Электрические счетчики, применение, марки и типы счетчиков. Замена счетчика. Технические характеристики - основные паметры, монтаж в электрических шкафах. Приборы учета электроэнергии — виды и типы, основные характеристики.

Различают однофазные и трехфазные счетчики. Однофазные счетчики применяются для учета электроэнергии у потребителей, питание которых осуществляется однофазным током (в основном, бытовых). Для учета электроэнергии трехфазного тока применяются трех фазные счетчики.

Трехфазные счетчики можно классифицировать следующим образом.

По роду измеряемой энергии - на счетчики активной и реактивной энергии.

В зависимости от схемы электроснабжения, для которой они предназначены ,- на трехпроводные счетчики, работающие в сети без нулевого провода, и четырехпроводные, работающие в сети с нулевым проводом.

По способу включения счетчики можно разделить на 3 группы

- Счетчики непосредственного включения (прямого включения) , включаются в сеть без измерительных трансформаторов. Такие счетчики выпускаются для сетей 0,4/0,23 кВ на токи до 100 А.

- Счетчики полукосвенного включения , своими токовыми обмотками включаются через трансформаторы тока. Обмотки напряжения включаются непосредственно в сеть. Область применения - сети до 1 кВ.

Счетчики косвенного включения , включаются в сеть через трансформаторы тока и трансформаторы напряжения. Область применения - сети выше 1 кВ.

Счетчики косвенного включения изготовляются двух типов. Трансформаторные счетчики - предназначены для включения через измерительные трансформаторы, имеющие определенные наперед заданные коэффициенты трансформации. Эти счетчики имеют десятичный пересчетный коэффициент (10п). Трансформаторные универсальные счетчики - предназначены для включения через измерительные трансформаторы, имеющие любые коэффициенты трансформации. Для универсальных счетчиков пересчетный коэффициент определяется по коэффициентам трансформации установленных измерительных трансформаторов.

Обозначения электросчетчиков

В зависимости от назначения счетчику присваивается условное обозначение. В обозначениях счетчиков буквы и цифры означают: С - счетчик; О - однофазный; Л - активной энергии; Р - реактивной энергии; У - универсальный; 3 или 4 для трех- или четырехпрводной сети.

Пример обозначения: СА4У - универсальный четырехпроводиый счетчик активной энергии.

Если па табличке счетчика поставлена буква М, это значит, что счетчик предназначен для работы и при отрицательных температурах (-15° - +25°С).

Электросчетчики специального назначения

Счетчики активной и реактивной энергии, снабженные дополнительными устройствами, относятся к счетчикам специального назначения. Перечислим некоторые из них.

Двухтарифные и многоторифные счетчики - применяются для учета электроэнергии, тариф на которую изменяется в зависимости от времени суток.

Счетчики с предварительной оплатой - применяются для учета электроэнергии бытовых потребителей, живущих в отдаленных и труднодоступных населенных пунктах.

Счетчики с указателем максимальной нагрузки - применяются для расчетов с потребителями по двухставочному тарифу (за израсходованную электроэнергию и максимальную нагрузку).

Телеизмерительные счетчики - служат для учета электроэнергии и дистанционной передачи показаний.

К счетчикам специального назначения относятся и образцовые счетчики , предназначенные для поверки счетчиков общего назначения.

Технические характеристики электросчетчиков

Техническая характеристика счетчика определяется следующими основными параметрами.

Номинальное напряжение и номинальный ток счетчиков - у трехфазных счетчиков указываются в виде произведения числа фаз на номинальные значения тока и напряжения, у четырехпроводных счетчиков указываются линейные и фазные напряжения. Например- 3/5 А; 3X380/220 В.

У трансформаторных счетчиков вместо номинальных тока и напряжения указываются номинальные коэффициенты трансформации измерительных трансформаторов, для работы с которыми счетчик предназначен, например: 3X150/5 А. 3X6000/100 В.

На счетчиках, называемых перегрузочными, указывается значение максимального тока непосредственно после номинального, например 5 - 20 А.

Номинальное напряжение счетчиков прямого и полукосвенного включения должно соответствовать номинальному напряжению сети, а счетчиков косвенного включения - вторичному номинальному напряжению трансформаторов напряжения. Точно так же номинальный ток счетчика косвенного или полукосвенного включения должен соответствовать вторичному номинальному току трансформатора тока (5 или 1 А).

Счетчики допускают длительную перегрузку по току без нарушения правильности учета: трансформаторные и трансформаторные универсальные - 120%; счетчики прямого включения - 200% и более (в зависимости от типа)

Класс точности счетчика - это его наибольшая допустимая относительная погрешность, выраженная в процентах. Счетчики активной энергии должны изготавливаться 0,5; 1,0; 2,0; 2,5; счетчики реактивной энергии - классов точности 1,5; 2,0; 3,0. Трансформаторные и трансформаторные универсальные счетчики учета активной и реактивной энергии должны быть класса точности 2,0 и более точные.

Класс точности устанавливается для условий работы, называемых нормальными. К ним относятся: прямое чередование фаз; равномерность и симметричность нагрузок по фазам; синусоидальность тока и напряжения (коэффициент линейных искажений не более 5%); номинальная частота (50 Гц±0,5%); номинальное напряжение (±1%); номинальная нагрузка; cos фи = l (для счетчиков активной энергии) и sin фи = 1 (для счетчиков реактивной энергии); температура окружающего воздуха 20°+3°С (для счетчиков внутренней установки); отсутствие внешних магнитных полей (индукция не более 0,5 мТл); вертикальное положение счетчика.

Передаточное число индукционного счетчика - это число оборотов его диска, соответствующее единице измеряемой энергии.

Например, 1 кВт-ч равен 450 оборотам диска. Передаточное число указывается на табличке счетчика.

Постоянная индукционного счетчика - это значение энергии, которое он измеряет за 1 оборот диска.

Чувствительность индукционного счетчика - определяется наименьшим значением тока (в процентах к номинальному) при номинальном напряжении и cos фи = l (sin фи = 1), который вызывает вращение диска без остановки. При этом допускается одновременное перемещение не более двух роликов счетного механизма.

Порог чувствительности не должен превышать: 0,4% - для счетчиков класса точности 0,5; 0,5%-для счетчиков классов точности 1,0; 1,5; 2 и 1,0% - для счетчиков класса точности 2,5 и 3,0

Емкость счетного механизма - определяется числом часов работы счетчика при номинальных напряжении и токе, по истечении которых счетчик дает первоначальные показания.

Собственное потребление мощности (активной и полной) обмотками счетчиков - ограничено стандартом. Так, для трансформаторных и трансформаторных универсальных счетчиков потребляемая мощность в каждой токовой цепи при номинальном токе не должна превышать 2,5 В-А для всех классов точности, кроме 0,5. Мощность, потребляемая одной обмоткой напряжения счетчиков до 250 В: для классов точности 0,5; 1;1,5 - активная 3 Вт, полная 12 В-А, для классов точности 2,0; 2,5; 3,0 - соответственно 2 Вт и 8 В-А.

На табличках некоторых индукционных счетчиков имеется надпись «Со стопором» или «Обратный ход застопорен». Стопор препятствует вращению диска против направления, указанного стрелкой. Импортные счетчики могут иметь графическое условное обозначение стопора.

Электросчетчик СО-505 представляет собой прибор, посредством которого производится учет электроэнергии, потребляемой в однофазной сети переменного тока. Производитель – ОАО МЗЭП. На сегодняшний день данная модель электрического счетчика является достаточно популярной, поэтому ниже мы решили рассмотреть технические характеристики СО-505, условия эксплуатации и схему включения прибора.

Особенности конструкции

Электросчетчик СО-505 (однофазный) относится к приборам индукционного типа, объектом измерения которых служит потребляемая электроэнергия. Устройство индукционной системы измерения состоит в следующем. Имеющиеся в счетчике катушки тока и напряжения, создают магнитные потоки, которые пересекают подвижный элемент электросчетчика – вращающийся диск, индуцируя в нем токи трансформации. Указанные токи создают вращающий момент диска, пропорциональный мощности, потребляемой нагрузкой. Вращающийся диск через систему приводных шестерней вызывает вращение счетного механизма, на шкале которого отображается потребленная электроэнергия.

Токовая катушка, подключенная последовательно нагрузке, выполнена из медного провода, рассчитанного на максимальный рабочий ток счетчика. Катушка напряжения подключается параллельно и выполнена проводом небольшого сечения.

Весь механизм заключен в ударопрочный пластиковый корпус, не поддерживающий горение. Для предотвращения ситуации, когда может быть похищена электроэнергия, электросчетчик СО-505 комплектуется стопорным устройством. Стопор не допускает вращение диска в обратном направлении. Отдельные варианты исполнения отличаются прозрачной крышкой, позволяющей увидеть изменения в схеме счетчика, внесенные недобросовестным потребителем.

СО-505 зарекомендовал себя как весьма надежное и долговечное устройство, несмотря на наличие движущихся частей. Электросчетчик имеет срок службы 32 года и межповерочный интервал 16 лет. Технические характеристики, невысокая стоимость, длительный срок эксплуатации, срок поверки, определяют большой спрос бытовых потребителей на это устройство.

К недостаткам, которыми обладает электросчетчик СО-505, следует отнести невысокий класс точности, а также размеры, превышающие электронные аналоги. В настоящее время предельным для данного класса устройств является класс точности 2,0.

Имеется вариант исполнения СО-505Т, который оснащен телеметрическим портом, предназначенным для передачи информации в автоматизированные системы, в которых контролируется и учитывается потребленная электроэнергия. Конструкция содержит оптоэлектронное устройство, осуществляющее подсчет количества оборотов диска.

Установочные размеры и габариты

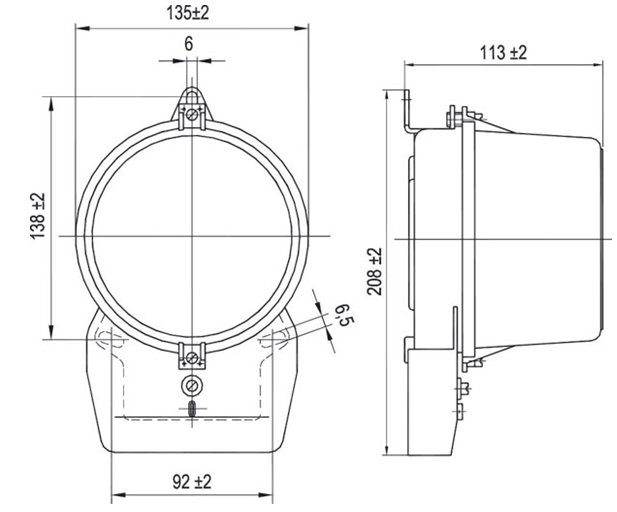

На чертеже представлены габаритные размеры, которые имеет электросчетчик СО – 505:

При монтаже крепление счетчика осуществляется тремя винтами. Электросчетчик СО-505 монтируется на вертикальной поверхности. Не допускаются также отклонения от вертикали в плоскости установки. Это обусловлено тем, что механическая система может при этом работать неправильно, в результате чего потребленная электроэнергия отражается недостоверно. При перекосе прибора возникают дополнительные тормозные моменты диска, что может привести к полной его остановке.

Технические характеристики

Электросчетчик СО-505 предназначен для работы в электрической сети напряжением 220 Вольт и частотой 50 Герц. Данный счетчик является прибором прямого включения, то есть, измеряемая электроэнергия передается непосредственно через него. Номинальное значение тока нагрузки составляет 10 Ампер, максимально допустимый ток может достигать 40 Ампер. Минимальный ток, при котором счетчик обеспечивает необходимую чувствительность – 0,05 Ампер. Старший разряд счетного механизма имеет цену деления 10000 кВт*час, младший разряд – 0,1 кВт*час. Технические характеристики червячно-шестеренчатой передачи обеспечивают изменение показаний шкалы на 1 кВт*час при 600 оборотах диска. Прибор учета допускает работу при токе, составляющем 120% максимальной величины в течение 4 часов.

Электрическая мощность, которую потребляет электросчетчик СО-505 в процессе работы, предоставлена ниже.

Цепи напряжения:

• полная мощность – 4,5 В*А;
• активная мощность – 1,3 Вт.

Цепи тока:

• полная мощность – 2,5 В*А.

Электроэнергия, потребляемая нагрузкой, подключенной через счетчик СО-505, измеряется с заявленной точностью в диапазоне питающего напряжения от 176 Вольт до 254 Вольт. Электросчетчик имеет массу 1,2 кг.

Что касается условий эксплуатации, данный аппарат рассчитан на эксплуатацию при температуре окружающего воздуха от -20°С до +55°С.

Схема включения

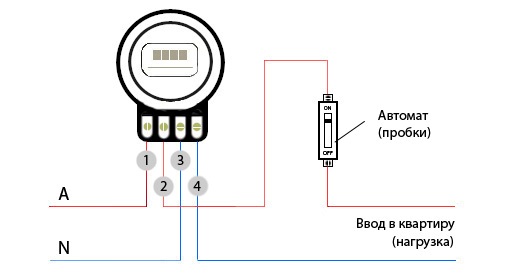

На рисунке показано, как подключить электросчетчик СО-505:

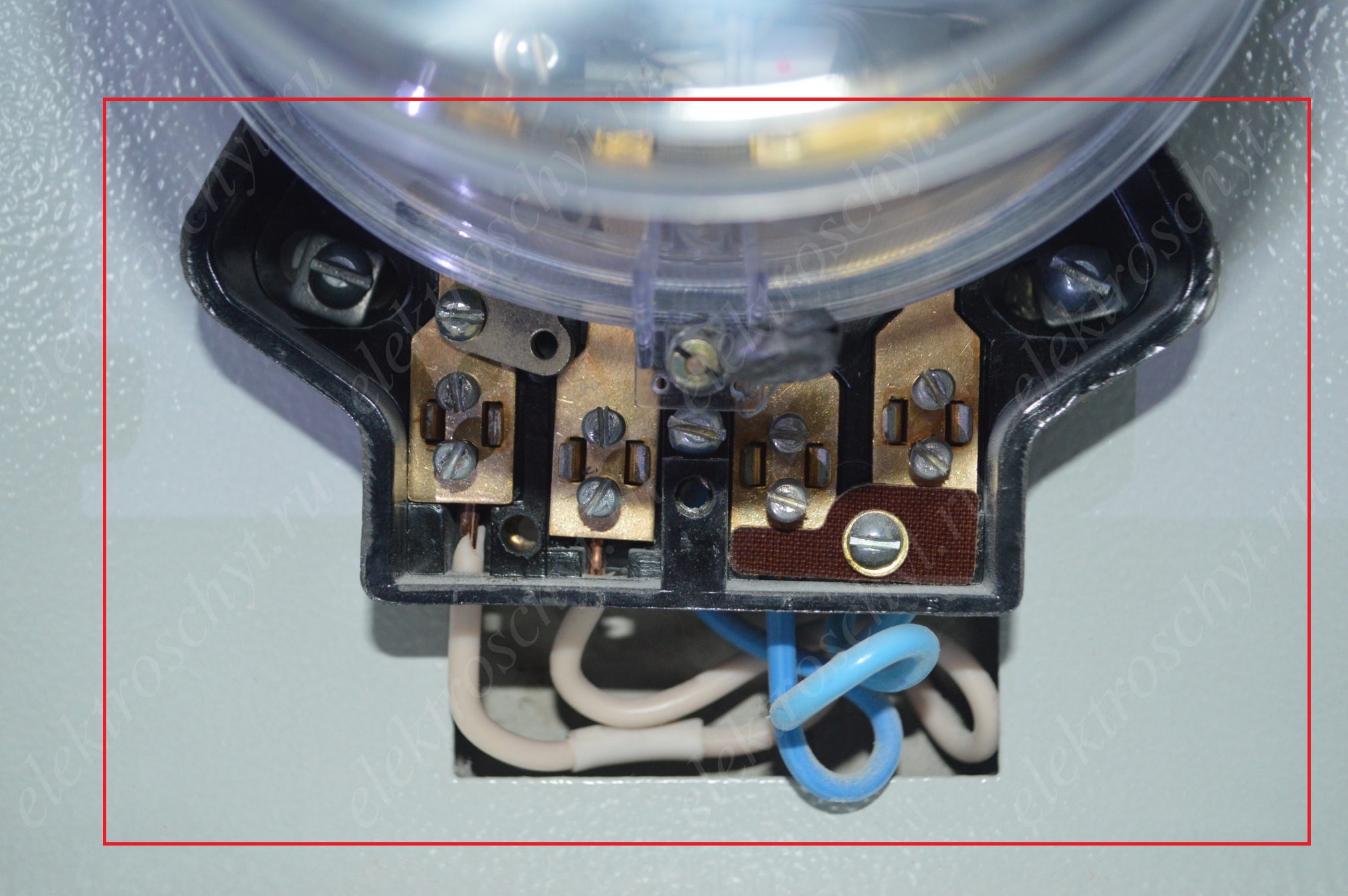

Однофазный счетчик имеет четыре клеммы для присоединения питающих проводов и нагрузки. Цифровая маркировка клемм показана на рисунке. Если расположить прибор лицевой стороной к себе, клеммы обозначены цифрами от 1 до 4 слева направо.

К клемме 1 присоединяется фазный провод, по которому подводится электроэнергия от подъездного щитка или ввода в дом. От клеммы 2 осуществляется ввод фазы в схему питания квартиры или дома. После счетчика располагается защитный автомат, плавкий предохранитель, либо распределительный щиток, который делит внутреннюю схему на группы. Клемма 3 соединяется с нулевым проводом ввода питания, клемма 4 – с нулевым проводом ввода в квартиру или дом.

Нравится(0 ) Не нравится(0 )

КЛАССИФИКАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ
Различают однофазные и трехфазные счетчики. Однофазные счетчики применяются для учета электроэнергии у потребителей, питание которых осуществляется однофазным током (в основном, бытовых). Для учета электроэнергии трехфазного тока применяются трехфазные счетчики.
Трехфазные счетчики можно классифицировать следующим образам.
По роду измеряемой энергии - на счетчики активной и реактивной энергии.
В зависимости от схемы электроснабжения, для которой они предназначены,- на трехпроводные, работающие в сети без нулевого провода, и четырех-проводные, работающие в сети с нулевым проводом.
По способу включения счетчики можно разделить на
3 группы:
Счетчики непосредственного включения (прямого включения), включаются в сеть без измерительных трансформаторов. Такие счетчики выпускаются для сетей 0,4/0,23 кВ на токи до 100 А.
Счетчики косвенного включения, своими токовыми обмотками включаются через трансформаторы тока. Обмотки напряжения включаются непосредственно в сеть. Область применения - сети до 1 кВ.
Счетчики косвенного включения, включаются в сеть через трансформаторы тока и трансформаторы напряжения. Область применения - сети выше 1 кВ. Изготовляются двух типов.
Трансформаторные счетчики - предназначены для включения через измерительные трансформаторы, имеющие определенные наперед заданные коэффициенты трансформации. Эти счетчики имеют десятичный поресчетный коэффициент (10 n).
Трансформаторные универсальные счетчики и - предназначены для включения через измерительные трансформаторы, имеющие любые коэффициенты трансформации. Для универсальных счетчиков пересчетный коэффициент определяется по коэффициентам трансформации установленных измерительных трансформаторов.
В зависимости от назначения счетчику присваивается условное обозначение. В обозначениях счетчиков буквы и цифры означают: С - счетчик; О - однофазный; Л -
активной энергии; Р - реактивной энергии; У -универсальный; 3 или 4 для трех- или чстырсхнроводной сети. Пример обозначения: СА4У-Трехфазный трансформаторный универсальный четырехпроводиый счетчик активной энергии.
Если на табличке счетчика поставлена буква М, это значит, что счетчик предназначен для работы и при отрицательных температурах (-15°+25°С).
Счетчики активной и реактивной энергии, снабженные дополнительными устройствами, относятся к счетчикам специального назначения. Перечислим некоторые из них.
Двухта рифные с счетчики - применяются для учета электроэнергии, тариф на которую изменяется в зависимости от времени суток.
Счетчики с предварительной оплатой - применяются для учета электроэнергии бытовых потребителей, живущих в отдаленных и труднодоступных населенных пунктах.
Счетчики с указателем максимальной нагрузки - применяются для расчетов с потребителями по двухставочному тарифу (за израсходованную электроэнергию и максимальную нагрузку).
Телеизмерительные счетчики - служат для учета электроэнергии и дистанционной передачи показаний.
К счетчикам специального назначения относятся и образцовые счетчики, предназначенные для поверки счетчиков общего назначения.
Техническая характеристика счетчика определяется следующими основными параметрами.
Номинальное напряжение и номинальный ток - у трехфазных счетчиков указываются в виде произведения числа фаз на номинальные значения тока и напряжения, у чегырехпроводиых счетчиков указываются линейные и фазные напряжения. Например - 3х5 А; 3X380/220 В.
У трансформаторных счетчиков вместо номинальных тока и напряжения указываются номинальные коэффициенты трансформации измерительных трансформаторов, для работы с которыми счетчик предназначен, например: 3 х150/5 А. 3 х6000/100 В.

На счетчиках, называемых перегрузочными, указывается значение максимального тока непосредственно после номинального, например 5 - 20 А.
Номинальное напряжение счетчиков прямого и полукосвенного включения должно соответствовать номинальному напряжению сети, а счетчиков косвенного включения - вторичному номинальному напряжению трансформаторов напряжения.
Точно так же номинальный ток счетчика косвенного или полукосвенного включения должен соответствовать вторичному номинальному току трансформатора тока (5 или 1 А). Счетчики допускают длительную перегрузку но току без нарушения правильности учета: трансформаторные н трансформаторные универсальные -120%; счетчики прямого включения - 200% и более (в зависимости от типа).
Класс точности счетчика - это его наибольшая допустимая относительная погрешность, выраженная в процентах. В соответствии с ГОСТ 6570-75* счетчики активной энергии должны изготавливаться классов точности 0,5; 1,0; 2,0; 2,5; счетчики реактивной энергии -классов точности 1,5; 2,0; 3,0.
Трансформаторные и трансформаторные универсальные счетчики учета активной и реактивной энергии должны быть класса точности 2,0 и более точные.
Класс точности устанавливается для условий работы, называемых нормальными. К ним относятся: прямое чередование фаз; равномерность и симметричность нагрузок по фазам; синусоидальность тока и напряжения (коэффициент линейных искажений не более 5%); номинальная частота (50 Гц±0,5%); номинальное напряжение (±1%); номинальная нагрузка; cosφ=1 (для счетчиков активной энергии) и sinφ= 1 (для счетчиков реактивной энергии); температура окружающего воздуха 20°±3°С (для счетчиков внутренней установки); отсутствие внешних магнитных полей (индукция не более 0,5 мТл); вертикальное положение счетчика.
Передаточное число счетчика - это число оборотов его диска, соответствующее единице измеряемой энергии. Например, 1 кВт-ч равен 450 оборотам диска. Передаточное число указывается на табличке счетчика.
Постоянная счетчика - это значение энергии, которое он измеряет за 1 оборот диска.

• Однофазный индукционный(электромеханический) электросчетчик. Устройство и принцип действия однофазного индукционного счетчика.

Электросчетчики делятся на электронные и индукционные приборы. Индукционный (механический) - это счетчик с диском. Магнитное поле двух катушек, из которых состоит изделие, приводит такой диск в движение. Он вращается быстрее за счет увеличения напряжения.

В последние годы электронные изделия вытесняют механические. Они точнее агрегатов старого образца и имеют следующие достоинства:

• небольшие размеры;
• простота считывания;
• возможность встраивания в автоматизированные системы;
• невозможность взлома счетчика электроэнергии;
• высокий класс точности.

Какой лучше поставить счетчик - однофазный или трехфазный, в чем заключаются их отличия? Некоторые считают, что трехфазный ввод позволяет потреблять больше электроэнергии, но это не совсем верное мнение. Размеры трехфазного прибора, действительно, сильно отличаются от однофазного счетчика электроэнергии, однако у трехфазного подключения есть свои недостатки:

• требуется разрешение на его проведение;
• более высокий риск пожара;
• следует установить модульные ограничения перенапряжения.

К преимуществам данного прибора относятся:

• возможность устанавливать мощные электрические котлы, обогреватели, электроплиты;
• можно перераспределять нагрузку напряжения между фазами.

Подключение электроэнергии имеет смысл, если дом больших размеров, либо если в сеть будет подключаться мощный агрегат. В других случаях более целесообразно установить однофазный прибор.

Какие счетчики электроэнергии лучше устанавливать? Выбирая изделие, обращаем внимание на такой момент, как Например, для квартиры вполне подойдет класс 2,0. Также пользователя должна интересовать функция многотарифности, конечно, если она подключена в данном регионе.

При выборе счетчика электроэнергии желательно заранее знать, какой именно прибор нужен. Для этого потребуется заглянуть в технические условия дома или квартиры. Перед покупкой следует также изучить паспорт изделия. Существуют правила установки новых агрегатов, где сказано, что приборы должны быть опломбированы, причем на трехфазном счетчике должна стоять пломба, которой не более 12 месяцев. На однофазном изделии допускается давность поверки не более 2 лет. При покупке необходимо обязательно проверить наличие этих пломб. Они могут быть как внутренними, так и наружными, выполненными из свинца или пластика. Внутренняя пломба, как правило, заливается мастикой. На последней странице паспорта аппарата должна стоять копия этой печати.

Если он новый, показания на нем не обязательно нулевые. Представим себе ситуацию, что производится в квартире. Предыдущие показания были сняты и записаны 10 октября. Проведем расчет сначала по показателям старого счетчика. Он был снят с показаниями 880 (кВт·ч), а новый прибор установили с такими цифрами - 240 (кВт·ч). В настоящее время на аппарате цифры - 280 (кВт·ч). Показания за предыдущий месяц по старому аппарату составляют на 10 ноября - 937 (кВт·ч).

Итак, считаем:

1. 937-880=57 (кВт·ч) - по старому прибору.
2. 280-240=40 (кВт·ч)- по новому аппарату.
3. С 10 октября по 10 ноября - 57+40=97 (кВт·ч).

На рынке существует большой выбор счетчиков. Однако этот прибор лучше приобретать вместе со специалистом, который хорошо разбирается во всех технических вопросах.

"Документация" - техническая информация по применению электронных компонентов , особенностях построения различных радиотехнических и электронных схем , а также документация по особенностям работы с инженерным программным обеспечением и нормативные документы (ГОСТ).

Технические параметры некоторых моделей электронно-механических и электронных счетчиков электроэнергии приведены в табл. 1 и 2, их внешний вид и схемы включения - на рис. 1 - 14 соответственно.

Таблица 1. Технические параметры однофазных электронно-механических счетчиков

* Могут эксплуатироваться автономно и в составе автоматизированной системы контроля и учета электроэнергии (АСКУЭ) с использованием импульсного выхода.

Особенности счетчика СОЭ-52: наличие светодиодного индикатора работы и телеметрического выхода, использование SMD-монтажа.

Особенности счетчика СОЛО: расширенный диапазон рабочих температур; счетчик имеет шести- или семиразрядный электромеханический (ЭМ) счетный механизм, устойчивый к электромагнитным воздействиям, или жидкокристаллический индикатор; технологический запас по классу точности; счетчик некритичен к углам отклонения от вертикального положения; защита от хищения электроэнергии; имеет те же габаритно-установочные размеры, что и индукционные счетчики.

Рис. 1. Счетчики электроэнергии однофазные электронно-механические: а - ЦЭ-2705, б - СОЛО, в - СОЭ-52/50, г - СО-ЭА05

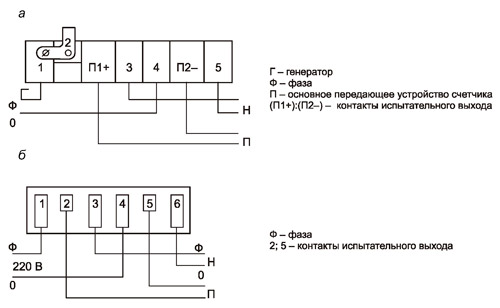

Рис. 2. Схемы включения счетчика электроэнергии однофазного электронно-механического модели "Соло": а - модели с круглым корпусом, б - модели с прямоугольным корпусом со встроенным шунтом

Счетчики электрической энергии электронные однофазные ЦЭ2736М (однотарифные) и ЦЭ2706Ш (многотарифные)

Электронные счетчики предназначены для точного учета бытового потребления активной электроэнергии в однофазных двухпроводных сетях переменного тока частотой 50 Гц. Счетчики могут использоваться и в качестве датчика для телеизмерения мощности в информационно-измерительных системах учета электроэнергии. Электронные счетчики не имеют движущихся частей, благодаря чему увеличиваются временной ресурс и улучшается температурный режим их работы.

Электронный счетчик ЦЭ2736М с шунтовым преобразователем тока предназначен для измерения и учета активной энергии в однофазных цепях переменного тока и передачи телеметрической информации о расходуемой электроэнергии при работе в автоматизированных системах контроля и учета электроэнергии (АСКУЭ).

Энергонезависимая память счетчика ЦЭ2706Ш обеспечивает сохранение результатов учета и их вывод на индикацию при полном отключении от питающей сети в течение 10 лет. Тип крепления счетчика: Ш - шкафной.

Счетчик ЦЭ2736М выполнен в типовом корпусе и полностью отвечает требованиям ГОСТ 30207-94 (МЭК 1036).

Счетчики выпускаются в различных исполнениях, в том числе обеспечивающих учет постоянной составляющей тока нагрузки. Изготовитель этих счетчиков - ООО "ЧЭАЗ-ЭЛПРИ" (г. Чебоксары, http://www.elpri.ru/).

Сертификат соответствия ЦЭ 2736М:

№ РОСС. Ии.МЕ48.В01515. Счетчик занесен в государственный реестр средств измерений под № 26372-04.

Сертификат соответствия ЦЭ 2706Ш:

№ РОСС. тМЕ48.В01650.

Счетчик занесен в государственный реестр средств измерений под № 26372-04.

Отличительные особенности электронных счетчиков:

• гальванически изолированы от схемы учета и снабжены телеметрическим выходом для передачи информации;
• широкий диапазон рабочих температур окружающей среды;
• высокая перегрузочная способность с обеспечением точности учета в широком диапазоне токов;
• нечувствительность к воздействиям внешних электромагнитных полей измерительного канала и счетного механизма;
• установочные размеры унифицированы с размерами индукционных однофазных счетчиков.

Таблица 2. Технические параметры электронных счетчиков

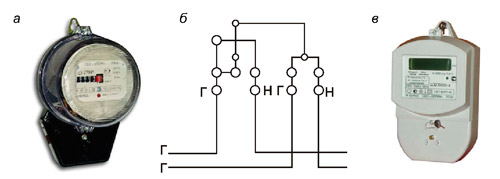

Рис. 3. Счетчики электроэнергии электронные однофазные: а - ЦЭ2736М (однотарифный), б - схема включения ЦЭ2736М, в - ЦЭ-2706Ш (многотарифный)

Счетчики электроэнергии семейства "Меркурий"

Трехфазные многотарифные счетчики

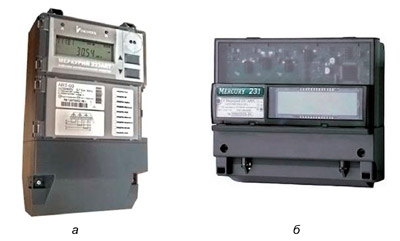

Рис. 4. Трехфазный, многофункциональный, активно/реактивный, многотарифный счетчик: а - МЕРКУРИЙ 233ART2, б - МЕРКУРИЙ 231AT

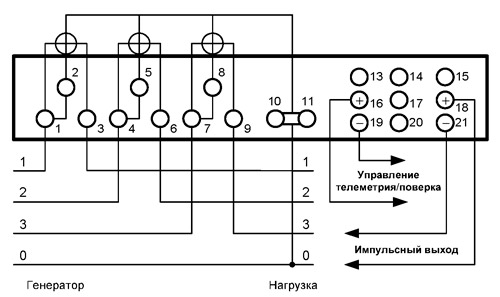

Рис. 5. Схема подключения трехфазного, многофункционального, активно/реактивного, многотарифного счетчика МЕРКУРИЙ 233ART2

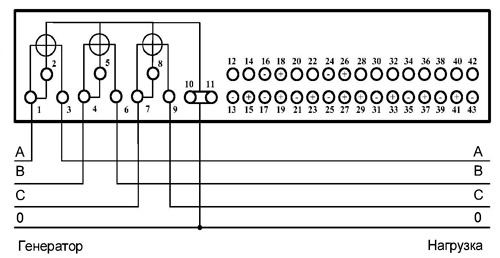

Рис. 6. Схема подключения трехфазного, многофункционального, активно/реактивного, многотарифного счетчика МЕРКУРИЙ 231AT

Трехфазные однотарифные счетчики

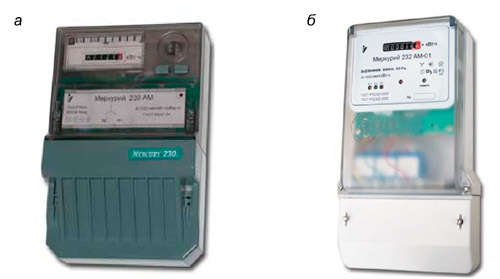

Рис. 7. Трехфазный счетчик активной энергии: а - МЕРКУРИЙ 230AM, б - МЕРКУРИЙ 232AM

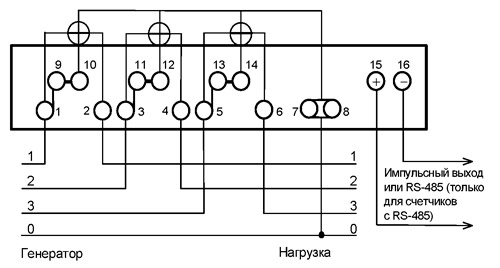

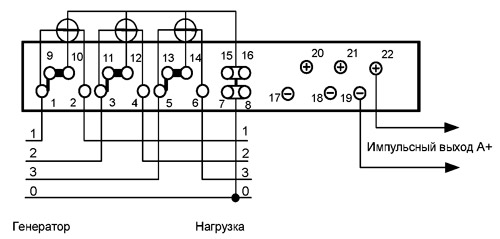

Рис. 8. Схема подключения трехфазного счетчика активной энергии МЕРКУРИЙ 230AM

Рис. 9. Схема подключения трехфазного счетчика активной энергии МЕРКУРИЙ 232AM

Однофазные многотарифные счетчики

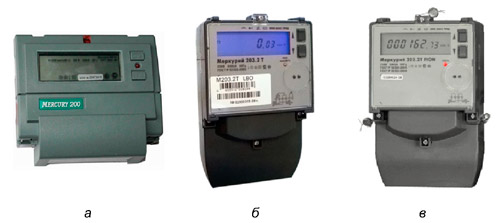

Рис. 10. Однофазный многотарифный счетчик: а - МЕРКУРИЙ 200, б - МЕРКУРИЙ 203.2T, в - МЕРКУРИЙ 205.2T FION

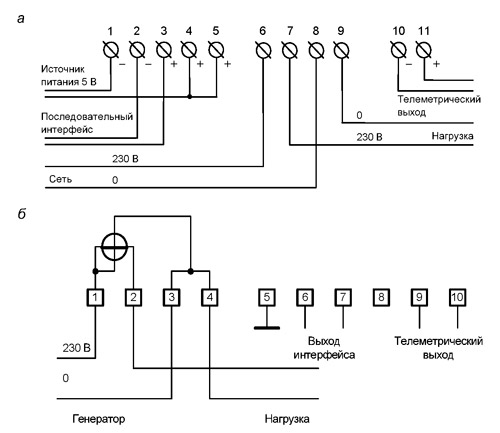

Рис. 11. Схема подключения однофазного многотарифного счетчика: а - МЕРКУРИЙ 200, б - МЕРКУРИЙ 203.2T

Примечание к рис . 11, а и б. Номинальное напряжение, подаваемое на телеметрический выход (конт. 10 и 11), равно 12 В (предельное - 24 В). Номинальная сила тока этого выхода - 10 мА (предельная - 30 мА).

Рис. 12. Схема подключения однофазного многотарифного счетчика МЕРКУРИЙ 205.2T FION

Однофазные однотарифные счетчики

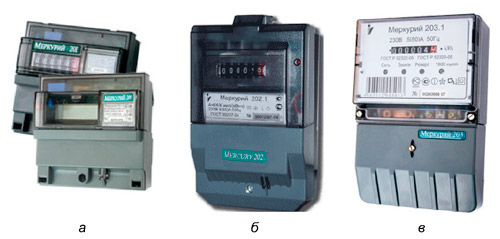

Рис. 13. Однофазный однотарифный счетчик: а - МЕРКУРИЙ 201, б - МЕРКУРИЙ 202, в - МЕРКУРИЙ 203

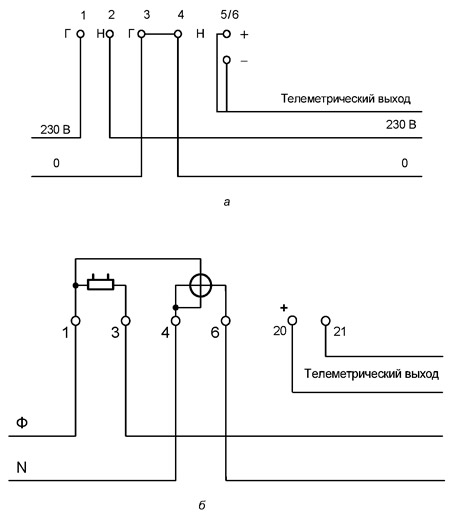

Рис. 14. Схема подключения однофазного однотарифного счетчика: а - МЕРКУРИЙ 201 и МЕРКУРИЙ 202 к сети 230 В, б - МЕРКУРИЙ 203

Примечание к рис. 14. Номинальное напряжение, подаваемое на телеметрический выход, равно 12 В (предельное - 24 В). Номинальная сила тока этого выхода 10 мА (предельная - 30 мА).
