Людям, проживающим в собственном частном доме или на даче, нужно обязательно защитить себя от возможности поражения электрическим током. Для этого главную электрическую установку в частном доме нужно соединить с землей (заземлить), при помощи проводника. Даже человек, не знакомый с электричеством, может самостоятельно сделать заземление для своего частного дома. Рассмотрим, как можно сделать его на даче, и его основные схемы.
Чтобы безопасно использовать электричество на даче, нужен правильный заземляющий контур, который объединяет все бытовые электрические приборы.
Зачем необходим заземляющий контур
Заземление для дома, это соединение электрических установок с металлическим контуром, который помещен в грунт . Все дело в том, что электрические приборы в рабочем состоянии не проводят ток, но если происходит нарушение изоляции, то корпус будет находиться под напряжением. Прикосновение к такому устройству для человека может стать очень опасным. Чтобы его не поразил электрический ток, и используется заземляющий контур.
Кроме этого, большую опасность представляют металлические предметы , которые могут находиться рядом с неисправным устройством. Это могут быть: водопроводные трубы, стояки отопления и так далее. Даже при небольшом касании к ним, цепь может замкнуться. В результате смертельно опасный ток пройдет через человеческое тело. Поэтому многие современные электроприборы оснащены специальным кабелем питания, который имеет трех контактную вилку. Соответствующие розетки должны быть установлены в доме.
Заземляющий контур:
- Защищает от поражения током.
- Уменьшает уровень высокочастотных магнитных помех, которые излучают бытовые приборы.
- Обеспечивает безопасную работу электрических устройств, которые работают там, где влажность повышена. Например, стиральные машины, бойлеры и водонагреватели.
- Уменьшает шумовые помехи.
Благодаря заземлению владелец загородного дома может быть уверенным, что при скачке напряжения в сети имеющаяся в доме бытовая техника не испортится и никто из людей не пострадает.
Основные виды
Схему заземления можно разделить на два вида: рабочее и защитное заземление.
Защитное . Электрическое оборудование соединяется с землей. Это наиболее распространенный и простой вариант защиты от поражения электрическим разрядом.
Рабочее заземление . Его применяют, когда нужно предотвратить повышение напряжения, которое возникает при разрушении изоляции. Например, при попадании в дом молнии.
Какую бытовую технику нужно заземлять
Бойлер
. Его заземление является одним из самых важных моментов. Все дело в том, что материал бойлера часто выполнен из нержавеющей стали, а она плохо противостоит воздействию блуждающих токов, которые отводятся заземлением. Этот блуждающий ток может поразить человека, который принимает душ, или при простом касании к бойлеру.
Стиральная машина . Имеет высокую электрическую емкость, которая образуется благодаря влажности в помещении.
Компьютер . Его блок питания устроен таким образом, что рабочая утечка может быть даже больше, чем у стиральной машины.
Электрическая плита . Имеет высокую мощность, и как результат высокую вероятность пробоя.
Принцип действия заземления
Если человек соприкасается с устройством, у которого на поверхности возникло напряжение, ток уходит в землю не через человеческое тело, а через проводник. Это происходит потому, что у человека сопротивление тела составляет один килоОм, а у проводника - четыре Ома. Поэтому ток выберет самый простой и быстрый путь движения от устройства к земле, которая имеет большую электроемкость.
Самый простой пример заземления, это громоотвод (молниеотвод). Это заземление только между землей и небом. Электрический разряд попадает в длинный металлический штырь, и, не затрагивая самого жилого строения, уходит в землю. В общую схему заземления громоотвод тоже входит.
Как сделать заземление на даче своими руками
Такая схема состоит из трех электродов, которые вкопаны в землю, и металлической сварной конструкции, которая отводит электричество. Использование нескольких электродов нужно для того, чтобы хватило площади заземляющего контура для защиты.
Самое главное, это не ставить электроды на большом расстоянии один от другого. Иначе поверхность моделируемой площади сможет нарушиться, и эффективность заземляющего контура намного уменьшится.
Заземление для дома изготовляется из стали с разным покрытием или из луженой или оцинкованной меди .
Высота электрода, который вкапывается в землю, должна быть от двух до трех метров. Электроды располагаются на земле по принципу равнобедренного треугольника. Нужно отметить, что расстояние между ними должно быть не менее одного метра. Металлическая пластина связывает их между собой. Ее крепят к электродам при помощи сварки.
Как сделать заземление частного дома своими руками? Для этого необходимы:
- Металлический уголок размера 50х50 миллиметров и длинной от двух до трех метров.
- Металлическая платина размерами 40 х 4 миллиметров.
На выбранном участке необходимо сделать разметку равнобедренного треугольника, у которого стороны будут по три метра.
По разметке выкапывается траншея глубиной в семьдесят сантиметров, и по углам необходимо забить уголки, которые и будут заземляющими электродами.
Электроды нужно соединить металлической полосой и при помощи стального провода притянуть его к дому. В том месте, где будет распределение заземляющей цепи по дому, делается соединение (на болтах) с медным проводом и его нужно распределить по инженерной электросети. После этого нужно только засыпать выкопанную траншею землей.
Проверка заземления
Перед тем как запустить систему заземления на даче в эксплуатацию, его необходимо проверить на работоспособность. Для тестирования работоспособности системы необходимо воспользоваться специальным устройством, которое называется омметр. Необходимо знать, что для частного дома сопротивление не должно превышать тридцать Ом. Это при условии, что дом подключен к сети напряжения двести двадцать вольт.
Идеальным показателем сопротивления можно считается нулевая величина. Это говорит о том, что электричество полностью гасится землей. Но на практике идеального показателя добиться невозможно. Поэтому есть специальные нормативы значения, которые высчитываются, исходя их конструктивных особенностей заземляющего контура. Можно посмотреть на схеме.
Необходимо отметить, что в отсутствие такого устройства, проверять работоспособность можно при помощи простой лампочки , соединив один контакт с фазой в сети, а второй с заземлением. Чем более ярко будет гореть лампочка, тем меньше сопротивление в контуре.
Еще один способ заземления для дома своими руками
Этот способ тоже довольно эффективный и позволяет значительно уменьшить количество земляных работ. Речь идет о заземлении в подвале. Именно в подвале имеется возможность установить контур заземления . При таком монтаже нужно отступать не менее одного метра от каждой стены. Электроды нужно забивать на глубину один или полтора метра. Это позволит существенно сократить время на установку заземления, а эффективность заземления останется на высоком уровне. Можно посмотреть на схеме.
Итак, заземление на дачном участке, сделанное своими руками, способно намного увеличить уровень безопасности загородного дома, при условии, что монтаж выполнен правильно. Несмотря на то, что этот процесс довольно трудоемкий, справиться с ним смогут даже новички, которые не занимались до этого электромеханическими работами.
Необходимо отметить, что очень важно использовать во время работы только качественные материалы и обязательно соблюдать технику безопасности во время работы.
Приступая к строительству собственного дома, мы иногда даже не предполагаем, насколько большой объем электротехнических работ нам предстоит выполнить. Это подводка электропитания от столба к дому, монтаж распределительного и защитного оборудования, прокладка внутренних силовых линий во все помещения. Но странным образом, из этого перечня необходимых работ довольно часто выпадает грамотно смонтированная система заземления. В режиме «самостроя» неопытные владельцы про это часто забывают и даже пытаются на заземлении сэкономить. Но мы разберемся, почему нельзя достичь экономии на этом важном этапе, и как все выполнить в соответствии со строгими строительными нормами.
Для чего нужен контур заземления
Если в доме заземления нет, то последствия могут быть печальными и даже трагическими. Впрочем, по существующим правилам, специалисты электросетей и не должны делать подключение дома к линии, если этой системы в доме нет или она не соответствует необходимым требованиям. Так что владельцу все равно придется делать правильное заземление. Но пугаться этого не надо – процесс несложен и оказывается задачей вполне выполнимой.
Большинство частных домов запитываются от однофазной сети переменного тока в 220 вольт, и все бытовые приборы работают от двух проводников – фазы и нулевого провода. Конечно же, конструкция этих приборов, инструментов и прочей техники предусматривает надежную изоляцию и защиту от попадания напряжения на токопроводящие корпуса. Но вероятность такого пробоя не исключается – даже самая надежная изоляция может быть пробита разрядом или прогореть от слабых контактов в соединениях. В таких случаях фазное напряжение на корпусе прибора может стать чрезвычайно опасным для жизни, особенно если рядом оказались стояки отопления, водопроводные трубы и т. д.
Известно, что электрический ток обязательно выбирает проводник с минимальным сопротивлением. Значит, и в доме нужно предусмотрительно создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в аварийном случае напряжение безопасно уйдет.
Не пытайтесь подделать землю
В числе типичных заблуждений популярно утверждение, что такие проблемы решаются установкой защитных устройств (УЗО). Но для корректной работы этого устройства заземление все равно является необходимостью. Обнаружив малейшую утечку тока, оно мгновенно отключит опасный участок. Не менее вредной для здоровья оказалась упорная привычка некоторых хозяев использовать для заземления трубы водопровода или отопления. Но они могут быть сильно окислены и давно уже утратить надежный контакт с землей. Да и получить удар током при прикосновении к таким трубам – мало радости.
Смысл распространенной подделки заземления некоторые умельцы видят в том, что делают в розетках перемычки между нулевым контактом и заземляющим. Но проблема при этом значительно усугубляется. При случайной перефазовке или плохом контакте рабочего нуля в каком-то участке, на корпусе приборов неожиданно возникнет фазный потенциал, и опасность поражения током может стать неизбежной. Поэтому нужно делать правильный контур заземления, чтобы гарантировано обезопасить жильцов дома от опасных проблем. Учтем в работе цветовую маркировку проводов однофазного кабеля. Синий провод является «нулевым», фаза может иметь различную окраску, но заземляющий – всегда желто-зеленый.
Определяем пригодность грунта
Надежный контакт с нулевым потенциалом земли может создать лишь грамотно исполненная система заземления. Но грунты на дачных участках могут быть разными и значительно отличаться своим удельным сопротивлением. Пески и влажная супесь, полутвердые суглинки, графитовые сланцы и подземные водоносные слои по-разному влияют на эффективность заземления. Наиболее подходящие слои обычно располагаются на значительной глубине. Улучшение показателей достигается большей глубиной установки электродов или увеличением их числа.
Иногда заглубленный металлический замкнутый контур приходится устанавливать по всему периметру дома. Но из-за большого объема земляных работ такой способ применяется редко. Более популярна схема, треугольного заглубления штыревых электродов, связанных одной шиной.
Что нужно приготовить
Для работ потребуются металлические профили, сварочный аппарат, кувалда и обычные инструменты для земляных работ. На плотных грунтах может понадобиться ручной бур и лом. Не всякий металлический прокат может быть использован для заглубляемых электродов. Для этого чаще всего берут стальной уголок с полкой 50 × 50 мм и толщиной не менее 4-5 мм. Допускается применение труб и лучше оцинкованных, с толщиной стенок не менее 3,5 мм. Для связки штырей в единый контур, возьмите полосу 40 × 4 мм, которая подойдёт и для прокладки шины заземления к точке ввода ее внутрь вашего дома.
Готовим нужный треугольник
Место установки электродов выбирается так, чтобы было удобно подвести заземляющую шину к распределительному щитку. Но проектные размеры не являются обязательными. Стороны треугольника могут быть и менее трех метров в длину, а глубина забивки штыря может быть уменьшена до 2-2,5 метров. Может быть увеличено и количество электродов, если грунт оказался плотным и на проектную глубину забить штыри не удается.
После разметки на выбранном месте, можно отрыть небольшой котлован на глубину до 1 метра. Одновременно копаем траншею такой же глубины для шины заземления от контура к цоколю дома. Иногда вместо котлована выкапывают траншеи по периметру создаваемого контура, что несколько упрощает процесс земляных работ. Нужно лишь обратить внимание, чтобы их ширина позволяла свободно проводить сварочные работы и забивку электродов. Края электродов, которыми они будут уходить в землю, лучше обрезать под углом и заострить шлифмашинкой. Помните, что металл должен быть неокрашенным.
Электроды вбиваем кувалдой в землю в намеченных местах так, чтобы они выступали над уровнем поверхности примерно на 200 мм. Затем их соединяем с помощью электросварки общей шиной из стальной полосы. От применения болтовых соединений лучше воздержаться - резьбовой контакт под землей быстро окислится, и сопротивление контура критично возрастет. Теперь можно прокладывать шину из такой же стальной полосы к фундаменту дома.
Перед точкой крепления на цоколе нужно предусмотреть небольшой изгиб, чтобы компенсировать линейные подвижки шины при перепадах температур. Полоса должна завершаться приваренным болтом с резьбой М10, к которому и будет крепиться медная клемма с проводом заземления на распределительный щиток.
Ведем землю к щитку
Для прохода провода через цоколь просверливаем отверстие с установкой пластиковой гильзы. Провод лучше использовать медный, сечением не менее 16 мм². Медными должны быть гайка и шайбы для соединения. Иногда к шине приваривают стальную шпильку, чтобы она прошла через цоколь внутрь дома и клеммная часть в сухом помещении не подвергалась окислению.
Итак, мы подвели заземляющий провод к распределительному щитку. Для разводки лучше использовать специальную колодку из электротехнической бронзы, к которой можно крепить провода заземления для всех точек потребления. Теперь, после проверки системы на надежность, у вас есть уверенность, в безопасном и комфортном использовании всех бытовых приборов в доме.
Правильно выполненное заземление для дачи - обязательный атрибут безопасной эксплуатации загородного домовладения и эффективный способ предотвращения поражения электрическим током.
Перед установкой определяются способ питания электросети, особенности грунта, а также наличие системы молниезащиты.
В статье рассмотрим, как сделать заземление на даче.
Грунты обладают определенными параметрами сопротивления, измеряемыми в соответствии с формулой Rз = Uз/ Iз , где
- Uз - показатели напряжения на заземлителе;
- Rз - характеристики грунта, включая влажность, плотность и объём солей.
Немаловажное значение имеют конструкционные особенности заземлителя, а также уровень его погружения и показатели диаметра подключаемого кабеля. Минимальным является поперечное сечение:
- голый медный провод - 0,4 см 2 ;
- изолированный провод - 1,5 мм 2 .
Для самостоятельного определения показателей сопротивления земли можно воспользоваться следующими данными:
- песчаный грунт с залеганием воды на глубине 5,0 м или менее - 500 р, Ом*м;
- садовый грунт - 40 р, Ом*м;
- песчаный грунт с залеганием воды на глубине 6,0-10 м - 1000 р, Ом*м;
- черноземы - 50 р, Ом*м;
- водонасыщенные текучие супеси - 40 р, Ом*м;
- кокс - 3 р, Ом*м;
- пластинчатые водонасыщенные влажные супеси - 150 р, Ом*м;
- гранитные грунты - 1100 р, Ом*м;
- водонасыщенные слабовлажные и твердые супеси - 300 р, Ом*м;
- каменноугольный грунт - 130 р, Ом*м;
- пластичные глинистые грунты - 20 р, Ом*м;
- меловые грунты - 60 р, Ом*м;
- полутвердые глинистые грунты - 60 р, Ом*м;
- суглинистые влажные грунты - 30 р, Ом*м;
- суглинистые грунты - 100 р, Ом*м;
- мергель глинистого типа - 50 р, Ом*м;
- торфяные грунты - 20 р, Ом*м;
- известняковые пористые грунты - 180 р, Ом*м.
Индивидуальное подсоединение к заземлителю всех электрических приборов является нецелесообразным, поэтому для подключения чаще всего используется шина, располагающаяся внутри щитка.
Процесс заземления позволяет обеспечить разность потенциалов, доведя показатели до полностью безопасного уровня, а также способствует созданию токовой утечки, которая необходима для срабатывания УЗО-систем.
Действие заземления основано на способности грунта поглощать разряд электричества. очень важен для безопасности эксплуатации электрических систем.
Как проверить конденсатор мультиметром, рассмотрим .
Популярные марки проводов заземления и особенности маркировки описаны .
Основные схемы заземления в загородных домах
Схем эффективного заземления в условиях загородного домовладения может быть несколько, но оптимальный вариант следующий:
- электрические приборы;
- электрические розетки;
- электрический щит;
- проводники заземляющего типа;
- заземляющий контур;
- грунт.
Прежде всего, на придомовой территории обустраивается заземляющее устройство, а в качестве заземлителя используется металлическая конструкция, обладающая значительной площадью контакта с грунтом.
Тип применяемой конструкции, а также уровень глубины ее расположения, должны быть определены показателями сопротивления земли.
Затем прокладывается проводник, подключаемый на главную заземляющую шину болтовым соединением, зажимами или при помощи сварочного аппарата.
Стандартное сечение фиксируемого проводника:
- медного типа - 0,6 см 2 ;
- стального типа - 5,0 см 2 .
Внутри электрического щитка подсоединение установленного заземляющего проводника и защитных проводников осуществляется посредством заземляющей шины.
Схема заземления
При обустройстве эффективных заземляющих устройств в первую очередь целесообразно применять заземлители естественного типа, представленных сторонними проводящими частями, обладающими непосредственным контактом с землей.
Место установки электродов
Известно несколько способов самостоятельного расчёта места заземления электродов, но чаще всего предпочтение отдаётся методу применения заземлителей искусственного типа согласно их геометрическим характеристикам.
Нормативные показатели сопротивления заземлителя:
- частные домовладения - 30 Ом;
- при показателях напряжения 380 В - 4,0 Ом;
- подстанции, рассчитанные на 110 кВт - 0,5 Ом.
Контур заземления для дома
После того, как будут определены качественные характеристики состава земли и показатели удельного сопротивления, выбирается коэффициент сезонного повышения Kм, а также количество и место для установки электродов.
Подготовка электродов
Особенности электродной подготовки зависят от выбранной схемы установки системы заземления:
- при заглублении металлического контура вокруг домовладения предпочтение отдаётся арматуре, которая предварительно объединяется посредством металлической шины, а затем забивается в грунт;
- при заглублении в землю сразу нескольких электродов достаточной длины, предварительно выполняется их обвязка полосой из стали;
- одно-стержневой способ заземления предполагает заглубление единственного электрода на глубину в 600 см или более.
Оптимальным и очень популярным является вариант фундаментного заземлителя в виде традиционного замкнутого контура на основе металлической сварной сетки. В этом случае заземлитель укладывается под нижний фундаментный слой гидроизоляции ещё на стадии отлива фундамента.
Требуется учитывать основное правило подготовки электродов, которое заключается в отказе от окрашивания металлических элементов с целью улучшения параметров их проводимости.
Погружение уголков в грунт
На предварительно выбранном и очищенном от мусора месте на придомовой территории выполняется разметка, по форме напоминающая равнобедренный треугольник со сторонами 300 см. В соответствие с разметкой осуществляется копка траншеи глубиной 65-70 см.
Варианты заземляющих контуров
Оптимальное расстояние расположения траншеи составляет 300 см от дома. По углам траншеи забиваются заземляющие электроды, представленные металлическими уголками.
Для объединения электродов применяется металлическая полоса, а притягивание к домовладению производится стальным проводом, после чего система заземления закапывается грунтом.
Подходящий грунт
Грунты на придомовой территории являются местом, характеризующимся наименьшими показателями сопротивления. Земля очень легко поглощает избыточный электрический заряд. Следует отметить, что параметры сопротивления могут значительно отличаться в зависимости от типа и характеристик грунта.
Схема проводников
Например, в грунтах, имеющих достаточный уровень залегания подземных вод, контур обустраиваемого заземления работает достаточно надежно, что обусловлено хорошим контактом с землей.
Как показывает практика, хуже всего система заземления частного домовладения срабатывает на сухих и слишком зернистых почвах, включая песчаные или рассыпчатые грунты.
Сварка
Правильно обустраиваемое заземление в условиях частного домовладения не может выполняться способом резьбового соединения. Такое правило обусловлено способностью металлов сильно окисляться и разрушаться со временем, что вызывает многократный рост уровня сопротивления. В итоге защитные свойства заземляющей системы не только очень заметно ухудшаются, но могут быть полностью сведены «на нет».

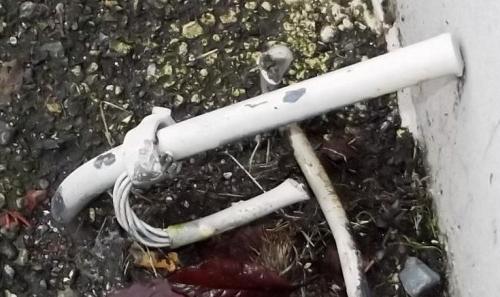

Фото готового контура заземления
Самым оптимальным вариантом объединения устанавливаемых элементов является применение сварочного аппарата, а участки сварных швов могут покрываться специальным защитным средством с целью предотвращения коррозийных разрушений.
Многие считают нецелесообразным устанавливать УЗО при отсутствии связи с заземленным контуром. – схема подключения и советы электриков.
Схему подключения проходного выключателя с двух мест вы найдете .
Заведение в электрощиток
На заключительном этапе выполняется проверка проложенного внутри домовладения трехжильного кабеля с заземляющим проводом, который подключается к системе заземления.Кабельные контакты подключаются к защитному распределительному щитку и заземляющей конструкции, после чего выполняется тестирование системы и проверка сопротивления.
При замерах правильно обустроенного заземления, омметр должен фиксировать показатели, не превышающие 4 Ом.
Следует отметить, что эффективность заземляющего устройства практически не изменяется, если установка электродов выполняется рядовым способом или традиционным замкнутым контуром.
Видео на тему
Многие предпочитают проводить лето в дачном домике. Это отличный вариант для того, чтобы немного отдохнуть от городской суеты, вырастить собственные овощи и фрукты. Но речь в данной статье пойдет не о садоводстве, а о безопасности. Если в процессе постройки многоэтажек застройщик обязательно предусматривает заземление, то частный сектор должен заботиться о себе сам. Давайте поговорим о том, как сделать заземление на даче своими руками. Схема и процесс подключения - вот на чем будет акцентироваться внимание.
Что такое заземление и зачем оно необходимо?
Электрический ток можно сравнить с водой лишь по одному свойству. Как жидкость, так и электричество протекают по пути наименьшего сопротивления. Сегодня мы практически полностью зависим от наличия электроэнергии. На ней держатся практически все бытовые приборы, начиная от телевизора и заканчивая отопительным оборудованием.
Каждый из таких приборов имеет предохранители и изоляцию, которая призвана защитить потребителя от Представьте, что может случиться, если слой изоляционного материала нарушится. Правильно, может ударить током. Хорошо если установлен автомат, который вовремя обесточит оборудование. Если же его нет, то последствия могут быть самыми печальными. Чтобы ничего подобного не случилось, устанавливают заземление на даче своими руками, схема которого может быть разной, но суть одна.
Какое оно, идеальное заземление?
На этот вопрос можно ответить однозначно: то, которое имеет наименьшее сопротивление. Мы уже разобрались, что ток пойдет туда, где меньше сопротивление. В нашем случае необходимо добиться как можно меньшего значения. Отметим, что человеческий организм тоже имеет свое сопротивление. Оно изменяется в зависимости от климатических условий и состояния человека. К примеру, сопротивление человека в опьяненном состоянии ничтожно мало, именно поэтому выпившему всегда тяжелей выжить после сильного удара током.
В нашем случае будем придерживаться значения 4 Ом. При этом сопротивление заземления должно быть несколько меньше данной цифры. В любом случае подобную информацию желательно узнавать в ПУЭ. Ну а сейчас перейдем непосредственно к теме.
Какое значение имеет грунт?
Многие могут сказать, что нет разницы, где и на какую глубину закапывать заземление, и будут абсолютно не правы. Тип и другие факторы имеют первоочередное значение. Но в любом случае имеется общее правило. Оно заключается в том, что чем больше земля насыщена водой, тем на меньшую глубину необходимо забивать электроды. Также нужно уменьшать и их шаг.
А теперь о типе грунта. Он тоже имеет свое значение в плане сопротивления. К примеру, торф - 20 Ом*м, чернозем и глина - 25-30 Ом*м, супесь - 150 Ом*м. Стоит упомянуть еще и песок, сопротивление которого достигает от 500 до 1000 Ом*м. Данный параметр увеличивается в зависимости от глубины залегания грунтовых вод. Как вы видите, заземление на даче своими руками, схема которого будет рассмотрена немного ниже, сделать правильно не так просто.
Все об электродах
Первое, с чем необходимо определиться - глубина залегания электродов. Рекомендуется не закапывать их глубже 3 метров, но и менее чем на 1,5 метра от поверхности тоже нельзя. Тут многое зависит от того, на какой глубине залегает вода. Если это 2,5 метра, то вам будет достаточно вбить электроды на глубину не более 2 метров.
Схема заземления на даче (своими руками монтируемого)подразумевает определенный шаг (расстояние) между электродами. Обычно имеет смысл придерживаться расстояния в 1,2-3 метра. Что касается количества электродов в контуре, то минимум их должно быть три. Форма расположения - в ряд или треугольником. Расстояние от контура до фундамента здания - не менее 3 метров. В любом случае желательно обратиться за помощью к электрикам. Пускай монтажные работы вы выполните самостоятельно, но узнать о типе грунта и глубине залегания вод у профессионалов все же не помешает. Кроме того, составлена может быть схема заземления на даче своими руками, благо в настоящее время вариантов для образца предостаточно. Ну а сейчас идем дальше.
Делаем заземление на даче своими руками: схема, фото
В данном разделе речь пойдет об используемых при заземлении контурах. Наиболее распространенная схема - треугольник с электродами в вершинах. При этом необходимо понимать, что весь контур должен находиться на одной глубине (ниже промерзания грунта).
Отдельное дело - соединение контура. Сами по себе электроды, вкопанные в землю, не несут никакой нагрузки. Перед тем как заземление будет полностью готово, их необходимо между собой соединить. Для этого подойдет в крайнем случае - арматура.
Что касается типа соединения, то в приоритете это должна быть сварка, более того, необходимо использовать именно такой способ соединения электродов между собой. От одного электрода к силовому шкафу (электрический щиток) проводится стальная полоса. В качестве электродов можно использовать сечением 4 х 4 мм, арматуру 12 х 12 мм, стальную трубу с толщиной стенки не менее 3,5 мм или стальную полосу 12 х 4 мм. В целом этого, а также лопаты и ломика должно быть вполне достаточно для обустройства полноценного заземления.
О материале и сечении электродов
Можно смело говорить, что отталкиваться необходимо от сечения материала. Но нужно понимать, что важную роль играет и то, сможете ли вы забить выбранный электрод в землю. К примеру, вы можете отдать предпочтение заточенному у основания стальному стержню и не важно, будет это профильная труба или двутавр. Если вы взяли уголок, то его можно срезать с помощью болгарки. Так получится острый клин, который очень удобно загонять в землю. А вот что касается арматуры, то тут недопустима рифленость по причине снижения сопротивления грунта.
Если у вас есть возможность приобрести готовый комплект для заземления, то так и поступите. Он представляет собой набор омедненных электродов длиной по метру. Конструкция соединяется с помощью резьбовых соединений. Это очень удобно, да и монтаж проводится максимально быстро, правда, цена такого комплекта немаленькая. Кстати, совсем не важно, выполняется заземление на даче своими руками для газового котла или микроволновой печи, так как стальная полоса подключается к силовому шкафу. Следовательно, все оборудование будет заземлено.
для дачи своими руками: пошаговая инструкция
Сейчас самое время приступать к земляным работам. Мы уже определились с материалом электродов и глубиной их залегания. Теперь нужно выбрать подходящее место. В приоритете нужно рыть траншею не дальше 10 метров от щитка. Первым делом выкапываем траншею в полметра шириной и метр глубиной в форме равностороннего треугольника. От него делаем траншею к силовому шкафу. Если плотность и тип грунта позволяют, то вбиваем электроды в вершинах треугольника. В противном случае придется бурить небольшие скважины.
Примечательно то, что если мы бурили скважины, то углубление можно засыпать грунтом, перемешав его с солью. Это позволит существенно снизить сопротивление, но при этом коррозионный процесс будет протекать более активно. После установки электроды должны немного возвышаться над грунтом для того, чтобы их можно было приварить. Обратите внимание на то, что делать заземление на даче своими руками без сварки недопустимо. После того как сварочные работы будут закончены и мы получим замкнутый треугольник, ведем полосу к силовому шкафу. Там крепим её с помощью болта в 10 мм и привариваем его к полосе.
Проверочные работы
После того как вы выполнили все вышеописанные действия, необходимо провести проверку сопротивления контура. Для этого нам понадобится омметр. В этом случае желательно привлечь специалиста из энергоуправления. Он сделает необходимые замеры, если заземление на даче, схема которого был приведена несколько выше, было выполнено правильно, составит необходимую документацию.
Если мы добились сопротивления менее 4 Ом, то отлично, если нет - расширяем наш контур с помощью дополнительных электродов. Если все в порядке, то засыпаем траншеи. При этом использовать строительный мусор и какие-либо другие отходы недопустимо. Засыпать нужно однородным грунтом.
Это важно
Обратите внимание на то, что многие специалисты рекомендуют заливать контур водой, тем самым уменьшая его сопротивление. Нередко так поступают перед приходом сотрудника из энергоуправления, чтобы не возникло проблем с документацией. Но мы старались не ради печати на бумажке, а ради собственной безопасности, не забывайте об этом.
Если же вы проживаете на скалистой местности, то вертикальное расположение электродов вам не подойдет. В этом случае целесообразно применять горизонтальные или же лучевые типы электродов. Необходим шаг от 3 до 10 метров, а электроды должны располагаться в виде расходящихся лучей или же сетки.
Заключение
Еще один отличный выход - заземление на даче на свайный фундамент. В этом случае вам не понадобится рыть траншею и забивать электроды. Достаточно сделать грамотный контур из свай. Но нужно понимать, что в этом случае повышается вероятность электрохимической коррозии. Следовательно, сваи прослужат на порядок меньше, нежели могли бы. Но в плане надежности это отличное решение с любой стороны.
В целом, мы разобрались с тем, как своими руками сделать заземление. Особо сложного ничего нет, самое главное - быть внимательным на всех этапах, учитывать глубину промерзания грунта, уровень грунтовых вод и другие важные параметры. В любом случае, если вы все сделаете правильно, то останетесь довольны. Риск удара током от бытовых приборов будет сведен к минимуму.
Заземление – это один из способов увеличения безопасности электрического оборудования.
Оно представляет собой совокупность проводов, которые соединяют электроприборы и бытовую технику со специальным устройством, находящимся в земле.
В случае замыкания прибора, заземление отводит основной удар электрического тока в землю, а не на контактирующего с прибором человека.
Бытует мнение, что для защиты электрических приборов достаточно стандартного заземления через евророзетку (розетка с заземлением, которая содержит в себе специальные заземляющие усики).
Однако, на практике в частных жилых помещениях часто возникают неприятные ситуации. Например, замыкание электропроводки, попадание в электросеть или антенну разряда молнии.
Защитить жилище, уберечь в сохранности электрические приборы и обеспечить безопасность обитателей дома может правильно установленное защитное заземление.
В этой статье мы расскажем вам о том, какая бытовая техника нуждается в заземлении и как осуществить монтаж заземления своими руками.
Какую бытовую технику желательно заземлить
Мало кто знает, что постоянное заземление может оказывать влияние на работу бытовой техники .
Электрические плиты и духовки . Эта кухонная техника имеет очень большую мощность, что увеличивает вероятность выхода из строя электропроводки, возможность короткого замыкания, что небезопасно.
Микроволновая печь .Микроволновая печь может распространять излучение вредное для здоровья на большое расстояние. На многих моделях сзади имеется специальный заземлитель.
Следует знать! При плохом соединении в розетке, микроволновая печь может начать излучать радиоактивные вещества, существует вероятность того, что концентрация этих веществ может стать опасной для здоровья человека. Подсоединение заземления к свч-печке через заземлитель позволит уменьшить радиус распространения излучения.
Стиральная машина .Это устройство с большой электрической мощностью. При работе стиральной машины во влажном помещении, существует опасность удара током или возникновения короткого замыкания.
Заземление стиральной машины может решить эту проблему.
Стоимость услуг по заземлению
Проще всего было бы обратиться в специализированную организацию , и заказать монтаж заземляющего контура дома специалистам.
Но, это будет стоить немалых денег, цены варьируются от 14 000 и до 30 000 руб . Смонтировать конструкцию защитного заземления в доме вполне можно самостоятельно.
Прежде, чем приступить к работе, следует пополнить свой багаж знаний.
Устройство заземления
Заземляющий контур – это специальная конструкция из вертикальных и горизонтальных заземляющих электродов.
Состоит он из заземлителей и специальной металлической связки между ними.
Заземлителями называют металлические проводники, которые вбивают или зарывают в землю.
Металлосвязь
– это металлическая конструкция, соединяющая верхние концы заземлителей между собой.
Основные требования к контуру заземления
Назначение заземляющего контура в частном доме:
- обеспечить безопасность человека , в случае прикосновения к неисправным электроприборам;
- обеспечить безопасность работы электроприборов в помещениях с повышенной влажностью;
- снижать интенсивность магнитных полей .
Схема заземления в частном доме
Есть разные варианты схем заземления . Рассмотрим одну из них. Общая схема заземления частного дома показана на рисунке.
В данном случае защитный контур заземления
состоит из металлического сварного контура и трех заземляющих электродов.
Количество заземляющих электродов в схемах может быть и более трех
. Однако, для проекта частного дома или дачи – этого количества будет вполне достаточно.
На рисунке обозначено расстояние между электродами в 1,2 метра . Его можно увеличить.
Обратите внимание! Расстояние между электордами не должно превышать длины самих электродов. То есть, если длина уголка-электрода 2 метра – нельзя делать сторону треугольника более 2-х метров.
Материалы и инструменты для изготовления заземления
Для изготовления контура заземления понадобятся:
- стальные или медные уголки 50х50 мм ;
- полосы из того же материала размером 40х4 мм ;
- провод большого сечения (8,4-10,5 мм );
- лопата для рытья траншеи;
- сварочный аппарат ;
- заземляющий проводник , служащий для соединения точки заземления и заземлителя;
- мегометр - специальный прибор для проверки готового контура.
Монтаж заземления пошагово
Рассмотрим основные этапы заземляющего устройства для частного дома:
- На открытом участке, удаленном от дома не менее чем на 1,2 метра производится разметка в виде равнобедренного треугольника. Если расположить заземляющий контур ближе, то существует вероятность того, что заземление не будет выполнять защитную функцию. Длина стороны треугольника должна составлять от 1,2 до 3 метров
- По размеченной схеме копается траншея глубиной 0,7 м и шириной 0,7 м
- По углам треугольника забиваются уголки
- К верхним концам уголков приваривается металлическая полоса , соединяя, таким образом, концы уголков между собой
- К углу полученной конструкции, находящемуся ближе к дому подсоединяется заземляющий проводник , ведущий к заземляющему устройству (треугольнику), как показано на рисунке выше
- Траншея засыпается грунтом .
Проверка готового заземления
Прежде чем, смонтированное заземление ввести в эксплуатацию производится его проверка на работоспособность .
Для этого понадобится прибор под названием Омметр. Цифра, высветившаяся при подключении на его дисплее, не должна быть выше 30 Ом для частного дома с подключенной сетью 220 В.
Его показания должны стремиться к нулю .
Важно! Чем меньше показания Омметра, тем эффективней работает заземляющий контур.
Стоимость комплекта заземления
Приобрести все необходимое для обустройства заземляющего контура можно в строительном супермаркете
или в интернет-магазине
.
В настоящее время предлагаются наборы в различной комплектации из различных металлов. Стоимость их может колебаться от 16 до 46 тысяч рублей .
Если вы решили произвести монтаж заземляющего контура сами, то в расчет его стоимости войдут только затраты на приобретение материалов и проведения сварочных работ.
Особенности монтажа заземления для частного дома своими руками, Вы сможете посмотреть в этом видео.
