Зачем нужны водосточные воронки на плоской кровле

На скатах крыш вода не задерживается. Однако если строение имеет плоскую крышу, во время дождя и снегопада на ней будут скапливаться тяжелые массы осадков. Они могут привести к разрушению гидроизоляции, скапливанию грязи и даже к обвалу крыши. Помимо этого, ветер и дождевая вода могут занести на крышу семена растений. Прорастая, они еще более увеличат нагрузку на кровельную поверхность.

Водосточная воронка для плоской кровли – виды, особенности конструкции и материалы изготовления

Водоприемная воронка для плоской кровли изготавливается из следующих материалов:

Пластиковые воронки из поливинилхлорида.

Металл , покрытый цинком. Это самый распространенный материал для изготовления воронок. Он недорого стоит и хорошо справляется со своими функциями.

Медь . Данный материал не пользуется популярностью из-за высокой стоимости изделий.

Воронки бывают:

Плоские . Такие воронки устанавливают на плоские крыши, которые планируют часто использовать. Если крышу покрывают асфальтом или плиткой, в уровень с ними монтируют плоские воронки.

Колпаковые . Имеют защитную фильтрационную сетку. Эта сетка предохраняет водосток от засорения. Ее форма представляет собой колпак, поднимающийся над уровнем кровли.

Воронки могут иметь горизонтальный выпуск или вертикальный. Различие между ними состоит в расположении отверстия для слива относительно фасада здания. Воронки с горизонтальным выпуском имеют отводящий трубопровод, который проходит через слой утеплителя. Такие воронки не очень удобны, потому что при выполнении технических работ по замене водоотводящих труб или воронок требуется вскрыть значительный участок кровли. Если укладывать горизонтальную магистраль выше границы промерзания, то в трубах могут образоваться ледяные заторы. Ледовые пробки в трубах чреваты протечками и застаиванием воды. Горизонтальную систему применяют на кровлях, не имеющих чердака. На обычных плоских крышах используют воронки с вертикальным выпуском.

К воронке можно подвести кабель для подгрева. Благодаря этому снег вокруг будет подтапливаться.

Можно встретить воронки комбинированных конструкций.

Строение водосборной воронки

Обычная воронка состоит из:

прижимного кольца , которое плотно прилегает к крыше и обеспечивает герметичность;

решетки , предотвращающей попадание предметов в систему водоотвода;

горизонтального или вертикального патрубка ;

водоприемника , передающего потоки воды в трубы;

сальников , укрепляющих места, в которых патрубок соединяется с трубой;

фиксирующих фланцев ;

крышки поверх изделия.

Водосточная воронка для плоской кровли – виды и способы монтажа

Монтаж разделяется по видам установки:

Наружные конструкции , которые монтируются по периметру дома.

Внутренние , которые прокладываются во время строительства внутри стен и проходят в канализацию. Нельзя пренебрегать герметичностью таких систем. Результатом некачественных работ станет быстрое протекание процессов коррозии.

В случае с плоской крышей, монтаж воронки внутреннего водостока является наиболее предпочтительным решением. Горизонтальные трубы укладывают под гидроизоляцией и утеплением.

Системы водостока могут быть:

самотечными , то есть с уклоном: вода стекает под воздействием силы тяжести;

вакуумными , не имеющими уклона: работают по принципу сливного бачка, за что получили второе название – «сифонные».

Водосточные воронки плоских кровель: монтаж и обогрев

Воронки устанавливаются так, чтобы обеспечить схождение воды в сливы под действием гравитации. Они должны быть расположены в самых низких участках крыши. Чтобы обеспечить сток воды, достаточно уклона кровли 2%. Если такой уклон отсутствует, то его создают искусственно – для всей крыши целиком или делают так называемую «разуклонку» – при помощи керамзита, плит утеплителя или бетона.

Поверхность крыши дробится на равные площади правильных геометрических форм. В основание крыши монтируется нижняя часть изделия, чтобы подсоединить воронку к водосточной трубе. После того как гидроизоляция и утеплитель будут уложены, нижнюю и верхнюю части воронки соединяют при помощи кольцевого уплотнителя. Между слоями рубероида должен располагаться пластиковый фартук воронки. Закрепляют его дополнительным фартуком из битума. Сверху все эти слои закрываются мастикой или опять битумом. Ставится защитная решетка.

Проверяют качество проведенных работ, выплескивая ведро воды на расстоянии 2 метров от воронки.

Расчет водосточных воронок на плоской кровле

На крыше дома должно быть установлено не меньше 2 воронок, чтобы обеспечить необходимую защиту на случай непредвиденных ситуаций вроде сильной непогоды или засоров в трубах. По одной воронке должно приходиться на каждые 150 или 200 квадратных метров крыши. Воронки устанавливается на расстоянии 25 метров друг от друга, если длина самого дома превышает 25 метров. Минимальное расстояние от воронки до воронки – 50 сантиметров. Нельзя устанавливать воронку ближе чем 1 метр до края крыши.

Если здание разделено на секции, каждую из них необходимо оснастить собственной воронкой ливневой канализации на кровле.

На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Принципы выбора и установки сливной воронки для кровли

Когда происходит установка кровельных воронок для плоских крыш, нужно держать в голове несколько простых правил. Без их соблюдения эффективность водосточных конструкций резко упадет:

На кровле из металлопрофиля или фальца устанавливают металлические воронки .

Для кровли из битума или на покрытиях из полимера следует выбирать полимерные воронки .

Соединение воронки с кровлей должно быть совершенно герметичным . Для этого можно наклеить дополнительный гидроизоляционный слой, продлив его непосредственно на бортах воронки. Если на крыше есть несколько слоев гидроизоляции, воронка устанавливается между ними.

Воронка должна иметь съемную крышку и защиту от грязи, чтобы последняя не попадала в водосток. Кроме того, система защиты поможет избежать засорения листьями, ветками, песком и другими видами уличного мусора.

Нужно провести обогрев к воронкам, чтобы вода в них не замерзала.

Водосток плоской кровли: специфика сооружения внутренней и наружного варианта

Водосток можно соорудить снаружи и внутри здания. У каждого из этих способов есть свои особенности. Например, внутренняя конструкция не влияет на внешний вид здания, а внешняя – проще в монтаже и ремонте.

Внутренний водосток

Чтобы правильно проложить систему внутреннего водостока, проектировать ее надо заранее. Путь трубопровода должен быть максимально коротким, а место соединения с ливневой канализацией – удобным и надежным.

Стояки можно расположить вблизи жилых комнат. В таком случае, не придется устанавливать обогрев на тот участок трубы, который проходит через комнаты. Проводку делают через штробы, короба или шахты. Нужно будет утеплить водосток, проходящий через чердак.

Если здание не отапливается, придется решать проблему с подогревом труб, чтобы избежать промерзания воды, которая будет в них течь. Обычно это делается с помощью греющего кабеля. Необходимо обеспечить стояк прочищающей ревизией на высоте одного метра от земли.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Расположенные внутри здания трубы не подвергаются таким резким перепадам температуры, как системы, построенные снаружи. Также внешний вид здания не перегружается дополнительными излишествами в виде водоотводящей системы наружного типа. Это придает дому аккуратность и упрощает декорирование экстерьера. Однако прочищать внутреннюю систему намного сложнее.

От воронок на стояки вода уходит через специальные отводные трубы. Отводные линии прокладывают под землей или выстраивают подвесную сеть прямо в доме. Чтобы вода проходила через горизонтально проложенные трубы в подвесной сети, их устанавливают с наклоном в 5 миллиметров на каждый погонный метр. Если нельзя установить подвесную систему, можно проложить отводные линии под землей и подключить их к ливневой канализации. Это стоит дороже, а проводить впоследствии ремонт будет менее удобно.

Внешний водоотвод

Внешний водосток подходит для южных регионов, где выпадает мало осадков – не более 300 миллиметров в год. Открытую систему водоотвода проще прочистить и починить, если она пострадала от непогоды.

Сооружение внешнего водостока имеет много специфических особенностей. Для того, чтобы избежать повреждения и коррозии внешних стен строения с плоской кровлей, нужно возвести заградительные бортики. Покрытия этих бортиков должны быть металлическими или бетонными.

В бортиках делают специальные отверстия, чтобы вывести наружу водоотводящие желоба. На стыки покрытия бортиков необходимо наложить оцинкованный фартук. Так вода не будет проникать в щели между стыками.

Водоотводящие желоба выходят за пределы дома и крыши. В противовес этому, для внутреннего водоотока воронки ставят на самой крыше, на расстоянии от краев.

Видео описание

Воронки внутреннего водостока плоских кровель:

Системы водостока, который располагается снаружи, могут быть:

Неорганизованными . Такой вариант подходит для засушливых территорий. Вода отводится по свесам на карнизах.

Организованными . В этом случае осадки собираются в наружную воронку с направляющими бортиками. Также вода может отходить в желоб, из которого осуществляется отвод жидкости в ливневую канализацию или прямо в грунт.

В некоторых случаях, в систему водостока устанавливают фильтрующее оборудование, что позволяет получать из него техническую воду, которую можно использовать, например, для работы унитазов.

Видео описание

В видео можно увидеть водосточную воронку для плоской кровли:

Заключение

Разобраться в обильном ассортименте водосточных воронок и технических подробностях поначалу может быть нелегко. Чтобы принять правильное решение, определите ваши приоритеты и цели, стоящие перед системой водостока и воронками. Выбор значительно сузится, когда станет четко понятно, каких конкретно результатов вы хотите добиться по окончанию работ. Если в течение зимы на крышу будет выпадать много снега – понятно, что потребуется устанавливать систему подогрева треб от оледенения. Если выходящие за пределы стен желоба не вписываются в дизайн здания – понятно, что водосток будет предпочтительнее спрятать.

Для расчета и монтажа системы водостока самым оптимальным вариантом будет обратиться к специалистам. Строительные нормы содержат массу нюансов, которые в любом случае потребуется учитывать в целях безопасности. Профессионалы помогут рассчитать смету, исходя из ваших потребностей, и выполнят все работы быстро и с гарантией.

Система водоотвода – это одно из основных защитных мероприятий, которое способствует продлению эксплуатации кровельных материалов, фасада и фундамента здания. Правильный и грамотный расчет водосточной системы кровли является залогом длительной и надежной эксплуатации всего здания в целом. Знание основных принципов подсчета комплектующих системы водоотвода поможет оптимизировать расходы на её обустройство.

В зависимости от типа, размеров и уклона крыши водосточная система может быть нескольких типов :

организованная;
неорганизованная.

Расчет наружного выполняют с учетом следующих требований :

подвесные или настенные желоба должны устанавливаться на крышах с углом ската не менее 15°;
продольный соблюдают на уровне не менее 2%;
желоба должны обладать бортами с высотой более 120мм;
расстояние между трубами водостока составляет не более 24 метров;
диаметр водосточной трубы берут из расчета 1,5 см 2 сечения на 1 м 2 кровли.

Данные правила действительны для водосточных систем в климатических зонах с низкой вероятностью замерзания воды.

стояк;
воронка;
отводная труба;
выпуск.

В зависимости от требуемой конфигурации и выполняемых функций система отвода воды может дополняться разнообразными аксессуарами и комплектующими.

Оптимальное количество воронок

Основное назначение внутренней системы водоотвода – это обеспечение удаления воды с кровли при любой температуре воздуха на улице и вне зависимости от количества осадков. Утилизацию воды рекомендовано осуществлять в общую или дождевую канализацию. Расчет количества воронок внутреннего водостока ведут по правилу: 1 воронка на 0,75 м 2 кровли и 1см 2 трубы для стока воды. Воронки внутренней системы располагают вдоль продольной оси кровли. Обустраивать воронки и стояки в толще наружных стен запрещено, по причине их возможного промерзания в зимний период времени.

Расчет количества водосточных воронок ведут с учетом следующих требований :

если нет препятствий для линейного расширения желоба длиной до 12 метров, тогда достаточно будет одной воронки;
при длине желоба свыше 12 метров и есть препятствия для его расширения, тогда потребуется одна специальная компенсирующая воронка в конце уклона;
если желоб опоясывает здание по периметру, тогда потребуется совместная установка воронок и компенсаторов.

Расчет водосточных воронок необходимо выполнять исходя из их паспортных данных, где содержится информация о геометрических размерах, способе крепления и пропускной способности. Количество водосточных воронок должно соответствовать количеству водосточных труб во всей системе водоотвода.

Особенности расчета водосточных желобов и труб

При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м 2 .

Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих. Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных - 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

Важно знать, что количество соединительных муфт для желобов всегда ровно на одну единицу меньше, чем самих желобов.

Подсчет количества крепежных крюков ведут по следующей формуле :

N=(L – 0,3)÷(0,6 +1);

где N – количество крюков;

Подсчет количества водосточных труб можно найти, используя формулу :

N=(0,2×Н карниза –Н изгиба +L вставки)÷ L трубы;

где N – количество водосточных труб;

Н карниза – высота от земли до карниза;

Н изгиба – высота изгиба трубы;

L вставки – длина вставки воронки;

L трубы – длина водосточной трубы (обычно 3 или 4 метра).

Важно знать, что для крепления каждого отрезка водосточной трубы следует использовать как минимум два хомута.

Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши. С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности. В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см 2 сечения водосточной трубы приходится порядка 1 м 2 кровли.

Для изготовления системы используют один из трех видов материалов:

оцинкованная жесть;

пластик ПВХ;

металл, обтянутый защитной пленкой.

Оцинкованная жесть отличается дешевизной и позволяет при необходимости изготовить колена, воронки, желоба и другие элементы системы в произвольном размере. К недостаткам относятся недолговечность (тонкая жесть быстро ржавеет) и негерметичность стыков, через которые вода будет вытекать в случайных местах желоба или стояка. Протекающая по жестяной системе вода сильно шумит.

Элементы из ПВХ обладают малым весом, не подвержены коррозии, находятся в нижней ценовой группе. Пластиковые конструкции незаменимы при монтаже на ветровых досках старых строений. Подходят для малоэтажных зданий, гаражей, дачных домиков. При стекании по желобу из пластика дождевая вода создает малый уровень шума, поэтому этот материал рекомендуют при установке возле окон жилых мансард. Недостатки водосточной системы из ПВХ - хрупкость материала и плохая стойкость к низким температурам. На кровле требуется установка снегозадерживающих элементов, чтобы соскальзывающий с крыши сугроб не проломил водосток.

Водосточная система из защищенного пленкой металла отвечает всем потребительским требованиям. Недостатками считаются относительная дороговизна, массивность элементов и требовательность к аккуратности при транспортировке и монтаже. Нарушенное покрытие приведет к быстрому ржавлению, поэтому при установке используется специальный инструмент. Рекомендуется соблюдение температурного режима при монтаже и эксплуатации, так как перегрев вызывает отслаивание и пузырение пленки. Рекомендуется выбор этого материала при большой площади кровли, в условиях тяжелого климата и при проектировании крепления системы водостока к стропилам, а не к ветровым доскам.

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу.
Михаил, ООО "СТМ-Строй"

Без водостоков не обходится ни один дом: слишком большие разрушения способна причинить самопроизвольно падающая со свесов вода. Чтобы грамотно и эффективно устроить водослив, производится расчет водосточной системы.

Расчет водосточной системы по СНиП

В соответствии с Нормативами и Правилами, при расчете должны учитываться следующие характеристики:

общая площадь крыши ;
среднегодовое количество осадков;
температурный минимум в зимнее время в данном районе.

Также необходимо учитывать дождевую канализацию.

При расчете водостока для крыши определяется:

Количество желобов: суммарная длина карнизного свеса, поделенная на длину одного желоба.

В данном примере общая длина свеса 36,4 метров. Отнимаем длину угловых элементов (по 20 см на одну сторону 12*20см = 2,4 м), остается 36,4-2,4=34 метра. Длина 1 желоба - 3 метра. Значит вам надо будет приобрести 12 желобов (34/3 = 11,3 шт.).

Количество соединительных муфт для желобов – по числу будущих соединений;

В примере на фото, необходимо будет купить 16 муфт:

Число кронштейнов для крепления желобов: общая длина желоба, поделенная на шаг между кронштейнами (для пластика 60 см, для металла – 70);

Если система незамкнутая (есть желоба с открытыми торцами) – число заглушек для торцов. Например, на двускатной щипцовой крыше будет две нитки желобов и, соответственно, четыре заглушки.

Обратите внимание

На четырехскатной шатровой крыше можно сделать замкнутую систему, заглушки не потребуются вообще.

Угловые элементы желобов – зависит от числа наружных и внутренних углов дома. При расчете общей длины желоба нужно учитывать их тоже, чтобы минимизировать количество отходов;

Расчет водосточных воронок – по числу труб;

Трубы: количество зависит от числа водостоков и высоты дома. Изогнутые колена подбираются в зависимости от ширины свеса;

Хомуты – по штуке на каждое соединение секций. Например, если на один водосток используется одна трехметровая труба – два хомута, наверху и внизу.

Отвод трубы располагается в 30 сантиметрах от земли (или в 15, при наличии коллектора).

Статьи по теме

Расчет водостока по площади кровли

Плоская крыша в последнее время обрела огромную популярность по множеству причин. В первую очередь это касается дополнительных возможностей для дома и более легкого обустройства.

Но при этом существуют определенные особенности ее конструкции, которые ни в коем случае нельзя игнорировать. Одним из них является внутренний водосток такой кровли, которого должно быть проведено корректным образом и в соответствии с установленными правилами.

Для того чтобы подобрать правильный вид воронки для плоской крыши, необходимо отталкиваться непосредственно от конструкции кровли . Это значит, что для террас необходимо другие типы систем отвода воды, нежели для «зеленых» крыш. В первом случае устройство является плоским, из-за чего по нем можно без препятствий ходить.

Во втором случае воронки должны быть ограждены специальной сеткой, которая способна задерживать различные загрязнения – листья, траву или грязь. К тому же таким образом мелкие животные также не могут попасть в сток. Это касается, в том числе и домашних кошек.

Водостоки внутреннего расположения могут иметь различные по своему виду конструкции. Специалисты выделяют сифонные и самотечные (гравитационные) типы . Первый вид собирает климатические осадки со всей крыши с помощью специальных водоприемников. Система позволяет свободно стекать воде посредством наклона .

Самотечная и сифонная система

Сифонные виды водостоков предполагают застой воды во всей системе . Это касается, как воронки, так и входа в канализацию. Всасывается жидкость благодаря давлению, происходящему в сифоне. Таким образом, ее откачивают в канализационные стояки. Работает такая система из-за того, что образовывается энергия раздражения, которая происходит из-за падения уровня воды в вертикальном столбе.

Трубы также следует подбирать особым образом. Они должны быть качественно обработанными герметиком. Это препятствует возможности вытекания воды из системы. Сам же сифон должен быть обеспечен специальным дополнительным устройством – стабилизатором потоков воды.

Сифонная система

Внутренний водосток в многоэтажном доме чаще всего оборудуется системой обогрева и специальными защитными сетками.

Плоская кровля с внутренним водостоком – что это и зачем он нужен

Отсутствие скатов кровли лишает крышу естественного уклона для того чтобы проводился сток атмосферных осадков. В первую очередь это касается дождя, тающего снега или града.

В таких случаях на зданиях можно обустраивать внутренние или .

Устройство внутреннего стока воды – это достаточно сложная система, если ее сравнивать с внешним средствами, предназначенными для этих же целей.

Но из-за массы преимуществ владельцы различных сооружений выбирают именно ту систему, которая находится внутри дома. Такое решение вопроса отведения атмосферных осадков можно сравнить с тем, как вода стекает с обычной ванны.

Жидкость находит единственный путь наименьшего сопротивления, куда и направляется посредством течения. Сначала она попадает в канализационную трубу, после чего – в канализационный стояк. В некоторых случаях можно сделать систему таким образом, что вода будет собираться в специальный резервуар, из которого ее можно будет использовать в качестве технической жидкости.

Основными преимуществами плоских кровель с внутренним водостоком являются:

повышение эстетичности самого здания, так как на его фасадах не будут видны трубы или другие системы стока атмосферных осадков;
отсутствие промерзания сточных вод в зимний период, так как они спрятаны внутри и согреты самим же зданием;
более высокая эффективность отведения воды.

Наибольшая проблема, с которой сталкиваются владельцы плоских кровель с внутренним водостоком – это их засорение . Осуществлять в таких случаях очень сложно. Но на данный момент созданы специальные технические средства, которые максимально препятствуют возникновению таких ситуаций.

Также очень важно продумать внутренний водосток до начала строительства или же до того, как начнутся кровельные работы. После того, как строительство будет закончено, осуществить монтаж системы стока атмосферных вод можно лишь в тех случаях, когда будет разобрана часть дома.

Устройство водостока

Устройство внутреннего водостока для плоской крыши

На данный момент разработана одна из наиболее эффективных конструкций систем внутреннего водостока для плоской крыши. В первую очередь она включает в себя колпак, составными компонентами которого является крышка и стакан.

Верхняя часть, то есть крышка, должна быть съемной, тогда как во внутренней части не всегда выделяют конкретные элементы – они могут составлять одно целое. Между крышкой и колпаком стоит решетка – часть водостока, защищающая его от попадания различных посторонних вещей. Именно между плоскими гранями воронки встык к решетчатой части и монтируется водоизолирующий настил.

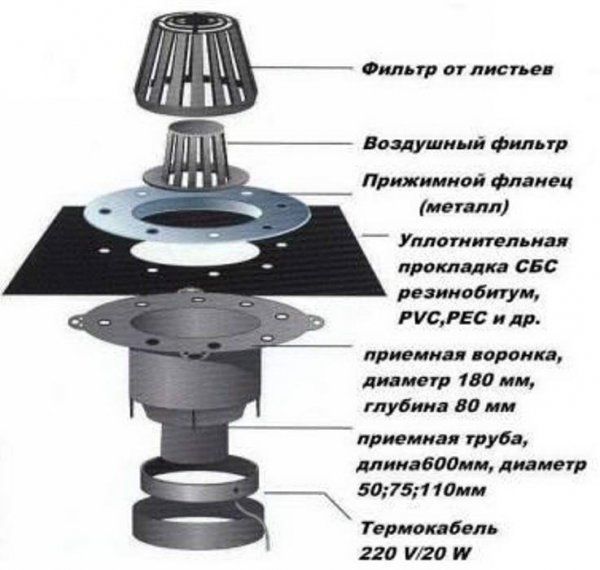

Стандартную воронку для отвода воды из плоской крыши составляют следующие элементы:

фильтр от листьев;
воздушный фильтр;
металлический прижимной фланец;
уплотнительная прокладка из резинобитума;
приемная воронка;
приемная труба;
термокабель.

Водосточная воронка

Устройство внутреннего водостока на плоской кровле имеет некоторые отличительные особенности, которые следует отметить:

нередко стакан оснащен расширенным снованием, предназначенным для зажима водоизоляционного слоя;
минимальное количество воронок между ендовами – зонами поверхности кровли, создающими входящий угол;
самое большое допустимое расстояние между воронками может быть 48 метров ;
диаметр труб может быть разным – от 85 до 200 миллиметров;
необходимо предусмотреть специальные устройства проведения ревизий, а также осмотра системы и ее чистки (чаще всего их устанавливают снизу дома);
стояки и трубы для отвода воды должны не только хорошо функционировать при нормальном стоке, но и работать при различных засорах и проблемах.

Если устройство стока воды будет правильно продумано, никаких проблем в дальнейшей его эксплуатации не возникнет. Поэтому важно придерживаться определенных правил проектирования и монтажа таких систем.

Схема водостока

Правила монтажа

Некоторые правила монтажа внутреннего водостока могут существенно повысить эффективность системы в целом, посредством улучшения ее функционирования. Основные правила и требования по монтажу внутреннего водостока заключены в СНиП 2.02.01-85.

Водосточные воронки и водостоки под ними должны быть расположены в нижних частях крыши, а также равномерно распределены по всей площади кровли. Это поможет более качественно собирать атмосферные осадки.
Уклон на более чем 50 см расстоянии от воронки сбора воды делают на величину, не меньшую 5 процентов . Это можно делать путем специального выравнивая стяжки или же за счет теплоизоляционного слоя.
Для того чтобы чаша водосточной воронки непосредственно не была уперта в теплоизоляционный материал, ее нужно ставить на специальный деревянный брус , предварительно обработанный антисептиком. Его нужно устанавливать на основание кровли. А к нему уже крепить непосредственно водоприем.
Места сопряжения горизонтальных и вертикальных труб водостока должны быть осуществлены с помощью специального переходника, обеспечивающего прямое попадание воды.
Очень важно, когда воронка находится выше точки промерзания, подогревать ее посредством специальных электрических приборов . Таким образом можно предотвратить остановку функционирования системы при минусовой температуре. Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Важно выполнять установку прогревающих элементов из-за того, что в случае, когда их не будет, создаются идеальные условия для возникновения протечек крыши. А это в свою очередь влияет на многие части дома, в том числе и на их внутреннее состояние.

Монтаж системы

Расчет внутреннего водостока плоской кровли

Производить расчет систему внутреннего водостока необходимо проводить на этапе изготовления проекта самого здания.

Важно понимать, что главным условием, которое должно касаться системы водоотвода, является возможность отводить воду в любых случаях, даже тогда, когда ветер не может воздействовать на воронку, создавая давление.

Также при осуществлении расчета нужно учитывать некоторые важные факторы:

погодные условия в зоне, где находится дома;
численность возможных осадков;
некоторые особенности конструкции самой крыши;
габариты самого сооружения;
обратный напор, который может создавать жидкость.

ОБРАТИТЕ ВНИМАНИЕ!

Во многих случаях для совершения расчетов используют достаточно простое соответствие, при котором 1 квадратный сантиметр сечения трубы для водостока приходится на 1 квадратный метр площади кровли.

Важно помнить, что диаметр трубы – это индивидуальный вопрос. Его невозможно определить в качестве универсального показателя, применяя на каждом сооружении.

Следует также отметить то, что ливнестоки необходимо располагать на расстоянии более 0,5 метра друг от друга . Если используется несколько воронок для стока воды, они должны покрывать примерно равные площади крыши.

Доверять расчет и проектирование системы водоотвода необходимо только профессионалам, имеющим опыт в этом деле. Если все будет выполнено качественно, никаких проблем с атмосферными осадками владелец дома в будущем не будет чувствовать.

Общие черты монтажа водосточной системы

Для того чтобы совершить монтаж внутреннего водостока, работы следует начинать с нижних отделов, постепенно подключая их непосредственно к воронкам. Все элементы должны быть правильно и корректно соединены между собой, а также загерметизированы.

Водосборники могут быть установлены на расстоянии 60 метров друг от друга . Если поверхность является наклонной, это расстояние не должно превышать 48 метров. В случае, когда плоская крыша находится над жилыми помещениями, над каждой секцией должно быть как минимум два воронки. Корпуса этих изделий должны быть полностью спрятаны между перекрытиями. Кровельный материал должен плотно примыкать к данным устройствам, не позволяя воде затекать в щели.
Водосборники могут вклеиваться в конструкцию или же монтаж может осуществляться при помощи шурупов из нержавеющей стали.
Установка воронки внутреннего водостока. Воронка к отводам присоединяются при помощи компенсационных раструбов. Расстояние к наружной стене не должно быть менее 1 метра.
Отводные трубы могут быть расположены в технических помещениях, на специальных фермах или же на чердаках. Они не должны походить над оборудованием, которому противопоказан контакт с жидкостями. Прочистки и ревизии должны быть прикреплены к выпускному патрубку водоприемника . Это можно делать при помощи отводов или тройников.
Лучше всего монтаж стояков осуществлять в специальных нишах или шахтах – там, где проходят трубы отопления или вентиляции. Кроме этого, их можно провести в коридорах жилых помещений или же по колонам в промышленных зданиях. Если выпуск воды происходит открытым способом, стену в месте выхода трубы нужно заделать минеральной ватой и заштукатурить . При этом важно предусмотреть варианты отвода воды от здания, чтобы не произошел размыв грунта.

Монтаж воронки

Полезное видео

Монтаж водосточной воронки в видео-формате:
