Классическая охранная система с высокой дальностью связи – до 2000 м. Обеспечивает устойчивую связь на большом расстоянии даже в условиях помех в городе.

Эффективная защита радиоканала от интеллектуального взлома даже с применением технических средств последнего поколения.

Предназначена для автомобилей с CAN-шиной. Имеет широкий набор сервисных функций, включая автозапуск с тремя рубежами охраны.

PIT-STOP – функция выручает при коротких остановках. Можно оставить автомобиль с работающим двигателем без ключа в замке зажигания и поставить его на охрану.

SLAVE-режим позволяет пользоваться штатным брелоком автомобиля для управления охранными функциями модели. Интеллектуальный турботаймер. Датчик вызова водителя, активируемый снаружи автомобиля, – это альтернатива мобильному телефону для вызова водителя. И одновременно возможность поставить и снять охрану без брелока

ВНИМАНИЕ! Данная модель снята с производства, но консультационная поддержка специалистов горячей линии по ее эксплуатации остается в силе. Также вы можете обращаться по вопросу ремонта данной системы в сертифицированные технические центры .

АКТИВНАЯ ОХРАНА MAGIC CODE™ PRO 2 – защита радиосигналов от интеллектуального взлома. Раздельные кнопки постановки и снятия режима охраны. Синхронизация брелоков. Дополнительный код подтверждения снятия с охраны. Скрытая охрана (возможность передачи сигналов тревоги только на брелок), постановка/снятие охраны без сигналов сирены. Режим охраны без сигналов сирены. Защита от несанкционированной записи дополнительных брелоков. Режим ПАНИКА или JackStop™. PIN-код – персональный код снятия системы с охраны, защищает от наиболее распространенного способа угона (посредством кражи ключей и брелока). Можно включить или выключить функцию по желанию владельца.
	КОМФОРТ ЭКСПЛУТАЦИИ Автоматический запуск двигателя автомобилей с АКПП или МКПП по таймеру (каждые 2, 4, 8 или 24 часа); по команде с брелока; по команде от внешнего устройства; с учетом температуры (-15; -25; +60 °С); по разряду аккумуляторной батареи автомобиля ниже 11,5 В. Функция «Турботаймер» – поддержка работы двигателя от 1 до 4 мин. Функция «Свободные руки» для автоматического снятия/постановки в режим охраны при приближении/удалении. Возможность работы в режиме SLAVE (управление системой посредством штатного брелока автомобиля) при подключении к шине данных CAN. Охрана с работающим двигателем.
ВЫГОДНО Контроль работы двигателя с помощью датчика уровня напряжения бортовой сети, датчика генератора, датчика тахометрического сигнала. Система будет полезна в мороз, когда необходимо прогреть салон автомобиля перед поездкой. В жару система поможет охладить салон. Гарантия от производителя – 5 лет. Уверенно работает в мегаполисе, где высок уровень радиопомех, и на открытых площадках. Испытания в суровых климатических условиях подтвердили корректность работы в диапазоне температур от -85 Сº до +50 Сº. Программирование системы с учетом индивидуальных пожеланий владельца в установочном центре. Консультации и помощь при реализации функционала по телефону службы технической поддержки.

Технические характеристики

Дополнительная информация

Установленная на автомобиль противоугонная система Шерхан Магикар 9 позволяет заводить двигатель удаленно благодаря функции автоматического запуска. Сигнализация предназначена для машин с наличием CAN-шины.

[ Скрыть ]

Сигнализация Scher-Khan Magicar 9

«Сигналка» для авто Шерхан Магикар 9 имеет функцию обратной связи, благодаря чему у потребителя есть возможность мониторинга транспортного средства.

Комплектация

Описание деталей, которые входят в комплект поставки:

• сервисное руководство пользователя;
• микропроцессорный блок управления автосигнализацией;
• коммуникатор с дисплеем, с помощью которого реализуется опция обратной связи;
• запасной пульт без экрана и функции оповещения;
• датчик удара и чувствительности с кабелем и разъемом для подключения;
• контроллер вызова владельца авто из салона;
• модуль приемопередатчика;
• температурный датчик, по показаниям которого будет включаться двигатель;
• реле блокировки силового агрегата автомобиля с разъемом и проводом;
• сирена;
• концевой выключатель для установки на капот или дверь багажного отделения;
• три шестипиновых разъема с проводами и предохранительными элементами;
• 11-пиновая колодка для присоединения к блоку управления;
• шестипроводной кабель для подключения модуля приемопередатчика;
• 2-проводная электроцепь для подсоединения дополнительных каналов;
• четырехпроводной кабель, предназначенный для подключения к цифровому интерфейсу;
• двусторонний скотч для крепления датчика вызова автовладельца и модуля приемопередатчика.

В комплектацию сигнализации входит один концевой переключатель для капота или багажника, остальные устройства для дверных замков нужно купить отдельно перед установкой.

Комплект поставки Шерхан Магикар 9

Технические характеристики

Свойства, которыми обладает эта модель:

• применение дополнительного пароля для отключения охраны;
• оповещение пользователя тремя видами тревожных сигналов - от сирены, от оптических устройств авто, а также от брелока;
• наличие возможности защиты от незаконной привязки других коммуникаторов;
• передача данных между устройствами производится по частотному каналу на 433 МГц;
• управление режимом охраны может осуществляться автоматически, в соответствии с сигналами, полученными от контроллеров;
• для защиты элементов противоугонной системы используются предохранительные устройства, диодные компоненты, транзисторы, варисторы, резисторы;
• питание охранного комплекса осуществляется от электросети с напряжением 9–18 вольт;
• величина тока, который потребляет управляющий модуль в режиме защиты, составляет от 30 до 40 мА;
• масса микропроцессорного блока - 280 г;
• выполнение всех функций возможно при температуре воздуха от –40 до +85 градусов;
• в основном коммуникаторе используются источники питания класса ААА, в дополнительном - CR2025;
• средний ресурс эксплуатации батареек в главном пульте составляет примерно четыре месяца, в дополнительном - до трех лет;
• сигнал передается на расстояние до 2 км.

Особенностью сигнализации Шерхан Магикар 9 является наличие специальной кодировки Magic Code Pro2 для защиты передающихся импульсов. Разработчики внедрили новый алгоритм кодирования, благодаря которому скорость шифрования и дешифровывания данных увеличилась.

Основные функции

Опции, которыми обладает противоугонная система:

1. Режим охраны при запущенном силовом агрегате.
2. Функция «Турбо», позволяющая поддерживать работу двигателя автомобиля и снижающая быстрый износ турбированных моторов. Её можно настроить на функционирование в течение определенного отрезка времени: от 1 до 4 минут.
3. Опция «Свободные руки». С помощью нее потребитель может настроить автоматические включение и отключение режима охраны.
4. Функция «Паника». Она позволяет включить по команде тревогу со звуковым и визуальным сопровождением.
5. «Пит-стоп». Эта функция дает возможность активации режима охраны на авто с заведенным двигателем при отсутствии ключа в выключателе зажигания.
6. Функция «Слейв», позволяющая пользоваться сигнализацией, применяя брелок от штатного центрального замка.
7. Скрытая защита. При включении этой опции, когда сработает режим тревоги, информация об этом поступит только на коммуникатор владельца. Сирена не включается.
8. автомобиля по времени или температуре. Также пользователь может завести силовой агрегат, отправив команду с коммуникатора.
9. Сигнализация имеет персональный пароль, предназначенный для аварийного отключения режима охраны.
10. Опция задержки выключения освещения в салоне авто.
11. Мониторинг запуска мотора по показаниям генератора, тахометра или аккумулятора.
12. Двухэтапное отключение режима защиты.
13. Опция автоматического открытия и закрытия дверных замков при выключении и включении зажигания.

Обзор некоторых функций противоугонной системы приведен на видеоролике, снятом каналом «AvtoGSM».

Преимущества и недостатки

Достоинства охранной системы:

1. Обратная связь. Реализация этой опции возможна только в случае, если коммуникатор расположен в радиусе работы системы. На дисплее брелока отображается информация о состоянии охраны, включенных защитных зонах, температуре воздуха, времени.
2. Надежная защита охраняемого объекта от взлома. В модели реализованы авторские технологии, предотвращающие возможность перехвата передающихся кодов.
3. Большой функционал. Множество полезных опций позволяет пользователю настроить работу противоугонного комплекса в соответствии со своими потребностями.
4. Сервисная документация включает в себя подробное руководство по монтажу системы, оно позволит правильно устанавливать и настраивать устройство в соответствии с требованиями.

Минусы, характерные для этой модели:

1. По отзывам автовладельцев, опция «Слейв» является бесполезной. Если работает турботаймер, то двигатель остается в заведенном состоянии, кнопки на ручках дверей функционировать не будут. Соответственно, запереть замки не получится. Потребителю придется использовать пульт для закрытия.
2. Большие размеры коммуникатора для управления. Этот недостаток обычно отмечают потребители, которые привыкли пользоваться ключами-метками.
3. Для включения функции турботаймера или автозапуска мотора потребуется предварительно активировать стояночный тормоз.

Как установить сигнализацию Scher-Khan Magicar 9?

Чтобы приступить к установке сигнализации Шерхан Магикар 9, необходимо:

• подготовить инструменты и расходные материалы;
• распаковать устройство;
• распечатать схемы подключения.

Инструменты и материалы для установки

Перед монтажом потребуется подготовить:

• набор отверток;
• комплект гаечных ключей;
• канцелярский нож;
• паяльник с припоем;
• термоусадочные трубки;
• изолента;
• пластиковые хомуты.

Схема подключения

Кнопки брелоков Шерхан Магикар 9

Настройка брелока

Программирование всех параметров сигнализации Scher-Khan Magicar 9 выполняется только после привязки коммуникатора.

Для настройки производятся следующие действия:

1. В автомобиле включается зажигание, двигатель при этом должен быть отключен. Кнопка вызова автовладельца на корпусе приемопередатчика зажимается на 2 секунды, при этом габаритные огни машины мигнут.
2. В течение последующих пяти секунд нажимается еще раз кнопка вызова. Если для входа в режим привязки пин-код не требуется, то поворотные фары машины моргнут два раза. При наличии пароля мигание оптики будет единичным.
3. Если используется пин-код, то необходимо ввести его значение. После правильного ввода фары автомобиля моргнут дважды.
4. Через пять секунд лампочка состояния сигнализации будет мигать синим. Это говорит о готовности противоугонного комплекса к привязке.
5. В течение последующих пяти секунд необходимо нажать на первую кнопку коммуникатора. При успешной привязке устройства габаритные огни авто мигнут один раз. Эти действия повторяются для запасного пульта.
6. Для выхода из меню настройки нужно не предпринимать никаких действий в течение 4 секунд.

Программирование функций с помощью брелока

Процедура настройки опций выполняется так:

1. Нажимаются одновременно первая и третья клавиши коммуникатора. На экране устройства должен появиться индикатор «Pt o9», брелок воспроизведет один сигнал.
2. После входа в меню настроек производится выбор необходимой функции. Для изменения параметров часов нажимается первая кнопка, чтобы поменять минуты - вторая.
3. Для входа в меню настроек будильника используется четвертая клавиша. Изменение параметров осуществляется первой и второй кнопками. Включение или отключение данной функции производится четвертой клавишей.
4. При следующем «клике» по кнопке 4 коммуникатор зайдет в меню выключения и включения функции вызова владельца машины. На дисплее устройства отобразится значок в виде телефонной трубки. Чтобы включить или отключить опцию, используется первая кнопка.
5. Еще раз нажав на четвертую клавишу, можно зайти в меню активации и выключения режима вибраций коммуникатора. После выбора на экране устройства отобразится соответствующий индикатор и информация о состоянии функции. Для ее отключения или включения используется кнопка 1.
6. Следующее нажатие на четвертую клавишу позволит зайти в режим отображения температуры двигателя. В зависимости от настройки, информация будет выводиться в градусах Фаренгейта либо Цельсия.
7. Для изменения формата отображения текущего времени используется четвертая кнопка. На экране устройства появится значок, соответствующий использующемуся формату. Для его изменения используется клавиша 1.
8. Следующий «клик» по четвертой кнопке позволит включить или выключить режим сохранения заряда аккумулятора. На экране брелока должен отобразиться индикатор в виде батареи, определяющий состояние функции. Для смены настроек используется первая кнопка.
9. После регулирования всех параметров необходимо выйти из меню программирования функций. Для этого на брелоке одновременно надо зажать первую и третью клавиши.

Пользователь Виктор Токарев рассказал об особенностях прошивки Шерхан Магикар 9.

Настройка автозапуска

У потребителя есть возможность запустить двигатель удаленно при условии, что были правильно подключены контакты в замке зажигания. Перед настройкой данной функции надо перевести рычаг трансмиссии в положение нейтральной передачи (или режима паркинга для АКПП - автоматической коробки). Также следует отрегулировать параметры электрооборудования - климат-системы, электрозеркал и т. д. Чтобы удаленно запустить силовой агрегат по команде, нужно зажать вторую кнопку коммуникатора на две секунды.

Автозапуск по таймеру

Включение и отключение данной опции производится путем одновременного нажатия на вторую и четвертую клавиши. Если функция активируется, на экране брелока появится индикатор с надписью «Timer».

Процедура настройки выполняется так:

1. Зайти в режим программирования опций, для этого зажимаются кнопки 1 и 3. Их надо удерживать в течение двух секунд.
2. Затем выполняется установка времени для запуска. Первой кнопкой меняются показатели часов, а второй - минут.
3. Чтобы покинуть меню настройки, надо на две секунды зажать первую и третью кнопки.

Как отключить автозапуск?

Если мотор запускался по команде, то для отключения агрегата выполняются аналогичные действия - вторая кнопка зажимается на две секунды. Чтобы выключить пуск по таймеру, одновременно надо нажать на клавиши 2 и 4.

По каким причинам может не сработать автозапуск?

Если в работе системы появились сбои и функция не срабатывает, узнать об этом можно, зажав вторую кнопку пульта на две секунды. На экране коммуникатора отобразится индикатор с кодом ошибки, расшифровав который, можно узнать причину неполадок. при неудачном запуске должна сработать трижды.

Причины, почему не заводится мотор автомобиля:

Возможные неисправности сигнализации

Проблемы, которые могут произойти в работе системы Sherhan:

1. Система не работает из-за неисправности брелока. Пульт может отказать в результате разряда батарейки, тогда источник питания подлежит замене. Сопутствующим признаком этой проблемы будет снижение радиуса действия пульта, а также отсутствие реакции на команды. Возможно, причина заключается в повреждении коммуникатора, попадании грязи или влаги внутрь. Для решения проблемы потребуется разобрать устройство и произвести проверку платы - очистить ее и при необходимости восстановить работу кнопок и контактов.
2. Сигнализация не срабатывает из-за неправильной установки или повреждения проводов. Все элементы охранного комплекса должны быть расположены в соответствии с указанными требованиями. Если разместить модуль приемопередатчика рядом с электронным оборудованием, прием сигнала будет минимальным. Нужно проверить целостность всех проводов и заменить поврежденные электроцепи при необходимости.
3. Срабатывание сигнализации без причины может быть связано с неправильной настройкой чувствительности контроллера удара. Надо изменить этот параметр, воспользовавшись специальными регулировками на корпусе устройства. Необходимо удостовериться, что регулятор установлен правильно и надежно зафиксирован в посадочном месте.
4. Некорректная работа системы из-за неисправности блока управления. Требуется детальная проверка всех колодок, которыми подключен модуль, а также контактных элементов. Окисленные разъемы подлежат очистке, а поврежденные - замене. Если проблема заключается в воздействии влаги на блок, то устройство надо просушить.
5. Двигатель блокируется произвольно, может не разблокироваться. Такая проблема обычно обусловлена конфликтом штатного иммобилайзера с блокиратором сигнализации. Для устранения неисправности нужно либо отключить иммо, либо дополнительно установить модуль обхода.

Скачать бесплатно инструкцию по установке и эксплуатации Scher-Khan Magicar 9 в формате PDF

Загрузить сервисные руководства для монтажа и использования охранного комплекса можно по ссылкам:

Сколько стоит сигнализация Scher-Khan Magicar 9?

Примерные цены на покупку системы охраны:

Видео

Канал «AvtoGSM» показал, как функционирует противоугонный комплекс Шерхан Магикар 9 после установки.

Сигнализация Шерхан 9, она же Magicar 9, поставляется на рынок с 2008 года. Система, о которой идет речь, наделена возможностью автозапуска, а также в ней реализован турботаймер. Правда турботаймер работает по принципу «включить зажигание после отключения», что характерно для многих охранных систем бюджетного класса. В остальном же к сигналке Шерхан 9 претензий быть не может: предусмотрен контроль включения нейтрали, а контроль запуска двигателя осуществляется по таходатчику. Кроме того, сигналку указанной модели можно подключить к CAN-шине, выбрав перемычками одну из прошивок. Подробнее об этих деталях рассказывается дальше. Приятного чтения.

Как реализован автозапуск и турботаймер

Сразу рассмотрим, как выглядит схема подключения сигналки:

Основные элементы фирменного комплекта

Дисплей основного брелока, показанного на фото, может отображать тревожные сообщения. В его конструкции предусмотрен звуковой модуль, а также вибровызов. Интересно то, что период работы турботаймера система может выбирать автоматически. Согласно инструкции для этого шнур из разъема CN4 подключают к таходатчику, а затем нужно правильно выполнить программирование. Другие особенности рассматриваются дальше.

Основные функции и особенности

Перечислим базовые возможности нашей автосигнализации:

• Есть возможность выполнить подключение к шине CAN (провода CAN-L и CAN-H);
• Режим Slave, в котором системой управляет штатный модуль охраны, тоже реализуется, но только если подключение к CAN-шине выполнено без ошибок;
• Запуск двигателя может быть дистанционным либо автоматическим;
• Разными сигналками Scher Khan Magicar 9 может управлять один брелок;
• Основной брелок будет отображать температуру в салоне, а также напряжение бортсети;
• Сразу после активации турботаймера возможно включение охранного режима;
• Дальность передачи тревожных сообщений равна 2 км.

Было замечено, что система Scher Khan Magicar 9 очень экономно расходует заряд батареи, которая установлена в брелок. Что обусловлено не только отсутствием диалогового кода, но и наличием технологии энергосбережения.

Схема действия кода «Магикара»

А односторонний код, именуемый как Magic Code PRO, пока не удалось взломать никому.

При помощи любого брелока включается режим «свободные руки», и система автоматически задействует охрану при удалении от авто. Снятие с охраны в этом случае также производит автоматика. Еще сигналка рассматриваемой модели управляет центральным замком, причем наличие режима «комфорт» тоже предусмотрено. Можно установить реле, коммутирующее ток в цепях дополнительных элементов ЦЗ, а подключают это реле к шнуру «1» (разъем CN9). Период срабатывания реле задают программно.

Комплектность базового набора

Базовый комплект содержит элементы, показанные на фото:

Фирменный набор «Магикар 9»

Перечислим эти элементы:

• Инструкция пользователя и руководство по монтажу;
• Основной блок Scher Khan Magicar 9;
• Пара брелоков и следующие датчики: датчик удара, вызова водителя, температуры двигателя;
• Антенный модуль;
• Реле и его клеммник;
• Сирена;
• Концевик капота;
• Соединительные кабели для следующих разъемов: CN1, 2, 3, 4, 8, 9, 11;
• Наклейка датчика вызова (2 шт.), наклейка под блок антенны, наклейка на стекло (2 шт.).

Продавец может что-либо добавить, но все перечисленные детали должны присутствовать. Потому комплект и называется базовым.

Приведенный здесь список вы найдете в руководстве пользователя. Совершая покупку, проверяйте и комплектность, и сохранность изоляции проводов. Последнее – важно, так как бывший в употреблении товар выдают различные повреждения: укороченные провода, наличие царапин и т.д. Удачного выбора!

Пробуем программировать сигналку

Согласно инструкции, всего имеется две таблицы настраиваемых опций. Получить доступ к каждой из них будет несложно. Само программирование легко выполнить как с помощью основного, так и дополнительного брелока:

Обозначение кнопок брелоков

Вход в режим программирования осуществляется так:

1. Нажимают на 2 секунды клавиши 1+4 либо 2+4 (выбор первой либо второй таблицы);
2. Короткими нажатиями на кнопку 4 выбирают номер опции;
3. После того, как прозвучит сигнал, выбирают значение – нажимают соответствующую клавишу (от 1 до 4).

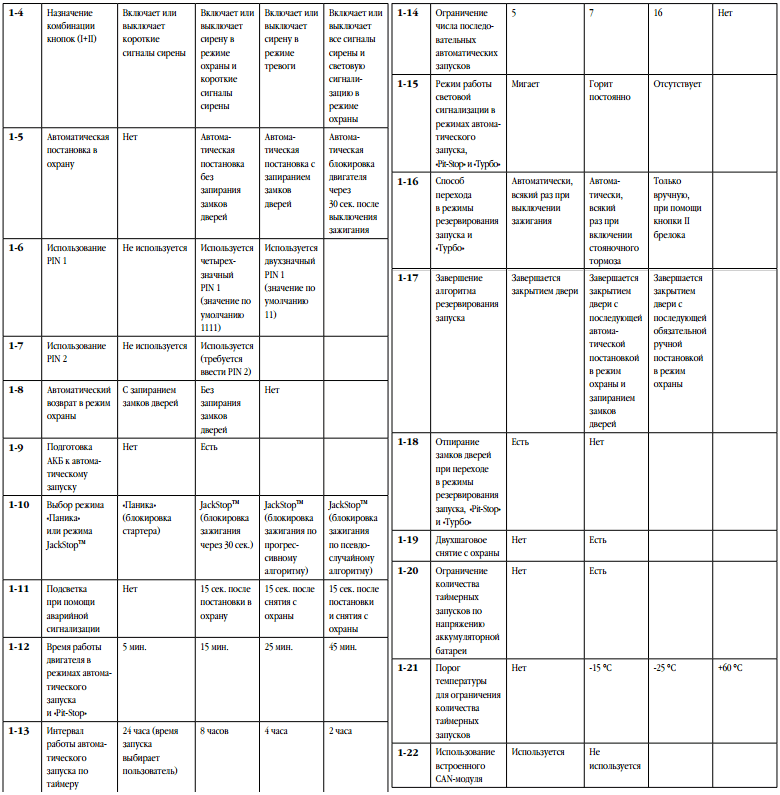

Сразу рассмотрим таблицу сервисных опций:

Таблица 1

Кроме всего, рассмотренного выше, при монтаже можно выбирать, какая версия CAN-программы установлена в ЭБУ:

Изменение номера программы CAN

Выбор осуществляют установкой перемычек. Таблица с моделями авто, где указаны соответствующие цифры, печатается на корпусе основного модуля.

Полна инструкция лежит здесь https://yadi.sk/i/Qb1RjmszGwN3hA

Подключаемся к шине CAN и к обходчику

Автомобильная охранная система с двусторонней связью и автоматическим запуском двигателя Элитная двустороння автомобильная охранная система SCHER-KHAN MAGICAR 9 с автоматическим запуском двигателя. Обладает функцией подключения к шине CAN автомобиля для чтения и передачи данных.

SCHER-KHAN MAGICAR 9, благодаря применению современных решений, упрощает сложную процедуру монтажа охранной системы на автомобиль: нет необходимости искать сигналы различных электронных устройств по всему авто, количество соединительных проводов сведено к минимуму, инсталлировать сигнализацию можно в самых сложных и труднодоступных участках автомобиля, что значительно увеличивает противоугонные свойства охранной системы за счет возможности ее установки максимально скрытно.

Автосигнализация комплектуется многофункциональным четырехкнопочным брелоком-коммуникатором с ЖК-дисплеем, на большом экране которого отображаются все необходимые данные о состоянии охраняемого автомобиля. Пульт управления обеспечивает двустороннюю связь с автомобилем на расстоянии до 2 000 м. Малейшая угроза и на брелок приходит информация с указанием причины тревоги. О пропущенных сообщениях брелок напоминает хозяину визуально, при помощи уникальных звуковых сигналов, а также посредством виброзвонка.

Технические характеристики

Брелок-коммуникатор

• Многофункциональный 4-кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем
• Отображение информации на ЖК-экране

• Защита от перехвата кодовых посылок MAGIC CODE™ PRO 2
• Раздельные каналы постановки и снятия режима охраны
• Дополнительный код подтверждения снятия с охраны
• Аудиовизуальное подтверждение выполняемых команд
• Вибрационный звонок
• Дальняя связь до 2 000 м с процессорным блоком
• Индикация разряда батареи
• Индикация напряжения аккумуляторной батареи автомобиля
• Индикация температуры в салоне автомобиля
• Индикация текущего времени
• Дистанционный автоматический запуск двигателя с индикацией времени работы с точностью до секунды
• Звуковой и визуальный режимы напоминания о получении тревожного сообщения
• Экономичное питание (один элемент ААА).

Процессорный блок

1. Автоматический запуск двигателя автомобилей с автоматической или механической коробкой передач по таймеру (каждые 2 или 24 часа); по команде с брелока; по команде от внешнего устройства; по достижению температуры -15; -25; +60 °С; по разряду аккумуляторной батареи автомобиля ниже 11,5 В
2. Возможность подключения к шине CAN автомобиля для чтения и передачи данных
3. Возможность работы в режиме SLAVE (управление системой посредством штатного брелока автомобиля) при подключении к шине данных CAN
4. Контроль работы двигателя с помощью датчика уровня напряжения бортовой сети, датчика генератора, датчика тахометрического сигнала
5. Возможность установки точного времени запуска двигателя
6. Персональный код для доступа в салон автомобиля при утере ключа
7. Учет задержки выключения салонного света (три режима)
8. Защита от несанкционированной записи дополнительных брелоков
9. Силовые выходы управления центральным замком автомобиля и замком багажника
10. Силовой выход управления аварийной сигнализацией (две цепи) с отдельной цепью питания
11. Автоматическая постановка на охрану (программируемая функция)
12. Автоматический возврат в режим охраны, если не была открыта дверь
13. Режим охраны без сигналов сирены
14. Скрытая охрана (возможность передачи сигналов тревоги только на брелок) остановка/снятие охраны без сигналов сирены
15. Электронная защита по току всех слаботочных выходов
16. Программирование типа реле блокировки (НЗ или НР)
17. Программирование событий для включения двух дополнительных каналов
18. Функция «Турботаймер» – задержка выключения зажигания от 1 до 6 мин.
19. Охрана с работающим двигателем
20. Запирание и отпирание замков дверей при включении и выключении зажигания
21. Программирование количества импульсов для запирания и отпирания ЦЗ
22. Программирование алгоритма работы ЦЗ для управления функцией «Комфорт» (закрытие электролюка, электростеклоподъемников)
23. Режим ПАНИКА или JackStop™
24. Функция СВОБОДНЫЕ РУКИ для автоматической постановки/снятия режима охраны
25. Предупреждение о включенных габаритных огнях
26. Режим иммобилайзера
27. Служебный режим VALET

СКАЧАТЬ ИНСТРУКЦИИ SCHER-KHAN MAGICAR 9
