Журнал дефектов и неполадок оборудования скачать. Журнал дефектов и неполадок электрооборудования

Форма журнала учета дефектов и неполадок на электрооборудование:
1. Дата и время выявления дефекта
2. Наименование дефекта
3. Должность фамилия, инициалы и подпись работника, обнаружившего дефект
4. Кому сообщено
5. Решение руководителя об устранении дефекта. Подпись, дата
6. Отметка об устранении дефекта. Дата, подпись работника, ответственного за устранение дефекта
7. Примечание

Все записи в журнале должны вестись аккуратно, без исправлений, желательно одними чернилами.
Записи в журнале проводит должностное лицо, отданное приказом по предприятию как его руководитель (начальник), прошедший аттестацию (обучение) по охране труда.

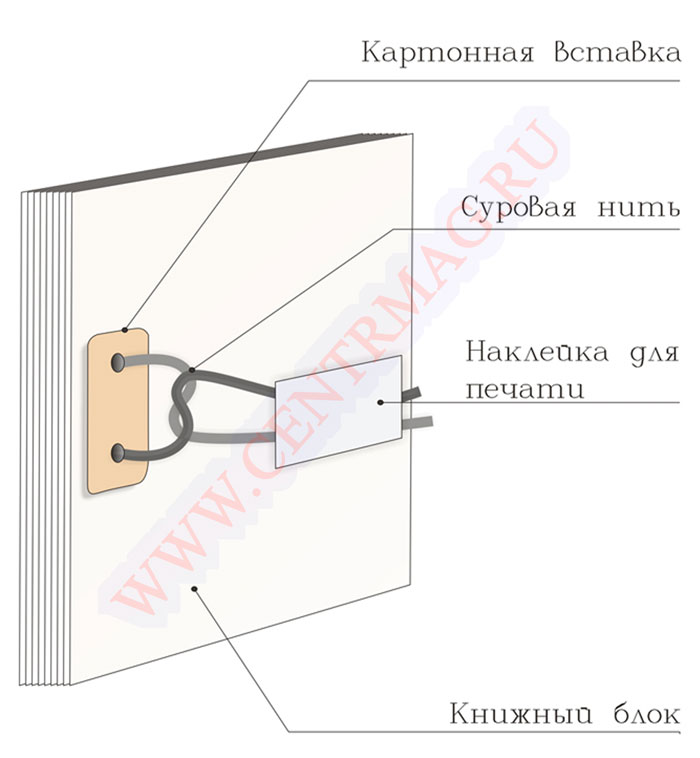

Страницы журнала прошнуровываются, пронумеровываются, оставшаяся часть шнура приклеивается к последней странице частью листа бумаги, на котором указывается количество страниц, все скрепляется печатью организации и подписывается ответственным должностным лицом ведущим учет журналов.
Журналы должны регистрироваться, иметь свой инвентарный номер;
После полного заполнения журнала он сдается ответственному лицу и получает взамен новый. Срок хранения журнала 45 лет.
Цена: 49 руб.

объем которой представлен в табл. 1.1. В зависимости от местных условий объем оператив­ной документации может быть изменен по решению тех­нического руководителя энергообъекта или энергосис­темы.

Таблица 1.1

Оперативная документация необходима для контроля за надежной и экономичной работой оборудования, а так же для контроля за правильностью действий персонала Перечень оперативной документации по каждому рабоче­му месту утверждается техническим руководителем электростанции, сетевого предприятия; по рабочим местам ОДУ и СО-ЦДУ ЕЭС – главным диспетчером ОДУ и СО-ЦДУ ЕЭС. В таблице 1.1 перечислен минимальный объем оперативной документации, позволяющей руково­дителям энергопредприятий и энергосистем следить за нормальной работой оборудования и своевременно при­нимать необходимые решения по его эксплуатации и ре­монту.

Начальник смены каждого цеха (кроме цеха тепло­вой автоматики) и электростанции, диспетчеры энерго­системы, электро- и теплосети имеют оперативную схе­му или схему-макет обслуживаемого участка, которая наглядно представляет схему работающего оборудова­ния и позволяет принимать решения по его переключе­ниям; оперативная схема необходима при сдаче и при­емке смены.

Оперативный журнал имеется у диспетчера энергообъ­единения, электро- и теплосети, начальника смены элект­ростанции и начальников смены каждого цеха. Оператив­ный журнал составляется по форме, приведенной в табли­це 1.7.1, и предназначается для записи в течение смены в хронологическом порядке всех изменений в рабочих схе­мах, о состоянии и режиме работы оборудования, а также дефектов и неполадок, произошедших за смену.

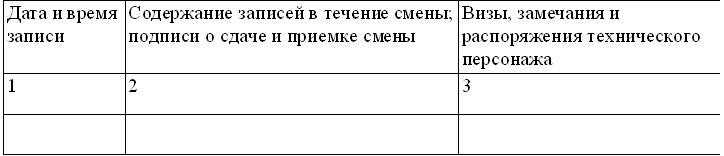

Таблица 1.7.1- Оперативный журнал

Перед началом записей в графе 2 указываются литеры смены (А, Б, В и Г), часы начала и конца смены. В конце записи сдающий смену отмечает состояние основного обо­рудования на конец смены, затем расписываются сдаю­щий и принимающий смену.

Для экономии времени целесообразно иметь штамп с оттиском наименования оборудования и показателей, ха­рактеризующих его состояние в работе, резерве и др.

В графе 1 журнала проставляются дата (число, месяц, год) и время (ч, мин) производства операции. Дата указы­вается только в начале каждой смены, а в остальных слу­чаях - время производства операции.

В графе 2 записывается сущность произведенной опе­рации и указывается, на каком агрегате она произведена. В графе 3 записываются все оперативные распоряже­ния руководящего технического персонала, имеющие срок действия не более суток. В оперативном журнале началь­ника смены каждого цеха в графе 3 начальник цеха или его заместитель ежедневно расписывается в ознакомле­нии с записями начальников смен и заносит в журнал свои замечания и оперативные распоряжения, действующие в пределах суток.

Количество оперативных журналов устанавливается в зависимости от состава оборудования и принятой схемы оперативного обслуживания.

Заполненные оперативные журналы хранятся в тече­ние 3 лет.

Журнал или картотека заявок на вывод из работы обо­рудования, находящегося в управлении и ведении диспет­чера, имеется у диспетчера энергосистемы, начальника смены электростанции и диспетчера электросети и тепло­сети и составляется по форме, приведенной в таблице 1.7.2. В журнале записываются: дата и время получения заявки; от какого энергопредприятия или цеха, от кого (конкрет­ного лица) получена заявка; какое оборудование, на какой срок и для какой цели требуется остановить; даты переда­чи заявки диспетчеру энергосистемы и получения от него ответа; сущность полученного ответа диспетчера электро­сети (на какой срок разрешен останов оборудования, от­каз или другие указания); кому и когда сообщено об отве­те диспетчера электросети. Срок хранения журнала за­явок на вывод работы оборудования - 1 год.

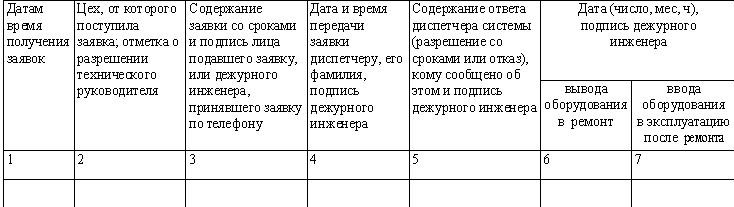

Таблица 1.7.2- Журнал заявок начальника смены электростанции диспетчеру электросети на вывод в ремонт и останов оборудования

Журнал или картотека дефектов и неполадок с оборудо­ванием по форме, приведенной в таблице 1.7.3, имеется у на­чальников смен всех цехов и служит для записи замеченных в течение смены дефектов и неполадок оборудования, устра­нение которых потребует участия ремонтного персонала.

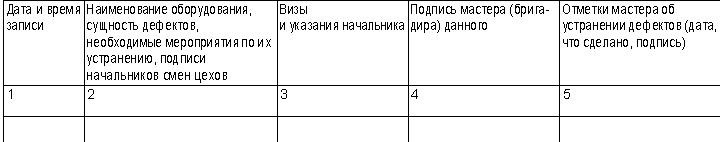

Таблица 1.7.3- Журнал для записи дефектов и неполадок с оборудованием

При записи указываются оборудование, место его рас­положения, обнаруженный на нем дефект и необходи­мые мероприятия для устранения дефекта. Под записями на каждую смену ставится подпись начальника смены цеха.

В графе 3 журнала начальник цеха или его заместитель расписывается в ознакомлении с записями и заносит свои указания.

В графе 4 журнала ежедневно расписывается мастер (бригадир), ответственный за ремонт данного оборудова­ния, в графе 5 тот же мастер отмечает об устранении де­фекта (дата, что сделано и подпись). Количество и место­нахождение журналов дефектов и неполадок с оборудова­нием то же, что и для оперативных журналов.

Журнал для записи дефектов и неполадок в работе теп­ловой автоматики, тепловых защит и контрольно-измери­тельных приборов ведется по форме, приведенной в таб­лице 1.7.4. В журнале делаются записи замеченных в тече­ние смены дефектов и неполадок в работе контрольно-измерительных приборов тепловой автоматики и тепло­вых защит, устранение которых не может быть осуществ­лено дежурным персоналом. Записываются дата, наиме­нование неработающего прибора или неисправность в работе автоматики, сущность повреждения и необходи­мые меры к его устранению. Лицо, проводившее ремонт, отмечает время ремонта и расписывается.

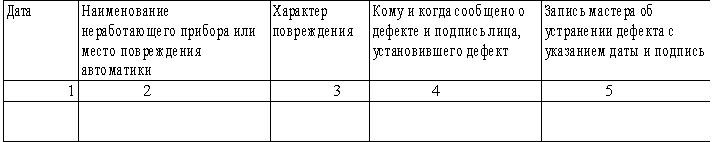

Таблица 1.7.4-Журнал для записи дефектов и неполадок в работе контрольно-измерительных приборов и тепловой автоматики

Количество и местонахождение журналов дефектов и неполадок то же, что и для оперативных журналов. Жур­нал дефектов и неполадок в работе контрольно-измери­тельных приборов и тепловой автоматики может быть ис­пользован при сборе информации о надежности аппара­туры и автоматики, а также для уточнения данных по нор­мированию отдельных ремонтных работ.

В журнале учета работы по нарядам и распоряжениям формы, приведенной в таблице 1.7.5, регистрируются ра­боты по нарядам, при этом фиксируются первичный до­пуск к работе и полное окончание ее с закрытием наряда (распоряжения),

Ежедневные допуски к работе по нарядам оформляют­ся записью в оперативном журнале, при этом указывает­ся только номер наряда. Срок хранения заполненного журнала - 6 мес после последней записи.

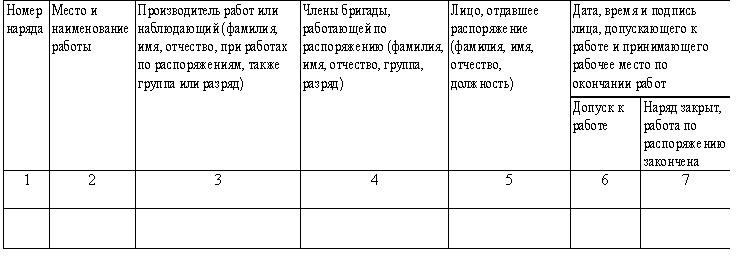

Таблица 1.7.5- Журнал учета работы по нарядам и распоряжениям

Карта уставок технологических защит и сигнализации ведется по форме, приведенной в таблице 1.7.6, и состав­ляется в зависимости от состава оборудования. Значения уставок защит и выдержек времени срабатывания техно­логических защит определяются по данным заводов-изго­товителей основного оборудования либо на основании испытаний и утверждаются техническим руководителем предприятия. Карты уставок должны находиться на вахте в группах, обслуживающих защиты. Аналогично ведутся карты релейной защиты.

В карту заданий авторегуляторам вносятся данные о положении ручек настроечных приборов и переключате­лей, значения сменных сопротивлений, установленных при наладке авторегулятора, дата и фамилия лица, производив­шего настройку. Карта заданий авторегуляторам может храниться в корпусе каждого регулятора или в виде кар­тотеки на вахте.

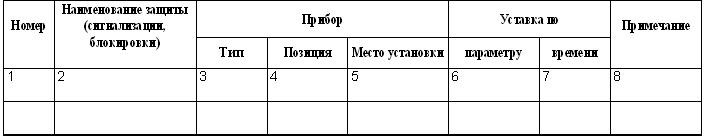

Таблица 1.7.6- Журнал уставок технологических защит, сигнализации, блокировок и АВР

Журнал распоряжений формы, приведенной в табли­це 1.7.7, имеется у диспетчера энергообъединения, началь­ника смены электростанции и начальника смены каждого цеха. В этом журнале записываются все распоряжения вышестоящего технического персонала, имеющие посто­янный характер или срок действия более суток.

Распоряжения в этом журнале записываются лицом, давшим распоряжение с указанием времени и фамилии. Если распоряжения касаются дежурного персонала всех смен, то в графе 3 должны расписываться все начальники смен с указанием даты и времени ознакомления с распо­ряжением. Количество и местонахождение журналов то же, что и для оперативных журналов.

Записи в журналы: распоряжений, РЗА и телемехани­ки, технологических защит и автоматики, технических средств АСУ; в карты уставок РЗА, технологических за­щит и сигнализации, заданий авторегуляторам вносятся административно-техническим персоналом. Эти журналы и карты должны находиться у дежурного персонала вмес­те с оперативной документацией.

Все журналы должны быть пронумерованы, прошну­рованы и скреплены печатью. Записи в журналах должны быть четкими и разборчивыми. Рекомендуется использо­вать при записях чернила разного цвета, например, для оперативного персонала - синие, для технического руко­водителя, начальника цеха, их заместителей - красные.

Таблица 1.7.7-Журнал распоряжений

Административно-технический персонал каждого цеха ежедневно просматривает журналы и принимает необхо­димые меры к устранению дефектов в работе оборудова­ния и нарушений в работе персонала.

В ноябре 1998 г. РАО «ЕЭС России» на все ТЭС с блоч­ными установками в соответствии с типами установлен­ного на них основного оборудования, а также во все энер­госистемы разосланы типовые бланки регистрации эксп­луатационным персоналом операций при пуске и остано­ве энергооборудования.

Цель их внедрения - повышение достоверности реги­страции операций, исключение ошибок при пуске и оста­нове энергооборудования, повышение уровня и качества работы эксплуатационного персонала.
