К обеспечению водоснабжения своего дома с помощью скважины необходимо подходить с максимальной аккуратностью и даже щепетильностью. Основная проблема заключается в том, чтобы обеспечить нормальную работу насосного оборудования и предотвратить попадание грунтовых и почвенных вод в ствол скважины. Для этих целей лучше всего использовать адаптер или установить кессон для скважины своими руками. Это будет надежнее и дешевле. Место под кессон или адаптер для скважины подготавливают заранее, очищают от растительности и верхнего слоя почвы.
Что дает установка кессона на скважину
После окончания работ, связанных с бурением,потребуется не менее недели для окончательного обустройства устья и горловины скважины. Причин, чтобы провести доводочные работы и установить кессон скважины, несколько:
- Прежде всего, потребуется закрыть возможность для попадания грунтовых жидкостей в воду, которую вы будете использовать для питья и бытовых нужд;
- Использовать теплоизоляцию, установка которой позволит предотвратить разрушение и проседание устья скважины из-за размораживания трубы в горловине;
- Установка кессона на водяную скважину обеспечит защиту насосного оборудования, электрических и гидравлических элементов, водопроводной арматуры и вспомогательных устройств.
Важно! Кроме защиты от климатических и погодных факторов, установка кессона позволит сберечь недешевое насосное оборудование от попыток его хищения или разукомплектования.
Больше деталей и полезной информации о защите скважины и кессоне скважины понятно из видео:
Кессон и обустройство скважины на воду
Кессоном по-французски называют изолированный бокс, предназначенный для установки на горловину водяной скважины. Существуют несколько типовых конструкций кессонов. В зависимости от размеров и материала, можно выполнить монтаж бокса и решить, как утеплить конструкцию самостоятельно.
Чаще всего это кирпичные конструкции или боксы из набора бетонных колец. Самыми лучшими принято считать кессоны из листового металла или полипропиленовые пластиковые конструкции огромного размера.
Помещение под установку должно отвечать следующим требованиям:
- Быть прочным и устойчивым на грунте, при любой температуре и осадках;
- Иметь хорошую тепло и гидроизоляцию, оборудовано вентиляционным отверстием;
- Глубина установки бокса выбирается на 20-30 см ниже максимальной глубины промерзания грунта;
- Подведенная внутрь коробки электропроводка должна иметь гидроизоляцию, а водопроводные магистрали одеты в теплоизолирующие чехлы.
Совет! Пол внутри бокса должен закрываться решеткой из резины или перфорированного пластика.
Подготовка к установке кессона
Перед установкой бокса с насосным оборудованием скважину необходимо подготовить к длительной эксплуатации и, прежде всего, обезопасить от риска попадания в устье водозабора неочищенных почвенных и талых вод. Основная опасность состоит в проникновении болезнетворных бактерий и микроорганизмов. Чаще всего отобранную из скважины воду перед использованием не обрабатывают специальными нейтрализующими веществами.
Подготовка к установке заключается в засыпке нерабочего пространства скважины мытым гравием. На одну скважину идет примерно 70-100 литров материала. На следующем этапе необходимо установить в скважину глиняную пробку из тертой и высушенной глинистой массы. После отсыпания пространства между трубой и стенками скважины, оставшиеся несколько метров необходимо залить жидким бетоном. Остатками раствора бетонируют устье в основании металлической трубы, выходящей на поверхность.
Кирпичный или бетонный кессон для скважины своими руками
Самым простым и дешевым способом можно построить кессон на скважине из кирпича или отливкой из бетонной массы в подготовленную опалубку. Размер будущего бокса должен позволять выполнять минимальные работы по обслуживанию насосной аппаратуры, при необходимости заменять ее, ремонтировать с установкой запчастей и узлов.
Типовой размер внутреннего помещения готового кессона чаще всего составляет 1,5х1,5 метра и высотой до 2,5 метров. Последний размер в значительной степени зависит от глубины промерзания грунта в вашей местности. В среднем глубину котлована под установку кессона выбирают около двух метров.
Специалисты рекомендуют перед установкой кессона составить план-схему расположения насоса, напорного бака, электрооборудования, кранов, труб и вентилей. Таким образом, будет понятно, где удобнее всего установить вывод металлической трубы скважины. В некоторых случаях положение вывода смещают от центра к одной из стен.
После изготовления котлована на дно выполняют отсыпку из шлака и делают стяжку из бетона М400. Если почва песчаная, можно не применять армирование. В остальных случаях на пол обязательно необходимо установить сетку из пластиковой или металлической арматуры. Толщина бетонной плиты в итоге должна составить не менее 100 мм. Если корпус кессона предполагается выполнить из кирпича, в этом случае необходимо отступить от стен ямы на 15-20 см. Это пространство впоследствии будет заполнено смесью керамзита и цементного раствора, что позволяет утеплить кессон. Внутреннюю поверхность кирпичных стен необходимо покрыть гидроизоляцией.
Более простым способом будет изготовление кессона отливкой из бетонной смеси. Для этого необходимо вырезать и установить в котлован двойную опалубку из ОСБ или досок. После заливки опалубки смесью бетона на основе керамзита сформируется четырехугольный корпус кессона. Наружную поверхность стен обрабатываем мастикой или гудроном, на внутренней рекомендуется уложить слой вспененного полиэтилена. Таким образом, получим утепленный кессон.
Крышу в обоих случаях выполняют либо под заказ из металлического листа, либо укладывают балки перекрытия из асбестовых труб и заливают бетонной стяжкой. В процессе формирования стен кессона из камня необходимо предусмотреть технологические отверстия для подвода в помещение электропроводки, вывода труб водопровода и вентиляционных отдушин.
Металлический кессон для скважины
Одним из наиболее популярных вариантов кессона принято считать конструкцию из листового металла. В отличие от бетонных или кирпичных боксов, металлический кессон с покрытием получается значительно легче и практичнее. При желании можно купить готовый бокс из оцинкованного или никелированного металла, но стоит такой «домик» на порядок дороже самого дорогого пластикового. Устройство такого бокса легко понять из приведенной схемы.
Металлический кессон достаточно просто можно изготовить и установить своими руками. Чаще всего для постройки бокса используют листовую сталь толщиной 3 мм, реже 4 мм. Конструкция представляет собой каркас из металлических труб или уголка с диагональными распорками. На сваренный каркас электросваркой крепят заготовки для стен, пола и крыши. Каждый шов проваривается дважды с внутренней и наружной стороны.
Потолок бокса усиливают, как минимум, одной двутавровой балкой высотой 100-120 мм. В центре балки приваривают крепление, за которое всю конструкцию кессона можно поднимать с помощью крана. Кроме того, в потолочной плите необходимо вырезать отверстие и установить фланец под крышку. Для входного люка обычно используют готовую пластиковую крышку диаметром 500-600 мм.
После сборки наружную поверхность стен тщательно обрабатывают защитной мастикой или красят составом на эпоксидной основе. Внутреннюю поверхность обрабатывают защитой от коррозии, после чего на стены и потолок укладывается слой теплоизоляции из пенопласта. В потолочной части выполняют установку резиновой или силиконовой муфты, через которую внутрь бокса заводят электропроводку для насоса.
В боковые стенки конструкции вваривают переходные штуцера для подключения внешних водопроводных труб. Прежде чем установить насосный агрегат и напорный бак, в полу вырезают отверстие для металлической трубы скважины. При установке кессона в котлован его вывешивают на стропах и медленно опускают таким образом, чтобы труба скважины вошла в подготовленное отверстие. При необходимости дно котлована подсыпают и выравнивают, чтобы установка кессона была максимально точной. После этого трубу обрезают на высоту 40-50 см, поверх нее одевают стальной стакан из трубы внутренним диаметром чуть больше, чем наружный диаметр трубы из скважины. Установленный стакан приваривают к трубе скважины и к полу кессона.
На следующем этапе выполняют установку электронасоса, напорного бака, переходные водяные магистрали чаще всего паяют из полипропиленовых труб для пластиковых водопроводов.
После установки кессона на скважину пространство между стенами котлована и установленной конструкцией засыпают сначала песком, а затем смесью щебеночного отсева и песка. При правильной установке конструкция бокса возвышается над уровнем грунта на 40-50 см. Интересные подробности установки и обустройства металлического кессона на скважину можно получить из видео:
Заключение
В отличие от кирпичной или бетонной постройки, металлический вариант не требует бетонной фундаментной плиты, поэтому его изготовление и установка происходит значительно быстрее и с меньшими затратами.
Каждый владелец только что пробуренной скважины знает, что работы по обустройству автономного водоснабжения еще очень далеки от завершения и потребуют серьезных финансовых затрат и усилий. И если хочется хоть немного сэкономить, стоит попробовать собрать и установить кессон для скважины своими руками. Для этого не нужно быть Левшой из сказки, достаточно иметь представление о строительных работах.
Устройство кессона и виды этих конструкций
Большинство владельцев предполагают использовать скважину круглогодично. Однако мало кто может похвастаться небольшим годовым перепадом температур. Чаще всего летом нас ждет жара, а зимой – сильный мороз. Эксплуатировать скважину в таких условиях можно, но с определенными ограничениями. Вода, поступающая на поверхность, при отрицательных температурах замерзнет и разорвет или испортит оборудование.
Поэтому владельцу скважины нужно в первую очередь обеспечить стабильные положительные температуры для оголовка конструкции. Сделать это достаточно просто, установив кессон.
Неважно, из какого материала будет выполнена конструкция, устройство кессона для скважины предполагает защиту оборудования от неблагоприятного воздействия низких температур и от затопления его паводковыми водами или обильными осадками. Некоторые виды емкостей можно сделать своими руками
Герметичная емкость, в которую помещается оборудование, не даст ему промерзнуть в самые сильные холода. Форма кессона может быть любая, а размеры выбираются таким образом, чтобы было достаточно места для всех аппаратов, и человек мог туда спуститься для их обслуживания. Емкости могут быть изготовлены из:
- Пластика. Практичный вариант, отличающийся отличной герметизацией и легкостью в монтаже. Недостаточную жесткость материала можно компенсировать заливкой установленной емкости по контуру бетоном.
- Бетона. Долговечная конструкция с достаточно сложным монтажом. Требует дополнительной гидро и теплоизоляции.
- Кирпича. Хорошие эксплуатационные характеристики и сложный монтаж.
- Металла. Достаточно прочный и долговечный вариант. Материал, из которого изготовлен кессон, подвержен коррозии, поэтому понадобится дополнительная гидроизоляция.
Самостоятельно сооружаем бетонный кессон
Перед началом работ нужно определиться, необходима герметичная емкость или же нет. Первый вариант выбирают в случае высокого уровня грунтовых вод и в таком случае обязательно обустраивают бетонный пол, во втором можно обойтись без него, подсыпав дно щебенкой. Так же нужно выяснить размеры будущего сооружения. Если оборудование для скважины будет находиться в помещении, минимальный размер кессона – 1х1х1 м, если в емкости – 1,5х1,5 м высотой порядка 1,8 м.
Процесс сооружения бетонного кессона проходит в несколько этапов. Давайте разберемся подробнее.
Обустройство котлована под конструкцию
Вокруг обсадной трубы выкапывается яма нужных размеров. На дно слоем порядка 15 см засыпается щебень. Перед началом работ стенки ямы лучше всего обложить фундаментной пленкой, которая защитит конструкцию от попадания грунтовой воды.
Стенки ямы лучше всего обтянуть пленкой: так грунтовые воды не проникнут внутрь
Монтаж сетки из арматуры
Отступая от стенок ямы около 7-8 см, вяжется сетка из арматуры. Ее высота зависит от размеров будущего сооружения. Лучше всего заливать всю конструкцию целиком, но это далеко не всегда возможно и тогда монтаж кессона для скважины делится на несколько этапов. Соответственно на первом устанавливается ряд арматуры нужной высоты шагом примерно 30х30 см.
Если планируется поэтапная заливка сооружения, опалубка выставляется на высоту около половины сооружения
Установка опалубки конструкции + заливка
Опалубку можно собрать из старых брусков и досок. Специалисты советуют обтянуть ее при помощи строительного степлера полиэтиленовой пленкой. Так будет гораздо проще снять конструкцию с застывшего бетона. После установки опалубки заливается бетон. Если бетонирование ведется поэтапно, то после «схватывания» материала предполагается повторение операций сборки арматуры, установки опалубки и заливки до тех пор, пока не получится конструкция нужной высоты.
Стенки конструкции заливаются бетоном до достижения ими нужной высоты
После полного просыхания сооружения в стенках кессона перфоратором поделываются отверстия для подведения необходимых водопроводных труб. В месте прохода через бетон на детали надеваются металлические гильзы.
Зазор между гильзой и трубой заделывается монтажной пеной, между бетоном и гильзой – раствором.
Места ввода водопроводных труб в кессон герметизируются
Сооружение опалубки для крышки
Конструкция представляет собой деревянный щит, уложенный на бруски. Для ее сооружения берется прочный материал. Примерно шесть брусков вертикально выставляются на доски, поверх горизонтально укладываются еще бруски. Все скручивается саморезами. К получившейся основе крепятся доски опалубки. В конструкции должно быть предусмотрено отверстие для люка, на которое устанавливается деревянный короб нужного размера. Получившуюся конструкцию перед заливкой нужно еще усилить снизу брусками.
Опалубка крышки представляет собой деревянный щит, усиленный снизу брусками
Размышляя как сделать кессон для скважины с более прочной крышкой, можно выбрать вариант усилить конструкцию, пустив по периметру арматуру шагом 5х5. Остальную можно вязать шагом примерно 15х15. При необходимости к арматуре будущей крышки закрепляются металлические трубы-выводы для вентиляции и поливочного шланга.
Заливка крышки бетоном
Сооружение заливается бетоном. Закрепляется люк.
Для обустройства люка выполняется специальная бетонная горловина
Кессон из бетона готов. При необходимости его стенки можно обработать гидроизолирующим составом, поскольку бетон очень гигроскопичен, и утеплить. Похожим образом можно обустроить и кирпичный кессон. Только в этом случае для возведения стен используется кирпичная кладка.
Сборка и установка металлической конструкции
Традиционный металлический кессон для скважины – одно из наиболее популярных решений. Объясняется это тем, что такое сооружение достаточно легко собрать самостоятельно. Понадобится лишь достаточное количество металла, толщиной 4-5 мм и сварочный аппарат. Выполняют такие емкости в форме параллелепипеда, куба или цилиндра. Последний вариант наиболее прост в изготовлении. При выборе формы кессона нужно учитывать, что количество сварочных швов напрямую влияет на срок службы конструкции. Чем их меньше, тем, соответственно, меньше потенциально опасных для коррозии участков.
Металлический кессон легко изготовить своими руками, если вы знакомы со сварочными работами
В дне любой по форме емкости обязательно выполняется отверстие для обсадной трубы, несколько большего, чем у нее диаметра. К отверстию приваривается гильза, которая должна легко надеваться на обсадную трубу. В стенки ввариваются ниппеля для водопроводных труб. На верху сооружения должен располагаться люк, через который можно будет спуститься внутрь.
Это все конструктивные особенности кессона. Внутреннюю поверхность емкости обязательно нужно загрунтовать, а наружную – покрыть несколькими слоями битумной мастики для защиты от коррозии.
Монтаж конструкции производится достаточно просто. Кессон устанавливают на бруски над приготовленным котлованом. Гильзу надевают на обсадную трубу и, убрав подпорки, осторожно опускают сооружение вниз. Затем вставший на дно ямы кессон выравнивают по уровню. Через подготовленные ниппели в емкость заводят трубы, устанавливают оборудование. Практика показывает, что верхнюю часть металлического кессона лучше утеплить и поверх металлического люка сделать еще один, утепленный.
Таким образом, самостоятельная установка кессона для скважины вполне возможна. Конечно, это достаточно ответственное и хлопотное дело, но при желании с ним можно справиться. Сделанные своими руками конструкции прослужат много лет, обеспечивая бесперебойный поток воды из скважины на участке.
Кессонами называют особые емкости, предназначенные для защиты скважин от неблагоприятных факторов окружающей среды и установки водоподающего оборудования. Сделать такое герметичное устройство вокруг обсадной трубы владелец загородного дома при желании может и самостоятельно.
Варианты кессонов
Перед тем как приступать к монтажу подобного устройства своими руками, хозяину жилого дома или дачи следует, конечно же, определиться с его видом. Устанавливаться над оголовками скважин загородных домов могут кессоны, различающиеся по:
- форме;
- использованному для изготовления материалу;
- размерам.
По форме кессоны чаще всего бывают цилиндрическими или кубическими. Преимуществом емкостей первой разновидности является то, что они способны очень хорошо сопротивляться давлению окружающего грунта. К плюсам же кубических кессонов в первую очередь относят простоту их монтажа.
По материалу изготовления подобные скважинные устройства классифицируются на:
- металлические;
- пластиковые;
- железобетонные.
Основными достоинствами пластиковых кессонов считаются простота установки и устойчивость к коррозии. Металлические емкости этого типа ценятся прежде всего за высокую степень прочности. Плюсами же железобетонных кессонов, по мнению большинства владельцев загородных домов, являются долговечность, дешевизна и относительная простота в монтаже.
Какими могут быть габариты
Определившись с формой и материалом кессона, следует также подумать о том, какие он будет иметь размеры. Ориентироваться при выборе габаритов такой емкости лучше всего на существующие промышленные стандарты и нормативы.
Металлические кессоны, к примеру, обычно имеют такие размеры:
- 2000:1200:1200 мм при толщине стали в 3-10 мм;
- диаметр в 1000 мм при высоте 2 м и толщине стенок в 3-8 мм;
- 4000:1500:2400 мм при толщине стенок в 3-10 мм.
Диаметр рабочей камеры пластиковых емкостей чаще всего равен 955 или 1270 мм. Бетонные кессоны обычно заглубляют в грунт на 2 метра и делают размером 1000:1000 мм.
Порядок выполнения работ
Монтируются скважинные кессоны в несколько этапов:
- Вокруг оголовка скважины выкапывается котлован. Глубина его должны быть на 40 см больше высоты будущего кессона.
- Выкапывается траншея под водопровод.
- Производится геологическое исследование дна приямка. Если существует вероятность того, что весной подземные воды поднимутся выше его уровня, проводятся гидроизоляционные работы.
- На дно ямы насыпается песок слоем примерно в 10-15 см.
- Поверх песка на брусочки толщиной 3-4 см устанавливается арматурная сетка.
- Производится заливка дна цементным раствором. Толщина бетонного слоя на дне ямы должна составлять не менее 5-8 см.
После того как котлован будет полностью готов, обсадная труба обрезается так, чтобы ее остаток возвышался над бетонным дном примерно на 30 см.
Монтаж стального кессона
Устройства этой разновидности своими руками обычно делают из листовой стали толщиной 4-6 мм. Изготавливают металлическую защитную емкость для скважины следующим образом:
- из стали сваривают куб;
- прикрепляют к нему дно с вваренной в него гильзой, диаметр которой должен немного превышать диаметр обсадной трубы;
- приваривают горловину с люком;
- вваривают вентиляционный ниппель;
- на боковых стенках обустраивают ниппели под кабель и трубу.

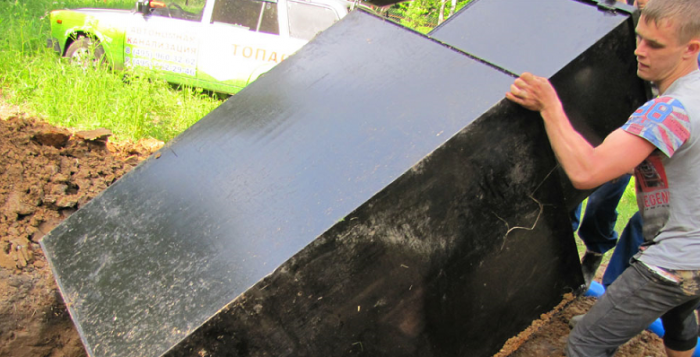

На следующем этапе кессон устанавливается в яму. Далее порядок действий должен быть таким:
- кессон приваривается к обрезанной обсадной трубе;
- производится обратная отсыпка емкости песком или грунтом.
Для того чтобы продлить срок службы кессона, перед установкой в яму его желательно гидроизолировать двумя слоями битумной мастики по внешней стороне. При желании утеплить металлическую емкость, к ней нужно заранее дополнительно приварить специальные крючки под плиты минеральной ваты.
Как сделать железобетонный кессон
Для заливки защитной емкости этого типа используется деревянная опалубка. Производится монтаж железобетонных кессонов следующим образом:
- с помощью распорок на расстоянии примерно в 10-20 см от стенок котлована устанавливается опалубка;
- между стенками приямка и опалубкой монтируется арматурная сетка;
- производится укладка бетонной смеси.
Снимать опалубку с залитого таким образом кессона можно примерно по прошествии суток. Конечно же, в одну из стенок бетонной емкости следует вмонтировать патрубки под водопроводную трубу и кабель. На заключительном этапе поверх готового устройства нужно установить пластиковую или сваренную из металла утепленную крышку на петлях.
Кессон из армированных бетонных колец
Емкость этой разновидности также будет отлично защищать скважину и к тому же прослужит очень долго. Однако, поскольку весят железобетонные кольца много, для их установки в приямок придется нанимать спецтехнику. В данном случае владельцу скважины при монтаже кессона нужно будет выполнить следующие действия:
- срезать с первого кольца после его установки в котлован с помощью болгарки крепежные петли;
- по верхнему краю кольца уложить бетонную смесь толщиной в 1.5 см;
- после установки второго кольца и крышки заделать щель между ними строительной пеной.
Самостоятельный монтаж пластикового кессона
Емкость этой разновидности сделать своими руками получится вряд ли. Пластиковые кессоны обычно просто приобретают у поставщиков в уже готовом виде. В этом случае монтаж будет заключаться только собственно в установке емкости в выкопанный котлован с залитым бетоном дном. Для подготовки кессона к эксплуатации также нужно будет:
- вырезать в его дне отверстие под обсадную трубу;
- установить в отверстие и герметизировать муфту.
Монтировать пластиковую емкость в вырытый колодец следует таким образом, чтобы ее горловина немного выступала над поверхностью грунта. Если это условие не будет соблюдено, весной в кессон обязательно нальется талая вода.
Выкапывать котлован под кессон любой разновидности желательно не симметрично, а с небольшим сдвигом в одну сторону. Такое устройство кессона в последующем позволит более эргономично расположить в нем скважинное оборудование.
Как протянуть водопровод
Траншею под трубу к кессону копают ниже уровня промерзания грунта. Укладывают магистраль не непосредственно на ее дно, а на предварительно насыпанную песчаную подушку толщиной в 10 см. Для большей надежности внешнюю водопроводную трубу желательно дополнительно утеплить с использованием минеральной или стекловаты.
Кабель для подключения скважинного оборудования можно пропустить прямо по той же траншее. В этом случае в последнюю предварительно укладывается утепленная водопроводная труба. Затем магистраль присыпается землей слоем примерно в 20 см с трамбовкой. Далее по траншее прокладывается труба ПНД с протянутым внутри нее кабелем. На заключительном этапе все засыпается грунтом доверху.
Монтаж оборудования
После того как кессон будет установлен, а водопровод и кабель проложены, можно приступать к установке насоса. Опускают этот скважинный агрегат в шахту на тросе. При этом предварительно к нему в соответствии с инструкцией от производителя присоединяют водоподающую трубу и кабель. Сам трос к насосам обычно крепится через специальные ушки.
Остановить погружение агрегата в шахту нужно сразу после того, как он достигнет глубины в 1 м над ее дном. После установки насоса верхнюю часть скважины следует закрыть оголовком.
Практически каждого хозяина волнует вопрос сохранения своего урожая, который обычно отправляется после сбора в погреб. Раньше для этого использовались обычные ямы, что обкладывались кирпичом. Но сегодня существует другое решение, которое является более удобным и выгодным. Это - погреб-кессон, в котором всегда поддерживается оптимальная температура, подходящая как для свежих продуктов, так и для консервации, а также отсутствуют любые предпосылки для затопления водой. Сегодня поговорим о том, как сделать кессон для погреба.
Характеристика и достоинства кессона
Хранить фрукты, овощи и корнеплоды, бутылки с вином, а также различные соленья и консервированные съестные запасы, приготовленную на зиму, принято хранить в теплом сарае или отдельно стоящем хранилище, погребе или подвале под домом. Наиболее удобным и доступным местом для этих целей считается подвальное помещение под домом.
Ранее хранение припасов осуществлялось в яме, изготовленной из бетона, кирпича или древесины. Но недолговечность и негерметичность этих материалов говорят против них. Кирпичная кладка и бетон портятся со временем, а дерево подвергается воздействию грибка, плесени и грызунов. К тому же в нашей климатической полосе непросто отыскать место с низким уровнем грунтовой воды, поэтому погреб в любой момент может залить водой, и провизия не пострадает.
Однако сейчас таким строениям найдена достойная альтернатива, которая позволяет отказаться от изжившего себя решения - кессон для погреба. Кессон является своего рода сухой камерой, которая может образовать воздушный карман в водонасыщенном грунте или под водой. Изначально этот вид погреба использовался только под водой, но вскоре сфера его применения значительно расширилась.
Сегодня погреб-кессон имеет вид окружности или параллелепипеда, который имеет люк и горловину. Толщина потолка и стен может достигать 16 миллиметров, ведь им нужно противостоять давлению со стороны почвы и грунтовых вод. От образования сырости и переизбытка влаги внутри таких конструкций предусмотрена приточно-вытяжная вентиляция. Чтобы кессон не всплывал под напором грунтовой воды, имеется специальная анкеровка.
Давайте рассмотрим достоинства кессона для погреба. Кессоны для погреба отлично себя зарекомендовали в любых условиях, даже в низинах и на участке, который характеризуется высокими грунтовыми водами, так как являются полностью герметичными строениями. Как известно, большинство погребов страдает от грибка, но кессону это не грозит. Также не стоит также опасаться, что овощи и продукты, которые вы храните в кессоне, приобретут специфический запах.
Кессон-погреб можно смонтировать в любом желаемом месте, например, в доме, гараже, под кухней или сараем, а иногда - и вовсе на открытой местности. Если вы проведете все необходимые процедуры по гидроизоляции строения, то сможете защитить погреб от проливных дождей, аварий на водопроводе или большой массы грунтовых вод. Также кессон гораздо больше защищен от проникновения воров, в сравнении с классическими погребами.
Классификация кессонов
На данный момент существует несколько видов кессонов для погреба. Давайте разберемся в этом более подробно:
- Конструкции из железобетона. Железобетонные кессоны выполняются из бетонных колец. Стоит оговориться, что перед началом установки кессона для погреба из бетонных колец необходимо подготовить хорошее основание. После размещения всех колец сверху устанавливается прочная крышка. Если вы планируете делать погреб из железобетона, необходимо обязательно провести качественную гидроизоляцию, которая осуществляется с водонапорной стороны. К недостаткам этого варианта можно отнести слишком тяжелый вес, который значительно затруднит установку и проведение гидроизоляции. К тому же железобетонные кессоны являются довольно дорогими. Поэтому с финансовой точки зрения лучше выбрать другой вид. Владельцы железобетонных кессонов рекомендуют выбирать металлические или пластиковые конструкции.
- Конструкции из металла. Такие погреба можно назвать самыми популярными. Они изготавливаются из стальных листов толщиной примерно в 20 миллиметров, впоследствии из них сваривается герметичный куб с внутренней лестницей и встроенным люком, который обязательно обрабатывается специальным антикоррозийным покрытием. Подобная конструкция способствует поддержанию внутри погреба оптимальной температуры для хранения овощей и консервации. Возможно, в яму будут поступать грунтовые воды, поэтому необходимо сделать специальный перепускной клапан.
- Конструкции из пластика. Пластиковый погреб-кессон не нуждается в антикоррозийной обработке. К тому же он обладает малым весом, поэтому при установке такого кессона вам не понадобится дополнительная техника. Также следует знать, что пластиковая модель наделена высокой герметичностью, поэтому также нет надобности проводить гидроизоляционную защиту. Пластиковый кессон может работать безотказно на протяжении пятидесяти и более лет.
Погреб-кессон своими руками
В последнее время кессон стал широко использоваться среди дачников и огородников. Многие владельцы домов знают, что уровень грунтовых вод может часто подниматься и портить запасы фруктов и овощей. А погреб-кессон может обеспечить провизии надежную защиту от воды. При правильном хранении овощи и корнеплоды будут оставаться свежими всю осень, весну и зиму, а домашняя консервация - храниться на протяжении многих лет.
Изготовление металлического кессона
При выборе места для кессона помните, что рекомендуется строить погреб в середине пространства подполья, чтобы его стенки могли постоянно обдуваться свежим воздухом. Чаще всего погреб располагают в подполье кухни. В этом случае вход лучше сделать через пол помещения, заранее предусмотрев проход со ступенями. Люк должен хорошо закрываться крышкой, которая должна размещаться на одном уровне с полом. Желательно сделать крышку из тех же досок, что и пол.
Кессон необходимо устанавливать еще до строительства основного помещения. Внимательно осмотрите поверхность, на которой планируется устанавливать кессон. Если ваш участок расположен на высоком и сухом месте, проблем возникнуть не должно. Но если почва является болотистой, придется хорошо потрудиться. Специалисты рекомендуют выбирать сварной металлический кессон, так как он отличается большой надежностью. Но вы можете отдать предпочтение и пластиковой модели.
Вы можете приобрести уже готовую конструкцию в специальных магазинах или заказать погреб по собственным меркам. Но если вы владеете определенными навыками и имеете подходящее оборудование, то можно попытаться изготовить кессон для погреба своими руками. Форма погреба может быть круглой, квадратной, шестигранной, эллиптической, прямоугольной.
Помните о том, что швы кессона должны хорошо провариться снаружи и внутри, чтобы внутрь не могла проникнуть вода. Если вы плохо приварите швы, коррозийное разрушение наступит очень быстро, и вам придется проводить дорогостоящий ремонт. Пол и стенки кессона обязательно изготавливают из металла, а вот верхнюю часть можно сделать из дерева или бетона.
Обустройство котлована и водосборника
После этого вам необходимо рассчитать размер будущего котлована и разметить территорию. Для обустройства кессона из металла требуется выкопать яму с глубиной не менее 2,5 метров. Разметку котлована стоит выполнять таким образом, чтобы между его стенами и стенками кессона оставалось расстояние размером в половину метра.
Такой зазор необходимо сделать по всему периметру. При этом постарайтесь сохранить дерн, чтобы стенки котлована не осыпались. Во время рытья котлована для кессона своими руками могут возникнуть проблемы с водой, которая скопилась в верхнем слое торфа. Торф подпирает глина, которая не дает воде уйти вниз. Поэтому когда вы удалите верхний слой и увидите глину, там может оказаться вода.
Чтобы справиться с этой проблемой, в центре котлована следует выкопать яму глубиной примерно на штык лопаты. Должно получиться что-то похожее на водосборник. Когда выкопаете котлован необходимой глубины, засыпьте дно песком, чтобы получилась некая подушка толщиной в десять сантиметров. Для надежности можно стенки и дно кессона обмазать гудроном.
Гидроизоляция погреба-кессона
Перед установкой металлического кессона его стенки необходимо обработать специальным антикоррозийным покрытием. Также вы можете применить окрасочную гидроизоляцию. Для этого следует купить специальный состав. Также вы можете самостоятельно сварить битумную мастику в котле. Битум следует загрузить в котел примерно на третью часть его объема, поставить на огонь и ждать до тех пор, пока не исчезнет вся влага. Это произойдет, когда масса перестанет пениться.
После этого необходимо влить расплавленный битум тонкой струйкой в открытую посуду с бензином и перемешать получившийся состав. Для грунтовки внешних стен металлического погреба-кессона следует взять битум и бензин в пропорции 1:3, для первого слоя покраски - 1:1, а для следующих слоев - 3:1. Покрытие этим составом должно быть сплошным и усиленным в острых местах.
Устройство теплоизоляции кессона
Здорово, что в погреб не проникает вода, но с другой стороны температура в кессоне является очень высокой. По этой причине с металлических стенок будет стекать вода, а продукты - быстро загнивать. Чтобы справиться с этой проблемой, следует установить хорошую тепловую изоляцию. Постарайтесь хорошо изолировать дно погреба и его стенки.
Кессон желательно установить на глиняный изоляционный слой, толщиной в 200-250 миллиметров. Внешние стороны погреба лучше изолировать жирной густой глиной с такой же толщиной. Для большей надежности рекомендуется оштукатурить внутренние стенки погреба и пол при помощи цементного раствора со слоем в 20 миллиметров.
Чтобы это выполнить, необходимо натянуть на стальной каркас из проволоки, что имеет толщину в 6 миллиметров, стальную сетку с ячейками не более 30х30, привязать проволоку к каркасу и оштукатурить стены. После этого следует сделать бетонный состав и уложить его на пол слоем в 35 миллиметров. Когда вы разровняете и загладите его, штукатурка должна хорошо просохнуть. Внутренние стены металлического кессона для погреба можно утеплить одеялами или стеклянной тканью с заполнением. Между полотнами ткани следует положить стекловату.
Установка кессона в котлован
После этого вы можете опустить кессон в котлован. Сначала с двух сторон следует вертикально опустить бревна. Они будут служить в качестве направляющих и ограничителей, что позволит вам установить кессон точно по центру. Кессон можно опустить при помощи лебедки, которая закрепляется за оставленный пень. Необходимо, чтобы один человек постоянно ослаблял трос, а другие - направляли каркас при помощи ваг и удерживали его от раскачки.
На этом этапе также могут возникнуть определенные трудности, когда кессон играет роль «плавающего корабля». Если в вырытую яму будет постоянно поступать вода, кессон будет всплывать. По этой причине необходимо установить гидрозатвор. Для этого следует заполнить глиной расстояние между стенками погреба и котлована. Каждый слой следует обязательно трамбовать. Гидрозатвор лучше устроить ниже глубины промерзания, на глубину примерно в полтора метра.
Как бы качественно ни был сделан гидрозатвор, он не может дать полной гарантии от поступления воды под дно погреба. Поэтому опасность всплытия остается. Чтобы ее исключить, следует при устройстве кессона для погреба руководствоваться принципом подводной лодки: для этого в балластные емкости набирается вода, воздух вытесняется и лодка получает отрицательную плавучесть. На дне кессона нужно проделать отверстие с вваренным патрубком.
Первое время его можно не заглушать, а оставить открытым. Когда пройдет первый дождь, в погребе будет примерно полметра воды, которую нужно вычерпать. После повторных дождей воды будет набираться очень мало, и скоро погреб не будет ее впитывать. Верховодка сама заполнит все трещинки водянистой глиной, прочно установит погреб и изолирует его от самой себя. После этого патрубок можно заглушить, но в первый год пользования кессона можно этого не делать.
Обустройство погреба-кессона
После установки кессона своими руками его необходимо оборудовать. На рынке существует огромный выбор ящиков и полочек для хранения продуктов, которые можно установить по периметру кессона. Вдоль одной стены можно сделать специальные ограждения со стенками и полом для хранения корнеплодов, например, картофеля, свеклы, моркови и т.д. Ширина ограждения должна равняться одному метру.
Также вы можете установить вдоль другой стены специальные стеллажи из досок с несколькими ярусами, расстояние между которыми должно равняться примерно 0,4 метра. Стеллажи обязательно должны опираться на деревянные стойки, которые выполняются из брусков. На таких стеллажах удобно хранить капусту и другие овощи, а также различные соленья, соки, компоты и варенья.
Устройство погреба-кессона своими руками - это не только установка полок и ящиков, это еще и сооружение вентиляции, подвод электроэнергии и, конечно же, крепление лестницы. Помните, что металлический кессон должен иметь трубы для вентиляции, иначе там будет присутствовать сырость. Вы можете установить вентиляционную трубу с ветроулавливанием. Для вентиляции небольшого помещения этого должно быть достаточно. Также вы можете поставить какие-то абсорбирующие материалы, которые будут впитывать влагу.
Чтобы вы могли спуститься в погреб без проблем, нужно установить удобную наклонную лестницу, шириной не менее полметра, которую изготавливают из дерева или металлических уголков. Лестницу следует хорошо закрепить с обоих концов, чтобы она не двигалась и не шаталась. Желательно закреплять ступени при помощи гвоздей с широкой шляпкой или металлических шайба.
Также вы можете сделать так, чтобы можно было попадать непосредственно в погреб попадать из самого дома. Для этого прорезают в полу лаз - отверстие размерами 0,7 на 0,7 метра. Впоследствии нужно установить на этот лаз щит, сооруженный из досок. Подход к люку, который закрывает кессон, должен быть заметным и безопасным. На крышке лаза стоит устроить тканевый коврик, который должен плотно входить в раму или коробку лаза. Толщина коврика должна составлять не меньше 50 миллиметров.
Вы можете осветить свой погреб электрической или керосиновой лампой, фонарем или свечами. При этом помните о пожарной безопасности и о том, что желательно не оставлять в кессоне керосин, поскольку продукты могут пропитаться его запахом. После заполнения погреба продуктами верх кессона засыпают теплоизоляционным материалом: торфом, опилками, мхом, шлаком или керамзитом. Первые три засыпки в силу их горючести следует покрыть сверху слоем земли, песка, шлака или керамзита.
Таким образом, после обустройства погреба-кессона своими руками старайтесь содержать свой погреб в чистоте и время от времени проветривать его. Внутри должно быть достаточное количество кислорода и минимум ядовитых газов. Летом рекомендуется просушивать кессон. Если вы обнаружили трещины, необходимо обмазать их глиной и покрыть известковой штукатуркой, смешанной с песком, разровнять покрытие, загладить его штукатурной лопаткой и хорошо просушить. Во время этой процедуры старайтесь не мыть пол в кессоне - просто протирайте его влажной тряпкой. И внимательно следите, чтобы овощи в вашем погребе не начали гнить!
Кессон из металла является распространенной конструкцией, представляющей собой сваренную из металлических листов емкость. Имея сварочный аппарат, навыки сварного дела и листовую сталь, емкость можно сварить в домашних условиях .
Сейчас в продаже появились емкости из более дешевого и долговечного материала, но все же металлические конструкции до сих пор остаются актуальными.
Устройство и назначение
Конструкция кессона довольно проста. Бак состоит из основной камеры, входной горловины и металлической лестницы для спуска в камеру. Горловина емкости закрывается люком.
Главным требованием к металлической емкости является ее герметичность, покрытие антикоррозийным составом, утепление.
Первоначально баки предназначались для выполнения подводных работ. В настоящее время область применения их увеличилась:
- защита скважины от сточных вод и от того, чтобы зимой в насосном оборудовании замерзала вода;
- улучшение акустики в архитектуре;
- использование в газовой и сталелитейной промышленности;
- применение для обустройства колодцев, канализаций, хранения овощей на даче.
Существующие разновидности
В зависимости от назначения кессон изготавливают разных форм и размеров. По используемому материалу емкости разделяют:
- железобетонная конструкция может быть выполнена из монолитных стен из бетона, кирпича, бетонных колец. Сооружение имеет большой вес, требует хорошей гидроизоляции, очень трудоемкое в строительстве;
- металлический бак сварен из листового железа. Требует хорошей гидроизоляции, так как сильно подвержен коррозии. Современный производитель предлагает емкости из нержавеющей стали. Они отличаются длительным сроком эксплуатации, но их недостаток заключается в высокой стоимости;
- пластиковые баки долговечны. Не подверженность коррозии дает возможность отказаться от дополнительной гидроизоляции. Недостатком является деформация пластиковых стенок от давления грунта.
Металлические баки бывают двух видов:
- Для скважин наиболее выгоден бак цилиндрической формы. Горловина может быть любой формы: круглой, квадратной и т.д. Достоинство цилиндрического бака заключается в небольшом количестве сварочных швов. Они наиболее подвержены коррозии и могут лопнуть от давления грунта, нарушив герметичность емкости.
- Емкости квадратной или прямоугольной формы больше подходят для обустройства какого-либо хранилища. Для противодействия давлению грунта на стенах бака приваривают ребра жесткости. Горловину так же изготавливают любой формы.
Возьмите на заметку: кустарное производство емкостей позволяет сваривать баки из металла любой формы по желанию хозяина, например в виде ромба, треугольника и т.д.
Варианты применения металлических емкостей
Область использования кессонов широка:
- установив на дачном участке квадратный или прямоугольный бак, можно соорудить отличный погреб для хранения овощей. Наиболее выгодна конструкция на сыром земельном участке. Герметический кессон не допустит попадания влаги внутрь погреба;
- в гараже с кессона можно сделать смотровую яму. Главным условием установки конструкции является капитальная постройка. Емкость дорогостоящая, и, если ее установить в переносном гараже, который со временем будет демонтирован, это приведет к непредвиденным растратам. Если у вас нет дачного участка, то в гараже с емкости получится сделать отличный погребок;
- в канализационной системе емкости применяют для обустройства отстойников, монтажа водоподъемного оборудования, защиты водозаборных скважин;
- на автомойках емкости можно поставить для сбора грязной воды;
- артезианскую скважину бак защищает от затопления сточными водами. Насосное оборудование содержится в чистоте, сухой среде и защищено от морозов.
Какая должна быть глубина скважины для питьевой воды:
Самостоятельное изготовление
Имея сварочное оборудование и навыки, бак можно изготовить самостоятельно:
- Круглую или квадратную емкость для скважины сваривают из листовой стали толщиной 4-6 мм. Сверху приваривают горловину с люком и вваривают ниппель для вентиляции. Для спуска в камеру устанавливают металлическую лестницу. На боковых стенках вваривают ниппеля из отрезков трубы для прохождения водопровода и электрического кабеля.
- В днище со смещением от центра в сторону стенки прорезают отверстие и вваривают 150 мм гильзы. По диаметру она должна быть немного больше обсадной трубы скважины. На наружные стенки квадратного бака приваривают ребра жесткости для усиления конструкции.
- Прямоугольную или квадратную емкость для погреба изготовляют аналогично. Только листовой металл применяют толщиной не менее 10 мм и приваривают усиленные ребра жесткости. Такое усиление конструкции связано с увеличенным давлением грунта на большие размеры бака. Ниппель вваривают только сверху для вентиляции.
- Горловины может быть две: одна шириной не менее 1м для спуска людей, вторая с размерами, удобными для загрузки провизии. Снаружи к стенам, на расстоянии 500 мм друг от друга, приваривают крючки или полоски из стали для крепления утеплителя.
Размер любой емкости подбирают индивидуально. В баке для скважины должно быть достаточно места для размещения оборудования и человека, выполняющего его обслуживание.
Гидроизоляция и теплоизоляция емкости
Металл является легко поддающимся коррозии материалом. Продлить срок эксплуатации бака поможет обязательная его гидроизоляция. Для этого наружные стенки покрывают битумной мастикой или растопленным на костре битумом с добавлением небольшого количества бензина.
Обратите внимание: самостоятельное изготовление битумной мастики опасно. Растопленный битум необходимо осторожно набирать в металлическое ведро и вдали от костра добавлять тонкой струйкой бензин, при этом тщательно перемешивая состав.
Емкость всю покрывают мастикой. Особенно тщательно обрабатывают сварочные стыки. Сверху можно приклеить на мастику рубероид. От количества его слоев будет зависеть долговечность конструкции.
Металл способствует образованию в камере конденсата, который пагубно повлияет на насосное оборудование или провизию в погребе. Избежать этого поможет утепление стен, днища и верхней части с горловиной. На приваренные крючки крепят стекловату или другие рулонные утеплители.
Для погреба возможен вариант закрепления сетки с последующим нанесением штукатурки из глины.
- Над ямой раскладывают перемычки из труб или деревянных балок. обрезают на уровне с землей.
- Емкость накатывают по трубам на балки и выставляют. Вваренные сбоку ниппеля должны совпадать с траншеей, а нижняя гильза - с расположением обсадной трубы.
- С помощью лебедки или другой подъемной техники, постепенно убирая перемычки, бак опускают в яму и выставляют по уровню.
- Обсадную трубу обваривают с гильзой на днище и обрезают до нужного размера. В боковые ниппеля вводят трубы для водопровода и кабеля. Соединения уплотняют ПНД-переходами (герметические пластиковые соединители разных размеров).
- Установленную емкость засыпают грунтом или сухой смесью песка с цементом (5:1).
Кессон для погреба устанавливают аналогично, только без ниппелей. На дне ямы насыпают подушку из глины толщиной 200 мм. Она создаст дополнительное утепление погребу. Бак опускают в котлован и обкладывают бока прижимной стенкой из красного кирпича, а затем засыпают грунтом.
Установленная емкость неустойчива и может «играть» от грунтовых вод. Избежать этого поможет отверстие в днище с приваренным патрубком.
В первый год погребом не пользуются. Он стоит с открытым люком, чтобы внутрь набралась дождевая вода. Впитываясь в грунт через патрубок, вода размочит глину, и она заполнит все пустоты, прочно укрепляя емкость погреба.
Когда вода перестанет впитываться, вычерпывают ее остатки. Остается заварить патрубок и погреб готов к использованию.
На этом работы по монтажу завершены. Вам осталось узнать, как правильно пользоваться кессоном, чтобы обеспечить ему длительный срок службы.
Процесс установки металлического кессона смотрите в видео:
