Ливневая канализация своими руками – пример выполнения работ от «А до Я. Как сделать ливневую канализацию своими руками? Ливневка в частном доме своими руками

Нет ни одного частного дома, который бы не подвергался воздействию атмосферных осадков. После хорошего дождя остается немало влаги на поверхности. Особенно тяжело тем, у кого грунт имеет в составе глину. Почва постоянно раскисшая, во дворе большое количество луж и грязи. Это не делает участок привлекательным. Чтобы избавится от этой проблемы, придется устраивать ливневую канализацию. Ее можно сделать своими руками еще на этапе строительства загородного дома.

Но если ваш дом уже стоит, не беда, систему ливневой канализации без проблем можно монтировать вокруг дома. Более подробно об этом мы поговорим в статье.

Защита от осадков атмосферы за счет ливневой канализации

Мы живем в такой местности, в которой нет районов с отсутствующими осадками. Мы сталкиваемся с ними круглый год, в виде дождя или снега. Такая повышенная влажность вредит не только зданию, но и вашим растущим культурам. Стоячая вода не придаст им полезных веществ. А если еще на даче присутствует погреб или подвал, то жидкость без проблем может их затопить при сильном ливне. Как выйти из положения?

Вокруг дома нужно сделать ливневую канализацию. Она служит для того, чтобы отводить излишки воды в нужное место или за пределы постройки. Кроме того, если грамотно смонтировать конструкцию, то она не только будет собирать жидкость, но и очищать ее от песка и других примесей. На выходе вода получается чистой и никак не вредит внешней среде.

Составные части конструкции ливневой канализации

Перед тем как приступать к монтажу системы, важно узнать устройство ливневой канализации в частном доме. Только тогда можно сделать все правильно, чтобы система канализации прослужила долго. Все составные части ливневой канализации образуют единую систему. Давайте рассмотрим эти элементы.

Колодец

Это специальный резервуар, в котором будет храниться вся сточная вода. Важно, чтобы он был большой - чем больше, тем лучше. Однако учитывайте количество осадков в своей местности. Если оно небольшое, то достаточно среднего колодца. Также на выбор влияет размер ската крыши и величина участка. Колодец может быть выполнен из бетонных колец или из пластика. Резервуар должен иметь дно. Это сердце ливневой канализации.

Люк над колодцем

Можно выбрать кольцо и отдельный пластиковый, металлический или резиновый люк. Тогда колодец вкапывается так, чтобы крышка размещалась на 15-20 см ниже, чем уровень грунта. Чтобы установить люк нужно будет залить или выложить из кирпича горловину. Но результат будет радовать, так как на газоне вы не увидите никаких отличий. При использовании готовой крышки с люком, грунт насыпается на 4-5 см. Тогда газон будет немного отличаться.

Дренажные каналы (лотки дождеприемника)

Это один из видов дренажного канала. Они выглядят как желоба, защищенные решеткой. Выполняются из пластика, металла, композита или железобетона. Их устанавливают в местах, где количество осадков самое большое, а именно: вдоль дорожек для пешеходов и вдоль скатов кровли. Их устанавливают в том случае, когда, делая отмостку, не заложили трубы для слива. Так вы моете не разрушить отмостку.

Точечные дождеприемники

Это второй вид дренажного канала. Это емкости меньшего размера, устанавливаемые в месте скопления жидкости: под трубами водостока и в местах с низкой точкой. Корпус может быть сделан из бетона или пластика. Использование бетонных конструкций рационально при сооружении глубокой ливневой канализации. Дождеприемники ставят друг на друга до нужной высоты.

Обратите внимание! Уже существуют пластиковые изделия, которые можно настраивать под требуемую высоту.

Ловители песка

Это специальные приборы, предназначенные для фильтрации песка, в них он оседает. Чаще всего используют корпус из пластика, дешево и сердито. Их монтируют на расстоянии на длинных трубопроводных участках. Все тяжелые вкрапления остаются в них, не проходя дальше по системе. Время от времени их требуется чистить.

Защитные решетки

Они не допускают проникновение листьев, веток и другого мусора в дренаж. Чтобы вода не задерживалась, лучше брать средние отверстия. Решетки могут быть чугунные, стальные и из сплавов алюминия. Последний вариант самый выгодный, так как изделия из стали быстро ржавеют, а чугун хрупкий при перепадах температур.

Трубы

Это «вены» ливневой канализации. Именно по ним перемещается вода. Идеальным вариантом считается трубы из полиэтилена наружного использования. Они имеют рыжий цвет. За счет гладких стенок осадки в них не будут скапливаться. Кроме того, их проводящая способность значительно выше, чем у других труб такого же диаметра. Иногда используют чугунные трубы и из асбеста. Диаметр труб зависит от количества осадков. Минимальный показатель - 150 мм. Чем больше, тем лучше. Трубы размещают с уклоном к дождеприемнику в 30 мм на 1 м (3%), а затем в сторону резервуара.

Ревизионный колодец

Важная деталь, позволяющая выполнять очистку и обслуживать трубопровод. Это пластиковый или бетонный колодец небольшого размера, который устанавливают на некоторых участках трубопровода, где разветвляется система.

Вот все составные части ливневой канализации для загородного дома. Благодаря ей ваш участок будет сухим и привлекательным.

Какая бывает ливневая канализация

В зависимости от элементов, ливневая канализация может делиться на несколько видов:

Линейная ливневая канализация.
Точечная ливневая канализация.
Смешанная ливневая канализация.

Как вы уже поняли, речь идет о дождеприемниках. От их выбора зависит и вид системы. Она отличается как устройством, так и предназначением.

Линейная система ливневой канализации

Ее еще называют системой открытого типа. Ее довольно просто изготовить, а в эффективности сомневаться не стоит. Такая система состоит из сети желобов, известных нам материалов. Рекомендуется использовать или композитные или пластиковые желоба. Соотношение цена-качество себя оправдывает. В каналы попадает вода из водосточных труб или дорожки, после чего направляется в колодец или общую канализационную систему. Сверху все накрывается решеткой для защиты от мусора. Кроме того, решетка служит декоративным элементом.

Стыковка отдельных желобов между собой выполняется при помощи герметика, чтобы вода не проникала в соединительные стыки. Если вы хотите сделать свой участок суше и красивее, то это хороший вариант. Система обладает большим охватом, так как можно собирать воду с тротуара, дорожки, других площадок и со слива крыш. На фото вы можете увидеть пример ливневки линейного типа.

Обратите внимание! При монтаже системы нужно сделать уклон каждого желоба, чтобы вода в нем не скапливалась.

Точечная система ливневой канализации

Ее еще называют системой закрытого типа. Свое название она получила за то, что вся система трубопровода находится под землей. Процесс работы следующий: вода, стекая с крыш и других поверхностей, попадает в точечные дождеприемники с решетками, а дальше перемещаются по системе труб в канализацию или колодец. Как выглядит система, вы можете посмотреть на этом фото.

Обратите внимание! Установка подземных коммуникаций дело сложное, поэтому обустраивать систему нужно исключительно на этапе разработки проекта здания. Потом сделать ее будет практически нереально.

Смешанная система ливневой канализации

Этот тип системы используется в целях экономии личных средств и сил. Понятно, что на устройство открытой системы уйдет меньше времени, сил и средств, чем на закрытую ливневку. А смешанная канализация - это что-то среднее. В нее входят элементы и одного и другого вида.

Ливневая канализация в частном доме своими руками

Теперь, когда вы все знаете о системе отвода воды, можно приступать к описанию процесса монтирования. Мы пошагово рассмотрим всю работу.

Дополнительно о том, как можно устроить ливневую канализацию для своего дома, вы можете узнать из этого видео.

Преимущества ливневого отвода воды

Система как принимает потоки воды, так и сразу их выводит.
Комплектующие материалы системы ливневой канализации стоят относительно недорого.
Просто выполнять монтаж системы канализационного стока.
Регулярное очищение выполняется быстро и эффективно.
Углы и перекрестки в системе практически отсутствуют, поэтому она редко засоряется.
Слив жидкости выполняется по самому короткому пути.

Если вам надоело постоянно наступать в лужи и приносить в дом грязь, то устройство ливневого водоотвода решит все ваши проблемы.

Скапливающаяся на участке вода может доставлять определенное неудобство жильцам. Если это произошло и с вами, это указывает на необходимость установки Она будет состоять из дождеприемников, труб, лотков и колодцев.

Что это такое - ливневая канализация

Если вы задались вопросом о том, что это такое - ливневка, то должны знать, что она представляет собой систему, где собирается вода для последующего вывода. Если такая конструкция будет устанавливаться на участке, то ее необходимо расположить по периметру дома. В итоге удастся получить целую сеть разветвлений, которые будут собирать, фильтровать и накапливать воду.

Если ливневки на участке не будет, то атмосферные осадки будут стекаться к дому, разрушая со временем фундамент и прилегающий участок. Задаваясь вопросом о том, что это такое - ливневка, вы должны знать, что она имеет стандартную схему, которая достаточно проста. Каналы могут располагаться над поверхностью земли или под грунтом, они пересекаются между собой в нескольких местах, а эти точки называются водосборниками.

Проектирование ливнёвки должно осуществляться вместе с дренажной системой. Эти конструкции закладываются одновременно. Элементы будут располагаться параллельно, это верно, если фундамент здания заложен слишком глубоко.

Способы монтажа ливневки

Канализация для сточных вод может классифицироваться по методам установки. Вода может попадать в дренажную трубу. Однако систему около фундамента при этом необходимо смонтировать без ошибок, важно подобрать трубы, сечение которых будет способно претерпевать возлагаемые нагрузки.

Основным преимуществом монтажа дренажной системы выступает экономичность комплектующих. Однако вода будет разбрызгиваться и попадать на стены дома. Вы должны быть готовы к тому, что заиливание дренажной трубы произойдет примерно в 3 раза быстрее.

Задумываясь над вопросом о том, что это такое - ливневка, вы должны обратить внимание еще и на последовательную конструкцию из наружных лотков. Эта схема довольно распространена, но при понижении температуры может перемерзнуть. Иногда весной образуется ледяная корка на отмостке. Основным преимуществом ливнёвки, устроенной по такой методике, выступает простота монтажа.

Третий метод - это установка дождеприемников, располагающихся под сливами крыши. Соединение труб осуществляется в единую цепь, которая располагается в грунте. Жидкость выводится за пределы участка, что уменьшает степень нагрузки на дренажную систему, которая остаётся незадетой. Эта ливневка лучше остальных вписывается в экстерьер участка и не повреждает ландшафт.

Как ливневку сделать самостоятельно

После того как вы разобрались, что это такое - ливневка, можно приступать к ее обустройству. Работы начинаются с составления схемы, которая необходима для расчёта материала и его приобретения в нужном количестве. Важно определить, сколько стояков в сливе с крыши. От этого значения будет зависеть число дождеприемников.

Определить длину трубы можно с учетом размеров периметра дома. На этом этапе вы должны определить глубину заложения системы. Если планируется использовать ее круглый год, то глубина должна быть ниже линии промерзания грунта. Поверхностная схема укладки подойдет для той ливневки, которая будет использоваться лишь в тёплое время года. Устройство ливневки может предусматривать установку системы подогрева на крыше, что обеспечит таяние наледи в холодное время года. Систему при этом нужно будет заглубить на 1,5 м.

Проведение подготовки

Перед тем как сделать ливневку своими руками, вы должны разметить и выкопать траншею для труб. Глубина определяется с учетом каждого района индивидуально и зависит от уровня промерзания грунта. Траншею следует расположить максимум на 50 см ниже по отношению к линии промерзания. Эти сантиметры понадобятся для и устройства песчаной подушки.

Ширина траншеи будет зависеть от сечения труб и должна быть больше на 15 см, что упростит укладку подушки из песка. Если вы планируете устраивать ливневку своими руками, а выкопать траншею нужной глубины нет возможности, то рекомендуется уложить трубы и утеплить их специальным материалом.

Диаметр изделий должен составить 100 мм или больше, но в последнем случае траншея должна быть шире и глубже. Ливневка будет работать по принципу самотека, поэтому важно обеспечить уклон в 2 см на каждый метр. Если вы задумались над вопросом о том, как сделать ливневку, то должны позаботиться ещё и о наличии смотровых колодцев, количество которых определяется числом изгибов и разветвлений. Их укрывают теплоизоляцией и дополняют специальными люками.

Если шаг от сточной канавы или коллектора до дома превышает 10 м, то переход должен быть дополнен смотровым колодцем. Если дождевую воду планируется использовать в бытовых целях и выводить на участок, то канализация делается таким образом, чтобы первоначальное скопление было в коллекторе.

Последовательность проведения работ

Установка ливневки может и не предусматривать монтажа При этом в трубе необходимо прорезать отверстия, через которые некоторый объем жидкости из системы будет уходить в почву. Однако осуществить прочистку системы будет невозможно. Крепление труб между собой должно осуществляться с максимальной герметичностью, для этого швы обрабатываются водостойким клеем или герметиком.

Когда коллектор и трубы будут уложены, необходимо установить вертикальный слив, который должен быть направлен к тому месту, где будет скапливаться вода. Слив соединяется с дождеприемниками, которые ещё называются дождевыми воронками. Установить их нужно немного ниже основного уровня дорожки. Дождеприемник размещается таким образом, чтобы вода с кровли попадала к нему.

Определение ливневки было представлено выше, однако оно не позволит понять, с какой последовательностью осуществлять работы. Поэтому перед их началом необходимо ознакомиться с технологией. Существуют крыши, где дождеприемник располагается лишь с одной из сторон, в этом случае подсоединение сточной трубы к воронке напрямую невозможно. При таких условиях устанавливается направляющее колено. Оно необходимо для отвода воды к стоку.

Такие конструкции дополняют желобами, вода по которым попадает на ту сторону, где есть водосток. Лотки и водосборник должны быть заглублены на 60 см. Вода будет поступать не очень чистая, поэтому в системе следует установить пескоуловители, которые должны быть расположены от водосточной трубы до приёмных лотков. Эти элементы представляют собой те же самые лотки, но со специальными решетками.

Заключительные работы

Перед линией заезда в гараж и крыльцом необходимо выполнить дверные системы, они будут исполнять функцию водоприемных лотков. Сверху их накрывают пластиковыми или железными решетками. вод не рекомендуется закапывать сразу же после ее установки. Рекомендуется провести пробный запуск.

Для этого в ливневик следует залить ведро воды и посмотреть, не пропускают ли трубы жидкость, а также правильно ли осуществляется самотёк. Особенно тщательно следует проверить те места, где трубы соединялись с лотками и дождеприемниками у основания дома.

Стоимость проектирования

Если сами осуществить монтаж ливневки вы не в силах, то следует обратиться к специалистам. Они предлагают покупателю установку с материалом и без. Проектирование системы обойдется потребителю примерно в 1100 руб. за погонный метр. А вот дальнейшие работы будут отличаться между собой по стоимости, на что влияет использование исполнителем своего материала.

Стоимость проведения работ

Монтаж канализации с материалом обойдется от 1800 руб. за погонный метр. Если вы сами будете приобретать материал, то услуги специалистов обойдутся в 1200 руб. за погонный метр. В данном случае речь идёт об углублении системы на 1 м. Если к работам добавляется утепление труб, то цена возрастает до 2100 руб. за погонный метр. Когда материал не приобретается исполнителем, цена снижается до 1700 руб. за погонный метр. При необходимости увеличения глубины заложения ливневки вам придется заплатить 3100 руб. и 2500 руб. за погонный метр соответственно.

В заключение

Базовая схема ливневой канализации предусматривает наличие и тех, что ведут к коллекторам, а также дождеприемников. Система имеет колодцы точечного водосбора, воронки, желоба и специальную систему лотков. Перед началом монтажных работ важно позаботиться еще и о наличии дополнительных элементов в виде сифонов, пескоуловителей и заглушек. Последние необходимы для исключения возврата воды в обратном направлении.

С прелестями плохо работающей городской ливневки наверняка хорошо знакома ваша любимая обувь. Нередко после «плотной» встречи со скопившимися на асфальте глубокими лужами обожаемые туфли и ботинки оставляют о себе лишь приятные воспоминания да фотоснимки. Для горожанина потеря обуви – максимальный урон, владельцу загородного дома ущерб наносится более масштабный. Для того чтобы атмосферная вода медленно, но настойчиво не разрушала фундамент, не заливала подвалы, не способствовала гниению корневой системы растений на участке требуется отвод воды. Не слишком сложная ливневая канализация своими руками вполне может быть организована исполнителем, не имеющим никакого отношения к строительным специальностям.

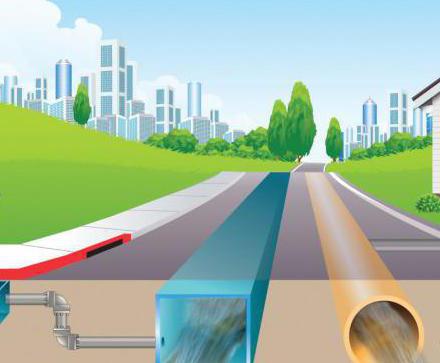

Предназначение и специфика устройства ливневки

Ливневой канализацией называют комплекс устройств и каналов, осуществляющий сбор, фильтрацию и отвод атмосферной влаги в фильтрационные поля, специальные водоемы, резервуары. Задача ее состоит в устранении излишков влаги, создающих дискомфорт, разрушающих конструкции и сокращающих жизненный цикл растений.

Ливневка представляет собой линейную сеть, включающую такие стандартные элементы, как:

дождеприемники, представленные воронками, поддонами, линейными лотками, осуществляющими сбор воды;
желоба, трубы, лотки, транспортирующие воду к пескоуловителям – устройствам фильтрации, и дальше к коллекторам, кюветам, водоемам, к полям разгрузки;
смотровые колодцы, требующиеся для контроля ливневой системы;

фильтры, пескоуловители, удерживающие частицы грунта, растительные волокна и мусор, защищающие сеть от загрязнения.

Ливневка представляет собой комплекс каналов и устройств, выполняющих сбор излишков атмосферной влаги, их фильтрацию и отвод сначала в коллекторный колодец, затем к местам разгрузки

Варианты дождеприемников для устройства ливневки: слева придверный поддон, в середине принимающая воду из водостока воронка, справа желоб с пескоулавливателем

Все элементы объединяются в целостную систему, работающую по линейной или точечной технологии. Если каналы ливневой канализации прокладываются в грунте, для их сооружения используют трубы. В поверхностных канавах устанавливают желоба и лотки из пластика, асбеста или бетона.

Важно. Для обеспечения естественного движения дождевых и талых вод к местам фильтрации и разгрузки трубы, лотки, желоба укладываются с уклоном в сторону устройств водосбора и мест разгрузки.

Классификация по способу сбора стоков

В зависимости от принципа сбора, согласно которому выполняется устройство ливневой канализации, все существующие ливневки делятся на два типа.

техническим условиям

Точечный тип ливневки: дождеприемник устанавливается под водостоком, принимающая воду воронка оборудуется сеткой для фильтрации и внутренней корзиной для сбора сора

открытым способом

точечной схемы

линейная канализация

Линейная схема ливневки может охватывать большую территорию, отводить стоки не только с кровли, но и с благоустроенных площадок, с тротуаров, и с тех сторон дома, где из-за специфики скатной конструкции нет водостоков

Ориентируясь на конструктивные отличия и степень охвата территории, выбирается тип системы. Однако это не основополагающие критерии выбора. В основном ливневая канализация на даче устраивается согласно имеющемуся в конкретной области опыту организации и эксплуатации ливневых канализаций. Отталкиваясь от него, определяют и тип прокладки каналов, и глубину их заложения.

Предварительные расчеты и проектирование

Реализация планов без расчетов – деньги на ветер. Если система не будет справляться с возложенной на нее владельцем функцией, не стоит вообще браться за ее сооружение, а слишком мощная ливневая канализация частного дома «съест» много финансовых средств.

Видео: правила проектирования и монтажа

Требующиеся для расчетов сведения

Данные об усредненном количестве осадков, зафиксированных метеорологами в конкретной местности. Найти их можно в СНиПе 2.04.03-85.
Периодичность дождей, мощность снегового покрова, необходимая для тех, кто планирует использование системы и для отвода талой воды.
Площадь стока. Для точечной разновидности это площадь кровли. Причем не полная величина, а значение ее проекции в плоскости. Для линейной системы площадью стока будет сумма площадей всех обрабатываемых объектов.
Физико-механические характеристики грунтов, имеющихся на участке.
Наличие и месторасположение имеющихся уже на участке проложенных под землей коммуникаций.

Вычисление объема отводимых стоков

Приведенные выше точные величины количества и интенсивности осадков – результат многолетних исследований физических явлений в атмосфере данной местности. Их найти можно в СНиПе или получить в местной метеослужбе. Дальнейшие вычисления производятся по формуле.

Формула для расчетов расхода атмосферной воды, а также используемые в вычислениях постоянные величины и переменные

Поправочный коэффициент, применяемый в данной формуле:

0,4 для покрытых щебенкой территорий;
0,85 для забетонированных площадок;
0,95 для заасфальтированных участков и дорожек;
1,0 для крыш.

Получили значение объема, затем по таблицам действующего СНиПа определяется требующийся диаметр трубопровода.

Глубина прокладки каналов

Проложить лотки или каналы из труб нужно на той глубине, на которой они обычно укладываются в данном регионе. Точное значение можно выяснить в строительной организации или поинтересоваться у соседей, обустроивших уже свой участок ливневкой. В средней полосе систему отвода дождевых стоков устраивают обычно на глубине 0,3 метра, если диаметр трубопровода или открытых лотков не будет более 50 см. Лотки и трубы с более крупными размерами заглубляют на 0,7 м.

Важный момент. Если на участке имеется дренажная система, ливневая канализация прокладывается выше дренажа.

Если на территории уже проложена система дренажа, ливневку располагают выше

Дороговизна земляных работ обычно не стимулирует желание заказчиков профессионального монтажа сильно углубляться в землю. Даже если решено выполнить устройство ливневой канализации своими руками, смысла ее слишком глубоко зарывать нет. Нет резона устанавливать коллекторы и смотровые колодцы ниже уровня сезонного промерзания, как велят ГОСТы. Их можно расположить выше, утеплив теплоизоляционным материалом - геотекстилем и слоем щебня, защищающим сеть от промерзания. За счет незначительного заглубления ощутимо снижается трудоемкость работ.

Утепление ливневой канализации в случае незначительного заглубления выполняется из прослойки геотекстиля и слоя щебня, благодаря защите каналов от промерзания можно ощутимо сэкономить на земляных работах

Однако не нужно забывать о том, что каналы к устройствам сбора и очистки должны подводиться под углом. Значит, уровень места ввода в коллекторный колодец должно быть ниже уровня лотка или трубы, отходящей от дождеприемника. Чтобы точно рассчитать глубину их установки нужно вычертить план участка и с учетом уклона каналов все подсчитать.

Схема устройства ливневки, каналы которой уложены ниже глубины промерзания, изоляционный геотекстиль защищает в этом случае от агрессии грунтовых вод

Стандарты и нормы уклонов

ГОСТом регламентирован минимальный уклон для труб со 150-миллиметровым диаметром 0,008 (величина наклона в мм/м). Трубы, имеющие в сечение 200 мм укладывают под углом 0,007. В зависимости от условий участка уклоны труб могут слегка изменяться. Самый большой уклон 0,02 в зоне присоединения канала к дождеприемнику, так как в этом месте необходимо увеличение скорости самотека воды. Перед пескоуловителями скорость течения должна замедляться для того, чтобы взвешенные частицы могли «осесть», угол наклона там наименьший.

Устройства для сбора воды в системах конвертного типа с дождеприемниками-воронками устанавливают в точках пересечения уклонов.

Процесс и специфика монтажа ливневки

Правила проведения монтажных работ по устройству ливневок идентичны принципам укладки обычных наружных канализационных трубопроводов. Однако если дом не оборудован водостоками, начать необходимо с их устройства.

Правила монтажа системы отведения ливневых стоков аналогичны правилам укладки обычной канализации

Сооружение кровельной составляющей

В перекрытиях дома нужно сделать отверстия под дождеприемники. После установки устройств и их крепления на битумную мастику места примыкания надо герметизировать.
Монтируются сточные трубы и стояки.
Все элементы нужно прикрепить к конструкциям дома с помощью хомутов.

Схема кровельной части ливневки: 1. желоб; 2. угол желоба внешний; 3. угол желоба внутренний; 4. заглушка желоба; 5. соединитель желоба; 6. крюк; 7. крюк; 8. воронка; 9. воронка водосборная; 10. колено трубы; 11. труба водосточная; 12. труба соединительная; 13. кронштейн трубы (на кирпич); 14. кронштейн трубы (на дерево); 15. колено стока; 16. тройник трубы

Устройство подземной части

По намеченному плану, составленному с учетом уклонов и принятой в данном регионе глубины заложения каналов, нужно вырыть траншею. Если предполагается утеплить трубопровод, сформировав вокруг него оболочку из геотекстиля и щебня, или устроить подушку из песка, мощность их следует тоже учесть. Вот как действуем дальше:

Дно траншеи перед монтажом хорошенько трамбуют. Встретившиеся при рытье крупные камни удаляют, образовавшиеся после их удаления ямки засыпают грунтом.
На дно засыпается песчаная подушка, стандартная толщина ее 20 см.
Формируется котлован для установки коллекторного резервуара. В качестве коллектора проще всего использовать готовую пластиковую емкость, но при желании можно сделать коллекторный колодец самостоятельно, залив бетон в устроенную заранее опалубку.

В утрамбованные и оснащенные песчаными подушками канавы укладывают трубы, для соединения их в единую систему используют фитинги.

Соединения проложенных под землей водосточных каналов выполняют с помощью фитингов

В прямые ветви ливневки, протяженностью более 10 м, рекомендовано включать смотровые колодцы.
В точках состыковки принимающих атмосферную воду коллекторов и трубопровода нужно установить пескоуловители.
Все устройства и приспособления соединяются в одну цепь, места соединения составляющих герметизируются.

Перед засыпкой траншеи необходимо провести испытания посредством заливки воды в водоприемники. В результате тестирования не было найдено слабых мест? Засыпаем грунтом уложенную в траншею систему, а желоба, лотки, поддоны оборудуем решетками.

Перед засыпкой траншеи сооруженную систему нужно проверить, выявить и устранить все дефекты и протечки, если они возникнут

Совет. Скатные кровельные конструкции не со всех сторон оборудованы водостоками. Там, где их нет, рекомендовано устанавливать желоба с решетками и включать их в общую сеть.

Городской коллекторный колодец запрещено разгружать в общую канализационную сеть из-за наличия в стоках химии и нефтепродуктов. Владелец загородного дома свободно может подключить ливневку к являющейся его собственностью канализации, ведь опасных составляющих, требующих тонкой очистки в ней нет.

После очистки в пескоуловителе вода поступает в канализационный коллектор, оттуда может распределяться прямо в грунт, разгружаться в водоемы или в обычную канализационную сеть частного дома

Благоустройство дома и прилегающей территории системой поверхностного водоотвода поможет продлить сроки эксплуатации конструкций, избавит от луж и слякоти собственников, предотвратит гниение корней растений. Несложная ливневка участка своими руками может быть смонтирована самим владельцем, но даже в случае обращения к строителям не помешают сведения о специфике ее организации. Хозяин сам и проследить за нарушениями сможет, и отремонтировать, и прочистить.

Любой частный дом подвергается воздействию атмосферных осадков. Рано или поздно любой домовладелец начинает задумываться о ливневой канализации на своем участке. На самом деле, она эффективно собирает, а также выводит осадки с территории участка. У многих имеется уверенность, что эта система представляет собой водосток с кровли. На самом деле это сложный механизм, включающий множество элементов. Именно о том, как сделать ливневку на своем участке поговорим.

Принципы водоотведения

Приступать к работе лучше всего с изучения основных моментов водоотведения. Вся система должна направляться на главный принцип – стоки собираются с крыши в единый поток, а далее перенаправляться в коллектор. Так все основные элементы собираются в общую магистраль, которая осуществляет водосброс.

В общем процедура отведения дождевых вод будет выглядеть следующим образом:

Вода с кровли стекает в желоба водостока крыши;
Стоки попадают в дождеприемник, направляются в коллектор.

Полезный совет. Если централизованной канализации нет, то роль коллектора может исполнять ближайшая канава, водоем или подходящий колодец.

Если упомянуть дренажную систему, то она также занимает значительное место. Она обустраивается там, где собирается наибольшее количество воды.

Как спроектировать и рассчитать ливневый слив

Для того, чтобы сделать всю работу своими руками, но не потратить лишних денег, необходимо провести заранее все расчеты. Иначе можно получить следующие неприятности:

Не просчитать все нюансы. Система не будет справляться с необходимым объемом работы;
Сделать все с запасом на глаз. Будут потрачены лишние деньги.

Наиболее точный расчет получится, если имеются следующие данные:

Осадки (объем), которые характерны по местности. Их можно разыскать, если изучить СНиП.
Когда потребуется удаление талых вод, то информация об уровне снегового покрытия. Здесь же будет нужна частота дождей.
Площадь сбора сточных вод.
Параметры грунта на участке.
Расположение имеющихся в земле коммуникаций.

Когда у вас будут все данные, то вы сможете выполнить все подсчеты по количеству отводимых стоков. В расчете используется следующая формула:

Для подсчетов необходим поправочный коэффициент. Он будет различен у разных типов поверхности:

По результатам расчета следует провести подбор необходимого диаметра труб. В поиске нужно использовать действующую таблицу СНиП.

Проект также должен учитывать способ перемещения жидкости к коллектору. Если имеет место такая ситуация, что уклон ливневой канализации недостаточный для самотека, то потребуется использовать принудительный метод с применением насосов.

Обращаем внимание! Проектирование необходимо провести как у наружной системы кровли, так у элементов под землей .

Элементы системы

Так как дождевая канализация необходима для того, чтобы собирать и удалять осадки, то основными элементами конструкции будут трубы, лотки, дождеприемники. Функциональность зависит от правильности выбора, а также установки компонентов. Далее рассмотрим элементы конструкции ливневки.

Приемные элементы

Дождеприемники . Требуются, чтобы сбирать жидкость с крыш, бетонированных поверхностей и т.д. Конструктивно представляет собой емкость, обладающую отводом к общей канализационной линии. Материал изготовления бывает различный, но чаще всего они полиэтиленовые или полипропиленовые.

Обязательным условием является наличие фильтров, которые защищают от засорения мусором. Они представляют собой своеобразную корзину, которую можно вытащить для прочистки. Существуют также устройства, снабженные сифонами для задержки неприятных запахов.

Придверные поддоны . Аналог предыдущего элемента. Однако они монтируются возле входа. Сверху имеет защитную решетку, а внизу отвод для подключения к трубопроводу. Использование подобных поддонов решает 2 проблемы:

Собирает, удаляет жидкость у входа в здание;
Очищает обувь людей, входящих в здание. Имеется специальная решетка, которая, помимо прочего, является декоративным элементом.

Трубы и лотки . Компоненты, по которым перемещается жидкость. Направляют сточные воды из дождеприемников к коллектору.

Колодцы . Обеспечивают промежуточный сбор дождевых вод, а также стабильную работу ливневки.

Устройства для защиты ливневой канализации

Пескоуловители . Являются обязательной составляющей. Основной задачей является удержание песка или грунта. Предохраняют трубы от засорения и позволяют оптимально работать всей системе.

Принцип действия следующий: вода попадает в пескоуловитель. Скорость потока в устройстве снижается, т.к его размер больше, чем сливная труба. Частицы грунта оседают на дно, а жидкость по выходящей трубе перемещается дальше.

Точно также, как дождеприемники должны иметь фильтры-корзины, позволяющие удалять загрязнения.

Маслооотделители и нефтеуловители . Устройства, которые обязательны к установке на промышленных объектах. Особенно важным моментом будет там, где идет совмещение ливневой канализации с отводом отработанной жидкости, например, на автомобильных мойках.

Фильтры . Системы сбора и удаления дождевых вод не способны функционировать без различного рода фильтров. Они могут очищать от механических загрязнений, проводить глубокое очищение до необходимых санитарных требований. Фильтрационные устройства бывают следующими:

Механические. Простые конструктивно, но очень эффективны. Они осуществляют главное очищение – от взвешенных частиц. Первый этап очистки производят решетки на желобах, дождеприемниках. Второй этап осуществляется в корзинах-фильтрах, задерживающих мелкий мусор. Обеспечивают продолжительность эксплуатации с высокой производительностью.
Сорбционные. Так как в дождевой или талой воде встречается присутствие вредных химических веществ, то возникает необходимость очистки от них. Подобное очищение происходит при помощи сорбционных фильтрующих элементов. Такие устройства позволяют пропускать через себя воду, очищая ее от вредных веществ. В качестве сорбентов используются активированный уголь, шунгит, специальные вещества.

Способы сбора воды

Исходя из вариантов сбора воды и конструкции ливневую канализацию возможно разделить на 2 типа – точечную и линейную.

Точечная система

Имеет дождеприемники, устанавливаемые под водостоками с кровли. Каждое устройство имеет свою линию, входящая в единую магистраль. Как уже сказано ранее, имеют защитные решетки, а также пескоулавители.

Линейная система

При такой конструкции ливневка состоит из сети лотков и трубопроводов, находящихся либо в грунте, либо открыто проложенных. Открытые лотки тоже снабжаются уловителями песка и защитными решетками. Различием с точечной будет в том, что линейная способна вбирать жидкость как с кровли, так со всего участка. Для значительных периметров необходимо применять именно эту модель.

Таким образом до начала работ нужно определиться со способом сбора воды, так как на начальной стадии потребуется проведение подготовительных работ.

На какой глубине прокладывать каналы

Выбирать уровень закладки необходимо учитывая условий вашего участка. Так, к примеру, у небольших труб глубина 30 см. Когда трубопроводы имеют уже средние размеры, то необходимо углубляться до 50 см. Для больших габаритов, естественно, потребуется другой уровень заглубления – до 70 см.

Обращаем внимание! При наличии дренажной системы, ливневая канализация должна укладываться выше нее .

Если нет желания чересчур погружаться в землю, то можно уменьшить глубину закладки. Так, например, коллектор не обязательно монтировать на уровне большем, чем глубина промерзания грунта. В таком случае не потребуется заглублять каналы. Для исключения замерзания коллектора его стоит утеплить.

Уменьшить глубину траншеи можно, но не нужно слишком увлекаться. Так, уклон ливневой канализации обязан быть достаточным для самостоятельного стека жидкости. Исходя из этого коллектор при любом раскладе располагается ниже уровня дождеприемника. Как раз для этого момента пригодится разработка проекта. Он позволит заранее просчитать необходимый уклон.

Какой нужен уклон

Уклон ливневки регламентируется государственным стандартом. Если исходить из этого, то уровень будет следующим:

Трубы в 150 мм – 8 миллиметров на 1 метр трассы;
Труба 200 мм – 7 миллиметров на 1 метр трассы.

Правда можно принимать во внимание нюансы участка и немного изменять эти значения.

Обращаем внимание! Дождеприемник обязан обладать уклоном в 2 мм. Это связано с тем, что при обустройстве слишком малого наклона ливневка может не справиться со всем объемом работы.

Пескоуловитель обязан иметь еще меньший уровень наклона, т.к. должен выдерживаться принцип действия, чтобы твердые элементы успевали помещаться на дно.

Процесс монтажа

Начальным этапом является установка водостоков на кровле и подведение их внизу к дождеприемнику. Далее начинаются операции на участке.

Весь монтаж начинается с монтажа дождеприемников. Они должны монтироваться непосредственно под водосточными трубами кровли. Каждое приемное устройство должно заводиться в единую магистраль. Водостоки при помощи колен объединяются с приемниками.

Далее следует начинать подготовку траншей. Трубы необходимо укладывать на подушку из песка, толщина которой составляет не менее 100 мм. Выше уже сказано, что обязателен необходимый уклон, за которым нужно постоянно следить.

Для снижения количества землеройных работ вы в одну подготовленную траншею можете поместить ливневый с дренажным трубопровод. Но проводить их совмещение нельзя. Дренажную магистраль нужно расположить ниже, а поверх нее уже ливневую.

Если обобщить все операции, то можно сказать, что все трубопроводы заводятся в единую магистраль, направляющуюся в коллектор.

Что касается коллектора, то важно заметить, что он должен быть снабжен элементами за контролем за уровнем воды и очистки от загрязнений.

Когда все трубопроводы соединены и уложены, то все траншеи накрываются решетками.

Естественно, что после монтажа нужно провести проверку работоспособности. Проверяется ливневка следующим образом – во все дождеприемники наливается по ведру воды, наблюдается процесс стека. Также следует поискать утечки. При их наличии сразу же их устранять. Если все хорошо работает, то решетки накрываете целлофаном, засыпаете траншею грунтом.

Совмещение ливневой и дренажной систем

Ранее говорилось, что совмещать в одну магистраль ливневую и дренажную системы нельзя. Однако предлагаем главные моменты для их правильного обустройства.

Совмещение не допускается.
Дренаж располагается на глубине большей, чем уровень промерзания грунта.
Для дренажа необходимо выполнять более глубокую траншею, которую помимо прочего нужно засыпать щебнем. Использование щебня объясняется тем, что это позволяет исключить давление на трубу подземных вод и тем самым защитить трубу от разрушения.
Монтаж дренажа также выполняется с соблюдением уклона.

Осадки выпадают на любой загородный дом регулярно, поэтому владельцы домов часто задумываются о том, действительно ли ливневка своими руками – эффективное и целесообразное решение и что необходимо для того, чтобы ее организовать. По сути, ливневка обеспечивает сбор осадков и их выведение. Неправильно думать, что ливневка – это те водосточные трубы, которые расположены на крыше. Вернее, они лишь малая ее часть. На остальные вопросы ответит наша статья.

Технология ливневой канализации

Компоненты ливневой канализации

Базовая схема ливневки включает в себя такие основные компоненты:

Водосточные трубы, желоба и воронки: ливневка на крыше и то, из чего состоит система отвода воды с кровли здания.
Дождеприемники, колодцы точечного водосбора.
Ведущие к коллекторам трубы, проходящие под землей. В итоге все стоки, идущие по системе ливневой канализации, попадают в коллекторы.
Специальная система лотков, которую включает линейный водоотвод.

К зонам такого типа относятся трассы, парковки, тротуары, дорожки, игровые площадки и прочие объекты. При этом необходимо организовать поверхность зоны таким образом, чтобы она находилась под уклоном небольшой величины к точке (точечный) или линии (дренаж линейного типа) водосбора.

Полноценная установка ливневки предполагает наличие элементов следующего типа:

заглушки, препятствующие току воды в обратном направлении;
пескоуловители;
сифоны, препятствующие распространению запахов из канализационного коллектора.

Принцип водоотведения

Устройство ливневки должно соответствовать главному ее принципу – сточные воды собираются с крыши или другой зоны осушения в один поток, после чего устремляются в коллектор. Лотки и трубы объединяются в одну общую систему, их устанавливают под углом в направлении водосброса.

Процесс водоотведения выглядит так:

осадки стекают с поверхности крыши и попадают в водосточные желоба;
далее, через систему отводных труб, поток воды идет в дождеприемник, который посредством установленных под землей труб соединяется с коллектором.

Совет от профессионала: В качестве коллектора, если централизованные инженерные коммуникации отсутствуют, могут выступать канавы, находящиеся поблизости водоемы или специально сооруженные дренажные колодцы.

Линейный дренаж также играет важную роль. Лотки укладываются вровень с осушаемой поверхностью в местах, в которых наиболее вероятно скопление влаги от дождей или талой воды. Эти лотки осуществляют подключение ливневой канализации к одному из мест водосброса, например, ливневому коллектору. Сточные воды могут отводиться не только под землей, существуют схемы отвода на поверхности.

Особенности устройства ливневой канализации

Монтаж точечной системы

Чтобы правильно осуществить монтаж ливневки, необходимо придерживаться требований к ее устройству и технологии монтажа. Рассмотрим его подробнее:

Процесс водоотведения начинается с водоприемных воронок, которые часто называют дождеприемниками. Они устанавливаются в местах сливов от системы водостока крыши.
Для установки дождеприемников выкапываются специальные ямки небольшого размера.
Водоприемные воронки и трубы для ливневки стыкуются друг с другом, для этого воронки оснащены отверстиями.
От них через такой элемент тракта, как колено, идет труба, направленная вниз и заканчивающаяся на уровне ниже, чем уровень промерзания грунта.

Совет от профессионала: Лучше всего, когда у дождеприемника есть отверстие, тогда можно пустить трубу прямо от него.

На глубине ниже уровня промерзания трубу выравнивают посредством присоединения колена и фиксируют практически горизонтально, под уклоном в 2%. Таким образом эта труба будет отводить воду от дома в коллектор.
Коллектор представляет собой емкость, в которую стекается вся вода из ливневой канализации. Затем эта вода передается в почву или насосом перекачивается в находящийся неподалеку водоем или овраг.

Сверху коллектора располагается смотровой колодец, обязательным требованием является наличие люка. В диаметре такой колодец около одного метра. Предназначение колодца – наблюдение за работой ливневки и прочистка от мусора.

Особенности линейной системы

Кроме точечной ливневки возможна схема ливневки, основанная на установке лотков с решетками. Такая схема называется линейной ливневой канализацией. В этом случае лотки устанавливаются на поверхность грунта. Туда попадают те осадки, которые не успели попасть в сборные воронки.

Желоба делаются разного диаметра и могут быть разной глубины. После лотков перед входом в трубу устанавливают пескоуловители. Их применяют для фильтровки мусора, земли и грязи. Перед домом устанавливают широкий придверный лоток, который собирает воду от крыльца.

Комбинация ливневки и дренажа

Есть несколько советов о том, как сделать ливневку и дренаж правильно:

Ливневую канализацию не совмещают с дренажной системой, так как во время таяния снега или при сильном дожде система может перегрузиться и не справиться с сильным потоком.
Дренаж устанавливается на глубину, которая превосходит глубину промерзания.
Траншея для дренажа требуется более глубокая, в нее засыпаются гравий и щебень. Такое решение применяется для того, чтобы на трубу не давили подземные и талые воды с землей и труба не разрушилась.
Укладка дренажа также осуществляется под некоторым уклоном, который чаще всего составляет 2% (2 см/метр). Стоки из дренажа идут в любой водоем, ручей или канаву.
При глубокой закладке высокого фундамента возможна экономия на выкапывании земли для организации траншей. Трубы для ливневой канализации прокладываются над дренажной системой. Таким образом, укладывается дренаж, а сразу после него ливневка, все равно ниже глубины промерзания.

В остальном вопрос устройства ливневки своими руками вряд ли вызовет сложности – технология проста и понятна.
