Литьё тротуарной плитки. Армирование брусчатки и заливка основного слоя. Формы для изготовления тротуарной плитки

Сейчас почти у каждого человека есть приусадебный участок, будь то дача или жилой дом, где есть зоны отдыха, дорожки, тропинки, парковки для машин и другие всевозможные места, где непосредственно «ступает нога человека». Не секрет, что в современном обществе каждый хочет добиться на своем участке самого лучшего, неповторимого дизайна, как в архитектуре дома, так и в ландшафте прилегающей территории, и добиться этого можно только своими руками и фантазией. Сейчас стало очень модно выкладывать дорожки и места отдыха тротуарной плиткой, но не всем это по карману.

Каждый мечтает о красивом дизайне приусадебных дорожек. Добиться необычного результата можно, выполнив мощение своими руками.

Из этой статьи вы узнаете, как самому сделать тротуарную плитку.

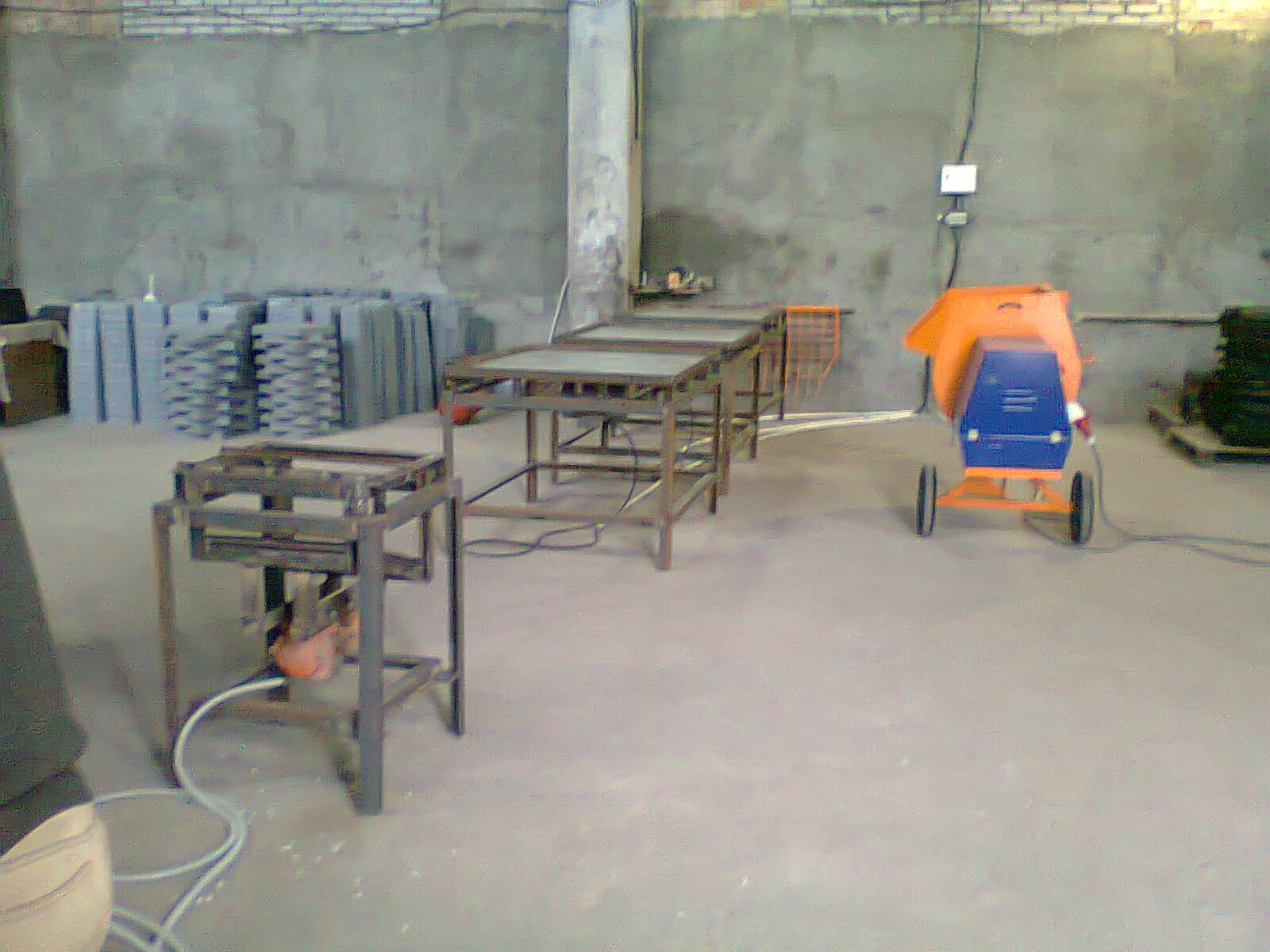

Инструменты для изготовления тротуарной плитки своими руками

Технология изготовления достаточно элементарна, так как сделать тротуарную плитку самостоятельно можно даже дома. Для того чтобы самому сделать тротуарную плитку, понадобится незамысловатый инструмент:

бетономешалка;
вибростол;
подборочная лопата;
металлическое ведро;
поддоны.

Бетоносмесители принудительного действия рассчитаны на загрузку от 40 до 300 кг бетонной смеси. Вибростолы могут иметь практически любые размеры рабочей поверхности.

Не надо пугаться таких вещей, как бетономешалка и вибростол. Сейчас очень многие строят своими руками дома, и, возможно, бетономешалку вам дадут на прокат, а вибростол вы можете сделать дома сами. Для этого вам понадобится металлический уголок 50*50 — с помощью сварки сделайте каркас стола. Вибродвигателем будет служить стартер от автомобиля, с накрученными на вал двумя массивными шайбами. Отверстия на шайбах должны быть смещены. Вибрацию можно отрегулировать разводом шайб друг от друга. Для вибрации стола в горизонтальном положении необходимо соединить вибродвигатель с ножками стола в вертикальном положении, столешницу можно самому изготовить из ДСП, листа железа или другого подручного материала.

Если у вас по какой-то причине не получилось сделать самому вибростол либо для вас это слишком сложно, есть наиболее простой вариант. После того как вы залили раствор в форму, поставьте ее на табуретку либо другую поверхность, которая будет ровной. Затем возьмите молоток или киянку и самостоятельно создайте вибрацию, стуча по поверхности вашей подставки до тех пор, пока на заготовках не образуются пузырьки. Появление пузырьков будет означать, что воздуха больше нет. Итак, теперь, когда у вас есть все инструменты, приступайте непосредственно к изготовлению.

Вернуться к оглавлению

Материал для изготовления тротуарной плитки своими руками:

цемент марки не ниже А-Ш-500;
красители;
пластификатор (С-3);
гранитный отсев;
смазка для форм.

Которую изготавливают на предприятиях, отличается от той, которую изготовили самостоятельно, тем, что на предприятии ее делают по ГОСТу 17608-91. Она должна соответствовать очень жестким требованиями, так как используется не только для дома, но и для дорожного покрытия, где раньше была брусчатка. Поэтому плитка должна обладать очень большой морозостойкостью, не меньше 300 периодов замораживания и оттаивания. Иметь прочность не меньше 40 мПа, впитывание влаги — не больше 5% и износостойкость — не более 0,7 г/см. Чтобы сделать тротуарную плитку, которая не будет уступать фабричной, необходимо с большой ответственностью отнестись к подбору и качеству материала.

Вернуться к оглавлению

Формы под плитку: подготовка

Данный дома называется вибролитье. Перед началом работ необходимо подобрать формы для заливки. Самым оптимальным вариантом являются пластиковые формы. Форму вы тоже можете сделать сами. Изготавливая формы своими руками из разных подручных материалов, вы сами выбираете геометрически наиболее интересную для себя форму. Перед началом заливки специальной смазкой необходимо смазать формы для того, чтобы потом плитки было легче достать.

Если вы не нашли специализированную смазку, ее можно сделать дома самостоятельно, но будьте осторожны: здесь необходимы четкие пропорции. Для изготовления смазки самим нужно взять 50 г машинного масла и разбавить с водой. Такое количество масла разводится в 1,5 л воды. Эту смесь необходимо трясти с большим усилием около 40 минут. Хочется предостеречь вас с экспериментами в пропорциях смазки. Есть вероятность, что смазка окажется слишком жирной и вся партия плитки будет выбракована. После очень жирной смазки тротуарная плитка получается похожей на ракушник, из-за того что в ней образуются впадины. Если же смазка, наоборот, будет недостаточно жирной, гораздо сложнее вытащить готовые плитки из форм. Также смазка используется для увеличения срока службы форм. Если их качественно смазывать, то вы сможете использовать одну плитку около 600 раз.

Вернуться к оглавлению

Приготовление бетона для изготовления плитки своими руками

Самостоятельно подготавливаем краситель и пластификатор. Пропорция пластификатора должна составить 0,5% от количества всего раствора в сухом виде. Пластификатор нельзя добавлять в сухом виде, его необходимо развести в горячей воде в пропорции 200 г/л. Нельзя разводить пластификатор в холодной воде, так как он не растворится. Перемешивайте пластификатор до полного растворения, даже малейший осадок даст кратеры в готовом изделии. Далее необходимо сделать раствор красителя, количество его должно быть не менее 5% от общего объема смеси в сухом виде. В противном случае готовая плитка очень быстро потеряет цвет. Чем ярче вы хотите сделать изделие, тем больший процент красителя вам необходим.

Единственный недостаток в красителе — это его цена, но этот вопрос тоже решаем. Заливайте в форму наполовину цветной, а наполовину неподкрашенный бетон — так будет даже прочнее. Краситель также необходимо предварительно разбавить теплой водой до полного растворения в пропорции 1:3. Приготавливая бетонную смесь, будьте аккуратнее с водой: консистенция готового раствора с пластификатором и красителем должна напоминать мокрый песок.

В бетономешалку добавляете воду и цемент, перемешиваете до однородного состава, затем добавляете гранитный отсев, хорошо мешаете до однородной массы. Добавляете заранее разбавленный пластификатор и краситель, мешаете до получения яркой, полностью окрашенной массы. Так как сделать достаточно просто, ниже приведен примерный расчет, чтобы изготовить большой объем плитки. Исходя из этих цифр, вы сами сможете посчитать, сколько вам потребуется материала для того, чтобы сделать самим необходимое количество тротуарной плитки для вашего участка.

Расход компонентов для изготовления на 100 кв.м при толщине изделия 5,5 см:

цемент — 3,6 т;
гранитный отсев — 4,5 т;
пластификатор С-3 — до 0,7% от массы бетонной смеси;
краситель — 5:10% от массы бетонной смеси.

Тротуарная плитка, брусчатка – популярный, удобный в использовании и доступный материал для оформления тротуаров, дорожек, площадок, элементов ландшафтного дизайна на улице, в парке, саду, на приусадебном участке. У нее много достоинств и широкая область применения, так как это недорогое, несложное в изготовлении и безопасное экологически покрытие.

Брусчатка, изготовленная с соблюдением всех технологических нюансов, будет стойкой к истиранию, выдержит множество циклов замораживания и последующего оттаивания. Кроме этого, она проста в укладке и, если возникнет необходимость, произвести замену поврежденных участков, это можно сделать в любой момент.

Производство тротуарной плитки

Тротуарную плитку изготовить нетрудно, технология достаточно проста и позволяет получать в результате разнообразие форм, размеров и расцветок. Процесс производства последовательно можно разделить на этапы:

подготовка форм,
приготовление бетона,
формование,
выдерживание и сушка готовых изделий,
распалубка,
хранение.

Наиболее простой и подходящей, в том числе, для домашнего использования, является технология вибрационного литья с использованием пластифицирующих добавок. Это не требует больших затрат на оборудование, его, при наличии навыков, возможно изготовить самостоятельно. Результат – малопористая бетонная брусчатка с плотной текстурой и ровной поверхностью. Это как раз достигается при вибрационном литье, когда бетон уплотняется под воздействием электромеханических вибраторов на специальном вибрационном столе.

Необходимое оборудование и материалы

Поскольку плитка бетонная, прежде всего, нужен бетоносмеситель, предпочтительно принудительного типа, то есть действующий по принципу миксера. Так же потребуется вибрационный стол, формы для литья и смазка для них, бетонная смесь.

Формы для литья различных размеров и конфигурации можно приобрести свободно. В продаже они бывают резиновые (они самые долговечные, выдерживают до 500 отливок) пластиковые и полиуретановые (около 200 циклов производства). Разнообразие их весьма велико, производители могут делать их и на заказ, будь то формы с рисунком, определенной текстурой поверхности или формы для глянцевой тротуарной плитки.

Смазка необходима для беспроблемной распалубки изделий после застывания бетона. Ее можно как приобрести в готовом виде, так и сделать самостоятельно. Простейшая смазка готовится так: 50г минерального масла нужно смешать с 1,5л воды до образования эмульсии. Но важно достигнуть нужного баланса жирности, иначе смазка может испортить внешний вид готовых бетонных изделий.

Состав бетонной смеси – наиболее важная часть технологии производства. Сюда входят:

твердый щебень нерудной породы 3-10 мм, либо, как альтернатива, гранитный отсев или гравий;
очищенный промытый песок;
цемент марки М500;
пластификатор бетона;
сухой краситель;
вода.

Состав смеси может и изменяться для получения разных свойств конечного продукта .

Приготовление бетонной смеси

Рецепт смеси для тротуарной плитки прост , но требует тщательной подготовки всех ингредиентов и методичного соблюдения последовательности действий. Рассчитать количество каждого компонента несложно, если знать нужные пропорции объема веществ.

На одну часть цемента нужно взять две части смеси песка и щебня, 0,02 части пластификатора и 0,2 части сухого красящего пигмента. Соотношение объема воды к объему сухой смеси будет 2:3, то есть, на три части сухой смеси нужно две части воды. Такое соотношение обеспечит прочность готовому бетонному изделию и как нельзя лучше подходит для производства в домашних условиях.

Можно привести и такой расчет примерного расхода материалов на один квадратный метр готовой тротуарной плитки толщиной 4,5 см:

23 кг цемента;
56 кг щебня (гравий или отсев);
390 г пластификатора.

Если бетон будет цветным, то на такое количество материалов красителя понадобится 1,5 кг. Вода же будет добавляться не по весу, а по объему сухих компонентов.

Для получения качественного бетона, нужно соблюдать некоторые правила обращения с пластификатором и красителем. Ни пластификатор, ни краситель, сухими в смесь цемента и щебня добавлять нельзя. Пластификатор разводят в горячей (70-80 градусов С) воде (на литр воды 200 гр вещества) и добавляют порциями в замешиваемый бетонный раствор. Краситель так же разводится в воде (40-50 градусов С, 250-280 гр сухого красителя на литр воды) и добавляется на той же стадии, что и пластификатор.

Перед началом приготовления раствора нужно ополоснуть стенки бетоносмесителя водой, так как им надлежит быть влажными. Затем заливается вода и при непрерывном перемешивании в нее засыпают частями цемент с песком. После получения однородной эмульсии из воды и цемента, добавляется щебень. В последнюю очередь вливают пластификатор и краситель, разбавленные предварительно. Смешивать полученный раствор нужно до однородности, этот процесс занимает некоторое время. В случае, если объем производства запланирован небольшой, можно обойтись и без бетоносмесителя, смешать раствор вручную.

Предлагаем к просмотру видео инструкцию по изготовлению тротуарной плитки своими руками :

Заливка форм

Технологические особенности того, как заливать тротуарную плитку правильно, следующие . Заполнять формы бетоном сначала лучше до половины, затем их нужно поместить на вибрационный стол. После того, как начнется работа вибрационного стола, бетон станет уплотняться, свидетельством чего будут пузырьки пены на его поверхности – так выходит находящийся в смеси воздух. По мере оседания бетона, его нужно добавлять до требуемой высоты.

Так же, если в раствор не добавляется гравий или щебень, можно увеличить прочность плитки, поместив в форму для литья арматуру в виде железной сетки или проволоки.

Бетон можно заливать слоями, например, для экономии красителя. Лицевая сторона готового блока тогда будет цветной, а остальная часть серой. Цветную и обычную смесь следует замешивать отдельно, важно только, чтобы ее плотность была одинаковой.

В среднем, на вибрационном столе формы с бетоном нужно оставить на 4-5 минут. После окончания вибрации их нужно поместить на ровной поверхности. Застывающая тротуарная плитка не должна подвергаться воздействию прямых солнечных лучей. На полное застывание, учитывая наличие пластификатора, уходит до трех дней.

Видео по заливке форм тротуарной плитки на приусадебном участке :

Распалубка и хранение тротуарной плитки

Для того, чтобы при расформовке не повредить форму, нужно разогреть ее, опустив в воду при 50-70 градусах Цельсия, затем достаточно обстучать резиновым молотком, чтобы можно было легко «вытряхнуть» готовое изделие. После распалубки формы готовы к новому циклу производства.

Готовую тротуарную плитку необходимо выдержать до трех недель на ровной поверхности и так же в тени, для дальнейшего затвердения и набора крепости. Укладывать ееё для хранения нужно «лицом к лицу», если рядов будет несколько, накрывая каждый термоусадочной пленкой. За это время плитка достаточно просохнет и приобретет прочность, необходимую, для использования.

Приведенная технология изготовления применима не только для тротуарной плитки, сходным образом возможно организовать и производство бордюров.

Применение тротуарной плитки

Поскольку тротуарная плитка – материал универсальный, применять ее можно практически где угодно. Детские площадки, автопарковки, пешеходные улицы, парковые зоны, велосипедные дорожки, частные земельные владения – это только основной список направлений, расширить который не составит труда. Тротуарной плиткой оформляют клумбы, фонтаны, садовые водоемы, декоративные заборы и ограждения, крыльцо и террасы, лестничные ступени.

Укладка этого покрытия оставляет возможность почве под ним «дышать», так как пропускает воздух, и воду, и не содержит токсинов, хотя и препятствует росту растений. Но почва все-таки сохраняет свои свойства, в отличие от почвы под сплошным бетоном или асфальтом.

Тротуарная плитка выдерживает тяжелые конструкции, ее не разрушает влага и экстремальные погодные условия. Эти свойства обусловлены тем, что состав ее близок к составу бетонных конструкций, используемых при строительстве в опорах и перекрытиях зданий. Это прочный и долговечный материал, мало подверженный воздействию климата и агрессивной городской среды.

Несколько примеров применения тротуарной плитки на своем загородном участке

Технология производства тротуарной плитки своими руками освоена уже давно и с каждым годом все совершенствуется. Готовая продукция по своим характеристикам и качеству ничем не уступает магазинной, а порой и превосходит её. Так зачем же переплачивать немалую сумму денег за кота в мешке, когда можно сделать добротную тротуарную плитку в домашних условиях. Для этого не требуется приобретения дорогостоящего оборудования и инструмента, конечно если вы не хотите производить её в промышленных масштабах. Залогом качественной брусчатки является «правильный» раствор и умелые руки.

Технология производства тротуарной плитки

Несмотря на всю простоту технологии производства, существуют некоторые нюансы, которые следует изучить прежде чем приступить к изготовлению плитки самостоятельно. Прежде всего нужно выбрать и освоить подходящий для вас метод её изготовления.

Вибролитая тротуарная плитка

Такая технология производства плитки предусматривает непрерывно работающий вибростол, на котором застывает песчано-цементная смесь, уложенная в специальные формы.

После полной утрамбовки и застывания смеси формы перекладывают в теплое место где они должны выстоять не менее 12 часов.

Готовое изделие получается ровным и гладким. Такую плитку легко убирать от снега и песка. Она имеет яркий, насыщенный цвет, а форма ее изготовления практически ничем не ограничивается.

Для мощения дорожек, ею можно воплотить любую дизайнерскую идею на вашем участке. Качественно выложенная плитка может придать акцент любой вашей постройке на участке, тем более это отличное решение уйти от надоевшего асфальта.

С производственной точки зрения, изготовление вибролитой тротуарной плитки достаточно дешевый процесс, великолепно подходящий для частного применения.

Вибропрессованная тротуарная плитка

Технология изготовления вибропрессованной тротуарной плитки заключается в следующем.

Бетонную смесь укладывают на непрерывно вибрирующую станину в специальную форму (матрицу).
Затем изготовленная по форме матрицы специальная заготовка (пуансон) под высоким давлением, подобно поршню, начинает давить на смесь.
После полного уплотнения матрица и пуансон поднимается вверх, а на станине остается готовый продукт. Данный метод полностью автоматизирован и требует минимального участия человека.

Поверхность продукции получается шероховатой и пористой. Такая плитка способна выдерживать большие нагрузки, устойчива к сильным морозам, подходит для мест большого скопления людей и движения автомобилей.

Несмотря на то что существуют компактные установки позволяющие разместить такое оборудование на домашнем участке, стоимость их по прежнему высока.

Исходя из вышеизложенного можно сделать вывод, что для частных нужд вполне будет достаточно вибролитой тротуарной плитки.

Необходимости в способности выдерживать большие нагрузки нет, так как ни толпы туристов, ни автотранспорт по ней двигаться не будут. Поэтому в данной статье мы рассмотрим, изготовление тротуарной плитки, используя технологию вибролитья.

Технологи изготовления тротуарной плитки

Целесообразность покупки оборудования либо взятие его в аренду зависит от масштабов планируемого изготовления.

При необходимости покрытия плиткой небольших площадей вашего участка имеет смысл взять необходимое оборудование в аренду, если же предстоят грандиозные работы по укладке мощеных дорожек, отмостки, различных площадок, то имеет смысл задуматься над его приобретением. Одним словом решать каждому из вас.

Необходимое оборудование для работы

Довести смесь бетона до нужной консистенции вручную очень сложно. Альтернативой может послужить мощная дрель со специальной насадкой для замеса раствора.

Однако работать таким инструментом долго нежелательно, периодически нужно давать ему время отдыхать от нагрузки. Идеальным вариантом будет являться проверенная временем электрическая бетономешалка.

Главный элемент производства без которого не обойтись. На сегодняшний день приобрести вибростол можно в любом магазине специализирующимся по продаже строительного оборудования.

Начальная цена их начинается от 300$. Но не стоит спешить, очень просто из подручных материалов. Для этого понадобится (электромотор, лист металла, уголки, металлические пластины и пружины).

Местные кулибины умудряются использовать для этих целей обычную стиральную машинку, ставя ее на высокие обороты отжима.

Формы под смесь . Изготовить необходимые формы также можно используя материал, который имеется практически у каждого на участке (фанера, пластины металла, гипс и так далее).

Варианты изготовления форм для тротуарной плитки

Можно готовые формы приобрести на любом строительном рынке, цена их не сильно большая, поэтому существенно на бюджете это не отразиться.

Вибростол своими руками

Распишем поэтапно изготовление вибростола под будущие формы. Основная задача получить ровную поверхность верхней площадки. Необходимый материал и инструмент который понадобится:

Вибродвигатель;
Лист металла толщиной от 5 мм. (верхняя площадка);
Металлический уголок либо профильная труба (каркас);
Пружины (амортизация);
Сварочный аппарат, электроды и болгарка.

Каркас

Из металлических уголков либо труб свариваем обычный каркас подходящих размеров. Важно следить, чтобы противоположные трубы были одинакового размера.

Используя тот же материал сваривается прямоугольник. На него с одной стороны приваривается лист метала, с другой усиленная площадка под вибродвигатель с прорезями под крепление.

Вибродвигатель

Для вибростолов лучше использовать вибродвигатель площадочного типа. Он устанавливается на подготовленное основание и крепко зажимается болтами.

Установка

Завершающим этапом является соединение площадки с каркасом, предварительно вставив в посадочные чаши между ними пружины. Стол готов к использованию.

Состав раствора для тротуарной плитки

Состав раствора для изготовления тротуарной плитки должен содержать следующие компоненты:

Цемент M-500;
Сеянный речной песок;
Щебень (фракции не более 10 мм,);
Фиброволокно;
пластификатор;
Бетонный краситель (по желанию);
Чистая вода без примесей.

Должен быть рассыпчатым без содержания комков и посторонних примесей. Помните, что цемент является связующим компонентом, поэтому от его качества будет зависеть прочность плитки.

Песок как и цемент не должен содержать в себе посторонних примесей таких как глина либо водоросли. Существует простой способ проверки песка на содержание глины в составе.

Песок нужно плотно сжать кистями рук в комок, зафиксировать на несколько секунд и разжать, посмотреть за его состоянием. Если песок не рассыпается, явный признак присутствия в нем глинистых компонентов.

Щебень желательно приобретать фракцией 5-10 мм .

Фиброволокно выполняет роль армирования бетона. Чаще материалом фибры служит полипропилен. Приобрести на строительном рынке этот компонент не составит никакого труда.

Компонентом придающий бетону прочность и влагостойкость является — пластификатор . Пигментный краситель используют по мере надобности.

Важно! При замесе всех вышеперечисленных компонентов нужно соблюдать строгую дозировку и последовательность.

Соотношение компонентов в растворе

Компоненты	Пропорции в %	На 1 м² плитки	На 1 м³ плитки
Цемент (М 500)	20%	28 кг.	490 кг.
Щебень (фракции 5-10 мм.)	22%	30 кг.	520 кг.
Речной песок	55%	73 кг.	1300 кг.
пластифицирующая добавка	0,5% от массы раствора	45 гр.	1,7 литра
Краситель (пигмент)	7% от массы раствора	650 гр.	9 кг.
Фиброволокно	0,04 от массы раствора	55 гр.	0,8 кг.
Вода	6% от массы раствора	8,5 литров	135 литров

Как правильно замешивать раствор

Замес раствора для тротуарной плитки производим в следующей последовательности:

В барабан с небольшим количеством воды (1-1.5 ведра) добавляем пластификатор и краситель;
Запускаем бетономешалку и размешиваем добавленные компоненты в течении одной минуты. С этого времени миксер должен работать непрерывно до полного замеса раствора;
Затем соблюдая вышеуказанные пропорции поочередно добавляется сначала цемент, а потом песок и щебень.
Внимательно следим за консистенцией раствора в барабане. Раствор должен получится тягучий, но ни в коем случае не жидкий.
Завершающим этапом будет добавление в готовый раствор фиброволокна. Перемешиваем еще 2-3 минуты. Раствор готов.

Литье и виброобработка

В предварительно смазанные (мыльным либо масляным раствором) формы выставленные на площадке вибростола заливается раствор.
Процесс виброобработки нужно внимательно контролировать. Как только на поверхности образуется пенка, это сигнал к тому, дегазация жидкости завершена и станок можно выключать.

Обычно этот процесс длится 4-5 мин. Передерживать раствор на станине нельзя, начнется процесс его расслоения.

Некоторые люди задаются вопросом, зачем нужна виброобработка раствора, почему просто нельзя влить готовую смесь в формы.

Ответ на этот вопрос кроется в крохотных пузырьках воздуха, которые находятся в застывшем бетоне. При сильных морозах они способствуют раскалыванию тротуарной плитки.

Сушка и распалубка форм

В летний период сушка отливок должна длится не менее 24 часов, при прохладной погоде не менее 2 суток. Для того чтобы плитка легче выходила из формы её следует погрузить в емкость с горячей водой на 10-15 секунд. Формочки хорошо промываются водой и они опять готовы к работе.

Важно! Пускать свежеотлитую плитку в работу сразу не рекомендуют. Для набора прочности она должна выдержаться на свежем воздухе под солнцем еще в течении недели. Только после этого тротуарная плитка готова к использованию.

Если вы приняли решения изготовить тротуарную плитку своими руками, то надеемся, что данная статья будет являться вам хорошим подспорьем и помощью в работе.

Владельцы загородных домов и дач часто используют в качестве покрытия дорожек и проездов тротуарную плитку. К такому покрытию предъявляются разные требования в зависимости от места его использования. То же самое можно сказать о способе укладки. Если производство тротуарной плитки будет осуществляться в домашних условиях, то особое внимание необходимо уделить технологии изготовления и подготовке раствора, поскольку от этого зависят эксплуатационные характеристики материала и его долговечность.

Преимущества самостоятельного производства

Самостоятельное изготовление тротуарной плитки имеет следующие преимущества:

существенная экономия на благоустройстве придомовой территории;
уверенность в качестве продукта;
в результате вы получите уникальное и красивое изделие;
возможность выбора подходящего цвета и дизайна под общий стиль участка;
долгий срок службы.

Кроме этого, процесс производства тротуарной плитки в домашних условиях довольно увлекательный. Он поможет выявить ваши скрытые таланты, даст повод гордиться результатом.

Что лучше: вибролитая или вибропрессованная плитка?

Технология производства тротуарной плитки подразумевает изготовление двух видов покрытия:

Вибролитая плитка чаще применяется в частном строительстве. Внешне она гладкая и более красивая за счет насыщенного цвета и неоднородной структуры. Технология изготовления довольно простая: в формы заливают раствор, затем их устанавливают на виброплатформу. Во время вибрации удаляются пузырьки воздуха, а смесь равномерно заполняет форму. После высыхания изделия извлекают из форм и дополнительно досушивают.
Плитка, полученная методом вибропрессования, более прочная и долговечная. Она подходит для мест с интенсивной нагрузкой. Процесс изготовления этого изделия требует использования специального технологического оборудования. Внешне изделие получается с однородной структурой и шероховатой поверхностью.

Прессованные изделия отличаются ограниченным выбором форм и расцветок, но они более долговечные, прочные, влагостойкие. Благодаря отсутствию пор такие элементы не крошатся и устойчивы к истиранию. Но сделать их в домашних условиях не получится, поскольку прессовать плитку можно только на специальном станке.

Способ изготовления вибролитого покрытия более простой и подходит для самостоятельного выполнения. Зато вы можете отлить любую форму и выбрать подходящую расцветку. Такая плитка подойдет для мощения садовых дорожек на улице, но только не для мест с интенсивным движением и нагрузками (например, возле гаража).

Необходимые материалы

Для изготовления тротуарной плитки в домашних условиях понадобятся следующие материалы:

Основной компонент в составе раствора – цемент. От его характеристик зависит качество продукта. Для раствора берите цемент марки М 400-500. Цемент высокой марки придаст изделию прочность, повысит его влагостойкость и морозостойкость.

Совет! Покупайте только свежий цемент, поскольку при длительном хранении он теряет часть своих качеств. Для проверки свежести цемента сожмите в руке горсть порошка. Если получился комок – не используйте этот состав. Свежий цемент просыпается сквозь пальцы, не образуя комка.

В цементную смесь обязательно добавляется наполнитель. Он бывает крупный и мелкий:
- в качестве крупного заполнителя используется мелкий щебень, гранотсев, галька или шлак (наполнитель обязательно очищается);
- в роли мелкого наполнителя выступает песок с фракцией зерна до 0,6 мм (используйте песок без глины и примесей).

Вода в растворе должна быть чистой, комнатной температуры.
Еще один компонент – пластификатор. Он бывает в виде готовой смеси и в порошке. Пластификаторы повышают эластичность раствора, уменьшают расходы воды и цемента, повышают плотность бетона и облегчают процесс замеса. Лучшей считается добавка с названием Суперпластификатор С-3, но также можете использовать Полипласт СП-1, PLASTIMIX F, Вестпласт или Master Silk. Пластификаторы в составе смеси обеспечивают высокую влагостойкость и морозостойкость изделия, а также его износостойкость.
Краситель или красящий пигмент позволяет получить плитку нужного цвета. Выбирайте светостойкие красители. Поскольку пигменты стоят немало, выгодно добавлять краситель только в верхний слой плитки, а нижний делать из обычного серого бетона.
Фиброволокно – это армирующая добавка для повышения прочности изделия. В качестве армирующего волокна используется полипропиленовая фибра с длиной волокон до 2 см при диаметре до 50 мкм.

Важно! Длина армирующего волокна должна быть не больше диаметра крупного заполнителя.

Смазка для матриц нужна для облегчения извлечения плитки. В продаже есть специальные смазки (Эмульсол или Лироссин), но вместо них часто используют заменители:
- растительное масло;
- отработанное моторное масло;
- мыльный раствор.

Оборудование и инструменты

Вам понадобится следующее оборудование для производства тротуарной плитки:

Бетономешалка нужна только при больших объемах работ, а так можно обойтись лопатой или мастерком.
Вибростол для трамбовки смеси в форме и удаления пузырьков воздуха. Вместо него используют постукивание по форме или ее встряхивание.

Совет! Несложно изготовить простой вибростол из обычной стиральной машины, работающей в режиме отжима.

Стеллажи для сушки. В этом месте изделие просушивается в формах в течение трех дней и еще неделю после извлечения из матрицы.
Формы покупают в интернете. Они бывают нескольких видов:
- силиконовые заготовки подходят для изделий сложной конфигурации со структурной поверхностью (недостаток силикона в том, что он раздувается под давлением бетона, матрица выдерживает до 50 циклов);
- пластиковые изделия подходят для простого узора (они прочные, гибкие и долговечные, выдерживают 800 циклов);
- полиуретановые стоят дороже силикона, но форму держат лучше (выдерживают до 100 циклов).

Приготовление раствора

Изготовление тротуарной плитки своими руками начинается с приготовления раствора. Пропорция ингредиентов следующая:

песок – 56 процентов;
мелкий щебень или гранотсев – 23 %;
цемент – 21 %;
красящий пигмент – 7 процентов от объема бетона;
вода – не больше 5,5 % от количества бетона;
пластификатор – 0,7 % от бетона;
фиброволокно – на каждый кубометр бетона примерно 0,05 % от его общего объема.

Из одного кубометра раствора получается 16,5 м² плиток при условии, что их толщина равна 6 см. Для получения качественного раствора ингредиенты смешивают в такой последовательности:

Сначала смешивают немного воды и пластификатор. Смесь выливают в бетономешалку. Для затворения используйте только теплую воду, поскольку холодная жидкость не растворяет добавки. Важно следить за полным растворением пластификатора.
Краситель разводят горячей водой (на 1 часть пигмента берут 3 части воды). Следите, чтобы раствор получился без комочков.
После этого добавляют щебень и песок.
Теперь пришла очередь класть в бетономешалку цемент. В процессе его добавления периодически доливают воду для лучшего перемешивания.
В конце замеса выливают основную массу воды.

Важно! Готовая смесь хорошо держится на мастерке без растекания, а при укладке в форму легко ее заполняет.

Последовательность изготовления плитки

Важно смазать форму так, чтобы не было избытка или недостатка смазки. В первом случае на изделии образуются впадины, а во втором – его будет сложно извлекать из формы. Приступаем к заливке раствора:

при производстве двухцветной плитки сначала заливают цветной раствор на ¼ высоты формы, а не позднее 20 минут доливают серый раствор (перерыв между заливками не стоит увеличивать, поскольку это приведет к плохому сцеплению между слоями);
после заливки формы встряхивают и ставят на вибростол на 5 минут;
появление белой пенки на поверхности свидетельствует о выходе пузырьков воздуха из раствора;
излишняя вибротрамбовка приводит к расслоению раствора, поэтому форму снимают с вибростола, когда белая пенка на поверхности осядет.

Внимание! При изготовлении двухцветной плитки трамбовку производят после первого и второго слоя. Продолжительность второй вибрации – не более трех минут. Пенка при этом не появляется.

После этого заполненные формы устанавливают на стеллажи для сушки. Она длится до трех суток. Стеллажи ставят в проветриваемом месте, куда нет доступа солнечных лучей. Для снижения скорости испарения влаги и защиты от растрескивания формы накрывают полиэтиленом.

Тротуарная плитка может иметь различную форму, ею выкладывают дорожки в саду, используют для детских площадок, парков, на дачных территориях и так далее. Этот материал является экологически чистым и прочным, придает участку красивый аккуратный вид. Плитку можно изготавливать самостоятельно, если соблюдать технологию, то получается высокое качество и оригинальность. При самостоятельном изготовлении можно значительно сэкономить средства, такая плитка является устойчивой к изменению температур, и выдерживает различные нагрузки. Сделать поверхность оригинальной поможет разнообразие цветов.

Какие инструменты и материалы необходимо использовать для изготовления тротуарной плитки в домашних условиях?

Чтобы плитка получилась качественной, необходимо правильно приготовить состав, с соблюдением всех пропорций, а также обеспечить естественную сушку изделия. Для изготовления плитки необходимо использовать:

бетономешалку;
вибрационный стол, он может быть приобретенным или сделанный самостоятельно;
специальные формы, их также можно купить в строительных магазинах или выполнить своими руками.
вспомогательными материалами являются: ведро на 10 литров, перчатки и лопата. Для изготовления плитки используют следующие компоненты:
щебенку, которая имеет фракцию до 10 миллиметров;
цемент 500, вода и песок;
добавки химического происхождения, то есть пластификатор и другие;
если есть необходимость, то краситель;
также понадобиться смазочное средство для формочек.

Технология самостоятельного производства тротуарной плитки

Изготовление тротуарной плитки в домашних условиях делится на несколько пунктов:

Вначале необходимо подготовить формы.
Затем приготавливают раствор для заливки.
Формирование материала с помощью вибрационного стола.
Выдержка времени для застывания.
После застывания плитки необходимо достать из форм, это называется распалубкой.

Как подготовить формы для изготовления плитки?

Формы могут быть резиновыми, пластиковыми или полиуретановыми, их можно использовать несколько раз. Самостоятельное изготовление форм можно выполнить из деревянного или оцинкованного материала. Чтобы в дальнейшем без проблем достать готовую плиту, форму смазывают специальным средством. При этом формы служат долго, и хорошо очищаются от излишков раствора. Средство наносят небольшим слоем так, чтобы впоследствии на плите не оставались поры из-за чрезмерного нанесения жира.

Такое средство можно приготовить самостоятельно из 50 граммов моторного масла и 1,5 литра воды, его необходимо долго размешивать. Для смазывания форм также можно применять масло растительного происхождения или разведенное с водой хозяйственное мыло.

Если смазочное средство не применяется, то перед заливкой форм используют специальный антистатик, а после вытаскивания плиты, тару обрабатывают соляной кислотой.

Приготовление заливки для плит

Вначале необходимо приготовить все материалы для приготовления заливки, в том числе пластификатор и окрасочные средства, если плитка будет цветной. Добавка пластификатора должна быть 0,5 процентов от всех составляющих сухих элементов. Например, для 80 литров раствора необходимо 400 граммов пластификатора, его предварительно разводят с водой, а затем доливают к раствору. Таким же образом разводят и окрашивающее средство.

Бетономешалка должна быть влажной, для этого её предварительно ополаскивают водой. Во время замешивания цемента берется больше, чем жидкости на 30 процентов. Например, 4 части цемента и 3 воды с включением пластификатора и окрашивающего элемента, тогда заливка будет прочной.

В бетономешалку заливают воду, затем насыпают цемент и отсев, и разведенный пластификатор, если есть необходимость, то и краситель. Перемешивание выполняется до однородности. При отсутствии бетономешалки можно перемешивать заливку вручную, но на это понадобятся немалые усилия.

Заполнение форм, выдерживание времени до застывания, и распалубка

После приготовления смеси, ею заливают формы, а для того чтобы уплотнить бетон используют вибрационный стол. Форма должна быть залита на высоту до 4 сантиметров, чтобы сэкономить, смесь можно выкладывать слоями. Но при этом заливка для внешнего цветного слоя должна изготавливаться отдельно.

Если в растворе не применяется щебенка, то необходимо произвести армирование с помощью специальной сетки, для увеличения прочности изделия. Её укладывают между слоями во время заливки.

После заполнения форм, их устанавливают на вибрационный стол, под его действием раствор уплотняется, поэтому получившееся свободное пространство заполняется. Держать формы на вибрационном столе необходимо до 5 минут, когда сверху образуется белая пенка, это значит, что воздух вышел, и плитку можно снимать.

Затем формы снимают с вибрационного стола, и устанавливают на ровную поверхность так, чтобы прямые солнечные лучи не попадали на изделие. Спустя два дня плитку можно доставать, предварительно погрузив форму в горячую воду. Извлечь плиту можно с помощью легкого постукивания резиновым молотком по стенкам тары, делать это нужно аккуратно, чтобы на изделии не пошли трещины. Если не делать нагрев, то плитка может стать бракованной или иметь маленький срок службы.

После того как плиты вытащены, их помещают на поддоны, закрывают полиэтиленом, и оставляют на неделю для полного затвердения.

Во время застывания все формы должны располагаться строго вертикально, иначе плитки будут неровными, то есть бракованными.

Как самостоятельно изготовить вибрационный стол?

Изготавливая вибрационный стол самостоятельно, можно сэкономить средства на его приобретении. Для его сооружения понадобиться:

поверхность, которая может сыграть роль столешницы, можно взять металлизированный лист до 5миллиметров толщины;
любой вид двигателя, можно от стиральной машинки;
покрышка, 4 амортизатора можно бывшего употребления или веревка.

Двигатель закрепляют в нижней части столешницы, а на валу устанавливают эксцентрик, Плоскую поверхность укладывают на покрышку, устанавливают на амортизаторы или подвешивают за веревки в виде качели. Столешница должна располагаться строго по горизонтали. Для того чтобы создать вибрацию, к эксцентрику подвешивают подготовленные грузики.

Также можно соорудить такой стол другим способом, для этого понадобиться:

ДСП, лист должен быть ровным;
электрический двигатель;
покрышки с автомобиля.

На крайнюю часть листа прикручивают электрический двигатель, используя большие болты, затем таким же образом фиксируется заточной круг, который при вращении создает вибрацию по всей поверхности. По краям устанавливают бортики, чтобы формы не падали вниз с оборудованного стола. Плоскость устанавливают на покрышки, и со всех сторон фиксируют трубами.

Основные преимущества тротуарной плитки

Тротуарная плитка обладает различными преимуществами:

Она является устойчивой к изменению температур, а также имеет высокий показатель качества.
Тротуарная плитка имеет долгий срок службы.
Благодаря точной геометрии, последующая укладка осуществляется без особых усилий. Небольшие участки можно укладывать самостоятельно.
Изделие изготавливается из натуральных элементов, поэтому считается экологически чистым, не выделяет токсических веществ. Покрытие не оказывает негативного действия на расположенные вблизи растения. Оно свободно пропускает влагу и пар, поэтому грунт под плиткой сохраняет свои первоначальные свойства.
Плитку можно выполнить любой необходимой формы, с добавлением нужного красителя, это позволяет сделать покрытие оригинальным.
Такое покрытие имеет доступную цену, а если оно изготовлено самостоятельно, то вовсе позволяет сэкономить на расходах.
Ремонт плитки не требует особых затрат и усилий, достаточно убрать поврежденный участок, и заменить его новым материалом.

Основные правила при изготовлении тротуарной плитки

Необходимо четко соблюдать все количество добавляемых элементов, чтобы повысить качество изделия.
Внутри формы должны быть гладкими, тогда плитка будет выполнена без сколов и трещин. Если они используются повторно, необходима обработка и очищение от предыдущего раствора.
Если раствор приготавливается с помощью бетономешалки, то до начала работы её необходимо увлажнить.
Цемент не должен быть ниже 500 марки, иначе качество изделия снизиться.
Пластификатор и краску не добавляют в сухом виде, а предварительно разводят в воде.
Необходимо контролировать количество жидкости при приготовлении смеси, её не должно быть слишком много, это снизит качество изделия.
Формы обязательно нужно смазывать перед тем, как производить заливку, чтобы в дальнейшем упростить изъятие плитки.
Поверхность вибрационного стола должна быть ровной, чтобы раствор не стекал в одно место, где будет скапливаться воздух.
Для застывания формы также располагают строго горизонтально, чтобы избежать брака в изделии.
Перед извлечением плитки из формы, низ тары подогревают, затем легонько постукивают по стенкам резиновым молотком, удары должны быть не сильными, чтобы не повредить изделие.
По окончанию всей работы, плитку укладывают на поддоны, и закрывают полиэтиленом, оставляют на неделю для полноценного затвердения.

Основные правила по укладке тротуарной плитки

Вначале необходимо разметить участок укладки плитки, поставить колья, и натянуть веревку, если этого не сделать, то можно получить неровное покрытие. При сооружении дорожки, по ней необходимо предварительно походить, чтобы определиться, будет ли она удобной.

Также важно правильно подготовить основную поверхность для укладки, от этого будет зависеть качество поверхности. Вначале укладывают щебенку на 15 сантиметров высотой, затем геотекстиль, и песок, каждый материал утрамбовывают. После этого рассыпают сухую смесь, и производят укладку плитки.

Плитку можно уложить на сухой цемент или на тонкий слой нанесенного раствора.

При выполнении работ, необходимо использовать уровень, чтобы убедиться в ровности поверхности.

При укладке плитки, её подбивают специальной киянкой из резины или дерева, для этого нельзя использовать тяжелые предметы, так как можно повредить изделие.

Во время укладки нужно сделать небольшой наклон для того, чтобы вода от осадков могла беспрепятственно уходить, а не застаиваться в средней части покрытия.

При подготовке основания под плитку, необходимо учитывать нагрузку, которая будет оказываться на поверхность во время эксплуатации.

Чтобы плитки не съезжали, а поверхность имела оконченный вид, устанавливают бордюрчик, он не должен располагаться ниже уровня основного покрытия.

Из-за чего может испортиться готовая плитка

Во время затвердения раствора или из-за кислотных осадков на плитке могут возникнуть белые налеты, также это может произойти, если использовался некачественный цемент. Устранить такую проблему можно с помощью специальных составов для данного материала.

Если бетон имеет низкую устойчивость к морозам, то могут возникнуть трещины на изделии. Это происходит из-за добавления неправильного количества составляющих элементов, нарушения технологии приготовления смеси, а также, если не соблюдаются условия застывания. Запрещается оставлять изделие под открытыми солнечными лучами.

Если неправильно выставленный вибрационный режим, в плите могут образоваться поры, и испортиться внешний вид. Если состав жесткий, то вибрацию необходимо производить дольше.

При использовании качественных материалов, и выполнения точной технологии, получается прочное изделие, которое имеет долгий срок службы, является устойчивым к изменению температур, и его поверхность не стирается.
