StarLine E90 стала одной из первых сигнализаций на модульной платформе, выпущенных под этой маркой. В линейке 2013 года она позиционировалась как базовая и возможностью установки дополнительных плат расширения (в первую очередь – CAN-модуля) и опциональным GSM-интерфейсом (либо с помощью внутреннего модуля, либо кабельным сопряжением с маяком StarLine M-серии). Плата центрального блока собрана на полупроводниках и не имеет ни одного реле, способного щелчками выдать место установки сигнализации.
Для управления автозапуском, как и в прочих моделях StarLine на модульной платформе, используется внешний силовой блок с гибким программированием. Возможна установка на автомобили с обычным ключом зажигания и кнопкой «Старт-Стоп».
Охранные возможности E90
В комплектации поставки возможности сигнализации крайне ограничены, возможна установка только одного внешнего реле блокировки по нормально замкнутой или нормально разомкнутой схеме. Тем не менее, надежность защиты увеличивается сопряжением с радиореле StarLine R2/R3, которое придется покупать отдельно.
Так как GSM-модуль с завода в сигнализацию не устанавливается, единственный орган управления — штатный радиобрелок. Он работает с диалоговым кодом и 128-битным шифрованием на стандартной частоте 433 МГц. По современным меркам такой способ передачи данных продолжает оставаться достаточным для защиты от кодграбберов, но физическое отключение сигнализации достаточно просто. Поэтому при установке этой системы на автомобили с повышенным риском угона желательно применять дополнительные меры безопасности (установка дополнительного радиореле, механических устройств, отдельного иммобилайзера).
Прошивка сигнализации и брелоков поддерживает работу в Slave-режиме, когда сигнализация управляется со штатного радиоключа, а брелок работает как радиометка с настраиваемым радиусом действия. Однако этот функционал реализуется только при установке в центральный блок платы CAN-адаптера.
Отсутствие CAN-адаптера вынуждает при установке использовать только аналоговое подключение к концевикам дверей, цепи зажигания, ручнику/концевику тормоза. Дополняет зоны контроля встроенный в сигнализацию трехмерный акселерометр, на котором реализована работа виртуальных датчиков удара и наклона/качения. Чувствительность этих датчиков настраивается непосредственно с брелока.
Применимость
Отсутствие возможности интеграции в цифровые сети в комплектации поставки ограничивает применение Старлайн E90 автомобилями, где для работы достаточны аналоговые подключения – старые автомобили, новые бюджетные машины. Поскольку в сигнализации отсутствуют силовые реле управления центральным замком, удобнее использовать ее на машинах со штатным ЦЗ, где управление открыванием и закрыванием дверей идет по отдельным проводам импульсами отрицательной полярности. Силовое управление отдельно устанавливаемыми актюаторами или подключение в однопроводную схему потребует использования дополнительных реле.
Видео: StarLine E60, E90
У сигнализации нет возможности бесключевого обхода штатных иммобилайзеров, потребуется извлечение чипа из ключа и установка его в комплектный обходчик. Контроль работы двигателя по тахосигналу требует наличия на сигнальном входе прямоугольного или близкого к нему по форме сигнала с амплитудой до 12 В, частота которого пропорциональна оборотам двигателя. При этом в момент включения зажигания до запуска мотора на этом входе обязательно присутствует «масса», иначе сигнализация не сможет корректно распознать тахометрический сигнал.
Инструкция по автозапуску StarLine Е90
Сигнализация работает с механическими и автоматическими трансмиссиями. Для активации внешнего обходчика иммобилайзера используется слаботочный выход с программируемой длительностью активации.
Дистанционный запуск возможен как по команде пользователя (длительным нажатием кнопки 1 на брелоке с последующим кратковременным нажатием на кнопку 3), так и периодически. Доступные варианты автозапуска активируются непосредственно с брелока системы через экранное меню (стандартный для StarLine перебор иконок):
- автозапуск по будильнику – автомобиль запускается каждый день во время, установленное в настройках будильника основного брелока;
- периодический запуск – автомобиль запускается, начиная с момента активации режима с периодичностью от 2 до 24 часов. В последнем случае режим периодического автозапуска дополняет режим запуска по будильнику (по будильнику машина прогревается с утра, по периоду – вечером перед окончанием рабочего дня);
- по температуре – пользователь может задать температуру, при снижении до которой подаётся команда на запуск мотора. Температура считывается с внешнего аналогового датчика, крепящегося к патрубкам системы охлаждения. Температура задается с основного брелока в диапазоне от минус 3 до минус 37 градусов, минимальное время между попытками запуска составляет 1 час.
Учтите, что при недостаточной зарядке аккумулятора возможна блокировка периодического запуска.
Расширенный функционал
Сигнализация оснащена несколькими гибко программируемыми слаботочными каналами, у которых возможна произвольная установка условий и длительности срабатывания. При программировании допускается комбинирование нескольких условий. Это позволяет реализовывать при установке сигнализации:
- «Пробуждение» и «засыпание» штатных цепей автомобиля перед и после автозапуска.
- Автоматическую доводку стекол, складывание и раскладывание зеркал.
- Включение отопителя салона с задержкой относительно момента автозапуска.
- Управление подогревом сидений.
- Блокировку на автозапуске автоматически зажигающегося ближнего света или дневных ходовых огней.
Эти функции облегчают интеграцию сигнализации в проводку автомобилей с управляемой по CAN-шине бортовой электроникой, делают эксплуатацию более комфортной.
Имеет стандартный набор фирменных методов защиты от угона с применением высоких технологий, обладает выдающимся потенциалом по расширению набора функций. Опционально можно добавить модули, делающие эксплуатацию сигнализации еще удобнее и эффективнее, тем самым лучше защищая Ваш автомобиль.
Знакомимся с содержанием
Что внутри:
- две инструкции по установке и эксплуатации;
- памятку пользователя и гарантийный талон;
- центральный процессорный блок;
- дополнительное реле с колодкой (3шт.);
- брелок с двусторонней связью с ЖК-дисплеем;
- батарейка для брелока с ЖК-дисплеем;
- дополнительный брелок;
- силовой модуль;
- модуль приемопередатчика (трансивер);
- кабель подключения силового модуля и датчика температуры;
- кабель подключения 2CAN интерфейса;
- кабель с 8-контактным разъемом для подключения входов автосигнализации;
- кабель подключения приемопередатчика;
- светодиод;
- провод кнопки капота;
- датчик температуры двигателя;
- переходник для подключения дополнительных датчиков;
- сервисная кнопка;
- основной кабель с 18-ти контактным разъемом;
- концевой выключатель капота.
Небольшую коробочку, по кругу украшенную значками со всевозможными достоинствами, довольно приятно открывать, взгляд тут же падает в центр, где лежит единственная вещь из всего набора, которая всюду будет сопровождать владельца.
Спецификации
Сигнализация имеет самый защищенный на данный момент способ кодирования передаваемых данных — диалоговый. Он препятствует взлому всеми известными кодграбберами. Открывая автомобиль, можно не бояться, что кто-то перехватит код с Вашего брелока. Система отлично приспособлена для работы в больших городах, загрязненных радиопомехами, так как может отправлять сигнал на 128 каналах, с помощью узкополосного трансивера. Встроенный 3D датчик удара и наклона среагирует при любых изменениях нахождения автомобиля в плоскости и при сотрясениях, т.е. Вы всегда будете оповещены, если автомобиль начнут буксировать, домкратить или эвакуировать. Если Ваш автомобиль оснащен кнопкой Старт/Стоп, то это не помешает оснастить его E90.
Сигнализацию разрабатывали в России, поэтому она полностью готова для использования как в жарком, так и в холодном климате, диапазон рабочих температур от -50 до +85 градусов Цельсия, а потребляемый ток составил всего 22мА, что особенно актуально в морозы, как и контроль напряжения аккумулятора. Система подаст сигнал при низком заряде.
Еще одно преимущество E90 заключается в наличии системы интеллектуального автозапуска. Помимо, уже приевшегося, ручного дистанционного старта двигателя с брелока, можно выставить запуск по будильнику, по таймеру, каждые 2, 4, 6, 8 ….. 24 часа или по температуре двигателя, все настройки доступны для программирования прямо с брелока.
Центральный блок этой сигнализации устроен по принципу гибкой модульной архитектуры системы, т.е. плату возможно дополнить необходимыми компонентами. В самой базовой версии не установлен модуль 2CAN, т.е. сигнализацию возможно будет монтировать лишь на автомобили без цифровых CAN шин. Дополняя систему таким модулем, она становится полностью пригодна для установки на все любые современные автомобили, более того, благодаря подключению сразу в две цифровые шины, реально расширяется функционал.
Модуль 2CAN прописывается под конкретный автомобиль, по пожеланиям владельца возможно оставить лишь самые необходимые функции сигнализации.
При желании снять ограничение максимального расстояния дистанционного управления сигнализацией, необходимо установить телематический GSM-GPRS модуль. Благодаря оному Вы увидите местоположение машины по идентификационным кодам базовых станций сети GSM, сможете управлять сигнализацией, принимать уведомления о срабатываниях и их причинах на свой мобильный телефон, доступно приложение для планшетов и смартфонов на Android, iOS (Iphone, Ipad) и Windows Phone 8, как и специальный интернет-сервис.
Приложение подскажет, когда нужно пополнить баланс. На дисплее смартфона будут показаны зоны срабатывания сигнализации. Доступна подробная история действий, происходивших с охранной системой. В случае необходимости будет отображено местоположение автомобиля на карте. Для владельцев оборудования, выпущенного в 2014 году, с наклейкой телематика 2.0 будет, доступен полноценный мониторинг автомобиля с отображением треков, скорости и маршрута.
Интерфейс приложения для iPhone.
Интерфейс приложения для Android.
Super Slave
Для работы системы в slave режиме требуется подключение к . В этом режиме снятие и постановка системы в охрану осуществляется штатным брелоком, при этом брелок от сигнализации начинает выполнять функцию метки для авторизации владельца. Все функции сигнализации сохраняются. С режимом Slave не придется постоянно доставать брелок из кармана для того, чтобы нажать кнопку, он нужен лишь в качестве метки или в роли пейджера.
Управлять СтарЛайн можно:
- штатным брелоком (кнопкой на ручке);
- с мобильного телефона;
- с помощью приложения StarLine;
- через веб-приложение.
- с помощью брелока (метки);
- сервисной кнопкой;
- секретной кнопкой.
Брелоки
Основной брелок с ЖКИ имеет простую форму, удобно лежит в руке, антенна находится в корпусе. Выглядит, можно сказать, на манер современных смартфонов. В некоторых случаях может даже их дополнить. На дисплее можно увидеть индикацию заряда, время. Он оповестит при срабатывании автосигнализации и их причинах по 11 зонам охраны, как визуальным, так и звуковым или вибро способом, максимальное расстояние приёма сигнала — 2км. С помощью основного брелока можно управлять, например, настройками датчиков, автозапуском, ограничить количество срабатываний сигнала тревоги.
Дополнительный брелок диалоговый, как и основной, в данном случае поддерживает Super Slave режим. Его кнопки повторяют комбинации нажатия кнопок на основном брелоке.
Вывод
Сигнализации стоит своих денег, имеет множество опциональных возможностей, расширяющих функционал, надежно защищена от взлома, может работать как иммобилайзер. Подходит для установки абсолютно на все старые и новые автомобили, не зависимо от того, есть ли в них цифровая CAN шина.
Автосигнализация starline позволяет прогреть двигатель и салон автомобиля без нахождения водителя в салоне. В жаркую погоду имеется возможность помимо запуска мотора включить кондиционер, обеспечив снижение температуры в машине. Автозапуск старлайн е90 имеет тонкую настройку для более комфортного программирования работы силовой установки. Например, активация автозапуска по будильнику позволяет иметь готовый к движению автомобиль к требуемому времени, что особо удобно при нормированном режиме дня. Также сигнализация дает возможность в любой момент заглушить двигатель.
Особенности запуска мотора автомобиля с брелка
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!
Для осуществления успешного запуска силовой установки с брелка должны быть выполнены следующие условия:
- зажигание выключено;
- капот закрыт;
- машина находится на ручном тормозе и его запуск не приведет к движению.
В случае с автомобилями, оборудованными механической коробкой передач, должна быть предварительно выполнена процедура программной нейтрали. В противном случае поставить на автозапуск машину не получится. Дистанционный пуск можно произвести длительным нажатием кнопки «1». Заглушить машину с брелка можно нажатием кнопки «1» длительно и кнопки «4» коротко.
Кнопка «1»
Периодический автозапуск
Для того, что бы включить периодический автозапуск, должна быть выполнена следующая инструкция:

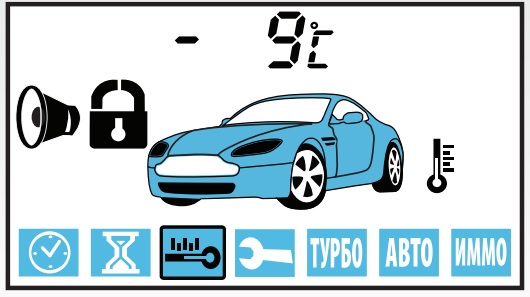

Поддержание температуры двигателя
В случае если требуемое для прогрева время работы двигателя не известно, можно использовать автозапуск по температуре. Запуск двигателя в таком случае производится в следующей последовательности:
Автоматическое включение двигателя по будильнику
Автосигнализация старлайн позволяет завести двигатель в заранее установленное время. Для этого необходимо:

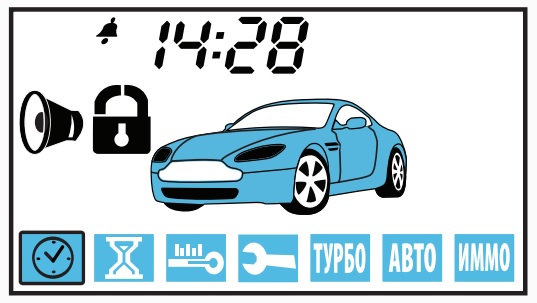

Отображение запуска по будильнику
Если вы сломали, потеряли или просто решили что необходим еще один брелок для управления автосигнализацией, то в первую очередь необходимо его приобрести, если вы этого еще не сделали то можно по сслылке.
Итак, брелок у вас в руках, и все что вам остается это познакомить его с сигнализацией. Вот пошаговая инструкция как запрограммировать брелок старлайн е90 и запись его в память автосигнализации:
Шаг первый
При выключенном зажигании и снятой с охраны сигнализации нажмите сервисную кнопку (Valet) 7 раз и включите зажигание. Вы должны услышать 7 быстрых, коротких сигналов, означающих вход в режим привязки брелков Starline E90.
Шаг второй
Одновременно коротко нажмите кнопки 1 и 2 прописываемого брелка. Успешную запись брелка в память сигнализации будет обозначен коротким писком. Причем, количество писков будет означать номер брелка в памяти сигнализации. Проделайте ту-же операцию для всех брелков, которыми вы будете пользоваться, но помните, что интервал между записью следующего брелка не должен превышать 5 секунд.
Шаг третий
Выключите зажигание. Должно проследовать три коротких сигнала, обозначающих выход из режима записи брелков сигнализации.
И еще...
При записи брелков в автосигнализацию все ранее записанные брелки удаляются из памяти системы, поэтому все необходимые брелки должны быть записаны в одном цикле программирования. Всего в память автосигнализации могут быть записаны до 4 брелков.
И еще, еще...
Если в систему записаны радиореле R2, то после записи брелков необходимо восстановить привязку радиореле R2 к автосигнализации. Для этого:
- включите и выключите зажигание 7 раз;
– нажмите сервисную кнопку 7 раз и включите зажигание. Последует 7 сигналов сирены. Дождитесь 3-х световых сигналов автосигнализации и мелодичного сигнала брелка.
– выключите зажигание.
В автосигнализации StarLine E90 Dialog реализованы самые новейшие научные разработки компании УльтраСтар. Система обладает усовершенствованным диалоговым кодом авторизации 128 бит, повышенной помехозащищённостью и увеличенным радиусом действия обратной связи до 2000 м.
УДАРОПРОЧНЫЙ БРЕЛОК. E90 имеет инновационную ударопрочную конструкцию, эргономичный дизайн и внутреннюю защищенную антенну
Отличительной особенностью систем нового поколения является исполнение базового блока на единой платформе, что позволяет дополнять сигнализацию StarLine E90 опциями по желанию заказчика. Т.е. в систему может быть добавлен CAN - модуль, GPS - приёмник и GSM - модуль позволяющий управлять сигнализацией через сотовых операторов.
Для владельцев смартфонов на базе Android или iPhone разработано приложение "Телематика", позволяющее наглядно и удобно управлять охранной системой (при наличии опции - GSM модуль), а так же видеть в реальном времени местонахождение автомобиля на карте.
В Старлайн Е 90 Диалог реализована новая технология электронных ключей, позволившая уменьшить габариты базового блока и увеличить срок службы системы в отличии от ранее используемых ключей на базе силовых реле.
Установка сигнализации StarLine E90 упрощена за счёт применения гибких каналов FLEX, которые могут быть настроены под разные особенности автомобильной электроники.
Впервые в бюджетной модели реализована функция контроля канала связи. Теперь при удалении от автомобиля Вы всегда сможете контролировать зону приёма сигнала.
Снижено энергопотребление системы, что очень актуально при редком использовании авто.
В E90 встроен 3-х осевой датчик наклона и удара отслеживающий перемещения авто в пространстве такие как, поддомкрачивание или эвакуация. Имеет удобный дистанционный интерфейс настроек на брелке.
Система имеет возможность совместной работы с автомобилями обладающими кнопкой СТАРТ/СТОП.
После проведения тестовых испытаний, о StarLine E90 отзывы были только положительными.
Старлайн Е90 имеет возможность установки на автомобили как с бензиновым, так и с дизельным двигателем, а так же АКПП или МКПП.
Комплектация StarLine E90
- центральный блок сигнализации
- 1 брелок с двусторонней связью с ЖКИ
- 1 брелок с двусторонней связью без ЖКИ
- приемопередатчик
- кнопка капота
- светодиод
- сервисная кнопка
- комплект проводов
- датчик температуры двигателя
- инструкция по установке
- инструкция по эксплуатации
- памятка пользователя
- реле блокировки с колодкой
Рекордная энергоэкономичность StarLine благодаря использованию запатентованных прогрессивных технологий и программных решений
Интеллектуальный автозапуск позволяет осуществлять дистанционный и автоматический запуск двигателя по температуре или в заданное время
StarLine E90 предназначен для суровых климатических условий в диапазоне температур от минус 50 до плюс 85 °С
Интегрированный 3-х осевой датчик наклона и удара с дистанционной настройкой. Регистрирует поддомкрачивание и эвакуацию автомобиля.
StarLine E90 уверенно работает в условиях экстремальных городских радиопомех, благодаря уникальному 128-канальному узкополосному трансиверу
