Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.
Самодельный токарный станок — это вполне реально
Использование токарного станка
Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.
Серийный токарный станок по металлу - это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.
На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.
Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.
Пример самодельного токарного станка с чертежами
Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.
Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.
Внешний вид станка
Основные узлы
Суппорт, резцедержатель и патрон
Вид сбоку
Задняя бабка
Вид снизу на заднюю бабку
Направляющие валы
Конструкция суппорта
Привод от двигателя
Чертеж №1
Чертеж №2
Чертеж №3
Конструкционные узлы
Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы - станины, двух центров - ведущего и ведомого, двух бабок - передней и задней, шпинделя, суппорта, приводного агрегата - электрического двигателя.
На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка - это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.
Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.
Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.
Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.
Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.
Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.
Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.
По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.
Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.
Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.
Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.
Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.
Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.
Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

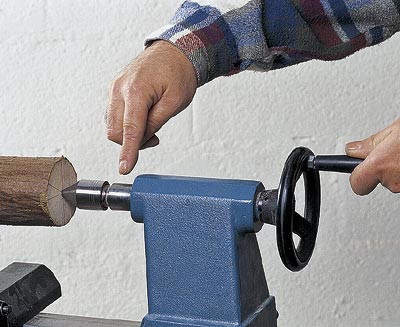

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.
Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.
Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.
Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.
На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.
В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.
Отправим материал вам на e-mail
Если собрать самодельный токарный станок по металлу своими руками, можно получить в своё распоряжение функциональную технику для обработки металла без лишних затрат. Для объективности рассмотрим не только процесс сборки, но и актуальные предложения рынка готовых изделий. Представленная ниже информация поможет сделать правильный сравнительный анализ с учётом финансовых возможностей, профессиональных навыков и других личных особенностей.
Качественная самоделка ничем не уступает фабричному аналогу
Что можно делать при помощи самодельного токарного станка по металлу своими руками
Чтобы выбрать необходимую точность перемещения суппорта, меняют шаг резьбы ходового винта. Её нарезают плашкой на винторезном станке. Для упрочнения конструкции соединения делают с применением сварки. Корпусы бабок создают из швеллера (№12/14).
Как определиться с подходящим двигателем для токарного станка
Представленный выше проект рассчитан на применение силового агрегата мощностью 450−600 Вт с максимальной частотой вращения рабочего вала – 2500−3500 об/мин.
Подобные решения вполне пригодны, если выбрать действующий двигатель достаточной мощности.
Чтобы не ошибиться, можно изучить примеры фабричных станков по металлу, удачных самоделок. На основании такого мини-исследования несложно сделать вывод о следующих пропорциях: для обработки деталей диаметром 8−12 см и длиной в 60−80 см применяют электромоторы мощностью 600−800 Вт. Подходят стандартные модели асинхронного типа с воздушным охлаждением. Коллекторные модификации применять не рекомендуется. Они резко увеличивают обороты при уменьшении нагрузки на валу, что будет небезопасно. Для предотвращения подобных ситуаций придётся использовать редуктор, который усложнит конструкцию.
Следует подчеркнуть одно преимущество ременной передачи. Она предотвращает непосредственное механическое воздействие на вал от инструмента в поперечном направлении. Это продлевает срок службы опорных подшипников.
Точка зрения эксперта
Виктор Исакин
Специалист по подбору инструмента розничной сети "220 Вольт"
Задать вопрос«Электродвигатели постоянного тока отличаются крупными габаритами. Но их можно подключить по сравнительно простой схеме, которая обеспечит плавную регулировку оборотов.»
Порядок сборки
Этот алгоритм поясняет последовательность действий при работе с приведёнными выше чертежами. Использование другой конструкторской документации подразумевает внесение соответствующих изменений в процесс сборки.
Начинают с передней бабки. Устанавливают в неё шпиндель. Далее весь узел с применением болтового крепления подсоединяют к ходовой трубе. Предварительно на частях крепления нарезают резьбу. При выполнении этой операции тщательно контролируют соосность деталей.
На следующем этапе из швеллеров собирают силовую раму. Когда каркас сделан, на него устанавливают переднюю бабку. Здесь также надо особо внимательно контролировать параллельность ходовой трубы и длинных частей рамы. Точно делают разметку. Отверстия сверлят последовательно с дополнительной расточкой развёртки, проверяя каждый узел крепления. Одна−две ошибки чрезмерно не нарушат прочность швеллера, поэтому лучше сделать новое точное отверстие в другом месте, при необходимости.
К сведению! Не забывайте об установке пружинных стальных шайб, которые обеспечивают надёжность болтовых соединений в условиях повышенных вибраций.
При сборке этого узла следует уделить особе внимание точности размещения центральных осей шпинделя (1) и пиноли (2). Если сделана ошибка, будут получаться конические поверхности вместо цилиндрических при обработке заготовок. Также проверяют параллельность этих элементов ходовой трубе. Опорная планка (3) предотвращает разворачивание задней бабки. Для регулировки по высоте можно применить стальные прокладки.
Детали суппорта устанавливают последовательно в соответствии со схемой сборочного чертежа. Здесь особо высокая точность не нужна, так как предусмотрены многочисленные регулировки. Если предполагается интенсивная эксплуатация, сделайте отдельные узлы разъёмными, чтобы заменять без лишних затрат изнашиваемые детали.
На завершающем этапе устанавливают электродвигатель, подключают его к электросети по выбранной схеме. Проверяют функциональность токарного станка по металлу своими руками на практике. Для улучшения внешнего вида и защиты от коррозии некоторые части покрывают грунтовкой и краской.
Как сделать своими руками из дрели токарный станок
Для , пластика, других мягких материалов вполне хватит мощности типового электроинструмента бытового уровня. В этом примере рассказано о том, как сделать функциональный станок своими руками за 15−20 минут. С помощью последних фото в таблице рассказано о создании усовершенствованной конструкции:
| Фото | Последовательность сборки с авторскими рекомендациями |
|---|---|
 | В качестве основы использована серийная дрель. Предполагается обработка сравнительно небольших заготовок. Для станины в данном случае выбран лист фанеры, который закреплён на столе. Подойдёт любая другая достаточно прочная и ровная основа. |
 | Необходимо надёжно закрепить электроинструмент в удобном положении так, чтобы не испортить его в процессе эксплуатации. Решить такую задачу можно с применением вспомогательного корпуса. Он сделан из толстой фанеры (20 мм) с учётом соответствующих габаритных размеров. |
 | Отдельные части конструкции скреплены саморезами. В передней части установлен элемент с фигурным вырезом. Это посадочное гнездо создают с формой и размерами, которые подходят для монтажа выступающей части прочного корпуса дрели (отмечено стрелками). |
 | Основа прикручивается к столешнице в нужном месте. Внутрь устанавливают электроинструмент. Для жёсткой фиксации применяют струбцину. В качестве опорной планки рядом закрепляют деревянную плашку. |
 | Резец можно сделать из старого напильника. Для обработки этой заготовки подойдёт стандартная шлифовальная машинка. |
 | В патрон вставляют прочный пруток из стали. На него накручивают деревянную заготовку. |
 | Далее проверяют работоспособность станка. |
 | Если резцом снимать небольшую толщину при каждом проходе, получится обрабатывать заготовки из достаточно твёрдых материалов. Финишную поверхность создают с применением наждачной бумаги. |
 | Для обработки более крупных заготовок можно создать станок с передней и задней бабкой. На фото видны основные элементы конструкции. Электроинструмент закрепляется надёжно, но, при необходимости, его можно снять для применения по прямому назначению. |
 | Здесь установлена опора с металлическим вкладышем (подручник), которая помогает точно и аккуратно перемещать резец. |
Видео: токарный станок за 15 минут
Особенности создания токарного станка по металлу своими руками
В предыдущей главе рассказано о простейших конструкциях, которые помогут изготовить станок токарный из дрели с применением недорогих подручных материалов. В некоторых случаях не понадобятся даже подробные чертежи. Такой подход достаточен при работе с деревянными заготовками, когда не нужна высокая точность.
Статья по теме:
Но он не подойдёт, если нужно создать металлообрабатывающий токарный станок своими руками. Видео демонстрирует не только потенциальные возможности качественного оборудования этой категории, но и решённые автором проекта задачи:
Каким образом самостоятельно можно модернизировать токарный станок
Рассмотренные выше чертежи – проверенный временем проект. С их помощью можно сделать функциональный мини токарный станок по металлу своими руками. Но будут уместны некоторые современные улучшения:
- Ременную передачу следует закрыть кожухом, чтобы предотвратить потенциальную опасность.
- Для аварийного отключения электропитания на видном месте (на расстоянии близкой доступности) устанавливают специальную кнопку.
- Вместо решётки применяют защитный экран из прозрачного полимера.
- Лампу накаливания меняют на экономичный устойчивый к механическим воздействиям светодиодный светильник.
- В схему питания электродвигателя устанавливают автоматы (датчики, предохранители), которые предотвращают перегрев, иные аварийные ситуации.
- Станину монтируют на демпфирующих подушках, снижают уровень шума и вибрации.
- Поводковый патрон меняют на более удобный трёхкулачковый вариант, который автоматически центрирует заготовку в процессе фиксации.
- Закрепление в патроне шлифовального круга расширяет возможности обработки.
К сведению! Для создания качественного фрезерного станка своими руками по металлу надо применять другие конструктивные решения.
Особенности работы на самодельных токарных станках
Освоение обработки металла – тема для отдельной статьи. Чтобы получить необходимый результат, учитывают вязкость и хрупкость, иные характеристики металла и рабочих кромок. Технологию оптимизируют с учётом скорости вращения заготовки, температурного режима.
Видео токарки по металлу (советы опытного мастера):
Техника безопасности при работе с самодельным токарным станком и правильный уход
После сборки необходимо до включения в сеть убедиться в отсутствии неисправностей. Проверяют свободное вращение шпинделя, отсутствие задержек при работе приводных механизмов и посторонних шумов. Тщательно контролируют соосность. Необходимо, чтобы параметры сети питания соответствовали потребностям силового агрегата в режиме наибольшего потребления мощности, при включении.
Перед началом работ убеждаются в наличии (исправности) защитных экранов, кожухов. Новый инструмент устанавливают при остановленном электродвигателе с применением всех штатных крепёжных деталей. Соблюдают режимы обработки, соответствующие параметрам резцов и заготовки.
После завершения рабочих операций убирают отходы. Своевременно выполняют смазку и другие работы, предусмотренные регламентом обслуживания.
Предложения рынка токарных станков по металлу: разновидности, цены, дополнительное оснащение
| Бренд / Модель | Длина* Ширина* Высота, см/Вес, кг | Потребляемая мощность, Вт | Цена, руб. | Примечания |
|---|---|---|---|---|
 Jet/ BD-3 | 50*30*39/ 16 | 260 | 31500− 33400 | Миниатюрный токарный станок по металлу для домашней мастерской. Трёхкулачковый патрон (50 мм). Диаметр обточки – до 100 мм. Опциональное оснащение продольной подачей. |
 Корвет/401 | 75*33*31/ 36 | 500 | 45000− 48200 | Максимальная частота вращения шпинделя (1100/2500 оборотов в минуту). Размеры заготовки: до 180*300 мм. |
 Proxxon/ FD 150/Е | 36*15*15/ 4,5 | 100 | 43800− 46100 | Частота вращения шпинделя (800−2800/1500−5000 оборотов в минуту). Размеры заготовки: до 33*150 мм. |
 JET/ BD-7 | 87*30*29/ 44 | 590 | 55200− 57600 | Токарный станок по металлу полупрофессиональной категории. Плавная регулировка скорости вращения шпинделя (100−3000 оборотов в минуту). Шестерни для нарезки резьбы в стандартной комплектации. |
 Кратон/ MML-01 | 69,5*31*30,5/ 38 | 500 | 51300− 54600 | Частота вращения шпинделя − от 50 до 2500 оборотов в минуту. |
Каждый домашний умелец хотел бы иметь в своём арсенале инструментов токарный станок по металлу. Подобное оборудование позволяет при необходимости самому выточить сломанную деталь, нарезать резьбу, изготовить какую-нибудь безделушку и многое другое. Однако, поскольку промышленные агрегаты далеко не каждому человеку по карману, да и места они много занимают, то большинство мастеров предпочитает делать компактные самодельные станки по металлу своими руками.
Читайте в статье
Что можно сделать при помощи токарного мини-станка, и где он применяется
Бытовые токарные мини-станки, как и аналогичное промышленное оборудование, предназначены для обработки заготовок из металла и придания им цилиндрической, конусной и сферической формы. Сейчас практически на всех производствах используются , что позволяет свести участие человека практически к нулю, но для домашних потребностей подойдёт простой станок. Несмотря на то, что компактное токарное оборудование унаследовало от своих больших собратьев большинство функций, тем не менее, с его помощью можно обрабатывать только небольшие заготовки и детали. Также на мини-станках можно производить торцевую подрезку и , выполнять внешнюю и внутреннюю нарезку резьбы, расточку и многое другое. Компактное токарное оборудование прекрасно подойдёт для , дома, установки на или в небольшой .
Из чего состоит токарный станок: основные узлы
В большинстве своём промышленные и бытовые токарные станки сходны. Разница заключается в функциональности, мощности и весе. На рисунке ниже представлено устройство типового токарно-винторезного станка. Основными узлами являются:
- станина;
- суппорт;
- передняя бабка (размещение коробки передач для регулировки скорости вращения и изменения величины крутящего момента);
- задняя бабка (для более устойчивого и надёжного поддержания заготовки или детали, зажатой в патроне (шпинделе), а также для установки свёрл, метчиков и прочих инструментов);
- резцедержатель.
Станина
Одним из главных элементов является станина – массивная металлическая основа, на которой смонтированы все главные узлы и детали оборудования. Она должна быть достаточно прочной, а масса таковой, чтобы не позволить станку опрокинуться в процессе работы. Для напольного варианта добавляются массивные опоры (тумбы).
Суппорт токарного станка
Суппорт токарного станка предназначен для передвижения вдоль, поперёк и под углом к оси шпинделя резцов, закреплённых в резцедержателе. Устройство имеет крестовую конструкцию, состоящую из трёх основных элементов: каретка, поперечные и резцовые салазки.
Изготовление своими руками передней бабки токарного станка
Передняя бабка является одним из наиболее сложных узлов токарного станка, особенно для самостоятельного изготовления. В ней располагается редуктор со шпинделем и блоком управления. Под кожухом передней бабки находится электродвигатель, который соединён ременной передачей со шкивом редуктора.
В данном узле расположен блок, состоящий из сменных шестерён, предназначенных для передачи и изменения скорости вращения шпинделя и крутящего момента с вала коробки подач. Можно купить переднюю бабку токарного станка или сделать её самостоятельно.
Задняя бабка токарного станка
Задняя бабка токарного станка по металлу является подвижной и предназначена для прижима заготовки к центру шпинделя. Один из элементов этого узла – пиноль, на которой установлен неподвижный или вращающийся центр, упирающийся остриём в обрабатываемую деталь. Заготовка устанавливается в патрон на шпинделе и подпирается задней бабкой. Таким образом, обеспечивается надёжное крепление детали для качественной её обработки.
В заднюю бабку могут устанавливаться свёрла, метчики, зенкеры развёртки и т.п. При установке и перемещении на полозьях станины необходимо избегать резких и сильных ударов по корпусу узла, чтобы не допустить смещения центров.
Изготовление своими руками резцедержателя для токарного станка
Резцедержатель предназначен для закрепления на суппорте токарного станка инструмента для обработки металлов и перемещается как в продольном, так и в параллельном направлении относительно заготовки. Существует два вида резцедержателей: двух- и четырёхпозиционные. В первом случае можно одновременно при помощи винтов установить два резца, а во втором − четыре, что позволяет быстро сменить при необходимости резцы, не останавливая токарный станок. Для быстрой смены резцов предусмотрена специальная рукоятка.
Изготовление и устройство токарного станка по металлу своими руками
Сделать своими руками мини токарный станок по металлу не так уж сложно, как может показаться, на первый взгляд. Нужно просто составить подробный план действий, чертёж, подготовить необходимые материалы и инструменты, ну и, конечно, некоторые навыки, и большое желание.
Проектирование и чертежи токарного станка по металлу для гаража
Этот этап наиболее важен, так как от него зависит правильность выполнения всех дальнейших операций и корректная работа оборудования. В первую очередь необходимо определиться с габаритами станка. Средние размеры оборудования, используемого в быту, составляет 900×350×300 мм. Не стоит сильно отходить от этих значений, так как это приведёт к тому, что работать будет неудобно, и производительность значительно снизится.
Определившись с чертежом и размерами маленького токарного станка, переходим к подготовке необходимых материалов.
| Иллюстрация | Описание действия |
 | Станина из чугуна может быть заменена рамой из стальных уголков и профильных труб. Не стоит использовать древесину, поскольку в этом случае не стоит надеяться на долговечность станка и точность выполняемых работ. |
  | В качестве силового агрегата предпочтительно брать маломощный асинхронный электродвигатель, так как даже при резком снижении оборотов не сломается привод. Мощность двигателя нужно подбирать в соответствии с предполагаемыми диаметрами заготовок. |
 | Выбираем приводные ремни различного диаметра. |
 | В качестве крепежа используем набор болтов и гаек различного диаметра и длины. |
  | Салазки из стальных прутьев изготавливаем из стального прута, который рекомендуется подвергнуть закалке. Также можно использовать готовые элементы от подходящего по размерам б/у станка заводского производства (это касается и остальных узлов оборудования). |
   | Шпиндель и «задняя бабка» считаются наиболее сложными узлами для самостоятельного изготовления, поэтому можно обратиться в специализированную мастерскую или к производителю. Если решено, всё же делать эти детали самостоятельно, то бабку можно сделать из металла соответствующей толщины и . Простой шпиндель делают из болта с острозаточенным концом, гаек и штурвала. |
 | Подающие продольные и поперечные винты можно выточить на станке в специализированной мастерской или самостоятельно сделать из прутов с уже нарезанной резьбой. |
  | Для создания вращающихся узлов подойдут подшипники качения, монтируемые на корпус. |
  | Суппорт можно изготовить из стальной пластины с толщиной от 8 мм. |
  | Резцедержатель делается сборным из толстой стальной пластины, заказывается в специализированной мастерской или же берётся от другого станка. |
После того как выбран чертёж и подготовлены все необходимые материалы и узлы, можно приступать к сборке агрегата.
Выбираем электродвигатель для самодельного токарного станка
Электродвигатель – наиболее важный элемент токарного станка по металлу, будь то промышленного производства или самодельного. Именно он отвечает за работу оборудования. От мощности электродвигателя во многом зависит функциональность токарного станка. Если станок предназначается для работы с заготовками небольшого размера, то достаточно будет двигателя мощностью до 1 кВт (можно, например, взять от старой швейной или ). Для крупных деталей нужен будет силовой агрегат мощностью в пределах 1,5−2 кВт.
Порядок сборки токарного станка по металлу
Чтобы токарный станок нормально работал, важно правильно его собрать, а для этого нужно просто следовать следующему алгоритму:
- Формирование рамы. Поскольку создание чугунной станины в домашних условиях практически невозможно, то придётся воспользоваться стальными трубами, которые нарезаются по размеру и свариваются между собой. Обязательно следим за тем, чтобы все углы были ровными, и ориентируемся на чертёж.
- Создание боковых стоек.
- Стойки соединяем направляющими, а на боковых опорах монтируем специальные втулки.
- На направляющих устанавливаются втулки, на которых будет смонтирована задняя бабка, а также они будут использованы для надёжного крепления резцедержателя.
- Создание площадок из стального листа необходимой толщины для установки суппорта и пиноли.
- Монтаж ходового винта.
- К ходовому винту крепится нониус и штурвал.
- Крепление площадки для установки передней бабки.
- Сбор передней и задней бабки, после чего они устанавливаются на станок.
- Создание суппорта и резцедержателя.
- Сбор подрамника для электродвигателя. Для этого используют стальные трубы или уголок. Подрамник позволит выполнить подъём и опускания электродвигателя.
- Монтаж силового агрегата с последующим подключением его к электросети.
- Пробный запуск токарного станка.
- Если всё нормально функционирует, то можно окрашивать станок (при желании) и приступать к работе на нём.
При желании обычное токарное оборудование можно переоснастить своими руками во фрезерный станок по металлу.
Делаем своими руками токарный станок из дрели
Сделать токарный станок можно и из электродрели, но в основном такая конструкция пригодна для обработки дерева. Конечно, он может использоваться для работы с металлом, но используемый силовой агрегат должен быть как можно мощнее, а детали очень маленькими. Например, такой станочек подойдёт для доморощенного ювелира-любителя. Такая конструкция состоит из минимума деталей. Итак, переходим к пошаговой инструкции по изготовлению токарного станка из дрели с фото и описанием.
| Иллюстрация | Описание действия |
  | На |
Токарные станки уже много десятков лет действуют, как самый надежный способ обработать и художественно украсить любую самоделку из дерева или металла. Обработка на электрооборудовании придаёт изделию изящный и полностью законченный вид. Поделки должны иметь гладкую поверхность и плавные фигурные переходы.
Для изготовления деревянных самоделок своими руками, используются мягкие породы деревьев, такие как:
- клен;
- ольха:
- липа;
- сосна;
- орех.
Изделия, требуемые твердых пород, выполняются преимущественно из дуба или березы. Для красоты и живописности на поделки можно наносить разные элементы декора, тонировку или краску.
Чтобы изготовлять поделки своими руками, необязательно быть токарем или столяром по специальности и уметь делать профессиональные чертежи. Имея в распоряжении токарный станок, можно многому научиться в домашних условиях.
Точение деревянных изделий

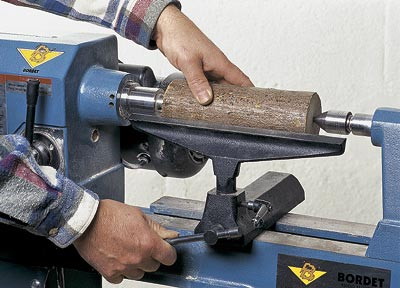

Большинство поделок требуют для себя обработку методом точения. Чтобы выполнить поделку на токарном станке в форме вазы, тарелки или бокала – предметов, имеющих поперечную форму круга, заготовку необходимо закрепить в специальном патроне станка. Для крепления длинных деталей, применяется трезубец, который поджимает их центром задней бабки.

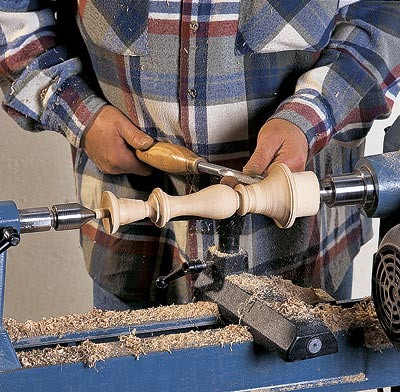

Перемещая стамеску вдоль оси вращения, деталь будет затачиваться. Такой вид точения называется продольным. Если самоделка небольшая, ее можно закрепить шурупами к планшайбе, или плоскому диску.

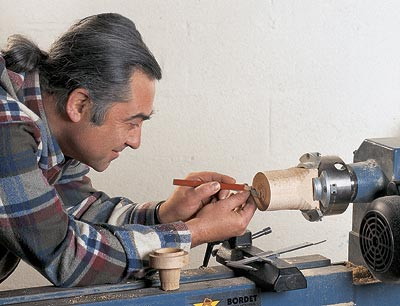

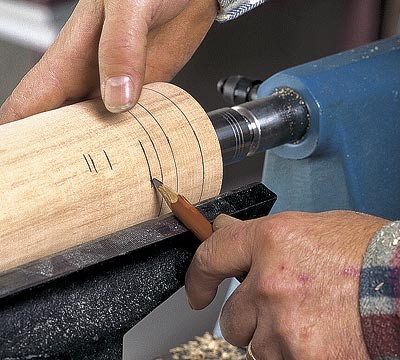

Сначала на заготовку нужно нанести разметку под шурупы, а затем просверлить несквозное отверстие, по глубине равное ввинчиваемой длине шурупа. Также можно проколоть отверстие шилом. Чтобы определить местоположение шурупов, заготовку нужно приложить к планочной шайбе и через отверстия, которые находятся по обратной стороне, очертить места под шурупы.
Обрабатывая плоскую деталь на планшайбе, необходимо подготовить стамеску и путем ее перпендикулярного перемещения, обтачивать заготовку лобовым, или торцовым способом.
Режущая часть токарных станков, называемая лезвием, имеет клиновидную форму. Передняя и задняя поверхности образуют на пересечении режущую кромку. Точение деревянных изделий может подразумевать отрезку части заготовки, разметку центров вращения, осмотр состояния заготовки и придание ей нужной цилиндрической формы.
Используя все возможности, предоставляемые токарным станком, можно своими руками добиться идеальной бочкообразной формы нужного изделия. Без точения не обойтись изготавливая ручки и ножки мебели.
Изготовление деревянной шкатулки
- Прежде всего, заготовку необходимо округлить и снять с нее грани. Сначала можете использовать полукруглый резец, потом более гладкий резец-косяк, которым наносятся углубления, своего рода декоративные канавки.
- Потом срезаются обе стороны этих углублений, что создает на шкатулке выпуклости.
- Затем закругляем получившиеся грани.

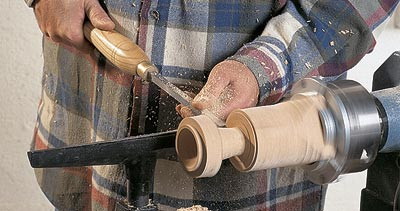

- Теперь можно перейти к созданию внутренней полости. На торец заготовки переставляем опорную планку и приступаем к углублению от центра к краю прямым узким резцом.
- Затем нужно плавно расширить полость до самого дна. Для этого используем острие треугольного резца.
- Широким резцом выравниваем дно, придаем ему нужную толщину и делаем паз под крышку.
- Переходим к шлифовке. Наждачной бумагой зачищаем дно и стенки.
- Когда все готово, отделяем ножовкой деталь от станка.
Крышка шкатулки должна иметь куполообразную форму, размером, совпадающим с габаритами самой шкатулки. Для этого нам понадобится полукруглый резец.
Металлические поделки
Из металла можно сделать достаточно много разных замысловатых поделок, в том числе элементов украшений. Перед тем как приступить к работе, можно нанести чертежи на бумагу. Один из интересных элементов декора – фигурка «Два человека играют в шашки».
Берем два гвоздя, длиной не более 5 см, несколько маленьких гвоздей и четыре гайки. Плоскогубцами загибаем гвозди, повторяя контур сидящих людей. Две гайки – это «стулья», на которых будут сидеть человечки, остальные две – игровой стол, на котором должны быть размещены миниатюрные шашки. Доску можно изготовить из небольшого куска картона, а для шашек подойдут откусанные шляпки гвоздей. Для закрепления всех этих фигур используйте спецклей или точечную сварку.
Работа на токарном станке по дереву, в принципе, несложная, но требует навыка и умения «чувствовать» обрабатываемую деталь. Именно тогда она становится настоящим искусством, в котором находят свое выражение воображение и творчество.
Токарный станок по дереву имеет одну ограниченную функцию: он только вращает деревянную заготовку. Столяр же из простого куска дерева постепенно вытачивает законченный предмет: ножки для мебели, корпус лампы, стойки перил, игрушки, коробочки, кубки, салатницы, вазы и т. д.
В отличие от прочих машин для обработки дерева, использующихся лишь на тех или иных промежуточных стадиях, токарный станок годится для всех операций - от черновой обработки до полирования. Требуемый инструмент - это желобчатые (цилиндрические или в форме буквы "V") и плоские стамески, резцы, скребки различных размеров и форм. Станок вращает заготовку, а рука контролирует движение резца. В зависимости от того, какой предмет надо изготовить, существует два способа крепления заготовки. В первом случае деревянная деталь зажимается горизонтально между центрами передней и задней бабок. Второй способ предусматривает установку заготовки исключительно в передней бабке с помощью патрона или планшайбы. Если вы новичок в работе на этом станке, будет логично начинать с первого способа.
Токарный станок с электронным регулированием
1. Выключатель "Пуск-Стоп"
2. Станина
3. Передняя бабка
4. Переключатель скорости (с вариатором)
5. Шпиндель
6. Поводковый центр
7. Подручник (резцедержатель)
8. Центр задней бабки
9. Задняя бабка
Набор резцов
1. Желобчатая стамеска
2. Резец-майсель (2 мм)
3. Полукруглый резец
4. Отрезной резец
5. Скошенная стамеска (косяк)
6. Полукруглая стамеска для обработки фасонной поверхности
7. Желобчатая стамеска для черновой обработки (рейер)
Принцип действия
Весь механизм станка укреплен на станине, сделанной из двух стальных брусьев или из профильных чугунных либо алюминиевых балок. С одной стороны станины располагается передняя бабка, внутри которой размещен электрический двигатель (0,5-1,5 л. с.), вращающий шпиндель. Последний имеет конус Морзе, в него может вставляться поводковый центр (с двумя, тремя либо четырьмя ножами и одним острием), патрон или планшайба. С другой стороны станка находится задняя бабка, центр которой поджимает заготовку, удерживая ее в горизонтальном положении.
Поворачивающийся во все стороны подручник, располагающийся как можно ближе к заготовке, поддерживает и направляет резец.
На станках с ручной регулировкой скорость (частота) вращения может переключаться (от 450 до 2000 об/мин) рычагом коробки передач, в которой расположены шкивы с подшипниками. В более сложных моделях станков коробка передач заменена электронным вариатором, позволяющим плавно регулировать скорость на ходу.
Обработка заготовки, зажатой между центрами
Этот способ применяется для обработки деталей цилиндрической формы различной длины, укрепленных между центрами передней и задней бабок. Таким образом вы можете изготовить всякие детали: от миниатюрных шахматных фигур до ножек стола или стоек перил. Особенно опытным мастерам удается даже вытачивать бильярдные кии.
Первый шаг работы заключается в нахождении положения оси деревянной заготовки, чтобы зажать ее между поводковым центром и центром задней бабки. Следующая операция состоит в том, чтобы сделать заготовку (из бруска дерева квадратного сечения или просто из обрезка полена) цилиндрической. Это осуществляется на скорости 1000-1500 об/мин. При этом стружка снимается справа налево с помощью широкой вогнутой желобчатой стамески для черновой обработки - рейера. Если заготовка длинная, черновая обработка производится в несколько этапов; подручник придвигается к детали по мере ее обтачивания, не изменяя своего положения по высоте.
Для вытачивания деталей существуют инструменты разной формы: желобчатая стамеска для обработки фасонной поверхности, плоская стамеска, крючок, полукруглый резец, скошенная стамеска (косяк) и др. В зависимости от типа используемого инструмента и стадии работы следует периодически приближать подручник к заготовке. После завершения процесса, когда деталь уже выточена, производится окончательная отделка (шлифование, полирование, вощение, тонирование и др.) при снятом подручнике.
С помощью углового центроискателя проведите карандашом с обоих торцов заготовки по две-три линии, пересечение которых и будет центром торца.
Сильно ударив молотком по разметочному керну, сделайте канавки и осевое углубление на торцах заготовки.
Наденьте заготовку на поводковый центр, подведите заднюю бабку к противоположному торцу и подожмите ею заготовку так, чтобы поводки хорошо врезались в канавки на торце, а затем отведите центр задней бабки - заготовка должна держаться сама.
Вновь подведите центр задней бабки к заготовке, чтобы зафиксировать ее по оси центров. Поверните маховик задней бабки на четверть оборота, если дерево мягкое, и на пол-оборота, если оно твердое. Заготовка должна быть закреплена так, чтобы ее можно было без сопротивления проворачивать рукой.
Подведите подручник как можно ближе к заготовке. Поворачивая ее рукой, убедитесь, что она свободно вращается и ни за что не задевает. Опорная плоскость подручника должна располагаться примерно на 5 мм ниже оси вращения.
Черновая обработка
Для чернового точения цилиндра с помощью рейера установите частоту вращения 1000 или 1500 об/мин. Чем точнее должна быть форма цилиндра, тем большую скорость надо устанавливать. Заготовки с малым припуском на обработку можно проточить с одного прохода по всей длине, с большим припуском - небольшими порциями, двигаясь от задней бабки к шпинделю.
Начинайте работу плавно, опираясь стержнем резца на подручник и держа лезвие так, чтобы пятка резца соприкасалась с деревом. Затем поднимайте ручку стамески до тех пор, пока кромка лезвия не начнет врезаться в дерево, снимая при этом ровную и хорошо скручивающуюся стружку.
Ведите резец в направлении снятия стружки таким образом: одна рука, держащая ручку, задает движение, а другая - лишь поддерживает лезвие (не нажимая на него).
При черновой обработке квадратной заготовки аккуратно срезайте стамеской углы, не слишком на нее налегая. Доведите заготовку до цилиндрической формы наибольшего диаметра, придвигая по мере стачивания припуска подручник по направлению к оси вращения.
В зависимости от того, какую форму вам нужно придать детали, проведите карандашом основные линии разметки выпуклых и вогнутых частей, поворачивая заготовку рукой. Размечайте заготовку так, чтобы наиболее широкие части детали всегда располагались со стороны передней бабки.
Начните с обтачивания стамеской двух краев заготовки. Опираясь на подручник, она должна плавно входить в дерево (без резких движений), оставаясь перпендикулярно оси вращения.
Проверка размера
регулярно проверяйте размер штангенциркулем. Опытные столяры обычно прижимают резец локтем к бедру, чтобы освободить руку для измерительного инструмента. Как только штангенциркуль начинает вибрировать, уменьшите толщину стружки. Таким образом обточите прежде всего наибольшие диаметры, а затем переходите к точению шеек, торов, шаров, плеч и т. д.
Для того чтобы выточить полутор, воспользуйтесь желобчатой стамеской для обработки фасонной поверхности. Держа ее перпендикулярно оси, "спускайте" режущую кромку с внешней стороны внутрь заготовки, поднимая и слегка поворачивая ручку. Чтобы получить целый тор, произведите ту же операцию с обеих сторон.
Шейка (свод) вытачивается таким же резцом, что и тор. После черновой обработки донышка посередине шейки проточите правую полушейку, на этот раз ведя инструмент снизу вверх и вправо. Никогда не переводите резец сразу с одной стороны шейки на другую - их нужно вытачивать по очереди.
Листели (маленькие ободки, часто оставляемые с обеих сторон шейки) вытачиваются мейсель-резцом. У него нет задних углов на боковых гранях стержня, как у стамески, но зато есть тонкая канавка для выхода стружек.
Галтель представляет собой плавный переход от одной поверхности к другой - по сути, комбинацию тора и шейки. Поэтому вначале точите шейку, а затем тор, примыкающий к ней.
Деталь, зажатую с двух сторон, никогда не отрезают полностью. Выточите с двух краев канавки, оставляя перемычки маленького диаметра, и отпилите концы ножовкой, предварительно остановив станок.
Чтобы завершить отделку детали, снимите резцедержатель и обработайте деталь снизу мелкой шкуркой (зернистостью от 16 до М63). Во время работы поворачивайте шкурку крест-накрест, чтобы избежать кольцевых царапин.
Для отделки детали во время вращения натрите ее куском воска и отполируйте плотной тканью или пробковым материалом.
Высверливаем основание лампы
Вставьте в переднюю бабку патрон и зажмите в нем сверло для дерева. Установите малую частоту вращения и, держа деталь одной рукой, подайте ее на сверло, продвигая пинолью задней бабки. Время от времени удаляйте стружку.
Сделайте центрирующие канавки того же диаметра, что и бур (большое кольцевое сверло, проходящее сквозь пиноль задней бабки), с обеих сторон детали. Для этого замените в задней бабке упорный центр на кольцевую центровку и сверлите канавки, подавая инструмент на деталь. То же самое повторите на другом торце. Затем снимите кольцевую центровку и в освободившееся отверстие задней бабки пропустите бур. Продвигая его вперед, постепенно сверлите сквозное отверстие.
Обработка заготовки, зажатой с одного конца
При изготовлении коробочки деревянная заготовка закрепляется только с одного конца. В зависимости от формы и размеров детали используются разные средства крепления: патрон с тремя или четырьмя кулачками (некоторые зажимают в восьми точках), патрон «свиной хвост» (с установочными винтами, вкручивающимися в деталь), цанговый патрон или планшайба.
Эта работа требует немалого мастерства. Здесь надо проявить большую аккуратность при вытачивании уступа, чтобы диаметр не сделать меньше, чем нужно.
Надежно зажмите квадратную заготовку в патроне так, чтобы вручную добиться малого биения. Придавая заготовке цилиндрическую форму, вы можете для большей безопасности пользоваться подручником. Когда заготовка приобретет нужную форму, обработайте свободный торец стамеской.
Вначале подрезается буртик крышки, а затем полукруглым резцом выбирается ее внутренность. Подручник располагается со стороны свободного торца заготовки, при этом центр задней бабки снимается.
Вытачивание этой части заготовки необходимо для последующего изготовления шляпки на ножке — украшения сверху крышки. После шлифования деталь подрезается мейсель-резцом, а затем отпиливается ножовкой при выключенном двигателе.
Из оставшейся в патроне заготовки предстоит сделать коробочку. Как и в предыдущем случае, стачивается торец, и на нем точно прочерчивается диаметр вхождения буртика крышки.
Вырезав по разметке слегка коническое углубление, вбейте в него киянкой крышку. Ее буртик должен быть высотой не менее 5 мм.
Соединение крышки с коробочкой довольно прочное, так что их можно обрабатывать совместно желобчатой стамеской. Работать надо плавными, равномерными движениями, снимая стружку в направлении от более выпуклых частей к более тонким.
Когда вы придадите коробочке нужную форму, вырежьте тонкие бороздки и обожгите их (сделайте темными) с помощью натянутой железной проволоки. Последнюю операцию следует прекращать с появлением дыма.
На готовую вращающуюся коробочку нанесите, распыляя из баллончика, нитролак, а затем обработайте ее стружками.
После этого изделие покройте воском и отполируйте пробкой.
Вложите клин между коробочкой и крышкой и, слегка ударив киянкой, снимите ее. С помощью сверла, закрепленного в задней бабке, просверлите в изделии отверстие, которое задаст глубину. Режущий инструмент (скребок) держите по оси вращения, приподнимая ручку, пока не будет найден оптимальный угол резания. Резцом можно работать, двигая его от центра к периферии заготовки или наоборот. Время от времени следует проверять глубину. Когда внутренность выточена, подровняйте посадочное отверстие для крышки мелкозернистой шкуркой, а затем срежьте коробочку мейсель-резцом.
