Для надежной защиты автомобиля от угона недостаточно выбрать хорошую охранную систему, так как многое зависит от правильности ее монтажа. Основой высоких противоугонных свойств машины являются оптимальный выбор расположения датчиков и модулей автосигнализации, соответствие подключения разъемов и полное соблюдение электрической схемы. Ошибки установки могут привести как к снижению безопасности авто, так и к полному выходу охранной системы из строя.

Монтаж процессорного модуля производится только в салоне авто. Обусловлено это низкой степенью пыле и влагозащищенности блока. Главный модуль обладает степенью защиты IP-40. Его расположение за пределами салона не только снижает безопасность автомобиля, но и может стать причиной частых неисправностей при эксплуатации автосигнализации.

Основные элементы автосигнализации

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Сирена охранной системы scher khan обладает более высокой степенью защиты IP-65. Это позволяет находится ей в подкапотном пространстве. При этом она должна располагаться таким образом, что бы ее несанкционированный демонтаж был затруднителен.

Монтаж датчиков

Датчик вызова из автомобиля рекомендуется монтировать на лобовое стекло. Его провод не должен быть подвержен механическому воздействию, так как возможно его повреждение. Для предотвращения ложных срабатываний требуется располагать датчик без касаний с посторонними предметами.

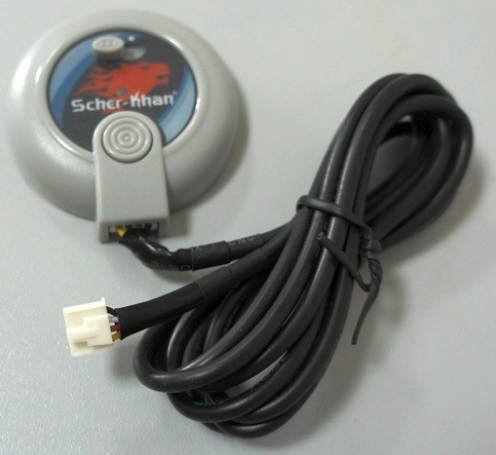

Датчик вызова из авто

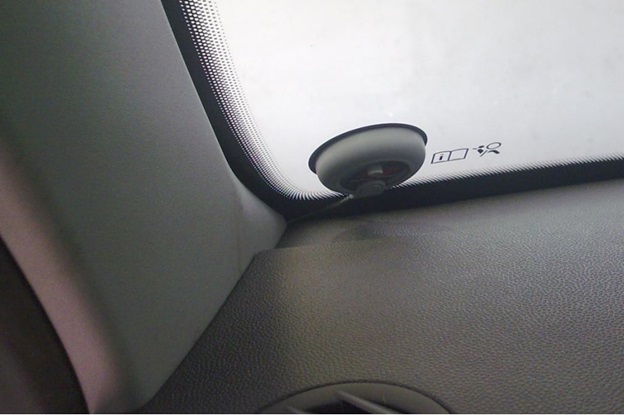

Пример монтажа датчика вызова из машины

Главным критерием монтажа концевых выключателей является невозможность их повреждения при эксплуатации авто. Датчики склонны к окислениям, поэтому место установки не должно быть подвержено воздействию влаги. Ложное срабатывание концевика может существенно уменьшить функциональные возможности охранной системы.

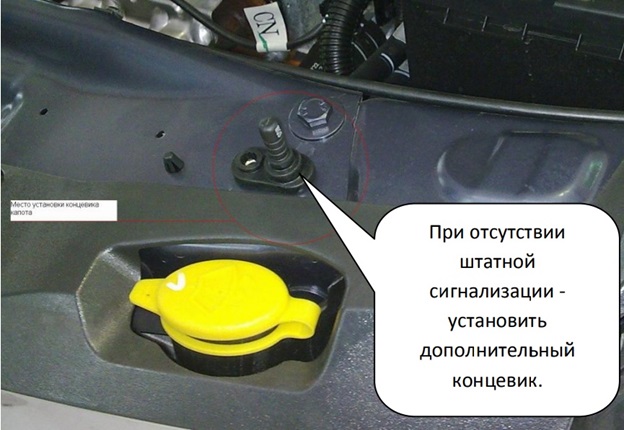

Концевик, контролирующий закрытие капота

Сигнализация шерхан имеет возможность открытого и скрытого монтажа антенного модуля. От того, каким образом производится установка зависит дальность действия охранной системы. Наиболее рациональным способом расположения приемопередающего блока является лобовое стекло автомобиля.

Расположение антенного модуля открытым способом

Распиновка и схемы подключений

Инструкция по установке содержит в себе карты монтажа и распиновку разъемов. Там можно обнаружить как обобщенные схемы, так и частные подключения. Выполнять соединения следует строго соблюдая цветовое соответствие проводов.

Обобщенная схема подключения охранной системы

Завершив электрические соединения необходимо открыть крышку центрального блока автосигнализиции. Под ней находится петля выбора коробки перемены передач. Для Scher-Khan Magicar 9 в случае автоматической КПП требуется перерезать проводник.

Проволочная перемычка, определяющая тип КПП

Распиновка может меняться в зависимости от модели охранной системы. В инструкции можно обнаружить значение каждого из каналов разъемов и их цветовое обозначение.

Распиновка разъемов на примере автосигнализации Scher Khan Magicar

Программирование автосигнализации после монтажа

Завершающим этапом установки является программное внесение особенностей автомобиля и монтажа охранной системы. Необходимо:

выбрать блокируемую цепь;
определить контакты, которые использует реле блокировки;
при необходимости активировать SLAVE;
обучить охранную систему оборотам холостого хода;
выбрать способ определения работы мотора.

Ошибки на этапе программирования являются наиболее несущественными, так как их устранение не потребует вмешательства на физическом уровне. Наличие неправильно запрограммированных функций может снизить надежность охранной системы и внести ограничения в ее возможности.

Проблемы защиты автомобиля от угона решит установка сигнализации Шерхан в ЮЗАО Москвы в нашей компании «Jinstall».

Особенности бренда

Мы предлагаем купить автомобильные системы охраны в нашем сервисном центре. Модели, имеющиеся в продаже, пользуются популярностью и обладают рядом преимуществ:

интегрируются в любые отечественные и импортные марки машин;
совместимы со штатной электроникой;
обеспечивают высокий уровень надежности защиты от интеллектуального взлома;
имеют возможность дистанционного управления, надежную защиту от помех в условиях Москвы и других мегаполисов.

Цена монтажа зависит от модели и функционала оборудования. Установка автосигнализации Scher-Khan с автозапуском и обратной связью не вызывает каких-либо трудностей и, благодаря особенности конструкции, выполняется в самых труднодоступных для мошенников местах транспортного средства.

Монтаж автосигнализации в сервисном центре «Jinstall»

Мы оказываем профессиональные услуги по установке фирменного оборудования Шерхан (MagiCar, LogiCar) в районе ЮЗАО в Москве, а так же сигнализаций других брендов, руководствуясь вашими требованиями к функциям и стоимости. Цена на сигнализацию с автозапуском Шерхан с установкой складывается из нескольких факторов:

сложности защитной системы;
индивидуальных особенностей авто, марки;
количества дополнительных модулей и функций (GPS, CAN, автозапуск и прочее).

На все работы даем гарантию сервиса до 3 лет! Наши специалисты обеспечат вашу машину эффективной защитой.

Сигнализация Шерхан на сегодняшний день лидер российского рынка охранных систем для автомобилей. Вообще, марка впервые появилась на рынке в 1998 году и сразу произвела фурор. Фактически это была первая в мире телеметрическая система, оснащенная брелоком с жидкокристаллическим экраном и двусторонней связью с автозапуском. Важная особенность Шерхана заключалась в том, что система была чрезвычайно надежна и ей практически никогда не требовался ремонт.

На сегодняшний день марка динамично развивается и ежегодно выпускает на рынок современные продукты. К примеру, в прошлом году в продаже появилась сигнализация SCHER KHAN MAGICAR 14 – на сегодняшний день она является самой современной и надежной телеметрической системой от компании sherhan.

Вообще же, идеальной для автомобиля можно назвать практически любую сигнализацию с автозапуском от Шерхана. В каждой есть все, что необходимо современному автомобилисту.

Технические особенности

Итак, все без исключения современные противоугонки произведенные под маркой Шерхан обладают следующими функциями:

Автозапуск. То есть возможность заводить двигатель по команде с брелока.
Отображение всей информации о работе сигнализации на жидкокристаллическом дисплее брелока.
Возможность удаленно управлять работой всех систем сигнализации непосредственно с брелока.
Регулировка чувствительности всех датчиков, а также возможность их отключения, при необходимости.
Один брелок может управлять сразу двумя автомобилями, с переключением режимов естественно.
Температурный датчик, позволяющие узнать сколько градусов как на улице, так и в салоне.
Функции будильника и часов и парковочного таймера (последнее не для всех моделей).
Режим турботаймера. Когда двигатель еще несколько минут после постановки на охрану работает на холостых оборотах. Необходим для автомобилей, оснащенных турбиной, чтобы увеличить ее ресурс.
Возможность запустить двигатель по таймеру с автозапуском, вплоть до необходимой минуты.
Персональный PIN-код, позволяющий отключить противоугонную систему в случае утери ключа.
Режим охраны можно включить даже при работающем двигателе.
Некоторые охранные системы также оснащены режимом свободные руки, для автоматической постановки или снятия с охраны в момент приближения владельца к автомобилю.
Функция безопасная поездка. Система блокирует двери при наборе скорости и открывает их только после полной остановки автомобиля.

Установка

На сегодняшний день установить охранную систему марки магикар с автозапуском можно и самостоятельно, конечно, в случае, если вы обладаете минимальными слесарными навыками и что самое главное познаниями в области автомобильных сигнализаций. Карты монтажа для любой модели под маркой Шерхан, можно запросто найти в свободном доступе в интернете и внимательно изучив их сделать все правильно.

Однако есть несколько моментов, о которых стоит знать, иначе только, что купленной сигнализации понадобится ремонт или полная замена:

Если вы, что-то перепутаете с учетом того, что охранная система имеет доступ к электрику автомобиля, можно смело ожидать короткого замыкания. Если даже удастся избежать пожара система гарантированно понадобится ремонт или замена центрального блока управления.
В случае если сигнализация оснащена автозапуском, есть вероятность того, что неквалифицированный установщик напутает, что-нибудь с датчиками и автозапуск не будет работать.
И еще в сети можно запросто наткнуться на неправильные карты монтажа сигнализаций с автозапуском и тогда система и вовсе не будет работать, а, возможно, выйдет из строя и потребуется ее ремонт.

Ремонт

Несмотря на максимальную надежность сигнализация Шерхан, бывают случаи, когда автолюбители сталкиваются с тем, что противоугонной системе необходим ремонт. Чаще всего начинает глючить брелок управления.

Диагностику и элементарный ремонт в этом случае можно произвести своими руками. Итак, порядок действий следующий:

Первым делом проверяем световой индикатор на брелоке. Если он горит тускло или мигает, скорее всего, проблема с элементом питания. Лечится простой заменой батарейки.
Если это не помогает, можно попробовать наладить программную адаптацию брелока. Подробно этот неложный ремонт расписан в инструкции по эксплуатации охранной системы. Описывать его подробно не имеют смысла, в зависимости от модели сигнализации возможны различные алгоритмы действий.
Вполне возможно, ремонт брелока и вовсе не требуется. В редких случаях его некорректная работа может быть связана с помехами в виде мощных радиоволн в зоне работы пульта. Фактически они просто перебивают его сигнал. В этом случае идеальный вариант разблокировать автомобиль и перевести систему в режим VALET, после чего переехать на другое место и снова протестировать работу брелока.
Если все вышеперечисленные способы не помогают можно попробовать разобрать брелок и произвести его визуальный осмотр. Понадобятся крестовая отвертка и прибор для измерения напряжения. Итак, разбираем пульт и осматриваем внутреннюю микросхему. Все плохо пропаянные участки проверяем специальным прибором на работоспособность. Также следует осмотреть и проверить, чтобы все проводки были надежно припаяны к плате. Важно, если вы не дружите с паяльником, не стоить даже пытаться произвести ремонт сигнализации оснащенной автозапуском. Закончится все, может, очень печально, вплоть до покупки новой противоугонной системы. Идеальный вариант, обнаружив внутренние дефекты отнести пульт в сервисный центр. Там его протестируют более тщательно и наверняка выполнят ремонт с соответствующими гарантиями и о проблеме можно будет забыть.

Возможен вариант, когда у сигнализации с автозапуском ремонт необходимо самому процессору или блоку управления системой.

Собственноручный ремонт здесь едва ли возможен, однако, минимальные диагностические мероприятия провести можно запросто:

Первым делом проверьте наличие питания и напряжения на блоке. Делается с помощью прибора для измерения напряжения, в момент включения блока зажигания.
Далее обязательно просканируйте все соединительные провода от датчиков до процессора.
Если все в порядке вскрывайте блок и изучайте его на наличие повреждений, точно так же, как и в случае с брелоком.

Чинить процессор самостоятельно не рекомендуется. Процедура слишком сложна и ответственна. Лучше обратиться в авторизованный сервисный центр, где специалисты проведут качественный ремонт вашей сигнализации и обязательно дадут гарантии на проведенные работы.
