Здравствуйте, дорогой читатель! Если у Вас возникла необходимость проложить трубопровод холодной воды, можно использовать изделия из полиэтилена низкого давления (ПНД) – недорогого и практичного материала. У каждого материала имеются свои тонкости и особенности монтажа. В этой статье мы расскажем читателям о том, как соединить ПНД трубу.
Полиэтилен – широко распространенный и известный пластик. Но трубы из него стали изготавливать не слишком давно – примерно 50 лет назад. Название «полиэтилен низкого давления» происходит от способа производства полиэтилена и не имеют отношения к качеству пластика.
Трубы могут быть черными, ярко-голубыми, черными с голубыми и желтыми полосками, серыми (для канализации), редко других цветов. Для водопровода питьевой воды предназначены голубые или черные с голубыми полосками изделия, черные изделия – для технических целей. Диаметры – от 16 до 1600 мм. Изготавливаются как мерные изделия длиной 12 м или в бухтах (если диаметр не превышает 160 мм)
Сфера применения
ПНД применяются исключительно для трубопроводов холодной воды, так как могут эксплуатироваться при температуре не более 40 °С. Рабочее давление – не более 20 Мпа (2 атмосферы). Применяются повсеместно для прокладки водопроводных и канализационных сетей под землей и систем водоснабжения от скважины с насосом.
Более широкое распространение тормозится нестойкостью к ультрафиолетовому излучению – полностью перейти на ПНД не получится.
Кроме того, в гладких или гофрированных трубках прокладывают кабели связи или электроснабжения.
Преимущества и недостатки этих труб:
Преимущества
- низкая стоимость;
- химическая инертность – не вступает в реакцию ни с щелочами, ни с кислотами; вода не приобретает постороннего привкуса или запаха;
- коррозионная стойкость; стойкость к воздействию агрессивных сред;
- долговечность — первые трубы отработали уже более пятидесяти лет;
- гладкая внутренняя поверхность — такие трубы не «зарастают» солями кальция, как металлические;
- переносят замораживание с водой внутри и не лопаются, как металлические;
- не боятся перепадов температур (в пределах от — 20 °С до 40 °С):
- пластичный полиэтилен легко переносит подвижки грунта;
- технологичность – легкий и быстрый монтаж;
- полиэтилен экологичен – его производство и утилизация не приводят к загрязнению окружающей среды;
- малый вес облегчает их монтаж, хранение, транспортировку.
Недостатки
- самый существенный недостаток – чувствительность к ультрафиолету. Водопроводы, оставленные под открытым солнцем, буквально за пару лет начнут разрушаться. Поэтому водопроводные трубы из ПНД используют исключительно в подземных коммуникациях и в помещениях с искусственным освещением или без света вовсе (например, в подвалах и цокольных этажах без окон);
- не предназначены для работы с горячими средами.
Способы соединения
Трубы из полиэтилена низкого давления можно соединять разъемным и неразъемным способами. Ниже мы расскажем о каждом из этих методов.
Разъемные соединения
Такой тип соединений применяется на диаметрах до 315 мм включительно, но желательно применять на диаметрах не более 110 мм. Он так же надежен, как и неразъемные способы.
Его достоинства:
- быстрота и легкость монтажа;
- экономичность — не требуется специальное оборудование; муфты и другие фитинги не слишком дороги;
- доступность – можно использовать в стесненных условиях, под водой, например.
Соединители (фитинги, муфты) монтируются в следующем порядке:
- торцы тщательно обрезаются перпендикулярно длине трубы; зачищаются от заусенцев;
- на торцах снимается фаска (с помощью специального приспособления или острым ножом);
- на торцы насаживается соединительный элемент (он входит в переходник достаточно туго);
- затем аккуратно затягивается гайка на фитинге.
Соединение муфтами
Это самый быстрый и не требующий особого оборудования способ сборки трубопроводов. Легко может быть применен в домашних условиях.
Полиэтиленовые муфты бывают нескольких видов:
- соединительные – соединяют трубы одного диаметра;
- редукционные – используют как переход для разных диаметров;
- компрессионные – предназначены для соединения труб ПЭ с различной запорной аппаратурой, стальными, пропиленовыми или ПВХ трубами.
Муфты бывают прямые и угловые. Виды муфт приведены в таблице.
Фитинговое соединение
Компрессионные фитинги – разновидность соединительных деталей для водопроводов.
Установка их аналогична установке муфт.
Фланцевое соединение
Применяется на магистральных трубопроводах большого диаметра (не менее 40 мм) для установки задвижек, вентилей, регуляторов (для их последующего снятия для ремонта или замены).
Для закрепления фланцев на концы трубопровода привариваются специальные муфты, затем на них накручиваются фланцы.
Неразъемные соединения
Единственно возможный метод соединения больших диаметров.
Стыковая сварка
Такой сваркой желательно соединять заготовки с толщиной стенки не менее 5 мм.
Торцы зачищаются, снимается фаска, вставляется в специальный нагреватель, оплавляются, затем заготовки стыкуются, прижимаются и выдерживаются неподвижно до полного охлаждения.
Электромуфтовая сварка
Соединяемые две трубы вставляются в специальную муфту, внутри которой есть нагревательный элемент. Затем на него от специального аппарата подается напряжение, муфта и заготовки разогреваются и свариваются. Очень удобный способ сварки. И очень дорогой. На больших диаметрах стоимость муфты будет намного превышать стоимость трубопровода на Вашем участке.
При выполнении такого вида сварки следует особое внимание уделить предварительной зачистке торцов и неподвижности соединения до момента полного остывания.
Требования, предъявляемые к сварным соединениям
- на месте шва не может быть никакой впадины – только выступающий валик;
- смещение торцов друг относительно друга не должно превышать 10% от толщины стенки трубы;
- при толщине стенки до 5 мм толщина валика не должна быть больше 2,5 мм; для толщины стенки – не больше 5 мм.
Пошаговая инструкция по соединению труб из ПНД
Необходимые инструменты и материалы
- центратор;
- гидравлический агрегат;
- нагреватель с регуляцией температуры;
- торцеватель с электроприводом;
- вкладыши для различных диаметров свариваемых изделий.
Ход работ
- трубы ПНД зажимаются в центрирующем приспособлении;
- производится торцовка и снятие фаски;
- торцы обезжириваются;
- поверхности нагреваются сварочным нагревателем и оплавляются;
- сварочный нагреватель удаляется;
- торцы сжимаются таким образом, чтобы сформировался валик шва;
- трубы не трогают до полного охлаждения, затем убирают центратор.
Видео по соединению
Всегда лучше увидеть процесс производства каких-либо работ. Наше видео поможет Вам увидеть все тонкости процесса сварки труб ПНХ.
Нельзя соединять трубы с заметно выраженной эллипсностью – качество шва будет неудовлетворительным.
После сварки в обязательном порядке свариваемый узел должен находиться в неподвижном состоянии до своего полного остывания.
Не пренебрегайте очисткой торцов от земли, пыли, песка, стружки и обезжириванием – эти мелочи заметно влияют на качество шва.
Как соединить трубу ПНД с полипропиленовой
Полиэтилен и полипропилен не свариваются. Правильно соединить их между собой только с помощью фитингов. На соединяемые торцы следует наварить или надеть МРВ (муфты с внутренней резьбой) из соответствующего материала, на одну МРВ накрутить быстроразборное резьбовое соединение («американку»), затем с помощью накидной гайки соединить две МРВ.
Как выполнить стыкование полиэтиленовой и стальной трубы
Такое стыкование производится аналогично стыкованию ПНД и полипропилена. Стальной трубопровод, как правило, оканчивается резьбой. Можно вместо «американки воспользоваться сгоном – но этот вариант уже себя отжил.
Любой стройматериал располагает собственным эксплуатационным периодом. Когда он заканчивается, надо заменять отработавшее свое изделия. Это относится и к трубам. Сегодня изделия из полипропилена настолько легки в установке, что дают возможность полностью заменить отопительный/водопроводный комплекс без особого труда. Нужно лишь знать, как соединять полипропиленовые трубы.
Подобный материал хорош тем, что продукция обладает следующими свойствами:
- Прочные. Они могут справиться с перепадами давления и высокотемпературным воздействием, не поменяв собственных показателей;
- Долговечные;
- Устойчивы к коррозийному воздействию;
- Легко устанавливаются. Для монтажа нужно лишь разогреть их особым устройством, выполнить соединение посредством фитингов. Для того, чтобы соединить металлическую трубу с полипропиленовой также используют фитинги.
Виды продукции из полипропилена
Выделяют четыре типа изделий из полипропилена:
- PN 25. Максимально допустимое давление – 2,5 МПа. Применяется в системах отопления, горячих водопроводах;
- PN 20. Универсальное изделие, которое может справиться с нагрузкой до 2 МПа. Применяется в холодных/горячих водопроводных комплексах (если температура воды не больше восьмидесяти градусов Цельсия). Она высокопрочная, потому что внутри есть армирование фольгой;
- PN 16. Предназначается для систем отопления с невысоким давлением и холодных водопроводов;
- PN 10. Изделие с тонкими стенками, которое выдерживает нагрузку до 1 МПа. Часто используется при обустройстве теплого пола (температура не выше сорока пяти градусов), холодного водопровода (до плюс двадцати).
Чтобы подобрать продукцию, которая подойдет для ваших целей, проконсультируйтесь со специалистом . Также можно посмотреть видео, в котором рассказывается, какие трубы нужно использовать в различных ситуациях.
Инструментарий
Легкость установки – ключевое достоинство полипропилена. Понадобятся определенные материалы, специальный инструментарий:
- трубы из полипропилена;
- карандаш;
- клипсы, чтобы фиксировать магистраль;
- рулетка;
- муфты для соединения;
- уголки;
- ушастик-МРВ. Он применяется для закрепления смесителя;
- выходы МРВ с резьбой из металла;
- паяльное устройство;
- ножницы для предметов из пластика.
Соединение полипропиленовых труб друг с другом
Диффузионное сваривание
Сейчас вопрос, как соединить полипропиленовые трубы является популярным. Наиболее распространенным методом считается диффузионное сваривание. Для того чтобы надежно закрепить их, применяют фитинги: муфты, уголки, переходники.
Трубы из полипропилена при монтаже холодного водопроводного комплекса точно прослужат до пятидесяти лет. Приблизительно двадцать пять лет они прослужат при монтаже горячего водопровода. Помните, что продолжительность эксплуатации зависит от входного давления и температуры.
Полипропиленовая продукция весьма прочна, способна справиться с любыми изменениями в системе. Большое давление и низкотемпературные условия никоим образом не могут повлиять на длительность их эксплуатации . Высокое давление и температура, которые зафиксированы в одно время, уменьшат длительность эксплуатации труб на пять – семь лет. В домашних трубопроводах не бывает экстремальных нагрузок, которые способны деформировать их, потому не нужно волноваться.
Прибор «Фузиотерм»
Если вас интересует соединение друг с другом, обратите собственное внимание на данный аппарат. Холодные изделия из полипропилена соединяются, затем выполняется обработка стыка прибором «Фузиотерм». Если нужно сварить 2 конца труб, их вставляют в особое отверстие, имеющееся в устройстве, предварительно прогрев аппарат до двухсот шестидесяти градусов. Потом их вытаскивают и соединяют.
Раструбная пайка
Если радиус меньше двадцати миллиметров, то их возможно соединить посредством ручного сваривания. Для соединения с деталью из металла необходимо использовать иной метод. Потребуется специальный паяльник для раструбной пайки.
1. Отрежьте кусок изделия особыми ножницами. Если присутствует армировка, выполните ее обработку, зачистите слой армирования в области отреза.
2. Наденьте перчатки, разогрейте паяльник и начните паять.
3. Делайте все быстро, чтобы область стыка не деформировалась.
Соединение полипропиленовых труб с полиэтиленовыми
Как соединить полиэтиленовую трубу с полипропиленовой? Для этого используется стыковое сваривание. Торцы нагреваются, пока материал не расплавится. Затем их сжимают. Образуется стык, шов остывает. Нагревание осуществляется плоским инструментом из металла, имеющим покрытие из тефлона.
Главное преимущество подобного сваривания заключается в том, что для прокладывания прямых участков не нужно тратиться на соединяющие элементы. Минус состоит в том, что, вне зависимости от радиуса соединяемых изделий, понадобится соблюсти множество правил стыкового сваривания. Кроме того, соединение двух отрезков отнимает много времени. Теперь вам известно, как соединить трубу ПНД с полипропиленовой.
Соединение полипропиленовых труб с металлическими
Актуальным остается вопрос, как соединять полипропиленовые трубы (в условиях высокого давления) с металлическими? Существует 2 метода. Выбирать один из них нужно, отталкиваясь от радиуса.
1. Для изделий с радиусом до 20 мм нужно использовать резьбовые соединения на металлической части системы. Фитинги, с одной стороны которых есть обыкновенная муфта под монтаж к пластику, а с другой – нужная резьба, продаются повсюду. Для того чтобы герметизировать стальную резьбу, воспользуйтесь льном с олифой или же современными уплотнительными материалами. Этим вы обеспечите долговечность соединения.
2. Для размеров побольше лучше использовать фланцевые соединения. Железную резьбу с радиусом в 300 мм невозможно завинтить вручную, даже если вы силач. Так как же тогда объединить металлическую трубу и полипропиленовую, если они большого диаметра? Используйте специальные переходники, которые можно приобрести в магазине.
Резьба и фланцы позволяют соединять металлические и полипропиленовые трубы без пайки, что очень удобно.

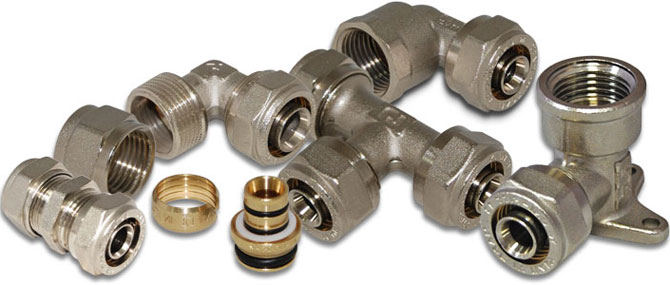

Соединение полипропиленовых труб с металлопластиковыми
Каким образом можно соединить металлопластиковую трубу с изделием из полипропилена? Нужно использовать компрессионные фитинги. Обычно они производятся из материала, который устойчив к коррозийному воздействию (медь, латунь). Конструкция заключает в себе штуцер, кольцо, накидную гайку. Посредством их обжим фиксируется.
Когда гайку закручивают, она давит на кольцо, закрепленное на трубном участке. Обычно подобное соединение используется в водопроводных и отопительных системах.
Типы фитингов
Выполнить соединение 2 кусков из неодинаковых материалов возможно особыми фитингами. Они еще используются, когда нужно соединить сантехнику с арматурой из стали. Вставки на фитингах необходимы для прочного соединения. Они могут быть изготовлены из латуни либо хрома. Сегодня наиболее распространены следующие варианты:
- крестовины;
- комбинированные тройники;
- муфтовые;
- шаровые краны;
- переходники (располагают внешней пластмассовой резьбой).
Правильный выбор полипропиленовых изделий
Сложно выбрать что-либо определенное из широкого ассортимента, предоставляемого множеством изготовителей. Существуют критерии, которыми необходимо руководствоваться при приобретении.
1. Изделия должны находиться в соответствии с характеристиками водопровода/системы отопления.
2. Для того чтобы качественно собрать систему, нужно приобретать все детали у одного изготовителя. Подобный подход позволит создать надежную и долговечную конструкцию.
3. При выборе обращайте внимание на качество трубопроводов, фитингов. Оценивайте следующее:
- гладкость внутренней/наружной поверхности;
- наличие трещин, сколов, пузырей, неоднородной структуры, посторонних частиц;
- правильность геометрии;
- одинаковая толщина стен.
4. Помните, что полипропиленовые изделия предназначены для эксплуатации при температуре не меньше минус двадцати. Спросите в магазине, как хранить их зимой. Неправильное хранение приводит к деформации изделий.
5. Если по водопроводу будет идти вода для питья, поинтересуйтесь у продавца, соответствует ли товар нормам санитарии и гигиены.
6. Покупайте лишь прямые трубы, без изгибов. В магазинах они хранятся вертикально, поэтому постепенно они изгибаются, перестают быть ровными. Обязательно обращайте на это внимание.
7. Выбирайте изделия от проверенных изготовителей, которые хорошо зарекомендовали себя, имеют все необходимые сертификаты. Стараясь сэкономить, можно купить низкокачественное изделие, которое не сможет прослужить вам весь эксплуатационный период. Поэтому лучше заплатить побольше один раз, чем потом тратиться снова и проводить сложный ремонт водопровода/отопительного комплекса.
Трубы из полиэтилена низкого давления (ПНД) выигрывают у металлических, за счет низкой стоимости и простого монтажа.
При знании технологии сборки трубопровода, с работой справится любой домашний мастер, даже не имеющий практического опыта.
Громоздкие сварочные аппараты и прочее специализированное оборудование не требуется.
Способы соединения
Выделяют 2 способа соединения труб ПНД:
- «горячий»,
- «холодный».
Под первым, подразумевается стыковая сварка специальным паяльником или электромуфт.
Под вторым — фиксация крепежными элементами ().
Монтаж трубопроводов из ПНД горячим методом подразумевает неразъемное соединение холодным — разборное.
Неразъемный тип соединения, чаще применяется при укладке магистралей для прогонки жидкостей под давлением.
При сборке хозяйственно-бытовых трубопроводов, используется разъемное соединение.
Монтаж холодным методом
Данный вид сборки практикуется при прокладке канализационных трубопроводов, содержимое которых движется самотеком.
В этом случае, применяются специальные крепежи — фитинги, они же муфты.
Они представляют собой 2 или более соединенных воедино пластиковых наконечников, которые надеваются на концы труб.
По методу крепления, фитинги бывают разными, но для труб ПНД, чаще всего, используются т.н. компрессионные или обжимные.
Герметичное соединение обеспечивается за счет резиновых колец, заключенных в корпус. При его разборке не обязательно менять весь фитинг, достаточно, поставить новое кольцо.
С помощью компрессионных фитингов
- Обрезка труб
.
Срезы, на которые будут надеваться крепежи, должны быть ровными, без заусениц.На поверхности трубы, которая будет скрыта под корпусом фитинга, не должно быть трещин или других дефектов.
- Установка на трубу зажимного кольца (широкая его часть должна «смотреть» в направлении хвоста трубопровода).
- Соединение
.
Трубу вставляют в рукав фитинга так, чтобы зажимное кольцо продвинулось до упора. - Закручивание
.
Зажимную гайку (в большинстве моделей фитингов она синего или белого цвета) закручивают сначала вручную, а потом подтягивают специальным ключом.
Сильно налегать на гаечный ключ нельзя — пластик может треснуть.
Преимуществами
фитингового соединения являются:
- широкий спектр применения (подходит для любых безнапорных трубопроводов — сточных (), дренажных и т.д.);
- распространенность и доступная цена
.
Компрессионные фитинги продаются в любом строительно-сантехническом магазине.
Цена таких крепежей зависит от диаметра и рабочего давления, но, в целом, стоят они на порядок дешевле металлических муфт, с помощью которых устанавливается, например, угловой водяной полотенцесушитель из нержавеющей стали (написано ); - простота монтажа
.
Для соединения фитингов с трубами, достаточно иметь под рукой ключ для пластиковых труб (такой инструмент стоит не дорого).
Менее распространенный вид холодного соединения — в раструб , с помощью специального клея.
Он подходит не для всех трубопроводов, но для отдельных их видов (про лучшие трубы для отопления в частном доме написано ), «заточенных» под клеевое соединение.
У таких труб есть особые раструбы, на которые наносится специальный клей.
При соединении, обеспечивается сополимеризация пластика труб с клеевым составом, благодаря чему, получается прочное, герметичное соединение.
Монтаж ПВХ труб в раструб включает такие шаги:
- Обработка соединяемых поверхностей шлифовальной шкуркой
.
Поверхность трубы в месте ее соединения с раструбом другой части трубопровода ошкуривают.
То же самое проделывают с внутренней частью раструба. - Обезжиривание поверхностей метилхлоридом
.
Данный состав, частично, растворяет пластик, что обеспечивает лучшую сополимеризацию его с клеем. - Нанесение клея на соединяемые поверхности
.
Им покрывается вся уходящая в раструб часть трубы а также сам раструб изнутри на 2/3 своей глубины. Клей наносится кистью, равномерным слоем без комков и пробелов. - Соединение обоих частей трубопровода
.
Сразу после покрытия поверхностей клеем трубу вставляют в раструб до упора и проворачивают на четверть оборота.
Эксплуатация трубопровода , возможна, через несколько часов после монтажа враструб, когда клей полностью засохнет.
Сочленение горячим методом
Эта технология не предусматривает применения крепежных элементов. Поэтому, в плане затрат, она весьма экономична.
При таком способе монтажа, внутри трубопровода, в местах стыка — образуется грат (пояс из оплавленного материала), сужающий просвет.
В итоге, получается неразъемное соединение.
Для замены отдельных его частей, фрагменты трубы срезаются и соединяются с новыми, тем же методом.
Выделяют 2 способа горячей сварки:
- стыковая,
- электромуфтовая.
В первом случае, соединение выполняется с помощью сварочного аппарата (паяльника для ПНД труб).
Стыковая сварка подходит для монтажа трубопроводов диаметром не более 65 мм (), в иных случаях, используется электромуфтовая.
Прочное, герметичное соединение, невозможно без тщательного торцевания краев обоих труб. Для этого используется специальный инструмент — торцеватель.
При стыковой сварке, концы труб разогреваются паяльником и совмещаются.
При соединении оплавленных концов, важно, выдержать нужное давление, т.к., если переусердствовать со сжатием, получится слишком крупный грат.
При недостаточном сжатии , нужно будет долго возиться со сварочным аппаратом, чтобы достичь нужной степени сцепления.
Поэтому, при стыковой сварке, полезно вооружиться таблицами, где указываются оптимальные параметры давления, времени стыковки и остывания для каждого вида материала.
Важно, чтобы элементы трубопровода находились на одном уровне, их нельзя передвигать или трясти.
Электромуфтовая сварка предусматривает соединение труб с помощью специальных муфт, которые при нагревании образуют прочную спайку.
Этот метод проще, чем стыковая сварка, т.к. не требует тщательного выверения соосности обоих труб.
Другой ее плюс — возможность использования на труднодоступных участках магистрали, например, для отвода грунтовых вод от дома (написано ), куда не поместится сварочный аппарат.
Электромуфта представляет собой полый цилиндр с металлической спиралью внутри.
При нагревании муфты, спираль расплавляет пластик , за счет чего обеспечивается прочная фиксация обоих элементов.
Электромуфтовая сварка применяется при соединении частей трубопроводов ПНД из разных полимеров.
Стыковка с металлическими
Потребность в совмещении фрагментов трубопровода из разных материалов, обычно, появляется при ремонте, когда старые коммуникации заменяются новыми.
Если трубы во всем доме металлические, а при ремонте планируется установить пластиковые, помех для их монтажа нет.
Существует целых два типа соединения ПВХ труб с металлическими:
- фланцевое,
- резьбовое.
Фланцевое, применяется при монтаже трубопроводов большого диаметра, когда создается .
Для соединения используются фланцы — металлические кольца с отверстиями. Монтаж осуществляется в несколько шагов:
Перед началом монтажа, необходимо осмотреть фланец, на предмет наличия заусенцев.
Для резьбового соединения используются металлические фитинги (муфты).
С одной стороны крепежей находится резьба (может располагаться как внутри, так и снаружи детали), вторая сторона — гладкая (в нее вставляется пластиковая труба).
С помощью этого способа, можно быстро и надежно соединять металлические трубы с пластиковыми:
- в местах изгибов,
- расширений или сужений,
- переходов на нижний уровень
— везде, где массивные фланцы будут неуместны.
Поскольку — это холодный тип соединения, где нет пайки, герметизация стыка достигается за счет фум-ленты, которая наматывается на трубу, в месте крепления фитинга.
Раньше, для этой цели использовали паклю , но сейчас, есть более удобные и надежные материалы.
Лента наматывается на трубу, максимум, в 2 оборота, в направлении резьбы, а не наоборот.
Для дополнительной герметизации , стык обрабатывается силиконом.
Муфты прикручиваются вручную, без гаечного ключа. Степень соединения проверяется пробным пуском. Если со стыка капает вода, нужно еще немного подкрутить фитинг.
Как резать и соединять трубы ПНД при помощи сварки, посмотрите в видеоролике.
Трубопровод коммуникационной сети нередко бывает неоднородным. В нем используются стальные, полипропиленовые, комбинированные участки, в зависимости от требований – горячее и/или холодное водоснабжение, отопление, канализация. Условия эксплуатации влияют на материал сети и соединения. Как правильно соединить разную структуру комплектующих – описано ниже.
Способы соединения труб из разных материалов
Стиролы в производстве труб заслужили популярность по праву – ПНД, полиэтилен, пропилен, сшитый полимер – обладают прочностью и минимальными реакциями на внешнюю и внутреннюю агрессию сред не хуже стали, а по некоторым параметрам превосходят ее. Используются для горячих и холодных водопроводов, выдерживают максимальные давления и усилия на разрыв. Способов соединения пластика – много. Это сварка, фитинги, компрессия. Возможно, ли применить их в тандеме с трубами другого материала?
Рассмотрим каждый случай:
Как соединить трубу ПНД с полипропиленовой
Для фиксации разнородных материалов предлагаются несколько способов: фитинги с резьбой – внутренней, наружной, комбинированные муфты, фланцы.
Подробно:
- Резьбовые фитинги фиксируются на концах труб сварным методом. Для этого конструкцию фитинга разбирают, затем одну часть приваривают на конец одной трубы, а резьбовой участок на конец другой. Специальный аппарат для сварки плавит пластик, и соединения получаются прочными и герметичными. Для неразъемных участков используются фитинги с закладными нагревающимися элементами.
- Цанговые муфты . Конструкция разборная, состоит из цанги, резьбы и зажимной гайки. Видов муфт для труб ПНД – множество. Чтобы соединить трубу ПНД и полипропиленовый патрубок аналогично фитингу, муфту разбирают. Затем цангу вставляют в трубу ПНД и фиксируют зажимной гайкой, после чего конструкцию затягивают. Нельзя пережать фитинг, иначе давление цанги раздавит края трубы или зажимная гайка лопнет. Затем к резьбе присоединяют полипропиленовую трубу с аналогичным диаметром.
- Фланцы применяются при соединении труб ПНД с другими, когда комплектующие сети большого диаметра – стояки, канализация и прочее. Кроме самого фланца, требуется втулка для его фиксации. Соединение происходит аналогично цанговой муфте – конструкцию разбирают на части и укрепляют их на разные трубы к уже приваренным втулкам. Фиксация участка происходит при помощи накидных гаек.
Для уплотнения соединений между двумя трубами используют разнообразные материалы. Для резьбовых фитингов и цанговых муфт – ленту-фум. Для фланцевых соединений – резиновые или асбестовые прокладки.
Как соединить трубу ПНД с металлической трубой
Для фиксации разнородных труб – ПНД и металла, используют специальные, компрессионные фитинги, с одной стороны, и резьбой с другой. Чтобы сделать участок большого диаметра, применяют фланцы и раструбы. Опишем все случаи подробно:
Фитинг для соединения труб малого диаметра действует подобно цанговой муфте. Ее разбирают на составные части и, используя специальный прибор, фиксируют компрессионный узел на конце трубы ПНД. Далее, прикручивают участок с резьбой, куда вставляют металлическую трубу. То есть процесс аналогичен соединению двух труб из полимеров, описанному выше.
Внимания заслуживают специальные фланцевые соединения для труб ПНД и металла. Они применяются когда сварочный аппарат не может быть задействован.
Видов фланцев для соединения труб ПНД и металлических – два. Фиксирующийся и резьбовой. В первом случае фланец одевается на металлическую трубу, во второй конец устанавливается пластиковая труба и конструкция фиксируется прижимным кольцом с резиновым уплотнением. Во втором, конец фланца имеет резьбу для выкрутки трубы ПНД с соответствующим диаметром и уплотнительным контуром.
Популярностью пользуются соединения труб ПНД с металлическими благодаря особой, раструбной конструкции первых. Кроме уплотнительных элементов, такая фиксация содержит стопоры и специальную проволоку. Соединение происходит следующим образом: концы труб – гладкий и с раструбом – очищают. Устанавливают уплотнитель. Вставляют трубы, фиксируя их поочередно стопорами. После монтируют проволоку.
Описанные технологии сравнительно дешевы – фитинги и фланцы недороги, легко монтируются, работа не требует навыков и сварочных приспособлений.
Соединение водопроводных труб ПВХ
Пластиковые трубы для водопровода популярны благодаря невысокой стоимости, легкому монтажу и высокпрочностным характеристикам. В домашнем водопроводе они применяются как для холодной, так и для горячей воды – важно следовать маркировке.
Метод соединения таких труб, несколько:
- Сварка – холодная и с применением специального паяльного аппарата. В первом случае «клеящим» составом выступает особая масса на основе полимерных соединений и минералов. Она обладает хорошей адгезией, соединения с ней герметичны. Подходит для участков сети, где вода идет самотеком – без напора и давления. Пользоваться ее просто – трубы соединяются, и масса накладывается на место шва.
- Горячая сварка предполагает соединение на молекулярном уровне. Используется специальный паяльный аппарат с отверстиями для вставки концов труб. Перед соединением, фрезеровочным ножом с краев снимают верхний слой. Края труб расплавляются в насадках – время строго регламентировано – и прижимаются друг к другу. Отчего герметичность высока. Оба метода применяются как на неразъемных соединениях, так и в тандеме с фитингами.
- Резьба . Применяется в основном при соединении водопроводных труб ПВХ и металлических конструкций. Варианты фитингов различны и позволяют выполнить любые переходы – от малого диаметра к большому, повороты, включение в сеть нескольких веток трубопровода. Обычно для подобного соединения используют американки, разборные муфты, фланцы. Методы соединения аналогичны описанным выше – конструкции разбираются, насаживаются на концы труб, после чего соединяются.
- Компрессионные муфты . Метод давления успешно применяется на соединениях труб ПВХ. Конструкция фитингов позволяет сдавливать края, получая герметичный участок. Работа не требует температурного режима, специальных приспособлений, кроме обжимного ключа. Требуется разобрать конструкцию и укрепить составные части обжимным кольцом с уплотнителем.
В случае демонтажа сети, фитинги остаются пригодными для дальнейшего использования. Подготовка к соединению тщательна – концы труб очищают и обезжиривают, иначе герметичность останется под вопросом. Нельзя пережать соединения, дабы не сломать торцы труб.
Соединение труб из ПВХ относится к простому монтажу, доступному домашним мастерам без предварительного навыка работы – важно правильно подобрать инструмент и выбрать способ фиксации.
Таким образом, сложностей в сборке разнородных труб – нет. Принцип для полимерного и металлического сырья – одинаков. Качественное соединение зависит не только от материала трубы или его диаметра, но и от выбранного способа и правильно подобранных фитингов. Тогда домашняя коммуникация – водопровод, отопление или канализация – прослужат долго.
Видео по соединению металлической и пластиковой трубы
Разница в структуре полипропиленовых и металлопластиковых труб и отличающиеся технологии монтажа могут создать сложности при стыковке двух трубопроводов в единую систему водоснабжения или отопления.
Однако изготовители материалов уже давно разработали способы соединения материалов различной структуры, несмотря на то, что они имеют различные особенности монтажа.
Соединения трубопроводных систем из разных материалов могут быть необходимы в случае:
- присоединения нового трубопровода к уже существующей линии или стояку;
- замены изношенного участка;
- укладки и подключения водяных теплых полов к действующей системе отопления из полипропилена;
- монтажа смешанной системы с целью снижения расходов на приобретение материалов.
В каждом случае понадобятся детали с одинаковым типом соединения на одной из сторон (фитинги).
Типы фитингов для соединения металлопластика и полипропилена
Фитингами называют элементы трубопроводных систем, предназначенные для соединения участков трубопровода, разветвления потоков и присоединения к сантехническому оборудованию.
Применение фитингов для монтажа труб из металлопластика и полипропилена зависит от особенностей, которые каждый материал имеет.
Особенности монтажа изделий из полипропилена
Соединение труб PPR выполняется по технологии диффузионной сварки (пайки) с использованием муфтовых деталей.
При монтаже с помощью специального инструмента происходит нагрев внешней поверхности трубопровода и внутренней поверхности фитинга до начала температуры плавления 240-260˚C, после чего производится стыковка муфтового соединения.
Для полипропилена это:
- сделанные полностью из пластика уголки, тройники, крестовины, муфты, фланцы, компенсаторы и обводы;
- имеющие с одной стороны наружную или внутреннюю резьбу уголки, тройники, муфты и разъемные соединения.
