Обеспечение водой любой усадьбы, загородной дачи или частного дома, является первостепенной задачей их владельцев. Никакие культурные растения не могут произрастать без животворящей влаги, радовать взор буйным цветением и хорошим плодоношением.
Несмотря на сложность процесса пробурить скважину своими руками — реальная возможность, осуществить которою можно самостоятельно не используя тяжелую буровую технику. Статья предлагает ознакомиться, какие конструкции могут иметь самодельные буры для скважин.
Какие бывают скважины
Прежде чем рассмотреть вопрос об оборудовании, предназначенном для желательно познакомиться с технологиями добычи воды на дачном участке.
Для этого можно воспользоваться одним из основных типов скважин:
- Строительство колодца с быстрым наполнением от хорошего родника. Он может стать отличным накопителем для воды, содержать примерно два кубометра жидкости.
- Скважина на песок, представляющая собой трубу диаметром сто миллиметров, которая погружается на глубину до 30 метров при помощи шнека. На ее заглубленном конце трубы крепится нержавеющая сетка, выполняющая роль фильтра, при погружении в песок с крупной фракцией. Глубина такого устройства от 10 до 50 метров, период эксплуатации не менее пяти лет.
- Артезианская бесфильтровая скважина, используется для добычи воды расположенной между пластами, состоящими из пористого известняка. Глубина таких скважин от 20 до 100 метров, эксплуатировать их можно до 50 лет.
Скважина на воду – это своеобразный узкий колодец, как видно на фото.
Продолжительность эксплуатации скважин зависит от частоты ее использования. С увеличением интенсивности, возрастает срок ее службы.
Определить глубину бурения скважины можно предварительно ориентируясь на подобные устройства соседних участков, а приобретать количество обсадных труб с некоторым запасом на корректировку глубины залегания грунтовых вод.
Как пробурить скважину ручным способом
Для производства работ понадобятся:
- Бур.
- Вышка бурильная, при рытье скважины большой глубины. С ее помощью выполняется подъем и опускание бура со штангами.
- Лебедка.
- Штанги.
- Трубы обсадные.
Самым простым способом бурения скважины на воду является роторный метод, где процесс выполняется вращением бура.
Неглубокие скважины можно пробурить без применения вышки, бурильную колонну доставать вручную. Штанги для бурения выполняются из труб, соединенных между собой шпонками или на резьбе. На нижней штанге дополнительно установлен бур.
Для изготовления режущих насадок используется листовая сталь толщиной три миллиметра.
Совет: Заточку кромок насадок следует производить с учетом вращения механизма бура по часовой стрелке, при врезании в почву.
Инструкция бурения скважины под воду заключается в следующем:
- Над местом бурения устанавливается вышка, высота ее больше высоты бурильной штанги, что облегчает извлечение штанги при подъеме.
- После этого выкапывается для бура направляющее углубление. Его высота соответствует двум штыкам лопаты.
- Вращение первых витков бура может выполнить и один человек, но при дальнейшем погружении трубы понадобится дополнительная помощь.
Совет: При затруднении вытащить бур с первого раза, нужно повернуть элемент против часовой стрелки затем повторить попытку.
- Чем больше заглубляется бур, тем труднее вращать трубу. Использование воды для размягчения грунта поможет облегчить работу.
- Через каждые полметра перемещения бура вниз бурильную конструкцию необходимо доставать на поверхность и убирать с нее грунт.
- Цикл бурения воспроизводится снова. При выравнивании рукоятки инструмента с уровнем земли, нужно конструкцию наращивать дополнительным коленом.
- Бурение продолжается пока не появится водоносный слой, его легко определить по виду вынимаемой земли.
- После прохождения водоносного слоя, бур еще глубже погружается, до достижения следующего — водоупорного слоя. Это даст возможность обеспечить наибольший приток в скважину воды.
Конструкции ручного бура
Буры для ручного бурения скважин могут быть:
- Спиральные.
- Ложковые.
Используя самодельные приспособления можно выполнить бурение в мягких грунтах неглубоких скважин. Наибольшая глубина ствола устройства может достигать 20 метров.
Основными составными частями конструкции являются:
- Составная буровая труба. Длина ее увеличивается при заглублении скважины.
- Ручка. С ее помощью можно трубу вращать одному человеку или двоим вручную, прикладывая определенные физические усилия.
- Бур, его можно изготовить несколькими способами.
Как выполнить спиральный бур:
- Простейшим вариантом исполнения спирального бура является: Металлический стержень с хорошо заостренным концом.
- Отступив от острия наконечника 200 мм, нужно приварить пару ножей. Их изготавливают из половинок стального диска, толщина элементов от 100 до 150 мм.
- Под углом примерно 20 градусов к горизонтали к металлическому стержню привариваются ножи. Нужно следить, чтобы половинки стального диска располагались напротив друг друга. Тогда между приваренными ножами угол составит 40 градусов.
- Хорошо затачиваются нижние режущие кромки ручного бура. От остроты ножей, зависит скорость и величина усилия врезки в грунт инструмента.
Порядок работы спиральным буром
Технология работы самодельным инструментом заключается в следующем:
- Рабочий вращает рукоятку, бур благодаря заостренным ножам врезается в слой грунта.
- Затем, вместе со срезанным грунтом, ручной бур вытаскивается наверх. Подальше от места бурения высыпается земля. Операция повторяется несколько раз.
- От грунта спиральный бур, поднятый наверх из ствола , очищается и вывозится на тележке с участка.
- Штанга инструмента наращивается с увеличением глубины сооружения. Составные элементы фиксируются между собой на резьбе или с помощью втулок. Для надежности крепления составных частей штанги они дополнительно шплинтуются.
- После поднятия удлиненного инструмента наверх, лишние звенья штанги нужно снимать.
Совет: Спиральный бур лучше использовать с глинистыми грунтами, не крупным гравием, который будет на пути продвижения инструмента вглубь шахты.
Как устроен бур ложкового типа
В грунтах устойчивых к осыпанию удобнее пользоваться буром-ложкой.
Его конструкция заключается в следующем:
- Самодельный бур для скважин ложкового типа изготавливается в виде цилиндра. Для этого берется листовая сталь и скручивается в трубочку по заданному диаметру. Можно взять готовую трубу с нужными размерами.
- В боковой поверхности его делается продольная прорезь для выемки с боковых стенок скважины грунта.
- Длина бура-ложки берется до 700 мм.
- Извлекаемая порода в полости цилиндра удерживается за счет ее сжатия и прилипания.
- При увеличении сыпучести грунта прорезь в инструменте уже должна быть.
- Буром-ложкой выемка грунта производится нижними кромками, расположенными горизонтально, и вертикальной кромкой. При этом в полости цилиндра скапливается грунт.
- Бывают случаи, когда обычное сверло приваривается к нижней части конструкции. Его нужно строго расположить по оси штанги.
- Основная особенность бура-ложки в том, что ось штанги совпадает с осью сверла, а линия оси корпуса бура ручного и режущая продольная кромка на миллиметр смещены от центральной осевой линии. Такое взаимное расположение осей позволяет инструменту пробурить скважину диаметром больше, чем сам бур.
Совет: Ложковый бур проходит хорошо внутри обсадных труб, монтируемых для предупреждения обрушения шахты сооружения.
Преимуществами ручного бурения являются:
- Низкая цена работ.
- Возможность эксплуатации, при сбоях в подаче электроэнергии, .
- Сохраняется ландшафт участка, не предусматривается заезд спецтехники.
- Самодельные буры для скважин можно использовать при строительстве заборов, устройстве свайных фундаментов, посадке растений.
- Ограничения по глубине сооружения.
- Невозможность эксплуатации самодельного бура в плотных грунтах.
Как изготовить буры для бурения скважин в ручную хорошо видно на видео. В этой статье предлагается познакомиться с некоторыми особенностями ручного бурения скважин на дачном участке.
У работящего человека всегда много дел как дома, в мастерской, так и на садово-огородном участке. Да мало ли где может понадобиться совершенно простое приспособление – современное воплощение в металле принципа «архимедова винта»!
Разумеется, как и многое другое, обозначенный инструмент, даже на бензиновом моторе, сегодня можно купить в специализированном магазине. Но для настоящего мастера, который к тому же умеет считать свои деньги, нет никакой проблемы в том, как сделать бур своими руками.
Достаточно собрать это приспособление качественным и удобным для эксплуатации, чтобы понять, насколько расширится горизонт возможностей человека, пожелавшего сделать свое жизненное пространство максимально комфортным и функциональным.
Ручной бур для земли, его конструкция и назначение
Как уже было сказано, бур представляет собой едва ли не самый простой механизм, который преобразует мышечное усилие человека или импульс двигателя (если речь идет о моторизованном варианте) во вращательно-поступательное движение большого «сверла» (рис.1).
Простоту и надежность данного приспособления подчеркивает минимальное количество его составных частей.
Рисунок 1. Земляной бур – устройство, предназначенное для бурения отверстий в грунте.
Если не брать в расчет некоторые дополнительные детали, то концептуально состоит оно всего из трех элементов – металлического (иногда деревянного, что хуже) шеста (стойки) или трубы, прикрепленного к нему с одного конца шнека и поворотной ручки (рычага), прикрепленной с другой стороны.
Шнек, образующий классический архимедов винт, может иметь некоторое количество дополнительных лопастей для улучшенной проходки того или иного грунтового массива, а ручка-рычаг может изготавливаться в виде Т-образной поперечины, конструкции в виде креста или в любом другом виде, который покажется заказчику наиболее приемлемым для эффективной работы с буром.
Данное приспособление широко применяется в геологоразведочных и строительных работах, в садоводстве и во время мужского досуга, каковым является зимняя подледная рыбалка. Оно очень поможет человеку, которому необходимо вырыть в саду несколько посадочных лунок, сделать во дворе дренажные скважины, изготовить ряд углублений под монтажные сваи и т.д.
В зависимости от этих и других целей использования инструмента, все буры могут отличаться друг от друга по размерам и иметь разные конфигурации шнека. Однако все они действуют по одному и тому же принципу.
Материалы и инструменты, необходимые для изготовления бура
Прежде чем приступать непосредственно к работе, следует запастись всеми необходимыми материалами и инструментами. Мастеру понадобятся:
- отрезок газовой трубы (для изготовления вертикальной стойки);
- фрагмент листовой стали высокой прочности (для производства лопастей винта);
- отрезок гладкой арматуры (металлический прут) диаметром 16-20 мм (для изготовления ручки);
- аппарат для сварки;
- сварочная струбцина;
- станок для токарных работ;
- круг наждачный;
- электрическая дрель;
- набор сверл по металлу;
- угловая шлифмашина (болгарка) с диском по металлу;
- газовый ключ;
- монтажные тиски.
Как изготовить бур: последовательность операций
Изготовление бура (рис.2) начинается с производства его лезвия. С этой целью берется стальной лист, из которого вырезаются круглые заготовки. Они делаются с таким расчетом, чтобы диаметр круга оказался примерно на 5-6 мм больше, чем диаметр планируемой скважины в грунте. Для стандартного бура достаточно минимального количества в 2 диска.
Рисунок 2. Чертеж земляного бура.
Затем в круглых заготовках высверливаются центральные отверстия. Для удобного монтажа на стойке их диаметр должен превышать диаметр металлической трубы – будущей стойки – примерно на 1-2 мм.
На следующем этапе обозначаются точки, в которых диски будут крепиться к стойке. В этих точках следует просверлить в трубе отверстия. Для крепления дисков на токарном станке изготавливаются металлические втулки. В них также делаются радиальные отверстия с резьбой. Втулки, прикрученные к стойке болтами, будут прикреплять к ней съемные лезвия шнека.
Далее болгаркой с отрезным кругом в заготовках лопастей вырезаются от края к центру небольшие сектора. После этого при помощи тисков и газовых ключей края разрезов аккуратно растягиваются в противоположные стороны. В результате каждый круг должен получить спиралеобразный вид. Чтобы закончить этап подготовки лезвий, нижние кромки их вырезов затачиваются под углом 50-60 градусов.
Переходим к стойке. Чтобы бур мог легко входить в обрабатываемый массив, на ее конце, где будет формироваться шнек, сваркой приваривается сверло по металлу. Сам же наконечник с этой целью заостряется под углом заточки 20-30 градусов.
Заключительная фаза изготовления ручного бура – монтаж ручки-рычага, которым будет осуществляться осевое вращение всего приспособления. Для ее фиксации на стойке применяется специальная втулка, предварительно выточенная на токарном станке. Ручка должна быть съемной, так как при бурении на большую глубину наверняка понадобится стойку не один раз удлинять дополнительными коленами. Об изготовлении этих колен следует позаботиться отдельно.
Бур своими руками: другие варианты конструкции
Рисунок 3. А- схема бура со шнеком утилизированного зерноуборочного комбайна, Б – схема бура с емкостью в форме кастрюли, В – схема бура со шнековыми лезвиями из отработанных дисков.
Наряду с описанным стандартным буром, можно предложить и некоторые другие варианты изготовления ручного бурильного приспособления, в которых используются элементы хорошо известных конструкций, уже бывших в употреблении.
В частности, можно сделать бур, в котором применен шнек, когда-то стоявший на утилизированном зерноуборочном комбайне (рис.3, а). Снизу шнека, диаметр которого составляет примерно 130-150 мм, ближе к концу стойки монтируется вспомогательное лезвие, составленное из двух старых культиваторных лап. Их следует приварить к стойке таким образом, чтобы угол между ними и плоскостью, перпендикулярной оси стойки, составлял 25-30 градусов.
Возможно изготовление бура с применением емкости, имеющей форму кастрюли (рис.3, б). Указанный элемент крепится на стойке через отверстие, просверленное в центре днища емкости. Стойка внизу заканчивается сверлом диаметром до 25-30 мм. К корпусу емкости с противоположных сторон прикрепляются два ножа. Перед обоими ножами в днище кастрюли проделывают щели шириной до 40 мм – через них во время вращении бура будет поступать в емкость и накапливаться там отработанный грунт. При наполнении емкости бур вынимают из углубления, высыпают содержимое и снова опускают в скважину.
Третий вариант, самый простой – бур, шнековыми лезвиями в котором будут служить отработанные диски, предварительно разрезанные на две равные полусферы (рис.3, в). Данные детали приваривают к металлической стойке в их центральной точке. Причем импровизированные лопасти должны быть прикреплены к стойке в одном и том же месте, на удалении от ручки-рычага не менее чем в 900 мм.
Для придания указанным полукругам свойств эффективного бурильного винта их плоскости должны быть наклонены в противоположные по отношению друг к другу стороны, при этом угол между обеими плоскостями задается не менее 30 градусов. Данный вариант, несмотря на всю свою простоту, отличается очень высоким рабочим КПД – метровую скважину диаметром около 15 см такой бур способен пробурить за 10 минут.
Несколько моментов, которые стоит учесть при изготовлении бура
Сделать бур не только качественным, но и практичным в максимально широком диапазоне применений поможет четкое понимание ряда немаловажных факторов и следование соответствующим рекомендациям. В заключение на них стоит обратить отдельное внимание.
Например, при производстве универсального ручного бура, которым можно выполнять различные по назначению и объемам операции, рекомендуется предусмотреть, чтобы лопасти шнека не приваривались намертво к стойке, а были бы съемными. Это обстоятельство, а также наличие целого набора круглых лезвий разных диаметров и конфигурации, обязательно сделают указанный инструмент по-настоящему многофункциональным приспособлением, полезным во многих случаях жизни.
Из практики известно, что 9- и 12-сантиметровые лезвия бура лучше всего подходят для бурения лунок для подкормки и высадки рассады растений, скважин для определения уровня грунтовых вод, ямок под установку теплиц и монтаж тоннелей подземных коммуникаций. Лезвия, диаметр которых составляет 17 и 25 см, наилучшим образом удовлетворят тех, кто высаживает растения со стержневыми корнями, заливает опоры всевозможных заборов, ограждений и прочих небольших надворных конструкций, устраивает компостные ямы, строит колодцы.
Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.
Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:
- Для каких целей и работ он вам нужен;
- Какой тип грунта предстоит бурить на участке.
Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.
Суханов Михаил Пользователь FORUMHOUSE
На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е. земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.
Пользователь нашего портала предлагает следующую механическую конструкцию бура. Как он сделан, хорошо видно на данном фото.
Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.
Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».
Суханов Михаил
Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).
Почва на участке форумчанина такая:
- 0.7-0.8 м – «плодородка»;
- 0.2-0.4 м – известняковый камень крупной фракции;
- далее слой мергеля (жёлтого, в мелкую крошку известняка).
В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.
Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.
Т.н. универсальный бур, как бы подходящий для работы на разных грунтах, может оказаться малоэффективным.
Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.
Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.
В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.
Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.
Boston Пользователь FORUMHOUSE, Москва.
Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.
Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый - экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.
Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.
Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.
Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.
По радиусу круга был сделан разрез.
Штырь заточили.
В результате получилось вот такое буровое устройство.
В ходе работы выявили и устранили такие недостатки:
- Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.
- При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.
- Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND .
Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.
Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.
ВячеславK сделал так:
От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.
Вырезал и заточил ножи.
Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.
Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.
С помощью газового ключа ВячеславK вывернул ножи под углом.
Собрал и сварил всю конструкцию.
Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK заточил обломок, как показано на следующем фото.
При изготовлении рамочного бура следует учесть, что он не подходит для работы в рыхлом, сыпучем грунте, т.к. он не удерживается в рамке.
Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.
Субарист Пользователь FORUMHOUSE
Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.
На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.
Бур – инструмент, который должен быть в хозяйстве, а не только у геолога. Необходимость в бурении скважины или отверстия для труб возникает практически у каждого владельца дома. Для этого не обязательно использовать специальную технику, а можно самостоятельно изготовить бур из подручных материалов.
Для грунта, устойчивого к осыпанию, чаще всего используется бур ложкового типа. Бур можно изготовить из трубы необходимого размера или из куска листовой стали, который нужно свернуть по определенному диаметру. Бур имеет цилиндрическую форму с прорезью внизу вдоль прибора. Разрез на нижней части бура можно сделать болгаркой с кругом по металлу.
Если грунт очень сыпучий, прорезь должна быть максимально узкой, чтобы задерживать его.
Средняя длина бура – 70 см, диаметр может быть разным. При бурении скважины осыпаемая порода задерживается внутри цилиндра, сжимаясь и прилипая к стенкам. Даже если бур упирается в воду, земля не осыпается, а остается внутри ложки.
Иногда к нижней части бура приваривают сверло по металлу, которое как бы визуально продолжает ось бура. Благодаря острому наконечнику буру будет легче проделывать скважину.
Самодельный бур-ложка убирает грунт поперечной кромкой и вертикальной выемкой, при этом скважина может получиться большего размера, чем диаметр бура.
Ложковый бур применяется не только для бурения скважин и колодца, но и для установки заборов или столбов, подготовке ямы для фундамента или посадке деревьев.
Ложковый бур для скважины своими руками: чертежи и инструкция
Особенности работы ручного бура ложкового типа, заключаются в том, что он предназначен для бурения в вязких особо глинистых породах или в мокром песке.
Своими руками его можно изготовить из листа стали, скрученной в неполную трубу. По вертикали должна остаться прорезь с выступающей на пару миллиметров кромкой от центра оси.
Таким образом, инструмент может не только вгрызаться в грунт, но и срезать слой почвы с боков.
Снизу сталь загибается, таким образом, чтоб получилась загребающая спираль – такая же, как на спиральном буре.
Основные характеристики:
- На конце бура имеется наконечник из сверла или другое острое орудие;
- Штанга может быть разборной или цельной в зависимости от необходимости;
- Ручка бура изготавливается широкой или тонкой, в зависимости от прочности грунта;
- Длина цилиндра, как правило, не превышает 70 см.
Принцы работы состоит в том, чтоб по максимуму осуществить забор грунта и вытащить его на поверхность. Края вертикальных и горизонтальных кромок обязательно затачиваются, чтобы упростить процесс проворачивания бура-ложки.
Помимо ложкового, можно выделить еще один простейший бур для скважин – рамочный. Изготовить его самому довольно просто. Для работы понадобиться прямоугольная рамка, одну сторону которой заточить под углом 20 градусов. К нижнему основанию рамки приварить наконечник или сверло, к противоположному концу – ручку бура.

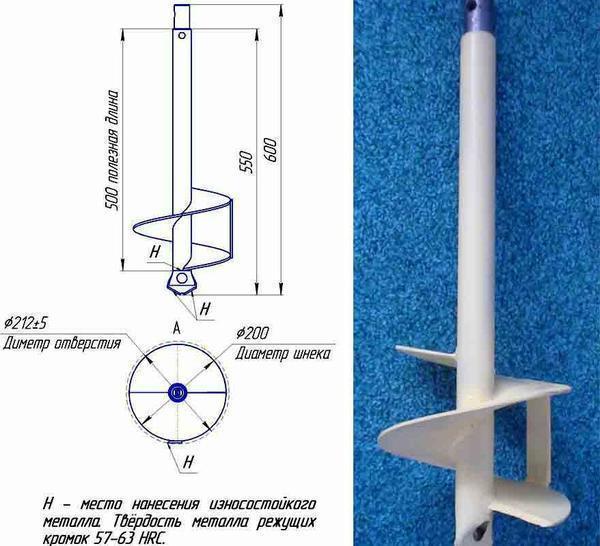

Как сделать спиральный бур для скважины своими руками
Бур подобного типа предназначен для бурения небольших скважин, но если есть возможность удлинить ствол, то можно пробурить скважину до 20 метров.
Спиральный бур подходит как для вертикального, так и для горизонтального бурения скважин.
Ручной бур состоит из буровой трубы, ручки, с помощью которой удобно его вращать, и самого бура. Для изготовления такого бура в домашних условиях необходимо обладать некоторыми навыками работы с металлом, а также сварочным аппаратом.
Нам понадобятся:
- Труба диаметром 500 мм;
- Два диска диаметром 100-150 мм;
- Наконечник (подойдет сверло не меньше 20 мм).
К краю трубы привариваются сверло или любой другой острый наконечник. Как вариант, трубу нужно сплющить с одного края, а потом болгаркой срезать края, чтоб получился острая пика.
Диски разрезаются напополам, края их кромок в месте, где пришелся срез, затачиваются. От этого будет зависеть легкость вращения бура и скорость работы с ним.
После этого не ниже, чем через 20 см от наконечника приварить половинки круга. Угол между ними не более 40 градусов, 35 будет идеальным.
Сантиметров через 20 привариваем вторые 2 половинки круга. На второй стороне трубы привариваем перпендикулярно другой кусок трубы, такой чтоб было удобно крутить. Если собираетесь бурить глубоко, ручку стоит сделать длинной, чтоб можно было крутить вдвоем.
Ручной бур для скважины: как работать инструментом
Ручной спиральный бур – довольно удобный инструмент для бурения скважин. Принцип его работы заключается во взрыхлении части земляной породы, которую потом с легкостью можно достать вместе с буром. Вначале бур втыкают в землю и, проворачивая по часовой стрелке, вкручивают в грунт. Затем бур достается из скважины и очищается от грунта. Он хорошо справляется с глинистыми породами.
Единственный недостаток – это неудобство при работе с мокрой землей, грунт очень цепляется на бур, утяжеляет его и забивает. Для этого используется бур-ложка.
Если инструмент нужен для бурения глубокой скважины, используется бур с возможностью удлинения штанги. Штанга удлиняется с помощью частей трубы, которые свинчиваются между собой резьбовым креплением. Чтобы избежать разъединения деталей, части фиксируются дополнительными шплинтами. По мере углубления штанга наращивается. Когда бур достается, штанга разбирается. При процессе извлечения бура из скважины важно не забывать фиксировать чем-то штангу, чтобы случайно не уронить оставшийся короткий кусок в дыру.
Самодельные буры для скважин (видео)
Работа с самодельным буром отличается низкой себестоимостью и возможностью работать даже при отключении электроэнергии. При этом ландшафт участка сохраняется нетронутым, так как необходимость в использовании тяжелой техники отпадает.
Отсутствие в загородном доме централизованного водопровода, колодца или скважины значительно усложняют жизнь. Один из оптимальных вариантов, чтобы обеспечить дом питьевой водой достойного качества – изготовить бур для скважины своими руками и самостоятельно пробить скважину. Такой способ возможен только в том случае, если водоносные жилы залегают на небольшой глубине, а почва сравнительно мягкая, тогда Вы можете сделать всю работу самостоятельно. В противном случае без помощи специалистов с профессиональными бурильными установками, для обустройства колодца или скважины под воду, обойтись будет очень сложно.
Чтобы бурить неглубокую скважину до 20 метров в мягком грунте, можно использовать самодельный бур для скважины. На данный момент существует несколько типов таких установок, которые мы рассмотрим в нашей статье. Также расскажем, как сделать самому бур для бурения скважин.
Что собой представляет установка для скважин своими руками
Далеко не всегда возможно оборудовать загородный дом артезианской скважины. Главная причина – отсутствие финансовых возможностей. Тем более, если дом используется в теплое время года, то такая конструкция нецелесообразна. Чтобы найти воду своими руками для небольшого домика, достаточно оборудовать неглубокую скважину в верхних водоносных слоях.
Малогабаритная буровая установка
Главные условия для бурения скважин на воду являются:
- грунтовые воды не должны залегать глубже от поверхности, чем на 20 метров;
- в процессе бурения не должно быть твердых пород, поскольку самодельная установка может бурить только мягкую почву.
Для того чтобы изготовить самостоятельно такое оборудование, нужно обладать знаниями, а также слесарным опытом. Для того, чтобы облегчить работу, рекомендуем воспользоваться нашими советами. На данный момент существуют три типа буровых установок, о которых мы расскажем в нашей статье. Но самостоятельно можно сделать два из них – это вращательные и ударно-канатные.
Ударно-канатные проще в изготовлении, поскольку для этой работы не нужно применять никакое сложное оборудование. Для этого нужно просто сделать несложную установку из тех материалов, которые наверняка есть у Вас. Кроме того, сделать скважину при использовании данного типа оборудования можно даже самостоятельно, Вам не нужны будут помощники.
Процесс бурения заключается в том, что с большой высоты вниз опускается труба, на конце которой есть острый наконечник. Другой конец этой трубы нужно привязать канат и закрепить к корпусу. На практике это выглядит следующим образом: при падении трубы с высоты и удара о почву, часть грунта отслаивается и поднимается вверх. Таким образом, происходит процесс углубления. Так продолжается до тех пор, пока не получиться скважина достаточной глубины. После того, как сделаете несколько ударов, трубу нужно поднять наверх для того, чтобы удалить грунт, который находится внутри трубы. На поверхность нужно вытащить с помощью лебедки. Чтобы прочистить, нужно использовать тяжелый молоток, которым бьют по корпусу трубы. Данный способ известен очень давно, он использовался еще в Древнем Китае.
Для вращательного типа бурения используется бур. Он врезается в почву вращательными движениями, а также подает наверх грунт. Для такого типа бурения Вам потребуется помощь по крайней мере одного помощника. Вместе с помощником, который находится на другой стороне штанги, Вы должны крутить с помощью лома или металлической трубы.
Такой метод характеризуется высоким уровнем продуктивности. Если грунт мягкий, скважину возможно пробурить на протяжении очень короткого времени. Для установки нужны будут бур соответствующего диаметра, штанги, которые будут использоваться по мере углубления, а также трубы или ломы, чтобы привести в движение установку.
Можно использовать два типа бура: ложковый и спиральный. Сделать их можно самостоятельно. Об этом мы расскажем в нашей статье.
Как сделать ударный бур
Чтобы сделать своими руками ударный бур, нужно полностью следовать нашим рекомендациям. С его помощью Вы сможете значительно сэкономить на обустройстве скважины.
Первое, что нужно сделать – это соорудить треногу в том месте, где будете бурить. Она должна быть высотой примерно 3 метра. Сверху закрепляем канатный блок. Чтобы поднимать трубу (патрон), нужно использовать лебедку, поскольку имеет достаточно большой вес. Лебедку закрепляем на одну из опор треноги.
Установка для ударного бурения скважины
Чтобы сделать патрон для данной конструкции, нужно использовать толстостенную трубу. Она должна быть достаточно тяжелой, чтобы могла пробивать почву. Нижний конец нужно хорошо заострить, а сверху делаем отверстие, где будет крепиться канат для поднимания и опускания. Нижняя часть будет подвергаться сильным нагрузкам, поэтому, чтобы она в процессе работы не деформировалась, её нужно хорошо закалить. Затачивать можно несколькими способами. В первом случае только стенку, а во втором – сделать зубцы.
Чтобы было проще вынимать почву из патрона, который накапливается в процессе, в верхней части нужно проделать радиальные отверстия или прорези.
Для того чтобы работа была более продуктивной, по возможности можно использовать более мощную лебедку, соответственно патрон можно сделать тяжелее. Сверху можно установить грузы из стали.
Как изготовить винтовой бур
Спиральный бур еще называют шнековым. Для того, чтобы его сделать самостоятельно, потребуется толстостенная труба, которая будет использоваться в качестве вертикальной штанги, режущий инструмент из твёрдосплавного материала внизу трубы, а также витков спирали вдоль всей штанги. Для витков нам потребуется закаленная сталь.
Чертеж винтового бура
Чтобы углубляться в грунт, устройство нужно вращать. В процессе режущая часть будет врезаться в почву, а витки подавать грунт на поверхность. Таким образом, грунт, который выталкивается на поверхность, будет создавать дополнительный груз при бурении. Чтобы эффективность была максимальной, бур нужно периодически вынимать на поверхность и прочищать.
Пример шнекового бура
Одним из самых простых и часто используемых типов самодельных буров является дисковый. Чтобы его сделать, нужна будет толстостенная труба и диск из стали. Толщина диска должна быть от 4 до 6 мм диаметром, соответствующим диаметру скважины.
Нижняя часть трубы затачивается, можно приварить острый наконечник из закалённой стали. Диск нужно распилить пополам. Внешнюю часть обеих половин нужно хорошо заточить или сделать зубцы. Затем их привариваем с разных сторон к штанге. Расстояние от диска к наконечнику должно быть 12,5 см. Они должны располагаться к продольной оси под углом 70 0 , таким образом, между половинками получиться угол 40 0 .
Сверху на вертикальной штанге делаем резьбовую муфту для того, чтобы наращивать длину бура в процессе углубления.
При изготовлении шнека лучше подойдет диск циркулярной пилы. При этом нужно, чтобы диаметр был подобран правильно в соответствии с диаметром будущей скважины.
Изготовление винтового бура – процесс сложнее. Для его изготовления нам потребуются стальные полосы, которые в процессе нагревания скручиваются. Соседние витки должны располагаться на расстоянии друг от друга равной ширине лопасти.
Как сделать ложковый бур
Если Вы хотите сделать скважину в мягких породах грунта, лучше всего для этого дела подойдет такой тип бура. Бур-ложка разрыхляет грунт одновременно внизу и по бокам отверстия. Почва собирается в цилиндрическом корпусе, поэтому нужно иногда вытаскивать бур и прочищать от накопившейся почвы.
Для изготовления также потребуется толстостенная труба соответствующего скважине диаметра. В процессе изготовления нужно будет использовать сварочный аппарат, а также слесарные инструменты.
Образец ложкового бура
В трубе делаем продольный надрез, затем придаем трубе вид, напоминающий ложку. Для этого используется тяжёлый молот и лом. Нижнюю часть нужно заточить и приварить по центру толстое сверло. Сверху привариваем штангу таким образом, чтобы она была сдвинута в сторону примерно на 1 сантиметр. Все части, которые будут участвовать в разрезании грунта, нужно закалить. Размер выреза подбирается в соответствии твердости грунт. Чем мягче и суше грунт, тем размер должен быть меньше.
