Как сделать канализационный колодец своими руками: расчет и монтаж. Канализационный колодец своими руками: советы и рекомендации Сливной колодец в частном

Без канализации жизнь в городских условиях была бы невозможна. Если бы в городах исчезла или престала работать канализационная система, то за считанные дни огромное количество людей погибло от различных болезней, а город бы стал пустой, безлюдной свалкой. В современном мире жизнь без канализации невозможна. А многие ли знают, как она устроена, из каких деталей состоит, какие типы бывают канализационных колодцев и систем, и куда уходят продукты жизнедеятельности человека? Эти вопросы интересуют многих, давайте же разберемся в них и поставим точку в этом сложном вопросе.

Колодец для канализационного стока представляет собой следующее: на дне осуществляется сбор сточных вод, внутри колодца имеется шахта с лестницей, которая может использоваться для технических работ, также имеется рабочая камера, в которой осуществляются любые работу с трубами, кроме этого имеется горловина, которая позволяет установить люк для защиты от попадания инородных предметов во избежание засорения. Также люк предохраняет от падения в колодец людей, детей и животных. Типы канализационных колодцев и их свойства и характеристика описываются далее.

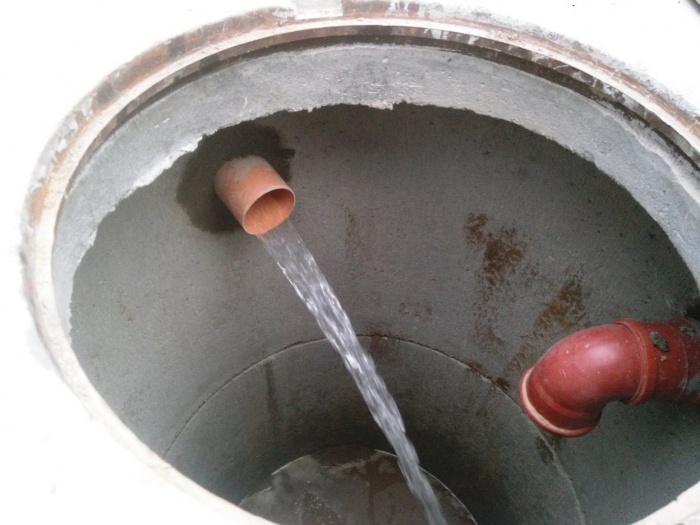

Перепадный канализационный колодец

Перепадные колодцы колодцы для канализации – это особые сооружения, позволяющие уменьшить или увеличить скорость сточных вод. Устанавливаются такие колодцы для канализации в тех местах, где скорость стока либо слишком мала, либо же наоборот, слишком высока.

Колодец перепадный для канализации: принцип работы, особенности

Перепадная часть канализации устанавливается при возникновении риска резкого изменения скорости потока, при прокладке канализации в труднодоступном месте, например, под крупной автомагистралью, при прокладке нескольких трубопроводов, а также при риске частичного возможного затопления водами.

Типы канализационных колодцев

Смотровой канализационный колодец

Такие канализационные колодцы используются для проверки состояния канализации в целом, а также при устранении некоторых проблем с канализационной системой. Например, при возникновении засора. Смотровые канализационные колодцы устанавливаются в промежутках между основными. Делается это для удобства, потому что если расстояние между основными колодцами большое, например, более километра, то при засорении трубы прочистить ее будет проблематично из-за ее длины. Именно для этого и строятся смотровые колодцы, в которых прочистка будет более удобной.

Также смотровые колодцы строятся в местах разветвления канализационных труб и там, где имеется постоянный большой сток. Иногда смотровые колодцы устанавливают в местах перепада диаметров труб или при изменении уклона трубы.

Узловые колодцы

Узловые канализационные колодцы устанавливаются в местах крупных разветвлений системы, для удобства наблюдения и контроля работы канализации.

Прямоточные и линейные колодцы

Используются непосредственно при необходимости очистки системы и для плановых проверок.

Промывные колодцы

Данный вид колодцев используется только при необходимости прочистки канализации. Устанавливается исключительно в начале системы.

Контрольные колодцы

Устанавливаются в месте сбрасывания уже очищенной воды для контроля ее качественных показателей.

В этой части статьи были описаны виды канализационных колодцев, а также приведена их краткая характеристика.

Особенности установки канализационного колодца.

Перед началом любых работ необходимо на листке бумаги начертить схему расположения труб, место основного и промежуточных колодцев, если таковые необходимы. После чего необходимо произвести расчет объема колодца, используя для этого специальные формулы. При расчете главным показателем является количество санузлов, а также число людей, постоянно пользующихся канализацией. Также колодец имеет прямую зависимость от объемов воды, которая будет поступать в него ежедневно. Например, среднестатистическая семья, состоящая из четырех человек за одни сутки способна израсходовать более одной тысячи литров.

Пользуясь стандартными расчетами и формулами, можно вычислить, что минимальная площадь дна колодца должна быть равной одному квадратному метру. Также стоит учесть, что яма должна иметь рабочий запас, поэтому в таком случае площадь дна колодца должна быть более трех квадратных метров. Теперь, после того, как мы узнали примерные объемы колодца, можно заняться расчетом его размеров. Глубина колодца должна быть примерно равна трем метрам. Отнимем от этого расстояния еще около семидесяти сантиметров на расстояние расположения сливной трубы и получим, что глубина колодца должна быть примерно равна двум целым трем десятым метра, или же 230 сантиметрам.

Самыми популярными колодцами являются круглые, то есть сделанные из колец колодезных. Рассчитать диаметр таких колец будет довольно просто, используя формулы, известные всем еще с начальной школы. По формуле S = πR2, учитывая, что площадь равна трем метрам квадратным (равна площади дна), а число π можно принять равным 3,14, то, сделав соответственные алгебраические преобразования, получим, что радиус кольца должен быть примерно равен 65 сантиметрам. Следовательно, диаметр будет составлять 130 сантиметров. Глубина колодца равна трем метрам, поэтому в яму должно войти не менее 4 бетонных колодезных колец.

Установка канализации и ее обустройство

После проведения всех необходимых расчетов можно приступить к необходимым работам, предварительно купив все материалы. Для начала выкапывается канализационный колодец, после чего прокапываются траншеи для труб. На дно ямы насыпается слой песка и гравия (щебня), толщина слоев должна составлять не менее 30 сантиметров. При любых расчетах округлять всегда нужно в большую сторону, чтобы в дальнейшем не возникало никаких проблем. Не забывайте о том, что глубина ямы является наиболее важным показателем.

Установка бетонных колец

Бетонные кольца используются повсеместно, как в городе, так и на загородных участках. Они используются не только в канализационных системах, но и в дренажных (для отвода дождевой и ливневой воды).

Колодезные кольца, сделанные из бетона, являются наиболее крепким материалом для строительства колодцев как на севере при пятидесятиградусных морозах, так и на юге в небывалую жару.

Преимущества бетонных колец:

• Низкая стоимость
• Высокие износостойкие свойства
• Быстрота установки
• Длительный срок эксплуатации

Недостатки бетонных колодезных колец:

• Хрупкость (очень часто откалываются небольшие кусочки)
• Высокая масса (для передвижения необходимо использование специальной техники)

Перед покупкой бетонных колец проверьте репутацию фирмы-изготовителя: некачественные кольца могут начать крошиться и трескаться за короткий промежуток времени, делают их из просроченного бетона с добавлением большого количества песка. Срок службы качественных колодезных колец — до 50 лет, а в некоторых случаях он может достигать и несколько столетий.

Канализационный колодец обычно строят из колец с замковым типом соединения, при котором достигается максимальная герметичность всего колодца. В продаже также можно встретить кольца вместе с герметичным(водонепроницаемым) дном, благодаря чему наполнение колодца грунтовыми водами и их загрязнение исключается практически полностью.

Многие строят канализационный колодец на участке самостоятельно. Вот некоторые правила, которые смогут помочь избежать серьезные ошибки при строительстве:

• Перед началом строительства нужно четко понимать, где будут прокладываться трубы, на какой глубине и где будет находится колодец.
• Колодец должен находиться максимально далеко от любого строения и от водонаборного колодца. От дома минимальное расстояние — 5 метров, от колодца — 20 метров. Также нельзя располагать канализацию слишком близко с границей участка. Минимальное расстояние — 2-3 метра.
• Покупайте минимум три кольца для того, чтобы наполнялся колодец постепенно и сток мог успевать очищаться самостоятельно, без откачки. Необходимое количество колец можно рассчитать при помощи специальных формул. Для расчета необходимо знать количество человек, которое постоянно будет проживать в доме и пользоваться канализационной системой.
• Для начала работы выбирайте сухие умеренно-теплые дни. Если с утра или за несколько дней до начала строительства шли обильные дожди, то начинать выкапывать яму для канализации тоже не рекомендуется: земля будет очень тяжелой и копать будет очень трудно. В жаркие дни работать можно только утром, особенно если у вас есть проблемы со здоровьем. Посмотрите прогноз погоды на несколько дней в перед, чтобы не вышло так, что на следующий день после начала устройства канализации пошел дождь, а яма начала подмываться и осыпаться. Рекомендуется выбирать время для работы так, чтобы в запасе было минимум три дня без осадков.
• Не пытайтесь устанавливать кольца только собственными силами: для работы необходимо минимум два человека, потому что кольца очень тяжелые.

Устройство канализационной системы очень трудоемкий и непростой процесс, требующий очень большого внимания. Всегда перед началом работ делайте расчет необходимых материалов, чтобы в дальнейшем не пришлось их докупать, а также разметьте на схеме расположение основных канализационных компонентов. Если совсем не разбираетесь в особенностях устройства канализационной системы, то поручите дело профессионалам в данной области.

Для постоянного или временного проживания на загородном участке требуется источник воды, желательно, функционирующий круглый год. Одним из самых простых и недорогих в строительстве источников водоснабжения является колодец, который вполне можно выкопать своими руками, почти не прибегая к услугам спецтехники.

Вначале рассмотрим основные требования к месторасположени ю колодца.

1. Он должен находиться как можно ближе к дому, но не вплотную к стенам.
2. Также важна предельная удаленность ото всех возможных источников загрязнения – выгребных ям, свалок и т.д.
3. В выбранном месте не должно быть верховых вод (они встречаются в болотистой местности), способных загрязнить воду в колодце.

Несмотря на упомянутую низкую стоимость строительства колодца, определенные затраты и усилия все же требуются. Поэтому так важно грамотно подобрать место, чтобы этот обеспечивал постоянное водоснабжение в требуемых объемах.

Есть немало методов поиска места для колодца – с помощью алюминиевых рамок, ивовой лозы, стеклянных банок, путем наблюдения за природными явлениями или поведением животных. Но одним из самых эффективных и в то же время доступных способов считается изучение особенностей ландшафта. Мы точно не найдем воды (или найдем, но в незначительном объеме) на тех участках, которые:

• имеют существенные возвышения рельефа;
• расположены неподалеку от скважин или иных водозаборных точек;
• находятся у крутого берега водоема;
• густо засажены акацией либо сосной.

Обратите внимание! Есть также места, где колодец будет давать низкокачественну ю воду. К таким местам можно отнести невысокие береговые линии и высушенные болота – вода здесь зачастую содержит большое количество марганца и железа.

Различные углубления и впадины – вот наши сферы поиска. Своего рода индикаторами наличия подземных водоносных слоев являются такие растения как ива, брусника, береза и проч. Конкретное место для рытья следует подбирать там, куда наклоняются кроны этих растений. Наконец, если плоды недавно высаженной яблони гниют, а сама она болеет, значит, неподалеку залегают грунтовые воды, т. к. это садовое дерево восприимчиво к насыщенной влагой почвы.

Из приведенной ниже схемы можно ознакомиться с видами растений, а также с глубиной пролегания соответствующих им подземных вод.

Обратите внимание! Еще одним эффективным индикатором может быть туман. Жарким летом в вечернее или утреннее время там, где вода очень близко к поверхности, стелется туман. Густота последнего напрямую связана с близостью водоносного горизонта. Характерно, что наблюдение за туманом дает возможность рассчитать место для строительства колодца с точностью до 75%.

Откуда появляется вода?

На дне построенного колодца начинает скапливаться вода (она поступает из водоносного слоя, который еще называют горизонтом) площадью от нескольких десятков метров до нескольких километров квадратных. Горизонт, «мощности» которого достаточно для заполнения колодца, обычно пролегает на глубине от 4 до 20 м. Если на отметке 20 м водоносный слой все еще не обнаружен, то дальнейшее рытье колодца невыгодно – легче обустроить .

Этап второй. Подготавливаем все необходимое

Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.

Чтобы сделать колодец своими руками, нужно подготовить:

• треногу из металлических уголков либо деревянных жердей;
• лебедку;
• лестницу веревочную;
• лопату;
• лом;
• материал для укрепления шахты.

Что касается последнего пункта, то самым перспективным материалом являются бетонные кольца. Они прочны (армируются стальными прутьям ø1 см и больше), долговечны (эксплуатационны й срок составляет 50 лет), морозостойки и водонепроницаемы.

Бетонные кольца могут быть:

• стеновыми (аббревиатура – КС), которые используются для обустройства горловины и подходят для всех типов колодцев;
• доборными – применяются в тех случаях, когда стандартные варианты не подходят, т. к. у этих нестандартные размеры;
• Ж/Б кольцами – используются для дренажных и канализационных колодцев, коммуникационных систем, газо- и водопровода.

Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.

Обратите внимание! Для колодца на загородном участке лучше всего использовать стеновые изделия КС-10 или КС-15 (цифры – это внутренний диаметр в дециметрах).

После выбора места и подготовки всего необходимого можем приступать к строительству.

Этап третий. Строительство колодца

Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.

Все действия выполняем в такой последовательнос ти.

Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.

Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.

Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.

Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.

Шаг 4 . Аналогичным образом продолжаем процедуру до тех пор, пока не будет достигнут водоносный слой. Как показывает практика, за стандартную рабочую смену (8 часов) можно уложить 3 бетонных кольца.

Обратите внимание! Близость водоносного горизонта можно заметить по небольшим родникам, бьющим со стенок, и быстро снижающейся температуре.

После появления родничков углубляемся еще на несколько метров, после чего укрываем дно «подушкой» из щебня (она послужит водным фильтром).

Шаг 5 . Шахта прокачивается дренажным . Чем больше воды будет откачано из колодца, тем большим будет его дебет.

Этап четвертый. Защищаем конструкцию от поверхностных вод

Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.

1. Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
2. Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.

Обратите внимание на гидроизоляцию швов между кольцами! Если вода будет просачиваться через швы, то это приведет к загрязнению колодца. Для закрытия швов следует воспользоваться таким веществом, которое не повлияет на качество воды.

Швы укрепляем по следующей схеме.

Шаг 1 . Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).

Шаг 2 . Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.

Шаг 3. Поверх верхних колец роем котлован метровой глубины.

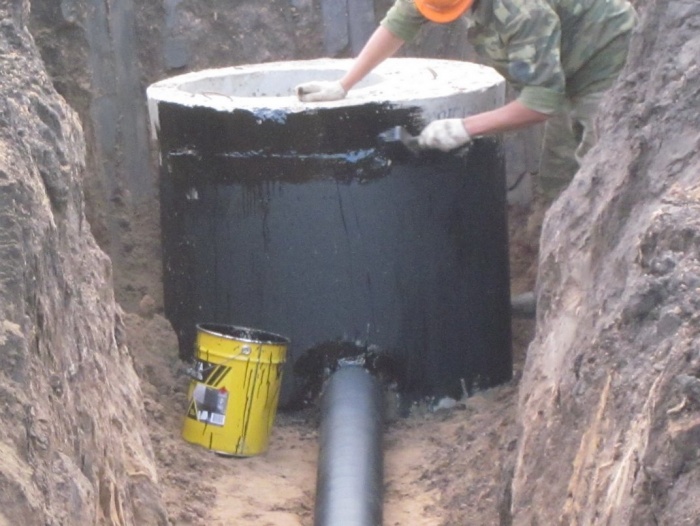

Шаг 4 . Гидроизолируем внешнюю поверхность колец, используя жидкую .

Шаг 5. Укладываем вокруг верхних колец термоизоляционны й слой (можем использовать любой вспененный полимер, например, пенопласт).

Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».

Видео – Глиняный замок

Этап пятый. Обустраиваем колодец

Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.

Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня. Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет.

Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.

В качестве заключения. Защищаем колодец от морозов

Если водоносный горизонт располагается слишком близко к поверхности, то зимой вода может замерзнуть. В таких случаях над конструкцией строится « », а для утепления можно использовать любой доступный материал (например, пенопласт или минвату). Более того, труба водоснабжения должна вводиться в шахту ниже уровня промерзания почвы.

В схеме, которая приведена ниже, для системы использованы сразу два колодца – один непосредственно для водоснабжения, другой – для подачи воды в промежуточный резервуар.

Видео – Строительство колодца

При планировании и строительстве частных домов их владельцы прилагают массу усилий для улучшения комфортабельности жилища. Особое внимание уделяют системам водоснабжения и канализации. Важно правильно спроектировать их, чтобы дом стал уютным, а все потребности жильцов были удовлетворены. Для работы системы отведения стоков приходится строить разнотипные канализационные колодцы. Какими они бывают? Как сделать канализационный колодец своими руками?

• Смотровые. Они необходимы для свободного доступа к коммуникациям. Конструкции такого типа устанавливают в местах, где особенно важно контролировать состояние канализационных систем. Это участки, на которых подключены трубы разных диаметров; где меняется направление или уклон трубопровода. Также нужно иметь доступ к системам на слишком длинных прямых отрезках трубопровода.
• Перепадные. Сооружения этого типа необходимо строить на участках, где есть перепады уровня труб. Благодаря перепадному колодцу владелец дома может контролировать скорость продвижения стоков по системе; уравнивать выпуск канализации с уровнем воды, если очищенные стоки сбрасывают в водоем. Такая конструкция нужна, если высота перепада превышает 300 мм. Если она меньше, можно обойтись смотровым колодцем.
• Поворотные. Благодаря конструкциям этого вида можно получить свободный доступ к участкам трубопровода, на которых есть изгибы. В таких зонах всегда высок риск возникновения засоров труб и есть необходимость в усиленном контроле.
• Фильтрационные. Конструкции предназначены для доочистки сточных вод. Их обустраивают только в местностях с проницаемыми грунтами – песчаными или супесчаными. Следует обращать внимание на глубину залегания грунтовых вод. Водоносный слой должен быть расположен не менее чем на 1 м ниже сооружения. В противном случае стоки некачественно фильтруются. Альтернатива таким конструкциям – подземные фильтрующие поля.
• Накопительные. Резервуары этого типа представляют собой усовершенствованные выгребные ямы. Их главное преимущество – экологическая безопасность. Конструкции полностью герметичны. Накапливаясь в них, стоки не проникают в почву и водоносные слои. Минус – емкости нужно регулярно откачивать. Необходимо правильно рассчитать объем резервуара, чтобы как можно реже обращаться в ассенизаторские службы.

Действующий канализационный колодец

Схема конструкции смотрового канализационного колодца

Какие материалы можно использовать

Чтобы сделать канализационный колодец в частном доме, можно использовать бетон, железобетон, дерево, пластик. Два наилучших варианта – построить своими руками из бетонных колец или купить и установить пластиковую конструкцию промышленного производства. Пластиковые сооружения представляют собой заводские заготовки. Они просты в монтаже, но уступают бетонным кольцам по многим характеристикам. Чтобы сделать выбор, стоит разобраться в особенностях устройств обоих типов.

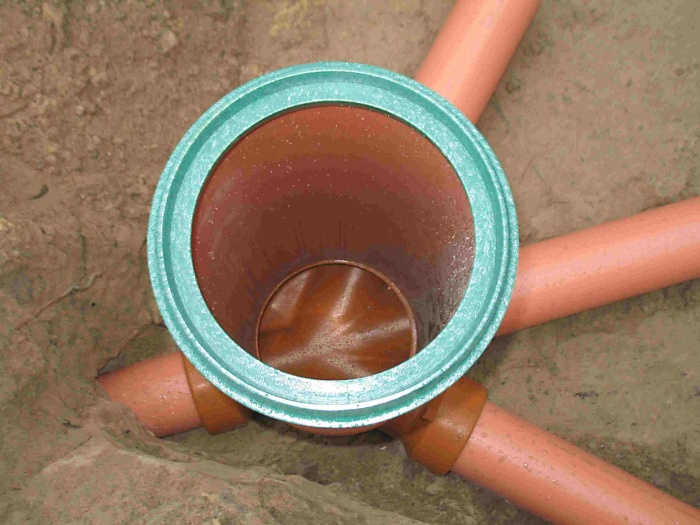

Пластиковые канализационные колодцы

Чем хороши пластиковые конструкции

До недавних пор пластик мало применялся в системах наружной канализации. Причина – низкая морозостойкость. Конструкции лопались в суровые морозы, начинали протекать. Сейчас эта проблема решена. Появились новые разновидности полимерных материалов, способные работать в температурном диапазоне от +70 до -50 градусов Цельсия.

Производители позаботились о выпуске моделей различных диаметров, поэтому владельцу дома остается только рассчитать нужный объем и подобрать изделие подходящего размера. Пластиковые заготовки гораздо легче бетонных колец. Чтобы правильно сделать колодец для канализации, достаточно смонтировать резервуар. Это можно сделать даже в одиночку.

Изделия из пластика абсолютно непроницаемы для воды, прекрасно выдерживают воздействие химических веществ, не ржавеют. Все это безусловные плюсы. Но и минусов достаточно. Материал плохо справляется с механическими нагрузками, поэтому может не выдержать давления грунта. Конструкции нельзя устанавливать в местах, где может проехать транспорт. В плане долговечности они значительно уступают бетонным.

Бетонные кольца – надежность и долговечность

Если сравнивать характеристики прочности, надежности, долговечности бетонных и пластиковых конструкций, то выводы очевидны. Резервуары из бетонных колец способны служить несколько десятилетий. В случае возникновения неисправностей колодцы можно отремонтировать. В этом пластик не может сравниться с бетоном.

По некоторым параметрам бетонные кольца все же уступают пластику. Они гораздо дороже, но это не единственный недостаток. Чтобы самостоятельно построить канализационный колодец из них, приходится приложить массу усилий. Конструкции очень тяжелы, они могут проседать под собственной массой. Для монтажа потребуются специальные приспособления.

При выборе важно найти изделия из высококачественного водостойкого материала. Также придется дополнительно потратиться на хорошую гидроизоляцию стыков. В противном случае конструкция начнет подтекать. Загрязненные воды будут поступать в почву, а в сам колодец может просачиваться вода с поверхности.

Бетонные кольца бывают разных типоразмеров. При расчетах объема резервуара стоит учитывать, что оптимальная высота конструкции – 2.5 м. Чаще всего делают колодцы из изделий типов КЦ-10, КЦ-20. Существуют кольца нестандартных размеров, но с их поиском могут возникнуть трудности.

Для удобства монтажа многие изделия оснащены т.н. замками, благодаря которым можно устанавливать их без смещения. Чем точнее пригнаны друг к другу кольца, тем герметичнее, прочнее, надежнее готовая конструкция.

Схема: размеры бетонных колец

Как сделать канализационный колодец своими руками

Как правильно сделать канализационный колодец? При выборе типа конструкции учитывайте объем стоков. Если их количество не превышает 1 м.куб. в сутки, то сооружение может иметь выход для сточных вод в почву. Бактерии, живущие в грунте, вполне способны справиться с переработкой небольшого количества органических веществ.

Если стоков более 1 м.куб. или в них содержатся агрессивные химические вещества из моющих средств, стиральных порошков и т.п., то конструкция либо должна быть абсолютно герметичной, либо иметь систему очистки загрязненных вод. В этом случае имеет смысл выбрать пластиковую емкость, а бетонную придется тщательно гидроизолировать.

Нередко делают сооружения с фильтрующим дном. Они подходят для стоков без химии. Отходы, проходя через фильтры, очищаются настолько, что с их дальнейшим разложением не возникает проблем. Глубина такого колодца зависит от проницаемости почвы и уровня грунтовых вод. Если планируется смотровой, узловой, перепадный или поворотный канализационный колодец, он должен быть герметичным.

Схема колодца с фильтрующим дном

Требования к устройству колодцев для канализации

Размер конструкции зависит в первую очередь от ее назначения. Если речь идет о накопительном сооружении, то чем оно будет больше, тем реже придется вызывать ассенизаторов. С другой стороны, слишком большое количество стоков может стать причиной появления неприятного запаха на участке.

Стандартная норма, которую используют при расчетах объема, составляет 150-200 л воды на человека в сутки. Однако зачастую водопотребление заметно превышает эти показатели. Например, в домах, где установлено много сантехнических приборов и бытовая техника, использующая воду, расход может быть 240-250 л в сутки на 1 человека.

Чтобы определить желаемый объем, 200-240 л (в зависимости от потребления) умножают на количество людей, проживающих в доме. Результат покажет средний расход воды всеми жильцами за сутки. Его следует умножить на 3. Это и будет оптимальный объем колодца. Далее рассчитывают высоту конструкции с учетом стандартных размеров колец.

Схема расположения колодца для канализации

Этапы строительства канализационных колодцев

• Земляные работы. Как выкопать канализационный колодец – открытым или закрытым способом? Поскольку сооружение неглубокое, то первый метод предпочтительнее: сначала копают яму нужной глубины, а потом в нее монтируют кольца. Даже если грунт сыпучий, необязательно прибегать к сложным технологиям, достаточно установить временную опалубку для укрепления стенок.

Закрытый способ используют реже. В этом случае готовят яму под одно кольцо, устанавливают его. Потом продолжают вынимать грунт. Кольцо постепенно опускается. Когда оно будет на достаточной глубине, на него монтируют следующее и продолжают работу.

• Дно конструкции. Сначала обустраивают монтажную подушку – засыпают дно ямы щебнем. Слой должен быть не менее 40 см. Сыпучий материал утрамбовывают, сверху устанавливают готовое бетонное днище конструкции или плиту. Если сооружение должно быть полностью герметичным, то подойдет только днище промышленного производства, изготовленное специально для колец нужного диаметра.

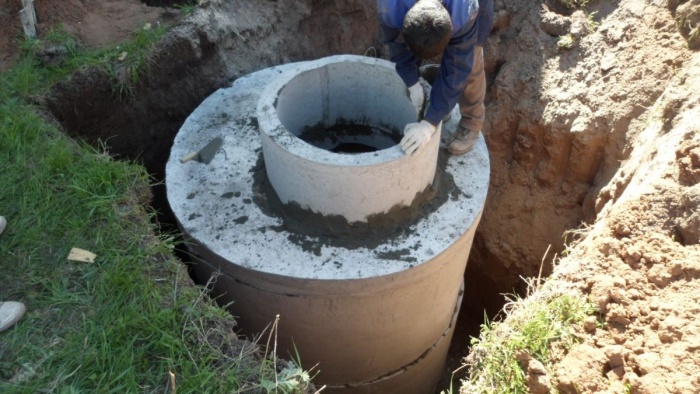

• Строительство стенок. Кольца устанавливают на цементно-песчаный раствор. Важно монтировать их точно одно на другое. Когда раствор высохнет, швы и стыки гидроизолируют. Колодец подключают к канализации, места ввода труб также герметизируют.
• Завершение работ. В последнюю очередь устанавливают крышку с люком, теплоизолируют ее. Устанавливают вентиляционную трубу. Она должна возвышаться над поверхностью земли не менее чем на 60 см.

Важно! Уделите повышенное внимание системе вентиляции. В процессе разложения органических веществ образуется взрывоопасный газ. Нужно добиться, чтобы он не скапливался в резервуаре. Это может привести к негативным последствиям.

Этапы изготовления колодца из бетонных колец

Видео: как сделать колодец под канализацию

Как сделать колодец для канализации и каким он должен быть, каждый владелец дома определяет для себя сам. В статье приведены общие рекомендации по обустройству конструкции. Если у вас нет уверенности в том, что можете сделать все своими руками, обратитесь к специалистам. Практически в каждом районе работают компании, занимающиеся проектированием и монтажом систем канализации. При отсутствии должных навыков лучше не экспериментировать и связаться с такой фирмой.

Чтобы фундамент дома не разрушался из-за влияния влаги, содержащейся в грунте, в обязательном порядке нужно сделать дренажную систему. Для экономии средств рекомендуется построить дренажный колодец для канализации своими руками или обратиться за помощью к специалистам.

Какие дренажные колодцы существуют?

Дренажные колодцы могут быть:

• поворотными;
• смотровыми;
• коллекторными;
• поглотительными.

Особенности поворотных колодцев

Как правило, во время эксплуатации канализационной системы возникают загрязнения, которые часто скапливаются в перфорированных трубах. Чтобы очистить их потребуется установка колодцев поворотного вида. Их устанавливают на поворотах труб, с пропуском через один. Таким образом, обеспечивается доступ к подводящему и отводящему участку трубы.

Установка бетонного дренажного колодца

Размеры такого сооружения будут зависеть от того, потребуется ли доступ человека внутрь колодца с целью осуществления ремонтных действий. Таким образом, примерный диаметр колодца должен быть около одного метра, только он уже будет считаться смотровым.

Смотровой тип колодцев

Дренажные смотровые сооружения делаются с целью контроля работы канализационной системы. Эта конструкция отличается большими размерами шахты, то есть она должна иметь достаточные размеры для удобного доступа человека, который будет отслеживать состояние канализации. При необходимости будут производиться ремонтные и профилактические работы.

Сооружение такого типа предназначено для выполнения сразу нескольких действий, он же может являться и поворотным, поскольку его также устанавливают в месте схождения нескольких труб или в точке их поворота.

Поглотительный тип колодцев

Эти сооружения также можно называть фильтрующими, поскольку их чаще всего монтируют на территории, где есть необходимость её осушения, при этом нет возможности вывода токов в общую канализационную систему. В таких случаях глубина колодцев будет составлять примерно два метра.

Для устройства подобной конструкции нужно соблюдать определённую технологию:

• сначала выкапывается яма требуемых размеров;
• на её дно укладывается слой щебенки и внутрь ставится ёмкость, это может быть труба диаметром 50 см;
• когда эта труба установлена, в неё засыпают битый кирпич, щебенку, шлак или гравий некрупной фракции;
• вокруг этой заполненной конструкции делают обсыпку гравием;
• таким образом, получается хороший и качественный дренажный резервуар. Сверху его нужно накрыть геотекстильным материалом и уложить слой земли. В результате этих действий получается сооружение, с помощью которого осуществляется естественный отвод стоков в грунт.

Коллекторные колодцы

Такие сооружения также можно называть водоприёмными, поскольку это последний отсек закрытой дренажной системы. В этом колодце происходит сбор и накопление воды, которую в дальнейшем будут откачивать в заранее подготовленное углубление, канаву или искусственный водоём.

Обычно такие ёмкости сооружают из готовых герметичных колодцев из пластика, которые оснащены водонепроницаемым днищем.

Какие могут потребоваться материалы для устройства дренажного сооружения?

Как и трубы, дренажные колодцы могут отличаться материалом изготовления и величиной. Чаще всего для производства таких конструкций используется пластик или бетон:

• для реализации второго варианта применяются бетонные кольца , высота и диаметр которых могут быть разными. Монтаж конструкции осуществляется в заранее подготовленную яму, при этом кольца опускаются аккуратно с помощью спецтехники. В данном случае основное преимущество буде заключаться в прочности и долговечности конструкции, а к недостатку стоит отнести трудоёмкость монтажных работ;
• сейчас пластиковые аналоги успешно вытесняют бетонные колодцы, поскольку их проще и быстрее монтировать. Также к преимуществам стоит отнести небольшую стоимость, незначительную массу и наличие всех требуемых отводов. Пластиковые дренажные колодцы не подвергаются коррозийным повреждениям и могут успешно прослужить как минимум 50 лет. Для качественного и надёжного подвода труб используют резиновые уплотнители, которые сохраняют герметичность на протяжении десятков лет. Так как предусматривается использование гофротрубы, устройство надёжно будет закреплено в грунте из-за её ребер жесткости.

Как соорудить дренажный резервуар?

Дренажные конструкции в готовом виде для сооружения колодца отличаются удобством при монтаже, надежностью и хорошим качеством. Основной недостаток готовых колодцев заключается в их высокой стоимости, в частности это касается изделий диаметром 800-1000 мм. Чтобы сэкономить денежные средства, можно соорудить такое сооружение самостоятельно.

Для изготовления дренажной конструкции требуется обзавестись гофрированными трубами соответствующего диаметра:

• для строительства смотровых колодцев подойдёт диаметр труб 340 мм или 460 мм, этого вполне хватает, чтобы обеспечить очистку канализационной системы вручную посредством напора воды из шланга;
• чтобы сделать накопительный или фильтрующий резервуар, потребуются трубы диаметром 575 или 695 мм;
• если есть необходимость периодически проникать внутрь колодца для осуществления ремонтных и профилактических работ, то требуется купить трубы диаметром 925 мм.

Кроме пластиковых гофрированных труб также нужно купить резиновые уплотнители подходящего диаметра, люк и пластик для устройства дна.

С целью экономии можно купить составляющие по отдельности.

В процессе сборки и монтажа накопительного сооружения следует соблюдать определённую последовательность:

• в колодце выпиливается отверстия для подведения труб и установки резиновых уплотнителей;
• монтируется дно колодца. Специалисты рекомендуют обрабатывать дно конструкции битумной мастикой, так будет обеспечиваться защита дна колодца от протечек;
• используя щебень и песок, нужно сделать основание в дренажной канаве, после чего его заливают цементом;
• на подготовленное дно устанавливается готовая конструкция. Чтобы предотвратить риск протекания конструкции, рекомендуется обмазать места подведения дренажных труб битумной мастикой;
• резервуар засыпается щебнем и песком, после чего производится утрамбовка и укладка основания для устройства люка. Люк размещается в заранее подготовленную рамку из цемента.

Наличие люка является обязательным условием, поскольку это необходимо для осуществления чистки дренажной системы. Срок службы сооружения напрямую зависит от правильного изготовления и установки колодца.

Пошаговое строительство колодца

Когда все материалы уже куплены и заготовлены, можно приступать к монтажным работам:

• Сначала трубу нужно обрезать по длине, при этом учитывается глубина дренажного колодца.
• Нужно вырезать отверстия для подведения труб, отступая 50 см от нижней кромки трубы. В эти отверстия вставляют резиновые манжеты.
• Фиксируется дно колодца, при этом место стыковки необходимо обработать герметизирующим составом на битумной основе.
• Для монтажа колодца нужно заранее подготовить котлован, на дно которого заливают цементный раствор.
• Конструкцию можно устанавливать только после полного застывания цемента, после чего к нему подводятся дренажные трубы.
• Пространство, образованное между стенками котлована и конструкцией, нужно засыпать песком с гравием.
• Сверху на установленный резервуар ставится люк.

Особенности монтажа пластиковых колодцев

Как правило, готовые пластиковые конструкции стоят недешево, поэтому особо сэкономить не получится. Единственное, что можно сделать, так это купить отдельные элементы необходимого размера и диаметра самостоятельно. Итак, требуется подготовить:

• гофрированную трубу соответствующего диаметра;
• пластик для устройства дна;
• уплотнители из резины. Для устройства накопительного или фильтрационного колодца потребуется труба диаметром 695 или 575 мм.

В процессе монтажа дренажного колодца своими руками важно придерживаться определённого алгоритма:

• гофрированную трубу нужно обрезать, учитывая глубину колодца. Далее в ней требуется сделать отверстия для подключения перфорированных труб, которые подсоединяются, используя резиновые уплотнители;
• выкапывается канава, на дно которой укладывается слой щебенки с песком. После этого сооружение заливается цементным раствором и застилается геотекстильным материалом;
• на следующем этапе устанавливается дно, которое соединяется с трубой, при этом стыковочное место требуется обработать битумной мастикой;
• теперь можно производить подведение дренажных труб к конструкции, а стыки также следует промазать герметизирующим составом;
• обязательно нужно установить насос, который будет обеспечивать откачку собирающейся воды;
• образовавшиеся пустоты вокруг колодца нужно засыпать мелкофракционным щебнем;
• на последнем этапе работ монтируется крыша.

Подведём итоги

Необходимой частью дренажной системы является дренажный резервуар. Его устанавливают с целью осуществления контроля работы всей системы, также это необходимо для выполнения ремонтных и профилактических мероприятий.

Для упрощения процесса монтажа конструкции можно купить готовое изделие, которое будет стоить недешево, но если такой возможности нет, его можно построить своими руками. Для этого используются трубы из пластика или кольца из бетона необходимого диаметра.

На самом деле, построить дренажное сооружение не так сложно, как это кажется на первый взгляд. Достаточно приобрести необходимый набор деталей и придерживаться определённого алгоритма действий.

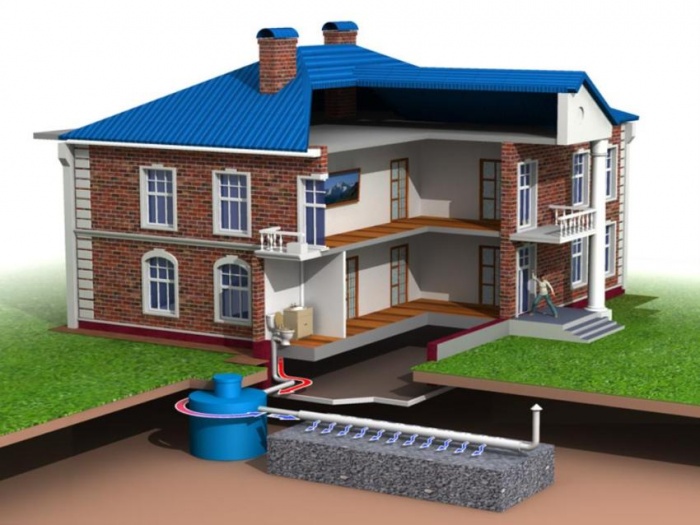

Строить канализационную систему приходится обычно при возведении нового дома. В этом случае необходимо подготовиться к работам и выполнить рекомендации профессионалов. Также необходимо запастись определенными инструментами. Канализация позволит сделать жизнь намного комфортнее. Также следует учитывать, что на работу будет затрачено всего несколько дней, а практически все процедуры можно выполнить своими руками. Откачка канализационных колодцев осуществляется специальными службами.

Виды колодцев

Не каждый владелец дачи может нанять профессиональную бригаду строителей, которые установят колодец для канализации. Кроме того, если следовать инструкции, в процессе постройки не возникнет никаких сложностей. Сначала следует выбрать вид септика для частного дома.

Существует несколько основных типов септиков:

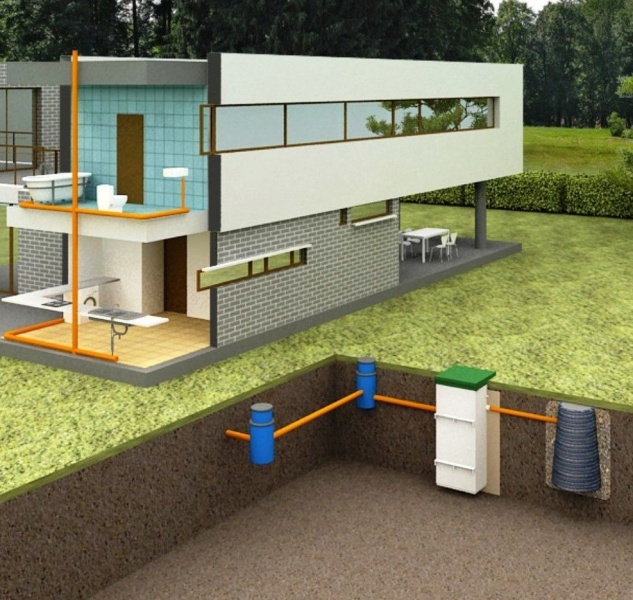

• Смотровые колодцы, располагающиеся на прямых участках. Такие сооружения обеспечивают полный контроль состояния сети канализации.
• Поворотные. При установке таких сооружений можно избежать большого количества проблем, связанных с поворотами сети коммуникации. К примеру, в местах изгибов труб могут появиться протечки.
• Узловые колодцы монтируют в местах развода.
• Установки перепадного типа устраиваются в том случае, когда условия расположения участка не позволяют установить трубы на одном уровне.
• Накопительные установки представляют собой окончание системы канализации. Они используются для накопления сточных вод.

Канализационные системы на даче могут выполняться в различных формах. Самым простым сооружением является круглая шахта, или установка в виде прямоугольника. Такие колодцы достаточно легко устанавливать и обслуживать.

Расположение колодца

Одной из главных проблем, которые возникают во время строительства септика на даче, является выбор места его установки. В случае с наймом профессиональной команды беспокоиться о тонкостях монтажа колодца не придется. Однако если его решено оборудовать самостоятельно, придется узнать о специальных нормах СНИП.

Сперва нужно более тщательно познакомиться с местностью, на которой планируется установить колодец. Необходимо определить, откуда труба будет выводиться - из подвала или цокольного этажа. Также необходимо определить, с какой стороны здания расположить септик.

Внимание! Место установки накопительного колодца на даче необходимо сделать таким, чтобы он был доступен для подъезда техники, которая откачивает сточные воды. К нему следует оборудовать подъездные пути.

Также стоит учесть несколько других особенностей выбора места:

• При создании колодца своими руками знать СНИП требуется в обязательном порядке. Между конструкциями смотрового типа следует сделать расстояние в 15 м. Первый колодец должен располагаться на расстоянии от дома не ближе чем в 3 м и не дальше, чем в 12 м. фильтрационный колодец устанавливается на максимальном удалении от скважины или шахты, из которой набирается питьевая вода. Расстояние между ними должно быть минимум 30 м.
• В системе канализации немаловажную роль играют трубы, по которым идут сточные воды. В промежутке, который располагается между выводом сети канализации из дома и колодцем, не следует делать поворотов, не оборудованных колодцами. Пренебрежение этим правилом может сказаться на эффективности всей системы - сточные воды будут скапливаться в трубах.

При установке системы канализации на даче важно учесть, что только при выполнении всех тонкостей монтажа может быть обеспечен комфорт пребывания в доме.

Размеры конструкции

Установка канализационного колодца на участке осуществляется в течение нескольких дней. Перед определением объема сооружения следует выяснить, какой колодец будет установлен в определенном месте. Если устраивается накопительная конструкция, лучше сделать ее довольно большой. Это обеспечит более редкую прочистку.

Однако внушительный объем предполагает наличие большого количества нечистот. Времени на очистку сооружения будет уходить намного больше, чем в случае с маленьким баком. Для точного определения размера колодца следует рассчитать его показатели по специальной формуле, в зависимости от размеров дома и количества проживающих в нем человек.

Внимание! Расход воды и объем колодца также зависит от объемов потребления воды и определенные условий пользования канализационной системой.

Стоит учесть средние данные:

• Можно говорить, что на 1 человека в среднем получается около 150 л сточных вод в сутки.
• Если в доме проживает семья из 4 человек, объем сточных вод будет равен 700 л. Однако такие показатели не учитывают частое использование приборов, которые потребляют воду.
• Колодец должен быть такого размера, чтобы учесть минимум потребления за 3 суток. Для семьи из 4 человек его объем следует сделать равным 2,5 м 3 .

Стоит обратить внимание, что при частом приглашении гостей следует учитывать дополнительные траты воды. Также необходимо помнить, что уровень сточных вод не должен доходить до отметки 1 м от верхнего края конструкции. Если не следить за уровнем сточных вод, они могут запросто перелиться.

Поворотные и узловые колодцы выполняются меньших размеров. К примеру, перепадная конструкция будет выполняться такого размера, чтобы учесть высоту перепада. Чем сильнее будет выполнен перепад, тем большим размером должен обладать колодец. Однако есть определенное ограничение - выполнять его глубже 3 м не стоит. Это связано с тем, что прочистка конструкции в таком случае будет сильно затруднена.

Санитарные нормы

При решении вопроса, выполнять колодец герметичным или оставить определенное количество отверстий для выхода сточных вод, стоит ознакомиться с нормами ГОСТ. Канализационные колодцы, имеющие больше 1 м 3 стока, должны обязательно выполняться герметичными. Иначе необходимо оборудовать достаточно качественную систему очистки.

Если нормам не следовать, бактерии, которые живут в почве, не справятся с очисткой вод. Нечистоты будут попадать в грунт и в сельскохозяйственные насаждения.

Согласно установленным нормам, если понадобится соорудить герметичный колодец, его следует забетонировать. Также его необходимо покрыть герметиком. Однако стоит учесть, что для создания герметичного колодца понадобится подготовить много расходных материалов. Также стоит позаботиться о частном вывозе сточных вод.

Наиболее популярен вариант с сооружением установки, имеющей фильтрующее дно. Сквозь него будет выполняться очищение нечистот.

Внимание! Если принято решение выполнить колодец с септиком, необходимо соблюсти определенные требования. К примеру, глубина рассчитывается в соответствии с типом почвы.

Колодцы перепадного, узлового и поворотного типа выполняются полностью герметичными. Также стоит помнить, что при сливе бытовых вод в канализацию не стоит устанавливать фильтрующий колодец. Это объясняется сливом химических веществ и моющих средств. Ремонт канализационных колодцев после правильного монтажа осуществляется крайне редко.

Постройка колодца

Строительство колодца выполняется в соответствии с определенными этапами. Особое внимание стоит обратить на такие работы:

• Сперва необходимо выкопать яму нужного объема. Такие работы выполняются вручную либо при помощи экскаватора. В последнем случае времени уйдет намного меньше.
• Дно фильтрационного колодца засыпают щебнем. Его слой должен иметь высоту 40 см. Следует узнать, на какой глубине залегают почвенные воды. Если он высокий, использовать разрешается только герметичные конструкции. Иначе возрастает риск появления серьезных заболеваний, проживающих на участке, людей. Грунтовые воды будут загрязняться нечистотами, что может послужить причиной существенных штрафов.
• Как только яма будет готова, следует уложить дно сооружения. Для такой цели понадобится установить плиту. Дно выполняется с определенным уклоном, который должен быть направлен к люку.Следом необходимо установить стены и подключить трубу. Стены следует обработать герметиком.

После этого необходимо установить перекрытие с люком, засыпаемое землей. Это решение обеспечит надежную теплоизоляцию колодца. Люк необходимо сделать таким образом, чтобы он свободно открывался. Также сооружается труба для вентиляции, которая будет выходить на поверхность выше уровня земли на 60 см. если не сделать вентиляцию, в баке будет образовываться взрывоопасный метан.

Как только все будет установлено, можно начать эксплуатацию канализационной системы. Однако стоит помнить, что за наполненностью колодца следует наблюдать регулярно. Как только резервуар будет полон, нужно вызывать машину ассенизаторов.

Внимание! Чтобы увеличить промежуток времени между вызовами ассенизаторов, следует использовать различные препараты. Летом лучше использовать биоактиваторы. Они абсолютно безопасны для окружающей среды. Зимой необходимо пользоваться химическими средствами.
