Ремонт и замена канализации в квартире – сложные технологические процессы. Приступать к ним следует после завершения подготовительных мероприятий. Работы проводятся в лимитируемое время. В общежитиях с большим числом людей перекрытие доступа к общему стояку не допустимо. Все материалы приобретаются заблаговременно.
Определение угла наклона труб
Особенность квартирной канализационной системы заключается в том, что она имеет безнапорный характер. Стоки перемещаются к стояку за счет собственного веса и наклона труб. Низовой отметкой является тройник входа в общий стояк. В типовой квартире канализационные воды идут от кухни через ванну и санузел и сливаются на входе в стояк. Порядок расположения труб и места их соединения даже в одном подъезде могут разниться. Схема канализации в квартире индивидуальна. Без ее детального изучения проводить какие-либо работы непродуктивно. Ошибки в монтаже неизбежны.
Главные вопросы, на которые следует получить ответы, связаны с углом наклона труб, количеством и формами их изгибов и стыков. Уклон должен сохранять свое значение на всем протяжении водоотвода. Он рассчитывается под определенный диаметр трубы. При замене старых водостоков учет сечения новых изделий обязателен. Формула расчета угла наклона сложна и под силу только квалифицированному инженерному составу. Поэтому следует использовать готовые табличные данные, имеющиеся в открытом доступе.
В квартире определение угла стока имеет немалые трудности. Ограниченное пространство заставляет производить замеры на коротких участках. Оперирование с малыми числами чревато недопустимыми расхождениями в итоговых результатах. Это скажется на эффекте самостоятельной очистки трубы. Он достижим, если скорость движения стоков и наполняемость водопровода имеют оптимальные значения. В этом случае органика полностью вымывается. Засоры в канализации практически не образуются. При значениях угла выше предельно допустимых норм, скорость жидких фракций возрастает. Наполняемость трубы уменьшается. Твердые элементы остаются в ней и со временем закупоривают водовод. При низком уклоне происходит обратный эффект. Заиливание чаще всего происходит в местах изгибов и стыков. У труб с шероховатой внутренней поверхностью (чугунные, полиэтиленовые) данный процесс осуществляется быстрее.
Некоторые значения углов наклона канализационной трубы приведены в таблице 1.
В практическом плане самостоятельный монтаж канализации в квартире предусматривает прокладку труб двумя методами: под уклоном 0,02 – 0,03 и вертикально.
Вертикальная установка используется, если нормальный уклон не способствует выводу стока на требуемую высоту размещения сантехнического узла.
Устройство канализации в квартире
В жилых помещениях, как правило, стабильный набор сантехнических устройств. Это мойка на кухне, ванна, раковина, унитаз, стиральная машина. Иногда к ним добавляются посудомоечная машина, душевая, биде. Встречаются две ванные, два туалета. Общая разводка канализации в квартире носит типовой характер.
Установка водостока производится с учетом того, что конструкция в финальной части врезается в стояк через тройник. Два отвода имеют диаметр 50 мм, а один – 100 мм. Дополнительные соединения невозможны. Будет нарушен угол наклона трубы. Чтобы исправить положение канализация в квартире должна подвергнуться реконструкции. Сантехнические изделия придется поднимать на несколько сантиметров. Для удобства пользованиями ими – сооружать подиумы.
Тройник в стояке занимает нижнюю точку в квартире. Под ним дополнительные соединительные элементы врезать не получится. К основной 100 миллиметровой трубе подключают унитаз и биде. При совмещенных санузлах добавляются ванна или стиральная машина. Следующая магистраль включает все приборы и агрегаты ванной комнаты, а третья – кухни.
При решении вопроса, как провести канализацию в квартире, больших проблем с подключением сантехнических приборов не возникает. Обычно они устанавливаются на достаточно большой высоте от канализационных труб и соединяются с ними вертикальными водостоками. В больших жилищах, когда расстояние от стояка до устройств велико, может возникнуть необходимость их подъема. Но больших сложностей данный момент не вызывает, так как владельцы устраивают многоярусные комнаты. Некоторые трудности доставляют соединения с канализацией посудомоечных и стиральных машин. Но с помощью шлангов они выводят стоки через другую санитарную технику.
Подключение водосточных приборов ведется в удобных условиях. Серьезные, трудности возникают с укреплением стояка, без чего канализация в квартире своими руками невозможна. Обязательно усиливается верх стояка. Старые крепления, если они уже прослужили несколько лет, должны быть заменены новыми. От постоянной вибрации в доме они расшатываются. Затягивать на них болты бессмысленно, Они ржавеют, образуют большие зазоры. Лучше стояки укреплять более современными стяжками. Они предотвращают вибрационные колебания изделий и наделяют их противошумовыми свойствами. Нижняя часть стояка укрепляется как можно ближе к перекрытию и даже с некоторым заходом в него. В этом случае секция стояка, связанная с квартирой, будет в меньшей степени зависеть от недоработок соседа снизу, который может не укреплять свой узел. Правильно выполненное крепление стояка сведет к минимуму угрозу аварии канализации.
Стояки лучше всего укреплять за пределами стыков секции у своей квартиры. Это будет гарантией того, что чужая секция не будет помехой в будущем.
При работе со стояком следует учитывать, что сделанный из чугуна, он очень хрупок. Подвергается коррозии. Заменить его самостоятельно невозможно. Это будет нарушением законодательства страны. Проведенная профилактика продлит срок его эксплуатации. Но при повреждении стояка – оплата ремонта за счет виновника.
Обустройство канализации в квартире никакими документами не регламентируется. Владелец объекта свободен в выборе материалов. Проведенный ремонт никем не контролируется, если не заливается сосед снизу. Но и ответственность за все недоработки тоже лежит на нем.
С учетом этого, требуется ответственный подход к подбору материала для канализации. Представляется, что в этом деле нежелательна экономия финансовых средств. Они не так велики в сравнении с частным домом. Лучшим является вариант пластиковых труб, особенно полимерных. Предпочтительней антишумовые продукты, Они не только создают комфортные условия для проживания, но и обладают высокими прочностными качествами. Устроенный из двух труб, продукт имеет долгий срок эксплуатации. Предельные сроки пока не определены. Правильно смонтированный он не будет доставлять хлопот с канализацией в течение длительного времени.
Основное требование – использовать штатные крепежные изделия.
и сложны по конструкции, трудны в монтаже. Но полученный эффект компенсирует все финансовые и трудовые затраты. Водоотводы из полимерных композиционных материалов без труда устанавливаются и демонтируются. Имеют гладкую внутреннюю поверхность. Почти не создают засоров. Легко подбираются под любую схему канализации в квартире. Стальные трубы сложны для соединения с водосточными приборами. В полимерные изделия легко монтируются ответвления для соединений. Для этого используются муфты. Они производятся из тех же полимерных композитов.
Важный момент ремонта канализации — проверка на протечку. Для этого канализацию необходимо протестировать в режиме максимальной нагрузки. Ванна заполняется полностью (до режима перелива). Открываются все краны холодной и горячей воды. Вся вода, в том числе из унитаза, спускается. Проверяется, вся ли она вытекла. Особое внимание уделяется местам стыка. При выявлении недочетов они устраняются. Стыки повторно обрабатываются специальными средствами. После их высыхания проверочные мероприятия продолжаются. Если ошибка произошла с выбором уклона, то вся работа переделывается.
При решении вопроса, как правильно сделать канализацию в квартире, владельцы должны исходить из возможности возникновения сложностей с реализацией замысла. Нужно учитывать свои силы и способности. Желательна консультация специалиста при выборе уклона водовода. Это наиболее уязвимое место всей конструкции. Ошибки здесь должны исключаться.
Система канализации является необходимой частью коммуникаций как в многоквартирном, так и в частном доме. Давно нормой стало наличие в жилище удобного туалета, душа или ванной, кухонной раковины с подведенной горячей и холодной водой. Современный уровень комфорта предполагает также использование бытовой техники: посудомоечных и стиральных машин. Канализационная сеть собирает использованную воду и жидкие отходы и отводит их в магистральный коллектор.
Устройство канализации в квартире
Система включает в себя следующие элементы:
- стояки − вертикальные трубы большого сечения;
- горизонтальные трубы, предназначенные для отвода стоков в стояк;
- фитинги (муфты, крестовины, отводы, патрубки и т.д.) для объединения труб в единую сеть;
- гидрозатворы (сифоны), которые препятствуют распространению неприятных запахов.
Для фиксации вертикальных труб также используются кронштейны.
Прокладка канализации чем-то похожа на сборку конструктора. Ее элементы устроены таким образом, что их можно соединять без использования специального оборудования.
Требования к трубам внутренней канализации
Устройство канализации в квартире не предполагает больших нагрузок на трубы. Но уровень прочности изделий должен быть достаточным для того, чтобы обеспечить длительную эксплуатацию системы. Кроме того, трубы внутренней канализации должны соответствовать следующим требованиям:
- выдерживать высокую температуру и агрессивные химические воздействия;
- иметь гладкую внутреннюю поверхность для того, чтобы свободно выводить отходы;
- быть совместимыми с наружной частью канализации;
- обеспечивать возможность подключения сантехоборудования.
Легкость и удобство монтажа − еще одно важное потребительское качество труб. Идеально, если сделать разводку канализации в квартире можно своими руками.
Внимание! Грамотный подход к выбору комплектующих является гарантией надежной и бесшумной работы сети в течение долгого времени.
Трубы для канализации: обзор
Еще несколько десятков лет назад вопрос выбора подходящих труб просто не возникал. Единственным способом провести канализацию было использование изделий из чугуна и стали. В старом жилом фонде можно до сих пор увидеть такие трубы. Но в новостройке систему с наибольшей вероятностью оборудуют комплектующими, изготовленными из пластика.
Традиционные металлические трубы сдают свои позиции. Но у них есть определенные преимущества и совсем исключать их применение не стоит.
Чугунные трубы
Очень прочные, долговечные и надежные изделия. Способны выдерживать большое давление и высокую температуру. Главное достоинство таких труб − тихая канализация. Шумы, конечно, есть, но они гораздо тише, чем при использовании пластика.
Причины, по которым чугун теряет свою популярность:
- высокая цена;
- большой вес;
- сложная установка;
- трудности обработки (отпилить излишек длины можно только при помощи мощной болгарки);
- шероховатая внутренняя поверхность.
Последний пункт является самым главным минусом использования чугунных труб для канализации – на стенках накапливается осадок, просвет сужается, сточные воды проходят все хуже и хуже. Систему приходится часто прочищать.
ПВХ (PVC) трубы
Это первые пластиковые трубы, появившиеся на рынке.
Поливинилхлорид − дешевый, легкий, удобный в обработке материал. Труба, сделанная из ПВХ, довольно прочная и устойчивая к УФ-излучению. Но от холода эластичность материала снижается, он становится очень хрупким и легко ломается. По этой причине PVC трубы используют в основном для разводки внутренней канализации. Они подходят для системы, в которой жидкие отходы удаляются самотеком.
Поливинилхлорид становится мягким при температуре выше 70°C, он также восприимчив к воздействию агрессивных химических веществ (в том числе и некоторых средств для прочистки труб).
Очень неприятным качеством материала является то, что при горении он выделяет ядовитый газ фосген.
PVC-U (непластифицированный поливинилхлорид)
Для производства следующего поколения труб использовали улучшенный вариант поливинилхлорида − непластифицированный. Он отличается от PVC гораздо большей прочностью и подходит для использования как в безнапорной, так и в напорной системе.
С помощью PVC-U труб можно обустроить водопровод или внешний канализационный контур с фекальным насосом.
Внимание! Для труб ПВХ имеется большой выбор фитингов. Это очень удобно при работе внутри помещений, где система часто имеет сложную конфигурацию.
Полипропиленовые трубы (PP)
Оптимальный выбор для выполнения разводки канализации в квартире − это трубы, произведенные из полипропилена. Они универсальны, подходят для отвода отходов самотеком и под давлением (правда, в последнем случае приходится использовать специальные крепления).
Изделия с маркировкой PP можно при необходимости резать ножом. Использование силиконовой смазки позволяет легко соединять комплектующие между собой.
К достоинствам материала также можно отнести следующие свойства:
- устойчивость к воздействию агрессивных химических веществ;
- гладкая внутренняя поверхность;
- долговечность (при соблюдении правил эксплуатации они могут функционировать почти 100 лет);
- устойчивость к высоким (до 95°C) и низким температурам.
Минус труб в том, что они нуждаются в шумоизоляции. В противном случае будет хорошо слышно, как стоковые воды проходят через стояк.
Разводка канализации в квартире: схема
Прежде чем приступить к монтажу канализации, составляют схему, по которой будут выполняться работы.
Для схемы удобно использовать миллиметровую бумагу. Сначала чертят план квартиры в масштабе. Не обязательно отмечать все комнаты, достаточно указать те, где проходит разводка. Помещение включают в план даже, если труба просто проходит через него.
В случае если идет замена старой канализации, вопрос решается просто: можно воспроизвести существовавшую схему. Но если монтируют новую систему, то для нее необходимо произвести расчеты и указать, где будут располагаться трубы, какое между ними заложено расстояние, их длину и диаметр, а также уклоны.
В плане должно быть указано расположение каждого элемента системы с обозначением расстояния от стены. Если трубу прокладывают через несколько комнат, то следует обозначить ее параметры для каждого помещения. Это необходимо даже в тех случаях, когда размеры комплектующих одинаковые.
Для сплошной трубы, проходящей сквозь стену, указывают не только общую длину, но и размеры каждого участка.
Также на схеме отмечают расположение центрального стояка, все служебные узлы и фитинги.
Совет. Проект, составленный специалистом, стоит довольно дорого. Но ошибки на этапе планирования могут обойтись впоследствии еще дороже. Поэтому рекомендуется показать готовую схему, выполненную своими руками, профессионалу для экспертизы. Это позволит избежать досадных промахов.
Моменты, которые необходимо учитывать при составлении схемы:
- Выводные трубы разного сантехнического оборудования отличаются диаметром. Подводку к унитазу или биде выполняют при помощи труб сечением не менее 100 мм. Для других устройств подойдет трубопровод диаметром 50 мм;
- Нельзя подключать выводные трубы большего диаметра к горизонтальным отводам с меньшим диаметром;
- При выборе места для установки приборов следует учитывать, что подвод к сифону должен иметь длину не более 1,5 метров, если он жесткий, и не более 0,8 метров − если гофрированный. На горизонтальной плоскости углы не должны быть меньше 120°, а в идеале горизонтальных углов вообще не должно быть;
- Слив стиральной и посудомоечной машины не надо поднимать над полом. Приборы оборудованы центробежными насосами, отработанная вода удаляется под напором.
Внимание! По возможности не следует приобретать бытовую технику до составления тщательной схемы. В противном случае могут возникнуть сложности с установкой и подключением.
Правила расчета материалов
Сколько необходимо закупить труб и соединительных элементов для того, чтобы обустроить канализацию в квартире? Рассчитать это можно только после составление схемы.
В первую очередь уточняют, какие типоразмеры труб имеются в магазинах. Особое внимание обращают на длину секций. Если комплектующие подобраны правильно, то резать трубы практически не придется.
Приобретая трубы, необходимо учитывать, что использовать изделия с диаметром 32 мм можно, если:
- расстояние от дальней точки до стояка не более 7 метров;
- система имеет раздельные стояки для каждого сантехприбора.
Для других условий применяют трубы с диаметром 40 или 50 мм. Труба для стояка должна иметь диаметр 110 мм или больше.
Последовательность выполнения работ
Канализация в квартире своими руками обустраивается поэтапно. Замену старой сети начинают с ревизии и выбора способа демонтажа.
Руководствуясь схемой, определяют, какие комплектующие и материалы необходимо приобрести.
Купленные трубы и фитинги примеряют, а затем собирают фрагменты системы на полу.
После демонтажа старой сети устанавливают и подгоняют новый трубопровод. Затем приступают к чистовой сборке: герметизируют стыки, устанавливают и присоединяют сантехническое оборудование, подключают трубы к вентилируемому канализационному стояку.
Внимание! После застывания герметика необходимо проверить, нет ли в сети протечек.
Монтаж системы при условии, что используются изделия из ПВХ или полипропилена, обычно не вызывает сложностей даже у новичков. Трубы и соединительные элементы имеют специальную конструкцию, значительно облегчающую сборку. Конец трубы с фаской вставляют в соединительную муфту другой трубы или фитинга до упора, а затем оттягивают назад 10-15 мм. Итогом этой манипуляции становится демпферный зазор, который компенсирует тепловое расширение.

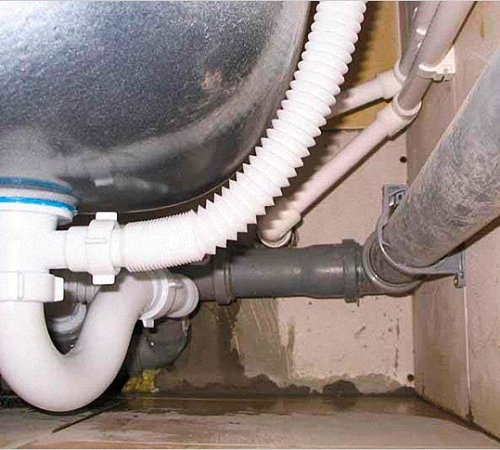

Гидрозатвор в канализации
У сточных вод имеется неприятный запах той или иной степени интенсивности. Чтобы он не распространялся по квартире, необходимо предусмотреть наличие гидравлического затора у всех у сантехнических приборов.
Существует оборудование со встроенными гидрозатворами (в первую очередь это унитазы). В других случаях приходится монтировать сифоны. Они представляют собой изогнутую трубу, в которой образуется водяная пробка.
Сифоны обычно выполняют двойную функцию: они образуют гидрозатвор и соединяют трубу с оборудованием.
Слой воды, постоянно присутствующий в трубе и обновляющийся после каждого слива, препятствует выходу газов.
Если унитазом или раковиной долго не пользуются, то жидкость постепенно испаряется, и неприятный запах постепенно просачивается в помещение. Предупредить это нежелательное явление легко, достаточно налить в сливное отверстие растительное масло, его слой будет препятствовать испарению. Устранить и того проще, нужно просто слить воду.
Если все работы по обустройству канализации в квартире проводить грамотно и качественно, то система будет служить долгие годы.
Видео
Вконтакте
Качество домашней канализационной системы не должно уступать по надежности водопроводу или электрической сети. Если канализация в квартире своими руками смонтирована качественно, прослужит она не один десяток лет при условии соблюдения норм монтажа и использования качественных расходных материалов.
Сомневаетесь в своих силах и боитесь допустить ошибки? Мы поможем вам грамотно спроектировать и смонтировать канализационную систему. Главное – учесть все базовые требования, правильно подобрать трубы и придерживаться технологии монтажа, описанной в статье.
Прежде чем подобрать трубы и все необходимое, перед стартом работы нужно понимать принципы функционирования канализационной системы, включая соблюдение углов наклона, чтобы давление в стояке было немного выше атмосферного.
Иначе атмосферный воздух выдавит неприятные канализационные газы прямо в квартиру. Если внутреннее давление будет слишком высоко, то сточные газы могут выбрасывать стоки из сифонов.
Рассмотрим более пристально все нюансы устройства канализации в квартире.
Уклон труб – важное условие функционирования системы
При укладке магистрали нужно соблюдать угол по горизонтали, который должен находиться в определенных рамках. Недостаточный не даст стокам нормально стечь в стояк. При слишком большом наклоне вода быстро стечет, оставив загрязнение на стенках трубы.
Следите за уклоном, чтобы добиться оптимальной текучести жидкости в канализации и правильного давления в трубах. Нормы уклона труб должны соответствовать СНиП (+)
Парадокс в том, что при высокой «текучести» канализация будет засоряться.
Зависимость уклона укладки трубопровода от сечения магистрали:
- 30 мм/м при 50 мм;
- 20 мм/м при 110 мм;
- 8 мм/м при 160 мм;
- 7 мм/м при 200 мм.
Таким образом, максимальный уклон должен находиться в пределах 150 мм/м. Исключения составляют отводы длиной до 1,5 м для некоторых сантехнических приборов, например, унитаза.
Соединять канализационные трубы под прямым углом можно только в вертикальной ориентации по принципу водопада.
Галерея изображений
Дружба с соседями – половина успеха
Чтобы замена внутренней канализации в квартире прошла успешно и с минимальными хлопотами, необходимы хорошие отношения с соседями сверху. Они должны воздержаться от использования канализации на время установки. Чтобы дополнительно перестраховаться, лучше отключить стояк подачи холодной и горячей воды в подвале.
Исходя из этого, все работы должны проводиться оперативно, лучше в будний день в дневное время, когда большинство жильцов дома находится на работе.
Меры предосторожности при работе
Иногда предупреждение о недопустимости использования канализации соседями может быть проигнорировано некоторыми жильцами.
Позаботьтесь о мерах безопасности при выполнении работ, потому что демонтаж и замена канализационного оборудования – мероприятие повышенной опасности
Нужно быть готовым к внештатной ситуации и использовать следующие защитные меры:
- заклеить стены и пол пленкой, скрепив все стыки скотчем;
- подготовить санузел – очистить помещение и ;
- использовать средства защиты – дождевик, каску со стеклом, резиновые сапоги.
Каска нужна обязательно, т.к. вам придется работать с нависшей над головой тяжелой чугунной трубой.
Фиксация главного сточного стояка
Львиную долю успеха в надежном монтаже канализации занимает надежно установленная верхняя часть стояка. Не стоит полагаться на оставшиеся крепления, т.к. со временем они приходят в негодность.
Чугунная труба может лопнуть при вибрациях электроинструмента. Все это может стать причиной серьезной аварии, за которую нужно будет платить.
Качественный крепежный узел выполняет также функцию демпфера, поглощая вибрацию. Надежно закрепленный стояк сведет к минимуму вероятность аварии
Последовательность действий при фиксации стояка:
- монтировать с обеих сторон стояка под самим потолком два костыля диаметром не менее 12 мм;
- фиксацию выполнить с помощью раствора или шпильки с металлической цангой;
- шпилька должна выступать за середину трубы не менее, чем на 40 мм;
- закрепить стояк с помощью полухомутов.
Под полухомуты нужно подложить плотные резиновые прокладки (можно из автокамеры). В проушинах полухомутов сверлятся дырки для установки шпилек. Каждая скоба крепится к шпильке с помощью гайки. Их нужно затягивать поочередно, чтобы исключить появления бокового усилия на трубу.
Крепление стояка должно быть надежным во всех местах – используйте прочные костыли со шпильками, хомуты и кронштейны, подходящие по диаметру
Нельзя крепить стояк к стене, используя одну скобу или только один хомут. Если труба плотно прилегает к стене, то под ней нужно выдолбить небольшую канавку, чтобы просунуть хомут. Помните, что чугун очень хрупкий, поэтому нужно быть предельно аккуратным.
Как выбрать трубы?
Нет смысла говорит о преимуществах над чугунными, но первые бывают разными и по стоимости, и по составу.
Возможные варианты:
- Пропилен. Выдерживает до +130°С, допускает чистку сантехническим тросом, а также использование активных химических веществ за исключением щелочей и кислот, имеет шероховатую внутреннюю поверхность, что увеличивает гидравлическое сопротивление.
- ПВХ . Недорогой вариант, который имеет самые гладкие поверхности. Допускает температуру стоков до 80 градусов, по прочности и химической стойкости уступает пропилену, но имеет меньшее гидравлическое сопротивление. Допускается чистка вантузом или ультразвуком.
- Полиэтилен. Дешевый и ненадежный. Подвергается деформации, плохо герметизируется и имеет низкую термостойкость.
Останавливаем свой выбор на ПВХ или пропилене, учитывая их технические и эксплуатационные качества.
Характеристики разных видов канализационных труб подробно описаны в статьях:
Как выбрать диаметр труб?
Минимальный диаметр в 32 мм при прокладке канализации используется, когда в системе есть раздельные стояки, а также когда общая крайняя точка стока находится на расстоянии не более 7 м от стояка. При любых других условиях нужно выбирать трубы с диаметром 40-50 мм.
На рынке представлено несколько видов канализационных труб от различных производителей – обращайте внимание на сечение, толщину, прочность и термостойкость
Касательно стояка, то его диаметр должен быть не менее 110 мм. В отдельных случаях используют трубу на 160 и 200 мм. Под диаметр подбирается соответствующий крепеж к стене.
Пример: если на кухне есть только один сток (мойка), то до ванной можно проложить трубу в 35 мм. Уже с ванной сток должен иметь диаметр минимум 40 мм.
Галерея изображений
Порядок работ при монтаже канализации
Чтобы максимально увеличить производительность труда и оперативность, рекомендуется придерживаться следующего порядка:
- Определяем места расположения всех сантехнических приборов, если планируем добавлять новое оборудование или изменять старую схему.
- Прочерчиваем всю схему канализационной разводки с помощью мела или карандаша. На схеме должны указываться маршруты труб, протяженность, диаметры и уклоны для каждой секции.
- Демонтируем старую систему разводки.
- Выполняем расчет количества труб, расходных материалов и фитингов, герметика.
- Приобретаем все элементы, включая переходные муфты с чугунного стояка на пластиковый.
- Монтируем систему в свободном пространстве, примеряя трубы.
- Выполняем демонтаж старого оборудования.
- Производим монтаж трубопровода, подгоняем его под стыки.
- Соединяем трубы и герметизируем стыки.
- Монтируем и подсоединяем сантехнику.
- Подключаем систему к стояку.
- Когда герметик застынет, проверяем систему на предмет протечек.
Теперь на ключевых этапах работ остановимся более тщательно, выяснив некоторые тонкости.
Составление схемы канализации
Если монтаж новой канализации сводится просто к и ванной, то придумывать какую-то новую схему не нужно. Все делается в точности, как было. Но если со старой канализационной системой были проблемы и планируется добавление новой сантехники, то необходимо точно выдержать все диаметры и уклоны.
Продумайте перед началом работ подробную схему того, как будет выглядеть готовая канализация и какие материалы для этого нужно приобрести (+)
Чтобы убедиться в правильности составленной схемы канализации в квартире, лучше отдать ее на проверку специалистам. Это существенно дешевле, чем заказывать составление с нуля.
На схеме должны обозначаться следующие элементы:
- все помещения, где будет проходить сточная труба;
- расположение элементов для каждого помещения с указанием расстояний от стены, указывается длина каждого участка, а также общая протяженность трубопровода;
- полный набор фитингов, включая ревизионные и очистные отводы;
- место, где располагается центральный стояк.
Схема должна быть максимально подробной, чтобы ничего не забыть и не нарушить технологию.
Галерея изображений
Демонтаж старой системы
Необходимо проанализировать старую разводку, чтобы выбрать подходящий способ демонтажа. Если меняется пластик, то он, как правило, просто вытягивается из соединений с одновременным прокручиванием.
Иногда чугунные трубы можно демонтировать таким же способом, но при этом нужно выбить зубилом заделку стыков.
Во всех остальных случаях, коих большинство, нужно выполнить надпил чугунной трубы алмазным кругом с разных сторон. В полученное отверстие вставляет клин, по которому нужно несколько раз ударить килограммовым молотком, пока труба не разделиться на две части.
Начинать стоит с отсоединения трубопровода от стояка, а непосредственный демонтаж производится, начиная с самого дальнего участка канализации. Нужно предупредить соседей, перекрыть воду по стояку и приступить к демонтажу.
Используйте электроинструмент, чтобы сделать два пропила в чугунной трубе для демонтажа – другим способом прикипевшие трубы отсоединить крайне сложно
Отсоединяем разводную трубу, которая примыкает к стояку. Это делается через два пропила на расстоянии 150 мм друг от друга. Сначала выламывается фрагмент трубы со стороны квартиры с помощью клина, а затем – обрезок со стороны стояка.
Далее нужно оббить молотком старую заделку возле отвода стояка, чтобы вынуть оставшийся фрагмент трубы. Отверстия нужно плотно заткнуть тряпками. Теперь можно разрешить соседям пользоваться водопроводом, пока вы будете демонтировать остальную часть трубопровода в квартире.
Затем снова вводим запрет на использование канализации. В последнюю очередь срезаем старый стояк, чтобы перейти к его замене.
Замена канализационного стояка
Это крайне ответственная задача, которую лучше доверить матерым специалистам, иначе цена ошибки может быть слишком большой.
Если вы уверенны в своих силах, то вам понадобится следующий набор инструмента и расходных материалов:
- два переходника-манжеты – пластик/чугун и чугун/пластик;
- две трубы соответствующей длины и диаметра;
- два пластиковых 45-градусных поворота;
- компенсатор для пластиковых труб;
- металлические хомуты со шпильками для крепления;
- пластиковая крестовина с отводом 50 мм в требуемую сторону;
- пластиковая вставка с ревизионным люком.
Сначала нужно укрепить старый стояк в самом верху. Сделать в середине чугунной трубы два пропила посредине на расстоянии 150 мм друг от друга. В нижний распил вставить два клина с обеих сторон трубы под углом 45° к горизонтали.
Демонтаж стояка должен производить подготовленный мастер, обладающий достаточным опытом подобных работ, поэтому хорошо подумайте, прежде чем начать этот делать самому
Постукиваниями нужно добиться откалывания трубы. Эта операция требует существенного опыта, так как при неправильном подходе вся колона труб может рухнуть.
Вставить клинья в верхний распил и точно также высвободить еще один участок трубы. При этом помощники должны обязательно придерживать верхнюю часть трубы. Далее зубилом снять всю старую заделку вверху.
Небольшими покачиваниями нужно высвободить трубу из стыка. Теперь тоже повторить для нижнего стыка, устранив заделку и вынув покачиваниями трубу.
Собираем новый стояк по схеме, начинаем сверху и заканчиваем низом:
- труба;
- регулировочный отвод;
- компенсатор;
- ревизионный отсек;
- труба;
- крестовина.
Нижнюю и верхнюю часть нужно соединить с чугунным стояком с помощью манжет.
Проследите за тем, чтобы все элементы были установлены в правильном порядке, а манжеты надежно натянуты на поверхности труб
Подгоняем в процессе черновой сборки размеры нижней трубы. Затем осуществляем чистовой монтаж с применением герметика, подключаем нижнюю разводку и . Фиксируем стояк с помощью костылей со шпильками в четырех точках, включая каждый регулировочный отвод, а также на 1/3 длины от нижнего и верхнего края.
Расчет материалов и примерка
Рассчитывать количество материалов нужно таким образом, чтобы в процессе работы пришлось как можно меньше резать трубы, т.к. это все дополнительные расходы. Обращайте внимание на длину секций. В идеальной ситуации обрезку придется сделать только для одной трубы.
После того как все необходимое будет на руках, нужно выяснить несколько моментов с помощью примерки.
Во-первых , нужно понять, как будут размещаться муфты, будут ли за стенами висеть хвосты труб, хватает ли места для установки муфт. Еще требуется отметить места расположения костылей и определить их количество.
Во-вторых , необходимо выявить сложные места, где монтаж может быть осложнен и продумать его последовательность.
Черновая установка трубопровода
Предварительное соединение труб осуществляется без герметизации. Концы трубопровода соединяются между собой только комплектными патрубками. Далее обрезаем трубы со стороны свободного конца.
Резать со стороны патрубка нельзя, так как это нарушит в будущем конструкцию и герметичность соединения.
Для проверки соответствия схеме соберите всю систему из канализационных труб, но не используйте пока герметик, подгоните все соединения
Обрезка выполняется ножовкой по металлу строго под прямым углом. Все заусеницы нужно снять ножом, включая фаски. Если этого не сделать, то оставшиеся волокна будут служить местом засорения. Все поворотные разветвители нужно сразу же повернуть в рабочее положение.
Чистовой монтаж и герметизация
Начиная с отвода стояка, выполняем подключение всей системы по секциям. Отдельное внимание нужно уделить надежности герметизации – для этого используют .
Состав должен быть нейтральным – лучше использовать полиуретановый или силиконовый. На каждую пластиковую прокладку нужно нанести герметик. На резиновые уплотнители не нужно ничего наносить.
Промазывать нужно внешнею часть трубы, которая будет контактировать при соединении, а также внутреннюю часть патрубка. Соединяем по отдельности каждую секцию. После застывания герметика нужно проверить всю систему на герметичность, пустив воду в сток со всей сантехники, включая ванную. При этом на полу не должно оказаться ни капли воды.
Выводы и полезное видео по теме
Монтаж канализации в квартире – это трудоемкий процесс, но знание тонкостей поможет совершить грамотную установку. Воспользуйтесь видео-советами, чтобы расширить свои знания и понаблюдать за работой профессионалов.
Сейчас вы знаете, как спланировать и провести канализацию в квартире. Процесс демонтажа и установки оборудования сопровождается множеством профессиональных нюансов, поэтому при необходимости лучше обратиться к специалистам.
Имеете опыт в решении подобных задач? Или остались вопросы по обустройству канализации в квартире? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для связи расположен ниже.
Демонтаж старой канализационной системы в квартире во многом более ответственная процедура, нежели в частном доме. Ведь в случае ошибок может пострадать не только ваше жилище, но и квартиры соседей. По этой причине многие хозяева для работы с канализацией нанимают профессиональную бригаду, услуги которой не самые дешевые. Но если хотите сэкономить и являетесь счастливым обладателем умелых рук, можете заменить квартирную канализацию самостоятельно.
С чего начать?
Первое, что вы должны сделать на пути к новой системе внутриквартирной канализации, – это начертить будущую сеть. Это сделать важно даже в том случае, если вы планируете проводить замену труб и некоторого сантехнического оборудования, а не переделывать канализационную схему, изменяя положения санитарных приборов и места прохождения труб.
Необязательно составлять чертеж, как это делают в проектных организациях, но при этом схема должна быть максимально подробная.
На плане нужно отобразить:
- длины всех труб в масштабе;
- обязательно укажите диаметры трубопроводов, их количество, а также число и местоположения всех соединяющих элементов и гидрозатворов;
- изобразите схематично санитарное оборудование и его местоположение;
- расположение стояка;
- количество труб и расстояние от них до стен;
- местоположение ревизионных лючков;
- уклон трубопроводов.
Для того чтобы правильно составить план обустройства системы водоотвода, а также реализовать его, необходимо учитывать нюансы монтажа внутренней канализационной сети.
Правила обустройства канализации в квартире
Так как замена канализации будет происходить в многоквартирном доме, в котором расположенные друг над другом квартиры имеют общий стояк, то не забудьте оповестить соседей о предстоящем проведении работ. Ведь вы доставите им ряд неудобств, о чем лучше предупредить.
Кроме того, придется договориться с организацией, занимающейся обслуживанием дома, об отключении подачи воды. Так, вы как минимум обезопасите себя от деятельности забывчивых соседей, связанной с санузлом.
С чисто технической точки зрения необходимо учесть следующие нюансы.
- Многие специалисты не рекомендуют производить замену чугунного стояка без особой надобности, так как этот материал действительно прочный, а демонтаж трубы из чугуна – сложный процесс, который в случае необходимости лучше предоставить профессионалам.
- Современным материалом, наиболее подходящим для монтажа собственными силами, являются трубы и фитинги, выполненные из пластика.
- Важным условием при монтаже разводки является соблюдение уклона на каждый погонный метр трубопровода. Величина наклона зависит от диаметра трубы. Если сечение труб составляет 5 см, то уклон должен быть около 3 см, при диаметре 11 см – 2 см. Изменение наклона не стоит допускать как в большую, так и в меньшую стороны, потому что это в итоге будет приводить к засору.
- Диаметр труб зависит от их назначения. Стояк, который будет принимать на себя стоки в больших порциях, должен иметь сечение 100-110 мм. Это касается, например, вертикальной трубы, собирающей сточные воды унитаза, стиральной и посудомоечной машин.
Если установка последней не планируется, а ванная комната имеет отдельный стояк, то вертикальный трубопровод, принимающий воду из кухни, может иметь диаметр 5 см. Для канализационной разводки лучше применять трубы диаметром в 4-5 см. - Важно учитывать, что канализационная система в процессе эксплуатации подвержена динамике. По этой причине при раструбном соединении необходимо вставлять гладкий конец одной трубы в раструб другой не полностью, оставляя зазор в 10 см.
Это компенсирует увеличение длины труб при росте температуры. Другая динамика связана с создание в трубопроводе внутреннего напряжения, что регулируется двумя видами крепления стояка при помощи хомутов, о чем будет сказано ниже. - На трубах, отводящих воду из кухонных раковин и посудомоечных машин, рекомендуется устанавливать жироуловители.
- Из всех сантехнических приборов в самой нижней точки внутриквартирной канализационной сети должен находиться унитаз.
- Обязательным является наличие гидрозатворов после сантехники, в которых остается жидкость, препятствующая проникновению в помещение зловонных запахов.
Гидрозатвор для канализации
- Если в процессе эксплуатации старой сети из сливов сантехники исходил характерный запах, а во время спуска воды из унитаза или стиральной машины из труб раздавался громкий хлюпающий звук, то это говорит о плохой вентиляции стояка. Возможно, забилась фановая труба. Тогда необходимо вызвать слесаря из обслуживающей ваш дом организации. Однако в некоторых случаях простой чистки вентиляции недостаточно. Тогда стояк оборудуют обратным клапаном.
После того как произведены все замеры, составлена схема, учитывая все нюансы, и подобраны и куплены необходимые материалы, можно приступать к процессу демонтажа, если речь идет о замене старой сети.
Демонтаж старой сети
Удалять отслужившие трубы можно только тогда, когда отключена подача воды.
Начинают с демонтажа стояка. Проще, если замена этой вертикальной трубы происходит одновременно у всех соседей. Однако такой вариант встречается редко.
Гораздо чаще меняют систему только в одной квартире. Рассмотрим именно этот вариант.
Работы, связанные с демонтажем стояка, опасны и требуют определенного навыка, поэтому для их проведения лучше пригласить специалиста. В любом случае без напарника не обойтись.
Шаг 1. Закрепляют стояк сверху при помощи двух полускоб, соединенных друг с другом шпильками, вмонтированными в стену. Между полускобами и самой трубой нужно уложить резиновую прокладку. Эта мера позволит при удалении части стояка не только избежать падения его участка, идущего от выше живущих соседей, но и скомпенсирует вибрацию, которая появится в процессе демонтажа.
Шаг 2. Сначала от канализационной сети отделяют все сантехнические приборы. По максимуму освобождают санузел.
Шаг 3. Отрезают трубу, идущую в тройник, оставив небольшой участок трубопровода. Эта мера облегчит в дальнейшем демонтаж тройника.
Обратите внимание! Резку старых труб нужно делать аккуратно не только в том случае, если планируется сохранить стояк или хотя бы тройник. Причина осторожности – хрупкость чугуна. Во время демонтажа создается вибрация, от которой может пострадать сам стояк, а осколок засорить трубу.
Шаг 4. По центру стояка делают 2 косых надреза таким образом, чтобы максимальное расстояние между ними составляло 12 см.
Шаг 5. Вставляя клинья сначала в нижний, а потом в верхний срез, стамеской и молотком аккуратно удаляют участок трубы между надрезами.
Шаг 6. Пока один человек придерживает сверху старую трубу, другой очищает верхний стык старых труб. Если герметизация выполнена при помощи серы, то можно горелкой нагреть место соединения. Сера расплавится и ее можно будет удалить ножом.
Шаг 7. Раскачивают трубу вместе с крестовиной, чтобы потом вытащить их из раструба трубы, идущей к соседям снизу. Этот стык тоже может быть закреплен серой.
Шаг 8. Очищают раструб трубы, идущей к соседям от старого герметика.
Отслуживший свое стояк удален, можно приступать к монтажу нового.
Монтаж нового стояка
Если вы удаляли не только часть стояка, но и тройник монтаж вертикальной трубы можно произвести по следующей схеме.
Шаг 1. В освобожденный от старого герметика раструб нижней трубы вставляют резиновый уплотнитель, смазанный герметиком.
Шаг 2. Теперь в раструб устанавливают тройник.
Обратите внимание! В некоторых случаях соединение крестовины с раструбом может показаться недостаточно прочным. Это исправляют, воспользовавшись спициальным силиконом или сантехнической паклей.
Шаг 3. На стене карандашом отмечают ось стояка.
Шаг 4. Собирают стояк без резиновых уплотнителей и с целью проверки устанавливают его на место. В этот момент на стену можно нанести разметку мест монтажа крепежей. В стандартных квартирах хватает 3-4 хомутов. Если есть какие-то погрешности в сборке стояка, то их поправляют.
Обратите внимание! Не забудьте про ревизионные люки на стояке. Они помогут в осмотре вертикальной трубы на предмет засора и прочистке ее.
Шаг 5. Монтируют в стену крепления на кронштейнах.
Обратите внимание! Кронштейны желательно применять, так как не рекомендуется устанавливать трубу вплотную к стене.
Шаг 6. Собирают стояк на чистовую, используя в этот раз резиновые уплотнители и герметичную смазку. Вверху соединяют его с чугунной трубой манжетой, а нижнюю часть вставляют в тройник. Фиксируют стояк к стене хомутами.
Существуют 2 типа фиксации.
- Возле раструбов применяют жесткое крепление, осуществляемое при помощи туго затянутых хомутов с резиновыми прокладками.
- Дополнительную фиксацию можно осуществить плавающим соединением, которое производят теми же хомутами. Резиновую прокладку при этом не применяют, а крепежи затягивают не сильно.
Монтаж стояка окончен. Можно приступать разводке.
Видео - Замена канализационного стояка
Подробно останавливаться на демонтаже старых горизонтальных канализационных труб не имеет смысла. Главное, освободить трубы от бетона и аккуратно отсоединить от тройника. Так как трубопровод старый и сохранять его целостность не нужно, демонтировать его гораздо проще.
Принцип монтажа новой разводки мало чем отличается от установки стояка.
Шаг 1. Сначала на стене чертят карандашом ось прохождения будущих труб с соблюдением уклона. Часто в стене делают штробу, в которой укладывается закрепленная хомутами разводка.
Обратите внимание! Ширина штробы должна быть немного больше диаметра уложенного в ней трубопровода.
Шаг 2. Производят черновую сборку трубопровода без прокладок и прикладывают его к стене.
Обратите внимание! Раструбы должны быть обращены к движению воды.
Шаг 3. Собирают трубопровод от места входа его в тройник к сантехническим приборам. Все соединения производятся с использованием резинового уплотнителя и герметика. На концах труб должны быть фаски и отсутствовать неровности.
Монтаж канализационных труб
Обратите внимание! Часть хомутов должны жестко фиксировать трубу, в других же трубопровод должен иметь плавающий ход, чтобы компенсировать колебание труб во время движение воды.
Шаг 5. Унитаз подсоединяют к стояку при помощи гофрированной трубы диаметром минимум 10 см.
Шаг 6. Подсоединяют остальное санитарное оборудование к разводке.
После установки проводят сначала визуальный осмотр на герметичность. Потом можно включать воду и уже ею точно проверить прочность соединений.
Видео - Как соединять пластиковые трубы
Проверка стыков труб
Чтобы убедиться, что трубы герметично соединены друг с другом в разводе и стояке, необходимо поступить следующим образом.
- Набирать ванную, закрыв отверстие для перелива.
- Освободить сливы и одновременно открыть вентили горячей и холодной воды на полную мощность.
- У унитаза заткнуть сливное отверстие. Для этого удобно применять вантуз.
- Залить в унитаз ведром воду до краев и открыть слив.
- Попросить соседей сверху слить воду, чтобы проверить герметичность стояка.
Если работа проведена качественно, то на стыках не должно быть воды вообще.
Такую сложную работу предстоит проделать по замене канализационной сети внутри квартиры. Если сомневаетесь, что сможете сделать это качественно и в короткий срок, то обратитесь к специалистам. Ведь соседи тоже не заходят ждать, пока вы будете на месте разбираться с нюансами демонтажа старой и монтажа новой сети.
Видео – Прокладка пластиковой канализации
Капитальный ремонт никогда не обходится без замены канализационной системы. Но цены на специалистов по ремонту заставляют переносить эти работы на следующие года или приниматься за дело самостоятельно. Без предварительного опыта установить канализационные трубы своими руками будет очень сложно, но советы и рекомендации из нашей статьи помогут выполнить их монтаж на высоте.
Начало работ
Одним из главных составляющих любой квартиры является канализация. Данная система в помещение является безнапорного и выполняет функцию отвода общих сточных вод. Они должны доставляться от квартиры до общего стояка дома. То есть для выполнения своих непосредственных задач, канализация должна находиться под определенным наклоном. При этом необходимо, чтобы угол спуска позволял задавать направление сточным водам и позволял им быстро продвигаться.
Начать работу необходимо с планировки канализационной системы. Если владельцы квартиры просто устраивают капитальный ремонт с заменой старых уже труб, то задача становиться намного проще. Если же вы въехали в новое помещение, а канализация в нем отсутствует, то необходимо будет заняться вопросом, как устроена канализация в многоквартирном доме. В этом деле могут помочь соседи или же работники ЖКХ.
Какие действия необходимо сделать на этапе планировки? В первую очередь нужно определиться с будущими местами расположения сантехники и других важных деталей санузла. Во-вторых, необходимо рассчитать правильный угол установки канализационных труб. В-третьих, понадобиться правильно подобрать материалы для ремонтных работ.
Выбор материалов
Качественная разводка канализации в квартире своими руками в большой степени зависит от правильно подобранных материалов для работы. Конечно же, самой важной деталью станут трубы. Ранее у данного материала был очень узкий выбор. Самыми популярными канализационными трубами считались чугунные, но в наше продвинутое столетие появилось множество нового разнообразия. Теперь чаще всего в своих квартирах владельцы применяют трубы из пластика:
- Поэлитиленовые - главное их преимущество низкая цена. Но не рекомендуем останавливаться на этом вариантн, ведь помимо стоимость других плюсов у труб нет. Они сильно подвержены к деформации, имеют низкую термостойкость и достаточно ненадёжно герметизируются. Только "альтернативные" производители продолжают поставлять поэлитиленовые трубы в продажу. Но ведь делать ремонт канализации, который прослужит пару дней - не выгодно и глупо.
- ПВХ - средняя стоимость. Гидравлическое сопротивление этих труб считается наименьшим. Между собой их можно соединять с помощью дихлорэтанового клея. Но есть и недостатки. В первую очередь ограниченная термостойкость (до 80°С), не высокая прочность и стойкость к химическим веществам. Очистка труб из ПВХ производится исключительно с помощью вантуза или ультразвукового излучателя.
- Полиизопропиленовые - одни из самых дорогих труб на данный момент. Не имеет настолько гладкой поверхности, как у ПВХ, но в остальном опережает другие виды канализационных труб. Выдерживает температуры в свыше 130°С, настолько прочные и стойкие, что могут выдерживать механическую и химическую очистку.
Помимо труб необходимо приобрести материал для их соединения. Лучшим вариантом станет силиконовая смазка. Ее создавали предназначенной для монтажа канализационных труб. Использовав силиконовую смазку, владелец сможет закончить ремонтные работы в кратчайшие сроки, а также снизит гидравлическое сопротивление. Если ваш выбор пал на полипропиленовые трубы, то нужно учитывать, что для их монтажа необходимы специальные манжеты. Если их неудачно стыковать, то труба деформируется и создаст в этой части канализации напряжение из-за резких переходов температур. Но с помощью силиконовой смазки этого можно избежать.
Расчет угла наклона
Как уже было вышесказано - подбор угла наклона для канализационной трубы является очень ответственным этапом. Если уклон окажется слишком малым - сточная вода не сможет доставляться в нужное место, а если слишком велик, то вода уйдет быстро, а загрязнения прикрепляться к стенкам труб, что будет создавать постоянные засоры. Поэтому есть четко определенные пределы значений. Минимумом для трубы диаметром 5 см станет угол наклона в 3 см/м, 11см - 2 см/м, 16 см - 0,8 см/м, 20 см - 0,7 см/м. Максимум, не зависит от диаметра трубы и составляет 15 см/м (исключением станут варианты длиною свыше полтора метра). Прямой угол для канализации становиться возможным при ее вертикальном расположении.
Выдержать угол наклона в квартире своими руками достаточно сложно, поскольку нужно учитывать не только параметры, но и особенности устройства канализационных труб. Поэтому на этом этапе работ лучше взять помощь специалиста.
Схема канализационной системы
При обычной замене канализации на более новую - этап со схемой отпадает сам собой, поскольку достаточно запомнить расположение и смонтировать по тому же принципу. Но в случаях, когда возникали проблемы со старыми трубами или в новом помещении они вообще отсутствуют, то качество этого пункта станет главным залогом хорошо выполненной работы.
Схема подсоединения сантехнических приборов должна включать в себя следующие пункты:
- комнаты, в которых предполагается выполнения работ;
- в каждом из этих помещений обозначаем расположение деталей канализационной системы (обязательно нужно указать размеры элементов и расстояние их от стен). При чем, детали - это не только приборы санузла, но и полная разводка;
- расположение всех фитингов и служебных элементов;
- место, где находится центральный стояк канализации.
После, желательно отдать составленную схему специалистам, для проверки ее правильности (стоимость такой услуги не будет слишком высокой).
Демонтаж старых труб
После всех ранее выполненных действий можно приступать к непосредственно самим ремонтным работам. Если в доме ранее была уже канализационная система, то первым делом понадобиться избавиться от нее, а то есть демонтировать старые трубы. На этом этапе важную роль отыграют отношения с соседями. Чтобы самостоятельно сделать демонтаж, поочередно выполняем следующие пункты:
- Выбираем в стенах места, в которых заделаны трубы. Можно выбрать и другой способ решения этой задачи, но главное, чтобы трубопровод был "освобожден" от стенок.
- Все приборы санузла, находящиеся в таких комнатах, как кухня и ванна - устраняем, а сами помещения освобождаем от лишних вещей.
- В местах, где будут установлены новые детали, рисуем на поверхностях контуры карандашом.
- Договариваемся с соседями, об отключение воды на определенное время.
- Перекрываем стояк на этаже.
- Потребуется также снятие унитаза и смывного бочка в туалете.
- Отсоединяем разводку канализации от стояка. Для того выполнения этого процесса потребуется пропилить трубу в двух местах, расстояние между ними должно быть в пределах 12-15 см. После вбиваем клин в пропил, который располагается дальше от стояка. Последними действиями необходимо отсоединить всю трубу и выломать обрезок.
- Высверливаем по наведенному ранее контуру отверстия (или можно оббить контур зубилом и молотком) и вынимаемые остаток трубы. При том нужно помнить, что чугун является достаточно хрупким, и поэтому выполнять действия нужно предельно аккуратно.
- Приступаем к очищению внутренних отводов разводной трубы и унитаза. Далее плотно их затыкаем при помощи ненужных тряпок.
- Открываем стояк и подаём воду, о чем и сообщаем своим соседям. Главное предупредить их, через какое время вам снова придется приступить к работе.
- Далее разборку трубопровода ведем, начиная с дальнего конца.
Монтажные работы
После устранения старых труб переходим к монтажу. Есть два вида: черновой и чистовой. Сегодня мы рассмотрим второй вариант, при котором монтаж ведется начиная работы от стояка. Основное правило этого вида монтажа: размер подгоняется не следующей, а предыдущей канализационной трубы. Если делать наоборот - разводка просто не будет держаться.
Инструкция по монтажу канализации в квартире выглядит следующим образом:
1. Первым делом необходимо сделать переход от чугунной трубы к пластиковой. Для этого понадобится установить специальную манжету. Она размещается в отводе стояка.
2. Закрепив манжету в 1-ой секции канализационной трубы, проверяем закрепился ли монтажный патрубок.
3. Переходим к обрезке. Делать это нужно аккуратно, соблюдая размеры.
5. Заканчиваем монтаж, используя герметик;
6. Оставшийся трубопровод собираем за секциями труб, используя тот же принцип.
7. Чтобы установить стояк, нужно подогнать точно в размер патрубок унитаза, а потом поставить его на герметик, и установить обратно унитаз.
8. Как только герметик полностью застынет необходимо провести проверку на протекание канализации, сделать ее шумоизоляцию и установить гидрозатвор.
Многие интересуются, является ли гидрозатвор важной деталью в монтаже канализации. Без него трубы, конечно, будут работать, но его установка необходима. Назначение гидрозатвора в канализационной системе - предотвращение неприятных запахов. Поэтому если вы не имеете желание слышать вонь канализации - не поскупитесь на данную деталь.
Примечания по монтажу
Соблюдая все действия по монтажу труб, владелец квартиры сможет самостоятельно установить канализационную систему. Но иногда эти ремонтные работы становятся слишком тяжелыми для исполнения. Поэтому мы нашли полезные советы по монтажу канализации в квартире от настоящих профессионалов:
- обязательно надевайте защитную одежду, прежде чем приступить к монтажу труб;
- чтобы не появились проблемы с установкой манжета - смажьте его жидким мылом. Тогда деталь намного легче сможет войти в отруб трубы;
- чтобы быть более уверенным в надежности соединения системы, до начала монтажа смажьте концы трубы глицериновой смазкой;
- если вы не проживаете на самом верхнем этаже - то не рекомендуется проводить замену стояка;
- раструбное соединение труб осуществляют с применением резиновых уплотнителей.
Герметизация соединений
Чтобы произвести герметизацию потребуется осуществить следующие действия:
- подбираем правильный герметик. Чтобы смонтировать канализационные трубы нужно приобретать нейтральные, силиконовые, а также полиуретановые;
- необходимо обрабатывать каждую из пластиковых прокладок. Не стоит наносить герметик толстым слоем, это только ухудшит качество работы. Также, не забываем установить резиновые прокладки в муфты;
- далее потребуется нанести герметик на поверхность монтажного патрубка и на внешнюю стенку сопрягаемой канализационной трубы;
- трубы закрепляем в муфтах;
- полученные стыки обертываем пищевой пленкой и разравниваем герметик, не сильно нажимая, с помощью какого-либо инструмента (шпатель, кисть, валик и т.д.);
- пленка должна оставаться на стыках до полного застывания герметика.
После полной герметизации канализации, можно приступать к ее использованию. Но для начала понадобиться проверить установленную систему на протечку.
Проверка на протекание канализационной системы
Проверка на протечку является обязательным для выполнения этапом. Если пропустить этот процесс в дальнейшем канализацию может просто прорвать и затопить всех соседей снизу. Для проверки на присутствии протечки - наполняем полную ванну. Далее необходимо открыть все существующие краны в помещении и вынять пробку из ванны. Если все вытекло и не появилось лужиц - можно спать спокойно, канализация сделана на высшем уровне.
Заключение
Придерживаясь правил монтажа труб и советов, описанных в статье, вы сможете легко и беспрепятственно сделать канализацию в квартире своими руками. Главное выполняйте все процессы на совесть и помните, что от качества выполненной системы будет зависеть комфортабельность жилья. Если после ознакомления с представленной информацией остались вопросы, рекомендуем просмотреть видео как сделать канализацию в квартире самостоятельно. Оно располагается ниже:
