По изображениям предмета на чертеже судят о его величине и величине его отдельных частей. Основанием для этого служат размерные числа, независимо от того, в каком масштабе и с какой точностью

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13

выполнены изображения. Правила нанесения размеров на чертежах установлены ГОСТ 2.307-68.

Размеры на чертеже указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.

Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около 1,0 мм. Высоту цифр размерных чисел принимают не менее 3,5 мм (рис. 7).

Размерная линия проводится параллельно отрезку, размер которого над ней наносится. Ее проводят между выносными линиями, проведенными перпендикулярно размерным. Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым. В отдельных случаях размерная линия может проводиться не перпендикулярно выносной (рис. 8). Размерные линии ограничивают стрелки (рис. 9). В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны (рис. 10). Размер стрелки выбирают от принятой на чертеже толщины сплошной толстой основной линии. В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии.

Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии, и размеры наносят, как показано на рис. 11.

Выносные линии проводят от границ измерений, они являются вспомогательными и служат для размещения между ними размерных линий. Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на 1...5 мм (рис. 12).

Минимальное расстояние от размерной линии до параллельной ей линии должно быть 10 мм, а между параллельными размерными линиями - 7 мм.

Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в его вершине. Выносные линии в этом случае проводятся радиально (рис. 13).

При различных наклонах размерных линий размерные числа линейных размеров располагают так, как показано на рис. 14, а, а угловые размеры - как показано на рис. 14, б. Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий-выносок (рис. 15).

Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и впи-

Рис. 14

Рис. 15

Рис. 16

Рис. 17

сать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рис. 16.

С целью упрощения ряда изображений, создания удобств для чтения чертежа стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами. На чертежах применяются

Рис. 18

Рис. 19

Рис. 20

Рис. 21

Рис. 22

Рис. 23

Рис. 24

знаки и буквы для обозначения диаметра и радиуса, длины дуги и квадрата, уклона и конусности, сферы, толщины и длины детали.

Перед размерным числом диаметра наносится знак 0 (рис. 17). Причем между знаком и числом никаких пропусков не предусмотрено. Для окружностей малого диаметра размерные линии стрелки и сам размер наносят по одному из вариантов, приведенных на рис. 18.

Перед размерным числом радиуса дуги всегда ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение (рис. 19). Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется распо-

Рис. 25

лагать с внешней стороны дуги. При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий (рис. 20). В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра (рис. 21). Если же в этом случае центр необходимо отметить, допускается приближать его к дуге (рис. 22). Размерная линия в этом случае показывается с изломом 90°, и оба участка размерной линии проводятся параллельно. Не следует располагать на одной прямой размерные линии, выходящие из одного центра и предназначенные для обозначения размерных дуг. Радиусами рекомендуется обозначать дуги до 180°; дуги, величина которых составляет более 180°, обозначаются диаметром.

Знак дуги наносится над размерным числом (рис. 23). Длину дуги задают в линейных единицах, а размерное число, обозначающее дугу, наносится над размерной линией в соответствии с обычными требованиями.

Для простановки размеров квадрата применяют соответствующий знак D, высота которого равна 7 /10 высоты размерного числа (рис. 24, а). При ином расположении квадрата наносят размеры его сторон (рис. 24, б). Следует отметить, что знак квадрата наносят только на том изображении, на котором он проецируется в линию.

Знак конусности поверхности наносится на полке линии-выноски, расположенной параллельно оси конуса или на оси конуса (рис. 25, а). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса. Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями, т. е. k = D - dll, где D - диаметр большого сечения; d - диаметр меньшего сечения; / - расстояние между сечениями. Конусность указывают в виде простого дробного числа (рис. 25, б).

Знак уклона прямой указывают на полке линии-выноски. Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой (рис. 26, а). Знак уклона располагается

Рис. 26

Рис. 27

Рис. 28

так, чтобы острый угол его был направлен в сторону уклона прямой (рис. 26, б). Уклон, как и конусность, на чертеже задают простой дробью, в процентах или в промилях.

Для обозначения сферы на чертеже применяют знак диаметра или радиуса. В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком радиуса или диаметра допускается добавлять слово «Сфера». Надпись на чертеже выполняется по типу «Сфера диаметр 17» или «Сфера R 10» (рис. 27).

Простые плоские детали изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s и надпись на чертеже выполняется по типу s2 и располагается на полке линии-выноски (рис. 28, а). Длину предмета указывают буквой / (рис. 28, б).

Фаски на чертежах наносят двумя линейными размерами (рис. 29, а) или одним линейным и одним угловым (рис. 29, б). В том случае, если

Рис. 29

угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу «2 х 45» (рис. 29, в).

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ

1. Какие существуют классификационные группы стандартов ЕСКД?

2. Сколько листов формата А4 содержится в формате А1?

3. Какие правила расположения основной надписи на формате?

5. Какие вы знаете масштабы?

6. Как обозначаются масштабы?

7. Какова толщина осевых, центровых, выносных и размерных линий?

8. Какие линии используются для обводки контура?

9. Чем определяется размер шрифта?

10. Как определяется высота строчных букв?

11. Какие знаки используются при нанесении размеров?

12. На каком расстоянии друг от друга и от контурной линии проводят размерные линии?

13. Когда проставляют знак диаметра 0, а когда знак радиуса R?

14. Где наносят на чертеже размер числа относительно размерной линии?

15. Как влияет масштаб изображения на величину наносимых на чертеже размеров?

16. Что такое уклон, как его обозначают на чертеже?

17. Что такое конусность, как ее обозначают на чертеже?

18. Как обозначают конические фаски на чертеже

Часть третья.

Инструмент построения отметок возвышений (уровней) на разрезах/фасадах (кнопка

находится в составе окна настройки параметров линейных размеров. При активизации данного инструмента окно настройки параметров линейных размеров изменяется (рис. 8.13).

Рис. 8.13. Режим настройки параметров отметок возвышений

В списке стандартных уровней помимо нулевого уровня проекта и двух базовых уровней, определяемых пользователем, можно выбрать возвышение относительно пользовательской системы координат. Такая возможность доступна, если положение точки отсчета стандартной системы координат изменено пользователем.

Элементы, предназначенные для управления видом маркера (рис. 8.14) расположены в два ряда.

Рис. 8.14. Элементы управления видом маркера отметок возвышений

С помощью кнопок первого ряда выбирается общий вид маркера. Выбранный вариант уточняется с помощью трех переключателей, расположенных во втором ряду. Первый переключатель определяет размещение значка маркера относительно линии возвышения – сверху или снизу. Вторым переключателем уточняется форма значка маркера. Третий переключатель определяет наличие закраски значка.

При выборе изображения маркера в виде значка отметки уровня на плане этажа – окружности, разделенной на четыре сектора, нижний ряд элементов управления изменяется (рис. 8.15).

Рис. 8.15. Варианты вида маркера возвышения на плане этажа

Первый переключатель определяет положение размерного текста относительно значка маркера, второй – вариант закраски.

Переключатель, определяющий наличие знака перед значением уровня, можно установить в два положения. При установке в первое положение знак + (плюс) при положительном возвышении не отображается, при установке во второе – данный знак отображается. При отрицательном возвышении знак – (минус) ставится вне зависимости от положения этого переключателя.

Активизация инструмента построения отметок возвышений изменяет и вид информационной палитры (рис. 8.16).

Рис. 8.16. Информационная палитра при активизации инструмента отметок возвышений

На информационной палитре становятся доступными рассмотренные выше элементы настройки параметров отметок возвышений.

Размеры на чертежах наносят в соответствии с ГОСТ 2.307 – 68*
с учетом требований ГОСТ 21.501 – 93 для строительных чертежей.

Размерные числа, нанесенные на чертеж, служат основанием для определения величины изображаемого изделия (конструктивного элемента, узла, здания, сооружения). На чертеже должно быть минимальное число размеров, но достаточное для изготовления изделия или конструктивного элемента, а также для производства работ.

Размеры на чертеже указывают размерными числами и размерными линиями . Размеры проставляют в миллиметрах, без указания единицы измерения. Если размеры указываются в других единицах измерения, то соответствующие размерные числа записывают с обозначением единицы измерения (см, м и т.п.) или указывают в технических требованиях. Размерное число должно всегда указывать действительный размер детали (сооружения) независимо от масштаба чертежа.

Размерные линии предпочтительно наносить вне контура изображения, и не следует разделять или пересекать их какими бы то ни было линиями чертежа.

Размерные и выносные линии проводят сплошными тонкими линиями. Для ограничения размерных линий на их пересечениях с линиями контура, выносными, осевыми, центровыми и другими применяют: засечки – в виде короткого штриха, проведенного основной линией с наклоном вправо под углом 45˚ к размерной линии; в виде стрелки – для размеров диаметров, радиусов, углов; в виде точки – при недостатке места для засечек на размерных линиях, расположенных цепочкой. Расстояние размерной линии от параллельной ей линии контура, осевой, выносной и других линий, а также расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси – 4 мм. Для чертежей общих видов (планов, разрезов, фасадов и т.п.) размерные линии располагают в зависимости от размеров изображений на расстоянии не менее 10 мм (допускается 14…21 мм) от линии наружного контура. На рис. 3 приведены примеры нанесения размерных и выносных линий на чертежах.

Рис.3. Нанесение размерных и выносных линий

Условные отметки уровней (высоты, глубины) на планах, разрезах, фасадах показывают расстояние по высоте от уровня поверхности какого-либо элемента конструкции здания, расположенного вблизи планировочной поверхности земли. Этот уровень, как правило, уровень «чистого» пола первого этажа принимается за нулевой. На фасадах и разрезах отметки размещают на выносных линиях или линиях контура. Линию выноски горизонтальную и вертикальную проводят сплошной тонкой линией. Знак отметки представляет собой стрелку с полочкой (рис.4). Знак отметки может сопровождаться поясняющими надписями, например: «Ур. ч. п.» – уровень чистого пола; «Ур. з.» – уровень земли.

На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой. Условная нулевая отметка обозначается – 0,000. Размерное число, показывающее уровень элемента, расположенного ниже нулевой отметки, имеет знак минус (например, – 1,200), а расположенного выше – знак плюс (например, + 2,750).

На планах размерное число отметки наносят в прямоугольнике, контур которого обведен тонкой сплошной линией , или на полке линии-выноски, с обязательной простановкой знака плюс или минус (рис. 5).

Рис. 4. Нанесение высотных отметок на чертежах фасадов,
разрезов и сечениях

Рис. 5. Нанесение отметок уровней на плане здания:

а – в прямоугольнике; б – на полке-выноске

В зависимости от принятого способа изображения и характера размеров на строительных чертежах некоторые размеры (например: уклоны, длины элементов конструкций, размеры прокатных профилей и т.п.) наносят без размерных и выносных линий. Величину уклона (тангенс угла наклона, т. е. отношение превышения к заложению) указывают размерным числом в виде простой дроби. Допускается, при необходимости величину уклона указывать десятичной дробью с точностью до третьего знака.

Правила обводки чертежей. Надписи. Масштабы. Размерность. Отметки для привязки элементов зданий и сооружений по высоте. Маркировка изделий

Правила графического оформления чертежей схожи с правилами выполнения машиностроительных чертежей с учетом некоторых особенностей в выборе масштабов, нанесения размеров, последовательности выполнения чертежей и т.д. Обводка строительных чертежей выполняется в соответствии с ГОСТ 21.501-93. Толщина линий при обводке чертежей планов, разрезов и фасадов принимается в зависимости от принятых масштабов. Так, например, при масштабе 1:100 толщина контурных линий при обводке планов и разрезов зданий и сооружений из камня и железобетона принимается равной 0,6-0,7 мм, а фасадов, оконных и дверных проемов – 0,4-0,5 мм; при масштабе 1:400 толщина контурных линий принимается соответственно 0,4 мм и 0,3 - 0,4 мм. Толщина контурных линий при обводке деталей каменных, кирпичных и бетонных элементов при масштабе 1:20 принимается равной 0,8 мм, а при масштабе 1:1 – 1 мм. На планах архитектурно-строительных чертежей более толстыми линиями выделяются перекрытия, а контуры стен обводятся линиями несколько тоньше. На чертежах строительных конструкций арматура также выделяется толстыми линиями, а контуры самой конструкции более тонкими и т.д.

Надписи на строительных чертежах выполняются шрифтом согласно ГОСТ 2.304-81. Размер шрифта для различных надписей применяется разным. В основной надписи: наименование проектной организации, объекта, листа и т.д. выполняется высотой 5-7 мм, прочие надписи - высотой 3,5-5 мм; наименование основных чертежей и таблиц выполняется высотой 5-7 мм, а второстепенных чертежей и текстовых указаний – 3,5-5 мм; цифровые данные для заполнения таблиц –2,5-3,5 мм. Обозначение координационных осей, ссылочная и нумерационная маркировка узлов, номера позиций при диаметре кружков до 9 мм выполняется размером шрифта высотой 3,5 или 5 мм, а при диаметре более 10 мм – 5 или 7 мм.

Высота размерных чисел на чертежах, выполненных в масштабе 1:100 и крупнее принимается равной 3,5 мм, а для масштабов 1:200 и менее - 2,5 мм.

Масштабы на строительных чертежах согласно ГОСТ 21.101-79 не проставляются. Однако, при необходимости допускается в основной надписи указание масштаба выполнять по типу 1:10, 1:100 и т.д., а над изображением по типу «А-А (1:50)». масштаб изображений планов, фасадов, разрезов, конструкций и т.д. следует принимать минимальным с учетом сложности изображения, но при этом необходимо, обеспечить четкость изображения, принимая во внимание современные способы размножения чертежей. Масштаб изображений планов, разрезов, фасадов, конструкций и т.д. гражданских, промышленных, сельскохозяйственных, транспортных зданий и сооружений выполняют в соответствии с ГОСТ 2.302-69 с учетом требований ГОСТ 21.501-93. Так, например, планы этажей (кроме технических), разрезы, фасады, планы, перекрытий, покрытий, монтажные схемы каркасов вычерчиваются в масштабе 1:400, 1:200, 1:100, а при большей насыщенности изображений – 1:50; планы кровли, полов, технических этажей – в масштабе 1:1000, 1:800, 1:500, 1:200; фрагменты планов, фасадов, планы и разрезы лестниц, монтажные схемы внутренних стен – в масштабе 1:100, 1:50; планы фундаментов – в масштабе 1:200, 1:100; узлы - в масштабе 1:20, 1:10, 1:5 и т.д.

Размеры на строительных чертежах наносятся в соответствии с ГОСТ 2.303-68 с учетом требований системы проектной документации для строительства – ГОСТ 21.105-79. Размеры в мм на строительных чертежах наносятся в виде замкнутой цепочки без указания единицы измерения. Если размеры проставляются в других единицах, например в см , то их оговаривают в примечании к чертежам. Размерные линии ограничивают засечками длиной 2 – 4 мм под углом 45° к размерной линии с наклоном вправо. Толщина линии засечки принимается равной толщине сплошной основной линии, принятой на данном чертеже. Размерные линии должны выступать на 1 – 3 мм за крайние выносные линии. Размерное число располагается над размерной линией на расстоянии до 1 мм. Расстояние от контура чертежа до первой размерной линии принимается не менее 10 мм. Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси – 4 мм (Рисунки 10.5-10.8).

Рисунок 10.5 – Координационные оси: а - не более 3-х; б - более 3-х; в - при буквенных и цифровых осях; г - при ориентации координационных осей

Отметки для привязки элементов зданий и сооружений по высоте указываются в метрах с тремя десятичными знаками после занятой. За условную нулевую отметку принимается отметка чистого пола первого этажа, обозначаемая 0,000. Отметки выше условной нулевой указывается без знака, а ниже условной нулевой – со знаком минус (-). На фасадах и разрезах отметки размещают на выносных линиях или линиях контура. Знак отметки представляет собой стрелку с полочкой. Стрелка выполняется основными линиями длиной 2 – 4 мм, проведенными под углом 45° к выносной линии или линии контура. Знак отметки может сопровождаться поясняющими надписями. Например: Ур. ч. п. – уровень чистого пола, Ур. з. – уровень земли (Рисунок 10.6).

Рисунок 10.6 – Нанесение высотных отметок на чертежах фасадов, разрезах, сечениях: а - условный знак отметки; б - расположение знака отметки и полки; в - применение знака; г - то же, с поясняющими знаками

Рисунок 10.7 - Ограничение размерных линий: а - засечкой; б - стрелкой, (s - толщина основной линии); в - точкой

Рисунок 10.8 - Нанесение размерных и выносных линий

Типовые изделия обозначаются марками в соответствии с чертежами типовых изделий, каталогов и стандартов.

Марка изделий на строительных чертежах наносится рядом с изделиями или же на полках выносных линий. Например, для сборных панельных зданий панель внутренней стены может быть обозначена В24, а наружной Н14 и т.д. (Рисунок 10.9).

Рисунок 10.9 – Пример маркировки изделий (оконных и дверных проемов) на чертеже

Проектирование и строительство зданий и сооружений проводится в строгом соответствии со строительными нормами и правилами (СНиП), «Единой системой конструкторской документации» (ЕСКД), представляющих собой сборники государственных стандартов (ГОСТ), «Системой проектной документации для строительства» (СПДС), инструкциями по составу и оформлению чертежей, применение которых является обязательным для всех проектных и строительных организаций.

Размеры на чертежах наносят в соответствии с ГОСТ 2.307 – 68* с учетом требований ГОСТ 21.501 – 93 для строительных чертежей.

Размеры на чертеже указывают размерными числами и размерными линиями. Размеры проставляют в миллиметрах, без указания единицы измерения. Если размеры указываются в других единицах измерения, то соответствующие размерные числа записывают с обозначением единицы измерения (см, м и т.п.) или указывают в технических требованиях. Размерное число должно всегда указывать действительный размер детали (сооружения) независимо от масштаба чертежа.

Рис.3. Нанесение размерных и выносных линий

На планах размерное число отметки наносят в прямоугольнике, контур которого обведен тонкой сплошной линией, или на полке линии-выноски, с обязательной простановкой знака плюс или минус (рис. 5).

Рис. 4. Нанесение высотных отметок на чертежах фасадов, разрезов и сечениях

Рис. 5. Нанесение отметок уровней на плане здания:

а – в прямоугольнике; б – на полке-выноске

Способы обозначения уклонов см. рис.6

Рис.6. Способы обозначения уклона.

1. Правила оформления архитектурно-строительных чертежей (по ГОСТ 21.501-93): выполнение плана здания.

Общие сведения.

Основные и рабочие чертежи выполняют в чертежно-линейной графике, применяя линии разной толщины, за счет чего достигается необходимая выразительность изображения. При этом элементы, попавшие в разрез, выделяют более толстой линией, а видимые участки за сечением - более тонкой. Наименьшая толщина линий, выполненных в карандаше, принимается ориентировочно 0,3 мм, в туши - 0,2 мм, предельная толщина линии 1,5 мм. Толщина линии выбирается в зависимости от масштаба чертежа и его содержания - плана, фасада, разреза или детали.

Масштабы изображений на чертежах следует выбирать из следующего ряда: для уменьшения -1:2; 1:5; 1:10; 1: 20; 1: 25; 1: 50; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000; 1: 2000; 1: 5000; 1:10 000; для увеличения - 2:1; 10:1; 20: 1; 50: 1; 100:1.

Выбор масштаба зависит от содержания чертежа (планы, фасады, разрезы, детали) и размеров изображаемого на чертеже объекта. Планы, фасады, разрезы небольших зданий выполняют, как правило, в масштабе 1:50; чертежи больших зданий выполняют в более мелких масштабах,- 1:100 или 1:200; очень крупные промышленные здания иногда требуют масштаба 1:400 - 1:500. Узлы и детали любых зданий выполняют в масштабах 1:2 - 1:25.

Координационные оси, размерные и выносные линии. Координационные оси определяют положение конструктивных элементов здания, размеры шагов и пролетов. Осевые линии наносят штрихпунктирной тонкой линией с длинными штрихами и обозначают марками, которые проставляют в кружках.

На планах зданий продольные оси, как правило, выносят слева от чертежа, поперечные - снизу. Если расположение осей противоположных сторон плана не совпадает, то их маркировку располагают со всех сторон плана. При этом нумерация делается сквозной. Поперечные оси маркируют порядковыми арабскими цифрами слева направо, а продольные - прописными буквами русского алфавита (кроме Ё, З, Й, О, X, Ы, Э)снизу вверх.

Диаметр кружков должен соответствовать масштабу чертежа: 6 мм - для 1:400 и менее; 8 мм - для 1:200- 1:100; 10 мм - для 1:50; 12 мм - для 1:25; 1:20; 1: 10..

Размер шрифта для обозначения осей должен быть больше размера шрифта размерных чисел, применяемых на чертеже, в 1,5-2 раза. Маркировка осей на разрезах, фасадах, узлах и деталях должна соответствовать плану.
Для нанесения размеров на чертеже проводят размерные и выносные линии. Размерные линии (внешние) проводят вне контура чертежа в количестве от двух до четырех в соответствии с характером объекта и стадией проектирования. На первой от чертежа линии обозначают размеры наиболее мелких членений, на следующих - более крупных. На последней размерной линии обозначают общий размер между крайними осями с привязкой этих осей к наружным граням стен. Размерные линии следует наносить так, чтобы не затруднялось чтение самого чертежа. Исходя из этого первую линию проводят на расстоянии от чертежа не ближе 15-21 мм. Расстояние между размерными линиями принимают по 6-8 мм.
Отрезки на размерных линиях, соответствующие размерам наружных элементов стен (окна, простенка и др.), ограничиваются выносными линиями, которые следует наносить, начиная на небольшом расстоянии (3-4 мм) от чертежа, до пересечения с размерной линией. Места пересечений фиксируют засечками, имеющими уклон 45°. При очень близко расположенных мелких размерах на чертежах деталей и узлов засечки разрешается заменять точками. Размерные линии должны выступать за крайние выносные линии на 1-3 мм.

На внутренних размерных линиях обозначают линейные размеры помещений, толщины перегородок и внутренних стен, ширину проемов дверей и др. Эти линии следует проводить на достаточном расстоянии от внутренних граней стен или перегородок, с тем, чтобы не затруднять чтение чертежа.

Правила оформления чертежей планов в соответствии с требованиями ЕСКД и СПДС (схематический чертеж): а - координационные оси; б - размерные линии; в-выносные линии; г - площадь помещений; д - линии разреза (размеры даны в миллиметрах).

Размерные и выносные линии проводят тонкой сплошной линией. Все размеры проставляют в миллиметрах без обозначения размерности. Числа наносят над размерной линией параллельно ей и по возможности ближе к середине отрезка. Высота цифр выбирается в зависимости от масштаба чертежа и должна быть не менее 2,5 мм при выполнении в туши и 3,5 мм - при выполнении в карандаше.

^ Отметки уровней и уклоны. Отметки определяют положение архитектурных и конструктивных элементов на разрезах и фасадах, а на планах - при наличии перепадов уровней полов. Отметки уровней отсчитывают от условной нулевой отметки, в качестве которой для зданий принимают, как правило, уровень чистого пола или верхней грани перекрытия первого этажа. Отметки ниже нулевой обозначают со знаком «-», отметки выше нулевой - без знака. Числовое значение отметок проставляют в метрах с тремя десятичными знаками без указания размерности.

Правила нанесения отметок, размеров и других обозначений на разрезах в соответствии с требованиями ЕСКД и СПДС (схематический чертеж).

Для обозначения отметки на фасадах, разрезах и сечениях служит условный знак в виде стрелки с наклоном сторон к горизонтали под углом 45°, опирающейся на линию контура элемента (например, грань плоскости чистого пола или потолка) или на выносную линию уровня элемента (например, верха или низа оконного проема, горизонтальных выступов, наружных стен). При этом отметки наружных элементов выносят за пределы чертежа, а внутренних ставят внутри чертежа

На планах отметки наносят в прямоугольнике или на полке линии-выноски с указанием знака «+» или «-». На архитектурных планах отметки ставят, как правило, в прямоугольнике, на конструктивных чертежах для обозначения низа каналов, приямков, различных отверстий в полах - на линии-выноске.

Величину уклона на разрезах следует указывать в виде простой или десятичной дроби (до третьего знака) и обозначать специальным знаком, острый угол которого, направлен в сторону уклона. Это обозначение наносят над линией контура или на полке линии-выноски

На планах направление уклона плоскостей следует обозначать стрелкой с указанием над ней величины уклона

Обозначение разрезов и сечений показывают разомкнутой линией (след начала и конца секущей плоскости), которая выносится за пределы изображения. При сложном ломаном разрезе показывают следы пересечения секущих плоскостей

На расстоянии 2-3 мм от концов вынесенной за пределы чертежа разомкнутой линии наносят стрелки, которые указывают направление взгляда. Разрезы и сечения маркируют цифрами или буквами русского алфавита, которые располагают под стрелками в поперечных разрезах и сбоку с внешней стороны стрелок - в продольных. Начертание и размеры стрелок см. на рисунке справа.

^ Обозначение площадей помещений. Площади, выраженные в квадратных метрах с двумя десятичными знаками без обозначения размерности, проставляют, как правило, в нижнем правом углу плана каждого помещения. Цифры подчеркивают.

В чертежах проектов жилых зданий, кроме того, маркируют жилую и полезную (общую) площадь каждой квартиры, что обозначается дробью, в числителе которой указана жилая площадь квартиры, в знаменателе - полезная. Перед дробью ставится цифра, обозначающая количество комнат квартиры. Это обозначение располагают на плане большой комнаты или, если позволяет площадь чертежа, на плане передней.

^ Выносные надписи , поясняющие названия отдельных деталей конструкций в узлах, располагают на ломаной линии-выноске, наклонный участок которой с точкой или стрелкой на конце обращен к детали, а горизонтальный служит полкой - основанием для надписи. При мелком масштабе чертежа линию-выноску допускается заканчивать без стрелки и точки.

Выносные надписи к многослойным конструкциям наносят в виде так называемых «флажков». Последовательность надписей, относящихся к отдельным слоям, должна соответствовать порядку расположения слоев в конструкции сверху вниз или слева направо. Толщину слоев обозначают в миллиметрах без размерности.

Марки конструктивных элементов на схемах расположения наносят на полках линий-выносок. Допускается несколько линий-выносок объединять общей полкой или ставить марку без выноски рядом с изображением элементов или в пределах контура. Размер шрифта для обозначения марок должен быть больше шрифта размерных цифр на том же чертеже

Маркировка узлов и фрагментов - важный элемент оформления чертежей, помогающих их прочтению. Основная цель маркировки - связать вынесенные в более крупном масштабе узлы и фрагменты с детализуемыми участками на основном чертеже

При вынесении узлов соответствующее место на фасаде, плане или разрезе отмечают замкнутой сплошной линией (окружностью или овалом) с указанием на полке линии-выноски цифрой или буквой порядкового номера выносимого элемента. Если узел расположен на другом листе, то под полкой линии-выноски следует указать номер листа, на котором помещен узел

Над изображением или сбоку вынесенного узла (независимо от того, на каком листе он размещен) располагают двойной кружок с обозначением порядкового номера узла. Диаметр кружков 10-14 мм

Технические строительные чертежи сопровождаются названиями отдельных изображений, текстовыми пояснениями, таблицами спецификаций и т. д. Для этих целей применяют стандартный прямой шрифт с высотой букв 2,5; 3,5; 7; 10; 14 мм. При этом шрифт высотой 5; 7; 10 мм применяют для названий графической части чертежа; высотой 2,5 и 3,5 мм - для текстового материала (примечания, заполнение штампа и т. п.), высотой 10 и 14 мм - преимущественно для оформления иллюстративных чертежей. Названия изображений располагают над чертежами. Эти названия и заголовки текстовых пояснений подчеркивают построчно сплошной линией. Заголовки спецификаций и других таблиц располагают над ними, но не подчеркивают.

^ План этажа.

В названиях планов на чертежах необходимо соблюдать принятую терминологию; на архитектурных планах следует указывать отметку чистого пола или номер этажа, например «План на отм. 0,000», «План 3- 16 этажей», допускается в названиях планов указывать назначение помещений этажа, например «План технического подполья», «План чердака»

План этажа изображается в виде разреза горизонтальной плоскостью, проходящей в уровне оконных и дверных проемов (несколько выше подоконника) или на 1/3 высоты изображаемого этажа. При многоярусном расположении окон в одном этаже план изображают в пределах оконных проемов нижнего яруса. Все конструктивные элементы, попавшие в сечение (стелы, столбы, колонны), обводят утолщенной линией

На планы этажей наносят:

1) координационные оси здания штрихпунктирной тонкой линией;

2) цепочки наружных и внутренних размеров, включающие расстояния между координационными осями, толщины стен, перегородок, размеры оконных и дверных проемов (при этом внутренние размеры наносят внутри чертежа, наружные - снаружи);

3) отметки уровней чистых полов (только в случае расположения полов на разных уровнях);

4) линии разрезов (линии разрезов проводят, как правило, с таким расчетом, чтобы в разрез попадали проемы окон, наружных ворот и дверей);

5) маркировку оконных и дверных проемов, перемычек (допускается маркировку проемов ворот и дверей указывать в кружках диаметром 5 мм);

5) обозначения узлов и фрагментов планов;

6) наименования помещений, их площади

Допускается наименования помещений, их площади приводить в экспликации по форме 2. В этом случае на планах вместо наименований помещений проставляют их номера.

Форма 2

Экспликация помещений

Встроенные помещения и другие участки здания, на которые выполняют отдельные чертежи, изображают схематично сплошной тонкой линией с показом несущих конструкций.

Площадки, антресоли и другие конструкции, расположенные выше секущей плоскости, изображают схематично штрихпунктирной тонкой линией с двумя точками

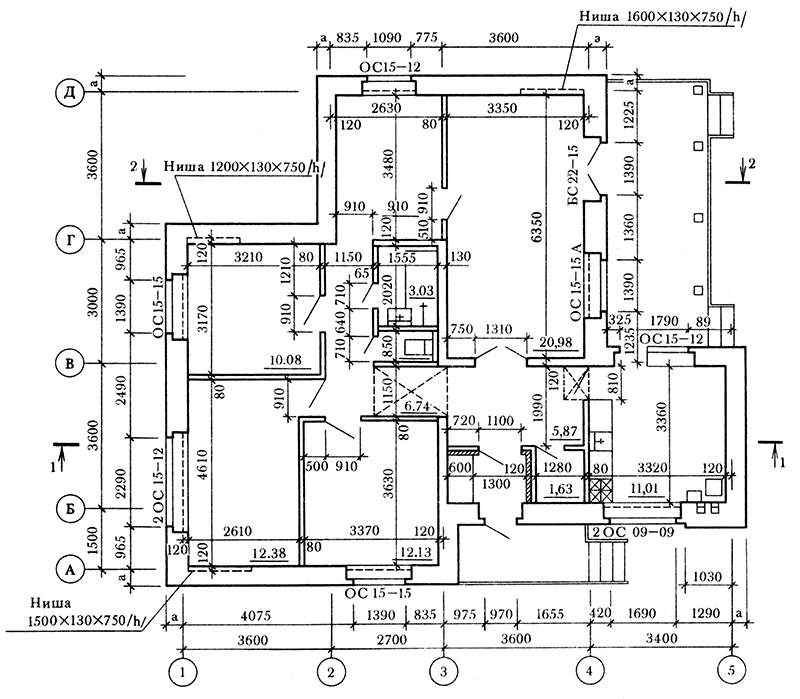

^ Пример выполнения плана этажа жилого дома:

Элементы плана этажа.

Стены из легкобетонных блоков. ^ Условное обозначение в плане:

Толщина стены кратна 100мм.

Толщина внутренней (несущей) стены min 200 мм.

Толщина наружных стен – 500, 600 мм + 50, 100 мм утеплителя.

Размеры стандартного блока 390х190х190мм.

^ Стены кирпичные.

Толщина стены кратна 130мм (130, 250, 380, 510, 640мм).

Толщина внутренней (несущей) стены 250, 380 мм.

Толщина наружных стен – 510, 640 мм + 50, 100 мм утеплителя.

Размеры кирпича керамического обыкновенного 250х120х65(88)мм.

^ Стены из бруса.

Толщина стены (150) 180, 220 мм.

Толщина наружных стен – 180, 220 мм.

^ Стены бревенчатые.

Толщина стены 180, 200, 220 - 320 мм (кратно 20мм).

Толщина внутренней (несущей) стены min 180 мм.

Толщина наружных стен – 180 - 320 мм.

^ Стены - деревянный каркас с заполнением из эффективного утеплителя.

Толщина стойки каркаса 100, 150, 180мм + 40-50 мм двусторонней обшивки.

Толщина внутренней (несущей) стены 100 + 40-50 мм.

Толщина наружных стен – 150, 180 + 40-50 мм.

Перегородки:

из легкобетонных блоков, толщина 190мм;

кирпичные, толщина 120мм;

трёхслойная деревянная, толщина 75мм;

гипсокартонная по металлическому каркасу, толщина 50-70мм.

Оконные проёмы:

в кирпичных стенах;

в брусовых, бревенчатых и каркасных стенах.

Дверные проёмы наружные:

в стенах из легкобетонных блоков;

кирпичных стенах;

и каркасных стенах.

Дверные проёмы внутренние:

для всех типов стен.

ГОСТ 21.101-97
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРОЕКТНОЙ И РАБОЧЕЙ ДОКУМЕНТАЦИИ

5. ОБЩИЕ ПРАВИЛА ВЫПОЛНЕНИЯ ДОКУМЕНТАЦИИ

Координационные оси

5.4. На изображении каждого здания или сооружения указывают координационные оси и присваивают им самостоятельную систему обозначений.

Координационные оси наносят на изображения здания, сооружения тонкими штрихпунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, 3, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6-12 мм.

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

5.5. Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.
Пример: АА; ББ; ВВ.

5.6. Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх (рис. 1а) или как показано на рис. 1б, в.

5.7. Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.
При несовпадении координационных осей противоположных сторон плана обозначения указанных осей в местах расхождения дополнительно наносят по верхней и/или правой сторонам.

5.8. Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби:
над чертой указывают обозначение предшествующей координационной оси;
под чертой - дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рис. 1г.

Допускается координационным осям фахверковых колонн присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.

5.9. На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рис. 2:

«а» - при числе координационных осей не более 3;
«б» - при числе координационных осей более 3;
«в» - при всех буквенных и цифровых координационных осях.

При необходимости, ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси, указывают в соответствии с рис. 2г.

Рис. 2

5.10. Для обозначения координационных осей блок-секций жилых зданий применяют индекс "с".
Примеры: 1с, 2с, Ас, Бс.

На планах жилых зданий, скомпонованных из блок-секций, наносят обозначения крайних координационных осей блок-секций указывают без индекса в соответствии с рис. 3.

Рис. 3

В частном и промышленном строительстве необходимы предварительные расчеты, эскизы и чертежи. Все рекомендации, правила составления чертежей и требования к их оформлению изложены в гост 21.501-2011, гост 21.501-93 и множестве других строительно-нормативных документов, основные положения которых необходимо рассмотреть при необходимости заняться индивидуальным или другим строительством в 2017 году.

Так как сложность строительных объектов, тем более промышленных и производственных, не оговаривается, то все требования к реализации проекта должны быть отражены на бумаге или в электронном виде максимально точно, с соблюдением всех размеров, правил черчения других требований к стандартизации, которыми изобилует современное строительство. Реальность сегодняшнего дня такова, что непосредственно на строящемся объекте использовать электронные гаджеты для изучения чертежей не всегда удобно и практично. Гораздо быстрее работать с бумажными чертежами, которые можно развернуть в любом месте, не боясь повредить документацию и не предпринимая дополнительных мер по предохранению чертежей от порчи или повреждений.

Настоящими стандартами определяются содержание и нормы оформления рабочих документов для конструктивных и архитектурных задач, решаемых при сооружении зданий и строительных объектов, а также правила и нормативы для рабочих документов, сопровождающих изделия для применения в сфере строительства.

Как правильно оформлять чертежи по нормам ГОСТ 21.501-93

Нормы и правила оформления архитектурно строительных чертежей требуют использования чертежно-линейных графических приемов, что находит отражение в работе с линиями различной толщины для четкости и выразительности эскиза или чертежа. Чертежи элементов в разрезе выделяются более толстыми линиями, зоны за разрезом прочерчиваются линиями тоньше. По гост в чертежах можно использовать линии с предельными величинами (0,2 миллиметра для черчения тушью или 0,3 миллиметра для черчения карандашом)-1,5 миллиметра. Какими линиями пользоваться в разных по назначению чертежах, определяют, исходя из его масштабирования и содержимого. В таблице ниже указаны требования к масштабированию изображений в чертежах:

Чертежи планов и фасадов объекта и чертежи разрезов небольших сооружений составляются в масштабе 1:50;
Чертежи сооружений бо́льшего размера составляются в масштабах 1:100-1:200;
Очень большие объекты промышленного назначения делают с масштабированием от 1:400 до 1:500;
Элементы, детали, конструкции и отдельные элементы строительных объектов любого назначения составляются при масштабировании 1:2-1:25.

По осям координат рассчитывается положение всех деталей объекта. Линии горизонтальных и вертикальных осей отображаются длинным штрих-пунктиром, их маркируют изображением круга (например, ①) с соответствующей нумерацией.

Продольная осевая линия на общем плане должна располагаться с левой стороны чертежа, поперечные оси – в нижней части чертежа. При несовпадении прохождения противоположных осей на сторонах чертежа плана сооружения их маркируют на чертеже сквозной нумерацией с каждой стороны.

Важно: поперечно прохоодящие оси маркируются арабскими цифрами в направлении слева направо. Продольные оси сечения маркируются прописными кириллическими буквами (кроме следующих букв: Ы, З, Э, Ё, О, X, Й), по направлени снизу вверх

Диаметр изображения маркировочного круга адаптируется к масштабу рисунка:

Маркировка Ø6 миллиметров – для масштаба чертежа ≤ 1:400;
Кружок Ø8 миллиметров используется в диапазоне масштабов 1:200-1:100;
Кружок Ø10 миллиметров — для чертежей в масштабе 1:50;
Маркировка кружком Ø12 мм применяется к масштабированию 1:25, 1:20 и 1:10.

Главные правила выполнения архитектурно строительных рабочих чертежей разработаны и применительно к чертежным шрифтам: символьный размер, который используется для детализации осей, увеличивается примерно в 2 раза относительно размера главного шрифта чертежа.

Перед проставлением размеров размечаются все основные линии. Линии для указания размеров, располагающиеся снаружи чертежа, над которыми пишутся размеры элементов, чертятся за контуром эскиза, их может быть от 2 до 4 штук. Первая (слева направо) линия дополняется размерами самых мелких разрезов и проекций, вторая и следующие лини содержат размеры более масштабных разрезов. Последняя внешняя линия должна содержать полный межосный размер с привязкой к внешним стенам объекта. Также первая внешняя линия должна начинаться в 15-21 мм от начала чертежа. Шаг между линиями – 6-8 мм с учетом размещения между ними обозначений размеров (на рисунке №2 – позиция №1).

Согласно гост 21.501-93 существуют общие правила для нанесения разной величины отрезков на внешних линиях. Отрезки, визуально обозначающие размеры наружных конструкций (окно, дверь, перегородка) перечеркиваются выносными линиями, которые наносятся в 3-4 мм от начала чертежа и до точки пересечения с внешней линией. В точках пересечений рисуются засечки (/ или \) под наклоном 45 0 . При использовании мелкого размера шрифта для вынесения размеров вместо засечек разрешено использовать точки. Линии для указания размеров снаружи выносятся за выносные линии, и наносятся по краям плана на расстоянии от границ 1-3 мм.

На внутренних линиях указываются размеры помещений и остальных внутренних конструкций сооружения. Шаг между этими линиями и границами внутри конструкций и деталей строительного объекта выбирается произвольно, но таким образом, чтобы можно было удобно читать чертеж.

Линии для выноса размеров и их обозначения на чертежах должны обозначаться как сплошные тонкие. Числовые графические отображения должны быть с размерами символов ≤ 2,5 миллиметра тушью, и ≤ 3,5 миллиметра карандашом, располагаться они должны параллельно внешней линии для прописи размеров и над ней, ближе к центру. Размерные обозначения кириллическими прописными буквами и размерно обозначаются в миллиметрах.

Как обозначаются отметки уровней поверхности и наклонов деталей и конструкций (на рисунке №3 – позиция №2): размерные отметки визуализируют местоположение отдельных составляющих. Отметки на планах объектов наносятся, если существует разница высот по отметке пола. Начало отсчета отметки по уровню начинается от условного нуля – это поверхность пола или потолка первого этажа при многоэтажного сооружения. При необходимости отмечать размеры ниже нулевого уровня все отметки помечаются знаком «-». Знак «+» в отметках положительного уровня не используется. Числовые отметки указываются без обозначения размеров, обозначаются метрами с точностью три знака после запятой (Х,ХХХ).

Символ стрелки 45° (\ или /) используют, чтобы визуализировать фасадные отметки, а также для фиксации отметок на чертежах рассечений и разрезов. Стрелка должна упираться в линию контура обозначаемой детали, или в линию выноса уровня конструкции для размеров (проем окна или дверей, ниша, перегородка). Отметки внутреннего назначения пишутся внутри чертежа, внешние отметки – снаружи (на рисунке №3 – позиция №1).

На плане линии выноса размеров должны быть сплошными тонкими. Числовые обозначения размеров должны иметь размер символов ≤ 2,5 мм тушью, и ≤ 3,5 мм карандашом, прочерчиваются параллельно внешней выносной линии и над ней, ближе к центру. Размеры прописываются в миллиметрах кириллическими символами.

На планах сооружений отметки выносятся в прямоугольник или на начерченную полку выносной линии. При этом должен указываться знак уровня: «-» или «+». Разница в одном – для конструктивных чертежей отметки указываются на выносных линиях, а на архитектурных чертежах отметки выносятся в прямоугольник (на рисунке №3 – позиция №2).

Градус наклона в указаниях разрезов пишется как простая или десятичная дробь с точностью до трех знаков после запятой. Символ для обозначения наклона пишется так: Ð. Этот символ пишется над контурной линией или на выносной линии-полке (на рисунке №3 – позиции №3 и №4). В чертежах планов зданий и сооружений вектор уклона поверхности обозначается символом Ð, рядом с которым пишется угол наклона в градусах.

Как обозначать место разреза или сечения детали: это разомкнутая сплошная линия с выносом на чертеж. Она обозначает продолжение точек начала и окончания плоскости рассечения. Если необходимо указать ломаный разрез сложной конфигурации, то на чертеже следует показать отрывки от наложения плоскостей рассечения.

Направление, в котором следует рассматривать чертеж, указывается в 2-3 миллиметрах от окончания разомкнутой линии в виде стрелки ® или →. Все зоны рассечений и разрезов обозначаются кириллическими буквами и цифрами, располагающимися под стрелкой направления взгляда (для разреза поперек детали), и сбоку снаружи от стрелки – для разреза вдоль детали или узла продольных (позиции №1 и №2 на рисунке №4).

Каким образом на чертежах обозначается площадь объекта и внутренних помещений: значения площади обозначаются в м 2 , после целого числа пишется два знака, размерность площади не дополнительно обозначается, цифры подчеркиваются снизу. Место обозначения площади для каждого помещения на чертеже — в правом нижнем углу. Дополнительно обозначается общая и полезная площадь жилья – это делается в виде простой дроби с жилой площадью в числителе, и с полезной – в знаменателе дроби. Перед обозначением площади указывается число всех помещений в доме или в квартире цифрами без подчеркивания.

Если конструкция требует обозначения отдельных деталей, то поясняющие надписи выносят на ломаную линии-полку, которая своим наклоном направлена к детали. На горизонтальной линии полки прописываются размеры детали. Если чертеж мелкий, то разрешено выносную линию чертить без окончания стрелкой. Надписи, которые выносятся на специальные линии, и указывающие размеры многокомпонентных конструкций, делаются в виде «флажков». Надписи располагаются друг за другом, в таком же порядке, в котором видны конструктивные слои и компоненты конструкции слева направо и сверху вниз. Толщина каждого слоя указывается в миллиметрах без буквенного указания размерности.

Маркировка элементов конструкции для обозначения их местоположения указывается выносных ломаных линиях. Разрешено соединять несколько полок в одну или указывать маркировку детали без выноса размеров непосредственно около изображения детали. Шрифт маркировки должен иметь бо́льший размер, чем общий шрифт чертежа (позиция №1 на рисунке №5).

Нумерация и расшифровка размеров фрагментов конструкции является важной частью оформления эскиза, и помогает быстрее разобраться в чертеже. Маркировка преследует цель объединить отдельные укрупненные фрагменты чертежа и более подробно расписанные участки главного чертежа.

Делая визуальную выноску деталей объекта, соответствующий участок обозначают сплошной замкнутой линией в виде овала или окружности, указывая на выносной полке порядковые числовые или буквенные символы. При невозможности разместить отдельный узел на одном чертеже с главным эскизом его выносят на отдельный лист, и под полкой выносной линии пишется порядковый номер чертежного листа (позиция №2 на рисунке №5). Сбоку или над вынесенной деталью, вне зависимости от листовой нумерации, рисуется двойной круг Ø 10-14 миллиметров, в котором прописывается порядковый номер вынесенной детали.

Строительные чертежи технического назначения должны иметь поясняющие надписи для изображений, текстовые разъяснения, таблицы и другие пояснительные элементы. Для пояснительных сносок используется прямой стандартный шрифт согласно ГОСТ тип А (GOST type A) и ГОСТ ТИП В (GOST type A) с высотой символов 2,5-14 миллиметров. Шрифты размером от 5 до 10 миллиметров используются для написания названий чертежной графики, шрифты размером 2,5-3,5 миллиметра применяются для написания текста, а размер 10 и 14 миллиметров используется для сопровождения иллюстраций к чертежам. Заголовки для изображений необходимо размещать над ними, и подчеркивать их, как и заголовки сопроводительных текстов, сплошной строчной линией. Не подчеркиваются только заголовки таблиц и спецификаций.

Детализация плана этажа дома и экспликация помещений

Чертежная терминология предусматривает указание в заголовках планов обозначать нулевой уровень пола (или порядковый номер этажа). Пример: «План этажа на отметке Х,ХХХ», или «План Х-ХХ этажей». ГОСТ разрешено в заголовке плана обозначать функциональное предназначение объектов на этаже. Это может быть «Планировка технического помещения», «План подвала».

План этажа представляет собой горизонтальное сечение на уровне окна, на 5-10 сантиметров выше верхней границы подоконника, или разрез этажа на высоте на одной третьей от нижней части. Если окна на этаже расположены в несколько ярусов, то план составляется в границах нижних окон этажа. Все детали, проходящие по разрезу в плане, выделяются толстой сплошной линией.

План этажа должен включать в себя следующие элементы:

Оси координат объекта, обозначаемые тонким штрих-пунктиром;
Последовательное указание размеров конструкций плюс ширина между осей, ширина перегородок и стен, габариты дверей и окон;
Уровень чистового пола, если пол на этаже имеет несколько уровней;
Указание разрезов с присутствием в них окон и дверей;
Маркеры дверей и окон, маркировка внутренних стеновых перемычек кружком ⃝ 5 мм исполнением тонкой линией;
Названия детализаций и участков планировки;
Названия и размеры площади всех комнат на этаже.

Стандартами разрешено заголовки названий помещений и количества площади обозначать в экспликации в соответствующей форме. То есть, указываются не заголовки или названия, а делается детализированная нумерация объектов. Для отдельных чертежей внутренних площадей и объектов визуализация проводится начертанием тонкой сплошной линии с указанием основных несущих элементов. Все, что находится выше линии разреза, показывается тонким штрих-пунктиром с двумя точками, без детализации.

На рисунке №6 изображен подробный план одного этажа здания из пеноблоков. Что включает в себя детализация с применением разного строительного материала:

Стены из ячеистого бетона (стандартные размеры пеноблока – 390 х 190 х 190 мм);
1. Толщина всех стен должна быть (согласно плана) кратной 100 мм;
2. Минимальная толщина внутренних пенобетонных стен 200 мм;
3. Максимальная толщина внешних кирпичных стен дома — 600 мм плюс 100 мм на теплоизоляционный слой;

Стены внешние для кирпичного дома:

Толщина наружной стены должна быть кратной 130 мм, до 640 мм включительно;
Размеры керамических кирпичей – стандартные, 250 х 120 х 65(или 88) мм.

Для дома из бруса:

Толщина внешних стен дома — 150-220 мм;
Минимальная толщина внутренних стен дома — 180 мм.
Максимальная толщина внешних стен — 220 мм.

Для дома из оцилиндрованного бревна:

Толщина наружных несущих стен должна быть кратной 20 мм, и составлять от 180 до 320 мм;
Минимальная толщина внутренних несущих стен — 180 мм;
Максимальная толщина внешних стен – 180-320 мм;
Внутренние стены – из деревянного каркаса с утеплителем (на рисунке №7– позиции №№1-5);
Толщина каркаса — до 180 мм;
Минимальная толщина внутренних несущих стен 100 мм;
Максимальная толщина внешних стен – 150 мм.

Перегородки внутренние:

Ячеистый бетон толщиной 190 мм;
Кирпич толщиной 120 мм;
Деревянный каркас толщиной 75 мм;
Гипсокартон с толщиной перегородки до 70 мм.

Окна и входные двери:

В стене из ячеистого бетона;
В кирпичной стене;
В деревянных стенах из различных пиломатериалов.

Система координирования осей в предназначена для правильного распределения площади и объема в здании, оптимального распределения площадей, и для основы при расчете размеров деталей. Исходя из этой задачи, все элементы объекта привязываются к осевым координатам.

Координационные оси в чертеже строительного объекта — это линии вдоль центральных осей в разных направлениях, параллельно которым вычерчиваются все внутренние конструкции сооружения. Пролет в чертеже – это расстояние между осями в одном векторе размещения основной конструкции объекта. Расстояние между осями в другом (любом) векторе — это шаг. Шаги и пролеты определяются по размерам строительных балок, плит, колонн или ригелей.
