Обеспечение безопасных условий при проведении работ в электрических установках является обязанностью руководителей и непосредственно самих членов бригад.

Обслуживание электрических установок

В этой группе собраны мероприятия обеспечивающие безопасность работ в электроустановках организационного и технического характера. Их правильное совместное использование позволяет выполнять положения действующих норм охраны труда, предупреждать возникновение опасных для персонала ситуаций.

Общие требования

Для более точного определения, какую сферу охватывают правила охраны труда, надо перечислить действия, отнесённые к организации рабочих процессов:

• составление документа, а также устные указания, содержащие суть приказа, список процедур, время их начала и завершения, иные подробности;
• оформление разрешений для подготовки определённых мест к выполнению рабочих действий;
• процедура допуска и контроль;
• документальное и организационное завершение действий, временное их прекращение, перевод персонала на другое место.

• специалист, оформляющий допуск, выдающий соответствующие распоряжения в письменной или устной форме на осуществление основных и подготовительных процессов;

Выполнение рабочего задания сотрудниками

• руководитель, назначенный лицом, ответственным за их выполнение, производитель, или наблюдающий. (Точные определения этих и других формулировок содержаться в действующих нормативных документах).
• Сотрудники, входящие в состав бригады.

Разрешения и допуски

Сотрудник, оформляющий официально наряд либо устно дающий указание, лично устанавливает, возможно ли выполнение задания в условиях, безопасных для членов бригады. Он же формулирует специальные мероприятия, формирует состав исполнителей. Обязательно учитывается необходимое число специалистов, уровней их квалификации. В его компетенцию входит:

• назначение действий производителя и лиц, ответственных за соблюдение правил безопасности, наблюдающих;
• определение состава операций (ремонта, наладки и других) в соответствии с группами по электробезопасности;
• проведение инструктажей.

Перечисленные действия разрешается выполнять сотрудникам административно-технической категории предприятия. Необходимо, чтобы они имели 4 или 5 группу при заполнении нарядов (распоряжений) для обслуживания установок до 1000 V и выше этого уровня.

Разрешено выдавать такие указания, если соответствующие отметки имеются в должностных инструкциях персонала (правило справедливо по отношению к оперативным категориям). Сотрудник должен иметь группу 4, или 5. В некоторых ситуациях допустимо предоставление аналогичных прав административно-техническому персоналу. Они подтверждаются письменным оформлением и утверждаются руководителем предприятия.

Ответственность специалистов

Обязанности отдельных категорий персонала:

1. Сотрудник, который разрешает начать подготовку мест и выдающий допуск:

• даёт указания по отключению напряжения и установке заземлителей;
• проверяет выполнение этих команд и контролирует соблюдение правил технологических процедур;
• координирует действия бригады, применяя утверждённый временной график;
• получает сведения о том, что задание выполнено, проверяет возможность включения установки;
• отвечает за точность распоряжений при подаче напряжения в места, где работает бригада.

1. Человек, назначенный ответственным руководителем, обязан:

• контролировать безупречное соблюдение мер, которые приведены в письменном задании, нацелены на безопасное осуществление основных и подготовительных процедур;
• проверить полноту данных, изложенных в процессе инструктажа.

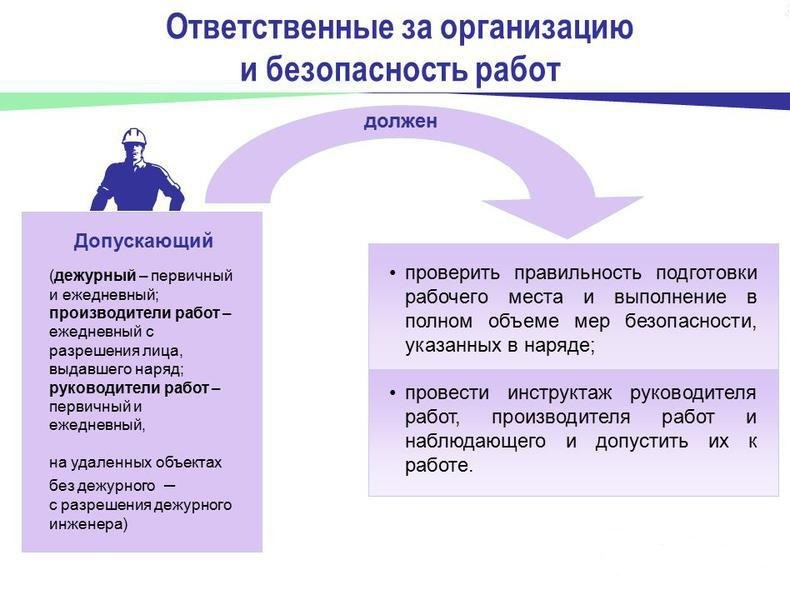

1. Сотрудник, непосредственно допускающий исполнителей к работе, должен:

• лично оценить меры безопасности и убедится в достаточности;

Обязанности допускающего сотрудника

• убедиться в соответствии данным, указанным в графе заполненного наряда;
• провести качественный, понятный инструктаж.

1. Производитель, назначенный для осуществления рабочих операций, отвечает за должный уровень безопасности, выполнение действующих нормативов. Он проверяет:

• организацию места производства работ, выполнение перечисленных письменно требований;
• полноценность и достаточность инструктажа;
• наличие индивидуальных и общих защитных средств, ограждений и предупреждающих табличек, их функциональность.

1. Наблюдающим специалистом – назначают сотрудника, относящегося к электротехнической категории. Он ведёт наблюдение за исполнителями, которые не имеют прав на самостоятельное выполнение рабочих операций. В сферу ответственности наблюдающего специалиста входит:

• проверка мест, где будут проводиться работы и удостоверение в соответствии подготовительных мероприятий требованиям наряда;
• контроль понятности инструктажа, его полноты;
• подтверждение нормального функционального состояния ограждений, запрещающих и предупреждающих табличек, запорных механизмов, заземляющих устройств;
• наблюдение за выполнением сотрудниками правил по электробезопасности.

Все исполнители (члены бригады) отвечают лично за исполнение указаний, полученных в процессе инструктажа, норм «Правил по охране труда при эксплуатации электроустановок», которые утверждены приказом Минтруда РФ за № 328Н от 24.07.2013.

В соответствии с положениями гл. 5 этого документа установлены группы по электробезопасности. Наблюдающие, а также другие категории работников, перечисленные выше, должны иметь документально подтверждённый уровень квалификации.

В некоторых ситуациях допустимо выполнение одним сотрудником нескольких обязанностей. Например, человек, выдающий наряд, может назначаться производителем рабочих операций, ответственным руководителем. Если обслуживание выполняется в электрических установках, обслуживаемых неместным персоналом, то такому сотруднику можно совершать функции допускающего специалиста.

Работы по перечню

Все виды рабочих операций разделяют на три группы: обычную эксплуатацию, по распоряжению и по наряду. Если они выполняются регулярно, в течение сравнительно короткого времени (одна смена), то оформление разрешений упрощают.

Плановые работы в электрических установках

Для этого создают специальный перечень. Он подписывается руководителем предприятия. Такая организация труда ограничена следующими правилами:

• В этом списке перечисляют только те работы, которые выполняются в установках с напряжением менее 1000 V.
• Для этого привлекается персонал, имеющий необходимую группу, обслуживающий постоянно это оборудование (оперативный).
• Подготовительные процедуры выполняются теми же специалистами, которые далее осуществляют обслуживание установок.
• Письменно, в перечне, отмечают правила, которые применяются для регистрации действий по обслуживанию установок. К ним относятся: сообщения руководящим сотрудникам, фиксация начала и завершения работ. Соответствующие письменные записи делают в оперативном журнале.
• Дополнительные инструкции, разрешения не требуются.

Работы по распоряжению

Такая организационная форма применяется, если предполагается выполнение разового задания. Нужно учитывать перечисленные ниже особенности работ, которые осуществляются по распоряжению:

• Срок действия приказа в этой форме ограничен одной сменой. При более длительных временных периодах применяют повторные указания.
• В специальном журнале делают запись. Она должна содержать подробные сведения о допуске.
• Если возникают перерывы (в течение одной смены), то соответствующее разрешение после них делают сами производители работ.
• Допускается таким же образом оформлять выполнение действий бригады на нескольких электрических установках.
• По распоряжению процессы обслуживания разрешены в электрических установках с напряжением, не превышающим 1000 V. Исключения из этого правила: обслуживание сборных шин, распределительных устройств, присоединений, на которых не исключена подача напряжения.
• В такой форме отдаётся указание на осуществление работ в одиночку. Их проводить разрешено специалистам, имеющим 3 группу, если производится обслуживание электрических установок с напряжением менее 1000 V, в таких помещениях, где созданы благоприятные условия.
• Перед тем как сотрудники будут допущены к рабочим операциям, обязательно выполняют подготовительные мероприятия. Их объём, параметры определяет лицо, дающее распоряжение.

Работы по наряду

Письменно оформляется выполнение регулярных и разовых работ, ремонтных, наладочных и других операций. Наряд надо выписывать минимум в 2 экземплярах. Исключение – передача соответствующего указания с применением радио, или телефонной связи. В таком случае необходим ещё один экземпляр. Данные в него вписывает человек, выдающий наряд. Два бланка заполняет сотрудник, принявший телефонограмму.

При оформлении с использованием наряда учитывают следующие требования:

• Допускающему сотруднику разрешено получать одновременно несколько нарядов, последовательно выполняя выданные указания.
• Один такой документ имеет ограниченный срок действия, не более 15 календарных дней. Допустимо однократное продление на такое же время.
• При появлении перерывов новый документ оформлять не требуется.
• По завершении всех рабочих процессов обеспечивается хранение бланка в течение 30-ти суток. Только после этого срока разрешено уничтожение документа. Исключением являются ситуации, когда в процессе выполнения задания произошли несчастные случаи, аварии. Это подразумевает необходимость архивного длительного хранения.
• В учётном журнале делают записи по нормам действующих правил. В настоящее время разрешено использовать не только бумажные, но и цифровые носители информации. Для обеспечения надёжной защиты применяют специализированные средства идентификации (электронные ключи, подписи).

Технические мероприятия

Если запланированы рабочие действия, которые предваряет снятие напряжения в электрических установках, специалисты категории оперативного персонала осуществляют следующие мероприятия:

• отключают оборудование, обеспечивают условия, не допускают включение коммутаторов;
• закрепляют на рукоятках (приводных устройствах коммутационных узлов) таблички с надписями, запрещающими подачу напряжения;
• монтируют ограждения, препятствующие проходу посторонних лиц;
• убеждаются в отсутствии напряжения (на токоведущих элементах), устанавливают заземление;
• фиксируют в нужных местах таблички с предупреждающими надписями.

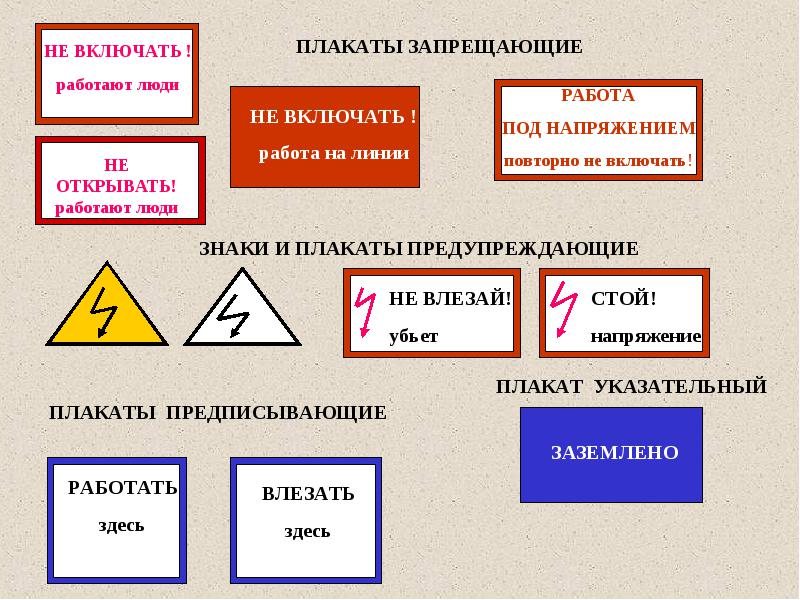

Запрещающие, предписывающие, предупреждающие и указательные плакаты

• устанавливают ограждения по периметру рабочего пространства, около других токоведущих элементов, которые не отключаются.

Видео про ЭБ

Инструктаж по ЭБ можно пройти, просмотрев это видео.

Специалистам, которые официально несут ответственность за обеспечение уровня безопасного выполнения рабочих операций в электрических установках, нужно опираться на нормы «Правил по охране труда». Их соблюдение обеспечит необходимый уровень безопасности. Выполнение этих норм обязательно вместе с организационными мероприятиями.

Вопрос 192. Какие технические мероприятия должны быть при подготовке рабочего места со снятием напряжения?

Ответ. Должны быть следующие технические мероприятия: произведены необходимые отключения и приняты меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационных аппаратов;

на приводах ручного и на ключах дистанционного управления коммутационных аппаратов должны быть вывешены запрещающие плакаты;

проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения электрическим током;

установлено заземление (включены заземляющие ножи, а там, где они отсутствуют, установлены переносные заземления);

вывешены указательные плакаты «Заземлено», ограждены при необходимости рабочие места и оставшиеся под напряжением токоведущие части, вывешены предупреждающие и предписывающие плакаты.

Вопрос 193. Какие части электроустановки должны быть отключены при подготовке рабочего места?

Ответ. Должны быть отключены:

токоведущие части, на которых будут производиться работы; неогражденные токоведущие части, к которым возможно случайное приближение людей, механизмов и грузоподъемных машин на расстояние менее указанного в табл.1.1;

цепи управления и питания приводов, закрыт воздух в системах управления коммутационными аппаратами, снят завод с пружин и грузов у приводов выключателей и разъединителей.

Вопрос 194. В каких случаях в электроустановках должен быть видимый разрыв и где он может отсутствовать?

Ответ. Должен быть в электроустановках выше 1000 В с каждой стороны, с которой коммутационным аппаратом на рабочее место может быть подано напряжение. Видимый разрыв может отсутствовать в КРУ заводского исполнения (в том числе с заполнением элегазом) с выкатными элементами и (или) при наличии надежного механического указателя гарантированного положения контактов, а также в элегазовых КРУЭ 110 кВ и выше.

Вопрос 195. Какие меры должны быть приняты в электроустановках выше 1000 В для предотвращения ошибочного или самопроизвольного включения коммутационных аппаратов, которыми может быть подано напряжение к месту работы?

Ответ. Должны быть приняты следующие меры:

у разъединителей, отделителей, выключателей нагрузки ручные приводы в отключенном положении должны быть заперты на механический замок (в электроустановках 6-10 кВ с однополюсными разъединителями вместо механического замка допускается надевать на ножи диэлектрические колпаки);

у разъединителей, управляемых оперативной штангой, стационарные ограждения должны быть заперты на механический замок;

у приводов коммутационных аппаратов, имеющих дистанционное управление, должны быть отключены силовые цепи и цепи управления, а у пневматических приводов, кроме того, на подводящем трубопроводе сжатого воздуха должна быть закрыта и заперта на механический замок задвижка и выпущен сжатый воздух, при этом спусковые клапаны должны быть оставлены в открытом положении;

у грузовых и пружинных приводов включающий груз или включающие пружины должны быть приведены в нерабочее положение;

должны быть вывешены запрещающие плакаты.

Вопрос 196. Какие меры безопасности должны быть приняты в электроустановках до 1000 В при их отключении?

Ответ. Со всех токоведущих частей, на которых будет проводиться работа, напряжение должно быть снято отключением коммутационных аппаратов с ручным приводом, а при наличии в схеме предохранителей снятием последних. При отсутствии предохранителей предотвращение ошибочного включения коммутационных аппаратов должно быть обеспечено запиранием рукояток или дверец шкафа, закрытием кнопок, установкой между контактами коммутационного аппарата изолирующих накладок и др. При снятии напряжения коммутационным аппаратом с дистанционным управлением необходимо разомкнуть вторичную цепь включающей катушки.

Перечисленные меры могут быть заменены расшиновкой или отсоединением кабеля и т. п. Необходимо вывесить запрещающие плакаты.

Вопрос 197. Где должны быть вывешены плакаты во избежание подачи напряжения на рабочее место?

Ответ. Должны быть вывешены плакаты:

«Не включать! Работают люди» – на приводах (рукоятках приводов) коммутационных аппаратов с ручным управлением (выключателей, разъединителей, рубильников и т. д.);

«Не открывать! Работают люди» – на задвижках, закрывающих доступ воздуха в пневматические приводы разъединителей;

на присоединениях до 1000 В, не имеющих коммутационных аппаратов, плакат «Не включать! Работают люди» должен быть вывешен у снятых предохранителей;

«Не включать! Работа на линии» – на приводах разъединителей, которыми отключена для работ ВЛ или КЛ, независимо от числа работающих бригад.

Вопрос 198. Каким прибором необходимо проверять отсутствие напряжения?

Ответ. Необходимо проверять указателем напряжения, исправность которого должна быть установлена с помощью предназначенных для этой цели специальных приборов или приближением к токоведущим частям, заведомо находящимся под напряжением.

Вопрос 199. Чем можно проверять отсутствие напряжения в электроустановках 35 кВ и выше?

Ответ. Можно проверять изолирующей штангой, прикасаясь ею несколько раз к токоведущим частям. Признаком отсутствия напряжения является отсутствие искрения и потрескивания.

Вопрос 200. Кому разрешено проверять отсутствие напряжения в РУ?

Ответ. Разрешено одному работнику из числа оперативного персонала с группой IV – в электроустановках выше 1000 В и с группой III – в электроустановках до 1000 В.

Вопрос 201. Кто должен проверять отсутствие напряжения на ВЛ?

Ответ. Должны проверять два работника: на ВЛ выше 1000 В – работники, имеющие группы IV и III, на ВЛ до 1000 В – работники, имеющие группу III.

Вопрос 202. В каких случаях разрешается проверять отсутствие напряжения выверкой схемой в натуре?

Ответ. Разрешается проверять:

в ОРУ, КРУ и КТП наружной установки, а также на ВЛ при тумане, дожде, снегопаде в случае отсутствия специальных указателей напряжения;

в ОРУ 330 кВ и выше и на двухцепных ВЛ 330 кВ и выше.

Вопрос 203. В чем заключается выверка ВЛ в натуре?

Ответ. Заключается в проверке направления и внешних признаков линий, а также обозначений на опорах, которые должны соответствовать диспетчерским наименованиям линий.

Вопрос 204. В каких случаях и как необходимо обеспечить требуемую чувствительность указателя на ВЛ 6-20 кВ при проверке отсутствия напряжения?

Ответ. Необходимо обеспечить при проверке, выполняемой с деревянных или железобетонных опор, а также с телескопических вышек, указателем, работающим по принципу протекания емкостного тока, за исключением импульсного. Для обеспечения требуемой чувствительности необходимо рабочую часть указателя заземлять.

Вопрос 205. Какие правила проверки отсутствия напряжения на ВЛ при подвеске проводов на разных уровнях?

Ответ. Проверять следует указателем или штангой и устанавливать заземление следует снизу вверх, начиная с нижнего провода. При горизонтальной подвеске проверку нужно начинать с ближайшего провода.

Вопрос 206. Какие правила проверки отсутствия напряжения в электроустановках до 1000 В с заземленной нейтралью?

Ответ. При применении двухполюсного указателя проверять нужно как между фазами, так и между каждой фазой и заземленным корпусом оборудования или защитным проводником. Допускается применять предварительно проверенный вольтметр. Не допускается пользоваться контрольными лампами.

Вопрос 207. Являются ли устройства, сигнализирующие об отключенном положении аппарата, блокирующие устройства, постоянно включенные вольтметры и т. п. основными средствами, подтверждающими отсутствие напряжения?

Ответ. Они являются только дополнительными средствами, подтверждающими отсутствие напряжения, и на основании их показаний нельзя делать заключение об отсутствии напряжения.

Вопрос 208. Какой порядок установки заземления?

Ответ. Устанавливать необходимо непосредственно после проверки отсутствия напряжения. Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части.

Вопрос 209. Какой порядок снятия заземления?

Ответ. Снимать надо в обратном порядке: сначала снять его с токоведущих частей, а затем отсоединить от заземляющего устройства.

Вопрос 210. Какие требования Правил при установке и снятии переносных заземлений?

Ответ. Установка и снятие должны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

Вопрос 211. Что должно быть заземлено в электроустановках выше 1000 В?

Ответ. Должны заземляться токоведущие части всех фаз (полюсов) отключенного для работ участка со всех сторон, откуда может быть подано напряжение, за исключением отключенных для работы сборных шин, на которые достаточно установить одно заземление.

При работах на отключенном линейном разъединителе на провода спусков со стороны ВЛ независимо от наличия заземляющих ножей на разъединителе должно быть установлено дополнительное заземление, не нарушаемое при манипуляциях с разъединителем.

Вопрос 212. Как может быть обеспечен видимый разрыв, отделяющий заземленные токоведущие части от токоведущих частей, находящихся под напряжением?

Ответ. Может быть обеспечен отключенными выключателями, разъединителями, отделителями или выключателями нагрузки, снятыми предохранителями, демонтированными шинами или проводами, выкатными элементами комплектных устройств.

Вопрос 213. Какие требования Правил к установке заземлений в электроустановках до 1000 В при работах на сборных шинах РУ, щитов, сборок?

Ответ. Должно быть снято напряжение с шин и шины (за исключением шин, выполненных изолированным проводом) должны быть заземлены.

Вопрос 214. В каких случаях допускается временное снятие заземлений, установленных при подготовке рабочего места?

Ответ. Допускается, если это не требуется по характеру выполняемых работ (измерение сопротивления изоляции и т. п.), что фиксируется в соответствующей строке наряда.

Вопрос 215. Каким работникам разрешается единолично выполнять операции по установке и снятию заземлений в электроустановках до 1000 В?

Ответ. Разрешается выполнять одному работнику, имеющему группу III, из числа оперативного персонала.

Вопрос 216. Каким работникам разрешается устанавливать переносные заземления в электроустановках выше 1000 В?

Ответ. Должны устанавливать два работника: один – имеющий группу IV (из числа оперативного персонала), другой – имеющий группу III. Работник, имеющий группу III, может быть из числа ремонтного персонала, а при заземлении присоединений потребителей – из персонала потребителей. Включать заземляющие ножи может один работник, имеющий группу IV, из числа оперативного персонала. Отключать их и снимать переносные заземления единолично может работник из числа оперативного персонала, имеющий группу III.

Вопрос 217. При обязательном заземлении ВЛ выше 1000 В во всех РУ и секционирующих коммутационных аппаратов, где отключена линия, какие ВЛ допускается не заземлять или заземлять частично?

Ответ. Допускается:

ВЛ 35 кВ и выше с ответвлениями не заземлять на подстанциях, подключенных к этим ответвлениям, при условии, что ВЛ заземлена с двух сторон, а на этих подстанциях заземления установлены за отключенными линейными разъединителями;

ВЛ 6-20 кВ заземлять только в одном РУ или у одного секционирующего аппарата либо на ближайшей к РУ или секционирующему аппарату опоре. В остальных РУ этого напряжения и у секционирующих аппаратов, где ВЛ отключена, допускается ее не заземлять при условии, что на ВЛ будут установлены заземления между рабочим местом и этим РУ или секционирующими аппаратами.

Вопрос 218. Какие требования Правил к установке заземлений на ВЛ до 1000 В?

Ответ. Достаточно установить заземление только на рабочем месте.

Вопрос 219. Что должно быть дополнительно заземлено на рабочем месте каждой бригады?

Ответ. Должны быть заземлены провода всех фаз, а при необходимости и грозозащитные тросы.

Вопрос 220. В каких местах должны быть заземлены провода (тросы) при их монтаже в анкерном пролете, а также после соединения петель на анкерных опорах смонтированного участка ВЛ?

Ответ. Должны быть заземлены на начальной анкерной опоре и на одной из конечных промежуточных опор (перед анкерной опорой конечной).

Вопрос 221. По какой причине не допускается заземлять провода (тросы) на конечной анкерной опоре смонтированного анкерного пролета, а также смонтированного участка ВЛ?

Ответ. Не допускается во избежание перехода потенциала от грозовых разрядов и других перенапряжений с проводов (тросов) готового участка ВЛ на следующий, монтируемый ее участок.

Вопрос 222. Какие провода подлежат заземлению на ВЛ с расщепленными проводами?

Ответ. Подлежит заземлению в каждой фазе только один провод; при наличии изолирующих распорок заземлять требуется все провода фазы.

Вопрос 223. Где на одноцепных ВЛ на рабочих местах необходимо устанавливать заземление?

Ответ. Необходимо устанавливать на опоре, на которой ведется работа, или на соседней. Допускается установка заземлений с двух сторон участка ВЛ, на котором работает бригада, при условии, что расстояние между заземлениями не превышает 2 км.

Вопрос 224. В каких случаях трос должен быть заземлен?

Ответ. Должен быть заземлен при работах на изолированном от опоры молниезащитном тросе или конструкции опоры, когда требуется приближение к этому тросу на расстояние менее I м. Заземление нужно устанавливать в сторону пролета, в котором трос изолирован, или в пролете на месте проведения работ.

Вопрос 225. К каким элементам ВЛ следует присоединять переносные заземления?

Ответ. Следует присоединять на металлических опорах – к их элементам, на железобетонных и деревянных опорах с заземляющими спусками – к этим спускам после проверки их целости. На железобетонных опорах, не имеющих заземляющих спусков, можно присоединять заземления к траверсам и другим металлическим элементам опоры, имеющим контакт с заземляющим устройством.

Вопрос 226. Когда допускается присоединять переносные заземления в электросетях до 1000 В с заземленной нейтралью?

Ответ. Допускается присоединять при наличии повторного заземления нулевого провода к этому нулевому проводу.

Вопрос 227. При каком условии переносное заземление на рабочем месте можно присоединять к заземлителю?

Ответ. Можно присоединять к заземлителю, погруженному вертикально в грунт не менее чем на 0,5 м. Не допускается установка заземлителей в случайные навалы грунта.

Вопрос 228. На какие элементы ремонтируемой ВЛ до 1000 В при работах, выполняемых с опор или с телескопической вышки без изолирующего звена должно быть установлено заземление?

Ответ. Должно быть установлено как на провода ремонтируемой линии, так и на все подвешенные на этих опорах провода, в том числе на неизолированные провода линий радиотрансляции и телемеханики.

Вопрос 229. Кто должен устанавливать и снимать переносные заземления, а также включать заземляющие ножи на ВЛ, отключенных для ремонта?

Ответ. Должны работники из числа оперативного персонала: один, имеющий группу IV (на ВЛ выше 1000 В) или группу III (на ВЛ до 1000 В), второй, имеющий группу III. Допускается использование второго работника, имеющего группу III, из числа ремонтного персонала, а на ВЛ, питающих потребителя, из числа персонала потребителя. Отключать заземляющие ножи разрешается одному работнику, имеющему группу III, из числа оперативного персонала.

Вопрос 230. Кому предоставлено право устанавливать переносные заземления на рабочих местах на ВЛ?

Ответ. Предоставлено право производителю работ с членом бригады, имеющим группу III. Снимать заземления могут по указанию производителя работ два члена бригады, имеющие группу III.

Вопрос 231. На какие элементы электроустановки должны быть вывешены плакаты «Заземлено»?

Ответ. Должны быть вывешены на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления коммутационными аппаратами.

Вопрос 232. Какие должны быть расстояния от временных ограждений до токоведущих частей в электроустановке без снятия напряжения?

Ответ. Должны быть не менее указанных в табл 1.1. В электроустановках 6-10 кВ это расстояние может быть уменьшено до 0,35 м.

Вопрос 233. Какие меры допускается применить в электроустановках до 20 кВ при невозможности оградить токоведущие части щитами?

Ответ. Допускается применение изолирующих накладок, помещаемых между отключенными и находящимися под напряжением токоведущими частями. Эти накладки могут касаться токоведущих частей, находящихся под напряжением.

Вопрос 234. Какие надписи или плакаты должны быть на временных ограждениях?

Ответ. Должны быть нанесены надписи «Стой! Напряжение» или укреплены соответствующие плакаты.

Вопрос 235. Какие работники должны устанавливать и снимать изолирующие накладки?

Ответ. Должны два работника, имеющие группы IV и III. Старший из них должен быть из числа оперативного персонала.

Вопрос 236. Какие плакаты должны быть вывешены на ограждениях камер, шкафах и панелях, граничащих с рабочим местом?

Ответ. Должны быть вывешены плакаты «Стой! Напряжение».

Вопрос 237. Как должно быть ограждено рабочее место (с оставлением проезда, прохода) в ОРУ при работах, проводимых с земли, и на оборудовании, установленном на фундаментах и отдельных конструкциях?

Ответ. Должно быть ограждено канатом, веревкой или шнуром из растительных либо синтетических волокон с вывешенными на них плакатами «Стой! Напряжение», обращенными внутрь огражденного пространства.

Вопрос 238. В каких случаях ограждать рабочее место в ОРУ не требуется?

Ответ. Не требуется ограждать при работах во вторичных цепях по распоряжению.

Вопрос 239. На каких участках ОРУ необходимы плакаты?

Ответ. Необходимы на участках конструкций, по которым можно пройти от рабочего места к граничащим с ним участкам, находящимся под напряжением, плакаты «Стой! Напряжение».

На участках конструкций, граничащих с той конструкцией, по которой разрешается подниматься, внизу должен быть вывешен плакат «Не влезай! Убьет».

На стационарных лестницах и конструкциях, по которым для проведения работ разрешено подниматься, должен быть вывешен плакат «Влезать здесь».

На подготовленных рабочих местах в электроустановках должен быть вывешен плакат «Работать здесь».

Вопрос 240. Кто может устанавливать плакаты в ОРУ?

Ответ. Может устанавливать работник, имеющий группу III, из числа ремонтного персонала под руководством допускающего.

Электробезопасность автотранспортных предприятий. Организационные и технические мероприятия по обеспечению электробезопасности

Организационные и технические мероприятия по обеспечению электробезопасности

В целях обеспечения безопасности работ в действующих электроустановках принимают следующие организационные меры: назначают лиц, ответственных за организацию и производство работ; оформляют наряд или распоряжение; организуют допуск к проведению работ и надзор за их проведением; оформляют перерывы в работе, переводы на другие рабочие места и устанавливают время окончания работ.

Право выдачи нарядов на производство работ в действующих электроустановках предоставляется электротехническому персоналу, имеющему квалификационную группу не ниже IV (электроустановки до 1000 В), на основе распоряжения главного механика АТП.

Без наряда, по распоряжению, переданному непосредственно или по телефону, могут выполняться работы без снятия напряжения вдали от токоведущих частей, находящихся под напряжением, кратковременные и небольшие по объему работы со снятием и без снятия напряжения с электроустановки, выполняемые оперативным персоналом или под его наблюдением. Распоряжение фиксируется в оперативном журнале.

При работах со снятием напряжений в действующих электроустановках или вблизи них должны выполняться следующие технические мероприятия:

1. отключение всей или части электроустановки от источника питания электроэнергией;
2. механическое запирание приводов отключенных коммутационных аппаратов, снятие предохранителей, отсоединение концов питающих линий и другие мероприятия, обеспечивающие невозможность ошибочной подачи напряжения к месту работы;
3. установка знаков безопасности (смысловые значения, изображение и места установки знаков безопасности даны в ГОСТ 12.4.026) и ограждений, остающихся под напряжением токоведущих частей, к которым в процессе работы можно прикоснуться или приблизиться на недопустимое расстояние;
4. наложение заземлений и ограждение.

Работы на токоведущих частях, находящихся под напряжением, и вблизи них должны проводиться по наряду не менее чем двумя лицами под непрерывным надзором. При выполнении работ необходимо обеспечить безопасное расположение работающих. Они должны обязательно пользоваться защитными средствами и приспособлениями и иметь одежду с опущенными и застегнутыми у кистей рук рукавами и головной убор.

При наложении переносного заземления необходим ряд подготовительных работ: выбор места наложения заземления; проверка отсутствия напряжения; очистка места наложения заземления от краски. Кроме того, перед накладкой заземляющих проводников на отключенные токоведущие части электрооборудования необходимо их предварительно присоединить к стационарному заземляющему устройству. Наложение переносных заземлений должно производиться с помощью оперативной штанги. В электроустановках до 1000 В операции наложения и снятия заземления могут выполняться без использования оперативных штанг, но при этом персонал должен пользоваться диэлектрическими перчатками.

Снимают переносное заземление после окончания ремонтных работ в обратном порядке, т. е. сначала необходимо снять заземляющие проводники с токоведущих частей, а затем отсоединить их от стационарного заземляющего устройства.

Защита от опасного воздействия статического электричества

На АТП электростатические заряды возникают при операциях с автомобильным топливом, работе станков и машин с ременной передачей, при обработке диэлектрических материалов и во многих других случаях. Статическое электричество часто является причиной взрывов и пожаров. Особенно многочисленны случаи с гибелью или тяжелым травмированием людей при воспламенении от разрядов статического электричества горючих сред. Были случаи загорания при наливе автомобильного топлива в небольшие диэлектрические емкости и стеклянные бутылки. Наблюдались случаи взрывов баллонов с горючими газами из-за электризации частиц окалины. Иногда воспламеняется горючая среда от искрового разряда с человека.

Статическое электричество препятствует нормальному ходу технологического процесса, создает помехи в работе различных электронных приборов, вызывает преждевременное изнашивание покрышек автомобилей, оказывает воздействие на человека, вызывая угнетенное и даже шоковое состояние, приводит к заболеваниям нервной системы.

Имеется большой арсенал эффективных средств защиты от опасного проявления разрядов статического электричества. Они подразделяются на коллективные и индивидуальные.

К средствам коллективной защиты относятся: заземляющие устройства, централизаторы (индукционные, высоковольтные, лучевые, аэродинамические), увлажняющие устройства (испарительные, распылительные), антиэлектростатические вещества (вводимые в объем, наносимые на поверхность) и экранирующие устройства (козырьки и перегородки).

В качестве средств индивидуальной защиты применяются специальные антиэлектростатические одежда и обувь, антиэлектростатические предохранительные приспособления (кольца, браслеты) и средства защиты рук.

Общие технические требования к средствам защиты от статического электричества установлены ГОСТ «ССБТ. Средства защиты от статического электричества. Общие технические требования».

Рассмотрим наиболее распространенные средства защиты на АТП. Самым простым и доступным средством защиты является заземляющее устройство. Оно позволяет отводить электростатические заряды со стенок трубопроводов, емкостей, фильтров и другого оборудования. При этом разность потенциалов между проводящим оборудованием и землей становится равной нулю.

Заземляющие устройства должны применяться независимо от других средств защиты на всех объектах, на которых возможно возникновение или накопление электростатических зарядов. При выполнении заземляющих устройств необходимо соблюдать требования ГОСТ и ПУЭ.

Для полной гарантии надежности заземления сопротивление заземляющего устройства, предназначенного исключительно для защиты от статического электричества, должно быть не выше 100 Ом. Его допускается объединять с заземляющими устройствами для электрооборудования и вторичных проявлений молнии.

Следует отметить, что заземляющие устройства только частично обеспечивают безопасность операций с автомобильным топливом, так как эти устройства в основном предотвращают наружные разряды. Из-за низкой удельной электропроводимости автомобильного топлива (8—13 См/м) в них остается значительная часть электростатического заряда, поэтому внутри приемных емкостей возможны опасные разряды.

Неметаллическое оборудование считается электростатически заземленным, если сопротивление растеканию тока на землю с любых точек его внутренней и внешней поверхностей не превышает 107 Ом при относительной влажности воздуха не более 60%.

Для обеспечения пожарной безопасности необходимо заземлять тележки и электрокары, используемые для перевозки сосудов с горючими жидкостями и веществами. Для этой цели можно использовать металлическую цепочку или антистатический ремень. Можно изготавливать колеса рассматриваемых машин из электропроводной резины (например, марки КР-245). Заземлять движущуюся автоцистерну надо также с помощью металлической цепочки или антистатического ремня. В то же время следует помнить, что это заземление не является надежным на дороге с асфальтовым покрытием, где контакт между цепочкой или ремнем и дорогой отсутствует. Поэтому на месте загрузки или выгрузки автоцистерны ее необходимо заземлить до того, как будет открыт люк. Более безопасным является присоединение к заземлению проводника, постоянно закрепленного на автоцистерне. Если такого проводника у автоцистерны нет, можно использовать любой металлический провод, удовлетворяющий с точки зрения механической прочности. Подсоединять его следует вначале к автоцистерне, а затем уже к заземлителю. Если присоединить проводник сначала к заземлителю, а затем к автоцистерне, то у поверхности цистерны может произойти искровой разряд с электростатически заряженного корпуса автоцистерны на присоединенный заземленный проводник. Это может вызвать воспламенение паров горючей жидкости.

При наполнении бочек, канистр, бидонов и других емкостей горючими жидкостями их следует устанавливать на заземленный металлический лист, а при опорожнении их желательно соединять с заземляющим устройством с помощью гибкого провода со струбциной.

Увлажняющие устройства применяют для повышения относительной влажности воздуха, так как при относительной влажности воздуха 70 % и более на материалах скапливается достаточное количество влаги, чтобы предотвратить накопление электростатических зарядов. Можно применять общее и местное увлажнение (например, увлажнение ремня станков и машин с ременной передачей). Следует, однако, отметить, что увеличение относительной влажности воздуха дает эффект только для гидрофильных материалов, адсорбирующих на своей поверхности пленку влаги. Для устранения электростатических зарядов с гидрофобных материалов (сера, парафин, масла и другие углеводороды), не адсорбирующих водяные пары и поэтому не образующих проводящие пленки, а также с нагретых поверхностей этот способ неэффективен.

Антиэлектростатические вещества используют для снижения удельного объемного и поверхностного электрического сопротивления материалов. При их использовании удельное объемное электрическое сопротивление материалов должно быть не более 107 Ом, а поверхностное электрическое сопротивление не более 109 Ом.

Для снижения удельного электрического сопротивления автомобильных топлив и других углеводородных жидкостей используют антиэлектростатические присадки АСХ-2, «Сигбол», АСП-1. В жидкости для промывки деталей можно вводить присадку «Аккор-1».

Снижения удельного объемного электрического сопротивления твердых диэлектриков можно добиться введением электропроводящих наполнителей (ацетиленовая сажа, графит, алюминиевая пудра и др.). Добавка 20 % ацетиленовой сажи снижает удельное сопротивление на 10—11 порядков. Широко используется сажа ДГ-100 и графит марок ЛС-1 и С-1.

Для снижения поверхностного электрического сопротивления наносят электропроводящие покрытия. В качестве электропроводящих покрытий используют металлические пленки и электропроводные эмали. Удельное электрическое сопротивление эмали ХС-928 не более 10 Ом-м, эмали АК-562 не более 5—10 Ом-м и эмали ХС-5132 не более 103 Ом-м. Эмаль ХС-5132 маслобензостойкая. Она устойчива к длительному воздействию парожидкостной среды дизельного топлива, сырой нефти и других нефтепродуктов. Покрытия из этой эмали существенно не меняют своего электрического сопротивления даже при длительном пребывании в атмосфере острого пара давлением 0,29 МПа. Эмали наносят в два слоя так, чтобы общая толщина пленки составляла 100—170 мкм.

Для предупреждения формирования воспламеняющих разрядов с человека уменьшают электрическое сопротивление его одежды, обуви и пола. Антиэлектростатическую специальную одежду изготавливают из материала с поверхностным электрическим сопротивлением не более 107 Ом. Электрическое сопротивление между токопроводящим элементом одежды и землей должно быть 106—108 Ом.

Антиэлектростатическая обувь должна иметь электрическое сопротивление между подпятником и ходовой стороной подошвы также 106—109 Ом.

Непрерывный отвод электростатических зарядов с тела человека может обеспечиваться только на электропроводном полу. Покрытие пола считается электропроводным, если электрическое сопротивление между установленным на полу электродом площадью 50 см2, прижатым к нему силой 250 Н, и контуром заземления не превышает 107 Ом. К электропроводным покрытиям относятся покрытия из бетона толщиной до 3 см, из специального бетона и пенобетона, ксилолита, электропроводной резины марок ИР-53, КР-388, антиэлектростатического линолеума и др.

В тех случаях, когда обувь неэлектропроводна, для отвода электростатических зарядов целесообразно использовать антиэлектростатические кольца и браслеты, соединенные с землей. Электрическое сопротивление в цепи «человек—земля» в этом случае должно быть 106—107 Ом.

При выборе средств защиты от статического электричества надо иметь в виду, что они должны исключить возникновение искровых разрядов с энергией, превышающей 40 % минимальной энергии зажигания окружающей среды, или с зарядом в импульсе, превышающем 40 % воспламеняющего значения заряда в импульсе для окружающей среды. Кроме того, необходимо соблюдать общие требования искробезопасности разрядов статического электричества, установленные ГОСТ 12.1.018 «ССБТ. Статическое электричество. Искробезопасность. Общие требования».

Оценивать степень электризации можно с помощью приборов МИЭП-1, МИЭП-2, СМ-2/С-95, ИСЭП-9, П2-2, ВИНЭП и ДЭС во взрывозащищенном исполнении.

Обеспечение безопасности при производстве работ в действующих электроустановках. Технические мероприятия, обеспечивающие безопасность работ со снятием напряжения

Со снятием напряжения должны быть в указанном порядке выполнены следующие технические мероприятия :

1. произведены необходимые отключения и приняты меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационных аппаратов;
2. на приводах ручного и на ключах дистанционного управления коммутационных аппаратов должны быть вывешены запрещающие плакаты ;
3. проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены;
4. установлено заземление (включены заземляющие ножи или установлены переносные заземления);
5. вывешены указательные плакаты «Заземлено», ограждены при необходимости рабочие места и оставшиеся под напряжением токоведущие части, вывешены предупреждающие и предписывающие плакаты .

Отключения

При подготовке рабочего места должны отключаться :

1. токоведущие части , на которых будут производиться работы ;
2. не огражденные токоведущие части, к которым возможно случайное приближение людей, машин и механизмов на недопустимые расстояния ;
3. цепи управления и питания приводов, а также закрыт воздух, снят завод пружин и грузов у приводов коммутационных аппаратов.

В электроустановках напряжением выше 1 кВ с каждой стороны , с которой коммутационным аппаратом на рабочее место может быть подано напряжение, должен быть видимый разрыв (отключением разъединителей, снятием предохранителей, отсоединением или снятием шин и проводов и т.п.).

Видимый разрыв может отсутствовать в КРУ и КРУЭ (с выкатными тележками или при наличии надежного механического указателя гарантированного положения контактов).

Силовые трансформаторы и трансформаторы напряжения, связанные с выделенным для работ участком должны быть отключены и схемы их разобраны со стороны других своих обмоток для исключения возможности обратной трансформации.

После отключения коммутационных аппаратов необходимо визуально убедиться в их отключении и отсутствии шунтирующих перемычек.

Для предотвращения ошибочного или самопроизвольного включения коммутационных аппаратов, в электроустановках выше 1 кВ , принимаются следующие меры :

1. ручные приводы в отключенном положении запираются на механический замок ;
2. у разъединителей, управляемых оперативной штангой запираются на замок стационарные ограждения;
3. у приводов и аппаратов с дистанционным управлением отключаются силовые цепи и цепи управления , а у пневматических приводов , кроме того, на подводящем трубопроводе сжатого воздуха закрывается и запирается на механический замок, задвижка и выпускается воздух , при этом спускные клапаны оставляются в открытом положении.
4. у грузовых и пружинных приводов включающие груз или пружины приводятся в нерабочее положение ;
5. вывешиваются запрещающие плакаты .

В электроустановках напряжением до 1 кВ со всех токоведущих частей, на которых будет проводиться работа, напряжение снимается отключением коммутационных аппаратов с ручным приводом (при наличии предохранителей - снятием последних). Предотвращение ошибочного включения осуществляется запиранием рукояток или дверец шкафа, закрытие кнопок, установка изолирующих накладок между контактами и др . При снятии напряжения аппаратом с дистанционным управлением - размыкается вторичная цепь включающей катушки.

Эти меры можно заменить отсоединением шин, проводов, кабеля от коммутационного аппарата либо оборудования, на котором предстоит работать. Далее вывешиваются запрещающие плакаты.

Отключенное положение аппаратов до 1 кВ с недостающими для осмотра контактами определяется проверкой отсутствие напряжения на их зажимах .

Вывешивание запрещающих плакатов

На приводах аппаратов с ручным управлением, у снятых предохранителей вывешиваются плакаты «Не включать! Работают люди».

На задвижках пневматических приводов - «Не открывать! Работают люди».

Плакаты вывешиваются на ключах и кнопках дистанционного и местного управления, на автоматах или у места снятых предохранителей цепей управления и силовых цепей питания приводов коммутационных аппаратов.

На приводах разъединителей, которыми отключена ВЛ или КЛ вывешивается плакат «Не включать! Работа на линии».

Проверка отсутствия напряжения

Проверять отсутствие напряжения необходимо указателем напряжения.

В электроустановках напряжением выше 1 кВ пользоваться указателем напряжения необходимо в диэлектрических перчатках .

В эл.установках 35 кВ и выше можно пользоваться изолирующей штангой, прикасаясь ею несколько раз к токоведущим частям (отсутствие искрения и потрескивания указывает на отсутствие напряжения).

На одно-ценных ВЛ напряжением 330 кВ и выше достаточным признаком отсутствия напряжения является отсутствие коронирования.

В распределительных устройствах проверку отсутствия напряжения разрешается проводить единолично работнику из числа оперативного персонала с группой IV в электроустановках напряжением выше 1 кВ и с группой III - в электроустановках напряжением до 1 кВ .

На ВЛ проверку должны выполнять 2 работника: с группой IV и III на ВЛ напряжением выше 1 кВ и с группой III на ВЛ напряжением до 1 кВ.

Проверку отсутствия напряжения выверкой схемы в натуре разрешается:

1. в ОРУ, КРУ, КТП наружной установки, на ВЛ - при тумане, дожде, снегопаде в случае отсутствия специальных указателей;
2. в ОРУ 330 кВ и выше и на двух цепных ВЛ 330 кВ и выше.

В электроустановках напряжением до 1кВ с заземленной нейтралью при применении 2-х полюсного указателя проверять отсутствие напряжения нужно как между фазами, так и между каждой фазой и заземленным корпусом оборудования или защитным проводником (допускается применять предварительно проверенный вольтметр).

Устройства, сигнализирующие об отключении аппаратов, блокирующие устройства, постоянно включенные вольтметры и т.п. являются дополнительными средствами и на основании их показаний нельзя делать заключение об отсутствии напряжения.

Установка заземления

Устанавливать заземления на токоведущие части, где будет производиться работа необходимо непосредственно после проверки отсутствия напряжения. Переносное заземление сначала присоединяется к заземляющему устройству, а затем, после проверки отсутствия напряжения, устанавливается на токоведущие части .

Снимать переносное заземление необходимо в обратной последовательности : сначала снять его с токоведущих частей, а затем отсоединить от заземляющего устройства.

Установка и снятие переносных заземлений должна осуществляться в диэлектрических перчатках с применением в электроустановках выше 1 кВ изолирующей штанги . Закреплять зажимы переносных заземлений необходимо этой же штангой или руками в диэлектрических перчатках.

Заземляться должны токоведущие части всех фаз (полюсов) отключенного для работ оборудования со всех сторон, откуда может быть подано напряжение.

На сборных шинах достаточно установить одно заземление.

Заземленные токоведущие части должны быть отделены от токоведущих частей, находящихся под напряжением видимым разрывом (отключенными разъединителями, снятыми предохранителями, демонтированными шинами или проводами, выкатными элементами КРУ).

Непосредственно на рабочем месте заземление устанавливается дополнительно, когда токоведущие части могут оказаться под наведенным напряжением.

Переносные заземления присоединяются к токоведущим частям, очищенным от краски.

В электроустановках напряжением до 1 кВ операции по установке и снятию заземлений разрешается выполнять одному работнику с группой III из числа оперативного персонала.

В электроустановках напряжением выше 1 кВ устанавливать переносные заземления должны два работника с группой IV и III.из числа оперативного персонала (второе лицо может быть из числа ремонтного персонала). Включать заземляющие ножи может один работник с группой IV из числа оперативного персонала.

Отключать заземляющие ножи и снимать переносные заземления единолично может работник с группой III из числа оперативного персонала .

ВЛ напряжением выше 1 кВ заземляется во всех распредустройствах.

На ВЛ напряжением до 1 кВ достаточно установить заземление только на рабочем месте.

Примеры установки заземлений в схемах электроустановок приведены в Приложении 5.

Ограждение рабочего места; вывешивание плакатов

В электроустановках на приводах коммутационных аппаратов , при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, а также на ключах и кнопках их дистанционного управления должны быть вывешены плакаты «Заземлено» .

Для временного ограждения токоведущих частей, оставшихся под напряжением, могут применяться щиты, ширмы, экраны и т.п., изготовленные из изоляционных материалов. На временных ограждениях должны быть нанесены надписи «Стой! Напряжение» или укреплены соответствующие плакаты.

На ограждениях камер, шкафов и панелях, граничащих с рабочим местом, должны быть вывешены плакаты «Стой! Напряжение».

В ОРУ рабочее место ограждается (с оставлением проезда, прохода) канатом, веревкой или шнуром из растительных или синтетических волокон с вывешенными на них плакатами «Стой! Напряжение», обращенными внутрь огражденного пространства.

В ОРУ на конструкциях, граничащих с той, на которой разрешается подниматься, внизу должен вывешиваться плакат «Не влезай! Убьет», а на стационарных лестницах и конструкциях, по которым разрешено подниматься - «Влезать здесь».

На подготовленных рабочих местах в электроустановках должен быть вывешен плакат «Работать здесь».

Не допускается убирать или переставлять до полного окончания работы плакаты и ограждения, установленные при подготовке рабочего места допускающим.
