Чем отличается нулевой провод от заземления. Заземление и зануление: назначение, отличие, особенности

Заземление и зануление электроустановок — основа всех безопасных подключений! На первом плане всегда должна быть . Можно не подключить фазу в трехфазном электродвигателе — полбеды: сгорает обмотка статора. Но неподключенное заземление и зануление — это преступная халатность. Такая требовательность обязательна для помещений с повышенной опасностью, особо опасных, в технологических процессах, где пробой фазного провода на корпус влечет за собой тяжелые последствия. Вообще каждая электроустановка напряжением выше 50V переменного тока должна заземляться.

Предлагаю рассмотреть заземление и зануление электроустановок на примере работы электродвигателя.

зануление

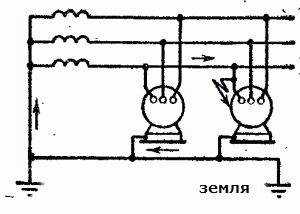

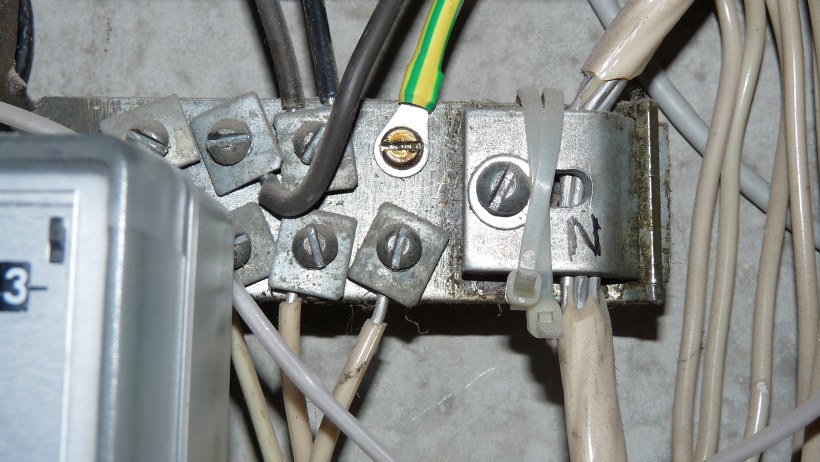

Знакомый агрегат, скажем, в чугунной оболочке с клеммной коробкой для кабеля, где есть болтовой контакт, связанный с корпусом (Рис. 1). Этот контакт предусмотрен для нулевого защитного проводника , уходящего на нулевую шину вводного шкафа. Попала фаза на корпус — ток короткого замыкания — автомат отключает подачу напряжения. На этом основана работа зануления. Только не надо путать защитное зануление с нулевым рабочим проводником: синий провод подключен к нулевым клеммам «звезды», его можно использовать для . Но в былые времена, когда еще не было узо, в его цепь подключалось реле на 110V. Когда пропадала фаза, на «нуле звезды» появлялось напряжение, включающее это реле. Реле, в свою очередь, отключало катушку контактора на электроустановку.

заземление

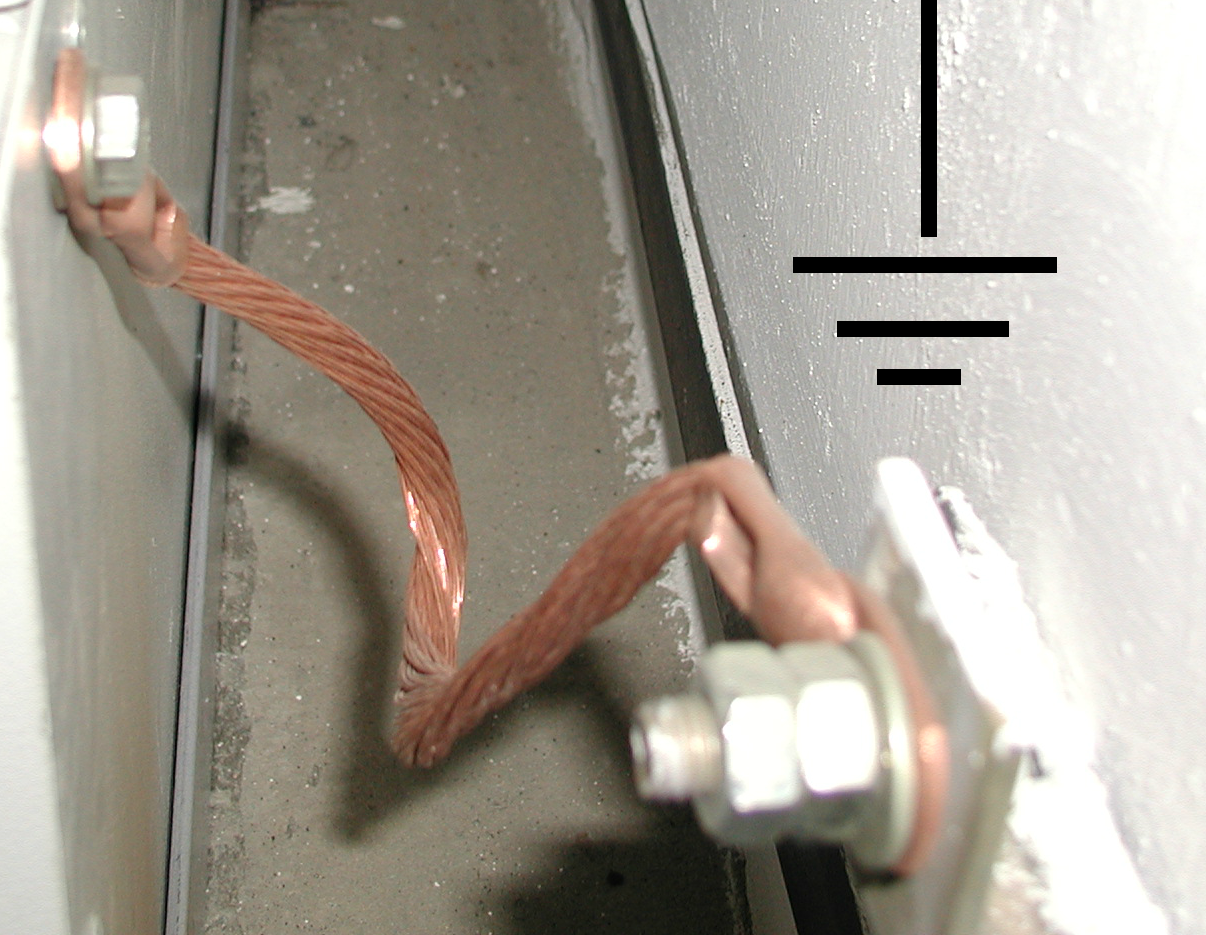

Заземление электроустановок подразумевает надежный контакт всех токопроводящих конструкций, которые могут оказаться под напряжением, заземляющим проводником . На корпусе нашего электромотора есть болтовой контакт для заземляющего проводника, подключаемого к системе конструкций, уже представляющей заземляющий контур, иначе непосредственно к искусственному контуру заземления. Суть заземления заключается в том, чтобы добиться снижения до безопасного значения возникшего потенциала, созданного утечкой тока, на металлических частях электроустановок.
В результате заземления электрический ток растекается по земле, создавая шаговое напряжение . Правильно установленный контур заземления исключает действие шагового напряжения на человека, однако для крупного рогатого скота может представлять опасность разность потенциалов. Поэтому в местах его содержания еще осуществляют выравнивание потенциалов. Выравнивание представляет собой своеобразную решетку из металлических прутьев, сваренную под полом стойла, также соединенную с заземляющим контуром.
Иногда заземление применяется для .

В электротехнике защитное заземление и зануление имеет разное значение. Люди не знакомые с определениями этих понятий ошибочно полагают, что они имеют отношение к выполнению одинаковых функций. В статье пойдет речь об отдельном определении каждого понятия, а также выведения их основных различий.

Прежде чем дать ответ на вопрос, чем отличается заземление от зануления, рассмотрим каждое понятие отдельно. Заземление – это специальное соединение электроустановок с землей. Цель этого соединения является снижение резкого скачка напряжения в электрической сети. Оно используется в той цепи, где нейтраль будет изолирована. Когда будет установлено подходящее заземляющее оборудование, то избыточный ток, который поступает в сеть, будет уходить в землю по отводящим контактам. Сопротивление этой части должно быть относительно низким, чтобы ток был поглощен без остатка.

Также функция защитного заземления электроустановок позволяет увеличить объем аварийного тока замыкания, несмотря на то, что это противоречит его назначению. Заземлитель с большим сопротивлением слабый ток замыкания может не воспринять, только со специальными защитными приборами. В таком случае, когда будет аварийная ситуация, установка будет под напряжением, что может представлять большую опасность для здоровья человека в этом помещении. Назначение защитных электроустановок также рассчитано на отведение блуждающего тока в электрической сети.

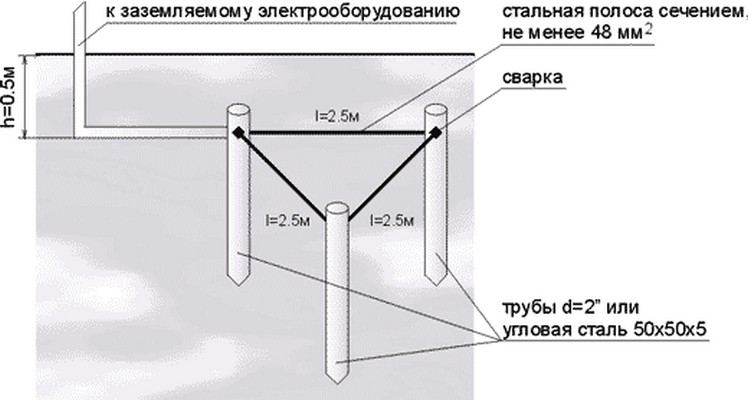

Заземлитель является особым проводником, который может состоять из одного или нескольких элементов. Обычно они соединены между собой электропроводящим материалом и заключены в землю, которая поглощает проходящий заряд. В качестве заземляющих проводников может использоваться сталь и медь. По нормам ПУЭ данная мера защиты в обязательном порядке должна делаться в современных жилых домах, а также рабочих помещениях, заводах, в общественных заведениях и других зданиях различного назначения.

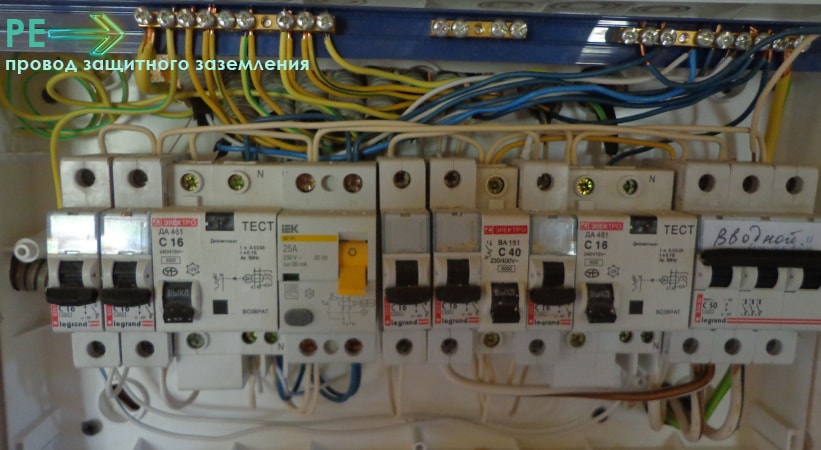

В большинстве домов современного образца установлены схемы заземления. Однако их может не быть в старых зданиях. В такой ситуации специалисты рекомендуют заменить проводку трехжильным кабелем с заземляющим проводом, подключив защитную электроустановку. Бывают ситуации, когда нет возможности сделать монтаж полноценного заземляющего контура. В современной электротехнике может использоваться специальное портативное оборудование – переносной заземляющий штырь (шина). Их действие соответствует стандартному заземляющему устройству жилых домов или отводов. Такое устройство имеет хорошее практическое значение, легко подвергается монтажу и переноске, починке, а также имеет широкий функционал.

Функцию заземления могут выполнять несколько самостоятельных групп защитного оборудования. Грозозащитные. Они служат для того, чтобы быстро отводить импульсный высокий заряд от молнии. Зачастую их применение необходимо в разрядниках и современных молниеотводах. Рабочие. Такая группа позволяет поддерживать в нужном режиме работу всех электроустановок при разных условиях (нормальные и аварийные).

Защитные. Данная группа оборудования нужна для предотвращения прямого контакта людей и животных с электрическим зарядом, который возникает в результате механического повреждения фазы в проводе. Они позволяют предотвратить множество несчастных случаев, которые могли бы быть, если проблемы с силовой линией не были замечены своевременно.

Заземлители условно разделены на искусственные и естественные. Искусственные электроустановки представляют собой специальные конструкции, которые делаю специально для того, чтобы увести избыточный ток сети в землю, обеспечив защиту своему дому. Их могут производить на заводе или делаться самостоятельно, используя стальные элементы.
Естественными заземлителями является грунт, фундамент под зданием или же дерево возле дома.

Видео «В чем отличия»

Понятие зануления

Занулением может называться соединение отдельных металлических деталей, которые не находятся под воздействием постоянного напряжения, либо с заземленной нейтралью понижающего источника трехфазного тока, либо при заземленном генераторе однофазного тока. Таким образом, высокие скачки напряжения будут отводиться к трансформатору или к отдельному щитку для поглощения. Обычно зануление делается в электроустановках с заземленной нейтралью. Оно позволяет при пробое изоляционного слоя на проводе и коротком замыкании быстро сработать автоматическому выключателю или отреагировать другому защитному оборудованию.

Достаточно часто устанавливают дополнительные устройства защитного отключения. Они будут срабатывать при разной силе тока по фазе и «нулю» силового провода. Такое оборудование может быть установлено вместе с автоматическим выключателем. В таком случае, после пробоя жилы может одновременно сработать оба устройства или же сработает элемент более быстрого действия.

Обычно зануление применяется по правилам устройства электроустановок для промышленного оборудования. Данный вид защиты не является гарантом безопасности здания. Если поврежденная фаза попадет на внешнюю часть устройства, тогда ток никуда не уйдет. Впоследствии произойдет сопряжение сразу двух фаз, что приводит к короткому замыканию в электрической сети. Зануление не создает защиту от тока для человека. Условно это специфический индикатор неполадки или повреждения силовой линии, который предупреждает возгорание при коротком замыкании.

В жилых домах и квартирах совсем не обязательно делать зануление, так как это наоборот может иметь ряд негативных последствий. Например, если в кабеле сгорит нулевая жила, то большинство бытового оборудования и техники также сгорит. Это связано с резким скачком высокого напряжения в электрической сети.

Главные отличия

В первую очередь нужно отметить, что зануление и заземление имеют совершенно разное назначение и действие. Основная разница этих защитных мер – это их назначение.
Заземление служит более эффективным и надежным способом защиты жилого дома от скачка напряжения, чем метод зануления. Различие в их назначении, позволяет выбрать из них тот способ предохранения, который больше подходит в конкретной ситуации. Можно сразу сделать в жилом доме оба варианта защиты. Однако следует отметить, что обычно предпочтение отдают именно заземлению, считая, что этот метод необходим в любом случае.

Заземление позволяет создать защиту сети, быстро снизить напряжение переменного тока в сети до нормального стабильного значения. Тогда как зануление будет способствовать более быстрому отключению цепи, которая была под напряжением, где фактически произошел сбой на линии. Также большой разницей является тот факт, что способы их монтажа имеют разную степень сложности.

Создание зануления в жилом доме, и подключение специального оборудования требует более глубоких познаний об электротехнике. Чтобы этот метод защиты сработал правильно, нужно сделать все правильно. Определить точку зануления очень важно, так как в противном случае могут быть негативные последствия. При достаточно следовать четким указаниям или инструкциям. Их конструкция достаточно простая.

Способ заземления не имеет зависимости от фазности электрических приборов и различных устройств, так как они имеют одинаковую схему установки. Также схемы создания заземления имеют большее разнообразие, в отличие от зануления, что позволяет подобрать более подходящий вариант в конкретной ситуации. Еще одно их различие заключается в том, что заземление направлено обеспечивает выравнивание потенциалов, а зануление реагирует на такое изменение обесточиванием сети.

Привет, друзья. Сегодня поговорим о том, что такое заземление электроустановок и что такое зануление электроустановок. Как не допустить поражение человека электрическим током . Рассмотрим некоторые термины, понятия, которые используются при изготовлении защитного заземления и зануления. Также интересная новость. Читайте полностью.

Что случиться с человеком, если он прикоснется к токопроводящей части?

Если человек дотронется до токопроводящих элементов оборудования, в момент их нахождения под напряжением, его может поразить электрическим током. Тоже самое может произойти при прикосновении к металлическим деталям или корпусу, которые могут случайно оказаться под напряжением из-за нарушения изоляции.

Поражение электрическим током, как правило, представляет собой электрическую травму в виде ожога, или электрический удар.

Электрический удар может сопровождаться потерей сознания, остановкой дыхания, кровообращения, в некоторых случаях, смертью.

Меры, позволяющие не допустить поражение человека электрическим током.

Для того, чтобы не попасть под напряжение, необходимо исключить любую возможность прикосновения к токоведущим частям конструкций, оборудования. Для этого их устанавливают на высоте, либо ограждают.

Для безопасности людей, чья деятельность связана с нахождением вблизи электрических установок, все металлические элементы оборудования заземляют или зануляют.

Защитное заземление и защитное зануление

Что такое заземление электроустановок?

Защитное заземление, это специальное соединение металлических нетоковедущих частей оборудования (корпуса например) с землей. Это делается при помощи заземлителя и заземляющих проводников.

Что такое зануление электроустановок?

Защитное зануление, это специальное соединение металлических нетоковедущих частей оборудования с глухозаземлённой нейтралью генератора или трансформатора.

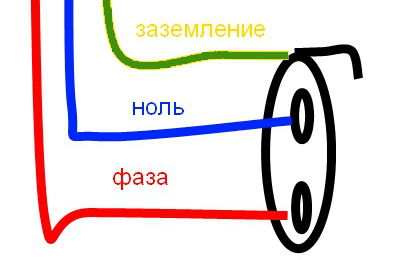

Жилу провода, кабеля защитного заземления принято маркировать желто-зеленым цветом. Жилу зануления, голубым.

Заземление электроустановок и зануление электроустановок

При изготовлении и расчетах защитного заземления, зануления, применяют следующие термины и понятия:

Заземлитель – металлический проводник (провод, кабель итп) или группа проводников находящихся в непосредственном контакте с землей.

Заземляющий проводник – проводник из меди или алюминия, при помощи которого заземляемые элементы оборудования соединяются с заземлителем.

Заземляющее устройство – комплекс, который включат в себя заземляющий проводник, заземлитель.

Сопротивление заземляющего устройства – сумма сопротивления заземлителя (относительно земли) и заземляющих проводников.

Замыкание на землю – не специальное соединение элементов электроустановки, находящихся под напряжением, с землей либо элементами которые неизолированны от земли.

Замыкание на корпус — то же, что и замыкание на землю, только на корпус.

Ток замыкания на землю – электрический ток, входящий в землю вместе замыкания.

Электроустановки с большими токами замыкания на землю – электроустановки работающие от напряжения 1000 и более Вольт, сила однофазного тока замыкания на землю около 500 Ампер, и более.

Электроустановки с малыми токами замыкания на землю – тоже более 1000 В, но ток замыкания на землю максимум 500 А.

Глухозаземленная нейтраль – это нейтраль трансформатора или генератора, которая присоединена к заземляющей конструкции непосредственно или через небольшое сопротивление.

Изолированная нейтраль – не присоединяется к заземляющему устройству, или соединяются при помощи аппаратов, которые будут компенсировать емкостный ток в сети.

Нулевой рабочий проводник , в электроустановках до 1000 Вольт – используется для запитывания электроприемника. Соединяется с глухозаземленной нейтралью трансформатора или генератора и глухозаземленным выводом источника однофазного тока. Или со средней глухозаземленной точкой постоянного источника тока.

Нулевой защитный проводник , в электроустановках до 1000 В – при помощи нулевого проводника, соединяют зануляемые элементы с глухозаземленной нейтралью трансформатора или генератора.

Вроде все Защитное заземление и защитное зануление разобрали, если есть вопросы, спрашивайте в комментариях. Теперь небольшая новость:

Столько праздников в Январе, со всеми и не поздравить. Зародилась у меня мысль – по разгадыванию кроссвордов. Разумеется с призами . Когда? Точной даты пока не скажу, так как кроссворд еще составляется (не все так просто), но в ближайшие 2-3 поста. Подписывайтесь на новости чтобы не пропустить.

Анекдот от проекта:

. Наверно очень трудно развивать свой бизнес, если твоя фамилия – Шарашкин)))

Теперь вы знаете, что такое заземление электроустановок и что такое зануление электроустановок . Скоро на экране – какие бывают системы заземления. Оставайтесь на связи.

P . S . Пригодилась статья?, благодарить не надо, лучше поделитесь ссылкой с друзьями в социальных сетях. Также приветствуются дополнения.

Для квартирного жилья проще сделать зануление, чем обустроить заземляющий контур.

Что такое заземление

Суть заземления заключается в преднамеренном соединении частей электроустановок и заземляющего устройства (как правило, это — конструкции из металлических полос и штырей, снижающие уровень напряжения до безопасного для человека значения).

Для понимания рассмотрим пример. Допустим, в каком-либо электроприборе (стиральная машина, духовой шкаф или иная бытовая техника) при пробое изоляции и возникает напряжение между корпусом прибора и фазой. При наличии устройства заземления, ток не приведет к критичным последствиям при контакте с человеком. Это обусловлено тем, что в качестве приоритетного проводника будет выступать защитное заземление, имеющее очень низкое сопротивление.

Сопротивление человека варьирует на различных участках тела. В среднем при расчете электробезопасности его принимают равным 1 кОм .
Сопротивление заземления согласно ПУЭ 1.7.62 не должно превышать 4 Ом с учетом сопротивления естественных заземлителей и повторных заземлений у потребителей.

Также контур заземления используется в качестве молниезащиты. В этом случае защитное заземление принимает высоковольтное напряжение и передающее его глубоко в грунт.

По назначению заземлители подразделяют на три класса:

• Грозозащитный специализируется на отводе молниеносного напряжения
• Рабочий поддерживает оптимальную работоспособность электрических установок при любых условиях.
• Защитный противостоит поражению живых организмов высоким пробойным напряжением.

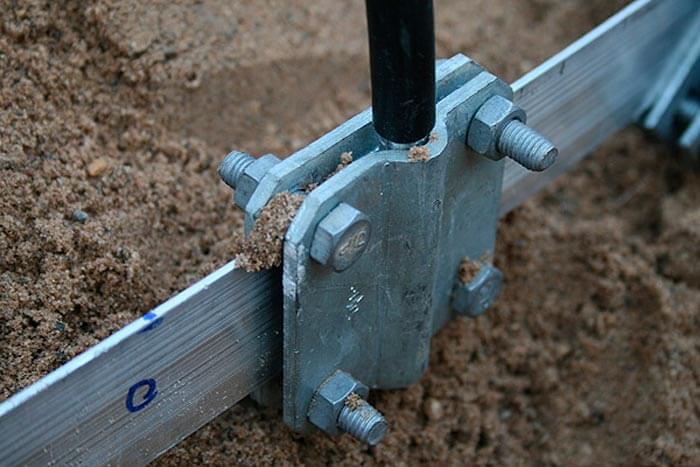

Основные составные части контура — заземлитель и заземляющие проводники. Заземлители могут быть естественными и искусственными. В первом случае, это металлические конструкции, имеющие надежное соединение с землей. Заземлители искусственного происхождения изготавливаются из стальных стержней, труб или уголков, длина которых должна быть не менее 2,5 м. Соединенные сварными швами, они забиваются в землю. Увеличивая число труб (уголков), можно значительно снизить сопротивление контура и сделать его более эффективным.

Что такое зануление

Зануление — это соединением открытых проводящих элементов электрических установок, которые не находятся в нормальном состоянии под напряжением, с глухозаземленным выводом источника однофазного электрического тока (с глухозаземленной нейтральной точкой трансформатора или генератора, в электросетях трехфазного тока; с заземленной точкой источника в электросетях постоянного тока). Данный тип защиты часто используется в квартирах, где отсутствует традиционная система заземления или она имеет устаревший вид.

Зануление бытовой электропроводки выполняется следующим образом:

• На подстанции производится соединение с землей нейтральной точки трансформатора.
• Из трансформатора выходят три линии, подключаемые к домашнему электрощиту.
• Далее, идет распределение по квартирам.

Как действует зануление? Особенность в том, что оно рассчитано на эффект короткого замыкания, которое происходит при попадании напряжения одной из фаз на корпус. Ведь может возникнуть ситуация, когда человек прикасается к корпусу прибора, где уже есть опасное напряжение, а защита еще не сработала. Превращая обычное замыкание на корпус в короткое замыкание, где задействован фазный и нулевой провод, происходит срабатывание защитных устройств и автоматическое отключение поврежденной электроустановки от сети.

Используя данный способ, обязательно . Коммутировать нулевой проводник, который используется в качестве защитного, запрещено .

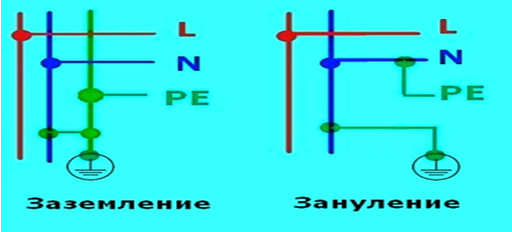

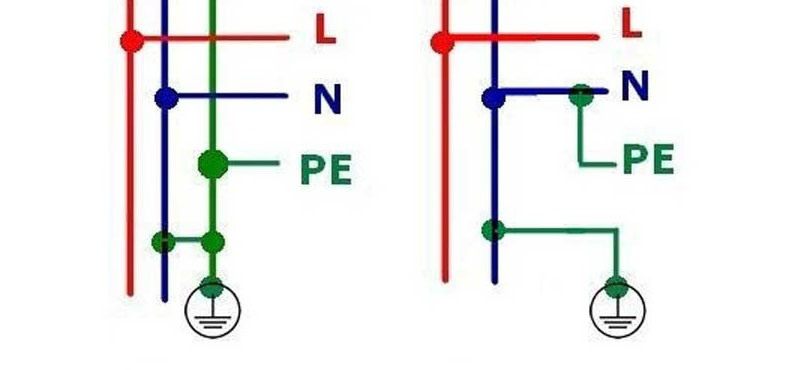

Чем отличается заземление от зануления?

Отличие заземления от зануления имеется, и оно принципиальное. Если смонтировано полноценное заземление, в результате пробоя фазы на корпус, получается быстрое снижение напряжения тока до безопасного минимума для человека.

В случае с занулением, из-за пробоя тока происходит обесточивание определенного участка цепи, и переход короткого замыкания в другую часть или на корпус электроприбора. Риск попадания человека под опасный разряд минимален, но опасность остается.

Видео по теме

Подводя итог, можно отметить, что более надежный способ защиты — заземление. Использование зануления не рекомендуется. Но, в любом случае, к данному вопросу нужно подходить основательно. Ни в коем случае не отождествляйте два различных метода, отличия и принцип работы которых были рассмотрены в данном обзоре. И помните, устанавливать УЗО, или автоматические выключатели нужно в комплексе с обеими системами.

Заземление электроустановки - это обеспечение электробезопасности путём целенаправленной электрической связи корпуса устройства с "землёй". Защита делится на два варианта: заземление и зануление. Их общей целью является нейтрализация вредного для человека при касании воздействия электрического тока, если оборудование на корпусе или же в любой другой доступной точке пробило на опасное напряжение.

Заземление

Суть защитного заземления в обеспечении безопасной эксплуатации электрооборудования путём соединения его защищаемой части с соответствующим устройством - "землёй". Если на внешнем кожухе установки или любой другой её детали внезапно окажется электрический потенциал, вред для человека будет сведён к минимуму. Главная характеристика заземляющего устройства - его сопротивление, качество защиты улучшается с его понижением. Заземление можно разделить на две основные детали - заземлитель и проводящие соединители, обеспечивающие контакт с заземляемой деталью. Областью использования защитного заземления являются трёхфазные сети, нейтраль в которых изолирована.

Защитное заземление действует на основе серьёзного уменьшения разности потенциалов между деталью, на которую пробило напряжение (корпус и т.д.), и землёй, вплоть до безопасного для человека уровня. Если заземление отсутствует, контакт с опасным местом электроустановки является непосредственным контактом с фазой. У возникающего электрического тока нет иных путей, кроме тела человека. При низком электрическом сопротивлении надетой обуви, самого пола и наличии изолированности проводов от "земли" величина тока окажется недопустимой для пострадавшего. Если организация работы по охране труда была выполнена грамотно и проблемная деталь имеет защитное заземление, то даже в случае больших значений воздействующего напряжения, оно не вызовет серьёзных последствий для организма. Согласно закону Ома, сила тока будет обратно пропорциональна сопротивлению. При наличии двух параллельных цепей - человеческого тела и заземляющего контура, при равном значении исходного напряжения (фаза), сила проходящего тока будет тем выше, чем меньше сопротивление цепи. Сконструированное с учётом обеспечения минимального сопротивления защитное заземление примет на себя основной электрический ток, обезопасив имеющего значительно более высокое сопротивление человека.

Два типа заземления

Заземлители делятся на два типа - естественные и искусственные. Если для заземления используются уже существовавшие при постройке здания металлические конструкции (трубы, арматура и т.п.), заземлитель называют естественным. Когда стальные стержни, уголки или трубы специально забивают или закапывают в землю, конструкция является искусственной. В целях повышения безопасности длина искусственного заземлителя не может быть меньше 2.5 м., а улучшая защиту, металлические фрагменты комбинируют путём сварки стальными накладками или проволокой. Чтобы обеспечить электрический контакт между заземляемым прибором и заземлителем, принято использовать шины, выполненные из меди или стали. Заземляющие проводники крепят к корпусу оборудования при помощи сварки или с использованием надёжного резьбового соединения. Обязательная защита с использованием технологии заземления требуется для трансформаторов, электрических шкафов и щитов, а также большинства промышленных и некоторых бытовых приборов и механизмов.

Хотя защитное заземление в большой степени уменьшает риск для человека, оно не ликвидирует его полностью. Потенциальная проблема в наличии своего собственного сопротивления у заземлителя, соединительных проводов и даже земли. Если изоляция нарушена, замыкающий ток проделает путь от заземляемой детали до земли, и на каждом этапе имеющееся сопротивление создаст дополнительную разность потенциалов. Итоговое суммарное напряжение будет значительно ниже общепринятых в России 220 В, однако всё ещё может составлять небезопасные для человека значения. Чтобы снизить суммарное напряжение надо уменьшить сопротивление заземлителя относительно финальной точки - земли. Общепринятой практикой является увеличение количества искусственных заземлителей.

Зануление

Вторым видом защиты от удара током при пробое на корпус является защитное зануление. Оно заключается в целенаправленном соединении частей электрического прибора, потенциально могущих оказаться под фазой, с заземленным выводом источника переменного или с аналогичной средней точкой в сетях постоянного тока. Тем самым пробой любой фазы на корпус оборудования переводится в короткое замыкание с заземлённым нулём. Протекающий при защитном занулении ток в разы больше, чем в случае заземления. Поэтому основной целью создания защитного зануления является быстрое прекращение работы и полное обесточивание сломанного устройства в принципе.

Нулевой проводник бывает рабочим и защитным. Рабочий проводник предназначен для полноценного питания электроустановки, поэтому не отличается от других носителей по толщине и качеству изоляции, материалу и сечению провода. Защитный проводник имеет целью всего лишь создание в краткий период времени короткого замыкания очень высокого тока, который позволит сработать защите и оперативно обесточить неисправное устройство. В качестве нулевого защитного провода часто выступают используемые при прокладывании проводки стальные трубы или нулевые провода без дополнительных деталей (выключателей и предохранителей). Равно как и заземление, зануление не может полностью защитить человека от воздействия электричества при непосредственном контакте с находящимся под фазой элементом конструкции. Если обеспечение электробезопасности в помещении требует повышенного внимания, строго необходимо комбинировать зануление с другими мерами защиты - выравниванием потенциала и защитным отключением.
