Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта. Генератор не дает зарядки: возможные причины и способы решения

Аккумуляторный контакт

Для того чтобы пользование вашей «семеркой» приносило пользу и удовольствие, а не огорчения, нужно иметь на ней хорошо заряженную аккумуляторную батарею (АКБ). Аккумулятор на протяжении эксплуатации автомобиля постоянно должен подзаряжаться, для чего генератор ВАЗ 2107 вырабатывает зарядное напряжение. Как и всякая система в автомобиле, система заряда АКБ иногда дает сбой и тогда пропадает зарядка. Поэтому часто в ходе эксплуатации задают вопрос, почему нет зарядки аккумулятора. Владельцам авто в этом случае будет полезно узнать, почему генератор не дает зарядку или отчего на ВАЗ 2107 нет зарядки.

Немного теории

В процессе эксплуатации подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В бортовой сети автомобиля. Для правильной работы автомобиля и его систем это напряжение поддерживается самим аккумулятором до того, как ротор генератора не начнет вращаться с частотой 800-900 об./мин. Тогда он производит электроэнергию, достаточную для нормальной работы автомобиля и зарядки АКБ. При разных режимах работы двигателя, когда частота оборотов коленчатого вала двигателя изменяется, меняется и частота оборотов ротора генератора, что приводит к повышению напряжения на выходе генератора. Для поддержания в бортовой сети напряжения 13,6-14,2 В в цепь возбуждения генератора включено реле-регулятор напряжения (РР), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения.

Причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами цепи возбуждения или же цепи выходного напряжения от генератора до АКБ, включая и части генератора.

Реле зажигания

Когда включается зажигание, замок включает и реле зажигания. При этом +12 В проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда аккумулятора и датчика зарядки. После они идут через диод, монтажный блок (штекеры Ш5-Ш10), подаются на штекер «61» генератора 37.3701, которые устанавливаются на ВАЗ 2107 с 1988 г. Далее +12 В попадают на клемму встроенного РР и через щетку и контактное кольцо на обмотку возбуждения — производится стартовое возбуждение генератора. При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12 В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет. При этом генератор ВАЗ 2107 вырабатывает напряжение больше 12 В, которое заряжает АКБ.

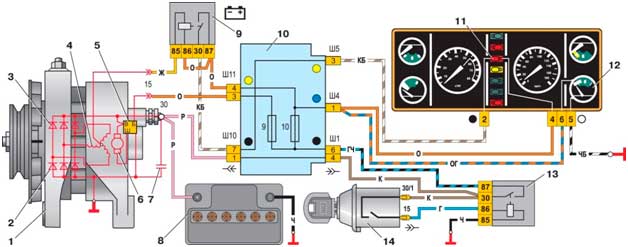

Схема электрооборудования автомобиля ВАЗ 2107 инжектор отличается от схемы автомобиля ВАЗ 2107 карбюратор лишь наличием части оборудования, обеспечивающей управление системой питания, и на заряд аккумулятора не влияет. Скорее наоборот — неисправности в системе заряда АКБ могут повлиять на работу ЭБУ инжекторного двигателя.

Управление мощными потребителями электроэнергии осуществляется с помощью электромагнитных реле, включенных в сеть. Рассмотрим способы устранения неисправностей заряда аккумуляторной батареи как для инжекторного, так и для карбюраторного двигателя.

Как определить отсутствие заряда АКБ

Проверка заряда АКБ

Проще всего отсутствие зарядки определить с помощью приборов автомобиля, то есть контрольной лампы зарядки и датчика (вольтметра) на щитке приборов. Стрелка датчика должна находиться в зеленом секторе, а лампа АКБ при работающем двигателе не горит. В противном случае нет зарядки.

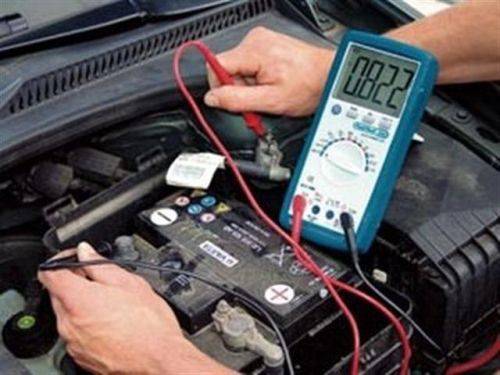

Но лучшим способом является проверка напряжения на аккумуляторе мультиметром. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а когда заряда нет, на нем будет только свое напряжение 12 В (± 0,6 В). Ни в коем случае не снимайте для проверки клеммы с аккумулятора во избежание выхода из строя РР, ЭБУ и других электронных устройств на вашем автомобиле.

Для того чтобы выполнить обнаружение и устранение неисправностей заряда аккумулятора, необходимо использовать следующие инструменты:

• контрольная лампа 12 В;
• мультиметр с диапазоном измерения до 60 В переменного и постоянного напряжения;
• отвертка с плоским жалом;
• фигурная отвертка с крестовидным жалом;
• пассатижи;
• наждачная шкурка.

Устранение неисправностей

• Датчик (бортовой вольтметр) показывает наличие заряда, не горит лампочка аккумулятора, а аккумулятор сел, не идет зарядка и проверка мультиметром показывает напряжение при работающем двигателе на клеммах АКБ только 12 В.

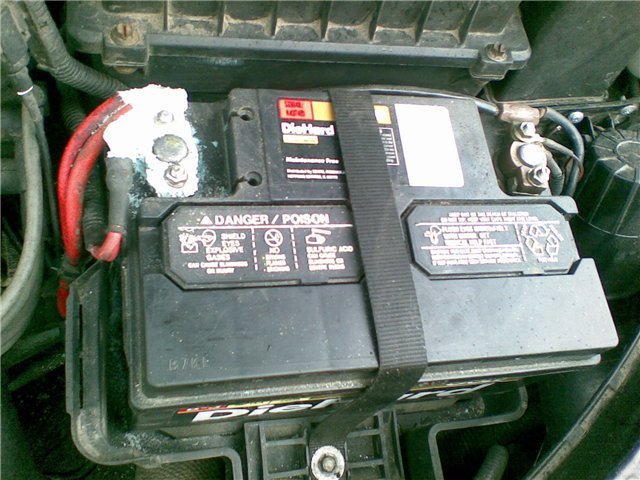

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

• Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

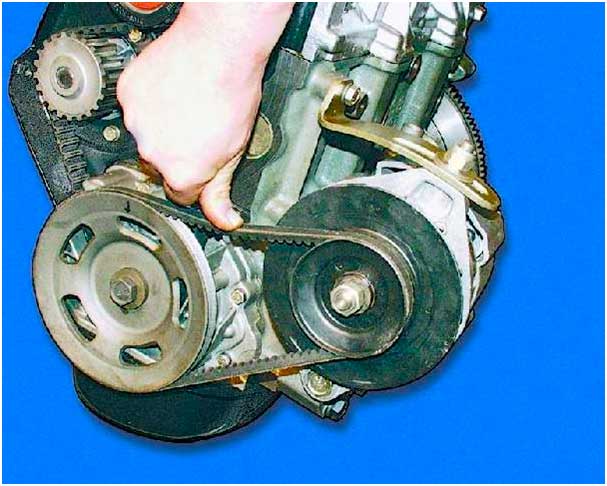

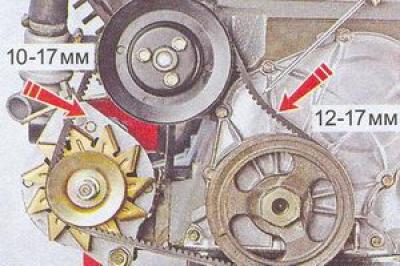

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

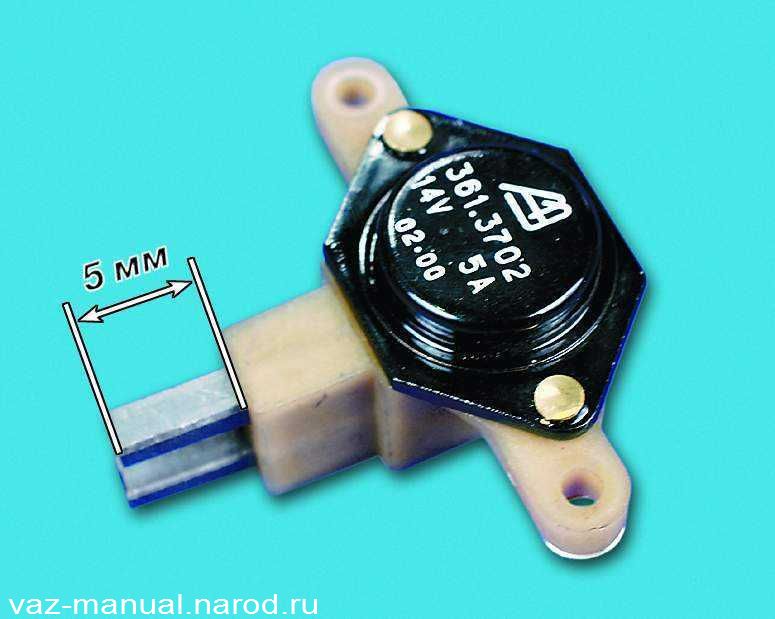

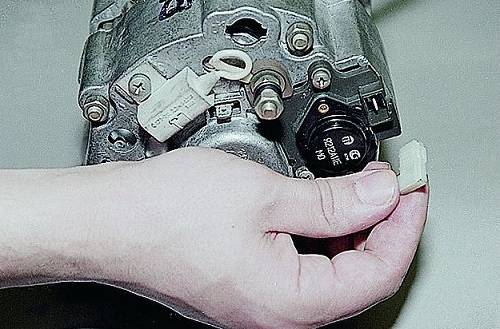

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

• Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

• При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

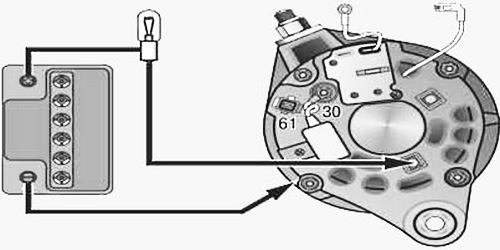

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

• Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Современный автомобиль имеет большое количество электрического оборудования разного назначения запитанного от бортовой сети. При работающем двигателе в автомобиле ВАЗ 2107 напряжение выдает генератор переменного тока, представляющий собой синхронную динамо-машину. Привод агрегата осуществляется от шкива двигателя клиновым ремнем. В процессе эксплуатации естественный износ устройства, вследствие чего оно не установленных параметров.

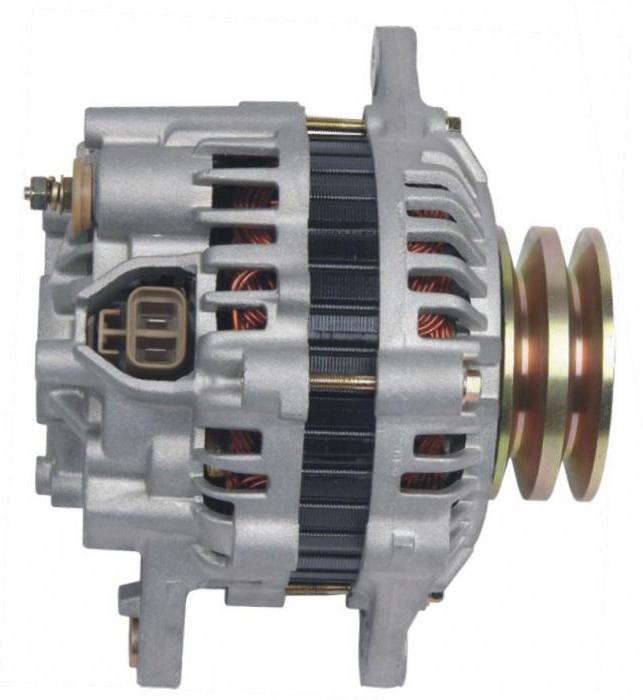

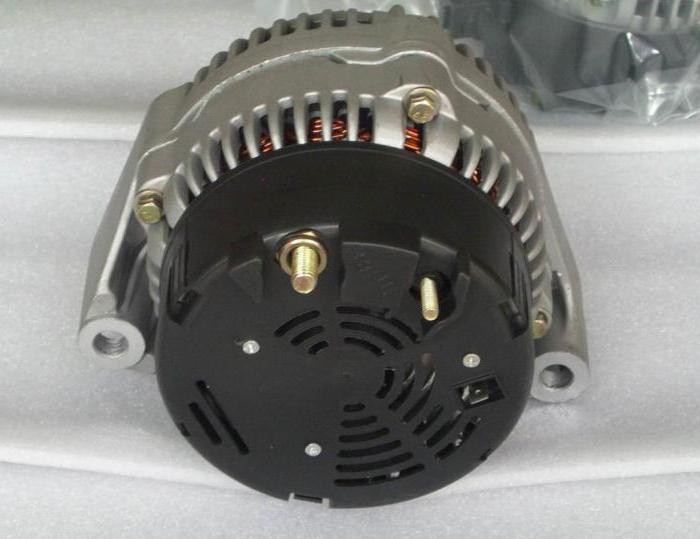

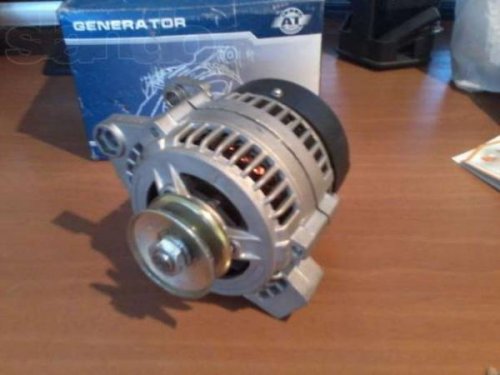

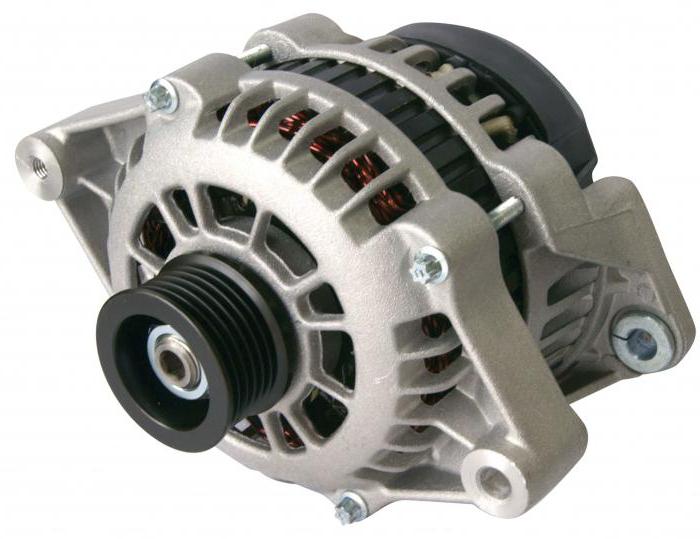

Автомобиля ВАЗ 2107 имеет генератор одного из двух вариантов исполнения: модель 372.3701 и 9412.3701. Последняя более поздняя версия отличается от предыдущей следующими элементами:

1. Блок выпрямителя установлен снаружи на задней крышке и защищен пластиковым корпусом.
2. Крыльчатка охлаждения устройства размещена внутри, что обеспечивает ей большую эффективность.
3. Диаметр контактных колец уменьшен с целью уменьшения износа щеточного узла.

Такая конструкция обеспечивает сокращения длины окружности и не дает увеличения выработки в деталях.

Внешние проявления неисправностей агрегата

Диагностика отказов электрооборудования автомобиля ВАЗ 2107 для водителя имеющего соответствующий опыт не представляет особой сложности. Генерирующее устройство дает напряжение, необходимое для зарядки аккумуляторной батареи и устойчивого функционирования иных приборов. Его номинальное значение — 14 В, которое можно измерить мультиметром на выводах.

Если генератор автомобиля ВАЗ 2107 дает напряжение менее 11.5 В следует провести проверку степени натяжения ремня привода возможно его проскальзывание. Обычно это сопровождается характерным свистящим звуком, который исчезает при подтягивании. В случае если посторонние шумы не исчезают необходимо заменить изношенный клиновый ремень и проверить состояние подшипников ротора.

Демонтаж электрогенератора

Для тщательной проверки устройства необходимо его снять с автомобиля ВАЗ 2107 и произвести его разборку. Электрический генератор демонтируется со строгим соблюдением рекомендаций. Руководства по ремонту машины, разработанного производителем. Важно перед выполнением работ произвести отключение аккумулятора, чтобы не допустить при касании контактных частей провода на корпус и короткого замыкания.

Генератор, призванный обеспечивать зарядку батареи и питание приборов, снимается в следующем порядке:

1. Машина устанавливается над смотровой ямой или на подъемнике, с нее демонтируется защита и брызговик слева.
2. От электрогенератора отключается провода и откручивается гайка, фиксирующая его положение на фигурной планке натяжителя.
3. Со шкивов снимается ремень.
4. Раскручиваем болт крепления устройства на кронштейне и вытаскиваем его из отверстия.

После этого аккуратно вынимаем генератор из моторного отсека автомобиля ВАЗ 2107, соблюдая при этом осторожность. Агрегат очищается от загрязнений при помощи ветоши и кисти и подвергается наружному осмотру на предмет наличия внешних повреждений. Это не дает гарантий обнаружения неисправностей, но покачивание вала ротора из стороны в сторону позволяет выявить люфт в подшипниках и соответственно их износ.

Проверка частей генератора

Разборка устройства, установленного на автомобиле, производится слесарным инструментом в следующем порядке:

1. Не прилагая чрезмерных усилий, откручиваем болты крепления регулятора напряжения и блока выпрямителей.
2. Используя ключ на «8» разбираем стягивающие корпус шпильки и снимаем заднюю крышку. Генератор разделяется при этом на несколько частей.
3. Производим дефекацию подшипника и щеточного узла. Если остаточная длина контактных устройств не превышает 5 мм, они подлежат замене.
4. Повреждение уплотнительных колец подшипника указывает на его выработку, и данное изделие демонтируется с установкой на его место нового.
5. Снимаем с ротора шкив, зажав его в тисках, при этом не следует забывать о возможности деформации узла. При затягивании внимательно следим за состоянием детали.
6. После этого вынимаем вал из подшипника и проверяем его.

Контроль электрической части генерирующего устройства автомобиля ВАЗ 2107, обеспечивающих зарядку аккумулятора и питание приборов. При этом используется мультиметр в режиме проверки сопротивления. Необходимо убедиться в отсутствии обрывов обмотках ротора и статора, а также в отсутствии межвиткового замыкания. На следующем этапе генератор автомобиля ВАЗ 2107 проверяется на исправность регулятора напряжения.

Данный узел проверяется по определенной методике с использованием аккумулятора и измерительных приборов. После проведения контрольных измерений и если не обнаружено отклонений, начинаем работать с блоков выпрямительных диодов. На ВАЗ 2107 генератор оснащен схемой из шести полупроводниковых приборов, которые обеспечивают линейность выходных характеристик. В случае если в процессе проверок выявлено значительное количество неисправностей устранение из не имеет смысла, дешевле приобрести новый.

Бывает так, что владельцам «Жигулей» приходится сталкиваться с такой проблемой, как плохая зарядка аккумулятора ВАЗ 2107. Отсутствие, или плохой заряд определяется отсоединением одной из клемм при работающем двигателе. Если автомобиль начнет глохнуть или двигатель станет работать неустойчиво, то зарядки нет. Есть несколько причин, по которым генератор дает слабую зарядку или не заряжает совсем.

Из-за чего генератор не дает зарядку на ВАЗ 2107?

1. Износ щеток генератора. Нормальная длина щеток генератора должна быть, минимум, 12 мм. Если при измерениях их длина оказалась меньше номинального значения, то щетки нужно заменить новыми.
2. Повреждение диодного моста. Перегорание или плохой контакт одного или нескольких диодов тоже может стать причиной недостаточной зарядка. Проверить состояние диодного моста можно с помощью простого тестера с лампой. Все диоды работают, как проводники тока, только в одном единственном направлении.Получается, что если менять полярность подключения, лампа будет то гореть, то не гореть.

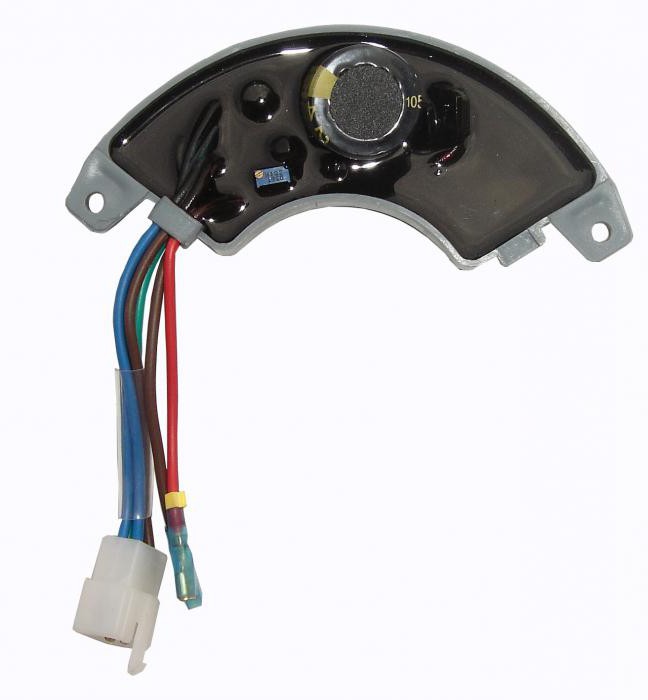

3. Возможно, нет зарядки на ВАЗ 2107, потому что неисправно реле напряжения (таблетка) или, как его правильно называют - реле-регулятор напряжения. Это небольшое устройство держит напряжение на значениях от 13 до 14 вольт при разной частоте вращения генератора. Если первые две причины вас не коснулись, а напряжение общей бортовой сети ниже номинальных значений (измеряется вольтметром при работающем двигателей), то можно смело заявлять о неисправности реле. Если плохая зарядка аккумулятора ВАЗ 2107 вызвана по этой причине, то замените реле напряжения новым. Но прежде чем отправляться за его покупкой, рекомендуется взять с собой вольтметр и проверять работу реле прямо возле магазина, потому как особенности зарядки аккумулятора на разных автомобилях индивидуальны и оно может не подойти вам, будучи исправным. Кроме того, брак реле напряжения – явление очень частое.
4. Эту причину, разумнее было поставить третьим местом, но так как её выявление требует навыки электрика, её выделяют отдельно. Бывает, но редко, что генератор дает слабую зарядку из-за неисправностей обмоток статора и ротора. Таковыми могут быть: между фазные замыкания или обрыв фазы. Ремонт генератора, в этом случае, рекомендуется поручить обученному электрику.

Без исправной заряженной аккумуляторной батареи эксплуатация машины невозможна. Если вы заметили, что нет зарядки на ВАЗ 2107, неисправность необходимо устранять немедленно. Если продолжать использовать автомобиль, особенно в ночное время, аккумулятор очень быстро сядет и придется воспользоваться буксиром или эвакуатором. Чтобы разобраться, почему нет зарядки аккумулятора и как устранить проблему необходимо начать с теории.

Генератор ВАЗ 2107 и причины отсутствия зарядки

Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2107 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор. После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В. Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора. Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

Если пропала зарядка ВАЗ 2107, причины могут быть следующими:

• неисправность реле-регулятора;
• обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
• обрыв ремня генератора.

Восстановления нормальной работы генератора следует начать с определение причины отсутствия заряда АКБ.

Как определить отсутствие зарядки аккумулятора ВАЗ 2107

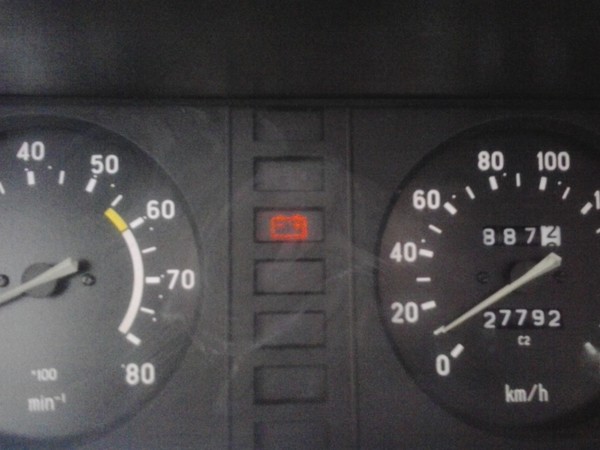

Первый признак отсутствия зарядки – горящая контрольная лампа на приборном щитке или стрелка вольтметра, не находящаяся в зеленом секторе при работающем двигателе. Более надежный способ – проверка напряжения на аккумуляторе при помощи вольтметра.

При работающем двигателе нормальное напряжение на аккумуляторе – 13,9±0,3 В. Когда зарядка аккумулятора отсутствует, напряжение на нем составляет примерно 12 В.

Важно: чтобы избежать выхода из строя реле регулятора и электронного блока управления двигателем, запрещается во время проверки напряжения бортовой сети при работающем двигатель снимать клеммы АКБ.

Пониженное и повышенное напряжение бортовой сети вредит аккумулятору. В первом случае он разряжается, во втором – выкипает электролит, что приводит к выходу АКБ из строя.

Что необходимо для ремонта зарядки аккумулятора ВАЗ 2107

Чтобы выявить и устранить неисправности, необходимы следующие приборы и инструменты:

• мультиметр;
• контрольная лампа 12 В;
• плоская отвертка;
• пассатижи;
• наждачная бумага.

Устранение неисправности зарядки аккумулятора ВАЗ 2107

Сначала стоит проверить исправность ремня генератора – именно он заставляет генератор вращаться и вырабатывать ток, Данный ремень приводит в действие помпу охлаждающей жидкости, поэтому данная неисправность проявляется еще и в перегреве двигателя.

Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.

Следует снять провода с аккумулятора и зачистить клеммы АКБ и проводов наждачной шкуркой. Если заряд не появился, необходимо замерить напряжение на выводе «30» (выходе генератора) при работающем двигателе. Если напряжение на этом выводе и аккумуляторе сильно отличается, нужно зачистить контакты и прозвонить провод, идущий от генератора к АКБ. Неисправный провод подлежит замене.

Если при работающем двигателе напряжение в бортовой сети в пределах нормы, но при подключении нагрузки (фар) оно падает, причина кроется в слабом натяжении ремня генератора. При увеличении нагрузки ослабленный ремень буксует. Правильно натянутый ремень должен прогибаться на 12-17 мм при усилии 10 кгс. Ослабленный ремень надо подтянуть или заменить.

Важно: при чрезмерно натянутом ремне возникает излишняя нагрузка на подшипниках генератора и помпы, что может привести к выходу их из строя.

Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора.

Диоды можно проверить при помощи мультиметра или контрольной лампы. Мультиметром можно проверить сопротивление диодов в направлении, в котором они должны быть заперты. Для проверки контрольной лампой необходимо снять клеммы «+» с аккумулятора и подсоединить контрольную лампу. Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Затем проделать ту же операцию, только отсоединив клемму «-». Если лампа загорается, проверяемый диод пробит.

При неисправности одного из диодов необходима замена диодного выпрямителя в сборе.

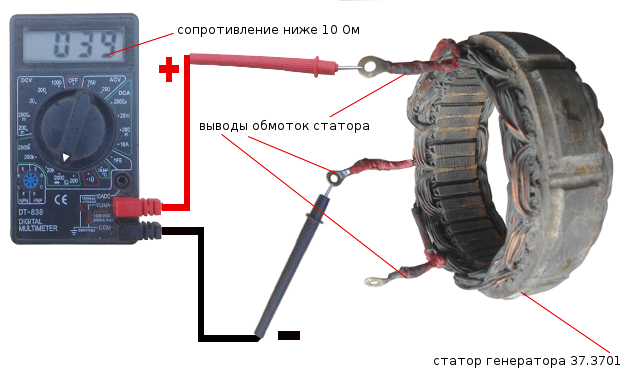

Обрыв обмотки статора определяется мультиметром путем замера сопротивления между болтами крепления выпрямительного блока. Отсутствие контакта обмотки с другим говорит о ее обрыве. В этом случае необходимо заменить обмотку или генератор в сборе.

Распространенная причина поломки генератора – износ щеток. Чтобы проверить их, необходимо демонтировать щеточный узел. Длина щеток должна быть больше 5 мм, иначе они нуждаются в замене. Также щетки могут перекоситься или «залипнуть» в колодцах. Поэтому необходимо проверить состояние их боковой поверхности.

Примечание: генератор ВАЗ 2107 (карбюратор) ничем не отличается от агрегата для инжекторной версии «семерки». Поэтому все советы по проверке и ремонту генератора актуальны для обеих модификаций авто.

Если не горит контрольная лампа и не т работают другие приборы при заведенном двигателе, при этом зарядки аккумулятора нет, причина – перегорание предохранителя или поломка замка (реле) зажигания.

Причиной отсутствия зарядки аккумулятора может быть поломка реле-регулятора. Для его проверки необходимо подключить к верхнему контакту «+» от аккумулятора, а к левому – «-» и проверить напряжение на щетках, которое должно быть равно 12 В. Если напряжение ниже, реле-регулятор подлежит замене.

Не дает зарядки на аккумуляторную батарею. Поломка не из приятных, но ее можно достаточно быстро устранить. Для этого достаточно иметь в своем арсенале стандартный набор из отверток и ключей, а также мультиметр - прибор для измерения электрических величин (сопротивления, напряжения, силы тока). Конечно, в случае некоторых определенных поломок можно и вовсе ограничиться визуальной диагностикой. Но обо всем будет рассказано немного ниже. А теперь настало время узнать о том, как производится демонтаж генератора автомобиля. После этого будет рассмотрена его разборка и диагностика всех узлов.

Что делать, если нет зарядки?

Итак, вы обнаружили что на автомобиле генератор не дает зарядки. Сразу же необходимо искать первопричину этой поломки, ведь можно дойти до того, что двигатель попросту откажется работать, так как электрической энергии ему не будет хватать. Следовательно, уменьшается емкость отсюда возникает невозможность прокрутить стартер во время запуска двигателя. Обратите внимание на то, что, в случае если генератор у вас полностью исправен и работает в идеальном режиме, аккумуляторную батарею практически не нужно заряжать. Даже в холодную погоду, невзирая на то что емкость у большинства батарей может упасть, исправный генератор позволяет добиться того, чтобы уровень заряда всегда был выше 60 %. Но теперь нужно разобраться с тем, почему генератор не дает зарядку и

Основные неисправности

В том случае, когда начинают проявляться необходимо в первую очередь обращать внимание на всю бортовую сеть. Вполне возможно, что нарушена проводка, которая записывает обмотку возбуждения генератора на установке. Обратите внимание на то, что генератор мало дает зарядку в том случае, если его мощность намного ниже суммарной всех потребителей. Случается это тогда, когда вы установили на свой автомобиль, например, очень мощную акустическую систему, освещение, а также иные гаджеты, не предусмотренные в стандартной комплектации. Это приводит к тому, что при работе двигателя внутреннего сгорания питание всей бортовой сети происходит не только от генератора, но и от аккумулятора. При этом аккумуляторная батарея активно отдает свой заряд. Но сама в это время не подзаряжается. Поэтому при проведении тюнинга отечественных автомобилей обязательно обращайте внимание на генераторную установку. Желательно, чтобы имелся запас мощности. Только в этом случае вы обеспечите наиболее полную зарядку аккумуляторной батареи, а также идеальную работу всех потребителей.

Алгоритм поиска поломок

Итак, теперь более детально о том, как выполняется поиск всех неисправностей генератора. Ведь вам важна главная причина. Генератор не дает зарядку - это только лишь симптом. В том случае, если комплектация автомобиля стандартная, лишних потребителей электрической энергии у вас нет, можно смело начинать диагностику самого генератора. В том же случае, если у вас имеются дополнительные потребители электроэнергии, их необходимо на некоторое время отключить. Причём нужно отключать непосредственно от бортовой сети, а не только кнопкой. Сначала произведите замер отдачи потока на заглушенном двигателе. Вам важно узнать, потребляется ли электроэнергия во время стоянки автомобиля. Обратите внимание на то, что сигнализация должна быть в это время отключена. К сожалению, на большинстве отечественных автомобилей имеется небольшая утечка тока. Правда, она не способна посадить аккумуляторную батарею даже за несколько недель стоянки. После этого необходимо все потребители электроэнергии подключить. Аналогично проверяете утечку при подключенных потребителях. В том случае, если ток утечки очень большой, ищите причину поломки не в генераторе или аккумуляторной батарее, а именно в каком-либо устройстве, подключенном к бортовой сети автомобиля. Сделать это можно методом исключения.

Если нет утечки тока в режиме покоя

Намного хуже, если утечка тока на заглушенном двигателе отсутствует, но Для этого необходимо более тщательно обследовать генератор. Причин поломки у него может быть очень много. Зачастую отсутствует контакт либо он очень слабый, в щеточном узле. При этом, конечно же, генератор не дает зарядку на аккумулятор. Случается это тогда, когда щетки практически полностью износились. Может присутствовать разрушение обмотки возбуждения. Также не исключено, что появляется в этой обмотке замыкание между витками. На роторе обмотка может быть замкнута на корпус. Аналогичные неисправности иногда присутствуют и в статоре. У него имеются три обмотки, которые также могут иметь обрывы, замыкание на корпус или между витками. В том случае, если выпрямительный блок содержит один или несколько неисправных полупроводниковых диодов, генератор не будет выдавать на своем выходе напряжение. И конечно же, разнообразные механические воздействия способны оказывать свое влияние. Например, растяжение ремня привода. Стоит поговорить про все эти поломки более подробно.

Недостаточный контакт

Обратите внимание на то, что в том случае, если происходит замасливание или загрязнение щеток, а также колец на роторе, может пропадать кратковременно или постоянно контакт. Не исключено, что в щеткодержателе испортились пружины. С их помощью щетки придавливаются к кольцам на роторе. Следовательно, повышается сопротивление общее обмотки возбуждения, либо же полностью разрывается электрическая цепь. При этом генератор дает слабую зарядку либо вообще перестает работать. Чтобы избавиться от этой неисправности, иногда можно просто протереть щетки безворсовой тряпкой. Желательно смочить ее в растворителе или бензине. Конечно же, если щетки сильно износились, их нужно заменить. В том случае, если произошло окисление колец, необходимо произвести очистку при помощи стеклянной шкурки.

Разрушение обмоток

Не очень приятно, если вдруг произошло разрушение обмотки возбуждения. Если присутствует такая неисправность, то генератор полностью не будет работать, так как отсутствует магнитное поле. Дело в том, что в основе принципа работы любого генератора лежит наличие движущегося магнитного поля. Определить эту неисправность можно очень просто. Во-первых, если во время работы потрогать корпус генератора, он окажется чересчур горячим. Во-вторых, на приборной панели обязательно загорится лампочка с нарисованным на ней аккумулятором. Она сигнализирует о том, что отсутствует зарядка на АКБ. Также можно использовать мультиметр в режиме измерения сопротивления. Для этого необходимо измерить значение сопротивления между кольцами. Но это не все причины, по которым плохо дает зарядку генератор.

Замыкание между витками

Возникает в том случае, если разрушается внешняя изоляция провода, которым намотана обмотка. Обратите внимание на то, что при наличии межвиткового замыкания происходит чрезмерный нагрев обмотки. При этом ток, потребляемый обмоткой возбуждения, многократно увеличивается. Для точной диагностики необходимо разбирать полностью генератор, после чего при помощи мультиметра измерять сопротивление катушки. Если оно отличается от эталонного, можно сделать вывод о том, что имеется замыкание между витками обмотки.

Замыкание обмоток на корпус

В том случае, если имеется замыкание обмотки именно на корпус, перестает работать генераторная установка. Чаще всего происходит замыкание в том месте, где находятся выводы концов. Это те места, в которых обмотка припаивается к контактным кольцам. Чтобы произвести проверку роторной обмотки, необходимо взять лампу с рабочим напряжением 220 вольт. Обратите внимание, что необходимо соблюдать все меры безопасности. Вам потребуется один вывод от лампы соединить с питанием. Второй вывод подключить к контактному кольцу. Второй провод питания нужно соединить с корпусом ротора. В том случае, если имеется замыкание роторной обмотки на корпус, лампочка будет обязательно гореть. Если замыкания нет, то лампа не загорится. А если есть, то вы смогли понять причину, почему генератор не дает зарядку на аккумулятор.

Проблемы в статоре

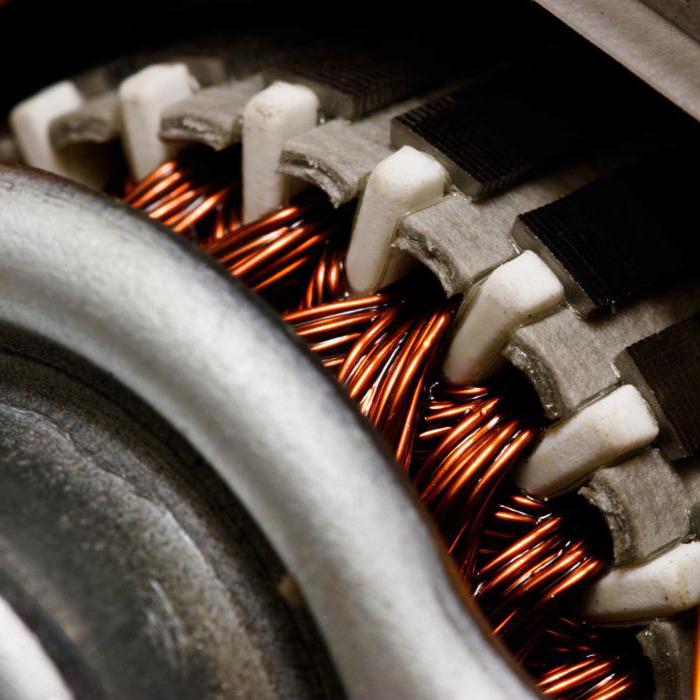

Аналогичные проблемы могут возникнуть и в статорных обмотках. В частности, если имеется межвитковое замыкание, будет отсутствовать зарядка аккумулятора. Конечно, генератор может работать, но в аварийном режиме. Во-первых, его мощность намного упадет. Во-вторых, зарядка аккумуляторов происходить не будет. В-третьих, происходит чрезмерный нагрев корпуса генератора. Также обмотка может замыкать на корпус. Чрезмерный нагрев, гудение, снижение мощности - все те признаки, которые присущи поломкам роторной обмотки. Проверка производится таким же образом, как и в случае с роторной обмоткой. Чтобы произвести ремонт, необходимо заменить все неисправные катушки. Бывает даже такое, что в генераторах плюсовой вывод замыкается с корпусом. Следовательно, между выводами аккумуляторной батареи также происходит короткое замыкание. Это чревато тем, что может произойти пожар. Само собой, генератор не дает зарядки в этом случае.

Как снять генератор?

Вам потребуется следующий набор инструментов:

1. Монтажная лопатка.
2. Два ключа на 17, один на 10 и 13.
3. Проникающая смазка типа WD-40.

Последняя крайне необходима в том случае, если генератор давно не снимался, а на резьбе имеется много ржавчины и грязи. Если это так, то обязательно за час до начала работ обработайте все соединения. Это позволит облегчить проводимые работы. Заодно обратите внимание на состояние ремня, на нем не должно быть порезов и иных повреждений. Если таковые имеются, то обязательно при сборке установите новый. Вполне возможно, что генератор не дает зарядки именно по причине слабого натяжения ремня или же его обрыва.

Отключите от аккумулятора клемму «-», после чего можно приступать к дальнейшим работам. Выкрутите гайку, которая крепит провод «+» к выводу 31 генератора. С подключением разобрались, продвигаетесь дальше. Ключом на 17 выкручиваете гайку с верхнего крепления и отодвигаете генератор в сторону двигателя. При этом натяжение ремня становится слабее, и его можно быстро снять. Затем выкручиваете на нижнем креплении гайку, придерживая болт вторым ключом на 17.
