С электричеством нужно быть на Вы!!! (мудрость, проверенная временем).
Многие, наверное, слышали, что настоящий электрик не тот, что не боится электричества, а тот, который способен избежать прямого контакта с электричеством. По статистике, от поражения электрическим током, погибают чаще всего электрики со стажем от десяти и более лет. Именно в этом возрасте притупляется чувство опасности. Некоторые электрики со стажем проверяют наличие электричества на ощупь, да-да, именно на ощупь. Но зачем рисковать жизнью собственной, когда есть приборы, показывающие наличие напряжения?
Приборов показывающих наличие напряжения достаточно много - от самого простого индикатора напряжения на газоразрядной лампочке (неонке) и заканчивая приборами показывающими не только наличие напряжения но и множество других параметров.
В данной статье мы рассмотрим индикаторы и указатели напряжения , которые чаще всего используют в своей практике, как профессиональные электрики, так и домашние мастера. В электроустановках чаще всего применяются указатели с сигнальными лампами.
Относительно недавно у нас появились индикаторы напряжения, позволяющие обнаружить наличие напряжения без прямого контакта с токоведущим проводником.
Примером данного типа приборов служит индикатор китайского производства (хоть везде и пишется, что сделано в Германии) - MS-18, MS-58 и.т.д.

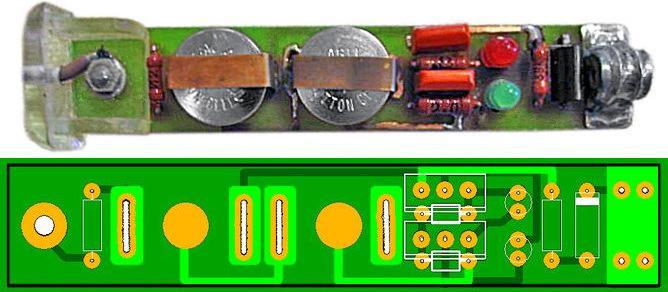

Состоят такие индикаторы из светодиода, двух миниатюрных батареек и пары радиодеталей. Такими индикаторами можно безопасно пользоваться, имея достаточно опыта и знаний в электричестве, так как индикаторы эти реагируют на все подряд. Начинающим электрикам и людям без опыта, использовать данные пробники нежелательно и даже опасно.
Однополюсные указатели напряжения могут быть изготовлены собственными силами. На рисунке приведены данные для изготовления указателя- напряжения УНН-10. В качестве сигнальной лампы использован тиратрон с холодным катодом типа МТХ-90, с порогом зажигания 90 B.
При невозможности получения неоновой лампы или тиратрона допускается в качестве индикатора наличия напряжения использовать лампу накаливания мощностью не более 10 Вт, заключенную в один из корпусов указателя напряжения. Во втором корпусе монтируется проволочное добавочное сопротивление. Для сети 380 В и лампы на 220 В мощностью 10 Вт величина добавочного сопротивления должна быть 5000 Ом.
Следующими по популярности среди электриков можно назвать двуполюсные указатели напряжения. Состоят такие индикаторы из двух частей. В одной из частей находятся вся начинка прибора, во второй части находится щуп.

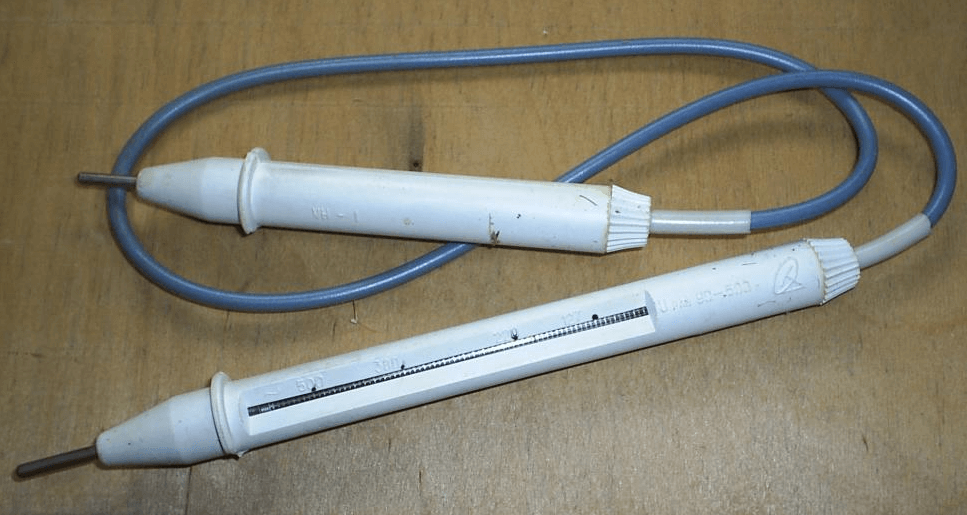

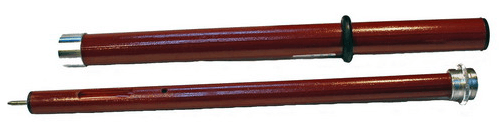

Двухполюсный указатель напряжения: а — индикатор УНН-10: б — индикатор МИН-1, Т — тиратрон типа МТХ-90, R1— шунтирующий резистор типа МЛТ-0,5, 1 МОм, R2— добавочный резистор типа МЛТ-2, 0,24 МОм, Л — лампа тлеющего разряда типа ИН-3: R — шунтирующий резистор типа ВС, 10 МОм, Rд — добавочный резистор типа ВС З МОм.
Двухполюсный указатель напряжения состоит из неоновой лампы, добавочного сопротивления и контактов 1. Неоновая лампа , чтоб не возникало свечения под действием емкостного тока. Элементы указателя закреплены в двух пластмассовых корпусах 2, соединенных гибким проводом 3 длиной 1 м с изоляцией повышенной надежности.
Двухполюсные указатели требуют прикосновения к двум точкам электроустановки, между которыми необходимо определить наличие или отсутствие напряжения.

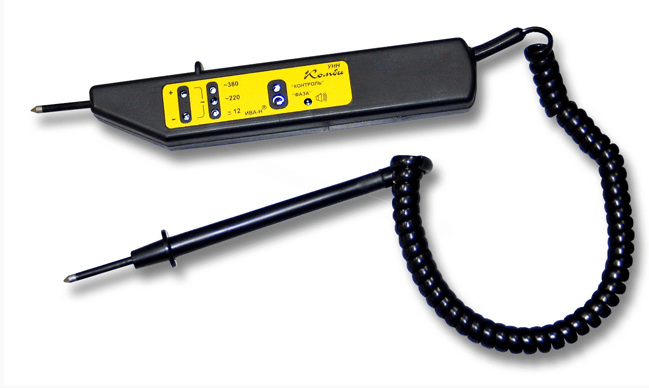

Разновидностей таких индикаторов достаточно много. По функционалу они тоже отличаются.
Самые простые индикаторы показывают только наличие напряжения. Примером такого индикатора можно назвать приборы серии ПИН-90 (-2м, -2му), УН500,-453, УННУ-1, УНН-10, МИН-1 и т.д. Более продвинутые модели - серии ЭЛИН-1 (-СЗ, -С3 ИПМ, -С3 Комби) и многие другие приборы, показывают не только наличие напряжения на исследуемом участке цепи, но еще и его номинал, полярность напряжения.
В качестве индикации используются: неоновые лампочки, светодиоды различных цветов, цифровые и индикаторы. Также существуют и комбинированные индикаторы, где наряду со световой индикацией присутствует и звуковая, что делает работу с приборами более комфортной и безопасной.
В отличие от однополюсных указателей и индикаторов, для того чтобы узнать о наличии напряжение данными (двуполюсными) приборами, необходимо использование двух щупов. Применение таких приборов дает более полную картину о наличии или отсутствии напряжения, что, несомненно, очень важно в работе электриков.
Кроме проверки на наличие или отсутствия напряжения на участке исследуемой цепи, некоторые двуполюсные индикаторы можно использовать в качестве «прозвонки», то есть, проверить цепь на обрыв.

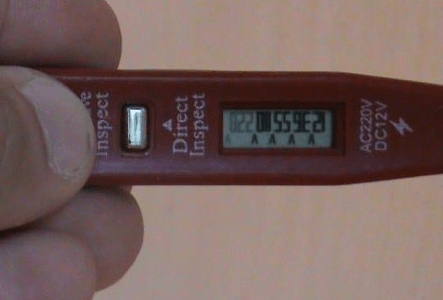

Также достаточно популярны среди электриков цифровые приборы - . Эти универсальные приборы позволяют проверить напряжение, сопротивление и т.д. В качестве индикации используется цифровое табло, звуковая и световая индикация.
Некоторые модели оснащены , не нарушая изоляции проводника. Также многие модели тестеров комплектуются термодатчиком, при помощи которого можно измерить температуру оборудования - трансформаторов, двигателей, силовых ключей.
Предостережения:

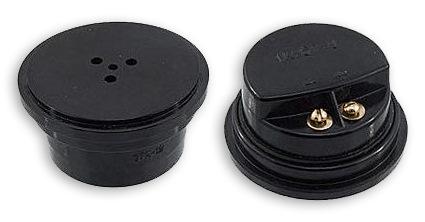

1. Использовать в качестве указателя напряжения (обычный патрон с двумя выводами) в сетях с линейным напряжением больше 220 В не разрешается, так как при ошибочном включении на линейное напряжение в сети 380/220 В лампа взрывается и осколки могут ранить работающего.
2. В практике часто изготовляют однополюсные указатели напряжения своими силами, обычно в виде отвертки. При этом бывают случаи неправильного изготовления, и тогда возникает опасность поражения током. Нельзя делать стержень отвертки длиной более 20 мм. Если стержень длинный, возникает опасность прикосновению к нему во время проверки напряжения. Желательно плотно натягивать на стержень изолирующую трубку, оставляя неизолированным участок длиной не более 5 мм. Со стороны, близкой к источнику напряжения, обязательно должно быть упорное кольцо, выступающее на 3-4 мм, чтобы не допустить соскальзывания руки.
Особое внимание нужно уделить выбору неоновой лампочки, чтоб порог зажигания не превышал 90 В. Наиболее подходит лампа типа ИН-3. Добавочное сопротивление должно быть не менее 200 кОм.
Корпус следует изготовлять из эбонита или пластмассы темного цвета, при котором легче заметить свечение лампочки. Изготовленные указатели следует обязательно испытать.
В любом случае, используя индикаторы и указатели напряжения, необходимы знания и навыки при работе с ними. Также не стоит забывать и о технике безопасности. И, доверяйте профессионалам, электричество, как известно, шуток и ошибок не прощает!
«КОНТРОЛЬКА» и «ПРОЗВОНКА» для ЭЛЕКТРИКА.
Проверяя электрическую схему станка в шумных
цехах не совсем удобно пользоваться измерительными приборами,
приходиться одновременно держать щупы прибора, смотреть на его
показания и еще щёлкать переключателем режима работ. И хотя
«ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК ПОТРЕБИТЕЛЕЙ»
запрещают пользоваться контрольными лампами, электрики часто для
проверки исправности электрических цепей, используют простую
контрольную лампу, которая используются в качестве удобного и
многофункционального "прибора".
Хотя, дело-то в общем не в лампочке а в том, кто ее держит - напортачить можно и с указателем напряжения и с поверенным прибором, если он находиться в руках безответственного работника или того кто не умеет с ним обращаться должным образом.
А вот удобства при грамотном использовании "контрольки" говорят сами за себя:
По накалу лампы можно визуально оценить величину приложенного напряжения;
Свечение лампы накаливания хорошо заметно при ярком освещении;
Благодаря низкому входному сопротивлению, не дает ложных срабатываний
от наведенного напряжения («наводки») и «через нагрузку»;
Позволяет проверять цепи защитного зануления, работу (или
неисправность) УЗО, и ко всему прочему может использоваться как
переносной источник света.
Для безопасного использования контрольная лампа конструктивно должна быть заключена в футляр из изоляционного материала, прозрачного или с прорезью для прохождения светового сигнала. Проводники должны быть гибкими, надежно изолированными, длиной не более 0.5 м, для исключения возможности замыкания при прохождении их в общем вводе, выходить из арматуры в разные отверстия, а на свободных концах иметь жесткие электроды, защищенные изолированными ручками, длина голого конца электрода не должна превышать 10 - 20 мм.
Для изготовления простого и лёгкого в повторении варианта "контрольки":
берем две лампы 220V 15W для холодильника, спаиваем их последовательно
между собой, в качестве проводников можно использовать щупы от
мультиметра с пластмассовыми держателями на концах, провода в которых
желательно заменить более качественными. Фланцы на таких щупах
предотвращают возможность попадания пальцев на открытые концы щупов и
токопроводящие части установок. Затем помещаем обе лампы в подходящий
футляр (например, в отрезок прозрачного шланга) и выводим провода
наружу.
В процессе проверки целостности проводки следует строго соблюдать
правила электробезопасности, «контролька» должна быть подвешенной на
проводах, при проведении проверки в близости к полу, её нужно
отодвигать от себя как можно дальше.
ПРОБНИК – ИНДИКАТОР.
В
тех же случаях (условиях), когда удобнее воспользоваться "контролькой"
а не прибором, то есть в простых схемах для предварительной оценки
функционирования узлов при ремонте и наладке электрических приборов и
электронных устройств, где не нужна точность измерения. Часто может
оказаться полезным пробник-индикатор, который позволяет определить в
проверяемой цепи:
Наличие переменного или постоянного напряжения от 12 до 400V,
Фазного провода в цепях переменного тока,
Ориентировочной величины напряжения,
Полярность цепей постоянного тока,
Производить «прозвонку» целостности цепей, в том числе обмоток
электродвигателей, пускателей, трансформаторов, контактов,
Проверить исправность диодов, транзисторов, тиристоров и т.д.
С
этими требованиями хорошо справляются различные индикаторы со световой
и звуковой индикацией, которые просты и надежны в работе.
НЕСЛОЖНЫЙ ПРОБНИК
, снабженный двумя светодиодами и неоновой лампой, позволяет проверить наличие фазы в сети,
обнаружить короткое замыкание и наличие сопротивления в цепи. С его
помощью можно проверять катушки магнитных пускателей и реле на обрыв,
позванивать концы дросселей, двигателей, разбираться с выводами
многообмоточных трансформаторов, проверять выпрямительные диоды и
многое другое.
Питается пробник от батареи «Крона» или любой другой аналогичного типа
напряжением 9V, потребляемый ток при замкнутых щупах составляет не
более 110 мА, при разомкнутых щупах энергия не потребляется, что
позволяет обойтись без выключателя питания и переключателя режима работ.
Работоспособность устройства сохраняется при снижении напряжения
питания до 4V, при разряженной батарее (ниже 4V) может работать как
указатель сетевого напряжения.
При прозвонке цепи сопротивлением от нуля до 150 Ом загорается красный
и желтый светодиоды, при сопротивлении цепи от 150 Ом до 50 кОм горит
только жёлтый светодиод. При подаче на щупы сетевого напряжения
220-380V загорается неоновая лампа, и слегка мерцают светодиоды.
Пробник выполнен на трёх транзисторах, в исходном состоянии все
транзисторы закрыты, так как щупы пробника разомкнуты. При замыкании
щупов напряжение положительной полярности через диод VD1 и резистор R5
поступает на затвор полевого транзистора V1, который открывается и
через переход база-эмиттер транзистора V3 соединяется с минусовым
проводом источника питания. Вспыхивает светодиод VD2. Транзистор V3
также открывается, загорается светодиод VD4. При подключении к щупам
сопротивления в пределах 150 Ом-50 кОм светодиод VD2 гаснет, так как он
зашунтирован резистором R2, сопротивление которого относительно меньше
измеряемого, и напряжение на нём недостаточно для его свечения. При
подаче на щупы сетевого напряжения вспыхивает неоновая лампа HL1.
На диоде VD1 собран однополупериодный выпрямитель сетевого напряжения.
При достижении напряжения на стабилитроне VD3 (12V) открывается
транзистор V2 и тем самым запирает полевой транзистор V1. Светодиоды
слегка мерцают.

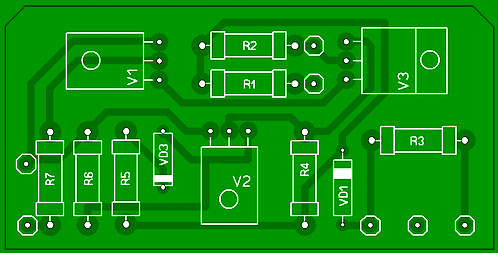

ДЕТАЛИ: Полевой транзистор TSF5N60M заменим на 2SK1365, 2SK1338 от
импульсных зарядных устройств видеокамеры и т.п. Транзисторы V2, V3
заменимы на 13003A от энергосберегающей лампы. Стабилитрон Д814Д,
КС515А или аналогичный с напряжением стабилизации 12-18V. Резисторы
малогабаритные 0,125 вт. Неоновая лампа от индикатора-отвёртки.
Светодиоды любые, красного и желтого свечения. Диод выпрямительный
любой с током не менее 0,3А и обратным напряжением более 600V,
например: 1N5399, КД281Н.
Пробник при правильном монтаже начинает работать сразу после подачи
питания. При наладке диапазон 0-150 Ом можно сместить в ту или иную
сторону подбором резистора R2. Верхняя граница диапазона 150 Ом-50 кОм
зависит от экземпляра транзистора V3.
Пробник размещают в подходящем корпусе из изоляционного материала,
например в корпусе от зарядного устройства мобильного телефона. Спереди
выводят штырь-щуп, а с торца корпуса провод с хорошей изоляцией со
штырём (или крокодилом).
УНИВЕРСАЛЬНЫЙ ИНДИКАТОР
НА МИКРОСХЕМЕ.
Позволяет определить:
"Фазовый" провод в силовых цепях и электрической сети;
Наличие постоянного напряжения в интервале 10...120V;
Наличие переменного напряжения в интервале 10...240V;
Наличие сигнала в телефонных сетях;
Наличие сигнала в трансляционной сети;
Исправность предохранителей;
Исправность резисторов сопротивлением 0... 100ком;
Исправность конденсаторов емкостью 0,05...20мкф;
Исправность переходов кремниевых диодов и транзисторов;
Наличие импульсов ТТЛ и КМОП до 10кГц.
Кроме того, можно отыскать концы проводов в монтажном жгуте, как с помощью питающего напряжения, так и без него.
Принципиальная схема индикатора
.
При разомкнутых щупах напряжение на выводе 1 элемента DD1.1
определяется падением напряжения на последовательно соединенных
элементах HL1, HL2, R3 и R4 недостаточно для срабатывания триггера
DD1.1. Мультивибратор на DD1.1, DD1.2 не работает, светодиод HL4 не
светится. В этом режиме ток, потребляемый от батареи GB1, не превышает
2...3 мкА, что позволяет индикатору обойтись без выключателя питания.
В режиме "прозвонки" цепей при замыкании щупов входной ток цепи
проходит по резисторам R1-R4, напряжение на выводе 1 элемента DD1.1
повышается и запускает мультивибратор на элементах DD1.1, DD1.2. С
мультивибратора импульсы с частотой колебаний около 3 кГц поступают на
элемент DD1.3 - буферный усилитель для светодиода HL4. Помимо световой
индикации работы мультивибратора, излучателем BF1 производится так же и
звуковая сигнализация, который для повышения амплитуды сигнала включен
между двумя инверторами - DD1.4 и DD1.1.
Подача на вход индикатора постоянного напряжения 10... 120V вызывает
свечение светодиодов HL1, HL2, а при полярности, обратной указанной на
входах, - HL3. С ростом контролируемого напряжения яркость их свечения,
заметная на глаз уже при 10V, возрастает. При контроле индикатором
переменного напряжения 10... 120V с частотой 50 Гц видно свечение всех
светодиодов HL1 -HL4, а на слух наличие напряжения с частотой 50 Гц
заметно благодаря характерной модуляции тона 3 кГц. Более того,
слуховой контроль оказывается более чувствительным, так как эта
модуляция заметна уже при напряжении более 1,5V.
При подключении к щупам исправного оксидного конденсатора емкостью 20
мкФ (в соответствии с полярностью напряжения на щупах) он заряжается по
цепи R1 - R4. При этом длительность тонального сигнала пропорциональна
емкости проверяемого конденсатора - около 2 секунд на одну микрофараду.
Проверка исправности полупроводниковых диодов и переходов транзисторов
объяснений не требует. Правда, обратный ток р-n перехода диода или
транзистора более 2 мкА может стать причиной звуковой сигнализации для
любой полярности включения полупроводникового перехода.
Логические уровни ТТЛ и КМОП индицируются с инверсией, т.е. высокому
уровню соответствует отсутствие свечения светодиода HL4 и тонального
сигнала, а низкому уровню - включение светодиода и тональный сигнал.
Преимущество индикатора в том, что испытательное напряжение на его
щупах, не превышающее 4,5V при токе 3 мкА, безопасно даже для полевых и
СВЧ приборов.
Применение в схеме двух резисторов R1 и R2 повышает безопасность работы
с индикатором, номиналы этих резисторов (R1 и R2) выбираются в
зависимости от предельного значения, подаваемого на вход
контролируемого напряжения. Так для контроля входного напряжения до
380V, при токе через светодиоды HL1-HL3 около 10 мА сопротивление
резисторов R1 и R2 следует увеличить до 20 кОм!
При подключении к работающей аппаратуре надо учитывать, что внутреннее сопротивление индикатора всего 24 кОм.
В
конструкции рекомендуется использовать светодиоды HL2 - АЛ307А или
аналогичные с красным свечением, а HL4 - с красным или желтым свечением
(например, АЛ307Д). HL1, HL3 - АЛ307Г или аналогичные зеленого
свечения. Резисторы R1, R2 - МЛТ-2, остальные резисторы и конденсаторы
- любые малогабаритные.
BF1
- любой пьезокерамический излучатель, в качестве батареи питания
G1
использованы три щелочных "пуговичных" элемента напряжением 1,5V,
используемых в калькуляторах, брелках, фонариках, и т.д.
Конструкция и монтаж элементов во
многом зависит от примененного корпуса, можно изготовить особо
малогабаритную конструкцию, применив микросхему и детали для
поверхностного монтажа.
Чертеж возможного варианта платы
.
Плата рассчитана на установку резисторов МЛТ и конденсаторов КМ-6 (С1)
и К10-17. Светодиоды размещают в удобном для наблюдения месте на лицевой стороне корпуса.
Плюсовой
вывод входной цепи прибора целесообразно выполнить в виде щупа, а
минусовый - в виде гибкого провода с зажимом типа "крокодил" на конце.
При исправных деталях налаживания прибора обычно не требуется, Ток
потребления при разомкнутых входах не должен быть больше 4 мкА. Если
при подключении батареи питания индикатор HL4 светится и при
разомкнутых выводах, следует подобрать светодиоды HL1, HL2 с большим
пороговым напряжением или HL3 с меньшим обратным током р-n перехода.
Повысить громкость звуковой сигнализации можно подбором резистора R6
или конденсатора С1, подстроив частоту генератора ближе к наиболее
эффективно излучаемой преобразователем BF1 частоте.
СЛЕДУЮЩАЯ СХЕМА позволяет оценивать величину и знак напряжения ("+","-","~") в нескольких пределах: 36V, >36V, >110V, >220V, 380V, а также можно прозванивать электрические цепи, контакты и катушки реле, пускателей, лампы накаливания, р-n переходы, светодиоды и т.д., т.е. почти все, с чем наиболее часто сталкивается электрик в процессе своей работы (за исключением измерения тока).
На схеме переключатели SA1 и SA2 показаны в не нажатом состоянии, т.е.
в положении вольтметра, о величине напряжения можно судить по
количеству горящих светодиодов в линейке VD3...VD6, а светодиоды VD1 и
VD2 показывают полярность, примерное (рекомендуемое) расположение
элементов на передней панели и в корпусе показано на рисунке. Резистор
R2 необходимо выполнить из двух-трех одинаковых резисторов, включенных
последовательно, общим сопротивлением 27...30 кОм. Нажатый
переключатель SA2 превращает пробник в классическую прозвонку, т.е.
батарейка плюс лампочка. Если нажать оба переключателя SA1 и SA2, то
можно проверять цепи в двух диапазонах сопротивлений: - первый диапазон
- от 1 МОм и выше до ~1,5 кОм (горит VD15); - второй диапазон - от 1
кОм до 0 (горят VD15 и VD16). Стабилитроны можно применить
малогабаритные импортного производства. Батарейки (тип "316") служат
год и более.
Пробник можно дополнить индикатором "фазы" (HL2, R8, контакт Е1), что будет очень полезно при ремонте освещения.
Варианты корпуса зависят от габаритов примененных деталей. Переключатели лучше поставить на разные стороны платы, тогда при пользовании в первое время будет меньше ошибок. Чаще всего ошибки заключается в том, что, не убедившись в отсутствии напряжения в какой-либо цепи, пользователь нажимает переключатели для прозвонки, при этом перегорает лампа HL1, выполняя в этом случае роль предохранителя. Таким образом, при работе на не отключенных цепях надо быть аккуратным и внимательным, что и требуют правила по технике безопасности.
ПРОБНИК ЭЛЕКТРОМОНТЕРА.
Прежде чем приступать к работе с пробником схема которого приведена на
следующем рисунке, необходимо зарядить накопительный конденсатор С1.
Для этого просто на несколько секунд вставляем щупы пробника в сетевую
розетку.
При этом загораются светодиоды LED2 - LED6, показывающие, что
пробник исправен и в сети есть напряжение - 220V.
В процессе работы зажигание светодиодов свидетельствует о наличии следующих напряжений:
LED4 - 36V;
LED3 - 110V;
LED2 - 220V;
LED1 - 380V.
Светодиод LED5 используется для прозвонки (около минуты непрерывного
свечения), а LED6 индицирует полярность напряжения (при измерениях
напряжения в цепях постоянного тока).
Нужно обратить внимание на то, что это все-таки пробник, а не
измерительный прибор, поэтому порог включения светодиодов не очень
четкий, но вполне достаточный. Например, при напряжении 127V светятся
LED4 и LED3, и погашены LED2 и LED1. Возможно, для более
точной индикации при настройке придется подобрать сопротивления R1, R2
и R5.

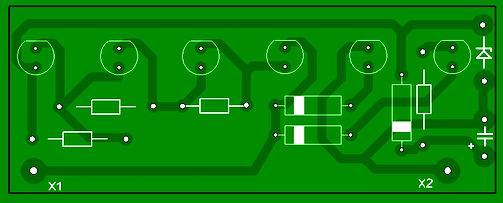

Основные
элементы пробника смонтированы на печатной плате, для уменьшения
толщины корпуса VD1 и С1 размещены вне платы в основном корпусе, где
размещена схема и индикаторы, а резисторы R1и R2 во вспомогательном
щупе. Конденсатор С1 при использовании стабилитрона Д816В должен быть
рассчитан на рабочее напряжение не ниже 35V. При качественном
конденсаторе заряд сохраняется больше суток. Емкость конденсатора
можно увеличить. Диоды в схеме - любые с максимальным напряжением свыше
50V.
УНИВЕРСАЛЬНЫЙ ПРОБНИК-ИНДИКАТОР.
Предлагаемый прибор,
состоящий из светодиодной шкалы напряжений, узла контроля проводимости
электрических цепей ("прозвонки"), индикатора переменного напряжения и
указателя фазного провода - хороший помощник, когда при ремонте и
монтаже электропроводки возникает необходимость проверить напряжение
сети, определить фазные и нулевые провода, "прозвонить" цепи на
отсутствие обрывов или коротких замыканий.

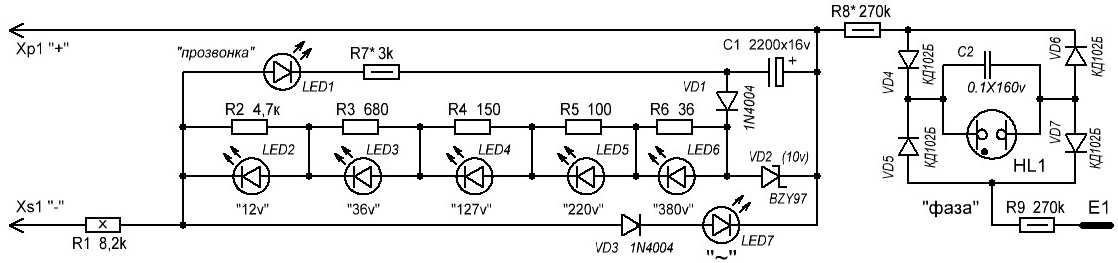

Светодиодная шкала выполнена на светодиодах LED2- LED6 и резисторах R2-
R6, шунтирующих светодиоды, и имеет пять градаций стандартных
напряжений. Работа шкалы основана на зажигании определенного светодиода
при падении напряжения на шунтирующем его резисторе около 1,7V. Цепь
VD3, LED7 служит для индикации переменного напряжения на щупах
пробника, а также обратной, по сравнению с указанной на схеме,
полярности постоянного напряжения.
Узел контроля проводимости
состоит из накопительного конденсатора сравнительно большой емкости С1,
цепи его зарядки VD1,VD2 и цепи индикации R7,LED1. При подключении на
несколько секунд щупов к источнику напряжения, конденсатор через диод
VD1 заряжается от напряжения, падающего на стабилитроне VD2. Пробник
готов к "прозвонке" цепей.
Если щупами коснуться исправной цепи,
ток разрядки конденсатора потечет через нее, резистор R1, светодиод
LED1 и резистор R7. Светодиод зажжется. По мере разрядки конденсатора
яркость светодиода будет падать. Указатель фазного провода собран по
схеме релаксационного генератора, коснувшись пальцем сенсора Е1, щупом
«+» касаются фазного провода. Выпрямленное диодами VD4, VD5 напряжение
заряжает конденсатор С2. Когда напряжение на нем достигнет
определенного значения, вспыхнет неоновая лампа HL1. Конденсатор
разряжается через нее, процесс повторяется.
Светодиоды -
указанные на схеме или их зарубежные аналоги, например, L-63IT,
желательно подобрать по близким параметрам, а LED1 - по максимальной
световой отдаче при малом токе. Вместо указанного на схеме стабилитрона
BZY97(10V) можно применить Д814Б либо КС168. Конденсатор С1 - К50-35
или его зарубежный аналог. Резисторы R2-R9 - МЛТ соответствующей
мощности, R1 - ПЭВ, С5-37 мощностью не менее 8W (можно установить шесть
последовательно включенных резисторов МЛТ-2 сопротивлением 1,3 кОм).
Конструкцию можно выполнить в виде двух щупов из диэлектрического материала,
соединенных между собой гибким проводом в двойной изоляции,
рассчитанной на напряжение не менее 380V. Основной щуп, на котором
размещены индикаторы и вспомогательный в котором размещен резистор R1.
Работа во всех режимах осуществляется без каких-либо переключений и без
внутреннего элемента питания. Щупы имеют заостренные наконечники
диаметром 3 и длиной 20 мм.
Если все детали исправны и смонтированы правильно, пробником
можно пользоваться сразу. Возможно, придется подобрать резистор R7,
чтобы добиться четкого горения светодиода LED1 (при подключении между
щупами резистора сопротивлением 300...400 Ом). Но значительно уменьшать
его сопротивление не следует, поскольку это вызовет быстрый разряд
накопительного конденсатора. А чтобы добиться отчетливо различимых
вспышек неоновой лампы, достаточно подобрать резистор R8.
Когда часто
приходится контролировать работоспособность и ремонтировать различные
устройства, где применяются различные по значению (36v, 100v, 220v и
380v) постоянные и переменные напряжения, предлагаемый пробник очень
удобен, поскольку не требуется проводить переключений при различном
контролируемом напряжении. ВАРИАНТ такого пробника на двухцветных
светодиодах, который кроме "прозвонки" цепей, позволяет визуально
определить тип постоянного или переменного напряжения и приближенно
оценить его значение в интервале от 12 до 380V, представлен на
следующем рисунке.
Схема
содержит шкалу из двухцветных светодиодов LED1- LED5, индикатор фазного
провода на неоновой лампе HL1 и "прозвонку" - индикатор проводимости
электрической цепи.
Для использования устройства качестве
"прозвонки", необходимо предварительно зарядить накопительный
конденсатор С1. Для этого вход устройства на 15...20 с подключают к
сети 220V или к источнику постоянного напряжения 12V и более (плюсом на
вилку Хp1) За это время конденсатор С1 успевает зарядиться через диод
VD2 до напряжения, немного меньшего 5V (оно ограничено стабилитроном
VD1). При последующем подключении к контролируемой цепи, если она
исправна, конденсатор будет разряжаться через нее, резистор R7 и
светодиод LED6, который загорится. Если проверку проводить
кратковременно, то зарядки конденсатора хватит на несколько проверок,
после чего зарядку конденсатора следует повторить. Для индикации
напряжения вход устройства - штырь Хp1 и Xp2 (с помощью гибкого
изолированного провода), подключают к контролируемым точкам. В
зависимости от разности потенциалов этих точек через резисторы R1-R6 и
стабилитрон VD1 протекает различный ток. С увеличением входного
напряжения возрастает и ток, что приводит к росту напряжения на
резисторах R2- R6. Светодиоды LED1- LED5 поочередно загораются,
сигнализируя о значении входного напряжения. Номиналы резисторов R2-R6
подобраны так, чтобы светодиоды загорались при напряжении:
LED1 - 12V и более,
LED2 - 36V и более,
LED3 - 127V и более,
LED4 - 220V и более,
LED5 - 380V и более.
В
зависимости от полярности входного напряжения цвет свечения будет
различным. Если на штыре Хp1 плюс относительно гнезда Xs1. светодиоды
горят красным цветом, если минус - зеленым. При переменном входном
напряжении цвет свечения - желтый. Следует отметить, что при переменном
или отрицательном входном напряжении может гореть и светодиод LED6.
В
режиме указателя фазного провода в сети любой из входов (Хp1 или Xp2)
подключают к контролируемой цепи и прикасаются пальцем к сенсору Е1,
если эта цепь соединена с фазным проводом неоновая индикаторная лампа
зажжется.
В
схеме применены: постоянные резисторы R1 - ПЭВ-10. остальные - МЛТ,
С2-23. конденсатор - К50-35 или импортный, диод КД102Б можно заменить
на любой диод из серии 1N400x, стабилитрон КС147А - на КС156А, взамен
двухцветных светодиодов можно применить по два разного цвета свечения,
включив их встречно-параллельно, светодиод LED6 желательно применить с
повышенной яркостью свечения.
Следует отметить, что светодиоды разного цвета
свечения имеют различные значения прямого напряжения, поэтому пороги их
включения при разной полярности входного напряжения не будут
одинаковыми.
Светодиоды LED1- LED5 и неоновую лампу HL1
располагают в ряд, так чтобы их было хорошо видно. Щуп Xp1 -
металлический штырь, заостренный на конце размещают в торце корпуса,
Xp2 - вспомогательный щуп, в котором размещен резистор R1, соединенный
с основным корпусом гибким проводом с хорошей изоляцией. В качестве
сенсора Е1 можно использовать винт, расположенный на корпусе устройства.
ПРОБНИК ПРОЗВОНКА - ИНДИКАТОР НАПРЯЖЕНИЯ
.
Довольно
удобный прибор, которым можно проверять целостность линий и наличие как
постоянного, так и переменного напряжения, способная оказать дельную
помощь электрику в его работе. Схема представляет собой усилитель
постоянного тока на транзисторах VT1, VT2 с ограничением базовых токов
резисторами R1-R3. Конденсатор С1 создает цепь отрицательной обратной
связи по переменному току, исключающую ложную индикацию от внешних
наводок. Резистор R4 в цепи базы VT2 служит для установки необходимого
предела измерений сопротивлений, R2 ограничивает ток при работе
пробника в цепях переменного и постоянного токов. Диод VD1 выпрямляет
переменный ток.
В
исходном состоянии транзисторы закрыты, и светодиод HL1 не светится, но
если щупы прибора соединить вместе или подключить их к исправной
электрической цепи сопротивлением не более 500 кОм, то светодиод
зажигается. Яркость его свечения зависит от сопротивления проверяемой
цепи - чем оно больше, тем меньше яркость.
При подключении
пробника к цепи переменного тока положительные полуволны открывают
транзисторы, и светодиод загорается. Если же напряжение постоянное,
светодиод зажжется, когда на щупе Х2 будет "плюс" источника.
В приборе можно применить кремниевые транзисторы серий КТ312, КТ315 с любым буквенным индексом, со значением П21э от 20 до 50. Можно также использовать транзисторы p-n-p проводимости, поменяв полярность включения диодов и источника питания. Диод VD1 лучше установить кремниевый марки КД503А или подобный. Светодиод типа АЛ102, АЛ307 с напряжением зажигания 2-2,6V. Резисторы МЛТ-0,125, МЛТ-0,25,МЛТ-0,5. Конденсатор - К10-7В, К73 или любой другой малогабаритный. Питается прибор от двух элементов А332.
Настройку прибора лучше производить на временной монтажной плате, исключив из схемы резистор R4. К щупам подсоедините резистор сопротивлением около500 кОм для установки верхнего предела измерения сопротивления, при этом светодиод должен загореться. Если этого не произойдет, транзисторы нужно поменять на другие, с большим коэффициентом h21э. После загорания светодиода подбором величины R4 добейтесь минимального свечения на выбранном пределе. При необходимости в прибор можно ввести и другие пределы измерения сопротивлений, меняя их с помощью переключателя. Щуп Х2 закрепляют на корпусе, а X1 соединяют с прибором многожильным проводом, последний можно выполнить из цангового карандаша или использовать готовый от авометра.
О РАБОТЕ С ПРИБОРОМ. Исправность
диодов и транзисторов проверяют методом сравнения сопротивлений p-n
переходов. Отсутствие свечения указывает на обрыв перехода, а если оно
постоянно, переход пробит. При подключении к пробнику исправного
конденсатора светодиод вспыхивает и затем гаснет. В противном случае,
когда конденсатор пробит или же имеет большую утечку, светодиод горит
постоянно. Таким образом, можно проверять конденсаторы с номиналами от
4700 пФ и выше, причем длительность вспышек зависит от измеряемой
емкости - чем она больше тем, дольше горит светодиод.
При проверке электрических цепей светодиод будет гореть только в
случаях, когда они имеют сопротивление менее 500 кОм. При превышении
этого значения светодиод гореть не будет.
Наличие переменного
напряжения определяют по свечению светодиода. При постоянном напряжении
светодиод горит только в случае, когда на щупе Х2 находится "плюс"
источника напряжения.
Фазный провод
определяется следующим образом: щуп XI берут в руку, а щупом Х2
касаются провода, и если светодиод горит, значит, это и есть фазный
провод сети. В отличие от индикатора на "неонке" здесь не происходит
ложных срабатываний от внешних наводок.
Выполнить фазировку также не представляет большого труда. Если при
касании пробником проводов с током светодиод светится, значит, щупы
находятся на разных фазах сети, а при отсутствии свечения - на одной и
той же.
Сопротивление изоляции электроприборов
проверяют таким образом. Одним щупом касаются провода, а другим корпуса
электроприбора. Если при этом светодиод горит, то сопротивление
изоляции, ниже нормы. Отсутствие свечения указывает на исправность
прибора.
Немного измененный вариант предыдущей схемы, который работает
следующим образом: При прозвонке: если замкнуть щупы между собой
загорится зеленый светодиод (при данных номиналах схемы “звонит” цепи
сопротивлением до 200 кОм).
При наличии напряжения в цепи горят
оба светодиода зеленый и красный вместе: пробник работает, как
индикатор постоянного напряжения от 5V до 48V и переменного до 380V,
прием яркость свечения красного светодиода зависит от величины
напряжения в проверяемой цепи, т.е. при 220V яркость будет выше, чем
при 12V. Работает данный девайс от двух батареек (таблеток), сохраняя
работоспособность в течение нескольких лет.
УНИВЕРСАЛЬНЫЙ ПРОБНИК
существенно
облегчает поиск неисправностей при ремонте различной радиоаппаратуры, с
его помощью можно проверять электрическую цепь и отдельные её элементы
(диоды, транзисторы, конденсаторы, резисторы). Он поможет
удостовериться в наличии постоянного или переменного напряжения от 1 до
400V, определить фазный и нулевой провод, проверить на обрыв и
замыкание обмотки электродвигателей, трансформаторов, дросселей, реле,
магнитных пускателей, и катушек индуктивности.
Кроме того, пробник
позволяет проверить прохождение сигнала в трактах НЧ, ПЧ, ВЧ
радиоприемников, телевизоров, усилителей и т.п., экономичен, работает
от двух элементов напряжением 1,5V.

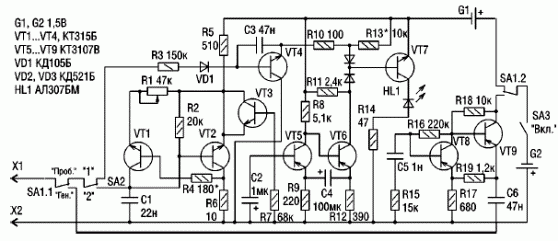

Схема универсального пробника
.
Прибор выполнен на девяти транзисторах и состоит из
измерительного генератора на транзисторах VT1, VT2, рабочая частота
которого определяется параметрами конденсатора C1 и проверяемой
катушкой индуктивности. Переменным резистором R1 устанавливают глубину
положительной обратной связи, обеспечивающей надежную работу генератора.
Транзистор
VT3, работающий в диодном режиме, создает необходимый сдвиг уровня
напряжения между эмиттером транзистора VT2 и базой VT5. На транзисторах
VT5, VT6 собран генератор импульсов, который совместно с усилителем
мощности на транзисторе VT7 обеспечивает работу светодиода HL1 в одном
из трех режимов: отсутствия свечения, мигания и непрерывного свечения.
Режим работы генератора импульсов определяется напряжением смещения на
базе транзистора VT5.
На транзисторе VT4 выполнен усилитель
постоянного тока, с помощью которого проверяют сопротивление и наличие
напряжения. Схема на транзисторах VT8, VT9 представляет собой
триггерный мультивибратор с рабочей частотой около 1 кГц. Сигнал
содержит множество гармоник, поэтому им можно проверять не только
каскады НЧ, но и ПЧ, ВЧ.
Кроме указанных на схеме, транзисторы
VT1, VT2, VT4, VT7 могут быть типов КТ312, КТ315, КТ358, КТ3102.
Транзисторы КТ3107В можно заменить любыми из КТ361, КТ3107, КТ502.
Транзистор VT3 должен быть из серии КТ315. Переменный резистор R1
желательно применить с логарифмической характеристикой “Б” или “В”.
Наиболее пологий участок характеристики должен проявляться при правом
по схеме положении движка. Источник питания – два гальванических
элемента типоразмера АА напряжением 1,5V.
Плату и батарейки
размещают в пластмассовом корпусе подходящих размеров. На верхнюю
крышку устанавливают переменный резистор R1, переключатели SA1–SA3 и
светодиод HL1.
Правильно собранный и из исправных деталей пробник
начинает работать сразу после подачи напряжения питания. Если в крайнем
правом положении движка резистора R1 и при разомкнутых щупах X1, X2
светодиод светится, то нужно подобрать резистор R4 (увеличить его
сопротивление), чтобы светодиод погас.
При проверке напряжения,
сопротивления до 500 кОм, исправности транзисторов, диодов,
конденсаторов емкостью 5 нФ…10 мкФ и определении фазного провода
переключатель SA1 устанавливают в положение “Пробник”, а SA2 – в
положение “1”. Наличие переменного напряжения определяют по свечению
светодиода. При постоянном напряжении 1…400V светодиод светится только
в том случае, когда на щупе X1 присутствует “плюс” источника
напряжения. Исправность диодов и транзисторов проверяют методом
сравнения сопротивлений p-n переходов. Отсутствие свечения светодиода
указывает на обрыв перехода. Если оно постоянно, то переход пробит. При
подключении к пробнику исправного конденсатора светодиод вспыхивает, а
затем гаснет. Если конденсатор пробит или имеет большую утечку,
светодиод светит постоянно. Причем длительность вспышек зависит от
измеряемой емкости: чем она больше, тем, дольше светится светодиод, и
наоборот. Фазный провод определяют так: щуп X2 берут в руку, а щупом X1
касаются провода. Если светодиод светится, значит, это и есть фазный
провод сети.
При проверке катушек индуктивности 200 мкГн…2 Гн и
конденсаторов емкостью 10…2000 мкФ переключатель SA1 устанавливают в
положение “Пробник”, а SA2 – в положение “2”. При подключении исправной
катушки индуктивности и установки движка R1 в определенное положение
светодиод мигает. Если в проверяемой обмотке есть короткое замыкание
витков, то светодиод светится; если в обмотке есть обрыв, то светодиод
не светится. Проверка конденсаторов емкостью 10…2000 мкФ аналогична
вышеописанной проверке.
При использовании пробника в качестве
генератора сигналов переключатель SA1 устанавливают в положение
“Генератор”. Щуп X2 подключают к “массе” проверяемого устройства, а щуп
X1 – к соответствующей точке схемы. Если последовательно со щупом X1
подключить наушник, например, ТМ72А, то можно осуществить звуковую
“прозвонку” электрических цепей.
Следует отметить, что в случае
проверки обмоток трансформаторов с большим коэффициентом трансформации
пробник следует подключать к обмотке с наибольшим числом витков.
ПРОСТОЙ ПРОБНИК-ИНДИКАТОР.
Несмотря на обилие и доступность
цифровых измерительных приборов (мультиметров), радиолюбители для
проверки наличия напряжения и исправности различных цепей и элементов
часто применяют более простые индикаторные приборы, называемые
пробниками. С помощью этого пробника, можно проверить наличие
напряжения в контролируемой цепи, определить его вид (постоянное или
переменное), а также проводить "прозвонку" цепей на исправность.

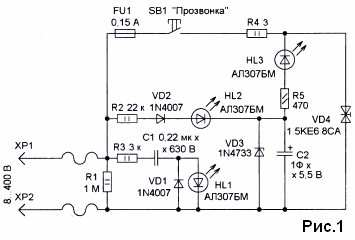

Схема устройства
показана на рис. 1 Светодиод HL2 индицирует наличие на входе (вилки ХР1
и ХР2) постоянного напряжения определенной полярности. Если на вилку
ХР1 поступает плюсовое напряжение, а на ХР2 - минусовое, через
токоограничивающий резистор R2, защитный диод VD2, стабилитрон VD3 и
светодиод HL2 протекает ток, поэтому светодиод HL2 будет светить.
Причем яркость его свечения зависит от входного напряжения- При
обратной полярности входного напряжения он светить не будет.
Светодиод HL1 индицирует наличие на входе устройства переменного
напряжения. Он подключен через ограничивающие ток конденсатор С1 и
резистор R3, диод VD1 защищает этот светодиод от минусовой полуволны
переменного напряжения. Одновременно со светодиодом HL1 будет светить и
HL2. Резистор R1 служит для разрядки конденсатора С1. Минимальное
индицируемое напряжение - 8V.
В качестве источника постоянного напряжения для режима "прозвонки"
соединительных проводов применен ионистор С2 большой емкости. Перед
проведением проверки необходимо его зарядить. Для этого устройство
подключают к сети 220V примерно на пятнадцать минут. Ионистор
заряжается через элементы R2, VD2, HL2, напряжение на нем ограничено
стабилитроном VD3. После этого вход устройства подключают к проверяемой
цепи и нажимают на кнопку SB1. Если провод исправен, через него,
контакты этой кнопки, светодиод HL3, резисторы R4, R5 и плавкую вставку
FU1 потечет ток и светодиод HL3 станет светить, сигнализируя об этом.
Запаса энергии в ионисторе достаточно для непрерывного свечения этого
светодиода около 20 мин.
Ограничительный диод VD4 (напряжение ограничения не превышает 10,5V)
совместно с плавкой вставкой FU1 защищает ионистор от высокого
напряжения в случае, если при контроле входного напряжения или зарядке
ионистора будет случайно нажата кнопка SB1. Плавкая вставка перегорит и
потребуется ее замена.
В устройстве применены резисторы МЛТ, С2-23, конденсатор С1 - К73-17в,
диоды I N4007 можно заменить на диоды 1N4004, 1N4005, 1 N4006,
стабилитрон 1N4733 - на 1N5338B. Все детали смонтированы на макетной
монтажной плате с применением проводного монтажа.
ПРОЗВОНКА ИЗ ТЕЛЕФОННОГО КАПСЮЛЯ.
Если
у кого-то на хозяйстве завалялся телефонный капсюль (наушник) ТК-67-НТ
предназначенный для работы в телефонных аппаратах, или аналогичный с
металлической мембраной и имеющий внутри две катушки соединенные
последовательно, то на его базе можно собрать простейшую звуковую
“прозвонку”.
Правда,
для этого наушник придется немного доработать – разобрать и
рассоединить катушки, сделав выводы от каждой из них свободными. Все
детали можно разместить внутри телефонного капсюля под мембраной возле
катушек. После сборки телефон превратится в отличный звуковой
генератор, который можно использовать, например, для проверки печатных
плат на замыкание дорожек между собой или для других целей – скажем,
как звуковой индикатор поворотов.
Варианты схем приведены на рисунке.
Основа
пробника - генератор с индуктивной обратной связью, собранный на
транзисторе VT1 и телефоне BF1. На приведенной схеме напряжение питания
(батареи) указанно 3V, но его можно изменить (от 3 до 12V), подобрав
токоограничительный резистор R1. В качестве VT1 можно использовать
практически любой маломощный (лучше германиевый) транзистор. Если под
рукой окажется транзистор с проводимостью N-P-N, то пойдет и он, но
придется изменить полярность включения источника питания. Если
генератор не запустится при первом включении, необходимо поменять
местами выводы одной из катушек. Для большей громкости звука частоту
генератора нужно выбрать близкой к резонансной частоте телефона, это
можно сделать, изменяя зазор между мембраной и сердечником.
Очень нужный в хозяйстве инструмент, который в обязательном порядке должен присутствовать в каждой квартире или доме. Наверняка, в жизни каждого человека, случалась такая ситуация когда вдруг внезапно по непонятным причинам гас свет. Первая реакция любого человека растерянность, а в некоторых случаях даже паника. Что случилось, где свет, куда пропало электричество, как теперь быть и что делать? По прошествии некоторого времени посещают мысли примерно такого содержания, интересно это только у меня свет пропал или везде?
При правильно подходе к делу ответы на все эти вопросы с легкостью может дать указатель напряжения . С его помощью можно без проблем определить наличие или или на выключателе. А так же, установить присутствие или отсутствие напряжение на вводном автомате и счетчике электроэнергии.
В данной статье мы ознакомимся с наиболее распространенными в быту видами указателей напряжения, разберем наглядные методы работы с каждым из них, плюсы и минусы, а так же по каждому из вариантов подведем итог на предмет удобства использования в быту.
Сейчас на рынке электрооборудования представлено огромное множество различного типа указателей напряжения, какой выбрать и как не прогадать с покупкой? Давайте разбираться.
В данной статье мы рассмотрим основные виды указателей напряжения,
Индикаторная отвертка - указатель напряжения со световым оповещением, контактного типа
Данный индикатор напряжения имеет одну функцию, определение наличия или отсутствия напряжения, на проводе или контакте электрооборудования.
Указатель данного типа имеет две рабочие части. Первая имеет форму плоской отвертки, контактирует непосредственно с находящимся под напряжением элементом электропроводки.
Вторая часть расположена на рукоятке индикаторной отвертки, необходима для создания сопротивления.
Проверим данный индикатор в работе
Рассмотрим применение данной отвертки на конкретном примере. У нас имеется , к одному контакту которого подключен фазный провод, к другому нулевой. Индикатор напряжения укажет на каком проводе находится фаза.
Для определения зажимаем большим пальцем контакт расположенный на рукоятке указателя напряжения и поочередно подносим рабочую часть индикатора сначала к одному, потом к другому контакту автоматического выключателя. Большой палец при этом должен быть голый, без перчаток.
Если на контакте присутствует напряжение индикатор указателя его покажет, загорится слабый красный или оранжевый огонек внутри отвертки. А на нулевом контакте (в нашем примере к нему подходит синий провод) индикатор не покажет ничего.
Подведем итоги тестирования
Плюсы:
- не имеет элементов питания, работает непосредственно от фазы;
- за счет простой конструкции исполнения обладает высокой точностью и надежностью;
- имеется возможность, при острой необходимости, использовать указатель напряжения в качестве плоской отвертки;
- прост в эксплуатации;
- срок службы не ограничен;
- сохраняет работоспособность при любых температурных условиях окружающей среды.
Минусы:
- очень слабая лампочка индикации наличия напряжения, на солнце очень тяжело рассмотреть;
- для работы с индикатором приходится снимать защитные перчатки.
Делаем вывод: Очень простой и надежный указатель напряжения, для работ внутри помещений будет идеальным вариантом.
Индикаторная отвертка - указатель напряжения, с функцией контактного и бесконтактного использования, со световым оповещением
Данный вид индикатора напряжения имеет в своем арсенале две функции. Определение наличия, отсутствия напряжения (фазы) контактным и без контактным методом, а также функцию проверки целостности цепи (провода, кабеля, предохранителя).
Указатель имеет две рабочие части. Первая имеет вид плоской отвертки. Предназначена для непосредственного контакта с элементами находящимися под напряжением.
Вторая, предназначена для без контактного определения наличия напряжения, а так же для определения целостности цепи в совокупности с первой частью.
Внутри изолированной прозрачной рукоятки указателя напряжения находиться светодиодная лампочка, которая при взаимодействии с фазой сигнализирует о ее наличии. Так же, в ней располагаются элементы питания, батарейки типа LR44, 157, А76 или V13GA.
Проверим данную индикаторную отвертку в работе
Поочередно подносим первую рабочую часть указателя напряжения к контактам двухполюсного автоматического выключателя. Сначала к одному, затем к другому. На нулевом контакте индикатор ничего не показал.
На фазном, лампочка указателя напряжения загорелась, сигнализируя о присутствии на данном контакте напряжения (фазы).
Так же, с помощью данного индикатора напряжения можно определить наличие фазы бесконтактным методом, для этого воспользуемся второй рабочей частью.
Стоит отметить, что для корректной работы данного указателя напряжения его необходимо правильно держать. Делать это нужно, как показано на рисунке ниже, за середину корпуса отвертки, не касаясь рукой первой рабочей части, иначе указатель может сработать в режиме "прозвонки", тем самым дав ложный сигнал о наличии фазы.
Подносим индикаторную отвертку второй рабочей частью к изоляции провода, касаться необязательно, индикатор начнет сигнализировать о наличии фазы уже на некотором расстоянии от провода.
Функция проверки целостности цепи (прозвонки), работает просто.
Внимание! Все манипуляции по проверке целостности (прозвонке) провода, кабеля или различного рода предохранителей проводятся только с отключенным напряжением.
Последовательность действий в режиме "прозвонка"
Допустим, нам требуется прозвонить целостность одной жилы провода. Для этого проводим следующий ряд действий.
- снимаем перчатки;
- зажимаем вторую (заднюю) часть индикатора напряжения голым пальцем, допустим правой руки;
- первой рабочей частью (выполненной под плоскую отвертку) указателя напряжения, касаемся одного конца жилы проверяемого провода;
- второго конца проверяемого провода необходимо коснуться пальцами левой руки.
Теперь, смотрим:
- Если индикаторная лампа указателя напряжения засветилась - проверяемая жила провода целая.
- Если индикаторная лампочка не засветилась - жила повреждена и находиться в чистом обрыве.
Аналогичным способом проверяются и предохранители.
Плюсы и минусы данной индикаторной отвертки
Плюсы:
- яркий световой сигнализатор;
- возможность контактного и без контактного применения для определения наличия или отсутствия фазы;
- имеется функция проверки целостности цепи (прозвонки);
- при необходимости возможно использовать указатель в качестве плоской отвертки.
Минусы:
- необходимость периодической замены элементов питания;
- ограничение по температуре окружающей среды от -10 до +50 градусов Цельсия.
Делаем вывод: Надежный и понятный указатель напряжения, имеет функции проверки целостности цепи и без контактного определения наличия напряжения.
Подходит как для домашнего бытового, так и профессионального использования.
Цифровая индикаторная отвертка, с функциями контактного и бесконтактного определения напряжения
Данный указатель напряжения не имеет никаких источников электропитания.
На его корпусе имеется окошечко с жидкокристаллическим дисплеем, на котором высвечиваются цифровые значения напряжения 12, 36, 55, 110, 220 Вольт.
Так же имеются две полюсные кнопки. Первая, предназначена для бесконтактного измерения напряжения.
Вторая, для контактного измерения.
Индикатор имеет одну рабочую часть, выполненную в виде плоской отвертки.
Проверим указатель напряжения в работе
В первую очередь, протестируем контактный способ измерения. Подносим индикатор к первому, нулевому контакту автоматического выключателя. На дисплее индикатора появляется значение равное 55 В.
Небольшое напряжение действительно может присутствовать на нулевом проводе, но как правило, оно наблюдается только при нагрузках (работающем электрическом оборудовании). Наш автомат в момент измерений был отключен, то есть фактическая нагрузка отсутствовала.
Теперь, подносим индикатор к фазному контакту.
На нем индикатор четко показал 110 Вольт. Реальное значение напряжение равное 220 В на дисплее указателя высветилось едва различимым.
Попытки заставить указатель напряжения работать в бесконтактном режиме успехом не увенчались, но была выявлена не заявленная в руководстве по эксплуатации цифрового индикатора функция, если не нажимая на кнопки коснуться фазы, индикатор показывает на дисплее еле видную молнию, указывающую на наличие напряжения.
Подведем итоги испытания данного указателя напряжения:
Плюсы:
- не имеет источника питания;
- показывает примерные цифровые значения напряжения.
Минусы:
- не работает заявленная производителем бесконтактная функция определения напряжения;
- ограничения по температуре окружающей среды от -10 до +50 градусов Цельсия;
- имеет ограничения по измеряемому напряжению 250 В;
- согласно инструкции, запрещено прикасаться к двум кнопкам сразу (наверное может ударить током ).
Делаем вывод: Данный индикатор является очень ненадежным в эксплуатации.
Указатель напряжения с функциями бесконтактной, звуковой и контактной световой индикацией
Данный индикатор в отличии от своих конкурентов, представленных выше, помимо светового оповещения, имеет еще и звуковое. Эта функция делает данный прибор очень безопасным при определении наличия или отсутствия напряжения.
На данном указателе, бесконтактный режим определения наличия напряжения, имеет звуковое оповещение, при этом, он сопровождается световой индикацией зеленого цвета.
Контактный режим, имеет только световое оповещение, сопровождается индикацией красного цвета.
Для этого на приборе предусмотрены две светодиодные лампочки.
Для звука имеется динамик.
На торце указателя расположен переключатель режимов работы:
- "O" - функция контактного светового оповещения, сопровождается свечением красной лампочки, определяет наличие напряжения только при непосредственном контакте с фазой;
- "L" - функция бесконтактного звукового оповещения средней чувствительности, сопровождается свечением зеленой лампочки, определяет напряжение с небольшого расстояния, даже через двойную изоляцию провода;
- "H" - функция звукового оповещения максимальной чувствительности, сопровождается свечением зеленой лампочки, определяет наличие напряжения с большого расстояния через изоляцию провода.
Рабочая часть скрытая под защитным колпачком, выполнена в виде плоской отвертки.
На торце указателя напряжения предусмотрен специальный контакт, который в совокупности с основной рабочей частью прибора используется для определения целостности цепи. Режим так называемой "прозвонки".
Последовательность работы в режиме "прозвонки":
- снимаем перчатки;
- зажимаем пальцем правой руки торцевой контакт индикатора напряжения;
- далее, основной рабочей частью (выполненной под плоскую отвертку), касаемся одного конца жилы проверяемого провода;
- до второго конца провода необходимо дотронуться пальцами левой руки.
Если цепь целая, то:
- в режиме "О" - загорится красная лампочка;
- в режиме "L" и "H" - будет гореть зеленая лампочка в сопровождении с звуковым сигналом;
Если цепь повреждена:
- ни в одном из режимов индикатор реагировать не будет.
Проверим указатель в работе
Включаем режим контактной индикации - "О".
Теперь, поочередно подносим указатель напряжения сначала к нулевому контакту автоматического выключателя, где он как и положено ничего не показывает.
Затем, к фазному контакту. Световая индикация указателя напряжения загорелась.
Переходим к бесконтактному режиму средней звуковой и световой индикации "L".
Данный режим может работать как с голой рабочей частью указателя, так и с защищенной колпачком. Итак, включаем режим и подносим указатель к автоматическому выключателю. Контактов касаться не нужно! Держим прибор на расстоянии 1-2 см от токоведущих частей. Возле нулевого контакта индикаторы указателя молчат, а возле фазного начинают издавать звуковое и световое оповещение, загорается зеленая лампочка.
Тестируем прибор в последнем положении переключателя -"H", режим повышенной чувствительности бесконтактной звуковой и световой индикации.
Пользоваться данным режимом можно как с надетым, так и со снятым колпачком. Включаем прибор и подносим его к автоматическому выключателю.
Указатель включает звуковое и световое оповещение при обнаружении на одной из жил провода или кабеля фазы уже за 20 сантиметров до контактов автоматического выключателя.
Подведем итоги по тестированию данного указателя напряжения
Плюсы:
- большой набор функций, три режима индикации, одна световая и две звуковые;
- возможность определять напряжение на расстоянии;
- бесконтактная световая индикация дублируется звуковой;
- имеется функция проверки целостности цепи.
Минусы:
- прибор работает от батареек типа LR44, 157, А76 или V13GA, довольно быстро садятся. Перед проведением работ требуется предварительная проверка работоспособности прибора;
- рабочая температура окружающей среды от-10 до +50 градусов Цельсия.
Вывод: Отличный, понятный и адекватный прибор, с широким набором функций. Подойдет как для профессионала, так и для новичка.
Двухполюсный указатель напряжения, двухконтактного типа, с функцией определения значений напряжения
Данный указатель напряжения относится к разряду профессиональных. В отличии от обычных однополюсных указателей он не может определить на каком из контактов находиться фаза, но может оповестить о наличии напряжения в целом.
Данное устройство состоит из двух щупов, на конце каждого из которых располагается рабочая часть изготовленная в виде острых штырьков, щупы соединенных между собой мягким медным проводом.
На одном из них имеется индикаторная шкала с нанесенными на нее ступенчатыми значениями напряжения 6, 12, 24, 50, 110, 120 и 380 Вольт.
Производя замеры, используя двухполюсный указатель, прибор покажет, в каком диапазоне находится измеряемое напряжение. Может использоваться в сети 380 Вольт.
Единственный из индикаторов способный точно определить конкретное напряжение сети 220 или 380 Вольт, а так же выявить в сети 220 Вольт.
Прибор имеет две рабочие части.
Первая, выполнена в виде острого щупа расположенного на основном на корпусе прибора.
Вторая, расположена на дополнительном корпусе, ее рабочая часть так же имеет вид острого щупа.
Проверим двухполюсный указатель напряжения в работе
Для работы прибора нужны два контакта, фаза и ноль или фаза и земля. Одним рабочим элементом дотрагиваемся до фазного контакта, другим до нулевого или контакта заземления. В нашем примере, на двухполюсном автоматическом выключателе присутствую фаза и ноль. Касаемся рабочими частями прибора контактов автоматического выключателя. Щуп основной части вставляем в один контакт, щуп дополнительной другой.
При наличии на автомате напряжения индикаторные лампочки указателя начинают светиться. На шкале основной части указателя высвечивается значение равное напряжению сети. В нашем примере, индикация показывает напряжение равное 220 Вольтам, что соответствует реальной действительности.
Подведем итоги тестирования двухполюсного указателя напряжения
Плюсы:
- имеет ступенчатую шкалу определения напряжения;
- имеет возможность работы в сети 220 и 380 Вольт;
- способен определить перенапряжение в сети 220 Вольт;
- не имеет элементов электрического питания;
Минусы:
- слабое место гибкая проводная связь между основной и дополнительной частями прибора;
- относительно выше представленных указателей напряжения довольно громоздкий;
- не может определить где фаза, а где ноль;
- температура окружающей среды для стабильной работы прибора ограничена от -10 до +50 градусов Цельсия.
Вывод: Данный индикатор хорош в профессиональных электрических работах. Для бытовых нужд, в дополнение к нему лучше приобрести индикаторную отвертку.
Вы, наверное, не раз видели индикатор напряжения в форме ручки. Его удобно носить в нагрудном кармане рубашки или спецовки. Некоторые современные модели таких индикаторов могут обнаружить напряжение даже без металлического контакта с токоведущим проводником. Этому виду электрозащитных средств и посвящена наша статья.
Терминология
В многочисленных статьях, размещенных в Сети, можно встретить термины "указатель напряжения", "указатель низкого напряжения", "индикатор напряжения". При этом зачастую никакого разграничения между областями их использования не приводится, а иногда они даже отождествляются. Попробуем разобраться в этом вопросе.
Многочисленные правила применения электрозащитных средств, которые постоянно изменяются и переиздаются, всегда оперируют термином "указатель напряжения". При этом все подобные приборы разделяются на двухполюсные, состоящие из двух корпусов, соединенных гибким изолированным проводником; и однополюсные, содержащие один корпус. Первые работают на активном токе, протекающем через оба корпуса, а вторые - на емкостном, протекающем через тело пользователя.
Широко используемый в обиходе термин «индикатор напряжения» относится именно ко второму типу указателей. Их ранние модели выпускались в виде отвертки с индикатором-лампочкой в рукоятке. Современные устройства больше похожи на строительный маркер (правда, с металлической контактной частью на конце).
Несколько слов об окружающих нас емкостях
Как работает емкостный индикатор напряжения? Чтобы понять это, давайте вернемся на мгновение к электрической теории цепей и вспомним, как функционирует конденсатор. Он имеет два проводника, или пластины, разделенные диэлектриком. Многие думают, что конденсаторы - это отдельные элементы электронных схем, но в действительности мир заполнен конденсаторами, присутствия которых мы обычно просто не замечаем. Вот пример. Предположим, что вы стоите на ковре, покрывающем бетонный пол прямо под горящим светильником с напряжением 220 В. Хотя вы этого и не ощущаете, но ваше тело проводит очень небольшой (порядка микроампера) переменный ток, так как оно является частью цепи, состоящей из двух последовательно включенных конденсаторов. Двумя пластинами первого конденсатора являются нить накала в электролампочке и ваше тело. Диэлектриком - воздух (и, возможно, ваша шляпа) между ними. Пластинами второго конденсатора являются ваше тело и бетонный пол (он достаточно хороший проводник).
Диэлектрик второго конденсатора - это ковер плюс ваши ботинки и носки. Поскольку бетонный пол хорошо заземлен, как и нулевой провод питающей сети, к цепи из двух этих последовательных конденсаторов приложено напряжение в 220 В.
А где же здесь индикатор напряжения?
Понимание того, как напряжение сети делится между двумя последовательными конденсаторами, имеет решающее значение для выяснения, как работает емкостной индикатор.
Вернемся к теории электрических цепей. В последовательной цепи напряжение будет распределяться по величине сопротивления (закон Ома). У конденсатора, чем меньше его емкость, тем больше так называемое емкостное сопротивление переменному току. Таким образом, когда два конденсатора соединены последовательно, наибольшая доля приложенного к ним напряжения будет падать на меньшем приборе.
В приведенном выше примере только несколько вольт находится между ногами и полом (на большой емкости), а остальная часть из 220 В приложена между вашей головой и нитью накала лампочки (к меньшей емкости). Теперь, если вы держите большой палец на контактной площадке на торце рукоятки емкостного индикатора и прикасаетесь им к оголенному участку провода, питающего светильник, то вместо малой емкости в цепь протекания емкостного тока оказывается включенной чувствительная к малым токам схема индикатора напряжения. Ток этот, конечно, возрастает, но высокоомный резистор внутри индикатора ограничивает его до неопасной величины. В результате протекания тока в индикаторе светится неоновая лампа или светодиод либо звучит зуммер.
Традиционный емкостный индикатор
Индикаторы напряжения сети в виде отвертки, показывающие, на какой контактный штырек электророзетки выведена фаза, а на какой - нуль, появились еще в 60-х годах прошлого века. Их электросхема включает последовательно соединенные металлическое щуп-жало, высокоомный резистор в диапазоне сопротивлений от 0,47 до 1 МОм с малой собственной емкостью между его выводами (например, типа МЛТ-1,0, ВС-0,5, МЛТ-2,0), неоновую лампочку и контактную площадку на торце рукоятки. При касании жалом отвертки "фазного" проводника и замыкании цепи емкостного тока через контактную площадку и тело пользователя неоновая лампочка светится, что является признаком напряжения в рабочем диапазоне индикатора от 90 до 380 В (иногда - от 70 до 1000 В) при частоте тока 50 Гц.
Почему именно неоновая лампочка?
Можно ли ее заменить на другой индикатор? Долгое время считалось, что нет. Действительно, при емкости человеческого тела порядка сотен пФ и напряжении U = 220 В максимальный емкостной ток частотой f = 50 Гц через него на "землю" составляет U/(1/ωC) = U2πfC = 220 х 6,28 х 50 х n100 пФ = n7 мкА. А чтобы засветился светодиод, через него должен пройти ток порядка миллиампера. Тем не менее, были найдены особые схемные решения, позволившие создать индикатор напряжения на светодиодах, пьезокерамических зуммерах и других элементах индикации.
От неоновой лампочки к светодиоду
Решение состояло в изменении самого режима свечения с непрерывного на импульсный. Если попробовать оценить мощность, потребляемую неоновой лампой, то при напряжении 100 В и емкостном токе 20 мкА она составит 100 х 20 мкА = 2 мВт. Если подводить такую мощность к светодиоду в течение интервала времени, например, 10 мс, а не целую секунду, то он на этом интервале вполне хорошо засветится. Ведь при напряжении 100 В ток через него составит 0,002 Вт х 100/100 В = 0,002 А = 2 мА.
Если обеспечить накопление энергии в некоторой схеме (например, в релаксационном генераторе) в течение долей секунды, а затем - резкий ее сброс на светодиод за 10 мс, то последний будет периодически ярко вспыхивать. Получится светодиодный индикатор напряжения без встроенной батарейки.
Каким путем пошли в Китае?
Китайские разработчики решили, что раз светодиоду для непрерывного свечения требуется постоянный ток порядка нескольких миллиампер, то нужно встроить в индикатор пальчиковую батарейку (или две). При этом ток через светодиод открывает простейший транзисторный ключ, управляемый емкостным током через тело пользователя.
Упростилась ли схема? В общем-то, да, но она стала чрезвычайно чувствительной к разного рода наводкам. Поэтому надежность показаний таких индикаторов под вопросом.
Индикатор напряжения цифровой
Свечение неоновой лампочки или светодиода, конечно, надежный способ индикации наличия напряжения, но уж слишком малоинформативный, если цепь имеет несколько уровней напряжения. В этом случае на помощь приходит бурно развившаяся в последние десятилетия измерительная электроника.
Самым простым способом придать индикатору большую информативность является введение в его схему нескольких компараторов напряжения, которые срабатывают при разных его уровнях. Выход каждого из компараторов управляет своим элементом индикации на корпусе прибора.
Настоящий же индикатор напряжения цифровой получается, если измеряемое напряжение оцифровывается на встроенном АЦП, а затем через специальную схему подается на семисегментные элементы индикации, способные отобразить цифры от 0 до 9, или на малогабаритный матричный цифровой индикатор. По такой схеме строятся дорогостоящие профессиональные индикаторы напряжения.
Одним из самых важных приборов для электромонтажника и прочих электриков является указатель напряжения. От него напрямую зависит безопасность электромонтера или оперативного персонала, ведь по показаниям данного устройства можно определить есть электрический ток в проводнике или нет. В этой статье мы рассмотрим виды указателей напряжения, назначение и правила пользования ими.
Разновидности устройств
Указатели до 1000 вольт и выше 1000 вольт имеют разные внешние и конструктивные особенности. Для низковольтных измерений, до 1 кВ, существуют два вида устройств:
- однополюсный, реагирующий на протекание емкостного тока;
- двухполюсный, подает индикацию при протекании через него активного тока.
Однополюсный указатель предназначен для работы в цепях переменного тока, для обнаружения фазного проводника, в цепях освещения, при фазировке электросчетчика, проверке патронов в светильниках. Проще говоря для обнаружения провода под напряжением.
Однополюсные устройства индикации фазы имеют одинаковую конструкцию и, как правило, состоят из газоразрядной лампы индикатора, с порогом зажигания от 90 до 120 вольт и резистора на 1 МОм резистора, подключенного последовательно. Резистор ограничивает ток до безопасной величины, порядка 0.5 мА.
Индикатор ИН - 90 изготовлен в виде отвертки.
К недостаткам таких индикаторов можно отнести низкую чувствительность (порог индикации некоторых приборов начинается от 90 вольт), а также чувствительность к наводкам в соседних проводах.
Для сетей выше 1000 вольт указатели напряжения изготавливаются с рукоятками из изоляционного материала и длинной, исключающую приближение человека к токонесущим элементам. Внешний вид УВН-10 предоставлен на фото ниже:
При измерении напряжений выше 1000 вольт прибегают к использованию дополнительных защитных средств: резиновые рукавицы, боты или изоляционный коврик. Узнать, вы можете из нашей статьи!
Двухполюсный указатель состоит из двух корпусов из изоляционного материала и гибкого медного проводника в изоляции, который их соединяет. Схема двухполюсного индикатора напряжения типа УНН-10:
В данной схеме газоразрядный индикатор шунтирован резистором, что делает схему нечувствительной к наведенным напряжениям. Также на его основе выпускается индикатор с указателем величины напряжения УН-1:
В данном приборе используется специальная линейная газоразрядная лампа и шкала на корпусе с градуировкой 127, 220, 380, 500 Вольт.
Также существуют указатели напряжения универсальные, для , проверки наличия напряжения и с указанием ее величины от 12 до 380 В. Для работы в цепях постоянного, до 500 вольт и переменного тока, до 380 вольт. Их можно дополнительно использовать для прозвонки целостности соединений.
В данных приборах в качестве световых индикаторов используют светодиоды, а в роли источника питания конденсатор большой емкости.
Цифровой указатель напряжения имеет ЖК экран с нанесенными значениями в вольтах. При максимальном значении 220 вольт на экране светятся все значения от минимального до максимума. Т.е. данный тестер показывает приблизительное значение. Единственный плюс такой модели — отсутствие источника питания.
Бесконтактные индикаторы предназначены для обнаружения проводников под напряжением, в том числе и скрытых в стенах или панелях. Схема данного прибора реагирует на переменное электромагнитное поле, оснащена световой и звуковой индикацией. О данных устройствах мы рассказывали больше, когда говорили о том, .
Правила использования
Перед использованием указателя напряжения необходимо удостовериться в его исправности. Для этого в заведомо рабочей сети нужно проверить индикацию прибора. Только после положительного результата разрешается его использовать.
Запрещено в качестве индикатора использовать лампу накаливания, ввиду ее низкой надежности, и высокой травмоопасности. При поиске фазы необходимо установить щуп указателя на интересующий проводник, прибор держать в правой руке, левую руку спрятать за спину, большим пальцем правой руки дотронутся до торцевого контакта. Это для однополюсного индикатора.
Для двухполюсного щуп с индикатором поставить на интересующий проводник или клемму, а второй щуп на ноль или соседнюю фазу. Как видно ничего сложного нет в работе с данными приборами. Помните об опасности работы под напряжением, и соблюдайте меры личной безопасности.
Вот мы и рассмотрели виды, назначение и правила пользования указателем напряжения. Надеемся, предоставленная информация была для вас познавательной и полезной!
