Переменный конденсатор на большую мощность. Электролитические конденсаторы из алюминия. Рабочее напряжение конденсатора

Переменный конденсатор (конденсатор переменной ёмкости, КПЕ) — конденсатор, электрическая ёмкость которого может изменяться механическим способом, либо электрически, под действием изменения напряжения, либо при изменении температуры. Переменные конденсаторы обычно применяются в колебательных контурах для изменения их резонансной частоты — например, во входных цепях радиоприёмников, в усилительных каскадах и генераторах высокой частоты, антенных устройствах. Ёмкость переменных конденсаторов обычно изменяется в пределах от единиц до нескольких десятков или сотен пикофарад.

Различные конденсаторы малого и среднего размера с изоляцией воздуха или слюды устанавливаются на радиоприемниках в зависимости от модели и возможностей приема. Электрический символ переменного конденсатора прост, как показано на рисунке. На рисунке 15 вместо этого воспроизводится электрический символ двойного переменного конденсатора, также называемый двумя разделами.

Рисунок 14 - Электрический символ переменного и двойного переменного конденсатора. Рисунок 15 - Модель конденсатора с одной секцией и две секции с диэлектриком в воздухе. Идеальный конденсатор называется конденсатором. Конденсатор может выглядеть как деформация или коробка, он может иметь другую форму.


Из твердых диэлектриков в конденсаторах переменной емкости используются органические пленки и высокочастотная керамика. Конденсаторы с керамическим диэлектриком отличаются меньшими размерами. Конденсаторы с пленочным диэлектриком являются источниками электрического шума, обусловленного изменением емкости при вибрации и разрядами статического электричества, которое возникает в результате электризации органических пленок при вращении пластин конденсатора.

Конденсатор постоянного тока

Конденсатор можно приобрести немедленно. Скорость разряда может контролироваться сопротивлением.

Последовательное и параллельное подключение конденсаторов

Параллельная емкость конденсаторов увеличивается. Электролитический конденсатор - как он выглядит внутри. Конденсатор переменного тока работает как часть схемы и тока. В контуре отсечки конденсатор многократно перезаряжается и разряжается, что приводит к предрасположенности электрического тока от напряжения и образованию емкости, то есть к сопротивлению резистивности к потоку вторичного тока.

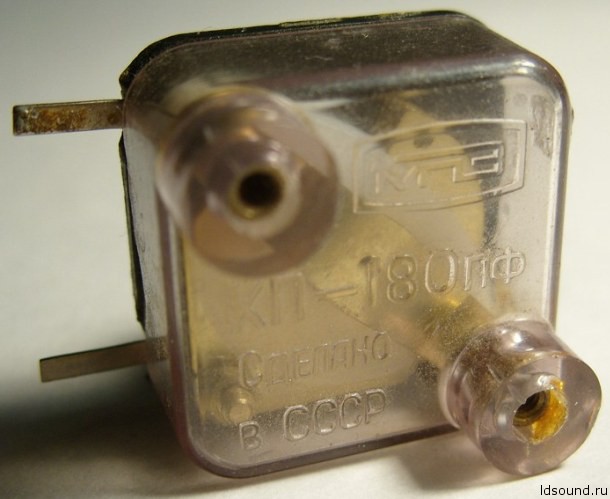

Выпускаются одно- и двухсекционные конденсаторы переменной емкости с твердым диэлектриком, а также одно- и многосекционные конденсаторы переменно емкости с воздушным диэлектриком.

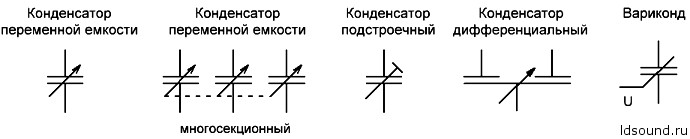

Маркировка переменных и подстроечных конденсаторов на схемах:


Емкость конденсатора вместе с индуктивными карданами является предпосылкой для генерации электромагнитных колебаний - периодического изменения электрического поля к магнитному полю и наоборот. Изменение мощности может привести к изменениям частоты электромагнитных колебаний. На старых камерах конденсатор находился на базе и поднятиях, когда он был высоким, и высвобождал некоторые частоты из звука по следующей схеме.

Конденсатор - гравировка на части

Калибровка прямой емкости не зависит от клеммы конденсатора, и потери очень низкие. Конденсатор монтируется в литье рамы. Эта рама и другие важные детали изготовлены из алюминиевых сплавов и латуни с легкостью алюминия. Большинство плат также изготовлены из алюминия, так что все части имеют одинаковый коэффициент теплового расширения. Для достижения высокой точности настройки используется небольшой триммер с триммерами. Чтобы предотвратить отклонение, валы и «червь» точно обрабатываются одной деталью, один конец «червяка» работает на наклоняемом шарикоподшипнике, а другой конец поддерживается регулируемым захватом, что обеспечивает хорошую продольную привязку к «червячному валу» парой закрытых электрическое соединение с ротором производится с помощью серебряного сплава и барабанного накладного подшипника для обеспечения бесшумного электрического контакта.

Подстроечные конденсаторы применяются в колебательных контурах для точной подгонки емкости в процессе накладки радиоаппаратуры. Наиболее высокими электрическими показателями характеризуются подстроечные конденсаторы с воздушным диэлектриком, представляющие собой миниатюрные прямоемкостные конденсаторы переменной емкости. Керамические подстроечные конденсаторы отличаются более простой конструкцией, меньшими размерами и стоимостью, поэтому применяются наиболее широко.

Ошибки таблицы в спецификации являются возможными ошибками, то есть суммой записей ошибок в настройках, настройках, калибровке, интерполяции и стандартах. Если конденсатор находится в нормальном положении на панели в горизонтальной плоскости, фактические ошибки почти всегда меньше. Точность лучше, когда значения корректируются с использованием 12 калибровочных значений емкости, перечисленных в таблице коррекции на панели конденсатора, и интерполяции линейно между калиброванными точками. Еще более точную точность можно получить от точной калибровки около 100 точек на шкале конденсатора, что позволяет исправить «червяк» и требует интерполяции только через короткие промежутки времени, поэтому для всех моделей возможна быстрая калибровка за дополнительную плату.

Очень распространены блоки КПЕ, состоящие из двух, трех и более секций с одинаковым или разным диапазоном ёмкостей, установленных на одном валу. Они применяются, когда нужно обеспечить согласованную перестройку нескольких контуров, например, входного фильтра, фильтра промежуточной частоты и гетеродина в радиоприёмнике. Нередко в такой блок встраиваются и несколько подстроечных конденсаторов для точной подгонки ёмкостей отдельных секций.

Стабильность: мощность изменяется со временем. Калибровка: измеренные значения получены путем сравнения с частотой 1 кГц с рабочими стандартами, абсолютные значения которых известны с высокой точностью. Каждое сравнение выполняется с точностью лучше 0, 01%.

Как и резисторы, конденсаторы являются компонентами, без которых даже простейшая электроника не будет работать. Не вдаваясь в слишком большой анализ, мы можем сказать, что у нас есть три основные группы конденсаторов: электролитические, керамические, а также пластиковые.

Поэтому, возможно, запускаются электролитические конденсаторы. Боюсь, вы знаете, как минимум, как устроен электролитический конденсатор. Это две полосы алюминиевой фольги, разделенные бумагой, пропитанной электролитом. Глядя на обе полосы пленки, выглядят одинаково. Но, глядя на «ближе», вы можете видеть, что пленка с положительным анодом более серая и матовая, чем негативная.

Тип диэлектрика и конструкция играют важную роль при использовании конденсаторов.

Полиэтилентерефталатные конденсаторы (К73) имеют очень малую абсорбцию и малые утечки. Поэтому их выгодно использовать как интегрирующие конденсаторы в ЦАП, таймерах, генераторах малых частот.

Полистирольные (К71) и фторопластовые (К72) конденсаторы также имеют малые утечки. Кроме того, их свойства очень мало изменяются с частотой. Поэтому такие конденсаторы используют в контурах, где важную роль играет стабильность параметров.

Под микроскопом он оказывается очень грубым, напоминающим скалистую пустыню. Благодаря этому фактическая поверхность положительной подкладки - анод намного больше, чем из размеров пленки. Такое значительное увеличение площади поверхности достигается путем химического переваривания пленки.

Известно, что по определению каждый конденсатор состоит из двух проводников, разделенных слоем диэлектрика. Но что такое изолятор в наших конденсаторах? В конце концов, он пропитан проводящим электролитом! Алюминий в присутствии кислорода сразу же перекрывается блестящей непроводящей оксидной пленкой. Самое главное, что этот оксид является отличным изолятором и имеет высокую диэлектрическую постоянную.

Бумажные конденсаторы (К40…К42) имеют большую реактивную мощность. Поэтому их широко используют для защиты от индустриальных помех, как искрогасящие и пусковые.

Комбинированные конденсаторы (К75) имеют большое пробивное напряжение и широко используются в цепях с высоким напряжением.

Оксидные конденсаторы (К50…К53) имеют большую удельную емкость. Поэтому их выгодно использовать в сглаживающих фильтрах блоков питания. При этом танталовые конденсаторы (К51) имеют лучшие частотные свойства.

Что такое изолятор в электролитических конденсаторах?

В электролитических конденсаторах изолятор представляет собой пленку из оксида алюминия толщиной менее 1 мкм, а для увеличения активной площади поверхность анодной пленки развивается в процессе химического травления. В чем смысл этого электролита? Фактически, электролит является отрицательным электродом, а вторая алюминиевая фольга, обычно называемая катодом, на самом деле представляет собой только ток истинного жидкого катода. Кроме того, только использование какого-то «подслушивающего» электролита, который вталкивается в каждое отверстие, позволяет использовать преимущества развитой поверхности анода.

Следует отметить, что оксидно-алюминиевые конденсаторы со временем теряют свою емкость из-за высыхания электролита. С этой точки зрения более эффективны оксидно-танталовые, оксидно-ниобиевые и оксидно-полупроводниковые конденсаторы.

Керамические конденсаторы обладают малой индуктивностью. Их применяют в первую очередь как блокирующие и высокочастотные конденсаторы. В последнем случае их используют для термокомпенсации, фиксированной настройке контуров.

И пористая бумага действует как резервуар жидкого электролита и предотвращает прямой контакт между двумя металлическими электродами, что может повредить тонкий слой оксида и короткое замыкание. Упрощенное поперечное сечение одного слоя мокрого электролитического конденсатора показано на рис.

Теперь вы знаете, в чем секрет большой емкости и небольших размеров электролитических конденсаторов. Однако по-прежнему существует значительная проблема: почему типичные электролитические конденсаторы должны быть поляризованы с помощью постоянного тока?

    1. Переменные конденсаторы

Переменный конденсатор это такой конденсатора, емкость которого может изменяться механически в любое время в определенных пределах многократно.

Такие конденсаторы широко применяются для оперативной перестройки резонансных контуров. Изменение емкости переменных конденсаторов с механическим управлением достигается изменением площади его обкладок или изменением зазора между обкладками. Последний способ применяется крайне редко. Наибольшее распространение получили конденсаторы переменной емкости (КПЕ) с воздушным диэлектриком, у которых группа параллельных пластин (ротор) перемещается между пластинами другой группы (статор) путем поворота пластин ротора.

Было бы интересно вспомнить некоторые основные сообщения здесь. В электролитах носителями заряда являются ионы. В электролите наших конденсаторов отрицательные ионы содержат кислород, положительный водород. И как вы делаете фильм из глинозема? В полюсной схеме положительный отрицательный полюс отрицательного полюса анода электролита будет протекать в постоянный ток. Поскольку в электролите поток электричества включает смещение ионов, а отрицательные ионы содержат кислород, поэтому в процессе, называемом образованием, на поверхности анода образуется слой оксида алюминия, а с другой стороны, газообразный водород образуется в качестве побочного продукта.

Переменные конденсаторы классифицируются по следующим признакам:

    по виду диэлектрика они бывают с твердым и газообразным диэлектриком;

    по закону изменения емкости они бывают:прямоемкостные – изменение емкости прямо пропорционально углу поворота ротора;прямочастотные – изменение частоты резонансного контура прямо пропорционально углу поворота ротора;прямоволновые – изменение длины волны резонансного контура прямо пропорционально углу поворота ротора;логарифмические – изменение логарифма емкости прямо пропорционально углу поворота ротора. Закон изменения емкости определяется назначением конденсатора. Прямочастотные конденсаторы имееют равномерное изменение частоты по диапазону, а прямоволновые – равномерное изменение длины волны. Логарифмический конденсатор характеризуется постоянством относительного изменения частоты или емкости для одинаковых углов поворота ротора для постоянной точности отсчета.

    Постепенное появление слоя изоляционного оксида уменьшает поток тока, и через некоторое время ток стабилизируется с небольшим значением и образование оксида прекращается. Почему напряжение пласта должно быть больше рабочего напряжения? Более высокое напряжение формирования приводит к образованию более толстого слоя оксида и, как следствие, к меньшему току утечки и менее вероятному повреждению.

    Из этой информации можно сделать несколько важных выводов

    Прежде всего, вы, вероятно, уже понимаете, что повреждение усилителя, повышающего напряжение, не вызвано прорывом оксида, а только повторным запуском процесса формирования, который присущ эволюции газа, что в конечном итоге приводит к взрыву конденсатора.

    по величине емкости и диапазону перестраиваемых частот ;

    по форме электродов они бываютпластинчатыми ; цилиндрическими испиральными ;

    по числу секций конденсаторы делятся наодносекционные имногосекционные ;

    по углу поворота переменные конденсаторы делятся на конденсаторы:с нормальным углом поворота (около 180 0 ), с расширенным углом поворота (более180 0) и уменьшенным углом поворота (менее180 0).

    Почему электролитические конденсаторы с жидким электролитом, хранящиеся в течение длительного времени без напряжения, имеют значительный ток утечки, который после короткого времени жизни уменьшается до незначительного значения? Просто путем хранения измельченного оксидного слоя оксидный слой подвергается незначительному повреждению, которое впоследствии автоматически восстанавливается отрицательными ионами, которые стремятся к аноду.

    Поэтому в системах, где требуется надежность и надежность, электролитические конденсаторы должны оставаться под напряжением, затем процесс регенерации продолжается, а утечки и мощности находятся в пределах. Наконец, мы, наконец, пришли к выводу о том, почему конденсаторы должны быть поляризованы постоянным напряжением. Отрицательные ионы, достигающие анода, вызывают образование оксида алюминия. Однако, если полярность приложенного постоянного напряжения меняется на обратную, то наш алюминиевый анод становится катодом.

Переменные конденсаторы характеризуются следующими параметрами:

    Минимальная емкость – это минимально достижимая емкость конденсатора;

    Максимальная емкость – это максимально достижимая емкость конденсатора;

    Переменная емкость – это разность между максимальной и минимальной емкостью конденсатора;

    В настоящее время через него проходят легкие положительные ионы, которые без особых проблем проникают через слой оксида, а когда электрон присоединен, выделяется водородный газ. Плавающий ток может иметь большое значение, поскольку слой оксида алюминия не является существенным препятствием для колючих положительных ионов, а выделяющийся водородный газ дополнительно разрушает уже существующий слой оксида. Опять же, конденсатор будет поврежден взрывом, связанным с газообразованием. В электролитическом конденсаторе наблюдается явление однонаправленной токовой проводимости, как в диоде.

    Номинальное напряжение – этот параметр соответствует подобному параметру для постоянных конденсаторов;

    Температурный коэффициент емкости - этот параметр соответствует подобному параметру для постоянных конденсаторов;

    Момент вращения – характеризует механические усилия, необходимые для поворота ротора конденсатора.

    Поэтому диодный символ появляется на диаграммах альтернативных электролитических конденсаторов. Однако можно заметить, что после изменения полярности приложенного напряжения анод будет воспроизводить второй алюминиевый электрод. Нет, потому что этот второй электрод, который ранее выполнял роль подачи в жидкий катод, не образовывался и был покрыт только натуральным тонким оксидным слоем. Да, когда поток «обратного» тока начнет строиться на изоляционном слое оксида, но прежде чем он сможет создать и ограничить ток, конденсатор взрывается!

Стабильность параметров переменных конденсаторов в значительной степени определяется действием температуры и механических факторов, а также конструкции и точности сборки конденсатора. Так ТКЕ зависит от используемых материалов, конструкции и качества сборки конденсатора. Увеличение площади рабочей пластины и ее толщины увеличивает ТКЕ, а увеличение рабочего зазора снижает ТКЕ. Реально ТКЕ переменных конденсаторов лежит в диапазоне (5…500)·10 -6 К -1 .

А если в процессе производства будет сформирована и алюминиевая фольга? Тогда на полярности один из электродов будет играть роль анода, а после изменения полярности - второй! Они могут работать без каких-либо ограничений на переменное напряжение без твердого компонента. Итак, почему наши популярные «электролиты» не сделаны таким образом? Причинами являются по меньшей мере два: неполярные конденсаторы имеют гораздо больший ток утечки, и, кроме того, при данных измерениях их емкость почти в два раза меньше, чем соответствующие биполярные конденсаторы.

Габариты и масса переменных конденсаторов в основном определяется диэлектрической проницаемостью диэлектрика, площадью пластин и рабочим зазором. Для уменьшения габаритов применяются вместо воздушных диэлектриков диэлектрики с диэлектрической проницаемостью больше 1 и повышенной электрической прочностью.

Упрощенная конструкция конденсатора переменной емкости с воздушным зазором приведена на рис.2.5. Для подгонки емкости отдельных секций конденсатора крайние пластины ротора и статора делают разрезными.

Система обозначений переменных конденсаторов соответствует принятой для постоянных конденсаторов, которая описана в разделе 2.2.2, и состоит из двух буквКП (конденсатор переменный), цифры, обозначающей тип диэлектрика согласно табл.2.4, и числа, обозначающего порядковый номер разработки конденсатора.

Например: КП2-13 3,0/150 – конденсатор переменный с воздушным диэлектриком, порядковый номер разработки 13,минимальная емкость 3 пФ, максимальная емкость 150 пФ.

До действующей системы обозначений переменные конденсаторы обозначались набором от двух до четырех букв, которые отражали тип диэлектрика и его конструктивные особенности.

Например: КПВМ–2 – конденсатор переменный воздушный малогабаритный, номер разработки 2.
