Емкость конденсаторов простой формы можно вычислить. Для этого предполагают, что на каждой из обкладок находиться некоторый заряд q, и вычисляют потенциал в электрическом поле рассматриваемого конденсатора U(x,y,z). Если удается решить эту задачу, то отсюда получается и значение напряжения между обкладками конденсатора U. После этого емкость можно найти по формуле .
В электротехнике необходимо предопределить емкость пластинчатого конденсатора из-за его конструкционных характеристик без проведения измерений заряда и напряжения на нем. Эту проблему можно решить, используя уравнение. Это уравнение показывает важную возможность увеличения емкости конденсаторов. Пространство между пластинами конденсаторов заполняется веществом, которое имеет максимально возможную диэлектрическую постоянную. Таким образом, конденсаторы с более высокой емкостью могут быть построены по технически оправданным размерам.
Ёмкость плоского конденсатора.
Будем считать, что зазор между пластинами мал по сравнению с их размерами, так что краевыми эффектами можно пренебречь. Если на единице поверхности обкладок имеется заряд σ и диэлектриком является вакуум, то полное напряжение между обкладками можно определить из распределения потенциала в поле плоского конденсатора
В зависимости от типа конденсата существуют дополнительные расчетные уравнения для мощности, Например, для часто используемых шаровых конденсаторов. Определите заряд и напряжение на любом конденсаторе, выбранном в сети при наличии емкостей, и разность потенциалов, применяемых снаружи. Символы электрических цепей Электрические схемы часто содержат два или более конденсатора, сгруппированные вместе и подключенные к источнику питания, например, к батарее. Нагрузка на конденсаторы последовательно. Поскольку внутренняя нагрузка только индуцируется, нагрузка на каждый конденсатор одинакова. Каков общий заряд и заряд на каждом конденсаторе? Пример 1: Каково напряжение на каждом конденсаторе? Параллельные схемы Конденсаторы, которые все подключены к потенциальному источнику, как говорят, подключены параллельно. Введение Этот блок посвящен свойствам конденсаторов или конденсаторов, которые являются устройствами, основной функцией которых является сохранение энергии.
,

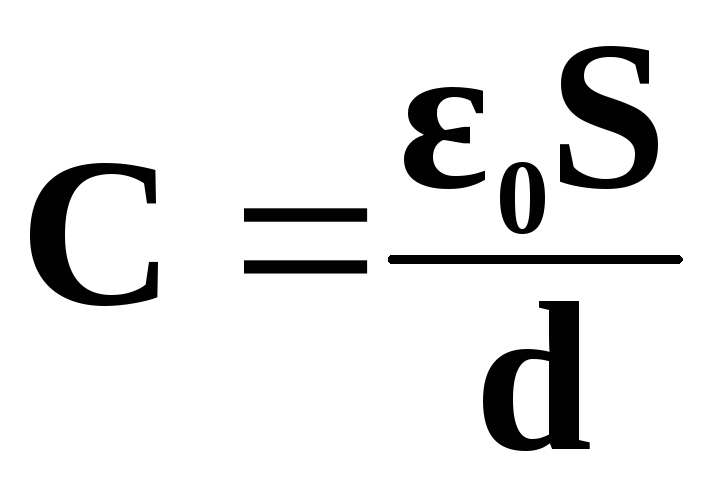

то
,
S
– площадь каждой из пластин или меньшей
из них, d
– расстояние между пластинами. Полный

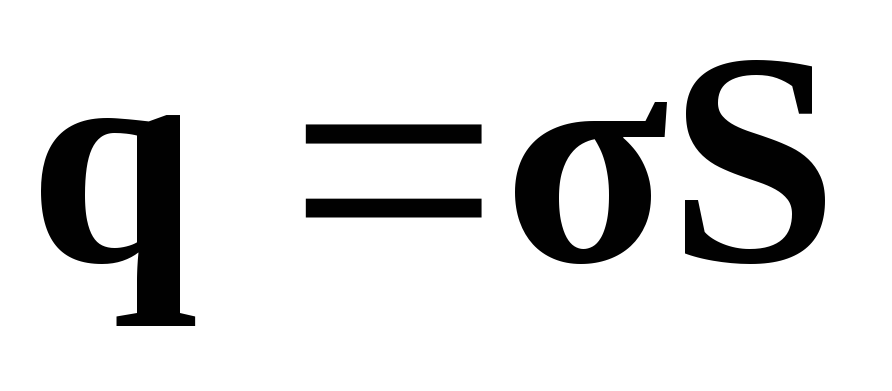

заряд пластины
.
Если диэлектриком является не вакуум,
а вещество с диэлектрической проницаемостью
ε, заполняющее все пространство, где
имеется электрическое поле (пространство
между обкладками), то емкость будет в ε

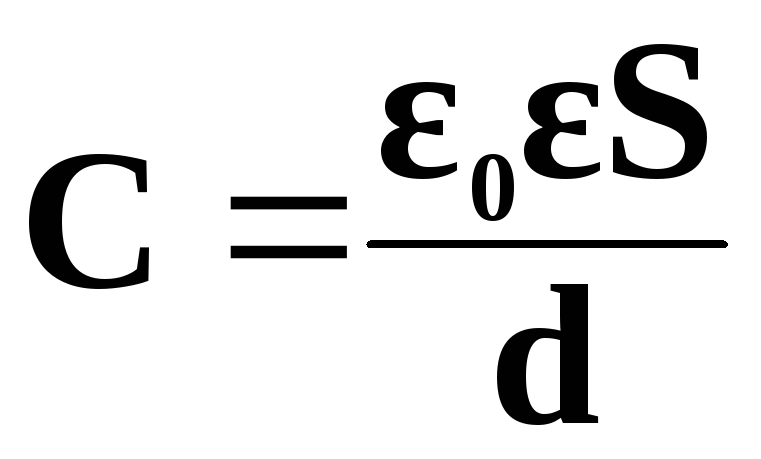

раз больше:
По этому же принципу изучаются легкие, состоящие из вдоха, функциональной остаточной емкости и жизненной емкости. В основном конденсатор состоит из двух проводников, которые имеют нагрузки, равные по величине, но имеющие противоположные знаки. Емкость этих устройств зависит от их геометрии и материала, который отделяет проводники.
Это математическим выражением было бы. По определению емкость всегда является положительной величиной из-за математического свойства «величины». Емкость устройства - это мера его емкости для хранения заряда и электрической потенциальной энергии. Параллельный пластинчатый конденсатор.
.
Ёмкость плоского многопластинчатого конденсатора отличается от ёмкости плоского конденсатора заменой S на S (n-1), где n – число пластин (обкладок).
.
При уменьшении расстояния d между обкладками ёмкость увеличивается.
Фарадио - это единица мощности в соответствии с Международной системой измерений, эта единица очень велика для реальных емкостей конденсатора, благодаря чему используются субмультиплеты, где наиболее распространенными являются микрофарадио, нанофарадио и пф.
Расчет емкости В предыдущих определениях говорилось, что емкость зависит от геометрической формы проводников, чтобы доказать это, мы будем учитывать три примера, используя параллельные плоские проводники, сферический конденсатор и цилиндрический конденсатор. Для этих примеров вакуум будет рассматриваться как диэлектрик.
Ёмкость цилиндрического конденсатора и коаксиального кабеля :
Пусть конденсатор состоит из двух коаксиальных цилиндров с радиусами r 2 (внешний) и r 1 (внутренний). Длину цилиндра будем считать весьма большой по сравнению с зазором между ними. Напряжение между обкладками
,
Плоский пластинчатый конденсатор. Конденсатор с параллельной или плоской пластиной представляет собой устройство, которое состоит из двух параллельных листов с конечной площадью, разделенных на незначительное расстояние по сравнению с их размерами. Параллельный пластинчатый конденсатор Из предыдущих единиц известно, что электрическое поле выражается формулой: Уравнение 4 в уравнении электрического потенциала Подставляя уравнение. Уравнение с диэлектриком мы можем записать так: Уравнение. который будет больше.
Поэтому мы можем сказать, что это влияет пропорционально. Электрические полевые линии между пластинами плоского конденсатора. Если между пластинами помещается диэлектрический материал. он не является однородным по краям их. Одна из причин этого заключается в том, что для достижения большой емкости площадь пластин должна быть как можно больше, а расстояние между ними должно быть минимальным. Емкость с диэлектриком. Другое наблюдение за линиями полевых линий параллельных пластинчатых конденсаторов состоит в том, что оно равномерно в центральной области между пластинами.
где r 2 и r 1 – радиусы внешнего и внутреннего цилиндров, l – длина цилиндра, q – заряд внутреннего цилиндра на единицу его длины.

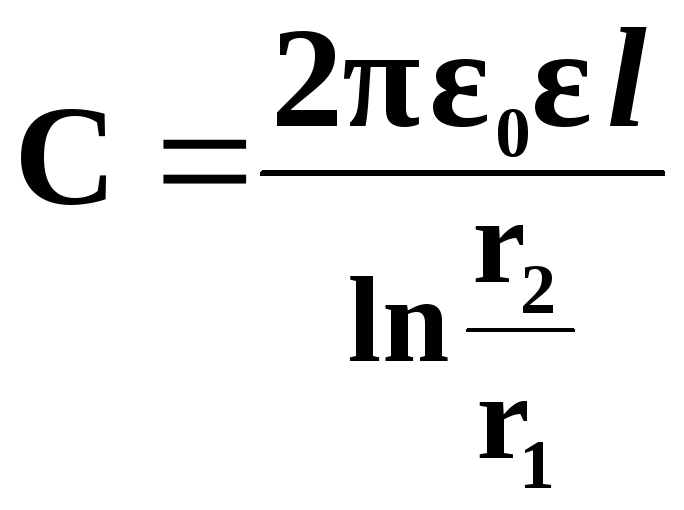

Поэтому ёмкость цилиндрического конденсатора в вакууме
,
Эта формула выражает, в частности, ёмкость кабеля, который состоит из металлического провода, окруженного слоем изолятора и металлической броней; данное выражение следует умножить еще на диэлектрическую проницаемость вещества изолятора
Электрический потенциал сферического конденсатора. Подставляя в уравнение. Емкость называется суммарной емкостью конденсаторной ассоциации. указанные конденсаторы связаны с целью формирования одной из эквивалентных емкостей. Прежде чем объяснять методы расчета эквивалентной емкости некоторых комбинаций, необходимо знать символы этих устройств в электрической схеме. Все арматуры с другой стороны конденсатора подключены к отрицательной стороне батареи. Все арматуры с одной стороны конденсатора подключены к положительной стороне батареи.
Ёмкость сферического конденсатора:

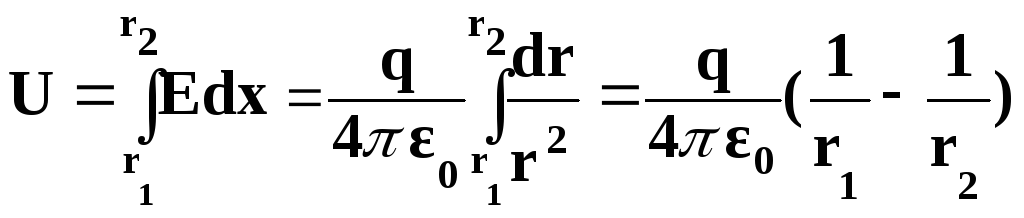

Если на обкладках конденсатора имеется заряд q, то напряжение между обкладками в вакууме
,
Символы для конденсаторов и источники напряжения или напряжения В зависимости от того, как устроены соединения между конденсаторами, мы можем найти их в двух типах параллельных и последовательных ассоциаций. Напряжение или напряжение в параллельных конденсаторах. и имеет следующие характеристики: Рисунок и параллельная комбинация Параллельная конфигурация конденсаторов показана на рисунке. Эквивалентная емкость или общая емкость нескольких конденсаторов, связанных параллельно, равна сумме конденсаторов конденсаторов, составляющих массив.
где r 2 и r 1 – радиусы внешней и внутренней сфер. Если диэлектриком является не вакуум, а вещество с диэлектрической проницаемостью ε, то
.
Если внешний радиус r 2 гораздо больше внутреннего r 1 , то эта формула упрощается
Общий заряд системы при параллельном равен сумме зарядов каждого и каждого из конденсаторов, которые ее образуют. Эквивалентная емкость конденсаторов параллельно Рис. Нагрузки для каждого из конденсаторов. Конфигурирование параллельных конденсаторов Нагрузка, которую приобретает каждый конденсатор, равна: Уравнение Общая загрузка конденсаторов параллельно.
Эквивалентный конденсатор для последовательной конфигурации Рисунок Последовательная комбинация конденсаторов. Эквивалентная емкость комбинации параллельных конденсаторов больше любой из отдельных емкостей. и последовательная комбинация. Объединение конденсаторов в последовательной конфигурации представлено рисунком. Общая нагрузка схемы равна нагрузке каждого конденсатора. В последовательном соединении потенциал, который существует на концах системы, равен сумме потенциалов каждого из конденсаторов.
Емкость двухпроводной линии:

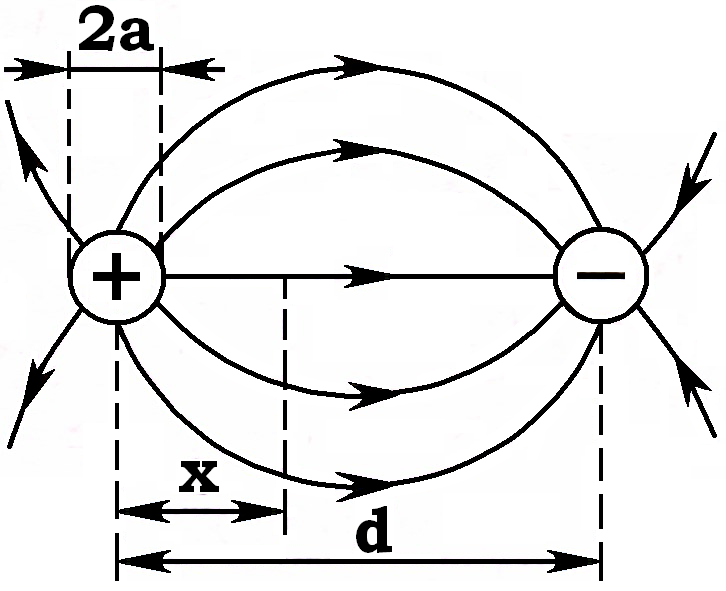

Рассмотрим два параллельных цилиндрических провода с радиусами r и расстоянием между осями d (рис.5). Будем считать, что все остальные тела, включая и землю, находятся на расстояниях, больших по сравнению с d, и поэтому будем рассматривать оба провода как простой конденсатор. Предположим, что d >> a. В этом случае оба цилиндра заряжены равномерно. Так как напряжение в электростатическом поле не зависит от формы пути, то для его вычисления выберем простейший путь в виде прямой линии, соединяющей оси проводов и перпендикулярной к их поверхности. Поэтому напряжение U между проводами
Зарядка для последовательно соединенных конденсаторов Потенциал для конденсаторов серии 8 и имеет следующие характеристики: В конфигурации серии обратная эквивалентная емкость равна сумме инверсных парциальных мощностей. Конденсаторы соединены таким образом, что один из терминалов или концов одного конденсатора соединен с концом или клеммой другого.
Емкость или общая емкость нескольких последовательно соединенных конденсаторов меньше, чем у любой из индивидуальных емкостей в ассоциации. Вычислите емкость этого конденсатора. Поэтому. нагрузки и потенциала каждого из конденсаторов цепи. 2 Существует плоский конденсатор с арматурой. В этом материале соответствует Уравнение. В этом случае речь идет о сферическом конденсаторе, поэтому он расположен и используется выражение для вычисления емкости конденсатора этой характеристики. Вычислите эквивалентный конденсатор для схемы, показанной на рисунке.
,

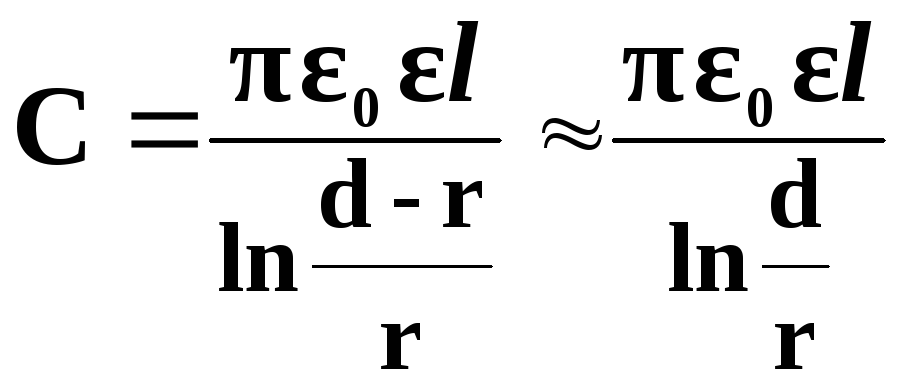

Ёмкость двух проводной линии в вакууме
,
в диэлектрике
d – расстояние между осями проводов, r – радиус проводов, l – длина линии.
Это упражнение отличается от первого, потому что в этом случае конденсатор имеет диэлектрик между его пластинами. Поскольку конденсаторы находятся параллельно, потенциалы равны в каждом из них с величиной, подаваемой батареей в этом случае 9 вольт. Для последующих упражнений этого не происходит. Потенциал каждого конденсатора и нагрузку на систему. Вычислите эквивалентную емкость. В этом случае делается применение характеристических уравнений для этой ассоциации конденсаторов.
Чем меньше значение емкости, тем больше потенциал. Это означает, что когда конденсаторы находятся последовательно, потенциал источника делится между ними в зависимости от емкости каждого из них. Рекомендация для решения схем с конденсаторами и резисторами. Это конкретное упражнение имеет смешанные характеристики между рядами и параллельными ассоциациями. Вычислите эквивалентный конденсатор и общую нагрузку системы для схемы, показанной на следующем рисунке. то. которые будут обсуждаться в следующем подразделении. 11 Решение.
Для всех типов конденсаторов существует пробивное напряжение – разность потенциалов между обкладками, при которой происходит электрический разряд через слой диэлектрика. Пробивное напряжение зависит от толщины диэлектрика, его свойств и формы обкладок. С уменьшением толщины диэлектрика падает пробивное напряжение и при толщине 1 мкм пробивное напряжение не превышает 10 В. Увеличение емкости, при уменьшении толщины диэлектрика, происходит за счет снижения рабочего напряжения.
Рисунок, студент должен предположить, что с базовыми знаниями и небольшая логика может решить более сложные проблемы. Здесь подробно описывается, в какой части системы или схемы конденсаторы находятся последовательно или параллельно, чтобы применять основные принципы, которые были изучены. состоит в том, чтобы анализировать их от компонентов, наиболее отдаленных от источника или батареи, до приближения к нему. но не волноваться. Но есть конфигурации, где очевидно, что сначала нужно будет решить некоторые внутренние схемы, чтобы найти окончательное решение, и это один из этих случаев.
Господа, сегодняшнюю статью можно считать в некотором роде продолжением предыдущей. Сначала я даже хотел поместить весь этот материал в одну статью. Но его получилось довольно много, на горизонте были новые проекты, и я в итоге разделил его на две. Итак, сегодня мы поговорим про . Мы получим выражение, по которому можно будет рассчитать, чему равно сопротивление любого конденсатора, включенного в цепь с переменным током, а в конце статьи рассмотрим несколько примеров такого расчета.
Вам будет интересно, что делать с конденсатором 6 μ, потому что он находится дальше всего от батареи. Примером этого являются конденсаторы, которые обрамлены рельсами ломаных линий. Можно заметить, что конденсаторы 2 и 10 мкм параллельны, и из их комбинации будет получен эквивалент, который будет соответствовать тому же. так как они также параллельны.
Аналогично, 3 и 5 μ конденсаторы решены. 1 и 1 мкм. в нижней части схемы конденсаторы неясно, как определить, как этот конденсатор сравнивается с остальными. функция. Схема полностью в серии. Если пространство между ними - воздух. Какая длина должна иметь цилиндрический конденсатор, радиусы которого вычисляются по площади пластин конденсатора. который состоит из арматуры пластин конденсатора параллельных пластин. Рассчитайте емкость указанного конденсатора. Существует плоский конденсатор. Если расстояние между пластинами составляет 2 мм.
Давайте представим, что у нас есть конденсатор, который включен в цепь с переменным током. В цепи больше нет никаких компонентов, только один конденсатор и все (рисунок 1).
Рисунок 1 - Конденсатор в цепи переменного тока
К его обкладкам приложено некоторое переменное напряжение U(t) , и через него течет некоторый ток I(t) . Зная одно, можно без проблем найти другое. Для этого надо всего лишь вспомнить прошлую статью про конденсатор в цепи переменного тока , там мы про все это довольно подробно говорили. Будем полагать, что ток через конденсатор изменяется по синусоидальному закону вот так
Воздушный сферический проводник имеет внешний сферический проводник с радиусом. Сферический проводник имеет внутренний проводник для определения значения радиуса, необходимого для внутреннего проводника. Если емкость устройства составляет 9 мкм. Если емкость устройства составляет 1 μ. Конденсаторы возникли из-за необходимости хранить электрические заряды, чтобы гибко использовать их в будущем, когда на их терминалах есть сопротивление. Конденсатор представляет собой электронный компонент, способный хранить электрический заряд, когда он подключен к источнику напряжения, конденсатор имеет два контакта для его поляризации, внутри конденсатора клеммы соединены металлическими пластинами, обычно алюминиевыми, разделенными диэлектрическим материалом.
В прошлой статье мы пришли к выводу, что если ток изменятся вот по такому закону, то напряжение на конденсаторе должно меняться следующим образом
Пока что ничего нового мы не записали, это все дословное повторение выкладок из предыдущей статьи. А сейчас самое время их немного преобразовать, придать им чуть другой облик. Если говорить конкретно, то нужно перейти к комплексному представлению сигналов! Помните, на эту тему была отдельная ? В ней я говорил, что она нужна для понимания некоторых моментов в дальнейших статьях. Вот как раз и наступил тот момент, когда пора вспомнить все эти хитрые мнимые единицы. Если говорить конкретно, то сейчас нам потребуется показательная запись комплексного числа. Как мы помним из статьи про комплексные числа в электротехнике, если у нас есть синусоидальный сигнал вида
то его можно представить в показательной форме вот так
Почему это так, откуда взялось, что здесь какая буковка значит - обо всем уже подробно говорили. Для повторения можно перейти по ссылке и еще раз со всем ознакомиться.
Давайте-ка теперь применим это комплексное представление для нашей формулы напряжения на конденсаторе. Получим что-то типа такого
Теперь, господа, я хотел бы вам рассказать еще про один интересный момент, который, наверное, следовало бы описать в статье про комплексные числа в электротехнике. Однако тогда я про него как-то позабыл, поэтому давайте рассмотрим его сейчас. Давайте представим, что t=0 . Это приведет к исключению из расчетов времени и и частоты, и мы переходим к так называемым комплексным амплитудам сигнала. Безусловно, это не значит, что сигнал из переменного становится постоянным. Нет, он все так же продолжает изменяться по синусу с той же самой частотой. Но бывают моменты, когда частота нам не очень важна, и тогда лучше от нее избавиться и работать только с амплитудой сигнала. Сейчас как раз такой момент. Поэтому полагаем t=0 и получаем комплексную амплитуду напряжения
Давайте раскроем скобки в экспоненте и воспользуемся правилами работы с показательными функциями.
Итак, у нас имеется три множителя. Будем разбираться со всеми по порядку. Объединим первые два и запишем выражение следующего вида
Что мы вообще такое записали? Правильно, комплексную амплитуду тока через конденсатор. Теперь выражение для комплексной амплитуды напряжения принимает вид
Результат, к которому мы стремимся, уже близок, но остается еще один не очень приятный множитель с экспонентой. Как с ним быть? А, оказывается, очень просто. И снова нам на помощь придет статья по комплексным числам в электротехнике , не зря ж я ее писал . Давайте преобразуем этот множитель, воспользовавшись формулой Эйлера:
Да, вся эта хитрая экспонента с комплексными числами в показателе превращается всего лишь в мнимую единичку, перед которой стоит знак минус. Согласен, возможно, осознать это не так просто, но тем не менее математика говорит, что это так. Поэтому результирующая формула у нас принимает вид
Давайте выразим из этой формулы ток и приведем выражение к виду, соответствующему закону Ома. Получим
Как мы помним из статьи про закон Ома , у нас ток равнялся напряжению, деленному на сопротивление. Так вот, здесь практически то же самое! Ну, за исключением того, что у нас ток и напряжение - переменные и представлены через комплексные амплитуды. Кроме того, не забываем, что ток течет у нас через конденсатор. Поэтому, выражение, которое стоит в знаменателе, можно рассматривать как емкостное сопротивление конденсатора переменному току :
Да, выражение для сопротивления конденсатора имеет вот такой вот вид. Оно, как вы можете заметить, комплексное . Об этом свидетельствует буковка j в знаменателе дроби. А что значит эта комплексность? На что она влияет и что показывает? А показывает она, господа, исключительно сдвиг фаз в 90 градусов между током и напряжением на конденсаторе. А именно, ток на 90 градусов опережает напряжение. Этот вывод не является для нас новостью, про все это было подробно рассказано в прошлой статье . Чтобы это лучше осознать, надо теперь мысленно пройтись от полученной формулы вверх к тому моменту, где у нас это j возникло. В процессе подъема вы увидите, что мнимая единица j возникло из формулы Эйлера из-за того, что там был компонент . Формула Эйлера у нас возникла из комплексного представления синусоиды. А в исходной синусоиде как раз был заложен сдвиг фазы в 90 градусов тока относительно напряжения. Как-то так. Вроде все логично и ничего лишнего не возникло.
Теперь может возникнуть два совершенно логичных вопроса: как работать с таким представлением и в чем его выгода? Да и вообще, пока лишь какие-то дико абстрактные буковки и нифига не ясно, как взять и оценить сопротивление какого-нибудь конкретно конденсатора, который мы купили в магазине и воткнули в схему. Давайте разбираться постепенно.
Как мы уже говорили, буковка j в знаменателе говорит нам лишь о сдвиге фаз тока и напряжения. Но она не влияет на амплитуды тока и напряжения. Соответственно, если сдвиг фаз нас не интересует , то можно исключить эту буковку из рассмотрения и получить более простое выражение абсолютно без всяких комплексностей:
Что еще мы можем сказать, глядя на эту формулу? Например, то, что чем больше частота сигнала, тем меньше для него сопротивление конденсатора. И чем больше емкость конденсатора, тем меньше его сопротивление переменному току.
По аналогии с резисторами, сопротивление конденсаторов измеряется все так же в Омах . Однако всегда следует помнить, что это немного другое сопротивление, его называют реактивным . И другое оно в первую очередь из-за того самого пресловутого j в знаменателе, то есть из-за сдвига фазы. У «обычных» (которые называют активными ) Омов такого сдвига нет, там напряжение четко совпадает по фазе с током. Давайте построим график зависимости сопротивления конденсатора от частоты. Для определенности емкость конденсатора возьмем фиксированной, скажем, 1 мкФ. График представлен на рисунке 2.

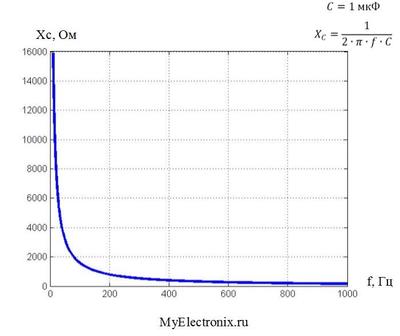

Рисунок 2 (кликабельно)
- Зависимость сопротивления конденсатора от частоты
На рисунке 2 мы видим, что сопротивление конденсатора переменному току убывает по закону гиперболы.
При стремлении частоты к нулю (то есть фактически при стремлении переменного току к постоянному) сопротивление конденсатора стремится к бесконечности. Это и логично: мы все помним, что для постоянного тока конденсатор фактически представляет собой разрыв цепи. На практике оно, конечно, не бесконечно, а ограничено сопротивлением утечки конденсатора. Тем не менее, оно все равно очень велико и часто его и считают бесконечно большим.
Есть еще один вопрос, который хотелось бы обговорить, прежде чем начинать рассмотрение примеров. Зачем вообще писать букву j в знаменателе сопротивления? Не достаточно ли просто всегда помнить про сдвиг фаз, а в записи использовать числа без этой мнимой единицы? Оказывается, нет. Представим себе цепь, где одновременно присутствуют резистор и конденсатор. Скажем, они соединены последовательно. И вот тут-то как раз мнимая единичка рядом с емкостью не позволит просто так взять и сложить активное и реактивное сопротивление в одно действительное число. Общее сопротивление такой цепочки будет комплексным, причем состоящим как из действительной части, так и из мнимой. Действительная часть будет обусловлена резистором (активными сопротивлением), а мнимая - емкостью (реактивным сопротивлением). Впрочем, это все тема для другой статьи, сейчас не будем в это углубляться. Давайте лучше перейдем к примерам.
Пусть у нас есть конденсатор емкостью, скажем C=1 мкФ . Требуется определить его сопротивление на частоте f 1 =50 Гц и на частоте f 2 =1 кГц . Кроме того, следует определить амплитуду тока с учетом того, что амплитуда приложенного к конденсатору напряжения равна U m =50 В . Ну и построить графики напряжения и тока.
Собственно, задачка эта элементарная. Подставляем циферки в формулу для сопротивления и получаем для частоты f 1 =50 Гц сопротивление, равное
А для частоты f 2 =1 кГц сопротивление будет
По закону Ома находим величину амплитуды тока для частоты f 1 =50 Гц
Аналогично для второй частоты f 2 =1 кГц
Теперь мы легко можем записать законы изменения тока и напряжения, а также построить графики для этих двух случаев. Полагаем, что напряжение у нас изменяется по закону синуса для первой частоты f 1 =50 Гц следующим образом
А для второй частоты f 2 =1 кГц вот так
и для частоты f 2 =1 кГц

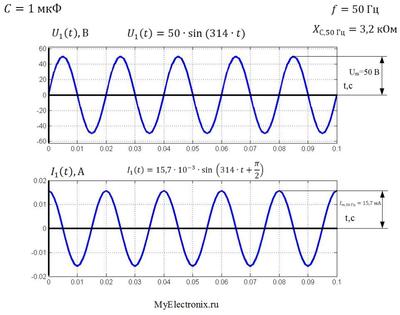

f 1 =50 Гц представлены на рисунке 3
Рисунок 3 (кликабельно)
- Напряжение на конденсаторе и ток через конденсаторе, f 1 =50 Гц
Графики тока и напряжения для частоты f 2 =1 кГ ц представлены на рисунке 4
Рисунок 4 (кликабельно)
- Напряжение на конденсаторе и ток через конденсаторе, f 2 =1 кГц
Итак, господа, мы сегодня познакомились с таким понятием, как сопротивление конденсатора переменному току, научились его считать и закрепили полученные знания парочкой примеров. На сегодня все. Спасибо что прочитали, всем огромной удачи и пока!
