Генератор тока преобразует механическую (кинетическую) энергию в электроэнергию. В энергетике пользуются только вращающимися электромашинными генераторами, основанными на возникновении электродвижущей силы (ЭДС) в проводнике, на который каким-либо образом действует изменяющееся магнитное поле. Ту часть генератора, которая предназначена для создания магнитного поля, называют индуктором, а часть, в которой индуцируется ЭДС – якорем.
Ну, в этой работе есть заявления, которые вызывают сомнения не только у врачей, но и даже в умеренно продвинутой электронике. Это относится даже к экспериментам с использованием генераторов волн, резонанса, катушки, экранирования, фиксированных. С другой стороны, есть много восторженных отзывов о таких инструментах и терапии в сети. Несомненно, значительная их часть написана людьми, которые имеют финансовую заинтересованность в распространении таких инструментов. И цены на такие устройства высоки, некоторые даже высоки.
И здесь люди с рациональным подходом сразу приходят в голову две возможности. Как известно, плацебо часто оказывается столь же эффективным, как тщательно изученное лекарство. Врачи признают важность процесса заживления, волю к борьбе и веру пациента в процесс заживления многих заболеваний. Возможно, эффективность заклинателя заключается именно в том, что люди, которые их используют, верят в свою силу и прекрасно мобилизуют силу тела для борьбы, а также с болезнями, которые считаются неизлечимыми. Но есть еще одна возможность. 2 Возможно, что небольшие напряжения и переменные токи разных частот оказывают объективное положительное влияние на организм человека, но только эти проблемы еще не исследованы. Сегодняшняя официальная медицина основана на химических препаратах - фармацевтических препаратах. Это не обязательно заговор теории заговора, что фармацевтическая мафия подавляет все другие конкурирующие обращения от неудовлетворенной жажды прибыли. Истина может быть иной: человеческий организм невероятно сложный, и, несмотря на огромный прогресс науки, наши знания об этом еще фрагментарны. Официальная наука еще не изучила и не отрицала оснований и теорий китайской медицины, в которых многое объясняется потоком энергии в организме человека. Другим, менее актуальным, но более знакомым примером является гомеопатия, осужденная в палатах многими, похвалившая за эффективность другими. Возможно, терапия чередующихся токов также имеет объективную ценность, но на данный момент это необъяснимый вопрос, и теории г-жи Кларк вызывают больше сомнений, чем объясняют. Независимо от правды о заперехе, есть много искренних людей, которые убеждены в их эффективности в борьбе с самыми разнообразными недугами. Многие другие готовы попробовать свою эффективность. А что, если мы изменим число полюсов на пути?
Вращающуюся часть машины называют ротором , а неподвижную часть – статором . В синхронных машинах переменного тока индуктором обычно является ротор, а в машинах постоянного тока – статор. В обоих случаях индуктор представляет собой обычно двух- или многополюсную электромагнитную систему, снабженную обмоткой возбуждения, питаемой постоянным током (током возбуждения), но встречаются и индукторы, состоящие из системы постоянных магнитов. В индукционных (асинхронных) генераторах переменного тока индуктор и якорь не могут четко (конструктивно) различаться друг от друга (можно сказать, что статор и ротор одновременно являются и индуктором и якорем).
Но у других рулонов нет. Рабочие наконечники: 12 роликов подходят для каждого случая независимо от количества полюсов на ролике и кольце. Правильность других роликов зависит от количества полюсов в дорожках. Однако эти выводы не являются окончательными, поскольку анализируемый случай относится к отношению среднего диаметра.
Для отношения диаметра 12 и состояния соответствующего числа полюсов дорожек на ролике и кольце, правильное число составляет 12 рулонов. Остальные ролики правильны, если число полюсов на кольце, деленное на количество рулонов, является целым числом. Тем не менее, до сих пор неясно, почему отношение диаметра должно быть равно или больше, чем предложение Адама о том, что это может быть примерно количество телекинетических рулонов, вызванных движением, в противном случае, если отношение меньше 12, эта величина может быть слишком мала для поддержания движения. вода таймер.
Более 95 % электроэнергии на электростанциях мира производится при помощи синхронных генераторов переменного тока . При помощи вращающегося индуктора в этих генераторах создается вращающееся магнитное поле, наводящее в статорной (обычно трехфазной) обмотке переменную ЭДС, частота которой точно соответствует частоте вращения ротора (находится в синхронизме с частотой вращения индуктора). Если индуктор, например, имеет два полюса и вращается с частотой 3000 r/min (50 r/s), то в каждой фазе статорной обмотки индуцируется переменная ЭДС частотой 50 Hz. Конструктивное исполнение такого генератора упрощенно изображено на рис. 1.
Вышеприведенные анализы, касающиеся взаимосвязи между числом валков и числом полюсов путей, конечно, являются только теоретическими. В контексте работы устройства возможно, чтобы ролики взаимодействовали с кольцом «в одной фазе» - это всегда одно и то же в данный момент движения.
Кольца удерживались только магнитной силой, расстояние между ними было обеспечено их взаимным отталкиванием. Также можно предложить способ управления скоростью вращения - увеличение скорости означает увеличение расстояния между кольцом и роликами, но большее расстояние до более слабого Таким образом, удар уменьшается по скорости, а ролики достигают кольца. С другой стороны, механическое соединение роликов вместе позволяет им легко достигать требуемой скорости и, при необходимости, получать механическую энергию от машины.
Рис. 1. Принцип устройства двухполюсного синхронного генератора. 1 статор (якорь), 2 ротор (индуктор), 3 вал, 4 корпус. U-X, V-Y, W-Z – размещенные в пазах статора части обмоток трех фаз
Магнитная система статора представляет собой спрессованный пакет тонких стальных листов, в пазах которого располагается статорная обмотка. Обмотка состоит из трех фаз, сдвинутых в случае двухполюсной машины друг относительно друга на 1/3 периметра статора; в фазных обмотках индуцируются, следовательно, ЭДС, сдвинутые друг относительно друга на 120o. Обмотка каждой фазы, в свою очередь, состоит из многовитковых катушек, соединенных между собой последовательно или параллельно. Один из наиболее простых вариантов конструктивного исполнения такой трехфазной обмотки двухполюсного генератора упрощенно представлен на рис. 2 (обычно число катушек в каждой фазе больше, чем показано на этом рисунке). Те части катушек, которые находятся вне пазов, на лобовой поверхности статора, называются лобовыми соединениями.
Энергия также может быть получена другими способами - путем прикрепления к вращающимся валкам катушки. Переменное магнитное поле будет индуцировать электрический ток. Правильная конструкция катушек позволяет получить желаемый электрический ток. Также возможно получить энергию от электростатического поля, окружающего генератор, работающий с соответствующими электродами.
На трехмерном чертеже гироскопа, показанном на строительной площадке, изображена только эта машина. Кольцо: наружный диаметр 300 мм, внутренний диаметр 250 мм, толщина кольца 25 мм, высота 50 мм. Ролики: наружный диаметр 25 мм, внутренний диаметр 10 мм, высота 50 мм. Конечно, параметры могут быть рассчитаны в соответствии с вашими потребностями.

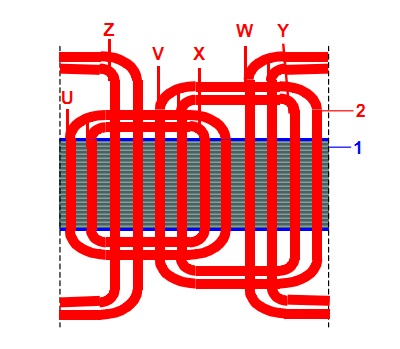

Рис. 2. Простейший принцип устройства статорной обмотки трехфазного двухполюсного синхронного генератора в случае двух катушек в каждой фазе. 1 развертка поверхности магнитной системы статора, 2 катушки обмотки, U, V, W начала фазных обмоток, X, Y, Z концы фазных обмоток
Полюсов индуктора и, в соответствии с этим, полюсных делений статора, может быть и больше двух. Чем медленнее вращается ротор, тем больше должно быть при заданной частоте тока число полюсов. Если, например, ротор вращается с частотой 300 r/min, то число полюсов генератора, для получения частоты переменного тока 50 Hz, должно быть 20. Например, на одной из крупнейших гидроэлектростанций мира, ГЭС Итайпу (Itaipu, см. рис. 4) генераторы, работающие на частоте 50 Hz, исполнены 66-полюсными, а генераторы, работающие на частоте 60 Hz – 78-полюсными.
Как сделать пути магнитных полюсов?
При изменении количества магнитов дорожки на рулоне вам также необходимо преобразовать оптимальное количество роликов. Однако Рощин и Годин должны были покинуть свою машину некоторое время, прежде чем войти в самодвижение. Скорость, с которой это устройство стала независимой от внешней мощности, составляла около 590 об / мин. Однако этот процесс трудно выполнить - он требует наличия собственного оборудования, соответствующего оборудования и т.д. кроме того, около половины компонентов неисправны. Однако они не использовали описанную выше процедуру намагничивания.
Обмотка возбуждения двух- или четырехполюсного генератора размещается, как показано на рис. 1, в пазах массивного стального сердечника ротора. Такая конструкция ротора необходима в случае быстроходных генераторов, работающих при частоте вращения в 3000 или 1500 r/min (особенно для турбогенераторов, предназначенных для соединения с паровыми турбинами), так как при такой скорости на обмотку ротора действуют большие центробежные силы. При большем числе полюсов каждый полюс имеет отдельную обмотку возбуждения (рис. 3.12.3). Такой явнополюсный принцип устройства применяется, в частности, в случае тихоходных генераторов, предназначенных для соединения с гидротурбинами (гидрогенераторов), работающих обычно при частоте вращения от 60 r/min до 600 r/min.
Пути магнитных полюсов были сделаны очень эффективным и блестящим методом в своей простоте - они просверливались в кольце и катили соответствующие отверстия и не вставляли в них никаких твердых магнитов. Единственным недостатком этого является то, что в некоторых магнитных материалах может быть трудно просверлить - некоторые из них жесткие и хрупкие. Пути полюсов можно получить, нажав на каналы по окружности роликов и колец и поместив их. в них маленькие плоские магниты.
Дополнительная информация, рабочие гипотезы
Резка таких канавок будет намного проще, чем сверление отверстий. Можно было бы сделать диск для резки твердого материала и разрезать такие канавки даже в очень жестких спеченных магнитах. Другим решением может быть нажатие ролика вдоль оси кольца. Это может выглядеть так: плоский кольцевой магнит, стальная пластина с просверленными отверстиями на дорожках магнитных полюсов - еще один магнит - вторая стальная вставка - и магнит снова. Сам Серл изготовил магниты, используемые во встроенных устройствах.
Очень часто такие генераторы, в соответствии с конструктивным исполнением мощных гидротурбин, выполняются с вертикальным валом.

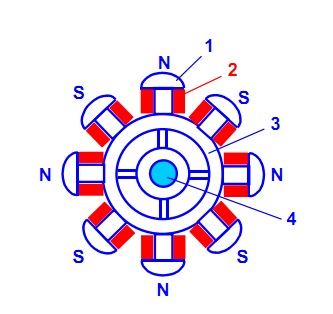

Рис. 3. Принцип устройства ротора тихоходного синхронного генератора. 1 полюс, 2 обмотка возбуждения, 3 колесо крепления, 4 вал
Обмотку возбуждения синхронного генератора обычно питают постоянным током от внешнего источника через контактные кольца на валу ротора. Раньше для этого предусматривался специальный генератор постоянного тока (возбудитель), жестко связанный с валом генератора, а в настоящее время используются более простые и дешевые полупроводниковые выпрямители. Встречаются и системы возбуждения, встроенные в ротор, в которых ЭДС индуцируется статорной обмоткой. Если для создания магнитного поля вместо электромагнитной системы использовать постоянные магниты, то источник тока возбуждения отпадает и генератор становится значительно проще и надежнее, но в то же время и дороже. Поэтому постоянные магниты применяются обычно в относительно маломощных генераторах (мощностью до нескольких сотен киловатт).
Производится из коммерчески доступных железных порошков, которые смешиваются с нейлоном и сливаются под форму с электрическим нагревом. Композиция и способ производства классифицируют магниты, используемые ими как магнитоделики. Затем этот материал намагничивался одновременным взаимодействием постоянного и быстро меняющегося магнитного поля.
К сожалению, несмотря на тяжелую работу, эта модель не пришла в самопривод. Вероятно, другой параметр важен. Это совершенно неприемлемо в условиях любителя и, по крайней мере, очень сложно в лабораторных условиях. Важно знать и использовать самые основные принципы устройства.
Конструкция турбогенераторов, благодаря цилиндрическому ротору относительно малого диаметра, очень компактна. Их удельная масса составляет обычно 0,5…1 kg/kW, и их номинальная мощность можеь достигать 1600 MW. Устройство гидрогенераторов несколько сложнее, диаметр ротора велик и удельная масса их поэтому обычно 3,5…6 kg/kW. До настоящего времени они изготовлялись номинальной мощностью до 800 MW.
Другие приборы, аналогичные устройства, перемотка
Таким образом, осложнение изготовления магнитов, намагничивание, ролики и кольца и т.д. не имеет никакого смысла, по крайней мере, в начале исследования. Таким образом, для частного строителя обычно изготавливаются меньшие магниты. Это устройство похоже на гиро-ячейку, но оно не построено в правильных размерных пропорциях и не имеет полюсов магнитного полюса.
Минимальное количество рулонов, на которых они были размещены на одном и том же расстоянии на ринге, составляло пять. Валики были уже стабильными. Неодимовые магниты также нельзя отбрасывать с одной стороны на другую, так как существует риск разбрызгивания их на мелкие фрагменты, которые могут оказаться неудачными в глазу.
При работе генератора в нем возникают потери энергии, вызванные активным сопротивлением обмоток (потери в меди), вихревыми токами и гистерезисом в активных частях магнитной системы (потери в стали) и трением в подшипниках вращающихся частей (потери на трение). Несмотря на то, что суммарные потери обычно не превышают 1…2 % мощности генератора, отвод тепла, освобождающегося в результате потерь, может оказаться затруднительным. Если упрощенно считать, что масса генератора пропорциональна его мощности, то его линейные размеры пропорциональны кубическому корню мощности, а поверхностные размеры – мощности в степени 2/3. С увеличением мощности, следовательно, поверхность теплоотвода растет медленнее, чем номинальная мощность генератора. Если при мощностях порядка нескольких сотен киловатт достаточно применять естественное охлаждение, то при бoльших мощностях необходимо перейти на принудительную вентиляцию и, начиная приблизительно со 100 MW, использовать вместо воздуха водород. При еще больших мощностях (например, более 500 MW) необходимо дополнить водородное охлаждение водным. У крупных генераторах надо специально охлаждать и подшипники, обычно используя для этого циркуляцию масла.
Если кто-то сделает предупреждение, они свяжутся с вами. Если вы хотите разместить этот текст на своем сайте, пожалуйста, свяжитесь со мной в первую очередь! Основная функция такого генератора - преобразовать механическую мощность, определяемую приводным валом, в трехфазную или однофазную электроэнергию.
Это решение позволит вам довольно дешево производить собственное электричество в любом месте фермы с помощью трактора. Одной из основных проблем, с которыми приходится сталкиваться в сельском хозяйстве, является большая площадь, в которой нет источников тока. В этих случаях есть возможность использовать солнечные батареи, но стоимость этого варианта будет быстро возрастать с учетом энергетических уровней вашего оборудования, таких как электрические насосы, сварочное оборудование, дрели, системы освещения, отопления или охлаждения.
Тепловыделение генератора можно значительно уменьшить путем применения сверхпроводящих обмоток возбуждения. Первый такой генератор (мощностью 4 MVA), предназначенный для применения на судах, изготовила в 2005 году немецкая электротехническая фирма Сименс (Siemens AG) . Номинальное напряжение синхронных генераторов, в зависимости от мощности, находится обычно в пределах от 400 V до 24 kV. Использовались и более высокие номинальные напряжения (до 150 kV), но чрезвычайно редко. Кроме синхронных генераторов сетевой частоты (50 Hz или 60 Hz) выпускаются и высокочастотные генераторы (до 30 kHz) и генераторы пониженной частоты (16,67 Hz или 25 Hz), используемые на электрифицированных железных дорогах некоторых европейских стран. К синхронным генераторам относится, в принципе, и синхронный компенсатор, представляющий собой синхронный двигатель, работающий на холостом ходу и отдающий в высоковольтную распределительную сеть реактивную мощность. При помощи такой машины можно покрыть потребление реактивной мощности местных промышленных электропотребителей и освободить основную сеть энергосистемы от передачи реактивной мощности.
Кроме синхронных генераторов относительно редко и при относительно малых мощностях (до нескольких мегаватт) могут использоваться и асинхронные генераторы . В обмотке ротора такого генератора ток индуцируется магнитным полем статора, если ротор вращается быстрее, чем статорное вращающееся магнитное поле сетевой частоты. Необходимость в таких генераторах возникает обычно тогда, когда невозможно обеспечить неизменную скорость вращения первичного двигателя (например, ветряной турбины, некоторых малых гидротурбин и т. п.).
У генератора постоянного тока магнитные полюсы вместе с обмоткой возбуждения располагаются обычно в статоре, а обмотка якоря – в роторе. Так как в обмотке ротора при его вращении индуцируется переменная ЭДС, то якорь необходимо снабжать коллектором (коммутатором), при помощи которого на выходе генератора (на щетках коллектора) получают постоянную ЭДС. В настоящее время генераторы постоянного тока применяются редко, так как постоянный ток проще получать при помощи полупроводниковых выпрямителей.
К электромашинным генераторам относятся и электростатические генераторы , на вращающейся части которых путем трения (трибоэлектрически) создается электрический заряд высокого напряжения. Первый такой генератор (вращаемый вручную серный шар, который электризовался при трении об руку человека) изготовил в 1663 году мэр города Магдебурга (Magdeburg, Германия) Отто фон Гюрике (Otto von Guericke, 1602–1686). В ходе своего развития такие генераторы позволяли открывать многие электрические явления и закономерности. Они и сейчас не потеряли своего значения как средств проведения экспериментальных исследований по физике.
Первый изготовил 4 ноября 1831 года профессор Лондонского Королевского института (Royal Institution) Майкл Фарадей (Michael Faraday, 1791–1867). Генератор состоял из подковообразного постоянного магнита и медного диска, вращающегося между магнитными полюсами (рис. 3.12.4). При вращении диска между его осью и краем индуцировалась постоянная ЭДС. По такому же принципу устроены более совершенные униполярные генераторы, находящие применение (хотя относительно редко) и в настоящее время.
Рис. 4. Принцип устройства униполярного генератора Майкла Фарадея. 1 магнит, 2 вращающийся медный диск, 3 щетки. Рукоятка диска не показана
Майкл Фарадей родился в бедной семье и после начальной школы, в возрасте 13 лет, поступил учеником переплетчика книг. По книгам он самостоятельно продолжал свое образование, а по Британской энциклопедии ознакомился с электричеством, изготовил электростатический генератор и лейденскую банку. Для расширения своих знаний он начал посещать публичные лекции по химии директора Королевского института Гемфри Дэви (Humphrey Davy, 1778–1829), а в 1813 году получил должность его ассистента. В 1821 году он стал главным инспектором этого института, в 1824 году – членом Королевского общества (Royal Society) и в 1827 году – профессором химии Королевского института. В 1821 году он начал свои знаменитые опыты по электричеству, в ходе которых предложил принцип действия электродвигателя, открыл явление электромагнитной индукции, принцип устройства магнитоэлектрического генератора, закономерности электролиза и много других основополагающих физических явлений. Спустя год после вышеописанного опыта Фарадея, 3 сентября 1832 года, парижский механик Ипполит Пикси (Hippolyte Pixii, 1808–1835) изготовил по заказу и под руководством основоположника электродинамики Андре Мари Ампера (Andre Marie Ampere, 1775–1836) генератор с вращаемым вручную, как у Фарадея, магнитом (рис. 5). В якорной обмотке генератора Пикси индуцируется переменная ЭДС. Для выпрямления получаемого тока к генератору вначале пристроили открытый ртутный коммутатор, переключающий полярность ЭДС при каждом полуобороте ротора, но вскоре он был заменен более простым и безопасным цилиндрическим щеточным коллектором, изображенным на рис. 5.

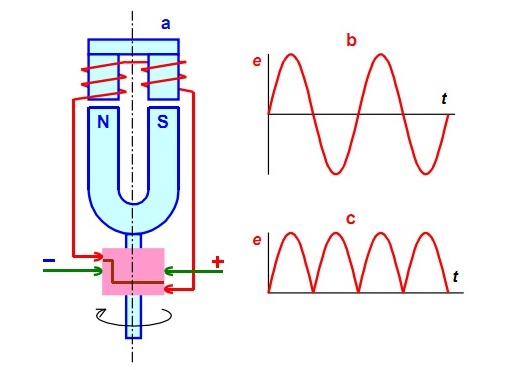

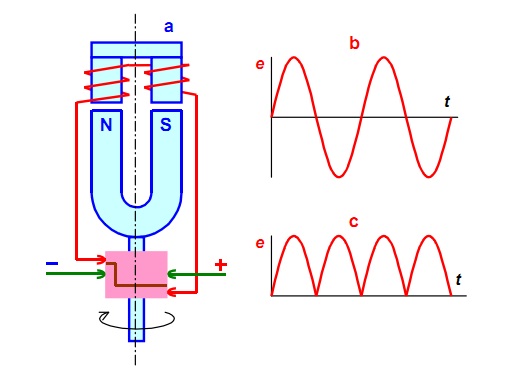

Рис. 5. Принцип устройства магнитоэлектрического генератора Ипполита Пикси (a), график индуцируемой ЭДС (b) и график получаемой при помощи коллектора пульсирующей постоянной ЭДС (c). Рукоятка и конусная зубчатая передача не показаны
Генератор, построенный по принципу Пикси, впервые применил в 1842 году на своем заводе в Бирмингеме (Birmingham) для электропитания гальванических ванн английский промышленник Джон Стивен Вульрич (John Stephen Woolrich, 1790–1843), использовав в качестве приводного двигателя паровую машину мощностью 1 л. с. Напряжение его генератора составляло 3 V, номинальный ток – 25 A и кпд – около 10 %. Такие же, но более мощные генераторы быстро начали внедряться и на других гальванических предприятиях Европы. В 1851 году немецкий военный врач Вильгельм Йозеф Зинштеден (Wilhelm Josef Sinsteden, 1803–1891) предложил использовать в индукторе вместо постоянных магнитов электромагниты и питать их током от меньшего вспомогательного генератора; он же обнаружил, что кпд генератора увеличится, если стальной сердечник электромагнита изготовить не массивным, а из параллельных проволок. Однако идеи Зинштедена стал реально использовать только в 1863 году английский электротехник-самоучка Генри Уайльд (Henry Wilde, 1833–1919), который предложил, среди прочих нововведении, насадить машину-возбудитель (англ. exitatrice) на вал генератора. В 1865 году он изготовил генератор невиданной доселе мощности в 1 kW, при помощи которого он мог демонстрировать даже плавку и сварку металлов.
Важнейшим усовершенствованием генераторов постоянного тока стало их самовозбуждение , принцип которого запатентовал в 1854 году главный инженер государственных железных дорог Дании Сёрен Хьёрт (Soren Hjorth, 1801–1870), но не нашедшее в то время практического применения. В 1866 году этот принцип снова открыли независимо друг от друга несколько электротехников, в том числе уже упомянутый Г. Уайльд, но широко известным он стал в декабре 1866 года, когда немецкий промышленник Эрнст Вернер фон Сименс (Ernst Werner von Siemens, 1816–1892) применил его в своем компактном и высокоэффективном генераторе. 17 января 1867 года в Берлинской академии наук был прочитан его знаменитый доклад о динамоэлектрическом принципе (о самовозбуждении). Самовозбуждение позволило отказатьса от вспомогательных генераторов возбуждения (от возбудителей), что обусловило возможность выработки намного более дешевой электроэнергии в больших количествах. По этой причине год 1866 часто считают годом зарождения электротехники сильного тока. В первых самовозбуждающихся генераторах обмотку возбуждения включали, как у Сименса, последовательно (сериесно) с якорной обмоткой, но в феврале 1867 года английский электротехник Чарлз Уитстон (Charles Wheatstone, 1802–1875) предложил параллельное возбуждение, позволяющее лучше регулировать ЭДС генератора, к которому он пришел еще до сообщений о последовательном возбуждении, открытом Сименсом (рис. 6).

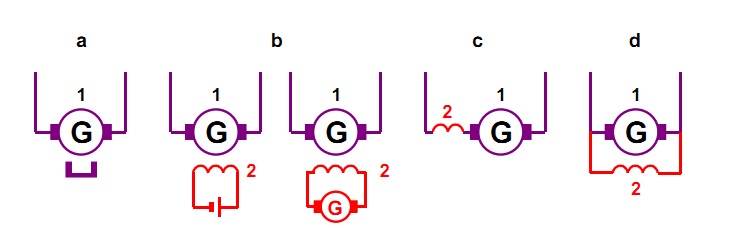

Рис. 6. Развитие систем возбуждения генераторов постоянного тока. a возбуждение при помощи постоянных магнитов (1831), b внешнее возбуждение (1851), c последовательное самовозбуждение (1866), d параллельное самовозбуждение (1867). 1 якорь, 2 обмотка возбуждения. Регулировочные реостаты тока возбуждения не показаны
Необходимость в генераторах переменного тока возникла в 1876 году, когда работающий в Париже русский электротехник Павел Яблочков (1847–1894) стал освещать городские улицы при помощи изготовляемых им дуговых ламп переменного тока (свечей Яблочкова). Первые необходимые для этого генераторы создал парижский изобретатель и промышленник Зеноб Теофиль Грамм (Zenobe Theophile Gramme, 1826–1901). С началом массового производства ламп накаливания в 1879 году переменный ток на некоторое время потерял свое значение, но снова обрел актуальность в связи с ростом дальности передачи электроэнергии в середине 1880-х годов. В 1888–1890 годах владелец собственной научно-исследовательской лаборатории Тесла-Электрик (Tesla-Electric Co., Нью-Йорк, США) эмигрировавший в США сербский электротехник Никола Тесла (Nikola Tesla, 1856–1943) и главный инженер фирмы АЭГ (AEG, Allgemeine Elektricitats-Gesellschaft) эмигрировавший в Германию русский электротехник Михаил Доливо-Добровольский (1862–1919) разработали трехфазную систему переменного тока. В результате началось производство все более мощных синхронных генераторов для сооружаемых тепло- и гидроэлектростанций.
Важным этапом в развитии турбогенераторов может считаться разработка в 1898 году цилиндрического ротора совладельцем швейцарского электротехнического завода Браун, Бовери и компания (Brown, Boveri & Cie., BBC) Чарлзом Эженом Ланселотом Брауном (Charles Eugen Lancelot Brown, 1863–1924). Первый генератор с водородным охлаждением (мощностью 25 MW) выпустила в 1937 году американская фирма Дженерал Электрик (General Electric), а с внутрипроводным водяным охлаждением – в 1956 году английская фирма Метрополитен Виккерс (Metropolitan Vickers).
Прежде чем приступать к принципу работы электрогенератора , необходимо хоть немного разобраться с его устройством.

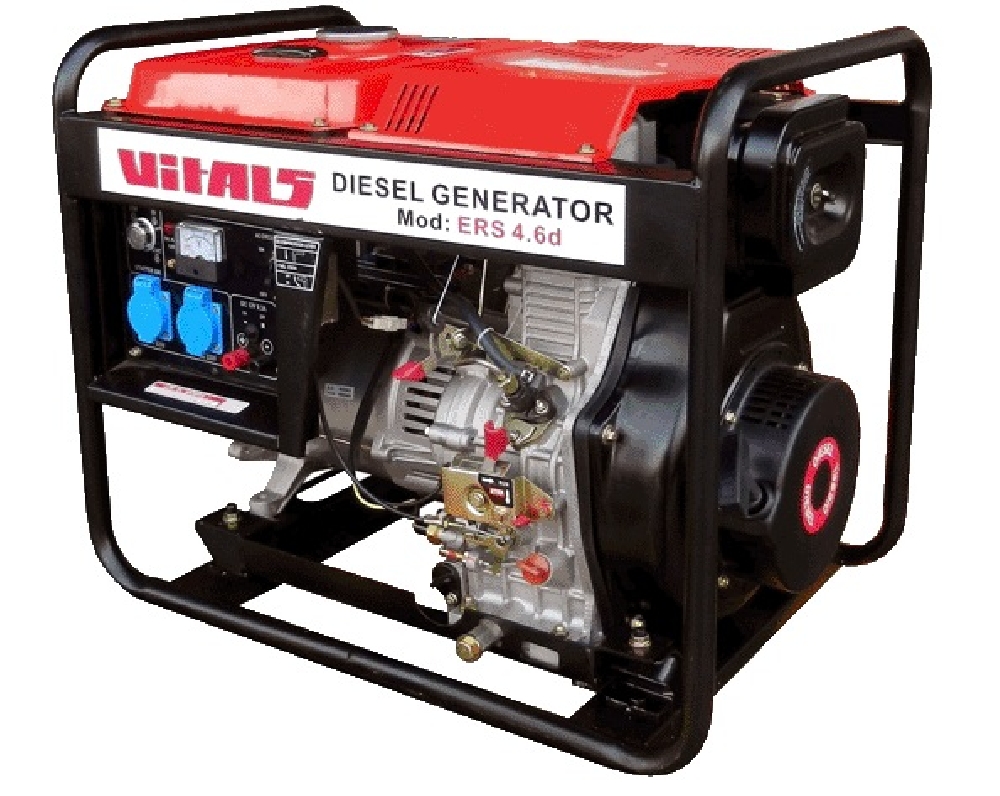

Бытовой электрический генератор состоит из двигателя (силового агрегата) и генератора - узел, преобразующий механическую энергию в электрическую. В бытовых миниэлектростанциях, чаще всего, применяются двигатели внутреннего сгорания - дизельные или бензиновые. Не стоит отдельно выделять газовые электрогенераторы, т.к. они - это доработанный бензиновый генератор.
Электрические генераторы бывают синхронными и асинхронными. Какие хуже, а какие лучше? Из всей литературы, которую мне удалось прочесть в Интернете по этому поводу, я пришел к следующему выводу:
Асинхронные электрогенераторы. Они более дешёвые. Данные генераторы обеспечивают поддержание напряжения в сети с высокой точностью, поэтому позволяют подключать к ним аппаратуру, чувствительную к перепадам напряжения (например, медицинское оборудование, другие электронные устройства). Подобные генераторы позволяют подключать к ним электроинструменты и электродвигатели с реактивной мощностью до 30% от номинала Это пожалуй их главные и единственный большие плюсы. Минус - данный генератор во время пуска потребляет кратковременно 1.5-3 кратную мощность. Асинхронный электрогенератор с трудом переносит пиковые перегрузки.
Синхронные генераторы выдают потребителю более качественное электричество, чем асинхронные. Также они способны переносить 3-х кратные пусковые перегрузки. В профессиональных и стационарных электростанциях устанавливаются только синхронные генераторы. Синхронные генераторы - менее точны, но, тем не менее, они пригодны для аварийного электропитания офисов, холодильных установок, оборудования загородных домов, дач, строительных объектов. Такие электрогенераторы без проблем справляются с энергоснабжением электроинструментов и электродвигателей с реактивной нагрузкой до 65% от своего номинала.
А что же из себя представляет электрогенератор?
Принцип работы любого электрического генератора основан на явлении электромагнитной индукции. Электромагнитная индукция преобразовывает механическую энергию двигателя (вращение) в энергию электрическую. Принцип магнитной индукции: если в однородном магнитном поле В равномерно вращается рамка, то в ней возникает, переменная Э.Д.С., частота которой равна частоте вращения рамки. Будем ли мы вращать рамку в магнитном поле, или магнитное поле вокруг рамки, либо магнитное поле внутри рамки, результат будет один - Э.Д.С., изменяющаяся по гармоническому закону.
Вот теперь и поговорим о асинхронном и синхронном генераторе более подробно.

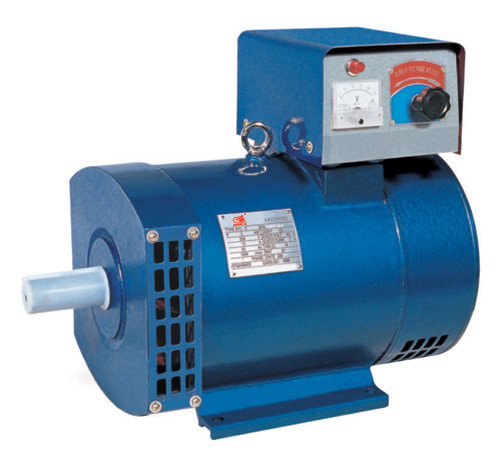

Синхронный электрогенератор
- это синхронная машина, работающая в режиме генератора в которой частота вращения магнитного поля статора равна частоте вращения ротора. Ротор с магнитными полюсами создает вращающееся магнитное поле, которое пересекая обмотку статора, наводит в ней ЭДС. В синхронном генераторе ротор выполнен виде постоянного магнита или электромагнита.
Число полюсов ротора может быть два, четыре и т.д., но кратно двум. В бытовых электростанциях используется, как правило, ротор с двумя полюсами, чем и обусловлена частота вращения двигателя электростанции 3000 об/мин. Ротор, при запуске электростанции, создает слабое магнитное поле, но с увеличением оборотов, увеличивается и ЭДС в обмотке возбуждения. Напряжение с этой обмотки через блок автоматической регулировки (AVR) поступает на ротор, контролируя выходное напряжение за счет изменения магнитного поля. Например, подключенная индуктивная нагрузка размагничивает генератор и снижает напряжение, а при подключении емкостной нагрузки происходит подмагничивание генератора и повышение напряжения. Это называется "реакцией якоря". Для обеспечения стабильности выходного напряжения необходимо изменять магнитное поле ротора путем регулирования тока в его обмотке, что и обеспечивается блоком AVR. Преимуществом таких генераторов является высокая стабильность выходного напряжения, а недостатком - возможность перегрузки по току, так как при завышенной нагрузке, регулятор может чрезмерно повысить ток в обмотке ротора. Еще к недостаткам синхронного генератора можно отнести наличие щеточного узла, который рано или поздно придется обслуживать. Благодаря такому способу регулировки, вне зависимости от изменения тока нагрузки и оборотов двигателя электростанции стабильность выходного напряжения генератора остается очень высокой, примерно ±1%.
Асинхронная машина (двигатель) работающая в режиме торможения, ротор которой вращается с опережением, но в том же направлении что и магнитное поле статора. В зависимости от типа обмотки, ротор может быть короткозамкнутым либо фазным.
Вращающееся магнитное поле, созданное вспомогательной обмоткой статора, индуцирует на роторе магнитное поле, которое вращаясь вместе с ротором, наводит ЭДС в рабочей обмотке статора, так же как и в синхронном генераторе. Вращающееся магнитное поле остается всегда неизменным и не регулируемо, вследствие чего напряжение и частота на выходе генератора зависит от частоты оборотов ротора, а следовательно от стабильности работы электростанции. Несмотря на простоту обслуживания, малую чувствительность к короткому замыканию и невысокую стоимость, асинхронные генераторы применяются достаточно редко, так как имеются ряд недостатков: асинхронный генератор всегда потребляет намагничивающий ток значительной силы, поэтому для его работы необходим источник реактивной мощности (конденсаторы), зависящий от активно-индуктивного характера нагрузки; ненадежность работы в экстремальных условиях; возбуждение асинхронного генератора зависит от случайных факторов и происходит, как правило, при скорости превышающей или равной синхронной; зависимость выходного напряжения и частоты тока от устойчивости работы двигателя и т.д.
