Чтобы понять, что такое генератор, прежде всего, следует разобраться, для чего он предназначен и по какому принципу работает.
Разновидности электрогенераторов для выработки электроэнергии
Наиболее распространён электрогенератор – устройство для выработки электрической энергии путём преобразования механической.
Действие заключается в наведении ЭДС в перемещающемся в магнитном поле проводнике. При этом на его концах появляется напряжение, а при их подключении к нагрузке появляется электрический ток.
Энергетика применяет генератор электрического тока, работающий по принципу вращения классической электропроводной рамки в магнитном поле с образованием в ней ЭДС.
Если замкнуть через контактные кольца внешнюю цепь с нагрузкой, через неё будет проходить электрический ток, что будет видно по показаниям электрического прибора.
Образование в проводнике электрического тока при его вращении в магнитном поле
Направление движения электрического тока определяется, если отогнуть в сторону большой палец правой руки. В ладонь будут входить магнитные силовые линии, большой палец показывает направление, куда движется проводник, а остальные пальцы – направление течения индукционного тока.

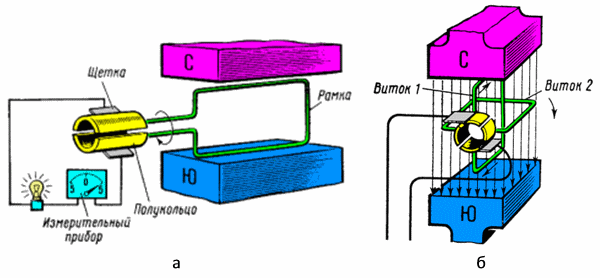

Рамка связана со щётками, которые скользят по коллектору из двух полуколец. Таким путём система через подвижные контакты преобразует переменный ток.
Когда рамка находится в горизонтальном положении, направление ЭДС меняется на противоположное. За счёт этого ток во внешней цепи поддерживается постоянным. Он является пульсирующим, достигая максимума в вертикальном положении рамки, и нулевым – в горизонтальном (показано на рисунке выше – а). Пульсация уменьшается, если установить 2 витка перпендикулярно друг к другу, а количество пластин коллектора увеличить до четырёх (показано на рисунке выше – б).
Генератор постоянного тока
Первый генератор был изготовлен на постоянном токе, довольно долго выработка электрической энергии производилась с его применением.
Особенности конструкции

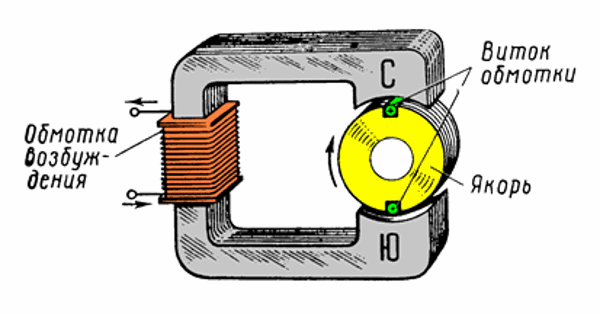

Магнитное поле вырабатывается индуктором, а та часть, где наводится ЭДС, называется якорем. Индуктором является неподвижная часть, называемая статором. Он делается на постоянных магнитах или в виде электромагнита из двух и более полюсов.
Генератор на постоянных магнитах является маломощным и на практике применяется редко. При этом пространство между магнитами обладает большим сопротивлением. В большинстве конструкций генераторов применяются электромагниты.
Генератор с электромагнитным возбуждением
Якорь выполняется массивным, с пазами для обмотки. Его витки подключают последовательно друг с другом через коллекторные пластины. В результате образуются соединённые между собой источники ЭДС, работающие сообща. Есть также другие способы подключения.
При отсутствии нагрузки магнитное поле статора располагается симметрично относительно вертикальной оси. Когда в якорной цепи появляется электрический ток, образуется магнитный поток, который преобразует поле статора, поворачивая его в направлении вращения. Это негативно отражается на работе генератора, поскольку вызывает искрение контактной группы. Уменьшить его можно поворотом щёток в направлении вращения. Искажение поля зависит от силы тока и щётки требуется перемещать в разные положения. Кроме того, уменьшается индуктируемая ЭДС.
Ослабить реакцию якоря можно следующими способами:
- установка дополнительных полюсных пар;
- закладка обмоток компенсации в главные полюса.
В результате реакция якоря нейтрализуется. Установка обмоток компенсации делает конструкцию генератора сложней.
Если требуется увеличение энергии для генератора, оба способа применяются вместе. По возможности стараются обойтись одними дополнительными полюсами.

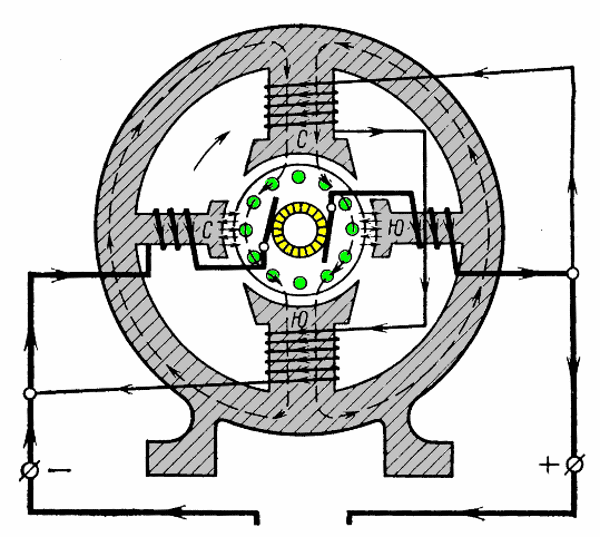

Как выглядит генератор с добавочными полюсами
Поскольку при разных нагрузках реакция якоря изменяется, его обмотку подключают к дополнительным полюсам статора последовательно, что уменьшает искажение основного магнитного поля.
Параметры генератора
Индуцируемая ЭДС определяется следующими параметрами:
E = CFω, где
- F – основной магнитный поток;
- ω – частота вращения;
- С – коэффициент, учитывающий особенности устройства.
Напряжение на выходе составляет:
U г = E — I я R я, где
- I я – ток якоря,
- R я – сопротивление якорной цепи.
Первый основной параметр генератора – это его мощность:
P г = I г U г, где
- I г – ток нагрузки.
Важным показателем является способ возбуждения. Он может быть независимым, если обеспечивается дополнительным источником питания.

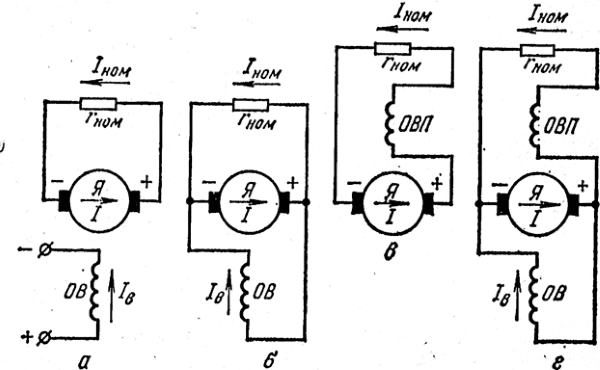

Способы подключения обмоток возбуждения: а) способ возбуждения, который обеспечивается дополнительным источником питания; б) параллельное самовозбуждение; в) последовательное самовозбуждение; г) смешанное самовозбуждение
Самовозбуждение обмотки создаётся за счёт наличия остаточного магнетизма в сердечнике якоря, индуцирующего в процессе вращения незначительную ЭДС.
Несмотря на то, что магнитный поток в начальный момент мал, он усиливает поток на полюсах, и ток начинает расти, пока не достигнет номинала.
Различают три типа генераторов с самовозбуждением:
- Параллельное – ток, вырабатываемый в якорной обмотке большей частью проходит в главную силовую цепь, и только незначительная часть – по обмотке возбуждения.
- Последовательное – по обмотке якорных полюсов и по силовой цепи проходит весь вырабатываемый генератором ток.
- Смешанное – две обмотки возбуждения подключены параллельно и последовательно.
Генератор переменного тока
Устройство служит для преобразования механической энергии в переменный ток. Большая часть моделей имеют вращающиеся электромагниты (роторы) внутри неподвижных обмоток (статоры).
Принцип действия
За один оборот электромагнита ЭДС два раза меняет своё направление.

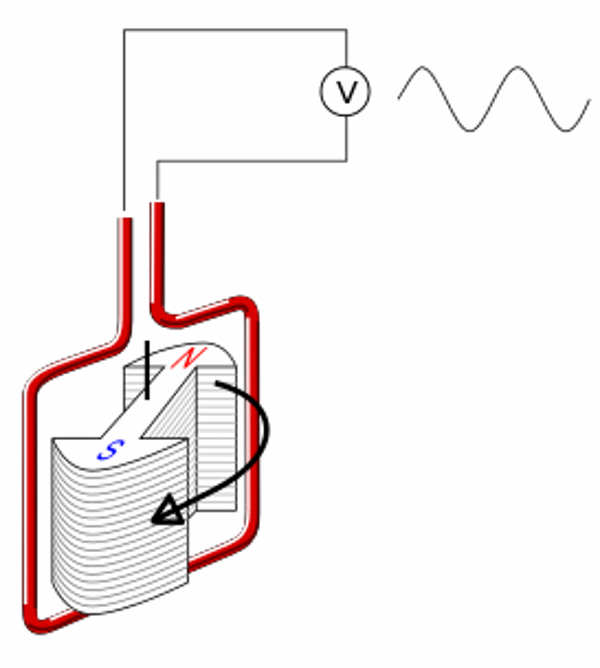

На рисунке ниже изображена схема генератора на постоянном магните, вращающегося внутри контура из проволочной рамки. Активно здесь работают только вертикальные части, пересекаемые линиями магнитного поля.
Схема генератора переменного тока
Индуктируемые ЭДС каждой стороны складываются, и её значение определяется из соотношения:
e = 2Blv sin ωt = ωF m sin ωt, где
- В – индукция магнитного поля, Тл;
- l – длина вертикальной стороны рамки;
- v – линейная скорость;
- t – время;
- F m – максимальный магнитный поток.
Индуктируемая ЭДС изменяется по синусоидальному закону, где
- ωF m – амплитуда ЭДС,
- ωt – фаза ЭДС.
Для выработки большей энергии применяется электромагнитный ротор, состоящий из стального сердечника, в пазах которого располагается обмотка.
Он является вращающимся электромагнитом, а в обмотке неподвижного статора наводится ЭДС.
Электромагнитное поле создаётся подводом небольшого тока к обмотке ротора. Для этого применяется скользящая контактная группа, подключённая к обмотке. Ток подводится от аккумулятора, другого источника или в результате самовозбуждения.
Потребление энергии со статора является максимальным, и отводить ток удобно с неподвижных обмоток.
Статор собран из листовой трансформаторной стали. Он имеет пазы, куда вкладывается обмотка.
Ротор делается сплошным, но его полюса собираются из листа. Они располагаются с минимальным зазором от статора, чтобы магнитная индукция была максимальной.
Трехфазный генератор
Количество фаз в генераторе может быть от одной до трёх. Однофазные модели применяются при небольшом потреблении энергии. Трехфазные обмотки соединяются в звезду или треугольник. Самой распространённой схемой является «Звезда» с нейтральным проводом.
Схема подключения нагрузки к генератору «Звезда»
Слева изображены обмотки генератора, где стрелками указаны направления ЭДС Е А, Е В, Е С. Справа находятся нагрузки Z A , Z B , Z C , также соединённые звездой.
Напряжение между фазами и нейтралью обозначены U A , U B , U C , а между двумя фазами – U AB , U BC , U CA .
С генератора токи I A , I B , I C текут на нагрузки и возвращаются через нейтраль назад.
Если не использовать нейтраль, то несимметричная нагрузка может вызвать перекос фаз, что снижает напряжение на одной фазе и увеличивает на другой.
Синхронный и асинхронный генераторы
Синхронный генератор содержит ротор с обмоткой возбуждения, на которую через коллектор подаётся напряжение постоянного тока.
При вращении ротора в статорной обмотке возбуждается однофазное или трёхфазное напряжение. По ней протекает электрический ток, при изменении которого может измениться нагрузка на валу ротора. При этом меняется частота с напряжением. Для поддержания их стабильными предусмотрено регулирование в виде обратной связи через обмотку ротора по напряжению и току.

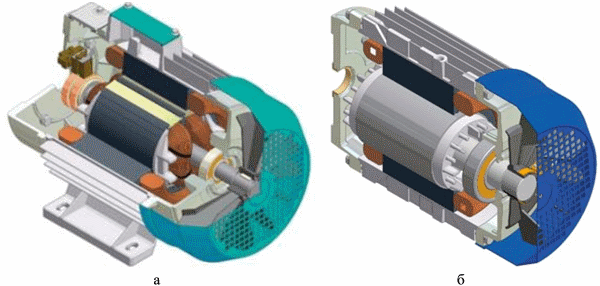

Устройство генератора: а) синхронный; б) асинхронный
Ротор асинхронного генератора выполнен короткозамкнутым, в виде «беличьей клетки». На него не подаётся напряжение, а электрический ток в обмотке индуцируется за счёт влияния остаточного магнетизма. При этом образуется вращающееся магнитное поле, которое наводит в статорной обмотке напряжение.
В асинхронном генераторе отсутствует возможность управления параметрами через обмотку ротора. Управление производится изменением электрической нагрузки на обмотке статора.
Синхронный генератор обладает способностью поддерживать точные значения напряжения и частоты. У асинхронного генератора эти показатели изменяются в широких пределах. Он больше боится перегрузок в установившемся режиме и имеет склонность к перегреву обмотки статора.
Несмотря на недостатки, он более распространён из-за простоты конструкции, неприхотливости и относительной дешевизны.
Синхронному генератору отдаётся предпочтение при повышенных требованиях электрических приёмников к стабильности частоты и напряжения, а также при наличии реактивных нагрузок и перегрузок в переходных режимах.
Видео про линейный генератор
Про конструкцию, особенности и принцип работы линейного генератора можно узнать из данного видео.
Генератор является важным источником электрической энергии, от которого зависит работа всех электрических приборов. При отсутствии или сбоях в центральном электроснабжении целесообразно приобрести небольшой генератор для частного дома. Главным параметром устройства является мощность, которая не должна быть меньше потребляемой. Генератор требует качественного сервисного обслуживания, ухода и правильной эксплуатации.
Генератор - устройство превращающее энергию различного вида в электрическую. Генераторы вырабатывают электрический ток. Примеры генераторов: гальванические элементы, электростатические машины, солнечные батареи и др. В зависимости от характеристик применяются генераторы различных типов.
Например, с помощью электростатических машин можно создать очень высокое напряжение, но при этом сила тока будет очень невелика. А с помощью гальванических элементов можно создать приемлемую силу тока, но они могут работать лишь непродолжительное время.
Структура генератора
Рассмотрим индукционный электромеханический генератор переменного тока. Генераторов такого типа много, но любой из них имеет общие основные детали.
- Постоянный или электромагнит. С помощью него создается магнитное поле.
- Обмотка. В ней индуцируется переменная ЭДС.
Амплитуда ЭДС наводится в каждом витке обмотки. Так как витки соединены последовательно значения ЭДС будут складываться. ЭДС в рамке будет пропорциональна числу витков в обмотке. Для получения большого значения магнитного потока в генераторах делают специальную систему из двух сердечников.
В пазах одного сердечника размещаются обмотки, которые создают магнитное поле, а в пазах другого, обмотки, в которых индуцируется ЭДС. Один из сердечников вращается, его называют ротором. Второй неподвижен и называется статором. Зазор между сердечниками стараются сделать как можно меньшим, чтобы увеличить поток вектора магнитной индукции.
Ниже на рисунке представлена модель простейшего генератора.
Принцип действия генератора
В генераторе, модель которого представлена на рисунке выше, магнитное поле создается постоянным магнитом, а проволочная рамка вращается внутри него. В принципе, можно оставить рамку неподвижной и вращать магнит. От этого ничего бы не изменилось .
В промышленных генераторах именно так и делается. Вращается электромагнит, а обмотки, в которых появляется ЭДС остаются неподвижными. Это связано с тем, что для того, чтобы подвести ток к ротору или снять с обмоток ротора, необходимо использовать скользящие контакты. Для этого используются щетки и контактные кольца. Сила тока, которая заставит вращаться ротор, много меньше, чем та, которую мы снимем с обмоток.
Поэтому удобнее подводить ток к ротору, а снимать ток со статора. В генераторах малой мощности, для создания магнитного поля используют вращающийся постоянный магнит, тогда подводить ток к ротору вообще необязательно. И использовать щетки и кольца не нужно.
При вращении ротора, в обмотках статора возникает ЭДС. Это происходит потому, что возникает вихревое электрическое поле. Современные генераторы это очень большие машины. Причем при таких размерах (несколько метров), некоторые важнейшие внутренние части изготавливаются с точность до миллиметра.
Увы, но перебои с подачей электричества в некоторые районы могут возникать и сейчас, в XXI веке. Неважно, в чем причина подобных перебоев: хоть обрыв линии из-за плохих условий, хоть плановое отключение.
В любом из случаев потребитель не всегда может безболезненно перенести несколько часов без электричества. Вот тут и приходят на выручку генераторы для дачи и частного сектора вообще.
Автономный генератор для выработки электроэнергии представляется наиболее оптимальным решением не оставаться без электричества и продолжать жить и пользоваться бытовыми приборами на зависть соседям.
Так что купить, а прежде рассмотреть варианты автономных станций – это первоочередная задача.
Какие бывают генераторы
Перед тем, как выбрать генератор для дачи, нужно знать их основные различия. А это, в свою очередь, может влиять на производительность и еще на несколько факторов. На сегодняшний день три самых популярных вида:

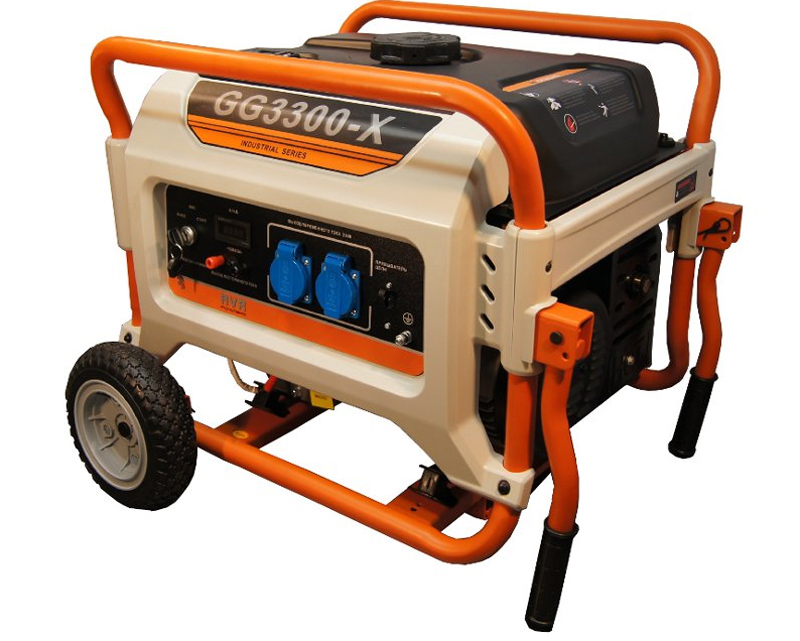

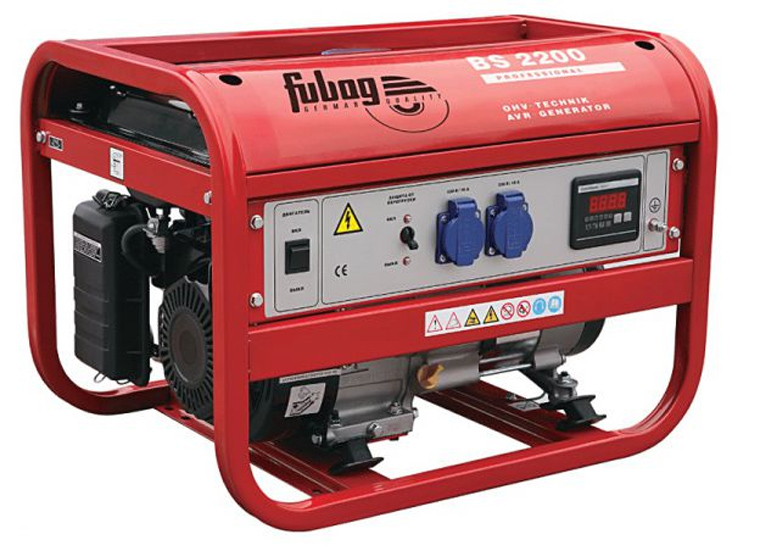

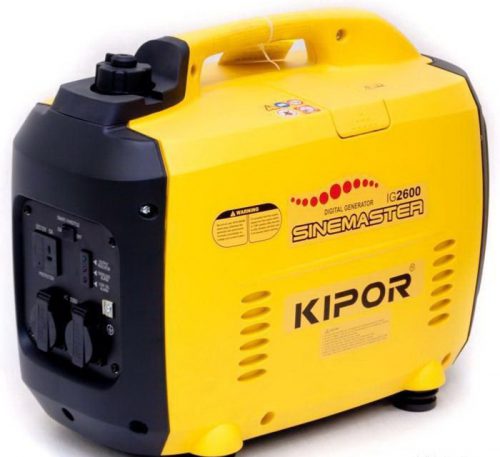

- бензиновый генератор;

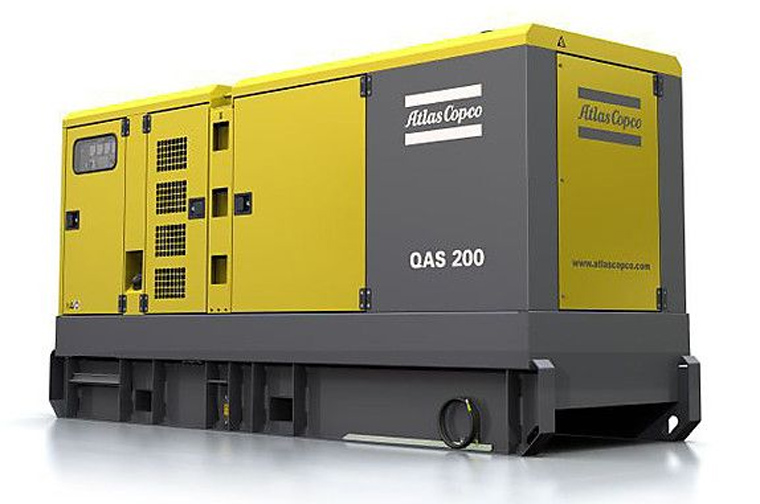

- дизельный генератор;
Уже с названия стает понятно, что отличие состоит в виде топлива, на котором работает автономная установка. Однако не было бы смысла человечеству придумывать несколько типов производителей напряжения и, скорее всего, между этими тремя типами есть определенные различия.
Во-первых, бензин, дизельное топливо и газ – для каждого по-своему доступны. Нет нужды, полагаем, приобретать бензиновый генератор, если к дому подведена газовая магистраль. Ведь стоимость газа по-прежнему остается более приемлемой, чем стоимость газа. С другой стороны, имея в запасе несколько литров бензина или дизельного топлива, можно точно быть уверенным, что одновременное отключение электричества и газа не помешает вашей работе.
Второе, что заслуживает внимания, это работа бытовых генераторов на разных видах топлива. Одни больше производят шума при работе, другие меньше; одни более габаритные, другие более компактны; одни легко заводятся при любой погоде, другие могут иметь проблемы с запуском в морозы.
Выбираем агрегат для частного пользования
Дизель или газовый, а может бензиновый – это довольно важно. Но не менее важно учитывать и другие особенности, по которым нужно производить отбор:
Шум при работе
Бензиновые и дизельные генераторы имеют единственный существенный недостаток – достаточно ощутимый уровень шума в рабочем состоянии. Этот недостаток является в какой-то степени обязательным условием работы. Согласитесь, что бесшумного двигателя вам еще не встречалось.
Аналогичная ситуация наблюдается и здесь: при оборотах двигателя генератора создается определенный шум. Учитывая, что установка обычно работает довольно продолжительное время и монотонный звук раздражает не только хозяев, но и соседей, нужно находить поиск решения данной проблемы.

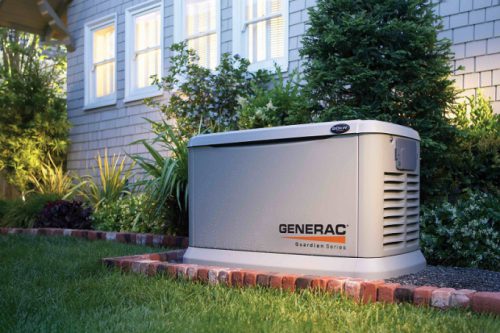

По правилам пожарной безопасности генератор для загородного дома должен устанавливаться в хорошо проветриваемом помещении. Если соорудить отдельное помещение с приточно-вытяжной вентиляцией, то уровень звука частично уменьшится.
Насколько сильно – зависит от применяемых материалов при строительстве. Однако это потребует дополнительных расходов, сил и времени. Целесообразность данной идеи определяется весом установки. Автономный генератор больших размеров, который не будет переставляться с места на место, скорее всего, потребует такого помещения.
Строительная практика также часто знает случаи, когда для бензинового или дизельного генераторов на участке сооружалась яма с обложенными кирпичом стенами и с крышей. При обеспечении циркуляции воздуха и максимальной при этом герметичности удается достаточно высоко снизить уровень шумов от работающего прибора.
Вместо заключения
То, что генератор способен упростить нашу жизнь – это давно доказанная теорема. Даже, скорее всего, аксиома, которая не требует особых доказательств. Поломки, которые могут случаться в процессе эксплуатации, совершенно не означают, что агрегат недостойный внимания.
Если речь идет о заводском браке, то значит, просто человек доверился некачественному производителю. А если поломка по вине владельца, то зачем винить агрегат? Покупка генератора – полезное приобретение, если уметь им правильно пользоваться.
Сегодня в статье мы рассмотрим, что такое электрогенератор или как его ещё называют электрический генератор. Электрогенератор – это устройство, предназначенное для выработки электрической энергии из не электрической, такой как тепловая, механическая или химическая. Электрический генератор можно использовать в частном доме, на даче, на предприятии и в других местах.
История появления Электрогенератор

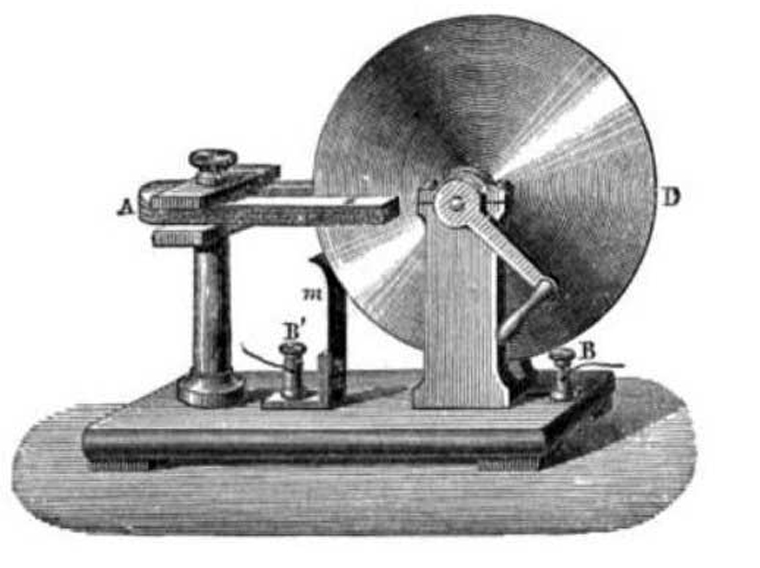

Первым прототипом электрогенератора был Диск Фарадея, который впоследствии был усовершенствован и доработан. Майкл Фарадей в 1831 году открыл принцип работы электромагнитных генераторов. В последующие годы это открытее назвали «закон Фараде». Этот закон изучается школьниками на уроках физики.
В настоящие время Диск Фарадея значительно претерпел изменения и на выходе мы получили современный электрический генератор. Размер современного электрогенератора может быть как тумбочка, а может быть размером с автобус. Всё зависит от мощности вырабатываемой электроэнергии и вида самого электрогенератора.
Виды электрогенераторов
В настоящие время существует три вида электрогенераторов. Каждый вид имеет свои минусы и плюсы, а так же имеют температурные диапазоны работы. И самое главное, это топливо на котором работают электрические генераторы. Три основных топлива – это бензин, солярка и газ.
На донный момент бензиновый генератор считается самым надёжным, но из-за дороговизны цены на бензин, многие предпочитают дизельный. часто используют как резервный, например, для больницы, так же его можно использовать при выезде на природу. А так же есть модели бензиновых электрогенераторов, которые можно использовать стационарно, на постоянной основе. Одними из самых надёжных генераторов считаются четырехтактные с клапаном на верху. Самые распространенные модели вырабатывают от 700 Вт до 14 кВт.
Дизельный генератор считается экономичным. За счёт маленького расхода топлива и не большой цене по сравнению с бензином. Дизельный генератор имеет большие размеры, чем остальные и может быть как постоянный, так и резервный со временем работы до 12 часов. Устанавливать электрогенератор можно как в помещении, так и на улице. Мощность может достигать 2500 кВ. Дизельный генератор стоит дороже своих бензиновых аналогов, за то имеет большой запас прочности. И если вам нужна хорошая рабочая лошадка, то дизельный электрогенератор, то, что вам надо (для фермы или предприятия).
Газовый генератор относительно новое изобретение и может использоваться не везде. Как минимум для него нужен подведённый источник газа. Так же цена самая большая среди конкурентов. Если вам нужен резервный источник питания, то газовый генератор лучше не выбирать. Но, а если вам нужен постоянный источник энергии для частного дома, то лучше него не найти. Вы переплатите при покупке, но в дальнейшем вы станните получать качественную и дешевую электрическую энергию. Если вы думаете о перспективах, то газовый электрогенератор это то, что вам нужно. Плюс ко всему, это самый экологически чистый вид генераторов.
В последующих статьях мы более подробно рассмотрим каждый вид электрогенераторов и процитируем мнения компетентных в этой сфере специалистов. Так же если вы имеете опыт работы с электрогенератором любого вида, то обязательно оставьте свой отзыв для наших читателей, в независимости будет он отрицательным или положительным.
