Продолжая тему электронных конструкторов я хочу и в этот раз рассказать о одном из устройств для пополнения арсенала измерительных приборов начинающего радиолюбителя.
Правда измерительным это устройство не назовешь, но то что оно помогает при измерениях это однозначно.
Довольно часто радиолюбителю, да и не только, приходится сталкиваться с необходимостью проверки разных электронных устройств. Это бывает как на этапе отладки, так и на этапе ремонта.
Для проверки бывает необходимо проследить прохождение сигнала по разным цепям устройства, но само устройство не всегда позволяет это сделать без внешних источников сигнала.
Например при настройке/проверке многокаскадного НЧ усилителя мощности.
Этот отчет состоит из 20 глав, которые охватывают весь доктор. Другая глава, которую вы можете прочитать, - это глава 14. Из-за высокой стоимости прибора лучевой трубки и того факта, что очень немногие люди могут позволить себе владеть одним из этих инструментов. Деловые партнеры доктора Райфа, Джона Крена и Джона Марша, взяли готовый генератор частоты и подключили к нему некоторые круглые металлические диски, которые могут храниться человеком, использующим его. Вы можете увидеть на двух фотографиях, показанных ниже, круглых металлических дисках.
Для начала стоит немного объяснить о чем пойдет речь в данном обзоре.

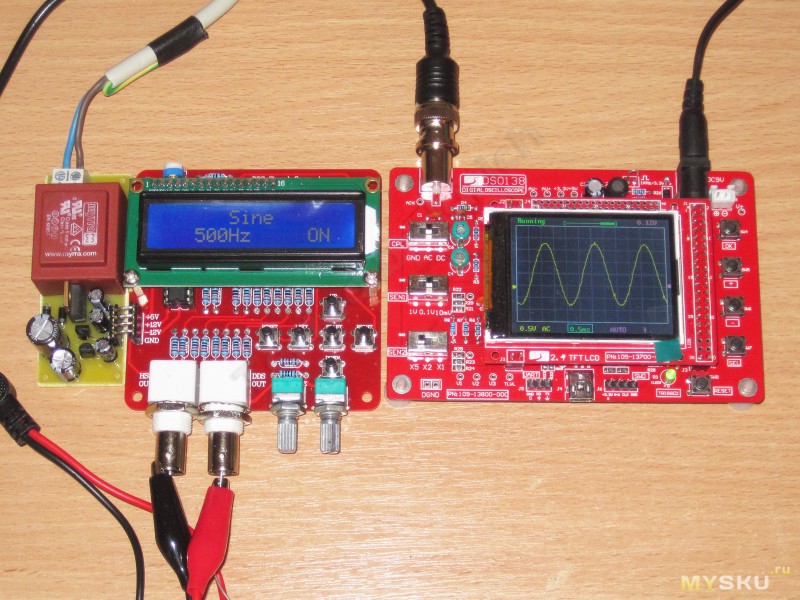

Рассказать я хочу о конструкторе, позволяющим собрать генератор сигналов.

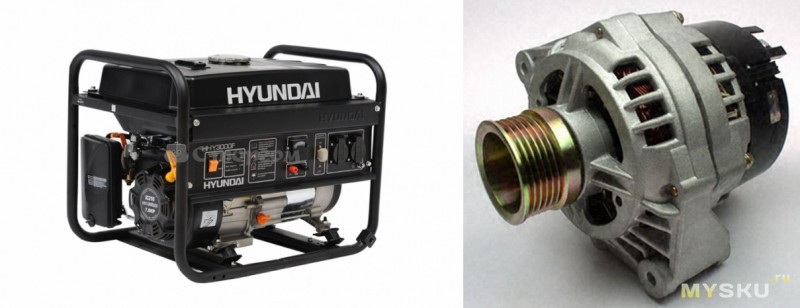

Генераторы бывают разные, например ниже тоже генераторы:)

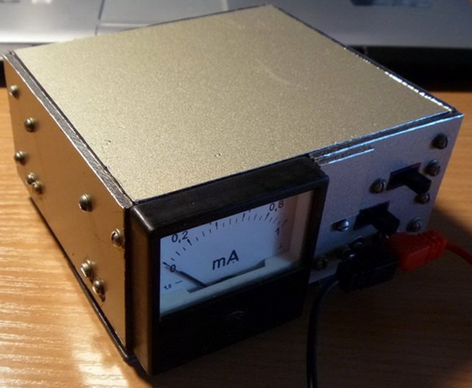

Но собирать мы будем генератор сигналов. Я много лет пользуюсь стареньким аналоговым генератором. В плане генерации синусоидальных сигналов он очень хорош, диапазон частот 10-100000Гц, но имеет большие габариты и не умеет выдавать сигналы других форм.
В данном случае же собирать будем DDS генератор сигналов.
DDS это или на русском - схема прямого цифрового синтеза.

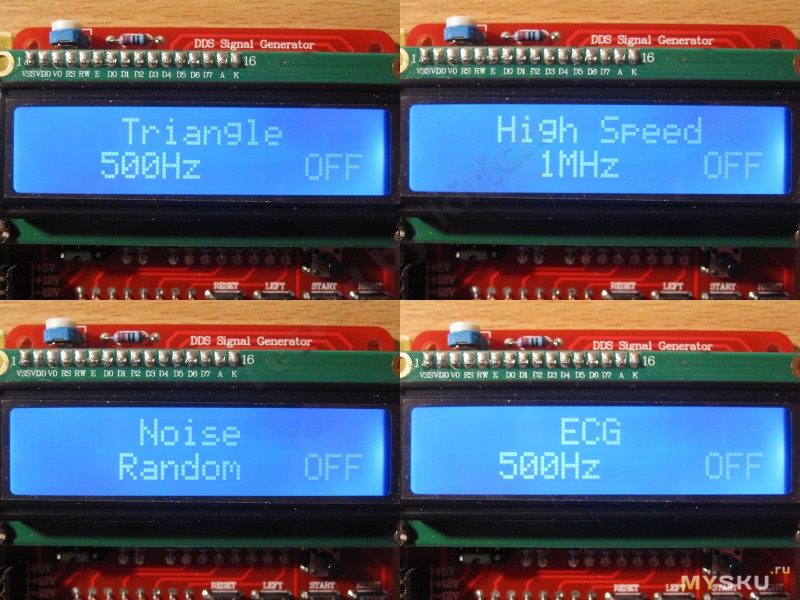

Данное устройство может формировать сигналы произвольной формы и частоты используя в качестве задающего внутренний генератор с одной частотой.
Преимущества данного типа генераторов в том, что можно иметь большой диапазон перестройки с очень мелким шагом и при необходимости иметь возможность формирования сигналов сложных форм.
На второй фотографии, показанной ниже, есть ручки на дисках, чтобы это облегчило использование человеком. Они обнаружили, что этот метод работал не так хорошо, как инструмент лучевой трубки, но он работал во многих условиях. Несмотря на то, что уровень мощности встроенного генератора частоты был намного менее мощным, чем инструмент лучевой трубки, он все еще хорошо работал на небольших участках тела. Это означает, что они находятся в очень безопасном диапазоне мощности. Эти нововведения, которые Джон Крейн и Джон Марш сделали с использованием готового электронного тестового оборудования, означали, что любой генератор частоты с правильным частотным диапазоном может использоваться любым, кто хочет экспериментировать с частотами, которые доктор Райф найденных для различных микроорганизмов заболевания.

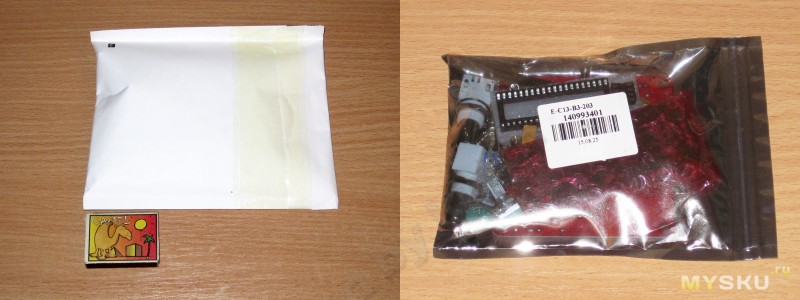

Как всегда, для начала, немного об упаковке.
Помимо стандартной упаковки, конструктор был упакован в белый плотный конверт.
Все компоненты сами находились в антистатическом пакете с защелкой (довольно полезная в хозяйстве радиолюбителя вещь:))

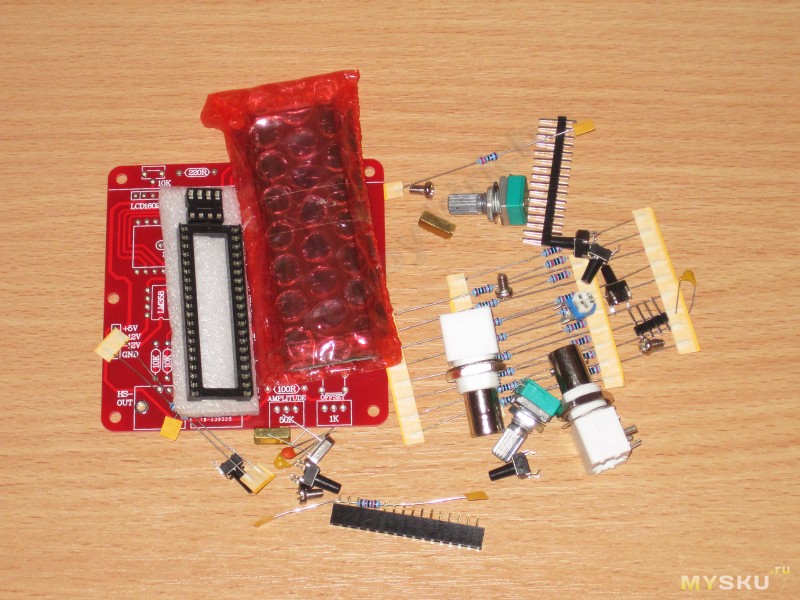

Внутри упаковки компоненты были просто насыпом, и при распаковке выглядели примерно так.
Сегодня многие люди используют различные методы для подключения к генераторам частоты. На фотографиях ниже приведены несколько методов, которые можно использовать. На первой фотографии ниже показан цилиндр или электрод из нержавеющей стали. Обычно используются два из них. На второй фотографии показаны повторно используемые электроды, которые имеют контактный клей, который прилипает к телу. По крайней мере, два из них будут использоваться. На третьей фотографии показаны некоторые гибкие углеродные электроды.
На четвертой фотографии показаны некоторые губчатые электроды, которые очень популярны. Люди используют два типа этого губчатого типа, и после того, как они намокли, наденьте на них ноги. Причина, по которой вы покупаете по крайней мере два электрода, - все генераторы имеют по крайней мере один положительный и один отрицательный выход. Вы должны быть подключены, по крайней мере, к одному положительному и одному отрицательному, чтобы частоты попадали в ваше тело. Некоторые генераторы имеют две положительные и две отрицательные связи.

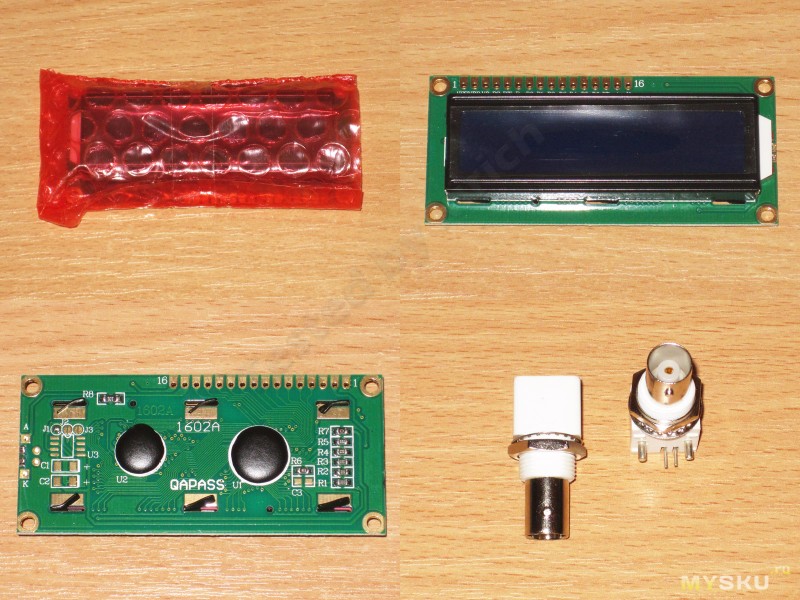

Дисплей был обернут пупырчатым полиэтиленом. Примерно с год назад я уже делал такого дисплея с применением, потому останавливаться на нем не буду, скажу лишь что доехал он без происшествий.
В комплекте также присутствовали два BNC разъема, но более простой конструкции чем в обзоре осциллографа.
Имея два положительных и двух негатива, вы можете использовать до четырех электродов одновременно, два ручных электрода, удерживаемых в руках, и две подкладки для ног, которые вы ставите под ногами. Это всего лишь несколько из многих методов, используемых для подключения к готовым генераторам частоты. Влажные электроды обладают большей проводимостью, чем сухой. По этой причине электроды с ручным цилиндром обычно покрываются махровыми тканевыми накладками. Эти махровые полотна сделаны влажными с водой для большей проводимости.
Назначение электрода губчатого типа также относится к влаге. Многие люди любят использовать махровые чехлы для рук как для ручных цилиндров, так и для ног, а не для губчатого типа, потому что они длятся дольше. Наш комплект, показанный на фотографиях ниже, содержит 2 нержавеющих цилиндрических электрода, 2 махровые чехлы для ручных цилиндров, 2 пластины из нержавеющей стали для ног, 2 махровые чехлы для электродов для ног, а также полный список частот, скомпилированный в очень хорошая книга. Если это единственное соединение, которое имеет ваш генератор частоты, мы также можем предоставить вам разъем для него, который позволит вам использовать наш комплект.

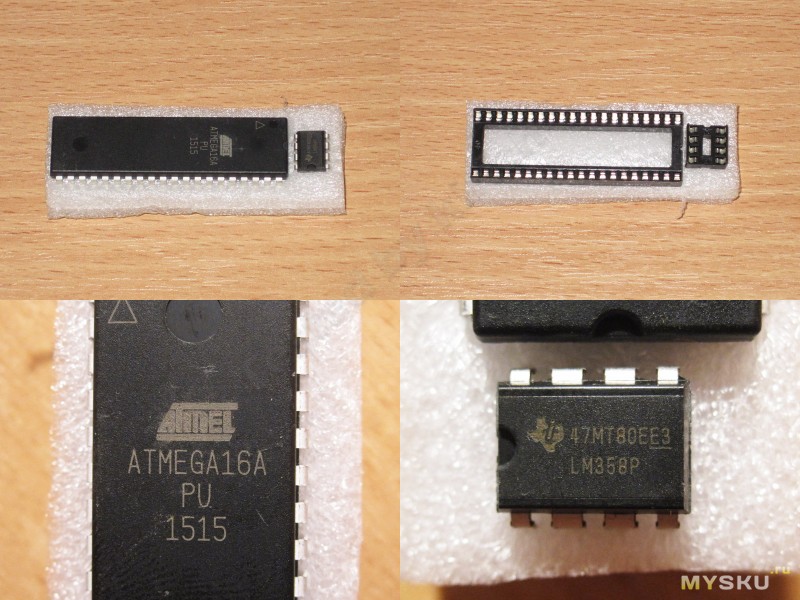

Отдельно на небольшом кусочке вспененного полиэтилена были микросхемы и панельки для них.
В устройстве применен микроконтроллер ATmega16 фирмы Atmel.
Иногда люди путают названия, называя микроконтроллер процессором. На самом деле это разные вещи.
Процессор это по сути просто вычислитель, микроконтроллер же в своем составе содержит кроме процессора ОЗУ и ПЗУ, и также могут присутствовать различные периферийные устройства, ЦАП, АЦП, ШИМ контроллер, компараторы и т.п.
Цена комплекта очень разумна, если вы рассматриваете цену покупки всего отдельно от других компаний. Первая - это фотогенератор с подключенными к нему электродами. Вторая фотография представляет собой один из первых генераторов частоты, продаваемых Институтом микроскопов вируса Райфа. Мы смогли приобрести один из этих оригинальных инструментов.
У этого есть наши провода и электроды, подключенные к этому также. Генераторы функций являются действительно важными устройствами в любой мастерской по ремонту или ремонту. В принципе, генератор функций является генератором, который генерирует один или несколько сигналов различной формы, амплитуды и частоты.
Вторая микросхема - Сдвоенный операционный усилитель LM358. Самый обычный, массовый, операционный усилитель.

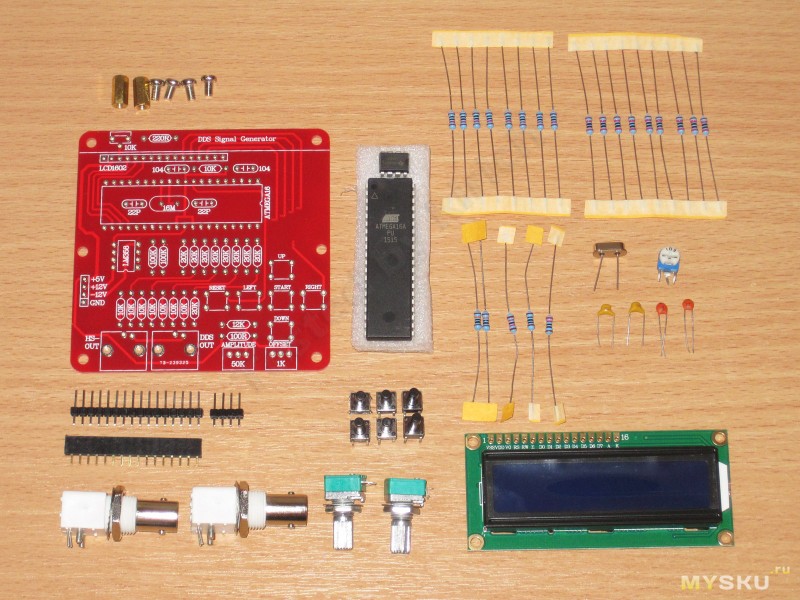

Сначала разложим весь комплект и посмотрим что же нам дали.
Печатная плата
Дисплей 1602
Два BNC разъема
Два переменных резистора и один подстроечный
Кварцевый резонатор
Резисторы и конденсаторы
Микросхемы
Шесть кнопок
Разные разъемы и крепеж
Низкочастотные генераторы используются для ремонта, измерения и проектирования низкочастотных схем, например усилителей, аттенюаторов, фильтров, эквалайзеров, микшеров и т.д. Коммерческие модели обычно генерируют три типа волн с частотой от 1 Гц до 200 кГц, хотя масштаб, слышимый людьми, не достигает пределов 20 кГц.
Радиочастотные генераторы используются главным образом при ремонте и настройке приемников. Обычно они генерируют волны одного типа в широком диапазоне от 100 до 1 ГГц в самых современных моделях. По этому случаю мы дадим вам комплект генератора низкочастотных функций, который генерирует четыре формы сигнала с регулируемой частотой между 500 Гц и 7 кГц. В более поздних строках мы объясним, как этот простой комплект может быть расширен читателем для получения полного генератора с сигналами от 1 Гц до 500 кГц.

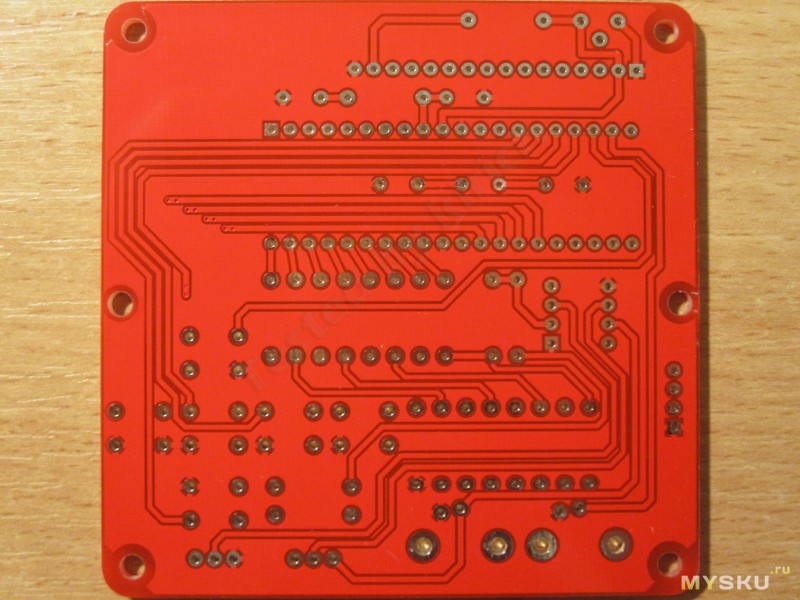

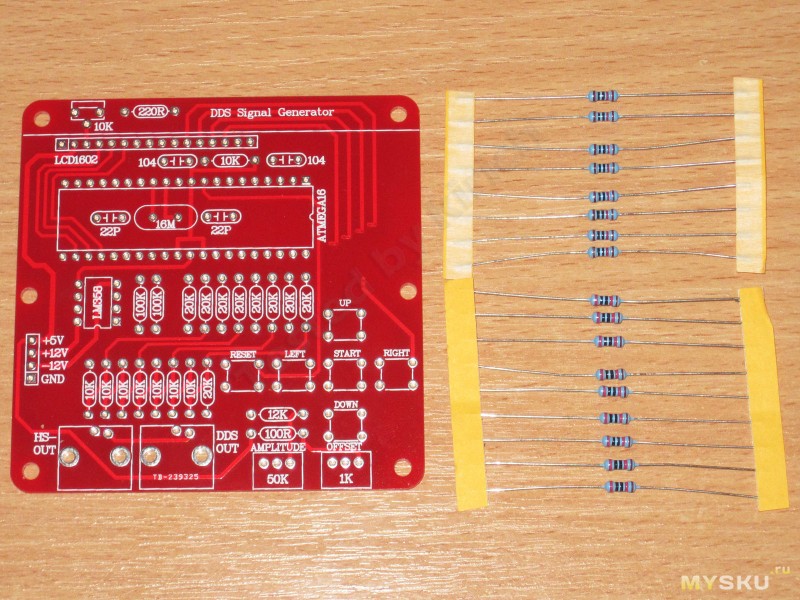

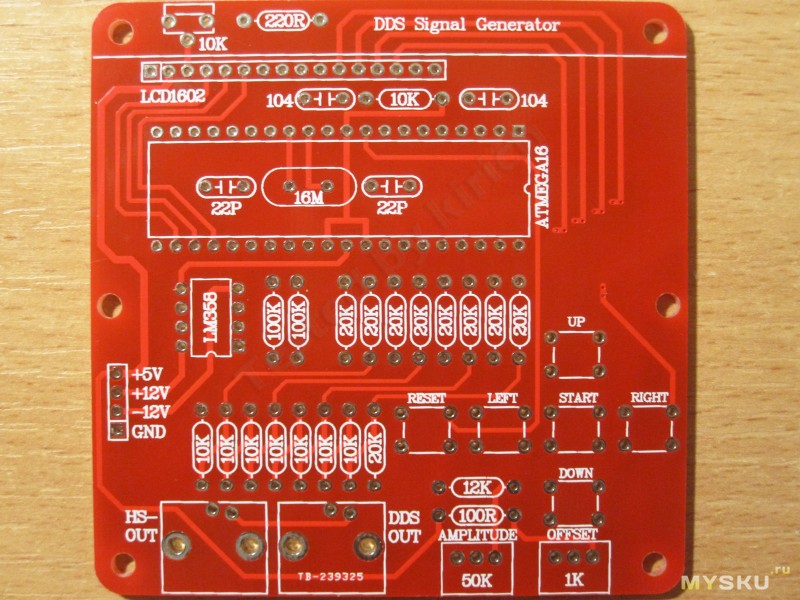

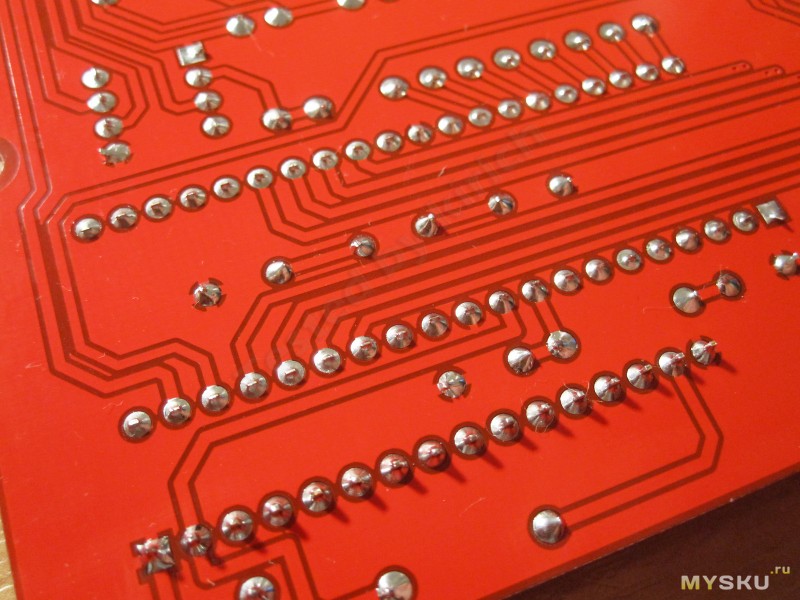

Печатная плата с двухсторонней печатью, на верхней стороне нанесена маркировка элементов.
Так как принципиальная схема в комплект не входит, то на плату нанесены не позиционные обозначения элементов, а их номиналы. Т.е. все собрать можно и без схемы.
Металлизация выполнена качественно, замечаний у меня не возникло, покрытие контактных площадок отличное, паяется легко.
Генератор высокой частоты
На рисунке 1 вы можете увидеть полную схему этого подарочного набора. Операция очень проста, потому что мы используем только чип из восьми контактов низкой стоимости и легко найти. Из этого чипа мы будем использовать только внутренний генератор, частота которого зависит от значений сопротивления и конденсатора, приложенных к его выводам. Прямо на штыре 5 мы получаем квадратный сигнал. В контакте 6 треугольный сигнал получается непосредственно от генератора постоянного тока, который является частью внутреннего генератора.

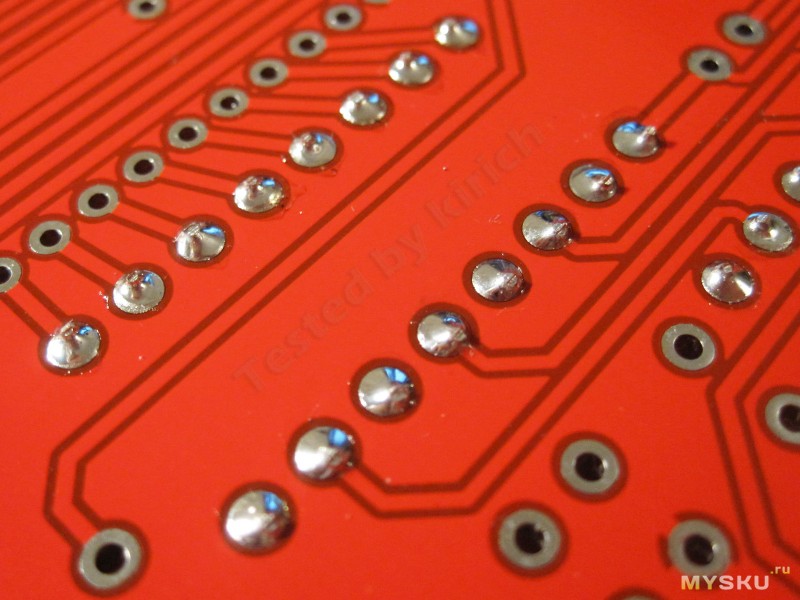

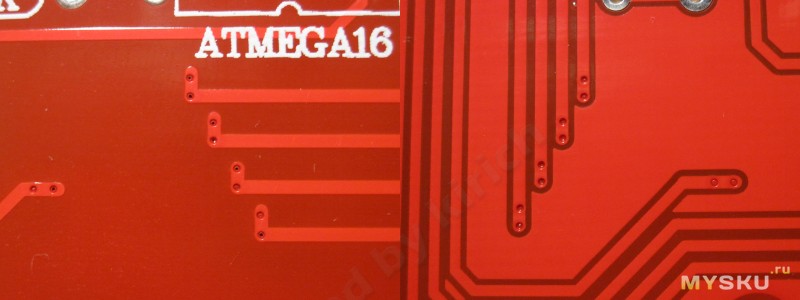

Переходы между сторонами печати сделаны двойными.
Почему сделано именно так, а не как обычно, я не знаю, но это только добавляет надежности.
Сначала по печатной плате я начал чертить принципиальную схему. Но уже в процессе работы я подумал, что наверняка при создании данного конструктора использовалась какая нибудь уже известная схема.
Так и оказалось, поиск в интернет вывел меня на данного устройства.
По ссылке можно найти, схему, печатную плату и исходники с прошивкой.

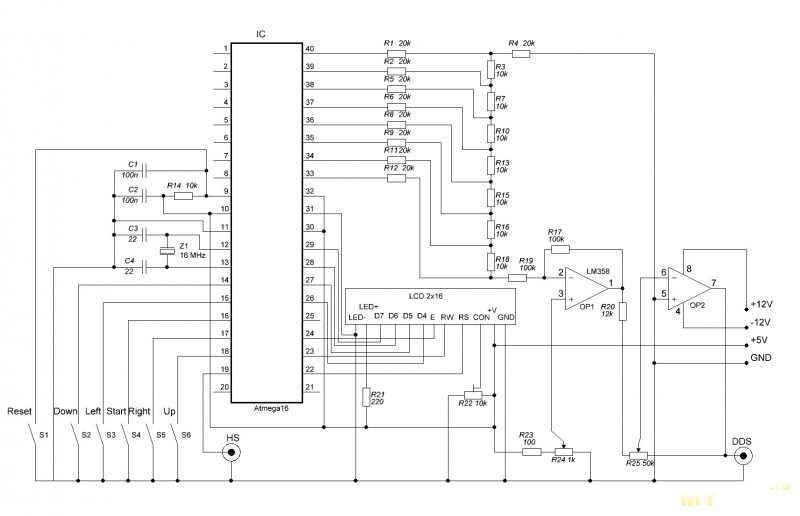

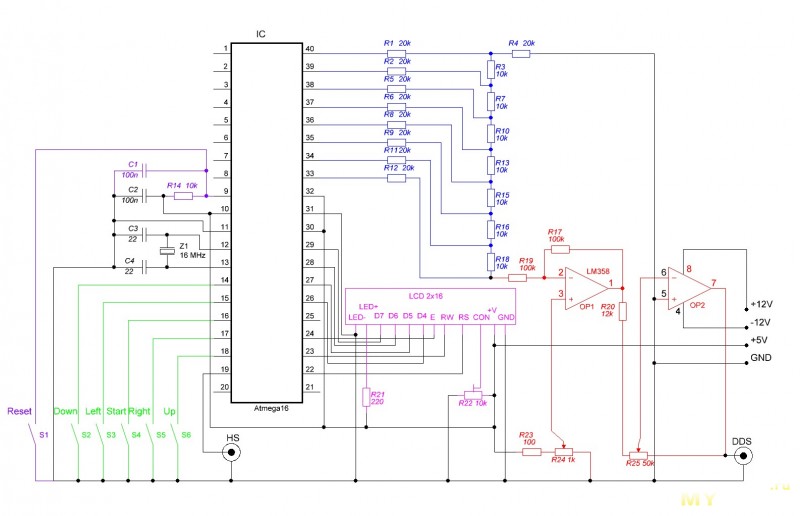

Но я все равно решил дочертить схему в именно том виде как она есть и могу сказать, что она на 100% соответствует исходному варианту. Разработчики конструктора просто разработали свой вариант печатной платы. Это означает, что если существуют альтернативные прошивки данного прибора, то они будут работать и здесь.
Есть замечание к схемотехнике, выход HS взят прямо с вывода процессора, никаких защит нет, потому есть шанс случайно сжечь этот выход:(
На контакте 8 и с помощью сети сопротивления внешнего конденсатора получается пилообразный сигнал. Это искажение может быть уменьшено с помощью других диодов или, еще лучше, путем добавления фильтра нижних частот. Во всяком случае, это искажение достаточно низкое, для большинства приложений это не проблема.
Для сборки этой схемы нужны только кусачки, паяльник с тонким наконечником и небольшая олово хорошего качества. Сначала определите и упорядочите каждый из компонентов списка, затем мы приступим к их сборке после вашей ссылки в точках, указанных при трафаретной печати пластины.
Раз уж рассказывать, то стоит описать функциональные узлы данной схемы и расписать некоторые из них более расширенно.
Я сделал цветной вариант принципиальной схемы, на котором цветом выделил основные узлы.
Мне тяжело подобрать названия цветам, потом буду описывать как смогу:)
Фиолетовый слева - узел первоначального сброса и принудительного при помощи кнопки.
При подаче питания конденсатор С1 разряжен, благодаря чему на выводе Сброс процессора будет низкий уровень, по мере заряда конденсатора через резистор R14 напряжение на входе Сброс поднимется и процессор начнет работу.
Зеленый - Кнопки переключения режимов работы
Светло фиолетовый? - Дисплей 1602, резистор ограничения тока подсветки и подстроечный резистор регулировки контрастности.
Красный - узел усилителя сигнала и регулировки сдвига относительно нуля (ближе к концу обзора показано что он делает)
Синий - ЦАП. Цифро Аналоговый Преобразователь. Собран ЦАП по схеме , это один из самых простых вариантов ЦАП. В данном случае применен 8 бит ЦАП, так как используются все выводы одного порта микроконтроллера. Изменяя код на выводах процессора можно получить 256 уровней напряжения (8 бит). Состоит данный ЦАП из набора резисторов двух номиналов, отличающихся друг от друга в 2 раза, от этого и пошло название, состоящее из двух частей R и 2R.
Преимущества такого решения - большая скорость при копеечной стоимости, резисторы лучше применять точные. Мы с товарищем применяли такой принцип но для АЦП, выбор точных резисторов был невелик, потому мы использовали немного другой принцип, ставили все резисторы одного номинала, но там где надо 2R, применяли 2 последовательно включенных резистора.
Такой принцип Цифро аналогового преобразования был в одной из первых «звуковых карт» - . Там была также R2R матрица, подключаемая к LPT порту.
Как я выше писал, в данном конструкторе ЦАП имеет разрешение 8 бит, или 256 уровней сигнала, для простого прибора этого более чем достаточно.
Первыми компонентами для сборки являются сопротивления. Эти элементы будут сварены в вертикальном положении, как показано на фотографиях. Старайтесь не ошибочно принимать значение каждого из них. Этот маленький мост выполнен с запасной ногой сопротивления, которое мы ранее спаяли.

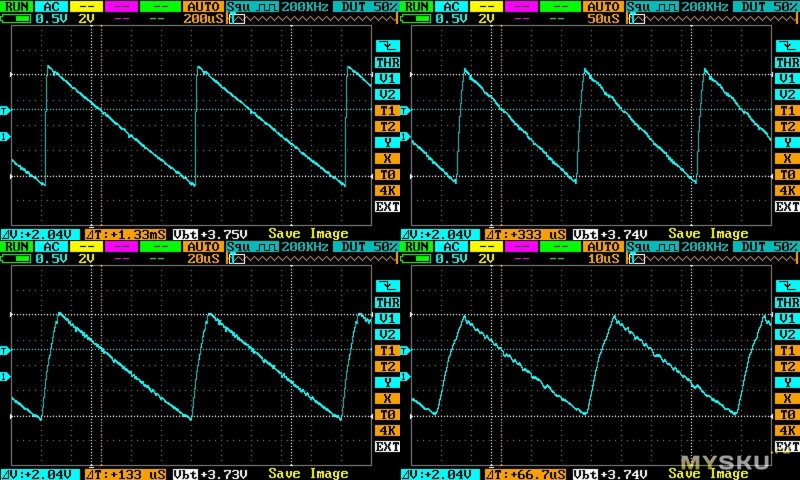

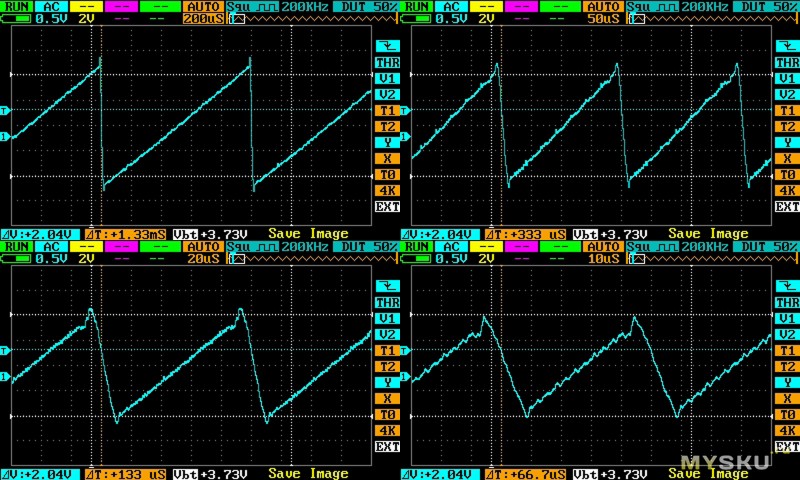

Старайтесь не забывать этот мост, иначе пилообразный сигнал генерируется неправильно. Следующие компоненты для сборки - это конденсаторы. Все эти компоненты имеют положение, которое помечено на экране пластины, поэтому старайтесь не помещать их назад, так как схема не работает, и чип может быть поврежден. Схема не требует какой-либо регулировки и должна работать в первый раз, если вы не допустили никаких ошибок.

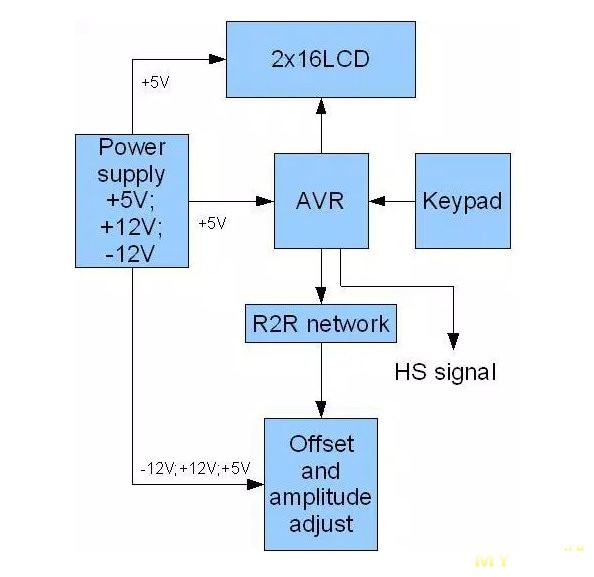

На странице автора кроме схемы, прошивки и т.п. обнаружилась блок-схема данного прибора.
По ней более понятная связ узлов.
С основной частью описания закончили, расширенная будет далее по тексту, а мы перейдем непосредственно к сборке.
Как и в прошлых примерах начать я решил с резисторов.
В данном конструкторе резисторов много, но номиналов всего несколько.
Основное количество резисторов имеют всего два номинала, 20к и 10к и почти все задействованы в R2R матрице.
Чтобы немного облегчить сборку, скажу что можно даже не определять их сопротивелние, просто 20к резисторов 9 штук, а 10к резисторов соответственно 8:)
Конструкция и тарелка этой подарочной цепи были проверены, и ее работа прекрасна, поэтому, если цепь не работает, это, безусловно, связано с ошибкой сборки или сварки. Как всегда, эти подарочные наборы открыты для многих расширений и улучшений читателем, так что схема может быть расширена, чтобы улучшить ее производительность.
Первым улучшением будет добавление буфера или токового усилителя, который позволяет применять сигналы к схемам с низким полным сопротивлением, таким как динамики. Также настоятельно рекомендуется получить регулирование амплитуды выходного сигнала. Все это можно сделать с простой стадией транзистора в общем режиме эмиттера или приемника коллектора. Необходимая схема может видеть это на рисунке.
В этот раз я применил несколько другую технологию монтажа. мне она нравится меньше, чем предыдущие, но также имеет право на жизнь. Такая технология в некоторых случаяюх ускоряет монтаж, особенно на большом количестве одинаковых элементов.

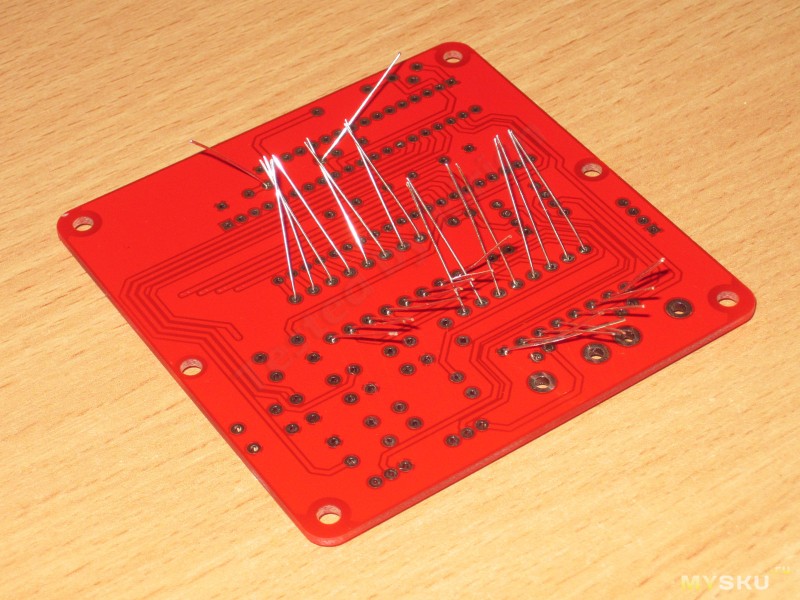

В данном случае выводы резисторов формуются также как и раньше, после этого на плату устанавливается сначала все резисторы одного номинала, потом второго, получаются две такие линейки компонентов.
Самое лучшее в этом увеличении состоит в том, что им не нужно изменять пластину, потому что мы ее специально разработали, чтобы вы могли добавить, если хотите, пять компонентов, которые были бы необходимы для ее создания. Необходимые компоненты для этого расширения имеют очень низкую цену и могут быть расположены без каких-либо проблем при торговле электроникой в вашем регионе.
Другим улучшением является использование двух переключателей из четырех позиций, чтобы иметь возможность выбирать выходной сигнал и частотную шкалу. Выбор выходного сигнала производится с помощью переключателя, подключенного, как указано в предыдущем улучшении.

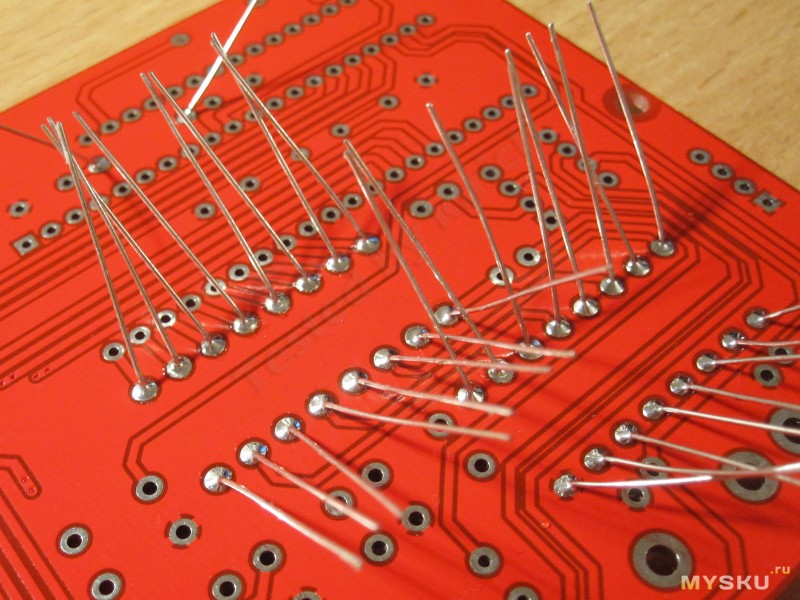

С обратной стороны выводы немного загибаются, но несильно, главное чтобы элементы не выпали, и плата кладется на стол выводами вверх.

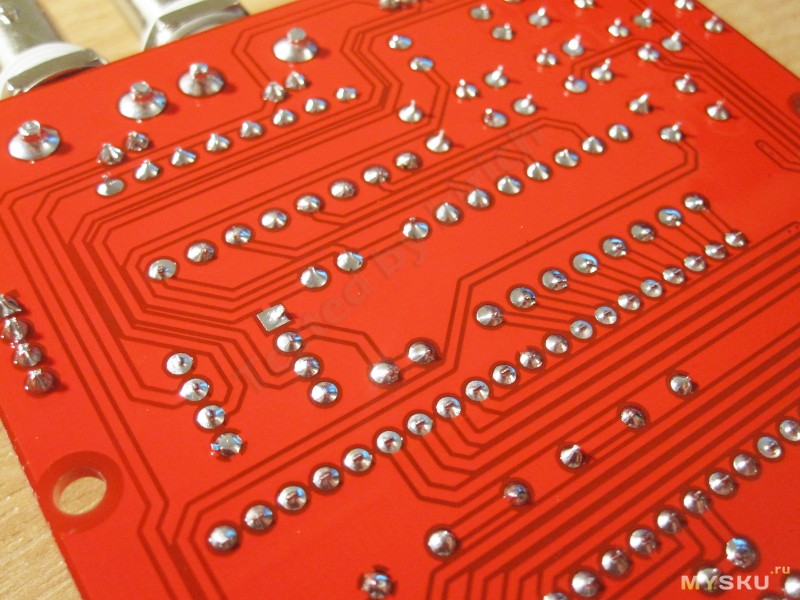

Дальше берем припой в одну руку, паяльник в другую и пропаиваем все заполненные контактные площадки.
Сильно усердствовать с количеством компонентов не стоит, так как если набить так сразу всю плату, то в этом «лесу» можно и заблудиться:)
Чтобы лучше понять этот шаг, вы можете увидеть рисунок. Это напряжение не должно быть превышено, потому что интегральная схема повреждена. Однако это нехорошее решение для лабораторного устройства, поэтому наилучшее является проектирование и построение подходящего источника для питания цепи. Зная, что мы говорим о простой схеме, не решает наши проблемы, когда это необходимо, поэтому настало время построить базовый генератор функций с синусоидальными, треугольными и квадратными выходами для многократного использования, легко переносить и сделанные с базовыми компонентами, которые вы найдете в любом магазине.
В конце обкусываем торчащие выводы компонентов впритык к припою. Бокорезами можно захватывать сразу несколько выводов (4-5-6 штук за один раз).
Лично я такой способ монтажа не очень приветствую и показал его просто ради демонстрации различных вариантов сборки.
Из недостатков такого способа:
После обрезки получаются острые торчащие кончики
Если компоненты стоят не в ряд, то легко получается каша из выводов, где все начинает путаться и это только тормозит работу.
Если вы начнете делать первые шаги в электронике, это инструмент, который не может отсутствовать в вашем арсенале полезных устройств для разработки, управления оборудованием и создания новых способов живой электроники. Генератор переменной частоты всегда выполнял очень простую работу, чтобы получать схемы в Интернете и анализировать определенные параметры или мнемонические правила, которые определяют его работу, в зависимости от типа генератора, который разработчики решили использовать. Использование интегральных схем, предназначенных для этой цели, таких как одно, уменьшает количество связанных компонентов, которые мы должны включать в генератор.
Из достоинств:
Высокая скорость монтажа однотипных компонентов установленных в один - два ряда
Так как выводы сильно не загибаются, то облегчается демонтаж компонента.
Такой способ монтажа можно часто встретить в дешевых компьютерных блоках питания, правда там выводы не обкусывают, а срезают чем то типа режущего диска.
Двухтактный генератор для ленивых
Кроме того, используемая схема позволит нам иметь тип сигнала типа, или, как мы знаем, каждый день «квадратный», треугольный и синусоидальный. Большинство из них тестируются, корректируются и их надлежащее функционирование определяется фиксированными звуковыми тонами, с которыми оно наблюдается, поэтапно, если есть искажение, деформация или, в худшем случае, полная потеря звук. Может быть полезно проверить правильность функционирования ультразвукового преобразователя, чтобы создать этот специальный диапазон звука, частоты которого выше тех, которые слышал человек средних лет.

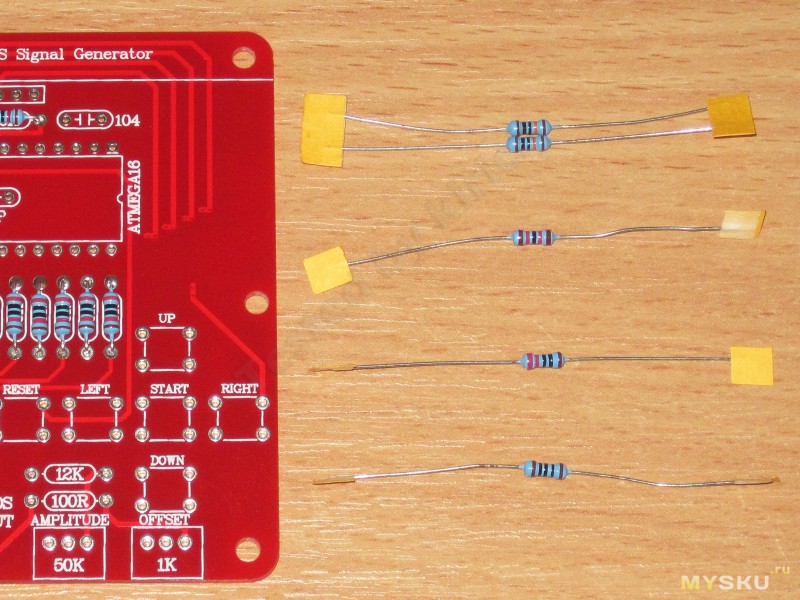

После монтажа основного количества резисторов у нас останется несколько штук разного номинала.
С парой понятно, это два резистора 100к.
Три последних резистора это -
коричневый - красный - черный - красный - коричневый - 12к
красный - красный - черный - черный - коричневый - 220 Ом.
коричневый - черный - черный - черный - коричневый - 100 Ом.

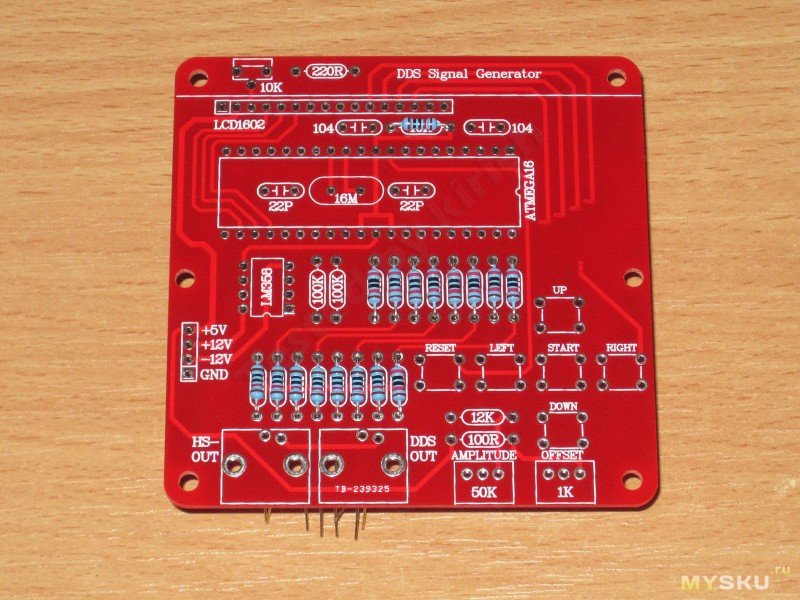

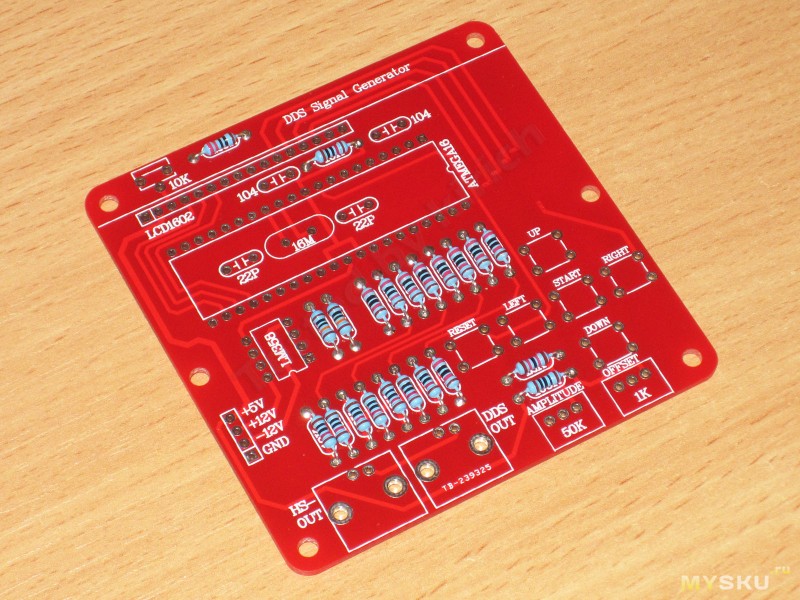

Запаиваем последние резисторы, плата после этого должна выглядеть примерно так.
Резисторы с цветовой маркировкой вещь хорошая, но иногда возникает путаница с тем, откуда считать начало маркировки.
И если с резисторами, где маркировка состоит из четырех полосок, проблем обычно не возникает, так как последняя полоска чаще либо серебряная либо золотая, то с резисторами где маркировка из пяти полос, могут возникнуть проблемы.
Дело в том, что последняя полоса может иметь цвет как у полосок означающих номинал.
Для облегчения распознавания маркировки, последняя полоса должна отстоять от остальных, но это в идеальном случае. В реальной же жизни все бывает совсем не так как задумывалось и полоски идут в ряд на одном расстоянии друг от друга.
К сожалению в таком случае помочь может либо мультиметр, либо просто логика (в случае сборки устройства из набора), когда просто убираются все известные номиналы, а уже по оставшимся можно понять что за номинал перед нами.

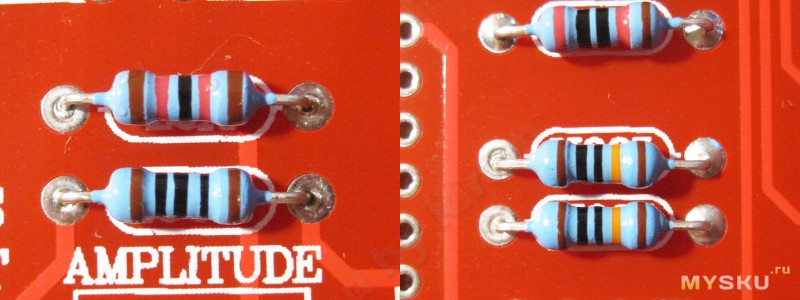

Для примера пара фото вариантов маркировки резисторов в этом наборе.
1. На двух соседних резисторов попалась «зеркальная» маркировка, где не имеет значения откуда читать номинал:)
2. Резисторы на 100к, видно что последняя полоска стоит чуть дальше от основных (на обоих фото номинал читается слева - направо).
Ладно, с резисторами и их сложностями в маркировке закончили, перейдем к более простым вещам.

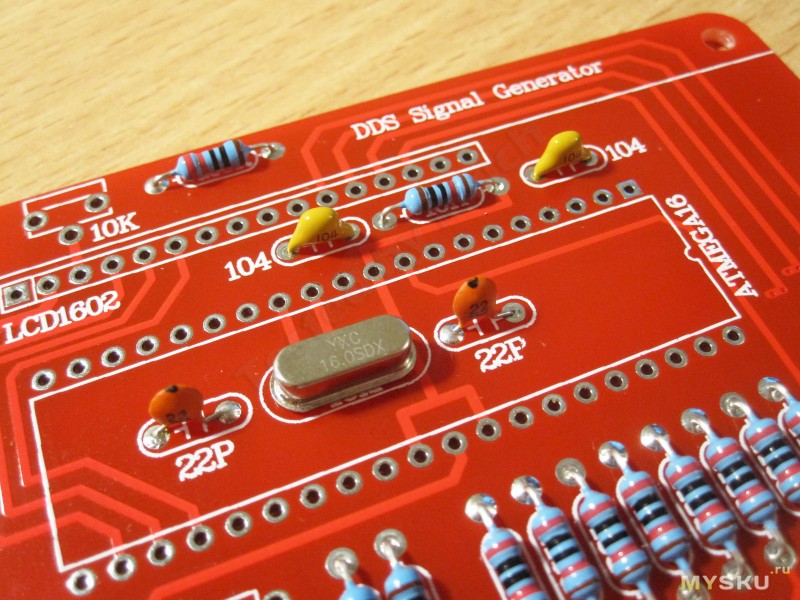

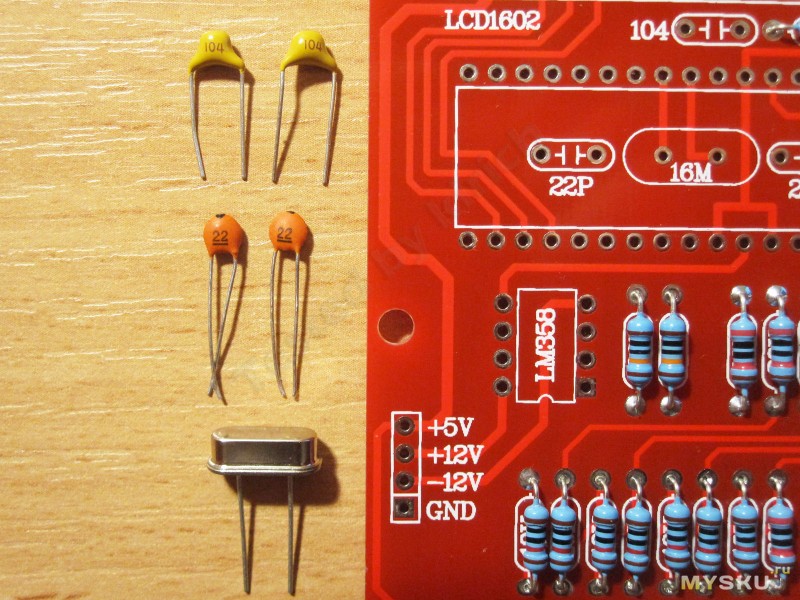

Конденсаторов в этом наборе всего четыре, при этом они парные, т.е. всего два номинала по две штуки каждого.
Также в комплекте дали кварцевый резонатор на 16 МГц.
О конденсаторах и кварцевом резонаторе я рассказывал в прошлом обзоре, потому просто покажу куда они должны устанавливаться.
Видимо изначально все конденсаторы задумывались одного типа, но конденсаторы на 22 пФ заменили небольшими дисковыми. Дело в том, что место на плате рассчитано под расстояние между выводами 5мм, а мелкие дисковые имеют всего 2.5мм, потому придется выводы им немного разогнуть. Разгибать придется около корпуса (благо выводы мягкие), так как из-за того что над ними стоит процессор, то необходимо получить минимальную высоту над платой.

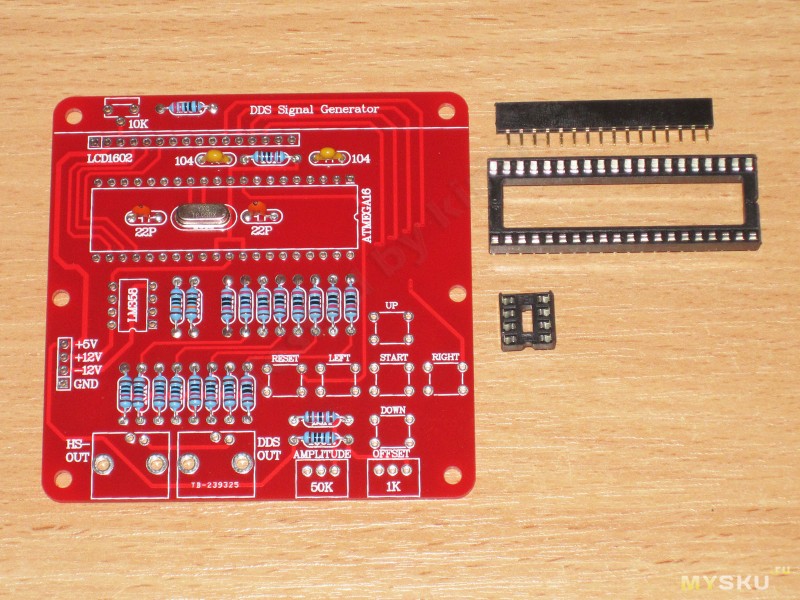

В комплекте к микросхемам дали пару панелек и несколько разъемов.
На следующем этапе они нам и понадобятся, а кроме них возьмем длинный разъем (мама) и четырехконтактного «папу» (на фото не попал).

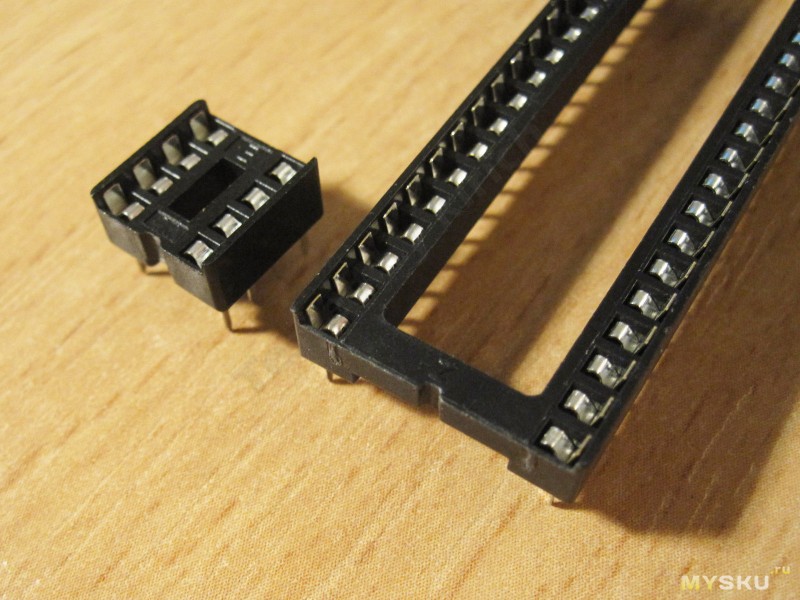

Панельки для установки микросхем дали самые обычные, хотя если сравнивать с панельками времен СССР, то шик.
На самом деле, как показывает практика, такие панельки в реальной жизни служат дольше самого прибора.

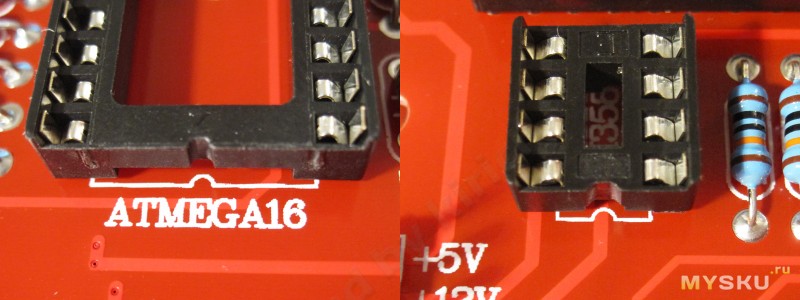

На панельках присутствует ключ, небольшой вырез на одной из коротких сторон. Собственно самой панельке все равно как вы ее поставите, просто потом по вырезу удобнее ориентироваться при установке микросхем.
При установке панелек устанавливаем их также как сделано обозначение на печатной плате.

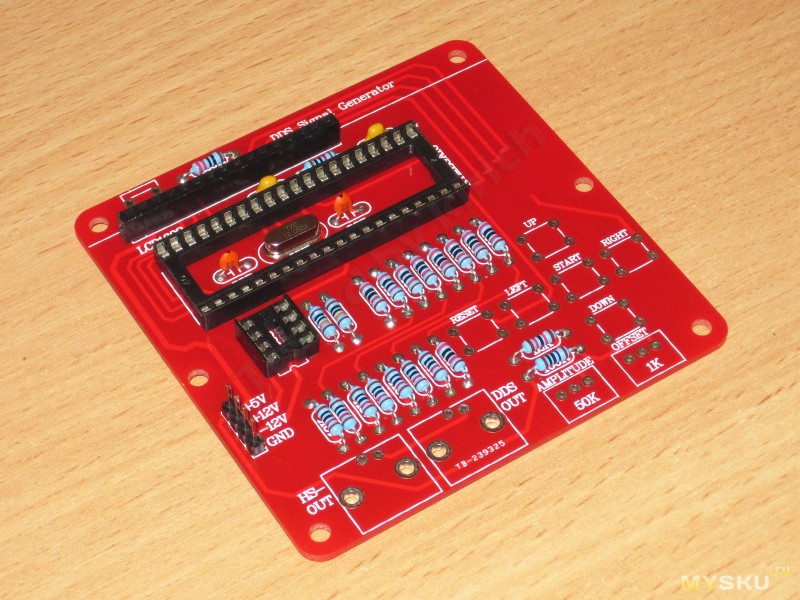

После установки панелек плата начинает приобретать некоторый вид.
Управление прибором производится при помощи шести кнопок и двух переменных резисторов.
В оригинале прибора использовалось пять кнопок, шестую добавил разработчик конструктора, она выполняет функцию сброса. Если честно, то я не совсем понимаю пока ее смысл в реальном применении так как за все время тестов она мне ни разу не понадобилась.
Выше я писал что в комплекте дали два переменных резистора, также в комплекте еще был подстроечный резистор. Немного расскажу про эти компоненты.
Переменные резисторы предназначены для оперативного изменения сопротивления, кроме номинала имеют еще маркировку функциональной характеристики.
Функциональная характеристика это то, как будет меняться сопротивление резистора при повороте ручки.
Существует три основные характеристики:
А (в импортном варианте В) - линейная, изменение сопротивления линейно зависит от угла поворота. Такие резисторы, например, удобно применять в узлах регулировки напряжения БП.
Б (в импортном варианте С) - логарифмическая, сопротивление сначала меняется резко, а ближе к середине более плавно.
В (в импортном варианте A) - обратно-логарифмическая, сопротивление сначала меняется плавно, ближе к середине более резко. Такие резисторы обычно применяют в регуляторах громкости.
Дополнительный тип - W, производится только в импортном варианте. S-образная характеристика регулировки, гибрид логарифмического и обратно-логарифмического. Если честно, то я не знаю где такие применяются.
Кому интересно, могут почитать подробнее.
Кстати мне попадались импортные переменные резисторы у которых буква регулировочной характеристики совпадала с нашей. Например современный импортный переменный резистор имеющий линейную характеристику и букву А в обозначении. Если есть сомнения, то лучше искать дополнительную информацию на сайте.

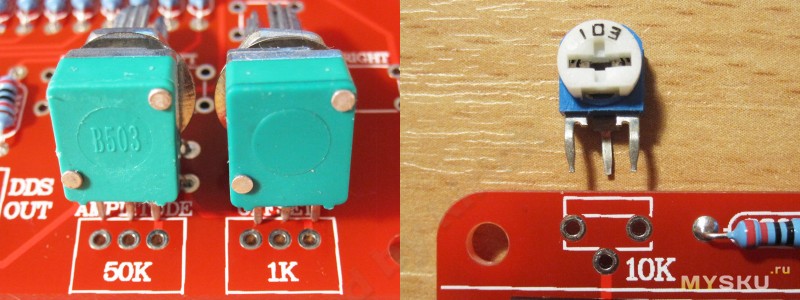

В комплекте к конструктору дали два переменных резистора, причем маркировку имел только один:(
Также в комплекте был один подстроечный резистор. по своей сути это то же самое что переменный, только он не рассчитан на оперативную регулировку, а скорее - подстроил и забыл.
Такие резисторы обычно имеют шлиц под отвертку, а не ручку, и только линейную характеристику изменения сопротивления (по крайней мере другие мне не попадались).

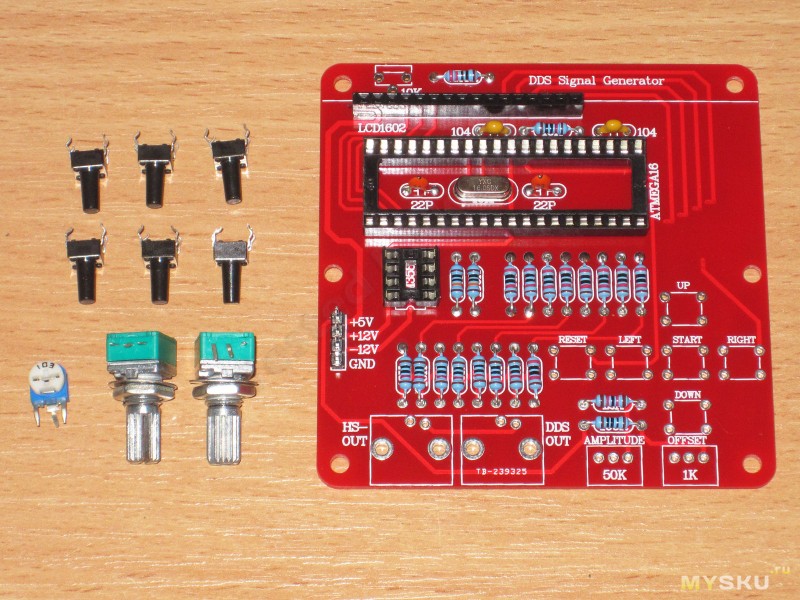

Запаиваем резисторы и кнопки и переходим к BNC разъемам.
Если планируется использовать устройство в корпусе, то возможно стоит купить кнопки с более длинным штоком, чтобы не наращивать те, что дали в комплекте, так будет удобнее.
А вот переменные резисторы я бы вынес на проводах, так как расстояние между ними очень маленькое и пользоваться в таком виде будет неудобно.

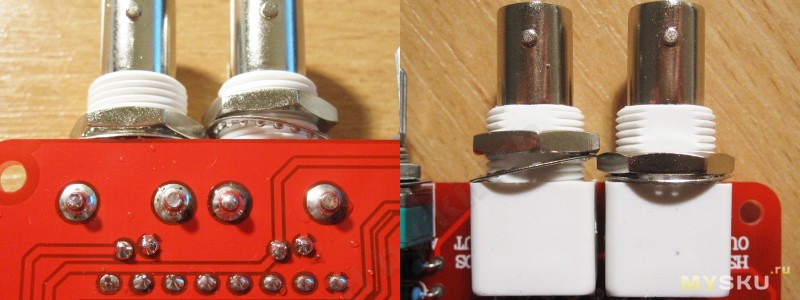

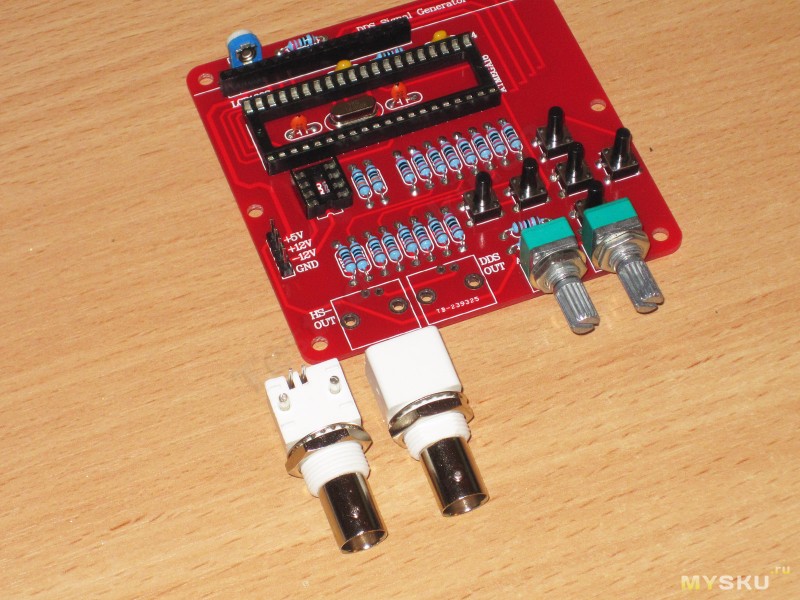

BNC разъемы хоть и попроще, чем в обзоре осциллографа, но мне понравились больше.
Ключевое - их легче паять, что немаловажно для начинающего.
Но появилось и замечание, конструкторы так близко поставили разъемы на плате, что закрутить две гайки невозможно в принципе, всегда одна будет сверху другой.
Вообще в реальной жизни редко когда необходимы оба разъема сразу, но если бы конструкторы раздвинули их хотя бы на пару миллиметров, то было бы гораздо лучше.

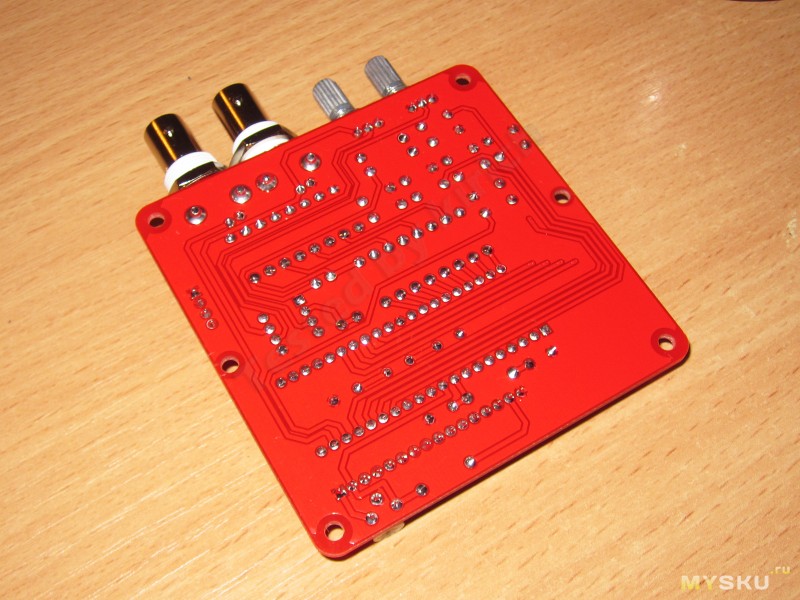

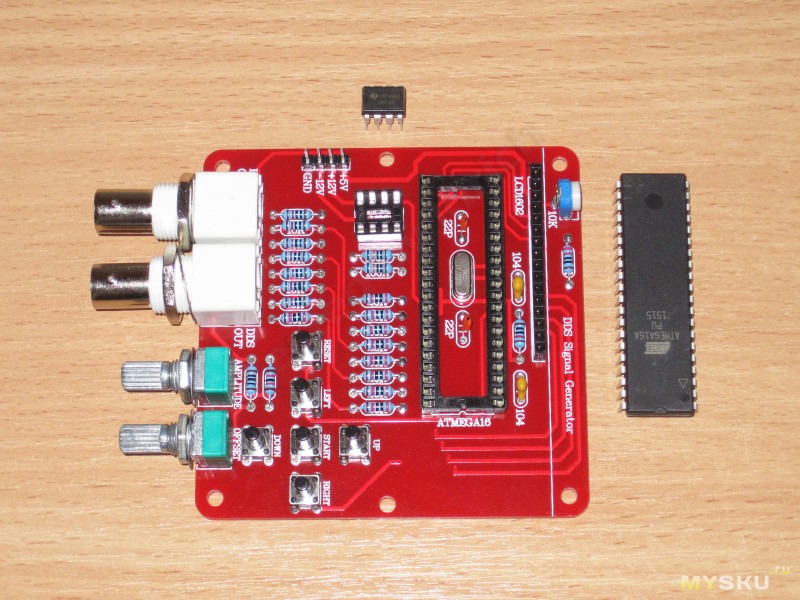

Собственно пайка основной платы завершена, теперь можно установить на свое место операционный усилитель и микроконтроллер.
Перед установкой я обычно немного изгибаю выводы так, чтобы они были ближе к центру микросхемы. Делается это очень просто, берется микросхема двумя руками за короткие стороны и прижимается вертикально стороной с выводами к ровному основанию, например к столу. Изгибать выводы надо не очень много, тут скорее дело привычки, но устанавливать в панельку потом микросхему гораздо удобнее.
При установке смотрим чтобы выводы случайно не загнулись внутрь, под микросхему, так как при отгибании обратно они могут отломиться.

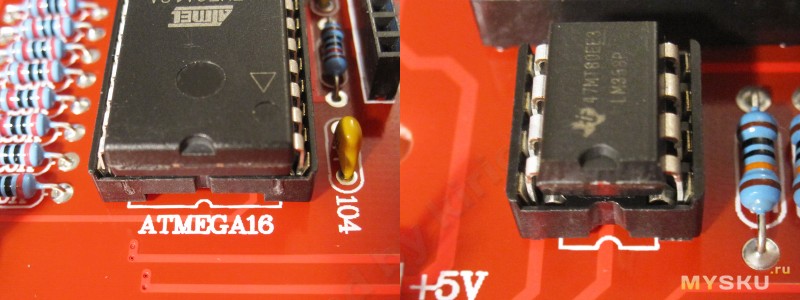

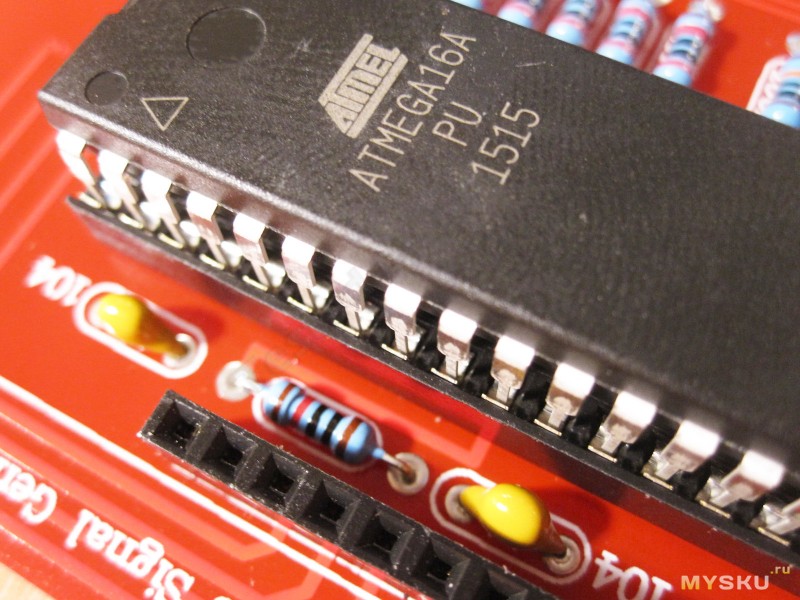

Микросхемы устанавливаем в соответствии ключом на панельке, которая в свою очередь установлена в соответствии с маркировкой на плате.
Закончив с платой переходим к дисплею.

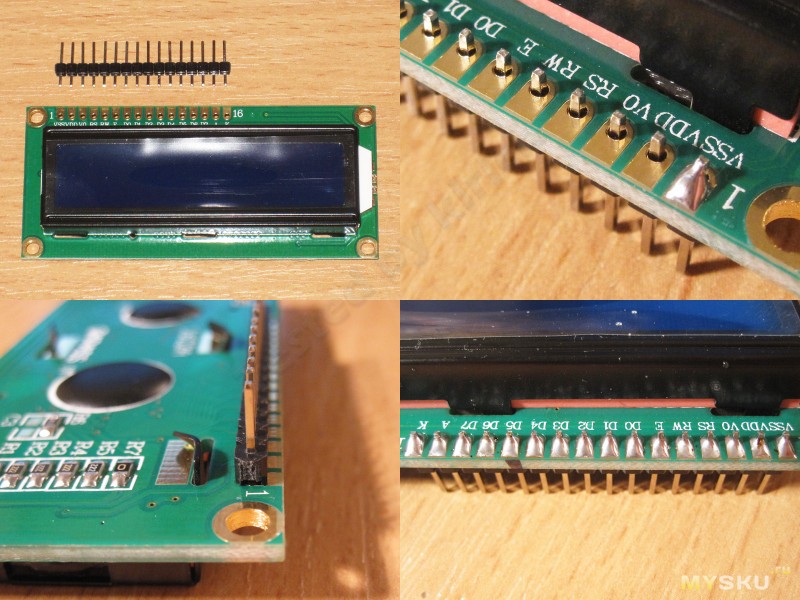

В комплекте дали штыревую часть разъема, который необходимо припаять.
после установки разъема я сначала припаиваю один крайний вывод, не важно красиво он припаян или нет, главное добиться того, чтобы разъем стоял плотно и перпендикулярно плоскости платы. Если необходимо, то прогреваем место пайки и подравниваем разъем.
После выравнивания разъема пропаиваем остальные контакты.
Все, можно промывать плату. В этот раз я это решил сделать до проверки, хотя обычно советую делать промывку уже после первого включения, так как иногда приходится еще что нибудь паять.
Но как показала практика, с конструкторами все гораздо проще и после сборки паять приходится редко.
Промывать можно разными способами и средствами, кто то использует спирт, кто то спирто-бензиновую смесь, я мою платы ацетоном, по крайней мере пока могу его купить.
Уже когда промыл, то вспомнил совет из предыдущего обзора по поводу щетки, так как я пользуюсь ваткой. Ничего, придется перенести эксперимент на следующий раз.
У меня в работе вработалась привычка после промывки платы покрывать ее защитным лаком, обычно снизу, так как попадание лака на разъемы недопустимо.

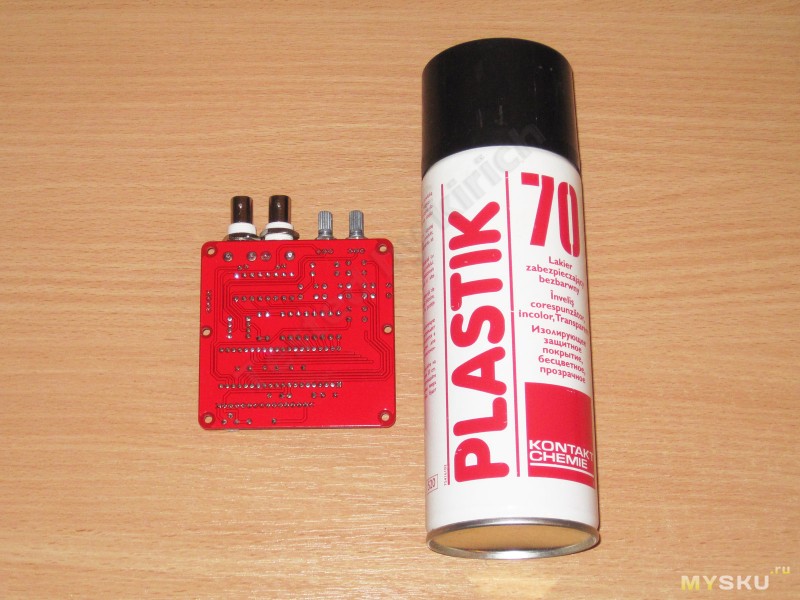

В работе я использую лак Пластик 70.
Данный лак очень «легкий», т.е. он при необходимости смывается ацетоном и пропаивается паяльником. Есть еще хороший лак Уретан, но с ним все заметно сложнее, он прочнее и паяльником пропаять его гораздо труднее. ТАкой лак используется для тяжелых условий эксплуатации и тогда, когда есть уверенность в том, что плату паять больше не будем, хотя бы какое то длительное время.
После покрытия лаком плата становится более глянцевой и приятной на ощупь, возникает некоторое ощущение законченности процесса:)
Жалко фото не передает общую картину.
Меня иногда смешили слова людей типа - этот магнитофон/телевизор/приемник ремонтировали, вон видно следы пайки:)
При хорошей и правильной пайке следов ремонта нет. Только специалист сможет понять, ремонтировали устройство или нет.

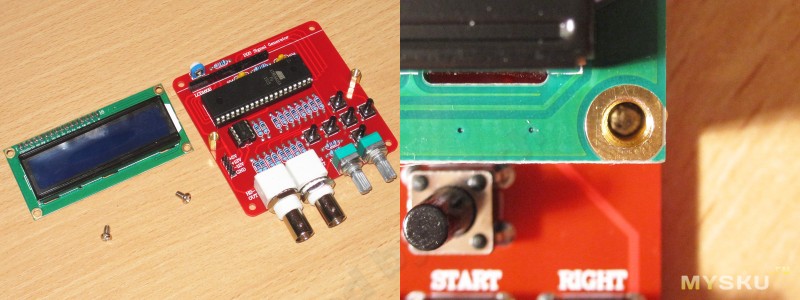

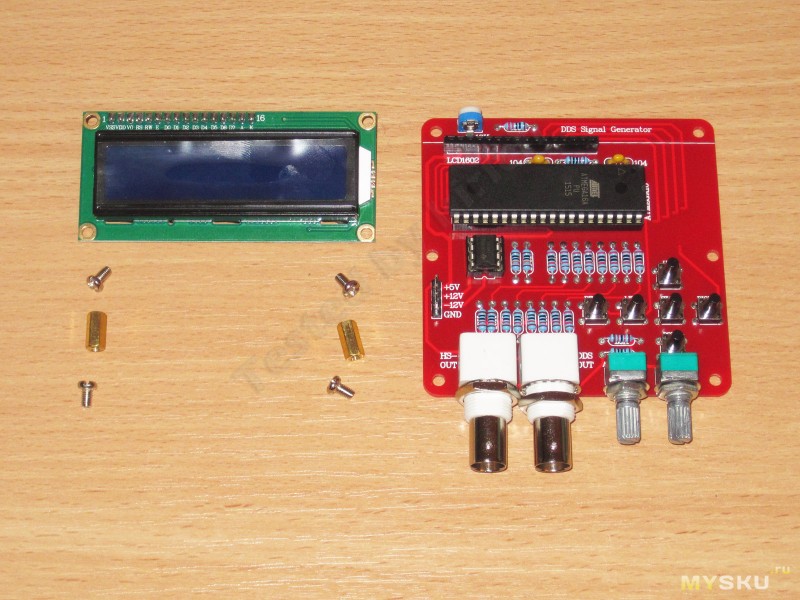

Пришла очередь установки дисплея. Для этого в комплекте дали четыре винтика М3 и две монтажные стойки.
Дисплей крепится только со стороны обратной разъему, так как со стороны разъема он держится собственно за сам разъем.
Устанавливаем стойки на основную плату, затем устанавливаем дисплей, ну и в конце фиксируем всю эту конструкцию при помощи двух оставшихся винтиков.
понравилось то, что даже отверстия совпали с завидной точностью, причем без подгонки, просто вставил и вкрутил винтики:).

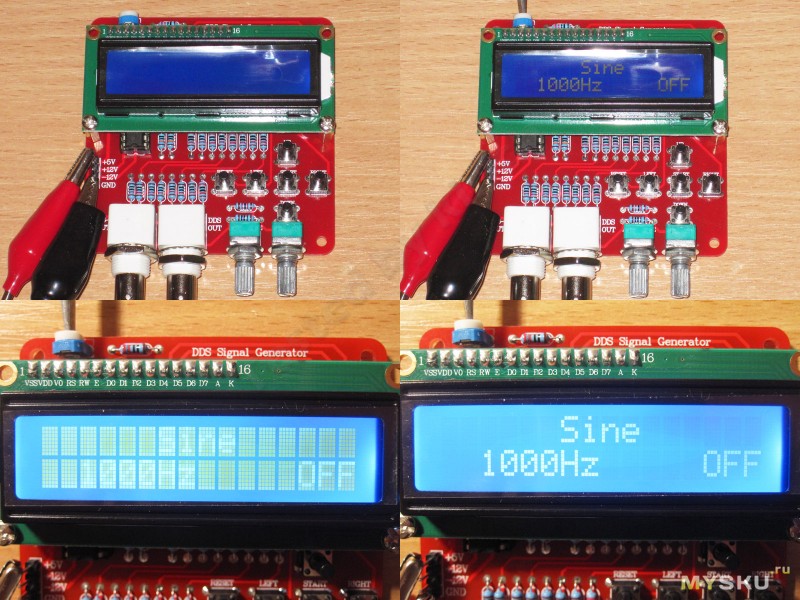

Ну все, можно пробовать.
Подаю 5 Вольт на соответствующие контакты разъема и…
И ничего не происходит, только включается подсветка.
Не стоит пугаться и сразу искать решение на форумах, все нормально, так и должно быть.
Вспоминаем что на плате есть подстроечный резистор и он там не зря:)
Данным подстроечным резистором надо отрегулировать контрастность дисплея, а так как он изначально стоял в среднем положении, то вполне закономерно, что мы ничего не увидели.
Берем отвертку и вращаем этот резистор добиваясь нормального изображения на экране.
Если сильно перекрутить, то будет переконтраст, мы увидим все знакоместа сразу, а активные сегменты будут еле просматриваться, в этом случае просто крутим резистор в обратную сторону пока неактивные элементы не сойдут почти на нет.
Можно отрегулировать так, что неактивные элементы вообще не будут видны, но я обычно оставляю их еле заметными.
Дальше мне бы перейти к тестированию, да не тут то было.
Когда я получил плату, то первым делом заметил, что помимо 5 Вольт ей надо +12 и -12, т.е. всего три напряжения. Я прям вспомнил РК86, где надо было +5, +12 и -5 Вольт, причем подавать их надо было в определенной последовательности.
Если с 5 Вольт проблем не было, да и с +12 Вольт также, то -12 Вольт стали небольшой проблемой. Пришлось сделать небольшой временный блок питания.

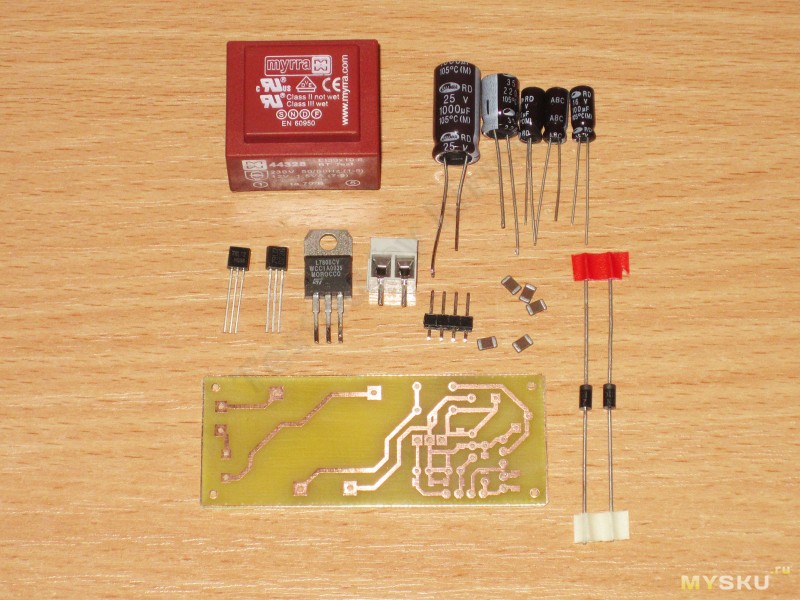

Ну в процессе была классика, поиск по сусекам того из чего можно его собрать, трассировка и изготовление платы.
Так как трансформатор у меня был только с одной обмоткой, а импульсник городить не хотелось, то я решил собирать БП по схеме с удвоением напряжения.
Скажу честно, это далеко не самый лучший вариант, так как такая схема имеет довольно высокий уровень пульсаций, а запаса по напряжению, чтобы стабилизаторы могли его полноценно фильтровать у меня было совсем впритык.

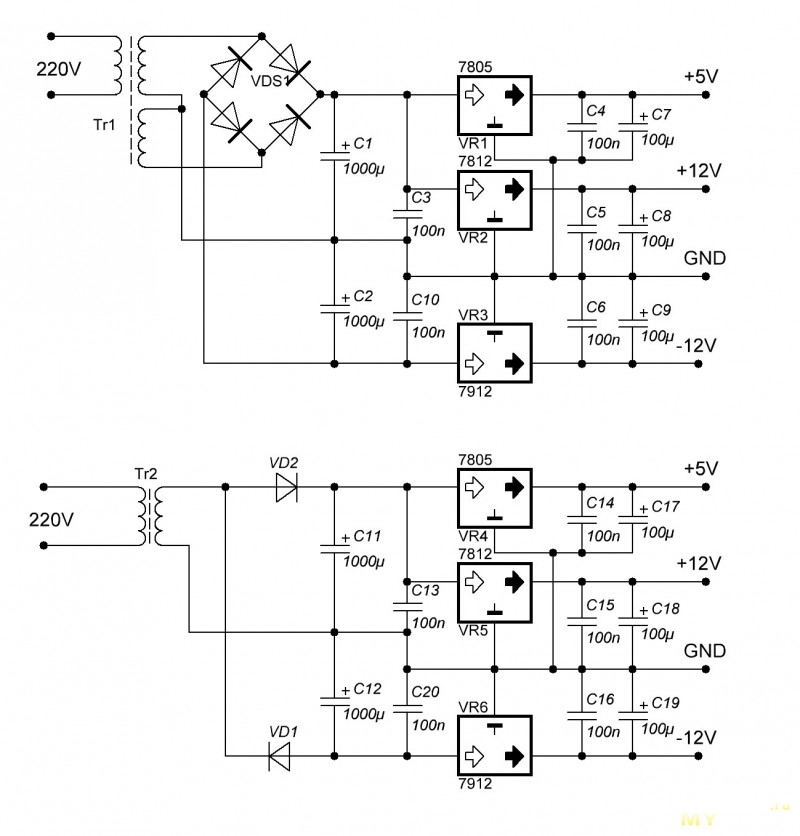

Сверху та схема по которой делать более правильно, снизу та, по которой делал я.
Отличие между ними в дополнительной обмотке трансформатора и двух диодах.
Я поставил также почти без запаса. Но при этом он достаточен при нормально сетевом напряжении.

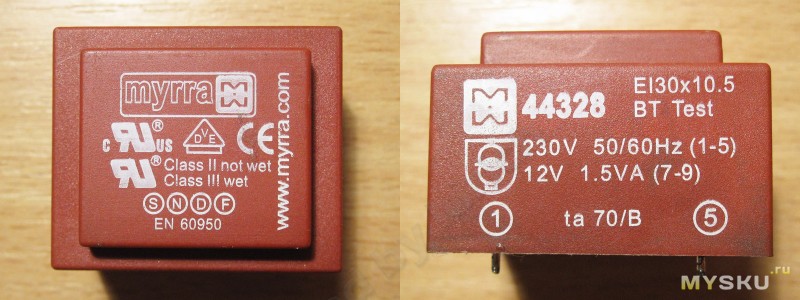

Я бы рекомендовал применить трансформатор как минимум на 2 ВА, а лучше на 3-4ВА и имеющий две обмотки по 15 Вольт.
Кстати потребление платы небольшое, по 5 Вольт вместе с подсветкой ток составляет всего 35-38мА, по 12 Вольт ток потребления еще меньше, но зависит от нагрузки.

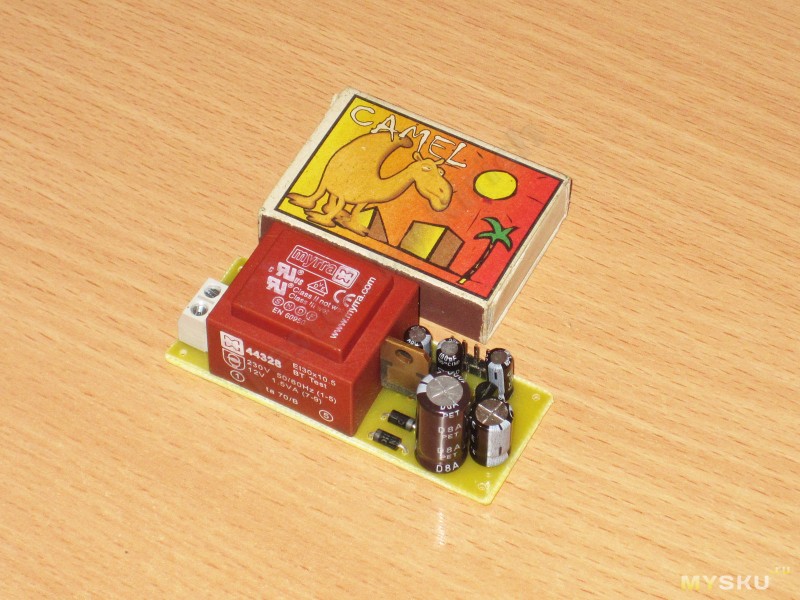

В итоге у меня вышла небольшая платка, по размерам чуть больше спичечного коробка, в основном в высоту.

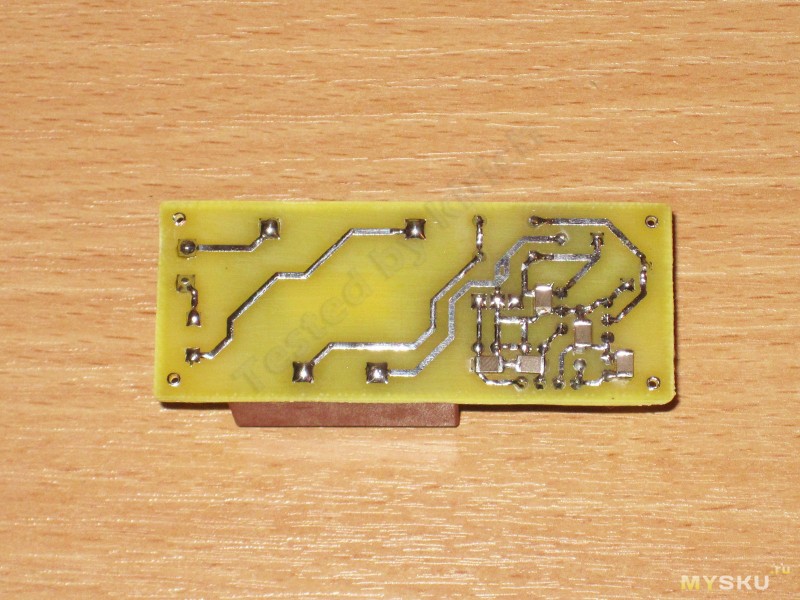

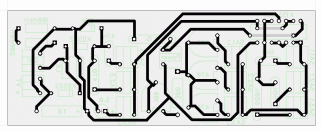

Разводка платы на первый взгляд может показаться несколько странной, так как можно было повернуть трансформатор на 180 градусов и получить более аккуратную разводку, я так сначала и сделал.
Но в таком варианте выходило, что дорожки с сетевым напряжением оказывались в опасной близости от основной платы прибора и я решил немного изменить разводку. не скажу что стало отлично, но по крайней мере так хоть немного безопаснее.
Можно убрать место под предохранитель, так как с примененным трансформатором в нем нет особой нужды, тогда будет еще лучше.

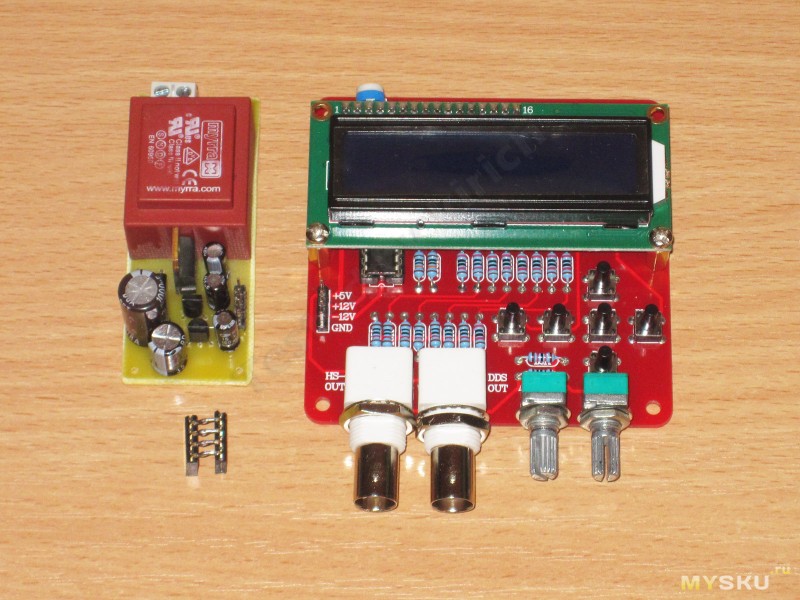

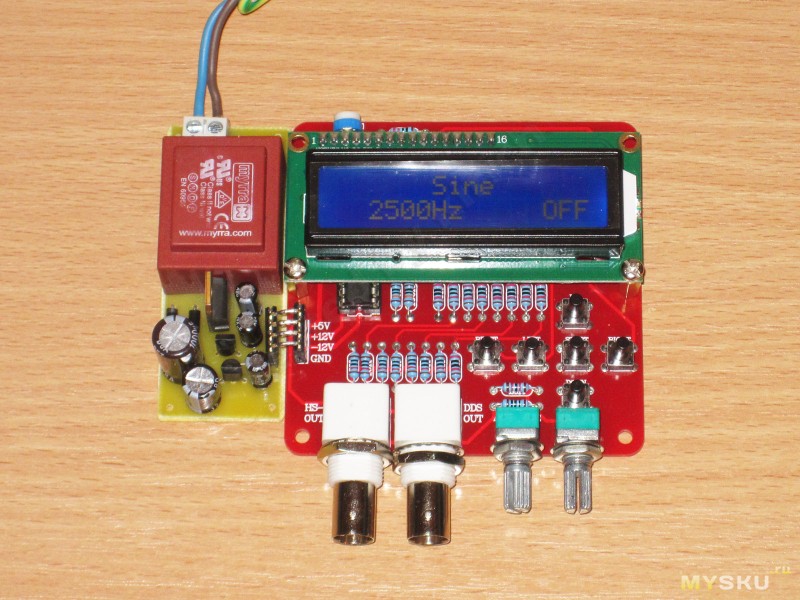

Так выглядит полный комплект прибора. для соединения БП с платой прибора я спаял небольшой жесткий соединитель 4х4 контакта.
Плата БП подключается при помощи соединителя к основной плате и теперь можно переходить к описанию работы прибора и тестированию. Сборка на этом этапе окончена.
Можно было конечно поставить все это в корпус, но для меня такой прибор скорее вспомогательный, так как я уже смотрю в сторону более сложных DDS генераторов, но и стоимость их не всегда подойдет новичку, потому я решил оставить как есть.
Перед началом тестирования опишу органы управления и возможности устройства.
На плате есть 5 кнопок управления и кнопка сброса.
Но по поводу кнопки сброса думаю все понятно и так, а остальные я опишу более подробно.
Стоит отметить небольшой «дребезг» при переключении правой/левой кнопки, возможно программный «антидребезг» имеет слишком маленькое время, проявляется в основном только в режиме выбора частоты выхода в режиме HS и шага перестройки частоты, в остальных режимах проблем не замечено.

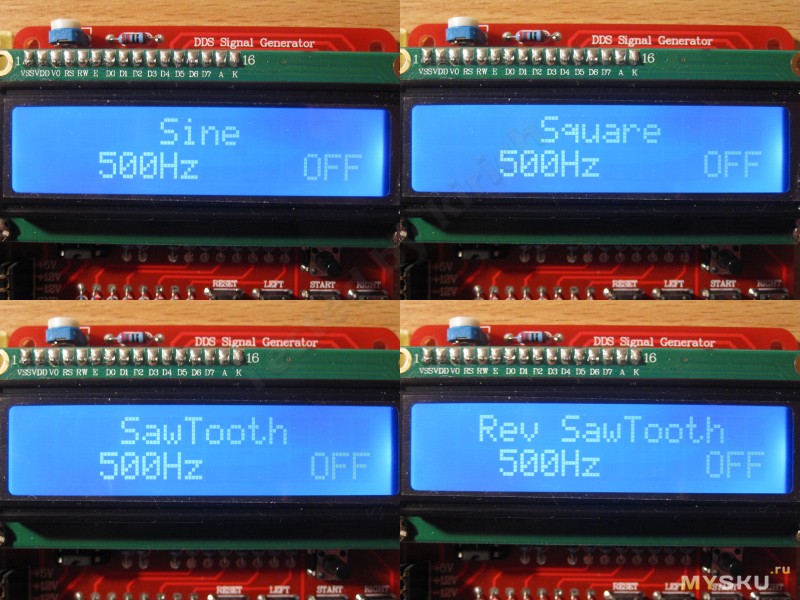

Кнопки вверх и вниз переключают режимы работы прибора.
1. Синусоидальный
2. Прямоугольный
3. Пилообразный
4. Обратный пилообразный
1. Треугольный
2. Высокочастотный выход (отдельный разъем HS, остальные формы приведены для выхода DDS)
3. Шумоподобный (генерируется случайным перебором комбинаций на выходе ЦАП)
4. Эмуляция сигнала кардиограммы (как пример того, что генерировать можно любые формы сигналов)

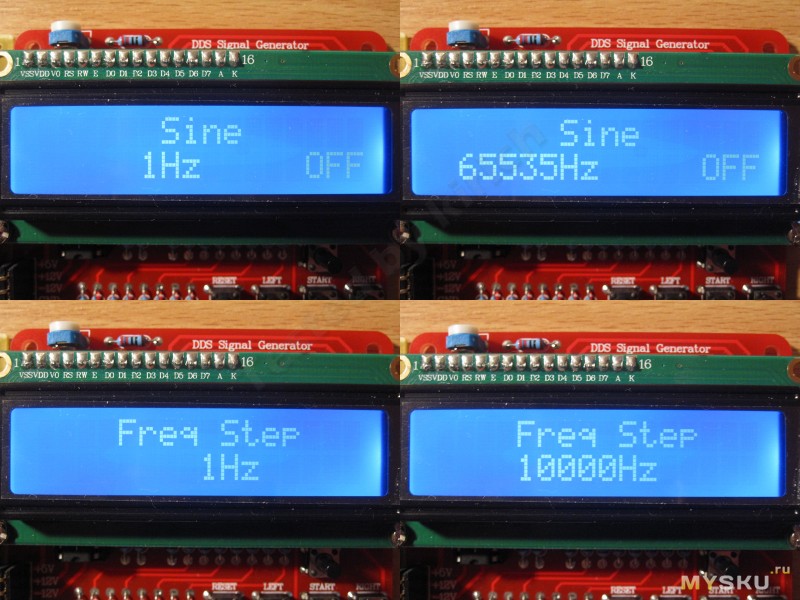

1-2. Изменять частоту на выходе DDS можно в диапазоне 1-65535ГЦ с шагом 1Гц
3-4. Отдельно есть пункт, позволяющий выбрать шаг перестройки, по умолчанию включается шаг 100Гц.
Изменять частоту работы и режимы можно только в режиме, когда генерация выключена., изменение происходит при помощи кнопок влево/вправо.
Включается генерация кнопкой START.
Также на плате расположены два переменных резистора.
Один из них регулирует амплитуду сигнала, второй - смещение.

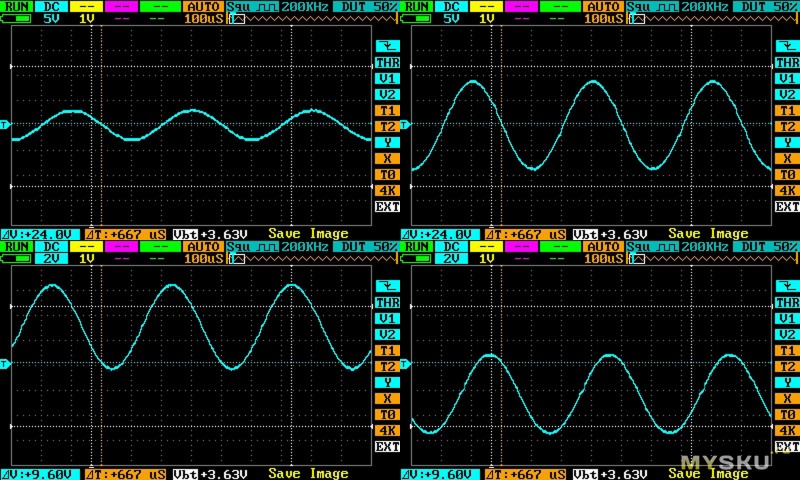

На осциллограммах я попытался показать как это выглядит.
Верхние две - изменение уровня выходного сигнала, нижние - регулировка смещения.
Дальше пойдут результаты тестов.
Все сигналы (кроме шумоподобного и ВЧ) проверялись на четырех частотах:
1. 1000Гц
2. 5000Гц
3. 10000Гц
4. 20000Гц.
На частотах выше был большой завал потому эти осциллограммы приводить не имеет особого смысла.

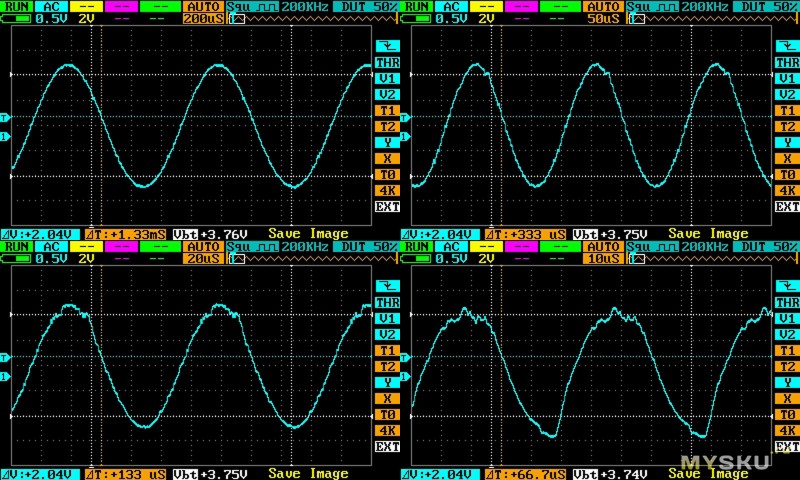

Для начала синусоидальный сигнал.
Пилообразный
Обратный пилообразный

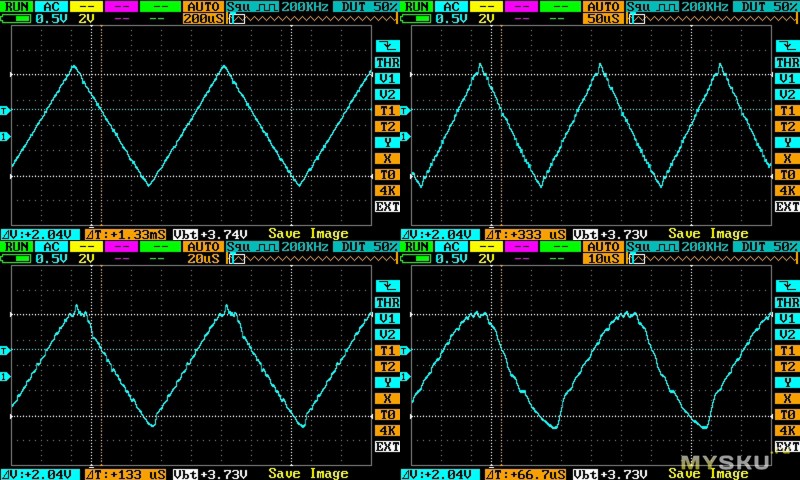

Треугольный
Прямоугольный с выхода DDS

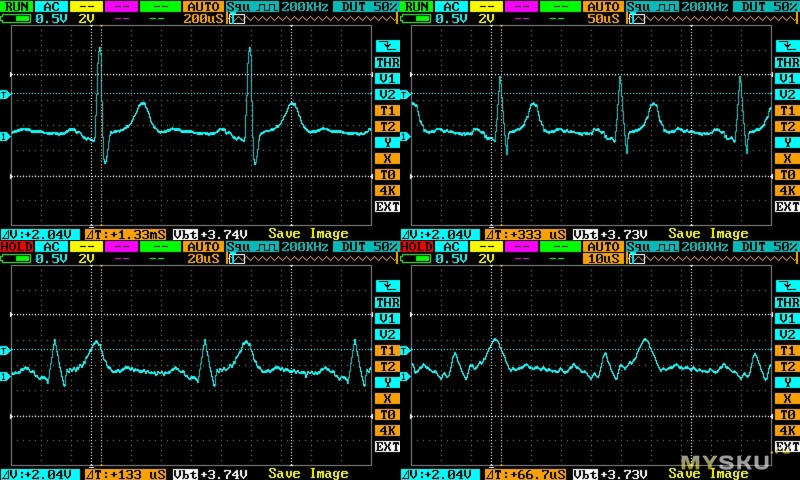

Кардиограмма

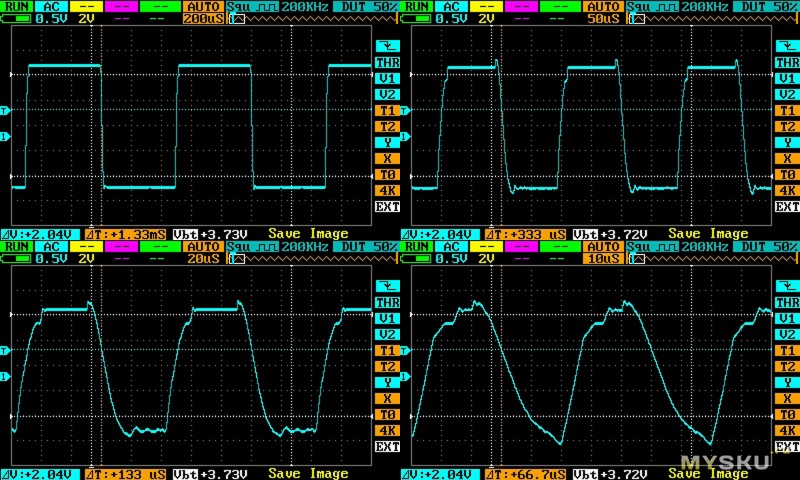

Прямоугольный с ВЧ выхода

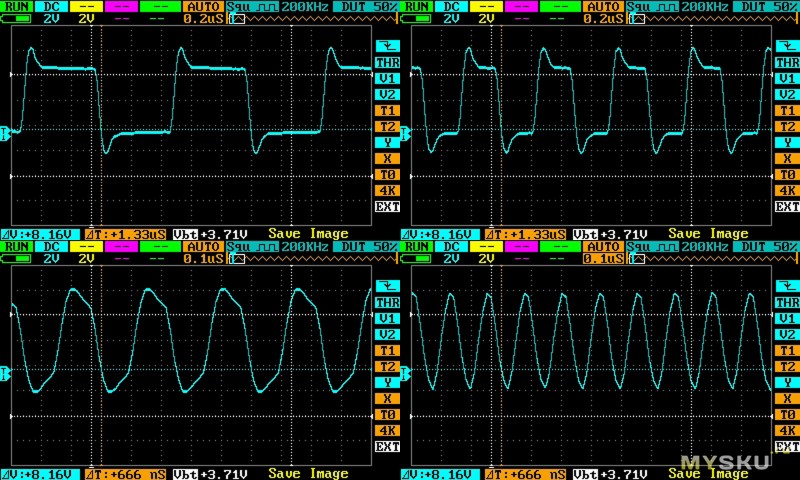

Здесь предоставляется выбор только из четырех частот, их я и проверил
1. 1МГц
2. 2МГц
3. 4МГц
4. 8МГц

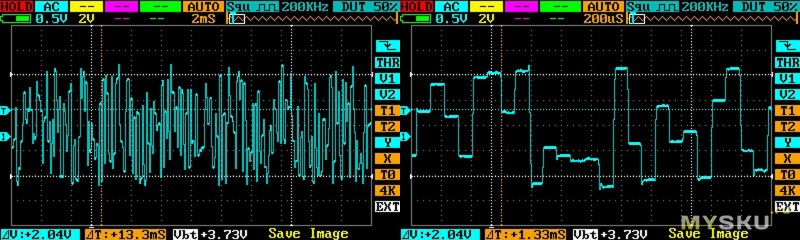

Шумоподобный в двух режимах развертки осциллографа, чтобы было более понятно что он из себя представляет.
Как показало тестирование, сигналы имеют довольно искаженную форму начиная примерно с 10КГц. Сначала я грешил на упрощенный ЦАП, да и на саму простоту реализации синтеза, но захотелось проверить более тщательно.

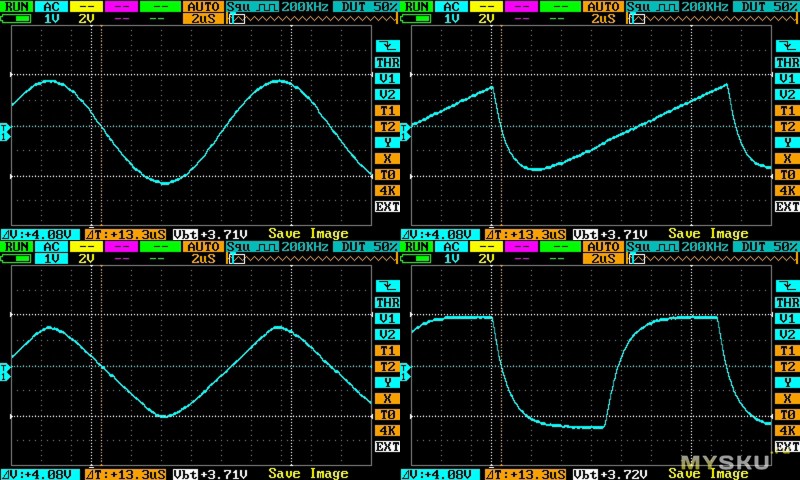

Для проверки я подключился осциллографом прямо на выход ЦАП и установил максимально возможную частоту синтезатора, 65535Гц.
Здесь картина получше, особенно с учетом того, что генератор работал на максимальной частоте. Подозреваю что виной простая схема усиления, так как до ОУ сигнал заметно «красивее».
Ну и групповое фото небольшого «стенда» начинающего радиолюбителя:)
Резюме.
Плюсы
Качественное изготовление платы.
Все компоненты были в наличии
Никаких сложностей при сборке не возникло.
Большие функциональные возможности
Минусы
BNC разъемы стоят слишком близко друг к другу
Нет защиты по выходу HS.
Мое мнение. Можно конечно сказать что характеристики прибора совсем плохие, но стоит учитывать то, что это DDS генератор самого начального уровня и не совсем правильно было бы ожидать от него чего то большего. Порадовала качественная плата, собирать было одно удовольствие, не было ни одного места, которое пришлось «допиливать». В виду того, что прибор собран по довольно известной схеме, есть надежда на альтернативные прошивки, которые могут увеличить функционал. С учетом всех плюсов и минусов я вполне могу рекомендовать этот набор как стартовый для начинающих радиолюбителей.
Фух, вроде все, если накосячил где то, пишите, исправлю/дополню:)
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Планирую купить +46 Добавить в избранное Обзор понравился +60 +126Простой гетеродинный индикатор резонанса.
С замкнутой накоротко катушкой L2 ГИР позволяет определять резонансную частоту от 6 МГц
до 30 МГц. С подключенной катушкой L2 диапазон измерения частоты - от 2,5 МГц до 10 МГц.
Резонансную частоту определяют, вращая ротор С1 и, наблюдая на экране осциллографа
изменение сигнала.
Генератор сигналов высокой частоты.
Генератор сигналов высокой частоты предназначен для проверки и налаживания различных высокочастотныхустройств. Диапазон генерируемых частот 2 ..80 МГц разбит на пять поддиапазонов:
I - 2-5 МГц
II - 5-15 МГц
III - 15 - 30 МГц
IV - 30 - 45 МГц
V - 45 - 80 МГц
Максимальная амплитуда выходного сигнала на агрузке 100 Ом составляет около 0,6 В. В генераторе предусмотрена плавная регулировка амплитуды выходного сигнала, а также возможность
амплитудной и частотной модуляции выходного сигнала от внешнего источника. Питание генератора осуществляется от внешнего источника постоянного напряжения 9... 10 В.
Принципиальная схема генератора приведена на рисунке. Он состоит из задающего генератора ВЧ, выполненного на транзисторе V3, и выходного усилителя на транзисторе V4. Генератор выполнен по схеме индуктивной трехточки. Нужный поддиапазон выбирают переключателем S1, а перестраивают генератор конденсатором переменной емкости С7. Со стока транзистора V3 напряжение ВЧ поступает на первый затвор
полевого транзистора V4. В режиме ЧМ низкочастотное напряжение поступает на второй затвор этого транзистора.
Частотная модуляция осуществляется с помощью варикапа VI, на который подается напряжение НЧ в режиме FM. На выходе генератора напряжение ВЧ регулируется плавно резистором R7.
Генератор собран в корпусе, изготовленном из одностороннего фольгироваиного стеклотекстолита толщиной 1,5 мм., размерами 130X90X48 мм. На передней панели генератора установлены
переключатели S1 и S2 типа П2К, резистор R7 типа ПТПЗ-12, конденсатор переменной емкости С7 типа КПЕ-2В от радиоприемника «Альпинист-405», в котором используются обе секции.
Катушка L1 намотана на ферритовом магнитопроводе М1000НМ (К10Х6Х Х4,б) и содержит (7+20) витков провода ПЭЛШО 0,35. Катушки L2 и L3 намотаны на каркасах диаметром 8 и длиной 25 мм с карбонильными подстроенными сердечниками диаметром 6 и длиной 10 мм. Катушка L2 состоит из 5+15 витков провода ПЭЛШО 0,35, L3 - из 3 + 8 витков. Катушки L4 и L5 бескаркасные
диаметром 9 мм намотаны проводом ПЭВ-2, 1,0. Катушка L4 содержит 2+4 витка, a L5- 1 + 3 витка.
Налаживание генератора начинают с проверки монтажа Затем подают напряжение питания и с помощью ВЧ вольтметра проверяют наличие генерации на всех поддиапазонах. Границы
диапазонов уточняют с помощью частотомера, и при необходимости подбирают конденсаторы С1-С4(С6), подстраивают сердечниками катушек L2, L3 и изменяют расстояние между витками катушек L4 и L5.
Мультиметр-ВЧ милливольтметр.
Сейчас самым доступным и самым распространенным прибором радиолюбителя стал цифровой мультиметр серии М83х.
Прибор предназначен для общих измерений и потому у него нет специализированных функций. Между тем, если вы занимаетесь радиоприемной или передающей техникой вам нужно измерять
небольшие ВЧ напряжения (гетеродин, выход каскада УПЧ, и т. д.), настраивать контура. Для этого мультиметр нужно дополнить несложной выносной измерительной головкой, содержащей
высокочастотный детектор на германиевых диодах. Входная емкость ВЧ-головки менее 3 пФ., что позволяет её подключать прямо к контуру гетеродина или каскада. Можно использовать диоды Д9, ГД507 или Д18, диоды Д18 дали наибольшую чувствительность (12 мВ). ВЧ-головка собрана в экранированном корпусе, на котором расположены клеммы для подключения щупа или проводников к измеряемой схеме. Связь с мультиметром при помощи экранированного телевизионного кабеля РК-75.
Измерение малых емкостей мультиметром
Многие радиолюбители используют в своих лабораториях мультиметры, некоторые из них позволяют измерять и емкости конденсаторов. Но как показывает практика, этими приборами нельзя замерить емкость до 50 пф, а до 100 пф – большая погрешность. Для того, чтобы можно было измерять небольшие емкости, предназначена эта приставка. Подключив приставку к мультиметру, нужно выставить на индикаторе значение 100пф, подстраивая С2. Теперь при подключении конденсатора 5 пф прибор покажет 105. Остается только вычесть цифру 100

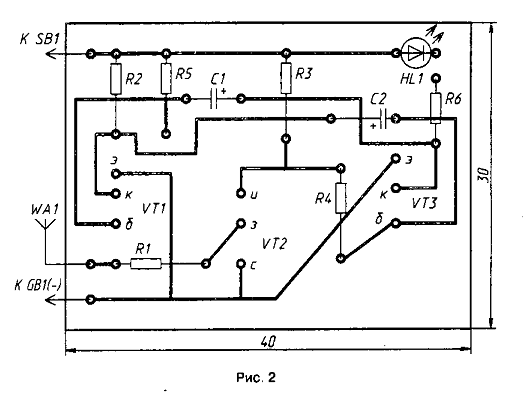

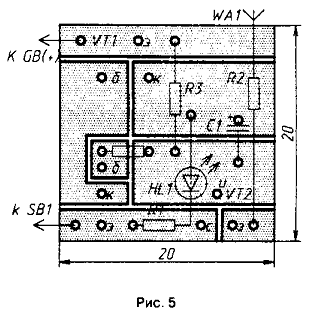

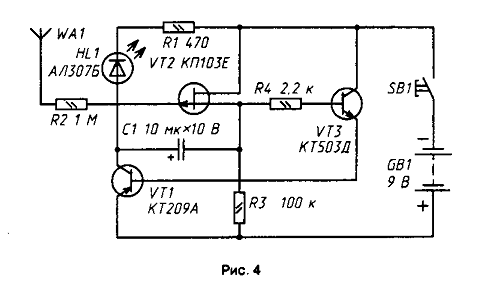

Искатель скрытой проводки

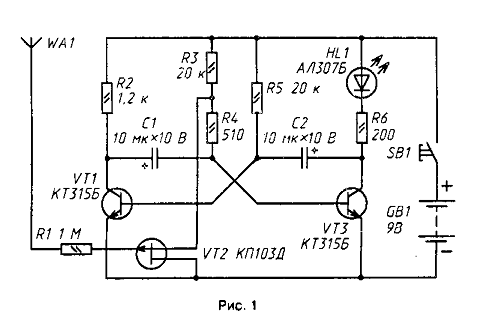

Определить место прохождения скрытой электрической проводки в стенах помещения поможет сравнительно простой искатель, выполненный на трех транзисторах (рис. 1). На двух биполярных транзисторах (VT1, VT3) собран мультивибратор, а на полевом (VT2) - электронный ключ.
Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле его и улавливает искатель. Если нажата кнопка выключателя SB1, но электрического поля в зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен. Достаточно приблизить антенный щуп, соединенный с цепью затвора полевого
транзистора, к проводнику с током либо просто к сетевому роводу, транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратится и мультивибратор вступит в действие. Начнет вспыхивать светодиод. Перемещая антенный щуп вблизи стены, нетрудно проследить за пролеганием в ней сетевых проводов.
Прибор позволяет отыскать и место обрыва фазного провода. Для этого нужно включить в розетку нагрузку, например настольную лампу, и перемещать антенный щуп прибора вдоль проводки. В месте, где светодиод перестает мигать, нужно искать неисправность.
Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные - любые из серии КТ312, КТ315. Все
резисторы - МЛТ-0,125, оксидные конденсаторы - К50-16 или другие малогабаритные, светодиод - любой из серии АЛ307, источник питания батарея «Крона» либо аккумуляторная батарея напряжением 6...9 В, кнопочный выключатель SB1 - КМ-1 либо аналогичный. Часть деталей прибора смонтирована на плате (рис. 2) из одностороннего фольгированного стеклотекстолита. Корпусом искателя может стать пластмассовый пенал (рис. 3)
для хранения школьных счетных палочек. В его верхнем отсеке крепят плату, в нижнем располагают батарею. К боковой стенке верхнего отсека прикрепляют выключатель и светодиод, а к верхней стенке - антенный щуп. Он представляет собой кониче-
ский пластмассовый колпачок, внутри которого находится металлический стержень с резьбой. Стержень крепят к корпусу гайками, изнутри корпуса надевают на стержень металлический лепесток, который соединяют гибким монтажным проводником с резистором R1 на плате. Антенный щуп может быть иной конструкции, например, в виде петли из отрезка толстого (5 мм) высоковольтного провода, используемого в телевизоре. Длина
отрезка 80...100 мм, его концы пропускают через отверстия в верхнем отсеке корпуса и припаивают к соответствующей точке платы. Желаемую частоту колебаний мультивибратора, а значит, частоту вспышек светодиода можно установить подбором резисторов RЗ, R5 либо конденсаторов С1, С2. Для этого нужно временно отключить от резисторов RЗ и R4 вывод истока по-
левого транзистора и замкнуть контакты выключателя. Если при поиске места обрыва фазного провода чувствительность прибора окажется чрезмерной, ее нетрудно снизить уменьшением длины антенного щупа или отключением проводника, соединяющего щуп с печатной платой. Искатель может быть собран и по несколько иной схеме (рис. 4) с использованием биполярных транзисторов разной структуры - на них выполнен генератор. Полевой же транзистор (VT2) по-прежнему управляет работой генератора при попадании антенного щупа WA1 в электрическое поле сетевого провода.
Транзистор VT1 может быть серии
КТ209 (с индексами А-Е) или КТ361,
VT2 - любой из серии КП103, VT3 - любой из серий КТ315, КТ503, КТ3102. Резистор R1 может быть сопротивлением 150...560 Ом, R2 - 50 кОм...1,2 МОм, R3 и R4 с отклонением от указанных на схеме номиналов на ±15%, конденсатор С1 - емкостью 5...20 мкФ. Печатная плата для этого варианта искателя меньше по габаритам (рис. 5), но конструктивное оформление практически такое же, что и предыдущего варианта.
Любой из описанных искателей можно применять для контроля работы системы зажигания автомобилей. Поднося антенный щуп искателя к высоковольтным проводам, по миганию светодиода определяют цепи, на которые не поступает высокое напряжение, или отыскивают неисправную свечу зажигания.
Журнал«Радио»,1991,№8,с.76

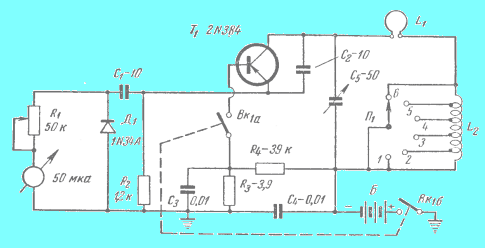

Не совсем обычная схема ГИРа изображена на рисунке. Отличие-в выносном витке связи. Петля L1 выполнена из медного провода диаметром 1,8 мм, диаметр петли около 18 мм, длина ее выводов 50 мм. Петля вставляется в гнезда, расположеные на торце корпуса. L2 намотана на стандартном ребристом корпусе и содержит 37 витков провода диаметром 0,6 мм с отводами от 15, 23, 29 и 32-го витка Диапазон- от 5,5 до 60 мгц

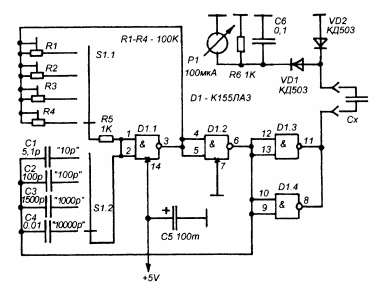

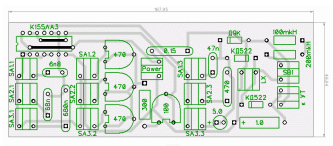

Простой измеритель емкости
Измеритель емкости позволяет измерять емкость конденсаторов от 0,5 до 10000пФ.
На логических элементах ТТЛ D1.1 D1.2 собран мультивибратор, частота которого зависит от сопротивления резистора включенного между входом D1.1 и выходом D1.2. Для каждого предела измерения устанавливается определенная частота при помощи S1, одна секция которого переключает резисторы R1-R4 , а другая конденсаторы С1-С4.
Импульсы с выхода мультивибратора поступают на усилитель мощности D1.3 D1.4 и далее через реактивное сопротивление измеряемого конденсатора Сх на простой вольтметр переменного тока на микроамперметре Р1.
Показания прибора зависят от соотношения активного сопротивления рамки прибора и R6, и реактивного сопротивления Сх. При этом Сх зависит от емкости (чем больше, тем меньше сопротивление).
Калибровку прибора производят на каждом пределе при помощи подстроечных резисторов R1-R4 измеряя конденсаторы с известными емкостями. Чувствительность индикатора прибора можно установить подбором сопротивления резистора R6.
Литература РК2000-05

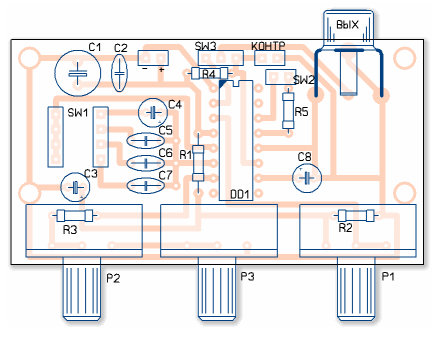

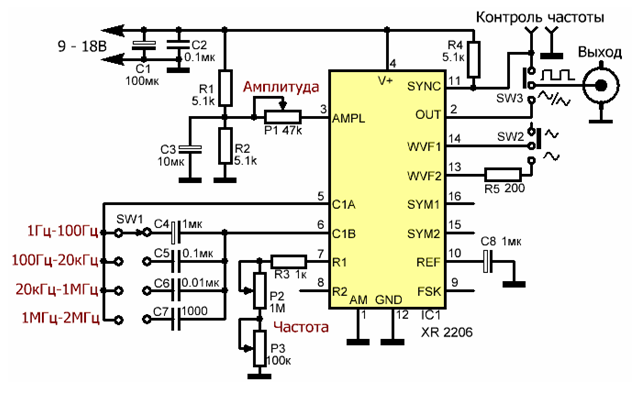

Простой функциональный генератор
В радиолюбительской лаборатории обязательным атрибутом должен быть функциональный генератор. Предлагаем вашему вниманию функциональный генератор, способный вырабатывать синусоидальный, прямоугольный, треугольный сигналы при высокой стабильности и точности. При желании, выходной сигнал может быть модулированным.
Диапазон частот разделен на четыре поддиапазона:
1. 1 Гц-100 Гц,
2. 100Гц-20кГц,
3. 20 кГц-1 МГц,
4. 150KHz-2 МГц.
Точно частоту можно выставить, используя потенциометры P2 (грубо) и P3(точно)
регуляторы и переключатели функционального генератора:
P2 - грубая настройка частоты
P3 - точная настройка частоты
P1 - Амплитуда сигнала (0 - 3В при питании 9В)
SW1 - переключатель диапазонов
SW2 - Синусоидальный/треугольный сигнал
SW3 - Синусоидальный(треугольный)/меандр
Для контроля частоты генератора сигнал можно снять непосредственно с вывода 11.
Параметры:
Синусоидальный сигнал:
Искажения: менее 1% (1 кГц)
Неравномерность: +0,05 дБ 1 Гц - 100 кГц
Прямоугольный сигнал:
Амплитуда: 8В (без нагрузки) при питании 9В
Время нарастания: менее 50 нс (при 1 кГц)
Время спада: менее 30ns (на 1 кГц)
Рассимметрия: менее 5%(1 кГц)
Треугольный сигнал:
Амплитуда: 0 - 3В при питании 9В
Нелинейность: менее 1% (до 100 кГц)

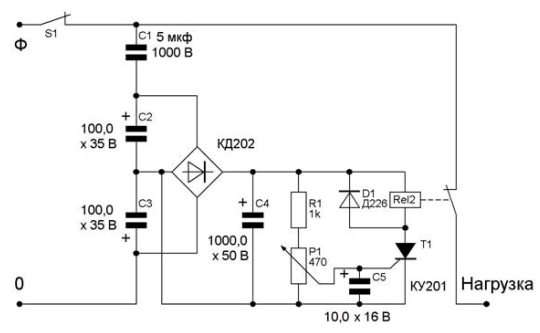

Защита сети от перенапряжения
Отношение емкостей C1 и составной С2 и С3 влияет на выходное напряжение. Мощности выпрямителя хватает для паралельного включения 2-3х реле типа РП21 (24в)
Генератор на 174ха11
На рисунке представлен генератор на микросхеме К174ХА11, частота которого управляется напряжением. При изменении емкости С1 от 560 до 4700пФ можно получить широкий диапазон частот, при этом настройка частоты производится изменением сопротивления R4. Так например автор выяснил что, при С1=560пФ частоту генератора можно изменять при помощи R4 от 600Гц до 200кГц, а при емкости С1 4700пФ от 200Гц до 60кГц.
Выходной сигнал снимается с вывода 3 микросхемы с выходным напряжением 12В, автор рекомендует сигнал с выхода микросхемы подавать через токоограничивающий резистор с сопротивлением 300 Ом.
Измеритель индуктивности
Предлагаемый прибор позволяет измерять индуктивности катушек на трех пределах измерения - 30, 300 и 3000 мкГн с точностью не хуже 2% от значения шкалы. На показания не влияют собственная ёмкость
катушки и ее омическое сопротивление.
На элементах 2И-НЕ микросхемы DDI собран генератор прямоугольных импульсов, частота повторений которых определяется ёмкостью конденсатора C1, С2 или СЗ в зависимости от включенного предела измерений переключателем SA1. Эти импульсы через один из конденсаторов С4, С5 или С6 и диод VD2 поступают на измеряемую катушку Lx, которая подключена к клеммам XS1 и XS2.
После прекращения очередного импульса во время паузы за счет накопленной энергии магнитного поля ток через катушку продолжает протекать в том же направлении через диод VD3, его измерение осуществляется отдельным усилителем тока собранного на транзисторах Т1, Т2 и стрелочным прибором РА1. Конденсатор С7 сглаживает пульсации тока. Диод VD1 служит для привязки уровня импульсов, поступающих на катушку.
При налаживании прибора необходимо использовать три эталонные катушки с индуктивностями 30, 300 и 3000 мкГн, которые поочередно подключаются вместо L1, и соответствующим переменным резистором R1, R2 или R3 стрелка прибора устанавливается на максимальное деление шкалы. Во время эксплуатации измерителя достаточно выполнять калибровку переменным резистором R4 на пределе измерения 300 мкГн, используя катушку L1 и включив выключатель SB1. Питание микросхемы производится от любого источника напряжением 4,5 - 5 В.
Расход тока каждого элемента питания составляет по 6 мА. Усилитель тока для миллиамперметра можно не собирать, а параллельно конденсатору С7 подключить микроамперметр со шкалой 50мкА и внутренним сопротивлением 2000 Ом. Индуктивность L1 может быть составной, но тогда следует расположить отдельные катушки взаимно перпендикулярно или как можно дальше друг от друга. Для удобства монтажа все соединительные провода оснащены штекерами, а на платах установлены соответствующие им гнёзда.

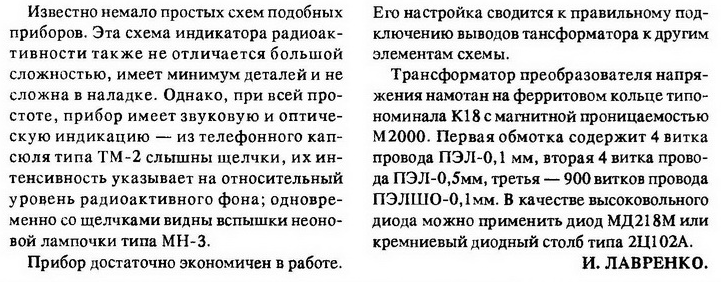

Простой индикатор радиоактивности
Гетеродинный индикатор резонанса
Г.Гвоздицкий
Принципиальная схема предлагаемого ГИРа приведена на рис.1. Его гетеродин выполнен на полевом транзисторе VT1, включенном по схеме
с общим истоком. Резистор R5 ограничевает ток стока полевого транзистора. Дроссель L2 - элемент развязки гетеродина от источника питания по высокой частоте.
Диод VD1, подсоединенный к выводам затвора и истока транзистора, улучшает форму генерируемого напряжения, приближая ее к синусоидальной. Без диода положительная полуволна тока стока станет искажаться из-за увеличения коэффициента усиления транзистора с повышением напряжения на затворе, что неизбежно приводит к появлению четных гармоник в спектре сигнала гетеродина
Через конденсатор С5 напряжение радиочастоты поступает на вход высоко¬частотного вольтметра-индикатора, состоящего из детектора, диоды VD2 и VD4 которого включены по схеме удвоения напряжения, что повышает чувствительность детектора и стабильность работы усилителя постоянного токи на транзисторе VT2 с микроамперметром РА1 в коллекторной цели. Диод VD3 стабилизирует образцовое напряжение на диодах VD2,VD4. Переменным резистором R3 объединенным с выключателем питания SА1, устанавливают стрелку микроамперметра РА1 в исходное положение на крайнюю правую отметку шкалы
Если а каких-то участках диапазона необходимо повысить точность шкалы, то параллельно катушке подключайте слюдяной конденсатор постоянной емкости.
Вариант катушек, выполненных на каркасах из лабораторных пробирок для забора крови, показаны на фото (рис.2) и подбираются радиолюбителем на желаемый диапазон
Индуктивность контурной катушки и емкость контура с учетом дополнительного конденсатора можно рассчитать по формуле
LC=25330/f²
где С- в пикофарадах, L - в микрогенри, f - в мегагерцах.
Определяя резонансную частоту иследуемого контура, к нему возможно ближе подносят катушку ГИРа и медленно вращая ручку блока КПЕ, следят за показаниями индикатора. Как только его стрелка качнется влево, отмечают соответствующее положение ручки КПЕ. При дальнейшем вращении ручки настройки стрелка прибора возвращается в исходное положение. Та отметка на шкале, где наблюдается максимальный *провал* стрелки, как раз и будет соответстовать резонансной частоте исследуемого контура
В описываемом ГИРе нет дополнительного стабилизатора питающего напряжения, поэтому при работе с ним рекомендовано пользоваться источником с одним и тем же значением напряжения постоянного тока - оптимально сетевым блоком питания со стабилизированным выходным напряжением.
Делать одну общую шкалу для всех диапазонов нецелесообразно из-за сложности такой работы. Тем более, что точность полученной шкалы при различной плотности перестройки применяемых контуров
затруднит пользование прибором.

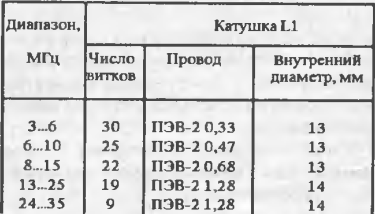

Катушки L1 пропитаны эпоксидным клеем или НН88. На ВЧ диапазоны их желательно намотать медным посеребренным проводом диаметром 1,0 мм.
Конструктивно каждая контурная катушка размещена на основании распространенного разъема СГ-3. Он вклеен в каркас катушки.
Упрощенный вариант ГИРа
От ГИРа Г.Гвоздицкого отличается тем, о чем уже писалось в статье - наличие среднего вывода сменной катушки L1, применен переменный конденсатор фирмы «Тесла» с твердым диэлектриком, нет диода, формирующего форму синусоидальную сигнала. Отсутствует выпрямитель-удвоитель напряжения ВЧ и УПТ, что снижает чувствительность прибора.
Из положительных сторон следует отметить наличие «растягивающих» отключаемых конденсаторов С1, С2 и простейший верньер, совмещенный с двумя переключающимися шкалами, которые можно градуировать карандашом, питание включается кнопкой только в момент проведения измерений, что экономит батарею.

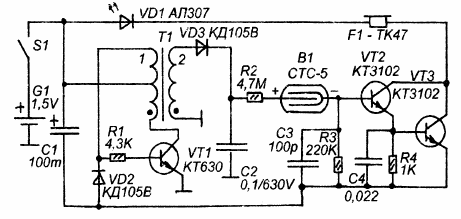

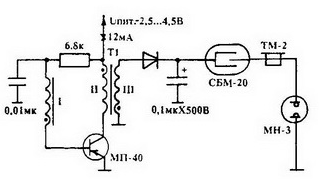

Для питания счетчика Гейгера В1 требуется напряжение 400В, это напряжение вырабатывает источник на блокинг-генераторе на транзисторе VT1. Импульсы с повышающей обмотки Т1 выпрямляются выпрямителем на VD3C2. Напряжение на С2 поступает на В1, нагрузкой которого является резистор R3. При прохождении через В1 ионизирующей частицы в нем возникает короткий импульс тока. Этот импульс усиливается усилителем-формирователем импульсов на VT2VT3. В результате через F1-VD1 протекает более длительный и более сильный импульс тока - светодиод вспыхивает, а в капсюле F1 раздается щелчок.
Счетчик Гейгера можно заменить любым аналогичным, F1 любой электромагнитный или динамический сопротивлением 50 Ом.
Т1 наматывается на ферритовом кольце с внешним диаметром 20 мм, первичная обмотка содержит 6+6 витков провода ПЭВ 0,2, вторичная 2500 витков провода ПЭВ 0,06. Между обмотками нужно проложить изоляционный материал из лакоткани. Первой наматывают вторичную обмотку, на нее поверхность, равномерно, вторичную.

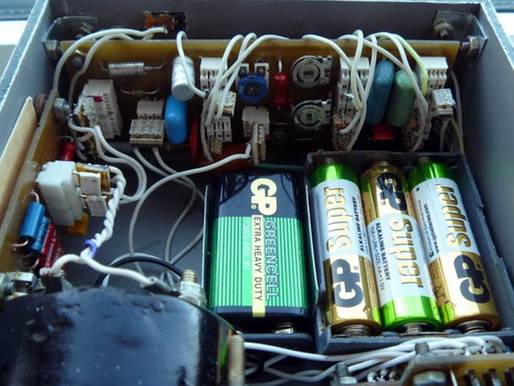

Прибор для измерения емкости
Прибор имеет шесть поддиапазонов,верхние пределы для которых равны соответственно 10пф, 100пф, 1000пф, 0,01мкф, 0,1мкф и 1мкф.
Отсчёт ёмкости производится по линейной шкале микроамперметра.
Принцип действия прибора основан на измерении переменного тока, протекающего через
исследуемый конденсатор. На операционном усилителе DA1 собран генератор прямоугольных импульсов. Частота повторения этих импульсов зависит от ёмкости одного из конденсаторов С1-С6 и положения
движка подстроечного резистора R5. В зависимости от поддиапазона, она меняется от 100Гц до 200кГц. Подстроечным резистором R1 устанавливаем симметричную форму колебаний (меандр) на выходе
генератора.
Диоды D3-D6, подстроечные резисторы R7-R11 и микроамперметр PA1 образуют измеритель переменного тока. Для того,чтобы погрешность измерений не превышала 10% на первом поддиапазоне (ёмкость до10пФ),внутреннее сопротивление микроамперметра должно быть не более 3кОм.На остальных поддиапазонах паралельно PA1 подключают подстроечные резисторы R7-R11.
Требуемый поддиапазон измерений устанавливают переключателем SA1. Одной группой контактов он переключает частотозадающие конденсаторы С1-С6 в генераторе,другой - подстроечные резисторы в индикаторе. Для питания прибора необходим стабилизированный двуполярный источник на напряжение от 8 до 15В. Номиналы частотозадающих конденсаторов С1-С6 могут отличаться на 20%, но сами конденсаторы должны иметь достаточно высокую температурную и временную стабильность.
Налаживание прибора производят в следующей последовательности. Сначала на первом поддиапазоне добиваются симметричных колебаний резистором R1. Движок резистора R5 при этом должен быть в среднем положении. Затем, подключив к клеммам "Сх" эталонный конденсатор 10пф, подстроечным резистором R5 устанавливают стрелку микроамперметра на деление соответствующее ёмкости эталонного конденсатора (при использовании прибора на 100мка, на конечное деление шкалы).

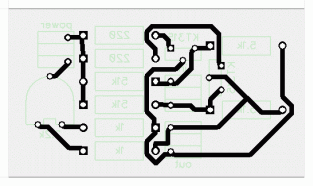

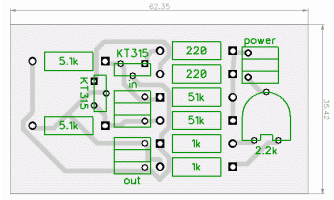

Схема приставки
Приставка к частотомеру для определения частоты настройки контура и его предварительной настройки. Приставка работоспособна в диапазоне 400 кгц-30 мгц. Т1 и Т2 могут быть КП307, BF 245
LY2BOK
