Современная кабельная промышленность располагает обширным ассортиментом различных проводов. И каждый вид провода предназначен для решения определенного круга задач.
Связавшись с электромонтажом на своем собственном участке или в собственной квартире, можно очень скоро заметить, что кабели и провода, используемые в монтаже - преимущественно медные, реже алюминиевые. Других материалов при всем разнообразии просто нет. Далее можно заметить, что различной бывает и структура жил этих кабелей: жила может состоять из множества проволочек, а может быть цельной. Структура жил влияет на гибкость кабеля, но никак не сказывается на его проводимости.
Наличие очень маленьких и дешевых барабанов с несколькими метрами нитей в каждом разделе, безусловно, является возможностью для небольших любительских лабораторий. Этот специализированный магазин для профессионалов и потребителей предлагает широкий ассортимент продукции для бизнеса и частных лиц. Эмалированная медная проволока - это предложение, направленное на расширение клиентов операторов электрической и электронной промышленности, начиная от обслуживания электронного оборудования, поставщиков услуг и производственных компаний.
Кажется, что на том спектр и заканчивается. Но откуда же тогда такое разнообразие марок? ВВГ, NYM, СИП, ПВС, ШВВП - чем же они отличаются друг от друга? Большей частью - свойствами изоляции.
В этой статье мы рассмотрим основные распространенные разновидности электрических проводов, остановимся на их характеристиках, и отметим области их применения.
Если мы обратим внимание на среду, в которой мы обычно находимся, мы заметим нечто очень необычное. На практике мы окружены очень плотной сетью кабелей, основная цель которой - переносить электроэнергию на любой объект и устройство, требующее питания. Миллиметры кабелей являются следствием физической реальности, которая окружает нас, и мы так привыкли к этому, что мы почти не знаем их присутствия. Тем не менее, только через эту сеть проводников и изоляторов наша повседневная жизнь может быть испытана.
Основные составляющие электрического кабеля
Элементы, составляющие кабели, имеют решающее значение для классификации самих кабелей и их использования. Поэтому представляется полезным кратко описать основные компоненты, составляющие кабель, и то, как эти классификации используются для них. Электрический кабель представляет собой очень простую и интуитивно понятную структуру, целью которой является подключение пользователя к источнику энергии. Несмотря на концептуальную простоту, электрические провода являются результатом сложных физических теорий, применяемых к электронике.
Для электрификации жилых домов используют разные, в основном медные, кабели, но в последние годы чаще всего можно встретить кабель ВВГ, включая его модифицированные версии.
Маркировка кабеля ВВГ означает: внешняя изоляция из поливинилхлорида, изоляция жил - также из поливинилхлорида, жилы кабеля гибкие. Хотя гибкость кабеля ВВГ относительна, ведь до сечения 25 кв. мм. включительно его жилы выполняются сплошными, а не многопроволочными.
Основными диверсификациями являются, собственно, составные элементы самого кабеля. Прежде чем мы изложим различия, у нас есть разъяснения по составляющим элементам. Основным элементом кабеля является проводник, которому поручено транспортировать электроэнергию. Проводник обычно относится к классу 1, классу 2, классу 5 или классу 6. Основными проводящими металлами являются: медь, алюминий или специальные сплавы. Проводник может быть покрыт тонким слоем металла, и в этом случае говорят, что проводник покрыт, когда покрытие отсутствует, можно сказать, что проводник голый.
Изоляция кабеля стойка к агрессивным средам, при этом довольно прочна и не поддерживает горение. Жилы могут быть как однопроволочными, так и многопроволочными, в зависимости от модификации кабеля ВВГ.
Главное назначение данного кабеля — передача и распределение электроэнергии в сетях с напряжением до 1000 вольт при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используют кабель ВВГ с сечением до 6 кв.мм, для электрификации частных домов — до 16 кв.мм. При монтаже допускается изгиб по минимальному радиусу в 10 размеров провода по ширине. Кабель поставляется в бухтах по 100 метров.
Изолятор представляет собой диэлектрический корпус, который обертывает проводник. Функция изолятора состоит в том, чтобы выдерживать и удерживать электрическое напряжение. Изолятор помогает определить основные характеристики с точки зрения. Номинальный тепловой поток. . Изоляция получается с использованием разных материалов.
Технически заполненный ремень, используемый для многожильных кабелей, представляет собой обертку, которая окружает все ядро кабеля. Подкладка имеет тенденцию заполнять все промежутки между различными душами, обеспечивая тот же кабель своей обычной цилиндрической формой и правильной компактностью, обеспечивая правильную гибкость.
Среди разновидностей кабеля ВВГ встречаются: АВВГ — с алюминиевой жилой, ВВГнг — с огнеупорной оболочкой, ВВГп — плоское сечение, ВВГз — с добавлением ПВХ или в резиновой изоляции еще и между отдельными жилами.

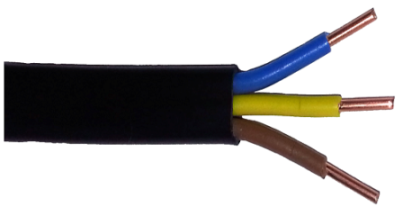

ВВГ - самый распространенный медный кабель для внутреннего монтажа. Его прокладывают открыто, в коробах, закладывают в штробы. Изоляция ВВГ обеспечивает ему длительный срок службы - 30 лет. Количество жил кабеля ВВГ может соответствовать потребностям как трехфазной, так и однофазной сети: от двух до пяти.
Экран имеет функцию отсечения электромагнитных полей, генерируемых в душах, когда они подвергаются воздействию напряжения, а также для предотвращения воздействия внешних электромагнитных полей на сам кабель. Металлическая броня используется, когда кабели должны быть зарыты или требуется механическая защита от трещин или дробления.
Классификация кабелей и их использование
Внешняя оболочка имеет задачу физической защиты кабеля от механических напряжений или внешних физических или химических агентов. Как упоминалось ранее, кабели могут быть классифицированы по-разному и относятся к внутренним характеристикам самого кабеля, таким образом, определяя специфические особенности продукта.

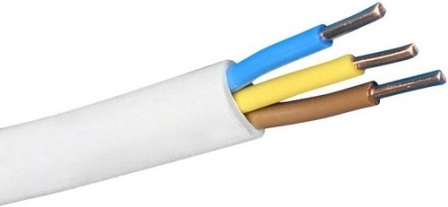

Самый распространенный цвет внешней изоляции кабелей ВВГ - черный, но в последнее время и белый ВВГ совсем перестал быть редкостью. Цвет изоляции отдельных жил ВВГ соответствует стандартной маркировке: для жилы РЕ - желто-зеленый, для жилы N - голубой или белый с голубой полосой, а изоляция фазных жил наиболее часто выполняется чисто белой.
Классификация из-за рабочего напряжения
Первое важное различие между кабелями - это напряжение, которому они подвергаются.
Классификация по типу используемого изолятора
Можно подразделить тип используемого изолятора, что приводит к следующим категориям. Количество душ позволяет нам несколько интуитивно понятную классификацию.Однополярный к одной душе; двухполюсная биполярная; - от трех до трех душ; - четырехъядерные четырехместные - пятиъядерные пятиполюсные - многополярные многополюсные. Первым и наиболее распространенным является скручивание проводов. Таким образом, почти 90% электроустановок в жилом секторе выполнены. Его преимущество заключается в том, что его легко выполнить, и для этой цели требуются универсальные плоскогубцы и изоляционная лента. В общем, его недостаток заключается в том, что отношения не столь надежны, если они не являются жесткими.
Модификации кабеля ВВГ с пометками «НГ» и «LS» отличаются, соответственно, неспособностью изоляции распространять горение и низким уровнем дымовыделения при воздействии огня. Существует и модификация ВВГ, отличающаяся способностью полностью противостоять открытому огню на протяжении какого-то определенного времени в минутах. Такая модификация обозначается латинскими буквами FR.
Довольно часто бывает, что при затягивании провода разрываются. Если необходимо изменить количество кабелей в соединении, и это уже сделано, это может привести к разрыву проводов при их скручивании и повторном скрутке. Метод является относительно эффективным из-за его низкой стоимости и отсутствия предварительно специализированных инструментов и элементов. Хотя на практике они скручены и намного больше. Желательно, чтобы количество скручиваний сердечников относительно друг друга было в 5-10 раз.
Второй способ, который стал все более популярным в последнее время, заключается в использовании специализированных терминалов. Наиболее распространенными являются терминалы Ваго. Это современный метод подключения проводов, который очень удобен и надежен. Кроме того, они отличаются для одиночных и нескольких кабелей. Те, которые являются многоязычными, также могут использоваться для монолитов. В качестве недостатка можно назвать только цену, и они не всегда под рукой, когда вам это нужно. После этого ремонт электроустановки намного удобнее.
В быту уже практически не встречается кабель, аналогичный по характеристикам кабелю ВВГ, но имеющий жилы из алюминия - АВВГ. Его непопулярность обоснована ограничением на использование алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.

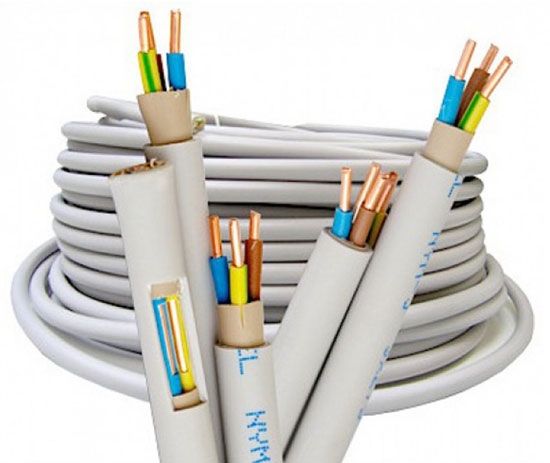

Кроме того, существует зарубежный аналог кабеля ВВГ, изготавливаемый по международному стандарту DIN. Речь идет о кабеле NYM. От ВВГ он отличается несколько улучшенными характеристиками, в частности, тем, что имеет специальный самозатухающий внутренний наполнитель, обеспечивающий герметизацию соединений.
Вы также можете посмотреть видео ниже. Частым исполнением также является использование терминалов громкоговорителей. Они используются там, где необходимо для отключения проводов во времени. Они обычно используются для соединения между кабельной установкой и электрическим устройством. Второй тип лунных терминалов глухой, провода вставлены только с одной стороны. Они подходят как крепежный элемент для скрученных кабельных соединений, особенно если они многожильные. Кабельные жгуты при подключении к устройствам и клеммам громкоговорителя должны быть намотаны с помощью кабельных зажимов для соответствующего типа кабеля.

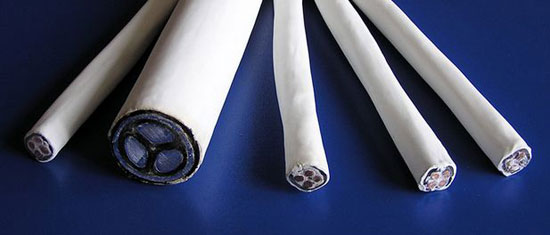

Медные цельнопроволочные токопроводящие жилы имеет ПВХ-изоляцию, внешняя оболочка — также из ПВХ, не поддерживает горение, стойка к воздействию агрессивных сред. От одной до пяти жил сечением от 1,5 до 35 кв.мм. расположены плотно внутри белой защитной оболочки. Между проводниками имеется уплотнение мелованной резиной без галогенов, обеспечивающее кабелю термостойкость и прочность. Данный кабель применим в широком температурном диапазоне от -40°C до +70°C, влагостоек. Цвета изоляции жил: коричневый, черный, серый, синий, желто-зеленый.
Другим способом соединения проводов является использование кабельных терминалов. Их разнообразие слишком велико, как и их назначение. На практике используются механические и гидравлические прессы. Гидравлика гораздо компактнее и удобнее. Для большего удобства были разработаны автоматические гидравлические прессы. Вы можете увидеть клип ниже для этого типа пресса. После подключения этих концов провода могут быть подключены к различным устройствам и терминалам, а также друг к другу.
Малые диаметры кабелей выполнены из тонкостенных плоскогубцев, которые компактны и удобны. Обязательно прокладывать многожильные провода при соединении и болтах. Инструменты, доступные для этого типа кабеля, несколько отличаются, некоторые модели показаны на фотографиях ниже.

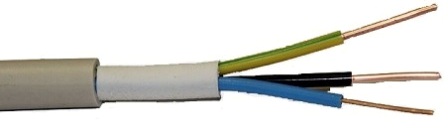

Кабель NYM предназначен для монтажа силовых и осветительных сетей в промышленных и жилых зданиях при максимальном напряжении до 660 вольт (300/500/660). Кабель может быть проложен как внутри помещения, так и на открытом воздухе, с учетом, однако, того, что солнечный свет изоляции кабеля вредит, поэтому при монтаже на открытом воздухе его обязательно необходимо от солнечного света защищать, например поместив в гофру.
Конструкция электропроводки включает в себя следующие области. Выбор правильного типа проводника, подходящий способ прокладки проводника, определение необходимого поперечного сечения. Для того, чтобы водитель правильно выполнил свою функцию, в предложении должен быть учтен ряд соображений.
Допустимая рабочая температура Механическое напряжение Допустимое падение напряжения Надлежащая функция защиты Экономика Эффекты токов короткого замыкания. Допустимая рабочая температура - это температура проводника, которая определяется для экономичного срока службы проводника или кабеля. Это зависит от изоляции, рабочих условий, текущей нагрузки, температуры окружающей среды. Если проводник, например, на улице, он также имеет эффект солнечного света. Если объединить больше проводов, они нагревают друг друга.
При монтаже допускается изгиб по радиусу не менее четырех диаметров кабеля. Поставляется в бухтах от 50 метров.
В отличие от ВВГ, кабель NYM всегда имеет только медные и только цельнопроволочные жилы (моножилы). Он достаточно удобен при обычном монтаже, поскольку имеет идеально круглое сечение, но по этой же причине его несколько неудобно закладывать в штукатурку или в бетон, в остальном похож на ВВГ.
Каждый проводник должен иметь возможность непрерывно передавать номинальный ток, чтобы проводник не перегревался. Провод нагревается в результате прохождения тока через него. Тепло проходит от проводника к окружающей среде, увеличивая температуру не только в проводнике, но и в его окружении. Провод становится теплее, чем больше ток, он будет проходить, и чем больше теплоизоляционных веществ он предотвратит передачу тепла в окружающую среду. На рисунке показано изменение теплоотдачи от сердечника проводника до окружающей среды.
Курс потепления окружающей среды, в зависимости от расстояния от центра проводника, показывает, что направление от центра теплоносителя уменьшается, температура такая же, как и температура отдаленной окружающей среды. Температура проводника стабилизируется в точке, где генерируемое тепло равно тепловой мощности. Максимально допустимая рабочая температура проводника, значения для некоторых типов изоляции.
Производство кабеля на видео:
Как отличить качественный кабель при его покупке:
СИП означает «самонесущий изолированный провод». Это означает, что СИП способен выдерживать воздействие существенных механических нагрузок. Если учесть и то, что изоляция СИПа выполнена из сшитого полиэтилена, невосприимчивого к воздействию влаги и прямых солнечных лучей, то очевидной становится сфера его использования: это уличный кабель для выполнения ЛЭП и . Он потихоньку вытесняет ранее широко использовавшиеся для этих целей неизолированные алюминиевые провода А и АС.
Температура окружающей среды. На практике таблицы используются при определении допустимого тока проводником. Рис. 1 Представление потери мощности от проводника к окружающей среде. Однако это относится к основному способу хранения проводов и кабелей, который. Допустимая токовая нагрузка проводника в конкретном способе нагружения и локальных условиях определяется из номинальной грузоподъемности тока и коэффициентов преобразования, которые учитывают отличие от основного метода хранения.
Здесь мы представляем таблицы с коэффициентами преобразования для температуры, отличной от базовой, и для группировки более одной схемы, поскольку они будут использоваться в примерах в классах электрической энергии. На практике часто используются различные таблицы, где тип и поперечное сечение проводника назначаются на конкретную входную мощность.
СИП - это алюминиевый кабель, жилы которого не имеют общей изоляции. Минимальное сечение жил СИП составляет 16 кв. мм., а максимальное - 150 кв. мм. В маркировке этого провода напрямую не указывается количество жил - приводится лишь номенклатурный номер, в котором и зашифрованы все данные.
Самые внешние механические провода напряжены. Изолированные проводники, хранящиеся в зданиях, воздуховодах или грунте, не подвергаются такому большому механическому напряжению. Шины на подстанциях должны проверяться на механические напряжения во время коротких замыканий. Всегда должно быть условие, что деформация как на растяжение, так и на изгиб меньше допустимого напряжения.
Где σ - напряжение соответствующего проводника, где допускается механическое напряжение проводника. Вышеупомянутое условие касается стандарта, устанавливая минимальные поперечные сечения для разных материалов и для разных сред. Минимальные поперечные сечения некоторых низковольтных линий показаны в табл. Минимальные сечения изолированных проводов для жилых помещений приведены в табл.
К примеру, СИП-1 - это кабель из трех жил, одна из которых - нулевая несущая. СИП-2 - это кабель из четырех жил, одна из которых - нулевая несущая. А СИП-4 имеет в своем составе четыре токоведущих жилы, механическая нагрузка на которые распределена равномерно.
Поскольку СИП - очень специфичный кабель, то для монтажа с его использованием выпускается весь спектр специальной арматуры: ответвительные и соединительные зажимы и анкерные кронштейны.

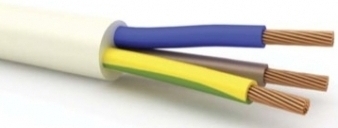

ПВС - медный провод в изоляции из винила соединительный. Оболочка изготовлена так, что заполняет собой пространство между жилами, чем придает проводу высокую прочность. Количество жил — от двух до пяти, а сечение каждой — от 0,75 до 16 кв.мм.
Диапазон рабочих температур - от -25°C до +40°C, устойчив к химическим воздействиям, допускается 100% влажность окружающей среды. Провод выдерживает многократные циклы перегибов, до 3000 раз гарантированно. Цвет оболочки белый. Цвет жил: красный, черный, оранжевый, синий, серый, коричневый, зеленый, желтый, желто-зеленый.
Провод ПВС широко применяется в быту в качестве сетевых шнуров различных бытовых приборов, например электрочайников, а также в удлинителях. Он предназначен для работы в цепях переменного тока частотой 50 Гц с напряжением до 380 вольт, поэтому провод ПВС используют и в сетях, где требуется гибкий провод для прокладки проводки систем освещения, розеток и т. д. Гибкость — одно из важнейшых достоинств этого провода.
Изоляция ПВС, как внутренняя, так и внешняя, выполнена из поливинилхлорида. Внутренняя изоляция жил, как и у ВВГ, имеет стандартную маркировку. Но жилы ПВС - многопроволочные, поэтому это очень гибкий кабель. Необходимо только учесть, что жилы ПВС при монтаже надо обязательно оконцовывать или лудить.
С учетом того, что внешний слой винила у круглого ПВС имеет толщину до нескольких миллиметров, этот кабель отлично подходит для шнуров . То есть для их «соединения» с сетью. Поэтому его и называют соединительным.
ПВС относительно хорошо выдерживает механические нагрузки. Сечение его жил варьируется от 0,75 до 16 кв. мм., поэтому этот кабель можно использовать для изготовления любых удлинителей и переносок, не эксплуатирующихся в условиях низких температур. Ведь на морозе оболочка ПВС, к сожалению, просто лопается.
ШВВП - шнур в виниловой оболочке, с жилами в виниловой изоляции, плоский. В целом этот кабель похож на ВВГ, но, в отличие от последнего, ШВВП имеет гибкие многопроволочные медные жилы. Поэтому он, как и ПВС, часто . Однако изоляция ШВВП не отличается повышенной прочностью, и ответственные нагруженные линии этим шнуром не выполняются.
Соответственно, и сечения у ШВВП бывают только небольшие: 0,5 или 0,75 кв. мм. при количестве жил, равном двум или трем. Провод по форме плоский. Данный провод может эксплуатироваться при температурах от -25°C до +70°C, и выдерживает влажность до 98%. Легко сносит воздействие химически агрессивных сред. Цвет оболочки белый либо черный. Цвет жил: голубой, коричневый, черный, красный, желтый.
Кроме слабеньких удлинителей (которые, кстати, часто становятся причиной неприятностей в хозяйстве плохо знакомых с электричеством людей), ШВВП чаще всего используется в автоматизации, для питания слаботочных систем.
Также его применяют для присоединения к сети бытовых приборов, таких как холодильники, стиральные машины, приборы личной гигиены и т. д. Он способен работать в сетях переменного тока частотой 50 Гц при напряжении до 380 вольт. Весьма гибок, что очень важно в быту.
Основная функция провода ШВВП — присоединительный шнур: на одном конце прибор, на другом — вилка.

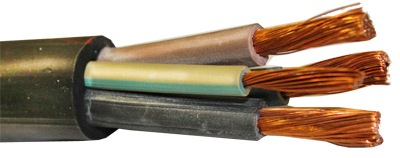

КГ - это гибкий медный резиновый кабель с многопроволочными жилами, сечение которых изменяется от 0,5 до 240 кв. мм. Число жил может составлять от одной до пяти. Резина изоляции жил — на основе натуральных каучуков.
Рабочий температурный диапазон кабеля от -60°C до +50°C при влажности до 98%. Изоляция кабеля КГ позволяет прокладывать его на открытом воздухе и даже на открытом солнечном свете. Жилы всегда многопроволочные, что и делает данный кабель гибким. Цветовая маркировка жил: голубой, черный, коричневый, желто-зеленый, серый.
КГ чаще всего используется в промышленных установках, там где необходимо обеспечить гибкий подвижный кабельный ввод.
Кабель КГ предназначен для питания переносных мобильных устройств, таких как тепловые пушки, сварочные аппараты, прожекторы и т. д., от сети переменного тока или от генераторов с частотой до 400 Гц при напряжении до 660 вольт, либо постоянным напряжением до 1000 вольт.
При монтаже допускается изгиб по радиусу не менее восьми наружных диаметров. Обычно поставляется в бухтах по 100 метров и более. Имеется модификация КГнг — в негорючей изоляции.
Очень важно, что резиновая изоляция этого кабеля даже на сильном морозе частично сохраняет свои свойства, и КГ практически всегда остается гибким, особенно если говорить о модификации ХЛ. Поэтому его часто используют для изготовления удлинителей, эксплуатирующихся в самых разных жестких условиях.

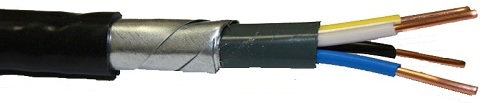

Силовой бронированный кабель с медными токопроводящими жилами, которые могут быть как однопроволочными, так и многопроволочными. От одной до шести жил сечением от 1,5 до 240 кв.мм. имеют ПВХ изоляцию и ПВХ оболочку. Особенность данного кабеля заключается в наличии между жилами и оболочкой слоя стальной двухленточной брони.
Кабель легко выдерживает температуру от -50°C до +50°C при влажности до 98%. Изоляция из ПВХ обеспечивает устойчивость к агрессивным средам. Цвет оболочки — черный. Цвет изоляции жил либо сплошной либо в сочетании основных маркировочных цветов с белым.
Бронированный кабель ВББШв предназначен для прокладки сетей электроснабжения отдельно стоящих зданий и сооружений, а также электрических установок, как под землей, так и в трубах на открытом воздухе (для защиты от солнечных лучей). Максимальное напряжение переменного тока — до 6000 вольт. Для постоянного тока применяют традиционно одножильные модификации данного кабеля.
При монтаже допускаются изгибы радиуса не менее десяти внешних диаметров кабеля. Поставляется традиционно в бухтах от 100 метров. Имеются модификации: АВББШв — алюминиевые жилы, ВББШвнг — негорючее исполнение, ВББШвнг-LS - негорючее исполнение с низким газовыделением в условиях повышенной температуры.
Плоский монтажный провод с медными однопроволочными жилами в ПВХ-изоляции и в ПВХ-оболочке. Жил может быть две или три, сечением от 1,5 до 6 кв.мм. Диапазон рабочих температур от -15°C до +50°C, допустимая влажность 98%. Стоек к агрессивным средам. Цвет оболочки белый или черный, цвет жил: белый, синий, желто-зеленый.
Предназначен для монтажа осветительных систем и проводки розеток в зданиях, при максимальном напряжении переменного тока промышленной частоты в 250 вольт. При монтаже допускаются изгибы радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 и 200 метров.
Модификация ПБППг (ПУГНП) — многопроволочные жилы, при монтаже допускается изгиб по радиусу не менее шестикратной ширины. Модификация АПУНП — алюминиевые цельнопроволочные (только цельнопроволочные) жилы.

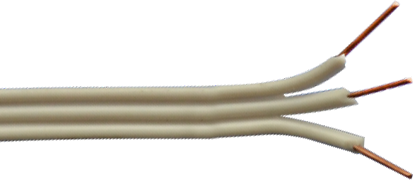

Плоский провод с однопроволочными медными жилами в ПВХ-изоляции с разделительными междужильными вставками. Жил может быть две либо три. Сечение жил от 0,75 до 6 кв.мм. Провод допускается эксплуатировать в температурном диапазоне от -50°C до +70°C.
Изоляция стойка к воздействиям агрессивных сред и к вибрациям, не поддерживает горение, а допустимая влажность окружающей среды составляет 100%. Цвет изоляции традиционно белый, дополнительной защитной оболочки не требуется.
Провод ППВ предназначен для монтажа стационарных осветительных систем и бытовых сетей электрификации, которые прокладываются внутри зданий. Максимальное напряжение составляет 450 вольт при переменном токе частотой до 400 Гц. При монтаже допускается изгиб радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 метров. Модификация АППВ — с алюминиевыми жилами.
Алюминиевый одножильный провод круглого сечения в ПВХ изоляции. Встречается как многопроволочный, так и однопроволочный. Многопроволочная токопроводящая жила может иметь сечение от 25 до 95 кв.мм, а однопроволочная — от 2,5 до 16 кв.мм. Диапазон рабочих температур довольно широк — от -50°C до +70°C.
Изоляция устойчива к воздействиям агрессивных сред, а сам провод устойчив к вибрациям. Допускается влажность до 100%. Изоляция белого цвета.
Провод АПВ применяется при монтаже распределительных щитов, силовых сетей, осветительных систем, электрооборудования, например станков. Может работать под напряжением до 750 вольт при переменном токе частотой до 400 Гц, или при постоянном токе с напряжением до 1000 вольт.
Прокладка допускается в закрытых помещениях, либо вне помещений, но с обязательным условием — с защитой от прямых солнечных лучей, в трубе, в гофре, в специальном канале и т. д. При монтаже допустим изгиб радиусом не менее десятикратного диаметра провода. Поставляется в бухтах от 100 метров.

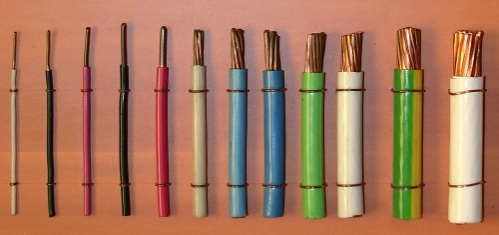

Медный одножильный провод круглого сечения в ПВХ-изоляции. Минимальное количество проволок в жиле — одна, минимальное сечение одной проволоки составляет 0,5 кв.мм. Многопроволочная жила может иметь сечение от 16 до 120 кв.мм, а однопроволочная — от 0,5 до 10 кв.мм.
Диапазон допустимых эксплуатационных температур — от -50°C до +70°C, изоляция стойка к химическим воздействиям, провод устойчив к механическим вибрациям, допустимая влажность — до 100%. Цвет изоляции может быть разным: красный, белый, синий, черный, желто-зеленый.
Применяется для электрификации в различных сферах, начиная с монтажа распределительных щитов и осветительных систем, заканчивая намоткой обмоток трансформаторов для бытовых нужд. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.
Прокладывают либо в помещениях, либо во внешних условиях, но в защитных трубах, гофрах, либо в кабельных каналах. Недопустима открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей.
Радиус изгиба не менее десятикратного диаметра провода. Поставляется в бухтах от 100 метров. Провод АПВ является модификацией провода ПВ1, но только с алюминием в качестве материала жилы.

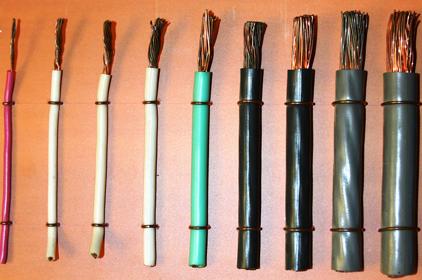

Медный одножильный провод круглого сечения в ПВХ-изоляции. Многопроволочная жила провода может иметь сечение от 0,5 до 400 кв.мм. Диапазон безопасных рабочих температур — от -50°C до +70°C, изоляция стойка к воздействиям агрессивных сред, допустимая влажность — до 100%. Цвет изоляции может быть разным: красный, синий, белый, черный, желто-зеленый.
Применяется для электрификации в различных сферах: монтаж распределительных щитов, проводка осветительных систем, электропроводка для питания оборудования в промышленных цехах и т. д., то есть там, где требуется многократный изгиб. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.
Провод ПВ3 прокладывают либо в помещениях, либо во внешних условиях, но в защитных трубах, гофрах, либо в кабельных каналах. Идеален при прокладке проводки по стоякам в домах. Кроме того, этот провод популярен в автомобильном тюнинге. Недопустима открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей. Радиус изгиба не менее пятикратного диаметра провода. Поставляется в бухтах от 100 метров.
Надеемся, что данная статья помогла вам получить общее представление о наиболее распространенных электрических проводах, об их характеристиках и областях применения, и теперь вы сможете без труда правильно подобрать провод подходящего типа для своих нужд.
Мы все так привыкли к электричеству, что вспоминаем о нем, только если оно пропадает. И тот факт, что электроэнергия может нести не только комфорт, но и немалую опасность как-то тоже ускользает от постоянного внимания. Между тем, в России только за прошлый год по причине неисправностей электрооборудования возникло 15% пожаров. Только вдумайтесь - 147 раз огонь возникал от неисправной электропроводки или перегоревшего чайника. Чуть ли не через день!
Посему при выборе кабеля для домашней электропроводки необходимо соблюдать три правила: во-первых - безопасность, во-вторых - безопасность, и в третьих - снова безопасность. Только такой подход вселяет надежду на то, что в один кошмарный день короткое замыкание в проводке не превратит семейное гнездо в кучку пепла.
Типы кабелей
Сразу установим рамки - разговор пойдет о кабелях, рассчитанных на напряжение 220/380 Вольт для бытового применения. Не будем обсуждать саморегулирующиеся кабели для теплого пола, телевизионные или компьютерные сетевые кабели - только те, по которым подается питающее напряжение в дома или квартиры. Они могут быть:
- Медными или алюминиевыми. Сопротивление меди меньше, чем у алюминия. Это значит, что по проводу одинакового сечения медный кабель способен пропустить больший ток и, соответственно, большую мощность. Медный кабель долговечнее. Но медь дороже алюминия и медный кабель, соответственно, тоже.
- Одножильными или многожильными. Одножильный кабель жесткий, он используется в ситуациях, когда не придется часто менять его форму - к примеру, для скрытой проводки. Многожильный кабель мягче, он выдерживает многократные перегибы. Кабеля такого типа применяются для открытой проводки - это все шнуры подключения к электросети бытовых приборов и электронной аппаратуры, всяческие удлинители и переноски. Важно знать, что современные правила электробезопасности требуют, чтобы любой, даже самый маломощный кабель имел как минимум двойную электрическую изоляцию. То есть - каждый провод должен быть изолирован отдельно, а затем они оба заключены в еще одну изолирующую оболочку.
Использовать ли для электропроводки медный или алюминиевый кабель - определяется индивидуально. Есть важное правило - эти материалы следует соединять друг с другом только через клеммник. Они составляют гальванопару, если сделать скрутку, то она неизбежно окислится. Вариантов последующих событий всего два - или контакт потеряется, или начнет греться, создавая условия для возгорания. Лучше всего взять за правило - начали делать проводку из меди, из меди ее и нужно делать до конца. То же самое относится и к алюминию.
Расчет необходимого сечения кабеля
Для начала нужно подсчитать мощность электроприборов в каждом помещении. Сумма этих величин позволит определить параметры входящего в дом кабеля. Вовсе необязательно, чтобы разводка по дому велась кабелем такого же большого сечения. Гораздо рациональнее завести его на клеммник, а уже оттуда через автоматы распределить по помещениям кабелем нужного сечения. Выбирают площадь сечения кабеля по таблице, округляя рассчитанные значения мощности в большую сторону и добавляя процентов 20 запаса.
|
Алюминевые жилы |
Сечение кабеля, мм2 |
Медные жилы |
||||
|
Мощность, кВт |
Мощность, кВт |
|||||
Глядя на таблицу легко убедиться, что медный кабель сечением 2 мм 2 , то есть диаметром приблизительно 0,7 мм, выдерживает 19 Ампер, что соответствует 4,3 кВт мощности при напряжении 220 Вольт, а алюминиевый - всего 14 Ампер, то есть 3,1 кВт. Задавшись необходимой мощностью, легко определить нужное сечение.
Кабели для скрытой проводки внутри помещений
Наименования марок кабелей состоят из двух частей - аббревиатуры из начальных букв материалов, из которых он изготовлен, и чисел. Первое число - число жил в кабеле, второе - площадь сечения каждой жилы. К примеру, АВВГ 4х2,5 - это кабель с четырьмя алюминиевыми жилами сечением 2,5 мм 2 в виниловой изоляции и с виниловым покрытием, не имеющий брони. Электрики называют такие кабели «голыми». Буква «А» на первом месте обозначает, что жилы кабеля изготовлены из алюминия. Если ее нет - значит, кабель медный.
Для монтажа электропроводки в обычном сухом помещении - гостиной, спальне, кухне используются кабели следующих марок:
- Кабель ВВГ - круглый или плоский кабель для прокладки внутри помещений с нормальной влажностью. Проводники медные, одножильные. Исполнение ВВГнг - негорючий, не распространяет горение при монтаже в пучках. Исполнение ВВГнг-LS - негорючий, с низким дымовыделением. Эти типы кабелей безопаснее всех. Количество жил в кабеле - от 1 до 4.
- Кабель АВВГ - круглый или плоский кабель для прокладки внутри помещений с нормальной влажностью. Проводники алюминиевые, одножильные. Горению не подвержен. Количество жил в кабеле - от 1 до 4.
- Кабель NYM - круглый кабель с одножильными медными проводниками. Негорюч. Аналог отечественного кабеля ВВГнг.
- Кабель ПВС - круглый кабель с многожильными медными проводниками.
- Кабель ШВВП - плоский кабель с медными многопроволочными проводниками. Максимальное сечении кабеля ШВВП - 0,75 мм 2 . Используется для для подключения электроники и бытовой техники.
Выбор любого из этих кабелей определяется, в основном, личными пристрастиями. Некоторые мастера любят всю внутреннюю проводку укладывать одножильным кабелем, другие - многожильным. Важно только, чтобы сечение кабеля соответствовало потребляемой в помещении мощностью.
Если проводка открытая, то на выбор кабеля может повлиять его цвет. Так, ВВГ всегда черный, NYM - серый, ПВС - оранжевый или белый. Кабель ШВВП чаще всего белый, но можно найти и другие цвета.
В деревянных домах обычно прокладывается открытая проводка. Но в этом случае необходимо использовать только негорючие кабели NYM, ВВГнг или ВВГнг-LS, не обращая внимания на цвет. Кроме того, кабель всегда можно уложить в пластиковый кабельный канал, а уж его-то покрасить в тот цвет, который нужен. Больше того, выпускаются кабельные каналы с фактурой и цветом натурального дерева, под сосну или дуб.
Кабели для электропроводки вне помещений
Подвод электроэнергии к дому под землей осуществляется только кабелями, специально предназначенными для этой цели. Чаще всего это АВББШВ с алюминиевыми проводниками или ВББШВ - с медными. Главная особенность - наличие брони из стальной ленты, навитой поверх второго слоя изоляции. Броня также защищена резиновым покрытием. Такая конструкция кабеля выдерживает долговременное воздействие грунтовых вод и защищает его от случайных механических повреждений от подвижек грунта или неосторожных земляных работ.
Для прокладки по стене или крыше вполне годится кабель ВВГ или АВВГ. Изоляция проводников этих марок кабеля не боится солнечного ультрафиолета, тепла и мороза.
Электропроводка бани или сауны
В этих помещениях всегда повышенная влажность. Во избежание коротких замыканий не рекомендуется устанавливать розетки в парилке и мыльне. В особом кабеле нуждается только проводка в парной. Он должен выдерживать температуру не ниже 180 градусов. Для этой цели можно использовать отечественный теплостойкий кабель марок ПВКВ или РКГМ с кремнийорганической изоляцией. Проводка выполняется с заземлением. Светильники и печь (если она электрическая) должны иметь исполнение не ниже IP54. Заземление всех электроприборов в этих помещениях обязательно.
На что обращать внимание при покупке кабеля?
На каждой бухте кабеля имеется бирка с указанием его марки, завода-производителя, ГОСТа или ТУ, согласно которым кабель изготовлен. Кроме того, марка кабеля и сечение проводников напечатано на самой поверхности кабеля по всей его длине. Если таких данных нет - покупать этот кабель нельзя ни в коем случае. Существуют такие марки кабеля, к примеру, ПУНП, ПУНГП, ПБПП, ПУВП, которые впрямую запрещены для использования по причине их высокой пожароопасности. Неспециалисту отличить их по внешнему виду от рекомендованных достаточно сложно. Да, они стоят дешевле. Но никакая страховая компания не выплатит компенсации, если на пожарище найден кусок такого кабеля.
Мало того, мелкие производители снижают цену своей продукции, уменьшая сечение проводников и толщину изоляции. В результате, кабель даже рекомендованной здесь марки может оказаться крайне опасным. Чаще всего грешат этим китайские фабрики. Они наловчились заменять медные проводники на алюминиевые, но омедненные. Внешне они выглядят совсем как медные, только вот электрический ток проводят, как алюминиевые... Подобной продукцией чаще всего и торгуют многочисленные строительные рынки. Использовать этот товар следует крайне осторожно. И уж, во всяком случае, не укладывать этим кабелем проводку в родовом гнезде.
