Длина и расстояние Масса Меры объема сыпучих продуктов и продуктов питания Площадь Объем и единицы измерения в кулинарных рецептах Температура Давление, механическое напряжение, модуль Юнга Энергия и работа Мощность Сила Время Линейная скорость Плоский угол Тепловая эффективность и топливная экономичность Числа Единицы измерения количества информации Курсы валют Размеры женской одежды и обуви Размеры мужской одежды и обуви Угловая скорость и частота вращения Ускорение Угловое ускорение Плотность Удельный объем Момент инерции Момент силы Вращающий момент Удельная теплота сгорания (по массе) Плотность энергии и удельная теплота сгорания топлива (по объему) Разность температур Коэффициент теплового расширения Термическое сопротивление Удельная теплопроводность Удельная теплоёмкость Энергетическая экспозиция, мощность теплового излучения Плотность теплового потока Коэффициент теплоотдачи Объёмный расход Массовый расход Молярный расход Плотность потока массы Молярная концентрация Массовая концентрация в растворе Динамическая (абсолютная) вязкость Кинематическая вязкость Поверхностное натяжение Паропроницаемость Паропроницаемость, скорость переноса пара Уровень звука Чувствительность микрофонов Уровень звукового давления (SPL) Яркость Сила света Освещённость Разрешение в компьютерной графике Частота и длина волны Оптическая сила в диоптриях и фокусное расстояние Оптическая сила в диоптриях и увеличение линзы (×) Электрический заряд Линейная плотность заряда Поверхностная плотность заряда Объемная плотность заряда Электрический ток Линейная плотность тока Поверхностная плотность тока Напряжённость электрического поля Электростатический потенциал и напряжение Электрическое сопротивление Удельное электрическое сопротивление Электрическая проводимость Удельная электрическая проводимость Электрическая емкость Индуктивность Американский калибр проводов Уровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицах Магнитодвижущая сила Напряженность магнитного поля Магнитный поток Магнитная индукция Мощность поглощенной дозы ионизирующего излучения Радиоактивность. Радиоактивный распад Радиация. Экспозиционная доза Радиация. Поглощённая доза Десятичные приставки Передача данных Типографика и обработка изображений Единицы измерения объема лесоматериалов Вычисление молярной массы Периодическая система химических элементов Д. И. Менделеева
Поскольку плазма внутри токамака при температуре в миллионы градусов, можно представить, что произойдет, если эта плазма коснется стенок аппарата или выйдет во внешнюю среду. Причина в том, что плотность плазмы очень низкая. Так что в токамаке очень мало горячего материала. Если он касается ваших стен, почти ничего не происходит с ними: только плазма остывает во времени и возвращается к тому, чтобы быть газом. Таким образом, возможная авария с камеры-камеры не приведет к опасным радиоактивным утечкам.
Экспериментальная часть также затрагивает эти же проблемы в сочетании с теоретической. Это небольшое устройство по сравнению с гигантами по всему миру, но размер дает преимущества: гораздо дешевле заставить его работать, и поэтому вы можете повторять эксперимент столько раз, сколько хотите, пока не сможете прийти к выводу о теории или теста.
1 ампер на метр [А/м] = 0,01 ампер на сантиметр [А/см]
Исходная величина
Преобразованная величина
ампер на метр ампер на сантиметр ампер на дюйм абампер на метр абампер на сантиметр абампер на дюйм эрстед гильберт/сантиметр ампер на миллиметр миллиампер на метр миллиампер на дециметр миллиампер на сантиметр миллиампер на миллиметр микроампер на метр микроампер на дециметр микроампер на сантиметр микроампер на миллиметр
Магнитная индукция поля. Физика явлений
Для получения плазмы аппарат поднимает температуру этого газа до примерно 1, 5 млн. Градусов Цельсия. Плазма выживает в течение 15 миллисекунд, достаточно долго, чтобы проводить исследования группы. Металлическая трубка перед токамаком. Через него можно видеть светимость плазмы внутри устройства.
То, что делается в этих экспериментальных исследованиях, - это измерение основных параметров плазмы, таких как температура, плотность и типы загрязняющих примесей, чтобы можно было установить диагноз и, таким образом, иметь возможность тестировать некоторые методы и анализировать их результаты, что может, затем сравниваются с измерениями, полученными в других токамаках, или с теоретическими результатами.
Линейная, поверхностная и объемная плотность тока
Введение
Заряды, помещенные в электростатическое поле с разностью потенциалов приходят в движение. Это движение называется электрическим током, который определяется как направленное (упорядоченное) движение заряженных частиц через любое поперечное сечение проводящей среды. Величина этого тока зависит от сопротивления проводящей среды этому движению зарядов, которое, в свою очередь, зависит от поперечного сечения проводника.
Изучение частиц, составляющих плазму, важно, потому что всегда присутствующие примеси наносят ущерб энергии: если есть слишком тяжелые частицы, они поглощают энергию, которая должна идти на светлые, которые представляют интерес. Однако примеси также предоставляют информацию о плазме, поскольку ионизированный водород, основной состав плазмы, является очень плохим источником информации. Причина в том, что эта информация исходит от света, испускаемого электронами атомов, когда они меняют энергию, - но водород имеет только один электрон, так что его ионизированная версия не имеет электрона, чтобы испускать этот свет.
Следует отметить, что в электротехнике основные физические величины, то есть единица измерения силы электрического тока ампер и единица измерения электрического заряда кулон часто бывают связаны между собой с помощью единицы длины - метра. И это неспроста. Заряд, который протекает через поперечное сечение проводящей среды, часто бывает распределен неравномерно. Поэтому вполне естественно было бы определять поток заряженных частиц через единичное поперечное сечения или единичную длину, иными словами определять плотность тока. В этой статье мы сравним электрический ток и плотность тока, а также рассмотрим важность достижения, поддержания и измерения необходимой плотности тока в различных областях электротехники и электронной техники.
Группа началась с прибытия профессора Саканака был одним из бразильских физиков за границей, который проф. С ним пришли несколько других, как Проф. Саканака хотел работать с плазмой и, таким образом, основал первую теоретико-экспериментальную группу в Бразилии, основной задачей которой было изучение этого вопроса.
Также в этот начальный период, в экспериментах под руководством проф. Шуко Айхара, а затем профессора Хосе Буснардо Нето и Аруи Маротта, группа выпустила первый плазменный резак в Бразилии, инструмент, который имеет несколько промышленных применений. Но остальной мир - в основном европейский и японский - продолжал верить в токамаков.
Определения
Электрический ток
Электрический ток I определяется как направленное движение электрических зарядов вдоль линии (например, тонкого провода), по поверхности (например, по листу проводящего материала) или в объеме (например, в электронной или газоразрядной лампе). В СИ единицей измерения электрического тока является ампер, определяемый как поток электрических зарядов через поперечное сечение проводника со скоростью один кулон в секунду.
Бразилия настаивала на этой линии и теперь единственная страна в Южном полушарии, которая инвестирует в строительство и техническое обслуживание токамаков. Одним из основных экспериментов в этой линии является Национальный эксперимент по синтезу зажигания.
Поле - это физический инструмент, который связывает каждую точку пространства с физической величиной, это поле зависит от положения и времени.
- Когда поле не зависит от положения, оно называется однородным.
- Когда поле не зависит от времени, оно считается стационарным.
Объемная плотность тока
Плотность тока (называемая также объемной плотностью тока) представляет собой векторное поле в трехмерном проводящем пространстве. В каждой точке такого пространства плотность тока представляет собой полный поток электрических зарядов в единицу времени, проходящий через единичное поперечное сечение. Обозначается объемная плотность векторным символом J . Если мы рассмотрим обычный случай проводника с током, то ток в амперах делится на поперечное сечение проводника. В СИ объемная плотность тока измеряется в амперах на квадратный метр (А/м²).
Скалярное поле характеризуется только значением, например, температурой. Векторное поле характеризуется данными нормы, направления и направления, как скорость ветра. Нас будет интересовать только магнитное поле и, более конкретно, его единство. Магнитное поле представляет собой поле силы, обычно создаваемое магнитами, земными полюсами, а также электрическими токами. Интенсивность поля уменьшается по мере увеличения расстояния до источника.
Первый метод состоит в том, чтобы сделать анализ размеров из важной формулы: сила Лоренца. Второй метод не является научно строгим, но он всегда спасет вас, если вы забудете формулу, подобную той, которая используется в первом методе, или сэкономите время на экзамене!

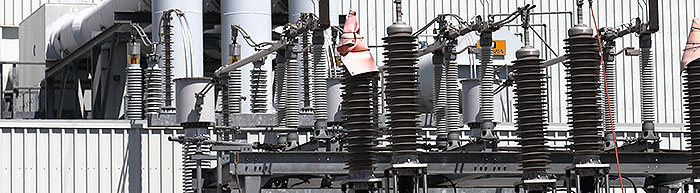

Например, если по мощной шине электрической подстанции с поперечным сечением 3 х 33,3 мм = 100 мм² = 0,0001 м² течет ток 50 ампер, то плотность тока в таком проводнике будет составлять 500 000 А/м².
Линейная плотность тока
Иногда в электронных устройствах ток течет через очень тонкую пленку металла или тонкий слой металла, имеющий переменную толщину. В таких случаях исследователей и конструкторов интересуют только ширина, а не общее поперечное сечение таких очень тонких проводников. В этом случае они измеряют линейную плотность тока - векторная величину, равную пределу произведения плотности тока проводимости, протекающего в тонком слое у поверхности тела, на толщину этого слоя, когда последняя стремится к нулю (это определение по ГОСТ 19880-74). В Международной системе единиц (СИ) линейная плотность тока измеряется в амперах на метр и в системе СГС в эрстедах. 1 эрстед равен напряжённости магнитного поля в вакууме при индукции 1 гаусс. Иначе линейную плотность тока определяют как ток, приходящийся на единицу длины в направлении, перпендикулярном току.
Сегодня сегодня годовщина рождения одного из величайших изобретателей истории. Американцы считают его самым важным инженером-электриком всех времен. К сожалению, Тесле не удалось насладиться его идеями: каждый раз, когда он был лишен заработанных заработка. Фигура, которая все еще ждет такого восхищения и даже некоторой легенды немного «границы».
Тесла известен своим революционным вкладом в области электромагнетизма: его патенты и его теоретические работы лежат в основе современной электрической системы, а двигатели переменного тока - его изобретение. Это был четвертый из пяти детей. Тесла мог бы получить Нобелевскую премию по физике не менее двух раз. Для изобретения беспроводного телеграфа и для асинхронного двигателя оба были изобретены независимо двумя итальянцами, соответственно, которые, помните, запатентовали его работу в Соединенном Королевстве и Галилео Феррари.
Например, если ток величиной 100 мА течет в тонком проводнике шириной 1 мм, то линейная плотность тока равна 0,0001 A: 0,001 m = 10 ампер на метр (А/м). Линейная плотность тока обозначается векторным символом А .
Поверхностная плотность тока
Линейная плотность тока тесно связана с понятием поверхностной плотности тока , которая определяется как сила электрического тока, протекающего через поперечное сечение проводящей среды единичной площади и обозначается векторным символом K . Как и линейная плотность тока, поверхностная плотность тока также является векторной величиной, модуль которой представляет собой электрический ток через поперечное сечение проводящей среды в данном месте, а направление перпендикулярно к площади поперечного сечения проводника. Такой проводящей средой может быть, например, проводник с током, электролит или ионизированный газ. В системе СИ плотность тока измеряется в амперах на квадратный метр.
С детства в маленькую деревушку Смильяна на освящение в качестве изобретателя в Америке, из мучительных отношений с Эдисоном, первым работодателем, а затем соперником. В этой биографии Тесла признает, что с детства он обладал синестетическими способностями, широко распространенными среди населения в довольно широком диапазоне и уже описанными нейробиологом Александром Лурией на другом пациенте, описанном как человек, который ничего не забыл. Эта способность, он рассказывает в своей автобиографии, спасла его бесчисленное множество раз: он интуитивно, не думая, как решать сложные головоломки и выбраться из опасных ситуаций, прежде чем принимать какие-либо причины.
Вектор или скаляр?
Отметим, что в отличие от векторной плотности тока, сам ток является скалярной величиной. Это можно объяснить тем фактом, что ток определяется как количество зарядов, перемещающихся в единицу времени ; поэтому было бы нецелесообразно добавлять направление к величине, представляющей количество в единицу времени. В то же время, плотность тока рассматривается в объеме с множеством поперечных сечений, через которые проходит ток, поэтому имеет смысл определять плотность тока как вектор или как векторное пространство. Можно также отметить, что плотность тока является вектором в связи с тем, что это произведение плотности заряда на скорость его перемещения в любом месте пространства.
Динамические головки и микрофоны
Можем ли мы представить себе нашу жизнь без дистанционного управления телевизором? Мы должны поблагодарить Никола Теслу за то, что это стало возможным. Тесла изобрел, ожидал или способствовал разработке сотен технологий, которые играют большую роль в нашей повседневной жизни - таких как дистанционное управление, неоновые и флуоресцентные лампы, беспроводная передача, компьютеры, смартфоны, лазерные лучи, рентгеновские снимки, робототехника, Интернет и т.д.
Однажды он писал: «Моя мать была изобретателем приманки». Он изобрел и построил множество инструментов и приборов и прислушался к дизайну с помощью пряжи, соткающейся сам по себе. Тесла признает, что она многим обязана своим родителям за свои изобретательные способности.
Плотность тока в электротехнике и электронике
Высокая линейная плотность тока в проводах приводит к неприятным последствиям. Все проводники электрического тока имеют конечное сопротивление, из-за которого при протекании тока они нагреваются и рассеивают энергию в форме тепла. В связи с этим плотность тока должна поддерживаться невысокой, чтобы проводник при эксплуатации не нагревался выше допустимой температуры и, тем более, не расплавлялся. Перегрев может привести к разрушению изоляции или изменению электрических свойств, например, из-за образования оксидного слоя. Такой оксидный слой уменьшает поперечное сечение проводника, что, в свою очередь, ведет к еще большему увеличению плотности тока через проводник.
Тесла жил в Нью-Йорке в течение 60 лет, на углу 40-й и 6-й авеню, в центре Манхэттена. Сайт был назван «Угол Никола Тесла» и отмечен дорожной меткой. Сегодня они широко используются в радио, телевизорах и других электронных устройствах и могут использоваться для беспроводной передачи. Тесла является «производной единицей международной системы», которая используется для измерения магнитной индукции, то есть плотности магнитного потока.
Объект включал башню с именем, высотой 185 футов, с 65-футовым медным купольным передатчиком сверху. Цель Тесла состояла в том, чтобы использовать башню для передачи сигналов и общения по всему миру. Благодаря молодой работе Теслы, беспроводная передача энергии стала реальностью. Тесла не был бизнесменом, и в своей автобиографии он признался, что не заинтересован в деньгах, поэтому он материально пострадал, несмотря на свои достижения и 1 миллион долларов, заработанные за первые 40 лет жизни. Он потерял финансовую поддержку от Моргана, который чувствовал, что не может использовать концепцию беспроводной власти Теслы, и продал свои активы, чтобы компенсировать потери права выкупа на Башне Варденлиффе.
Линейная плотность тока широко используется при расчете и конструировании электронных и электрических систем. Она важна, например, при расчете интегральных микросхем, плотность элементов которых (количество элементов на единицу объема) постоянно повышается. Несмотря на то, что каждый элемент потребляет весьма малые токи, плотности тока в микросхеме могут быть очень высокими для достижения максимально возможного количества элементов в одной микросхеме. На заре развития микроэлектроники количество элементов в интегральных схемах удваивалось каждый год. Сейчас (в 2016 году) оно удваивается приблизительно раз в два года. Эта закономерность называется Законом Мура по имени одного из основателей Intel, который в 1965 году пришел к выводу об экспоненциальном росте производительности вычислительных устройств и сделал соответствующий прогноз на ближайшие десять лет. Позже, в 1975 году, Мур пересмотрел свой прогноз и предсказал, что производительность микропроцессоров будет удваиваться каждые два года.
Поверхностная плотность тока
Затем имущество было продано кинокомпании. Его давно заброшенная лаборатория в Лонг-Айленде скоро станет музеем. Некоммерческая организация собрала достаточно денег, чтобы купить заброшенную башню Варденклиффа. Группа планирует восстановить здание и превратить его в музей и учебный центр.
Тесла полагает, что он сначала останавливается, рассчитывая на ископаемое топливо и уходит в будущее с нулевым уровнем выбросов, тем лучше. Автомобили и электрические батареи, а также производство и хранение чистой энергии - это явления, которые уже существуют сами по себе, но в совокупности их влияние больше. И это будущее, которое мы хотим.

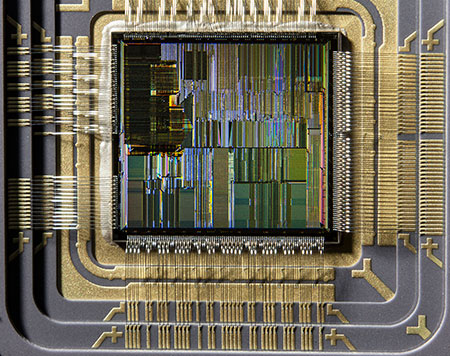

Например, в выпущенном в 1971 году четырехбитном микропроцессоре Intel 4004 было всего 2300 транзисторов на кристалле площадью 3х4 мм или 12 кв. мм, что составляло всего около 200 транзисторов на квадратный миллиметр. Для сравнения, в выпущенном в 2013 году 12-ядерном микропроцессоре Power8 4,2 миллиарда транзисторов располагаются на кристалле размером 650 кв. мм. То есть на каждом кв. миллиметре расположено около 6,5 млн. транзисторов. При этом каждый транзистор потребляет определенный, хоть и весьма малый ток. Поскольку все они расположены в очень малом объеме, во весь рост встает проблема охлаждения таких микросхем.
Отец был сербским православным священником, его мать была изобретателем и имела некоторые патенты. Он учился в Карлштадте, затем поступил в Политехникум в Граце в Австрии, где получил степень бакалавра по математике, физике, машиностроению и электротехнике и, наконец, в Пражском университете, где получил докторскую степень по физике, но теперь его интерес стал определенно для электричества.
И он был пионером во многих других областях, по крайней мере, с идеями, которые не всегда приводили к полному достижению: он изобрел флуоресцентную лампу, фонариковую лампу, турбину «Тесла» без лопасти, которая использовала спиральный поток пара, индукционная катушка, которая, как он полагала, применима к электрическому зажиганию двигателей вспышки, модулированной радиосвязи, вертикальному взлетному самолету, дистанционному дистанционному управлению, применяемому для моделей кораблей, мысли о межпланетной связи, радаре, спутники, дистанционная передача электромагнитной энергии, магнитно-резонансная томография и другие виды использования; он зарегистрировал более 700 патентов, но он также был провидцем со слишком многими идеями, которые не всегда приносили плоды и иногда тянули его к суду.
На переменном токе, особенно на высоких частотах, проводящая зона проводов находится только в их поверхностном слое, в результате чего увеличивается плотность тока в проводах, что приводит к потерям энергии на нагрев или даже на расплавление провода. Это явление уменьшения амплитуды электромагнитных волн по мере их проникновения вглубь проводника называется скин-эффектом или поверхностным эффектом . Для уменьшения потерь на высоких частотах проводники покрывают серебром или золотом - материалами с малым удельным сопротивлением. Также часто вместо одного толстого провода используют несколько (от трех до тысячи и более) изолированных тонких проводов (литцендрат). В частности, именно литцендратом наматывают катушки индуктивности в индукционных печах.
Сам Рентген поздравил его с качеством своих образов, и он написал «Рентгенные лучи» на своих тарелках. Это стало его мечтой, «беспроводной» транспорт энергии на расстоянии мог обеспечить энергию для всей планеты. Он включал 200 лампочек на расстояниях 40 километров, даже ручной. Однако расхождения в использовании башни убедили Моргана снять финансирование, проект был приостановлен, и была разрушена незавершенная башня. Похоже, что, хотя Тесла мечтал предоставить свободную энергию, которую каждый мог использовать, Морган, финансовый человек, задавался вопросом, как это может быть Измерьте, а затем заплатите, энергичную энергию!
При высоких плотностях тока происходит реальное перемещение материалов в соединениях, называемое электромиграцией . Такое перемещение вызвано дрейфом ионов материла, возникающем вследствие обмена количеством движения при столкновениях между носителями проводимости и атомной решеткой проводника. Эффект электромиграции играет существенную роль в тех случаях, когда токи имеют большую плотность, например, все в той же микроэлектронике, о которой говорилось выше. Чем большая достигнута плотность больших интегральных микросхем, тем более заметен этот эффект. В результате электромиграции может произойти как полное разрушение проводника, так и возникнуть новый проводник там, где его не должно быть, то есть происходит короткое замыкание. Таким образом, повышенная плотность тока приводит к уменьшению надежности интегральных схем. При конструировании микросхем обычно учитывают влияние электромиграции, поэтому современные микросхемы большой степени интеграции редко выходят из строя по этой причине.
Термин «плотность тока» или, более конкретно, поверхностная плотность тока в мА/см², вырабатываемая единичной площадью фотоэлемента солнечной батареи, часто используется в описании характеристик солнечных батарей. Плотность тока короткого замыкания фотоэлемента является важной характеристикой эффективности преобразования солнечной энергии в электрическую. Такой подход полезен для сравнения солнечных батарей различных изготовителей. В то время, как напряжение солнечной батареи определяется количеством индивидуальных фотоэлементов, ток, отдаваемый батареей, зависит главным образом от площади поверхности батареи, освещаемой солнечным светом, и эффективности фотоэлементов. Фотоэлементы часто выпускаются размером 100×100 мм = 100 см² и позволяют получить ток 3,5 А или плотность тока 3,5: 100 = 35 мА/см² от каждого фотоэлемента. Отметим, что определение поверхностной плотности тока в фотоэлементах отличается от приведенного выше определения поверхностной плотности тока.
Плотность тока является одной из основных характеристик, определяющих качество изделий с гальваническим покрытием хромом и другими металлами. При хромировании на изделие из металла или пластмассы наносится тонкий слой хрома, который обладает декоративными свойствами и высокой стойкостью к коррозии. Хромирование используется также для увеличения твердости и износостойкости поверхностей и для уменьшения трения и повышения стойкости к коррозии в парах трения, работающих в жестких условиях. Также хромирование применяется для наращивания изношенных поверхностей деталей с целью восстановления их исходных размеров.

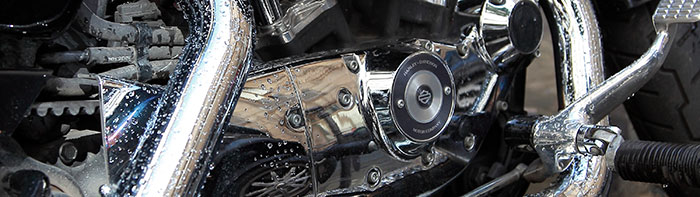

Для использования в автомобильной промышленности на стальные изделия наносят несколько гальванических покрытий, которые обеспечивают стойкость деталей к изменениям температуры и влажности при эксплуатации на открытом воздухе. Обычно используется тройное покрытие: первый слой меди, затем никель и, наконец, хром. Температура и плотность тока в ванне влияет на однородность хромового покрытия, что обеспечивает его чистоту, и, следовательно, отражающую способность.
Измерение плотности тока
Гальваническая ванна, в которой наносятся покрытия металлами - как раз то место, где необходимо измерять плотность тока в жидкой проводящей среде - электролите в гальванической ванне. При этом необходимо рассчитать или измерить площадь поверхности покрываемой металлом детали, а также измерить ток, протекающий в ванне от анода к детали. Выпускаются приборы, позволяющие непосредственно измерить плотность тока в любой точке ванны. Они позволяют работникам гальванического цеха точно измерить как идет процесс покрытия металлом в каждой точки изделия. Измеритель плотности тока электролита чаще всего состоит из датчика с маленькой тороидальной катушкой и измерительного блока с дисплеем, который измеряет ток, индуцированный в катушке током в электролите внутри нее. Процессор таких приборов определяет значение плотности тока в точке измерения исходя из измеренного тока и площади катушки и выводит его на дисплей прямо в А/фут² или A/дм².

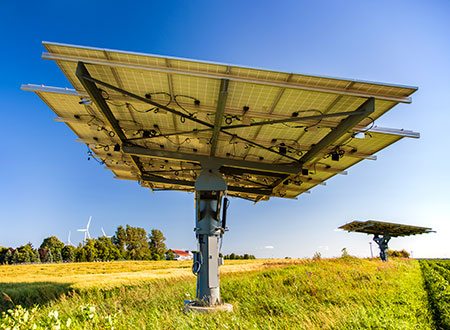

Еще одним примером измерения плотности тока являются солнечные батареи. Обычно плотности токов короткого замыкания распределены неравномерно по поверхности фотоэлементов. Различия в плотностях тока могут быть обусловлены различными сроками существования носителей в фотоэлементе, различными расстояниями до выводов и другими факторами. Исследователям интересно получить карту распределения плотностей токов по всей площади фотоэлемента. Для измерения плотности тока фотоэлемент освещают очень узким потоком электронов или лучом света, который сканирует поверхность фотоэлемента. При этом регистрируется возникающий фототок. Таким образом создается карта плотностей тока, которую в дальнейшем можно использовать для оптимизации устройства.
Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.
Общие сведения
Удивительным образом идеи одного человека могут повлиять на последующее развитие человеческого общества в целом. Таким человеком был Майкл Фарадей, не слишком разбирающийся в хитросплетениях современной ему математики, но прекрасно понимающий физический смысл известных к тому времени сведений о природе электричества и магнетизма благодаря выдвинутой им концепции полевых взаимодействий.
Существованию современного общества, основанного на использовании электричества, магнетизма и электродинамики, мы обязаны целой плеяде замечательных учёных. Среди них надо отметить Ампера, Эрстеда, Генри, Гаусса, Вебера, Лоренца и, безусловно, Максвелла. В конечном итоге они свели науку об электричестве и магнетизме в единую картину, которая послужила основой целой когорте изобретателей, создавших своими творениями предпосылки для появления современного информационного общества.
Мы живём в окружении электродвигателей и генераторов: они наши первые помощники на производстве, на транспорте и в быту. Любой уважающий себя человек не мыслит существования без холодильника, пылесоса и стиральной машины. В приоритете также микроволновая печь, фен, кофемолка, миксер, блендер и - предел мечтаний - электромясорубка и хлебопечка. Безусловно, кондиционер тоже страшно полезная штука, но если нет средств для его приобретения, то сойдёт и простой вентилятор.
У некоторых мужчин запросы несколько скромнее: пределом мечтаний самого неумелого мужчины является электродрель. Некоторые из нас, безуспешно пытаясь завести автомобиль в сорокаградусный мороз и безнадежно терзая стартер (тоже электродвигатель), втайне мечтают о приобретении машины производства Tesla Motors на электродвигателях и аккумуляторах, чтобы забыть навсегда о проблемах бензиновых и дизельных моторов.
Электродвигатели повсюду: они поднимают нас в лифте, они перевозят нас в метро, электричках, трамваях, троллейбусах и скоростных поездах. Они доставляют нам воду на этажи небоскрёбов, приводят в действие фонтаны, откачивают воду из шахт и колодцев, прокатывают сталь, поднимают тяжести, работая в различных кранах. И делают очень много других полезных дел, приводя в движение станки, инструменты и механизмы.
Даже экзоскелеты для людей с ограниченными возможностями и для военных выполнены с использованием электродвигателей, не говоря уже о целой армии промышленных и исследовательских роботов.
Сегодня электродвигатели трудятся в космосе - достаточно вспомнить марсоход Curiosity. Они трудятся на земле, под землёй, на воде, под водой и даже в воздухе - не сегодня, так завтра (статья написана в ноябре 2015 г.) самолёт Solar Impulse 2 наконец-то закончит своё кругосветное путешествие, а беспилотным летательным аппаратам на электродвигателях уж просто несть числа. Недаром вполне серьёзные корпорации сейчас трудятся над сервисами доставки почтовых отправлений с помощью беспилотных летательных аппаратов.
Историческая справка
Построенная в 1800 году итальянским физиком Алессандро Вольта химическая батарея, названная впоследствии по имени изобретателя «вольтов столб», воистину оказалась «рогом изобилия» для учёных. Она позволяла приводить в движение электрические заряды в проводниках, то есть создавать электрический ток. Новые открытия с использованием вольтова столба непрерывно следовали одно за другим в различных областях физики и химии.
Например, английский учёный сэр Гемфри Дэви в 1807 году, изучая электролиз расплавов гидроксидов натрия и калия, получил металлический натрий и калий. Ранее, в 1801году, он же открыл электрическую дугу, хотя русские считают её первооткрывателем Василия Владимировича Петрова. Петров в 1802 году описал не только саму дугу, но и возможности её практического применения для целей плавки, сварки металлов и восстановления их из руд, а также освещения.
Но самое важное открытие совершил датский физик Ханс Кристиан Эрстед: 21 апреля 1820 года во время демонстрации опытов на лекции он заметил отклонение стрелки магнитного компаса при включении и отключении электрического тока, протекающего через проводник в виде проволоки. Так впервые была подтверждена взаимосвязь между электричеством и магнетизмом.
Следующий шаг сделал французский физик Андре Мари Ампер несколько месяцев спустя после знакомства с опытом Эрстеда. Любопытен ход рассуждений этого учёного, изложенных в сообщениях, направленных им одно за другим во Французскую академию наук. Сначала, наблюдая поворот стрелки компаса у проводника с током, Ампер предположил, что магнетизм Земли тоже вызван токами, обтекающими Землю в направлении с запада на восток. Отсюда им был сделан вывод, что магнитные свойства тела могут быть объяснены циркуляцией внутри него тока. Далее Ампер довольно смело заключил, что магнитные свойства любого тела определяются замкнутыми электрическими токами внутри него, а магнитное взаимодействие обусловлено не особыми магнитными зарядами, а просто движением электрических зарядов, т. е. током.
Ампер тут же занялся экспериментальным исследованием этого взаимодействия и установил, что проводники с током, текущим в одном направлении притягиваются, а в противоположном - отталкиваются. Взаимно перпендикулярные проводники не взаимодействуют друг с другом.
Трудно удержаться, чтобы не привести открытый Ампером закон в его собственной формулировке:
«Сила взаимодействия движущихся зарядов пропорциональна произведению этих зарядов, обратно пропорциональна квадрату расстояния между ними, как и в законе Кулона, но, сверх того, ещё зависит от скоростей этих зарядов и направления их движения».
Так в физике были открыты фундаментальные силы, зависящие от скоростей.
Но настоящим прорывом в науке об электричестве и магнетизме стало открытие Майклом Фарадеем явления электромагнитной индукции - возникновение электрического тока в замкнутом контуре при изменении магнитного потока, проходящего через него. Независимо от Фарадея явление электромагнитной индукции было также открыто Джозефом Генри в 1832 году, попутно открывшим явление самоиндукции.
Публичная демонстрация Фарадеем 29 августа 1831 года была выполнена на изобретённой им установке, состоящей из вольтова столба, выключателя, железного кольца, на котором были намотаны на противоположных сторонах две одинаковые катушки из медного провода. Одна из катушек через выключатель подключалась к батарее, к концам другой был подключён гальванометр. При включении и отключении тока гальванометр фиксировал появление тока разного направления во второй катушке.
В опытах Фарадея электрический ток, названный индукционным током, появлялся и при внесении магнита внутрь катушки или его выдвижения из катушки, нагруженной на измерительную цепь. Аналогично, ток появлялся и при внесении/выдвижении меньшей катушки с током внутрь/из большой катушки из предыдущего опыта. Причём направление индукционного тока менялось на противоположное при внесении/выдвижении магнита или малой катушки с током в соответствии с правилом, сформулированным русским учёным Эмилем Христиановичем Ленцем. в 1833 году.
На основании произведённых опытов Фарадей вывел закон для электродвижущей силы, впоследствии названный его именем.
Идеи и результаты экспериментов Фарадея были переосмыслены и обобщены другим великим соотечественником - гениальным английским физиком и математиком Джеймсом Клерком Максвеллом - в его четырёх дифференциальных уравнениях электродинамики, названных позднее уравнениями Максвелла.
Надо отметить, что в трёх из четырёх уравнений Максвелла фигурирует магнитная индукция в виде вектора магнитного поля.
Магнитная индукция. Определение
Магнитная индукция - это векторная физическая величина, являющаяся силовой характеристикой магнитного поля (его действия на заряженные частицы) в данной точке пространства. Она определяет, с какой силой F магнитное поле действует на заряд q , движущийся со скоростью v . Обозначается латинской буквой В (произносится как вектор Б) и сила рассчитывается по формуле:
F = q [v ∙B ]
где F -сила Лоренца, действующая со стороны магнитного поля на заряд q ; v - скорость движения заряда; B - индукция магнитного поля; [v × B ] - векторное произведение векторов v и B .
Алгебраически выражение может быть записано в виде:
F = q ∙v ∙B ∙sin α
где α - угол между векторами скорости и магнитной индукции. Направление вектора F перпендикулярно им обоим и направлено по правилу левой руки.
Магнитная индукция является основной фундаментальной характеристикой магнитного поля, аналогичной вектору напряжённости электрического поля.
В Международной системе единиц СИ магнитная индукция поля измеряется в теслах (Тл), в системе СГС - в гауссах (Гс)
1 Тл = 10⁴ Гс
С другими величинами измерения магнитной индукции, применяемыми в различных приложениях, и их переводами из одной величины в другую, можно ознакомиться в конвертере физических величин.
Измерительные приборы для измерения величины магнитной индукции называются тесламетрами или гауссметрами.
Магнитная индукция поля. Физика явлений
В зависимости от реакции на внешнее магнитное поле, все вещества делятся на три группы:
- Диамагнетики
- Парамагнетики
- Ферромагнетики
Термины диамагнетизм и парамагнетизм были введены Фарадеем в 1845 году. Для количественной оценки этих реакций введено понятие магнитной проницаемости. В системе СИ введена абсолютная магнитная проницаемость, измеряемая в Гн/м, и относительная безразмерная магнитная проницаемость, равная отношению проницаемости данной среды к проницаемости вакуума. У диамагнетиков относительная магнитная проницаемость несколько меньше единицы, у парамагнетиков - несколько больше единицы. У ферромагнетиков магнитная проницаемость значительно больше единицы и носит нелинейный характер.
Явление диамагнетизма заключается в способности вещества противодействовать воздействию внешнего магнитного поля за счёт намагничивания против его направления. То есть, диамагнетики отталкиваются магнитным полем. При этом атомы, молекулы или ионы диамагнетика приобретают магнитный момент, направленный против внешнего поля.
Явление парамагнетизма заключается в способности вещества намагничиваться при воздействии внешнего магнитного поля. В отличие от диамагнетиков, парамагнетики втягиваются магнитным полем. При этом атомы, молекулы или ионы парамагнетика приобретают магнитный момент в направлении, совпадающем с направлением внешнего магнитного поля. При снятии поля парамагнетики не сохраняют намагниченность.
Явление ферромагнетизма заключается в способности вещества спонтанно намагничиваться при отсутствии внешнего магнитного поля или намагничиваться под воздействием внешнего магнитного поля и сохранять намагниченность при снятии поля. При этом большинство магнитных моментов атомов, молекул или ионов параллельны друг другу. Такой порядок сохраняется до температур, ниже определённой критической, называемой точкой Кюри. При температурах выше точки Кюри для данного вещества, ферромагнетики превращаются в парамагнетики.
Магнитная проницаемость сверхпроводников равна нулю.
Абсолютная магнитная проницаемость воздуха приблизительно равна магнитной проницаемости вакуума и в технических расчётах принимается равной 4π 10 ⁻⁷ Гн/м
Особенности поведения магнитного поля в диамагнетиках
Как указывалось выше, диамагнитные материалы создают индуцированное магнитное поле, направленное против внешнего магнитного поля. Диамагнетизм является квантово-механическим эффектом, присущим всем веществам. В парамагнетиках и ферромагнетиках он нивелируется за счёт иных, более сильных, эффектов.
К диамагнетикам относятся, например, такие вещества, как инертные газы, азот, водород, кремний, фосфор и пиролитический углерод; некоторые металлы - висмут, цинк, медь, золото, серебро. Многие другие неорганические и органические соединения также являются диамагнетиками, в том числе и вода.
В неоднородном магнитном поле диамагнетики смещаются в область более слабого поля. Магнитные силовые линии как бы выталкиваются диамагнитными материалами за пределы тела. На этом свойстве построено явление диамагнитной левитации. В достаточно сильном магнитном поле, создаваемом современными магнитами, возможна левитация не только различных диамагнетиков, но и мелких живых существ, состоящих в основном из воды.
Учёным из Университета Нимингена, Нидерланды, удался опыт по подвешиванию в воздухе лягушки в поле с магнитной индукцией порядка 16 Тл, а исследователям из лаборатории НАСА, использовавшим магнит на сверхпроводниках - левитация мыши, которая, как биологический объект, гораздо ближе к человеку, чем лягушка.
Все проводники проявляют диамагнетизм под действием переменного магнитного поля.
Суть явления состоит в том, что под действием переменного магнитного поля в проводниках индуцируются вихревые токи - токи Фуко - направленные против действия внешнего магнитного поля.
Особенности поведения магнитного поля в парамагнетиках
Совершенно иным является взаимодействие магнитного поля с парамагнетиками. Поскольку атомы, молекулы или ионы парамагнетиков обладают собственным магнитным моментом, они выстраиваются в направлении внешнего магнитного поля. Тем самым создаётся результирующее магнитное поле, превышающее исходное поле.
К парамагнетикам относятся алюминий, платина, щелочные и щелочноземельные металлы литий, цезий, натрий, магний, вольфрам, а также сплавы этих металлов. Парамагнетиками также являются кислород, оксид азота, оксид марганца, хлорное железо и многие другие химические соединения.
Парамагнетики относятся к слабомагнитным веществам, их магнитная проницаемость чуть больше единицы. В неоднородном магнитном поле парамагнетики втягиваются в область более сильного поля. В отсутствие магнитного поля парамагнетики не сохраняют намагниченность, поскольку из-за теплового движения собственные магнитные моменты их атомов, молекул или ионов направлены хаотично.
Особенности поведения магнитного поля в ферромагнетиках
Благодаря присущему им свойству самопроизвольно намагничиваться, ферромагнетики образуют природные магниты, которые известные человечеству с глубокой древности. Магнитам приписывались магические свойства, их использовали в различных религиозных ритуалах и даже при постройке зданий. Первый прообраз компаса, изобретённый китайцами во втором–первом веках до нашей эры, пытливые пращуры-первооткрыватели использовали для возведения домов согласно правилам фэн-шуй. Использование компаса как средства навигации началось уже в 11 веке для путешествий через пустыни по Великому Шёлковому пути. Позднее применение компаса в морском деле сыграло значительную роль в развитии мореплавания, открытия новых земель и освоения новых морских торговых путей.
Ферромагнетизм является проявлением квантово-механических свойств электронов, обладающих спином, т.е. собственным дипольным магнитным моментом. Проще говоря, электроны ведут себя подобно крошечным магнитикам. На каждой заполненной электронной оболочке атома может находиться только парное число электронов с противоположными спинами, т.е. магнитное поле таких электронов направлено в противоположные стороны. Из-за этого у атомов, имеющих парное число электронов, общий магнитный момент равен нулю, поэтому ферромагнетиками являются только атомы с незаполненной внешней оболочкой, имеющие непарное число электронов.
К ферромагнетикам относятся металлы переходных групп (железо, медь, никель) и редкоземельные металлы (гадолиний, тербий, диспрозий, гольмий и эрбий), а также сплавы этих металлов. Ферромагнетиками являются и сплавы вышеперечисленных элементов с неферромагнитными материалами; сплавы и соединения хрома и марганца с неферромагнитными элементами, а также некоторые из металлов группы актиноидов.
Ферромагнетики имеют значение магнитной проницаемости намного больше единицы; зависимость их намагничивания под действием внешнего магнитного поля носит нелинейный характер и для них характерно проявление гистерезиса - если снять действие магнитного поля, ферромагнетики остаются намагниченными. Чтобы убрать эту остаточную намагниченность, необходимо приложить поле обратного направления.
График зависимости магнитной проницаемости μ от напряженности магнитного поля H в ферромагнетике, называемый кривой Столетова, показывает, что при нулевой напряженности магнитного поля H = 0 магнитная проницаемость имеет небольшое значение μ₀; затем, по мере роста напряженности, магнитная проницаемость быстро растет до максимума μ max , затем медленно падает до нуля.
Пионером исследования свойств ферромагнетиков был русский физик и химик Александр Столетов. Ныне кривая зависимости магнитной проницаемости от напряжённости магнитного поля носит его имя.
Современные ферромагнитные материалы находят широкое применение в науке и технике: многие технологии и приборы основаны на их использовании и на использовании явления магнитной индукции. Например, в вычислительной технике: первые поколения ЭВМ имели память на ферритовых сердечниках, информация хранилась на магнитных лентах, гибких дискетах и жёстких дисках. Впрочем, последние используются в компьютерах до сих пор и выпускаются сотнями миллионов штук в год.
Применение магнитной индукции в электротехнике и электронике
В современном мире существует множество примеров использования магнитной индукции поля, в первую очередь в силовой электротехнике: в генераторах электричества, трансформаторах напряжения, в разнообразных электромагнитных приводах различных устройств, инструментов и механизмов, в измерительной технике и в науке, в различных физических установках для проведения экспериментов, а также в средствах электрической защиты и аварийного отключения.

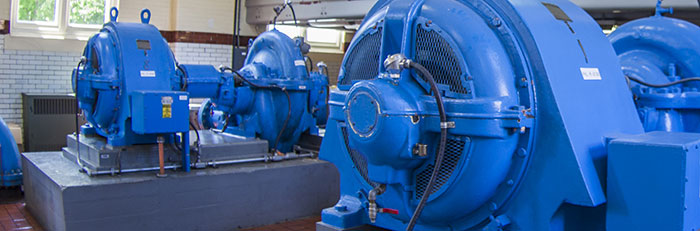

Электродвигатели, генераторы и трансформаторы
Английским физиком и математиком Питером Барлоу в 1824 году был описан изобретённый им униполярный двигатель, ставший прообразом современных электродвигателей постоянного тока. Изобретение ценно также тем, что было сделано задолго до открытия явления электромагнитной индукции.
Ныне практически во всех электродвигателях используется сила Ампера, которая действует на контур с током в магнитном поле, заставляя его двигаться.
Ещё Фарадеем для демонстрации явления магнитной индукции в 1831 году была создана экспериментальная установка, важной частью которой было устройство, ныне известное как тороидальный трансформатор. Принцип действия трансформатора Фарадея и сейчас используется во всех современных трансформаторах напряжения и тока вне зависимости от мощности, конструкции и сферы применения.
Помимо этого Фарадей научно обосновал и доказал экспериментально возможность преобразования механического движения в электричество с помощью изобретённого им униполярного генератора постоянного тока, ставшего прототипом всех генераторов постоянного тока.
Первый генератор переменного тока был создан французским изобретателем Ипполитом Пикси в 1832 году. Позднее, по предложению Ампера, он был дополнен коммутационным устройством, которое позволяло получать пульсирующий постоянный ток.
В основе практически всех генераторов электроэнергии, использующих принцип магнитной индукции, лежит возникновение электродвижущей силы в замкнутом контуре, который находится в изменяющемся магнитном поле. При этом либо магнитный ротор вращается относительно неподвижных катушек статора в генераторах переменного тока, либо обмотки ротора вращаются относительно неподвижных магнитов статора (ярма) в генераторах постоянного тока.
Самый мощный генератор в мире, построенный в 2013 году для АЭС «Тайшань» китайской компанией DongFang Electric, может вырабатывать мощность 1750 МВт.
Помимо генераторов и электродвигателей традиционного типа, связанных с преобразованием механической энергии в электрическую энергию и обратно, существуют так называемые магнитогидродинамические генераторы и двигатели, работающие на ином принципе.

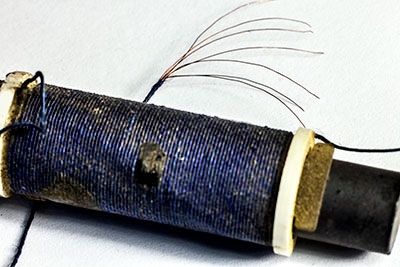

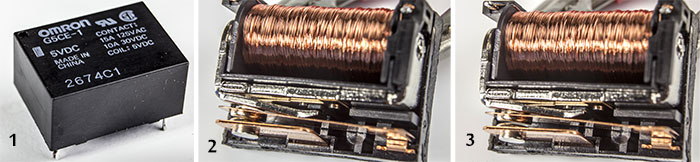

Реле и электромагниты
Изобретённый американским учёным Дж. Генри электромагнит стал первым исполнительным механизмом на электричестве и предшественником всем знакомого электрического звонка. Позднее на его основе Генри создал электромагнитное реле, которое стало первым автоматическим коммутационным устройством, имеющим бинарное состояние.
Динамический микрофон Shure, используемый в видеостудии сайт
При передаче телеграфного сигнала на большие расстояния реле использовались в качестве усилителей постоянного тока, коммутируя подключение внешних батарей промежуточных станций для дальнейшей передачи сигнала.

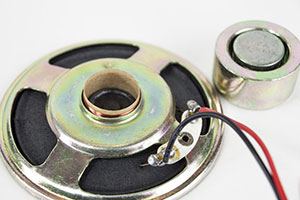

Динамические головки и микрофоны
В современной аудиотехнике широко применяются электромагнитные динамики, звук в которых появляется из-за взаимодействия подвижной катушки, прикрепленной к диффузору, через которую протекает ток звуковой частоты, с магнитным полем в зазоре неподвижного постоянного магнита. В результате катушка вместе с диффузором движутся и создают звуковые волны.
В динамических микрофонах используется та же конструкция, что и в динамической головке, однако в микрофоне, наоборот, колеблющаяся под воздействием акустического сигнала подвижная катушка с мини-диффузором в зазоре неподвижного постоянного магнита генерирует электрический сигнал звуковой частоты.

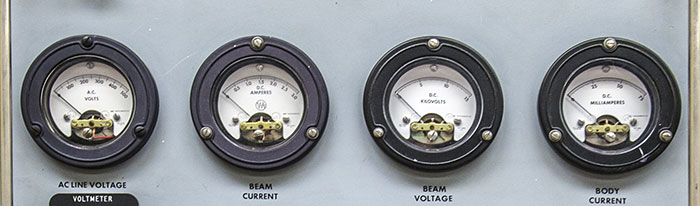

Измерительные приборы и датчики
Несмотря на обилие современных цифровых измерительных приборов, в технике измерений до сих пор используются приборы магнитоэлектрического, электромагнитного, электродинамического, ферродинамического и индукционного типов.
Во всех системах вышеперечисленных типов используется принцип взаимодействия магнитных полей либо постоянного магнита с полем катушки с током, либо ферромагнитного сердечника с полями катушек с током, либо магнитных полей катушек с током.
За счёт относительной инерционности таких систем измерений, они применимы для измерений средних значений переменных величин.
