Межотраслевые правила по охране труда при работе в электроустановке.
Содержание.

Раздел I. Общие положения.

Раздел II. Требования к работающим в электроустановкаx.

Раздел III. Технические мероприятия, обеспечивающие безопасность работ в электроустановках со снятием напряжения.

Раздел IV. Требования охраны труда при выполнении отдельных работ.

Раздел V. Распределительные устройства электростанций, котельных, подстанций и электрических сетей.

Раздел VI. Воздушные линии электропередачи.

Раздел VII. Кабельные линии.

Раздел VIII. Испытания и измерения

Раздел IX. Средства диспетчерского и технологического управления

Раздел X. Допуск работников строительно-монтажных организаций к работам в действующих электроустановках и в охранной зоне линий электропередачи.

Раздел XI. Средства защиты работающих в электроустановках.

административно-технический персонал, имеющий группу по электробезопасности V в электроустановках напряжением выше 1000В и имеющий группу по электробезопасности IV в электроустановках напряжением до 1000В.

Право единоличного осмотра электроустановок административно-техническому персоналу предоставляется приказом или распоряжением руководителя организации либо распоряжением лица, ответственного за электрохозяйство.

Осмотр электроустановок неэлектротехническим персоналом и экскурсии при наличии разрешения руководства организации могут проводиться под надзором работающего, имеющего право единоличного осмотра.

30. Персоналу, имеющему право единоличного осмотра, при осмотре электроустановок напряжением до 1000В разрешается открывать двери щитов, сборок, пультов управления и других устройств без прикосновения к открытым токоведущим частям.

31. При осмотре электроустановок напряжением выше 1000В единолично запрещается открывать двери помещений, камер ячеек, не оборудованных ограждениями или барьерами, препятствующими приближению менее допустимого расстояния до токоведущих частей, находящихся под напряжением, согласно приложению 5.

Камеры ячейки в РУ следует осматривать через смотровые окна с порога или стоя перед барьером.

Во время осмотра запрещается выполнять какие-либо работы, проникать за ограждения и барьеры.

32. Осмотр ВЛ должен выполняться с соблюдением требований главы 44 настоящих Межотраслевых правил.

33. При замыкании на землю в электроустановках напряжением 6 - 35кВ приближаться к обнаруженному месту замыкания на расстояние менее 4м в ЗРУ и менее 8м в ОРУ и на ВЛ допускается только для освобождения людей, попавших под напряжение. При этом обязательно следует пользоваться электрозащитными средствами.

34. Операции с разъединителями, отделителями, выключателями нагрузки напряжением выше 1000В с ручными приводами необходимо выполнять в электроизолирующих перчатках и ботах.

35. При снятии и установке предохранителей под напряжением необходимо пользоваться в:

электроустановках напряжением выше 1000В - электроизолирующими клещами (штангами), перчатками, средствами индивидуальной защиты лица и глаз, а также специальными приспособлениями к штангам при замене предохранителей с земли;

электроустановках напряжением до 1000В - электроизолирующими клещами или перчатками и средствами индивидуальной защиты лица и глаз.

Под напряжением без нагрузки допускается снимать и устанавливать предохранители на мачтовых и столбовых подстанциях, а также на присоединениях, в схеме которых отсутствуют коммутационные аппараты, позволяющие снять напряжение.

Под нагрузкой допускается заменять предохранители во вторичных цепях, предохранители трансформаторов напряжения и предохранители пробочного типа в электроустановках напряжением до 1000В.

36. Двери помещений электроустановок, камер, щитов и сборок, кроме тех, в которых выполняются работы, должны быть закрыты на замки.

37. Порядок хранения и выдачи ключей от помещений электроустановок определяется приказом или распоряжением руководителя организации.

Для каждого помещения электроустановки должно быть не менее двух комплектов ключей, один из которых является резервным. Ключи от помещений электроустановок должны находиться на учете у оперативно-ремонтного персонала.

В электроустановках без оперативно-ремонтного персонала ключи могут быть на учете у административно-технического персонала.

Ключи должны быть пронумерованы, храниться в запирающихся ящиках и выдаваться под расписку:

работающим, имеющим право единоличного осмотра, - от всех помещений;

при выполнении работ по наряду или по распоряжению - производителю работ (наблюдающему) - от помещений, в которых выполняются работы.

Ключи от камер в электроустановках напряжением выше 1000В при выполнении работ по наряду выдаются только допускающему.

Ключи подлежат возврату производителем работ (наблюдающим) ежедневно по окончании работ, при осмотре электроустановок - после окончания осмотра.

В электроустановках без оперативно-ремонтного персонала ключи должны возвращаться не позднее следующего рабочего дня после осмотра или полного окончания работы.

Выдача и возврат ключей должны регистрироваться в специальном журнале произвольной формы или в оперативном журнале.

1.3.1. Оперативные переключения должен выполнять оперативный или оперативно-ремонтный [Далее - оперативный персонал] персонал, допущенный распорядительным документом руководителя организации. Для допускающих по наряду-допуску и распоряжению наличие допуска на право выполнения оперативных переключений обязательно.

1.3.2. В электроустановках выше 1000 В работники из числа персонала, единолично обслуживающие электроустановки или старшие по смене должны иметь группу по электробезопасности [Далее - группа] IV, остальные работники в смене - группу III.

В электроустановках до 1000 В работники из числа оперативного персонала, обслуживающие электроустановки, должны иметь группу III.

Вид оперативного обслуживания электроустановки, число работников из числа оперативного персонала в смене определяется руководством организации и закрепляется соответствующим распоряжением.

1.3.3. В электроустановках не допускается приближение людей, механизмов и грузоподъемных машин к находящимся под напряжением неогражденным токоведущим частям на расстояния менее указанных в табл.1.1.

Таблица 1.1.

Допустимые расстояния до токоведущих частей, находящихся под напряжением

1.3.4. Единоличный осмотр электроустановок, электромеханической части технологического может выполнять работник, имеющий группу не ниже III, из числа оперативного персонала, находящегося на дежурстве, либо работник из числа администаративно-технического персонала, имеющий группу V, для электроустановок напряжением выше 1000 В, и работник, имеющий группу IV, - для электроустановок напряжением до 1000 В и право единоличного осмотра на основании письменного распоряжения руководителя организации.

Осмотр ВЛ должен выполняться в соответствии с требованиями пп. 2.3.14, 4.15.72, 4.15.73 настоящих Правил.

1.3.5. Работники, не обслуживающие электроустановки, могут допускаться в них в сопровождении оперативного персонала, имеющего группу IV, в электроустановках напряжением выше 1000 В, и имеющего группу III в электроустановках напряжением до 1000 В, либо работника, имеющего право единоличного осмотра.

Сопровождающий работник должен следить за безопасностью людей, допущенных в электроустановки, и предупреждать их о запрещении приближаться к токоведущим частям.

1.3.6. При осмотре электроустановок разрешается открывать двери щитов, сборок, пультов управления и других устройств.

При осмотре электроустановок напряжением выше 1000 В допускается входить в помещения, камеры, не оборудованные ограждениями (требования к установке ограждений приведены в Правилах устройства электроустановок) или барьерами, препятствующими приближению к токоведущим частям на расстояние менее указанных в таблице 1.1. Не допускается проникать за ограждения и барьеры электроустановок.

Не допускается выполнение какой-либо работы во время осмотра.

1.3.7. При замыкании на землю в электроустановках напряжением 3 - 35 кВ приближаться к месту замыкания на расстояние менее 4 м в ЗРУ и менее 8 м - в ОРУ и на ВЛ допускается только для оперативных переключений с целью ликвидации замыкания и освобождения людей, попавших под напряжение. При этом следует пользоваться электрозащитными средствами.

1.3.8. Отключать и включать разъединители, отделители и выключатели напряжением выше 1000 В с ручным приводом необходимо в диэлектрических перчатках.

1.3.9. Снимать и устанавливать предохранители следует при снятом напряжении.

Допускается снимать и устанавливать предохранители, находящиеся под напряжением, но без нагрузки.

Под напряжением и под нагрузкой допускается заменять: предохранители во вторичных цепях, предохранители трансформаторов напряжения и предохранители пробочного типа.

1.3.10. При снятии и установке предохранителей под напряжением необходимо пользоваться:

В электроустановках напряжением выше 1000 В - изолирующими клещами (штангой) с применением диэлектрических перчаток и средств защиты лица и глаз;

В электроустановках напряжением до 1000 В - изолирующими клещами или диэлектрическими перчатками и средствами защиты лица и глаз.

1.3.11. Двери помещений электроустановок, камер, щитов и сборок, кроме тех, в которых производятся работы, должны быть закрыты на замок.

1.3.12. Порядок хранения и выдачи ключей от электроустановок определяется распоряжением руководителя организации. Ключи от электроустановок должны находиться на учете у оперативного персонала. В электроустановках, не имеющих местного оперативного персонала, ключи могут быть на учете у административно-технического персонала.

Ключи должны быть пронумерованы и храниться в запираемом ящике. Один комплект должен быть запасным.

Ключи должны выдаваться под расписку:

Работникам, имеющим право единоличного осмотра (в том числе оперативному персоналу), - от всех помещений;

При допуске по наряду-допуску - допускающему из числа оперативного персонала, ответственному руководитель и производителю работ, наблюдающему [работники, ответственные за безопасность работ.] - от помещений, в которых предстоит работать.

Ключи подлежат возврату ежедневно по окончании осмотра или работы.

При работе в электроустановках, не имеющих местного оперативного персонала, ключи должны возвращаться не позднее следующего рабочего дня после осмотра или полного окончания работы.

Выдача и возврат ключей должны учитываться в специальном журнале произвольной формы или в оперативном журнале.

1.3.13. При несчастных случаях для освобождения пострадавшего от действия электрического тока напряжение должно быть снято немедленно без предварительного разрешения руководителя работ.

5.1. Оперативное обслуживание

5.1.1. К оперативному обслуживанию электроустановок допускаются работники, знающие их схемы, инструкции по эксплуатации, особенности конструкции и работы оборудования и прошедшие обучение и проверку знаний.

5.1.2. В электроустановках выше 1000 В работники из состава оперативных или оперативно-производственных работников, единолично обслуживающие электроустановки, а также старшие в смене должны иметь группу IV, остальные - группу III.

В электроустановках до 1000 В работники из состава оперативных или оперативно-производственных работников, единолично обслуживающие электроустановки, должны иметь группу III.

5.1.3. Запрещается в электроустановках приближение людей, механизмов и грузоподъемных машин в огражденных токоведущих частей, находящихся под напряжением, на расстояние, менее указанного в таблице 5.1. Исключение составляют работы с использованием электрозащитных средств согласно пункту 5.2.7 этих Правил.

Таблица 5.1 - Допустимое расстояние к токоведущим частям, находящимся под напряжением

Примечание. В тексте этих Правил электроустановки напряжением 3 кВ приравниваются к электроустановкам 6 кВ, 60 кВ - до 110 кВ.

(Таблица 5.1 с изменениями, внесенными согласно Приказу Госнадзорохрантруда N 26 от 25.02.2000)

5.1.4. Осмотр электроустановок электростанций, подстанций и распределительных пунктов может выполнять один работник с группой III из состава оперативных и оперативно-производственных работников или работник с группой V из состава руководителей или специалистов предприятия. Обзор выполняется с разрешения лица, в управлении которой находится электроустановка. (Пункт 5.1.4 раздела 5 с изменениями, внесенными согласно Приказу Госнадзорохрантруда N 26 от 25.02.2000)

Осмотр электроустановок электротехническими работниками и экскурсии следует проводить под наблюдением работника с группой V или оперативного работника с группой IV, если есть разрешение руководства предприятия. (Абзац второй пункта 5.1.4 раздела 5 с изменениями, внесенными согласно Приказу Госнадзорохрантруда N 26 от 25.02.2000)

Осмотр ВЛ следует выполнять в соответствии с требованиями п. 16.7 этих Правил.

5.1.5. Электротехнических работников, которые не обслуживают данные электроустановки, следует допускать к ним в сопровождении оперативных или оперативно-производственных работников с группой IV, или другого работника с группой V. (Пункт 5.1.5 раздела 5 с изменениями, внесенными согласно Приказу Госнадзорохрантруда N 26 от 25.02.2000)

Работник, сопутствует, должен обеспечить создание безопасных условий для людей и предупреждать их о запрещении приближения к токоведущим частям.

5.1.6. При осмотре электроустановок выше 1000 В запрещается открывать двери помещений, ячеек, не оборудованных сетчатыми ограждениями или барьерами, если расстояние между дверью и электрическими частями меньше указанного в таблице 5.1 настоящих Правил. Перечень таких помещений и ячеек утверждает руководство предприятия.

В электроустановках выше 1000 В, в которых вход в помещения, ячеек оборудованы сетчатыми ограждениями или барьерами, при осмотре запрещается открывать двери сетчатых ограждений и проникать за ограждения или барьеры.

В электроустановках до 1000 В при осмотре разрешается открывать двери щитов, сборок, пультов управления и других устройств.

Запрещается во время осмотра выполнять любую работу. (Пункт 5.1.6 раздела 5 с изменениями, внесенными согласно Приказу Госнадзорохрантруда N 26 от 25.02.2000)

5.1.7. В электроустановках 6, 10, 20, 35 кВ запрещается приближаться к месту замыкания на землю на расстояние менее 4 м в ЗРУ и менее 8 м в ОРУ и на ВЛ.

Приближения к месту замыкания на землю в этих электроустановках допускается только для снятия напряжения и освобождения людей, попавших под напряжение. В этом случае нужно пользоваться электрозащитными средствами.

5.1.8. Выключать и включать разъединители, отделители, выключатели свыше 1000 В с ручным приводом необходимо в диэлектрических перчатках.

5.1.9. Снимать и устанавливать предохранители необходимо при снятом напряжении.

Под напряжением, но без нагрузки, допускается снимать и устанавливать предохранители на присоединениях, в схеме которых отсутствуют коммутационные аппараты, позволяющие снять напряжение.

Под напряжением и под нагрузкой допускается заменять предохранители во вторичных цепях, сетях освещения и предохранители трансформаторов напряжения.

5.1.10. При снятии и установке под напряжением предохранителей необходимо пользоваться:

в электроустановках выше 1000 В - изолирующими клещами (штангой) с применением диэлектрических перчаток и защитных очков (масок);

в электроустановках до 1000 В - изолирующими клещами или диэлектрическими перчатками. Работу следует выполнять с применением защитных очков (масок). (Абзац третий пункта 5.1.10 раздела 5 с изменениями, внесенными согласно Приказу Госнадзорохрантруда N 26 от 25.02.2000)

5.1.11. В случае расположения предохранителей присоединения вертикально друг над другом (вертикальное расположение фаз) на щитах и ​​ сборках до 1000 В и в случае отсутствия коммутационных аппаратов допускается устанавливать и снимать предохранители под нагрузкой. В таком случае рекомендуется использовать вместо средств защиты глаз средства защиты лица (защитные маски).

5.1.12. Двери помещений электроустановок, камер, щитов и сборок следует закрывать на замок, кроме тех, в которых проводятся работы.

5.1.13. Ключи от электроустановок всех классов напряжения должны состоять на учете в оперативных работников. В электроустановках без местных оперативных работников ключи подлежат прохождению у руководителей или специалистов.

Ключи следует пронумеровать. Один комплект ключей должен быть запасным. Запасной комплект ключей должен быть в оперативных работников.

Ключи выдаются под расписку:

Работникам, имеющим право на единоличный осмотр, - от всех помещений;

В случае допуска - работнику, который допускает (далее - допускающий), руководителю работ, работнику, наблюдает за безопасным выполнением работ (далее - надзирателю) - от помещений, в которых предстоит работать.

5.1.14. Ключи должны возвращать каждый день после завершения осмотра или работы.

При выполнении работы в электроустановках без местных оперативных работников ключи следует возвращать не позднее следующего рабочего дня после осмотра или полного окончания работы.

Необходимость выдачи ключей на длительный срок работникам предприятий-потребителей, имеющих право оперативных переключений в РУ предприятий электросетей, а также оперативным, оперативно-производственным работникам, руководителям и специалистам своего предприятия, имеющих право единоличного осмотра, определяется руководством предприятия.

Выдачи и возврата ключей следует регистрировать в журнале произвольной формы или в оперативном журнале.

5.1.15. При несчастных случаев для освобождения пострадавшего от действия электрического тока следует немедленно снять напряжение без предварительного разрешения.

5.2. Выполнение работ

5.2.1. Работы в действующих электроустановках должны проводиться по наряду, распоряжению и в порядке текущей эксплуатации.

Форму наряда и указания по его заполнению приведены в приложении 2 к настоящим Правилам.

Работы, выполняемые в порядке текущей эксплуатации работники на закрепленных за ними электроустановках, проводят без оформления наряда или распоряжения. (Абзац третий пункта 5.2.1 раздела 5 с изменениями, внесенными согласно Приказу Госнадзорохрантруда N 26 от 25.02.2000)

Перечень работ, которые выполняют в порядке текущей эксплуатации, утверждает руководство предприятия.

По нарядам следует выполнять все работы, которые не вошли в перечень работ, выполняемых в порядке текущей эксплуатации и по распоряжению.

Работы в электроустановках следует выполнять согласно требованиям ГОСТ 12.1.019 и ГОСТ 12.3.032.

5.2.2. Запрещается самовольное проведение работ, а также расширение рабочих мест и объема задания, определенных нарядом или распоряжением.

5.2.3. Выполнение работ в электроустановках в зоне действия другого наряда следует согласовывать с лицом, выдавшим предыдущий наряд. Согласование оформляется до подготовки рабочего места записью на полях наряда (около таблице 2) "Согласовано" и за подписью сотрудника, который согласовывает.

5.2.4. Ремонт электроустановок с применением грузоподъемных машин, механизмов или крупногабаритных устройств, за исключением ямобуры и телескопических устройств для подъема людей, должны выполняться по технологическим картам или ППР.

5.2.5. В электроустановках до 1000 В электростанций, подстанций и на КЛ при выполнении работы под напряжением необходимо:

оградить расположенные вблизи рабочего места токоведущие

части, находящиеся под напряжением, к которым возможно случайное

ощупь;

работать в диэлектрических галошах, ботах или стоя на

изолирующей подставке или на резиновом диэлектрическом коврике;

применять инструмент с изолирующими рукоятками (у отверток должен быть изолирован стержень). При отсутствии такого инструмента следует пользоваться диэлектрическими перчатками.

Запрещается работать в одежде с короткими или засученными рукавами, пользоваться ножовками, металлическими метрами и т.п..

5.2.6. В электроустановках выше 1000 В при проведении работ на токоведущих частях, находящихся под напряжением, с помощью защитных изолирующих средств необходимо:

пользоваться только испытанными сухими и чистыми изолирующими средствами с неповрежденным лаковым покрытием;

держать изолирующие средства за ручки-захваты не дальше

ограничительного кольца;

разместить изолирующие средства так, чтобы не возникала опасность перекрытия между фазами или фазы на землю.

5.2.7. Во время выполнения работы с применением электрозащитных средств (изолирующие штанги, электроизмерительные штанги и клещи, указатели напряжения) допускается приближаться человеку к токоведущим частям на расстояние, определенное длиной их изолирующей части.

5.2.8. Запрещается в электроустановках работать в согнутом положении, если в случае выпрямления расстояние до токоведущих частей будет меньше указанного в таблице 5.1 настоящих Правил.

Запрещается в электроустановках электростанций и подстанций 6, 10, 20, 35, 110 кВ при работе возле огражденных токоведущих частей располагаться так, чтобы они были сзади или по бокам.

Рабочее место следует устраивать по ГОСТ 12.2.032 и ГОСТ 12.2.033

5.2.9. На ВЛ, за исключением внешних вводов 0,4 кВ в здания, и ВЛС перед разрывом или соединением электрически соединенных частей (проводов, тросов) необходимо устанавливать заземление с обеих сторон разрыва (предполагаемого разрыва). (Пункт 5.2.9 раздела 5 в редакции Приказа Госнадзорохрантруда N 26 от 25.02.2000)

5.2.10. В темное время суток участки работ, рабочие места, проезды и подходы к ним следует освещать.

Запрещается работать в неосвещенных местах.

5.2.11. В случае приближения грозы необходимо прекратить все работы на ВЛ, ВЛС; в ВРУ, ЗРУ на выводах и линейных разъединителях ВЛ, на КЛ, подключенных к участкам ВЛ, а также на вводах ВЛС в помещениях узлов связи и на антенно -мачтовых сооружениях. (Пункт 5.2.11 раздела 5 с изменениями, внесенными согласно Приказу Госнадзорохрантруда N 26 от 25.02.2000)

5.2.12. Все работники, находящиеся в действующих электроустановках (за исключением щитов управления, помещений с релейными панелями и им подобным), в колодцах, туннелях, траншеях, должны пользоваться защитными касками.

5.2.13. Работникам предприятий, других организаций, направленных в командировку, единолично можно записывать показания счетчиков и других измерительных приборов, установленных на щитах управления и в РУ. При наличии местных оперативных работников командированы работники должны иметь группу II, а в случае отсутствия местных оперативных работников - группу III.

5.2.14. Работники, обслуживающие компрессорные установки и воздухосборники, электролизные установки, аккумуляторные батареи и зарядные устройства, должны иметь группу III.

5.2.15. При проведении земляных работ необходимо соблюдать требования СНиП III-4-80 "Техника безопасности в строительстве" (раздел 9).

Работники, обслуживающие электроустановки, всегда должны соблюдать технику безопасной работы и строго выполнять правила технической эксплуатации.

Проводить работы по техническому обслуживанию электроустановок имеют право лица, сдавшие экзамен и получившие присвоенную специальной квалификационной комиссией группу по технике безопасности и именное удостоверение по установленной форме.

В комплексе организационных мероприятий по обеспечению безопасности обслуживания электроустановок значительное место отводится оперативному управлению электрохозяйством предприятия, т. е. проведению согласованной, надежной и безопасной работы электросетей и электрооборудования. Это достигается путем координации действий электротехнического персонала при всех видах работ и постоянного контроля за оперативным обслуживанием электроустановок.

Оперативное управление электрохозяйством предприятия имеет два направления: оперативное управление хозяйством в целом как единым организмом и оперативное обслуживание — обслуживание отдельных частей электрохозяйства, т. е. систематический надзор за состоянием и режимом работы электрооборудования; выявление его дефектов и их устранение; выполнение мероприятий по обеспечению безопасности ремонтных и профилактических работ; предупреждение и ликвидация аварийных ситуаций и т. д. Своевременное устранение и меченных мелких дефектов предотвращает серьезные неполадки и выход из строя оборудования.

Оперативное обслуживание проводится посменно. Количество лиц и форма обслуживания оперативного персонала в смене определяется производственной необходимостью.

При обслуживании электроустановок выше 1000 В старший и смене должен иметь квалификационную группу не ниже IV, при обслуживании электроустановок напряжением до 1000 В - не ниже III. График дежурств составляется на месяц вперед.

Приемка смены проводится по общим правилам, начиная с осмотров электрооборудования.

Общие правила осмотров электрооборудования

Осмотр оборудования при приемке смены проводится и неполном объеме; вновь приступивший к дежурству знакомится с наиболее ответственными местами. Более подробные осмотры производят в сроки, установленные инструкцией или графиком в зависимости от состояния оборудования. Они являются одной из составляющих оперативного обслуживания электроустановок и основным фактором, обеспечивающим безаварийную работу. Обнаруженные дефекты записывают в оперативный журнал, после чего принимают меры по их устранению.

При выявлении во время осмотров неисправностей, угрожающих несчастным случаем, пожаром или взрывом дежурный должен принять срочные меры вплоть до отключения неисправного оборудования и тут же сообщить старшему по смене. Дежурный тщательно и по порядку записывает в оперативный журнал все свои действия и отмечает выполнение распоряжений вышестоящего персонала.

Оперативному персоналу, обслуживающему электрооборудование напряжением до 1000 В, для осмотра элементов пускорегулирующей аппаратуры разрешается единолично открывать дверцы щитов пусковых устройств, пультов управления и др. При осмотре следует соблюдать осторожность, не касаться токоведущих частей. В период осмотра запрещается проведение каких-либо работ. При осмотре проверяется наличие предупредительных плакатов по технике безопасности и надписей наименования и назначения электроустановки на всех дверцах силовых сборок и шкафов, конструкциях и других местах, предусмотренных правилами безопасности.

Во время осмотров распределительных устройств, шинопроводов, сборок напряжением до 1000 В запрещается снимать предупредительные плакаты и ограждения, проникать за них, прикасаться к токоведущим частям, проводить их обтирку и чистку.

При осмотре электроустановок выше 1000 В одним лицом запрещается заходить в камеры (ячейки) РУ. Осмотр проводят с порога и стоя перед барьером.

Оперативные переключения

Оперативные переключения являются одной из ответственных обязанностей дежурного персонала. Переключения осуществляются с целью более надежного и рационального электроснабжения производственных потребителей, подготовки безопасного проведения ремонтных, монтажных, наладочных и других видов работ в электроустановках. Их следует проводить в строго определенной последовательности, нарушение которой может привести к аварии.

Масляные выключатели предназначены для отключения токов нагрузки, токов перегрузки и токов короткого замыкания, а разъединители только для разрыва отключенной выключателем цепи. Для исключения ошибочных действий оперативного персонала применяют механические или электрические блокировочные устройства.

Сложные переключения осуществляют два лица по специальному документу — бланку переключений. В этом документе указывается время начала переключения, последовательность операций отключения или включения аппаратов, время окончания переключения и ответственные лица за переключения. Бланк переключений заполняет лицо, которое будет выполнять переключения, и подписывают оба лица, производящие переключения.

Последовательность операций переключений зависит от назначения коммутационного оборудования. Так, для отключения линий сначала отключают масляный выключатель, затем линейный, а потом шинный разъединитель; при отключении силовых и измерительных трансформаторов необходимо предварительно предусмотреть отключение нагрузки с низкой стороны.

Переключения на щитах и сборках до 1000 В, а также на электрических установках выше 1000 В, имеющих блокировки разъединителей от неправильных операций, оперативный персонал производит единолично.

Особое внимание должно быть уделено операциям с разъединителями и отделителями, так как при действии с ними вешка вероятность появления электрической дуги между контактами.

Трехполюсные разъединители с ручным приводом включают быстро и уверенно до конца, даже если появилась дуга между ножами и контактами. Отключение их производят осторожно и медленно и при появлении дуги — тут же включают обратно до выяснения причин ее возникновения.

Установку и снятие предохранителей следует проводить при снятом напряжении в предохранительных очках и диэлектрических перчатках.

Проведение операций с неисправным оборудованием запрещается. Перед пуском оборудования дежурный обязан осмотреть его, убедиться в исправности и готовности к включению, предупредить работающий на нем персонал о предстоящем включении.

Все действия оперативного персонала по переключениям производятся с соблюдением мер безопасности: в диэлектрических перчатках, стоя на изолирующем коврике, подставке или в ботах.

Категории работ в действующих электроустановках

В зависимости от сложности работы в условиях ее проведения определяются и меры безопасности. Существует четыре категории работ в электроустановках: при полном снятии напряжения; при частичном снятии напряжения; на токоведущих частях, находящихся под напряжением, или вблизи них; без снятия напряжения вдали от токоведущих частей, находящихся под напряжением.

Работа с полным снятием напряжения проводится в электроустановке, где со всех токоведущих частей снято напряжение и вход в соседнюю электроустановку, находящуюся под напряжением, закрыт. С этим типом работ приходится сталкиваться довольно редко. На них оформляют наряд.

Работа с частичным снятием напряжения выполняется на электроустановке, где снято напряжение только с тех участков, на которых проводится работа, или где напряжение полностью снято, но вход в помещение соседней электроустановки, находящейся под напряжением, открыт. Эта категория работ проводится наиболее часто и оформляется нарядом.

К работе, выполняемой непосредственно на токоведущих частях , относится работа под напряжением, когда необходимо принять дополнительные меры безопасности (ограждения, инструмент с изолирующими ручками, изолирующие средства). Эти работы выполняются только по наряду.

Работа, выполняемая вдали от токоведущих частей — это категория работ, выполняемых за постоянными ограждениями. Их производят по распоряжению или оперативным персоналом в порядке текущей эксплуатации.

Технические мероприятия по обеспечению безопасности работ

Технические мероприятия, предназначенные для безопасного проведения ремонтных работ в электроустановках или вблизи них, выполняются оперативным персоналом в следующей последовательности:

1. проводят необходимые оперативные переключения и принимают меры, препятствующие ошибочному или самопроизвольному включению коммутационной аппаратуры (для этого используют замки, блокировки, запоры);


2. вывешивают предупредительные плакаты: «Не включать — работают люди», «Не включать — работа на линии» и при необходимости устанавливают временные ограждения;


3. присоединяют к зажиму «Земля» переносные заземления, проверяют отсутствие напряжения на токоведущих частях, на которые должно быть наложено переносное заземление;


4. накладывают переносные заземления или включают заземляющие ножи;


5. ограждают рабочее место щитами и вывешивают запрещающие плакаты «Стой — высокое напряжение», «Не влезай — убьет»; 6) вывешивают разрешающие плакаты «Работать здесь», «Влезать здесь».

При проведении работ в электроустановках напряжением выше 1000 В основным требованием к обеспечению безопасной работы является создание видимого разрыва ремонтируемой цепи от всех токоведущих частей путем отключения разъединителей, отделителей, не имеющих автоматического привода, снятием предохранителей или отсоединением от шин питающих кабелей и т. д.

В электроустановках напряжением до 1000 В разрыв цепи обеспечивают рубильником, предохранителями, отсоединением шин, кабеля, проводов ремонтируемого присоединения и установки изолирующих прокладок, накладок и т. п.

Проверка отсутствия напряжения проводится между всеми фазами и каждой фазой по отношению к земле и к нулевому проводу на отключенной установке.

Рис. 138. Указатель напряжения типа УНН-1

В трехфазной сети напряжением 380/220 В для проверки отсутствия напряжения используют указатели напряжения или переносные вольтметры. Указатель напряжения типа УНН-1 (рис. 138) состоит из неоновой лампы 3, высокоомного резистора 4 и щупа для касания к токоведущей части. При прикосновении пальцем к контактной втулке 1 и подведении щупа 5 к токоведущей части в окошке 2 видно свечение неоновой лампочки (за счет активного тока утечки, проходящего через тело человека). При напряжении до 500 В применяется двухполюсный указатель напряжения типа ТИ-2 (рис. 139).

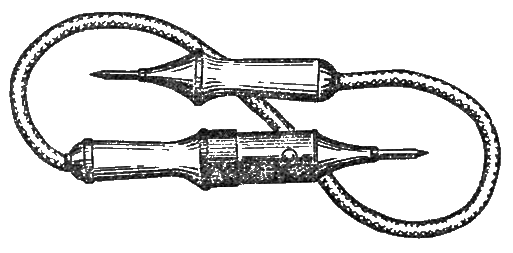

Рис. 139. Двухполюсный указатель напряжения типа ТИ-2

Для проверки отсутствия напряжения от 2 до 10 кВ применяют указатели с неоновой лампой типа УВН-1 (рис. 140) (указатель высокого напряжения), который состоит из изолирующей трубки 1, неоновой лампочки 3, бакелитовой конденсаторной трубки 4, соединительной муфты 5 и рукоятки держателя 6. При касании токоведущей части лампочка загорается от тока, проходящего через трубку 4 на землю. Свечение лампочки видно через окошко 2 в трубке.

Рис. 140. Указатель высокого напряжения типа УВН-80:
1 — изолирующая трубка; 2 — окошко; 3 — неоновая лам-почка; 4 — бакелитовая конденсаторная трубка; 5 — соединительная муфта; 6 — рукоятка держателя.

Организационные мероприятия по обслуживанию электроустановок

Организационными мероприятиями, обеспечивающими производство безопасных работ в электроустановках, являются:

• оформление работ нарядом или распоряжением;
• допуск к работе;
• надзор во время работы;
• оформление перерыва в работе и переходов на другое рабочее место и оформление окончания работ.

Наряд — это письменное распоряжение на производство работ в электроустановках, в котором указаны конкретное место работ, время начала и окончания работ, условия ее безопасного проведения, состав бригады и лиц, которые несут ответственность за безопасное производство работ. Форма наряда единая для любого напряжения в электроустановках потребителей.

Для контроля правильности оформления учета оперативным персоналом числа работающих бригад наряд заполняется в двух экземплярах.

Ответственное лицо оперативного персонала указывает место работы бригады, доводит до ее сведения содержание работ и безопасность их проведения; указывает ближайшие токоведущие части, находящиеся под напряжением, и прикасается рукой к частям, где предстоит работа.

Со времени допуска бригады к работе надзор за безопасностью всех членов бригады возложен на ответственного руководителя работ, который после завершения работы сдает рабочее место ответственному лицу оперативного персонала.

Оперативное обслуживание оборудования осуществляется дежурным персвналом. Порядок приема вахты, обслуживание агрегатов и сдача дежурства сменным персоналом регламентируются ПТЭ, инструкциями и местными правилами внутреннего распорядка.  

Оперативное обслуживание подстанций без постоянного дежурного персонала возлагают на оперативно-ремонтный персонал. Этому персоналу присваивают права и обязанности дежурного персонала в отношении оперативной работы, осмотра электроустановок, подготовки рабочего места и допуска ремонтных бригад к работе.  

Оперативное обслуживание трансформаторов включает: управление режимом работы; проведение периодических и внеочередных осмотров; периодический контроль значений параметров, характеризующих режим работы, и анализ полученных данных; выполнение организационно-технических мероприятий по обеспечению безопасного технического обслуживания и ремонта.  

Оперативное обслуживание электрических сетей и установок НО выполняет оперативный и оперативно-ремонтный персонал. Диспетчерская служба осуществляет оперативное руководство эксплуатацией установок НО и обеспечивает соблюдение графика режима их работы. В обязанности диспетчера входит: своевременное жлючение, переключение и отключение установок НО в соответствии с утвержденным графиком и при проведении ремонтных работ; проверка использования устронства централизованного управления установками 110 и обеспечение исправного состояния оборудования диспетчерского пункта; руководство действиями оперативного персонала по ликвидации неисправностей и сетях НО.  

Межремонтное оперативное обслуживание электрохозяйства жилых домов-не такое простое дело, как кажется на первый взгляд.  

Оперативное обслуживание действующих электроустановок включает дежурство в электроустановках, обходы и осмотры электроустановок, оперативное переключение, выполнение в порядке текущей эксплуатации некоторых мелких работ, особо оговоренных правилами техники безопасности.  

Оперативное обслуживание действующих электроустановок включает дежурство в электроустановках, обходы и осмотры электроустановок, оперативное переключение, выполнение в порядке текущей эксплуатации некоторых мелких работ, особо оговоренных правилами техники безопасности.  

Оперативное обслуживание средств измерений ведет оперативный или оперативно-ремонтный персонал подразделений, определенных решением руководства организации.  

Оперативное обслуживание оборудования электротермических установок на высоте 2 м и более от уровня пола помещения должно производиться со стационарных рабочих площадок.  

Оперативное обслуживание станций охранно-пожарной сигнализации состоит в ежедневной проверке исправности аппаратуры, приеме сигналов тревоги, обеспечении соответствующих мер и сообщений об этом в ближайшую пожарную часть, а также в принятии сигналов о повреждениях и мер по их устранению.
