Пожарные датчики устанавливаются только в соответствии с разработанными нормами и правилами, соблюдение которых, должно строго выполняться. Количество и порядок расположения датчиков прописан в своде правил установки от 2009 года (СП 5.13130.2009). От того, насколько грамотно будет произведена установка всех датчиков пожарной сигнализации, зависит время срабатывания извещателей, а также своевременная эвакуация людей.
Независимо от типа датчика оповещения (дымовой, тепловой, пламени и др.) рекомендуется размещать в одном помещении как минимум два прибора, для более достоверных данных и исключения возможности ложных срабатываний.
Правила размещения дымовых устройств
Оптические дымовые извещатели точечного типа применяются в средних или небольших помещения жилых домов, больниц, в гостиницах и прочее.
Линейные дымовые пожарные извещатели используются для контроля над большими помещениями: залы, склады, холлы, терминалы в аэропортах.
При установке датчиков учитываются характеристики газовых смесей и наличие потоков воздуха от вентиляционных шахт или приборов отопления. Некоторые газы (хлор, бутан) концентрируются у пола, однако под действием теплого воздуха могут скапливаться под потолком.
Точное место расположения извещателя (у пола, у потолка) определяется его настройкам к улавливанию конкретного газа и указывается в паспорте изделия.
Размещение автономных извещателей
Данные датчики применяются в быту для защиты жилых комнат в частных домах, квартирах, номерах гостиниц и прочее.
На один автономный пожарный извещатель приходится около 30 кв.м. контролируемой площади, поэтому одного прибора, как правило, бывает достаточно для одного помещения.
Монтируются автономные приборы на открытом потолочном пространстве с хорошей циркуляцией воздуха. Не рекомендуется установка над дверьми и в отдаленных углах помещения. Также не желательно попадание на автономный извещатель прямых солнечных лучей.
Если возможности установки прибора на потолке нет, то его можно разместить на стенах, при этом расстояние до потолка должно быть в пределах 10 — 30 см.
Если на потолочном пространстве имеются выступы более 8 см, то контролируемая площадь прибора сокращается на 25%.
Установка световых, звуковых и речевых оповещателей
Пожарная безопасность здания обеспечивается не только извещателями, но и информационными световыми табло и звуковыми оповещателями, способствующих быстрой и организованной эвакуации людей.
Установка подобных оповещателей также регламентирована нормативными документами. Требования к месту установки светового табло:
Звуковые оповещатели могут располагаться как внутри здания, так и снаружи. Крепятся они под потолком – 15 см до перекрытия, на расстоянии 2-2,3 метро от пола.
Конструкция подвесного потолка позволяет спрятать в межпотолочном пространстве каналы вытяжки, проводку, электрокабеля и другие коммуникации, однако, при этом увеличивается риск возгорания. В связи с чем потолок должен быть обязательно оборудован системой автоматической пожарной сигнализации.
Когда необходима установка датчиков
Нормы безопасности постоянно изменяются, поэтому собственникам жилья с подвесными потолками нужно регулярно отслеживать новые нормативно-законодательные акты. Так, некоторые владельцы уверенны, что именно уровень высоты потолка является основополагающим фактором в вопросе необходимости установки сигнализации. Однако это убеждение неверно – требования по противопожарной защите зависят не от высоты потолочного пространства, а исключительно от наличия и количества горючей кабельной нагрузки. Юридически это регламентируется следующими нормативными актами:
- свод правил 13130 от 2009 года с обязательным приложением «А»;
- таблица «А2», пункт 11 и примечание к п. 11 (норматив «Противопожарная защита»).
Как определить необходимость установки:
Шаг 1 . Заглянуть за потолок, найти кабель, обеспечивающий питание, розеточные провода или силовую сеть.
Шаг 2 . Выбрать максимально большой участок, проведенный в одном направлении более метра. Подсчитать количество кабелей, учитывая их марки, записать данные.
Шаг 3 . Для каждого типа провода определить показатели горючей массы по любому справочнику производителей кабельной продукции, например, Кольчугинского завода.
Шаг 4 . Провести расчеты по формуле: А×В=С, где А – численность проводки определенной модели и марки, В – горючая масса, а С – искомый параметр горючести. Расчет выполняется отдельно для каждого типа кабеля, затем все результаты суммируются.
Шаг 5 . Сравнить получившийся показатель с законодательными нормативами:
- до 1,5 литра на метр – датчики на потолке устанавливать не требуется;
- от 1,5 до 1,7 л – пожаробезопасность обеспечивается в виде независимого запотолочного шлейфа сигнализации;
- 1,7 л и больше – необходимо устанавливать автоматическую систему пожаротушения. При высоте потолков менее 0,4 метров монтируется шлейф.
При этом расстояния между базовым перекрытием и подвесным потолком должно быть достаточно для размещения датчиков. Также важно выявить участок с наиболее плотным расположением проводов и иных коммуникаций – кабели должны находиться на дистанции минимум в 30 см друг от друга.
В каких случаях пожарная сигнализация не требуется
Необходимость установки сигнализации всегда определяется исключительно показателем горючей нагрузки. Однако в нормативной документации по безопасности устанавливается и ряд иных факторов, при которых монтаж пожарной сигнализации на подвесном или натяжном потолке не требуется:
- При наличии проводов, скрытых в изолированных гофрированных трубках или специальных стальных коробах.
- В случае прокладки на основе одножильного кабеля и электрического питания НГ типа (не поддерживающего горение).
- Если в подвесном потолке проведена одиночная жила проводки.
Виды пожарных извещателей
Существующие сенсоры имеют довольно обширную систему классификации в соответствии с нюансами строения аппарата и способами его функционирования. Каждый из детекторов имеет свои особенности установки и эксплуатации. Так, в зависимости от типа передаваемого сигнала датчики делятся на следующие категории:
- Однорежимные извещатели. Сигнализируют об опасности при воздействии внешнего фактора, например, температуры. В настоящее время в быту не применяются.
- Двухрежимные с наличием оповещателей «Пожар» и «Нет пожара». При этом отсутствие сигнала о возгорании подтверждает то, что прибор исправен и работает в штатном порядке.
- Многорежимные со встроенными программами оповещений о сбоях в работе устройства.
Кроме того, извещатели условно подразделяются на виды по их локализации:
- Точечные бытовые приборы имеют единичный датчик зачастую встроенный в корпус.
- Многоточечные устройства оборудованы несколькими детекторами.
- Линейные оповещатели анализируют пространство по произвольной траектории. Бывают одиночными или парными, автономными или адресными.
Независимо от классификации все пожарные датчики делятся на проводные и беспроводные и отличаются по типу самого извещателя – именно такое разделение является основополагающим при выборе системы оповещения.
Тепловые извещатели
Датчики тепла были первыми устройствами для предупреждения возгорания. Они появились в быту еще в начале XIX века, и на тот момент выглядели как два подпружиненных кабеля с восковой вставкой посередине. При повышении температуры воск начинал расплавляться, а провода замыкались, вызывая звуковой сигнал тревоги. Тепловые датчики нового поколения также имеют плавильные элементы и часто применяют электрический эффект, основанный на принципе термопара.
Несмотря на все достоинства прибора, включая его дешевизну, у таких детекторов присутствует один серьезный изъян – он подает сигнал тревоги уже после того, как температура воздуха повысилась и начался пожар. Именно по этой причине с развитием технологий подобный вид устройств постепенно утратил свою актуальность.
Датчики дыма
Системы, оснащенные дымовыми извещателями, на сегодняшний день являются наиболее популярными противопожарными устройствами для использования в жилых и рабочих помещениях. Дым – это первый и главный признак возможного возгорания, который может появиться до возникновения открытого пламени. Например, неисправность электропроводки часто сопровождается длительным процессом тления с характерным едким чадом. Поэтому подобный вид сенсоров помогает выявить очаг возгорания на его первоначальной стадии.
Датчик дыма действует на основе принципа определения перемены прозрачности задымленного воздуха. При этом прибор классифицируют в зависимости от способов его функционирования на линейные детекторы (работают с направленным лучом в оптическом или ультрафиолетовом диапазоне) или точечные извещатели (на основе инфракрасного излучения). Точечные детекторы обычно проще линейных, но менее надежны – густой темный дым не имеет свойства отражать инфракрасные лучи, поэтому во время такого возгорания датчик может не среагировать.
Детекторы пламени
Данный вид оповещателей обычно используется для обеспечения противопожарной безопасности на производственных площадках. В таких помещениях применение дымовых или тепловых датчиков будет затруднительным по причине постоянной запыленности воздуха или его повышенной температуры.
Виды детекторов:
- Инфракрасные. Улавливают лучистое тепло открытого пламени. При наличии регулярно действующих источников нагрева воздуха исключено безосновательное срабатывание сигнала.
- Ультрафиолетовые. Применяются в случае присутствия в комнате источников инфракрасного излучения, например, электронагревателя.
- Датчики с реакцией на электромагнитную составляющую выделения энергии открытого огня.
- Охранные ультразвуковые устройства. Взаимодействуют с колебаниями воздушных масс. Принцип работы основан на том, что горячий воздух активно поднимается вверх.
Правила установки и размещения противопожарных датчиков на потолке
Размещение охранной-пожарной сигнализации (ОПС или АПС) регламентируется нормативным актом СП 5.13130.2009 в редакции от 01.06.2011. В соответствии с данным документом установка устройств проводится исключительно на несущих элементах (ребрах жесткости) или тросах. Важно учитывать, что закреплять оповещатели на плитах подвесных потолков категорически запрещено – данная конструкция имеет плохую механическую устойчивость и небольшую огнеупорность.
Иногда сенсоры в запотолочном пространстве используются и для обеспечения безопасности в помещении. Это возможно в тех случаях, когда фальшпотолки имеют крупную перфорацию. По правилам безопасности установка пожарных извещателей за подвесным потолком возможна в следующих случаях:
- при наличии перфорации площадью от 40% всей поверхности с периодически повторяющимся крупным рисунком;
- с диаметром одного отверстия перфорации не менее 1 см;
- в случае если размер элемента подвесной конструкции не превышает минимальную величину одной ячейки (например, потолки типа «Армстронг»).
При несоблюдении данных требований пожарные извещатели должны быть установлены на стены помещения или непосредственно на поверхности подвесного потолка. Кроме того, требуется учитывать радиус чувствительности приборов.

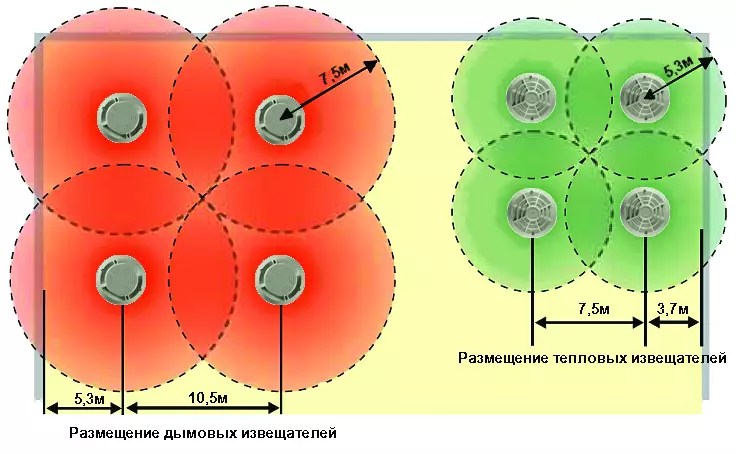

- Установка осуществляется по принципу расположения «треугольной решеткой» – это обеспечит экономию пространства и защитит всю поверхность.
- При расчетах радиуса действия устройства используется ориентация зоны чувствительности в горизонтальной плоскости. Для дымовых датчиков – 7,5 м, для тепловых – 5,3 м.
- Извещатель, закрепленный на основании подвесной конструкции, необходимо располагать так, чтобы чувствительный элемент находился ниже уровня потолка. Для дымового – на 2,5-60 см, теплового – на 2,5-15 см.
- Расстояние от стен должно быть не менее 0,5 м.
Расчет необходимого количества извещателей
Перед монтажом дымовых сенсоров требуется правильно рассчитать их точное количество для конкретного помещения. При этом необходимо учитывать тип устройств и предполагаемую схему подключения. Важно понимать, что в законодательстве каждого государства нормы установки будут различаться.
В Российской Федерации обязателен монтаж не менее 2-х датчиков на одну комнату. В нормативных актах прописывается, что извещатели рекомендуется устанавливать на каждом участке потолка шириной в 0,75 м. или более, а также на элементах строительных конструкций с выступом на 0,4 м.
Таким образом, обособленная зона межпотолочного пространства должна быть оборудована:
- тремя датчиками, если они подключены к двухпороговому шлейфу реакции или к трем отдельным шлейфам с единым порогом срабатывания;
- четырьмя извещателями при попарном их включении в два разных шлейфа приборов с одним порогом;
- двумя устройствами со схемой попеременного срабатывания.
Вопреки тому, что точечные датчики способны контролировать до 25 метров комнаты, обязательно устанавливать не менее двух штук, если они адресные и минимум три, если аналоговые. Объясняется это тем, что распространение дыма и огня в потолочной зоне имеет свои особенности, а значит, эту площадь контролировать труднее.
Порядок монтажа
В начале установки устройства в первую очередь определяется необходимое количество датчиков и места крепления, лишь затем начинается процесс монтажа.
В подвесной потолок
В подвесные потолки из гипсокартона чаще всего устанавливают датчики методом врезки – наиболее эстетичным и удобным способом. Использовать при этом рекомендуется жароупорные кабели с оплеткой типа НГ, медными жилами и минимальным сечением в 0,5 мм. Следует обратить внимание на то, что установка датчиков в глухих углах между стеной и потолком строжайше запрещена.
Схема монтажа пожарного сенсора:
Шаг 1 . Определение количества детекторов, примерного места их расположения и дистанции друг от друга. Следует учесть, что сенсоры дыма необходимо устанавливать как в самой подвесной конструкции, так и на ней.
Шаг 2 . Фиксация оповещателей допустима только на каркас или бетонное перекрытие накладным способом. Возможна врезка в подвесной потолок и крепление с помощью специальных монтажных колец, но при этом датчик дополнительно фиксируется тросом к перекрытию.
Шаг 3 . Подключение прибора производится исключительно при отсутствии питания и в соответствии со схемой, указанной на упаковке датчика. В завершение следует еще несколько раз выверить точность соединения и работоспособность всей системы.
В натяжной потолок
В нормативных документах не указывается обязательное место размещения пожарных датчиков в натяжных потолках, однако, необходимо соблюдать минимальное расстояние от стен. При монтаже устройства предпочтение должно отдаваться тем районам, где будет наибольший охват контроля за помещением с учетом радиуса действия сенсора.
Инструкция по монтажу:
Шаг 1 . Подготовить закладную конструкцию под натяжной потолок. Для этого к плоской пластине из пластика или фанеры прикручиваются гибкие металлические подвесы, с помощью которых платформа крепится к бетонному перекрытию.
Шаг 2 . Выровнять закладную в уровень с будущим потолком. Проводку вывести вниз.
Шаг 3 . Натянуть полотно. В месте расположения платформы приклеить термокольцо, чтобы ПВХ-пленка не порвалась, затем прорезать отверстие для установки сенсора.
Шаг 4 . Подключить устройство, проверить его работоспособность. Прикрутить датчик к платформе.
Меры безопасности и возможные проблемы при установке
Несмотря на то что система противопожарной сигнализации должна устанавливаться квалифицированной организацией с соблюдением всех требований и норм, иногда владельцы квартир собственноручно пытаются монтировать устройство. Самостоятельная установка пожарных датчиков возможна, но следует соблюдать определенные правила безопасности:
- Во время монтажных работ разрешается использовать только специальные стремянки или лестницы – любые подручные средства категорически запрещены.
- К монтажу и техническому обслуживанию системы пожарной безопасности допускаются специалисты со знанием инструкций и специфики работы.
- Инструменты, применяющиеся в процессе, должны иметь изолированные рукоятки.
- Вначале необходимо измерить напряжение между фазами с помощью переносного вольтметра.
- Перед установкой элементов системы обязательно проверить прочность крепления пожарных извещателей на подвесном потолке или натяжной конструкции.
Распространенные проблемы при монтаже и эксплуатации
Проблема №1 : нарушение работы одного детектора при исправности всех остальных.
Способ устранения: проверить установленные дымовые сенсоры, и, по необходимости, демонтировать их. При этом нужно учитывать, что если показатели напряжения различны, то проводка для пожаротушения и сигнализации должна быть расположена в отдельных коробах. При открытой прокладке расстояние между кабелями и другими системами коммуникации не должно составлять менее 0,5 м.
Проблема №2 : отсутствие тревожного сигнала.
Способ устранения: проверить монтажную поверхность, развернуть оптический индикатор аппарата по направлению к главному входу.
Проблема №3 : неисправность батареек.
Способ устранения: если датчик установлен на самом полотне потолка, то поменять систему питания будет довольно легко – потребуется всего лишь аккуратно открутить прибор от его платформы. При монтаже аппарата внутри подвесного потолка нужно будет частично демонтировать потолочное полотно.
Таким образом, главным требованием к установке пожарного детектора остается его эффективная последующая работа. При выборе устройства желательно отдавать предпочтение надежным производителям, модели которых гарантировано прослужат несколько лет.
Владельцу помещения лучше положиться на квалифицированных специалистов, способных рассчитать количество извещателей и создать правильную схему их расположения – только при грамотной установке возможна эксплуатация пожарных датчиков без сбоев и неисправностей.
Извещатель пожарный ручной – это, согласно , определяющего требования к техническим средствам АПС, техническое изделие для ручной отправки тревожного сигнала. Сокращенное название/аббревиатура – ИПР.
Такие изделия, дублирующие автоматическую передачу сигнала от других, подобных по назначению устройств, таких как , газовые или , входят в состав практически всех установок/систем АПС.
Кроме того, они могут использоваться как устройства дистанционного пуска станций/насосов внутреннего противопожарного водопровода, зданий/сооружений – дублирующие элементы автоматических, так и локальных установок ручного способа приведения в действие; включения /подпора воздуха, для разблокирования электромеханических/магнитных замков дверей аварийных выходов, а также как тревожные кнопки в составе охранной сигнализации.
Тем не менее основное назначение ИПР – это формирование сигнала «Пожар» вручную очевидцами, обнаружившими признаки пожара в помещениях зданий/сооружений, на территории объекта предприятия, где они находятся; в независимости от того, кем они являются – работниками, дежурным персоналом инженерных служб, сотрудниками охраны или посетителями.
Виды
Различают два вида ИПР в составе систем АПС:
- Пороговые . Традиционные извещатели о возникновении пожара в помещениях здания/на территории, передающие сигнал тревоги при замыкании/размыкании электрической цепи устройства, включенного в шлейф ПС. Значительным недостатком является отсутствие точного адреса очага возникновения пожара, в зависимости от того сколько зданий/строений на территории или помещений в здании/сооружений защищено данным шлейфом ПС.
Как правило, более четкой информации о локализации места возгорания, чем этаж здания или здание/группа строений на стандартных моделях приборов АПС с использованием пороговых ИПР получить просто невозможно, т.к. использовать отдельный шлейф ПС на каждый ручной извещатель нецелесообразно дорого.
- Адресные . Большим принципиальным преимуществом таких ИПР является передача точных координат очага пожара в зданиях, на территории защищаемого объекта. Как правило, они используются в адресных или адресно-аналоговых системах АПС, использующих в качестве пульта охранного/пожарного поста наблюдения/контроля ПК с установленным соответствующим программным обеспечением. Последними разработками, современными моделями таких изделий, выпускаемых как зарубежными, так и отечественными производителями, являются ИПР, способные передать тревожное сообщение по радиоканалу или с использованием сотовой связи как GSM, так и других стандартов.
Стоит более подробно рассмотреть основные виды изделий, называемых ИПР, чтобы понять их принцип действия:
- Извещатель пожарный ручной адресный . Согласно , устанавливающего нормы проектирования установок АПС/АУПТ, это ИПР, передающий одновременно с тревожным сообщением о пожаре на приемно-контролирующий прибор (ПКП) код адреса своего точного места расположения/установки в составе противопожарной автоматики защищаемого объекта.
Точность адресных ИПР – до расположения в помещении здания/строения или указания конкретного места на территории предприятия/организации позволяет оперативно проконтролировать сигнал о пожаре, принять необходимые меры без потерь драгоценного в такой ситуации времени; что гораздо более затруднительно во всех отношениях при использовании традиционных пороговых ИПР, включенных в протяженные по расстоянию шлейфы ПС, защищающие множество помещений в общественном, административном здании или строений на территории промышленного предприятия.
Это весьма удобно, наглядно видно на мониторе ПК при использовании автоматизированного рабочего места, например, с пакетом программного обеспечения комплекса системной охраны «Орион» от лидера российских производителей оборудования – НВП «Болид» из подмосковного г. Королев.
Использование адресных ИПР в таких централизованных комплексных системах контроля, в том числе с использованием камер видеонаблюдения, по понятным причинам, сокращает/предотвращает как количество ложных/случайных срабатываний, так и возможность умышленного нажатия таких извещателей, в том числе из хулиганских побуждений. При этом в один шлейф адресно-аналогового или адресного приемного контрольного прибора АПС могут включаться сотни извещателей, включая ИПР такого вида.
- Извещатель пожарный ручной радиоканальный – это современное беспроводное устройство. Чаще всего используется в составе адресных интегрированных систем безопасности, защищающих объекты – комплексы зданий большой площади/этажности или сооружения промышленных, складских предприятий, расположенные на большой территории, где использование проводных систем затруднено, нецелесообразно или невыгодно по различным причинам. Передача устойчивого, надёжного сигнала тревожного сообщения ведется по выделенному радиоканалу на большое расстояние. Например, до 600 м на открытом пространстве у ИПР 51310-1, имеющего также маркировку ИПР-Р, производства компании «Аргус-Спектр» из Санкт-Петербурга.
- Извещатель пожарный ручной электроконтактный – это самое старое по конструкции изделие, чья история использования насчитывает более века; но надежное, простое и, что немаловажно, недорогое устройство извещение о возникновении пожара. Несмотря на появление более «продвинутых» в техническом плане адресных, радиоканальных ИПР, в том числе использующих GSM-стандарт связи; массовое производство электроконтактных извещателей, принцип действия и устройство которых указаны в самом названии, не сокращается и сегодня. Они востребованы для оборудования помещений зданий, территории предприятий во всех типовых случаях, когда требования к их установке, точности определения места расположения не так высоки.
Хотя к такому общему виду – по принципу замыкания/размыкания электрической цепи, можно причислить и все остальные ИПР, традиционно к ним относят более «старые» модели изделий. Адресные, радиоканальные ручные извещатели получили собственное название из-за принципиально другого способа обмена информацией с совместимыми приборами АПС.
К различным видам/типам ИПР можно также отнести модели изделий в обычном исполнении для установки в помещениях, на территории, где им предстоит эксплуатация в нормальных условиях; и ручные извещатели во взрывозащищенных корпусах, монтируемые в помещениях категорий А, Б.
Технические характеристики
К таким параметрам относятся:
- Простота, удобство использования ИПР по прямому назначению. Он должен легко отличаться на фоне отделки интерьера помещений, на стене здания, столбе/опоре при установке на территории, чему способствует красный цвет корпуса; контрастный, обычно белый цвет элемента извещателя, приводящий его в действие, а также размеры – минимально 5 тыс. мм 2 .
- Конструкция обязана позволять приводить к его срабатыванию практически на бегу, когда человек, обнаруживший очаг пожара находится в стрессовой/экстремальной ситуации. И, конечно, не требовать предварительного изучения технического паспорта изделия, практического изучения его устройства.
- Защита корпуса – не меньше IP ИПР должны быть устойчивы к вибрации, электромагнитному воздействию, высокой влажности воздуха, перепадам температуры окружающей среды в широком диапазоне, так их устанавливают не только в помещениях, но и на территории предприятий.
Все эти и многие другие технические требования, а также методики испытаний ИПР на «профпригодность» изложены в .
Следует отметить, что большинство требований рекомендательны, что позволяет производителям вовсю использовать свою фантазию в деле конструирования ИПР «отличных от других», что совсем не идет на пользу делу. Так, та часть устройства, которая приводит к его срабатыванию, может быть хрупким элементом, что следует/возможно разбить несильным ударом, а также рычагом, кнопкой или иным приспособлением (!). Говорить об унификации изделий при таких вольготных трактовках основного элемента ИПР просто невозможно.
В продаже присутствуют крайне неэффективные конструкции извещателей с рычагами, нажимными/сдвижными скобами, планками. Практически головоломки, созданные десятилетия назад, архаичные как по внешнему виду, так и по способам использования/возвращения в рабочее состояние после применения.
Поэтому при выборе модели изделия лучше всего воспользоваться мнением даже не специалистов проектных организаций, часто по привычке включающих в спецификацию рабочей документации устаревшее оборудование; а советами ИТР предприятий/организаций, выполняющих на основании лицензии МЧС работы по монтажу/обслуживанию систем АПС/АУПТ, чьи знания и опыт подскажут оптимальное решение для данного защищаемого объекта.
Установка
При выборе места монтажа ИПР следует руководствоваться приложением Н СП 5.13130.2009. Его основные указания – установка вдоль эвакуационных путей, у выходов из помещений/зданий, в вестибюлях, коридорах, на лестничных площадках с удобным доступом к ним, максимально возможным освещением.
Согласно высота монтажа ИПР – 1,5 м, а предельное расстояние между ними в помещениях – 50 м, на территории – 150 м. В последнем случае устройства должны защищаться от атмосферных осадков.
Производители моделей изделий
Чтобы хоть немного ориентироваться в многообразии товарной продукции, выпускаемой многими производителями оборудования АПС, стоит привести примеры некоторых популярных, следовательно, проверенных опытом монтажа/эксплуатации моделей изделий:
- . Производится ГК «Рубеж». Питание – 3–30 В, потребление тока – не больше 50 мкА. Размеры – 88 х 85 х 43 мм, вес – менее 0, 15 кг. Защита корпуса – IP Диапазон температуры эксплуатации – от – 40 до + 60℃. Отличный извещатель, чья конструкция, внешний вид, включая маркировку, соответствует как российским, так и зарубежным стандартам соответствия/сертификации; что немаловажно во многих ситуациях при проектировании, последующем техническом обслуживании.
- . С такой маркировкой существует довольно много изделий от разных производителей с дополнительными названиями. Например, ИПР 535 «Гарант» производства «Спецприбор». Этот извещатель имеет защиту корпуса IP 67, стойкость к агрессивной среде, взрывозащищенное исполнение. А также ИПР 535-7, выпускаемый компанией «Сибирский Арсенал». Это классический ручной извещатель из прошлого этих устройств с дополнительной крышкой для защиты «от дурака» и нажимной вниз кнопкой (!), как указано на изделии, а по факту – сдвижной конструкцией. Все вместе приводит к ненужным никому, излишним манипуляциям с устройством; а тот, кто, будет давить на такую «кнопку» – никогда никому не передаст сигнал тревоги.
- . Аналогичная ситуация с различными производителями, обозначениями/названиями, маркировками. Пример – вышеуказанный ИПР 513-10, а также следующее в списке изделие.
- производства НВП «Болид». Это современное адресное электроконтактное устройство, соответствующее самым высоким стандартам. В один шлейф ПС с использованием ПКП серии « », выпускаемых компанией «Болид», можно подключить до 127 ИПР 513-3А, что впечатляет.
Выводы: найти ИПР, соответствующие ситуации, подходящие по совместимости с выбранными ПКП, техническим характеристикам и стоимости, несложно, если прибегнуть к помощи специалистов.
Своевременность извещения людей, находящихся на объекте, о задымлении и пожаре зависит от грамотной установки противопожарной системы, соблюдения принципов и правил монтажа. Стандарты установлены для каждого из элементов коммуникации, в том числе существует четкий регламент установки извещателей. Он зависит от типа , ее разновидности, а так же требований и норм, предъявляемых к конкретной системе.
Важно! Одним из основных принципов размещения является монтаж в одном помещении двух приборов, вне зависимости от их типа. Это обеспечивает более достоверную информацию, и купирует риски ложных срабатываний.
Нормы установки пожарных извещателей, в том числе их число и порядок размещения определены правилами:
- СП 5.13130 от 2009 года;
- НПБ 88-2001.
Существуют и другие нормативные документы, которые определяют требования по типу приборов. Все стандарты разработаны с учетом обеспечения максимальной безопасности людей и имущества, а так же эффективного использования технических средств.
Совет. Поскольку все российские документы излагают исключительно теоретические требования к установке , на практике чаще всего реализуют различные мировые стандарты. Например, английский норматив BS-5839 разрешает моделировать стадии возгораний и подбирать оптимальное место для приборов в конкретных помещениях.
Размещение тепловых линейных извещателей
Это оборудование актуально в масштабных помещениях: залы аэропортов и железнодорожных вокзалов, в холлах административных зданий, на складах и аналогичных объектах.
Оптические приборы
Эти точечные устройства, индексирующие дым, целесообразны в небольших комнатах: номерах гостиницы, палатах больницы и в квартирах.
Аспирационные приборы
Эти приборы используют в захламленных вещами помещениях: запасниках музеев, хранилищах библиотек и в архивах.
Дистанция между 2-мя приборами не может превышать 9 метров. Радиус действия пожарного извещателя – от высоты потолка.
Если высота потолков помещения превышает 12 метров, используется принцип двойного расположения: на стене и верхнем перекрытии. Между рядами расстояние должно быть не менее 2 метров. Так же целесообразно использовать, как линейные устройства, так и точечные модели.
Нормы монтажа и правила установки автоматической пожарной сигнализации
Непосредственная установка пожарных извещателей так же регламентируется нормативами, главный из которых – это визуальная доступность помещения для прибора, то есть отсутствие препятствий фиксации обнаружения возгорания. Устройства могут монтироваться на любые поверхности, в том числе и на оборудование. Пред работами отмеряют дистанции от углов до приборов, и расстояние между самими датчиками, на эти параметры нормами установки датчиков пожарной сигнализации в помещении определены такие значения:
- 0,1 метра для потолочных устройств;
- 0,3 метра для настенных устройств.
Следует учесть. Поверхности, где устанавливаются пожарные извещатели пламени, должны быть неподвижными. Фиксация на них приборов – жесткая. Это предотвратит возможные вибрации и ложные срабатывания.
Для каждого из типов оборудования применяются специальные правила.
Пожарные извещатели и датчики дыма
Приборы, предназначенные для индексации задымления помещения, рекомендуется, если это возможно, устанавливать под перекрытием. В случае если такое размещение невозможно, подойдут любые другие несущие конструкции. В любом случае необходимо предусмотреть максимальную площадь охвата.
Установка ручных пожарных извещателей
Ручные модели приводятся в действие человеком, они автономно обнаруживают возгорание. Правила установки этой охранно-пожарной сигнализации зависят не столько от типа прибора, сколько от особенностей конкретного помещения:
- их монтируют на несущих конструкциях на высоте от 1,4 до 1,5 метра от пола;
- места установки должны быть как можно дальше от магнитов любого характера и электрического оборудования, чтобы избежать рисков отказа при приведении устройств в действие;
- в кабельных сооружениях приборы размещают у входов и разветвлений, доступ к ним должен быть полностью свободным;
- правила установки ручных пожарных извещателей предписывают следующее размещение устройств в местах с максимальной проходимостью: на лестницах, в холлах, в коридорах у входов.
Установка автономных пожарных извещателей
Перед тем, как определить точки, где устанавливаются , необходимо рассчитать их количество, необходимое в конкретном помещении. Обычно на каждые 30 м2 площади используется отдельный прибор, но значения могут варьироваться в зависимости от технических условий. Предпочтительней автономные устройства монтировать на потолок, учитывая следующие параметры:
- дистанция от устройства до потолка не должно быть более 0,3 метра;
- наиболее чувствительное устройство монтируется на расстоянии 0,1 метра от перекрытия;
- если потолочная конструкция состоит из модулей, рекомендуется установка на каждом из них, при расчетах осуществляется процентовка площади в зависимости от конфигурации;
- на многоярусных потолках целесообразно размещать приборы на каждом ярусе.
Следует избегать участков, на которые попадает прямой солнечный свет, зоны, соседствующие с приточной вентиляцией. В последнем случае требуется измерения скорости воздушных потоков, она не должна превышать 1 м/сек. Так же правила установки датчиков пожарной сигнализации автономного типа запрещают угловое размещение.
Установка светового табло и сирены
На масштабных объектах целесообразно использовать комплекс технических средств противопожарной безопасности, в том числе сирены и световые табло. К местам, где устанавливается такая пожарная сигнализация определены свои нормы и правила. Для световых табло и информационных указателей рекомендуется:
- хорошо просматриваемые места с нормальным освещением, не мешающим воспринимать информацию;
- таблички устанавливаются в поле зрения людей;
- дистанция между указателями направления эвакуации не должна превышать 60 метров.
Сирены можно использовать, как в здании, так и за его пределами. Устройства располагают не ниже 2,3 метра от пола, и не ближе 0,15 метра от потолка. Такие же требования предъявляются к приборам, которые приводятся в действие вручную. Установка световых, звуковых и речевых оповещателей должна выполняться на несущие конструкции.
Прекрасно показали себя на страже пожарной безопасности тепловые пожарные извещатели Болид. Эти оптическо-электронные устройства многократно помогали предотвращать серьезные пожары.
Проверка пожарной сигнализации
Требования пожарной безопасности по установке датчиков и других элементов сигнализации предписывают выполнение монтажа профильными компаниями, имеющими лицензию на выполнение таких работ и квалифицированных специалистов со специальными допусками. Целесообразно доверять техническое обслуживание и проверки систем тем же предприятиям, которые осуществляли установку. Сотрудники специализированных компаний обязаны ежемесячно проводить обследование на объектах, и составлять акты по каждому мероприятию. Цены и сроки выполнения работ по монтажу пожарно-охранной сигнализации зависят от возможностей конкретной компании и масштабов объекта.
Организация пожарной безопасности на предприятии сложная задача, которая решается простыми шагами
Обеспечить должный уровень безопасности на любом объекте несложно, нужно последовательно решить такие задачи:
Определение рисков
Выявлять опасные участки и места, где требуется сигнализация, должны специалисты, обладающие необходимыми компетенциями.
Выбор оборудования
Оборудование выбирается из принципов целесообразности и выделенного предприятием бюджета.
Проектирование и монтаж
Разрабатывать проект и осуществлять монтаж имеют право только специалисты. Любой надзорный орган потребует от руководства компании соответствующие подтвердительные документы.
Обучение пожарно-техническому минимуму в организации по программам ПТМ
Каждый сотрудник предприятия должен твердо знать свои обязанности и действия в чрезвычайной ситуации. Одни — переходит к руководству событиями, другие – дисциплинированно следуют к выходу. Весь персонал должен уметь обращаться с огнетушителями, комплектами и иметь некоторые навыки поведения при пожаре.
Соблюдение правил и норм эксплуатации технических средств
Технические средства противопожарной безопасности сохранят работоспособность и функционал только в том случае, если будут соблюдаться правила их эксплуатации и выполняться своевременное техническое обслуживание.
Надежность и работоспособность системы пожаротушения в значительной мере зависит от правильности ее монтажа, соблюдения правил и требований к системам. Одно из обязательных условий – это нормы установки пожарных извещателей, которые зависят от вида приборов и особенностей охраняемой территории.
Расчет расстояния между отдельными извещателями и определение места их монтажа – это трудоемкий и ответственный вопрос, который приходится на каждом объекте решать проектировщикам с нуля.
Нормы и правила, регулирующие установку пожарных извещателей
Для руководства и контроля вопроса установки противопожарного оборудования используют различные нормативные акты, которые дают определение типов извещателей, требований к ним и стандартных показателей, которым должно соответствовать расстояние между пожарными извещателями.
Основным нормативным документом в этой сфере являются НПБ 88-2001, утвержденные приказом ГУГПС 04.06.01 года, которые определяют нормы и правила проектирования установок пожаротушения и сигнализационных приборов.
Также необходимо учитывать Свод правил 5.12.130.2009 от 25.03.09 года, посвященный нормам и правилам установки автоматических систем пожаротушения, с учетом последующих изменений, в котором правила монтажа датчиков пожарной сигнализации излагаются с учетом особенностей различных потолков.
Все действующие нормативы и требования направлены на обеспечение высокого уровня пожарной безопасности и максимально эффективного использования противопожарного оборудования.
Недостаток данных документов – их теоретический характер, т.е. они содержат только перечень требований. Для практического использования часто используются различные европейские стандарты, в которых дается описание характера происходящих процессов горения и тушения огня с точки зрения их физической природы. Так, стандарт из Великобритании BS 5839 позволяет моделировать различные стадии пожара и выбирать решение для каждой конкретной ситуации.
Правила размещения дымовых устройств
Существует несколько различных типов дымовых извещателей, которые устанавливаются в различные помещения, и для которых применяются специальные правила измерения расстояния между ними или от стены до извещателя.
- Оптические приборы точечного дыма используются на объектах малого формата, таких как жилые квартиры и дома, больничные помещения, гостиничные номера.
- Линейные установки пожарной сигнализации предназначаются для просторных объектов, таких как склады, холлы и залы общественных помещений, терминалы аэропортов или вокзалов.
- аспирационные извещатели установлены в помещениях, загроможденных документами и материалами, например, в библиотеках, запасниках музеев, архивах.
Для надежной работы точечных и аспирационных приборов необходима неподвижная фиксация под перекрытиями, т.е. там, где возможность возникновения вибрации минимальна.
Площадь охвата одного извещателя зависит от высоты потолков:
- до 3,5 метров – 85 м 2 ;
- от 3,5 до 12 метров – 55 м 2 ;
- свыше 12 метров – необходимо двухуровневое размещение (на стенах и потолке) и одновременное использование точечных и линейных моделей.
Расстояние между приборами пожарной сигнализации не должно превышать 9 метров.
Линейные приборы помещают на стены друг напротив друга на расстоянии 9 метров. Для высоких помещений (от 12 до 18 метров) используют два ряда датчиков и минимальное расстояние между уровнями не менее 2 метров, при этом нижний ряд располагается выше 4 метров от уровня пола, а верхний – не ближе 40 см от потолка.
При навесных потолках дымовые датчики устанавливают между двумя потолками и направляют к выходам из вентиляции.
Установка извещателей пламени
Основное требование, влияющее на размещение пожарных извещателей пламени – это обязательность оптической доступности территории, т.е. отсутствие преград, мешающих фиксации возникшего пламени.
Приборы монтируются внутри помещений и на открытом пространстве, их можно установить на потолке, стене или на оборудовании. Для установки измеряется расстояние не между пожарными извещателями, а от прибора до углов. Данный показатель имеет ограниченные пределы:
- 10 см для потолочных креплений
- 30 см для стенных приборов.
Так же, расстановка датчиков друг от друга в прямоугольном помещении рекомендуют устанавливать по следующим параметрам:
Размещение тепловых линейных извещателей
Тепловые линейные извещатели реагируют на колебания температурного режима. Они изготавливаются в виде термокабеля, восприимчивого по всей длине. Расстояние между датчиками пожарной сигнализации внутри зданий равняется 10-12 метрам. При монтаже вне зданий (под навесами) правила установки требуют, чтобы соблюдалось расстояние от навеса до кабеля не менее 50 см.
Тепловые приборы используются в помещениях с большой площадью и высоким потолком, например, на стадионах, внутри складов, производственных цехов.
Основное требование – надежная фиксация к стене, потолку или хорошая натяжка без крепления, чтобы противопожарные сети не подвергались угрозе повреждения. Все прокладываемые кабеля соединяются в месте расположения контрольного пункта, куда и подается вся информация об угрозе пожара.
Размещение ручных устройств
Ручные датчики активизируются непосредственно человеком, поэтому расстановка пожарных извещателей определяется удобством доступа к ним.
Их устанавливают на стенах в помещении на высоте около полутора метров от пола, т.е. недоступной для случайного включения животными или детьми, и находящейся на уровне зрения большинства людей.
Требования к установке – это отсутствие мебели или оборудования, перекрывающего доступ, к ручным устройствам. Места для установки датчиков должны быть общедоступными и не имеющими индивидуальных замков – лестницы, коридоры, холлы. Расстояние между точками монтажа не должно превышать 50 метров, а, если контролируются внешние территории – то 150 метров.
«Обратите внимание!
Также учитывает расстояние до светильника и его мощность, что влияет на уровень освещенности контрольных точек.»
Расстановка газовых извещателей
При использовании пожарного извещателя основным показателем являются физические характеристики газа и самого помещения, т.е. учитываются вероятные направления и скорость распространения газа. Обычно газовые приборы размещают непосредственно возле газовых приборов с токсичными или горючими газообразными веществами, из которых возможна утечка. Объекты, где решаются на установку газовых пожарных извещателей, — это производственные помещения или специальные пункты газораспределения.
Размещение автономных извещателей
Особенность, которой обладает автономный пожарный извещатель, это самостоятельная активация, не требующая присутствия или контроля человека. Место использования – жилые помещения, гостиничные номера, санатории, дома отдыха и так далее.
Нормативы площади, попадающей под контроль прибора, — 30 квадратных метров, а если пространство или плоскость потолка имеет сложную геометрию, то это показатель необходимо снизить на четвертую часть, т.е. до 23-25метров. С учетом характеристик типовых защищаемых объектов, приборы могут устанавливаться по одному на единицу площади.
Для надежной работы оборудования избегают прямого попадания солнца, а также закрытых углов, с ненадежным проветриванием.
Правилами предусматривается потолочная установка, а при ее невозможности, нормы установки стенных пожарных извещателей предусматривают удаленность от потолка в пределах от 10 до 30 см.
Установка световых, звуковых и речевых оповещателей
Помимо извещателей, передающих информацию на пульты управления, широко используются различные оповещатели, т.е. приборы, доносящие сигналы тревоги и информацию о пожаре для всех людей, находящихся в опасной зоне. Основная задача данного оборудования – при обнаружении датчиками возгораний (дыма, пламени, скачка теплового уровня) оповестить людей о необходимости эвакуации.
Оповещатели передают сигналы с помощью:
- световой индикации,
- голосовых (речевых) оповещений,
- звуковых сигналов (сирены, звонки).
Для каждого вида предъявляются свои требования.
Для световых индикаторов необходимо место, доступное для обзора, и максимально расстояние – 60 метров между ближайшими табло.
Звуковые и речевые приборы могут быть как внутри помещения, так и на территории, и располагаются на высоте около 2 метров от пола.
Расстояние между шлейфами сигнализации
Шлейфы пожарной сигнализации предназначаются для передачи сигналов от точки расположения датчика до контрольного пункта или места нахождения оповещателя.
Требования к установке шлейфов – возможность довести информацию до конечной точки. Т.е. они должны быть защищены от открытого огня или высоких температур.
Ограничение в установке – расстояние до электрических кабелей не менее 50 см, и в исключительных случаях – допускается 30 см. Данное требование вызвано следующими причинами:
- предотвращение случайного срабатывания пожарной системы;
- защита от повреждения при замыкании электрической сети.
Нормы установки пожарных извещателей являются обязательными для применения. Они обеспечивают максимальную эффективность работы оборудования и создание условий для пожарной безопасности.
