Как выполняется параллельное соединение розеток. Правильная схема подключения розетки Схема подключения розеток последовательно

Перед тем как подключить розетку, надо решить каким именно способом ее подсоединить к существующей сети. Для этого надо точно представлять себе как она будет использоваться в дальнейшем: для одного электроприбора небольшой мощности или нескольких устройств.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Существующие способы подключения

Две или большее количество розеток могут быть подключены относительно друг друга и других элементов цепи только тремя способами: последовательно, параллельно или смешанным соединением. Другими словами первые два способа называются подключение розеток шлейфом и звездой.

У каждого из них есть свои преимущества и недостатки, которые надо учитывать перед решением, какая будет использоваться схема подключения розеток в каждом конкретном случае – главным образом от нее зависит какой нужен кабель и его количество.

Не меньшее внимание надо уделять тому, какая проводка уже установлена в квартире – если подключаемый прибор высокой мощности, то вероятно, что для подключения розетки придется тянуть новый провод от распределительного щитка возле счетчика.

Самое важное правило, которое во всех случаях надо учитывать при соединении розеток в схемы – каждая скрутка проводов между собой является слабым звеном электрической цепи – чем их больше, тем выше вероятность что со временем проводка выйдет из строя.

Параллельное подключение – соединение звездой

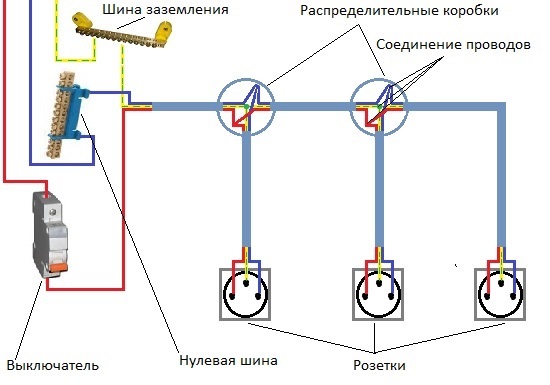

Суть способа в том, что подсоединение несколько точек происходит в одном месте на которое и ложится вся нагрузка при одновременном включении в них электроприборов. На практике параллельное соединение розеток означает что в распределительную коробку комнаты приходит один главный кабель, от которого запитываются остальные розетки. Важным моментом является то, что при этом способе, к каждой точке от распределительной коробки идет отдельный провод.

Преимущества способа очевидны – каждая розетка работает автономно и если одна из них выйдет из строя, то остальные будут работать дальше. Недостатком является то, что если отгорит центральный контакт, от которого запитаны все точки, то напряжения не будет ни в одной из них, но это одновременно и преимущество, так как с высокой долей достоверности будет известно, где искать обрыв.

Следующий недостаток, которым выделяется параллельное подключение розеток – большой расход провода, ведь от центральных контактов к каждой точке надо прокладывать отдельную жилу. Частично проблема решается тем, что к центральным контактам можно проложить провод большего сечения, а от него к розеткам пустить жилу потоньше, но в таком случае применяется уже смешанное соединение.

Последовательное соединение – подключение шлейфом

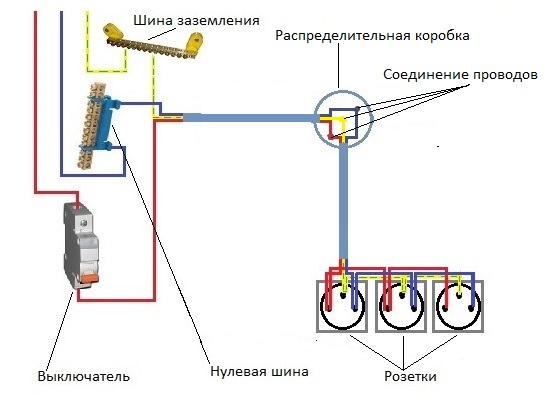

Соединять розетки шлейфом, значит подключать их одну за другой, причем вместо скруток проводов используются контакты самих розеток. Т.е. на первую розетку приходит фаза и ноль, а от нее провода перекидываются на вторую, третью и так далее – до последней точки.

В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние. В последнем случае не всегда старая розетка убирается – зачастую она оставляется, ведь если будет перестановка, то опять ковырять стену нецелесообразно.

Следующая особенность, которой выделяется подключение розеток шлейфом – к ним нельзя подключать мощные устройства, такие как кондиционеры, стиральные машинки, микроволновые и обычные электропечи. Продиктован этот запрет большим количеством соединений, которыми отличается шлейфовое соединение, а каждое из них это слабое звено в электрической схеме.

О подключении блока розеток шлейфом подробно рассказано в этом видео:

Смешанное соединение и заземление при шлейфовом подключении

Увеличить надежность проводки, когда применяется последовательное соединение розеток, можно используя смешанное соединение. Его суть в том, что основной кабель приходит в распределительную коробку комнаты, а затем от нее подключается самая дальняя розетка. Далее от этого провода делаются ответвления к остальным розеткам, которые находятся между дальней точкой и распределительной коробкой.

При таком подключении экономится кабель для проводки, а надежность сети повышается, так как если одна из розеток выйдет из строя, то остальные будут работать (если только не отгорит скрутка возле основного кабеля).

подключение земли через ответвление, скрутка прячется в подразетнике

Когда используется последовательное подключение розеток, таким образом, в обязательном порядке делается и заземление – если просто провести заземляющий провод от клеммы к клемме, то при перегорании его на одной из них, остальные розетки остаются без защиты. Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается.

Самый правильный способ, как правильно подключить розетку смешанным соединением, который применяется в большинстве случаев – основной провод пустить под потолком и от него делать ответвления вниз к розеточным коробкам. Если сечение проводки позволяет, то там уже на один спустившийся провод можно несколько точек подключить шлейфом.

Недостаток у такого подключения такой же как и у последовательного соединения – большое количество скруток (плюс, на каждом ответвлении, надо сделать маленькую распределительную коробку). Чтобы лишний раз не думать, можно ли включать в такие розетки мощные электроприборы, надо тщательно рассчитывать проводку, а лучше использовать параллельное соединение.

В этом видео можно посмотреть как делается смешанное соединение: земля подключается через ответвление, а фаза и ноль — шлейфом.

Кольцевое соединение

Несколько экзотическая для постсоветских стран схема подключения, но, несомненно, обладающая своими преимуществами. Смысл ее в том, чтобы от главного электрощитка проложить по всей квартире полный круг основного кабеля, который вернется к своему началу. В каждом помещении в него делаются врезки, которые и будут распределительными коробками, от которых свое кольцо прокладывается уже по комнате, а от него ответвления уже идут на отдельные розетки или их шлейфовые группы.

В таком случае если провод перегорает в любом месте, то последующая часть проводки остается рабочей, так как ток придет к ней с другой стороны кольца. Таким образом по надежности такой способ практически ничем не хуже параллельного соединения. С другой стороны, если проводка перегорает, то ее в любом случае надо ремонтировать, а расход провода все равно выше, чем у стандартного подключения.

Как выбрать правильный способ

Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).

В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.

Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.

У многих электриков-самоучек возникает вопрос, как правильно подключить несколько розеток подряд, имея один силовой кабель в стене. На самом деле ничего сложного нет, а подсоединение осуществляться шлейфом, если конечно в блок Вы не собираетесь подключать очень мощных потребителей электроэнергии – электроплиту либо котел. Далее мы рассмотрим несколько типовых схем подключения блока розеток с заземлением к сети 220 Вольт!

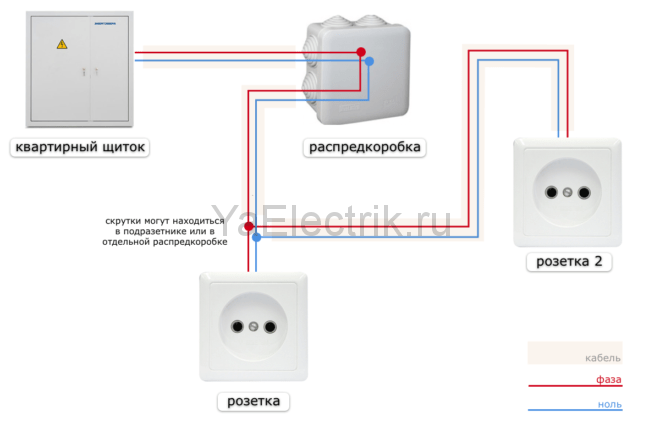

Итак, первая и наиболее простая электрическая схема подключения выглядит следующим образом:

Как Вы видите, ситуация наиболее популярная – вводной кабель выводится в первый подрозетник, а оттуда уже перемычками все корпуса соединяются друг с другом: фаза с фазой, ноль с нулем, заземление с заземлением. Если Вам нужно либо другой, мощный потребитель, лучше воспользоваться следующей схемой подключения розеток в блоке:

Как Вы видите, для мощного электроприбора лучше вынести отдельную точку подключения и установить ее рядышком с блоком. С виду такой вариант подсоединения не будет отличаться от обычного, но зато не возникнет опасной ситуации и корпуса «электрических точек» не расплавятся из-за высокой токовой нагрузки на проводку.

Если же у Вас розетка, соединенная с выключателем света, тут уже разводка провода будет немного другой, нужно будет самому сделать перемычку для фазы и подключить ее к соответствующим клеммам. Схема подключения блока розетка и двойной выключатель выглядит примерно так:

Если в Вашем случае одноклавишная модель, схема не поменяется, просто на выходе из выключателя будет один провод, а не два. Наглядно увидеть процесс монтажа Вы можете на видео ниже.

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской "L" или стрелкой "наружу", ноль подсоединяем к зажиму со стрелкой "внутрь" или буквой "N". Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: "Как подключить выключатель от розетки"? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий "ноль" к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

• Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
• Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
2. Далее от розетки фазу зажимаем в клеммы выключателя.
3. От выключателя фазу тянем до светильника и так их подключаем.
4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

1. От розетки фаза проводится через выключатель и подключается к светильникам.
2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

• На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
• Выполнение так называемого "зануления". Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Современную жизнь трудно представить без электричества. И это касается не только освещения, а так же, подключение различной бытовой техники и приборов, зарядка девайсов и многое другое. Вспомогательным устройством для этого выступает всем известная розетка. Их различают по назначению (электрические, телефонные, компьютерные и даже водяные розетки), по степени защищённости, по специфике монтажа (внешние и внутренние), и по дизайну. Но все они выполняют одну функцию – быстроразнимаемое подключение приборов и устройств.

Подсоединение розетки

Определившись с выбором розетки и при наличии проложенного кабеля можно приступать к монтажу. Прежде всего, следует отключить подачу электроэнергии на проводник. Это делается в квартирном щитке, посредством отключения автомата.

Необходимые инструменты:

• Пассатижи;
• Набор отвёрток.

Перед подключением и установкой, при помощи отвёртки откручиваем болт и снимаем лицевую часть розетки. На основании, находим токопроводящие элементы и ослабляем болты на леммах.

Перед началом работ, индикаторной отвёрткой или другим измерительным прибором проверьте, что силовой провод обесточен.

Используя нож или пассатижи, зачищаем от изоляции концы провода примерно на 8 – 10 мм. L – фаза (чёрного или белого цвета), N – ноль (синего цвета) и PE – земля (жёлто –зелёного цвета).Вставляем провода в клеммы, фаза и ноль – боковые с гнёздами, земля – центральный контакт. Выравниваем основание розетки по горизонтали и крепёжными болтами фиксируем его к подрозетнику . Устанавливаем лицевую часть.

Как подключить несколько розеток подряд

Подсоединение нескольких розеток к одному кабелю называют – подсоединение «шлейфом ». Данное соединение подразумевает подключение нескольких элементов одной группы (в нашем случае розеток) в один блок. Стоит учитывать, что соединение розеток « шлейфом » подходит, для питания электроприборов и оборудования небольшой мощности. Этот вид соединения, позволяет подключать две розетки и более.

Список инструментов для монтажа и подключения:

• Отвёртки;
• Пассатижи;
• Перфоратор;
• Уровень.

Согласно расположению питающего кабеля просверливаем в стене ниши для подрозетников, предварительно выравниваем их по уровню. После установки подрозетников, подготавливаем соединительные перемычки (используйте кабель того же сечения, что и питающий). К клеммам первой розетки подключаем фазный и нулевой провода, а так же аналогичные провода «шлейфа» идущего к следующей розетке.

Сколько розеток можно подключить к одному проводу? Надёжность напрямую зависит от количества элементов. Чем их меньше, тем надёжнее конструкция.

И только теперь, учитывая все за и против, можно рационально подойти к этому вопросу, и понять, подходит ли вам данный вид соединения.

Схема подключения блока розетка-выключатель одноклавишный

До появления совмещённых блоков розетка – выключатель, монтаж каждого элемента производился отдельно, чем усложнялась не только схема подключения, но и время работы. Конечно, в раздельном подключении есть свои плюсы. Но благодаря своей конструкции совмещённый блок помогает добиться высокой эффективности и удобства использования.

Так же упрощается монтаж устройства (не нужно прокладывать лишние провода и сверлить дополнительные ниши для подрозетников). Минусом таких блоков, является невозможность замены отдельного элемента (если вышла из строя розетка или выключатель, полежит замене всё устройство).

Инструменты для подключения:

• Пассатижи;
• Монтажный или канцелярский нож;
• Отвёртки.

Для подключения блока с заземлением, понадобится кабель с четырьмя жилами. Для начала монтируем в стену кабель и подрозетник. Заводим провод в подрозетник и распределительную коробку и зачищаем концы. Теперь фазный (чёрный или белый) провод и нулевой (обычно синего цвета), нужно соединить с боковыми клеммами розетки с гнёздами, а заземление (жёлто – зелёного цвета), с центральной клеммой. Оставшийся провод подключаем к клемме выключателя.

Обязательно убедитесь, что все провода в блоке и распределительной коробке, соединены правильно. Недопустимо соединение двух контактов с разной полярностью.

Подключаем провода в распределительной коробке. Фазный провод, идущий к розетке, соединяем с фазой питающего кабеля. Нулевой провод от розетки и ноль идущий к осветительному прибору (люстра или светильник), так же соединяем с нулём питающего кабеля. Фазный провод от выключателя соединяем с фазой, уходящей на осветительный прибор. Прикручиваем лицевую часть блока.

Если при соединении проводов в распределительной коробке не используются зажимные клеммы, надёжно изолируйте оголённые контакты изолентой.

Правильная схема подключения розетки (видео)

Работу, связанную с электричеством, всегда лучше доверять профессионалам. Но встречаются ситуации, когда что – то нужно сделать самостоятельно, не имея опыта в этой сфере. Пользуйтесь подсказками мастеров, изучайте схемы подключения, и вы легко справитесь с поставленной задачей.

Монтаж всей электрической разводки дома или – дело чрезвычайно ответственное, требующее определенных знаний и опыта выполнения подобных работ. Поэтому такие масштабные мероприятия чаще всего поручают специалистам-электрикам. Но некоторые проблемы, возникающие, например, при проведении косметического ремонта или просто в ходе эксплуатации электрохозяйства, можно решить и собственными силами. К таким доступным операциям можно отнести подключение стационарных осветительных приборов, установку новых или замену вышедших из строя розеток и выключателей.

В настоящей публикации сконцентрируем свое внимание на розетках – с ними приходится иметь дело чаще всего. Насыщенность быта полезными электрическими приборами постоянно растет, и новой технике зачастую требуются и новые точки её подключения. Кроме того, любая розетка – не вечна, рассчитана на определённое количество подключений вилки. И рано или поздно вырабатывает свой ресурс, начинает искрить, разбалтываться, а иногда и вовсе рассыпается «в прах». Да и просто при проведении косметического ремонта хозяева часто желают заменить все розетки и выключатели на новые, максимально подходящие к стилю выбранной отделки.

Итак, рассматривает вопрос, как подключить розетку самостоятельно, без вызова мастера.

Человеку, который впервые будет браться за установку розетки, логично было бы сначала уяснить, как она устроена. Строение ее особой сложностью не отличается, но тем не менее.

Рассмотрим на схеме. Она, правда, не отражает всего разнообразия конструкций современных розеток, но принцип устройства примерно одинаков.

Основную роль выполняет корпус (поз.1), в котором собраны контактные группы и клеммы, а также приспособления для фиксации розетки в гнезде подрозетника или непосредственно на поверхности стены. Корпус изготавливается из диэлектрического материала – чаще всего это пластик, но может быть и керамика. Розетки с керамическими корпусами по стоимости несколько дороже и считаются более качественными. Однако, требуют аккуратного обращения при установке – если розетку случайно уронить или, например, сильно перетянуть винты крепления, то корпус может разломиться, и восстановлению подлежать не будет.

С лицевой стороны розетка закрывается пластиковой крышкой (поз.2). В крышке имеется фигурный паз с отверстиями-гнездами, куда входят штыревые контакты вилки. Крышка может быть цельной или разборной – нередко она имеет дополнительное декоративное обрамление (поз.3). При правильном монтаже эта рамка будет плотно прижата к стене и полностью прикроет место установки розетки. Крепится крышка к корпусу посредством винта (поз. 4). Винтов может быть и несколько – например, на двойных или тройных розетках. Как правило, винты изнутри оснащены простейшим стопором, с тем расчетом, чтобы в выкрученном положении они не выпадали из своих гнезд.

В корпусе расположены контактная группа. Так как рассматривать мы будет только однофазные розетки на 220 В, то таких контактов два – для подключения нуля и фазы (поз. 5). Чаще всего применяются лепестковые (пластинчатые) контакты. Более надежными для коммутации и долговечными считаются пружинные, но встречаются они сейчас в продаже нечасто.

Для подключения к контактам подходящей к розетке проводки каждый из них снабжен клеммой (поз. 6). Разновидностей клемм немало, но условно их можно разделит на две категории.

— В одной (преобладающей) фиксация проводника обеспечивается затяжкой винта. Головка винта в разных моделях розеток, кстати, может и располагаться по-разному – сзади, с лицевой части, сбоку или сверху-снизу.

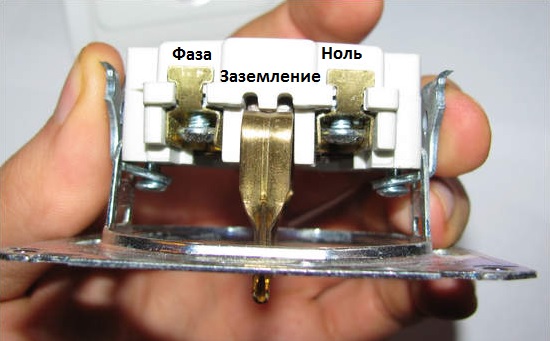

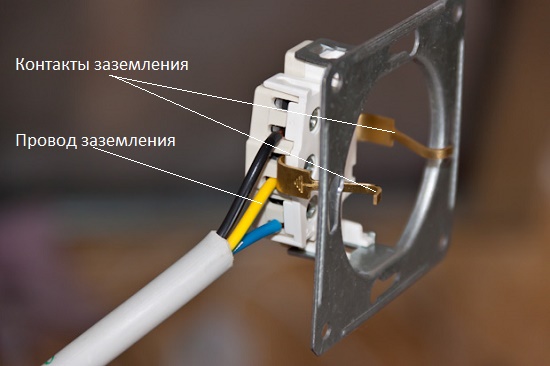

Очень многие розетки в нощи время оснащены дополнительными контактами для подключения к заземляющему контуру. Чаще всего в наших краях встречаются модели с двумя заземляющими изогнутыми лепестковыми контактами, расположенными соответственно сверху и снизу (поз. 7). Металлическая пластина этого РЕ контакта также имеет свою клемму (поз.8) для подключения провода.

Для крепления розетки в подрозетнике могут использоваться одновременно или по отдельности два варианта фиксаторов.

— Во-первых, это специальные лапки-фиксаторы, имеющие заостренные зубчатые края (поз. 9). Каждая такая лапка снабжена винтом (поз. 10), при затяжке которого она выдвигается в сторону и жестко упирается в корпус подрозетника.

— Во-вторых, большинство современных подрозетников предусматривает еще крепление розетки винтом (саморезом). Для этих крепежных деталей имеются специальные проушины (поз. 11) характерной дугообразной формы – это дает возможность небольшой коррекции положения розетки.

Кстати, выше был показан, пожалуй, и не самый характерный пример розетки. Подавляющее число современных моделей оснащены еще и металлическим суппортом (поз. 12) – специальной пластиной, существенно упрощающей процесс монтажа.

При установке этот суппорт отлично упирается в плоскость стены, то есть ошибиться с глубиной размещения корпуса розетки – невозможно. Сама пластина затем будет полностью скрыта декоративной крышкой.

На суппорте всегда предусматриваются уже упомянутые выше проушины для винтового крепления к подрозетнику. Кроме того, могут быть еще и отверстия по углам (поз. 13). Они бывают очень полезны, когда розетка устанавливается на жесткую основу вообще без подрозетника. Например – на обшитую вагонкой или иными панелями стену, при условии, что под отделкой имеется небольшое пространство, достаточное по глубине для корпуса розетки. В этом случае просто вырезается окошко нужного размера, а сама розетка крепится к поверхности отделки через суппорт четырьмя саморезами. Проще некуда!

Как уже упоминалось выше, розетки могут быть одинарными, и даже тройными, то есть рассчитанными на подключение сразу нескольких электроприборов. Другой подход – когда для этих целей устанавливается несколько одинарных розеток, соединенных параллельно.

Несколько слов от типах розеток.

• В недалеком прошлом преобладал тип «С» - только два контакта, нуля и фазы. Он еще и сейчас широко применяется – вполне подходит для электроприборов небольшой и средней мощности, не требующих обязательного заземления.

Этот тип, кстати, тоже не сосем однороден. Наверняка многие сталкивались, что в такие розетки старого «советского» типа не входят вилки многих электроприборов, так как штыри имеют больший диаметр, нежели отверстия. Впрочем, сейчас, как кажется, «советский» тип в продаже уже и не встретишь, так что проблема становится несущественной.

• Тип «F» имеет такие же два гнезда для штырей вилки, но оснащены еще и контактами для заземления. Именно этот тип и был показан на схеме, когда рассматривалось устройство розетки.

Такие розетки в наше время доминируют, так как быт человека все больше насыщается разнообразной техникой, для безопасной эксплуатации которой необходимо заземление. Впрочем, такая розетка без проблем позволяет подключить и другие электроприборы. За исключением, пожалуй, только старых вилок с круглым, не имеющим фигурных вырезов ободом корпуса.

• Допустимо в наших условиях устанавливать и розетки типа «Е». Гнезда для фазы и нуля у них не отличаются от типа «F», а вот контакт заземления имеет форму выступающего штыря.

Такие розетки особо широкой популярностью у нас не пользуются. Но если обратить внимание на конструкцию вилок большинства современных электроприборов, то можно заметить – она подходит для обоих типов, «F» и «Е» - для входа штыря на ней предусмотрено специальное отверстие с контактом. Но вот другая вилка уже явно не подойдет, то есть розетка универсальностью не отличается. Кроме того, совершенно исключается разворот вилки в розетке на 180 градусов, а это в ходе пользования электроприборами иногда становится полезным.

Безусловно, типов розеток - намного больше. Здесь же были выделены всего три, так как именно они применяются в российских условиях чаще всего.

Различаются розетки и по степени (классу) защищенности корпуса. Этот показатель обозначается индексом IP и двухзначным числом. Первая цифра говорит о классе защищенности от проникновения твердых тел и пыли, вторая – о защищённости от воздействия воды.

— Для обычных помещений дома или квартиры вполне достаточно класса IP22 или IP33. Если розетка планируется к установке детской комнате, то лучше приобрести модель с классом не ниже IP43. Особенность таких изделий – это наличие крышки и специальных шторок, которые перекрывают гнезда для штырей вилки, когда розетка не используется. Это затруднит любопытному малолетнему «исследователю» доступ к токоведущим контактам.

— А вот для ванных комнат, душевых, кухонь приобретаются модели классом не ниже IP44 – здесь и влажность повышенная, и существует весьма большая вероятность попадания на розетку водяных брызг.

— Класс IP44 подойдет и для установки в неотапливаемом подвальном помещении.

— Еще выше класс нужен, если розетку требуется установить на улице или, например, на открытом балконе. Здесь принимается в расчет и воздействие пыли, и прямое попадание атмосферных осадков. Так что в целях безопасности рекомендуется применять модели с классом защищенности не менее IP55.

Теперь, когда общие понятия о конструкции и разновидностях розеток получены, можно обратиться с принципиальным схемам их подключения.

Схемы подключения розеток к электрической сети

Схемы подключения розеток особой сложностью не отличаются. Но рассмотреть их все же необходимо.

Сначала – схема подключения розеток к однофазной сети, в которой не предусмотрено заземляющего контура.

На схеме цифровыми обозначениями показаны:

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

3 – шина ноля.

4 – распределительные коммутационные коробки. По правилам прокладки проводки в доме должны располагаться точно над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждая розетка (или блок из нескольких розеток) должна иметь собственную коммутационную коробку.

5 – условно показан кабель скрытой или открытой проводки.

Узнайте, из нашей новой статьи на нашем портале.

Обратите внимание – в соответствии с правилами, которых придерживаются профессиональные электрики, фазу на розетке принято располагать слева, ноль – справа. К сожалению, не все делают именно так. Хотя такой монтаж значительно упрощает и эксплуатацию некоторых приборов (тех, где принципиально требуется обязательное положение фазы и ноля), и проведение диагностики и ремонтно-профилактических работ, если в сети будут неполадки.

А где лучше устанавливать розетки?

Настоящая публикация посвящена именно подключению розеток, а не планированию их расположения и правилам прокладки проводки. Эти вопросы настолько важны, что им на нашем портале уделена отдельная статья . В ней, кстати, немало внимания уделено особенностям размещения розеток на кухне, где обычно наблюдается максимальная «концентрация» крупной бытовой техники.

Вторая схема – это также одиночные розетки, но уже «F» типа, с подключением к заземляющему контуру.

6 – шина подключения заземляющих (РЕ) проводов. На схеме они показаны зеленым цветом.

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Теперь – несколько увеличим область подключения розеток и посмотрим, как выполняется коммутация при необходимости установки блока из двух или более штук.

Если подключение идет к сети без заземляющего контура, то все относительно просто. Розетки в таком случае подключаются так называемым шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогично коммутируются и нулевые контакты розеток.

Метод, надо сказать, не без недостатков. Например, при недостаточном контакте одного из проводов, скажем, на второй розетке, третья уже априори становится неработающей. Впрочем, это легко диагностируется, а в целях профилактики рекомендуется ежегодно проводить подтяжку винтовых клемм.

Если конструкция клеммы в розетках предоставляет такую возможность, оптимальным решением будет проводить соединения не перемычками, а цельным проводом. На небольшом участке снимается изоляция, провод изгибается петлей и эта петля зажимается в клемме первой розетки. Затем снимается участок изоляции для второй розетки – и так далее. Возни, безусловно, намного больше, требуется заранее предусматривать и нужную длину проводов подводящей линии, но зато розетки получаются по степени своей работоспособности – независимы одна от другой.

Казалось бы, точно так же шлейфом можно подключить и розетки с заземляющим контактом. Однако, такое соединение (с помощью перемычек) нежелательно, так как не отличается надежностью. Если отсутствие фазы или нуля становится заметным сразу для пользователей, и меры по восстановлению работоспособности розетки принимаются незамедлительно, то ненадежность защитного заземления может оставаться не выявленным очень долго. И это может представлять очень серьезную угрозу при эксплуатации электроприборов.

Кстати, правила эксплуатации электроустановок напрямую запрещают последовательное подсоединение заземляющего провода.

«ПУЭ-7

1.7.144. Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления. Последовательное включение в защитный проводник открытых проводящих частей не допускается».

Поэтому следует поступить, на крайний случай, так, как было показано выше – с общим заземляющим проводом и созданием на нем нескольких участков для клеммного подключения (хотя и это будет не вполне правильным).

А лучше всего – на заземляющем проводе, подходящем к первому подрозетнику, выполнить качественную скрутку (распайку). А уже от нее в каждую розетку блока вести отдельный заземляющий провод для индивидуального подключения.

Поместится ли такая скрутка в подрозетнике первой розетки? Многочисленные примеры, представленные на фотографиях в интернете, убеждают, что выполнить такое возможно.

Можно для первой розетки поставить и более глубокий подрозетник – не 40, а 60 мм – там уместить провода будет значительно проще. Кстати, если позволяет место, ничто не мешает выполнить подобные скрутки (распайки) и для фазы с нулем – надежность розеточного блока от этого только выиграет. Естественно, все соединения тщательно изолируются, изолентой или термоусадочными трубками. А сами скрутки очень удобно делать с использованием специальных колпачков СИЗ - получается и быстро, и аккуратно, и очень надежно. Клеммы Wago тоже очень удобны для таких целей, но для нагруженных линий качественно выполненная скрутка будет все же надежнее.

Иногда поступают и так – ставят на один подрозетник больше, и его используют как локальную монтажную коробку. Затем, после коммутации всего блока, его закрывают заглушкой, а затем – декоративной отделкой стены. В этом случае уж точно ничто не помешает сделать надежную качественную подводку ко всем розеткам блока.

Процесс установки розетки – пошагово

В данной статье мы не будем фокусироваться на прокладке проводов к месту установки розеток, монтаже коробок и подрозетников. Это – тема для отдельного и очень подробного рассмотрения, и она уже нашла освещение на страницах портала.

Как самостоятельно проложить проводку в доме или квартире?

Задача не из простых, требующая определенных знаний и очень высокой внимательности при проведении работ. Кроме того, в ходе ее реализации придется выполнить немало общестроительных операций. Очень подробно о теоретических основах и обо всех этапах монтажа рассказывается в большой статье-инструкции нашего портала.

При установке розеток следует придерживаться установленной цветовой маркировки проводов. Ноль принято коммутировать проводами синего (голубого) цвета, заземление – зелено-желтыми. С фазой могут быть различные варианты – коричневый, черный, белый, красный и другие, но во всяком случае – всегда отличающиеся от нуля и заземления.

При установке розеток, да и при других электромонтажных операциях, в любом случае первым делом необходимо убедиться в том, что линия полностью обесточена. Принимаются те или иные меры к недопущению несанкционированного ее включения – это должно контролироваться постоянно до окончания работ.

Ниже будет рассмотрено несколько вариантов установки розеток. Все они, безусловно, схожи, но имеют некоторые различия, связанные с особенностями конкретных случаев.

Установка одиночной розетки

Очень частый случай – был произведен , и пришла пора поставить новые розетки. К подрозетнику подведен кабель, который пока находится внутри него в изолированном состоянии.

Иллюстрация
	При оклеивании стены обоями сразу двумя диагональными надрезами было обозначено место расположения подрозетника. Сюда и предстоит установить розетку.
	Прежде всего, необходимо полностью открыть сам подрозетник. Фрагменты обоев по периметру аккуратно подрезаются острым ножом…
	…и удаляются. Действие производят аккуратно, чтобы случайно не повредить отделку на участке, который останется незакрытым розеткой.
	Спрятанный внутри конец силового кабеля вытягивается наружу.
	Внутри подрозетника после отделочных работ может скопиться немало мусора, остатков строительных растворов, пыли. Все это необходимо вычистить.
	После удаления крупного мусора, мелкий можно быстро вычистить с помощью пылесоса.
	Все, место подготовлено – можно переходить к монтажным работам.
	Прежде всего, если это необходимо, укорачивают подходящий к розетке кабель. Обычно исходят из того, что он должен выступать за поверхность стены на 60÷80 мм.
	Далее, с кабеля необходимо снять внешний слой защитной изоляции (оплетки). Здесь показано, что мастер орудует обычным ножом. Можно, конечно, но все же – не совсем правильно, так как так несложно повредить изоляцию проводов. Ниже, в следующей таблице, будет показан более грамотный подход к этой операции.
	Оплетка снимается, освобождая провода. Ее остатки аккуратно срезаются и удаляются, чтобы они не мешали в работе.
	Освобождённые провода сразу несколько разводятся в стороны, именно в том порядке, как они будут подключаться в розетке: фаза слева, ноль справа и заземление – по центру. Кончики проводов (около 25 мм) можно сразу несколько изогнуть вниз.
	С помощью съёмника изоляции оголяются концы – примерно на 10 мм от края.
	Концы проводов зачищены и готовы к монтажу.
	В предлагаемом вниманию примере используется розетка, оснащенная самозажимными пружинными клеммами. То есть работа упрощается до предела. Зачищенный конец провода заводится в отверстие клеммы и просто просаживается в нее до упора. Коммутация розетки занимает всего несколько секунд.
	После этого необходимо вытягивающим движением проверить надежность фиксации в клеммах всех трех проводов. Если все нормально - можно двигаться дальше.
	Подключенные провода несколько подгибаются так, чтобы они располагались вдоль тыльной стороны корпуса розетки.
	Вот в таком виде розетка готова к установке в гнездо подрозетника.
	В данном примере в подрозетнике еще остались неубранными крепёжные саморезы. Их конечно, следует выкрутить. Но обычно эта операция проводится чуть раньше, при очистке подрозетника от строительного мусора.
	Корпус розетки заводится в гнездо подрозетника и примерно, на глаз, выравнивается по горизонтали. Затем производится его временная фиксация саморезами. Сначала с одной стороны…
	…а затем и с противоположной. Саморезы при этом пока не затягиваются.
	Следующим шагом требуется выставить верхний край розетки строго по горизонтали. Для этого к верхнему обрезу суппорта прикладывается уровень, и производятся необходимые корректировки положения. Дугообразные вырезы под саморезами дают возможность слегка провернуть розетку в нужную сторону.
	Затем, не сбивая выставленного положения, затягиваются крепежные саморезы. После этого вкручиваются и винты стопоров-лапок, которые, разойдясь в стороны, упрутся в стенки подрозетника и окончательно зафиксируют розетку.
	Можно переходить к окончательной сборке. У показываемой модели розетки декоративная рамка состоит из двух деталей – сначала собирается она.
	Затем в нее вставляется центральная крышка с гнездом под вилку.
	В таком виде они соединяются с корпусом установленной розетки. Система пазов и выступов на этих деталях обеспечит идеальное однозначное совмещение – как-то неровно установить крышку уже просто не получится.
	Осталось лишь закрутить фиксирующий винт по центру – он окончательно прижмет крышку к корпусу розетки. Правда, «фанатичных» усилий при вкручивании прилагать не стоит, чтобы пластик крышки не треснул.
	Всё, розетка установлена - проводится контроль правильности ее размещения. Если это была единственная электротехническая задача – можно включать автомат и проверять работоспособность розетки.

Установка блока из двух розеток

Ситуация схожая – после отделки необходимо установит блок из двух одиночных розеток. Коммутацию их между собой мастер будет выполнять шлейфом. Об отрицательных сторонах такого метода уже говорилось выше, но очень многие поступают именно так.

Иллюстрация	Краткое описание выполняемой операции
	Еще до начала отделочных работ в нужном месте на установленном расстоянии один от другого размещены два подрозетника. К левому проведен силовой кабель
	Устанавливаться будут две одиночные розетки «Legrand» и закрываться одной общей рамкой.
	Это – остаток от бухты трехжильного кабеля, который использовался для скрытой проводки. Кусок от него потребуется для коммутации розеток между собой.
	После очистки подрозетников от строительного мусора можно сразу выкрутить из них крепежные саморезы. Их после установки подрозетников до проведения отделки обычно оставляют на месте, чтобы отверстия не забивались строительным раствором, а вот теперь их следует убрать.
	Из подрозетника вытаскивают конец подведенного кабеля. Мастер при обрезке лишнего руководствуется «правилом 4 пальцев» – именно настолько должен выступать кабель за поверхность стены для удобства дальнейших электромонтажных работ.
	С кабеля снимается оплетка. Но вот здесь мастер сначала намеренно демонстрирует какделать. При подрезке оплетки ножом велика вероятность повредить изоляцию расположенных внутри проводов.
	Вот такая неприятность может получиться. Кроме того, повреждение изоляции может быть и практически незаметным, но однажды, уже в ходе эксплуатации розетки, сыграть свою роковую роль.
	Для снятия внешней изоляции кабеля должен использоваться специальной нож с пяткой.
	При работе с таким инструментом риск повредить изоляцию проводов кабеля – полностью исключается.
	Вспоротую оплетку кабеля срезают и удаляют, чтобы она не занимала места в коробке и не мешала работе.
	После этого оголяются примерно на 10 мм концы трех проводов. Для этого также должен обязательно использоваться специальный инструмент – съёмник изоляции. Делать надрезы ножом – это провоцировать излом проводника. Кроме того, царапины на проводнике весьма неполезны для качественного контакта при соединении в клеммах.
	Зачищенные концы проводов в первом подрозетнике. Сейчас в него необходимо завести и провода для коммутации со второй розеткой.
	Для этого берется отрезок такого же кабеля, что использовался для подводки. Это важно, так как если уж и делать шлейф, то только с совершенно идентичными проводами. Производится снятие оплетки на длину от края примерно в 200 мм. После этого провода со стороны второго подрозетника просовываются в первый через имеющийся между ними канал.
	Вот как это будет выглядеть на деле после продергивания проводов.
	Кончики просунутых проводов тоже зачищаются от изоляции можно переходить к подключению первой розетки. В данной модели три винтовые клеммы, но каждая имеет по два одинаковых гнезда для вставки проводов.
	В них и заводятся попарно провода с одинаковой цветовой маркировкой. В левую пару – белые (фаза), в центральную – зелено-жёлтые (заземление), в правую – синие (ноль). После установки каждой пары клемма сразу плотно затягивается отверткой. После затяжки всех трех клемм, провода сзади несколько изгибают вниз вдоль корпуса розетки…
	…а затем розетка аккуратно вставляется в подрозетник и примерно выравнивается.
	Розетку пока не крепят саморезами – вначале необходимо сразу установить вторую. Здесь – все еще проще.
	Вначале так же «четырьмя пальцами» отмеряется нужная длина проводов, производится зачистка их концов от изоляции.
	Затем провода в том же порядке вставляются к клеммы розетки и затягиваются винтами.
	После этого провода точно так же подгибаются вдоль корпуса, и розетка устанавливается в гнездо подрозетника.
	Теперь можно обеспечить предварительную фиксацию розеток саморезами – по две штуки на каждую, слева и справа. До конца при этом саморезы пока не затягиваются.
	Следующий этап - выравнивание розеток по горизонтали. У мастера для этих целей имеется специальный инструмент – миниатюрные уровни. Они, во-первых, хорошо фиксируются магнитами к суппортам розеток и не связывают рук, а во-вторых – позволяют провести выравнивание с очень высокой точностью. Понятно, что если таких уровней нет, придется обойтись обычным.
	После того как были внесены необходимые коррективы положения розеток, они окончательно фиксируются. Вначале – до упора закручиваются саморезы, а затем – винты, которые разожмут упорные лапки розеток.
	После того как розетки выставлены, а после фиксации правильность их положения еще раз проконтролирована, можно переходить к завершающим процедурам – установке внешней облицовки и крышек. Распаковывается и примеряется общая рамка.
	Затем поочередно вставляются и окончательно фиксируются винтами крышки.
	Все, установка двойного блока розеток завершена.

Кстати, нередко, когда требуется иметь в определенном месте две розетки, но нет никакого желания возиться с двумя подрешетниками и сборкой блока, просто устанавливают одну двойную. По сути, ее установка практически не отличается от монтажа обычной – просто она крупнее по размерам. Но есть один важный нюанс, о котором нельзя забывать.

Дело в том, что в большинстве моделей для обеспечения контактов на обеих подключаемых вилках, внутри розетки установлены две пластинчатые шины – для фазы и нуля. Но иногда бывает, что на каждой из шин имеется по две клеммы – вроде бы как для удобства при монтаже. И довольно распространенная ошибка выполняющих такой монтаж впервые – провода фазы и нуля зажимаются в клеммах одной шины.

Последствия такой невнимательности – совершенно очевидны. При включении питания – моментальное короткое замыкание. И будет еще очень хорошо, если дело ограничится всего лишь сгоревшей или оплавившейся розеткой. Может все обстоять и намного печальнее.

Так что внимательность и аккуратность при проведении электромонтажных работ должны быть мобилизованы на полную.

Особенности установки розеток на стену из гипсокартона

Еще один часто встречающийся при проведении ремонтов или вариант – розетку (одну или блок из нескольких) необходимо установить на перегородку из гипсокартона или на стену, выровненную им.

Естественно, это вопрос продумывается заранее, и к панируемому месту установки еще до монтажа гипсокартонных листов протягивается кабель, для безопасности заключенный в специальную гофротрубу.

Сам процесс установки розеток, в принципе, особо не отличается от рассмотренных выше вариантов. Здесь нюансом, скорее, является установка подрозетников.

Иллюстрация	Краткое описание выполняемой операции
	Для подобной задачи применяются специальные подрозетники для гипсокартона. Существует несколько подобных моделей, но у всех них имеется одна общая отличительная особенность.
	С двух сторон такого подрозетника расположены прижимные лапки, которые перемещаются по предназначенному для этого пазу вверх при вкручивании винта (самореза). Таким образом, лапки будут прижимать подрозетник с тыльной стороны гипсокартонного листа.
	Конструкция корпуса подрозетника и самих лапок бывает разной. В данном примере корпус имеет форму усеченного конуса, то есть лапки при перемещении вверх будут еще и расходиться в стороны. В других вариантах форма направляющего паза сделана такой, что лапка при вращении винта сначала проворачивается на 90 градусов, а затем поступательно перемещается вверх. Но на порядке монтажа это особо не отражается. Перед началом установки лапки должны находиться в крайнем нижнем положении.
	В подрозетниках надрезаются, а затем выдавливаются окошки для пропуска проводов. В первом – снизу для ввода кабеля и сбоку для канала коммутации со второй розеткой. Во втором – только сбоку для коммутации.
	Подрозетники подготовлены – можно перейти к разметке на стене. Место расположения розеток, то есть участок, где под гипсокартоном скрыт подводящий кабель, хозяевам должно быть известно. В данном случае будет устанавливаться блок из двух розеток, и они, естественно, должны разместиться на одной горизонтальной линии.
	Проведена и вертикальная линия – это ось первой розетки. В точке пересечения будет далее сверлиться круглое окно для подрозетника.
	Стандартное расстояние между центрами подрозетников, если они планируются собираться в единый блок – 71 мм. По горизонтальной линии откалывается этот отрезок. Естественно, при наметке центров отверстий всегда учитывается расположение элементов каркасной конструкции стены, чтобы не попасть на стойки или перемычки.
	Намечены оба центра – можно переходить к сверлению.
	Для этого используется специальная коронка диаметром 68 мм. Можно, конечно, вырезать и ножом или пилкой, но очень велик риск нечаянно ошибиться, выйти за границы реза, и у подрозетника может не стать достаточной опоры для надежной фиксации. При сверлении особых усилий прилагать не надо – гипсокартон режется легко. При чрезмерном давлении же может повредиться тыльное картонное покрытие ГКЛ. Кроме того, не забываем, что где-то позади гипсокартонной стенки располагается и кабель, который можно повредить, если от большого усилия коронка неконтролируемо провалится вглубь стены.
	Первое окно для подрозетника готово. Переходят к сверлению второго.
	Оба гнезда для подрозетников высверлены.
	Теперь необходимо отыскать за гипсокартонной облицовкой проложенный там кабель…
	…и аккуратно вытянуть его конец наружу.
	Затем кабель пропускается через отверстие в донышке первого подрозетника, а сам подрозетник аккуратно вставляются в вырезанное гнездо…
	…до упора, так, чтобы бортик по внешней окружности уперся в поверхность гипсокартона.
	После этого вставляется в свое гнездо и второй подрозетник.
	Подрозетники подравниваются по вертикальной оси, а затем производится их фиксация. Для этого по часовой стрелке вращают винты (или саморезы) обеспечивающие перемещение прижимных лапок. На многих моделях (в частности – на демонстрируемой) это перемещение хорошо наблюдается визуально. У некоторых – оно незаметно, и приходится ориентироваться на усилие на отвёртке. В любом случае вращение винта ведут до тех пор, пока не почувствуется, что лапка уперлась в гипсокартон. Переходят к противоположной лапке – и доводят ее до такого же положения. После этого на обоих винтах делают еще пол-оборота - и достаточно. Перетягивать ни в коем случае нельзя – лапка может начать крошить гипсокартон изнутри.
	Аналогичные действия повторяются и на втором подрозетнике. Можно считать, что они успешно установлены.
	Далее, снимается оплетка кабеля. В принципе, можно устанавливать и розетки. Но рекомендуется этот узел еще и прошпаклевать – это повысит его прочность. Да и, вообще, окончательно монтировать розетки лучше после завршения отделки.
	Значит, концы проводов необходимо заизолировать…
	…а затем аккуратно свернуть и спрятать в подрозетник. Установка же самих розеток, когда для этого будут созданы окончательные условия, ничем уже отличается от примеров, рассмотренных выше.

* * * * * * *

Итак, были рассмотрены вопросы самостоятельной установки розеток. Безусловно, показанными примерами разнообразие возможных вариантов монтажа - не ограничивается.

Если после прочтения статьи у неопытного в вопросах электротехники читателя остались неразрешенные вопросы, не прошла боязнь перед самостоятельной установкой - лучше и не браться. Вызывайте электрика – так будет надежнее и безопаснее.
Но если решено сделать самому, то всегда перед началом работ гарантированно убедитесь, что сеть полностью обесточена. А после завершения монтажа – тщательнейшим образом проверьте правильность всех соединений, качество изоляции - и только потом можно будет провести испытание включением напряжения.

В завершение публикации – интересный видеосюжет на эту же тему:

Видео: Нюансы правильной установки розеток с заземлением
