Модульный принцип проникает повсюду. А ведь это же и удобно. Раньше делали все уникальное, проектировали от и до, с начала и до конца. Как говорят американцы, lock, stock and barrel. Получалась эдакая установка, вся целиком «черный ящик», и оставалось только подвесить или установить такую громаду на ровном месте и подать ей, ну, самое универсальное, что у нас есть - два (или больше) провода электрического тока. Требования были не ахти какие суровые. Это я о подаче электричества. И в смысле разнообразия. Как запитать, скажем, квартиру? Да очень просто: вот тебе провода, а вот - внутренняя проводка. Что там нужно? Ставили две пробки. Ну и счетчик, соответственно.
Ибо оплата всего и вся - самый универсальный двигатель прогресса. Вот и мастырили эти три юнита (как теперь говорят) на дощечке из бакфанеры, каждый на свои болтики или шурупчики, а под них на щитке - свои дырочки, в крайнем случае какие-то кронштейники.
Все бы так и было, если бы прогресс стоял на месте. Но он не стоит. Теперь подключать стали много и с удовольствием. Было когда-то две сети: одна розеточная, другая осветительная. И на каждой по десятку потребителей максимум: осветительных лампочек и обогревательных приборов. Лампочка самая ходовая была в 60–75 ватт, обогреватель или другое что-то силовое - 1 кВт самый мощный (плитка), как правило, и таких в семье от силы 2–3 - холодильник, стиральная машина, плитка да утюг. Ну и получается общий расход мощности примерно 750 ватт + 5 с небольшим киловатт, да и то не всегда и не сразу. Итого: 6 кВт, суммарный ток получится до 30 А, и то редко, когда все включают сразу. Как раз две пробки предохранительные по 16 А каждая и потянут, конечно, если постараться немного перераспределить энергию по ветвям разводки. Или три пробки одинаковых ампер по 10, если разбить розеточную сеть на две.
Нынче в этом многое не так.
Во-первых, появились новые и, как правило, более мощные устройства. Одна стиральная машина бывает редко меньше 2000 ватт по мощности. А еще теперь у всех есть посудомойки, микроволновки, тостеры, духовки - это на кухне. В других местах компьютеры, фены, сплиты, телевизоров по несколько штук. Да еще разные осветители и там, и сям.
Во-вторых, ко многим энергоемким приборам подводятся отдельные линии питания со своими автоматами отключения, например, это касается мощных водонагревательных баков, которыми теперь часто стараются обезопасить свой комфорт от превратностей централизованных систем тепло- и водоснабжения.
В-третьих, появились сети совершено другой природы, которым требуется общая разводка, и желательно, установленная в непосредственной близости от питающей системы.
И это я написал только о системе питания, в общем-то, квартиры в городе или поселке, где очень сильно помогают, при всех наших нареканиях, системы центрального отопления и т.д. А отдельные дома во многом более самостоятельны. И часто это подталкивает хозяев к решениям типа «раззудись, плечо!». Да еще и дома становятся умными.
Вот и пришла на выручку всем этим сложностям уже опробованная в других сферах применения электричества модульная система.
Это означает, что все оборудование, связанное с запиткой дома или квартиры, монтируется в щитки, стандартизованные по исполнению, защите, подводу и отводу энергии и внутреннему монтажу. А все внутренние устройства, которые теперь становятся модулями, выполняются стандартизованными по типоразмерам, компоновке, подводке и креплению. Ну а внутренний монтаж проводится с максимально компактным использованием пространства, упорядоченной и наглядной системой внутренних соединений, легкостью и одинаковостью доступа ко всем модулям. И от этого всего происходит простота контроля и эксплуатации, а, следовательно, надежности всей этой системы электропитания.
Монтаж проводится на специально изобретенную немецкими производителями (а что, собственно, там было изобретать?) рейку, которая по названию их института стандартизации стала называться DIN-рейка (от Deutsches Institut fur Normung). Важна не замысловатость вещи, важен стандарт и обязательность, под которые теперь и выпускаются все устройства, монтируемые в щитах.
Виды
Выпускаются они разные по размерам и форме. Понятно, в небольшой щиток нужно ставить короткую рейку. А длинную даже иногда называют DIN-рельса. Рейка крепится шурупами или болтами, для чего на ней изготовитель уже высверлил ряд продолговатых отверстий. Выпускаются и без отверстий, что, в общем-то, придает немного большую твердость. При монтаже тогда нужно будет точно высверлить там, где рейка будет крепиться к основанию. Материал - алюминий или сталь, оцинкованная или нержавеющая. Собственно, бывает важна надежность, а не физическая легкость, чтобы рейка твердо удерживала установленные на ней модули, потому что это чаще всего очень важно и для питания квартиры, и для ее безопасности, и для оборудования. Что нужно монтировать один раз, но со стопроцентным доверием к результатам.
Играет роль производитель. Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера.
Профилей выпускается три.
- Ω-образный (омега). Наиболее часто употребляем. На нее крепятся автоматы, приборы учета.
- C-образный. На них ставятся аппаратные зажимы, клеммные колодки.
- G-образный профиль. Почти такая же, как рейка типа С, только под специфические зажимы.
Размеры
Размеров не очень много. Важны ширина и «глубина», к которым привязаны размеры зажимов - на приборах или отдельно приобретаемых. Длина выбирается чисто с учетом пригодности под щитки конкретного размера. Приобрести можно DIN-рейки длиной от 7,5 см до 2 м. А этого вполне хватит на все размеры и «емкости» щитков - под установку от 4 до 96 модулей.
Профиль регламентируется как немецкими стандартами (рейка DIN), так и выпущенным у нас ГОСТ Р МЭК 60715-2003 (рейка дин).

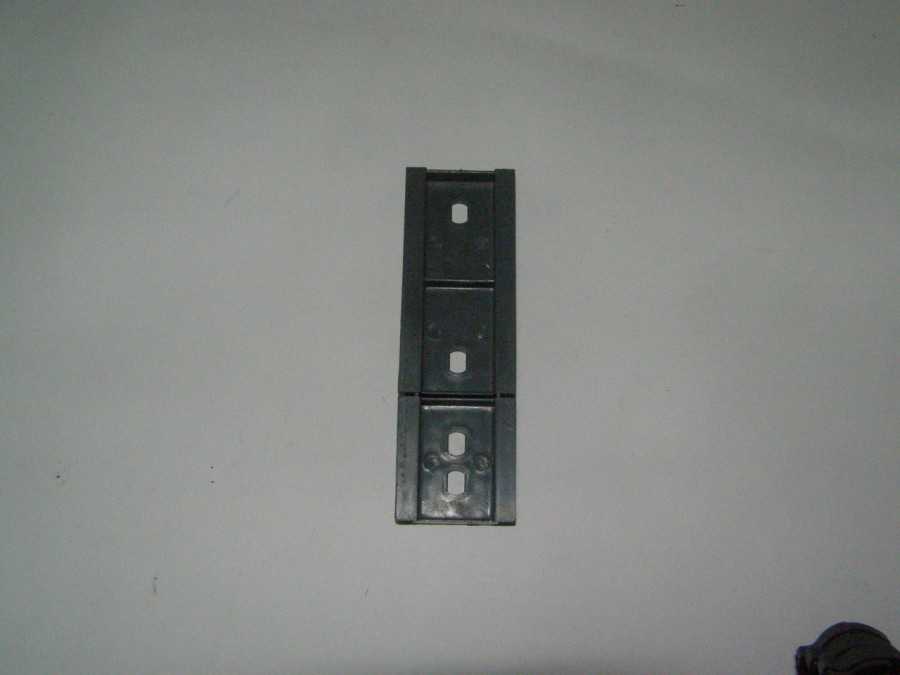

Еще небольшие вариации для DIN -рейки типа омега:
Как ласточки на проводе

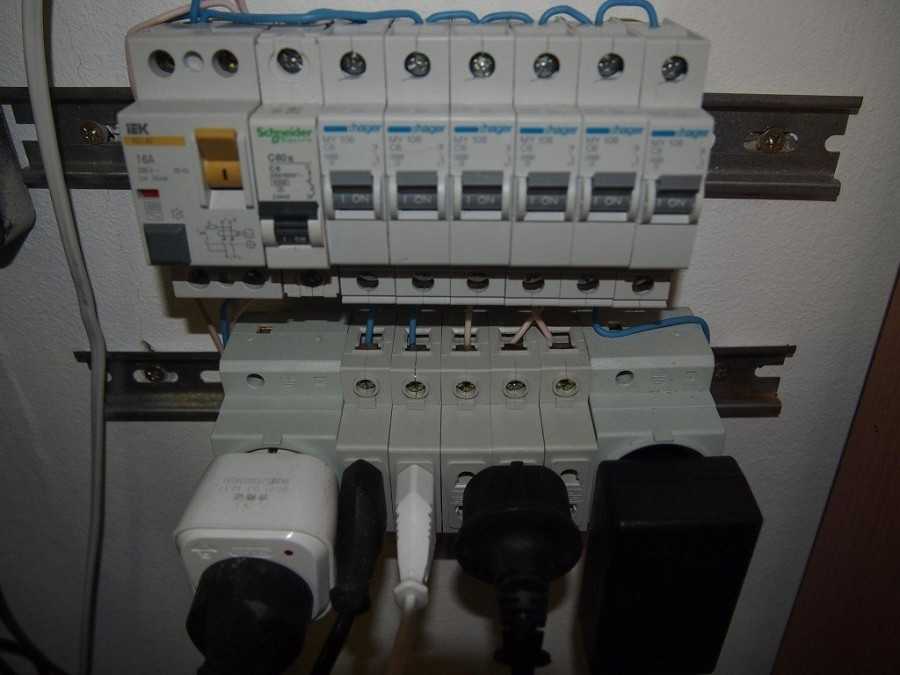

Хорошая работа – всегда красивая работа, на результаты любо - дорого смотреть. Все чисто, аккуратно, на своем месте, хорошо структурировано и удобно обслуживается. Электрикам такого результата позволяет добиться DIN-рейка, изобретенная немцами, известными приверженцами системы и порядка. Это они придумали в электрических щитах, шкафах или установочных коробках не каждый выключатель, блок питания, защитное устройство и тому подобное устройство крепить поштучно, а вставлять их в гнезда заранее прикрепленной к стене установочной ленты. Навело их на такую мысль то обстоятельство, что нынешнее электротехническое оборудование компактное и модульное, ну как у всех электроприборов по принципу штепселя: стандартная вилка, подходящая идеально в гнездо розетки в любой квартире.
Профиль DIN-рейки слегка напоминает форму рельса, поэтому они имеют и второе название – DIN-рельсы. По сечению профиля различают три вида DIN-рейки: они напоминают буквы латинского алфавита, поэтому так и маркируются - Ω, G и С типа.
Для крепления различных элементов модульного оборудования в установочных коробках, электрических шкафах или щитах – УЗО, автоматических выключателей и пр. в поперечном сечении профиля имеются специальные губки.
Как крепится сама DIN-рейка
Оборудование на DIN рейку
: винтовые и пружинные клеммники на монтажную DIN рейку: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку
: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку
Для крепления электромонтажного оборудования

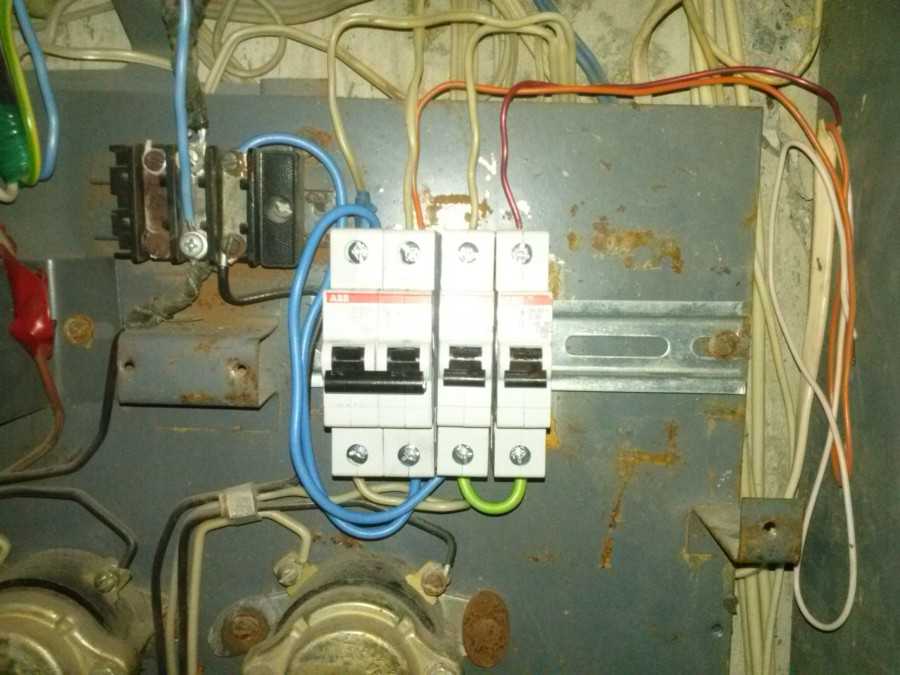

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.
В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

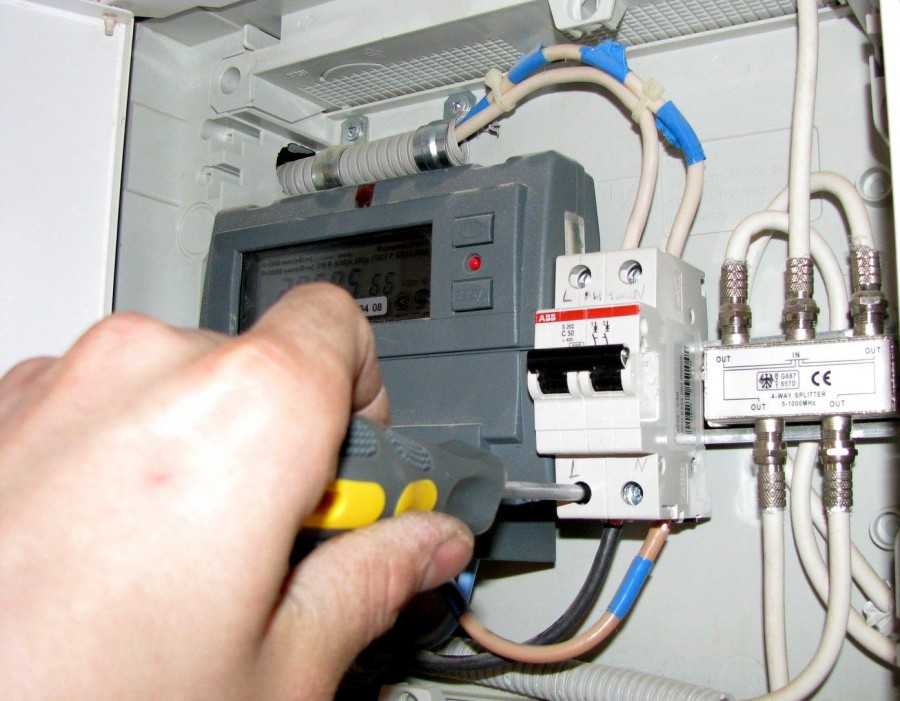

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!
Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.
Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!
Безопасность электрического щитка или распределительной коробки кроется в строгой систематизации всех объектов, приборов учета и комплектующих цепи. Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки.
Рейки подбираются с учетом размеров, видов и веса размещаемых элементов, габаритов щитка и других параметров, которые необходимо знать при выборе и монтаже din своими руками.
Как выглядит?

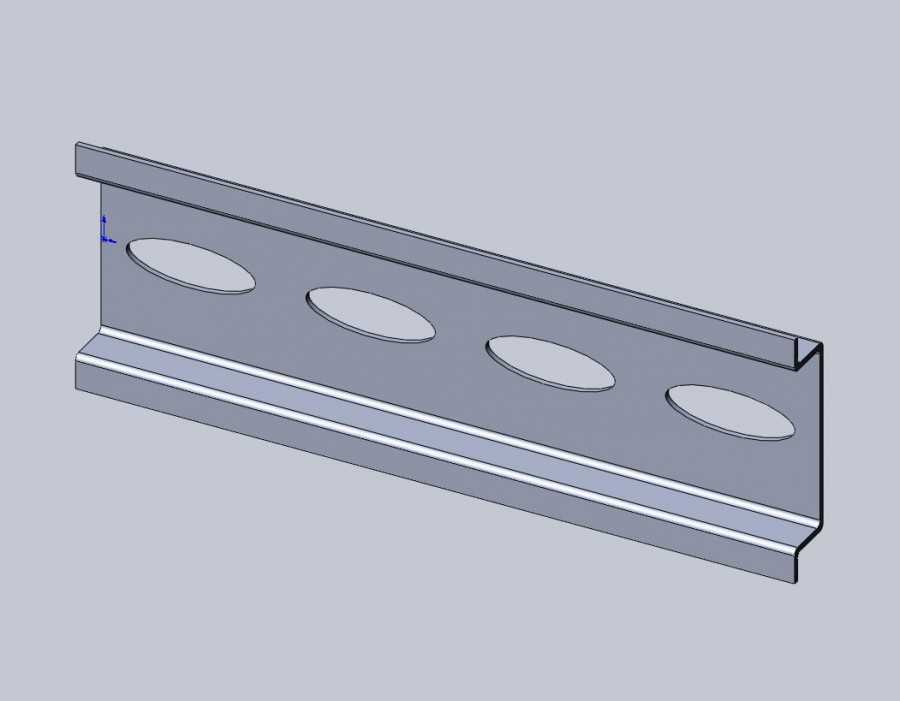

Фото din рейки наглядно дает понять, что собой она представляет элементарную монтажную планку — профилированную металлическую полосу, литую или со специально сделанными отверстиями для фиксации на поверхности.
Названием планки стала аббревиатура разработчика полезного приспособления — Институт Стандартизации Германии или Deutsches Inctitut for Normung — сокращенно «DIN». Существуют и другие вариации наименования: рейка, планка, рельса, шина и профиль.
Сейчас монтажные пластины настолько популярны, что практически все электротехническое оборудование еще на этапе производства оснащается специальными зажимами для крепления на дин, значительно облегчая труд электриков.
Какими бывают?
Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:
По конфигурации сечения
G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.
C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.
Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.
По наличию отверстий для креплений
Литые, не предусматривающие заводских отверстий и представляющие собой цельную пластину. Считается более надежной и крепкой, а для некоторых электриков и более надежной, так как дырки для крепления делаются самостоятельно на необходимом расстоянии.
Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.
- по материалу изготовления:
- из алюминия;
- из нержавеющей стали (встречаются чаще).
Как выбрать?
Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:
Самыми оптимальными по цене, качеству и функциональности считаются изделия от производителей «ABB», «IEK» и «ДКС». Универсальная модель представлена типом «Омега».
На большинстве современных электротехнических устройств в прилагаемом паспорте или инструкции указано, на какой профиль осуществляется монтаж.
Немаловажно учитывать и размеры приобретаемой рельсы. Для типа «С» ширина и высота установлены в пределах 15 на 32, для вида «G» — 15 (верх), 9 (низ) на 32, а «Омега» имеет три вариации: 15*35, 7,5*35 и 5*15.
Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.
Как установить?
Инструкция для установки din рейки проста:
- Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
- Отмерить расстояние и при необходимости отрезать нужную длину.
- Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
- Если профиль литой, дрелью сделать отверстия на поверхности.
- Приложить рейку к стенке щитка.
- Зафиксировать саморезами или болтами.
- Проверить надежность креплений.
Как разместить приборы?

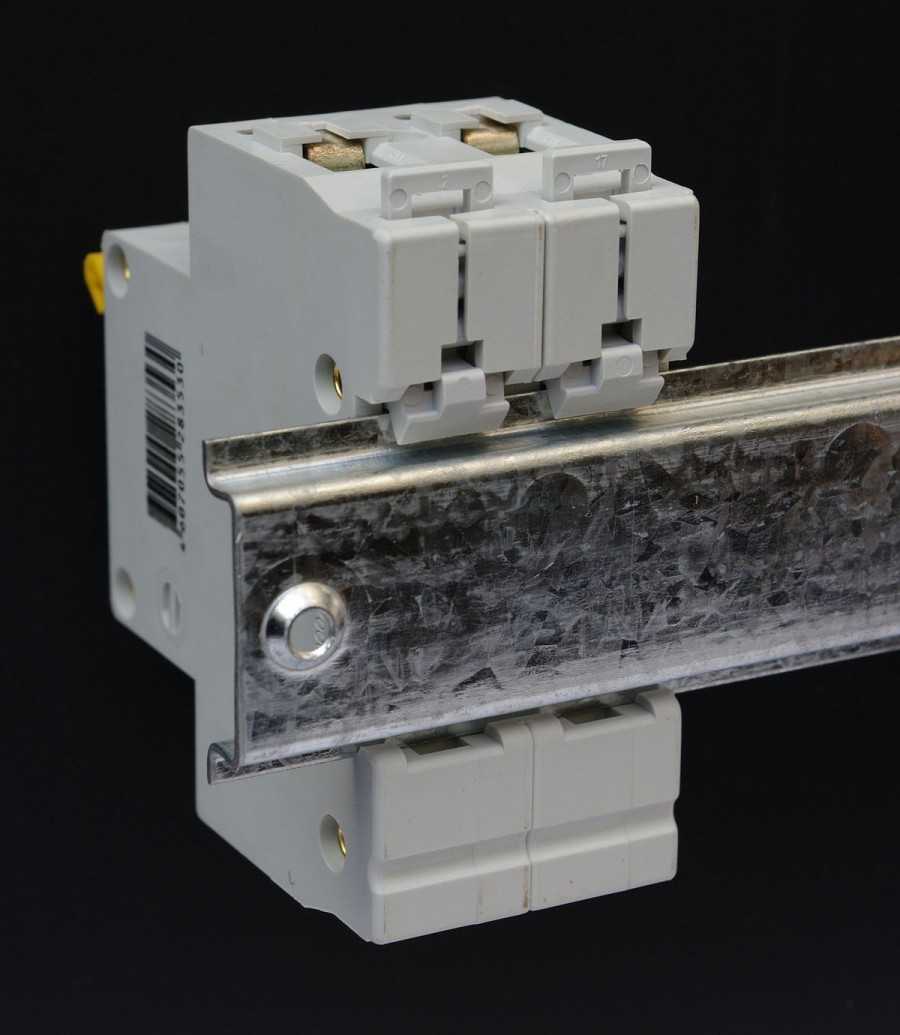

Автоматические выключатели, счетчик или шины на din рейку размещаются при помощи зажимов, предусмотренных на корпусе самого оборудования. Чаще всего таких фиксаторов два или четыре: один, два неподвижных сверху и один, два неподвижных снизу.
Сам процесс монтажа следующий:
- Повесить прибор на верхний крепеж.
- Разместить модуль для din рейки в необходимом месте, двигая по всей длине.

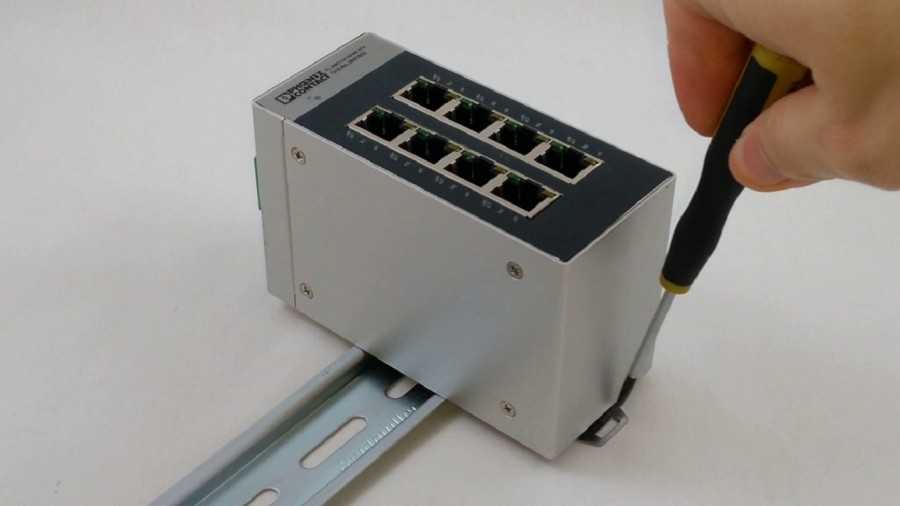

- Оттянуть плоской отверткой нижний фиксатор и зацепить за край планки.
- Возвратить зажим на место нажатием (или это произойдет автоматически, если механизм оснащен пружиной).
При необходимости усилить защиту и исключить соскальзывание можно при помощи некоторых методов:
- приобрести и установить специальные фиксаторы;
- немного разогнуть концы планки пассатижами.
Корпуса приборов на din рейку еще на заводе оснащаются специальными креплениями, что делает их монтаж и демонтаж быстрым, легким и удобным.
Тоже касается и самой металлической рельсы, ведь с ее помощью можно в разы облегчить процесс сбора электрощитка, грамотно организовать размещение всех модулей и оборудования и значительно повысить безопасность любых будущих электротехнических работ.

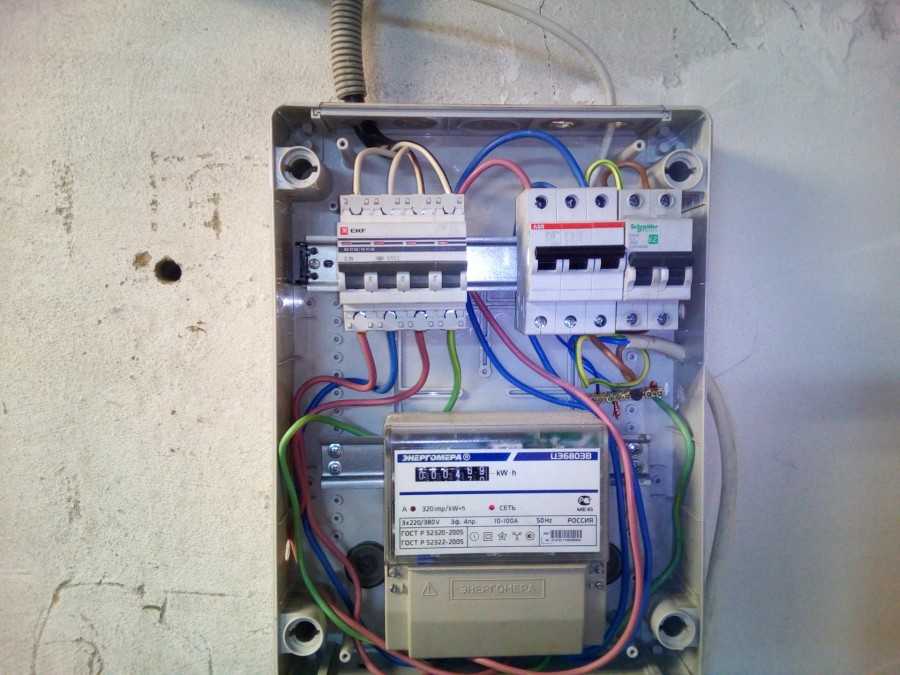

Фото din рейки
Современное комплектное и распределительное оборудование отличается значительной компактностью. Щит с десятью автоматическими выключатели со счетчиком потребления электрической энергии, нулевой защитной и рабочей шинами занимает на стене участок площади не более одного квадратного метра, совершенно не портя при этом эстетическую составляющую интерьера.
Высокая компактность обеспечивается благодаря использованию модульной, то есть, унифицированной техники. Малогабаритные автоматы, устройства защитного отключения, реле, счетчики и пускатели, подобно деталям детского конструктора легко собираются в произвольном порядке.
Говоря о детском конструкторе, имеется ввиду, что унифицированная техника отличается не только компактностью, но и простотой монтажа. Сборка распределительного щита с модульными элементами не требует специального оборудования – достаточно иметь в своем арсенале несколько видов отверток. Основные затраты времени при монтаже связаны с маркировкой и соединением проводов, а не с установкой модулей.
Легкость установки стала возможно благодаря гениальном и простому изобретению немецкий инженеров – DIN-рейки.
Монтаж DIN-рейки
DIN-рейка – это сложный металлический перфорированный профиль. На поперечном сечении они имеет особые губки, которые, собственно,и удерживают модульные элементы. Благодаря такой конструкции, установка оборудования происходит в простом порядке:
1.DIN-рейка закрепляется двумя винтами или саморезами в нише распределительного щита.
2.Подвижные прижимы на корпусе модульных устройств – выключатели, счетчики, УЗО и т.п. отодвигаются и устанавливаются на рейку.
3.Неподвижные прижимы насаживаются на губки сверху.
4.Подвижные прижимы захватывают нижнюю губу с помощью возвратной пружины.
5.Установленный аппарат сдвигается в нужное место и можно устанавливать следующий.
Во время работы аппараты из-за вибрации могут смещаться, поэтому с обеих сторон необходимо установить специальные заглушки. Также зафиксировать модульные элементы можно пассатижами – разогнув губки рейки.
Использование модульной технологии значительно упрощает работу с электрическим оборудованием. Германский Институт Стандартизации разработал серию различных профилей для работыс рейкой DIN.
Самый распространенный профиль, используемый при сборке распределительных щитов, называется Омега. Его ширина 35 сантиметров, а высота губок – семь сантиметров. Омега используется в современных квартирных вводных, распределительных и учетных щитах.
Сразу же начнем разговор с того, что такое DIN-рейка и почему она так называется. Это приспособление было разработано Институтом Стандартизации Германии (Deutsches Institut fur Normung), благодаря чему и получило краткую аббревиатуру DIN. Также электрики могут называть эту рейку дин-рельсой, т.к она имеет похожую форму. Далее мы рассмотрим основные типы и размеры DIN-реек, применяемых в электромонтажных работах.
На сегодняшний день дин рейки различают по таким техническим характеристикам, как размер, форма, материал изготовления и конструктивные особенности. Первое с чего следует начать – типы профилей, которые могут быть:
Что касается размеров, согласно стандарту ГОСТ Р МЭК 60715-2003 ширина и высота изделия может быть следующей:
Обращаем ваше внимание на то, что дин-рейка в виде омега, которую также называют ТН-35 (общепринятое обозначение), может иметь три размера, а именно:
Длина бывает различной, в зависимости от производителя. Чаще всего выпускают планки длиной от 7,5 см до 2 метров, чего вполне достаточно для щитков от 4 до 96 модулей.
Также следует отметить, что планки бывают перфорированными (с отверстиями) и литыми. Преимущество первых заключается в более простой установке, т.к. достаточно просто прикрутить стальную рейку через готовые отверстия. Шаг перфорации обычно составляет 10-15 мм, чего вполне достаточно для удобного монтажа. Литые (неперфорированные) DIN-рейки более надежные, т.к. не прогибаются, если на них закрепить много автоматов в шкафу. Кстати, модульные автоматы крепятся на дин рейку следующим образом:
По материалу изготовления планки разделяются на алюминиевые и оцинкованные (из нержавейки). В электромонтажных работах чаще используют второй вариант.

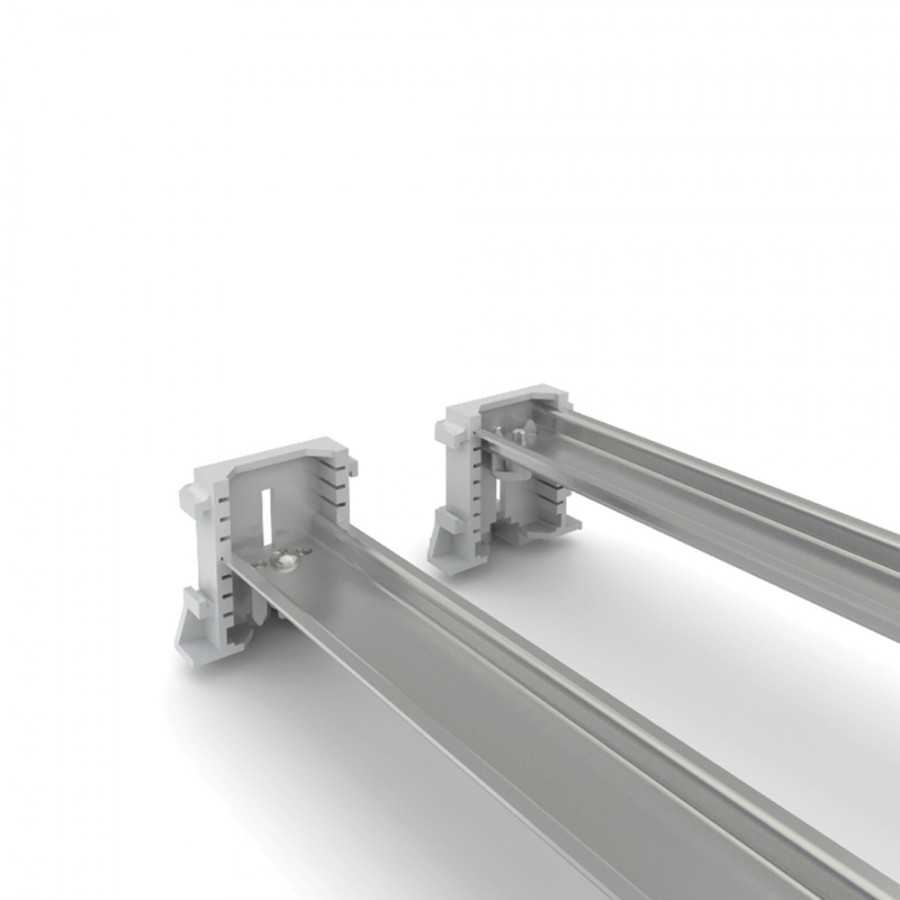

Помимо этого существуют отдельные виды DIN-реек, а именно: углубленные и усиленные. Каждая из них применяется в своем особом случае.
Ну и последнее, о чем хотелось бы рассказать – какие производители планок считаются самыми оптимальными по цене и качеству. Среди электриков популярностью пользуются DIN-рейки производства ABB, IEK и ДКС. У этих фирм довольно хорошая продукция и при этом умеренная стоимость.
Остается только просмотреть видео, на котором наглядно показывается, как крепить автомат на дин-рейку, а также в чем различие между производителями изделий:
Установка автоматического выключателя
Сравнение производителей
Вот и все, что хотелось рассказать вам о видах и размерах DIN-реек. Теперь вы знаете, какие бывают планки, чем они отличаются друг от друга ну и для чего собственно используются!
