Согласно инструкции Томагавк TZ 9020 особенность сигнализации в функции блокировки реле двигателя — в случае угона водитель может дистанционно выключить мотор, что предотвратит попытку несанкционированного доступа. Также к преимуществам комлекса относятся обратная связь и автозапуск, для реализации которого в конструкции противоугонной системы предусмотрен отдельный разъем.

[ Скрыть ]

Характеристика

Обзор основных технических параметров сигнализаций Tomahawk:

• потребление тока в дежурном режиме противоугонной системы составляет не более 16 мА;
• передача сигналов между микропроцессором и трансивером выполняется по защищенному радиоканалу с частотой 434 МГц;
• кодировка импульсов относится к категории частотной FM-модуляции;
• максимальный радиус действия коммуникатора в режиме отправки сообщений или получения данных составляет не более 1,2 км;
• дальность работы дополнительного пейджера — 30 метров;
• продолжительность сигналов управления центральным замком настраивается пользователем и может составить 0.8, 3.6 либо 30 секунд.

Радиус действия брелка указан производителем с учетом идеальных условий местности, при отсутствии помех и плотных застроек. В городе диапазон пульта будет меньше как минимум в два раза.

Комплектация

Комплект поставки автомобильной «сигналки» Томагавк 9020:

1. Микропроцессорный модуль, оснащенный блоком реле. Поставляется в продажу в черном пластиковом корпусе.
2. Основной коммуникатор с дисплеем. Благодаря наличию монохромного экрана в этом устройстве реализована функция обратной связи.
3. Дополнительный пейджер. Оснащается влагозащищенным корпусом и характеризуется одноканальным режимом работы.
4. Сенсорный контроллер чувствительности с двумя порогами срабатывания — предупредительным и тревожным. Оснащается кабелем и разъемом для подключения к блоку управления.
5. Трансивер со встроенным антенным адаптером.
6. Кнопка «Оверрайд» для настройки основных параметров и входа в сервисный режим обслуживания.
7. Концевой выключатель, использующийся для монтажа на капот или дверь багажного отсека.
8. Комплект проводов для подключения системы.
9. Памятка потребителя.
10. Гарантийный талон.
11. Упаковочная коробка.
12. Техническое руководство на русском языке, позволяющее устанавливать и настраивать сигнализацию в гаражных условиях.

Поскольку в комплектацию Томагавк 9020 не входит сирена и триггеры для дверей, эти устройства покупаются дополнительно.

Комплект поставки системы 9020

Основные возможности

Список возможностей сигнализации Томагавк 9020:

1. Наличие обратной связи обеспечивает возможность мониторинга состояния системы. Все данные касательно работы противоугонного комплекса отображаются на дисплее основного брелока в виде индикаторов и надписей. По символам экрана можно расшифровать срабатывание режима тревоги в отсутствие водителя, а также работу опций сигнализации.
2. Охрана транспортного средства по периметру кузова. Для защиты авто используются концевые переключатели, силовые входы системы зажигания, блокировка двигателя и т. д. Кроме того, в данной модели используется дополнительный иммобилайзер, позволяющий предотвратить несанкционированный пуск силового агрегата.
3. Возможность управления сигнализацией без использования брелока. Если устройство сломается или в нем выйдет из строя элемент питания, то для включения и отключения режимов защиты может применяться персональный пароль. Код должен быть известен только автовладельцу.
4. Автовозврат в режим охраны. Если произойдет случайное отключение защиты, система автоматически активирует ее через 30 секунд. Определить это сигнализация сможет по сигналам датчиков. Если ни одна дверь за 30 секунд после отключения охранного режима не открылась, это будет расценено системой как случайная деактивация.
5. Возможность бесшумного включения защиты, а также охрана авто без тревожных сигналов. В первом случае активация функции производится без звуковых сигналов подтверждения. Во втором при срабатывании охраны сирена не включается, но информация об этом передается на коммуникатор с дисплеем.
6. Дистанционная настройка контроллера удара. Параметры чувствительности датчика могут быть отрегулированы самостоятельно с использованием брелока. Пользователь может изменить настройку работы предупредительной и тревожной зоны.
7. Возможность управления штатным центральным замком автомобиля.
8. Наличие подсветки дисплея делает процедуру управления и настройки сигнализацией более упрощенной в темное время суток.
9. Возможность управления дверными замками при активации и отключении зажигания.
10. Индикация уровня температуры в салоне транспортного средства. Данные отображаются на экране основного пейджера.
11. Наличие энергонезависимой памяти системы. Если произойдет отключение питания блока управления, при его дальнейшей активации сигнализация вернется в прежнее состояние. При попытке демонтажа охранного комплекса произойдет блокировка силового агрегата, поэтому даже в случае взлома угнать автомобиль не получится.
12. Наличие режимов «Паника» и «Антиограбление». В первом случае по команде с пейджера производится активация сигналов тревоги и внешних световых приборов. Это позволяет обозначить транспортное средство как охраняемое и отпугнуть от него потенциальных угонщиков. Опция «Антиограбление» используется для блокировки мотора по команде пользователя в случае насильственного захвата авто.
13. Функция «Поиск» позволяет включить временно внешние световые устройства, что дает возможность пользователю найти автомобиль, оставленный на большой парковке.
14. Наличие режима «Турботаймер». Его суть заключается в том, что после отключения системы зажигания силовой агрегат машины работает несколько минут на холостых оборотах. Время действия двигателя настраивается пользователем. Это позволяет не допустить быстрого износа конструктивных компонентов мотора.

Преимущества и недостатки

Достоинства, которыми обладает сигнализация:

1. Большой функционал при относительно невысокой цене. По набору опций систему можно отнести к противоугонным комплексам.
2. Бесперебойная работа сигнализации при любых условиях, в том числе в сильный холод.
3. Наличие встроенной системы опроса состояния всех элементов противоугонного комплекса.
4. Простое и понятное для рядового пользователя меню настройки.

Недостатки, характерные для этой модели:

1. Возможны сбои в работе системы автозапуска двигателя. Эта проблема, как правило, связана с некорректной установкой сигнализации и конфликтом системы со штатным иммобилайзером. Для устранения потребуется дополнительно произвести установку модуля обхода блокиратора.
2. Низкое качество защиты передающихся сигналов. Профессиональный угонщик сможет произвести электронный взлом системы и отключить сигнализацию.
3. Сбои в работе коммуникаторов. Со временем устройство может не реагировать на команды пользователя. Для устранения проблемы требуется отключение питания брелока.
4. При низких отрицательных температурах сигнализация может без причины включить режим тревоги. Его отключение в мороз не всегда можно произвести брелоком, поэтому потребуется отсоединение клемм от аккумулятора.
5. Хрупкий корпус пейджера. Устройство может выйти из строя после нескольких падений.

Совместимость брелоков Томагавк

Взаимозаменяемость пультов позволит найти совместимый коммуникатор для управления системой 9020:

• TZ-7010;
• TZ-9030;
• LR-1010;
• TW-7010;
• TW-9020/9030;
• Tomahawk H1 и H2.

Как установить?

Руководство по установке основных элементов системы:

1. Микропроцессор ставится за панелью приборов или в другом сухом и защищенном месте салона. Монтаж производится на ровной поверхности с использованием саморезов или пластиковых хомутов. В месте расположения блока не должно быть движущихся рычагов и механизмов.
2. Трансивер с антенной устанавливается в верхней части лобового стекла. Важно, чтобы рядом с устройством в 5 см не было металлических предметов и изделий. Провод от трансивера прокладывается под декоративной облицовкой.
3. Установка сирены выполняется в моторном отсеке авто. Ее следует разместить рупором вниз, чтобы не допустить скопления влаги внутри. Провода от устройства прокладываются в салон авто через щит, отделяющий его от моторного отсека. Если используется автономная сирена, то при монтаже надо обеспечить свободный доступ к замочной скважине устройства.
4. На двери, багажник и капот устанавливаются концевые выключатели. Их монтаж не допускается на водостоках.
5. Датчик удара фиксируется в центральной части кузова, в салоне авто. Для крепления используется двусторонний скотч или саморезы.
6. Светодиодная лампочка устанавливается на панели приборов, в наиболее просматриваемом месте салона.
7. Кнопка входа в сервисный режим обслуживания размещается под контрольной комбинацией. Ее надо установить так, чтобы у автовладельца был доступ к устройству, когда он находится в кресле водителя.

Схема подключения

Схемы для подключения основных элементов системы:

Расположение значков на экране

Обозначение символов:

1. Режим охраны включен.
2. Тихая защита авто, без звуковых сигналов сирены.
3. Закрытые дверные замки.
4. Индикатор открытых замков.
5. Символ незапертой двери автомобиля.
6. Капот авто открыт.
7. Багажный отсек машины не заперт.
8. Индикация передатчика, расположенного в пейджере.
9. Символ сработавшей предупредительной зоны датчика удара.
10. Активирован тревожный уровень контроллера чувствительности.
11. Предупредительная зона датчика выключена.
12. Индикатор деактивированного контроллера удара.
13. Включен режим «Антиограбление».
14. Сервисное обслуживание сигнализации.
15. Опущен рычаг ручного тормоза.
16. Индикация заряда элемента питания в брелоке.
17. В автомобиле включено зажигание.
18. Значок заведенного мотора.
19. Включенный дополнительный блокиратор двигателя.
20. Режим автопостановки на охрану активирован.
21. Включена функция почасового прогрева мотора.
22. Индикатор таймера.
23. Значок будильника.
24. Табло с текущим временем и температурой воздуха.

Соответствие элементов управления на коммуникаторах 9020

Таблица: команды, отправляемые с пульта

Программирование брелока

В соответствии с инструкцией Томагавк TZ 9020 привязка пульта производится так:

1. При включенном зажигании кнопка входа в сервисный режим обслуживания нажимается 7 раз.
2. Ключ в замке проворачивается в положение «Off». Выполняется отключение зажигание, в результате чего сирена сработает 7 звуковыми сигналами. Это говорит о готовности сигнализации к привязке брелока.
3. Одновременно нажимаются клавиши А1 и А2 на пейджере. В подтверждение записи сирена будет подавать звуковые сигналы.
4. Чтобы выйти из меню программирования, нужно не предпринимать никаких действий в течение 6 секунд.

Видео: как самому прописать брелок сигнализации Томагавк 9020

Снято каналом «ЕНОТ И ПАНДА».

Управление с помощью брелока

Настройка основных параметров пейджера производится так:

1. Пятая кнопка брелока зажимается до момента, пока табло с текущим временем не начнет моргать.
2. С помощью элементов управления А3 и А4 производится выбор необходимых параметров часов.
3. Затем нажимается пятая кнопка, это приведет ко входу в меню настройки минут. Регулировка параметров производится с использованием кнопок А3 и А4.
4. При последующем «клике» на пятую кнопку выполняется настройка будильника. Для изменения параметров применяются клавиши А3 и А4. Для перехода в меню настройки минут нажимается кнопка А5.
5. Чтобы активировать будильник, элемент управления А5 нажимается один раз. С помощью кнопки А3 функция включается, А4 — выключается. Аналогичным образом производится изменение параметров таймера.

Настройка автозапуска

Перед настройкой системы с автозапуском нужно убедиться в соблюдении условий:

• зажигание в автомобиле выключено;
• все двери машины заперты, а концевые выключатели рабочие;
• рычаг ручного тормоза затянут;
• режим сервисного обслуживания сигнализации деактивирован;
• была произведена подготовка авто, если транспортное средство оснащено ручной коробкой передач;
• на машинах с автоматической трансмиссией селектор должен быть выставлен в режим «Паркинг».

Удаленный старт мотора выполняется так:

1. На коммуникаторе зажимается и удерживается вторая клавиша. Ее надо отпустить после того, как диодный индикатор изменит свой цвет свечения с красного на зеленый.
2. На протяжении последующих пяти секунд кратковременно нажимается третья клавиша.
3. Дверные замки автомобиля закроются, силовой агрегат должен завестись. Время действия двигателя программируется пользователем. Чтобы произвести остановку мотора, выполняются аналогичные действия.

Если требуется автозапуск двигателя по таймеру, делается следующее:

1. Вторая клавиша пейджера зажимается и удерживается до мелодичного сигнала. После этого кратковременно «кликается» первая кнопка. Пауза между нажатиями должна составить не более 3 секунд.
2. Производится автозапуск двигателя по таймеру. В зависимости от настроек, мотор может заводиться каждые 1, 2, 4 или 24 часа.

Изменение кода доступа

Для изменения персонального пароля нужно сделать так:

1. Зажигание в автомобиле отключается. Четыре раза нажимается кнопка входа в сервисный режим обслуживания.
2. Производится активация зажигания. Сирена должна воспроизвести четыре звуковых сигнала.
3. Выполняется вход в меню ввода первого знака кода. Для этого кнопка настройки нажимается один раз.
4. С помощью элементов управления на привязанном брелоке производится ввод первой цифры кода. В подтверждение система воспроизведет несколько сигналов сирены.
5. Кнопка входа в сервисный режим обслуживания нажимается один раз. Произойдет вход в меню назначения второй клавиши.
6. Для выхода из настройки нужно не предпринимать никаких действий в течение нескольких секунд.

Таблица: соответствие элементов управления и значений пароля

Аварийное управление

Для включения режима охраны без брелока выполняются следующие действия:

1. Дверь авто открывается ключом. Водитель садится в салон и активирует зажигание.
2. Кнопка входа в сервисный режим обслуживания нажимается три раза.
3. Производится отключение зажигания. Если система готова к аварийному включению охраны, то внешние световые приборы моргнут один раз, также сработает сирена.
4. Дверные замки запираются снаружи. Пользователь должен успеть покинуть салон машины за 20 секунд. Через этот промежуток произойдет активация охраны.

Экстренное выключение системы:

1. Открывается дверь авто с помощью ключа. Включится сирена.
2. Производится включение зажигания. Кнопка входа в сервисный режим обслуживания нажимается три раза.
3. Выполняется отключение зажигания. Внешние световые приборы авто моргнут.

Скачать бесплатно инструкции в формате PDF

Сколько стоит сигнализация Tomahawk TZ-9020?

Примерная цена на покупку автосигнализации:

Видео: как включить автозапуск на сигнализации Tomahawk TZ-9020

Снято пользователем Евгений Вакшин.

Оценок - 39 , средний балл: 4 ()

Инструкция по эксплуатации Tomahawk, модель TZ-9020

Фрагмент инструкции

Парковочные огни вспыхнут 3 раза, брелок-пейджер отобразит состояние а/м. Внимание Если после нажатия кн. (или любой другой кнопки) в течение 3-х секунд нет подтверждения о выполнении команды и брелок-пейджер издает 1 “БИП”, значит а/м находится вне зоны действия передатчика брелока-пейджера. 24. Дистанционное отпирание багажника (доп. канал). Для реализации этой функции на многих автомобилях требуется установка дополнительного оборудования. Если данная опция подключена, то для отпирания багажника необходимо нажать и удерживать кн. (К брелока до подачи звукового сигнала брелоком-пейджером (или смены цвета светодиода на дополнительном брелоке на зеленый) и последующим нажатием кн. (Б Выполнение команды будет сопровождаться 3-мя вспышками парковочных огней и "ЧИРПами" сирены. Внимание Если в момент отпирания багажника система находилась в охране, то датчик удара и триггер багажника будут отключены до закрытия багажника. Индикация LCD дисплея: 25. Дистанционное отключение сирены. Во многих городах запрещено использование звуковых сирен автомобильных сигнализаций в ночное время суток, поэтому в охранном комплексе предусмотрено отключение сирены с брелока. Для этого необходимо, чтобы система находилась в режиме охраны, далее нажмите кн. ((р. Индикация LCD дисплея: TOMAHAWK тп 16 шожом В этом случае система будет полностью работоспособной, за исключением звукового оповещения сиреной. Вся информация будет отображаться на дисплее LCD брелока. Включение сирены производится однократным нажатием кнопки ((JI в режиме охраны. Индикация LCD дисплея: 26. Управление дополнительным каналом. Дополнительный канал делает возможным использование штатных устройств автомобиля, открывание багажника, управление стеклоподъемниками, включение подсветки пути в темное время суток фарами автомобиля и т.д. Для управления дополнительным каналом необходимо нажать и удерживать кнопку |Е брелока до подачи звукового сигнала брелоком-пейджером (или смены цвета светодиода на дополнительном брелоке на зеленый) и последующим нажатием кн. (Б, парковочные огни вспыхнут 2 раза, подтверждая выполнение команды. Время активации доп. канала программируется (см. таблицу программирования охранных функций). Внимание! LCD дисплей обновит информацию о состоянии системы. 27. Аварийная постановка/снятие с охраны. Если ваш брелок не функционирует или утерян, Вы имеете возможность включить или отключить режим охраны при помощи кнопки OVERRIDE. Для этого: 1. Аварийная постановка в охрану: 1) Откройте дверь и включите зажигание. 2) Нажмите кн. OVERRIDE Зраза. 3) Выключите зажигание (сирена издаст 1 "ЧИРП", габаритные огни вспыхнут 1 раз). 4) 20 сек спустя система включит режим охраны без запирания дверей. Внимание! Если Вы воспользовались аварийной постановкой в охрану, система включит 20-ти секундную задержку режима тревоги при срабатывании, давая тем самым возможность воспользоваться аварийным снятием с охраны не включая режим тревоги. 2. Аварийное снятие сохраны: 1) Откройте дверь и включите зажигание. 2) Нажмите кн. OVERRIDE 3 раза. 3) Выключите зажигание (сирена издаст 2 "ЧИРПа", габаритные огни вспыхнут 2 раза). 4) Режим охраны будет отключен немедленно. Внимание! Если Вы запрограммировали персональный PIN-код, то аварийное снятие с охраны производится только с помощью этого PIN-кода. TOMAHAWK тп 17 шожом 28. Персональный код (PIN код). Данный код (если он запрограммирован) позволяет владельцу отключить режим охраны без брелока, а также отключить режим Anti-Hijack на II и III этапах. PI N код состоит из двух цифр. Внимание! Заводская установка PIN кода 1:1 1-ая цифра 2-ая цифра 1(х) 1(У) Отключение режима охраны с использованием PIN-кода. Если Ваш брелок не функционирует, или система находится на II или III этапах режима Anti-Hijack, то Вы можете отключить режим охраны, используя PIN код. Для этого: 1. Откройте дверь и включите зажигание. 2. Нажмите кнопку "OVERRIDE" количество раз равное X (первой цифре PIN кода). 3. Выключите зажигание. 4. Снова включите зажигание. 5. Нажмите кнопку "OVERRIDE" количество раз равное Y (второй цифре PIN кода). 6. Выключите зажигание. Если значение PIN кода введено корректно, то режим охраны будет отключен. Внимание! Повторите процедуру в случае неудачного введения PIN кода. 29. Программирование нового PIN кода. Внимание! Программирование нового PIN кода возможно только если запрограммировано "Аварийное отключение системы с помощью PIN кода” (см. “Таблицу программирования охранных функций”) Для изменения PIN кода необходимо: 1 .Выключить зажигание. 2.Нажать кнопку "OVERRIDE" 4 раза. 3.Включить зажигание, сирена издаст 4 "ЧИРПа". 4.Нажать кнопку "OVERRIDE" 1 раз для включения режима программирования PIN кода. 5.При помощи действующего брелока ввести новое значение первой цифры PIN кода. TOMAHAWK тп 18 шомод Значение цифры Соответствующая кнопка 1 Нажмите кнопку 2 Нажмите кнопку 3 Нажмите кнопку (Ё 4 Нажмите кнопку Ф Внимание! Сирена количеством "ЧИРПов" п...

Программирование брелка Томагавк 9020 проводится при его потере, порче, при неисправности центрального блока управления. Для самостоятельного программирования пульта автомобильной сигнализации понадобится кнопка «Валет» (служебная клавиша Оверрайд). Её можно найти на блоке предохранителей, на стойке лобового стекла, в бардачке, за пластиковой защитой со стороны водителя. В сервисе по установке охранной системы вам должны были показать её местонахождение.

Кол-во пейджеров tw активация

Подключение брелка сигнализации Tomahawk TW 9020

Головное устройство автосигнализации Томагавк способно хранить в своей памяти до четырёх брелоков дистанционного управления. Во время эксплуатации может возникнуть ситуация по программированию нового брелка. Привязать пульт дистанционного управления к сигнализации можно, следуя инструкции.

1. Включите зажигание, нажмите кнопку «Сервис» кратковременно семь раз.
2. Отключите зажигание. Прозвучат семь сигналов сирены, подтверждающих готовность к записи.
3. Нажмите, удерживайте клавиши «Закрытие замков дверей» и «Открытие замков дверей». Прозвучат сигналы сирены, их количество соответствует номеру пульта в памяти системы. Запись брелока Томагавк ТВ 9020 успешно проведена.
4. После проведения всех операций сделайте паузу в течение шести секунд. Режим записи будет автоматически остановлен.

Вы можете в любое время выяснить количество пультов, записанных в памяти охранного устройства. Для этого включите зажигание, нажмите клавишу «Багажник», светодиод моргнёт несколько раз. Количество сигналов соответствует числу пультов.

Томагавк TZ 9020

В брелоке с двухсторонней связью можно своими руками запрограммировать: часы, будильник, таймер.

Настройка производится по следующей инструкции.

1. Нажмите кнопку F до мигания значка часов;
2. Установите значение, нажимая «Открытие багажного отсека» и «Перечёркнутый громкоговоритель»;
3. Нажмите ещё раз клавишу F для настройки минут;
4. Следующее нажатие на F позволит настроить значения будильника. Это выполняется при помощи кнопок «Багажник», «Перечёркнутый динамик»;
5. Ещё раз нажмите кнопку F и сможете настроить минуты в будильнике;
6. Дополнительное нажатие F переводит будильник в режим включения («Открытие багажника») или выключения («Перечёркнутый громкоговоритель»);
7. Таким же образом программируется и таймер.

Если вы чего-то не поняли, то можно найти видео в интернете на эту тему и разобраться более досконально с данным вопросом.

Способ перепрограммировать брелок

Перепрошить пульт ТЗ 9020 с автозапуском можно, используя следующую схему.

1. Чтобы прошить брелок, активируйте зажигание, не запуская двигатель автомобиля.
2. Одновременно нажмите и удерживайте кнопки «Перечёркнутый динамик», «Открытие багажника», «Сервисный режим».
3. Должно прозвучать пять звуковых сигналов сирены.
4. Отпустите все зажатые клавиши.
5. Ещё раз нажмите «Открытие багажника», «Перечёркнутый громкоговоритель». Если ранее всё было выполнено верно, то поворотные огни загорятся несколько раз.

Почему не получается настроить и привязать пульт

Нередко возникают случаю, когда брелок не прописывается. Рассмотрим несколько причин, препятствующих синхронизации:

• охранная система постоянно работает в режиме «Валет» - горит красный светодиод.
• кнопка «Оверрайд» вышла из строя.
• плохой контакт или повреждение провода от кнопки до блока управления.
• блок управления не распознаёт команду «Включено зажигание». Обратитесь в сервисный центр.

Иногда помогает отключение серо-чёрного провода, идущего от датчика давления масла на тахометр. Систему можно программировать, но нельзя включить автозапуск. Вначале запрограммируйте охранную систему, а затем подсоедините провод.

Сигнализация "Томагавк 9020" представляет собой автомобильный охранный комплекс, предохраняющий транспортное средство от угонщиков и воров. Система позволяет контролировать происходящее в салоне машины или вокруг нее.

Охранный комплекс "Томагавк 9020" давно и прочно закрепился на отечественных рынках. Функция блокировки реле двигателя придала системе дополнительную популярность. Такая опция позволяет водителю дистанционно заблокировать двигатель автомобиля в случае его угона, благодаря чему предотвращаются попытки несанкционированного доступа.

Брелоки сигнализации

В комплекте с охранной системой поставляются пульты управления, при помощи которых возможен дистанционный контроль сигнализации и некоторые другие функции. Брелок для "Томагавка 9020" обладает весьма широким диапазоном действия - порядка 1200 метров.

На дисплее брелока управления отображается общее состояние охранной системы в виде небольших пиктограмм. Также на экран выводятся будильник, часы и таймер. Функции сигнализации "Томагавк 9020" позволяют контролировать состояние автомобиля дистанционно - к примеру, запускать двигатель, не снимая машину с охраны. Автозапуск осуществляется после набора определенной команды на брелоке.

Шифрование данных производится по специальному коду, что исключает вероятность стороннего доступа в систему. Стандартный кодграббер, которым пользуются угонщики, не способен взломать автосигнализацию "Томагавк 9020".

Функции автосигнализации

Охранный комплекс обладает широким набором функций, который включает в себя:

• Розыск автомобиля.
• Защиту от ложного срабатывания.
• Дистанционную проверку состояния системы и автомобиля.
• Аварийное включение охранного комплекса.
• Блокировку двигателя от несанкционированного запуска и многие другие опции.

Программирование "Томагавка 9020" осуществляется при помощи основного брелока путем задачи конфигураци всему комплексу. Автовладелец может подобрать только те функции, которые ему нужны больше всего и подходят для конкретной марки и модели машины.

Дистационный запуск двигателя автомобиля осуществляется с главного брелока системы "Томагавк 9020". В случае внезапного отключения питания все настройки сигнализации сохраняются - память охранного комплекса не зависит от энергии. На экране брелока можно отслеживать заряд батареи.

Функция иммобилайзера не допускает запуска двигателя во время кратковременного отсутствия владельца авто. Любые срабатывания охранной системы сохраняются в памяти. Брелоки, идущие в комплекте с сигнализацией, имеют двустороннюю связь.

Комплектация

В комплект автомобильной сигнализации "Томагавк 9020" входят:

• центральный модуль управления;
• два брелока - стандартный и с жидкокристаллическим дисплеем;
• датчики удара;
• антенна;
• кнопка выключения;
• жгуты проводов.

Помимо деталей самой системы, в комплекте также имеется инструкция к "Томагавку 9020", гарантийный талон и памятка по использованию.

Эксплуатация системы

В комплекте с охранным комплексом "Томагавк" поставляется дистанционный пульт управления, выполняющий функцию приемопередатчика. Элементами питания являются батарейки типа ААА-1: их хватает на достаточно длительный срок эксплуатации, однако за ними нужно внимательно следить и вовремя менять. На дисплей основного брелока выводится информация о состоянии автомобиля в виде иконок и текста, благодаря чему владелец авто всегда осведомлен о том, что происходит с машиной.

Эффективное и полноценное использование охранного комплекса возможно только в том случае, если водитель прекрасно осведомлен о функционале автосигнализации и знает, как и для чего использовать те или иные опции.

Постановка автомобиля на охрану

Машина ставится на охрану после нажатия на брелоке сигнализации специальной клавиши с изображением замка. Нажатие сопровождается звуковым сигналом, подтверждающим включение охранного комплекса. Система заблокирует замок автомобиля, а наличие сигнализации показывается световым индикатором.

В инструкции к "Томагавку 9020" указывается, что для беззвучной постановки автомобиля под охрану необходимо предварительно нажать на кнопку с избражением граммофона - она отключает звуковое оповещение. Информация о постановке машины под охрану отобразится на дисплее брелока.

Как отключить датчик удара?

При воздействии механического или физического типа на автомобиль срабатывает встроенный датчик удара. Он отличается повышенной чувствительностью, в связи с чем может срабатывать на ложные объекты - к примеру, на прохожих или животных, на звуковые колебания, особенно если машина припаркована на обочине проезжей части.

Для отключения датчика удара достаточно дважды нажать клавишу с изображением замка. Для активации датчика используется та же кнопка.

Преимущества системы Valet

Система Valet обеспечивает безопасность транспортного средства в определенных ситуациях. Одной из таких ситуаций, к примеру, является проведение сервисных работ: владельцу авто достаточно воспользоваться кнопкой Valet, чтобы обеспечить сохранность своей машины. Данная функция контролирует центральный замок автомобиля, оставляя при этом возможность проведения сервисных работ.

Установка сигнализации "Томагавк"

Монтаж автомобильного охранного комплекса осуществляется в полном соответствии с прилагаемыми инструкциями. Главной особенностью установки является соблюдение корректности подключения системы к бортовой электросети автомобиля. При правильном размещении комплектующих и подключении устройства к электросети гарантируется его эффективная работа без помех и перебоев. О том, как настроить "Томагавк 9020", написано в инструкции по эксплуатации. Схема подключения автосигнализации стандартная. Если система устанавливается самостоятельно, то владельцу авто желательно придерживаться определенных правил выбора мест для установки блоков.

Основные блоки питания охранного комплекса должны располагаться с соблюдением определенных правил:

• Электронный блок управления размещается внутри салона машины в труднодоступном месте, защищенном от воздействия влаги.
• В моторном отсеке размещают сирену.
• Цепи, по которым будет проходить большая сила тока, обязательно защищаются плавкими предохранителями.

К автомобильной сигнализации обязательно должна быть приложена полная инструкция по эксплуатации, в которой подробно описаны функции системы, особенности ее установки и настройки.

Охранный комплекс "Томагавк 9020" надежно защищает транспортное средство от проникновения, угона и взлома. Многофункциональная система предохраняет автомобиль от несанкционированного запуска двигателя и гарантирует его полную безопасность, предоставляя автовладельцу полную информацию о состоянии транспортного средства.

Сигнализация Tomahawk tz 9020 наделена отдельным разъемом, позволяющим выполнить подключение с автозапуском. Похожий разъем предусмотрен во всех системах, выпускаемых под брендом Томагавк и относящихся к семейству «90XX». Схема подключения разъема зависит от модели. Рассмотрим, как эта схема выглядит для одной сигналки – tz 9020.

Контакты замка зажигания

В простом варианте замок зажигания содержит три разных контакта. Они обозначаются так: «30», «50», «15». На 30-й напряжение поступает с АКБ, с 15-го ток идет в линию зажигания, ну 50-я клемма – это контакт стартера. Дальше список может быть дополнен. На контакте «15/2», например, напряжение отсутствует в момент работы стартера, что отличает его от клеммы «15». А еще в иномарках есть линия «ACC», питающая аксессуары.

4 линии, коммутируемые замком

Чтобы завести мотор автозапуском, сигнализация должна «эмулировать» линии, проходящие через контакты замка. Во многих авто, тем не менее, можно не подключать линию «ACC», а также «вторую» линию зажигания.

В конструкции некоторых авто присутствуют две стартерные линии. Разработчики вашей автосигнализации предусмотрели и такой вариант. «Синий» шнур, выходящий из силового разъема, подключают ко второй линии стартера. Но такой способ подключения требует выполнения настройки. Подробней об этом рассказано дальше.

Разные варианты схем

Силовой клеммник сигналки Tomahawk tz 9020 содержит 6 контактов. Базовая схема для них показана ниже:

Разъем автоматического запуска и питания

Стрелками здесь обозначены Т-образные подключения. «Красный» провод, согласно инструкции, лучше соединить с «30-м» контактом. Пред-колбу, показанную на схеме, тогда не устанавливают.

«Синий» шнур можно подключать не к линии «ACC», а к реле обходчика, что на практике обычно и делают. Еще ваша автосигнализация может быть настроена дополнительно, и тогда указанный провод станет эмулировать одну из двух линий: «IGN 1», добавочная линия стартера.

«Желтый» шнур в любом случае подключают к контакту «15». В разрыв стартерного кабеля пойдут «черно-желтые» провода. «Тонкий» провод, притом, соединяют с клеммой замка. Если «черно-желтые» кабели перепутать, завести мотор нельзя будет даже с ключа.

Допустим, в штатной проводке присутствуют две линии стартера. Сигнализация тогда подключается так:

Вариант с двумя стартерными линиями

У некоторых авто есть особенность – в одну из двух линий ток должен подаваться раньше, чем в другую. Тогда «разрывать» нужно вторую цепь, а к первой подключаются «Т-образно». Настройка для рассмотренного случая выполняется так: опция «1», связанная с автозапуском, получает значение 4. Если линии срабатывают одновременно, используйте значение 3.

Автосигнализация Tomahawk рассматриваемой модели не позволяет подключаться к замкам, где присутствуют две 30-х клеммы. Вернее, подключить можно все, но тогда нельзя будет пользоваться автозапуском.

Программная настройка системы

Инструкция к сигналке Tomahawk модели «9020» содержит две разных таблицы. В первой собраны охранные функции. Сейчас нас интересует другая таблица (вторая). Доступ к ее опциям можно получить так:

1. Выключают зажигание;
2. Сервисную кнопку Override жмут 6 раз;
3. Зажигание включают;
4. После 6-ти гудков нажатиями сервисной кнопки выбирают номер опции.

Нужное значение устанавливают, нажимая клавишу брелока. Период времени между шагами не должен превышать 7 секунд.

Таблица опций автозапуска

Итак, режим программирования был активирован. Настраивайте функции по порядку:

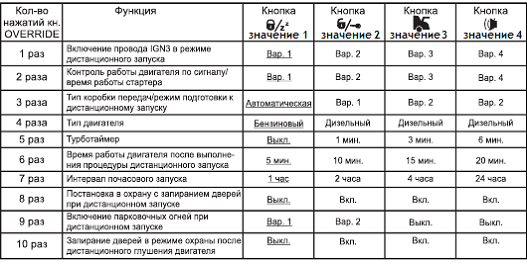

Все настройки автоматического запуска

Здесь показана «Таблица 2», скопированная из инструкции. Она содержит опции, связанные с автозапуском.

Функция 4 – это задержка перед запуском стартера. Перечислим варианты, предусмотренные для первой функции. Выбор зависит от того, как подключен «синий» шнур:

1. Эмуляция линии ACC (задано по умолчанию);
2. Дублирование провода «IGN 1» (но не «IGN 2»);
3. Дублирование стартерного провода;
4. «Синий» шнур – провод стартера, который задействуется первым.

Автосигнализация должна отслеживать, работает ли двигатель. «Серо-черный» контрольный шнур, выходящий из главного клеммника, подключают к тахометру либо к лампе давления. И «опцию 2» затем настраивают так:

1. Используйте первый вариант, если выполнено подключение к лампе. Период работы стартера будет составлять 0,8 секунд.
2. То же, что вариант 1, но период будет равен 1,2 секундам.
3. Эквивалент варианта 1, но период увеличен до 2-х секунд.
4. Задействуйте «вариант 4», если используете контроль по тахометру.

Желаем успеха.

Поправка для машин с МКП

Опция 3, указанная в третьей строке, позволяет выбрать тип коробки передач: «автомат» или «механика».

Механическая коробка в автомобиле

Установив сигналку на авто с МКП, третьей опции присваивают значение 2. Затем пробуют выполнить следующее:

1. Активируют «ручник», когда мотор заведен;
2. Выключают зажигание ключом (двигатель продолжает работать);
3. Закрывают все двери;
4. Если задействовать охрану, двигатель глохнет.

Все эти действия владелец будет выполнять при эксплуатации. Последовательность называется «подготовкой к запуску».

Допустим, на «шаге 2» мотор останавливается, как только зажигание выключают. Тогда нужно попробовать вот что: при настройке задают значение 3 либо 4. А в последовательности, указанной выше, тогда появится еще один шаг – перед «шагом 2» нужно будет нажать кнопку «Снять с охраны». Нажатие проводят в два этапа: длительно, то есть до звукового сигнала, затем – коротко. Дополнительный пульт не подает сигналов, но он меняет цвет светодиода.

Чтобы сигналка могла считывать состояние «ручника», «оранжево-фиолетовый» шнур подключают к соответствующей микрокнопке. То, что рассмотрено в данной главе, изготовитель предусмотрел с одной целью – чтобы повысить безопасность эксплуатации.

О подключении провода контроля двигателя

Выше говорилось, что контрольный «серо-черный» кабель подключают одним из двух способов: к лампе давления масла, к таходатчику.

Схема подключения основного разъема

С первым случаем все понятно, хотя контроль по индикатору надежным не является. Используя выход таходатчика, можно получить приемлемые результаты, но подключаться надо только к высоковольтной клемме. При таком способе контроля обычно проводят «обучение», чтобы научить систему распознавать холостые обороты. Но для сигналок Tomahawk, начиная с семейства «9020», подобная процедура не предусмотрена.

В инструкции не сказано, что выполняя подключение к таходатчику, в разрыв провода лучше установить конденсатор (1 мкФ и 63 Вольта). Электролитические конденсаторы здесь не подходят. Удачного монтажа.

Об установке сигнализаций с автозапуском
