В благодарность за это расскажу в картинках, как подключить активную антенну, на примере антенны фирмы Bosch.
Сперва наперво, как описано в инструкции выбираем куда установить антенну, в угол, как у меня или по всей ширине лобового стекла.

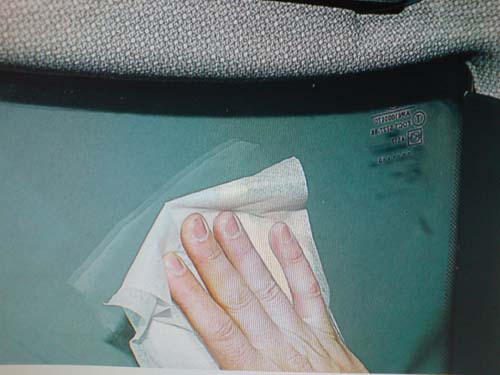

В комплекте имеется спиртовая салфетка, открываем ее упаковку, и обезжириваем место установки
В большой упаковке салфетка, в малой контактная смазка.

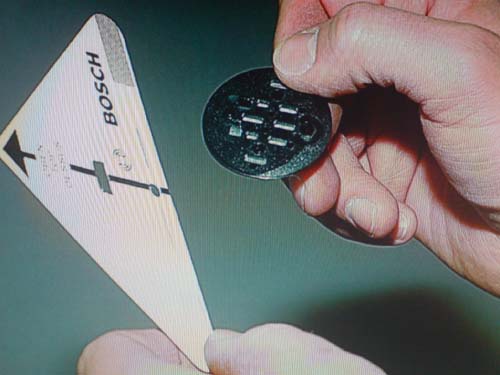

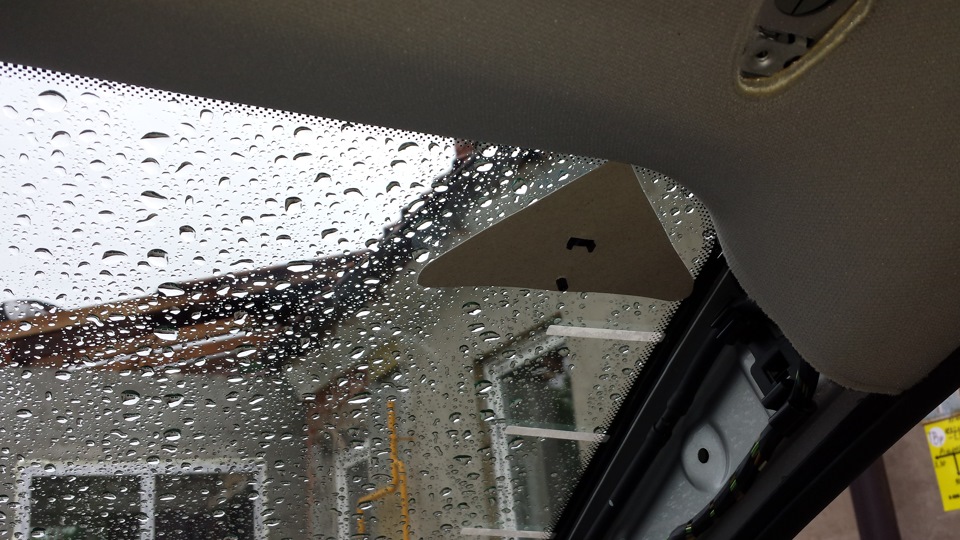

На упаковке нарисован треугольник, призванный помочь нам в позиционировании антенны на стекле, вырезаем его. Фиксируем в его пазах монтажный диск, снимаем с диска защитную пленку, и клеим диск на стекло, в месте установки антенны.
примерно так…

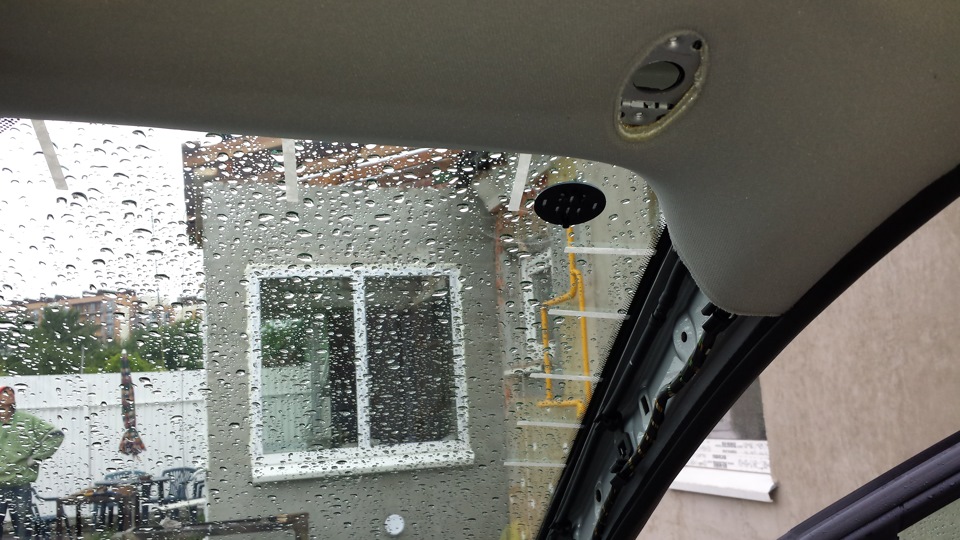

Приглаживаем диск и удаляем треугольник.

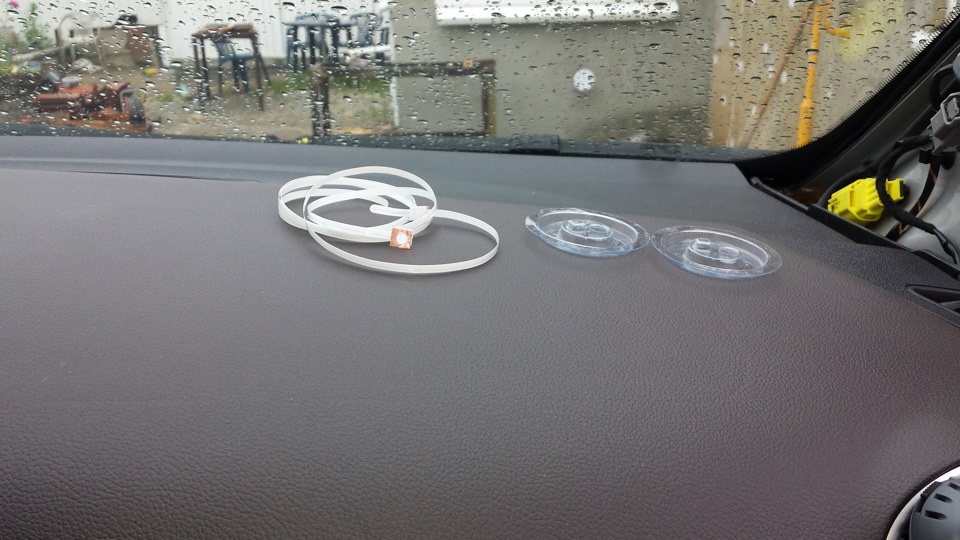

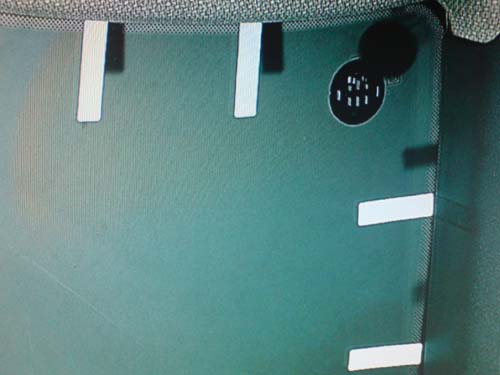

Затем необходимо приклеить, так называемые ограничительные полоски. По ним вы в последствии сориентируетесь, куда лепить усы антенны.
После монтажа усов, эти ленточки удаляются.

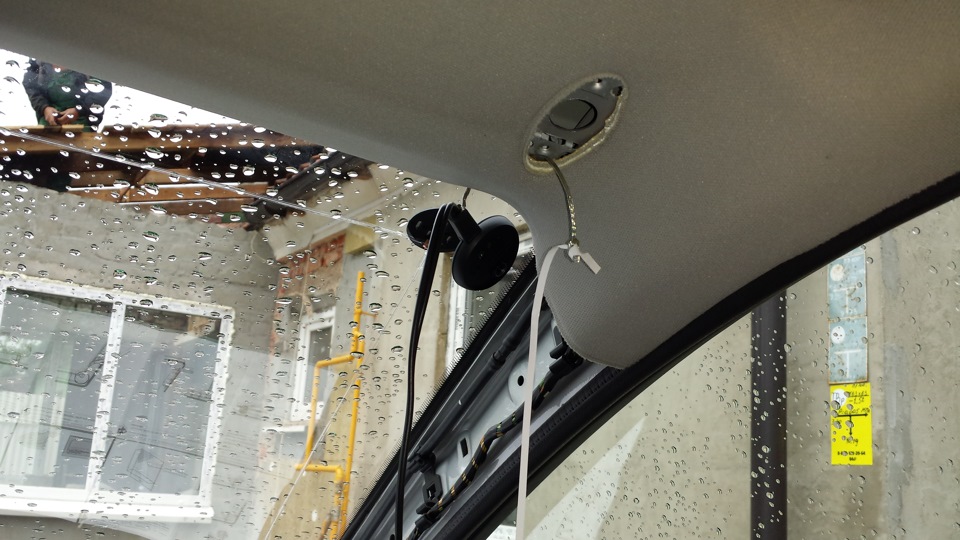

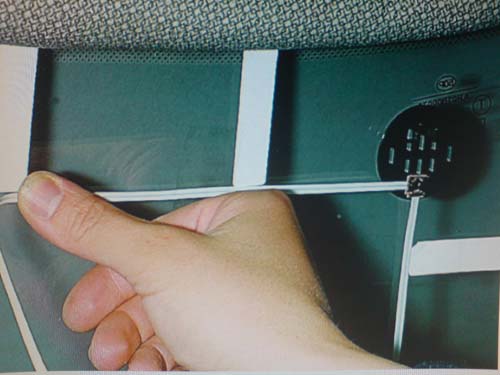

Накидываем на штырек диска ус антенны, предварительно отклеив небольшой участок защитной пленки. Наживляем и постепенно вытягивая защитную пленку из под усика антенны, приклеиваем ее к лобовому стеклу. Защитную пленку не выкидываем. Затем приклеиваем следующий ус вдоль ограничительных полосок, следя за тем чтобы не наклеить антенну на них.
Так как я установил антенну в углу, то массу пришлось фиксировать на саморез солнцезащитного козырька.

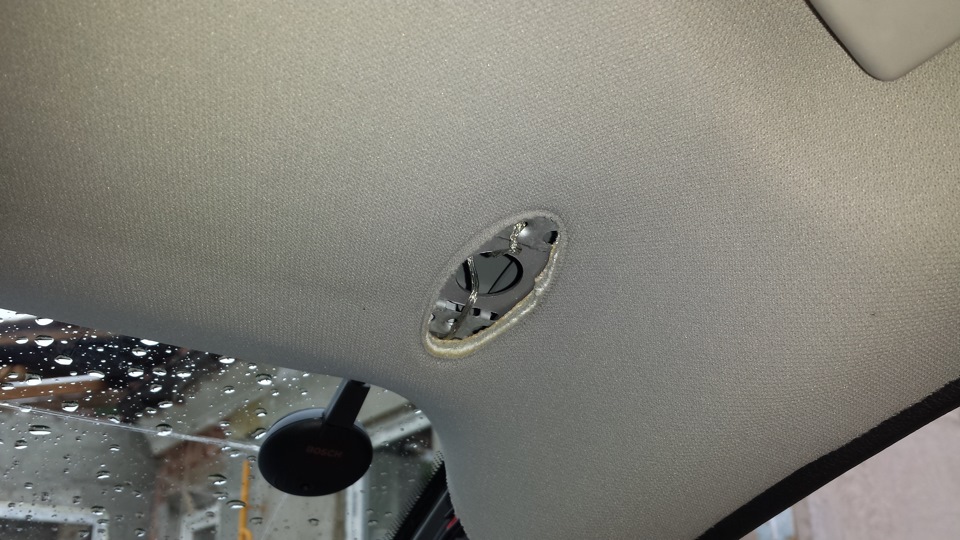

Откручиваем козырек, через отверстие в обшивке потолка, продеваем защитную пленку от антенны, привязываем к нему кабель массы, заводим кабель под обшивку потолка.
Фиксируем массу на кузов.

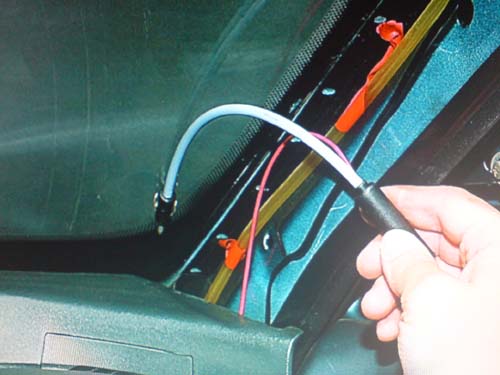

Затем, уверенным рывком))) снимаем облицовку стойки, и и укладываем кабель в свободные пазы, на фиксаторах шланга омывающей жидкости.
Подматываем кабель изолентой, что бы сидело поплотнее.
Что бы хорошо уложить кабель, нужно снять бардачок (хотя можно изловчиться и так, но мне нужно было засунуть туда usb) и вот в этом самом месте я узнал, что у меня не бардачок, а перчаточный ящик, причем с охлаждением, или подогревом… в общем как повезет.

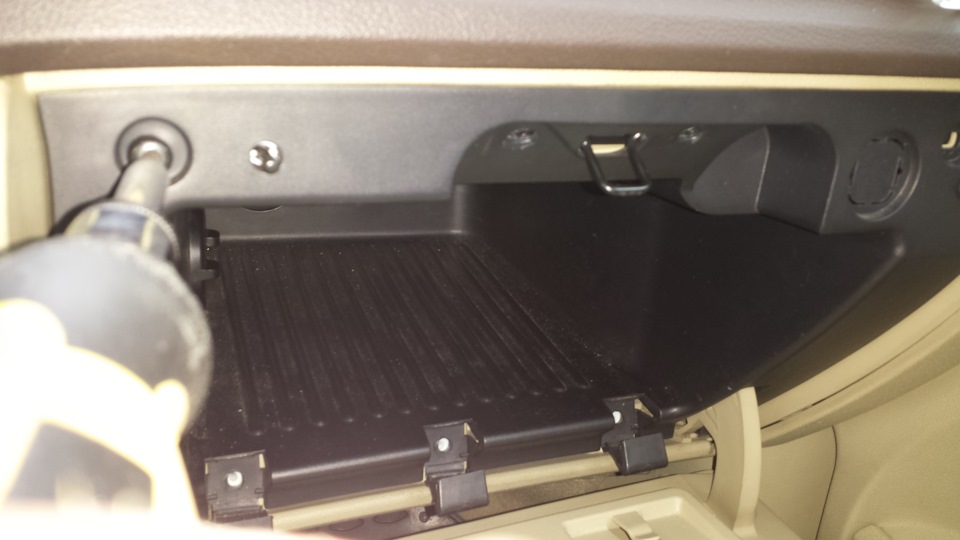

Откручиваем саморезы фиксирующие бардачок, и вынимаем его.
Укладываем кабель.

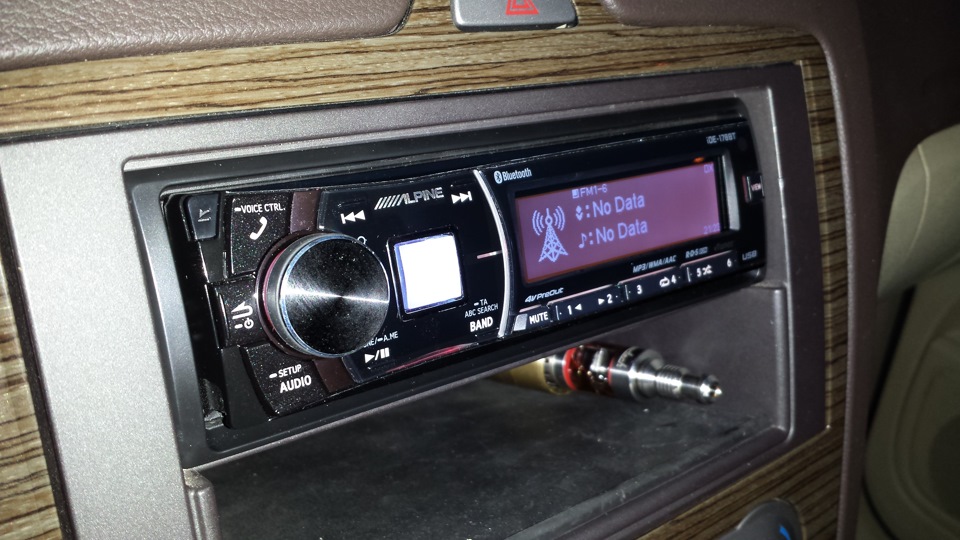

Самое интересное, это кабель для питания усилителя антенны. Его необходимо подключить на колодку магнитолы.На специальный 12 вольтовый кабель. Этот провод имеется во всех(не штатных) магнитолах и называется управляющим антенным кабелем. Как правило он имеет стандартный синий цвет.
и еще я пытаюсь бросить курить.
Сцепление, передача, Монте Карло… хоть и не за окном, но в душЕ точно)))
Всем счастья и добра;)))
Современные автомобили оборудованы качественными аудиосистемами. Прослушивание новостей или музыкальных программ во время поездки стало привычкой многих водителей. Но иногда происходят непредвиденные сбои, и вместо музыки и полезной информации из динамиков доносятся неприятные скрипы и посторонние шумы. Чтобы такие ситуации больше не появлялись, стоит выделить время на то, чтобы выбрать и правильно подключить автомобильную антенну.
Как выбрать антенну к магнитоле?
Прежде всего, автомобильная антенна должна обеспечивать прием радиосигнала на удаленных от передающих станций расстояниях. Если автовладелец совершает поездки только в пределах города, то ему гарантируют хороший сигнал активные (внутренние) антенны. Они характеризуются малыми размерами и простотой установки. Помимо этого, они надежно защищены от различных капризов погоды. Недостатком этого вида является их слабая чувствительность, которая не обеспечивает достаточно хорошее качество сигнала вдали от города.
Удаляясь на дистанцию более 50 км от передающей станции, можно заметить, что связь начинает пропадать. Поэтому если планируются далекие поездки, то в этом случае стоит обратить внимание на внешние (пассивные) антенны. Данные устройства подключаются к магнитоле и функционируют без электрического питания. Недостатками наружных радиоантенн считаются большие габариты и отсутствие защиты от влияния внешней среды. Однако они обладают высокой чувствительностью и способны принимать даже довольно слабые радиосигналы.
Где установить антенну?
Выбирая автомобильную радиоантенну, необходимо заранее выбрать место ее установки. Активные антенны предназначены для монтажа в салоне автомобиля. Поэтому их часто прикрепляют в оконном проеме либо возле него. Также внутреннюю модель можно установить на лобовом стекле или на задней полке. Монтируя ее на стекле надо проследить, чтобы она не закрывала обзор. Кроме того, желательно, чтобы аппарат не мешал и рядом сидящему пассажиру.

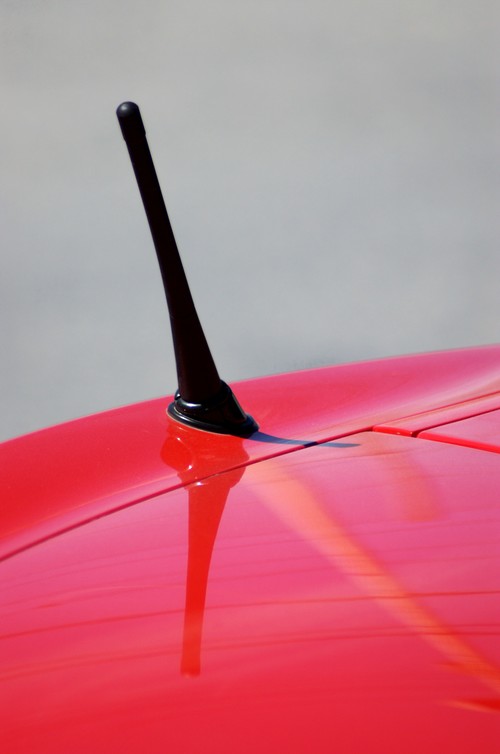

Монтаж наружной радиоантенны должен выполняться на самой высокой части автомобиля. Это необходимо для того, чтобы обеспечить качественный и устойчивый прием радиосигнала. Распространенным вариантом для установки радиоантенны данного типа является крыша автомобиля. Однако ее можно прикрепить и к крылу машины. Не рекомендуется устанавливать устройство на бампер, так как возможны сильные помехи сигнала.
Подключение наружной антенны к магнитоле
Подключить автомобильную радиоантенну следует в соответствии с инструкцией производителя. Процесс монтажа простой и легкий. В этом можно убедиться, посмотрев видео на сайте. Существует три способа крепления:
- Врезное. При таком методе делают сквозное отверстие в кузове автомобиля. После сверления важно выполнить качественную гидроизоляцию. Кроме того, края отверстий следует обработать специальным антикоррозийным составом.
- Штыревое. В данном случае радиоантенну устанавливают на водосток транспортного средства.
- Магнитное. Чтобы воспользоваться данным способом, следует старательно очистить выбранное место крепления от пыли и различных загрязнений. Также необходимо убедиться в наличии особого покрытия на основании магнита. Это поможет избежать повреждений краски на машине.
После установки аппарата, надо спрятать электрические провода за обшивку. Следующим шагом станет проверка работы подключенного устройства. Для этого надо включить магнитолу в машине и настроить ее поочередно на несколько радиостанций.
Способы подключения внутренней антенны
Определившись с желаемым местом крепления активной радиоантенны, приступают к установке. Но следует иметь в виду, что проводить все работы следует очень аккуратно. Ведь крепление корпуса и полюсов аппарата выполняется с помощью двухстороннего скотча. А после снятия данных деталей, повторно присоединить их уже не получится.
Но изготовители позаботились о том, чтобы монтаж устройства не вызывал больших трудностей. Поэтому в комплект, кроме самого прибора и инструкции, часто входят дополнительные приспособления, инструменты и различные шаблоны. Они значительно облегчают установку и экономят не только силы, но и время.
Существует два способа прикрепления полюсов и корпуса устройства:
- Первый вариант предусматривает установку прибора посередине ветрового стекла. Его помещают вверху за зеркалом заднего вида. При этом способе полюса приклеивают вдоль верхнего края стекла.
- Корпус внутренней радиоантенны может быть установлен со стороны пассажира, в верхнем углу ветрового стекла.
Подключение активной антенны
Вначале нужно тщательно очистить поверхность стекла от грязи. Затем выбранное место нужно обезжирить при помощи салфетки, которая пропитана специальным очищающим раствором. А затем вытереть чистой сухой тканью. Теперь участок подготовлен для приклеивания изделия.
Чтобы наклеить корпус и полюса стоит воспользоваться шаблонами, которые изготовлены из очень плотной бумаги. После прикрепления радиоантенны, полюса нужно старательно разгладить. Легче всего это сделать, используя небольшой шпателя, который продается вместе с устройством.
Внутренняя антенна имеет два кабеля для подключения электропитания. Черный провод устройства присоединяется к кузову машины в любом месте. Желательно, чтобы выбранный участок находился как можно ближе к месту установки аппарата. Второй кабель (красного или синего цвета) надо подключить к магнитоле в машине при помощи специальных разъемов. Как это правильно сделать, показано на фото. При этом способе подключения, электричество подается на усилитель лишь в период работы автомагнитолы. Но возможно также подключить провод электропитания и к контакту в замке зажигания.
Для того чтобы провода не были заметны, их надо устанавливать под обшивкой. После того, как монтаж завершен, следует включить магнитолу и проверить работу. Как можно заметить, подключить антенну к магнитоле в машине абсолютно не сложно, и будет по силам даже начинающему автолюбителю.
Вконтакте
Инструкция
Автомобильные антенны бывают: врезные в крышу, в крыло или бампер; телескопические; магнитные; электрические; активные со встроенным усилителем. В зависимости от выбранной модели антенны и происходит ее установка и подключение.
Для врезной антенны в крышу снимите или отогните обшивку потолка. Разберите боковую стойку.
Пустите провод по крыше под обшивкой, потом по стойке. Заведите его за торпедо к магнитоле.
Магнитолу снимите. Подсоедините антенный штекер в специальное гнездо сзади магнитолы.
Если антенна активная, подключите питание. От активной антенны выходят два провода и штекер. Черный провод подключите на массу. Другой провод подключите на тот, что выходит из антенны – синий или синий с белой полосой. В инструкциях к магнитоле он обозначается, как провод для активной антенны.
После подсоединения всех проводов, установите магнитолу. Проверьте работу радио. Если вы все подсоединили правильно, закрепите магнитолу.
Перед подсоединением внутрисалонной антенны, хорошо помойте стекло. Прогрейте машину, т.к. на холодное стекло хуже клеится липкая лента.
Насухо вытрите поверхность и обезжирьте ее. Для этого обычно в комплекте с антенной идут спиртовые салфетки.
Разберите правую стойку.
Саму «таблетку» антенны наклейте сверху стекла справа. К ней идут «усики», которые разместите и наклейте слева и вниз.
Все внутрисалонные антенны активные, поэтому от них идут три провода. Пустите их по стойке, закрепив к основному жгуту проводов при помощи изоленты или хомутов.
Черный провод закрепите на массу (кузов). Другой со штекером вставьте в разъем магнитолы, третий подключите на выход питания.
Автомобильные антенны выполняют множество функций. Они принимают радиосигналы, служат средством переговоров и даже ловят телевизионные каналы. Для высокого качества принимаемого сигнала выбирайте антенну в зависимости от технических характеристик магнитолы.
Ни одна автомобильная система звуковоспроизведения, в состав которой входит радиоприемник, не обходится без антенны. Существуют различные типы антенн (наружные и внутрисалонные, активные и пассивные).
Мы решили установить на автомобиль внутрисалонную активную антенну с креплением к ветровому стеклу. Антенна этого типа отличается легкостью монтажа, не требует технического обслуживания, не изнашивается и не создает аэродинамического сопротивления. К другим достоинствам такой антенны можно отнести то, что она не привлекает внимания автомобильных воров, так как снять ее с автомобиля непросто.
Правда, при всех положительных качествах следует отметить, что ее чувствительность изменяется в зависимости от ориентации автомобиля относительно передатчика радиостанции.
По способу установки такая антенна является одноразовой. На ее корпусе и полюсах («усах») находится липкая пленка, которая и обеспечивает крепление элементов антенны к ветровому стеклу. После снятия этих элементов повторно закрепить их на стекле уже не удастся.Помимо самой антенны, в комплект входит подробная инструкция по установке, а также материалы, приспособления и шаблоны, облегчающие установку и позволяющие уменьшить затраты труда и времени.
Есть два варианта установки корпуса и «усов» антенны на ветровое стекло. В первом случае корпус антенны устанавливают посередине, в верхней части стекла (за зеркалом заднего вида), а оба полюса антенны наклеивают по обе стороны от зеркала вдоль верхней кромки стекла. Во втором случае корпус антенны устанавливают в правом верхнем углу ветрового стекла, а «усы» наклеивают вдоль верхней и боковой кромок стекла.В книге описан второй вариант установки антенны.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Тщательно очищаем внутреннюю поверхность ветрового стекла от загрязнений……и обезжириваем ее салфеткой, пропитанной очищающим составом, а затем протираем сухой салфеткой.
Теперь поверхность стекла подготовлена для наклеивания пластины крепления корпуса и полюсов антенны.

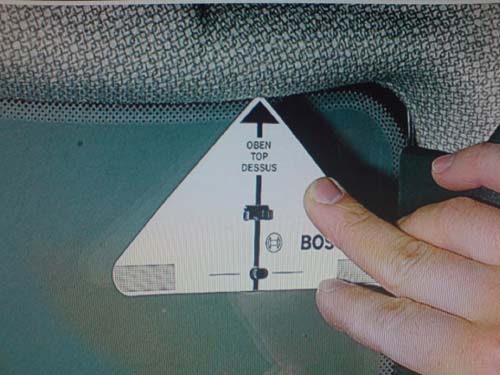

Для наклеивания пластины используем входящий в комплект шаблон из плотной бумаги. Шаблон имеет прорези, которые допускают установку в него пластины только в одном положении.Вводим штифт и защелки пластины в прорези шаблона.
Снимаем с гладкой стороны пластины защитную наклейку и прижимаем пластину вместе с шаблоном к стеклу так, чтобы два угла шаблона касались соответствующих сторон кромки стекла.
Снимаем с пластины шаблон.
Для того чтобы «усы» антенны были наклеены на стекло эквидистантно его краям, в установочный комплект антенны входит набор дистанционных шаблонов (отрезков липкой ленты белого цвета).
Шаблоны наклеиваем на стекло перпендикулярно его кромкам.
Полюс антенны представляет собой отрезок проволоки, с одной стороны которого припаяно контактное ушко. Проволока и контактное ушко расположены на прозрачной пластмассовой ленте с клеящим слоем. Клеящий слой закрыт защитной пленкой белого цвета, которую перед наклеиванием «уса» необходимо снять. После снятия пленки надеваем контактное ушко на штифт пластины крепления корпуса.
Аккуратно приклеиваем «ус» к стеклу вдоль краев дистанционных шаблонов (для наглядности защитная пленка не снята).
После наклейки «усов» антенны разглаживаем их специальным шпателем, входящим в состав комплекта.
Для прокладки проводов антенны необходимо снять правый солнцезащитный козырек.Оттянув на себя обивку крыши, пропускаем шлейф заземления через отверстие в обивке и вытягиваем его наружу.
Снимаем облицовку передней стойки крыши.

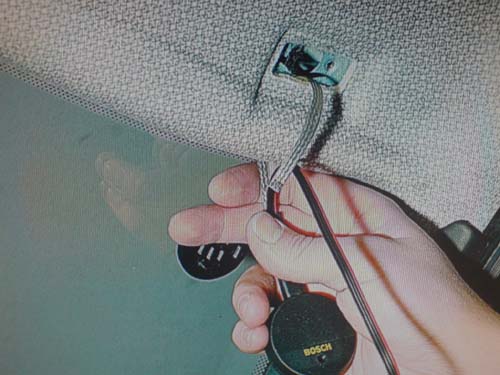

Протягиваем за обивкой крыши провода и выводим их из-под обивки.

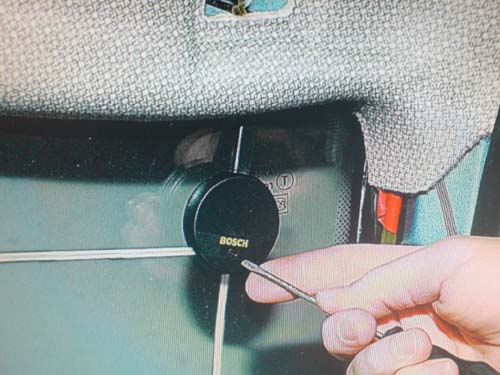

Устанавливаем корпус антенны на пластину крепления.
При установке штифт пластины крепления, на который надеты контактные ушки «усов» антенны, должен войти в отверстие в корпусе антенны. При правильном соединении корпуса с пластиной должны быть слышны характерные щелчки пластмассовых защелок.Для фиксации корпуса антенны на пластине крепления вворачиваем винт.
Усилие затяжки не должно быть большим, иначе в пластмассовых деталях могут возникнуть трещины.
Пропускаем кабель антенны в зазор между рамой ветрового стекла и накладкой панели приборов.
Протягиваем кабель в вещевой ящик и пропускаем над пластмассовым кронштейном панели приборов.
После завершения прокладки кабеля добиваемся того, чтобы по всей его длине отсутствовали петли и провисания. Убеждаемся, что кабель не касается острых кромок кузова и не имеет чрезмерного натяжения.
Устанавливаем на место облицовку передней стойки крыши.

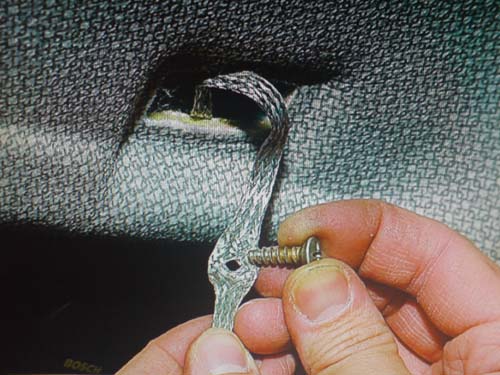

Стараясь не повредить проводники шлейфа заземления, делаем шилом в шлейфе отверстие и, разведя проводники, увеличиваем диаметр отверстия настолько,……чтобы сквозь него смог пройти саморез.
Вставляем саморез в кронштейн козырька и надеваем на стержень самореза шлейф заземления. Смазываем контактную часть шлейфа и саморез антикоррозионной смазкой, которая входит в установочный комплект антенны. Излишек длины шлейфа убираем под обивку крыши.
Устанавливаем солнцезащитный козырек на место и затягиваем саморезы.
Присоединяем кабель антенны к магнитоле. Провод электропитания усилителя антенны (красный) соединяем с проводом магнитолы для подачи питания на привод автоматической выдвижной антенны. В этом случае питание на усилитель будет подаваться только при включенной магнитоле.
