При выборе лестницы в помещение владелец должен учесть такие параметры как надежность конструкции, сложность монтажа и время на изготовление. Например, бетонные лестницы очень прочны и долговечны, однако их применение целесообразно только в капитальных постройках из-за высокой нагрузки. Лестницы из дерева доступны и экологически чисты, но требовательны к уходу за ними, особенно в помещениях с высокой влажностью — в них древесное полотно быстро деформируется. Кованные лестницы из металла очень красивы и надежны, но являются достаточно дорогим решением и с длительным циклом изготовления. Но есть универсальное решение для всех типов построек — модульные лестницы.

В этой статье мы разберем их виды, преимущества и недостатки и порядок сборки.

Описание и характеристики

Модульная лестница — сборная конструкция которая состоит из двух частей (модуль и ступенька) на центральном косоуре. Такой тип лестниц очень надежен ввиду прочного крепления модулей между собой. Компактные размеры позволяют затратить минимум жилого пространства для установки лестницы в любом помещении. Она отлично вписывается в интерьер благодаря своей универсальности и возможности гибкой стилизации.

Как говорилось выше, модульные лестницы собираются как конструктор — модули вставляются друг в друга, на них устанавливаются ступени и фиксируются болтами. Количество модулей рассчитывается исходя из значения высоты между этажами, радиусом или углом поворота и расстоянием между ступенями. При выборе лестницы рекомендуется прежде всего обратить внимание на качество металла, так как некоторые производители в целях экономии изготавливают косоуры из низкокачественного сырья, что приводит к его прогибу. На материалах не следует экономить и каркас должен быть изготовлен из прочного сплава.

Ступени делаются из древесины и должны быть тщательно обработаны. Основными породами служат сосна, бук и дуб. Благодаря множеству вариантов отделки древесины ее можно стилизовать под любой интерьер. При выборе нужно обратить внимание на наличие сколов и заусенцев, а также трещины и расслаивание. Если древесина хранилась в неправильных условиях, то в ходе эксплуатации она придет в негодность и будет подлежать замене.

Виды модульных лестниц

Большое разнообразие модульных лестниц позволяет подобрать конструкцию для установки в самых сложных и ограниченных пространствах для монтажа. Модульные лестницы делятся на несколько видов: маршевые (прямые), винтовые и лестницы с площадкой.

Маршевые (прямые)

Это прямые лестницы которые требовательны к свободному пространству. Состоят из одного или нескольких маршей, количество ступенек в которых не превышает 14-15 штук. Отличаются громоздкостью, но просты в монтаже и очень удобны при эксплуатации.

Винтовые

По праву считаются самым эффективным решением в плане экономия места, но удобство подъема и спуска может быть затруднено.

Лестницы с площадкой

Также как и винтовые, лестницы с площадкой занимают гораздо меньше места, чем с прямым маршем. Первый марш устанавливается в углу, потом следует площадка и начинается второй марш. Такая лестница очень удобна для эксплуатации и является довольно распространенным решением.

Преимущества и недостатки

К преимуществам модульных лестниц можно отнести их невысокую стоимость относительно аналогов другого типа конструкции. Цена будет зависеть от количества модулей, соответственно, если у вас небольшое межэтажное пространство, то получится неплохо сэкономить. Модули довольно легко соединяются между собой, поэтому при минимальных навыках сборки, монтаж модульной лестницы можно выполнить своими руками.

Если одна из ступенек повредилась в ходе эксплуатации, то ее всегда можно заменить не прибегая к разбору соседних ступеней или модулей. Замена осуществляется очень просто — нужно открутить крепления пластины к ступеньке и после этого ее можно поменять. Весомым преимуществом модульных лестниц является то, что из ее компонентов можно собрать конструкцию абсолютно любой формы, которая оптимально подойдет для вашего помещения.

Из недостатков следует отметить низкую надежность при подборе некачественных материалов, поэтому к вопросу выбора нужно отнестись основательно.

Модульную лестницу вполне можно установить собственными силами, понадобится инструмент общего назначения, инструкция по сборке и напарник. Многие компании предлагают модульные лестницы по индивидуальным проектам, которые остаётся только собрать у себя дома.

Для обеспечения устойчивости рекомендуется крепить нижний модуль на бетонное основание.
Если монтаж выполняется в каркасном доме, то лаги нужно дополнительно усилить с помощью брусов.
Фиксацию модулей между собой можно значительно повысить если использовать специальный резьбовой герметик.
При ширине ступеней более одного метра рекомендуется использовать дополнительные опорные стойки, так как конструкция будет подвержена поперечному качению.

Самостоятельное изготовление модульных лестниц - сложное и кропотливое мероприятие, требующее определённого опыта и навыков. Необходимо соблюдать технику безопасности, последовательность работ и тщательно рассчитывать конструкцию.

Что такое модульная лестница?

Модульная лестница - это конструкция, состоящая из множества идентичных частей, называемых модулями. Они включают в себя ступеньку и крепление. Особой популярностью пользуются модели, где сочленения между отдельными элементами позволяют устанавливать их под произвольными углами друг к другу. Из одного набора модулей можно создавать как стандартные прямые лестницы, так и спиральные, и L-образные.

Виды конструкций

Прежде чем начинать работы по созданию модульной лестницы, стоит определиться с её типом. Специалисты различают несколько основных разновидностей:

Маршевая. Устанавливается в просторных помещениях. Её сборка не требует специфических навыков или капитальных вложений.
Простейшая модульная лестница, которую можно собрать своими руками
Винтовая. Компактная современная лестница, требующая минимум места для установки. Изготовление такой конструкции требует специфических инструментов и опыта работ. Из описываемых типов модульных лестниц винтовая наименее удобна в повседневной эксплуатации.
У винтовой лестницы интересный внешний вид, но неудобное исполнение
Поворотная. Оптимальная лестница для частного дома или многоуровневой квартиры. Для установки конструкции нужно немного места. Лестница проста в установке и эксплуатации. В местах поворотов устанавливаются специальные «площадки».
В отличие от винтовой, лестница не делает полный оборот

Общее устройство

Основная составная деталь модульной лестницы - цепной косоур. Он устанавливается в центре конструкции снизу. Косоур состоит из наборных частей, поворачивая которые можно задавать лестнице любое направление. Его можно устанавливать прямо, поворачивать в сторону или закручивать спиралью.

Косоур крепится к опорным модулям. Кроме этого, устанавливаются несколько опор, расположенных на расстоянии 1–1,5 метра. Максимальная надёжность конструкции гарантируется, если лестница дополнительно крепится к стене.

В идеале каркас модульной лестницы должен быть выполнен из металла

Крепление отдельных модулей осуществляется несколькими способами:

Сборное крепление. Модули помещаются друг в друга, в качестве крепёжных элементов используются пластины и винты. Модульная конструкция такого типа, простая и недолговечная, подходит для первого самостоятельного опыта в сборке.
Шпилевое крепление. Элементы скрепляются между собой с помощью резьбовых шпилей. Конструкция требует периодического обслуживания: в среднем раз в полтора-два года придётся подтягивать крепления. Этот вариант считается самым эстетичным: все крепежи скрываются внутри косоура.
Струбцинное крепление. Особенности данной конструкции позволяют регулировать высоту и длину отдельных ступеней, поворачивать лестницу в любом направлении. Специалисты считают струбцины наиболее надёжным крепёжным элементом из представленных.

Следующая часть модульной лестницы - опоры. Они могут быть двух видов:

Стойки-трубы. Они опираются на надёжное напольное основание.
Кронштейны, закреплённые на несущей стене.

В случае если края ступенек подходят к несущей стене и крепятся на ней анкерами либо уголками, установка дополнительных опор не требуется.

Достоинства и недостатки

Существуют некоторые преимущества и неудобства, общие для всех типов модульных лестниц. Что перевесит в данной конкретной ситуации - решать владельцу.

Основные достоинства модульных лестниц:

Множество разновидностей и стилей. Заказчик или строитель может выбирать из огромного ассортимента цветов, материалов, дизайнов. Модульная лестница идеально вписывается в любой существующий интерьер.
Лёгкость установки и демонтажа. Этот показатель зависит от креплений и типа сборки.
Возможность регулировки поворотного угла. Отсутствует в конструкциях, использующих шпильковое соединение, в остальных угол можно менять даже на 360 градусов.
Возможность комбинирования нескольких материалов в изготовлении ступенек.
Небольшая стоимость конструкции.
Занимает ограниченное пространство (в случае с винтовой или поворотной лестницей).
Лёгкость ремонта. В ряде случаев для текущего обслуживания модульной лестницы достаточно заменить отдельные детали или модули.

Модульным конструкциям свойственны и определённые недостатки:

Возможность просадки и расшатывания лестницы. Во избежание проблемы требуется установка дополнительных опорных столбов, способных испортить дизайн конструкции.
При большой ширине лестницы (от метра) во время ходьбы увеличивается изгибающий момент. Это приводит к раскачиванию и наклону конструкции. Во избежание данной проблемы под ступеньки устанавливаются опорные уголки. Это позволяет закрепить лестницу на несущей стене. Рекомендованная частота: при ширине до метра уголки монтируются через ступеньку, больше метра - под каждую.

Выбор материала

Качество и долговечность модульной лестницы будут зависеть от материала, который используется в её изготовлении.

Для изготовления ступенек могут использоваться:

Массив твёрдых пород дерева. Чаще всего - древесина сосны, крепкая, неприхотливая, лёгкая в обработке и не требующая сложного ухода. Можно также использовать бук, недорогой и очень прочный материал.
Клеёное дерево.
Прессованная фанера.
Пластик.

Оптимально - купить или изготовить самостоятельно ступеньки из деревянного массива. Они надёжны, долговечны, экологичны, не скользят под ногой и эффектно выглядят.

Материалом для изготовления каркаса для модульной лестницы может быть:

Стандартная нержавеющая сталь.
Конструкционная сталь. Сверху её покрывают полимерным либо лакокрасочным составом.
Дерево. Этот материал используется в исключительных случаях.

Каждый материал для изготовления каркасной части имеет свои достоинства. Основное преимущество древесины - интересный дизайн. Деревянная лестница будет органично смотреться в любом интерьере.

Главные достоинства стального каркаса - надёжность и долговечность. По мере износа отдельных металлических модулей, их можно заменить по отдельности, не трогая основную часть лестницы. Лестница, выполненная на основе из прочного металла, прослужит десятилетия. Основное условие - для каркаса нужно подбирать толстостенные трубы. Оптимальная толщина - 5 миллиметров.

Окрашенный металлический каркас получает дополнительную защиту от возможных природных и других воздействий.

Подготовка к работе

Чтобы обеспечить длительный срок службы модульной лестницы, необходимо заранее учесть несколько основных требований:

Если планируется передавать часть нагрузки на стену с помощью подвесных кронштейнов, перегородка должна быть несущей, капитальной, не менее 200 мм толщиной. Крепление модульной лестницы к тонким конструкциям не допускается во избежание обрушений и деформаций.
Если основную нагрузку будут принимать на себя вертикальные опоры, под ними лучше оборудовать бетонную площадку. При установке лестницы на деревянные полы, необходимо использовать лаги, усиленные поперечными брусьями.
Перед началом любых работ необходимо провести предварительные расчёты.

Чтобы точно определить, сколько ступеней должно быть в модульной лестнице, можно использовать следующую таблицу:

Верхняя ступенька может устанавливаться на уровне пола второго этажа.

Составление схемы или чертежа

Все размеры указаны примерно

Для составления полных и достоверных расчётов потребуется выполнение ряда специфических работ:

Разработка чертежа комнаты или другого помещения, где будет установлена модульная лестница. Схема вычерчивается с точным масштабированием. Для этого используется бумага в клетку либо миллиметровка.
Измерение высоты помещения. Рядом с основным чертежом так же схематически изображается комната в разрезе, отдельными линиями отмечаются уровни пола верхнего этажа и нижнего. Не обходимо тщательно соблюдать масштаб, в противном случае расчёты будут неверны .
Составляется схема модульной лестницы. Оптимальное расстояние между отдельными ступеньками - 14–16 сантиметров. Если высота заключительной (верхней) ниже номинала, «излишек» распределяется между остальными. К примеру, при высоте этажа 2,8 метра и высоте каждой ступеньки в 15 см, их общее количество будет 18,6. Остаток распределяется «на всех». В результате получаем конструкцию из 18 ступеней с промежутком между ними в 15,5 сантиметра.
На план комнаты можно нанести план лестницы с горизонтальной проекцией ступенек. Её общая ширина - около метра, в противном случае утрачивается стабильность. Ступеньки не должны быть шире 30 сантиметров.
Если планируется высокая модульная лестница, в которой будет более 15 ступенек, можно сделать площадку-переход, с шириной, соответствующей габаритам лестницы. Это также отражается на чертеже.

Все указанные параметры необходимо учитывать при составлении плана

Материалы и инструменты

Для самостоятельного изготовления модульной лестницы потребуется комплект инструментов и материалов:

Трубы для модулей, изготовленные на основании ваших замеров. Изготовить круглые модульные опоры самостоятельно невозможно, для этого требуется специализированный станок. Их можно заказать в фирме, занимающейся подобной деятельностью. Квадратные модули можно вырезать из толстостенной профильной трубы.
Трубы для несущих опор. Должны иметь толстые стены, чтобы выдержать вес конструкции.
Ступеньки. Их можно заказать в профильной компании или сделать самостоятельно по собственным размерам. Стандартная ширина ступеньки модульной лестницы - 40–50 мм. При самостоятельном изготовлении нужно следить, чтобы доски плотно прилегали друг к другу, при необходимости их склеивать. Вариант - подобрать древесину нужных размеров заранее.
Элементы крепления: шпильки, шайбы, гайки.
Кронштейны или уголки для крепления ступенек к несущей стене, если это предусмотрено проектом.
Сварочный аппарат и несколько пачек электродов.
Комплект гаечных ключей.
Строительный уровень.
Деревянные заготовки для перил и балясин.
Песок, цемент и вода, необходимые для приготовления раствора.

Изготовление и сборка своими руками

Собрав все необходимые инструменты и материалы, можно приступать к собственноручному изготовлению и сбору модульной конструкции. Сборка отдельных частей и монтаж лестницы зависят от выбранного типа установки. Проще всего собрать лестницу «модуль в модуль». Она имеет фиксированный шаг ступенек. Также возможна лёгкая кривизна, не подлежащая устранению. Основное преимущество конструкции - её легко изготовить самостоятельно.

Основным элементом такой модульной лестницы является цельносварной модуль. В его основе - две толстостенные трубы с тщательно подобранными диаметрами. Меньшая профтруба должна входить в большую, не оставляя зазоров.

Рабочий процесс по изготовлению и установке каркаса модульной конструкции происходит поэтапно:

Трубы нарезаются в соответствии с заранее определёнными размерами.
Труба, имеющая больший диаметр, разрезается болгаркой по продольному шву. Также разрезается вдоль прямоугольная профильная труба.
Части прямоугольной профтрубы привариваются к круглой по обе стороны разреза, после чего стягиваются болтами. Благодаря этому обеспечивается жёсткость конструкции.
В толстую трубу вставляется, затягивается с помощью болтов и приваривается отрезок тонкой.
Подобным образом оформляются остальные модули, за исключением стартового и финишного. К ним привариваются дополнительные металлические площадки под анкеры, с помощью которых они могут крепиться к перекрытиям или стене.

Дальнейшая работа по установке модульной лестницы происходит по шагам:

Для лучшего скольжения внутренние части модулей промазываются маслом, смазкой «WD 40» или аналогичной.
Модули вставляются друг в друга. Первым ставится нижний. Во избежание повреждения пола, под модуль подстилается гофрокартон либо фанера.
Подкладка нужна, чтобы не царапать пол
Собранные модули выставляются в виде «колонны». Верхний крепится к основе таким образом, чтобы верхняя ступенька находилась на высоте пола второго этажа, куда и ведёт лестница. Предварительно модуль выставляется по уровню.
Конструкция выставляется по уровню
Далее раздвигается каркас. Чтобы не повредить напольное покрытие, нижний модуль двигается вместе с подложенной фанерой. В процессе конструкции придаются запланированные конфигурация и форма.
Устанавливаются вертикальные стойки. Желательно установить их в фундамент. Для этого делается замес в пропорции 2 доли песка и 1 цемента, оборудуются ямки, туда устанавливаются опоры и заливаются раствором. Если такой возможности нет, к стойке приваривается пластина и крепится к полу несколькими анкерами.
После того как раствор подсохнет, лестница крепится к вертикальным стойкам с помощью болтов. Если для стоек использовалось анкерное крепление, можно приступать к работе немедленно.
В последнюю очередь к полу прикручивается нижний модуль. Если конструкция ставится на бетонный пол, в качестве крепёжных элементов используются обычные анкеры. Если на деревянный – «глухари», имеющие резьбу, аналогичную шурупной, и шестигранную или четырехгранную головку.
Фланцы можно приваривать заранее или устанавливать на готовую конструкцию
К установленным модулям прикручиваются фланцы, на которые будут крепиться ступени. Предварительно всё выставляется по уровню.
На фланцы укладываются доски ступеней. На них размечаются метки под крепления.
Намеченные отверстия сверлятся на нужную глубину. Сверление - обязательная процедура, иначе в процессе закручивания саморезов возникает риск растрескивания.
Ступени прикручиваются к фланцам. Для этого можно использовать «глухари» или другие подходящие крепёжные элементы.
Каждый элемент размечается, сверлится и выставляется по уровню
Оставшиеся в модулях отверстия затыкаются заглушками (необязательно). Все соединения тщательно проверяются, при необходимости, болты или саморезы докручиваются. Каркас готов.

Следующий этап - установка перил. Поручни и балясины можно изготовить самостоятельно или приобрести в специализированном магазине. Конструктивно балясина представляет собой трубу с установленным под углом фланцем. Угол зависит от высоты лестницы, количества ступеней и расстояния между ними. В идеале, поручень, прикрученный к фланцам, должен идти параллельно основной конструкции.

Монтаж заводских балясин диаметром 24–25 мм происходит следующим образом:

Галерея: Модульные лестницы в интерьере

Модульные лестницы отлично вписываются в любой классический или современный интерьер. Их можно оформить в любом стиле и установить в помещении, независимо от его функционального назначения.

Можно разработать модульную конструкцию для всех типов интерьеров Винтовая лестница может устанавливаться на одну опору Для установки модульной конструкции не требуется много места Большие конструкции требуют дополнительных опор Конструкции могут быть любых видов и форм

Видео: Сборка и установка модульной лестницы

Правильно подобрав материалы и рассчитав конструкцию, вы сможете сделать модульную лестницу самостоятельно и в короткий срок. Некоторые элементы и крепежи сделать своими руками не получится, стоит обратиться в специализированную фирму или магазин.

Перемещение между этажами в загородных домах обеспечивают привычные всем лестницы. Их конструкция практически неизменна с давних времен. Но благодаря современным тенденциям в дизайне и архитектуре изменился общий вид конструкции, а благодаря новым материалам лестницы стали более прочными, легкими и надежными. Наиболее ярким примером лестниц, сочетающим в себе традиции и современные материалы, является модульная лестница. Создать модульную лестницу своими руками не представит больших трудностей, главное - понимать очередность работ, уметь обращаться с инструментом, а также сделать чертеж с необходимыми расчетами.

Со стороны модульные лестницы для дома выглядят воздушными и малонадежными, но это обманчивое впечатление. Используемые материалы и способ крепежа обеспечивают модульным лестницам высокий уровень прочности. В дополнение, еще одним неоспоримым преимуществом такой лестницы является малое количество используемых материалов и универсальность конструкции, позволяющей обустраивать модульную лестницу на малой площади. Все это, а также современный дизайн и доступная цена делают модульные лестницы весьма привлекательными для использования их в интерьере.

Выбор модульной лестницы

В том, как выбрать модульную лестницу, нет ничего сложного. В первую очередь необходимо ориентироваться на общий стиль интерьера, собственные финансовые возможности и целесообразность её установки. Немаловажно будет обратить внимание на производителя той или иной лестницы, а также на её вид, вариант сборки модулей и их крепление.

Изначально производила модульные лестницы Италия, а затем Польша. Сегодня эти страны по-прежнему производят модульные лестницы для дома. Их продукция отличается элегантностью форм, качеством и высокой ценой. Изделия из Польши уступают итальянским, но в целом качество высокое.

Со временем эстафету подхватила и Россия. Выпуск этих лестниц наладили различные компании, одна из которых Стамет. Модульные лестницы Стамет выпускаются с 2004, и компания постоянно работает над усовершенствованием их конструкции. Так одной из разработок компании Стамет является модульная лестница Престиж, которая прекрасно подойдет в интерьер, где необходимо подчеркнуть статус, изысканный вкус и богатство хозяев. В целом модульные лестницы российского производства выделяются своей надежностью и доступной ценой.

Модульная лестница "Премиум" компании Стамет :

Также производит модульные лестницы Китай. Но, к сожалению, на нашем рынке львиная доля китайской продукции представляет собой убогое зрелище по качеству и единственное, чем она привлекает покупателя, это низкой ценой. Найти качественную заводскую модульную лестницу китайского производства можно, но следует быть готовым к довольно высокой цене.

Модульная лестница китайского производства :

Приступив к выбору модульной лестницы, первое, на что надо обратить свое внимание, это качество изготовления деталей. Ведь именно от этого будет зависеть надежность самой лестницы и её внешняя привлекательность. Следует отметить, что стоимость модульной лестницы напрямую зависит от используемых материалов и качества изготовления. Однозначного ответа на вопрос, сколько стоит модульная лестница, нет. На модульные лестницы цена колеблется от 200 у.е. до 2000 у.е. за погонный метр. При этом надо учитывать тип соединения, материал, а также то, что лестницы первого поколения более дешевые.

Модули косоура дешевых лестниц могут производиться из низкокачественного металла, что приведет к прогибанию лестницы в ходе эксплуатации. А деревянные элементы у таких лестниц не будут должным образам обработаны. В идеале металлические детали должны быть достаточной толщины, чтобы не деформироваться от небольшого усилия, а деревянные элементы без каких-либо трещин или сколов. Кроме внешней составляющей и качественного изготовления еще одним важным фактором, влияющим на выбор модульной лестницы, является её вид. Ниже мы рассмотрим существующие виды модульных лестниц, их плюсы и минусы.

Запланировав создать в доме модульную лестницу, необходимо определиться с тем, какой она должна быть. Как и обычные лестницы, модульные могут быть нескольких видов:

маршевые , простые прямые лестницы с широкими ступенями. Они весьма удобны для подъема и спуска, но в силу своей конструкции занимают достаточно много места;
винтовые лестницы меньше всего занимают места, но при этом спуск и подъем по ним затруднен;
поворотные с промежуточными площадками . Этот вид лестниц занимает относительно мало места, и по ним достаточно удобно спускаться и подниматься. Они состоят из двух и более маршей с разворотными площадками.

Но у модульных лестниц есть одна характерная черта, выделяющая их среди остальных, - это цепной косоур. Он является центральным элементом конструкции модульной лестницы. Сам косоур состоит из наборных частей, которые можно располагать как прямолинейно, так и под углом, что позволяет делать лестницу практически любой формы. Сам косоур крепится к нижнему и верхнему опорным модулям, которые и обеспечивают необходимую горизонтальную и вертикальную жесткость всей конструкции. Дополнительным элементом, добавляющим жесткости всей конструкции, является опорная труба, установленная через каждые 1 - 1,5 погонных метра. Но если рядом есть прочная стена из кирпича или бетона, то можно убрать этот элемент, закрепив ступени лестницы к стене.

Кроме описанных выше отличительных черт модульной лестницы различают еще три варианта сборки модулей. Каждый из них имеет свои преимущества и недостатки, которые необходимо учитывать при выборе лестницы.

Первый вариант модульной лестницы - создание цепного косоура путем установки его частей «модуль в модуль» и закрепления их двумя пластинами и стопорными винтами . Такие лестницы относятся к лестницам первого поколения и обладают рядом существенных недостатков. Во-первых, шаг ступеней жестко фиксирован, и его невозможно отрегулировать. Во-вторых, после сборки наблюдается небольшая кривизна, которую невозможно убрать даже при помощи затягивания стопорных винтов. В-третьих, металл имеет такой показатель, как «усталость», и со временем крепежные пластины сами по себе разгибаются, а лестница провисает. Из преимуществ следует отметить простоту и скорость сборки модульной лестницы. Ярким представителем модульных лестниц первого поколения является модульная лестница Мечта. На демонстрирующем модульные лестницы фото видно, как собирается косоур лестниц первого поколения:

Второй вариант сборки и соединения модулей лестницы выполняется при помощи резьбовых шпилек . У подобных лестниц отсутствует такой недостаток лестниц первого поколения, как кривизна косоура, но это с лихвой перекрывается сложностью сборки лестницы и невозможностью регулировки высоты ступеней. В дополнение, через год-полтора усиленной эксплуатации резьбовые соединения разбалтываются, и приходится их подтягивать, а это весьма хлопотное дело. Представителем лестниц с резьбовым соединением является модульная лестница Уника. На демонстрирующем модульные лестницы фото видно, как собирается косоур лестниц с резьбовым соединением:

Третий вариант модульных лестниц является результатом многочисленных доработок и усовершенствований предыдущих моделей и представляет собой второе поколение с креплением модулей по принципу струбцины . Неоспоримым преимуществом этих лестниц является возможность регулировки высоты и длины ступени. Кроме возможности поворота модуля, можно также развернуть сам фланец, к которому крепится ступень. Несмотря на то, что применяется резьбовое соединение, у модульных лестниц второго поколения нагрузка на крепеж распределена иначе, и соединения не разбалтываются со временем. Представителем второго поколения лестниц является модульная лестница ТМ « Наша Лестница». На демонстрирующем модульные лестницы фото видно, как собирается косоур лестниц второго поколения:

Во всех трех вариантах можно использовать больцы, но чаще всего они встречаются в модульных лестницах второго поколения. Эти простые крепежные элементы, размещенные между ступенями, увеличивают надежность всей лестницы.

Расчет модульной лестницы

Создание модульной лестницы начинается с этапа проектирования и расчетов. Для этих целей можно воспользоваться специальной компьютерной программой, такой как ArchiCAD. Конечно, для её использования потребуется определенный навык и опыт работы, но при небольшом желании сделать расчет модульной лестницы можно и новичку. Еще одним вариантом помощи в расчетах являются онлайн калькуляторы. Их можно найти в сети, интерфейс такого калькулятора интуитивно прост и понятен. Достаточно ввести все необходимые данные - высоту между этажами, угол наклона и прочее.

Выполняя расчеты самостоятельно, необходимо учитывать ряд факторов, влияющих на выбор вида лестницы. Основной параметр, влияющий на выбор, - это отведенное под лестницу пространство. Исходя из него, и стоит подбирать модульную лестницу. Для удобства расчетов есть ряд оптимальных параметров, которые подходят определенному виду лестниц. Винтовые модульные лестницы предпочтительно устанавливать на площади менее 3 м2, и при этом ширина ступеней должна быть не менее 100 см. Конечно, ширину ступеней винтовой лестницы можно увеличить, при этом сразу же увеличится занимаемая ею площадь. Если хочется установить маршевую лестницу с широкими ступенями от 120 см до 150 см, то придется подготовить пространство более 4 м в длину и шириной 175 см, а это около 7 м2. Если меньше, то лестница может получиться очень крутой. Выходом из ситуации, когда места меньше чем 7 м2, но больше 3 м2, является обустройство маршевой поворотной модульной лестницы с одной или несколькими площадками.

Еще одним ключевым фактором при расчетах является угол наклона лестницы . Так, наиболее удобным считается угол в 45°, но бывают случаи, когда его соблюсти не удается. От угла наклона лестницы зависят еще два исходных параметра. Это высота подступенка и длина проступи, говоря иначе, высота и ширина ступени. В указанной ниже таблице приведены эти размеры в зависимости от угла наклона.

Следующим параметром, необходимым для расчетов, является высота самой лестницы . Тут все предельно просто. Для этого необходимо замерять высоту от пола первого этажа до уровня пола второго этажа. Это нужно чтобы рассчитать общее количество ступеней и их размеры, а также подобрать наиболее оптимальный угол наклона.

Модульная лестница: размеры , которые считаются идеальными:

высота ступени от 17 см до 20 см;
ширина ступени от 20 см до 26 см;
длина ступени зависит от вида лестницы. Для винтовой от 100 см до 120 см. Для маршевой и маршево-поворотной от 120 см до 150 см;
угол наклона от 30° до 45°.

В итоге, после внесения всех необходимых данных программа создаст модель лестницы, которую можно рассмотреть и при необходимости внести изменения. Наиболее удобно делать проект лестницы одновременно с проектированием дома. Так легче всего учесть все детали. В случае если нет желания делать такой проект самостоятельно, можно обратиться к специалистам. Тем более что компании, которые производят и продают модульные лестницы, при заказе лестницы у них делают чертеж бесплатно.

Лестница модульная: чертеж

Как сделать модульную лестницу

Имея на руках готовый проект, можно пойти несколькими путями. Первый - это сделать заказ на лестницу у производителя согласно проекту. Второй - поискать в магазинах все составляющие модульной лестницы и приобрести их. Третий - сделать модули самостоятельно. Какой из них выбрать, решать непосредственно Вам. Самый простой и надежный способ - это сделать заказ у производителя. В результате Вам доставят уже готовую лестницу, изготовленную с соблюдением всех норм и правил, останется лишь собрать её по месту, а для этого каких-либо специальных навыков не потребуется.

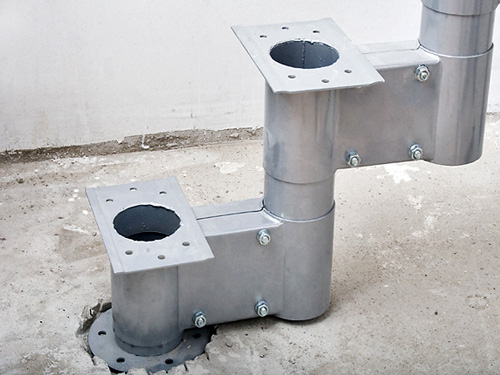

Первое, что придется сделать, это установить и закрепить к полу первый модуль лестницы, который является её основанием. Для этого отмеряем от стен необходимое расстояние и делаем пометки.

Важно! Все размеры и расчеты должны быть в проектной документации, подготовленной ранее.

Теперь приложив в нужном месте модуль, делаем пометки под отверстия. После чего берем перфоратор и засверливаем отверстия под крепеж. Устанавливаем на место основание лестницы и закрепляем его. Дальнейшая работа по сборке будет заключаться в установке друг в друга последующих модулей.

Установив предпоследний модуль, проверяем правильность установки всех модулей. Это нужно для соблюдения геометрии косоура и чтобы не пришлось переделывать крепления под финишный модуль. Если все в порядке, ставим на место финишный модуль. После чего, прижав его к межэтажному перекрытию или стене, намечаем места под отверстия для крепежа. Снимаем финишный модуль, засверливаем отверстия, возвращаем модуль на место и закрепляем. Далее при помощи стопорных винтов фиксируем все части косоура.

Дальнейшие работы заключаются в установке фланцевых пластин на каждый модуль. Тут нет ничего сверхсложного. Пластины имеют 8 отверстий, 4 из которых предназначены для крепления к модулям косоура. Достаточно просто приложить пластину к модулю и прикрутить её 4 винтами.

Осталось установить на место ступени. Для этого вначале, если это деревянные ступени, прикладываем их на место. Отцентровываем и намечаем снизу места для отверстий под крепеж. После чего засверливаем сверлом на 1 мм меньшего диаметра, укладываем на место и прикручиваем.

Важно! Если в конструкции лестницы не предусмотрены стойки жесткости, тогда ступени необходимо закрепить дополнительно к стене. Для этого подойдут обычные уголки. Они устанавливаются под ступень к стене. Вначале прикладываем их на место, намечаем и засверливаем точки под крепеж, после чего закрепляем.

Напоследок устанавливаем поручни и больцы. Их установка выполняется уже после того, как были зафиксированы ступени. В самих ступенях придется сделать сквозные отверстия, но после установки болец и перил вся конструкция лестницы получит дополнительную прочность.

Выше описанные этапы монтажа подходят для лестниц первого поколения. В демонстрирующем модульные лестницы видео указан способ монтажа модульной лестницы второго поколения. После просмотра этого видео не останется вопросов о том, как сделать модульную лестницу своими руками.

» Сборка модульной лестницы «Мечта»

Сборка модульной лестницы «Мечта»

Инструкция по сборке межэтажной модульной лестницы на металлическом каркасе.

Для сборки модульной лестницы Вам понадобиться следующий крепеж (входит в комплект):

Болт глухарь для крепежа ступеней (6 шт. на 1 ступень).
Болт, гайку и шайбу под М8 для фиксации промежуточных модулей в горизонтальной плоскости (2 шт. на ступень).
Дюбель-гвозди или анкерные болты для крепления лестницы к полу и перекрытию (6 шт. на нижний модуль, 6 шт. на верхний модуль и по 4 шт. на каждую из опор).

Необходимый набор инструментов для монтажа и сборки модульной лестницы:

Дрель (шуруповерт)
Уровень
Свёрла: ø6,8 мм, ø8,5 мм, ø5,8 мм с ограничителем
Метчик под резьбу М8
Вороток-трещётка
Накидную головку на 13 мм
Карандаш
Ножовка по дереву
Ножовка по металлу
Рулетка
Наждачная бумага или шлифовальная машинка
Молоток

Примечание: при необходимости могут понадобиться перфоратор с набором буров, болгарка с отрезным диском по металлу, винтовой домкрат.

Комплектация лестницы

Распаковываем все модули и опоры.В нашем случае:

Нижний модуль – 1 шт.
Промежуточный модуль – 12 шт.
Верхний модуль – 1 шт.
Опора малая – 1 шт.
Опора большая – 1 шт.

Сборка металлического каркаса

Начинаем с нижнего модуля, вставляем модули друг в друга (не забываем про опоры).

Примечание: если полы уже чистовые, то рекомендуем под нижний модуль и опоры подложить гофрокартон, чтобы не поцарапать полы.

Примечание : если полы не ровные, то рекомендуем при монтаже использовать дополнительные опоры (винтовые домкраты).

Примечание: при необходимости подрезаем опоры в нужный размер болгаркой или ножовкой по металлу.

Крепление верхнего модуля

Возможен вариант крепления верхнего модуля ниже уровня пола, если такое позволяет перекрытие. Данный вариант позволяет сэкономить пространство занимаемое лестницей.

Примечание: обращаем Ваше внимание на то, что именно верхняя ступень в уровень пола, а не верхний модуль.

Примечание: не забываем проверять уровень установки.

Примечание: металлокаркас должен находиться по центру ступеней. Исключение составляют забежные ступени, т.к. они дополнительно крепятся к стене уголками.

Придание формы металлокаркасу

Шаг 1 Шаг 2 Шаг 3 Шаг 4

Шаг 1. Cдвигаем полученную колону из модулей непосредственно в проём. Закрепляем верхний модуль таким образом, чтобы верхняя ступень встала в уровень пола второго этажа.

Шаг 2-4. Вытягиваем металлический каркас. Придаём необходимую форму согласно проекту.

Фиксация модулей между собой

Для придания каркасу жесткости, нам необходимо скрепить все модули между собой. Для этого выполняем следующие действия:

— сверлим по 2 отверстия в модулях со стороны стены сверлом ø8,5 мм.

— вставляем снаружи болт М8, внутри шайбу и гайку М8. Зажимаем винтовую пару.
— в местах, где установлены опоры, сверлим по 2 отверстия со стороны стены сверлом ø6,8 мм.

— нарезаем резьбу М8 в просвер-ленных отверстиях метчиком.

— в нарезанные резьбовые отверстия вкручиваем болты М8.

Примечание:

Примечание: на модуле, который сверлим, обязательно должен быть уровень.

Примечание: перед нарезкой резьбы капаем на метчик несколько капель нигрола, либо другого масла.

1. После того, как все модули и опоры жестко держатся друг с другом, прикручиваем опоры к полу с помощью дубель-гвоздей или анкеров.

2. В последнюю очередь крепим нижний модуль к полу с помощью дюбель-гвоздеи или анкеров.

Примечание: обязательно проверяем уровень.

Крепление ступеней

Установка ступеней: ставим ступени на металлокаркас и размечаем отверстия под крепление.

Просверливаем намеченные отверстия сверлом ø5,8 мм на необходимую глубину (сверло с ограничителем).

Примечание: обязательно сверлим отверстие сверлом ø5,8 мм, иначе ступень может треснуть при закручивании саморезов.

Прикручиваем ступень к модулям (6 саморезов в одну ступень).

Данную операцию проделываем со всеми ступенями.

Примечание: не забываем прикре-пить забежные ступени к стенам при помощи уголков.

Модульная лестница представляет собой конструкцию, состоящую из одинаковых скрепленных между собой частей (модулей со ступеньками), прикрепленных к центральному косоуру. При желании такую лестницу можно сделать самостоятельно.

Особенности

Модульная лестница, как правило, имеет полукруглую форму. Для размещения такой конструкции нужно достаточно много свободного пространства. Однако это вовсе не означает, что готовая лестница будет выглядеть слишком громоздкой. Конструкция получается аккуратной и «воздушной», особенности сборки позволяют придать лестнице почти любую форму.

Перед началом работы ознакомьтесь с преимуществами и слабыми сторонами модульных лестниц.

Достоинства

Недостатки

Модульные лестницы не лишены недостатков. Прежде всего, модульная конструкция уступает цельносварным моделям по своим прочностным характеристикам. Все сборные соединения будут постепенно разбалтываться, поэтому владельцу придется регулярно следить за качеством конструкции и подтягивать соединения.

Вторым большим недостатком модульных лестниц является высокая стоимость готовых комплектов. Однако вашему вниманию предлагается инструкция по самостоятельной сборке конструкции, поэтому данный недостаток не является актуальным. Главное, чтобы исходные материалы были максимально высокого качества.

Перед началом обустройства лестницы выберите подходящий вариант конструкции модульного типа. Существуют такие виды модульных лестниц:

маршевые. Обычные прямые конструкции с самыми простыми широкими ступеньками. Очень удобны в использовании и надежны, но довольно громоздки и некомпактны;
винтовые . Занимают минимальное пространство, однако не так удобны в плане эксплуатации как маршевые лестницы;
поворотные с площадками . Занимают сравнительно немного места, являются довольно удобными. Имеют 2 или большее количество маршей с промежуточными разворотными площадками.

Что нужно знать о косоуре?

Вне зависимости от выбранного типа модульной лестницы вам придется познакомиться с основным элементом рассматриваемой конструкции – цепным косоуром.

Косоур является главной центральной составляющей рассматриваемой разновидности лестниц. Собирается из ряда наборных элементов, установка которых может выполняться прямо либо под некоторым углом, что дает владельцу возможность создавать лестницы самых разнообразных форм.

Косоур скрепляется с опорными модульными элементами сверху и снизу, за счет чего достигается требуемая жесткость и прочность конструкции.

Для дополнительной жесткости через каждые 100-150 погонных сантиметров в конструкцию включается опорная труба.

При наличии рядом с местом размещения лестницы прочной бетонной либо кирпичной стены, от использования дополнительных элементов модульной конструкции можно отказаться, закрепив лестничные ступени непосредственно к стене.

Варианты сборки лестниц

Существует несколько методов сборки лестничных модулей. Каждый из существующих вариантов характеризуется своими сильными и слабыми сторонами, о которых нужно знать до начала работы по самостоятельной сборке лестницы модульного типа.

«Модуль в модуль»

Косоур можно собрать по методу «модуль в модуль» с дополнительным закреплением при помощи пластин и крепежных винтов. Это первое поколение таких лестниц с множеством недостатков, в числе которых:

жестко ограниченный шаг ступенек. Отрегулировать этот шаг нельзя;
некоторая кривизна собранной конструкции. Избавиться от этого дефекта невозможно даже путем затягивания винтов;
сравнительно низкая долговечность. Со временем крепежные пластины начинают разгибаться самостоятельно, что приводит к провисанию всей конструкции и доставляет дополнительные неудобства.

Единственными преимуществами этого варианта является высокая скорость и предельная легкость сборки.

Резьбовыми шпильками

Этот метод предполагает использование резьбовых шпилек в процессе сборки. Такие лестницы не имеют недостатков, характерных для предыдущей конструкции, однако сборка с резьбовыми шпильками является довольно сложной. Высоту ступеней по-прежнему нельзя регулировать. Каждые 1-2 года нужно будет подтягивать разболтавшиеся резьбовые соединения, а это также доставляет немало хлопот.

По принципу струбцины

Это лестницы нового поколения. Среди главных преимуществ этого варианта нужно отметить возможность изменения длины ступени и расстояния между элементами. Можно разворачивать модули и фланцы.

Распределение нагрузки на крепежные элементы организовано по усовершенствован ной технологии – соединения не разбалтываются с течением времени.

Каждую из рассмотренных выше лестниц можно собирать с использованием больцев – это элементарные крепежные детали, устанавливаемые между отдельными ступеньками и способствующие повышению жесткости и надежности конструкции. Чаще всего больцы применяются в лестницах последнего поколения.

Важные замечания

Чтобы ваша лестница модульного типа как можно дольше служила без нареканий, запомните следующие советы:

вертикальные опоры необходимо устанавливать на предварительно залитые бетонные площадки. Они будут выполнять функцию фундамента;
лестницу допускается сопрягать только с капитальной стеной толщиной от 20-25 см;
при установке модульной лестницы на деревянный пол лаги нужно предварительно усилить с помощью поперечных брусков.

Подготовительный этап

На подготовительном этапе вам предстоит выполнить ряд расчетов и подготовить необходимые чертежи.

Первый шаг. Создайте чертеж комнаты, в которой планируется размещение модульной лестницы. Удобнее всего делать подобные чертежи в масштабе на миллиметровке либо в специальной программе.

Второй шаг. Измерьте высоту комнаты. Изобразите разрез комнаты по высоте возле ранее составленного плана комнаты на листочке. Отметьте в чертеже линии пола и потолка помещения.

Третий шаг. Схематично нарисуйте модульную лестницу. Ступеньки будут фиксироваться на расстоянии порядка 15-16 см. Чертеж поможет вам определить требуемое число ступенек. Если верхняя ступень будет иметь недопустимо маленькую высоту, «излишек» нужно равномерно распределить по всем ступенькам лестницы.

К примеру, этаж имеет высоту равную 280 см. Вы делаете 15-сантиметровые ступеньки. Нехитрые вычисления показывают, что ступенек будет не целое количество, а, конкретно в данном случае, 18,6 штук. В этом примере нужно сделать 18 ступенек, увеличив расстояние между отдельными ступенями до 15,5 см.

Четвертый шаг. Нанесите горизонтальную проекцию лестничных ступеней на план комнаты. Оптимальная ширина модульной лестницы – 100 см. Ступени лучше делать шириной порядка 30 см.

Пятый шаг. Подготовьте чертеж модулей для крепления ступеней лестницы. Каждый модуль должен иметь одинаковые габариты и форму. Если планируется использование готовых модулей, этот чертеж не понадобится.

Основной этап

Первый шаг. Подготовьте материал для изготовления ступеней модульной лестницы. Желательно использовать твердую древесину. Оптимальная толщина досок – от 4-5 см. Для соединения досок используйте шурупы и клей. При желании можете приобрести ступеньки в готовом виде. В этом моменте ориентируйтесь на свои личные предпочтения и особенности конкретно вашей ситуации.

Второй шаг. Подготовьте модули для крепления ступеней. Круглые модули изготовить в домашних условиях без соответствующих навыков практически невозможно. Поэтому лучше сразу закажите их изготовление специализированн ой компании по вашим расчетам и чертежам.

Несущие узлы — модули

Квадратные же модули вы можете сделать самостоятельно. Используйте для этого профильные трубы. Подходят трубы со стенками толщиной от 0,5 см. Для соединения элементов используйте болты и сварку.

Третий шаг. Подготовьте бетонные площадки для установки несущих опор. Эти опоры следует сразу же забетонировать в площадки.

Четвертый шаг. Нарежьте подходящую трубу на нужное количество частей в соответствии с подготовленными ранее чертежами.

Пятый шаг. Сделайте в подготовленных элементах отверстия для болтового соединения модулей.

Шестой шаг. Соберите всю конструкцию, параллельно прикрепляя модули лестницы к опорам.

Седьмой шаг. Усильте систему, создав несколько аккуратных сварных швов. На этом же этапе приварите металлический уголок к лестничным модулям, если вы хотите создать такую окантовку ступеней.

Восьмой шаг. Покрасьте металлические элементы конструкции, предварительно очистив их от ржавчины.

Девятый шаг. Смонтируйте ступени.

Десятый шаг. Установите ограждение. Оно может быть кованным либо деревянным. Выбирайте на свой вкус.

В завершении вам останется лишь еще раз убедиться в качестве и надежности всех соединений и провести тестирование собранной конструкции. На этом модульная лестница своими руками готова. Как видите, ничего сложного в ее сборке нет. Следуйте инструкции и все обязательно получится.

Удачной работы!
