Предохранительный клапан с обратной заслонкой для бойлера. Для чего в водонагревателе нужен предохранительный клапан? Правильная установка предохраняющего устройства

Накопительным водонагревателем (бойлером) или просто водонагревателем называется устройство, предназначенное для нагрева воды, используемой в быту. Накопительные водонагреватели могут иметь различные конструктивные особенности, но в преобладающем большинстве это металлические емкости, полностью заполненные водой, внутри которых расположены нагревательные элементы.

Водонагреватель устроен так, что в нем постоянно находится один и тот же объем воды: при заборе горячей воды освободившийся объем заполняется холодной водой из водопровода, что позволяет использовать прибор непрерывно.

В том случае, когда забора горячей воды нет, а нагрев воды продолжается, в резервуаре водонагревателя может возникнуть избыточное давление, способное при вести его в негодность.

Почему в накопительном водонагревателе возникает избыточное давление?

При нагреве вода расширяется примерно на 3% от общего объема, занимаемого жидкостью. Это значит, что в бойлере объемом 100 литров при нагреве воды от 20 до 80 градусов «лишними» оказываются без малого 3 литра воды. Если вспомнить о том, что жидкость практически не сжимается, то легко смоделировать ситуацию, при которой металлический резервуар бойлера дает течь и выходит из строя.

Для предотвращения возможной аварийной ситуации водонагреватели комплектуются предохранительными клапанами, через который сбрасывается наружу лишний объем воды.

Иными словами, предохранительный клапан это трубопроводная арматура, предназначенная для защиты устройств от разрушения при возникновении в них избыточного давления путем автоматического сброса излишней жидкости в окружающую среду.

Предохранительный клапан срабатывает под непосредственным воздействием рабочей среды и является устройством прямого действия. При нормализации параметров среды клапан возвращается в исходное положение. Это значит, что пока нет избыточного давления в водонагревателе, клапан находится в исходном положении и не пропускает воду наружу. При увеличении давления выше предельно допустимого значения клапан открывается и сбрасывает излишки жидкости до тех пор, пока давление не опустится ниже установленного значения.

Как работает предохранительный клапан водонагревателя?

Предохранительный клапан водонагревателя состоит из двух частей

Обратного клапана, препятствующего обратному ходу горячей воды в водопровод

Пружинного клапана прямого действия

Как работает предохранительный клапан можно рассмотреть на примере типичного пружинного клапана прямого действия, настроенного на определенное максимально допустимое давление. В закрытом состоянии на чувствительный элемент клапана одновременно действуют 2 силы: одна со стороны давления жидкости в бойлере, а другая со стороны задатчика или пружины, препятствующей срабатыванию и открытию клапана.

Если сила давления жидкости превышает силу действия пружины, то клапан открывается и происходит сброс воды. При понижении давления рабочей среды клапан закрывается, и сброс воды прекращается.

С помощью задатчика можно менять настройки предохранительного клапана.

Как видите, конструкция предохранительного клапана предельно проста, но при этом исправно работающий клапан является гарантией безопасной работы водонагревателя и надежно защищает от таких бед, как перегрев устройства и возможное закипание воды в нем, что может случиться при неработающем термостате.

Как проверить, работает клапан или нет?

Проверить работоспособность предохранительного клапана несложно: нужно просто включить водонагреватель и не открывать кран горячего водоснабжения до тех пор, пока вода не нагреется до предельно допустимой температуры. При этом через предохранительный клапан должна сбрасываться (капать) лишняя вода.

Если вода в бойлере нагревается, но клапан не срабатывает, значит, он неисправен, и его нужно заменить новым исправным клапаном, а после установки проверить его работоспособность.

Но прежде чем приступать к ремонту, необходимо убедиться в том, что кран забора горячей воды исправен и не подтекает. Если он неисправен, то «лишняя» вода из бойлера будет вытекать именно через него и ситуация, при которой клапан может сработать, просто не возникнет.

Также клапан не сработает, если термостат прибора установлен на неполный нагрев воды (30-40 С) или из водонагревателя производится забор горячей воды, что также снижает уровень давления в нем.

Меры предосторожности

Подводя итог сказанному, следует отметить, что предохранительный клапан является обязательным устройством для установки в приборах, работающих под давлением, особенно, если они используются в быту.

Без него водонагреватель эксплуатироваться не должен. Особенно опасно самостоятельное усовершенствование прибора и замена предохранительного клапана обратным клапаном.

Вопросы пользователей:

• Здравствуйте,при предварительной проверке соединений между тройниками, манометром, предохранительным клапаном, редуктором и вентилями до подключения к бойлеру выяснилось что предохранительный клапан пропускает воду в обратном направлении, т.е. не через но
• Нудно ли откручивать винт на рычаге для открытия дренажного отверстия после установки водонагревателя?
• У меня клапан без рычажка, а на резьбе из под которой подтекает вода.как его настроить
• Привет! Скажите пожалуйста, вот все и везде говорят, что предохранительный клапан служит для предотвращения попадания излишнего давления в бак ЭВН и сброса излишнего давления (при нагреве воды до предельно допустимой температуры) из бака ЭВН. Вопрос: как
• у меня водонагреватель хайтэг 50 литров на сколько атмосфер купить клапан. бывает он у меня пищит
• Почему при отключенном состоянии нагревателя срабатывает клапан и с него течет вода?
• Здравствуйте!У меня течет вода из под гайки гибкой подводки, которая прикручена к предохранительному клапану, который прикручен непосредственно к ЭВН. Вода течет через центр гайки, через отверстие в которое входит подводка в гайку. Что не так?

Водонагреватели устанавливаются не только в частных домах, неподключенных к центральному водопроводу, но и в городских квартирах. Возможность самостоятельного регулирования температуры и комфортное существование в период проведения плановых ремонтных работ – вот преимущества квартир и домов с бойлерами. Самостоятельная установка такого сложного оборудования требует четкого соблюдения всех правил подключения и техники безопасности. Так как электроэнергия в водонагревателе совмещена практически с кипящей водой, необходимо наличие предохранительного клапана.

Особенности

Предохранительный клапан для водонагревателя помогает предотвратить создание избыточного давления внутри прибора. При нагреве жидкости до определенных температур аппарат должен отключить подогрев по сигналу терморегулятора, но в редких случаях датчик может не сработать или попросту сломаться. Конструкция бойлера предполагает герметичность и закрытые краны, поэтому при перегреве воды и образовании пара, занимающего больший объем, может произойти взрыв. Предохранительный клапан позволяет в таком случае произвести сброс давления до нормативных показателей в 10 бар и нормализовать работу всей системы.

Одним этим функциональность предохранительного клапана не ограничивается. Оон еще и предотвращает сток воды из водонагревателя обратно в систему подачи в те моменты, когда она пуста. Любой предохранитель состоит из корпуса, штока с ручкой вверху, пружины и заглушки. На обоих концах корпуса нанесена трубная резьба с размерами от 1⁄2 дюйма до 3⁄4 дюймов в зависимости от вида изделия.

Виды

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

1. Рычажок устанавливают вертикально.
2. Он тянет за собой пружину.
3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.

У некоторых моделей защитных клапанов такой рычажок может быть закреплен специальным винтиком, исключающим самопроизвольное открывание в том случае, когда пружина ослабла. Также существуют клапаны без сбросной конструкции принудительного слива воды. Чаще всего они имеют крышку, посаженную на резьбу. Через нее клапан можно очистить от накипи и засоров.

О высоком качестве приобретенного товара говорит нанесенная на него маркировка. Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости. Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан. Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации. Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.

Кроме вышеперечисленного, различия могут быть в форме и длине штуцера для вывода жидкости. Длинный нелинейный штуцер без расширения на конце будет удобнее, так как на него легче надеть шланг и закрепить его хомутом. Кроме того, иногда вместо предохранительного клапана на домашний бойлер ставят подрывной. Он предназначен для быстрого удаления воды в аварийной ситуации и с ним нельзя стравливать жидкость несколько раз. Хотя функциональность этих запоров во многом и схожа, один не сможет заменить другой.

Предохранительную арматуру для бойлера часто называют обратным клапаном, но на самом деле это совершенно другое устройство, хотя они внешне похожи. Обратный клапан отвечает за однонаправленный ток воды, а предохранительный защищает трубу и водонагреватель от разрушений при избыточном давлении. Установка обратного запорного устройства вместо предохранительного может причинить ущерб имуществу и здоровью жильцов. Устройство однонаправленного тока воды не сможет остановить нагрев жидкости выше точки кипения при отказе терморегулятора и не помешает взрыву внутри устройства, который разрушит не только бойлер, но и стены комнаты.

Принцип работы

Стандартные предохранители водонагревателя состоят из трех самостоятельных клапанов:

• сам предохранительный клапан (в редких случаях подрывной);
• обратный клапан;
• спускной (сливной) клапан.

Предохранительный клапан включает в себя шток из металла, заглушку на его конце, мощную пружину и штуцер для слива жидкости. Как только давление внутри бойлера превысит значение, указанное в документах, устройство срабатывает, шток сожмет тугую пружину и она откроет доступ воде к штуцеру, через которую та и вытечет. Это происходит настолько плавно, что поток воды представляет собой просто большое количество капель.

Обратный клапан включает в себя шток из пластика с резиновой заглушкой на конце и слабенькой пружинки. В отличие от водопроводных, обратный клапан бойлера не предназначен удерживать напор воды большого давления и служит обыкновенной заслонкой, поэтому пружина настолько слаба. Он всего лишь не дает вытечь воде в трубы при аварийной ситуации или отключении воды в центральном водопроводе.

Последний, но очень важный клапан – это спускной. Он состоит из штока обратного клапана и маленькой пружинки. Он работает «на подстраховке» предохранительного. Когда давление подходит к критическим величинам, но не переступает их, спускной клапан способен нормализовать давление внутри нагревателя во время включения водопроводного крана или слива в унитазе. Когда вода в трубопроводе слегка понижает за счет этого свое давление, спускной клапан открывается, и излишки почти кипящей воды уходят назад в трубу.

Установка

Прежде чем ставить предохранительную арматуру на установленный водонагреватель, необходимо изучить предложение строительного рынка и выбрать качественное изделие.

У хороших клапанов есть несколько отличительных признаков.

• Корпус хорошего агрегата изготовлен из латунного сплава бесшовным литьем. Иногда его покрывают никелем, чтобы предохранить от коррозии и образования накипи. В отличие от дешевых сплавов из меди или алюминия, латунь более тяжелая, поэтому ее легко отличить.
• При нажатии на шток качественной запорной арматуры можно заметить как заглушка туго ходит внутри корпуса. Допускается даже ее небольшое заклинивание на конце.
• Плохой клапан можно определить, просто подув в него. Если даже при сильном нажатии на шток воздух свободно выходит, то изделие лучше не брать. При этом, если из штуцера установленного запора периодически капает вода – это еще не говорит о его поломке. Возможно, нужно просто почистить заглушку от осадка и все снова заработает.

Если следовать этим советам, можно с первого раза подобрать правильный предохранитель и сразу приступать к его установке. Требований к ней мало. Клапан всегда устанавливают в магистраль с холодной водой. Ставится он между вентилем запора и входом трубы в корпус бойлера. Можно врезать его непосредственно в трубу подвода воды или установить специальный тройник на расстоянии не более 200 см от входа в нагреватель.

Кроме предохранителя, на этом участке ничего стоять не должно. Большинство моделей устанавливаются таким образом, что вода поступает в них вертикально снизу. На корпусе предохранителя должна быть нанесена стрелка, показывающая это движение.

К штуцеру предохранителя присоединяется полихлорвиниловая трубка, соединяющая его с канализационной трубой. Лучше, если эта трубка будет прозрачная – видно, работает ли устройство должным образом.

Сам процесс установки поделен на несколько этапов.

• Отсоединение установленного бойлера от электросети и слив воды из бака. Нужно удостовериться, что подача воды ко всем трубам перекрыта, иначе в момент резки необходимого участка можно просто-напросто затопить все квартиры, расположенные ниже.
• Корпус клапана продувается воздухом, чтобы удалить случайный мусор и пыль. Готовится пакля или ФУМ-лента, которая послужит для гидроизоляции резьбового соединения.

• Гаечным ключом клапан вкручивается в месте соединения трубы и бойлера. Стрелка на корпусе клапана должна совпадать с направлением движения жидкости. Накидные гайки должны быть хорошо затянуты, место соединения можно дополнительно промазать силиконовым герметиком.
• Перед тем как подключить бойлер в электросеть, стоит провести опрессовку соединения с помощью холодной воды. Если после 5 минут тока жидкости на месте соединения не выступят капли, то все соединено правильно.

Также «на холодную» проверяются предохранительный и обратный клапаны. В первом случае нужно нажать на спусковой флажок сначала слабо (должны появиться первые капли воды), а потом на полную силу. При полном нажатии по прозрачной отводной трубке должна быстро потечь вода. Обратный клапан можно проверить, заполнив резервуар водонагревателя полностью и перекрыв центральный ввод воды. При открытии крана в ванной или на кухне ток воды должен быстро прекратиться. Если вода продолжает течь из крана в течение нескольких минут, значит, обратный клапан требует регулировки.

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

• Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
• Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
• Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.

• Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
• Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Безопасная эксплуатация – это как раз тот фактор, о котором нам неустанно твердят пожарные, работники МЧС, ЖКХ, милиции и другие коммунальные предприятия. Вас может удивить тот факт, что большой процент людей попросту игнорирует безопасную установку, не обращает внимания на элементарные правила безопасности, а предохранительный клапан для водонагревателя – это вообще ненужная инновация из области фантастики.

Но что будет, если электрический бойлер попросту взорвется? Это же огромная опасность для жителей и самого здания. А причина взрыва зачастую – это отказ нерадивых хозяев бойлера купить и установить недорогой и простейший в эксплуатации предохранительный клапан.

Почему так важен предохранительный клапан на водонагревателе?

Чтобы лучше разобраться и понять важность клапана, давайте разберемся в его устройстве и системе.

Как устроен предохранительный клапан?

Начнем с того, что предохранительный клапан бойлера устроен очень просто. Конструкция представляет из себя два цилиндра, расположенных параллельно друг другу и с общей полостью.

В большом цилиндре находится клапан в форме тарелки, который поддерживает пружина. Он производит поступление воды в одном направлении. В целом – это всем известный обратный клапан. На концах обоих цилиндров находится резьба, чтобы клапан можно было подключать к системе отопления и трубам.

У второго цилиндра диаметр намного меньше и расположен он перпендикулярно. На внешней стороне стоит заглушка, а в теле сделан патрубок для слива и вывода воды (дренаж). Изнутри тоже располагается клапан тарельчатого вида, только с противоположным направлением действия.

Часто на таком устройстве расположена ручка, или рычаг, которые помогают открыть дренажный механизм в любой момент.

Каков принцип действия механизма?

Клапан действует также по простому принципу. Холодная вода создает давление в водопроводе и выжимает тарельчатый обратный клапан, благодаря чему емкость нагревателя полностью заполняется.

Если бак начинает заполняться, то внутреннее давление превосходит внешнее, клапан начинает закрываться, а при вытекании воды он обеспечивает наполнение.

Во втором клапане устанавливается более мощная пружина, которая рассчитана на повышенное давление в цилиндре, которое начнет повышаться при его заполнении. Если давление в цилиндре начинает превышать норму, это действует на пружину, которая, сжимаясь, открывает отверстие для дренажа, куда вытекают излишки воды.

Частый вопрос: Почему так важна нормальная работа клапана водонагревателя?

Возможно, своим описанием устройства клапана мы не убедили вас, что это очень важная вещь. Тогда давайте смоделируем ситуацию, к которой может привести его отсутствие.

Предположим, что предохранительного клапана, который стоит на баке и обеспечивает отток пребывающей воды, попросту нет.

Даже, если давление в водопроводе будет держаться на стабильной отметке, то бойлер не будет работать правильно. Объяснить это очень просто – если в баке со стабильным уровнем воды начинает расти температура, то и давление будет автоматически увеличиваться.

Наступит момент, когда давление внутри бака превысит напор подаваемой воды и нагретая вода наоборот пойдет в водопроводную систему. Тогда нарушится все – горячая вода пойдет из теплого крана и из бочки унитаза. Регулятор тепла в таком случае продолжает стабильно работать, а бойлер будет продолжать мотать дорогую энергию.

Ситуация станет критической, если случится скачок давления в системе подачи воды, что у нас происходит довольно часто, например, когда ночью падает давление воды на водонапорной станции.

Трубы вообще могут оказаться пустыми из-за аварии или ремонтных работ. Вода, что находится в бойлере, начнет постепенно выливаться наружу, а сам водонагреватель обогревать пустоту, что приводит к выгоранию.

А если взять сложную модель?

Вы можете сказать, что у водонагревателя есть автоматическая система, которая прекращает подачу воды, или останавливает нагрев. Но вы-то должны понимать, что автомат стоит не на всех моделях и любой механизм дает сбои.

Кажется, чтобы уберечь себя от такой ситуации, достаточно всего лишь поставить обратный клапан.

Наши «кулибины» так и делают, не понимая до конца, что обратный клапан в данном случае – это бомба замедленного действия. Даже и представлять не хочется, что будет, если терморегулятор накроется. Вода в баке начинает закипать, а так как выхода из круга нет, то давление начнет расти, а, если давление повышено, то температура кипения воды автоматически повышается. Самое меньшее, что может произойти – это трещина в эмалированном покрытии внутри бака.

Если вследствие перепада давления образуется трещина, либо вы просто успеете открыть кран, то давление вернется к нормальной отметке, но внутри вода все равно превысит 100 градусов. Далее весь объем жидкости вскипит очень быстро и взрыва все равно не миновать.

Всего этого можно и нужно избежать, если купить исправный клапан. Итак, подведем итоги.

Основное значение клапана:

• Не допускает обратное переливание воды из бойлера в систему водовода.
• Оптимизирует и сбалансирует скачки давление внутри бойлера, защищает от гидравлического удара.
• Сбрасывает излишки воды при ее перегреве, тем самым не допуская зашкаливания давления.
• Если у клапана есть рычаг, то вы сможете легко сливать ненужную воду во время техобслуживания.

О монтаже водопроводной системы

Чтобы начать использовать водонагреватель , его нужно подсоединить к системе водопровода. Вы можете купить и установить трубы из полипропилена.

Сейчас модным и самым удобным считается вариант металлопластиковых труб. Перед тем, как что-то покупать, сравните цены на интернет-сайтах.

Об установке клапана на водонагреватель

Для начала выбираем модель. Как правило, если бойлер действительно хороший, то в его комплекте уже есть клапаны нужных параметров. Если не обнаружите, то в случае замены вам придется купить его за свои деньги. Цена у них небольшая – максимум 400 рублей. Если по части резьбы обычно вопросов нет, так как у обычного клапана ее диаметр составляет не более полдюйма, то на что нужно обратить особое внимание – это рабочее давление.

Перед тем как купить водонагреватель, уточните все его параметры в руководстве по эксплуатации, либо на месте проконсультироваться у продавцов.

Не покупайте клапан с маленьким показателем давления – он начнет протекать очень быстро. Если выбрать клапан с большим значением, то он не спасет от неприятностей в случае перегрева бойлера.

Как правильно устанавливать клапан водонагревателя?

До установки проверьте, чтобы бойлер не был подключен к сети и слейте всю воду.

Клапан нужно устанавливать в том месте, где холодная вода поступает в нагреватель. Сам процесс абсолютно не сложный – 3-4 оборотами запаковываете ключом, и пользуемся герметиками (лента, пакля – какой желаете). Вторым концом резьбы клапан нужно состыковать с холодной системой водопровода.

Обязательно следите за направлением поступающей воды (посмотрите на корпус клапана – там должна быть нарисована стрелка).

Если вы заметили, что давление скачет, или бывает повышенным, то до установки клапана ставим редуктор для воды.

Не все любят, если из-под клапана начинает вытекать вода. Запомните – это абсолютно нормально. Это говорит о том, что механизм работает без отклонений. Еще одно разумное решение – это соединение дренажного патрубка с канализацией при помощи шланга. Шланг лучше всего выберете прозрачный, чтобы вам было легко оценить работоспособность всей системы.

Если приобрести клапан с меньшим показателем давления – из него будет постоянно течь вода

1. Между клапаном и водонагревателем ЗАПРЕЩЕНО устанавливать запорный механизм.
2. Давление на клапан будет автоматически повышать вертикальный участок труб, а далее начинается подтекание холодной воды, которое вам совсем не нужно. Убедитесь, что расстояние между клапаном и нагревателем – 2 метра.

Что делать, если вода начинает сильно вытекать через патрубок и при этом не прогревается?
Проверьте давление в трубопроводе – оно может быть сильно высоким (но это случается очень редко). Для решения проблемы установите редуктор.

Проверьте клапан – возможно, вы приобрели модель с низким показателем давления, которая не подходит для вашего бойлера. Если и тут все в порядке, то дело в пружине – она села и клапан пора менять.

Если клапан остается сухим в любой ситуации – это должно вызывать опасения. Если даже при сильном давлении воды из него не выходит ни капли, это значит, что он попросту неисправен – засорился, или засалился. Тоже не рискуйте и поспешите купить новый.

Купить и установить это несложное устройство очень просто, зато вы будете уверены, что находитесь в безопасности, а также ваш дом защищен от пожара, а жители дома от беды, которую может натворить неисправный водонагреватель.

Предохранительный или второе название обратный клапан в водонагреватели служит для сброса избыточного давления образующегося при нагреве воды. Клапан состоит из пружины которая рассчитана на определенное давление, в случае если давление превышено, пружина сжимается и вода выходит через специальный носик. Для того чтобы правильно выбрать и купить предохранительный клапан водонагревателя клиенты нам задают многочисленные вопросы об устройстве и его работе, ответы на самые важные из них ниже:

Почему течет клапан водонагревателя?

По каким критериям подбирать клапан для водонагревателя?

1. Присоединительная резьба, в бытовых водонагревателях резьба 1/2 дюйма, в промышленных 3/4.
2. Давление на которое рассчитан клапан (6,0 Бар или 8,5 Бар) должно быть таким же на которое рассчитаны сварные швы внутреннего бака, максимальное давление бойлера можно узнать в паспорте изделия или на шильдики на корпусе водонагревателя.
3. Мы советуем устанавливать клапана с рычажком для ручного сброса, просто потому что это удобно и может рано или поздно Вам понадобиться.

Как понять что клапан вышел из строя?

1. В случае если из клапана вода просто льется или сильно капает даже без нагрева, но при этом вы уверенны что в системе избыточного давления нет, значит клапан подлежит замене.

Куда ставится клапан на водонагреватель?

1. Клапан в обязательном порядке ставится только на вход холодной воды непосредственно перед самим баком.

Можно ли сливать воду из бака через носик клапана?

1. Клапан не предназначен для слива, так как вода в баке имеет примеси, накипь, кальцид и др. проходя через пружину носика, в большой объеме, она засоряет ее, что может сказаться на защитной функции клапана.
2. Для слива используйте тройник, который должен быть установлен между корпусом бака и клапаном.

От качества обвязки накопительного водонагревателя электрического типа будет зависеть не только длительность его эксплуатации, но и уровень безопасности во время работы. Это один из самых серьезных моментов при установке бойлера, требующий особого внимания. Правильной обвязкой для водонагревателя называют предохранительный клапан, встроенный в систему подачи холодной воды.

Встраивание предохранительного клапана защищает от резкого повышения давления во внутренней части агрегата, значительно превышающего норму. Возникает вопрос, а в чем причина такого скачка? Как удалось установить, во время нагревания жидкость увеличивается в объеме, а, следовательно, расширяется. Из-за герметичности резервуара нагревателя, образовавшимся излишкам попросту некуда уходить – кран перекрыт (как правило, на подачу устанавливают клапан обратного типа).

Дальнейшее нагревание жидкости может привести к росту давления . В этот момент возникает опасность превышения предела прочности агрегата и разрыва его стенок. Чтобы избежать подобного взрыва, и устанавливается предохранительный клапан для бойлера.

Некоторые владельцы могут спросить: стоит ли мучится с установкой предохранителя, когда можно попросту удалить обратный клапан . Специалисты отвечают на это следующим образом: при относительно высоком и равномерном давлении в системе водоснабжения такая схема будет функционировать, но какое-то время. Это не значит, что подобные действия являются выходом из ситуации. Ошибочность данной схемы объясняется целым рядом причин:

1. Давление в системе водоснабжения не бывает стабильным.
2. Излишки воды удаляются из бойлера в водопровод, оголяя нагревательный элемент.
3. Нагревая воздух, бойлер через некоторое время выйдет из строя.

Перегоревшие нагреватели - это не самая большая проблема. Гораздо важнее то, что возникает опасность неожиданного изменения давления в водопроводных трубах. Жидкость, попадая на накаленный нагревательный элемент, быстро превращается в пар, резко увеличивая давление. При таких условиях стенки бойлера гарантированно разорвутся. Большое количество кипятка и пара, подталкиваемое давлением, заполнит комнату, угрожая всем находящимся в ней тяжелыми травмами.

Принцип работы

Предохранительный клапан для водонагревателя помимо основной конструкции состоит еще из нескольких элементов. Они располагаются в корпусе из латуни или никеля. В большинстве случаев устройство выглядит как перевернутая буква Т. К дну бака на водонагреватель крепится обратный клапан , способный предотвратить вытекание жидкости из резервуара, при падении давления в трубах.

Перпендикулярное ответвление вмещает еще один клапан, срабатывающий после повышения давления и осуществляющий сброс излишней жидкости через штуцер. Принцип срабатывания происходит в несколько этапов.

1. Если давление резервуара ниже, чем возникающее в трубах, при наполнении или открытии крана тарельчатая пластина в обратном клапане отжимается водяным напором. Когда уровень давления приходит в норму, пружинный механизм прижимает пластинку к выступу корпуса, ограничивая проток жидкости.
2. Во время активного нагрева происходит медленное повышение температуры жидкости, а вместе с этим увеличивается и давление. Пока оно не достигло максимального значения, механизм не активируется.
3. После достижения предельного уровня, давление стискивает пружину предохранителя, открывая выходной канал штуцера . Излишний объем жидкости из резервуара удаляется через этот канал. После снижения давления до штатного уровня пружина перекрывает проток, а удаление воды прекращается.

Исходя из вышеописанного, можно понять, что из штуцерного канала будет периодически стекать жидкость. Данное явление происходит во время нагрева воды и снижения давления в системе подачи воды. Если вы регулярно замечаете воду на штуцере , это означает, что предохранительный клапан для бойлера работает в штатном режиме.

Однако вместе с этим возникает необходимость в отведении стекающей жидкости. Для осуществления процедуры на патрубок закрепляется трубка подходящего размера: ее необходимо стянуть хомутом для обеспечения надежного крепления. Штатное рабочее давление в резервуаре водонагревателя от шести до десяти Бар. Без надежного закрепления трубку попросту сорвет, поэтому к выбору хомута нужно подойти с особой тщательностью. Крепко затяните его и выведите трубку к ближайшему канализационному сливу.

Трубка на штуцер должно быть прозрачной, идеальным вариантом будет армированный шланг. Это помогает контролировать работоспособность системы, а армирование создает дополнительную защиту от давления.

Принцип действия клапана

Особенности различных видов клапанов

Если говорить о стандартном предохранительном клапане для бойлера, то они не сильно отличаются по внешнему виду. Однако существуют небольшие нюансы, отвечающие за удобство использования устройства.

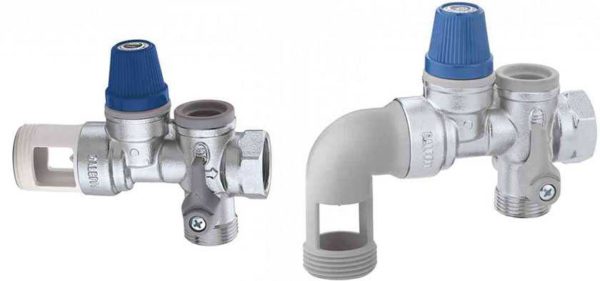

На изображении показаны клапаны, оборудованные спусковыми рычажками. Их назначение в периодической проверке исправности:

• рычажок переводят в вертикальное положение;
• он активирует пружинный механизм, утягивая его за собой;
• в итоге открывается проток, через который стекает вода.

Спусковой рычажок на клапане

Различия показанных моделей в том, что у клапана, расположенного слева, рычаг закрепляется специальным болтом . Это позволяет исключить возможность непроизвольного открывания и полного удаления жидкости.

Следующее изображение демонстрирует клапаны без рычажка принудительного удаления жидкости. Левая модель имеет в верхней части закреплённую на резьбе крышку. Она предназначена для технического обслуживания предохранителей. При необходимости ее откручивают для удаления засоров, накипи и прочих загрязнителей.

Клапаны без рычажка

Правая модель наименее предпочтительный вариант. Она не имеет каких-либо маркеров, рычажка для сброса воды или отверстия для обслуживания. Это самый дешевый и низкокачественный продукт, поставляемый из Китая. Говорить о надежности и долговечности не приходится. Использовать его можно, только как временную замену на свой страх и риск.

Пометка о выдерживаемом давлении

Есть еще несколько заметных отличий. Стрелка, изображенная на корпусе, обозначает направления водяного потока , а также надпись, сообщающая о максимальном давлении , которое способно выдержать устройство. На первый взгляд детали кажутся несущественными. Но если с направлением потока жидкости легко можно разобраться (для этого достаточно посмотреть, в каком расположении находится клапан тарельчатого типа), то с номиналами дело обстоит сложнее.

По каким признакам можно отличить клапан на шесть и на десять Бар? Только опытным путем. Вы спросите, а как же их отличают поставщики? Никак, только по надписям в документах. Эксперты не рекомендуют приобретать устройства без каких-либо обозначений на корпусе. Конечно, стоимость маркированных изделий может быть выше, чем у аналогов, но в этом вопросе лучше не экономить.

Форма штуцера

Помимо этого, стоит обратить внимание на форму штуцера для удаления жидкости. У левой модели этот элемент довольно длинный, обладает нелинейной формой . На него будет несложно прикрепить трубку, а длинны вполне хватит для надежного закрепления хомутом.

Форма аналогичного элемента у правой модели отличается. Она имеет характерное расширение на конце, но самое главное — это длина штуцера. На него будет довольно трудно установить трубку и еще труднее обеспечить надежное крепление. Применение кустарных способов не сможет гарантировать хороший результат, и в дальнейшем могут возникнуть сложности с водоотведением.

Для бойлеров большого объема

Каждое из описанных выше устройств предназначено для накопительного водонагревателя объемом от пятидесяти до шестидесяти литров. К резервуарам большего размера применяют другие системы, в каждую из которых интегрировано специальное оборудование. Чаще всего это шаровый манометр или кран, контролирующий давление.

Шаровый манометр

Штуцер для удаления жидкости в них оборудован штатной резьбой для повышения надежности крепления и решения проблемы с хомутами. Данный тип устройств имеет высокую цену, но и уровень качества значительно превышает прочие системы.

Существенным минусом для многих владельцев может стать внешний вид крана. Специально для таких людей налажено производство предохранителей, несущих не только практическую пользу, но и способных украсить интерьер помещения. Стоимость их может значительно достигать цены самого бойлера, поэтому оценивать целесообразность такой покупки каждый будет сам.

Установка других клапанов

Бывают случаи, когда вместо заводской системы предохранения от скачков давления на резервуар нагревателя устанавливают подрывной клапан . Он предназначен в первую очередь для аварийного удаления жидкости в систему отопления. Хотя их функционал во многом сходится, основной принцип срабатывания в корне отличается.

Клапан подрывного типа выполняет свои функции только во время аварии. Он нужен для экстренного удаления всей воды из бака. Для периодического стравливания маленьких порций жидкости он не предназначен. Учитывая все это, не стоит ждать корректного функционирования от подобной поделки.

Другой пример – монтирование только клапана обратного типа . Его механизм не позволит стекать жидкости при пониженном давлении в системе, однако от резких скачков в резервуаре он спасти не сможет. Как показывает практика, подобная сборка тоже не функциональна.

Схема всех составляющих безопасной эксплуатации водонагревателя

Выбор и установка

Выбирать предохранитель следует, основываясь на показателях давления, которые способен выдержать прибор. Эту цифру обычно вносят в техпаспорт. Помимо этого, на выбор может повлиять объем резервуара. Существуют системы с порогом срабатывания в шесть, семь, восемь, десять Бар. Это наиболее распространенные значения для срабатывания предохранителя.

Процесс установки довольно прост.

1. Намотайте на резьбу специальную ленту или льняную паклю для герметичности.
2. Накрутите клапан на патрубок.
3. Продолжайте закручивать его до упора руками, а затем произведите несколько оборотов при помощи ключа.
4. Не забудьте о правильном выборе места для его монтажа. Специалисты рекомендуют прикрепить его прямо на патрубок входа для холодной воды.

После этого можно установить систему обратного клапана, или как еще ее называют – запор. Но это перестраховочные меры, устройство с аналогичными функциями уже включено в систему предохранителя, а также ее часто интегрируют в водяные счетчики.

Схема демонстрирует расположение шарового крана . Его используют для удаления жидкости из резервуара при консервации на зиму или во время демонтажа. Также осушение может потребоваться во время профилактики или ремонта. В большинстве случаев его устанавливают на тройник, который, в свою очередь, соединяют с системой предохранителя.

Не стоит экономить на такой важной детали, как предохранитель. Это устройство поможет вам не только сохранить работоспособность нагревателя, но и, возможно, спасет от тяжелых травм. Скачки давления в водопроводе - это нередкое явление, и от поломки резервуара никто не застрахован. Потратьте некоторое время на установку предохранительных клапанов и будьте уверены в собственной безопасности.
