Современные автомобили, в плане внешнего вида и функциональности, немного отличаются от транспортных средств старого образца. Такие машины превратились в настоящие компьютеры, но есть устройства и детали, которые остались обязательными, как для старых, так и для новых машин. Речь идёт об основных деталях, дополнительных индикаторах температуры и света, а ещё концевиках. Что такое концевик и где он находится в машинах разного поколения сейчас можно будет разобраться.
Концевики и их назначение, где расположены в разных автомобилях
Людям, которым пришлось столкнуться с процессом самостоятельной установки сигнализации на машину, точно пришлось сталкиваться со словом концевик. В инструкции сказано, что к нему необходимо подключить определённые провода. Эта деталь присутствует абсолютно на каждом автомобиле старого или нового образца, на дверях и капоте гранта, нивы, калины, машины шкода, логан, шевроле, ланос, октавия, спринтер и других транспортных средствах. Принцип работы концевиков очень прост, да и сами устройства имеют довольно маленькие размеры, стоят недорого, а подключить их очень легко. Они необходимы для того, чтобы корректно можно было открыть двери, капот, воспользоваться освещением и для других целей, которые предполагают процесс включения или отключения функций.
Концевики – что кроется за этим названием
Когда в машине открываются дверь или капот, устанавливается сигнализация, производится замена мелких деталей, все обязательно вспоминают о концевиках. Для владельцев машин нива, логан, шевроле, ланос, логан, калина или других они выглядят по-разному. Могут концевики выглядеть как обычные переключатели, которые расположены на двери, багажнике и в других необходимых точках, а могут скрываться внутри двери – такой тип расположения применяется для машин калина, ведь там концевики находятся в замках двери. Такое расположение менее удобное, чем внешнее, но и является более надёжным. Концевики – это маленькие системы, которые играют роль выключателей и без них практически обойтись невозможно.
Под словом «концевик» водитель автомобиля должен понимать следующее:
- микросистема, которая помогает установить надлежащие управление конкретными механизмами машины;
- маленькие выключатели, функцией которых является передача сигнала по проводам к главной системе управления, чтобы произвести конкретное действие;
- устройства, которые работают как замыкающие о отмыкающие кнопки.
Концевики бывают плюсовые и минусовые. Минусовые встречаются намного чаще и располагаются в таких автомобилях, как нива, шевроле, ланос, логан, спринтер. В волгах и фордах, машинах бмв тур можно встретить плюсовые концевики. Принцип работы у всех этих устройств одинаковый, но особенности установки, как и у разных типов сигнализации отличаются.
Плюсовые и минусовые концевики – в чем их разница
Концевики разного типа мало-чем отличаются друг от друга, но делятся между собой на плюсовые и минусовые. Плюсовые концевики можно встретить достаточно редко, но определить их наличие в машине можно просто. Для поиска плюсовых концевиков в автомобилях нива, ланос, шевроле, логан, шкода тур и других понадобится произвести действия следующего характера:
Минусовые концевики, герконовые или другие, присутствуют практически во всех машинах и их достаточно много. Такой концевик при открытии двери замыкается на массу. Обнаружить концевики любого типа можно при помощи вольтметра. Во время установки и подключения сигнализации это устройство будет крайне необходимо.
Произвести замену концевика нивы, гранта, калины, шевроле, октавияи других автомобилей всегда можно самостоятельно. Концевики можно купить в любом автосалоне и даже на рынке. Процесс довольно простой или подключение новых концевиков к проводам производится быстро.
Почему подключение сигнализации к концевикам – это важный процесс
Каждая автомобильная сигнализация, в какой бы машине она не была установлена, является важным элементом, который обеспечивает безопасность транспортного средства. Для нивы, гранта, калины, шкода, шевроле, ланос, октавия тур, логан и других схема подключения является практически одинаковой. Многие в процесс подключения сигнализации никак не могут вписать концевики, но именно подключение к ним играет очень важную роль.
Если правильно подключить провода сигнализации к концевикам, то владельцу транспортного средства нива, калина, шкода, логан, шевроле, ланос, октавия или других машин удастся достичь следующего эффекта:
- системой сигнализации будут блокироваться концевики двери, капота и других систем более надёжно, чем без неё;
- установка сигнализации на концевики нивы, калины или других машин будут максимально препятствовать постороннему проникновению во внутрь салона;
- такая система будет оповещать владельца транспортного средства о том, что он забыл открытой дверь или багажник, не выключил свет или систему обогрева.

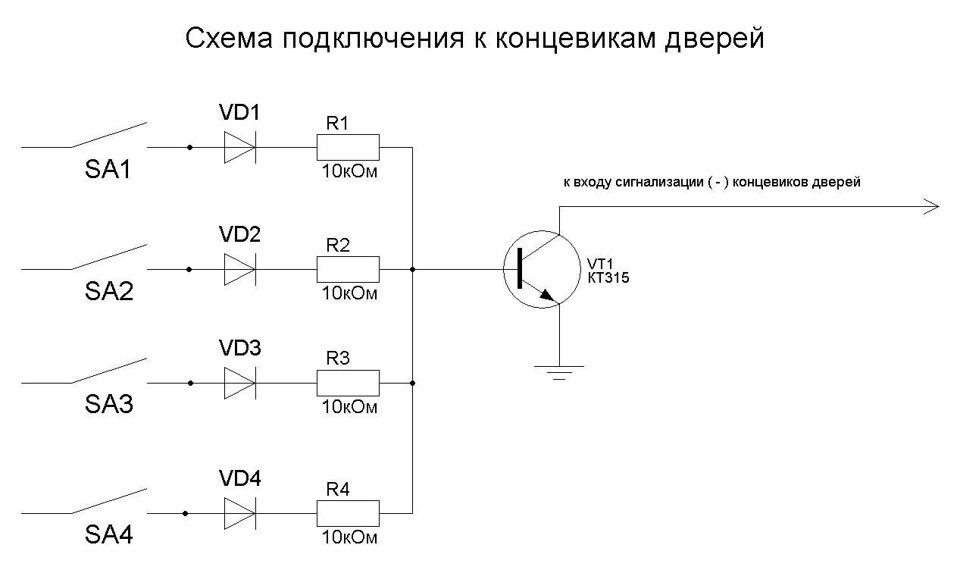

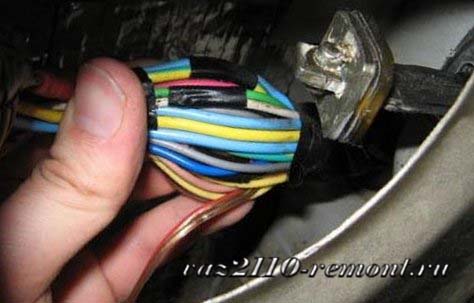

У концевиков разных автомобилей своя специфика подключения к центральному блоку. Есть варианты, когда всех концевики объединены в целостную систему, а бывают случаи, которые предполагают что к каждому концевику должен вести отдельный провод. В зависимости от такой особенности будет зависеть уровень сложности подключения сигнализации. Если система работает по одному проводу – в неё можно просто врезаться, а когда каждый концевик имеет свой отдельный провод – нужно произвести отдельное подключение сигнализации к каждому из них.
Как найти концевики быстро и без особых проблем
Многие не совсем знают где находятся концевики в автомобилях калина, нива или других машинах. Но когда приходится устанавливать сигнализацию, их поиски занимают достаточно много времени. Для того чтобы не тратить лишнего временного ресурса на обследование салона собственного автомобиля необходимо воспользоваться следующими подсказками:
- найти документацию на автомобиль и посмотреть схему расположения разных систем, приборов, концевиков и проводов, которые к ним ведут;
- посмотреть инструкцию с сигнализации – часто именно там можно найти место расположения таких точек для подключения, как концевики;
- поискать схему расположения для нивы, калины или других моделей транспортных средств в интернете;
- поискать эти точки в салоне авто, используя вольтметр.
Эти способы помогут автолюбителю найти абсолютно все концевики, если нужно подключить сигнализацию или заменить эти переключатели на устройства нового образца. Концевики предназначены для того, чтобы водителю было легче обходиться с разными системами автомобиля, и неважно будут это авто отечественного производства – нива, калина или иностранные модели, всё будет максимально комфортно.
Концевики имеют очень маленькие размеры, устанавливаются во многих местах автомобиля, являются исполнителями конкретных функций. Эти устройства предназначены для комфортного доступа к функциональному ряду определённых систем автомобиля и упрощают процесс подключения сигнализации. Каждый концевик отвечает за работу своей зоны, но они могут быть подключены к одному проводу. Подключение к разным проводам не менее распространено. Минусовые и плюсовые концевики встречаются как в иностранных, так и в отечественных автомобилях –салоны нивы, калины и внешнее пространство авто. Купить их несложно, заменить можно самостоятельно, подключить к ним дополнительные провода каждый автомобилист сумеет самостоятельно.
Думаю многие из нас сталкивались с проблемой, когда дверь авто закрыта, а свет в салоне не тухнет или наоборот – дверь открыта, а лампочка в салоне не загорается. Такие неполадки говорят об одном, что на той двери где это происходит вышел из строя концевик. Возможно его просто нужно почистить, а может и заменить. С такими проблемами владельцы ВАЗ 2110 сталкиваются приблизительно раз в 1-2 года.
Так вот, чтобы данная проблема о себе напоминала реже, следует контакты концевика прочищать иногда наждачкой. Не плохо было бы надеть на концевик резиновый чехольчик (пыльник). Это защитит его контакты от окисления и попадания на него грязи.

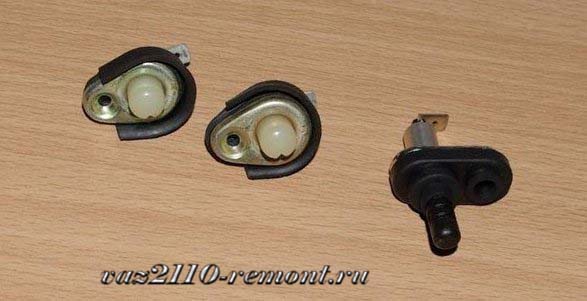

Чем мне не нравятся концевики дверей на ВАЗ 2110, это тем что они не срабатывают, когда дверь закрыта не полностью. В иномарках же датчики показывают, что дверь не заперта. Дело все в том, что концевики у иномарок стоят в другом месте. Вот тут то и пришла мне мысль проделать такую доработку с десяткой. Кстати, не беритесь сразу же искать другое место концевику. Можно просто уменьшить размер его кнопки.
Определенной длинны этой кнопки нет, так как это нужно подгонять под каждую дверь отдельно. Поэтому запаситесь терпением и экспериментируйте, постепенно уменьшая длину кнопки концевика.

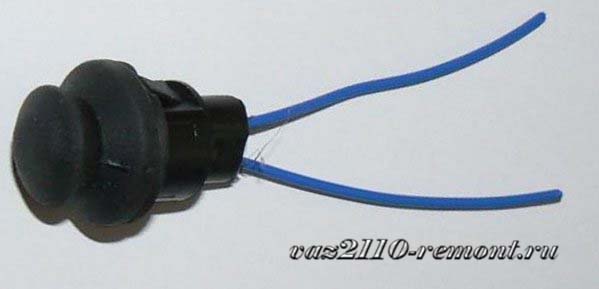

Если не хотите трать времени, подгоняя штатные концевики, можете купить их фирмы Дженерал Моторс, они обычно в Ланосе, Сенсе, Лачетти, Нексии и так далее. Чем они хороши? Да тем, что они уже оснащены пыльником. Ценовая категория их конечно значительно выше ВАЗовских стандартных, но согласитесь один раз отдать 65*4=260 рублей и забыть о проблеме с концевиками – это стоит того.
Меняя концевики дверей ВАЗ 2110 можете сразу поменять и концевик на багажнике.
Смотрите на видео, как чистить концевики при их отказе работать:
Спрашивает : Игорь М.
Суть вопроса : при открытии любой двери свет в салоне загорается через раз, как снять концевики и починить их?

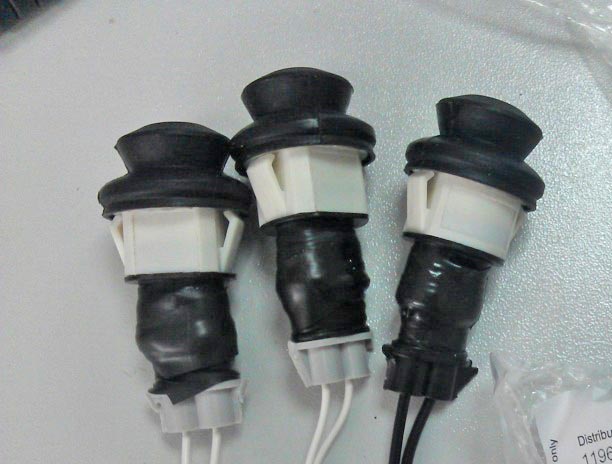

Решил поменять концевики дверей на Лада Гранта, так как зимой есть проблема с их работой. Они просто не включаются 4 раза из пяти. Слышал, что можно установить концевики на дверные замки, но самой конструкции системы не знаю. Как извлечь из порогов старые выключатели, и что потом делать с пустым отверстием в пороге?
Принцип работы концевиков
The following two tabs change content below.
Эксперт по автомобилям Лада с многолетним стажем. Владею автомобилем Лада Гранта, собираю корч на базе "Приоры". Иногда остаюсь с ночёвкой в гараже. Моя жена к автомобилям ревнует меня больше, чем к женщинам.
В зависимости от копмплектации Лада Гранта может быть оснащена одним концевиком (только водительская дверь) — , или 4-мя концевиками — и «Люкс».
Действительно, многие владельцы автомобиля Лада Гранта поменяли концевики в пороге на выключатели в дверном замке. Зимой концевики в порогах часто не реагируют на открытие двери из-за потери эластичности резинового колпачка. Также иногда встречаются случаи, когда концевики Лада Гранта в порогах сами срабатывают при резком повороте автомобиля, когда дверь может немного отходить от кузова.
Переход на концевики в дверном замке устраняет эти проблемы, и это можно осуществить собственными силами. Для этого понадобятся дополнительная проводка и штекеры.
Извлекаем старые концевики

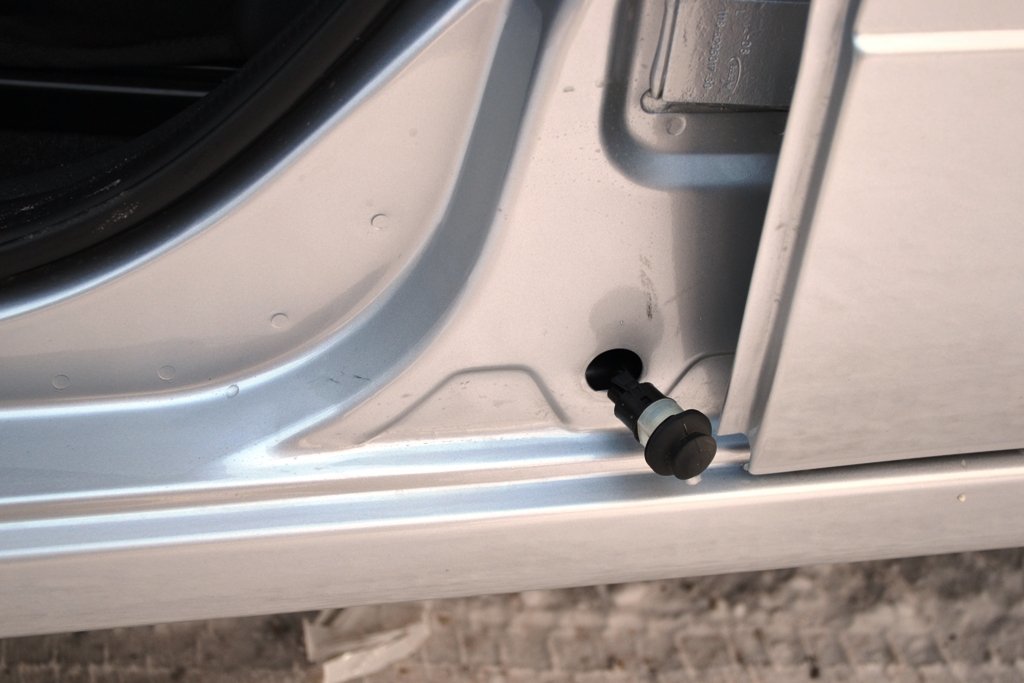

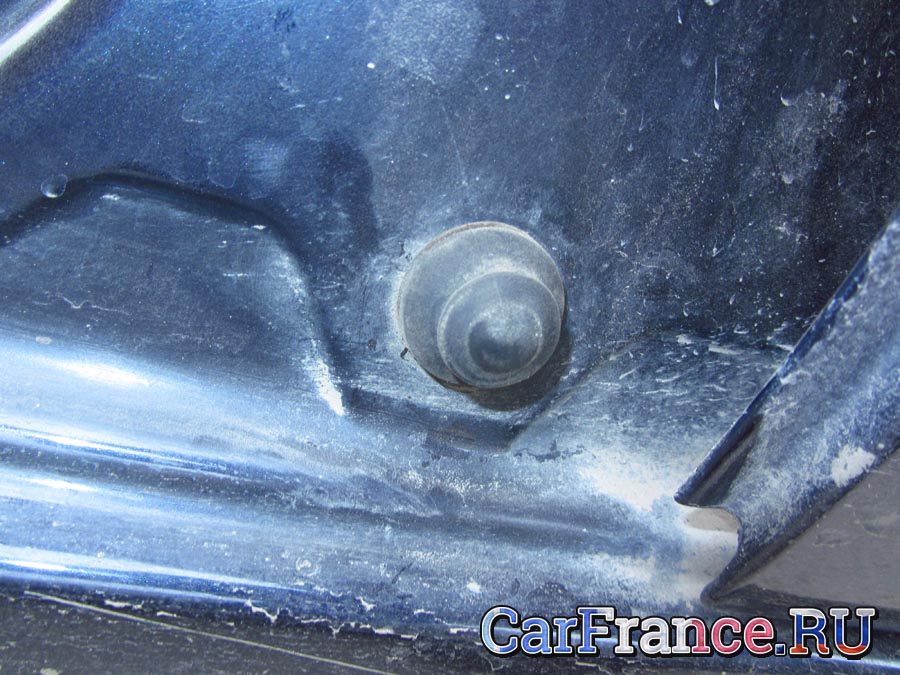

Старые же концевики в порогах удаляются довольно просто. В зависимости от конструкции они крепятся либо на резиновые усики, либо на саморез.
На всех четырех дверях принцип удаления концевиков одинаков. Правда, на Грантах в комплектациях « » и « » с завода установлен только концевик водительской двери, а на остальных в порогах стоят резиновые заглушки. Такой же заглушкой можно будет заделать и пустое отверстие от удаленного из порога концевика левой передней двери.
С завода установлен только концевик водительской двери
Выше мы писали о варианте концевиков с саморезом, так обычно поступают, когда хотят установить концевики на все двери. В данном случае покупается три концевика, и параллелятся к водительской двери к плюсовому проводу, а минус — это саморез, который будет питаться от кузова автомобиля.
Ремонт концевиков
Я склоняюсь к мнению, что как только АвтоВаз решит проблему с концевиками, как только они начнут работать, тогда Лада может стать хорошей машиной.
Эта проблема идёт ещё с первых Самар, где качество отдельных запчастей было очень плохим. Владельцы девяток подтвердят, что концевики там были ущербны, так и здесь на Лада Гранта, концевики делал «враг народа». Посмотрите, что с ними стало, через три года эксплуатации.

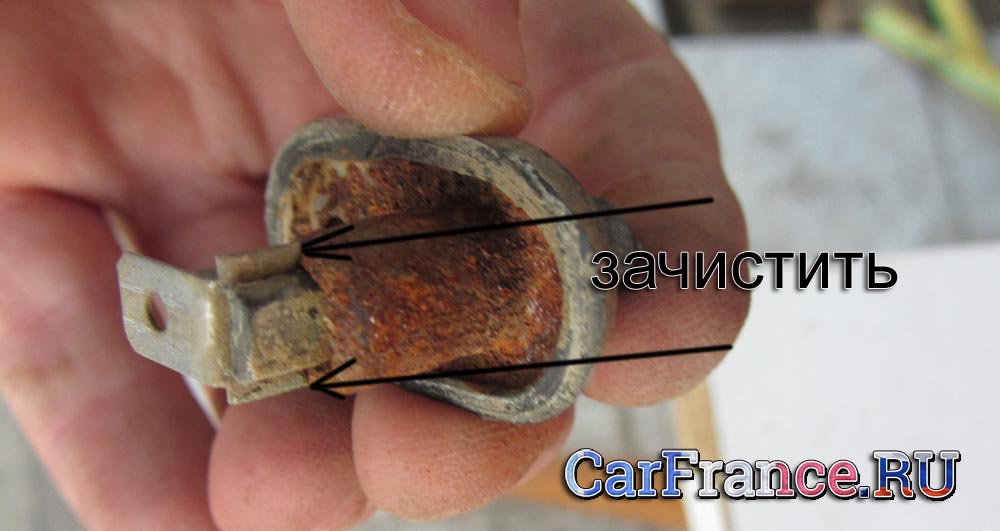

Эти концевики можно починить, но проще выкинуть. Необходимо зачистить контакты на месте.
Зачистить этот контакт, но учитывая количество ржавчины, эффект будет ненадолго
Концевой или конечный выключатель – это электрический аппарат, подающий сигнал при перемещении подвижного элемента в крайнее положение. Назначение – ограничение и контроль за движением механизмов и устройств. В домашних условиях их применяют в основном для включения освещения, в системах сигнализации и автоматического открывания ворот. Принцип действия не отличается от обычного выключателя. На фото изображены разновидности устройств.
Разновидности концевых выключателей
Конструкция
Конструктивно концевой выключатель содержит следующие элементы:
- корпус;
- крышка;
- головка;
- контакты.
Корпуса конечных выключателей должны быть прочными, поскольку принимают на себя значительные механические нагрузки. Материалом здесь служит сплав кремния с алюминием.
Миниатюрные устройства могут быть сделаны из пластика.
Принцип действия
Разновидностей концевых выключателей много. В этот перечень входят преимущественно механические и электромагнитные устройства.
Механические концевые выключатели распространены в быту и на производстве. Они бывают кнопочными, рычажными или с роликами.

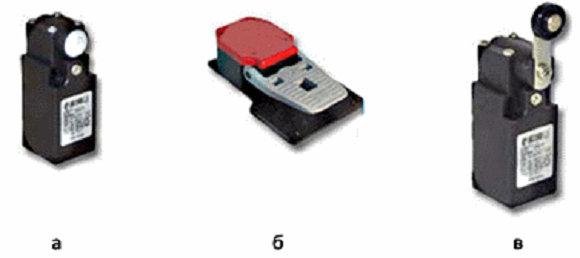

Механические концевые выключатели: а – кнопочный; б – рычажный; в – роликовый
Внутри корпуса находятся электрические контакты, схема которых изображается на нем снаружи. Они могут быть размыкающими или замыкающими. Одинарный концевой выключатель встречается редко. Обычно используются не менее пары контактов – нормально открытый и закрытый. Подобное универсальное исполнение дает возможность выбирать необходимую схему переключения.
Одной из разновидностей концевиков являются микровыключатели. Принцип их работы тот же самый, но рабочий элемент имеет маленький ход. В связи с этим нужна тщательная настройка при установке. Рабочий ход микровыключателя можно увеличить за счет использования промежуточного звена, например, рычага с роликом.
Концевой выключатель двери срабатывает при ее наезде на колесо и перемещении его вместе со стержнем вниз.

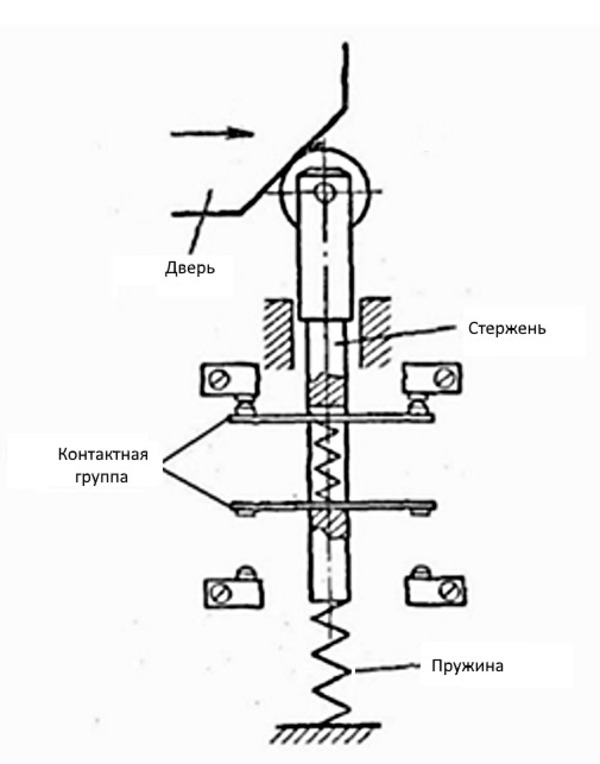

Схема, показывающая принцип работы концевого выключателя
Стержень размыкает верхние контакты и обесточивает подключенное устройство, или включает что-нибудь нижними контактами, например, освещение или систему сигнализации.
Устройство следует проверять, чтобы не было сбоев в настройке.
Магнитные устройства
Надежно срабатывает концевик – геркон, замыкающий или размыкающий контакты при поднесении к нему магнита (рис. а). Бесконтактный принцип действия повышает надежность устройства. Герконы применяются широко, благодаря небольшой стоимости и компактности (рис. б). Их часто используют вместо механических концевых выключателей.

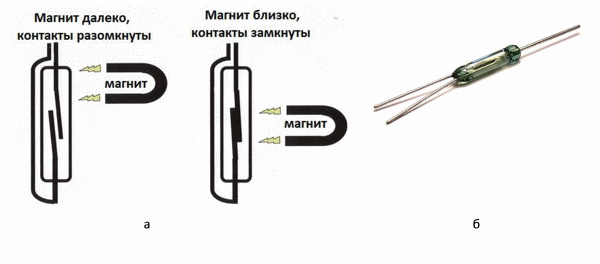

Герконовый датчик: а – принцип действия; б – внешний вид
Геркон используют в паре с постоянным магнитом. Их помещают отдельно в пластиковые корпуса, закрепленные соответственно на неподвижной и подвижной частях. Затем геркон подключается к контролируемой цепи. При закрытой двери магнит находится в связи с герконом и замыкает его контакты. Как только дверь начинает открываться, их связь разрывается и контакты размыкаются. Прибор работает с небольшим током и подключается в разрыв электрической цепи.
В зависимости от назначения, выбирают герконы с нормально открытыми, закрытыми или переключающими контактами.
Индуктивные устройства
Выключатели применяются для лифтов, подъемников, металлических дверей и ворот. При появлении объекта из металла рядом с датчиком индуктивное сопротивление дроссельной обмотки резко увеличивается, что приводит к уменьшению тока в обмотке реле К1 и его отключению. При этом размыкаются его контакты К1.1 в силовой цепи.
В отличие от герконов, устройства реагируют на металл, и магнит здесь не требуется. Их делают от больших размеров до микровыключателей. Крепление производится гайками, болтами, на клей и др. способами.
Индукционный конечный выключатель: а – принцип работы; б – внешний вид (тип ВБИ-М12); ФМ – объект, имеющий ферромагнитную массу; L1 – дроссель; К1 – электромагнитное реле
Чтобы через микровыключатели не проходил большой ток, нужно установить в схему промежуточное реле для подключения светильников. Преимуществом от их применения является тонкая проводка к выключателям, поскольку через них протекают небольшие токи.
В качестве реле можно использовать модель МРП-1, устанавливаемую на DIN-рейку. Подойдет простое реле РП-21 или микрореле серии 55.
В качестве «микриков» можно использовать дешевые автомобильные концевики, для которых необходимо создать удобное крепление своими руками.
Интересным вариантом для включения света в шкафу является датчик движения, который срабатывает при открывании дверцы и подает напряжение на светильник.
Конечный выключатель для дверей
Выключатель кнопочный 4313WD применяется для включения и отключения освещения в распашных дверях мебели (рис. а). При нажатии на кнопку цепь размыкается. Устройство фиксируется четырьмя саморезами на монтажной поверхности внутри шкафа таким образом, чтобы дверца в закрытом состоянии нажимала на кнопку и держала свет выключенным. При открывании дверцы свет внутри шкафа включается.
Питание освещения от сети 220 В, ток – 2 А.

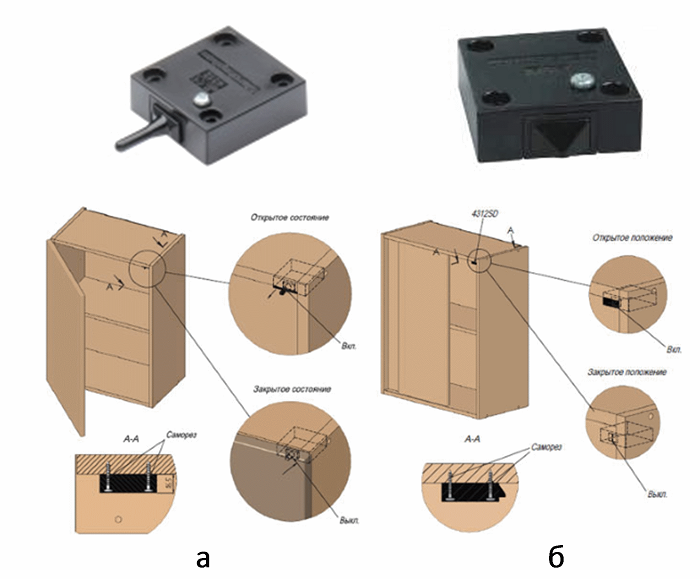

Схемы установки концевых выключателей: а – для распашных дверей (4313WD); б – для раздвижных дверей (4312SD)
Выключатель 4312SD для раздвижных дверей работает при боковом воздействии дверцы на кнопку (рис. б). Остальная схема работы ничем не отличается от распашных дверей.
Включение света при открывании шкафа
Чаще всего применяются следующие выключатели:
- клавишный;
- концевой;
- инфракрасный;
- сенсорный.
Установка клавишного выключателя связана со штроблением стен, что не очень удобно. Работу целесообразно проводить при ремонте помещения. Монтаж производится внутри шкафа, а крепление выключателя – на боковой стойке. Электропроводку целесообразно спрятать в пластиковом канале. Провода выводятся на заднюю стенку и разводятся по нишам.
Концевые выключатели обычно устанавливаются в каждой секции шкафа-купе. При открывании дверцы кнопка отжимается и внутри зажигается свет. Подобная установка является удобной, так как можно включать освещение отдельно в каждом отделении. К любой модели прилагается инструкция по монтажу, которую нужно правильно выполнить. Важно, чтобы при этом выключатель не мешал передвижению дверей соседних секций.
Преимуществом инфракрасных датчиков является срабатывание на движение при открывании распашных или раздвижных дверей. Для этого их не нужно тщательно подгонять, поскольку устройства являются бесконтактными.
Сенсорные выключатели срабатывают на прикосновение и просто устанавливаются. Они менее надежны, и предпочтительнее устанавливать концевые или инфракрасные.
Видео про концевик
Каким образом происходит извлечение концевика из замка двери автомобиля, можно узнать из видео ниже.
Концевые выключатели для дверей предназначены для повышения комфорта дома. Их назначение в быту может быть самым разнообразным: в системах автоматического открывания ворот, в охранной сигнализации, для включения освещения. Устройства легко монтируются своими руками.
Автомобиль ВАЗ 2190 изначально укомплектован сигнализацией. К сожалению, в Лада Гранта концевик двери установлен только возле водителя. Это создает неудобство при посадке и высадке пассажиров в темное время суток, так как не включается подсветка в салоне. Также отсутствие дополнительного сигнала не позволит обнаружить угонщика или вора при попытке открытия задней двери Лады.
Комплектации автомобиля
Многие владельцы автомобиля Лада сталкиваются с заводскими недоработками. Не стала исключением и современная модель Гранты. После покупки транспорта владелец обнаруживает изъяны в схеме сигнализации и освещения салона. При первом же осмотре Лада Гранта выясняется, что либо отсутствует штатная проводка до концевиков двери, либо кнопок нет совсем.
Электромеханические устройства замыкают цепь при открытии двери. В данном случае питание подается на лампу освещения салона. Параллельно направляется импульс в схему сигнализации. Но АвтоВАЗ решил сэкономить на таких «мелочах», как концевые выключатели. Владельцам новой машины необходимо самостоятельно устранить эти недостатки.
Существуют различия в схемах подключении сигнализации между ВАЗ 2190:
- Стандарт. В посадочные места вместо кнопок вставлены пластмассовые заглушки. Проводка в этой модификации полностью отсутствует.
- Лада норма. Концевик стоит на водительской двери, а в остальных посадочных отверстиях — заглушки, но проложена проводка.
- . Присутствует полный комплект концевых элементов во всех дверях. Но лишь водительский концевик включает лампу освещения и индикатор незакрытых дверей на приборной панели. При открытии пассажирской двери загорится лишь освещение.
Доработка схемы
Работы по доработке концевых элементов дверей можно переложить на специалистов СТО. В этом случае с владельца возьмут плату за установку. Можно все сделать своими силами, тогда установка концевиков потребует наличия слесарных инструментов и прибора для проверки электрической цепи:

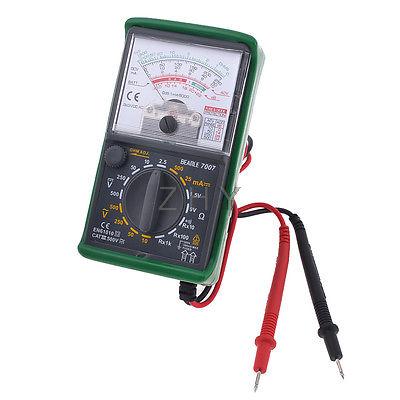

- Тестер.
- Паяльник.
- Отвертка крестообразная.
- Провод.
- Припой ПОС-40.
- Гофрированный шланг.
- Изолирующая лента.
- Выключатель концевой.
Владелец должен определиться с дальнейшим планом действий исходя из особенностей схемы своего автомобиля Лада Гранта. Он может задействовать кнопку в пороге или контакты замка двери.
Оба варианта предполагают параллельное подключение незадействованных элементов к рабочим выводам двери со стороны водителя. Питание коммутаторов открытия дверного проема автомобиля Лада осуществляется по двухпроводной схеме. Для упрощения выбора .
Проектное решение вопроса
Специалисты рекомендуют остановиться на первом варианте. Установка кнопки в порог двери применяется на всех автомобилях такого класса. По этому пути идти проще и быстрее. Водитель лишь восстановит изначально спроектированную схему подключения концевиков. При таком выборе отпадает необходимость в разборке замочного механизма. Владельцу не надо будет мотаться в поисках дополнительных штекеров, проводов, изолирующих материалов. Он приобретает лишь штатные выключатели . Рассмотрим самую трудоемкую для переделки комплектацию — стандарт.
- Открыть капот автомобиля. Ослабить болтовые соединения рожковым ключом. Сначала откручивают отрицательную клемму, а затем плюсовую. Аккуратно отсоединить провода от аккумуляторной батареи, чтобы случайно не замкнуть источник питания.
- Извлечь концевой выключатель из отверстия. Для этого надо взяться за выступающий колпачок. Вытащить выключатель, преодолевая сопротивление фиксирующих усов.
- Подключить два провода на крайние (задействованные) контакты штекера.
- Убрать заглушку с посадочного отверстия задней двери.
- Протянуть два провода от концевого выключателя водительской двери до порога к месту установки. Вывести концы через отверстие наружу, на 10 см каждый.
- Зачистить провода и подсоединить к разъему нового устройства.
- Установить переключатель освещения салона в рабочее положение.
- По аналогии меняются ключи, расположенные в проемах остальных .
- Кнопку от водительской двери обратно ставят в последнюю очередь.
При монтаже каждой пары контактов желательно проверять их работоспособность. Измеряют сопротивление цепи тестером, по очереди нажимая и отпуская сферический выступ.
Установка в замок
При втором варианте деталь будет размещаться не в пороге, а вверху дверки. Провода перенаправляются к замку. В этом случае функцию коммутатора берут на себя контакты замка. Сложностей в установке практически нет. Доработка схемы предполагает установку дополнительной проводки и штекеров для соединений. При монтаже нужно обеспечить защиту проводов от истирания при помощи гофрированного шланга или изоляционной ленты. Чтобы реализовать этот способ, необходимо провести разбор замка, снять блокирующую скобу. Работу проводят в такой последовательности:
- Снять замок.
- Вытянуть защитную скобу.
- Открыть заглушки разъема.
- Вставить клеммы.
- Подключить провода со стороны водительской двери.
Следует помнить, что установка и подключение выключателей на Ладу не гарантируют их стабильной работы. Чтобы исключить возможные проблемы, надо знать их причины и методы решения.
Устранение отказов в работе
Устройства начинают отказывать при низких температурах воздуха. На Лада Гранта концевик двери имеет защиту.
Причина сбоев оборудования заключается в защитных колпачках.
Защитная оболочка изготовлена из резины. Колпак теряет пластичность при сильных морозах, что не позволяет размыкать контакты. Для предупреждения отказов концевиков в Ладе применяют следующие меры:
- Устанавливаем пружины под резиновую крышку. Параметры пружинки: диаметр — 12 мм, длина — 20 мм, толщина проволоки — около 1 мм. Упругая пружина не подведет и при минус 40°С.
- Снимаем защитные колпаки на зиму. Вы избавитесь от причины неполадки, но выключатель остается беззащитным перед влагой и грязью.
- Смазываем резинотехнические поверхности силиконом. Может помочь при небольших морозах (минус 10°С).
- Обрабатываем водоотталкивающей жидкостью. Это временная мера. Температурный диапазон — до минус 50°С.
- Меняем изделия марки Лада на импортные аналоги от двери DAEWOO NEXIA или CHEVROLET AVEO. При покупке следует взять заводской образец для сравнения размеров. Корпус вставляют в штатное отверстие и закрепляются саморезом.
Доработка сигнализации Лада Гранта увеличит степень защиты авто, а освещение салона при открытии задней двери создаст пассажирам комфорт.
