Введение.

Замена конденсатора требуется при выявлении проблем в работоспособности материнской платы, видеокарты и других плат вашего компьютера или ноутбука.

Замена конденсатора, обычно, требуется при возникновении электролитических утечек, а так же при их закорачивании. Так же на эту проблему указывает заторможенная работа ПК. Нередко пользователи пытаются, в таких ситуациях, наивно полагая, что проблема разрешится за 40 минут процесса установки. Понять, что вы столкнулись именно с этой проблемой не так сложно, для этого достаточно разобрать системный блок и приглядеться к микросхемам. Обычно, дефекты этих элементов видны невооруженным глазом, поэтому будьте готовы. Как говорится, информирован – вооружен.

Замена конденсаторов потребуется, если осмотрев их, вы можете наблюдать небольшие вздутия на корпусе, вытекшие электролиты. Обычно, страдают элементы северного и южного мостов. Но известны случаи, когда подобные система «тормозила», а на плате не было никаких явных на то признаков. Для более глубокой проверки стационарного ПК потребуется стрелочный омметр. Вам потребуется установить чувствительность этого устройства на самом низком уровне, после чего подключить его к ножкам конденсатора, которые вы можете найти впаянные с другой стороны материнской или иной платы. Первые пару секунд, конденсатор начнет заряжаться, на что укажет резкое отклонение стрелки. По окончании зарядки, стрелка вернется на прежнее место. После этого, следует повторить процедуру, поменяв местами выводы конденсатора. Если стрелка омметра указывает на нуль, следовательно ваш конденсатор закоротило. При противоположном положении стрелки, знайте, что вы столкнулись с обрывом. Ну а если стрелка находится на одном месте и не возвращается на исходное место, то имеет место ряд других, более неприятных проблем.

Начинаем!

Перед тем, как перейти к замене, вам потребуется определить его емкость. Это можно сделать, сопоставив поведение стрелки на омметре при подключении неисправного и нормального микроустройства. (Чаще всего на конденсаторах все написано) Причем оба конденсатора должны быть одинаковой емкости. И не забудьте разрядить конденсатор, закоротив его выходы, чтобы избежать неприятных последствий. (таких, как поломка прибора) Так же для более качественной проверки, рекомендуется отпаять конденсатор. Для этой цели лучше всего использовать небольшой паяльник с мощностью не более 65 Вт. Под рукой у вас должен быть паяльный флюс, желательно, канифоль. По окончании отпайки, потребуется очистить отверстия, можно использовать швейную иглу и жало паяльника. Нужно приложить иглу с той стороны, где располагаются конденсаторы, а с другой стороны жало паяльника и таким образом прочистить отверстия.

При выборе нового элемента можно допустить, что его емкость не соответствует вашим параметрам не более, чем на 30% в любую сторону. На деле, емкость установленных микросхем будет намного меньше, поэтому можно добавить еще один. в фильтрах стабилизаторов процессоров имеется несколько свободных мест, соединенных параллельно, то, что нужно для наших целей. Номинальное напряжение нового кондёра должно быть не меньше, чем не прежнем. Что касается температурных характеристик, то в данном случае, минимальная температура – 105 градусов. Замена должна производиться с соблюдением полярности. При запайке свежих конденсаторов рядом с процессором, рассчитайте все так, чтобы новые элементы не мешали работе кулера. Конечное же, при нежелании производить такие действия самостоятельно, вы можете доверить свой аппарат специалистам сервисных центров, которые решат вашу проблему за вознаграждение. Причем сумма этого «вознаграждения» не должна превышать половины стоимости новой микросхемы. В любом случае, полноценных гарантий на долгую жизнь паенной микросхемы никто не дает, поэтому выбор остается за вами- купить новую или отремонтировать старую. Удачи!

Ниже вы можете посмотреть видео о том, как правильно менять кондёр на видеокарте.

Почему конденсаторы "портятся"?

Как правило, две основные причины это:

• Производитель матплаты "сэкономил" на качестве комплектующих.
• Производитель/сборщик/хозяин самого компьютера "сэкономил" на корпусе (некачественный блок питания, плохое охлаждение комплектующих и т.п.).

Как определить конденсаторы, которые нужно заменить?

Определить можно уже просто по внешнему виду - все "припухшие", с видом вытекшего электролита и т.п. - должны быть заменены. Примеры можно увидеть в статье Как определить вздутые конденсаторы? .

Что нужно для перепайки конденсаторов?

Паяльник

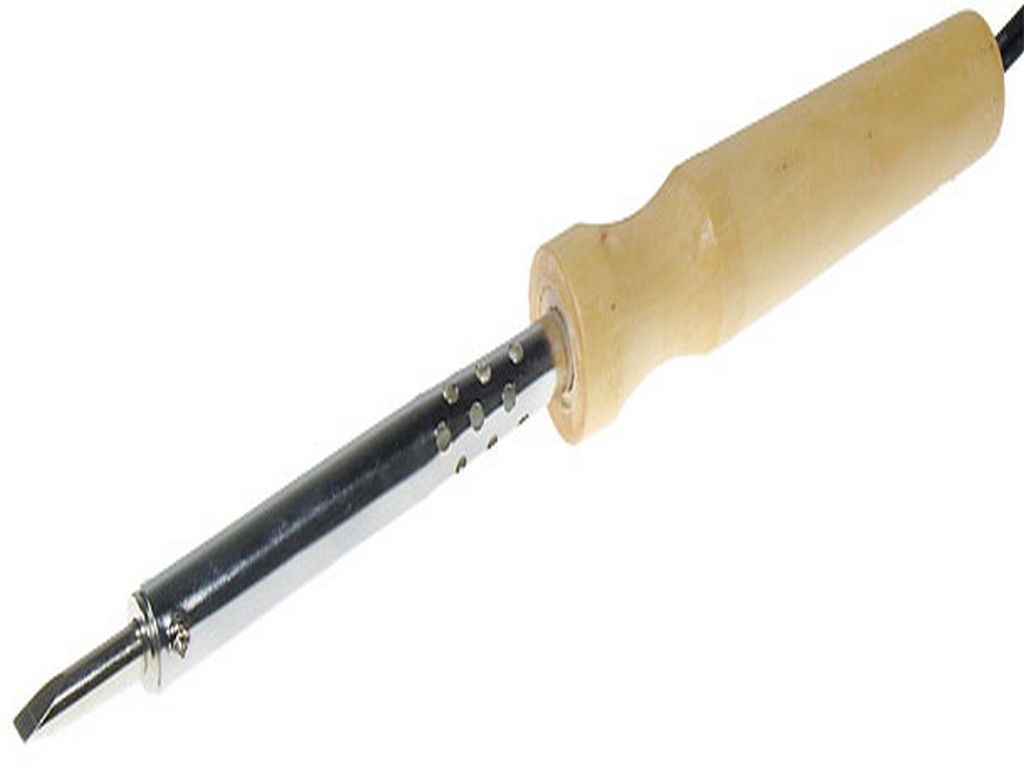

Рис.2.
Паяльник "отечественного" производства 40Вт.

В первую, понятно, потребуется паяльник (Рис.2. ). Для перепайки конденсаторов обычно хватает паяльника мощностью 40 Вт. При использовании паяльников мощностью 80 Вт и более - требуется достаточный опыт, чтобы не повредить монтаж печатной платы излишним перегревом (контакты, соседние дорожки, переходные отверстия и т.п.), потому использование подобных - новичкам не рекомендуется . Однако стоит отметить, что с паяльником бОльшей мощности пайка идёт быстрее и качество пайки выше, так как можно прогреть достаточно широкие проводники (В основном земля и шины питания). Если паяльник новый, не забудьте его залудить, а если старый - выровнять каверны.

Флюс (канифоль) и припой

Как нельзя жарить без масла, так нельзя и паять без канифоли или флюса. Наиболее просто найти обычную канифоль (Рис.3. ), но также можно использовать и флюс (Рис.4. ) такой-то марки. Кроме того, логично, что может потребоваться и припой (Рис.5. )(удобнее использовать припой уже содержащий в себе канифоль), хотя в крайнем случае, в принципе, ничто не помешает использовать и уже имеющийся на плате.

Выпаивание старого (неисправного) конденсатора

Делать всё нужно с достаточной скоростью - если долго "жарить" ножки конденсатора, который "сидит" в плате на маленьких контактных дорожках - они могут просто отвалиться от температуры. И в то же время, перед тем как дёргать деталь, её нужно хорошо прогреть, иначе возможен отрыв контактных дорожек от платы. Кроме того, придерживая пальцем конденсатор, особенно, если он небольшой - можно банально обжечься об раскалившийся от длительного прогрева его корпус.

Кроме относительной "скорости", необходимо быть максимально аккуратным и не слишком усердствовать, применяя силу - иначе случайно "соскочивший" с ножек конденсатора паяльник может повредить дорожки на плате, в результате чего добавятся совершенно ненужные проблемы.

• Конденсатор отпаивается заметно легче, если выводы перед этим смочить каплей флюса.

Подготовка к впаиванию нового конденсатора

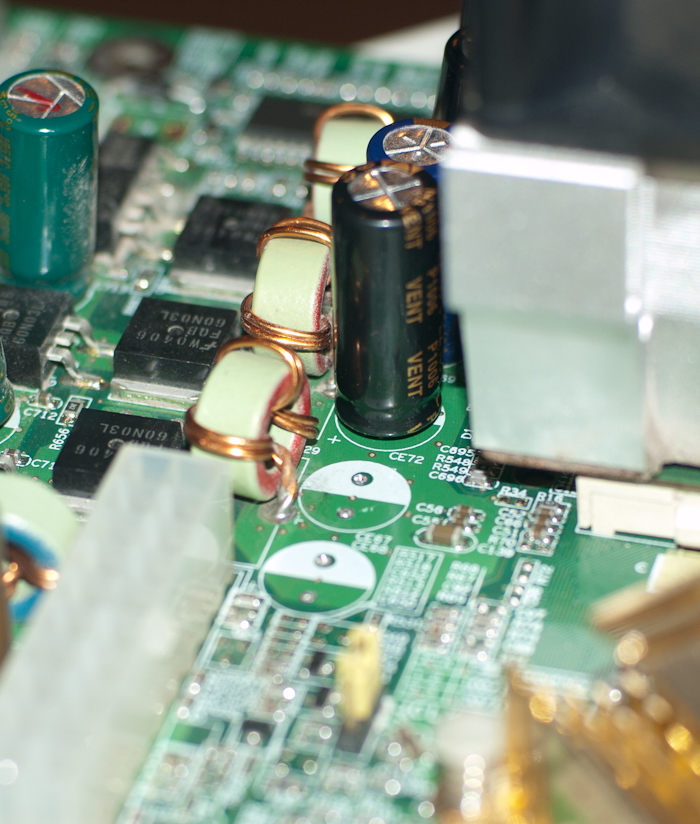

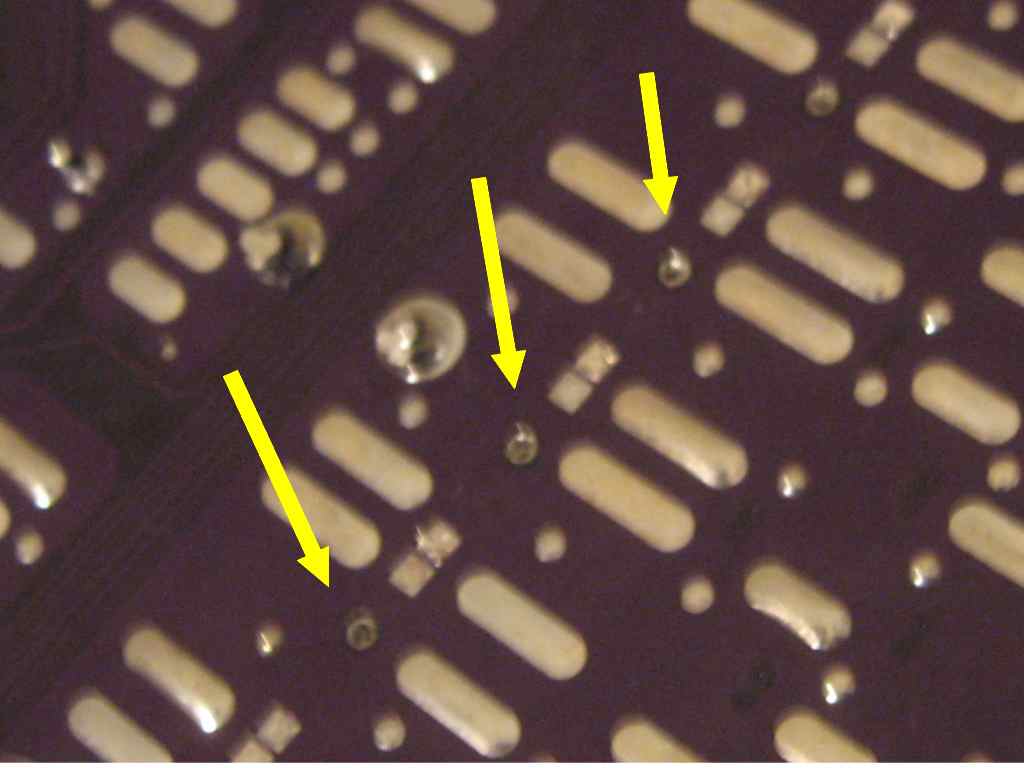

В результате после выпаивания конденсатора останется пустое место (), которое сначала желательно осмотреть на предмет вытекшего электролита (он мог вытечь и "сам" - в процессе выхода из строя конденсатора, но также и при нагреве во время пайки)- его обязательно нужно смыть растворителем (подойдет такой-то марки), иначе из-за химической активности электролит со временем может просто "съесть" часть монтажа печатной платы.

Один из вариантов, облегчающих монтаж - освободить переходные отверстия от олова, для того, чтобы после вставить новый конденсатор. Это необязательная процедура, но сильно облегчает жизнь. "Сделать дырочки" можно с помощью иголки или, но лучше при помощи, заточенной спички или деревянной зубочистки ( и ). Можно также воспользоваться вакуумным отсосом олова или же высверлить припой при помощи микродрели с подходящим по диаметру сверлом.

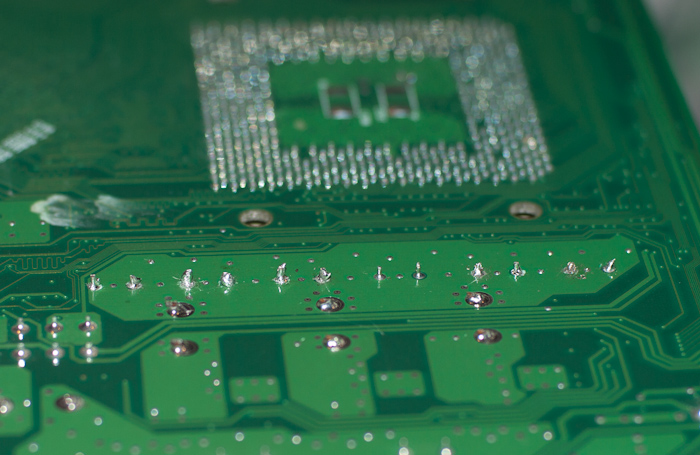

В конце, внимательно осмотреть места пайки, лишний припой при необходимости удалить горячим паяльником (Рис 14. , Рис 15. ).

Новогодние праздники прошли на славу если бы ни одно но: из-за перепада напряжения накрылся комп у родственников. Перестал включаться. Хотя usb-устройства продолжали от него заряжаться, да и лампочка на сетевой карте продолжала мигать.

Первым делом подумал на блок питания (и оказался частично прав, но об этом позже). Разобрал комп, вытащил БП и вставил другой. Комп стал стартовать, но на этапе проверки POST моментально зависал. Отключение всей периферии и всего что можно было отключить - не помогло. Сброс BIOS, переставление джамперов на заниженную шину и прочие пляски тоже ни на что не повлияли. И тут я заметил, что электролитические конденсаторы находящиеся рядом с гнездом процессора были вздуты, а несколько из них потекли и были явно не в духе.

Итак, причина выявлена. Начинаем рассуждать: замена материнской платы на плату такого же класса выльется как минимум в 150-200 грн (Мамка на Socket A (S462) Фирмы Epox). Ремонт тоже обычно стоит не менее 80 грн. Да к тому же желание поковырять всё самому было достаточно сильным, что в купе с остальными факторами и повлияло на решение: БУДЕМ ПАЯТЬ!

Первым делом - гугл. Оказалось, что на этих материнках это достаточно частая проблема. В 2004-2005 годах ставили электролитические кондёры питания процессора марки GSC - и за эти годы эта самая GSC обросла недобрыми слухами. Спустя пару лет все конденсаторы этой марки текут и выходят из строя. Радует только то, что проблема решается заменой конденсаторов на другие. (В моём случае кондёры оказались марки TEAPO, а не GSC - видимо поэтому они продержались лет 5 без проблем.)

На современных материнских платах в цепи питания процессора используют твердотельные высококачественные японские конденсаторы. Что положительно влияет на надёжность, разгонные характеристики и даже на эстетическую составляющую:)

Почитайте также статью "Как определить вздутые или неисправные конденсаторы" - http://www.rom.by/book/Kak_opredelit_vzdutye_kondensatory

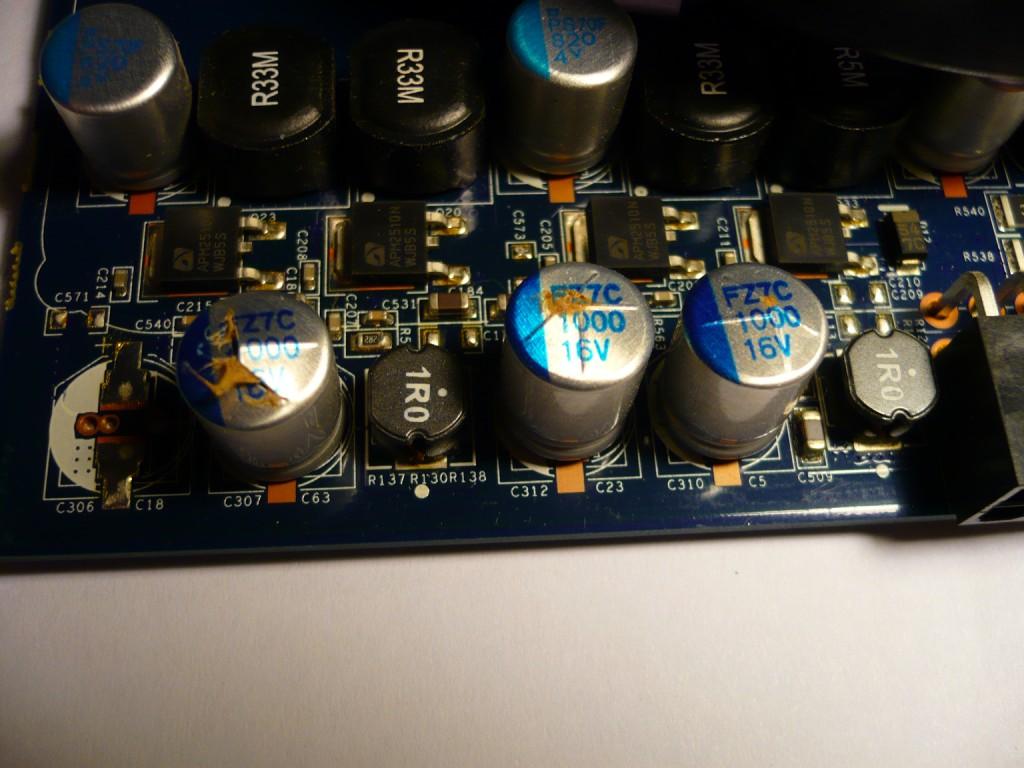

Вздувшиеся (пухлые, "беременные", "бочкообразные") конденсаторы - ставшее привычным явление, начиная с систем поколения Pentium II-III и позже. Причина их "появления" (в "историческом" смысле) - то, что системы стали потреблять всё больше, что приводило к большему нагреву внутри корпуса компьютера вследствие увеличения потребляемой мощности, в первую очередь - процессоров. Вдобавок, пыль внутри корпуса, затрудняющаа вентилляцию и охлаждение. В частности, именно поэтому, в большинстве случаев пухлые конденсаторы обнаруживаются вокруг разъема процессора.

Какие симптомы бывают при выходе из строя конденсаторов?
Компьютер может повисать без причины и в произвольный момент, иногда компьютер включается не сразу, а после нескольких нажатий на reset, или вообще не включается. Процессор не разгоняется до таких частот, которые он брал прежде, также возможны помехи на экране. Всё это или каждый фактор в отдельности может указывать на износ конденсаторов.

Из визуальных признаков:
- Выпуклое резиновое дно или верхний торец конденсатора.

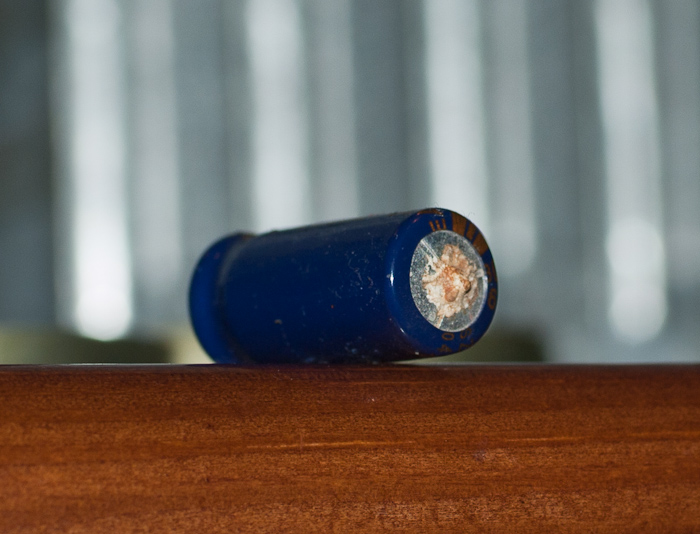

- Разорванный верх конденсатора с заметным снаружи коричневым веществом.
- Одинаковые конденсаторы могут стать разной высоты. Это - как следствие вздутия.

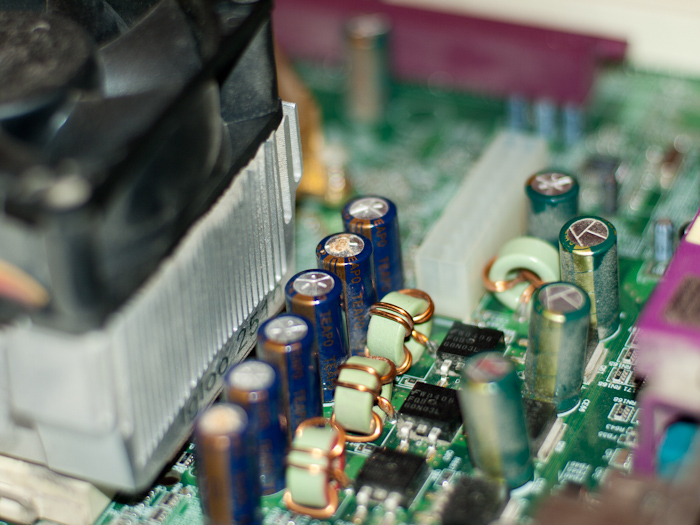

На верхнем торце конденсаторов имеются углубления - несквозные прорези. В случае повышенного давления конденсатор безопасно разрывается именно по ним, без лишнего шума. На советских конденсаторах такого не было. И советские конденсаторы стреляли как петарды. Алюминиевый цилиндр, в сопровождении звука ничуть не тише петарды, может вылетать делая несколько рикошетов от потолка и стены, прежде чем успокоилтья навеки. На месте конденсатора остаются только ноги и ленты. Хорошо что на материнках не советские конденсаторы:)

Не всегда неисправный конденсатор можно определить по внешнему виду. Он может выглядеть вполне прилично, но потерять ёмкость. Определить это возможно только специальными приборами. Мультиметры, умеющие измерять ёмкость обыкновенно, ограничиваются пределом в 20мкф. Если есть сомнения в качестве конденсатора - лучше его поменять со всеми, не дожидаясь когда он лопнет.

Вообще менять желательно все конденсаторы которые попадутся вам под руку, но я ограничился этими шестью.

Вторым делом надо определить маркировку конденсаторов. На материнке стояло 6 штук с маркировкой TEAPO 6.3 V, 3300uF. На рынке они стоят по 3-4 грн за штуку. Теперь я понимаю, почему многие на форумах покупают сгоревшие материнки. Гораздо выгоднее покупать такие материнки и выпаивать с них всё что может потом пригодиться. Если кто-то будет продавать, обязательно куплю себе пару сгоревших материнок гривен по 15-20 ;)

Совет 1:
Важно соблюдать полярность конденсатора!!!
Не обязательно брать конденсатор один к одному, можно брать большей емкости и большего напряжения, главное требования к кондерам материнки они должны быть высокочастотными (можна у продавцов спрашивать конденсаторы для материнок). Ни в коем случае не рекомендуется брать конденсаторы с рабочим напряжением ниже чем у тех которые стояли у вас! Т.е. если стоят на 6,3В, можно ставить на 10В, на 6,3, но ни в коем случае не на 4,3 вольта к примеру!

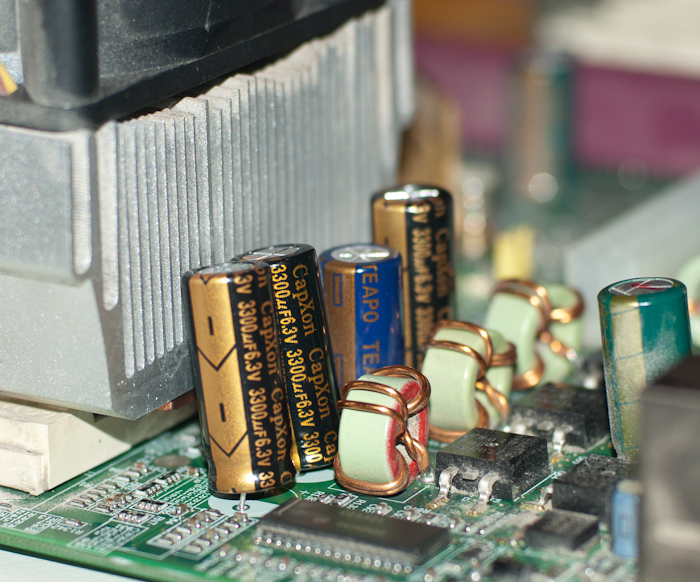

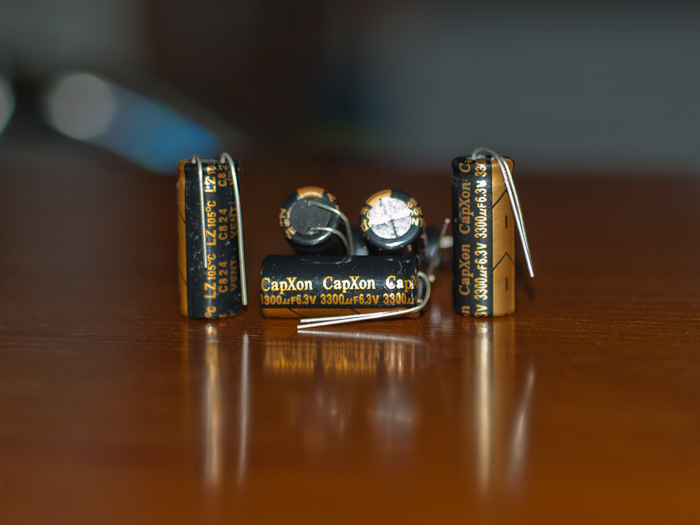

Конды лучше выбирать с низким ESR - 105 градусные(лучше корейские CapXon, есть комповая серия чёрно - золотые ультра низкий ESR 105 градусов) - я именно такие и взял. (Впрочем других на центральном рынке и не было:))

Также нам понадобятся :
- паяльник (лучше точечный, в виде "пистолета", ватт эдак на 40, чтобы сильно не перегревать дорожки, но в тоже время иметь возможность достаточно быстро прогреть и выпаять ножки)
- припой олово канифоль
- спирт (для зачистки контактов от остатка флюса, а также для храбрости. Для второго случая понадобятся ещё огурцы солёные 1 шт и стопка, квашенная капуста или, на худой конец, кола.)
- кусачки или бокорезы жены (если не жалко) - чтобы откусить лишнее от кондеров, а также пинцет, чтобы вытягивать кондёры за ноги.
- бутылка Staropramen (а лучше две)
- сухарики Клинские, со вкусом копчёной колбаски. Можно ещё с сёмгой или шашлыком.
- иголка от шприца или деревянная зубочистка - для проделывания отверстий для ножек новых кондеров в материнке.
- хотябы пол-дня свободного времени.

Самое сложное - демонтаж старых испорченных кондёров .

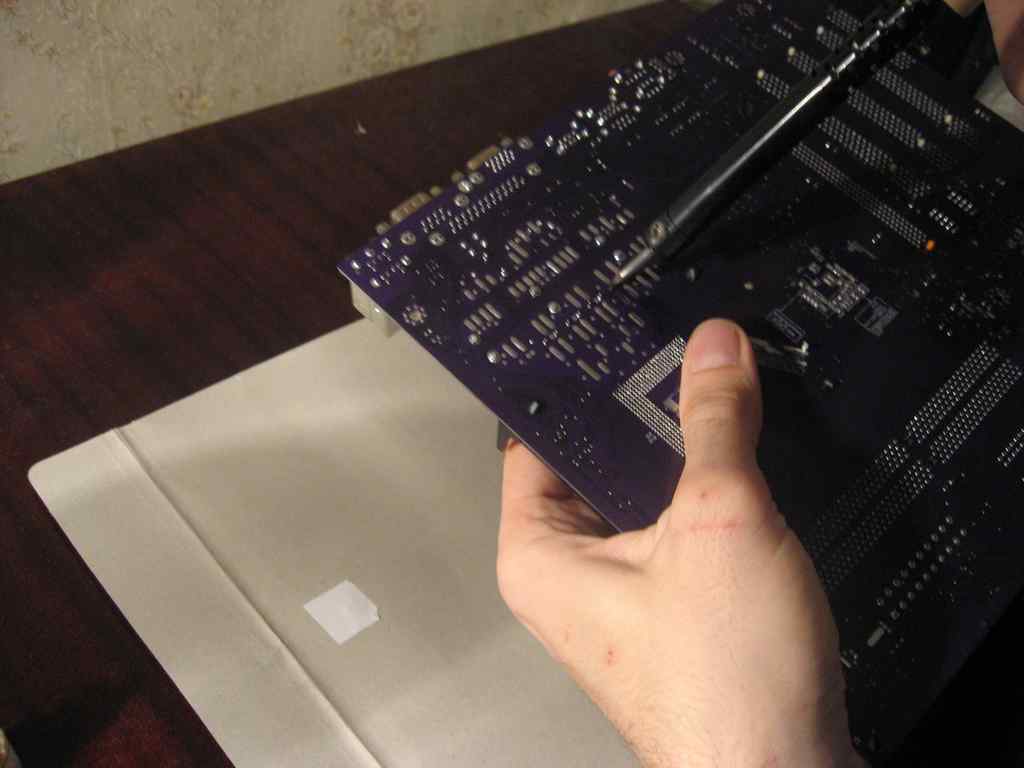

Сначала я пытался прогревать ножки и тянуть кондёр. Но пока я нагревал одну ногу, вторая остывала, и он совсем не хотел выниматься. Убил я больше часа на это дело. (Именно для этого вам понадобится пиво и спирт!) Затем я придумал решение:

Проверните плоскогубцами испорченный конденсатор примерно на 90-180 градусов . Одна нога у него отломается. Затем держите кондёр плоскогубцами и прогревайте оставшуюся ногу паяльником с обратной стороны материнской платы. И одновременно прикладывайте небольшое усилие плоскогубцами, чтобы вытянуть кондёр. После того как вытянули, у вас останется ещё одна нога. Берём её пинцетом и тянем, прогревая с обратной стороны.

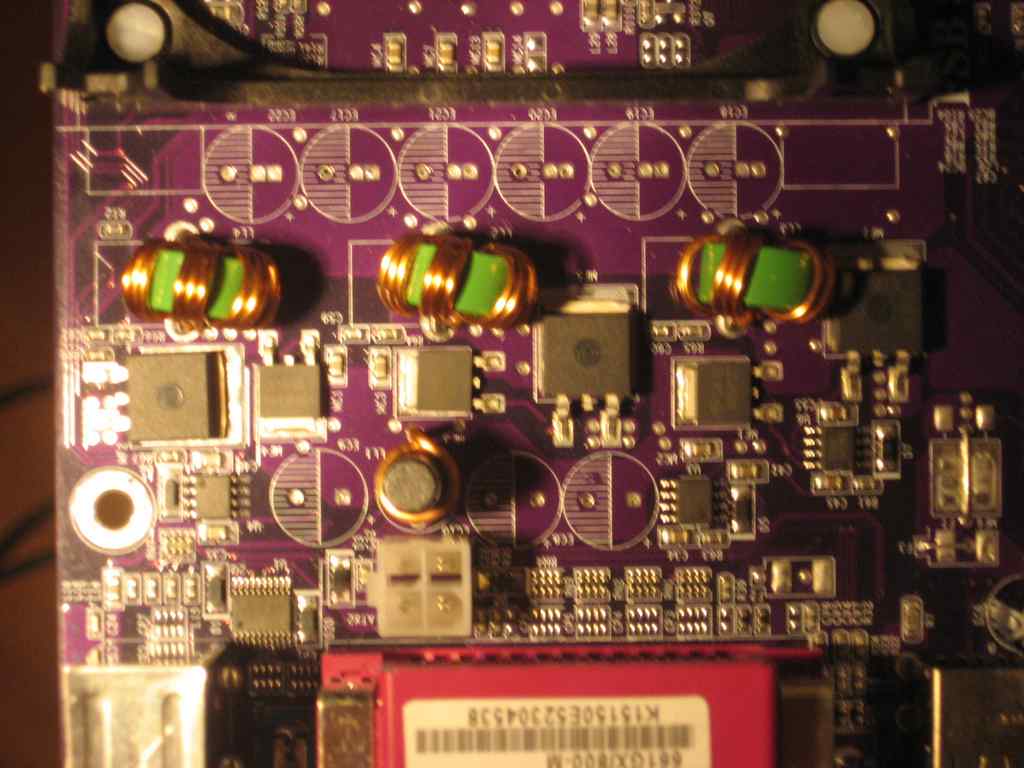

Так процесс пошел быстро и уже спустя 5 минут я извлёк 5 конденсаторов. Один оставил на всякий случай, чтобы по нему ориентироваться:)

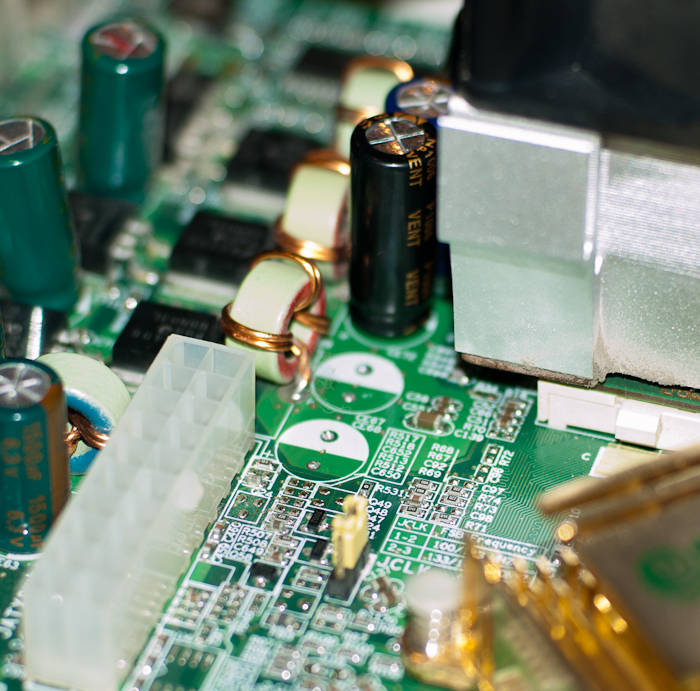

Теперь берёмся за иголку или зубочистку. Приставляем её с той стороны где стояли кондёры в одно из отверстий. (Отверстие остаётся запаянным, а чтобы нам вставить новый кондёр, нам надо его прочистить). Греем паяльником это же отверстие с обратной стороны и прилагаем небольшое усилие чтобы игла (зубочистка) показалась со стороны паяльника.

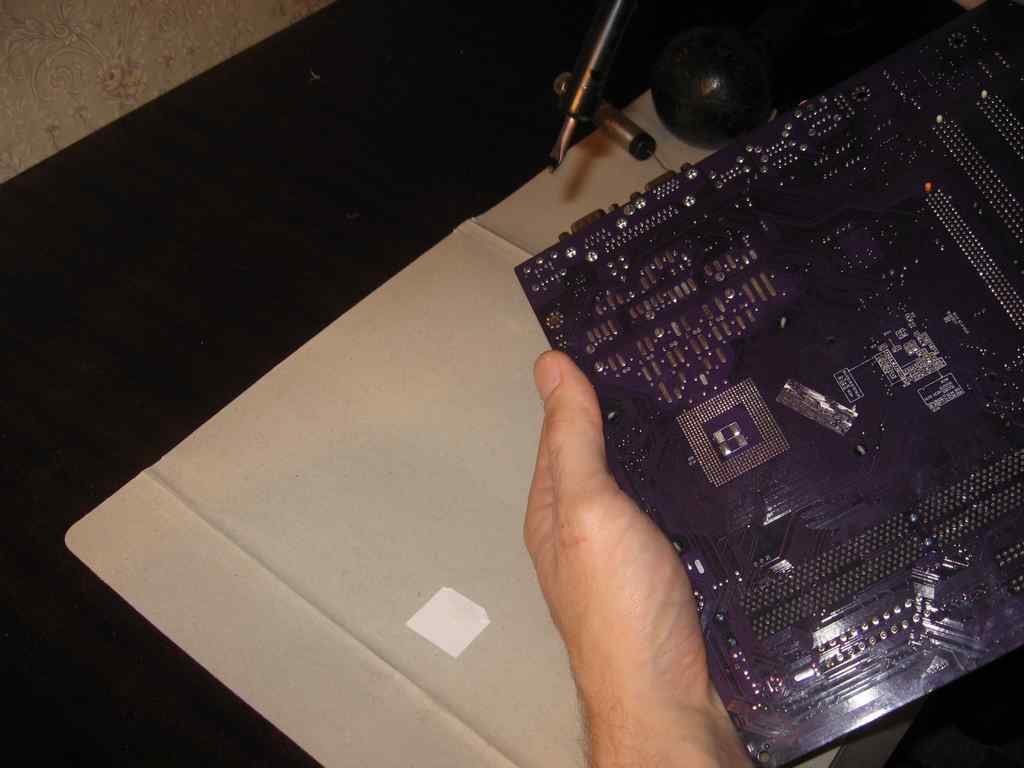

Когда 2 отверстия готовы, можем вставлять новый кондёр. Рекомендую его ноги зачистить спиртом (если он у вас ещё остался) и пролудить. Продеваем ноги, лишнее откусываем, оставшееся - припаиваем.

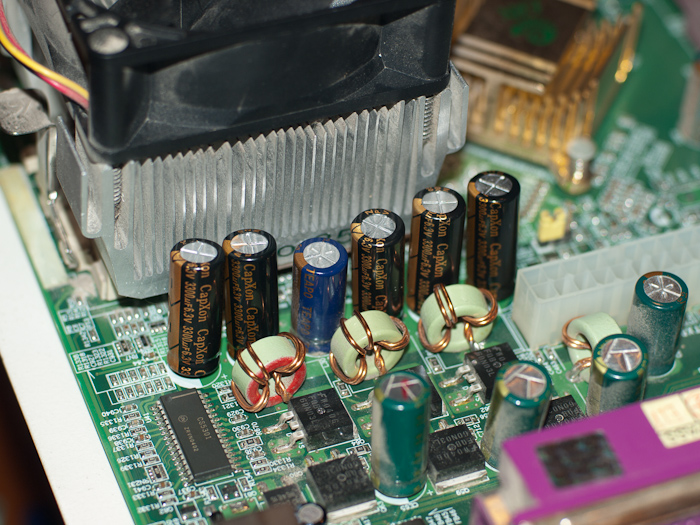

И так с каждым кондёром. Не забываем про полярность!!! И стараемся припаивать кондёры на одинаковом уровне, одинаковой высоты - для эстетики.

На этом наш ремонт окончен. Осталось собрать всё и подключить. Проверяем - Работает!!! Прогонял игрушки, тесты - никаких проблем.

Правда я вспомнил, что заработало оно на другом блоке питания - на том, на котором изначально стартовало но висло на POST. Вставил родной блок питания - Codegen 300w - не включается. Значит из-за перепада напряжения родному блоку питания тоже досталось. Ну чтож, дешевый блок питания стоит гораздо дешевле материнки, а ковыряться в нём у меня уже не осталось ни сил ни опыта:) Куплю б/у блок питания гривень за 60.

C вами был Владимир Кондратюк.
Желаю удачных ремонтов, а лучше вообще чтобы у вас ничего не ломалось!

Уважаемые гости, в этой статье мы будем производить замену вздутых конденсаторов на материнской плате своими руками. Хотел бы сразу сказать, что замена конденсаторов своими руками требует знаний и умений пользования таким инструментом как пояльник. В данном случае я использовал простой советский паяльник. Если у вас такго опыта нет, то я не рекомендую браться вам за такую работу.

Обычно конденсаторы на материнской плате начинают выходить из строя через 3-4 года пользования компьютером. Это как правило явление нормальное, и все это можно решить, путем замены их на новые.

Как определить, что конденсаторы на материнской плате вздулись, какие признаки? Все сейчас разберем подробней.

Признаки неисправности конденсаторов в материнской плате

1. При включении компьютер включается, потом выключается. После 3-4 раза включения он включается нормально, и грузится операционная система. После этого он работает без проблем, но только стоит его выключить и включить на следующий день, проблема опять повторяется. Эти признаки говорят о том, что возможно у вас высохли и вздулись конденсаторы на плате.

2. Компьютер просто не включается. Возможно этой причиной могут быть также конденсаторы, или проблема с блоком питания. Как проверить блок питания , читаем .

3. При включении или работе компьютера часто появляется синий экран . Это также может быть причиной вздутия и неисправностей конденсаторов на материнской плате. Как правило это первичные признаки, когда конденсаторы только начинают вздуваться.

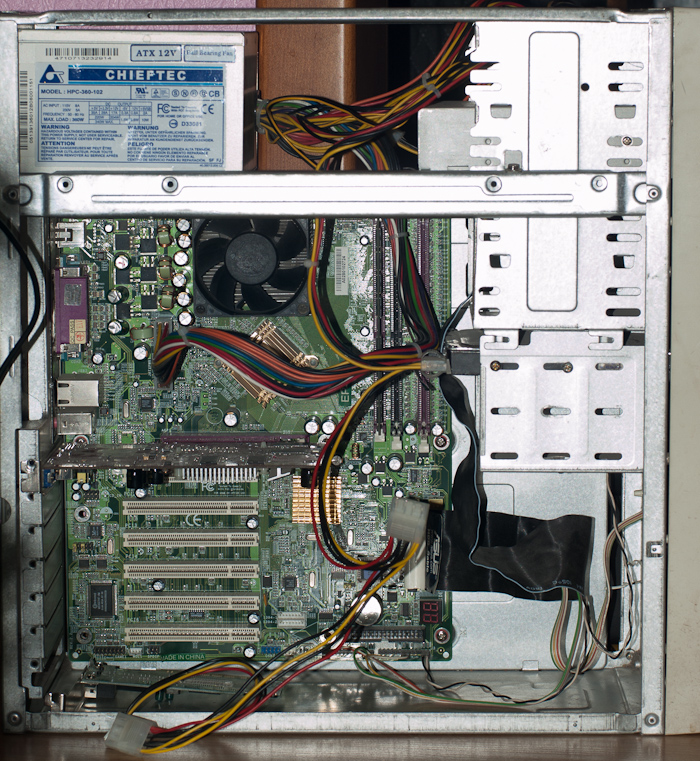

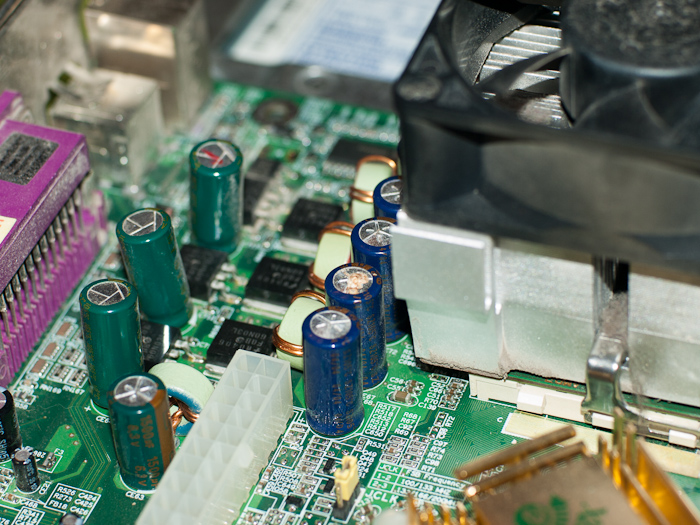

4. Откройте боковую крышку системного блока и внимательно осмотрите материнскую плату. Как правило визуально можно определить, что конденсаторы на материнской плате вздулись и требуют замены. Пример на картинке.

На рисунке в приближенном виде видно, что 2 конденсатора на материнской плате вздулись и требуют замены. Необходимо осматривать материнскую плату внимательно, т.к. неопытному человеку в этом деле не всегда с первого раза можно выявить неисправный конденсатор. После этого, нам необходимо найти новые конденсаторы на замену. Обычно их можно взять со старой материнской платы или купить в радиодеталях, они не дорогие. Выпаиваете старые конденсаторы, смотрите номинал и покупаете новые, можете взять с собой старые, чтобы показать продавцу (по вольтажу можно брать и больше, но не меньше). На своем примере это 6,3 вольт 1500 мкф . На замену я использовал 16 вольт 1500 мкф .

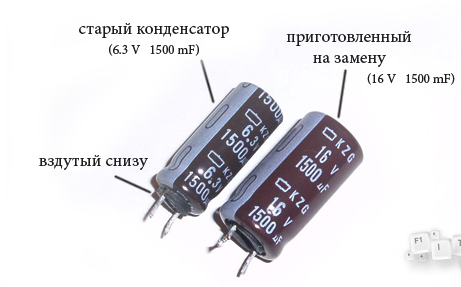

Если у вас или у ваших друзей есть старая материнская плата, можете выпаять их с нее. Все, у нас все готово, после этого начинаем замену конденсаторов на материнской плате своими руками. Как я уже писал выше, замена конденсаторов на материнской плате своими руками требует определенных умений работы с паяльником, если вы готовы, приступим.

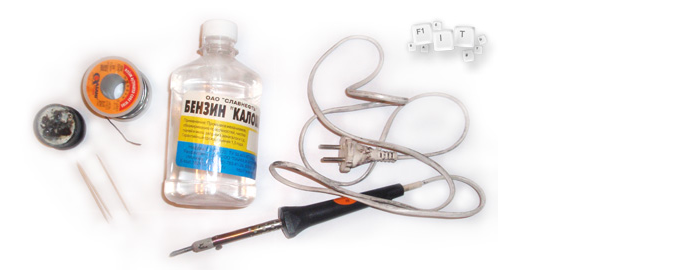

При замене конденсаторов нам потребуется следующий инструмент:

• Паяльник;
• Канифоль;
• Припой;
• Зубочистки;
• Бензин очищенный (для удаления канифоли с платы).

В идеале, для выпаивания таких деталей нужно использовать оловоотсос, ну или паяльный фен. Поскольку у меня дома есть только паяльник, то пришлось выпаивать им, поочередно нагревая ножки конденсатора и вытаскивая его. Вывод: простым паяльником это делать крайне неудобно.

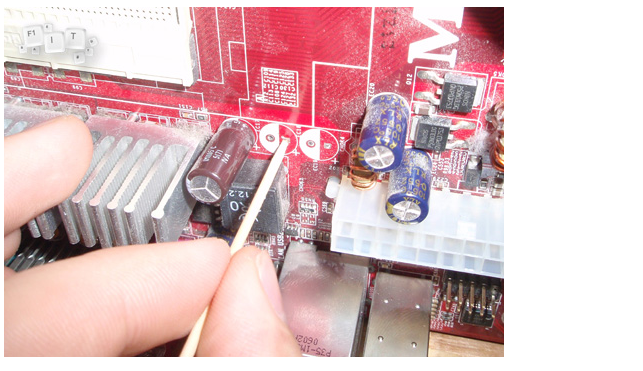

После того как мы извлекли старый конденсатор и приготовили ему замену, нужно прочистить отверстия для конденсатора, иначе старый припой не даст его нормально вставить. С оловотсосом можно было бы справиться за пару секунд, но мне пришлось повозиться и использовать зубочистки. Аккуратно вставляем их в отверстия и нагреваем паяльником с обратной стороны, чтобы вытолкнуть весь лишний припой. Еще раз повторюсь, что это нужно делать аккуратно, так как плата многослойная и можно повредить дорожки внутри платы

После прочистки отверстий вставляем конденсатор на место, обязательно соблюдая полярность . Обычно, на материнской плате есть обозначения установки конденсаторов (закрашенная сторона это - минус «- «), но лучше всего запомнить как был установлен старый. На самих конденсаторах также есть обозначения ввиде полосы со знаком » - «.

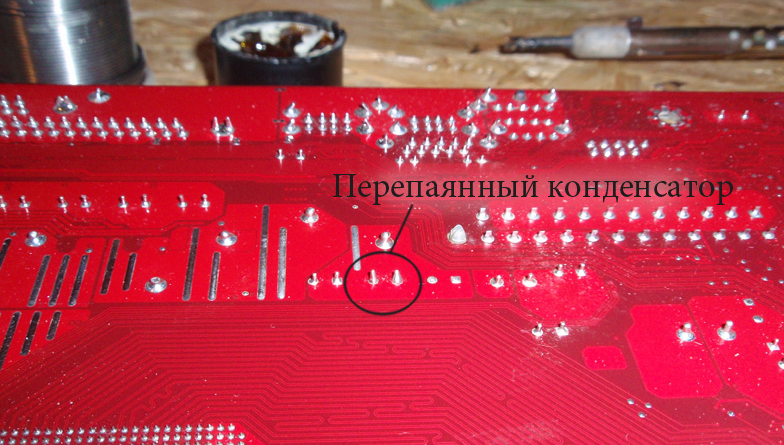

Запаиваем с обратной стороны. Фото самого процесса у меня нет, так как я не смог паять и одновременно фотографировать. Зато есть фото конечного результата)

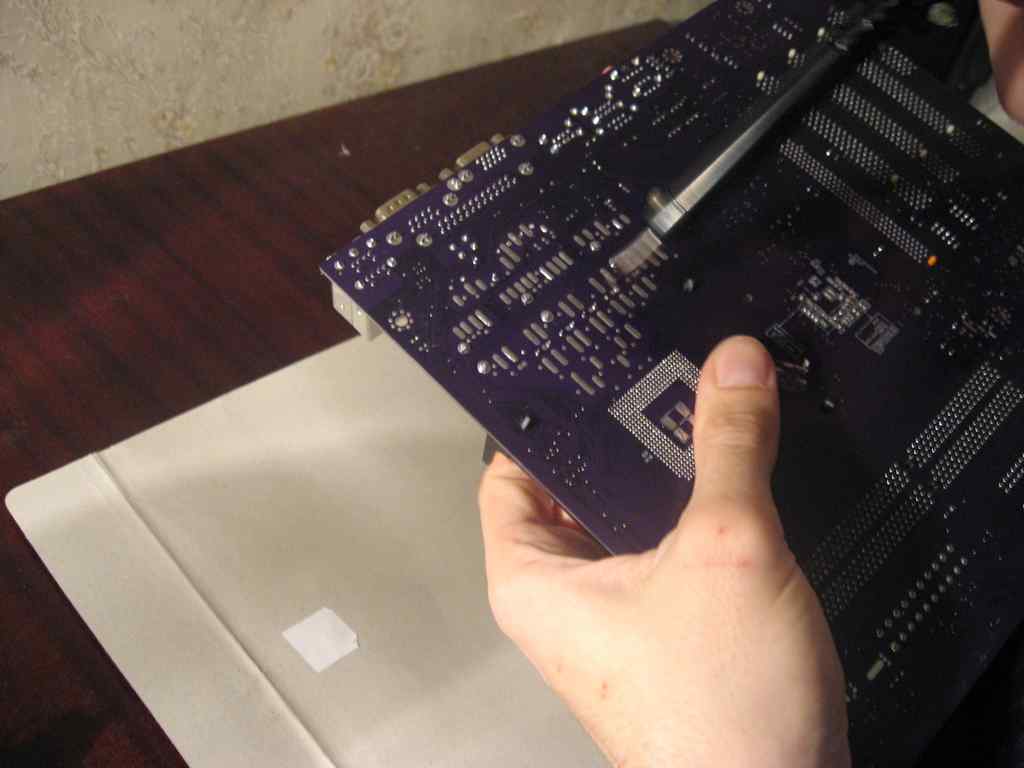

Не забываем очистить плату от флюса или канифоли.

Ну вот и все, на этом мой ремонт закончился. Главное не бояться и аккуратно пробовать паять своими руками. Должен заметить, это очень увлекательный процесс.

На всякий случай, даю вам видео, где вы также можете посмотреть, как происходит процесс замены конденсаторов на материнской плате своими руками.

Вздутие конденсатора (вздутие электролита, cracked capacitor -eng.) — распространённое явление, возникающее по многим причинам, которое влечёт за собой его замену самого конденсатора и обследование окружающих цепей.

Причины вздутия конденсаторов.

Причины могут быть разнообразными, но основная — не качественный . Нет, это не говорит о том что качественные конденсаторы не вздуваются, совсем нет, ещё как вздуваются. Но давайте разберёмся с основной причиной вздутия.

Основная причина вздутия — выкипание или испарение электролита. Выкипание может происходить при высоких температурах . Стоит заметить, что это может быть как внешняя среда, которая подогревает конденсатор, так и внутренняя среда. Сам конденсатор может греться из-за несоблюдения полярности, некачественного питания, импульсов поступающих на него, пробивания изоляционного слоя, или из-за нехватки электролита (чаще всего). Также он может греться из-за не соблюдения эксплуатационных характеристик (V , ёмкость , макс. температура ).

Испарение электролита может происходить, если конденсатор имеет плохую герметичность . Со временем, уровень электролита уменьшится, а оставшийся закипает, вызвав вздутие конденсатора.

В некачественных конденсаторах, иногда происходит такое явление, что не происходит вздутие конденсатора, а электролит просто вытекает через его нижнюю часть (жидкость коричневого или жёлтого цвета). Такой конденсатор тем более подлежит замене, можно считать что он уже не работает. Если на верхней части конденсатора есть следы коррозии , значит часть электролита просочилась через верхнюю часть, а значит она не герметична. Такие «ржавые конденсаторы » тоже лучше заменить.

Бытует мнение, что вздутие — удел только электролитических конденсаторов, но это не так.

Полимерные конденсаторы тоже вздуваются и раскрываются.

Естественно вздутые конденсаторы подлежат срочной замене. Если устройство со «вздутиками» всё ещё работает, это не значит, что всё в порядке. Могут появиться сбои в работе и «странное» поведение оборудования.

Замена вздутого конденсатора.

Потребуется конденсатор с такой же ёмкостью или больше, но не меньше. То же самое касается напряжения. В любом случае, если конденсатор вздулся, лучше поставить более мощный на его замену.

Паяльником отпаиваем ножки предыдущего конденсатора, лучше взять мощный паяльник. Иголкой или тонким шилом прочищаем дырочки под контакты. Вставляем конденсатор и припаиваем с тыльной стороны. Стоит заметить что нужно соблюдать полярность , если она есть. На самой плате будет обозначение «минус», так вот конденсатор должен быть тоже помечен с одной из сторон минусом (обычно полоска). При несоблюдении полярности можно сымитировать небольшой взрыв . Даём остыть и отрезаем лишнее.

Как избежать вздутия конденсаторов.

Чтобы избежать вздутия конденсаторов:

• Используйте качественные конденсаторы.
• Не позволяйте конденсаторам нагревать до температуры более 45 градусов (следите за температурой окружающей их среды). Разместите их подальше от горячих радиаторов.

• Используйте качественные входные, (если конденсаторы вздуваются в блоках питания компьютера).
• Используйте качественные блоки питания (если конденсаторы вздуваются на материнской плате компьютера).

Соблюдение этих простых правил, убережёт вас от преждевременного выхода из строя конденсаторов.
