Конструктивные составляющие ручного бура
Итак, в состав ручного бура входят:
- Штанга, изготовленная из трубы;
- Ножи или шнек;
- Ручка;
- Наконечник.
Штанга бура
Начнем с этого элемента, как основного в плане нагружаемости. Обычно самодельный ручной бур, а точнее его штанга, изготавливается из трубы диаметром 20-32 мм. Если необходимо выкопать скважину глубиною до 1,5 м, то для бура используется этого размера труба. В том случае, если нужно пробурить скважину большей глубины, то штанга может быть увеличена при помощи дополнительных удлиняющих элементов. По сути, это все те же трубы, которые разными способами могут быть подсоединены к штанге бура.
Три способа соединения.
- Для этого на самой штанге со стороны ручки нарезается резьба. То же самое делается и с концами удлиняющего элемента. Затем на резьбу штанги накручивается заранее подготовленная муфта на половину своей длины. Производится сварка муфты к трубе снаружи по всему периметру соединения. При необходимости удлинить ствол бура, нужно просто в приваренную муфту вкрутить резьбу удлиняющего элемента. С другой стороны труба будет приварена точно такая же муфта, с помощью которой все устройства можно еще раз удлинить. Кстати, длина секций разъемного бура - 1,0-1,2 м.
- Можно использовать для соединения секций болт и гайку. То есть, гайка приваривается к свободному концу ствола, а болт на конец удлиняющей секции. Просто болт будет вкручиваться в гайку. Скажем так, этот вариант можно использовать, если глубина бурения не будет превышать 5-6 м.
- Самый же просто и надежный вариант - это соединение секций при помощи штифта. Необходимо взять отрезок трубы (длина 8-10 см) большего диаметра, чем ствол бура. Приварить эту муфту к штанге инструмента, но предварительно сделать в ней сквозное отверстие, к примеру, под болт М8. Точно такое же отверстие должно быть и в дополнительной секции. При этом расстояние от конца муфты до отверстия должно совпадать с расстоянием от отверстия до края секции. Само соединение производится просто - вставляете удлиняющий элемент в муфту и крепите соединение штифтом (в качестве его можно использовать болт или гладкую арматуру). Посмотрите на фотографию ниже, где показаны чертежи такого соединения.
Внимание! В зависимости от выбранного вами типа соединения элементов бурового инструмента, рукоятка будет соединяться со штангой точно по такой же технологии.
Обратите внимание и на длину ручки, этот размерный показатель будет зависеть от того, сколько человек будут крутить бур. Если два, то лучше сделать длиною 1 м, если один, то и полметра будет достаточно.
Ножи бура
Это основной рабочий орган. Изготовить его можно из разных материалов или инструментов. Специалисты предлагают три конструктивных варианта, которые сильно друг от друга отличаются.

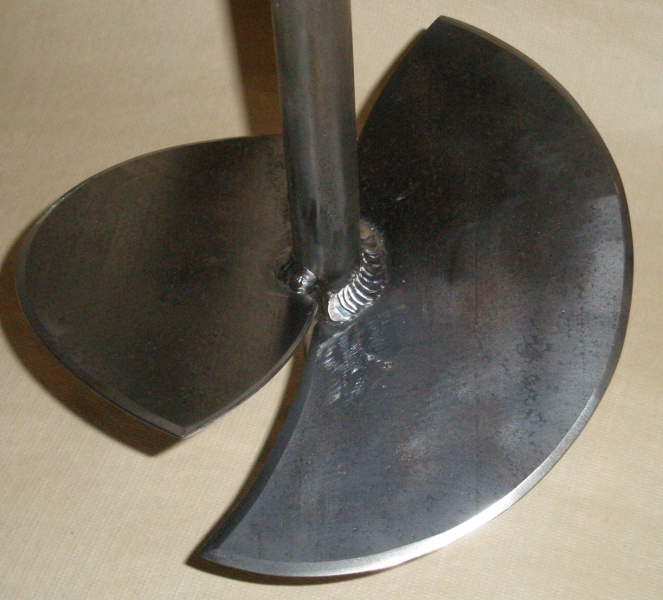

Первый вариант - это листовой нож, обычно используемый для бурения небольших по диаметру скважин. Его можно изготовить из листового железа толщиною 2-3 мм. Это делается так.
- Вырезается болгаркой круг необходимого диаметра.
- Он разрезается на две равные половинки.
- Под ствол бура необходимо также вырезать полукруги необходимого диаметра.
- При помощи болгарки и точильного круга затачивается кромка ножей.
- Оба ножа привариваются к штанге под углом 20-30°. Место установки может быть одним, а можно расположить режущие элементы друг над другом на расстоянии 5 см.
Второй вариант - это использование режущего диска (можно б/у). Это может быть диск от циркулярки или от камнережущего станка. Обратите внимание, чтобы внутренний посадочный диаметр инструмента должен был чуть больше диаметра штанги. Диск также разрезается болгаркой пополам, и сегменты привариваются к стволу под углом.
Третий вариант конструкции - это так называемый ложковый бур. Используют его обычно для сооружения глубоких скважин, более 20 мм. Для этого его ствол изготавливают из трубы таким диаметром, чтобы в скважину можно было бы поместить и обсадную трубу, и рабочую со всем оборудованием. При этом сам ручной бур снабжается крепким наконечником. Чаще для этих целей используют больших размеров сверло. Но так как для скважин на загородных участках достаточно глубины 10-12 м, то ложковый инструмент для бурения редко используется.
Изготовление наконечника
Не будем забывать, что наконечник сильно облегчает процесс бурения скважин. Именно он центрует направление вхождения бура в грунт, а также частично разрыхляет землю. Из чего его можно сделать.
Для этого можно использовать металлическую полосу толщиною 4-5 мм и шириною 30-40 мм. С одного конца полоса подрезается по углам, делая из нее пику. Кромки пики затем заостряются при помощи болгарки и насаженного на нее точильного каменного диска. После чего другой конец подрезается с двух сторон, чтобы сделать посадочный хвостовик, его ширина должна быть чуть меньше внутреннего диаметра трубы ствола. Длина хвостовика - 5-10 см.

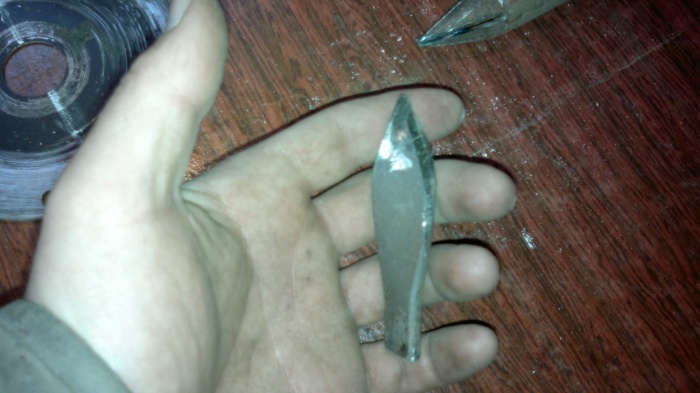

Теперь необходимо сформировать скрученность наконечника. Для этого его устанавливают в тиски пикой вверх. В руки берется газовый разводной ключ, зажимается его губами пластина и поворачивается против часовой стрелки. Все просто и легко. После чего нужно наконечник вставить хвостовиком в трубу штанги и обварить его электросваркой.

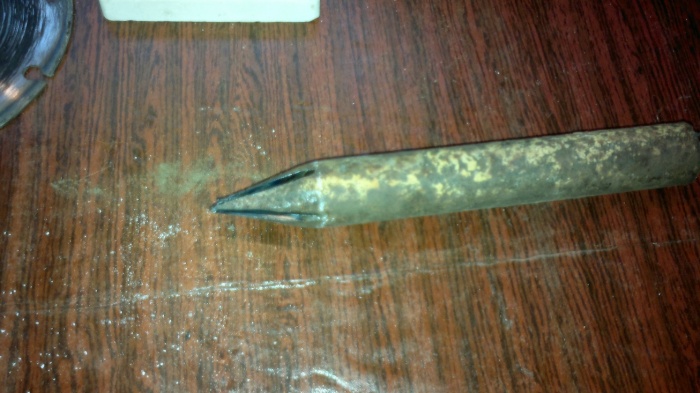

Второй способ изготовления наконечника для бура. Для этого ничего не надо добавлять в саму конструкцию инструмента. Просто еще на стадии изготовления штанги надо свободный ее конец разрезать на угловые сегменты, отделив часть их, чтобы получился своеобразный цветочек. Только при создании цветка надо угловые лепестки вывернуть наружу, а при изготовлении наконечника, наоборот, собрать их в единую точку, чтобы получилась пика, как показано на фотографии.
У работящего человека всегда много дел как дома, в мастерской, так и на садово-огородном участке. Да мало ли где может понадобиться совершенно простое приспособление – современное воплощение в металле принципа «архимедова винта»!
Разумеется, как и многое другое, обозначенный инструмент, даже на бензиновом моторе, сегодня можно купить в специализированном магазине. Но для настоящего мастера, который к тому же умеет считать свои деньги, нет никакой проблемы в том, как сделать бур своими руками.
Достаточно собрать это приспособление качественным и удобным для эксплуатации, чтобы понять, насколько расширится горизонт возможностей человека, пожелавшего сделать свое жизненное пространство максимально комфортным и функциональным.
Ручной бур для земли, его конструкция и назначение
Как уже было сказано, бур представляет собой едва ли не самый простой механизм, который преобразует мышечное усилие человека или импульс двигателя (если речь идет о моторизованном варианте) во вращательно-поступательное движение большого «сверла» (рис.1).
Простоту и надежность данного приспособления подчеркивает минимальное количество его составных частей.

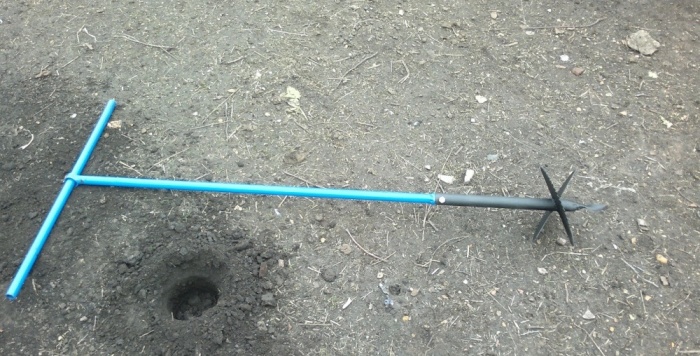

Рисунок 1. Земляной бур – устройство, предназначенное для бурения отверстий в грунте.
Если не брать в расчет некоторые дополнительные детали, то концептуально состоит оно всего из трех элементов – металлического (иногда деревянного, что хуже) шеста (стойки) или трубы, прикрепленного к нему с одного конца шнека и поворотной ручки (рычага), прикрепленной с другой стороны.
Шнек, образующий классический архимедов винт, может иметь некоторое количество дополнительных лопастей для улучшенной проходки того или иного грунтового массива, а ручка-рычаг может изготавливаться в виде Т-образной поперечины, конструкции в виде креста или в любом другом виде, который покажется заказчику наиболее приемлемым для эффективной работы с буром.
Данное приспособление широко применяется в геологоразведочных и строительных работах, в садоводстве и во время мужского досуга, каковым является зимняя подледная рыбалка. Оно очень поможет человеку, которому необходимо вырыть в саду несколько посадочных лунок, сделать во дворе дренажные скважины, изготовить ряд углублений под монтажные сваи и т.д.
В зависимости от этих и других целей использования инструмента, все буры могут отличаться друг от друга по размерам и иметь разные конфигурации шнека. Однако все они действуют по одному и тому же принципу.
Материалы и инструменты, необходимые для изготовления бура
Прежде чем приступать непосредственно к работе, следует запастись всеми необходимыми материалами и инструментами. Мастеру понадобятся:
- отрезок газовой трубы (для изготовления вертикальной стойки);
- фрагмент листовой стали высокой прочности (для производства лопастей винта);
- отрезок гладкой арматуры (металлический прут) диаметром 16-20 мм (для изготовления ручки);
- аппарат для сварки;
- сварочная струбцина;
- станок для токарных работ;
- круг наждачный;
- электрическая дрель;
- набор сверл по металлу;
- угловая шлифмашина (болгарка) с диском по металлу;
- газовый ключ;
- монтажные тиски.
Как изготовить бур: последовательность операций
Изготовление бура (рис.2) начинается с производства его лезвия. С этой целью берется стальной лист, из которого вырезаются круглые заготовки. Они делаются с таким расчетом, чтобы диаметр круга оказался примерно на 5-6 мм больше, чем диаметр планируемой скважины в грунте. Для стандартного бура достаточно минимального количества в 2 диска.

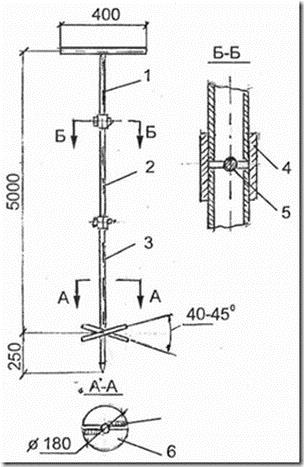

Рисунок 2. Чертеж земляного бура.
Затем в круглых заготовках высверливаются центральные отверстия. Для удобного монтажа на стойке их диаметр должен превышать диаметр металлической трубы – будущей стойки – примерно на 1-2 мм.
На следующем этапе обозначаются точки, в которых диски будут крепиться к стойке. В этих точках следует просверлить в трубе отверстия. Для крепления дисков на токарном станке изготавливаются металлические втулки. В них также делаются радиальные отверстия с резьбой. Втулки, прикрученные к стойке болтами, будут прикреплять к ней съемные лезвия шнека.
Далее болгаркой с отрезным кругом в заготовках лопастей вырезаются от края к центру небольшие сектора. После этого при помощи тисков и газовых ключей края разрезов аккуратно растягиваются в противоположные стороны. В результате каждый круг должен получить спиралеобразный вид. Чтобы закончить этап подготовки лезвий, нижние кромки их вырезов затачиваются под углом 50-60 градусов.
Переходим к стойке. Чтобы бур мог легко входить в обрабатываемый массив, на ее конце, где будет формироваться шнек, сваркой приваривается сверло по металлу. Сам же наконечник с этой целью заостряется под углом заточки 20-30 градусов.
Заключительная фаза изготовления ручного бура – монтаж ручки-рычага, которым будет осуществляться осевое вращение всего приспособления. Для ее фиксации на стойке применяется специальная втулка, предварительно выточенная на токарном станке. Ручка должна быть съемной, так как при бурении на большую глубину наверняка понадобится стойку не один раз удлинять дополнительными коленами. Об изготовлении этих колен следует позаботиться отдельно.
Бур своими руками: другие варианты конструкции
Рисунок 3. А- схема бура со шнеком утилизированного зерноуборочного комбайна, Б – схема бура с емкостью в форме кастрюли, В – схема бура со шнековыми лезвиями из отработанных дисков.
Наряду с описанным стандартным буром, можно предложить и некоторые другие варианты изготовления ручного бурильного приспособления, в которых используются элементы хорошо известных конструкций, уже бывших в употреблении.
В частности, можно сделать бур, в котором применен шнек, когда-то стоявший на утилизированном зерноуборочном комбайне (рис.3, а). Снизу шнека, диаметр которого составляет примерно 130-150 мм, ближе к концу стойки монтируется вспомогательное лезвие, составленное из двух старых культиваторных лап. Их следует приварить к стойке таким образом, чтобы угол между ними и плоскостью, перпендикулярной оси стойки, составлял 25-30 градусов.
Возможно изготовление бура с применением емкости, имеющей форму кастрюли (рис.3, б). Указанный элемент крепится на стойке через отверстие, просверленное в центре днища емкости. Стойка внизу заканчивается сверлом диаметром до 25-30 мм. К корпусу емкости с противоположных сторон прикрепляются два ножа. Перед обоими ножами в днище кастрюли проделывают щели шириной до 40 мм – через них во время вращении бура будет поступать в емкость и накапливаться там отработанный грунт. При наполнении емкости бур вынимают из углубления, высыпают содержимое и снова опускают в скважину.
Третий вариант, самый простой – бур, шнековыми лезвиями в котором будут служить отработанные диски, предварительно разрезанные на две равные полусферы (рис.3, в). Данные детали приваривают к металлической стойке в их центральной точке. Причем импровизированные лопасти должны быть прикреплены к стойке в одном и том же месте, на удалении от ручки-рычага не менее чем в 900 мм.
Для придания указанным полукругам свойств эффективного бурильного винта их плоскости должны быть наклонены в противоположные по отношению друг к другу стороны, при этом угол между обеими плоскостями задается не менее 30 градусов. Данный вариант, несмотря на всю свою простоту, отличается очень высоким рабочим КПД – метровую скважину диаметром около 15 см такой бур способен пробурить за 10 минут.
Несколько моментов, которые стоит учесть при изготовлении бура
Сделать бур не только качественным, но и практичным в максимально широком диапазоне применений поможет четкое понимание ряда немаловажных факторов и следование соответствующим рекомендациям. В заключение на них стоит обратить отдельное внимание.
Например, при производстве универсального ручного бура, которым можно выполнять различные по назначению и объемам операции, рекомендуется предусмотреть, чтобы лопасти шнека не приваривались намертво к стойке, а были бы съемными. Это обстоятельство, а также наличие целого набора круглых лезвий разных диаметров и конфигурации, обязательно сделают указанный инструмент по-настоящему многофункциональным приспособлением, полезным во многих случаях жизни.
Из практики известно, что 9- и 12-сантиметровые лезвия бура лучше всего подходят для бурения лунок для подкормки и высадки рассады растений, скважин для определения уровня грунтовых вод, ямок под установку теплиц и монтаж тоннелей подземных коммуникаций. Лезвия, диаметр которых составляет 17 и 25 см, наилучшим образом удовлетворят тех, кто высаживает растения со стержневыми корнями, заливает опоры всевозможных заборов, ограждений и прочих небольших надворных конструкций, устраивает компостные ямы, строит колодцы.
Если в вашем загородном доме нет водоснабжения, а поблизости не проходят водопроводные сети, то единственным вариантом становится бурение скважины или сооружение колодца. Если глубина залегания водоносных горизонтов очень большая, а почва слишком твёрдая, то без бригады бурильщиков с оборудованием не обойтись. Но при неглубоком расположении водных пластов и сравнительно мягкой почве можно справиться своими силами. Чтобы сделать неглубокую скважину в мягком грунте, можно использовать самодельный бур. При этом максимальная глубина скважины не может превышать 20 м. Существует несколько видов буров. Мы рассмотрим, как их сделать своими руками. А подробная видео инструкция по самостоятельному бурению поможет вам лучше разобраться в процессе.
Не всегда для водоснабжения небольшого загородного дома или дачи оправдано сооружение дорогостоящей артезианской скважины. Для сезонного водоснабжения небольшого частного домика или дачи будет вполне достаточно изготовления неглубокой скважины на песок или колодца.
Среди главных условий ручного бурения можно перечислить:
- залегание грунтовых вод на небольшой глубине (до 20 м);
- в составе грунта не должно быть скальных пород, то есть ручной бур может справиться только с песчаными и глинистыми почвами.
Чтобы сделать бур для скважины своими руками, необходимо иметь хоть какой-нибудь опыт слесарных работ. Используя чертежи и фото из сети, вы можете самостоятельно изготовить три вида самодельных буров.
Для самостоятельного выполнения скважины или поиска воды для колодца подходит два вида бурения:
- ударно-канатное;
- вращательное.
Первый вид работ удобен тем, что для его выполнения не нужно использовать сложные специальные устройства. Достаточно изготовить простую буровую установку из подручных материалов. Более того бурить скважину можно в одиночку без привлечения помощников.
Суть метода ударно-канатного бурения в следующем:
- Чтобы проделать скважину, со значительной высоты в неё сбрасывается увесистая труба с заострённым концом. Она привязывается канатом к раме.
- Под тяжестью трубы часть грунта отделяется и попадает внутрь приспособления.
- Затем бур снова понимают на поверхность и с высоты опять сбрасывают в скважину.
- В ходе бурения ствол скважины постепенно углубляется, а почва накапливается в ударном устройстве.
- Сделав несколько ударов, трубу необходимо извлечь на поверхность при помощи лебёдки и очистить от накопившего грунта. Для этого изделие оттягивается в сторону от скважины и прочищается ударами тяжёлого молота.
- Бурить скважину таким образом продолжают до тех пор, пока не доберутся до водоносного горизонта по достижении нужной глубины.
Вращательное бурение подразумевает использование бура, который врезается в грунт и поднимает наверх породу в ходе своего вращения. Чтобы бурить таким образом, понадобится два человека. Они должны стоять по бокам буровой штанги и крутить её при помощи металлической трубы или лома.
Такой метод бурения позволяет довольно быстро сделать скважину без использования специального оборудования. Для работы вам понадобится лишь бур, требуемого диаметра, штанги, чтобы наращивать длину по мере заглубления в грунт, трубы или ломы для воротка.
Для вращательного бурения обычно используют один из двух видов бура: спиральный, ложковый. Как их сделать, мы рассмотрим в нашей статье дальше. А о том, как правильно бурить скважину при помощи ручного бура, вы можете узнать из видео в конце статьи.
Изготовление ударного бура
Мы опишем, как сделать ударный бур для скважины и соорудить простую буровую установку. Для этого вам стоит следовать нашей инструкции:
- Для начала над местом бурения нужно сделать треногу. Обычно достаточно конструкции высотой 2-3 метра.
- На её вершине закрепляем канатный блок.
- Для подъёма бура мы будем использовать лебёдку на электроприводе или с ручным управлением. Её крепим к одной из опор треноги.
- Чтобы сделать ручной ударный бур вам понадобится труба с толстыми стенками. При этом её диаметр должен быть равен ширине ствола скважины.
- Верхний конец трубы заваривается толстой полосой металла. При этом в центре этой заглушки необходимо проделать отверстие, равное толщине используемого для подвески трубы каната.
- Нижний край трубы затачивается. При этом можно просто заточить стенку трубы, а можно сделать зубчатую нарезку. Для повышения прочности ударной части конструкции заточку лучше закалить в муфельной печи.
- Чтобы из приспособления было легче вынимать грунт, накопившийся в процессе бурения, её верхняя часть снабжается радиальными отверстиями или прорезями.
Совет: если у вас есть возможность установить мощную лебёдку, то для повышения эффективности бурения трубу можно дополнительно утяжелить. Для этого на её верхнюю часть устанавливаются съёмные стальные грузы.
Изготовление спирального (винтового) бура
Второе название спирального бура – шнековый. Такой бур для скважины своими руками делается из трубы с толстыми стенками, выполняющей функции вертикальной штанги, твердосплавного режущего инструмента в её нижней части и спиральных витков от низа вдоль штанги. Для изготовления витков используется закалённая сталь.
Чтобы бурить скважину, нужно вращать приспособление. При этом режущая кромка будет прорезать породу, а витки из закалённой стали начнут выталкивать грунт наверх. Тем самым выталкиваемый грунт будет создавать дополнительное давление в направлении бурения. Таким образом, во время работы порода будет накапливаться между витками. Для повышения эффективности бурения бур необходимо периодически вынимать их скважины и очищать витки от накопившегося грунта.
Самый простой вариант такого бура – дисковый. Перед тем как сделать бур для скважины, вам нужно подготовить необходимые материалы:
- трубу с толстыми стенками;
- стальной диск толщиной 0,4-0,6 см (диаметр диска должен быть равен требуемой ширине скважины).
Работу по изготовлению дискового бура ведём в таком порядке:
- Нижнюю часть подготовленной трубы нужно заострить. Иногда вместо этого вваривают заточенный наконечник. Его лучше изготовить из закалённой стали.
- Стальной диск распиливается на две половины. Внешняя сторона половинок ровно затачивается или делается зубчатая острая нарезка.
- Обе половинки металлического диска привариваются к вертикальной штанге. При этом необходимо отступить от заточенного наконечника по 12,5 см. Две части диска привариваются с разных сторон. При этом по отношению к продольной оси они должны быть расположены под углом в 70 градусов. В итоге угол между половинками диска будет равен 40 градусам. Лучше, если вы рассмотрите конструкцию спирального бура на фото в сети. Так вам будет понятней.
- На верхнем конце штанги выполняется резьбовая муфта. Она позволит наращивать длину штанги по мере бурения скважины.
Совет: для изготовления шнека можно взять не обычный стальной диск, а разрезанный на две части диск от циркулярной пилы. Главное правильно подобрать его диаметр, чтобы он соответствовал требуемой ширине скважины.
Более сложный для собственноручного выполнения вариант – это винтовой бур. Он изготавливается из полос стали, которые нагреваются и подвергаются скручиванию. Причём шаг соседних витков должен быть равен ширине лопасти.
Изготовление ложкового бура
Бур-ложка идеально подходит для работ в мягких породах. При этом разрыхление грунта происходит не только в нижней, но и в боковых частях приспособления. Выбранная почва накапливается внутри цилиндрического корпуса. Когда вы будете бурить скважину таким приспособлением, потребуется периодически вынимать его и очищать от накопившейся породы.
Бур-ложка изготавливается из трубы с толстыми стенками. Причём её диаметр подбирается по ширине скважины. Кроме этого для изготовления вам понадобится аппарат для сварки и комплект слесарных инструментов. Работу по изготовлению бура ведём в таком порядке:
- В трубе сделайте продольный вырез. На чертеже очень хорошо видно, как должно располагаться отверстие.
- Далее с помощью лома и тяжёлого молота трубе придаётся нужный профиль (ложка).
- Нижние и боковые кромки трубы затачиваются.
- К нижней части конструкции по центральной оси приваривается сверло. Оно должно быть достаточно толстым с диаметром не менее 1,8-3,6 см.
- К верхней оконечности трубы приваривается штанга. При этом её ось должна быть сдвинута в сторону относительно оси трубы на 1-1,5 см.
- Все режущие кромки бура рекомендуется закалить.
Совет: габариты продольного выреза в трубе подбираются в зависимости от состава грунта. Чем суше и рыхлее почва, тем меньше размер выреза.
Если вам понадобится очень длинный буровой стержень, то можно поступить несколькими способами:
- Неплохой вариант – это использование для соединения штанг резьбовых муфт. Так, внутри каждого отрезка труб выполняется резьба, соответствующая диаметру труб. Затем делается резьбовая муфта требуемой протяжённости. Для защиты от самопроизвольного разъединения элементов делают шплинтовой фиксатор.
- При небольших диаметрах труб можно использовать болт и гайку, приваренную к концам секций. Однако этот способ не очень надёжный из-за непрочности сварного соединения.
- Самый простой и эффективный метод – нарезка муфты из куска трубы с большим диаметром, чем габариты штанги. Затем муфта приваривается к концу одной секции, а другая секция свободно вставляется в муфту и фиксируется при помощи поперёк вставленного болта и гайки.
Изготовление слишком длинной неразъёмной буровой трубы усложняет работу. Лучше делать разъёмное соединение. Для этого достаточно использовать секции длиной по 100-120 см. Так вам легко будет подобрать требуемую длину буровой трубы и наращивать её по мере выполнения работ.
- Для облегчения бурения скважины ручными инструментами можно использовать желонку. Она позволяет облегчить процесс подъёма грунта на поверхность, поскольку порода собирается в специальную ёмкость.
- Если ручной бур не получается поднять на поверхность, можно соорудить на возвышении из бочек или брёвен рычаг. Таким образом, процесс бурения не только облегчится, но и ускорится, ведь объём поднимаемого наверх грунта можно увеличить.
- Для уменьшения трудоёмкости работ и ускорения процесса бурения для кручения бура можно использовать специальные приспособления.
- Самодельные буры вам могут пригодиться и после сооружения скважины. Например, с их помощью можно рыть фундамент под столбы забора, делать свайные основания, сажать растения.
О том, как бурить скважину вручную, вы можете узнать из предложенного видео:
На участках, которые используются только в качестве огорода и места для сезонных летних пикников, обустраивать дорогой глубинный водозабор – нецелесообразно. Подготовка документации и проведение работ требуют значительных вложений. Поэтому дачники используют традиционные методы обеспечения участка водой для полива – строят колодцы и забивают поверхностные скважины. Для оборудования неглубоких водозаборных точек не нужно получать разрешения, готовить технический план, а установку и бур для скважины можно сконструировать и собрать своими руками, используя готовые чертежи.
Самостоятельно можно обустроить неглубокий технический водозабор
Чтобы выбрать правильный способ забоя скважины и подготовить инструмент, необходимо минимум исходных данных:
- Состав верхних слоев грунта – для каменистых пород лучше применять готовое заводское оборудование и доверить работу мастеру.
- Наличие и глубина первых водоносных слоев – пробурить грунт самодельным буром можно на глубину до 20 – 25 м.
Виды буров для самостоятельного бурения неглубоких скважин на дачном участке
Выбор способа бурения зависит от количества влаги в грунте, его сыпучести и твердости. В плотных, не перенасыщенных верховодкой слоях, легче проводить забой вращательным шнековым способом. В качестве бурового наконечника применяют спиральный бур или бур-ложку – металлические стержни со спиральным или ступенчатым лепестковым режущим элементом. Ложка дополнительно оборудуется емкостью с целью удержания глины внутри инструмента и предотвращения осыпания внутрь ствола.
Ручной самодельный спиральный бур
Классический спиральный бур, изготовленный своими руками, применяют и в самодельных электрических или бензо-бурах для скважин. Инструмент соединяют с электродвигателем (шуруповерт, дрель, перфоратор) или корпусом бензопилы. Работать таким устройством гораздо легче и быстрее, чем вручную.
Когда работать приходится в песчаных или глинисто-песчаных слоях, вязком грунте с большим количеством воды, рыхлой осыпающейся породе – лучше применять ударный (канатно-ударный) способ. Для прохождения до 20 м используют наконечники, которые после удара под собственным весом углубляются в породу. Глина остается в емкости и поднимается на поверхность. Своими руками можно сделать любой из применяемых в ударном методе забоя скважин бур:
- Стакан, расширительный стакан.
- Иглу с фильтром.
- Желонку.
Желонку несложно смастерить самостоятельно
Как сделать бур для шнекового бурения: материалы и инструкция
Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:
- Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
- Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
- Металлический лист, если планируется спиральный нож.
- Диски стальные с зубьями от электропилы.
Металлические круги разного диаметра подойдут для формирования режущей поверхности
- Сварочный аппарат.
Спиральный простой и двухступенчатый бур: чертежи
Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.
Спиральный бур с длинной режущей лентой невозможно сделать без оборудования
Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.
В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.
Чертеж простого бура с двумя ножами под углом
Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.
Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.
К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30 о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.
Готовый к сборке бур со сменными комплектами ножей
Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.
Ложка: бур для работ в сыпучих породах
При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.
Обычную ложку можно оборудовать наконечником-разрыхлителем для облегчения работы
Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.
Вместо окна можно просто разрезать боковую стенку
Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.
Изготовление буров для ударного способа пробивки скважин
В ударном методе используют два основных инструмента: желонку и стакан. Инструменты изготавливают из прочной стали или чугуна – из-за ударов штанги требования к прочности и стойкости к деформации снаряда повышены.
Конструкционное отличие между стандартной желонкой и стаканом – в наличии клапанной системы и длине инструмента. Оба типа бура для мелких скважин на воду могут быть сконструированы и собраны своими руками.
Желонка и стакан: простые инструменты своими руками
Стакан-бур изготавливают 2 видов: прямой и конусоподобный с расширением книзу. Бур с расширителем нужен для увеличения диаметра по ходу бурения. В качестве корпуса используют трубу необходимого диаметра с толщиной стенок от 2 мм. Верхний край заглушают и приваривают к соединительному элементу, который выполняет функцию крепежа к штанге. Нижний край оставляют цельным, или формируют несколько зубьев. Затачивают по направлению внутрь. На стенке вырезают одно или несколько узких овальных отверстий для выемки глины.
Такой бур-стакан для скважины на воду можно сделать своими руками из куска газовой трубы
Желонка – инструмент, состоящий из режущего стакана, шарнирного или шарового клапана, корпуса-резервуара и крепежа. Длина трубы для изготовления – до 2 м. Важно учитывать вес конструкции: масса снаряда должна быть достаточной для врезки в глину под собственным весом, но не стоит делать слишком тяжелый инструмент, ведь придется неоднократно поднимать его для отсыпки породы.
Чертежи инструментов дают возможность сравнить размеры разных типов буров
Нижний край оборудуют съемным стаканом, сверху обустраивают клапан. Выбирают конструкцию, для которой есть необходимые инструменты. Шаровидный запор выполняют из металлического тяжелого шара, упирающегося в сужающийся конус.
Плоский клапан изготавливают из шарнира-крепежа и пластины, равной внутреннему диаметру трубы. Иногда формируют двухлепестковый запор.
Функция клапанной системы – удержание внутри устройства глины из пробуренной шахты.
Игла: острый бур и обсадная колонная из одной трубы
Самый экономичный способ устроить водоснабжение – сделать бур-иглу для песчаной абиссинской скважины. Инструмент – одновременно бур и обсадная труба. После завершения работ устройство остается внутри ствола в качестве обсадной колонны.
Игла-бур, сделанная своими руками
Толстостенная труба оборудуется фильтром и острым наконечником. По верхнему краю нарезают резьбу для соединения со следующим элементом обсадной колонны. Наконечник из прочной стали приваривают к основанию. Форма ударного наконечника может быть разной: гладкий конус, многогранник, сужающийся книзу. Специалисты советуют выбирать готовые наконечники из закаленной стали – такой бур достаточно острый, не сломается в твердом грунте.
Многогранный бур приваривают к основанию
Формируют фильтр. На нижней части трубы длиной до 1 м, отступив 30 см от соединения с наконечником, начинают просверливать отверстия диаметром до 4-5 мм. Сверло держат под углом к стенке: оптимальный наклон – 45 о. Расстояние между отверстиями в ряду – 3-5 см, междурядный интервал – до 5 см.
Поверх части трубы с отверстиями наматывают мелкоячеистую стальную или полиэтиленовую сетку. Фиксируют фильтр стальной проволокой, припаивая витки к основанию, или крепят хомутами.
Мелкая сетка не пропустит внутрь трубы ил, песок и грязь
К верхней части трубы при прохождении на глубину до 1,5 м, прикручивают следующий кусок обсадной колонны и продолжают проходку грунта до необходимой глубины.
Видео: комбинированный бур для скважин из остатков труб
Конструкцию бура для неглубоких садовых скважин можно изменять. На видео – как сделать комбинированный бур для скважин и садовых работ своими руками за 45 минут.
Самодельный снаряд может пригодиться не только для обустройства скважин: если использовать диски и трубы большего диаметра, то получится инструмент для формирования углублений для высадки деревьев, установки столбиков и свай. Для забоя глубоких скважин, воду из которых будет можно использовать не только как техническую, но и для питья, лучше использовать заводские инструменты и не проводить бурение без помощи специалистов. Некачественный инструмент может сломаться и застрять в стволе, и извлечь его на поверхность не удастся – всю работу придется переделывать.
Просмотры: 0
Каждое строительство дома или любого другого здания не считается полноценным без качественной системы водоснабжения. Решающим фактором такой системы является наличия постоянного источника воды. Если ваш земельный участок уже был подключен к системе водоснабжения – вам, безусловно, повезло. Нужно лишь присоединиться к ней, и все проблемы с поиском воды на этом закончатся.
В противном случае, вам придется искать источник воды самостоятельно, что чревато расходу времени и средств. Придется нанимать бурильщиков для скважины, что очень дорого в наши дни. Или же вы можете немного сэкономить, создав бур для скважины своими руками.
Бур для скважины своими руками
Рассматривая процесс бурения скважин, вы столкнетесь одновременно с несколькими технологиями, каждая из которых имеет свои особенности:
- ударная технология;
- перфоративная;
- шнековая;
- гидравлическая.
Применяя ударную технологию , вам необходимо будет обзавестись забивным скатом и желонкой.
Скат – это острый и прочный предмет, предназначенный для разрушения грунтовых пород. Он должен обладать специальным клапаном, установленным в наконечнике. После каждого из ударов в нем остается немного отколотой породы или грунта. Периодически устройство необходимо извлекать из выбуриваемой скважины для того, чтобы достать накопившийся грунт в клапане.
Ударная технология бурения
Желонка – не менее прочный предмет. Именно им будут наноситься удары по скату.
Этот метод считается довольно продолжительным и трудоемким, из-за чего применяют его лишь в некоторых случаях. Только на мягких породах грунта.
Использование перфоративной технологии имеет место лишь при создании некоторых типов колодцев. При этом перфоративная технология применяется совместно с ударной. Рассмотрим этот процесс более подробно.
- Изначально необходимо вырыть глубокий котлован вручную
- Создайте длинный трубопровод путем соединения металлических труб.
- Проведите герметизацию стыков.
- Внизу полученного трубопровода необходимо сделать фильтр из металлической сетки.
- Полученный трубопровод необходимо забить в котлован до воды.
- При помощи насоса избавьтесь от песка, который во время процесса попал в трубопровод.
В результате у вас должна получиться десятиметровая скважина.
Наконечник для бурения абиссинского колодца
Хоть и технология известна своей простотой, созданы по ней источники могут использоваться на протяжении трех десятков лет. Говоря о выборе грунта для бурения, стоит отметить пески.
Если из всех технологий выбрать самую популярную, то это, несомненно, шнековая . Благодаря широкому выбору буров вы можете сделать скважину практически на любом участке, не переживая за твердость грунта. Это возможно благодаря использованию специального лопастного долота.
Шнековая технология бурения
Процесс бурения чем-то напоминает вращения шурупа. К тому же вам не нужно каждые несколько сантиметров вынимать бур из земли для извлекания скопленной земли. Шнеки позаботятся об этом, выбрасывая ее наружу.
Шнековая технология бурения
Используя шнековую технологию, вы можете бурить скважины с большим диаметром (до 80 см.). Единственным минусом считается невозможность применения данной технологии на участках с сыпучим грунтом. Связано это с тем, что в процессе бурения стенки скважины постоянно обрушаются.
Гидравлическая технология особенна тем, что в процессе бурения участвует сильный водяной напор. Отсюда и название. Но на самом деле используется не просто вода, а специальный раствор кислоты.
Гидравлическая технология бурения
Использование этой технологии позволяет бурить недостаточно большие скважины, в сравнении с предыдущими технологиями. Речь идет о 15-метровой глубине и 30-сантиметровом диаметре.
Гидравлический буровой станок
Зачем нужны скважины
Рассматривая виды скважин, не предназначенных для промышленных целей, стоит отметить два типа:
- индивидуальные;
- коллективные.
Первый тип используется для ухода за огородом или садом. Использование добываемой воды варьируется между мойкой и поливом. То есть, такую воду пить нельзя. Разве что вы прогоните ее через специальный фильтр или просто прокипятите. Глубина таких скважин не очень большая – 30-35 метров, а возможность подачи воды – слабая. Максимум что вы можете получить – это один кубометр добываемой воды в час. Как правило, мощности такой скважины может хватить лишь на один ручной насос.
Индивидуальная скважина
Второй же тип скважин считается более мощным и сложным. Глубина примерно в три раза больше от глубины индивидуальных скважин – это около ста метров. Это позволяет использовать добываемую воду не только для бытовых целей, но и для питья. Скважины создаются со сложным устройством, что подразумевает собой привлечение специальной техники для бурения.
Коллективная скважина
Из-за сложного устройства, коллективные скважины требуют особого ухода. Очень часто используются водонапорные башни для скопления воды. Перед тем, как вода дойдет к последнему дому, она должна пересечь сложнейшую трубопроводную систему.
Создание индивидуальных скважин считается одной из самых простых, поскольку ее глубина обычно не будет более 15-20 метров. Иногда может и меньше, если водоносный слой был достигнут ранее. Для этой работы не понадобится специальная бригада профессионалов. Вы вполне сможете проделать всю работу самостоятельно, если воспользуетесь специальным оборудованием, которое вы сделали своими руками.
Для этого вы должны владеть некоторыми навыками по работе с металлом. Речь не идет о чем-то глобальном. Вам вполне хватит минимальных навыков. Разумеется, твердые породы вы не в силах пробурить с самодельным буром, но пробурить обычный колодец в грунте у вас определенно получится.
Видео: самодельный бур
Если выбирать между видами буров, которые вам по силам сделать самостоятельно, то их можно разделить на:
- спирально-шнековый.
Создание ложкового бура
Выглядеть такой бур должен, как стальной цилиндр, оснащенный специальной спиралью. Его наконечник оборудован стальным ковшом. Итак, приступим к работе.
- Всю работу бура принимает на себя наконечник, к концу которого желательно приварить большое сверло для металла.
- Ось цилиндра не должна совпадать с осью основания и осью сверла. Таким образом, цилиндр будет срезать грунтовую массу по стенкам. Говоря об отклонении, нужно уточнить – это полтора сантиметра. Не нужно делать большое смещение, поскольку создаваемая нагрузка при бурении будет очень большой.
- Длина цилиндра из стального листа не должна превышать 70 сантиметров. В зависимости от сыпучести грунта нужно регулировать щель в цилиндре (уменьшать ее).
- Процесс бурения необходимо периодически прерывать для того, чтобы извлечь накопившеюся землю.
- Если сравнивать ложковый бур и шнековый, то изготовить первый будет гораздо сложнее. Для этого вам понадобится большой цилиндр из металла. Причем стенки в нем должны быть толстыми.
Ложковый бур
Используют ложковый бур далеко не на любом грунте. Выбор падает на мокрый песок или неосыпающийся грунт.
Как сделать бур под воду
Для собственноручного изготовления бура под воду, вы должны разобраться со всеми тонкостями и принципами его работы. К примеру, элементарный такой бур, который даже не оснащен шнековой спиралью, должен включать в себя следующие элементы:
- буровое полотно;
- ручка.
Выбирая материал для изготовления ручки, можно взять прочную металлическую трубу. Но она не должна быть слишком тонкой – 3-5 сантиметров в диаметре. Если такой трубы не оказалось поблизости, используйте дерево.
Для создания полотна бура вам понадобится полоса из стали. На одной ее стороне необходимо проделать специально отверстие для ручки. На другой – наконечник. При вращении этот наконечник роет землю и выталкивает ее наверх. Вам остается лишь периодически вытаскивать ее наружу. Этот процесс должен повторяться до получения необходимой глубины скважины.
