Станок для изготовления шлакоблоков своими руками. Формы для шлакоблоков: варианты и их изготовление

Шлакоблок – это строительный материал, который производится путем вибропрессования из бетона. Строить из него легко, процесс идет быстро, а сама баня получается достаточно теплой. Отчего в частном строительстве шлакоблок давно завоевал свою популярность - а кто-то даже строит на нем свой собственный доходный бизнес. Нужно только знать рецептуру, технологию изготовления и уметь автоматизировать весь процесс домашнего производства шлакоблоков.

Общие требования при выполнении работ

Изготовить хорошие блоки можно и в гараже - главное, знать технологию и придерживаться рецептуры. Так, стандартный шлакоблок – 39х19х188 мм, с небольшими тремя отверстиями. А чтобы он получился качественным и прочным, важно, чтобы:

Песок был крупным;
Шлак – доменным;
Цемент – качественным, не менее М400;
Оборудование – с вибропрессованием.

Сам шлак получается при переработке угля, и, по сути, это – идеальный наполнитель для блоков. Однако в последнее время, благодаря активному проведению газа, шлак и зола от угля вырабатываться стали намного меньше. А потому шлак все чаще стали заменять на зитобетон, который, к сожалению, намного дороже.

Этот строительный материал стремительно набирает свою популярность в основном благодаря тому, что обходится он недорого, а тепло- и звукоизоляция у него отличная. Кроме того, произведем расчеты: на изготовление шлакоблоков в домашних условиях уходит 0,011 куб.метров раствора при пропорции 1:7 (это на одну штуку). А это значит, что из одного мешка цемента получится ровно 36 блоков – что вовсе не плохо!

Одно из самых важных требований к качеству шлакоблоков – это их геометрия. Ведь чем большими будут неровности и изъяны в блоках, тем серьезнее придется потратиться на возведение стен. А чтобы шлакоблок получился идеально ровным, важно, чтобы сама виброформа всегда была наполнена до краев – иначе блоки будут получаться кривыми. Причем не просто до краев – а с горкой, ведь вибрация потом слегка утрясет бетон.

Весь же процесс выглядит так: виброформа включается на один раз, через 5-15 секунд выключается, и уровень раствора в форме оценивается – если оказался ниже краев формы, нужно поставить прижим, снова включить вибрацию – и когда она упрется в ограничитель, выключить. Сделать это нужно одновременно: включить вибратор и вытянуть форму.

Чем лучше наполнить формы?

Если вы налаживаете производство шлакоблоков в домашних условиях, знайте – нет универсального состава, каждый мастер подбирает свою, уникальную рецептуру, которая больше подходит для конкретной бани и которая зависит от уже имеющегося шлака. Но стандартная рецептура шлакоблока такая: 7 частей шлака, 2 части песка и 2 части гравия, 1,5 части хорошего цемента (марка от М400) и от полутора до 3-х частей воды. Принятые размеры шлакоблока – 39х19х20 см, но используются в частном строительстве и габариты 40х20х20 см.

Кроме самого шлака наполнителем для таких блоков берут золу, другие отходы горения угля, гравий, обработанные опилки, перлит, отсев камня и гранита, гипс, кирпичный бой и им подобные. Для большей пластичности блоков еще добавляется пластификатор – это 5 грамм на один блок, при вибролитье. Для чего? Именно это вещество значительно повышает прочность блока, его морозостойкость и водонепроницаемость, избавляет от трещин.

Особенно тщательно нужно отмерять количество воды: блоки не должны растекаться во время снятия. Можно провести такой тест: если при падении на землю раствор рассыпается, но в кулаке соединяется – это то, что надо. К слову, бетон для строительства небольшой бани приготовить можно и вручную, но для более серьезного строения лучше изначально обзавестись электрической бетономешалкой, рассчитанной на объем 0,2-0,5 кубических метров.

Весь процесс проведения работ за 4 шага

Производить шлакоблоки своими руками желательно не под открытым небом, как это делают мастера на видео расположенных выше, а лучше это делать в помещении с ровным полом и хорошей вентиляцией.

Вот как можно сделать в домашних условиях хороший, качественный шлакоблок:

Шаг 1. В форму кладется с горкой раствор, на 3-5 секунд включается вибратор и раствор осаживается. Если его мало – нужно доложить, вставить прижим и снова включить вибратор. Как только прижим осядет на ограничители – формирование завершено.
Шаг 2. Виброформа снова включается на 5-10 секунд, после чего форма снимается – не выключая машину.
Шаг 3. От пяти до семи дней блоки нужно будет сушить. А их полное затвердевание происходит в течении месяца, при высокой влажности и в тепле.
Шаг 4. Уже через день блоки можно аккуратно переносить – они не сломаются, однако класть вместе их нужно через неделю. А вот если в блоки добавлялся пластификатор, то через 6-8 часов их можно убирать с площадки и складировать.

Хранятся готовые шлакоблоки в так называемых пирамидальных штабелях, сразу по сотне и с небольшими промежутками между друг дружкой – чтобы хорошо просыхали бока. Пару месяцев просушки – и можно строить новую баню!

Как сделать домашний вибростанок?

Конечно, если построить нужно всего одно строение и небольшое, как баня, то изготовлять такие блоки проще всего в стандартных ящиках-переносках с бутылками. А вот для более объемной работы уже нужен станок – пусть даже самодельный и без виброплиты. Ведь кто знает, возможно, вам настолько понравится сама кладка шлакоблока своими руками и вы увидите большую выгоду в производстве такого строительного материала, что решите открыть собственный бизнес? А для этого уже нужна автоматизация. Да и почему бы после бани не построить из такого дешевого материала и гараж, и красивую беседку, и хороший сарай? А изготовленный собственными руками из подручных материалов вибростанок значительно сэкономит время работы.

Изготовить хороший станок для шлакоблоков своими руками – не проблема. Для этого понадобится:

Высокооборотный электродвигатель – обязательно с двумя валами, мощность – 0,5-0,7 кВт.
Электросварка и болгарка.
Листовое железо толщиной около 3 мм.
Арматура диаметром около 12 мм.

Время вибрации будет составлять 5-15 секунд, после чего виброформу нужно вертикально снять и уже через сутки складировать между собой шлакоблоки. На обычном домашнем станке изготовление шлакоблоков своими руками позволяет штамповать их до 50 штук в час – а это достаточно быстро.

Шлакоблок — универсальный на сегодняшний день строительный материал, который обладает отличными тепло- и шумоизоляционными свойствами. Подобные характеристики материала обусловлены технологией его изготовления. Ведь шлакоблок — это полый строительный материал, сформированный посредством вибрационной усадки бетонной смеси в специальных формах. Пустотелость одного шлакоблока составляет 30% от его общей массы.

Размер готового шлакоблока равен 390х190х185 мм, что делает такой материал необычайно прочным при его сравнительно небольшом весе. Однако хозяин, решивший самостоятельно изготовить материал, вправе решать, какой именно величины делать блоки для более ловкой и удобной работы с ними впоследствии.

Шлакоблок стандартный

Шлаковые блоки для наружной и внутренней кладки стен отличаются от своих конкурентов выгодной ценой и полнейшей экологичностью. Особенно если изготовлены собственноручно.

Производство шлакоблоков своими руками даст возможность существенно сэкономить семейный бюджет и при этом быстро и качественно возвести желаемую постройку.

Важно: из одного мешка цемента при домашнем производстве стройматериала вы получите 36 штук шлакоблока.

Оборудование, необходимое для домашнего производства шлакоблока

Для изготовления шлакоблока в домашних условиях вам понадобятся такие инструменты:

Сеялка для песка;
Формы для заливки раствора в них;
Бетономешалка или обычное корыто для замешивания цемента;
Вибрационный стол (или молоток);
Ведро и лопата;
Отдельно стоящие поддоны для сушки готовых шлакоблоков.

При этом вибростол для их производства можно купить, а форму для будущих блоков можно изготовить самостоятельно.

Вибростол

Для этого необходимо взять две длинные доски высотой не менее 190 мм и соединить их по бокам деревянными перегородками, образовав расстояние между длинными деталями 185 мм. Сделать это можно, сформировав ножовкой удобные пазы для всех четырех деталей конструкции. Теперь боковые панели будут сниматься и одеваться в нужное вам время.

По такому же принципу делаем перегородки в опалубке для будущего шлакоблока на расстоянии 390 мм друг от друга. У вас должно получиться не более пяти-шести формочек-ячеек для будущего стройматериала.

Форма для шлакоблока. Чертеж

Готовую опалубку-форму можно установить на большой кусок плотной клеенки. Это станет дном нашей формы. Конструкция готова. Осталось подготовить пластиковые бутылки, наполненные водой. Они будут основой для формирования полых отверстий.

Если же вы хотите подойти к изготовлению шлакоблока более профессионально, то обзаведитесь готовыми металлическими формами, в которые и будете заливать раствор.

Важно: для производства шлакоблока в домашних условиях своими руками вы можете использовать удобные для вас подручные средства. В любом случае на выходе вы получите идеальный материал для кладки стен. Различным будет только время его изготовления.

Состав раствора для производства шлакоблока своими руками

Для того чтобы домашний шлакоблок получился не хуже заводского, необходимо знать точные пропорции сыпучих для замешивания крепкого и надежного бетонно-шлакового раствора. Итак, вам понадобятся:

Цемент марки 400 или 500;
Песок;
Шлак (перегоревшая угольная зола, мелкий битый кирпич, керамзит);
Вода.

Керамзит

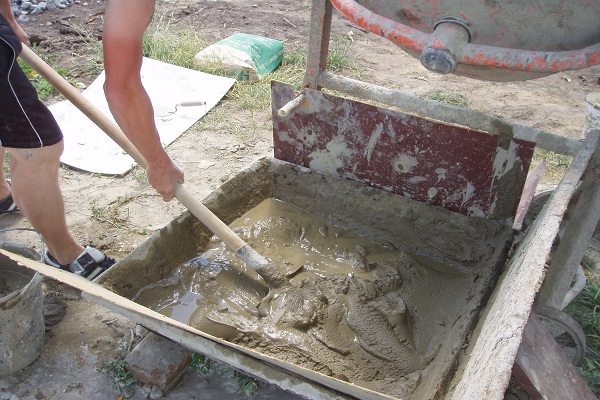

Итак, берем одну часть (ведро) цемента, 3 части (ведра) песка и 5 частей (ведер) шлака. К сыпучим подливаем 0.5 ведра воды и замешиваем раствор. Для этого можно воспользоваться как электрической бетономешалкой, так и замесить раствор при помощи лопаты и большой емкости.

Важно: раствор для самостоятельного изготовления шлакоблока должен быть средней текучести. Стоит помнить, что слишком жидкий состав смеси приведет к хрупкости материала на выходе, а чересчур густой раствор будет долго застывать и грозит образовать ненужные воздушные пустоты в блоках.

Приготовление шлакоблока в домашних условиях (способы)

Итак, раствор и оборудование готовы. Можно приступать к изготовлению.

Если вы используете подручные средства и никуда не торопитесь, то в этом случае вы обойдетесь без вибростола. Вам нужно получившийся раствор залить в формы на одну треть. После чего тщательно простучать молотком стены опалубки-формы по всему периметру. Это позволит раствору хорошенько усесться. После чего снова подливаем еще на треть раствор и опять простукиваем молотком периметр формы.

Теперь можно вставлять в залитый раствор пластиковые бутылки на одинаковом расстоянии друг от друга. Так мы формируем необходимые полые отверстия в каждом из шлаковых блоков.

Раствор, залитый в деревянную форму

Залитый строительный материал оставляем на 2-4 суток до подсыхания, после чего блоки аккуратно вынимаем из опалубки (сняв боковые панели) и аккуратно расставляем на поддоны для просушки.

Если же вы решили использовать металлические формы и вибрационный стол для производства шлакоблоков, то процесс их изготовления будет выглядеть так:

бетонно-шлаковую смесь заливаем в металлические формы и устанавливаем на вибростол. Когда раствор будет залит на одну треть, стоит включить оборудование на 10-15 секунд и позволить цементу пройти хорошую усадку. Таким образом вы сможете выгнать все воздушные пузырьки из каждого шлакоблока.

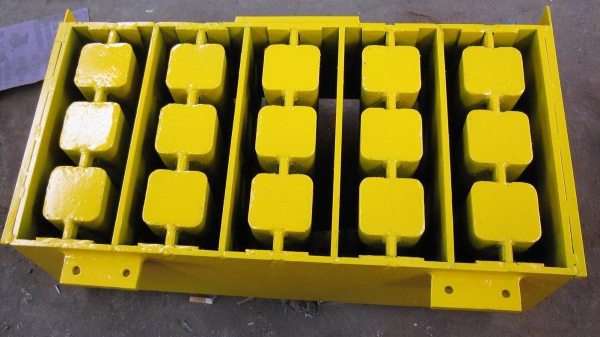

Металлическая форма для шлакоблока

Эти шлакоблоки также можно будет вынимать лишь по истечении 48-96 часов.

Недостатка в материалах для стройки нет – купить сегодня можно все. Цены, правда, такие, что любое строительство «влетает в копейку», поэтому самостоятельное изготовление стройматериалов не каприз, а необходимость. В последние годы у кирпича появились серьезные конкуренты: блоки из газосиликата и пенобетона, пористой керамики, керамзита, полистирола. Все эти материалы делают на производственном оборудовании, но один вид стенового камня можно сделать дома – это шлакоблок. Мы расскажем, как сделать станок для производства шлакоблоков своими руками.

Шлакоблок – это искусственный камень прямоугольной формы и строго определенных размеров. Вид и размеры шлакоблока зависят от назначения. Чаще всего, это блок с технологическими пустотами (около 30% объема), обеспечивающими относительно небольшой вес и снижающими теплопроводность материала.

В зависимости от назначения, шлакоблок бывает:

пустотелым или монолитным;
целым или половинным;
рядовым или лицевым;
несущим или перегородочным.

Декоративный (лицевой) шлакоблок может быть разных цветов, поверхность с лицевой стороны бывает колотая, рваная, рифленая, шлифованная. Материал используют, как правило, для строительства декоративных изгородей

Несколько основных размеров блока и вес:

рядовой стандартный 390х190х188 мм, вес 20 – 28 кг;
рядовой половинный 390х120х188 или 390х90х188 мм; вес 10 -14 кг;
перегородочный 390Х120Х188 мм, вес 10 -15 кг.

Материалы для производства шлакоблока

В состав шлакоблока входит вяжущее, наполнитель и вода. Название блоку дал доменный шлак, который был когда-то в избытке и использовался как заполнитель. Сегодня шлак встречается нечасто, а в качестве наполнителя шлакоблоков используют:

гранитный отсев;
кирпичную крошку;
щебень мелкий;
речной гравий;
песок;
давленый керамзит;
глину;
древесные опилки.

Вяжущее – цемент марок 300 – 600. Марка цемента зависит от требуемой прочности блока – чем выше марка, тем плотнее камень.

Характеристики шлакоблока. Преимущества промышленного производства

Строго определенной рецептуры изготовления шлакоблока не существует, поэтому характеристики его непостоянны. В зависимости от наполнителя шлакоблок имеет:

Плотность (750-1 450 кг/см 3).
Прочность М30 – М150.
Коэффициент пустотности в среднем 0,3, не более 0,4.
Коэффициент теплопроводности 0,27 – 0,65 Вт/м 2
Срок службы (зависит от климатических условий) 30 – 150 лет.

Главное отличие промышленного производства шлакоблока – обработка сформованного камня в пропарочной камере. За сутки при температуре 80–100 о С и влажности до 100% материал набирает до 70% максимальной прочности и может сразу использоваться в строительстве. Прочностные характеристики у заводского шлакоблока примерно вдвое выше, чем у домашнего. Но материал, сделанный на станке для шлакоблоков своими руками, значительно дешевле и также вполне пригоден для строительства.

Как сделать шлакоблок дома

Принцип производства шлакоблока прост – это заливка бетонной смеси в опалубку:

Для приготовления рабочей смеси перемешивают цемент, наполнители и воду. Наполнители предварительно просеивают для удаления крупных и инородных фрагментов. Объем воды не должен быть слишком большим, чтобы смесь имела полусухую консистенцию (на профессиональном сленге ‑ «гарцовка»). Пример типичной пропорции для шлакоблока повышенной прочности: наполнитель – 7 частей, крупнозернистый песок – 2 части, гравий средней фракции или гранитный отсев – 2 части, полторы части цемент, и 3 воды.
Форма (матрица) загружают рабочей смесью, максимально уплотняют вибропрессованием или набивкой. После уплотнения смесь досыпают до нужного объема и повторно уплотняют.
Сформированный блок аккуратно освобождают из формы.
Сушат шлакоблок в естественных условиях. Через сутки блоки можно аккуратно переместить с площадки формования на место складирования, через 5–7 дней блоки будут готовы к использованию в строительстве. Использование пластификатора позволяет ускорить твердение – уже через 6–8 часов шлакоблок можно перемещать на склад. Максимальную прочность блоки приобретают через месяц, предпочтительные условия – высокая температура и влажность.

Оборудование для производства шлакоблока

Главное преимущество производства шлакоблока – широкий выбор технического оснащения. Можно выбрать и самостоятельно сделать нужный станок для домашнего производства шлакоблока.

Для самого простого производства шлакоблока нужны:

материалы;
шлакоблочная матрица для формовки;
вентилируемое крытое помещение с ровным полом.

Уровень механизации зависит от желания изготовителя и необходимого количества блоков. Предлагаю три варианта производства:

1. Небольшой объем блоков для собственных нужд можно сделать вручную при помощи простой матрицы, изготовить которую легко из деревянной доски.

Вот как выглядит дальнейший процесс изготовление шлакоблока

2. Процесс можно облегчить использованием простейшего станка для шлакоблоков в домашних условиях – матрицы для одного блока с вибрацией. Включение вибратора на несколько секунд после заполнения матрицы и после добавления смеси до полного объема позволит ускорить процесс и уменьшить трудозатраты.

Инструкции по изготовлению станка и чертеж его можно найти в сети. Работа станка

3. Станок для изготовления шлакоблоков две матрицы позволяет значительно упростить производство и выпускать материал не только для себя, но и на продажу.

Станок для шлакоблоков несложен и может быть изготовлен дома. Чтобы сделать свой станок, потребуется:

сварочный аппарат;
углошлифовальная машинка она же «болгарка»;
линейка и мел для разметки.

Основные части станка для изготовления шлакоблоков своими руками:

Матрица

Формовочные короба с направляющими и фартуком.

Пресс

Две ручки из трубы, две стенки из листового металла т. 3 мм и четыре плоскости прижима.

Два основания, две направляющих, перекладины и четыре колеса без тормоза.

Рычаг

Три трубы, ушки и две тяги.

Чтобы наглядно представлять, как сделать станок и посмотреть чертежи, рекомендую посмотреть два видеоролика:

видеоролик в 3d формате подробно рассказывает о конструкции станка и принципе работы.
видеоролик дает полную спецификацию станка для изготовления шлакоблоков, общий чертеж и чертежи каждого отдельного элемента.

Посмотреть на работу станка по производству шлакоблоков можно здесь (ВИДЕО 5)

Что можно строить из шлакоблока

Производство шлакоблока началось не вчера ‑ в регионах, где угольный шлак в избытке, этот стройматериал используют давно. Если преимущества шлакоблока хорошо известны (невысокая стоимость и простота изготовления), то о недостатках часто умалчивают. К недостаткам этого материала отнесем:

Экологическую небезопасность

Если при производстве шлакоблока используется промышленный шлак, вполне вероятно, что материал будет иметь повышенный уровень радиации. Обязательно воспользуйтесь дозиметром при выборе материала.

Неустойчивость к повышенной влажности.

Стена из шлакоблока обязательно должна быть изолирована от природной влаги. Оштукатурить шлакоблок непросто из-за плохой адгезии раствора со шлаком.

Ограниченную прочность.

Непрезентабельной внешний вид

Еще одна причина делать облицовку.

Использование шлакоблока ограничено – он подходит для строительства:

хозяйственных построек (сараев, гаражей, подсобных помещений);
одноэтажных производственных зданий;
бань (при тщательной гидроизоляции);
заборов и ограждений;
летних дач;
пристроек и т.п.

Cтанок для изготовления шлакоблоков обновлено: Ноябрь 10, 2016 автором: Артём

Чтобы рассмотреть оборудование, а именно пресс для шлакоблока, нам нужно понимать, что такое сам материал, из чего он состоит. В этом и будем разбираться.

Как получается шлакоблок

Состав шлакоблока (как, впрочем, и пеноблока) поистине уникален. Шлакоблоку можно дать следующее определение – строительный материал в виде прямоугольного камня, который получается в процессе вибропрессования, или под воздействием естественной усадки. Для производства нужны будут формы из шлакобетонного раствора.

Размеры изделия определяются его сферой использования, а также производителем. Тем не менее, мы должны уточнить, что один из наиболее распространенных размеров 390х190х190 mm, и этот габарит отлично вписывается в строительные работы по возведению несущих конструкций.

О размерах поговорим ниже, а пока определим, что входит в состав изделия:

Шлак.
Гранитная крошка, отсев, щебень.
Речной щебень.
Бой, это может быть либо кирпич, либо бетон, иногда стекло.
Песок.
Цемент.

Важно! Сегодня термином «шлакоблок» условно обозначают все произведенные методом вибропрессовки материалы на основе бетона.

В принципе, можно производить материал даже в домашних условиях, если у нас есть малогабаритный вибропресс для производства шлакоблока своими руками.

Что можем мы

Начнем, пожалуй, с того, что сегодня мы можем приобрести, причем по относительно низкой стоимости, простой и функциональный мини-станок, который предназначен именно под любительское использование. Тем не менее, на нем мы сможем производить перегородочный вариант изделия с множеством пустот.

А главное, размеры здесь 390х90х190 мм , на это обращаем особое внимание, поскольку производить блоки мы будем именно для внутреннего использования.

Из отличительных качеств станка для изготовления шлакоблоков своими руками отметим следующие:

Оптимальное количество пустот в блоке.
Наилучшее расположение пустот. Эти моменты позволяют говорить об увеличении показателя теплоизоляции, что важно!
За счет правильного использования соотношения смеси и пустот, мы получаем отличный вариант по рациональному использованию веса и прочности.
И, естественно, можно говорить о том, что, таким образом, мы экономим на использовании смеси, цементного раствора.
Произвести блок на ручном мини-станке, мы сможем из любого сырья, то есть это может быть керамзитобетон, арболитобетон, главное добавлять во все эти варианты небольшое количество цемента.
Вибропресс для производства шлакоблоков позволяет выводить действительно оптимальный размер и вес.

Из минусов же отметим, низкую производительность и отсутствие вариативности . Хотя, мы ведь изначально сказали, что станок предназначен именно для производства камня под перегородки.

Статьи по теме:

Более мощная техника

Если говорить о приусадебном хозяйстве, назовем это так, то для дачи, фермы, для загородного дома, отлично может подойти вибропресс для изготовления шлакоблоков с более высокой производительностью.

К примеру, рассмотрим вибростанок с электровибродвигателем мощностью в 0,18 кВт !

Отметим основные моменты в работе:

На оборудовании мы формируем строго один блок.
Для формирования изделия используется одна форма.
К станку всегда прилагаются оснастки, которые можно менять.
Есть возможность производить до 10 различных типов и размеров.
В производстве спокойно применяем шлак, арболит, керамзит.
Технические возможности позволяют нам формировать и производить фигурные и облицовочные блоки.

Важно! Такие технические возможности станка подводят нас к тому, что после производства материалов для строительства для себя, можно продолжить производство и даже выручить прибыль от этого процесса, заодно и окупив сам станок.

Кроме того, отметим, что вибропресс для шлакоблока состоит из:

Специального вибростола.
Одной блок-формы.
Набора оснасток.
Поддона.
Электродвигателем.

Этого вполне достаточно для нормального функционирования оборудования, но главное, это не профессиональный станок, и предназначен он не для промышленного производства.

Важно! Этот станок мы можем использовать и для производства термоблоков, все технические моменты учтены, так что рациональность использования оборудования вообще не может вызывать сомнений.

Профессиональная техника

В работе с масштабами, пусть и не промышленными, но достаточными для малого бизнеса, к примеру, отлично подходят станки с тремя блок формами.

Такой вибро прес для шлакоблока состоит из:

Вибростола.
Комплекта форм, причем каждая формочка имеет собственные острастки и поддон.
Вибратора, который установлен под столешницей.

Важно! Для нормальной и полноценной работы, такой пресс должны обслуживать трое человек, пока один следит за работай вибратора, двое подготавливают смесь

Отметим так же, что этот вариант оборудования может:

Одновременно формировать три штуки материала.
Производить термоблоки.

Промышленные масштабы

Этот вариант производства уже полностью отличается от тех потребностей, которые могут быть у нас в теме малоэтажного строительства собственного дома.

Промышленный пресс для изготовления шлакоблоков работает от питания в 380 В , то есть он подключен к промышленной сети, а производительность оборудования может быть на уровне 1500 штук стенового камня за одну смену.

Важно! Помимо стенового камня, прессы могут изготавливать тротуарную плитку и бордюры, то есть их использование стараются сделать как можно более рациональным во многих направлениях.

В загородном строительстве

На что стоит обратить внимание, при выборе оборудования, если все же мы решим, что и здесь обойдемся собственными силами. То есть рассмотрим вариант, при котором станок у нас будет прямо на месте строительства, и мы устроим некое подобие замкнутого круга, тут же производя строительный материал.

Во-первых, нам нужно найти рациональное сочетание между производительностью и затратами на обслуживание. Сделать стеновой камень собственными руками дело нехитрое, однако важно, чтобы он не оказался в конечном итоге дороже, чем покупной, готовый вариант.

Во-вторых, нам нужно чтобы у нас была некая вариативность, ведь если и покупать пресс, то цена должна будет «отбиться» соответственно и мы должны на нем производить не только стеновой камень для несущих конструкций, но и для перегородок межкомнатных.

В-третьих, по времени так же хотелось бы нормально вести строительную работу, а соответственно, нам нужно оборудование, которое сможет производить в районе 50 блоков в день, размерами 390х190х190 мм .

Важно! Сменные формы позволят нам не просто изготавливать несколько размеров, но и типов блока, соответственно мы сможем подготавливать изделия, как для стен, та и для перегородок, в том смысле, что где-то пойдут полнотелые, а где-то пустотные блоки.

Кроме того, не забываем, что раз уж мы все делаем своими руками, и материал подносить к формам и относить на место сушки, тоже придется лично.

А вообще, есть ли смысл в такой покупке? Почему бы нам не рассмотреть вопрос именно с этой стороны? Ведь стоимость шлакоблока, которую нам предлагают производители, итак достаточно низкая, соответственно мы уже серьезно экономим на строительстве.

Возможность использования всего боя, который у нас собирается на участке, конечно привлекательная, но это не всегда окупает затраты на саму установку.

С другой стороны, небольшой пресс для шлакоблоков может стоить на уровне 7-15 тысяч рублей, и при такой цене, он обязательно должен окупиться, плюс на нем мы сможем делать еще и тротуарную плитку, то есть и дом построить и участок облагородить.

Вывод

Прежде чем приобретать пресс, можно просто посчитать, сколько материала нам необходимо будет для строительства и соизмерить цифру с затратами на станок. Кроме того, можно рассчитать и его дальнейшее использование. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

При строительстве гаражей, жилых домов или других хозяйственных построек, наиболее дешевым строительным материалом являются шлакоблоки. Кроме того, они обладают рядом хороших технологических характеристик. Но самое главное, что можно сделать станки для производства шлакоблоков своими руками, и производить блоки самостоятельно.

Общие сведения о шлакоблоке

Шлакоблоками называются строительные блоки, которые получают в процессе вибропрессования или застывания бетонного раствора в форме. Они бывают пустотелыми и монолитными. Последние отличаются прочностью и чаще применяются при устройстве фундаментов или в качестве материала для облицовки. Состав шлакоблока (как, впрочем, и пеноблока) оптимален для строительства.

В состав раствора шлакоблока может входить: шлак, зола, отходы горения угля. Также в смесь можно добавлять и другие ингредиенты, которые только доступны в вашем регионе. В том числе применяют отсев керамзита, песок, отходы кирпича, опилки, гравий, перлит, а также многое другое.

В результате, делать станки для шлакоблоков своими руками очень выгодно. Экономия на стройматериале будет, как минимум, в четыре раза, так как на рынке цена на данный стройматериал не малая.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы .

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции. К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Статьи по теме:

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами» .

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм . Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа, гетинакса, текстолита.

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками. Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды. Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм . Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы. Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться.

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30% .

Совет! Приваривать элементы формы друг к другу следует прихватками на небольшом расстоянии, чтобы металл не повело. Швы необходимо делать снаружи, чтобы внутри оставались ровные углы.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Статьи по теме:

Изготовление вибростола

В интернете можно найти платные чертежи станков, однако не стоит впустую тратить свои деньги. Совсем не сложно сделать чертежи станка для производства шлакоблоков своими руками, на основе тех фотографий и тех материалов, которые распространяются в сети бесплатно.

Вибростанок позволит гораздо быстрей производить шлакоблоки, так как не придется ожидать сутки, пока подсохнет раствор. В качестве столешницы можно использовать лист метала. Также понадобятся пружины, к примеру, мотоциклетные.

Посередине столешницы необходимо прикрепить двигатель. Его можно взять использовать от старой стиральной машины. На вал мотора устанавливается шкив с эксцентриком, который будет обеспечивать вибрацию двигателя и вместе с ним всей площадки, прикрепленной по углам пружинами поверх столешницы.

Таким образом, вы сделаете вибростол для шлакоблока своими руками – самую сложную часть станка. Все остальные детали и улучшения могут дорабатываться под себя в процессе эксплуатации. К примеру, к рамной конструкции можно приделать колесики, чтобы станок можно было удобно перемещать.

Совет! В качестве эксцентрика подойдет шайбу со смещенным центром тяжести. Также можно приварить к валу перпендикулярно расположенный болт с гайками.

Производство шлакоблока

Безвибрационный способ

И так, формы готовы, теперь самое время попробовать произвести первый шлакоблок своими руками. Для этого необходимо выполнить следующие действия:

В первую очередь форму необходимо разместить на ровной поверхности. Для этого подойдет железобетонная плита или металлический лист.
Внутренние поверхности формы нужно протереть отработкой или соляркой. Удалить лишнюю смазку можно ветошью. Обратите внимание, после каждой заливки необходимо отмывать форму от цемента, высушивать на солнце и смазывать заново.
Формы надо наполовину заполнить раствором, после чего поместить в них бутылки. Погружать их следует не до самого конца, оставив зазор около 40 мм.
После помещения бутылок необходимо довести уровень раствора до кромки оснастки. Необходимое количество цемента следует добавить в форму мастерком.
Через несколько часов можно извлечь бутылки. При этом их необходимо поворачивать вокруг оси, чтобы за ними не потянулся еще неокрепший раствор.
Спустя 24 часа можно извлечь шлакоблоки. Для этого надо обстучать по периметру форму молотком, после чего разобрать ее. По разделительным пластинам следует стучать под небольшим углом.

Использование пустообразователей, в роли которых в данном случае выступают бутылки, позволит вам еще больше снизить себестоимость шлакоблоков своими руками. Кроме того, пустоты улучшат теплонепроницаемость будущего строения.

Данный метод не требует вибротрамбовки или другого уплотнения раствора. При этом изделие получается настолько крепким, что расколоть его будет не просто.

Вибрационный способ

Данный метод является более производительным. Инструкция изготовления блоков выглядит следующим образом:

Формы надо расположить на вибростоле и заполнить раствором.
На несколько секунд следует включить двигатель.
Когда раствор утрамбуется, его необходимо дополнить и еще включить двигатель на несколько минут.
После утрамбовки шлакоблоки можно вытряхнуть. Однако, перемещать изделие можно будет только спустя 4 часа.

За смену на таком вибрационном станке можно произвести до 300 шлакоблоков.
