Сварка труб из полипропилена для отопления. Как сварить полипропиленовые трубы — все про процесс сварки от А до Я. Подготовка заготовок к пайке

Все чаше металлические трубы заменяют на пластиковые, в частности — из полипропилена. Они имеют длительный срок эксплуатации (до 50 лет), не ржавеют, не гниют, весят немного, да еще и собрать все можно своими руками, не привлекая специалистов. Сварка полипропиленовых труб требует некоторого навыка, но он приходит быстро. Предварительно можно попрактиковаться на небольших обрезках и недорогих фитингах, а затем приниматься за создание более серьезных вещей.

Виды и назначение

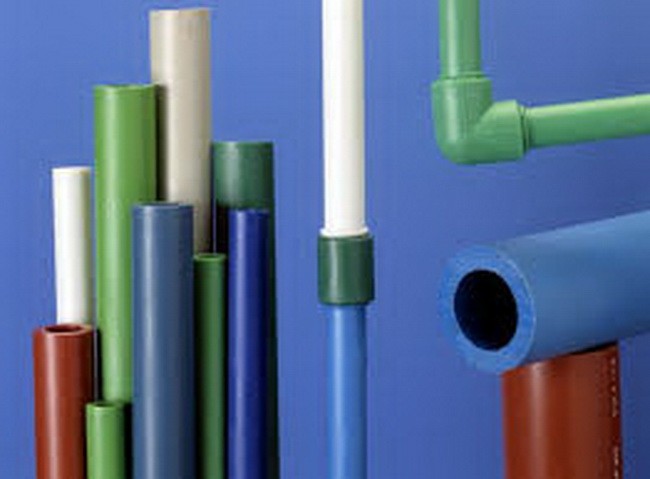

Трубы из полипропилена могут быть четырех цветов — зеленые, серые, белые и черные. Отличаются характеристиками только черные — они имеют повышенную стойкость к ультрафиолету и используются при прокладке по грунту. Все остальные имеют схожие характеристики и прокладываются в помещениях или закапываются в грунт.

По назначению полипропиленовые трубы бывают следующих видов:

Как для холодной, так и для горячей воды есть трубы с разными характеристиками. Отображается это в маркировке:

• PN10 используются исключительно в системах холодного водоснабжения (до +45°C) с низким давлением (до 1 МПа). Имеют небольшую толщину стенок. Для многоэтажек не подходят.
• PN16. Часто маркируются как универсальные, но чаще используют для холодной воды — выдерживают нагрев среды до +65°C и давление до 1,6 МПа.
• PN20. Толстостенные трубы, которые могут транспортировать среду с температурой до +80°С, выдерживают давление до 2 МПа. Используются при разводке горячей воды и системы отопления.
• PN25. Это армированные полипропиленовые трубы (фольгой или стекловолокном). За счет наличия армирующего слоя часто имеют меньшую толщину стенок, чем PN20. Температура нагрева среды — до +95°C, давление — до 2,5 МПа. Применяются для горячего водоснабжения и отопления.

Все они выпускаются разных диаметров — вплоть до 600 мм, но в квартирах и частных домах используются, в основном, размером от 16 мм до 110 мм. Обратите внимание, что указывается внутренний диаметр, так как толщина стенок может быть разной.

Что такое сварка полипропиленовых труб

Полипропилен отличается повышенной жесткостью, и, для создания систем требуемой конфигурации, используются фитинги из того же материала. Это различные уголки, тройники, обходы, переходники, муфты и т.п. С трубами они соединяются при помощи пайки. Этот процесс называют еще сваркой, но суть его не меняется: два элемента разогреваются до температуры плавления и, в горячем состоянии, соединяются друг с другом. При правильном выполнении, соединение получается монолитным и служит ничуть не меньше, чем сами трубы.

Для соединения полипропилена с металлами есть комбинированные фитинги, в которых одна часть сделана из металла и соединяется при помощи резьбового соединения, а вторая — полипропиленовая — сваривается.

Чем паять

Сварка полипропиленовых труб происходит при помощи специального устройства, которое называют паяльником или сварочным аппаратом. Это небольшая металлическая платформа, внутри которой находится электрическая спираль, разогревающая поверхность. Из-за такой конструкции этот агрегат еще называют утюгом.

Для соединения двух элементов, сращиваемые поверхности нагревают до температуры плавления (+260°). Чтобы разогреть элемент на нужную глубину, на сварочную платформу устанавливаются две разные металлические насадки с тефлоновым покрытием:

Два соединяемых элемента одновременно надеваются на соответствующие насадки, выдерживаются определенный промежуток времени (несколько секунд), затем соединяются. Так происходит сварка полипропиленовых труб.

Как сваривать

Конструкции паяльников для полипропиленовых труб немного отличаются, но принципы работы с ними общие. Есть две основные модели — с плоской платформой или цилиндрическим нагревателем. При нормальном качестве, работают и те и другие, разницы практически нет. Кому что удобнее, то и выбирают.

Так выглядит хорошо сделанное соединение в разрезе — как единое целое

Подготовительные работы

Перед началом работы надо разогреть паяльник, но тут не все так просто. Порядок его подготовки таков:

• Сначала на платформу устанавливаются насадки подходящего диаметра.
  • В отверстие в платформе продевается шпилька, на нее надеваются с двух сторон дорн и гильза, затягиваются гайками с двух сторон.
  • Если нагревательный элемент в виде трубки, для него насадки продают закрепленными на пластине. Пластину надевают на нагревательный элемент, затягивают крепежный болт.
• На регуляторе выставляется требуемая температура нагрева. Для полипропиленовых труб температура сварки составляет +260°C. Именно ее выставляем на регуляторе, включаем в сеть.
• Дожидаемся сигнала набора заданной температуры. В некоторых моделях есть звуковой сигнал, но, в основном, загорается или гаснет светодиод (в разных моделях по-разному).

Паяльник к работе готов. Но надо еще подготовить трубы и фитинги. Первое условие качественной сварки — ровный срез. Разрез должен быть строго вертикальным, без заусенец и сдиров. Такой срез можно получить используя специальные ножницы. Они имеют снизу две широкие губки, фиксирующие трубу на месте, а режущая часть находится сверху.

Второе условие хорошей пайки ПП труб — чистые, сухие, обезжиренные детали. Если хотите, чтобы водопровод или отопление служили долго и не текли, эту процедуру пропускать не стоит. Срез трубы и фитинг очищают при помощи спирта или воды с моющим для посуды. Затем дожидаются, пока все высохнет, и только после этого начинают процесс пайки.

Как долго греть

При сварке полипропилен необходимо нагреть строго до требующейся температуры. Перегрев и недогрев значительно снижают качество шва. Слишком перегретая и размягченная труба просто не вставится в фитинг, а недостаточно разогретый материал не сплавится.

Время нагрева зависит от диаметра труб, температуры воздуха и указано в таблице.

Вообще паять можно при +5°C, но данные приведены для +20°C. При более жаркой погоде время выдержки элементов на паяльнике сокращают на 30-60 секунд, при более холодной — увеличивают.

Обратите внимание, на колонку «глубина» сварки в таблице. Эта отметка ставится на трубе. До нее надо будет вдавить ее в фитинг. При этом перед кромкой фитинга образуется небольшой валик расплавленного пластика. Это и будет означать, что шов сделан верно.

Еще одна колонка требует пояснения — «время сварки». Это время, на которое надо сдавить и зафиксировать свариваемые элементы.

Вообще, если попробовать вставить холодную трубу в фитинг, она должна заходить с большим трудом — наружный диаметр трубы слегка больше внутреннего диаметра фитинга. Это сделано намеренно, для обеспечения некоторого излишка материала, из которого и образуется валик на шве. Чтобы сварка полипропиленовых труб была надежной, лучше все комплектующие брать одной фирмы. Так гарантировано размеры будут совпадать. В противном случае, надо примерять — чтобы фитинг не «проскакивал», а натягивался с трудом.

Технология

Как уже говорили, при сварке полипропиленовых труб, их и фитинги надо очистить, обезжирить и высушить. И только после этого можно начинать паять.

Такая подготовка подходит для всех типов труб, кроме армированных фольгой. В этом случае после того, как отрезали нужный кусок, срез зачищают до фольги специальным устройством — шейвером. В него вставляется труба и несколько раз проворачивается. При этом снимается верхний слой пластика, после чего можно обезжиривать и паять.

После того, как поверхность высохнет, на трубе рисуют метку, отмечая расстояние на которое надо вдавить ее в фитинг (проще всего тонким маркером или остро отточенным простым карандаошом).

Пайка полипропилена пошагово

Одно замечание: сразу после окончания сварки, осмотрите насадки на паяльнике. Если есть остатки материала, они удаляются мягкой, безворсовой, нелиняющей (белой) тканью. Оставлять пластик на паяльнике нельзя — следующий фрагмент прилипнет, отдирать будет сложно. Нельзя чистить насадки с применением абразивов -покрытие у них тефлоновое, царапаются легко. А даже микроскопические царапины приведут к тому, что фрагмент на паяльнике (утюге), залипнет.

Работать, кстати, лучше в нитяных перчатках — меньше ожогов будет.

Перед вводом системы в эксплуатацию, ее надо проверить. Делают это при помощи опрессовки. Что это такое, и как ее делать, читайте тут.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте

Как перейти с железной трубы на полипропилен.

Хотите отремонтировать или заменить коммуникации, выполненные из полимерных труб? Согласитесь, что совсем неплохо сэкономить на вызове мастера, выполнив сборку нового трубопровода самостоятельно. Но вы не знаете, как можно соединить отдельные элементы системы между собой и что для этого понадобится.

В представленной нами статье подробно описана технология сварки полипропиленовых труб – своими руками соединить их сможет любой начинающий сантехник. Мы расскажем, что нужно учитывать, как пользоваться паяльником для состыковки пластиковых элементов. Подскажем, в каких случаях применяются другие методы.

В помощь начинающему мастеру мы подобрали подробные видеролики, демонстрирующие пошаговый процесс выполнения сварки полипропилена, и фото-иллюстрации.

Одним из неоспоримых достоинств полимерных труб является простота сборки.

Монтаж элементов можно производить практически везде: прокладывать открытым способом на стенах либо размещать скрыто под полом.

Если сварка водопроводных труб из полипропилена произведена правильно, то собранная система исправно прослужит без ремонта не один десяток лет

Полимерные трубы выпускаются диаметрами от 20 до 110 мм. Для бытовых целей чаще всего используются изделия размером 20/25/32/40 мм. Область из применения определяет показатель номинального давления материала.

В маркировочной надписи он обозначается буквами «PN» :

• PN 10 – выбирают для обустройства холодного водоснабжения.
• PN 16 – используют для холодной воды, но с более высоким напором, а также при обустройстве системы «теплый пол».
• PN 20 – изделия, единственным ограничителем которых является температурный режим транспортируемой через них жидкостей. Он не должен превышать отметки в 75 °С.
• PN 25 – универсальные изделия, применяемые для обустройства как «холодных», так и «горячих» систем, температура которых достигает отметки в 90 °С.

В продаже можно встретить полимерные изделия, оборудованные дополнительным армированием.

Армированные изделия применяют для прокладки на длинных участках в условиях, где необходимо снизить линейное расширение, возникающее при колебаниях температуры

Главной особенностью полимерных труб является невозможность их изгиба.

Поэтому все изменения траектории прокладываемой магистрали осуществляются только из прямых участков, соединенных между собой вспомогательными фурнитурными элементами:

• крестовины – для возможности ответвления основного потока;
• тройники – размножители потоков;
• муфты – для соединения труб на прямом участке;
• отводы – для изменений направления трубопровода.

Фитинги могут быть оснащены вплавленной металлической резьбой, которая дает возможность соединять полимерный трубопровод с металлическими элементами.

Чтобы швы получались максимально прочными и герметичными, важно обеспечивать точное совпадение диаметров состыковываемых элементов

При выборе вспомогательных элементов следует брать за основу два параметра: внутреннее сечение изделий и толщину их стенок. Эти параметры должны соответствовать техническим характеристикам используемых полипропиленовых труб.

Способы соединения полимерных труб

При состыковке труб, выполненных из полимерных материалов, в зависимости от условий монтажа применяют один из двух способов:

1. Пайка – предполагает разогрев и состыковку расплавленных концов элементов.
2. Без пайки – предполагает соединение труб посредством компрессионных фитингов либо же путем реализации так называемой «холодной» сварки.

Второй способ монтажа удобен в том плане, что для его реализации нет необходимости задействовать специальное оборудование. Все работы можно выполнить с использованием простого инструмента – обжимного ключа.

Инструменты для соединения

Основной инструмент, используемый для соединения пластиковых труб – утюг для сварки. Это своеобразный паяльник, работающий от сети в 220В. Принцип работы устройства довольно прост. Роль нагревательного элемента утюга выполняет сварочный ТЭН, помещенный в металлический кожух.

Он прогревает до заданной температуры плиту, которая накаляет насадки. За поддерживание оптимальной температуры насадок отвечает терморегулятор. Пайке и типичным ошибкам, допускаемым при состыковке полипропиленовых труб, посвящена , с которой мы советуем ознакомиться.

Утюг представляет собой компактный и легкий сварочный прибор, оборудованный посадочными местами под размещение гильзы для труб и дорна для фасонных изделий

В комплекте к утюгу идут нагревающие насадки стандартных размеров. Накаляясь до определенной температуры, они размягчают пропилен до вязкости, которая обеспечит герметичное соединение элементов.

Насадки подбирают в зависимости от диаметра используемых труб:

• 20-й размер – для труб диаметром в полдюйма;
• 25-й – для изделий диаметром 0,75 дюйма;
• 40-й – для элементов сечением 1,25 дюйма.

Поскольку стоимость такого сварочного аппарат довольно высока, а использовать его приходится не так уже часто, нет смысла приобретать оборудование. Инструмент лучше взять на день-два в аренду.

Для высококачественной нарезки и подготовки свариваемых участков лучше всего использовать специальный предназначенный для этого инструмент – . С его помощью можно получить ровный, гладкий и красивый срез.

Роль режущего элемента трубореза выполняет лезвие из нержавеющей стали; для удобства использования инструмент оснащен прорезиненной рукояткой

За неимением трубореза работу можно выполнить болгаркой или ножовкой по металлу. Единственное – на месте среза после таких инструментов остается бахрома. Но ее не составит труда удалить, зачистив полосой наждачной бумаги.

Помимо основных инструментов для проведения работ потребуются также:

• угольник;
• строительная рулетка;
• простой карандаш или маркер.

Планируя соединять трубы методом «холодной» сварки, необходимо заранее приобрести термоактивный клей, изготовленный на основе полиэфирной или эпоксидной смолы, либо же его термопластичный аналог, произведенный на основе каучука.

Основные этапы технологии пайки

Ключевыми условиями успешного монтажа водопроводной или из полимеров являются тщательный расчет требуемого материала и грамотно выполненная сварка элементов.

Этап #1 - расчет материала и комплектующих

Чтобы облегчить себе работу, минимизировав тем самым ошибки при монтаже, первым делом необходимо начертить схему будущей системы, указав на ней число поворотов и разветвлений. При просчете количества труб к каждой длине отрезка следует прибавить по 25-40 мм, затрачиваемых на «провар».

Цена на полимерные изделия и необходимые для их монтажа фасонные элементы невелика, а потому на случай бракованных паяных пар, которые нередко возникают на первых порах работы, есть смысл сделать небольшой запас

Если вам еще не приходилось сваривать полипропиленовые трубы, опытные специалисты рекомендуют и вовсе приобрести несколько отрезков труб для предварительной тренировки. Такие затраты и по цене выйдут недорого и позволят избежать грубых ошибок при монтаже системы.

Особенностью является возрастание коэффициента линейного расширения под действием высоких температур.

Как результат: при нагревании или возрастании давления внутри системы трубы удлиняются и с течением времени начинают провисать. Чтобы предупредить это явление, при прокладке участков длиной свыше 4-5 метров потребуется также задействовать компенсаторы.

Компенсаторы представляют собой «П»-образные соединительные элементы, внешне напоминающие завернутые петли, которые обеспечивают надежность системы в процессе ее эксплуатации

Компенсаторы устанавливают как на горизонтальные, так и на вертикальные участки, монтируя их между двумя неподвижными опорами. При необходимости можно приобрести и компенсаторы особой модификации, которые могут устранять линейное расширение на угловых сгибах трубопровода.

Выясним, как правильно сваривать полипропиленовые трубы, чтобы в местах соединений не было протечек.

Этап #2 - пайка элементов трубопровода

Вкратце суть технологии сварки заключается в том, что под действием высокой температуры концы состыковываемых элементов разогревают и путем плотного прижатия друг к другу соединяют.

Для создания прочного соединения при выполнении пайки саму трубу прогревают с внешней стороны, а задействуемые при ее состыковке вспомогательные элементы – с внутренней. На рисунке порядок выполнения действий: 1 – размечаем; 2 – прогреваем нужное количество секунд; 3 – соединяем 2 отрезка между собой; 4 – выдерживаем рекомендованное количество секунд до охлаждения

Перед началом работ отрезанные на указанную длину куски труб избавляют от неровностей и заусениц. Если в трубе предусмотрена прослойка внутреннего или внешнего фольгирования, ее необходимо предварительно зачистить торцевателем, оснащенным хорошо заточенными и отрегулированными ножами.

При выполнении зачистки с использованием торцевателя трубу необходимо заглубить в инструмент до упора.

Работу по сварке пластиковых труб своими руками выполняют в такой последовательности:

1. Подключают к электропитанию с тем, чтобы разогреть оборудование до оптимальной температуры в 260-270 °С.
2. Подлежащие соединению отрезки труб одновременно надевают на насадки, обеспечивая максимально ровное вхождение. Эту работу следует выполнять быстро и уверенно.
3. Выдержав указанное в инструкции время, пока фитинги и концы труб расплавятся, извлекают элементы из нагревательных насадок.
4. Состыковывают расплавленные концы между собой, аккуратно вжимая друг в друга в течение 15-20 секунд.
5. Скрепленные детали оставляют в статичном положении с тем, чтобы шов полностью остыл, а соединение стало монолитным.

Определить продолжительность нагрева можно из прилагаемой к оборудованию инструкции или воспользовавшись приведенной ниже таблицей.

Продолжительность нагрева для достижения полной полимеризации состыковываемых элементов зависит от диаметра изделий и толщины их стенок

Пренебрегать указанными в таблице требованиями по времени нагрева нельзя. Недостаточный прогрев не способен обеспечить надежное соединение. Чрезмерное перегревание приведет к тому, что полипропилен «потечет», а детали деформируются.

Как следствие: на внутренней поверхности сварных швов образуются выступы, которые значительно уменьшат диаметр трубопровода.

Чтобы иметь возможность контролировать глубину вхождения отрезков в нагревательный элемент, снизив тем самым вероятность дефекта, на их концах желательно предварительно сделать засечки. Условные обозначения: 1 – прогревание двух отрезков полипропиленового трубопровода; 2 – своевременно снятие труб с паяльника; 3 – соединение двух элементов между собой; 4 – на трубе отмечена глубина состыковки для выполнения правильного соединения

После завершения полимеризации и застывания, на которое уходит около 20 секунд, стык готов. По такой же технологии спаивают все последующие узлы до победного конца, пока система отопления или не будет полностью собран.

Температурные параметры проведения приведены в статье, с которой самостоятельным домашним мастерам следует обязательно ознакомиться перед стартом работ.

Типичные ошибки при монтаже

Основные ошибки, которые допускают начинающие мастера при работе с полимерными изделиями:

1. Нагревание деталей . В момент нагревания детали должны располагаться в максимально ровном положении. Малейшее смещение может негативно повлиять на эксплуатационные параметры всей сантехнической системы.
2. Состыковка полимеризованных концов . Выполняя надавливание расплавленных концов элементов нельзя проворачивать детали вокруг своей оси. Это может привести к тому, что шов получится недостаточно прочным.
3. Корректировка соосности . При состыковке элементов допускается лишь легкая корректировка их соосности, продолжительность процедуры которой не более 1-2 секунд.

Еще один важный момент: выполняя впаивание фитингов с арматурой, необходимо обязательно учитывать расположение вентилей, обеспечивая им свободный полный ход.

Нагретый полипропилен остывает настолько быстро, что уже через час с момента завершения монтажа в систему можно смело подавать воду

Если после состыковки элементов в качестве какого-либо шва возникли сомнения, место соединения лучше вырезать и заново переделать.

Устранение дефектов лучше выполнить на этапе монтажа конструкции, поскольку заменить протекающий стык в запущенной системе гораздо проблематичнее.

Сборка элементов без применения пайки

Применение компрессионных фитингов и современных клеевых составов дает возможность выполнять монтаж полипропиленовых труб качественно, быстро и при минимальных материальных вложениях.

Вариант #1 - установка компрессионного фитинга

Для реализации этого способа соединения потребуется приобретение компрессионных фитингов и задействование обжимного ключа.

Компрессионные фитинги оснащены уплотнительными зажимными кольцами, выполняющих роль демпферов при возникновении ударных импульсных нагрузок (в отличие от простых накидных гаек)

Монтаж компрессионного фитинга включает три основных этапа:

1. На обрезанный под прямым углом и зачищенный от заусениц конец трубы надевают синюю гайку. При размещении обжимного кольца белого цвета ему необходимо придать такое положение, при котором утолщенная часть была направлена к хвостовой части трубы.
2. Трубу вставляют в фитинг до упора, продвигая на максимум зажимное кольцо.
3. Закручивают синюю гайку, «наживляя» ее сначала вручную, а затем дожимая с помощью ключа.

Для сборки компрессионных фитингов не требуется наличия специальных знаний и навыков. Изделия поставляются в продажу полностью готовыми к монтажу. Их установку можно выполнять при любых температурных условиях.

Вариант #2 - склеивание элементов

Клеевой способ применяют для сборки водопровода, по которому планируется транспортировать только холодную воду. Чтобы применить метод «холодной» сварки, потребуется задействовать «агрессивный» клеевой состав типа LN-915.

Клей способен растворять поверхности состыковываемых деталей на одну треть, создавая тем самым условия для холодной диффузионной сварки

Чтобы защитить кожу рук от случайного попадания состава и «разъедания» его действующими компонентами, манипуляции по склеиванию лучше выполнять в защитных перчатках.

Последовательность действий при склеивании изделий:

1. Проверяют соответствие углов среза состыковываемых участков и помечают карандашом места для склеивания.
2. Зачищают и обезжиривают подлежащие соединению концы труб.
3. На торцы труб и область раструбов фитингов равномерным слоем наносят клеящий состав.
4. Отрезы трубы вставляют в отверстия фитинга, ориентируясь на сделанные карандашом отметки. Конструкцию выдерживают в зафиксированном положении в течение трех минут, после чего салфеткой удаляют излишки составов.
5. Соединенные элементы выкладывают на ровную поверхность и оставляют на 5-6 часов до полного высыхания.

Запускать воду для проверки качества склеивания можно лишь через сутки после завершения монтажа.

При реализации этой важно соблюдать два основных условия: температурный и влажностный режим. Все работы нужно выполнять при температуре воздуха от +5, +35 °С. Осуществляя склеивание в условиях жаркой погоды, работу следует выполнять максимально оперативно с тем, чтобы клей не успел высохнуть до завершения монтажа.

Выводы и полезное видео по теме

О тонкостях процессов пайки и склеивания труб можно узнать из следующих видеороликов:

Видео #1. Как правильно паять трубы:

Видео #2. Сборка водопровода без пайки:

Работы по самостоятельной состыковке полипропиленовых труб даже у начинающего мастера не должны вызвать особых сложностей. Нужно лишь четко и добросовестно выполнять все технологические нормы. И тогда собственноручно собранный трубопровод будет радовать вас беспроблемной работой.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Задавайте вопросы по спорным моментам, делитесь информацией, которая может быть полезна посетителям сайта. Оставляйте посты с собственным мнением, размещайте фотоснимки по теме статьи.

Необходимые инструменты и материалы

Многие считают, что сварка полипропиленовых труб предполагает наличие особых профессиональных навыков и специального оборудования. Однако на практике технология сварки довольно проста, и работа по монтажу труб вполне может быть выполнена своими руками. Тем более что сегодня на просторах Интернета может быть без проблем найдена детальная инструкция, фото и видео.

Перед рассмотрением технологии, оборудования и процесса сварки полипропиленовых труб своими руками следует отметить, что единого стандарта у современных производителей нет. Другими словами, на трубы и прочее оборудование у каждого производителя свой собственный стандарт.

Поэтому лучше всего приобретать полипропиленовые трубы и фитинги от единого производителя. В таком случае может гарантироваться соблюдение технологии сварки полипропиленовых труб отопления или водоснабжения, и в результате будет получено действительно качественное, надежное и долговечное соединение.

Что касается инструментов, то здесь самым важным является сварочный аппарат для монтажа полипропиленовых труб. Именно сварочный аппарат и осуществляет разогрев труб, когда производится их соединение.

Разумеется, можно купить сварочный аппарат для сварки полипропиленовых труб, тем более что на современном рынке представлен большой ассортимент данной продукции, и выбрать подходящий по цене и возможностям паяльник не составит особого труда. Можно пойти и более экономным путем – попросить сварочный аппарат у своих знакомых.

Если таких знакомых у вас нет, и вы вынуждены приобретать сварочный аппарат, то стоимость такого паяльника составит порядка 3-4 тыс. рублей. Конечно, есть и более дорогостоящие варианты паяльников. В данном случае стоимость сварочного аппарата зависит не только от качества самого утюга, но и от того какие насадки для сварки полипропиленовых труб идут с ним в комплекте. Фото бюджетного сварочного аппарата показано ниже.

Кроме паяльника для выполнения сварки полипропиленовых труб потребуются:

1. Инструмент для резки полипропиленовых труб. Это может быть специальный труборез. Цена такого трубореза зависит от диаметра полипропиленовых труб, которые можно с его помощью резать. В крайнем случае, если нет трубореза, лучшее решение – использовать обыкновенную ножовку по металлу.
2. Шейвер. Шейвер – инструмент, который используется для снятия верхнего слоя алюминиевого покрытия полипропиленовой трубы. Если ведется работа с неармированными трубами, необходимость в таком оборудовании отпадает. Фото шейфера отображено ниже:

1. Маркер. Маркер можно выбрать любого цвета. Здесь главное, чтобы с его помощью вы могли быстро и аккуратно произвести все необходимые разметки.
2. Инструмент для удаления фаски. Стоимость такого инструмента не очень высока, и если вы хотите в полной мере соблюсти технологию сварки полипропиленовых труб — лучше его приобрести. Распространенная ошибка мастеров, выполняющих пайку своими руками – обработка фасок напильником или аналогичным инструментом. Важно понимать, что напильником действительно правильно обработать фаски полипропиленовых труб невозможно.
3. Жидкость для обезжиривания полипропиленовых труб. Бензин использовать не рекомендуется. Лучше всего отдать предпочтение мягким тампонам, пропитанным спиртом.

Технология сварки

Перед началом работ по самостоятельной сварке полипропиленовых труб отопления составляется детальный план создаваемой магистрали. На чертеже указываются не только прямолинейное прохождение трубы, но и все повороты и разветвления.

Таким образом вы определитесь не только с требуемым количеством полипропиленовых труб, но и с требуемым количеством фитингов. Если трубопровод отопления выполняется в жилой квартире, следует промерять длину всех труб от мест их ввода до мест их вывода к потребителям.

Трубы лучше всего купить с определенным запасом, особенно если вы выполняете монтажные работы своими руками. То же самое касается и фитингов для соединений труб отопления. Некоторый запас необходим для того, чтобы в случае если сварка того или иного отрезка не получилась с первого раза, у вас была возможность произвести работу повторно.

Помните, что технология сварки полипропиленовых труб под температурой подразумевает создание неразъемного соединения, и в случае неправильно выполненного монтажа разъединить и перепаять такое соединение не представляется возможным – весь монтаж придется делать поновой.

Следует обратить внимание, что если производится монтаж трубопровода для подачи горячей воды, необходимо выбрать трубы с алюминиевым армированием. Применять неармированные полипропиленовые трубы для горячего водоснабжения или отопления не рекомендуется.

Работа по сварке труб своими руками производится на полу. Сложные отрезки трубопроводов, например, предназначенные для обхода каких-либо квадратных элементов помещения, удобнее всего монтировать на столе.

Технология сварки полипропиленовых труб выглядит следующим образом:

1. Прежде всего при помощи трубореза или ножовки по металлу отрезается необходимый отрезок трубы. Длина трубы должна соответствовать длине, указанной вами на предварительно подготовленном чертеже. При выполнении резки очень важно, чтобы каждый рез имел прямой угол, как это отображено на фото.

1. После резки труб включают аппарат для сварки: выставляют требуемую температуру и в нагревательный элемент устанавливают и закрепляют соответствующую тефлоновую гильзу. О достижении утюгом рабочей температуры будет свидетельствовать зажигание сигнальной лампочки, как это показано на фото ниже.

1. На свариваемых трубах при помощи шейвера производится снятие фасок на 1/3 от толщины трубы. Кроме этого удаляется алюминиевый армирующий слой, если он присутствует, и заусеницы на внутренних стенках трубы. Очень важно произвести эту работу максимально качественно и аккуратно, поскольку, как свидетельствует практика, неправильная подготовка труб – наиболее частая ошибка при монтаже.

1. На разогретую до требуемой температуры гильзу, установленную в паяльнике, с одной стороны одевается фитинг, а с другой стороны — труба. Время разогрева этих деталей можно отыскать в соответствующей инструкции. Время прогрева паяльником напрямую зависит от диаметра соединяемых труб. Как правило, для надежного соединения достаточно 6-7 секунд.

1. После прогрева до определенной температуры труба с фитингом снимается с гильзы, и в обратную сторону фитинга вставляется вторая полипропиленовая труба. Данная операция производится как можно быстрее. При этом само соединение должно выполняться максимально ровно и без вращений. Вся процедура сварки полипропиленовых труб должна занимать не более 4 секунд.

Полученное в результате работы сварное соединение набирает прочность на протяжении 4-5 минут. Опускать место соединения в холодную воду с целью резкого снижения температуры шва запрещено. В таком случае нарушается технология сварки полипропиленовых труб, что приводит к существенному снижению прочности сварки.

Холодная сварка

Инструкция по сварке полипропиленовых труб холодным способом имеет много схожего с традиционной технологией соединения. Главное отличие и преимущество холодного способа заключается в том, что вместо специфического оборудования в виде сварочного аппарата используется специальный клей. Цена такого клея относительно невысока, да и работать с ним очень просто, что позволяет самостоятельно произвести монтаж полипропиленовых труб при создании систем водоснабжения или отопления.

Сама технология соединения холодной сваркой выглядит следующим образом:

1. Подготавливаются соединяемые трубы. При этом в процессе резки учитываются углы наклона, повороты и прочие особенности будущего трубопровода.

1. Места реза должны иметь строго прямой угол. При этом заусеницы на внешних и внутренних стенках труб должны быть удалены, как показано на фото ниже.

1. На предварительно обезжиренные стыкуемые стороны труб наносят клеевую смесь. Нанесение клея должно осуществляться равномерно, как представлено на фото.

1. Быстрым движением торец одной трубы соединяется с торцом второй трубы. В соединенном состоянии трубы удерживаются на протяжении 15 секунд. Трубы удерживаются максимально ровно, как это показано на фото.

Полной прочности соединение набирает примерно по истечении 60-ти минут с момента приклеивания. Подавать воду в трубопровод до полного затвердения клеевого соединения категорически не рекомендуется, поскольку в таком случае вследствие воздействия большого напора воды надежность монтажа может быть нарушена.

Также стоит обратить внимание на тот факт, что, несмотря на невысокую цену и доступность холодной сварки, не рекомендуется использовать такой тип соединения при создании трубопроводов для горячей воды. Для трубопроводов отопления и горячей воды самым лучшим вариантом будет использовать сварочное оборудование – паяльник с соответствующими насадками.

Для выполнения действительно качественной и надежной сварки полипропиленовых труб очень важно полностью соблюдать инструкцию от производителя клеевой смеси, особенно если вы выполняете сварку полипропиленовых труб своими руками и не имеете соответствующих навыков и опыта.

Сварка армированных труб

Основное отличие обыкновенных полипропиленовых труб от армированных заключается в наличии дополнительного защитного слоя из тонкого алюминия. Благодаря такому армированию существенно повышается стойкость трубы к повышенным температурам и негативному воздействию химически агрессивных веществ. Это позволяет использовать такие полипропиленовые трубы для создания трубопроводов отопления, горячего и холодного водоснабжения.

Технология сварки полипропиленовых труб для отопления практически полностью идентична технологии соединения неармированных труб. Исключения только в работе по зачистке торцов труб. В частности, в случае пайки обыкновенных полипропиленовых труб их зачистка при помощи шейвера не обязательна, поскольку и без этой операции спаивание происходит вполне качественно.

Если же речь идет о монтаже армированных труб своими руками, то алюминиевый слой должен быть снят достаточно глубоко для того, чтобы обеспечивалось надежное соединение полипропилена. Снятие армированного слоя с полипропиленовой трубы показано на фото ниже.

Выбираем аппарат для сварки полипропиленовых труб

По большому счету аппарат для сварки полипропиленовых труб — редко используемый инструмент и в большинстве случаев, даже если вы решили смонтировать трубопровод отопления или подвода воды самостоятельно, приобретать его не совсем целесообразно. Тем не менее, если вы настоящий мастер, не любите просить необходимое вам оборудование и привыкли делать все работы по дому самостоятельно, лучше все же купить утюг для сварки полипропиленовых труб.

Какой выбрать аппарат для сварки полипропиленовых труб? Конечно, здесь многое зависит от цены, которую вы готовы заплатить, и тех работ, которые вам необходимо произвести. Так, например, если вы не планируете заниматься сваркой труб профессионально, вы вполне можете выбрать какой-либо бюджетный, маломощный сварочный аппарат. Обычно цена такого оборудования не очень велика, и оно широко представлено на рынке строительных инструментов.

В комплектацию большинства бюджетных сварочных аппаратов входит минимальное количество насадок под самые распространенные диаметры полипропиленовых труб. Если же необходимо произвести сварку труб большего диаметра, необходимые насадки придется купить дополнительно. Такие насадки имеются в продаже и продаются поштучно, поэтому вы без проблем можете выбрать и приобрести именно ту насадку, в которой нуждаетесь. Фото различных по диаметру насадок:

Кроме комплектации насадок очень важно обратить внимание на наличие в паяльном утюге регулятора температуры. В данном случае следует помнить, что сварка соединений осуществляется при температуре порядка 260 ˚С. Соответственно и температура сварки полипропиленовых труб должна быть не меньше 260 ˚С.

Что касается более дорогих вариантов сварочных аппаратов, то такое оборудование, как правило, имеет в своей комплектации расширенный набор насадок и целый перечень вспомогательного оборудования. Так, например, кроме самого утюга и набора насадок различного диаметра, в комплектацию могут быть включены труборез, шейвер, инструмент для снятия заусенец, рулетка.

Разумеется, с таким набором сварка полипропиленовых труб своими руками будет производиться гораздо более быстро и качественно по сравнению с такой же сваркой труб, но только с применением обыкновенного бюджетного сварочного аппарата

Если коснуться вопроса, где же лучше выбрать и купить паяльник для сварки полипропиленовых труб – в Интернет-магазине или в строительном супермаркете — то дать однозначный ответ на данный вопрос невозможно. Главное здесь не только цена и комплектация паяльника, но и производитель и качество его продукции. Помните, что слишком дешевые по цене сварочные аппараты зачастую оказываются абсолютно непригодными для сварки полипропиленовых труб, и даже если вы будете строго соблюдать инструкцию сварки полипропиленовых труб, герметичное и долговечное соединение получить не удастся.

Пошаговая инструкция по сварке вварных седел

Технология сварки в седлах применяется в случаях, когда на том или ином участке трубы отопления или водоснабжения необходимо сделать отвод без лишних разрезов и каких-либо других изменений трубопровода. На практике сварка в седлах осуществляется путем сверления отверстия в трубе и последующего монтажа фитинга на место этого отверстия. Для такой сварки полипропиленовых труб требуется все тоже сварочное оборудование – паяльник с насадками.

Инструкция работы по сварке вварных седел выглядит следующим образом:

1. Прежде всего определяются с местом, где требуется вварить седло. Данное мероприятие следует выполнять особо внимательно, ведь в случае если не правильно выбрать место последующей вварки придется переваривать значительный участок трубы.

1. В месте расположения будущего ответвления сверлится отверстие. Сверло должно быть специальное, для работы с полипропиленовыми трубами. После сверления в полученном отверстии выбираются заусеницы и прослойка алюминия, если ведется работа с армированными трубами. Работу по снятию заусениц удобно производить инструментом для удаления фасок, как это отражено на фото.

1. На аппарат для сварки устанавливается насадка, и сварочный аппарат разогревается до температуры 260 ˚С.

1. Перед началом работы место сварки должно быть тщательно очищено и обезжирено.

1. Сварочный аппарат с насадкой устанавливается в отверстие. При этом штуцер утюга устанавливается в отверстие до тех пор, пока инструмент не достигнет внутренней стенки трубы. Далее штуцер вварного седла устанавливают в нагреваемую гильзу до упора седла в свод нагревателя, как это показано на фото. Свариваемые детали разогреваются нагревательным оборудованием на протяжении 30 с.

1. После извлечения сварочного аппарата штуцер варочного седла быстро вставляют в разогретое отверстие. Седло прижимают максимально ровно, без вращений и пошатываний, как это отражено на фото ниже.

1. Выжидают 15 секунд до начального затвердения сварного шва. Полной прочности сварной шов набирает по истечении 10 минут. После затвердения в седло могут ввариваться прочие соединительные детали и трубы. На фото ниже показано затвердевшее ввареное седло.

Частые ошибки и погрешности

Для максимальной наглядности рассмотрим те основные ошибки, которые допускают мастера при сварке соединений полипропиленовых труб.

Ошибка №1. Недостаточная температура разогрева утюга. Недостаточная температура нагрева паяльника существенно ухудшает качество сварного соединения.

Ошибка №2. Недостаточное время выдержки паяльника при пайке трубы. Напомним, что время, необходимое для разогревания свариваемых деталей, указывается в инструкции.

Ошибка №3. Передержка паяльника, вызывающая чрезмерное размягчение полипропилена и, как следствие, приводящая к деформации всего сварного шва. В случае такой ошибки при сварке полипропиленовых труб своими руками сварное соединение получается негерметичным и недолговечным. Фото неправильного соединения отражено ниже.

Ошибка №4. Чрезмерно долгое состыкование свариваемых деталей. При такой ошибке не достигается плотная состыковка полипропиленовых элементов и невозможно их плотное соединение. Особенно это опасно в случае создания системы отопления, ведь впоследствии в месте ненадежного соединения может быть прорыв.

Ошибка №5. Использование некачественных фитингов и труб. Помните, что откровенно дешевые по цене материалы не могут гарантировать получение в итоге долговечного и надежного трубопровода. Лучшие материалы, лучшие сварочные аппараты, насадки и вспомогательное оборудование дешево стоить не могут.

Расценки

В большинстве случаев фирмы, занимающиеся монтажом полипропиленовых трубопроводных систем, не указывают точной цены за свои услуги. В принципе ничего удивительного в этом нет, ведь окончательная цена сварки полипропиленовых труб напрямую зависит от сложности работ, количества необходимых сварных соединений, используемых труб и фитингов. Также расценки зависят и от срочности выполнения монтажных работ. Поэтому точных расценок на сварку полипропиленовых труб нет и быть не может.

Тем не менее, если для вас непонятна технология сварки, вы не хотите выискивать сварочное оборудование, вам не хочется самому производить монтаж полипропиленового трубопровода, и вы решили обратиться за помощью к опытным специалистам, ориентировочные цены на их услуги следующие.

Примерные расценки на услуги по сварке полипропиленовых труб

Как можно заметить сварка полипропиленовых труб достаточно недешевое удовольствие. Поэтому если бюджет вашего ремонта ограничен, имеет смысл потратить немного времени, почитать инструкции, посмотреть фото процесса и выполнить монтаж своими руками. Порой гораздо интереснее выполнить ту или иную работу самому, чем доверять ее специалистам.

1. Перед тем как начинать монтаж труб своими руками вникните в теорию всего процесса. Почитайте соответствующие инструкции, посмотрите фото и видео о работе паяльника и самом процессе осуществления сварки.

1. Перед тем как собирать трубопровод отопления или подачи воды и, в частности, выполнять сварку полипропиленовых труб лучше всего немного потренироваться. Выполнив один-два сварочных соединения своими руками, вы поймете суть процесса и приобретете некоторую уверенность в своих возможностях. Именно это поможет вам не допустить серьезных ошибок при работе со сварочным аппаратом и исключить какие-либо ошибки непосредственно в процессе сварки полипропиленовых труб.

1. Нежелательно использовать трубы и фитинги от разных производителей. Как уже упоминалось немного выше, единый стандарт отсутствует, и трубы от разных производителей вполне могут иметь и разную температуру плавления. Соответственно в таком случае и произвести качественную сварку паяльником будет невозможно. Поэтому лучше всего выбирать трубы и фитинги от одного производителя. При этом при покупке следует хотя бы визуально самому проверить качество приобретаемого товара.

1. В случае если на том или ином участке полипропиленового трубопровода его необходимо соединить с существующей металлической трубой, используйте специальные фитинги, в которых предусмотрены вставки с резьбой. На фото ниже отображен фитинг с резьбовой вставкой.

1. Обычные полипропиленовые трубы могут использоваться исключительно для подвода холодной воды. В случае, если сваривается система отопления или система подачи горячей воды, допускается использование только трубы с армированной алюминиевой прослойкой. Распространенная ошибка при выполнении сварки своими руками – использование обыкновенных полипропиленовых труб, которые не способны выдержать высокую температуру.

1. Если полипропиленовые трубы планируется спрятать в стену, то какие-либо строительные работы в данном направлении должны выполняться исключительно после детальной проверки всей системы и всех соединений на герметичность.

1. Если вы выполняете работу по сварке соединений своими руками и желаете немного ускорить процесс, можно установить на паяльнике температуру порядка 280 ˚С. Повышать температуру сварочного аппарат до большего уровня не рекомендуется, ведь в таком случае полипропилен переплавляется, и получить качественное соединение не возможно.

Холодная сварка труб большого размера: видео

Для большего понимания технологии сварки полипропиленовых труб своими руками предлагаем вам посмотреть небольшое видео. Такой пример работы гораздо более информативен по сравнению с фотоснимками.

Видео по монтажу

Напоследок еще одно видео о монтаже полипропиленовых труб своими руками.

Статьи по теме:

В процессе ремонта старый трубопровод все чаще заменяют полипропиленовыми трубами. Это обусловлено их износоустойчивостью, долгим сроком службы и несклонностью к коррозии. Простота и легкость монтажа дает возможность заменить водопровод, отопление или канализацию своими руками. Достаточно иметь специальный сварочный аппарат, комплект фитингов и сами трубы.

Как сваривать полипропиленовые трубы своими руками

Технология сварки полипропиленовых труб называется муфтовой, или раструбной. Соединение труб происходит не стык в стык, а с помощью фитингов – дополнительных проводников, которыми при температуре 260 градусов спаивают края труб.

Нарезка и обработка пластиковой трубы

При монтаже пластикового трубопровода возникает необходимость обрезать полипропиленовые трубы посередине или с концов, чтоб подогнать их по размеру и состыковать друг с другом. Существует несколько способов нарезки - для каждого требуется отдельный инструмент:

1. Труборез аккумуляторного типа – представляет собой ножницы, снабженные электрическим приводом. Высокая скорость обрезки - их главное преимущество. На каждую трубу вы потратите около 5 секунд. Минус – ограничения в диаметре нарезаемой заготовки.
2. Труборез роликового типа – принцип действия инструмента напоминает работу закаточного ключа для консервации. Срез инструментом получается ровным, без рваных краев. Им делают несколько оборотов вокруг трубы, потом подкручивают ролик из твердых сплавов и проворачивают еще несколько раз. Минус – невозможность применения, если труба прилегает вплотную к стене и ее нельзя снять.
3. Профессиональные ножницы для разрезания труб из пластика – состоят из верхнего острого ножа и нижнего держателя. Пользоваться приспособлением легко – отметив нужную длину на трубе, кладете ее между лезвиями и обрезаете. Край будет ровный, без крошки и обрывков.
4. Электрический лобзик – способ удобный, но может дать небольшой скос, поэтому трубку режут, несколько раз проворачивая.
5. Болгарка любой мощности – обрезают пластик, не оказывая сильного давления, используют диск по металлу.

После обрезки торец полипропиленовой трубы обрабатывают шлифовальной шкуркой, чтобы удалить все возможные заусенцы и зацепки.

Как подготовить сварочный аппарат

1. Сварочный аппарат должен быть установлен на специальной подставке – струбцине.
2. Убедитесь, что контактные поверхности аппарата не имеют загрязнений. Если на них прилипли лишние частицы или пыль – тефлоновый слой очистите грубой тканью, смоченной в спирте.
3. На датчике температуры выставьте 260 градусов.
4. Подсоедините аппарат для сварки к электросети и нажмите кнопку включения.
5. Нагревание происходит не более чем за 15 минут, в зависимости от окружающей температуры воздуха.

Температура пайки и время нагрева деталей. Таблица

После нарезки и разметки трубы готовы к сварке. Можно приступать к следующему этапу – нагреву деталей.

Инструкция «Как правильно варить пластиковые трубы»

В начале работы определитесь, в каком месте будет смонтирован трубопровод. Предварительно составьте план, чтобы избежать сваривания узлов на весу или в труднодоступных местах. Гораздо легче собрать конструкцию из полипропиленовых труб на столе, чтобы потом, не прилагая особых усилий, закрепить ее в отведенном месте.

1. Включить аппарат и разогреть его до рекомендованной температуры. Если его используете в первый раз - после нагревания подождите еще 5 минут перед началом рабочего процесса.
2. В сварочную насадку одновременно вставьте фитинг и конец пластиковой трубы. Они должны быть размещены в одной плоскости. Учитывая диаметр трубы, добавляем температуру и держим указанное в таблице время.
3. Когда элементы нагрелись, их вынимают из сварочного аппарата и моментально соединяют. Затем неподвижно удерживают в течение рекомендованного времени.
4. Сразу после остывания трубопровод можно использовать по назначению.

После спайки узел проверяют на проходимость, продув его воздухом или пустив через него воду.

Видео урок «Пайка полипропиленовых труб»

Технология сварки труб из ПВХ полипропилена

Работа с полипропиленовыми трубами требует соблюдения некоторых рекомендаций. Правильно установленное соединение герметичное и выдерживает высокое давление.

Сварка при отрицательных температурах

Сложно получить хорошее качество сварки при низких температурах. Производители труб из полипропилена не рекомендуют проводить сварочные работы при температуре воздуха ниже +5 градусов. При температуре ниже 0 пластик становится хрупким, спайка может быть негерметичной. Это приведет к протечкам или разрыву трубопровода. В холодное время года место, где проводится сварка, прогревают – устанавливают палатку с тепловой пушкой.

Можно ли варить изделия разных производителей?

Изготовители пластиковых труб делают акцент на то, что полипропиленовые изделия разных торговых марок спаивать нельзя. Трубы и фитинги разного производства могут отличаться по нескольким параметрам:

• допуском на диаметры;
• скоростью размягчения;
• цветовыми оттенками.

Попытка совместить разные по техническим характеристикам материалы приводит к трудностям при монтаже и становится причиной брака всей конструкции.

Стыковая сварка изделий большого диаметра

При прокладке магистралей сварка пластиковых труб большого диаметра (от 63 мм) производится стык в стык. Данный способ базируется на нагревании и расплавлении торцов труб, и их последующем соединении с достаточным усилием.

Важно, чтобы концы заготовок были идеально ровными. Это дает возможность получить спайку максимальной прочности, неразъемную и способную работать под высоким давлением.

Раструбная пайка соединений фитинг-трубопровод

Полипропиленовые трубы диаметром до 40 см варят специальным прибором ручного типа. Состоит из центрирующего устройства и насадок для фиксации заготовок. Концы отрезанного участка трубы зачищают напильником или шлифовальной бумагой. Аппарат разогревают, в него загоняют детали будущего трубопровода и спаивают. Все движения делают быстро и четко, пока материал разогрет до нужного состояния.

Обратите внимание, что при раструбной, или муфтовой спайке наружный диаметр трубы должен быть больше внутреннего диаметра не разогретого фитинга.

После сваривания выдерживают время, отведенное на охлаждение, не двигают и не переворачивают элементы во избежание деформации.

Как варить армированные трубы (плюс видео инструкция)

Армированные трубы применяют в системах отопления, прокладке «теплого пола» и горячего водоснабжения. Перед тем, как приступить к работе с участием армированных полипропиленовых труб, его подготавливают – зачищают алюминиевый слой шейвером. Это необходимо для того, чтобы в процессе эксплуатации при соприкосновении с водой алюминиевая фольга не разрушалась и конструкция не давала протечек.

Фитинг имеет такой размер, в который может войти труба без верхних слоев.

Сварка пластиковых труб промышленным феном

Промышленный фен для сварки полипропиленовых труб используют в нескольких случаях:

• для соединения двух отрезков трубы;
• для изготовления фасонной детали;
• для монтажа колена из отдельных элементов.

При пайке пластика строительный фен снабжают отражателем – насадкой со специальным покрытием, к которому не будет прилипать расплавленный материал.

Установив фен на поверхности стола, настраивают его на минимальный поток воздуха. Насадку нагревают до определенной температуры и прижимают к ней торцы обеих пластиковых заготовок. Сразу после размягчения полипропилена трубы соединяют друг с другом.

В таком положении совмещенные детали держат до 30 секунд. Этого времени хватает, чтобы они слиплись и затвердели.

В результате сварки строительным феном соединение получается прочное и надежное.

Сварка труб в неудобном месте

На прямых трубных прогонах паять трубы значительно легче, чем в труднодоступных местах. Во избежание неприятных моментов в процессе монтажа системы трубопровода лучше всего собирать его на поверхности стола. Бывают случаи, когда спаять трубы нужно в неудобном месте – возле батареи, под потолком, у стены или на углах. При самостоятельном монтаже без еще одной пары рук не обойтись.

Приступать к сварке узла на весу можно, когда все элементы трубопровода собраны. Обычно она требуется при присоединении элементов конструкции к батареям, вводов водоснабжения. Тут обязательно нужен помощник, который будет удерживать сварочный аппарат, пока вы соединяете детали. Если напарник обладает определенными навыками, выполнять манипуляции можно по очереди.

Юлия Петриченко, эксперт

Все движения должны быть точными и быстрыми, а если появилось малейшее искривление – замените элемент. Важно соблюдать постоянную температуру, перегревание труб из пластика при соединении в местах с ограниченным доступом приводит к потере ими формы и проблемам с дальнейшим монтажом.

Видео «Как варить трубы полипропиленовые в труднодоступных местах»

Нюансы пайки полимерных труб своими руками

Существует масса моментов, которые следует учитывать при работе с полипропиленовыми трубами. Их несоблюдение приводит к снижению качества соединения фитингов и трубок, протеканию и закупорке системы.

8 ошибок при сварке пластиковых труб

1. Отклонение от правил монтажа пп изделий. Если труба введена в фитинг не до упора и между их стенками образуется зазор, то обычные нагрузки для такого соединения могут оказаться слишком высокими, что неизбежно приведет к протечкам.
2. Сильный нажим при соединении элементов. При введении расплавленного края трубы в фитинг давление должно быть минимальным. Прилагаемое чрезмерное усилие приводит к образованию оплыва пластика внутри трубы, ее закупорке или снижению проходимости.
3. Неправильно подобранный материал. Конструкция из пластиковых труб низкого качества даже при умелом монтаже будет недолговечна. Приобретайте полипропиленовые изделия только у проверенных поставщиков и хорошей торговой марки.
4. Соединение труб разных производителей. Независимо от качества пластиковых труб, соединять элементы, изготовленные разными производителями, нельзя.
5. Удаление оплывов в процессе сварки. Делать это не рекомендуют – любое движение до застывания пластика приведет к еще большей его деформации.
6. Медленный темп работы. Полипропилен после разогрева остывает за считанные секунды, поэтому очень важно не отвлекаться и точными движениями за положенное время сцепить детали.
7. Загрязненный сварочный аппарат. Перед началом работы тефлоновая поверхность прибора должна быть проверена и по необходимости очищена от прилипших остатков пластика или грязи.
8. Остаток жидкости в трубе. Нельзя допустить попадания в трубу воды, при нагревании капли превратятся в пар, и соединение потеряет прочность.

При работе с полипропиленовыми трубами помните, что разогретый материал имеет очень высокую температуру. Примите меры предосторожности: наденьте робу и толстые перчатки, чтобы уберечь кожные покровы в случае попадания горячего пластика.

Ни один ремонт и строительство не обходятся без монтажа пластиковых трубопроводов. Выполняйте все работы согласно инструкциям и полипропиленовые трубы будут служить долго и надежно.

А как вы устанавливаете ППР трубы? Ждем ваших советов в комментариях.

Многие задаются вопросом, как сваривать и какие ошибки при сварке полипропиленовых труб можно допустить? Ответы на эти вопросы изложены в настоящей статье. Для установки и ремонта водопроводных и отопительных систем используются не только металлические элементы, но и детали из различного вида пластмасс: полипропилена, или . В настоящее время эти материалы пользуются популярностью: их монтаж можно с лёгкостью осуществить своими руками, не прибегая к услугам специалистов. Сварка полипропиленовых труб (сварка ппр) обладает рядом преимуществ:

• Трубы из не подвержены процессу коррозии.
• Их стоимость ниже, чем металлических.
• Они легкие.
• Имеется несколько основных способов их монтажа.
• Быстрая сборка при работе в одиночку. С напарником работа может ускорится.
• Простые способы пайки. Соблюдая определенную последовательность действий и выполняя основные правила, готовое соединение можно получить самостоятельно.
• Длительный срок службы. Современные модели изделий из полипропилена могут служить несколько десятков лет.

Сварка труб пп: выбор инструментов

Может быть нескольких видов: ручным, полуавтоматическим или автоматическим. Последний вид будет самым дорогим по стоимости. При работе с конкретным агрегатом следует придерживаться правил, изложенных в настоящей статье, а также инструкцией к нему.

Помимо паяльного аппарата вам понадобятся:

• специальные ножницы для обрезки необходимого размера трубы из полипропилена.
• маркер для нанесения отметок на деталях.
• спиртовая жидкость для обезжиривания поверхности кромок.
• фитинги (на пример муфты).

Муфты и трубы желательно выбирать одного производителя. Если выбирать разные, существует риск того, что детали не подойдут друг другу по размеру или по составу материала.

ПП трубы подразделяются на виды в зависимости от цели и технологии использования:

• Для водопроводных систем: как холодных, так и горячих.
• Для отопительной системы, применяется специальная технология сварки полипропиленовых труб для отопления.

Также они подразделяются на разновидности в зависимости от маркировки.

• Маркировка PN 10 применяется для холодного водоснабжения температурой до 20°, а также для обогрева половых покрытий до 45°.
• Маркировка PN 16 используется для водопроводных систем с холодной водой, а также с горячей водой до 60°.
• Полипропилен маркировки PN 20 нужно покупать для горячего водоснабжения до 95°.
• Маркировка PN 25 используется для горячего водоснабжения, а также для отопления до 95°.

Сварка полипропилена и полиэтилена: отличия

• Температура плавления у пп выше, чем у полиэтилена.
• Пп – более прочный и не такой гибкий.
• Пп более тепло- и морозостойкий.

Отличия пропиленовых труб в зависимости от цвета

• Белый и серый цвета монтируются в доме, на улице их использовать запрещается. Они идеально подходят для водопроводных и отопительных систем.
• Черные цвет содержит в составе своего материала вещества, придающие дополнительную устойчивость и износостойкость. Это отличный вариант для использования в канализационных системах.
• ПП зеленого цвета применяются, как правило, для полива насаждений. Некоторые современные изделия зеленого цвета могут использоваться также для холодной воды.

Подготовка к работе

Непосредственно перед пайкой детали должны быть очищены и обезжирены с помощью специальных спиртовых растворов. На них не должно быть посторонних предметов, пыли, грязи и заусенец. Для работы нужно подготовить не только сами детали, но и само место работ: оно не должно быть грязным, пыльным, рекомендуется отсутствие посторонних людей и предметов.

Ориентировочная температура для работы с паяльником – около 260-270 градусов. Все детали нужно подготовить заранее, до нагрева оборудования до нужной температуры. Процесс соединения занимает несколько секунд. Нужно сделать за тем, чтобы детали были расположены ровно, тогда и шов получится качественным и герметичным. Точное время соединения может отличаться в зависимости от толщины детали и исправности сварочного оборудования. Следует иметь ввиду, что, если паяльник греет не очень сильно, время нагрева нужно увеличить. Не стоит приступать к работе при слабо нагретом оборудовании. Соединение может получится не герметичным. Элементы, которые планируется соединить друг с другом, должны быть нагреты одновременно.

Перегрев элементов характеризуется тем, что материал становится очень мягкий и при контакте друг с другом может деформироваться.

Таблица ниже содержит примерные показатели температуры при пайке, в зависимости от толщины детали, время сварки и остывания.

Сварка пп труб

Когда пластик расплавится, детали нужно снять с насадок паяльника и аккуратно соединить. Делать это нужно быстро. Запрещается сильно надавливать и крутить их. Держать элементы нужно ровно. Если по каким-то причинам шов получился некачественным, разъединить его уже невозможно. Можно только с помощью ножниц вырезать этот шов и спаять кромки заново.

Виды пайки пластиковых труб

Существует три разновидности соединения пластиковых деталей:

• Муфтовый.

Стыковый метод – это результат соединения расплавленных кромок. Детали фиксируются друг с другом с помощью специального сварочного аппарата для стыковой сварки.

Муфтовым называется метод пайки с использованием муфт. Муфта – это специальное устройство, предназначенное для соединения деталей друг с другом. Муфтовый метод осуществляется также с применением специального сварочного оборудования.

Метод соединения осуществляется с использованием специальных электрических муфт. Оборудование нагревает электромуфты, а точнее, спираль внутри ее. Обычно, пайка ппр труб этим методом используется, когда необходимо соединить изделия большого диаметра и/или в местах с возможностью появления сейсмической активности.

Для каждого вышеизложенного вида соединения в продаже существуют определенные виды сварочного оборудования. Существует общие правила пользования таким сварочным оборудованием, а также инструкция по сварке полипропиленовых труб конкретной моделью.

В свою очередь, подразделяется на ручной, полуавтоматический и автоматический. Ручное оборудование используется при соединении элементов, работающих под средним и низким давлением. Их управление полностью зависит от человека, его функции не автоматизированы, отсутствует возможность фиксации (протоколирования) данных. Полуавтоматическое оборудование автоматизировано, но не полностью. Обычно, речь идет о возможности протоколирования данных температуры. Автоматическое оборудование не требует контроля и управления со стороны человека. Нужно лишь задать необходимые параметры, а аппарат уже самостоятельно выберет необходимый режим сварки. Последний вид сварочного оборудования является самым дорогим, однако и самым эффективным. Он исключает возможность возникновения ошибок или брака.
