Тепловые насосы для отопления дома своими руками. Тепловой насос своими руками Теплонасосы своими руками

При планировании организации обогрева загородного дома может возникнуть вопрос о том, как сделать тепловой насос своими руками. Начинать конструирование отопительной системы следует с выбора теплоносителя. Эта проблема легко решается, если вблизи дома проходит газопровод, достаточно получить разрешительную документацию. Однако в стране немало таких районов, где газ можно приобрести только в баллонах. Топить печь — утомительно и небезопасно, а использовать электрические обогреватели слишком дорого. Решить эту проблему могут другие источники энергии. Они позволяют добывать тепло от воды, воздуха и земли. К ним и относится самодельный тепловой насос.

Виды тепловых насосов

Существует 3 вида альтернативных устройств, используемых при планировании отопления частных домов. Классифицируются они по типу источников тепла. Устройство типа «земля-вода» извлекает тепловую энергию из почвы с помощью зонда и коллектора. Теплоноситель переносит ее к насосу, откуда она отправляется в отопительную систему. Если ваш участок имеет большую площадь, целесообразно строить коллекторы ниже уровня промерзания. Зонды идеально подходят для маленьких участков. Устройство плана «воздух-вода» позволяет добывать тепло из воздуха при помощи конденсаторов и вентиляторов.

Тепловой насос «вода-вода» принимает тепло из подземных вод. При наличии пруда на участке тепло можно получать из него. Устройство перерабатывает энергию, холодная жидкость отправляется обратно. Тепловой насос «воздух-воздух» содержит хладагент, вещество, имеющее отрицательную температуру кипения. Чаще всего используют фреон из старого холодильника либо сплит-системы. Если в кондиционерах это вещество забирает тепло и отдает его окружающей среде, то в насосе оно извлекает тепло из воздуха снаружи, нагревая воздух в доме.

Принцип работы теплонасосов

В состав системы входят устройства получения, распределения тепла и сам насос. Внутренний контур прибора состоит из компрессора, работающего на электричестве, конденсатора, дроссельного клапана и испарителя. Принцип работы подобных устройств таков: незамерзающая жидкость попадает в коллектор, испаритель отдает энергию хладагенту, отчего он закипает и переходит в газообразное состояние. Компрессор повышает его давление, что приводит к нагреву. Полученная тепловая энергия с помощью конденсатора передается в систему отопления. Фреон охлаждается и переходит в жидкое состояние. Говоря простым языком, принцип работы прибора противоположен принципу работы сплит-системы или холодильника.

Тепловые насосы потребляют намного меньше электроэнергии, чем электрические котлы. Однако монтаж такого устройства обойдется владельцу дома в кругленькую сумму. Тут возникает вопрос, а стоит ли устанавливать воздушный насос в доме? При монтаже такой системы в доме большой площади затраты окупаются за 1-2 года. Кроме того, устройство можно применять в качестве кондиционера в жаркое время, в этом случае горячий воздух из дома посредством теплообменника выводится наружу.

Мощность прибора рассчитывается в зависимости от теплопотерь здания. Перед монтажом теплонасоса необходимо выполнить теплоизоляцию крыши, стен и пола. Для отопления помещений старой постройки требуется устройство мощностью 75 Вт/м², для более современных домов — 50 Вт/м², для домов, построенных с применением новейших теплосберегающих технологий, — 30 Вт/м². Подобные установки следует вносить в проект строящихся зданий. Наиболее безопасным для окружающей среды считается теплонасос «земля-воздух», не выбрасывающий в атмосферу такие опасные вещества, как углекислый и угарный газ, соединения свинца. Опасность возгорания при правильной изоляции проводов практически отсутствует. Конструкция тепловых насосов предполагает защиту от перегрева деталей, приводящего к воспламенению. Как сделать тепловой насос для отопления дома своими руками?

Инструкция по строительству теплового насоса

Не каждый владелец дома располагает достаточной для покупки и подключения теплового оборудования суммой. Однако можно сделать прибор для отопления дома самостоятельно. Его можно построить из имеющихся в наличии деталей или приобрести б/у запчасти. Перед монтажом подобной тепловой системы в старом доме следует проверить состояние электропроводки. Приобретите компрессор в мастерской по ремонту бытовой техники. Его монтируют на стену с помощью кронштейна. Переходим к постройке конденсатора. Его можно сделать из стальной бочки объемом не менее 100 л. Ее разрезают на 2 части, внутрь вставляют змеевик из медной трубки холодильника. Не рекомендуется использовать для этих целей тонкостенные трубки: они могут стать основной причиной поломок прибора при эксплуатации.

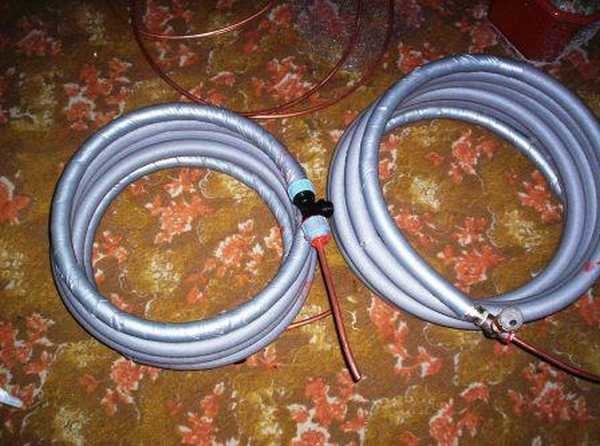

Для придания трубе требуемой формы медной трубой обматывают кислородный баллон, фиксируют положение детали с помощью строительных уголков. После установки змеевика части бочки сваривают, создав резьбовые соединения. Для изготовления испарителя можно взять пластиковую емкость объемом 70-100 л со встроенным в нее змеевиком. Подавать в устройство воду можно посредством обычных труб. Крепится система с помощью кронштейна.

Для закачки охлаждающего вещества в насос из кондиционера необходимо пригласить мастера по ремонту холодильников. Сделать это самим, не имея нужных навыков, невозможно.

После выполнения этого этапа тепловые насосы подсоединяются к устройствам получения и отдачи тепловой энергии. Процесс подсоединения устройства получения тепла зависит от вида насоса.

Заключительные моменты

При подключении приборов типа «земля-вода» без бурения скважины обойтись не получится. Необходимо пробурить отверстие глубиной 100-150 м. В него погружают специальный зонд, который подсоединяют к насосу. Тепловой насос «вода-вода» подключается так: все трубы погружаются в воду, затем аккуратно переставляются в центр водоема. В устройстве «воздух-вода» тепло добывается из воздуха, значит, при его установке не требуется выполнения сложных земляных работ. Достаточно определить место для коллектора на участке и соединить прибор с системой отопления.

Для того чтобы подключить тепловой насос «воздух-воздух» потребуется вентилятор большой мощности. Воздуховоды располагают вдоль стен, теплый воздух поступает через приточные отверстия, размещенные вблизи окон. Систему можно оснастить терморегуляторами, позволяющими в автоматическом режиме подбирать комфортную температуру в комнате. Для организации отопления с помощью такой системы потребуются следующие инструменты и материалы:

• воздуховоды;
• приточные решетки;
• крепежные элементы;
• армированный скотч;
• ножницы для резки стали.

Для передачи нагретого воздуха можно приобрести воздуховоды любого типа. Для монтажа жестких потребуются отводы, регулирующие направление воздушных потоков. Если установка насоса будет запланирована до начала строительства дома, всю систему можно спрятать под навесной потолок. В остальных случаях их скрывают с помощью элементов декора.

При установке маломощного насоса может потребоваться использование дополнительного отопительного прибора — электрического котла. Так вы сможете повышать температуру в помещении в морозные дни.

Тепловой насос — штука интересная, но дорогая. Примерная стоимость оборудования + устройства внешнего контура от 300$ до 1000$ за 1кВт мощности. Зная «рукастость» российского люда, легко предположить, что уже не один тепловой насос, сделанный своими руками, работает на просторах нашей необъятной и разноклиматической родины. И это действительно так. Чаще всего встречаются самодельные аппараты, которые изготовили «холодильщики». И это понятно, ведь тепловой насос и морозильная камера работают по одному и тому же принципу, просто система тепловых установок ориентирована на сбор тепла, а не на его отведение и компрессор используется большей мощности.

О принципе работы читайте тут.

Что может стать источником тепла для теплового насоса

Тепло для обогрева помещения можно отбирать у воздуха на улице. Но тут неминуемо возникнут сложности при эксплуатации: слишком велики колебания температуры даже среднесуточные, не говоря уже о том, что нормальную эффективность тепловой насос показывает при температуре выше 0oC. А как много регионов у нас имеют зимой такую картину? Весной, да и то не ранней, и не на всей территории, и не постоянно.

Источником тепла для вашего дома с отоплением от теплового насоса может стать любая среда

Намного более приемлемой выглядит источник тепла, расположенный в воде. Если рядом есть речка, озеро или приличной глубины пруд — это просто здорово: можно трубопровод просто утопить. Важно только чтобы там рыбаки с донками не рыбачили.

Еще один неплохой вариант — колодец. Но тут, как с колодцем: есть вероятность, что упадет уровень воды и придется вам искать другой источник. Но пока все нормально, работать будет неплохо: средняя температура воды в подземных горизонтах 5-7oC. Этого для работы теплового насоса более чем достаточно.

Вы будете, возможно, удивлены, но использовать можно и канализацию. И неплохо использовать: там температуры выше, чем в колодцах. Трубопровод можно будет разместить в сточной яме или колодце, но при условии, что весь он будет покрыт водой постоянно. И трубу нужно будет выбрать химически стойкую.

Горизонтальный подземный коллектор — дело чрезвычайно трудоемкое: снять грунт придется с нескольких соток на глубину ниже точки промерзания. Это очень большие объемы, которые в одиночку или даже с помощником не осилить. И, как показала практика, в наших климатических условиях такие системы малоэффективны: слишком суровы зимы.

С вертикальными коллекторами дело не лучше: без бурильной техники обойтись вряд ли удастся. Количество и глубина скважин зависят от грунта: разброс возможного съема тепла с метра скважины очень большой. От 25 Вт/м в сухом щебенистом и песчаном грунте, до 80-85 Вт/м во влажных щебенистых и песчаных почвах или в граните. Соответственно и разница в длине скважин в 3 раза и выше.

Вот схема отопления дома тепловым насосом. При использовании, как в описываемом примере, двух скважин и при отсутствии замкнутого контура, расстояние между двумя клодцами должно быть не менее 20 метров. И нужно учесть направление потока, чтобы холодная вода от насоса не снижала температуру в «донорской» скважине

В описываемом примере самодельного теплового насоса источник тепла — колодец с хорошей скоростью поступления воды. Вода прибывает настолько быстро, что покрывает расход на бытовые потребности и ее хватает для переноса нужного количества тепла (была рассчитана необходимая скорости подачи воды, и соответственно подобран насос). Но источником тепла для этой модификации может служить любой из описанных выше, кроме воздуха. Определившись с источником тепла, можно будет изготовить тепловой насос для отопления дома своими руками.

Тепловой насос вода-вода из компрессора кондиционера своими руками

Этот тепловой насос из кондиционера несложно изготовить своими руками, но вам понадобиться помощь хорошего мастера по ремонту холодильной техника. Для изготовления вам нужно приобрести:

Все эти составляющие с платой за работу холодильщика (за сборку и пайку, заливку фреона) составили примерно 600$. Плюс затраты личного времени на обустройство входного контура и сборку.

Теперь приступаем к изготовлению самого теплового насоса.

Уделите больше внимания виброизоляции и шумопоглощению: если устройство будет стоять в доме, они без дополнительных мер по их нейтрализации прилично действуют на нервы.

В описываемом примере воду качают из колодца. Водоносный горизонт расположен на глубине 4 метров. Один насос поднимает ее и подает в тепловой насос, во вторую скважину вода сбрасывается. Но можно организовать и замкнутый контур, тогда нужно будет рассчитать мощность циркуляционного насоса.

Это после работы «холодильщика»

Из опыта эксплуатации сделанного своими руками теплового насоса

Как показала практика использования, производительность представленного варианта не слишком высокая: 2,6-2,8. Говорить о супер эффективности данного теплового насоса не приходится: на площади 60 м2 при -5oC на улице, сам он поддерживает +17oC. Но система считалась и монтировалась под котел, радиаторы для входящей температуры +45oC больше выдать просто не могут. Система в доме работала старая и количество радиаторов не увеличено. Но пока в холода догревались печкой.

Если в конструкцию добавить регенеративный теплообменник, это повысит эффективность на 10-15%. Учитывая то, что затраты невелики можно делать. Понадобиться две медные трубки по 1,5 метра. Одна диаметром 22 мм, вторая — 10 мм. На более тонкую для увеличения площади теплообмена, наматывается 4-х жильный проводник (длина 3-4 метра, диаметр 4 мм), концы его припаиваются к трубке, чтобы не разматывались. Трубка с намотанной проволокой аккуратно вставляется в трубку большего диаметра. Ее нужно установить между компрессором и испарителем. Доработка незначительная, но довольно ощутимо повышает эффективность. Правда при определенных условиях небезопасная: в компрессор может попасть теплый фреон, что приведет к выходу его из строя.

Доработка схемы: можно добавить регенеративный теплообменник, что поднимет производительность примерно на 15-20%

Второй вариант повышения эффективности, более безопасный и не менее эффективный — встроить дополнительный теплообменник для подогрева воды или гликоля.

На что обратить внимание, если вы решили делать тепловой насос своими руками. Есть несколько вещей, о которых узнать можно только на опыте:

• Пусковые токи конкретно этой установки были очень даже приличными. Не всегда ресурсов сети хватало для запуска установки. Потому, если делать серьезную установку, лучше брать трехфазный компрессор, и подводить, соответственно, трехфазный ввод. Да, недешево, но для стабильного старта однофазного компрессора требуется электронный стабилизатор приличной мощности, что тоже дешевым не назовешь
• Тепловой насос на готовой радиаторной системе не даст нормальной температуры в помещении. Они рассчитаны на другую температуру теплоносителей, которую эти установки, тем более самодельные, дать в состоянии крайне редко. Потому или модернизируйте систему (добавив как минимум столько же секций радиаторов), или устанавливайте водяные полы.
• Если в колодце есть три кольца воды, это не значит, что дебет у него большой. Нужно знать, сколько он в состоянии давать воды при постоянном ее отборе.

Итоги

Несомненно, стоимость этого теплового насоса из кондиционера в разы ниже готовых заводских вариантов, даже китайского производства. Но нюансов тут море: нужно позаботиться об источнике тепла, и подаваемого тепла должно быть достаточно, правильно рассчитать длину теплообменников (змеевиков), установить автоматику, обеспечить гарантированное питание, и т.д. Но если вы в состоянии обо всем этом позаботиться, то это, несомненно, выгодно. Позволим дать вам совет: в первый год очень желательно иметь резервное отопление, а испытания и первый пуск лучше проводить еще летом, чтобы было время на доработку агрегата и доведение его до ума.

Фотогалерея (9 фото):

Тепловые насосы позволяют забирать рассеянную энергию из окружающей природы: воздуха, воды и земли, аккумулировать и направлять ее на отопление дома. Энергию также используют на нагрев воды для мытья или кондиционирование воздуха в помещениях. Это дает возможность экономить средства, уменьшая расход традиционных источников тепла: электричества, газа, дров. В статье мы расскажем, как сделать тепловой насос своими руками.

Что такое геотермальный насос

Для начала нужно понять, что такое геотермальный насос, и по какому принципу работает, ведь именно он является сердцем всего описываемого нами устройства.

Ни для кого не секрет, что в толще земли всегда поддерживается плюсовая температура. В таком же состоянии находится и вода подо льдом. В этой, относительно теплой среде, размещается замкнутый трубопровод с жидкостью.

Схема работы у тепловых насосов достаточно проста и основана на обратном принципе Карно:

1. Теплоноситель, продвигаясь по внешнему контуру, нагревается от выбранного источника и попадает в испаритель.
2. Там он обменивается энергией с хладагентом (обычно это фреон).
3. Фреон закипает, переходит в газообразное состояние и сжимается компрессором.
4. Горячий газ (он нагревается в пределах 35–65 o C) поступает в другой теплообменник, в котором отдает свое тепло системе отопления или горячего водоснабжения дома.
5. Остывший хладагент снова становится жидким и возвращается на новый круг.

Насос из холодильника

Основной частью системы является компрессор. Его лучше купить готовым в магазине или использовать имеющийся от холодильника или кондиционера. Все остальные компоненты – испаритель, конденсатор, трубопровод – под силу собрать самому. Энергию такой аппарат будет потреблять только на сжатие и перенос тепла, вырабатывая при этом в 5 раз больше.

Используя старый компрессор, нужно рассчитывать на то, что его срок службы может быть недолгим, а мощность системы снизится. Кроме того, мощности изношенного компрессора может не хвать для полноценной работы системы.

Некоторые умельцы пошли дальше и сделали тепловой насос из холодильника, поместив внутри него радиаторы, подогреваемые теплом земли. Внутри постоянно поддерживается плюсовая температура, которая заставляет холодильник постоянно работать, нагревая радиатор, находящимся сзади него. Используя родной радиатор, делают из него теплообменник (или изготавливают самодельный), отбирают выделяемое им тепло.

Эффективность работы такого теплового насоса подходит больше для демонстрации работы устройства, так как его КПД очень низкое. Кроме того, холодильник не рассчитан на такой режим работы и может быстро выйти из строя.

Виды тепловых насосов

Различают три типа насосов, в зависимости от источника получения тепла:

«почва-вода»

«вода-вода»

«воздух-вода»

Установка вида «почва-вода» использует теплоту недр. Температура земли на горизонтах более 20 м остается неизменной всегда, поэтому и насос может круглогодично вырабатывать нужную энергию. Вариантов монтажа два:

• вертикальная шахта;
• горизонтальный коллектор.

В первом случае бурится скважина глубиной около 50–100 м и в нее помещаются трубы с циркулирующим теплоносителем – особой незамерзающей жидкостью.

На глубине 5 м прокладывают коллекторы, по которым также движется теплоноситель. Для обогрева дома площадью 150 м 2 необходим участок не меньше 250 м 2 , причем применять его под сельскохозяйственные посадки нельзя. Допустимо только устройство декоративного газона и клумбы.

Насос «вода-вода» использует энергию воды из озер, колодцев или скважин. Некоторым удается извлекать тепло даже из стоков. Главное – чтобы не забивался фильтр и не разрушался металл.

Этот тип обычно показывает самый высокий КПД, но установить его удается не на каждом загородном участке, а на эксплуатацию грунтовых вод нужно получать разрешение. Подобные устройства больше характерны для промышленных производств.

Конструкция «воздух-вода» менее эффективна по сравнению с первыми двумя, поскольку выработка зимой значительно снижается. С другой стороны, при ее монтаже не надо ничего бурить или копать. Установка просто крепится на крыше дома.

Как уже говорилось, компрессор предпочтительнее купить готовый. Пригодна любая модель, применяемая в кондиционерах.

Все остальные составляющие собираем самостоятельно:

1. В качестве корпуса конденсатора берется нержавеющий бак емкостью около 100 л. Его разрезают пополам и внутри монтируют змеевик из медной трубки толщиной стенки не меньше 1 мм. В оболочку впаиваются резьбовые соединения для подключения к контуру. После этого части бака можно сваривать.
2. Для испарителя отлично подойдет полиэтиленовая бутыль объемом 80 л или отрезок трубы. В нее также вставляется змеевик и подводятся входы и выходы воды. Теплоносители изолируются от внешней среды поролоновой «шубой».
3. Теперь необходимо поставить всю систему, спаять трубки и залить хладагент. Количество фреона очень важно для правильной работы насоса, этот расчет лучше поручить инженеру по теплотехнике. Он же сможет окончательно подключить установку и настроить компрессор.
4. Осталось только присоединить наружный контур. Его сборка будет зависеть от типа насоса.

Вертикальная установка «почва-вода» требует скважины, в нее опускается геотермальный зонд.

Для горизонтального аппарата собирается коллектор и закапывается в землю на глубине, исключающей промерзание.

В системе «вода-вода» контур состоит из сети пластиковых труб, по которым будет протекать теплоноситель. Затем все это надо закрепить в водоеме на необходимой глубине.

Коллектор насоса «воздух-вода» выполняется также и монтируется на крыше дома или поблизости от него.

Для стабильной работы и защиты от поломки машину желательно дополнить возможностью ручного запуска компрессора на случай внезапного отключения электричества. Стоимость подобной установки достаточно высока. Еще дороже стоит заводской насос. Однако практика показывает, что приобретение окупается за несколько лет эксплуатации.

Видео

Человечество с древнейших времен «привыкло» использовать доступные природные энергоносители, которые попросту сжигаются для получения тепла или для преобразования в иные виды энергии. Научились люди применять и скрытый потенциал водных потоков – начали от водяных мельниц и дошли до мощных гидроэлектростанций. Однако то, что казалось вполне достаточным еще сотню лет назад, сегодня уже никак не может удовлетворить потребности растущего населения Земли.

Во-первых, природные «кладовые » все же не бездонны, и добыча энергоносителей с каждым годом становится все сложнее, перебираясь в труднодоступные регионы или даже на морские шельфы. Во-вторых, сжигание природного сырья всегда сопряжено с выбросами продуктов сгорания в атмосферу, что при нынешних громадных объемах таких выбросов уже поставило планету на грань экологического бедствия. Энергии гидроэлектростанций недостаточно, да и нарушение гидрологического баланса рек также влечет массу негативных последствий. Ядерная энергетика, на которую некогда смотрели, как на «панацею», после целого ряда резонансных техногенных катастроф вызывает массу вопросов, а во многих регионах планеты строительство АЭС просто запрещено законодательно.

Однако, есть и другие, практически неиссякаемые источники энергии, которые стали широко использоваться сравнительно недавно. Современные технологии позволили весьма эффективно применять для получения электричества или тепла энергию ветра, солнечного света, океанских приливов и т.п . Одним из альтернативных источников является и тепловая энергия земных недр, водоемов , атмосферы. Именно на использовании таких источников основана работа тепловых насосов. Подобное оборудования для нас пока еще входит в разряд «экзотических новинок», а в то же время именно таким способом отапливают свое жилье очень многие жители Европы – например, в Швейцарии или странах Скандинавии количество домов с подобными системами перевалило за 50%. Постепенно начинает такой вид получения тепла практиковаться и на российских просторах, хотя цены на приобретения высокотехнологичного комплекта оборудования пока выглядят очень пугающими. Но, как всегда, находятся мастера-энтузиасты, которые проявляют свои творческие способности и собирают тепловые насосы своими руками.

Публикация нацелена на то, чтобы читатель смог поближе рассмотреть принцип действия и базовое устройство тепловых насосов, узнать о тих преимуществах и недостатках. Кроме того, будет рассказано об успешных опытах создания действующих установок своими силами.

Не все об этом задумывались, но вокруг нас – немало источников тепла, которые «работают» круглогодично и круглосуточно. Для примера – даже в самые сильные холода температура подо льдом замерзшего водоема все равно остается положительной. Та же картина и при углублении в толщу грунта – ниже границы его промерзания температура практически всегда стабильна и примерно равна среднегодовой, характерной для данного региона. Немалый тепловой потенциал несет в себе и воздух.

Возможно, кого-то смутят совсем, казалось бы, невысокие температуры воды, грунта или воздуха. Да, они относятся к низкопотенциальным источникам энергии, но их главный «козырь» — стабильность, а современные технологии, основанные на законах теплофизики, позволяют даже незначительную разницу преобразовывать в необходимый нагрев. Да и, согласитесь, когда на улице зимой стоит мороз в 20 градусов, а ниже уровня промерзания грунт имеет 5 ÷ 7 градусов, то такой амплитудный перепад — уже весьма приличен.

Именно это свойство непрерывности поступления низкопотенциальной энергии заложено в схему теплового насоса. По сути, этот агрегат является устройством, который «перекачивает» и «концертирует» тепло, забираемое из неиссякаемого источника.

Можно провести некую аналогию со всем знакомым холодильником. Продукты, которые в него укладываются для охлаждения и хранения и попадающий в камеру при открытии дверцы воздух – тоже имеют не слишком высокую температуру. Но если прикоснуться к теплообменной решетке конденсатора на задней стенке холодильника, то она или очень теплая , или даже горячая.

Прообраз теплового насоса — знакомый всем холодильник, решетка конденсатора которого при работе нагревается.

Так почему бы не использовать этот принцип для нагрева теплоносителя?Конечно с холодильником аналогия не прямая – там нет стабильного внешнего источника тепла, и по большей мере тратится электроэнергия. Но в случае с тепловым насосом такой источник можно найти (организовать), и тогда это получится «холодильник наоборот » — основная направленность агрегата будет именно на получение тепла.

По какому принципу работает ?

Он представляет собой систему из трех контуров с циркулирующими по ним теплоносителями.

• В самом корпусе теплового насоса (поз . 1) размещены два теплообменника (поз . 4 и 8), компрессор (поз . 7), контур циркуляции хладагента (поз . 5), приборы регулировки и управления.
• Первый контур (поз. 1) с собственным циркуляционным насосом (поз. 2) размещен (погружен ) в источнике низкопотенциального тепла (об их устройстве будет сказано ниже). Получая тепловую энергию от внешнего бесперебойного источника (показано широкой розовой стрелкой), подогреваясь всего на несколько градусов (обычно, при использовании зондов или коллекторов в грунте или в воде – до 4 ÷ 6 ° С ), циркулирующий теплоноситель попадает в теплообменник-испаритель (поз. 4). Здесь происходит первичная передача тепла, полученного извне.
• Хладагент, используемый во внутреннем контуре насоса (поз. 5), имеет крайне низкую температуру кипения. Обычно здесь применяется один из современных, безопасных для окружающей среды фреонов, либо двуокись углерода (по сути – сжиженный углекислый газ). На вход в испаритель (поз. 6) он подходит в жидком состоянии, при пониженном давлении — это обеспечивает регулируемый дроссель (поз. 10). Особая форма входного отверстия капиллярного типа и форма испарителя способствуют практически мгновенному переходу хладагента в газообразное состояние. По законам физики, испарение всегда сопровождается резким охлаждением и поглощением окружающего тепла. Так как этот участок внутреннего контура расположен в одном теплообменнике с первым контуром, то фреон отбирает тепловую энергию от теплоносителя, одновременно охлаждая его (широкая оранжевая стрелка). Охлажденные теплоноситель продолжает циркуляцию, и вновь набирает тепловую энергию из внешнего источника.
• Хладагент уже в газообразном состоянии, перенося переданное ему тепло, попадает в компрессор (поз. 7), где под воздействием сжатия его температура резко поднимается. Далее, он попадает в следующий теплообменник (поз. 8), в котором расположен конденсатор и трубы третьего контура теплового насоса. (поз. 11).
• Здесь происходит полностью противоположный процесс – хладагент конденсируется, переходя в жидкое состояние, при этом отдавая свой нагрев теплоносителю третьего контура. Далее, в жидком состоянии при высоком давлении он проходит через дроссель, где давление снижается, и цикл физических превращений агрегатного состояния хладагента повторяется вновь и вновь.
• Теперь переходит к третьему контуру (поз. 11) теплового насоса. Ему через теплообменник (поз. 8) предается тепловая энергия от разогретого компрессией хладагента (широкая красная стрелка). Этот контур имеет собственные циркуляционный насос (поз. 12), которые обеспечивает движение теплоносителя по трубам отопления. Однако намного разумнее использовать еще и аккумулирующую, тщательно изолированную буферную емкость (поз. 13), в которой будет накапливаться переданное тепло. Накопленный запас тепловой энергии расходуется уже для нужд отопления и горячего водоснабжения, расходуясь постепенно, по мере надобности. Подобная мера позволяет подстраховаться на случай перебоев в электропитании или использовать более дешевый ночной тариф на электроэнергию, необходимую для работы теплового насоса.

Если устанавливается буферный аккумулирующий бак, то к нему уже подводится контур отопления (поз . 14) с собственным циркуляционным насосом (поз . 15), обеспечивающим перемещение теплоносителя по трубам системы (поз . 16). Как уже говорилось, может быть и второй контур, который обеспечивает подачу горячей воды для бытовых нужд.

Тепловой насос не может работать без электропитания – оно требуется для функционирования компрессора (широкая зеленая стрелка), да и циркуляционные насосы во внешних контурах также потребляют электроэнергию. Однако, как уверяют разработчики и производители тепловых насосов, потребление электричества несопоставимо с получаемым «объемом » тепловой энергии. Так, при правильной сборке и оптимальных условиях эксплуатации, часто ведется разговор о 300 и более процентах КПД, то есть при одно затраченном киловатте электричества тепловой насос может дать «на-гора» 4 киловатта тепловой энергии.

На самом деле подобное утверждение о КПД несколько некорректно. Законы физики никто не отменял, и КПД выше 100% — такая же утопия, как и « perpetummobile » — вечный двигатель. Речь в данном случае идет о рациональном использовании электричества в целях «перекачки» и преобразования энергии, поступающей из неиссякаемого внешнего источника. Здесь уместнее использовать понятие СОР (от английского «coefficient of performance» ) что в русском языке чаще называется «коэффициентом преобразования теплоты». В этом случае, действительно, могут получиться значения, превышающие единицу:

CO Р = Q п / А , где:

CO Р – коэффициент пр еобразования теплоты;

Q п – количество тепловой энергии, полученное потребителем;

А – работа, выполненная компрессорной установкой.

Существует еще один нюанс, про который часто просто забывают – определенного расхода энергии для нормального функционирования насоса требует не только компрессор, но и циркуляционные насосы во внешних контурах. Потребляемая мощность у них, конечно, значительно меньше, но, тем не менее , ее тоже можно учесть, а этого часто в маркетинговых целях просто не делается.

Полученное суммарно количество тепловой энергии может расходоваться:

1 – оптимальное решение – это система теплых водяных полов. Как правило, тепловые насосы дают «подъем » температуры до уровня примерно в 50 ÷ 60 ° С – это достаточно для подогрева пола.

2 – горячее водоснабжение дома. Обычно в системах ГВС температура на таком уровне и поддерживается – около 45 ÷ 55 °С .

3 – а вот для обычных радиаторов такого нагрева будет явно недостаточно. Выход – увеличивать количество секций или же использовать специальные низкотемпературные радиаторы. Помогут решить вопрос и отопительные приборы конвекционного типа.

4 – одно из важнейших достоинств тепловых насосов – возможность их переключения на «противоположный» режим работы. В летнее время такой агрегат может выполнять функцию кондиционирования воздуха – отбирая тепло из помещений и перенося его в грунт или водоем .

Источники низкопотенциальной энергии

Какие же источники низкопотенциальной энергии способны использовать тепловые насосы? В этой роли могут выступать горные породы, грунт на различной глубине, вода из естественных водоемов , или подземных водоносных горизонтов, атмосферный воздух или теплые воздушные потоки, отводимые из зданий или от промышленных технологических комплексов.

А. Использование тепловой энергии грунтов

Как уже говорилась, ниже уровня промерзания почвы, характерного для данного региона, температура грунта отличается стабильностью в течение всего года. Это и используется для работы тепловых насосов по схеме «грунт – вода ».

Принципиальная схема отбора энергии «грунт — вода»

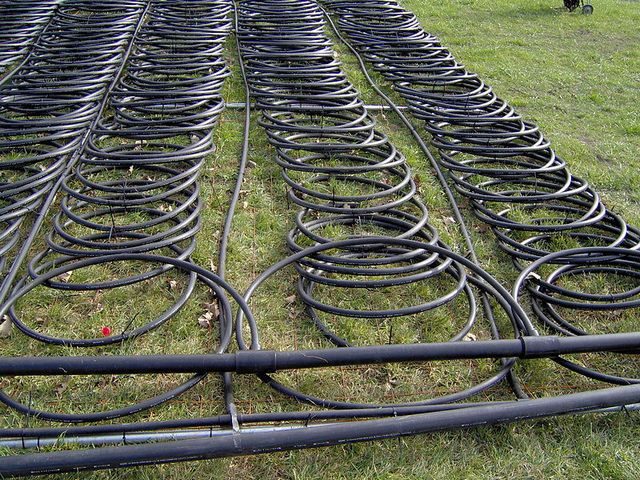

Для создания такой системы готовятся специальные поверхностные тепловые поля, на которых снимаются верхние слои грунта на глубину порядка 1,2 ÷ 1, 5 метров . В них укладывают контуры, выполненные из пластиковых или металлопластиковых труб диаметром, как правило, 40 мм. Эффективность съема тепловой энергии зависит от местных климатических условий и от общей протяженности создаваемого контура.

Ориентировочно, для средней полосы России, можно оперировать следующими соотношениями:

• Сухие песчаные грунты – 10 Вт энергии с одного погонного метра трубы.
• Сухие глинистые грунты – 20 Вт/м.
• Влажные глинистые грунты – 25 Вт/м.
• Глинистая порода с высоким расположением грунтовых вод – 35 Вт/м.

При всей кажущейся простоте такого теплообмена, способ отнюдь не всегда является оптимальным решением. Дело в том, что он предполагает очень значительные объемы земляных работ. То, что выглядит простым на схеме – значительно сложнее в практическом исполнении. Посудите сами – для того, чтобы «снять» с подземного контура даже всего 10 кВт т епловой энергии на глинистом грунте потребуется порядка 400 метров трубы. Если еще учитывать обязательное правило, что между витками контура должен быть интервал никак не меньше 1, 2 метров , то для укладки будет необходим участок площадью 4 сотки (20 × 20 метров).

Закладка поля для отбора тепла из грунта — чрезвычайно масштабная и трудоемкая задача

Во-первых, далеко не у всех есть возможность выделить такую территорию. Во-вторых, на этом участке полностью исключаются какие-либо постройки, так как велика вероятность повреждения контура. И в-третьих – отбор тепла из грунта, особенно при некачественно проведенных расчетах , может не пройти бесследно. Не исключен эффект переохлаждения участка, когда летнее тепло не сможет полностью восстановить температурный баланс на глубине залегания контура. Это может негативно сказаться на биологическом балансе в поверхностных слоях почвы, и в итоге некоторые растения просто не будут расти на переохлаждённом участке – такой своеобразный локальный эффект «ледникового периода».

Б. Тепловая энергия из скважин

Даже небольшой размер участка не будет препятствием для организации забота тепловой энергии из пробуренной скважины.

В качестве источника низкопотенциального тепла — глубокая скважина

Температура грунта с увеличение глубины становится только стабильнее, а на глубинах свыше 15 — 20 метров прочно стоит на 10-градусной отметке, увеличиваясь на два ÷ три градуса на каждые 100 м погружения. Причём , эта величина – абсолютно не зависит от времени года или капризов погоды, что делает именно скважину самым стабильным и предсказуемым источником тепла.

В скважины опускается зонд, представляющий собой U-образную петлю из пластиковых (металлопластиковых) труб с циркулирующим по ним теплоносителем. Чаще всего делается несколько скважин глубиной от 40 ÷ 50 и до 150 метров, не ближе 6 м одна от другой, которые связываются или последовательно, или с подключением к общему коллектору. Теплоотдача грунта при таком расположении труб – значительно выше:

• При сухих осадочных породах – 20 Вт/м.
• Каменистые грунтовые слои или насыщенные водой осадочные породы – 50 Вт/м.
• Твердые горные породы, обладающие высокой теплопроводностью – 70 Вт/м.
• Если повезло, и попался подземный водоносный горизонт – порядка 80 Вт/м.

При недостаточности места или при сложностях в глубоком бурении из-за особенностей грунта может выполняться несколько наклонных скважин лучами из одной точки.

Кстати, в том случае, если скважина приходится на водоносный горизонт со стабильным дебетом, то иногда применяют открытый контур первичного теплообмена. При этом вода закачивается насосом с глубины, участвует в теплообмене, а затем, охлажденная , сбрасывается во вторую скважину того же горизонта, на расположенную на определенном расстоянии от первой (это вычисляется при проектировании системы). Одновременно может быть организован и водозабор для бытовых нужд.

Основной недостаток скважинного способа отбора тепла – высокая стоимость бурильных работ, которые провести собственными силами, не располагая соответствующим оборудованием, очень сложно или попросту невозможно. Кроме того, бурение скважин часто требует разрешительных документов от органов природонадзора . Кстати, и использование прямого теплообмена с обратным сбросом воды в скважину тоже может оказаться запрещенным .

Можно ли самостоятельно пробурить скважину?

Безусловно, это чрезвычайно сложная задача, однако есть технологии, позволяющие при определённых условиях выполнить ее самостоятельно.

О том, как можно – в специальной публикации нашего портала.

В. Использование водоемов в качестве источников тепла

Расположенный поблизости от дома водоем достаточной глубины вполне может стать неплохим источником тепловой энергии. Вода даже зимнее время под верхней коркой льда остается в жидком состоянии, и ее температура выше нуля – это и нужно тепловому насосу.

Ориентировочная теплоотдача с контура, погруженного в воду – 30 кВт/м. Значит, чтобы получить отдачу в 10 кВт, потребуется контур порядка 350 м .

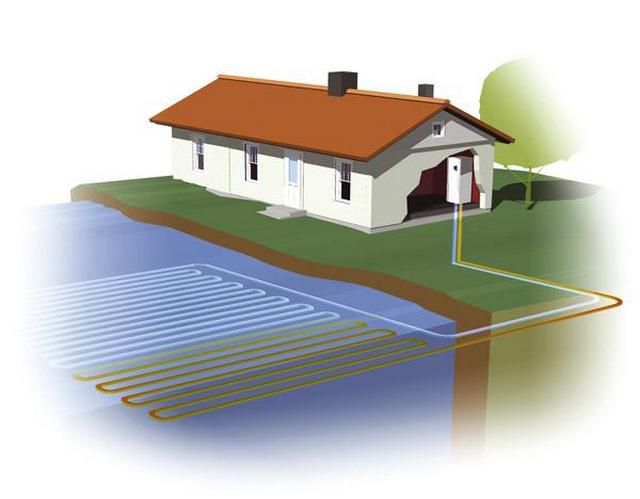

Такие контуры-коллекторы монтируются на суше из пластиковых труб. Затем они перемещаются в водоем и погружаются на дно, на глубину не менее 2 метров, для чего привязываются грузы из расчета 5 кг на 1 погонный метр тр убы.

Затем выполняется термоизолированная прокладка труб к дому и подключение их к теплообменнику теплового насоса.

Однако, не следует думать, что любой водоем в полной мере подойдет для подобных целей – опять же, понадобятся весьма сложные теплотехнические расчеты . Например, небольшой и недостаточно глубокий пруд или мелкая тихая речушка мало того, что могут не справиться с задачей бесперебойной подачи низкопотенциальной энергии – их можно попросту переморозить вообще до дна, убив тем самым всех обитателей водоема .

Достоинства водяных источников тепла – нет необходимости в буровых работах, до минимума сводятся и земляные – только выкапывание траншей к дому для укладки труб. А как недостаток можно отметить малую доступность для большинства домовладельцев просто из-за отсутствия водоемов в разумной близости от жилья.

Кстати, в целях теплообмена нередко используют стоки – у них даже в холода достаточно стабилизированная положительная температура.

Г. Забор тепла из воздуха

Тепло для обогрева жилья или для горячего водоснабжения можно брать буквально из воздуха. На таком принципе работают тепловые насосы «воздух – вода» или «воздух – воздух ».

По большому счету – это тот же кондиционер, только переключенный на режим «зима». Эффективность такой системы обогрева очень сильно зависит и от климатических условий региона, и от капризов погоды. Современные установки хотя и рассчитаны для работы даже при очень низких температурах (до – 25, а некоторые – даже до – 40 ° С ), но коэффициент пр еобразования энергии при этом резко падает, рентабельность и целесообразность подобного подхода сразу начинают вызывать кучу вопросов.

Но зато такой тепловой насос вообще не требует никаких трудоемких операций – чаще всего его первичный теплообменный блок устанавливается или на стене (крыше) здания, либо в непосредственной близости от него. Его, кстати, практически нельзя отличить от внешнего блока сплит-системы кондиционирования.

Такие тепловые насосы часто используют в качестве дополнительных источников тепловой энергии для отопления, а в летнее время – в роли теплогенератора для горячего водоснабжения.

Применение подобных тепловых насосов в полне оправдано для рекуперации – использования вторичного тепла, например, на выходах вентиляционных шахт (каналов). Так установка получает достаточно стабильный и высокотемпературный источник энергии – это широко применяется на промышленных предприятиях, где постоянно имеются источники вторичного тепла для его утилизации.

В системах «воздух-воздух» и «воздух – вода» первичного контура теплообмена вообще нет. Вентиляторы создают воздушный поток, который обдувает непосредственно трубки испарителя с циркулирующим по ним хладагентом.

Кстати, существует целая линейка тепловых насосов DХ – типа (от английского «direct exchange» , что означает «прямой обмен»). В них тоже , по сути, отсутствует первичный контур. Теплообмен с источником низкопотенциального тепла (в скважинах или в слое грунта) проходит сразу в медных трубах, заполненных х ладагентом. Это, с одной стороны , дороже и сложнее в исполнении, но зато позволяет существенно уменьшить и глубину скважин (достаточно одной 30-метровой вертикальной или нескольких наклонных до 15 м ), и общую площадь теплообменного горизонтального поля, если оно расположено под верхним слоем грунта. Соответственно, можно говорить и о большем коэффициенте преобразования, и в целом – эффективности теплового насоса. Но вот только и медные теплообменные трубы намного дороже пластиковых и сложнее в монтаже, и стоимость хладагента значительно выше, чем обычного теплоносителя-антифриза.

А как устроен кондиционер, и можно ли его смонтировать самостоятельно?

Уже говорилось, что по базовому принципу действия кондиционер и тепловой насос – практически «близнецы», но в «зеркальном отображении».

Подробнее об устройстве и основных правилах – в специальной публикации портала.

Видео: полезная информация по теории и практике использования тепловых насосов

Общие достоинства и недостатки тепловых насосов

Итак, можно подвести определенную черту в рассмотрении тепловых насосов, акцентировав в нимание на их основных, мнимых и действительных, достоинствах и недостатках.

А. Высокая экономичность и общая рентабельность такого типа отопления.

Об этом уже упоминалось выше – в продуманной и правильно смонтированной системе, при оптимальных условиях эксплуатации, можно рассчитывать на получение 4 кВт т епловой энергии взамен потраченного 1 кВт – электрической.

Все это будет справедливым лишь в том случае, если жилье получило самое высококачественное утепление. Это, безусловно, касается любых систем отопления, просто эти «магические цифры» в 300% в большей мере показывают важность надежной термоизоляции.

По регулярным расходам на потребляемые энергоресурсы тепловые насосы стоят на первом месте в плане экономичности, несколько опережая даже дешевый сетевой газ. При этом следует учесть и то, что отпадает необходимость подвоза и складирования топливных запасов— если речь идет о колах на твердом или жидком топливе.

Б. Тепловой насос может стать высокоэкономичным основным источником отопления и горячего водоснабжения.

Этот вопрос также уже затрагивался. Если в доме в качестве основного источника обогрева в помещениях используются , то тепловой насос соответствующей мощности такую нагрузку должен «потянуть». Для большинства же привычных радиаторов температура в 50 ÷ 55 градусов будет явно недостаточна.

Особо стоит упомянуть насосы, отбирающие тепло из воздуха. Они – крайне чувствительны к текущим погодным условиям. Хотя производители заявляют о возможности работы при — 25 и даже -40 ° С , эффективность резко снижается, и ни о каких 300% уже речи идти не может.

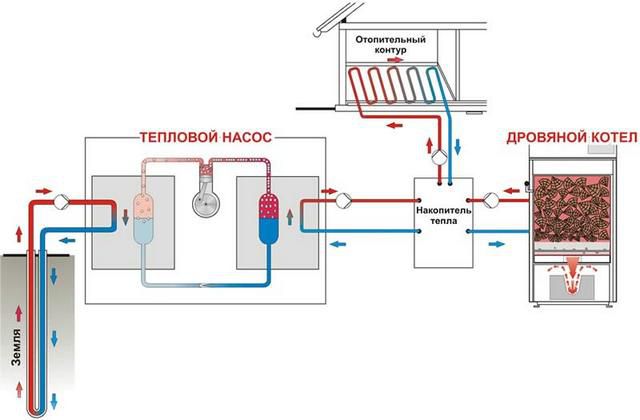

Разумное решение – создавать комбинированную систему отопления (бивалентную ). Пока хватает мощности ТН , он выступает основным источником тепла, при недостаточности мощности при наступлении настоящих холодов – на подмогу приходят электрический нагрев, жидко— или твердотопливный котел , солнечный коллектор и т.п . Газовое оборудование в этом случае не рассматривается – если есть возможность применять для отопления сетевой газ, то потребность в тепловом насосе выглядит весьма сомнительно, по крайней мере, при нынешнем уровне цен на энергоносители.

В. Система отопления с тепловым насосом не требует дымохода. Работает она практически бесшумно.

Действительно, сложностей с обустройством дымохода у хозяев не возникнет. Что же касается тишины работы, то как и у любой другой бытовой техники с теми или иными приводами, шумовой фон все равно присутствует — от работы компрессора, циркуляционных насосов. Другой вопрос, что в современных моделях этот уровень шумности при правильной отладке агрегата – весьма невелик и не причиняет беспокойства жильцам. Кроме того, наверное, мало кому придет в голову устанавливать подобное оборудование в жилых комнатах.

Г. Полная экологичность системы – полностью отсутствуют какие-либо выбросы в атмосферу, нет никакой угрозы жильцам дома.

Все верно , особенно в отношении моделей, в которых в качестве хладагента применяется современный, безвредный для озонового слоя фреон (например, R-410А ).

Можно также сразу отметить пожаро — и взрывобезопасность такой системы – нет легковоспламеняющихся или горючих веществ, исключается скопление их взрывоопасных концентраций.

Д. Современные тепловые насосы являются универсальными климатическими установками, способными работать и на отопление, и на кондиционирование – в летнее время.

Это очень важное преимущество, которое, действительно, дает хозяевам массу дополнительных удобств.

Е. Работа теплового насоса полностью контролируется автоматикой, и не требует вмешательства пользователя. Такая система, в отличие от других, не нуждается в регулярном обслуживании и профилактике.

С первым утверждением можно полностью согласиться, однако, не забыв упомянуть и то, что большинство современных отопительных газовых или электрических установок также полностью автоматизированы, то есть таким достоинством обладают не только тепловые насосы.

А вот по второму вопросу можно вступить в дискуссию. Наверное, ни один из промышленных или бытовых отопительных агрегатов не может обойтись без регулярных проверок и профилактических работ. Даже если справедливо предположить, что во внутренний контур с хладагентом и в автоматику самостоятельно лезть не стоит, то внешние контуры с антифризом или иным теплоносителем определенного участия все же потребуют. Здесь и регулярная чистка (особенно в воздушных системах), и контроль состава и уровня теплоносителя, и ревизия работы циркуляционных насосов, и проверка состояния труб на целостность и наличие подтеканий на фитингах, и многое другое – одним словом, то, без чего не обходится ни одна система отопления. Одним словом, утверждение о полной ненадобности обслуживания выглядит, по меньшей мере , голословно.

Ж. Быстрая окупаемость системы отопления с тепловым насосом.

Этот вопрос – настолько неоднозначный, что на нем следует остановиться особо.

Некоторые компании, занимающиеся реализацией подобного оборудования, обещают своим потенциальным клиентам очень быстрый возврат вложенных в реализацию проекта средств. Они приводят выкладки в таблицах, по которым, действительно, можно создать мнение, что тепловой насос – единственное приемлемое решение, если нет возможности протянуть к дому газовую магистраль.

Вот один из таких образцов:

Да, итоговая строка действительно впечатляет, но все ли тут обстоит «гладко»?

Первое, что бросится в глаза внимательному читателю – тариф на электроэнергию для электрического обогрева взят общий, а на тепловой насос, отчего-то, льготный ночной. Видимо, для того, чтобы итоговая разница была более наглядной.

Далее. Стоимость оборудования теплового насоса показана не совсем корректно. Если внимательнее ознакомиться с предложениями в интернете, то цены на установки мощностью около 7 ÷ 10 кВт, которые могут использоваться в целях отопления, начинаются от 300 – 350 тысяч рублей (воздушные тепловые насосы и маломощные установки, используемые лишь для горячего водоснабжения, стоят несколько поменьше ).

Казалось бы, все правильно, но «дьявол кроется в деталях» Это – только лишь стоимость самого аппаратного блока, который без периферийных устройств, контуров, зондов и т.п . – бесполезен. Цена только одного коллектора (без труб) даст еще не менее 12 ÷ 15 тысяч, скважинный зонд ст оит не меньше. А если еще прибавить стоимость труб, фитингов, запорно-арматурных элементов, достаточно большого количества теплоносителя – общая сумма вырастает стремительно.

Трубы, коллекторы, запорная арматура — тоже достаточно «весомая» статья общих расходов

Но и это – еще не все. Уже упоминалось, что система отопления на основе теплового насоса, как, наверное, ни одна другая, нуждается в сложных специализированных расчетах . При проектировании учитывается очень много факторов: общая площадь и объемы самого здания, степень его утепленности и расчет тепловых потерь, обеспеченность достаточным по мощности источником электроснабжения, наличие необходимого участка территории (близлежащего водоема ) для размещения теплообменных горизонтальных контуров или бурения скважин, тип и состояние грунтов, расположение водоносных слоев и много другое. Безусловно, и изыскательские, и проектировочные работы также потребуют и времени, и соответствующей оплаты специалистам.

Установка же оборудования «наобум», без правильного проектирования, чревата резким снижением эффективности работы системы, а порой – даже локальными «экологическими катастрофами» в виде недопустимого переохлаждения грунта, колодцев или скважин, водоемов .

Следующее – монтаж оборудования и создание теплообменных полей или скважин. Уже упоминалось о масштабах земляных работ, глубине бурения. Для заполнения скважин после установки зондов требуется специальный бетонный раствор с высокой степенью теплопроводности. Плюс к этому – коммутация контуров, прокладка магистралей к дому и т.п . – все это еще один немалый «пласт» материальных затрат. Сюда же можно отнести приобретение и монтаж аккумулирующей емкости с необходимой автоматикой управления, переделку системы отопления под теплые полы или установку специальных теплообменных приборов.

Одним словом, затраты очень внушительные, и, наверное, именно это пока держит системы отопления от тепловых насосов в разряде «экзотики», недоступной подавляющему большинству владельцев частных домов.

А как же с высочайшей их популярностью и массовостью применения в других странах? Дело в том, что там работают правительственные программы стимуляции населения к использованию альтернативных источников энергоснабжения. Потребители, которые изъявили желание перейти на подобные виды отопления, имеют право на получение государственных субсидий, во многом покрывающих первоначальные затраты на проектирование и монтаж оборудования. Да и уровень доходов у работающих граждан, если честно, там несколько повыше , нежели в наших краях.

Для европейских городов и поселков это достаточно привычная картина — теплообменник теплового насоса около дома

Резюме – к утверждениям о быстрой окупаемости подобного проекта нужно относиться с определенной долей осторожности. Прежде чем браться за столь масштабный и ответственный комплекс мероприятий, следует т щательно просчитать и взвесить всю «бухгалтерию» до мелочей, оценить степени риска, свои финансовые возможности, планируемую рентабельность и т.п . Возможно, найдутся более рациональны, приемлемые варианты – прокладка газа, установка современных , использование новых разработок в сфере электрического обогрева и т.п .

Не следует воспринимать написанное, как «негатив» в адрес тепловых насосов. Безусловно – это чрезвычайно прогрессивное направление, и у него – огромные перспективы. Речь идет лишь о том, что в подобных вопросах не следует проявлять необдуманного волюнтаризма – решения должны основываться на тщательно продуманных и всесторонне проведенных расчетах .

Можно ли собрать тепловой насос с воими руками?

Общая перспективность использования «дармовых» источников тепловой энергии, в совокупности с сохраняющейся высокой ценой на оборудование, волей-неволей приводят многих домашних умельцев к вопросам самостоятельного создания подобных отопительных установок. Есть ли возможность изготовить тепловой насос с воими силами?

Безусловно, собрать такую тепловую машину, используя некоторые готовые агрегаты и нужные материалы – вполне возможно. В интернете можно найти и видеоматериалы, и статьи с успешными примерами. Правда, точных чертежей отыскать – вряд ли удастся, все обычно ограничивается рекомендациями по возможности изготовления тех или иных деталей и узлов. Впрочем, в этом есть рациональное «зерно»: как уже говорилось, тепловой насос – настолько индивидуальная система, требующая расчетов применительно к конкретным условиям, что слепо копировать чужие наработки будет вряд ли целесообразным.

Тем не менее , тому, кто все же решится на самостоятельное изготовление, следует прислушаться к некоторым технологическим рекомендациям.

Итак, «вынесем за скобки» создание внешних контуров – отопления и первичного теплообмена. Основной задачей в таком случае становится изготовление двух теплообменников, испарителя и конденсатора, связанных контуром из медной трубки с циркулирующим по нему хладагентом. Этот контур, как видно из принципиальной схемы, подключен к компрессору.

Компрессор найти несложно — новый или от разобранной на запчасти техники

Сам компрессор раздобыть не так сложно – его можно приобрести новый – в специализированном магазине. Можно поискать на хозяйственном рынке – часто продают агрегаты от разобранных на запчасти старых холодильников или кондиционеров. Вполне возможно, что компрессор обнаружится и в собственных запасах – многие рачительные хозяева даже при покупке новой бытовой техники такие вещи не выбрасывают.

Теперь – вопрос теплообменников. Здесь есть несколько различных вариантов:

А. Если есть возможности приобрести готовые пластинчатые теплообменники , запаянные в герметичный корпус, то этим решится сразу масса проблем. Такие устройства обладают отменной эффективностью теплопередачи из одного контура в другой – недаром их используют в системах отопления при подключении автономной внутриквартирной разводки к трубам центральной сети.

Удобство еще и в том, что подобные теплообменники — компактные, имеют готовые патрубки, фитинги или резьбовые соединения для подключения к обоим контурам.

Видео: изготовление теплового насоса с использованием готовых теплообменников

Б. Вариант т еплового насоса с теплообменниками из медных трубок и закрытых емкостей .

Оба теплообменника, в принципе, схожи по устройству, но емкости для них могут использоваться разные.

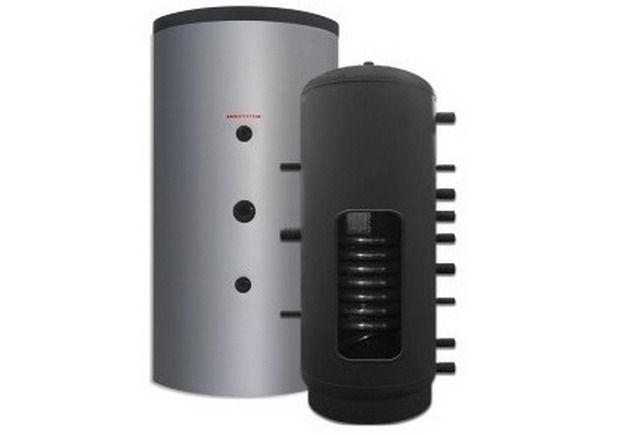

Для конденсатора подойдет цилиндрический бак из нержавейки емкостью около 100 литров. В нем необходимо разместить медный змеевик, выведя его концы сверху и снизу наружу и герметично запаяв места прохода по окончании сборки. Вход должен располагаться снизу, выход, соответственно – в верхней части теплообменника.

Сам змеевик навивают из медной трубки, которую можно приобрести в магазине метражом (толщина стенок – не менее 1 мм). В качестве шаблона можно взять трубу большого диаметра. Витки змеевика следует несколько разнести между собой, прикрепив, например, к алюминиевому перфорированному профилю.

Водяной контур отопления может быть подключен посредством обыкновенных водопроводных патрубков, смонтированных (вваренных, впаянных или на резьбовом соединении с уплотнением) в противоположных краях теплообменного бака. Для циркуляции воды используется само внутренне пространство теплообменника. В итоге должна получиться примерно такая конструкция:

Для испарителя такие сложности не нужны – здесь не бывает высоких температур или избыточного давления, поэтому будет достаточно объёмной пластиковой емкости . Змеевик навивается примерно так же, концы его выводятся наружу. Для циркуляции воды из первичного контура также достаточно обычных сантехнических соединений.

Испаритель также устанавливается на кронштейны рядом с конденсатором, а около них готовится площадка для монтажа компрессора с последующим его подключением к контуру.

Рекомендаций по обвязке компрессора, установке дроссельного регулировочного клапана , по диаметру и длине капиллярной трубки, необходимости регенерационного теплообменника и т.п ., даваться не будет – это должен рассчитывать и монтировать только специалист по холодильным установкам.

Следует помнить, что здесь требуются высокие навыки герметичной пайки медных трубопроводов , умение правильно проводить закачку хладагента – фреона, проводить проверку и осуществлять пробный запуск. Кроме того, работа эта – достаточно опасная, требующая соблюдения весьма специфических правил предосторожности.

В . Тепловой насос с теплообменниками из труб

Другой вариант изготовления теплообменников. Для этого понадобятся металлопластиковые и медные трубы.

Медные трубки подбираются двух диаметров – порядка 8 мм для конденсатора, и порядка 5 ÷ 6 для испарителя. Длина их соответственно 12 и 10 метров.

Металлопластиковые трубы предназначены для циркуляции по ним воды из контуров первичного теплообмена и отопления, и в их полости будут расположены медные трубки внутреннего контура теплового насоса. Соответственно, диаметр тр уб можно взять 20 и 16 мм.

Металлопластиковые трубы растягиваются в длину, так чтобы в них можно было без особых усилий ввести медные, которые должны выступать с каждой стороны примерно на 200 мм.

На каждый из концов трубы одевается и « запаковывается тройник, так, чтобы медная трубка прошла сквозь него прямо. Пространство между ней и телом тройника надежно запечатывается термостойким герметиком. Оставшийся перпендикулярный вывод тройника будет служить для подключения теплообменника к водяному контуру.

Трубы в сборе навиваются спиралями. Обязательно следует сразу предусмотреть их термоизоляцию, одев в поролоновые утеплительные «рубашки». В итоге получаются два готовых теплообменника.

Разместить их можно один над другим в импровизированном корпусе рамного типа. На этом же каркасе предусматривается и площадка для установки компрессора. А чтобы снизить передачу вибрации от него на общую конструкцию, можно компрессор крепить, например, через автомобильные сайлент-блоки .

Чтобы провести обвязку компрессора и заправку получившегося контура фреоном, опять же потребуется пригласить специалиста-холодильщика.

Можно установить такой тепловой насос на предназначенное ему место и подсоединить фитинги тройников на теплообменниках каждый к своему контуру. Останется лишь подвести питание и запустить агрегат.

Все рассмотренные самодельные тепловые насосы – вполне работоспособные конструкции. Однако, не следует полагать, что вот так просто можно полностью решить проблему дешёвого отопления дома. Здесь речь идет , скорее, о создании действующих моделей, которые требуют дальнейшей доработки, модернизации. Даже опытные в этом деле мастера, изготовившие уже не один подобный аппарат, постоянно ищут пути к совершенствованию, создавая новые «версии».

Видео: как мастер совершенствует собственноручно созданный тепловой насос

Кроме того, был рассмотрен только сам тепловой насос, а ему для нормальной работы требуется аппаратура управления, контроля, регулировки, связанная с системой отопления дома. Здесь уже не обойтись без определенных познаний в области электротехники и электроники.

Опять же, можно вернуться к проблемам расчетов – «потянет» ли самодельный тепловой насос систему отопления, так чтобы стать реальной альтернативой другим источникам тепла? Часто в этих вопросах домашним мастерам приходится «пробираться на ощупь». Однако, если базовый принцип усвоен, и первая модель успешно заработала – это уже большая победа. Можно свой пробный образец временно приспособить к обеспечению дома горячей водой для бытовых целей, а самому приниматься за проектирование более совершенного агрегата, с учетом уже наработанного опыта и исправления допущенных ошибок.

Горячее водоснабжение – от энергии солнца!

Очень практичным решением будет использование энергии солнечных лучей для обеспечения дома горячей водой. Этот источник альтернативной энергии – намного проще и дешевле в исполнении, нежели тепловой насос. Как сделать — в специальной публикации нашего портала.

Занимаясь оснащением дома подачей горячей воды и отоплением, чаще всего человек сталкивается с множеством препятствий. Одно из первых – выбор энергоносителя. В случае, если рядом проложен газопровод, вопрос решается сам собой. Оформляете все необходимые документы на газификацию и обогреваете помещение. А что же делать, если газификации нет, и в ближайшее время не будет?

Несомненно, можно купить газовый баллон или же использовать дрова и уголь, но это не очень эффективно. Также можно воспользоваться к электрообогревом, но полученная в конце месяца сумма в квитанции будет довольно внушительная.

Наиболее правильным решением — использование тепла, добываемого с недр земли, воздуха и воды, получить которые можно с помощью тепловых насосов.

Создать тепловой насос своими руками очень легко. Все, что для этого необходимо — знать его разновидности и конструкционные особенности. Рассмотрим все это более подробно.

Деление насосов на виды осуществляется по средам, из которых добывается тепловая энергия. Существуют следующие разновидности:

Как работает тепловой насос?

Тепловой насос для отопления дома своими руками имеет довольно простой принцип работы. Основные составляющие системы следующие:

1. Насос тепловой.
2. Заборное устройство.
3. Устройство, занимающееся распределением тепла.

Все насосы работают по «цикл Карно», который заключается в следующем: в коллектор податься температуростойкая жидкость, которая не будет замерзать при снижении температурных показателей. Она забирает тепловую энергию и перемещает ее к насосу.

Попадая в испаритель, энергия взаимодействует с хладогеном, в результате чего образуется пар. Давление увеличивается, температурные показатели подымаются. Тепловая энергия передается в помещение, хладаген становится жидким и вновь направляется в коллектор, таким образом, получается замкнутая система.

Как провести расчёт оборудования?

Любой самодельный тепловой насос своими руками требует проведения некоторых расчётов, показатели для которого берутся с учетом теплопотерь рассчитываемого дома. Само собой, перед установкой такого оборудования необходимо утеплить стены, пол, окна и крышу помещения. Показатели тепловой потребности для отдельно взятых зданий следующие:

1. для старых хрущовок — 75 Вт/м ».
2. для более новых построек – в районе 50 Вт/м » .
3. для зданий с использованием последних технологий – 30 Вт/м » .

Важно! Расчет и заказ подобной установки лучше всего проводить еще до строительства здания. Это даст возможность подобрать наиболее подходящую систему отопления.

Большинство пользователей считают, что наиболее подходящей системой является пол с водяным подогревом, расчет мощности которого производится с учетом напольного покрытия. Наиболее подходящий вариант – плитка керамическая.

Создание теплового насоса своими руками

Изготовление теплового насоса своими руками довольно просто, однако потребует наличие хорошего компрессора, купить который можно в любой ремонтной мастерской. Идеальный конденсатор — бак из нержавеющей стали объёмом 100 л. и более. Тепловой насос для отопления дома своими руками имеет следующие этапы изготовления:

Для изготовления теплового насоса Френетта нам понадобится:

1. Цилиндр со стали, диаметр которого прямопропорционально зависит от мощности насоса.
2. Диски со стали, диаметр которых будет на 5-10 % меньше, нежели d цилиндра.
3. Электродвигатель. Желательно покупать привод с удлинённым валом, на который в дальнейшем будут установлены диски.
4. Теплообменник.

Выдаваемая на выходе температура будет напрямую зависеть от мощности двигателя. Для подогрева воды до температуры 100 С 0 обороты привода должны находиться в пределах 7,5-8 тысяч в минуту. Место вхождения вала уплотняется, так, как наличие любого люфта быстро износит механизм. Рабочие диски монтируются на вал двигателя, расстояние между которыми регулируется путем установки гаек.

В цилиндре делается два отверстия, к которым будут подведены трубы. После полной сборки цилиндр заполняется маслом, проводится подключение всех патрубков и их герметизация. Если у вас еще остались вопросы по его конструкции, то пропишите в поисковой системе – «тепловой насос своими руками чертеж» и ознакомитесь со всем этим более подробно.

Достоинства тепловых насосов

Преимуществ данного вида насосов довольно много. Основное из них – наличие блока управления, дающего возможность производить контроль всего процесса. Кроме этого, с его помощью можно регулировать степень разогрева, делая его большим или меньшим. Установленные специальные датчики постоянно следят за уровнем температуры, при необходимости подавая соответствующие сигналы. После достижения минимума или максимума, работа насоса прекращается или же наоборот, он запускается.

Важно! Современные насосы имеют большую функциональность. Теперь с их помощью можно не только обогревать дом, но и обеспечивать постоянное присутствие горячей воды в нем.

Кроме этого, отопление с использованием подобного насоса может, как нагревать, так и охлаждать воздух в помещении. Для этого в нем устанавливается реверсный клапан, позволяющий делать как одну, так и другую операции. Таким образом, выполнив установку такой системы у себя в доме, вы можете получить установку, которая будет полезна круглый год.

Да, несомненно, большинство пользователей указывают на его основной недостаток – довольно высокий ценовой диапазон. В этом случае стоит помнить тот факт, что потратившись всего один раз, вы долгие годы не будите ничего докупать и о чем-либо беспокоиться, тоесть далее — только экономия.

Монтажные работы

После изготовления основной части системы необходимо подключить ее к устройству распределения и забору тепла. Первый процесс довольно легок, а вот второй – достаточно трудоемкий. Разумеется, что человек, собравший устройство теплового насоса своими руками, подключит его самостоятельно, без посторонней помощи. Монтажные работы напрямую зависят от типа насоса, так, как каждый из них имеет некие особенности.

Затраты и окупаемость

Само собой, установка данного оборудования подразумевает внушительные затраты, так, как на приобретение ее комплектующих понадобится намного больше денежных средств, нежили на покупку электрического котла подобной мощности. Многих интересует вопрос, а выгодно ли это? Да, выгодно. Так, к примеру, установка в доме площадью 100 м 2 подобного типа системы окупится за полтора-два года, а в дальнейшем будет сплошная экономия. Кроме этого, тепловой насос может быть использован как кондиционер, позволяющий значительно понизить уровень температуры в помещении.

Безопасность и экологичность

Для тех людей, которые заботятся об экологичности и безопасности своего помещения, наиболее подходящий вариант для отопления помещения – тепловой насос. Это обусловлено тем, что он совершенно безвреден и не выбрасывает в атмосферу совершенно никаких вредных веществ. Возможность возгорания и взрыва практически исключены, так, как перегрев входящих в состав системы деталей практически невозможен.

Видео — тепловой насос своими руками
