Выбор и монтаж тёплого пола под плитку. Теплый пол под плитку: какой лучше использовать, сравнения, преимущества и недостатки Нагревательный кабель для теплого пола под плитку

Кафель и керамогранит - наиболее практичные отделочные материалы для помещений специального назначения: кухни, балкона, ванной комнаты и санузла, лоджии. Они относятся к категории холодных настилов, ступать по которым босиком (особенно в зимние холода) неприятно. Чтобы нагреть такую поверхность и создать в комнате с кафельным или керамогранитным настилом оптимально-комфортные условия применяют системы нагрева воздушных масс снизу. Наименее трудоемким в монтаже будет электрический обогрев.

Подключаемый к электросети теплый пол под плитку бывает:

• кабельным (применяют 1 и 2-жильные провода);
• стержневым;
• инфракрасным пленочным;
• в виде нагревательных матов (изготавливают из очень тонких электропроводов).

Как выбрать наиболее эффективную для дома разновидность эл. теплого пола под плитку, как делать его самостоятельный монтаж, и что важно учитывать, осуществляя работы, - эти и другие важные моменты стоит рассмотреть.

Почему именно электрический, а не водяной?

Основное требование к укладке систем водяных полов - заливка толстого слоя стяжки - от 15 см. К этой цифре нужно добавить, хоть и небольшой, слой отделочного материала. Организовывая нагрев полов в многоквартирном доме, эти сантиметры важно точно рассчитать и учесть, ведь они могут существенно поднять уровень пола. А вот укладка электрического теплого пола под плитку не нуждается в заливке толстого бетонного слоя - до 5 см. Варианты систем из пленки и нагревательные полосы монтируются в клеевой состав при монтаже настила. Но экономия полезного пространства и минимум операций - это лишь некоторые достоинства монтажа теплых электрических полов под кафельную плитку в санузле и (или) столовой. Есть и прочие:

• исключены протечки, а значит, и затопление соседей, подвала;
• ввод смонтированной конструкции в эксплуатацию сразу же после монтажа (полы с жидким носителем тепла можно эксплуатировать спустя 17-29 дней - срок затвердения бетона);
• монтаж электрического теплого пола под плитку выполняют круглый год, процесс займет 3-5 дней (продолжительность работ зависит от навыков мастера и объема);
• точная и более простая регулировка, подключение;
• электрический теплый пол под плитку подключают к общей электросети (водяной нагрев к централизованному отоплению подключать не рекомендуют);
• равномерный нагрев все обслуживаемой площади;
• высокая ремонтопригодность и максимально быстрый, простой ремонт;
• теплый пол под плитку, подключаемый к электросети, фактически не требует обслуживания и соблюдения специальных норм при эксплуатации (для водяных системы крайне важно грамотно провести первое включения (каждый следующий сезон) - заполнение контуров и пр.).

Убедившись в предпочтительности электросистем вспомогательного нагрева, не стоит спешить выяснять вопрос, как правильно сделать теплый пол под плитку в доме. Теперь нужно выбрать вид электрического нагрева, поскольку именно он будет определять технологию монтажа и ее сложности, нюансы. А также правильно купить греющие элементы. Специалисты советуют закупать готовые продукты, поскольку в них обязательно есть инструкция по укладке теплого пола под плитку или иное покрытие.

Какой теплый электро пол под плитку лучше выбрать?

Под кафель или керамогранит можно укладывать:

Выполнить укладку кабельного теплого пола под плитку своими руками без приглашения в дом профессионалов вполне реально. Главное, правильно закупить материалы и подготовить необходимый инструмент. У многих производителей можно купить уже готовый кабельный теплый пол под плитку конкретной мощности с полным или частичным монтажным набором.

В виду того, что 73% современников выполняют монтаж теплого пола под плитку своими руками, большой популярностью пользуются ИК пленка и маты. К кабельным системам прибегают крайне редко, поскольку их монтаж требует специфических знаний. Приобрести сертифицированный и проверенный эксплуатационными условиями тонкий теплый пол под плитку рекомендуют у компаний «Национальный комфорт», «Теплолюкс», «Thermo Industri AB» и других производителей. Выбрав тип системы, определимся, как своими руками сделать электрический теплый пол под плитку в коттедже или многоквартирном доме.

С чего начинается укладка электрического теплого пола под плитку своими руками?

С проработки проекта. Он облегчит процесс расчета необходимых стройматериалов и греющего кабеля под плитку с укладкой без стяжки или в стяжку, а также подготовки к работам. При проектировании учитывают:

Начерченный проект поможет подсчитать по полезной для обогрева площади необходимое количество электро полов под плитку, а также определиться с объемом изоляционных материалов. Все необходимое для монтажа системы нужно закупить заранее. Если укладка системы нагрева воздушных масс снизу помещения выполняется впервые, стоит уделить внимание и выбору ее мощности. Особенно если полы с подогревом под плитку будут единственным в помещении отопительным оборудованием. Таблица мощности, приведенная ниже, поможет определиться.

Как монтировать теплый пол под плитку: материалы и инструменты

Чтобы правильно проложить теплый пол под плитку электрический своими руками, надо подготовить:

• Ленту демпферную и широкий строительный скотч;
• Теплоизоляцию. Наличие слоя утеплителя обязательно, если работы ведутся на первых этажах многоквартирных домов и в частных домах с основанием на грунте. В этих случаях разумнее выбрать плотную теплоизоляцию. Плиты толщиной 50-100 мм отлично подойдут. Нужно помнить, что хоть толщина электрического теплого пола под плитку минимальна (до 3.2 мм-5 мм), сам напольный пирог могут достигать 4 см-5 см. Если уровень поверхности пола поднимать нежелательно, нужно выбирать более современные утеплители. Например, пенофол. Плиты высотой 50 мм предостаточно;
• Сам эл теплый пол под плитку в рассчитанном по проекту количестве;
• Керамическая или керамогранитная отделка;
• Монтажный клей и затирка.

Чтобы установка теплого пола под плитку прошла без заминок, нужно позаботиться и об инструментах. Понадобятся: строительный уровень, рулетка, болгарка, зубчатый шпатель, крестики, нож. При покупке готового комплекта вспомогательной системы нагрева воздушных масс снизу помещения дополнительных приборов приобретать не нужно. Но если все покупалось по отдельности, тогда стоит удостовериться в наличии всех элементов системы. Для устройства теплого электрического пола под плитку понадобиться термодатчик, соединительные элементы и крепежи, терморегулятор.

Технология укладки электрического теплого пола под плитку

Выяснив, что лучше - теплый пол в стяжку или под плитку, и определившись с типом системы, приступим к подготовительным процедурам. Самая ответственная - подготовка площадки для монтажных работ. Основание должно быть максимально гладким и ровным без перепадов высоты и дефектов. Если вам интересно, как уложить электрический теплый пол под плитку с минимальными трудозатратами, значит, позаботьтесь о штроблении стены в месте монтажа функциональных узлов. Следует выполнить все грязные и мокрые работы до момента укладки кабельного или пленочного теплого пола под плитку в санузле, столовой или ванной.

Специалисты рекомендуют демонтировать старую стяжку и покрытие. Если заливка основания проводилась более 10 лет назад, то заливать новый слой бетона обязательно. Если не выровнять поверхность, то интересоваться, как правильно класть теплый пол под плитку, не стоит. Перепады высот станут причиной разрыва жил проводов или порчи матов (воздействие нагрузок). Срок эксплуатации составит не более 2-3 лет. К слову, если укладка теплого пола под плитку приурочена к капитальному ремонту, то начинать заливку стяжки следует только после выравнивания стен. Как только бетон наберет свою крепость (обычно 17-28 дней), нужно удалить весь мусор и пыль с основания для монтажа. Его можно пропылесосить.

Производители выпускают специальные теплоизоляционные материалы с металлизированной (хорошо отражающей тепло) лицевой поверхностью. Если греющий кабель под плитку будет укладываться с применением именно такой теплоизоляции, то два предыдущих этапа работ можно легко совместить.

На этом этапе монтаж своими руками электрического теплого пола под плитку можно считать завершенным. Осталось дождаться, пока плиточный клей высохнет и ввести систему в эксплуатацию. Если по технологии вам пришлось выполнять бетонную стяжку, перед включением вспомогательного обогрева нужно выждать 28 дней. В противном случае стяжка растрескается и деформируется, что приведет к увечью системы.

Как уложить и протестировать теплый пол, укладываемый под плитку?

В изучении вопроса, как своими руками установить электрический теплый пол под плитку, нужно уделить внимание контрольной проверке работы системы. Она выполняется сразу после раскладки кабеля или матов перед их подключением к электросети. Тестирование проводится с помощью мультиметра. Проверяют сопротивление эл. теплого пола, пока монтаж его под плитку не начался. Замеренное число должно совпадать с данными в техническом паспорте к системе.

Под какую плитку выполняют монтаж системы обогрева пола?

Мы разобрались, как правильно уложить теплый пол под плитку, осталось выяснить, какой отделочный материал лучше купить. В принципе подойдет любая керамогранитная или керамическая плита. Оба вида отделки совместимы с электрическими полами - отлично аккумулируют и проводят тепло, безопасны и неприхотливы к высоким температурам. Но если мы вплотную подошли к рассмотрению вопроса, как правильно уложить электрический теплый пол под плитку, то стоит разобраться с классами напольного покрытия.

Существуют следующие группы:

• PEI I. Рекомендована для влажных помещений. Уложенный своими руками теплый пол под плитку этого класса прослужит десятки лет. Материал устойчив к влаге и конденсату, не боится механических нагрузок и стоек к истиранию поверхности;
• PEI II. Дорогостоящий материал, но максимально устойчивый к истиранию. Если вы интересовались, как смонтировать теплый пол под плитку в кухне, то в качестве настила лучше выбрать материал именно этого класса. Никакие чистки полов ему не страшны;
• PEI III. Идеальный выбор материала для оформления лоджии или балкона. Поверхность отделки боится сильных механических нагрузок, а потому в обуви по ней ходить нельзя. Но укладка такой плитки на теплый электрический пол будет максимально эффективна, поскольку материал отлично передает тепло.

В продаже имеются и отделочные материалы класса PEI IV и V с повышенными эксплуатационными характеристиками поверхности. Но они стоят дорого, да и предназначены для мест с большой проходимостью. Если вас интересует вопрос, как сделать электрический теплый пол под плитку максимально долговечным в коридоре или холле, тогда эксперты рекомендуют выбрать именно этот класс покрытия.

При выборе керамической плитки обращают внимание и на пористость ее структуры. Для тех, кто выясняет вопрос, как установить теплый пол под плитку максимальной эффективности, можно порекомендовать выбирать очень плотную отделку. Чем меньше пузырьков с воздухом будет в толщине материала, тем лучше он будет проводить тепло.

Мы выяснили, как выгоднее стелить теплый пол - под стяжку или под плитку, что лучше выбрать для монтажа системы - маты, кабель или пленку, а также как провести грамотную укладку. Но если у вас еще остались вопросы касательно того, как укладывается теплый пол под плитку, то лучше эту процедуру доверить специалистам. Несмотря на безопасность всех описанных выше нагревающих элементов, проблемы все-таки могут возникнуть.

Теплые полы давно используются в западных странах, у нас, к сожалению, такой метод обогрева помещений до сих пор применяется довольно редко. Причина – неумение экономить энергоносители и нежелание внедрять современные технологии.

Почему применение теплых полов приветствуется в развитых странах?

1. Экономическая эффективность. Обогрев помещения достигается за счет конвективного движения воздуха. Теплый поднимается вверх, холодный, соответственно, опускается вниз. Если отопление делается при помощи батарей, то температура воздуха в помещении возрастает по мере увеличения высоты, а комфортность пребывания в помещении определяется температурой на расстоянии примерно 1,5 м от пола. Для достижения нормируемых показателей температура под потолком превышает температуру комфортности примерно на 10–15°С, на полу она меньше на 5–10°С. Это намного увеличивается расход энергии, что увеличивает стоимость содержания помещений в зимний период. Теплые полы обогревают помещение снизу, температура на уровне комфортности почти ничем не отличается от температуры под потолком, тепловая энергия используется максимально эффективно.
2. Простота монтажа. Для монтажа отопления с водяным теплоносителем нужно много времени и финансовых средств, часто приходится выполнять большой объем дополнительных строительных работ. Теплые полы быстро монтируются в любых зданиях в кратчайшие сроки.
3. Возможность точной регулировки температуры в каждом отдельном помещении.

В настоящее время в некоторых европейских странах на законодательном уровне прописаны требования по обязательной установке теплых полов во всех новых зданиях. Для того чтобы лучше понимать критерии выбора теплого пола под плитку, нужно знать их виды и краткие технические характеристики. С учетом конструкции и принципа действия теплые полы бывают двух видов:

• с водяным теплоносителем;
• с электрическим подогревом.

Из-за сложности монтажа и дороговизны элементов первые используются редко, чаще всего монтируются полы с электрическим подогревом. В зависимости от конструктивных особенностей полы с электрическим подогревом могут быть таких видов.

Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.

Технологические причины

Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.

Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.

Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.

Физические причины

Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.

Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.

Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.

В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.

Инструкция по монтажу карбонового отопления под плитку

Для начала следует узнать о физических особенностях карбоновых матов, это поможет выбрать правильную технологию установки плитки.

В обыкновенных проводниках тока сопротивление возрастает по мере повышения температуры, чем она больше, тем больше энергии используется и тем больше выделяется тепла. Когда потребление достигает своего максимума, дальнейшее регулирование осуществляется за счет понижения силы тока регулятором. Такие физические явления происходят одновременно по всей длине проводников.

Инновационные карбоновые обогреватели имеют уникальное свойство – по мере повышения температуры уменьшается мощность, соответственно, понижается температура нагрева. Каждый карбоновый элемент в одном месте может иметь разную температуру. Такая особенность дает возможность размещать мебель на полу с электрическим подогревом без каких-либо ограничений. Во время установки матов нет необходимости учитывать расположение предметов на полу, подогрев предусматривается по всей площади.

Характеристики матов немного изменяются в зависимости от их технических параметров, в таблице мы дадим средние значения.

Изменение мощности в зависимости от температуры происходит за счет сложных физических явлений, описывать их нет необходимости.

Цены на теплый пол TeploTex

теплый пол TeploTex

В состав комплекта входит карбоновый мат, провода типа ВВГнг для соединения нескольких матов, соединительные и концевые комплекты, гофрированная трубка для термодатчика, термодатчик и пульт управления.

Для проведения работ понадобятся плоскогубцы, ножницы, монтажный нож, рулетка, приспособление для зачистки проводов, обжимные клещи, отвертка, скотч, технический фен. В комплект входит теплоотражающий материал пенофол или изолон, производители рекомендуют их использовать, но ниже мы немного остановимся на целесообразности применения теплоотражающего материала.

Пол должен укладываться на подготовленную и качественно утепленную поверхность, перед началом работ уберите с нее строительный и иной мусор.

Мы дадим типичную пошаговую инструкцию монтажа карбонового мата, а в конце расскажем о замечаниях профессионалов. Решайте сами, каким образом поступать.

Шаг 1. Снимите размеры помещения. Мы уже упоминали, что карбоновые маты можно укладывать по всей поверхности, размеры, тип и расположение мебели никакой роли не играют. Согласно полученным данным определите количество матов.

Шаг 2. Определитесь с местом установки пульта управления. Лучше всего его размещать рядом с выключателем света.

Проштробите в стенах и основании пола канавки для монтажа датчика температуры пола и токопроводящих кабелей. Если нужно, то сделайте отверстие под разводную коробку.

Шаг 3. Уложите теплоизолирующий материал, места стыков заделайте скотчем. Следите, чтобы он лежал ровно без перегибов и извилин. Прикрепите его к основанию клеем, степлером или двухсторонним скотчем. Способ фиксации выбирайте с учетом характеристик основания.

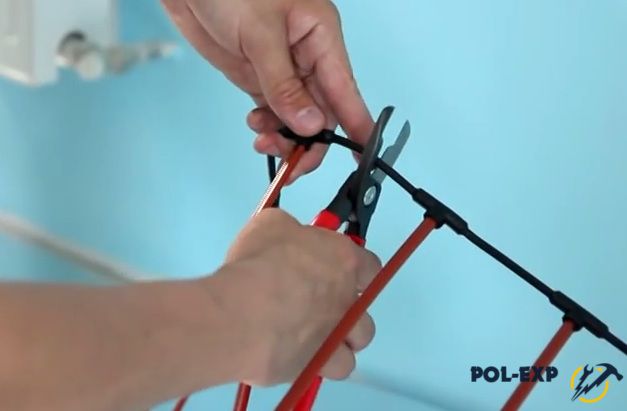

Шаг 4. Приступайте к раскладке и фиксации карбонового мата. Начинать расстилать следует со стороны установленного терморегулятора. В месте разворота нужно разрезать соединительный провод. Разрезать его следует только посредине, в дальнейшем концы зачищаются и соединяются между собой прилагаемой в комплекте электроарматурой.

Важно. Общая длина полос мата не может превышать 25 м. Если для помещения требуется больше элементов, то последующие будут подключаться отдельно.

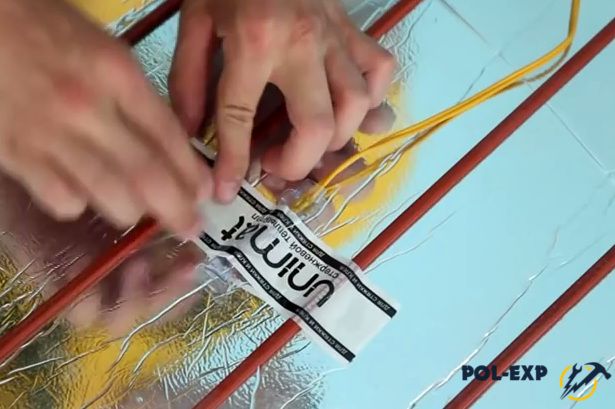

Шаг 5. Для исключения вероятности сдвига карбоновых матов во время выполнения дальнейших работ нужно зафиксировать их к поверхности скотчем. Следите, чтобы карбоновые стержни не пересекались, это правило касается монтажа любого типа теплого пола.

Шаг 6. Приступайте к подключению и изоляции карбоновых матов. Для соединения нужно использовать провода ВВГнг, при этом пользуйтесь специальным приспособлением для снимания с концов изоляции. Удалять ножом не рекомендуется, во время неумелых действий можно немного надрезать провод. Со временем он в месте повреждения перегорит, придется снимать плитку для ликвидации неисправности.

На зачищенные концы наденьте специальную гильзу в термоусаживаемой трубке.

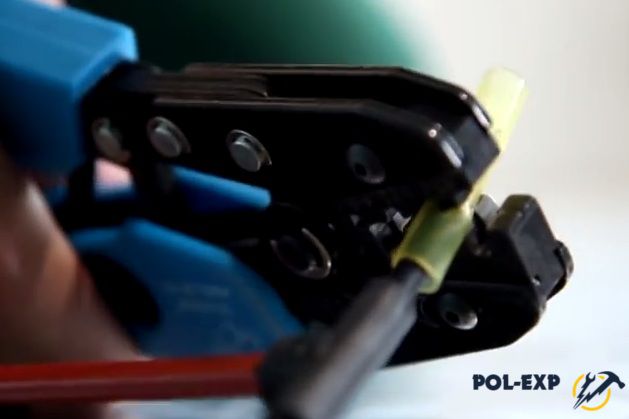

Обжимными клещами прочно сожмите гильзу, проверьте прочность соединения вытаскиванием проводов. Они должны сидеть прочно без всяких шатаний.

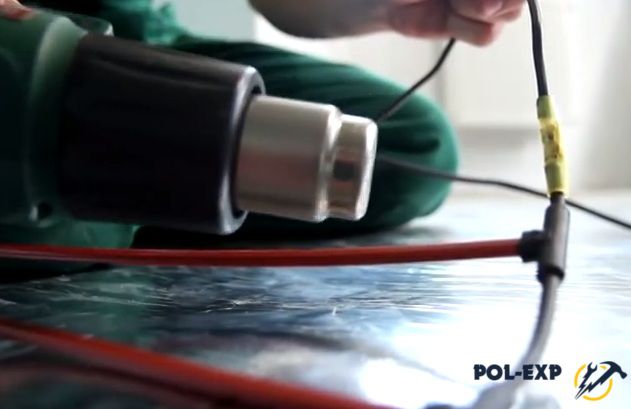

При помощи технического фена нагрейте трубку, она плотно сожмет изоляцию кабеля. Не перегревайте ее, работайте осторожно. Вторую термоусаживаемую трубку сдвиньте на место соединения и также нагрейте. За счет этого каждое соединение имеет двойную изоляцию и надежную защиту от попадания влаги.

Прогрев гильзы феном

Трубка, которую прогревают феном так же, как и гильзу

Шаг 7. Подключение терморегулятора. Подключение делайте согласно прилагаемой к устройству инструкции. Контакты плотно затягивайте. После первого затягивания повторите операцию, это обеспечит максимально плотный контакт элементов.

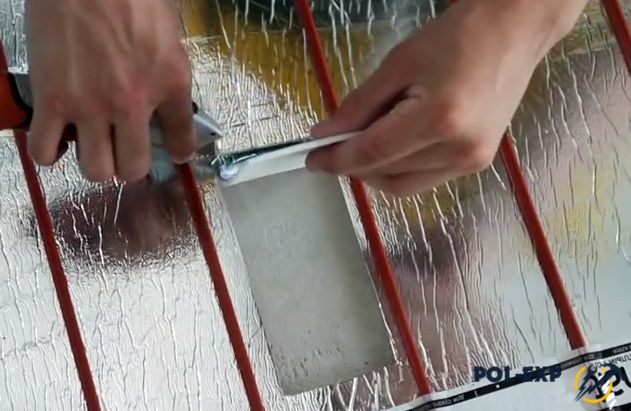

Шаг 8. Острым концом монтажного ножа проделайте отверстия в теплоотражающем материале, они нужны для улучшения контакта выравнивающей стяжки с основанием. Отверстия следует делать между карбоновыми проводниками. Работайте осторожно, не повредите изоляцию. Отверстия должны располагаться в шахматном порядке на расстоянии примерно 30 см друг от друга.

Шаг 9. Установите датчик температуры пола. Для этого проденьте его в гофрированную трубку, открытый конец трубки закройте специальной заглушкой. Трубка нужна для того, чтобы в случае необходимости датчик можно было без проблем поменять. Уложите трубку в ранее подготовленный паз в основании пола. Датчик должен располагаться примерно посредине между карбоновыми стержнями.

Практический совет. Датчик намного легче устанавливать при помощи мягкой металлической проволоки. Вначале просуньте в шланг ее, затем к одному концу привяжите провода датчика и вытягивайте проволоку до тех пор, пока он не займет свое место.

Если в основании канавка не подготовлена, то датчик можно устанавливать без трубки, при помощи скотча зафиксируйте его положение.

Шаг 10. Подключите провода датчика к соответствующим клеммам терморегулятора. При помощи тестера проверьте правильность всех соединений.

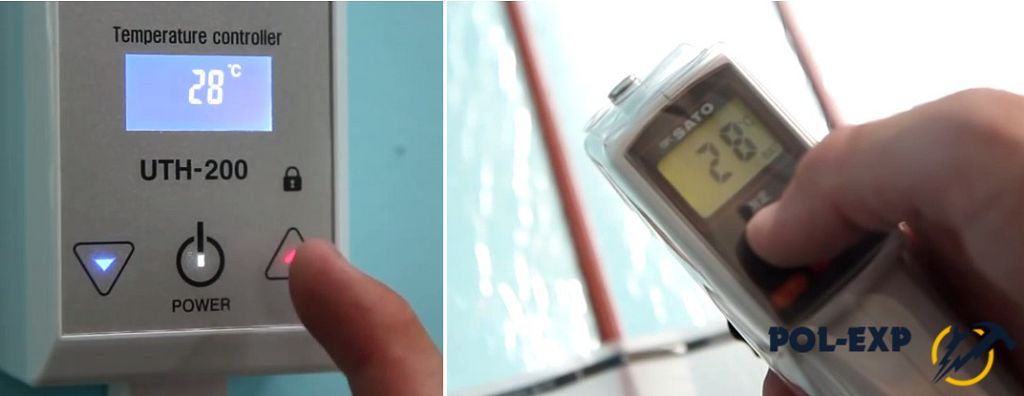

Шаг 11. Включите системы на 5–10 минут, проверьте исправность.

Если все в норме, то можно приступать к дальнейшим работам.

Укладка плитки

Плитку следует укладывать на цементную стяжку толщиной 2–3 см. Чем больше толщина, тем больше теплоемкость пола, но одновременно увеличивается время нагрева. Перед укладкой плитки нужно подготовить стяжку. Делать ее можно наливным методом или традиционным с использованием цементно-песчаного раствора, маяков и правила. Подробно рассказывать о технологии нет надобности, она широко известна, а вот дать профессиональные советы по особенностям технологии теплых полов есть необходимость.

Профессиональным строителям непонятно, зачем нужен тонкий фольгированный теплоизолирующий материал типа пенофол. Производители обосновывают его применение тем, что он дополнительно теплоизолирует основание и отражает инфракрасные лучи. Это очень сомнительная аргументация. Почему?

Теплопередача происходит за счет трех явлений: теплопроводности, конвекции и теплового излучения. Первый способ осуществляется при прямом контакте тел с различной температурой, второй из-за перемещения горячих и холодных потоков воздуха и третий за счет излучения инфракрасных лучей. Если эффективность первых двух способов не зависит от температуры тела, то количество инфракрасных лучей с учетом температуры возрастает в геометрической прогрессии. Тело с температурой 20–30°С излучает мизерное количество инфракрасных лучей, соответственно, и отражать нечего. Электрические провода плотно соприкасаются со стяжкой и передают ей максимум тепла, а незначительное количество инфракрасных лучей поглощается тем же раствором. Эффективность фольги в случае полов с подогревом приближается к нулю, лишние потери времени и денег.

Но и это еще не все. Пенофол – очень мягкий материал с толщиной утеплителя до 5 мм. Такая толщина никакого заметного эффекта теплосбережения не дает, это следует знать. Кроме неэффективности, пенофол приносит прямой вред. Во время изготовления основания он неравномерно прогибается, между тонкой стяжкой и плитами перекрытия появляются пустоты. Как следствие, стяжка трескается и плитка отслаивается.

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео: Всё про теплый пол Ответы на многие вопросы ч. 1. Сравнение и выбор нагревательного кабеля и мата.

Подготовительные мероприятия

При необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости . При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой . Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения . Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

Расчет материала

Грамотный для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м 2 .

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного . Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – . Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала . Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

• Вода (0.6 части).
• Цемент (1 часть).
• Песок (4 части).
• Щебень (5 частей).
• Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть . Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама

Керамическая плитка – один из самых популярных видов финишного покрытия среди тех, которые выбирают для отделки кухонь, коридоров и ванных комнат. Она объединяет в себе массу достоинств, основные среди которых: красота, практичность и долговечность.

А благодаря высокой теплопроводности плитка еще и выступает идеальным покрытием под монтаж системы «теплый пол». Нужно лишь определиться, какой теплый пол лучше для установки под плитку, чтобы он был не сложен в монтаже, надежен и долговечен в эксплуатации.

Если сравнивать с радиаторной системой обогрева установка теплого пола под плитку имеет весомое преимущество, поскольку позволяет создать условия для равномерного распределения тепла, сохраняя при этом естественную и комфортную для обитателей квартиры влажность воздуха.

Главное достоинство керамической плитки и керамогранита то, что они, подобно аккумулятору, способны удерживать и накапливать тепло

При обустройстве пола, отделанного керамической плиткой, можно применять один из двух вариантов:

• водяной;
• электрический.

Одни выбирают водяной теплый, считая его самым комфортным в эксплуатации. При грамотно выполненном монтаже он способен создать и поддерживать оптимальный микроклимат в доме. Другие же предпочитают электрический тип, аргументируя свой выбор экономической выгодностью такого вида обогрева.

Чтобы сделать грамотный выбор, необходимо взвесить все «за и против», рассмотрев каждый вид более подробно.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Вариант #2 – электрический теплый пол

Не менее эффективным источником тепла является электрическая энергия.

Электрические теплые полы также хорошо сочетаются с кафельной плиткой, спокойно выдерживая «мокрый» способ монтажа, предусматривающий наклеивание на жесткую основу

В сравнении с водяными системами, обладают рядом преимуществ:

1. Их можно применять в частных домах и в панельных многоэтажках.
2. Установка не требует проведения согласовательных процедур.
3. Возможность регулировки температуры, устанавливая оптимальный для создания комфортных условий режим.

Кабельные системы

Электрическая система обогрева может быть реализована с применением одно-, двухжильного или сверхтонкого кабеля, изготовленного из нихрома или другого сплава, который отличается высоким электрическим сопротивлением. Нагрев в этом случае осуществляется за счет преобразования протекающей по кабелю электрической энергии в тепловую.

Количество и расположение слоев в кабельной системе такие, как и в водяном варианте, разница лишь в применении теплового носителя

Уложенные по всей поверхности змейкой кабели для дополнительной безопасности покрываются изоляционными материалами, чтобы исключить попадание влаги и поражение жильцов электрическим током.

Укладка кабелей под плитку в многоквартирных домах не получила широкого распространения. Это объясняется тем, то они требуют заливку стяжки, которая с учетом высоты кабеля поднимается на 6-8 см.

Этот вариант наиболее выгоден хозяевам, которые только планируют проводить ремонтные и отделочные работы на своей жилплощади. Тогда напольную систему обогрева можно запроектировать на этапе создания черновых базовых полов, сведя потери высоты стен комнаты.

Более подробно про тонкости укладки плитки на цементную стяжку теплого пола смотрите на видео:

Нагревательные маты

Источником тепловой энергии в этом случае выступает разогреваемая электричеством токопроводящая матрица.

Основой нагревательных матов, применяемых при обустройстве обогревательной системы, выступают тонкие кабели, уложенные и надежно зафиксированные на армированных сетках

Такой вариант системы часто выбирают в тех случаях, когда не предполагается заливать основание цементной стяжкой.

Монтаж системы с применением нагревательных матов не предполагает выполнение цементной стяжки, что значительно упрощает процесс установки

Этот вариант очень удобен для обустройства квартир, где уже выполнено бетонное базовое основание. Маты с нагревательными кабелями, толщина которых не превышает и 3 мм, просто раскатывают на подготовленной поверхности.

Предлагаем Вам посмотреть как правильно укладывать нагревательные маты:

При использовании нагревательных матов теплоизоляционные материалы можно и вовсе не применять, поскольку они могут привести к перегреву элементов и выведению их из строя. Плиточное покрытие можно выкладывать уже стразу непосредственно на маты, «сажая» его на слой плиточного клея.

Запускать систему можно 3-3,5 недели, когда завершатся химические процессы в клеевом составе.

Выбирая этот вариант теплого пола, стоит учитывать, что он обойдется на 30% дороже, нежели кабельный аналог.

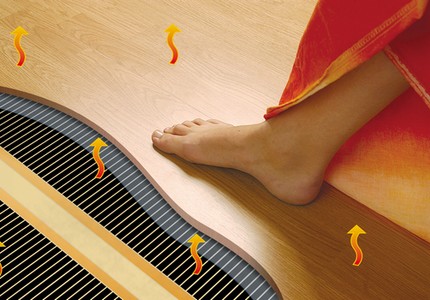

Пленочные полы – самый современный из представленных вариантов тип электросистемы, способной генерировать электромагнитное излучение, позволяя создавать максимально комфортные условия у себя дома.

Пленочные полы – самый современный из представленных вариантов тип электросистемы, способной генерировать электромагнитное излучение, позволяя создавать максимально комфортные условия у себя дома

Они создаются с применением тонкой изоляционной полимерной пленки, которая состоит из нескольких модулей 50х50 см. Каждый модуль объединяет в себе десятки тончайших полосок, запитывающихся от электросети и выполняющих роль нагревательных элементов.

Пленочное покрытие укладывают непосредственно на основание, выстеленное теплоотражающим материалом, монтаж не предполагает обустройство цементной стяжки

Главное достоинство инфракрасной системы – она не излучает электромагнитные волны. Нагрев комнаты происходит так, если бы она обогревалась солнечными лучами. Среди перечисленных видов инфракрасная система считается самой эффективной и теплосберегающей.

Система инфракрасного пленочного отопления славится бесшумной работой и минимальными теплопотерями. Кроме того, пленочный пол среди всех представленных видов отопительной системы имеет минимальную толщину, значение которой не превышает и 0,33 мм.

Планируя укладывать инфракрасный теплый пол под плитку, придется учесть ряд моментов:

• При выборе мощности терморегулятора, руководствуются формулой: показатель тепловыделения обогревательной системы (Вт/м 2) умножают на размер утепляемой площади.
• В качестве подложки используют теплоотражающий утеплитель, металлизированный полипропиленовой или лавсановой пленкой.
• Инфракрасную пленку выкладывают параллельными листами (не внахлест!) контактами вниз. Чтобы предотвратить смещение, элементы дополнительно фиксируют скотчем.
• Перед укладкой плиточного покрытия на пленочный пол необходимо проложить стекловолоконную монтажную сетку, размеры ячеек в которой не превышают 3 см.

Подробнее про технологию монтажа пленочного пола смотрите здесь:

Себестоимость материалов для его обустройства довольно высока, но это полностью окупается в процессе эксплуатации за счет низкого потребления электроэнергии.

Вариант #3 – пленочный пол

Несмотря на эффективность, пленочный пол под плитку стелить не рекомендуется. Выделяют 3 основных причин, почему этого делать не стоит:

• Низкая адгезия. Пленка не дает качественное соединение с бетонной стяжкой и клеевым составом, создавая «плавающий эффект». Залитая на пленку стяжка при простукивании будет издавать пустой звук. Если же на такой пол уронить что-либо тяжелое, то стяжка может и вовсе треснуть.
• Химический состав пленки. Цементные растворы и клеевые составы имеют щелочную среду, которая со временем способны «разъедать» ПЭТ независимо от толщины материала и количества применяемых слоев. Это может привести к образованию искр в оголенных электрических соединениях и даже короткому замыканию.
• Есть достойная альтернатива. Зачем изощряться, придумывая безопасные способы укладки, если есть кабельные и стержневые электрические полы, которые идеально подходят для «мокрой укладки».

В зависимости от задействованного нагревательного материала выделяют два типа инфракрасных обогревательных систем: углеродные и биметаллические. Если уж и стелить инфракрасную пленку, то выбирать для этой цели стоит углеродный тип, поскольку биметаллический абсолютно с ней несовместим. Им не страшна коррозия, а в случае повреждения отключится только один участок за счет параллельного соединения элементов.

Некоторые специалисты отмечают, что под твердым типом покрытия, таким как керамогранит или кафельная плитка, инфракрасные лучи часть своих полезных свойств теряют

Среди представленных вариантов системы отопления по эксплуатационным и качественным параметрам наиболее предпочтительным можно считать электрический теплый пол.

Но все же окончательный выбор, соответствующий возможностям и желаниям, будет оставаться за вами.

Давно стал синонимом комфорта, удобства и практичности.

Особенно это касается таких помещений, как ванные и кухни, где чаще всего финишным покрытием является плитка.

Сама по себе керамическая плитка надежный, устойчивый к повышенной влажности и механическим воздействиям материал, а если такой пол еще и оснащен подогревом, то ему вообще нет равных.

Каркасные дома в последнее время пользуются большой популярностью, поскольку они просты в возведении и при этом надежны и экономичны.

Занимаясь строительством нового дома или ремонтом готового, каждых владелец стремится сделать его максимально комфортным и удобным. В этом важную роль играет монтаж теплых полов в качестве дополнительного обогрева и создания оптимальной температуры в доме в любое время года.

Выбор системы теплого пола для каркасного дома зависит от нескольких факторов:

• климатической зоны;
• особенностей местности;
• особенностей конструкции дома;
• предполагаемых теплопотерь.

Применение

Чаще всего керамическая плитка укладывается в помещениях, где присутствует повышенная влажность (ванная, душевая, туалет) , в результате чего поверхность становится скользкой и прохладной.

Ходить босиком по такому полу довольно неприятно, особенно в зимнее время.

Отличным решением становиться укладка электрического нагревателя. Поскольку речь идет в таких случаях о достаточно малых площадях подогрева, монтировать водяной не имеет смысла. Во-первых, экономически не рентабельно, во-вторых – конструкция водяного теплого пола намного сложнее. В свою очередь, электрический теплый пол под плитку можно уложить самостоятельно без привлечения специалистов.

Виды

Электрические системы для теплых полов имеют несколько разновидностей, различающихся по конструкции, методу обогрева и способу укладки.

По типу системы

Конвекционный

Нагревательный кабель

могут быть изготовлены на основе резистивных или саморегулирующихся кабелей.

Подходящий тип кабельной системы выбирается в зависимости от функционального назначения помещения и доступного метода монтажа.

Резистивный

Резистивный нагревательный кабель, в свою очередь, может быть одно- или двужильным . Цены на резистивный теплый пол значительно ниже, чем у других типов. Суть работы заключается в нагревании кабеля за счет прохождения по нему тока. Преимущество такого вида в возможности укладки в помещениях с очень сложной формой.

Саморегулирующийся

Принцип работы саморегулирующегося кабеля существенно отличается от резистивного. В нем два проводника располагаются параллельно в одной оплетке. Между проводниками размещен полупроводник из полимера, по которому ток идет поперечно.

Такое устройство считается саморегулирующимся, поскольку теплоотдача на разных участках зависит от температуры окружающего пространства. Это способствует отсутствию перегрева отдельных участков, что особенно важно при установке мебели или техники на поверхность теплого пола.

Маты

Преимуществом является простота монтажа , поскольку кабель уже закреплен змейкой с оптимальным шагом. Остается только уложить мат на черновую поверхность и закрепить.

Кабель на таких матах сверхтонкий, так что высота пола при его укладке практически не измениться, особенно если черновая поверхность довольно гладкая и в бетонной стяжке нет необходимости.

Инфракрасный

Стержневой

теплый пол представляет собой систему из двух параллельных шин-проводников, между которыми закреплены нагревательные стержни .

Материал стержней при прохождении тока излучает волны в инфракрасном диапазоне, которые нагревают предметы в помещении.

Основными преимуществами такого устройства являются:

• независимость стержней, благодаря которой даже выход нескольких из строя не повлияет на работу всего пола;
• саморегуляция, которая обеспечивает снижение энергопотребления при повышении температуры, а также отключение при достижении предельной степени нагрева;
• возможность размещения под мебелью, что позволяет при необходимости делать перепланировку в комнате.

Плёночный

представляет собой карбоновые проводники, заключенные в специальную защитную пленку .

Такой тип электрического теплого пола не рекомендуется без крайней необходимости укладывать под плитку, поскольку материал пленки плохо реагирует с материалом стяжки и плиточного клея.

По способу монтажа

Монтаж разных видов электрического теплого пола под плитку имеет свои особенности.

На стяжку

Кабельный укладывается обязательно в бетонную стяжку. Инфракрасные и кабельные маты можно укладывать на предварительно выровненное чистовое покрытие. Плитку поверх таких матов укладывают сразу, увеличив слой клеевой смеси. Пленочный термомат предварительно накрывают фанерными листами.

На деревянный пол

Производить укладку электрического греющего пола на деревянный настил не рекомендуется по ряду причин:

• дерево имеет низкую теплопроводность, поэтому теплопотери будут выше и мощность кабелей придется выбирать выше;
• электрический пол не сможет выполнить роль основного источника тепла, поэтому дополнительно необходимо устанавливать стандартные радиаторы;
• древесина пожароопасна, что в случае короткого замыкания чревато возгораниями;
• даже если поверх деревянного основания залить стяжку, древесина при перепадах температур расширяется и сжимается, что вызовет появление трещин в бетоне и снизит теплопроводность.

Как выбрать?

Керамическая плитка самое стойкое и экологичное покрытие, которое выдерживает большие нагрузки и даже при сильном нагреве не выделяет вредных веществ. Поэтому монтаж электрического теплого пола именно под плитку открывает широкие возможности.

Какой тип электрического теплого пола лучше сказать однозначно невозможно. На влияет предполагаемый способ монтажа всей системы:

• если толщина пола не имеет критического значения или форма помещения очень сложная, лучше выбрать электрический кабель;
• стержневой инфракрасный пол система довольно дорогая, но если площадь обогрева большая, экономически оправдано использование именно этого варианта, за счет его саморегуляции;
• пленочный ИК пол не рекомендуется укладывать под плитку из-за отсутствия сцепления пленки и клеевого раствора, а также реакции между материалами пленки и клея;
• тепловые маты наиболее удобный вариант нагревательной поверхности под плитку за счет малой толщины и простоты монтажа.

Важно! Если монтаж системы обогрева будет производиться профессионалом, можно отдать предпочтение более дешевой кабельной системе. Если же укладка планируется производиться самостоятельно, лучше приобрести нагревательные маты.

Виды керамической плитки

Напольная плитка имеет множество разновидностей. От ее вида и параметров зависит область ее применения. Наиболее распространенным является кафель, который может быть глазурованным и неглазурованным. Именно под кафель рекомендуется производить укладку теплого пола, однако, можно использовать и другие виды плитки, главное,Т при этом обращать внимание на ее характеристики:

• твердость;
• стойкость к изнашиванию;
• водопоглощение;
• устойчивость к химическим воздействиям;
• степень пористости.

Для каждого помещения приняты свои оптимальные характеристики плитки. Так, для коридоров с большой степенью проходимости необходимо подбирать плитку III или IV класса износостойкости, а для жилых помещений достаточно II класса износостойкости и 5-6 класса твердости.

Для кухни и ванной важными показателями является водопоглощение плитки и химическая устойчивость. Пористость плитки для покрытия теплых полов должна быть минимальной.

Натуральный камень, обладающий крайне высокой теплопроводностью и стойкостью — идеальный вариант для укладки поверх нагревательных элементов. Однако высокая стоимость этого материала делает его малодоступным.

Керамогранит также имеет хорошие характеристики для монтажа на греющее покрытие. Хотя он и не слишком популярен для укладки в жилых помещениях, он отлично будет смотреться в зимнем саду или на полу крытого бассейна.

Устройство

Бетонный

Система укладки электрического нагревателя в бетонную стяжку состоит из монтажа следующих слоев:

• гидроизоляции;
• теплоизолирующего слоя;
• армирующей сетки или планок для крепления;
• нагревательный слой;
• стяжки из клеевой смеси;
• плитки.

Настильный

В случае необходимости монтажа электрического тёплого пола на настил из дерева, конструкция должна состоять из следующих слоев:

• деревянных лаг;
• гидроизоляции;
• теплоизолирующего фольгированного слоя;
• армирующей сетки;
• фанерных листов или ОСП;
• финишного покрытия.

Процесс монтажа

На бетонное основание

Монтаж тёплого пола любого типа производится на подготовленное, предварительно очищенное основание. Дальнейший процесс укладки состоит из следующих шагов:

1. Прокладывается демпферная лента на стенах по периметру помещения на уровне будущей стяжки.
2. Заливается бетонная стяжка и полностью просушивается.
3. Составляется подробная схема укладки и подключения электрического тёплого пола. На схеме обязательно указываются места, где будет стоять мебель или бытовая техника, поскольку в этих местах нет необходимости укладки кабелей. А также предусматривается отступ от стен около 10 см и для кабельного типа устройства размечается шаг укладки.
4. Обязательно выбирается место на стене, где будет устанавливаться термостат. В этом месте должна проходить проводка электрической сети или она подводится специально для питания тёплого пола. В том случае, если в помещении предполагается повышенная влажность, можно вывести термостат в соседнее помещение.
5. После завершения подготовительных работ, приступают к укладке первого — теплоизоляционного слоя. От качества изоляции зависит дальнейшая экономичность системы и качество обогрева. Для утепления под электрическую систему тёплого пола лучше всего подходит фольгированный пенофол. Листы утеплителя укладываются вплотную и соединяются фольгированным скотчем.
6. Поверх теплоизолирующего слоя укладывается армирующая сетка. Благодаря ей исключается контакт нагревательных элементов с поверхностью утеплителя и к ней будет крепиться нагревательный кабель. Если производится укладка кабельных матов, в армирующей сетке нет необходимости.
7. Следующим шагом является установка термостата и датчика температуры. Для этого в стене делается штроба строго вертикально к поверхности пола. Датчик выводится в гофре на поверхность пола на расстояние 40 см. Конец гофры заглушается для предотвращения попадания раствора на датчик.
8. Согласно подготовленной схеме укладывается кабель или маты и закрепляются на поверхности. При укладке кабеля необходимо следить за расстоянием между витками. Оно должно быть строго одинаковым. Важно! Категорически нельзя допускать касания витков или пересечения кабеля. Это может привести к перегреву системы и выходу ее из строя.
9. Далее, система подключается к термостату и проверяется мультиметром сопротивление. При правильном подключении оно должно быть таким же, как и до укладки.
10. После этого тестируется работоспособность нагревательной системы. Для этого нужно на некоторое время включить питание и проверить все режимы нагрева.
11. После остывания нагревательной системы делается стяжка толщиной 3-5 см клеевым раствором. Если выбрана система нагрева кабельными матами, в стяжке нет необходимости, поскольку толщина кабеля позволяет сразу укладывать плитку, слегка увеличив количество клеевой смеси.
12. После полного просыхания раствора в течение 3-4 недель, можно пользоваться системой обогрева.

Важно! Не следует использовать нагревательную систему для ускорения просыхания раствора. Это может привести к короткому замыканию и растрескиванию стяжки.

На деревянный пол

Если нет возможности произвести монтаж электрического тёплого пола на бетонное основание, можно сделать это на деревянный настил. При этом следует четко соблюдать технологию и ответственно отнестись к пожаробезопасности конструкции.

Этапы монтажа:

1. На деревянные лаги укладывается плотная полиэтиленовая пленка для обеспечения гидроизоляции основания.
2. Поверх пленки прокладывается слой теплоизоляции с фольгированной поверхностью.
3. В месте установки терморегулятора и датчика температуры делается штроба в стене строго перпендикулярно основанию пола.
4. Затем в лагах делаются прорези глубиной 5-6 см для укладки кабелей. Эти прорези необходимо обить тонкой жестью или другим изолирующим материалом для исключения контакта древесины и кабеля.
5. По поверхности теплоизолирующего материала укладывается армирующая сетка и крепится к лагам.
6. Укладывается нагревательный кабель и крепится к сетке.
7. В гофрированной трубе выводится датчик температуры и укладывается строго между двумя витками кабеля.
8. Далее, производится монтаж плитки на клеевую смесь.

Плюсы и минусы

Основными преимуществами электрических систем тёплого пола под плитку являются:

• низкая стоимость и простота монтажа по сравнению с водяной системой;
• отсутствие большого подъёма уровня пола и сильной нагрузки на перекрытия;
• безопасность от протечек, которые могут возникнуть в случае монтажа водяного тёплого пола;
• простая система управления нагревом и возможность регулировки температуры обогрева;
• отсутствие необходимости в разрешительных документах на оборудование тёплого пола;
• керамическая плитка становится «аккумулятором» тепла, равномерно отдающим тепло помещению.

Минусом электрической системы является большая нагрузка на электрическую сеть, из-за чего может возникнуть необходимость прокладывания дополнительной линии.

Цена

Нагревательные электрические системы выпускаются в различном ценовом диапазоне.

Наиболее дешёвые китайские тёплые полы. В среднем ценовом диапазоне находится продукция российского производства. Корейские компании выпускают электрические теплые полы разнообразной цены и качества.

Наиболее качественные и надёжные системы выпускаются производителями из Америки, Норвегии и Дании.

Электрические теплые полы европейских производителей имеют следующую стоимость:

• кабельная система 800-1000 руб./кв. м;
• нагревательные маты 1.5-2 тыс. руб./кв. м;
• ИК пленка 600-800 руб./кв. м.

Приобретая электрический теплый пол необходимо обращать внимание на технические характеристики устройства, а также учитывать необходимость дополнительного приобретения терморегулятора, расходных материалов. В зависимости от производителя комплектация может отличаться.

Полезное видео

Ознакомьтесь визуально с процессом укладки электрического теплого пола под плитку на видео ниже:

Выводы

Электрический тёплый пол отличное дополнение к основному отоплению дома. Для небольших помещений, таких как ванные, душевые или туалетные комнаты, он может использоваться и в качестве основного источника обогрева.
Уложенный под кафельную плитку электрический греющий пол создаёт комфорт даже в холодное время года и позволяет ходить босиком, не испытывая неудобства.

Вконтакте
