Приветствую Вас, друзья!
Каждый хозяин частного дома неизбежно сталкивается с проблемой отведения дождевой и талой воды. И дело тут не только в неудобстве, создаваемом лужами. Избыток воды на территории приусадебного участка может привести к весьма неприятным последствиям – например, к проседанию и размоканию фундамента построек. Кроме того, чрезмерная влажность почвы отрицательно сказывается на росте растений, в частности, становясь причиной подгнивания корней и развития болезней. Задача водоотведения на участке, прилегающем к частному дому особенно актуальна для тех областей, где за год выпадает много осадков.
Решением проблемы отведения воды с приусадебного участка является создание ливневой канализации. Можно заказать строительство системы водоотведения у профессионалов. В то же время, при наличии даже небольшого опыта проведения строительных работ, ливневку можно сделать своими руками, тем самым, ограничив свои расходы лишь приобретением необходимых материалов.
Итак, что нужно, чтобы .
Основные функции ливневки
Главное назначение ливневой канализации на территории приусадебного участка – обеспечить качественный дренаж почвы и недопущение ее переувлажнения. Тем самым не будет происходить подтоплений и проседаний фундамента дома и других строений, расположенных на участке, в результате которых та или иная постройка может покоситься или начать уходить в землю, а на ее стенах могут образоваться трещины. Избыток воды в почве ведет к постепенному разрушению фундамента, а потому отведение воды значительно увеличит срок службы здания.
ВАЖНО ЗНАТЬ!
На участках с глинистой почвой без ливневой канализации просто не обойтись – такая земля плохо пропускает воду, а потому после таяния снега и дождей на ее поверхности долго остаются лужи. Скопление воды в плодородном слое почвы приводит к заболеваниям корневых систем растений, что может стать даже причиной гибели насаждений.
Назначением ливневой канализации является не только дренаж территории земельного участка, но и очистка отводимой воды от песка и прочих загрязнений. Вода, прошедшая через систему водоотведения, имеет относительно высокий уровень чистоты, а потому не приводит к загрязнению водоемов и окружающих почв.

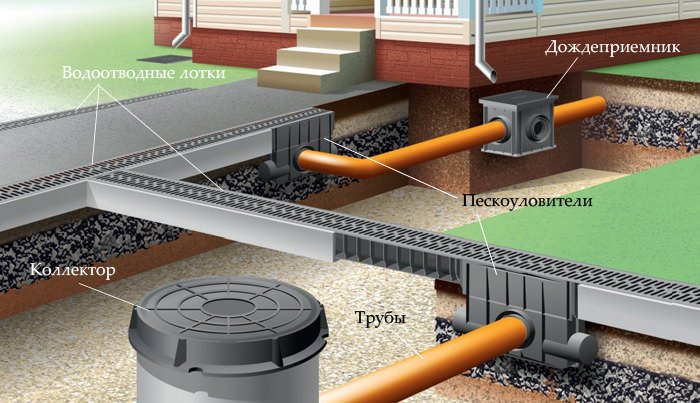

Основные компоненты системы водоотведения
Водоотводящая канализация на приусадебном участке должна включать в себя следующие элементы:
- Водоотводящие каналы и желоба.
- Поддоны для приема воды перед входными дверями.
- Водоприемные воронки под водосточными трубами.
- Колодцы для осмотра.
- Уловители песка.
- Коллекторный колодец.
Вода может отводиться как по открытым желобам, так и по закрытым подземным каналам. Основным требованием к желобам и каналам для водоотведения является соблюдение наклона в направлении водосборников. Сток воды по каналам может производиться не только в специальные водосборники. Вода может просто отводиться за границы территории приусадебного участка.
Приемники дождевой воды устанавливаются под водосточные трубы, отводящие воду с крыш строений. Изготавливаются они в виде пластиковых либо полимербетонных прямоугольных воронок, имеющих разный объем. Необходимым элементом такого приемника является корзина, улавливающая различный мусор, смываемый водой с крыш. Из таких воронок вода поступает в водоотводящие открытые желоба или подземные каналы.
Смотровые колодцы обеспечивают возможность осмотра каналов, ухода за ними и прочистки в случае необходимости. Обычно они создаются там, где водоотводящие каналы соединяются либо пересекаются – именно в таких местах вероятность засорения наиболее высока.
Уловители песка задерживают твердые частицы, которые содержатся в воде, стекающей по водоотводящим каналам. Такие пескоуловители устанавливаются на открытых ливневых канализациях.
По водосточным каналам вода отводится в коллекторный колодец, в котором она собирается и фильтруется в почвенные слои.
Ливневка своими руками — видео
Виды ливневой канализации
На территории приусадебного участка может быть сооружена ливневка открытого либо закрытого типа. Открытая ливневая канализационная система также называется линейной. Больше всего она подходит для тех участков, на которых есть дорожки и площадки, асфальтированные либо имеющие . Такая ливневая канализация проста для монтажа. Вместе с тем она позволяет осуществлять .

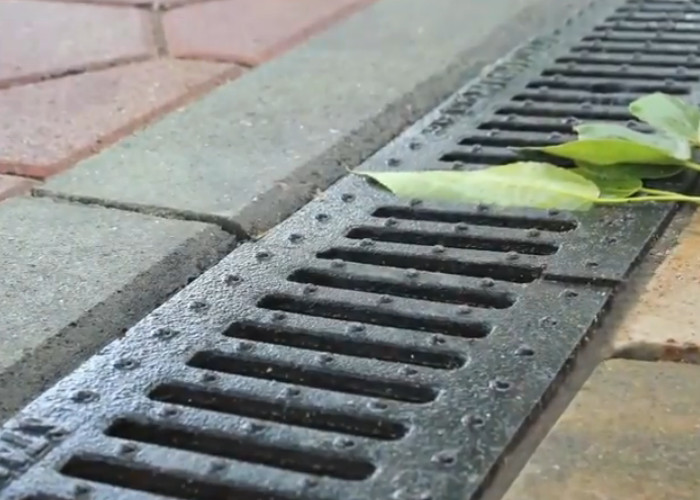

Водоотводящими элементами в системах этого типа являются желоба из бетона, металла или пластика, по которым вода, стекающаяся из водосточных труб, а также с тротуаров, дорожек и площадок, отводится в общую канализационную трубу либо в предназначенные для сбора воды резервуары. Такие желоба покрыты сверху решетками, задерживающими различный мусор, а также выступающими в качестве декоративного элемента. Для предотвращения утечки воды, места соединения желобов замазываются герметиком.
Другой тип системы водоотведения – закрытая или точечная ливневка, характеризующаяся подземным расположением водоотводящих трубопроводов. Для сбора воды, стекающей по водосточным тубам с кровель, используются приемники дождевой воды, накрытые сверху решетками. Трубопроводы, расположенные под землей, отводят воду в коллекторный колодец либо за пределы территории участка.
Кроме этих двух видов систем водоотведения строят также ливневки смешанного типа, сочетающие в себе компоненты как линейной, так и закрытой ливневой канализации.
Расчет объема, глубины и уклона ливневки
Функциональность ливневой канализации будет зависеть от того, насколько правильно она спроектирована. При проектировании системы водоотведения необходимо верно рассчитать ее объем, глубину и наклон. Ливнека должна быть рассчитана так, чтобы она обеспечивала полное отведение воды с территории участка.
При расчете глубины расположения трубопровода при проектировании ливневки соблюдаются следующие правила:
- при сечении подземных труб не более полуметра, максимальная величина их заглубления должна составлять 0.3 метра, более толстые трубы заглубляют до 0.7 метра;
- при наличии на участке дренажной системы, уровень ливневки должен находиться выше уровня системы дренажа.
ВАЖНО ЗНАТЬ!
Желательно, чтобы трубопровод находился в земле ниже той глубины, на которую промерзает почва. Но, чтобы сделать работы по прокладке труб менее трудоемкими, глубину можно уменьшить, однако в этом случае трубы нужно будет утеплить слоем щебня и геотекстильной прокладкой.
Полный объем отводимой с участка воды зависит от общего количества осадков, выпадающих в данной местности и суммарной площади, участвующей в отведении воды, в случае открытой системы либо площади проекции крыши на земную поверхность в случае закрытой системы. Значение объема стоков можно определить по формуле Q=q20*F*¥, где Q – объем отводимой воды, q20 – объем выпадающих осадков, F – значение площади, с которой отводится вода, а ¥ — коэффициент, зависящий от материала покрытия участка.
Данные относительно количества выпадающих осадков можно узнать у местных метеорологов либо в соответствующей документации.
Верный выбор угла наклона каналов водоотведения обеспечивает эффективный отток воды с участка под действием законов физики. Величина угла наклона зависит от толщины труб системы. При диаметре труб 200 миллиметров через каждый метр длины труба должна опускаться на 7 миллиметров. Для 150 миллиметровых труб на каждый метр длины уклон должен составлять 8 миллиметров. Если труба соединяется с водоприемной воронкой либо ливневым колодцем, то на каждый ее метр уклон должен составлять 20 миллиметров. Для открытых желобов уклон составляет от 3 до 5 миллиметров.
ВАЖНО ЗНАТЬ!
Проектирование и строительство подземных трубопроводов для водоотведения должно осуществляться тогда же, когда на участке возводятся основные постройки. После того, как строительство зданий завершено, создание подземной ливневой канализации станет невозможным.
Монтаж ливневой канализации своими руками
Перед началом строительств ливневки необходимо убедиться в том, что на постройках есть все необходимые компоненты водосбора и водоотведения – желоба, стояки и водосточные трубы. Следующим шагом является проведение разметки территории в соответствии с заранее начерченным планом системы водоотведения. Дальнейший ход работ зависит от того, к какому типу относится сооружаемая система.
При строительстве закрытой системы выполняются следующие действия:
ВАЖНО ЗНАТЬ!
В тех местах, где трубы имеют изгибы, а там, где длина труб превышает 10 метров желательно создать колодцы для осмотра. Такие колодцы следует построить и в местах соединения нескольких трубопроводов.
При строительстве открытой системы водоотведения также прокапываются траншеи нужной глубины с соблюдением нужного уклона, только в них на песчаную подушку вместо труб укладываются пластиковые желоба. Другим способом создания каналов для водоотведения является заливка прорытых траншей бетоном. Для этого в них вначале нужно установить опалубку. Места их соединения необходимо герметизировать. Там, где каналы лотки входят в резервуар для сбора воды, необходимо установить уловители песка. Завершается монтаж открытой системы проверкой на течи, ликвидацией неполадок и закрытием желобов решетками.
При создании ливневой канализационной системы важно обеспечить полное отведение воды с крыши. Это обеспечит наиболее эффективную защиту приусадебного участка от избытка влаги.
Если ливневка построена правильно, то она предотвратит все те проблемы, которые могут произойти из-за переувлажнения земли. Самое главное то, что качественное отведение значительно увеличит долговечность строений.
Уход за системой водоотведения
Даже правильный монтаж системы не гарантирует ее полноценной функциональности в том случае, если не выполняется должное обслуживание системы. Необходимо периодически производить профилактический осмотр ливневки. Если же ливневая канализация перестала справляться с водоотведением, то ее необходимо тщательно осмотреть для установления причины проблемы.
Прежде всего, необходимо осмотреть крышу и убрать весь собравшийся мусор из желобов, воронок. Далее нужно провести осмотр водосточных труб и, если нужно, их прочистку.
Если принятые меры не дали ожидаемого результата, то проблему следует искать в самой ливневой канализации.
Осмотр открытой ливневки сложности не представляет. Для этого надо просто снять решетки с водоотводящих желобов и удалить оттуда скопившийся мусор. После этого стоит произвести промывку каналов водой под напором. После этой процедуры решетки ставятся на место.
Если на участке построена ливневка закрытого типа, то задача усложняется. В некоторых случаях даже требуются услуги специалистов. Прежде всего, нужно установить, где именно забилась канализационная труба. Затем в эту трубу нужно подать воду под высоким давлением. Эффективность такой прочистки повышается, если подачу воды осуществлять поочередно в прямом и обратном направлении.
Данный метод применим только для труб, толщина которых не превышает 200 миллиметров. Более толстые трубы требует применения профессиональной техники.
Видео — монтаж системы отвода ливневых вод
Ну и для тех, кто ничего не понял — смотрим видео
Заключение
Ну вот и все, друзья.
Надеюсь статья о том, как сделать ливневую канализацию в частном доме будет вам полезной!
Любой частный дом подвергается воздействию атмосферных осадков. Рано или поздно любой домовладелец начинает задумываться о ливневой канализации на своем участке. На самом деле, она эффективно собирает, а также выводит осадки с территории участка. У многих имеется уверенность, что эта система представляет собой водосток с кровли. На самом деле это сложный механизм, включающий множество элементов. Именно о том, как сделать ливневку на своем участке поговорим.
Принципы водоотведения
Приступать к работе лучше всего с изучения основных моментов водоотведения. Вся система должна направляться на главный принцип – стоки собираются с крыши в единый поток, а далее перенаправляться в коллектор. Так все основные элементы собираются в общую магистраль, которая осуществляет водосброс.
В общем процедура отведения дождевых вод будет выглядеть следующим образом:
- Вода с кровли стекает в желоба водостока крыши;
- Стоки попадают в дождеприемник, направляются в коллектор.
Полезный совет. Если централизованной канализации нет, то роль коллектора может исполнять ближайшая канава, водоем или подходящий колодец.
Если упомянуть дренажную систему, то она также занимает значительное место. Она обустраивается там, где собирается наибольшее количество воды.
Как спроектировать и рассчитать ливневый слив
Для того, чтобы сделать всю работу своими руками, но не потратить лишних денег, необходимо провести заранее все расчеты. Иначе можно получить следующие неприятности:
- Не просчитать все нюансы. Система не будет справляться с необходимым объемом работы;
- Сделать все с запасом на глаз. Будут потрачены лишние деньги.
Наиболее точный расчет получится, если имеются следующие данные:
- Осадки (объем), которые характерны по местности. Их можно разыскать, если изучить СНиП.
- Когда потребуется удаление талых вод, то информация об уровне снегового покрытия. Здесь же будет нужна частота дождей.
- Площадь сбора сточных вод.
- Параметры грунта на участке.
- Расположение имеющихся в земле коммуникаций.
Когда у вас будут все данные, то вы сможете выполнить все подсчеты по количеству отводимых стоков. В расчете используется следующая формула:
Для подсчетов необходим поправочный коэффициент. Он будет различен у разных типов поверхности:
По результатам расчета следует провести подбор необходимого диаметра труб. В поиске нужно использовать действующую таблицу СНиП.
Проект также должен учитывать способ перемещения жидкости к коллектору. Если имеет место такая ситуация, что уклон ливневой канализации недостаточный для самотека, то потребуется использовать принудительный метод с применением насосов.
Обращаем внимание! Проектирование необходимо провести как у наружной системы кровли, так у элементов под землей .
Элементы системы
Так как дождевая канализация необходима для того, чтобы собирать и удалять осадки, то основными элементами конструкции будут трубы, лотки, дождеприемники. Функциональность зависит от правильности выбора, а также установки компонентов. Далее рассмотрим элементы конструкции ливневки.
Приемные элементы
Дождеприемники . Требуются, чтобы сбирать жидкость с крыш, бетонированных поверхностей и т.д. Конструктивно представляет собой емкость, обладающую отводом к общей канализационной линии. Материал изготовления бывает различный, но чаще всего они полиэтиленовые или полипропиленовые.
Обязательным условием является наличие фильтров, которые защищают от засорения мусором. Они представляют собой своеобразную корзину, которую можно вытащить для прочистки. Существуют также устройства, снабженные сифонами для задержки неприятных запахов.
Придверные поддоны . Аналог предыдущего элемента. Однако они монтируются возле входа. Сверху имеет защитную решетку, а внизу отвод для подключения к трубопроводу. Использование подобных поддонов решает 2 проблемы:
- Собирает, удаляет жидкость у входа в здание;
- Очищает обувь людей, входящих в здание. Имеется специальная решетка, которая, помимо прочего, является декоративным элементом.
Трубы и лотки . Компоненты, по которым перемещается жидкость. Направляют сточные воды из дождеприемников к коллектору.
Колодцы . Обеспечивают промежуточный сбор дождевых вод, а также стабильную работу ливневки.
Устройства для защиты ливневой канализации
Пескоуловители . Являются обязательной составляющей. Основной задачей является удержание песка или грунта. Предохраняют трубы от засорения и позволяют оптимально работать всей системе.
Принцип действия следующий: вода попадает в пескоуловитель. Скорость потока в устройстве снижается, т.к его размер больше, чем сливная труба. Частицы грунта оседают на дно, а жидкость по выходящей трубе перемещается дальше.
Точно также, как дождеприемники должны иметь фильтры-корзины, позволяющие удалять загрязнения.
Маслооотделители и нефтеуловители . Устройства, которые обязательны к установке на промышленных объектах. Особенно важным моментом будет там, где идет совмещение ливневой канализации с отводом отработанной жидкости, например, на автомобильных мойках.
Фильтры . Системы сбора и удаления дождевых вод не способны функционировать без различного рода фильтров. Они могут очищать от механических загрязнений, проводить глубокое очищение до необходимых санитарных требований. Фильтрационные устройства бывают следующими:
- Механические. Простые конструктивно, но очень эффективны. Они осуществляют главное очищение – от взвешенных частиц. Первый этап очистки производят решетки на желобах, дождеприемниках. Второй этап осуществляется в корзинах-фильтрах, задерживающих мелкий мусор. Обеспечивают продолжительность эксплуатации с высокой производительностью.
- Сорбционные. Так как в дождевой или талой воде встречается присутствие вредных химических веществ, то возникает необходимость очистки от них. Подобное очищение происходит при помощи сорбционных фильтрующих элементов. Такие устройства позволяют пропускать через себя воду, очищая ее от вредных веществ. В качестве сорбентов используются активированный уголь, шунгит, специальные вещества.
Способы сбора воды
Исходя из вариантов сбора воды и конструкции ливневую канализацию возможно разделить на 2 типа – точечную и линейную.
Точечная система
Имеет дождеприемники, устанавливаемые под водостоками с кровли. Каждое устройство имеет свою линию, входящая в единую магистраль. Как уже сказано ранее, имеют защитные решетки, а также пескоулавители.
Линейная система
При такой конструкции ливневка состоит из сети лотков и трубопроводов, находящихся либо в грунте, либо открыто проложенных. Открытые лотки тоже снабжаются уловителями песка и защитными решетками. Различием с точечной будет в том, что линейная способна вбирать жидкость как с кровли, так со всего участка. Для значительных периметров необходимо применять именно эту модель.
Таким образом до начала работ нужно определиться со способом сбора воды, так как на начальной стадии потребуется проведение подготовительных работ.
На какой глубине прокладывать каналы
Выбирать уровень закладки необходимо учитывая условий вашего участка. Так, к примеру, у небольших труб глубина 30 см. Когда трубопроводы имеют уже средние размеры, то необходимо углубляться до 50 см. Для больших габаритов, естественно, потребуется другой уровень заглубления – до 70 см.
Обращаем внимание! При наличии дренажной системы, ливневая канализация должна укладываться выше нее .
Если нет желания чересчур погружаться в землю, то можно уменьшить глубину закладки. Так, например, коллектор не обязательно монтировать на уровне большем, чем глубина промерзания грунта. В таком случае не потребуется заглублять каналы. Для исключения замерзания коллектора его стоит утеплить.
Уменьшить глубину траншеи можно, но не нужно слишком увлекаться. Так, уклон ливневой канализации обязан быть достаточным для самостоятельного стека жидкости. Исходя из этого коллектор при любом раскладе располагается ниже уровня дождеприемника. Как раз для этого момента пригодится разработка проекта. Он позволит заранее просчитать необходимый уклон.
Какой нужен уклон
Уклон ливневки регламентируется государственным стандартом. Если исходить из этого, то уровень будет следующим:
- Трубы в 150 мм – 8 миллиметров на 1 метр трассы;
- Труба 200 мм – 7 миллиметров на 1 метр трассы.
Правда можно принимать во внимание нюансы участка и немного изменять эти значения.
Обращаем внимание! Дождеприемник обязан обладать уклоном в 2 мм. Это связано с тем, что при обустройстве слишком малого наклона ливневка может не справиться со всем объемом работы.
Пескоуловитель обязан иметь еще меньший уровень наклона, т.к. должен выдерживаться принцип действия, чтобы твердые элементы успевали помещаться на дно.
Процесс монтажа
Начальным этапом является установка водостоков на кровле и подведение их внизу к дождеприемнику. Далее начинаются операции на участке.
Весь монтаж начинается с монтажа дождеприемников. Они должны монтироваться непосредственно под водосточными трубами кровли. Каждое приемное устройство должно заводиться в единую магистраль. Водостоки при помощи колен объединяются с приемниками.
Далее следует начинать подготовку траншей. Трубы необходимо укладывать на подушку из песка, толщина которой составляет не менее 100 мм. Выше уже сказано, что обязателен необходимый уклон, за которым нужно постоянно следить.
Для снижения количества землеройных работ вы в одну подготовленную траншею можете поместить ливневый с дренажным трубопровод. Но проводить их совмещение нельзя. Дренажную магистраль нужно расположить ниже, а поверх нее уже ливневую.
Если обобщить все операции, то можно сказать, что все трубопроводы заводятся в единую магистраль, направляющуюся в коллектор.
Что касается коллектора, то важно заметить, что он должен быть снабжен элементами за контролем за уровнем воды и очистки от загрязнений.
Когда все трубопроводы соединены и уложены, то все траншеи накрываются решетками.
Естественно, что после монтажа нужно провести проверку работоспособности. Проверяется ливневка следующим образом – во все дождеприемники наливается по ведру воды, наблюдается процесс стека. Также следует поискать утечки. При их наличии сразу же их устранять. Если все хорошо работает, то решетки накрываете целлофаном, засыпаете траншею грунтом.
Совмещение ливневой и дренажной систем
Ранее говорилось, что совмещать в одну магистраль ливневую и дренажную системы нельзя. Однако предлагаем главные моменты для их правильного обустройства.
- Совмещение не допускается.
- Дренаж располагается на глубине большей, чем уровень промерзания грунта.
- Для дренажа необходимо выполнять более глубокую траншею, которую помимо прочего нужно засыпать щебнем. Использование щебня объясняется тем, что это позволяет исключить давление на трубу подземных вод и тем самым защитить трубу от разрушения.
- Монтаж дренажа также выполняется с соблюдением уклона.
Ливневая канализация – это система устройств и каналов, используемых для сбора дождевой и талой воды, а также ее фильтрации и отведения в специальные водоемы, колодцы или дренажные поля.
Ливневая канализация на даче
Такой комплекс необходим для организации защиты фундамента и стен здания от попадания на них чрезмерного количества воды, губительно сказывающегося на техническом состоянии всей конструкции.
Также ливневая канализация способна предотвратить появление луж на участке и площадке у дома, образовывающихся вследствие плохой пропускной способности грунта либо резкого повышения уровня грунтовых вод из-за осадков и таяния снега.
Ливневая канализация предотвращает появление луж
Каково устройство ливневой канализации
Если вы желаете выполнить устройство ливневой канализации своими руками, следует рассмотреть основные элементы системы.
Они представлены таким списком:
- желоба и лотки – представляют собой специальные каналы, располагающиеся на земельном участке, служащие для транспортировки дождевой либо талой воды в дренажные колодцы;
- поддоны – их располагают у крыльца дома с целью сбора воды, стекающей с кровли и дальнейшей транспортировки в каналы. Поддоны могут изготавливаться из пластика или бетона;
Ливневый поддон
- пескоуловители – их устанавливают между каналами и дренажным колодцем с целью фильтрации стоков, предотвращения попадания в колодец различного мусора;
Пескоуловитель
- ливневые трубы – изготавливаются из прочного полипропилена, имеют перфорацию. Внутренняя их поверхность гладкая, а наружная – гофрированная. Такие трубы служат для отведения лишней воды из грунта в приемный колодец;
Ливневые трубы для ливневой канализации
- коллекторы – это конечная точка ливневой канализации. Именно сюда из труб и желобов поступает вода. Такие конструкции могут изготавливаться из пластика либо бетона, если речь идет про монтаж ливневой канализации своими руками;
Ливневый коллектор
- ливневые колодцы – они нужны для обеспечения доступа к коллектору с целью обслуживания. Но, стоит отметить, что на участках их очень часто устанавливают в качестве полной замены коллектора.
Так выглядят ливневые колодцы
После того, как рассмотрены все составляющие ливневой канализации, следует узнать о методиках расчета системы. Расчет обязательно должен предшествовать монтажу.
Проектирование ливневой канализации и предварительные расчеты
Чтобы понять, как сделать ливневую канализацию своими руками, сколько материала нужно подготовить для выполнения работ, нужно составить проект системы.
Он позволит точно определить количество и параметры желобов и дренажных труб, а также даст возможность отметить на участке наиболее удачные места для обустройства водоприемных лотков.
К тому же, с проектом вы сделаете ливневую канализацию, которая наилучшим образом подходит именно для вашего участка, ведь если она будет меньшего объема, не сможет справляться со всеми атмосферными осадками, при большем объеме вы просто потратите лишние деньги.
Для составления проекта вам потребуются следующие данные:
- количество осадков, выпадающих в местности, где располагается ваш дом;
- информация про мощность снежного покрова, периодичность дождей;
- площадь кровли в проекции на плоскости, площадь земельного участка, на котором будет обустраиваться дренаж;
- характеристики грунта на вашем участке, уровень залегания грунтовых вод;
- место расположения всех подземных коммуникаций.
Составление проекта ливнёвки
Для того, чтобы узнать, какие трубы для дренажа и ливневой канализации вам потребуются, нужно определить объем воды, которую готовая система должна будет отводить.
Для этого есть специальная формула: Q=q20*F*Ψ. В этой формуле неизвестные расшифровываются следующим образом:
- Q – это общий объем воды, который потребуется отвести ливневой канализационной системе;
- q20 – интенсивность осадков;
- F – общая площадь поверхностей, с которых будет отводиться вода;
- Ψ – поправочный коэффициент. Он зависит от материала покрытия участка, с которого будет отводиться вода.
Трубы ливневой канализации и дренажа
Поправочный коэффициент будет следующим:
- 0,4 – для покрытия из щебня;
- 0,85 – для бетонированной территории;
- 0,95 – для асфальтированного участка;
- 1 – для крыши.
Далее полученный после вычислений результат нужно использовать для определения диаметра труб. Сделать это можно в специальной таблице СНиП.
Таблица СНиП диаметров труб
Приступая к созданию проекта, следует сделать следующее:
- отметить место расположения водосборников в зависимости от типа канализации: точечная или линейная;
- просчитать количество материалов, используемых для ливневки и дренажа;
- указать диаметр сечения дренажных труб и глубину их залегания;
- отметить показатель и направление уклона труб и желобов. Обычно это 1 см на каждый метр;
- прописать размеры траншей и канав, которые потребуется обустроить;
- выделить места расположения ревизионных колодцев;
- указать, где будет расположен дренажный колодец для ливневой канализации;
- отметить место подсоединения дренажной системы к водосборному колодцу.
Схема ливнёвой канализации дома
Прежде, чем приступать к работам по обустройству системы, вам понадобится изучить СНиП.
СНиП
Для обустройства ливневой канализации необходимо внимательно изучить нормы СНиП 2.04.03-85.
Это позволит более точно и правильно определить характеристики будущей системы.
- уклон для труб: он зависит от диаметра. При диаметре трубы 110 мм уклон должен составить 20 мм на каждый метр изделия. При диаметре 150 мм – уклон 8-10 мм и при диаметре 200 мм – 7 мм на метр;
- глубина заложения канализации: для труб диаметром меньше 500 мм глубина залегания должна составить примерно 300 мм, для изделий большего диаметра глубина прокладки увеличивается до 500 мм. При этом, между верхним краем трубы и уровнем земли должно быть расстояние в 700 мм;
- периодичность расположения смотровых колодцев зависит от диаметра труб. Для изделий диаметром 150 мм колодцы должны устанавливаться каждые 35 метров, при диаметре труб до 450 мм – каждые 50 м, если трубы диаметром 600 мм, то колодцы следует располагать на расстоянии 75 м;
- для частных участков определено, что диаметр колодца должен составлять 1 метр.
Схема расположения ливнёвого дренажа
Теперь, когда известно, каким параметрам должен соответствовать ливневый дренаж, можно приступать к его обустройству.
Как сделать ливневую канализацию
Вам предстоит выполнить следующую последовательность работ:
Монтаж ливневой канализации
- вырыть траншеи в количестве и размерах, оговоренных проектом;
- установить дождеприемные воронки в местах слива дождевой воды;
- выровнять траншеи, обустроить на дне песчаную подушку высотой 10 см;
- соединить воронки с трубами, последние уложить на песчаную подушку. Можно предварительно обмотать геотекстилем. Это поможет защитить систему от заиливания и промерзания;
- проверить соответствие уклона труб в сторону дренажного колодца общепринятым стандартам;
- соединить трубы между собой при помощи специальных муфт, сделанных из того же материала;
- подсоединить дренажные трубы к колодцу, прежде установив пескоуловитель, фильтрующий воду от механических примесей;
- засыпать трубы слоем щебня фракцией 16 мм и слоем грунта.
Ливневая канализация своими руками — достойный проект защиты Вашего дома
Так ливневая канализация своими руками будет обустроена очень быстро и просто.
Видео
Нет ни одного частного дома, который бы не подвергался воздействию атмосферных осадков. После хорошего дождя остается немало влаги на поверхности. Особенно тяжело тем, у кого грунт имеет в составе глину. Почва постоянно раскисшая, во дворе большое количество луж и грязи. Это не делает участок привлекательным. Чтобы избавится от этой проблемы, придется устраивать ливневую канализацию. Ее можно сделать своими руками еще на этапе строительства загородного дома.
Но если ваш дом уже стоит, не беда, систему ливневой канализации без проблем можно монтировать вокруг дома. Более подробно об этом мы поговорим в статье.
Защита от осадков атмосферы за счет ливневой канализации
Мы живем в такой местности, в которой нет районов с отсутствующими осадками. Мы сталкиваемся с ними круглый год, в виде дождя или снега. Такая повышенная влажность вредит не только зданию, но и вашим растущим культурам. Стоячая вода не придаст им полезных веществ. А если еще на даче присутствует погреб или подвал, то жидкость без проблем может их затопить при сильном ливне. Как выйти из положения?
Вокруг дома нужно сделать ливневую канализацию. Она служит для того, чтобы отводить излишки воды в нужное место или за пределы постройки. Кроме того, если грамотно смонтировать конструкцию, то она не только будет собирать жидкость, но и очищать ее от песка и других примесей. На выходе вода получается чистой и никак не вредит внешней среде.
Составные части конструкции ливневой канализации
Перед тем как приступать к монтажу системы, важно узнать устройство ливневой канализации в частном доме. Только тогда можно сделать все правильно, чтобы система канализации прослужила долго. Все составные части ливневой канализации образуют единую систему. Давайте рассмотрим эти элементы.
Колодец
Это специальный резервуар, в котором будет храниться вся сточная вода. Важно, чтобы он был большой - чем больше, тем лучше. Однако учитывайте количество осадков в своей местности. Если оно небольшое, то достаточно среднего колодца. Также на выбор влияет размер ската крыши и величина участка. Колодец может быть выполнен из бетонных колец или из пластика. Резервуар должен иметь дно. Это сердце ливневой канализации.
Люк над колодцем
Можно выбрать кольцо и отдельный пластиковый, металлический или резиновый люк. Тогда колодец вкапывается так, чтобы крышка размещалась на 15-20 см ниже, чем уровень грунта. Чтобы установить люк нужно будет залить или выложить из кирпича горловину. Но результат будет радовать, так как на газоне вы не увидите никаких отличий. При использовании готовой крышки с люком, грунт насыпается на 4-5 см. Тогда газон будет немного отличаться.
Дренажные каналы (лотки дождеприемника)
Это один из видов дренажного канала. Они выглядят как желоба, защищенные решеткой. Выполняются из пластика, металла, композита или железобетона. Их устанавливают в местах, где количество осадков самое большое, а именно: вдоль дорожек для пешеходов и вдоль скатов кровли. Их устанавливают в том случае, когда, делая отмостку, не заложили трубы для слива. Так вы моете не разрушить отмостку.
Точечные дождеприемники
Это второй вид дренажного канала. Это емкости меньшего размера, устанавливаемые в месте скопления жидкости: под трубами водостока и в местах с низкой точкой. Корпус может быть сделан из бетона или пластика. Использование бетонных конструкций рационально при сооружении глубокой ливневой канализации. Дождеприемники ставят друг на друга до нужной высоты.
Обратите внимание! Уже существуют пластиковые изделия, которые можно настраивать под требуемую высоту.
Ловители песка
Это специальные приборы, предназначенные для фильтрации песка, в них он оседает. Чаще всего используют корпус из пластика, дешево и сердито. Их монтируют на расстоянии на длинных трубопроводных участках. Все тяжелые вкрапления остаются в них, не проходя дальше по системе. Время от времени их требуется чистить.
Защитные решетки
Они не допускают проникновение листьев, веток и другого мусора в дренаж. Чтобы вода не задерживалась, лучше брать средние отверстия. Решетки могут быть чугунные, стальные и из сплавов алюминия. Последний вариант самый выгодный, так как изделия из стали быстро ржавеют, а чугун хрупкий при перепадах температур.
Трубы
Это «вены» ливневой канализации. Именно по ним перемещается вода. Идеальным вариантом считается трубы из полиэтилена наружного использования. Они имеют рыжий цвет. За счет гладких стенок осадки в них не будут скапливаться. Кроме того, их проводящая способность значительно выше, чем у других труб такого же диаметра. Иногда используют чугунные трубы и из асбеста. Диаметр труб зависит от количества осадков. Минимальный показатель - 150 мм. Чем больше, тем лучше. Трубы размещают с уклоном к дождеприемнику в 30 мм на 1 м (3%), а затем в сторону резервуара.
Ревизионный колодец
Важная деталь, позволяющая выполнять очистку и обслуживать трубопровод. Это пластиковый или бетонный колодец небольшого размера, который устанавливают на некоторых участках трубопровода, где разветвляется система.
Вот все составные части ливневой канализации для загородного дома. Благодаря ей ваш участок будет сухим и привлекательным.
Какая бывает ливневая канализация
В зависимости от элементов, ливневая канализация может делиться на несколько видов:
- Линейная ливневая канализация.
- Точечная ливневая канализация.
- Смешанная ливневая канализация.
Как вы уже поняли, речь идет о дождеприемниках. От их выбора зависит и вид системы. Она отличается как устройством, так и предназначением.
Линейная система ливневой канализации
Ее еще называют системой открытого типа. Ее довольно просто изготовить, а в эффективности сомневаться не стоит. Такая система состоит из сети желобов, известных нам материалов. Рекомендуется использовать или композитные или пластиковые желоба. Соотношение цена-качество себя оправдывает. В каналы попадает вода из водосточных труб или дорожки, после чего направляется в колодец или общую канализационную систему. Сверху все накрывается решеткой для защиты от мусора. Кроме того, решетка служит декоративным элементом.
Стыковка отдельных желобов между собой выполняется при помощи герметика, чтобы вода не проникала в соединительные стыки. Если вы хотите сделать свой участок суше и красивее, то это хороший вариант. Система обладает большим охватом, так как можно собирать воду с тротуара, дорожки, других площадок и со слива крыш. На фото вы можете увидеть пример ливневки линейного типа.
Обратите внимание! При монтаже системы нужно сделать уклон каждого желоба, чтобы вода в нем не скапливалась.
Точечная система ливневой канализации
Ее еще называют системой закрытого типа. Свое название она получила за то, что вся система трубопровода находится под землей. Процесс работы следующий: вода, стекая с крыш и других поверхностей, попадает в точечные дождеприемники с решетками, а дальше перемещаются по системе труб в канализацию или колодец. Как выглядит система, вы можете посмотреть на этом фото.
Обратите внимание! Установка подземных коммуникаций дело сложное, поэтому обустраивать систему нужно исключительно на этапе разработки проекта здания. Потом сделать ее будет практически нереально.
Смешанная система ливневой канализации
Этот тип системы используется в целях экономии личных средств и сил. Понятно, что на устройство открытой системы уйдет меньше времени, сил и средств, чем на закрытую ливневку. А смешанная канализация - это что-то среднее. В нее входят элементы и одного и другого вида.
Ливневая канализация в частном доме своими руками
Теперь, когда вы все знаете о системе отвода воды, можно приступать к описанию процесса монтирования. Мы пошагово рассмотрим всю работу.
Дополнительно о том, как можно устроить ливневую канализацию для своего дома, вы можете узнать из этого видео.
Преимущества ливневого отвода воды
- Система как принимает потоки воды, так и сразу их выводит.
- Комплектующие материалы системы ливневой канализации стоят относительно недорого.
- Просто выполнять монтаж системы канализационного стока.
- Регулярное очищение выполняется быстро и эффективно.
- Углы и перекрестки в системе практически отсутствуют, поэтому она редко засоряется.
- Слив жидкости выполняется по самому короткому пути.
Если вам надоело постоянно наступать в лужи и приносить в дом грязь, то устройство ливневого водоотвода решит все ваши проблемы.
Залогом благоустроенного и комфортного приусадебного участка, а также защитой здания от подтопления является устройство ливневой канализации в частном доме. Если вы хотите избавиться от луж с застаивающейся водой, потоков грязной воды во время дождя, то ещё на этапе проектирования здания позаботьтесь о закладке в проект ливневой канализации.
Правильно спроектированная и качественно смонтированная ливнёвка обеспечит надёжное и своевременное отведение воды с вашего участка.
Давайте разберёмся, что же собой представляет ливневая канализация (ливнёвка). Данное сооружение представляет собой систему труб и колодцев, служащую для сбора и отвода дождевой и талой воды с территории участка.
Как правило, любая ливневая канализационная система состоит из следующих элементов:
- сборно-распределительный колодец;
- пескоотделитель;
- специальный отделитель для масел и бензина;
- сорбционный блок;
- специальный колодец для проведения отбора проб
Основное назначение ливневой канализации в частном доме
Главная функция любой ливнёвки заключается в заборе и отведении талой и дождевой воды с участка при помощи специальных приспособлений, к которым относятся:
|
|
- дождеприёмники,
- дренажные желоба,
- водостоки.
Помимо сбора воды ливневая канализация способна очищать её от песка и вредных примесей (масел и бензина) за счёт специальных уловителей. Это необходимо для того, чтобы вода, попадающая в общую канализационную систему и сливающаяся за его пределы, была чистой.
С помощью ливневки возможно отведение воды в глубинную дренажную систему, если таковая предусматривается на вашем участке. В противном случае, собранная вода отводится за пределы участка.
Помимо основных функций ливневых систем канализации есть и косвенные. Хоть ливнёвка и относится к системам поверхностного дренажа, она, в некоторой степени, влияет на прочность и долговечность всего здания. Это связано с тем, что попадание большого количества влаги в грунт может приводить к просадке и подвижности фундамента, что вызывает трещины и медленное разрушение всего сооружения.
Правильный расчёт ливневой канализации позволяет не только снизить расходы на укрепление фундамента здания, но и обеспечить прочность и долговечность всего сооружения в целом.
Прокладка ливневой канализации
При проектировании и расчёте ливневой канализации учитывается множество факторов: от геологических условий на участке проектирования, предполагаемого количества стоков до ваших финансовых возможностей. В любом случае, устройство ливневой канализации (СНиП 2.04.01-85) выполняется согласно нормативным документам.
Стоит отметить, что ливневая канализация подразделяется на несколько видов:
- открытого типа,
- закрытого типа,
- смешанная
Ливнёвка открытого типа . Этот вид ливневой канализации можно отнести к самым простым системам в плане проектирования и устройства. Также она требует наименьших затрат. Принцип устройства данного вида ливнёвки состоит в системе открытых желобов и каналов, которые собирают и отводят поверхностные стоки.
Ливневая система водоотведения закрытого типа . Данный вид ливнёвки более сложный. Её проектирование и монтаж требует участия профессионалов. Эта ливневая канализация состоит из сети открытых желобов и каналов, которые дополняются дождеприёмниками и системой подземных трубопроводов.
Ливневая канализация смешанного типа представляет собой нечто среднее между открытой и закрытой системой. Данный тип ливнёвки используется на участках значительных размеров или при необходимости сокращения расходов на устройство ливневой канализации.
Правила устройства канализации гласят, что самой важной частью ливнёвки является трубопровод. Это связано с тем, что сюда попадают не только стоки дождевой воды с поверхности участка, но и вся талая и дождевая вода, собирающаяся на кровле здания, а также стоки из дождеприёмников и решёток систем поливки.
Технология устройства ливневки
Как правильно выполнить ливнёвку, знают профессионалы, но если вы хотите выполнить всю работу самостоятельно, то необходимо учитывать технологические особенности процесса монтажа.
Устраивать уклон всех водоотводящих труб необходимо в сторону общего водосборника.
При устройстве канализации можно использовать элементы и конструкции, устойчивые к воздействию воды (влагостойкие и устойчивые к коррозии).От гофрированных труб лучше отказаться из-за их повышенной засоряемости.
Стоит отказаться от большого количества поворотов и разводок в системе. Соединение всех элементов должно быть предельно герметичным. Расчёт уклона труб должен быть такой, чтобы сточная вода не задерживалась и не замерзала в системе зимой.
Перед началом монтажа обязательно нарисуйте схему магистралей и выполните подсчёт необходимого количества элементов и метраж труб. Систему ливневой канализации необходимо защищать специальными решётками от засорения.
На очень длинных трубопроводах стоит устраивать дополнительные смотровые колодцы, которые облегчат прочистку системы от листьев и мусора.
Обычно для устройства ливнёвки в частных домах используются:
- ПВХ-трубы,
- асбестоцементные трубы,
- в редких случаях гофротрубы.
Места закладки труб необходимо промаркировать для предотвращения случайной порчи при проведении земляных работ на участке.
Если говорить о выборе типа ливнёвки для частного дома, то отдайте предпочтение системам закрытого типа, конечно же, если смета на устройство ливневой канализации такого типа вас устроит.
И напоследок, стоит сказать о чистке труб. Обычно для этих целей используется металлический трос. В случаях сильных засорений можно выполнить химическую или термическую чистку труб, но доверить такое ответственное дело можно только высококвалифицированным специалистам.
