Монтаж фальцевой кровли организация. Инструкция по монтажу фальцевой кровли – особенности крепления. Непосредственный монтаж фальцевой кровли

Специалисты нашей компании уже более 10 лет изготавливают и профессионально монтируют фальцевые кровельные покрытия из разных металлов на кровли любой сложности под ключ. Цена за монтаж кровли под ключ от 500р за м2. Помимо устройства самой фальцевой кровли, мы выполняем работы по установке всех необходимых для правильной эксплуатации кровельной системы аксессуаров: водосточных систем, софитов, снегозадержаний, флюгарок и т. д. Мы поможем вам подобрать материал для кровли вашего собственного дома, так и для устройства покрытий общественных зданий.

Правила установки фальцевой кровли

Монтаж фальцевой кровли под ключ - довольно сложный и трудоемкий процесс, требующий достаточно долгого трудового стажа и высокой квалификации специалистов. Для того, чтобы начать изготовление фальцевой кровли, нужно закупить материал - металлическую штрипсу. Его количество, необходимое для устройство фальцевой кровли, можно ориентировочно рассчитать, как площадь крыши умноженная на полтора. Для более точного расчета потребуются четкие размеры всех элементов кровли.

• Работы по устройству фальцевой кровли начинают с подготовки основания. Как правило, под любой вид металла вполне подойдет обрешетка с расстоянием между досками 50-150 мм. Но такие мягкие виды металлов, как медь или алюминий, могут под воздействием снеговой нагрузки и нагрева отобразить на своей поверхности всю обрешетку. Поэтому под медь и алюминий используется обрешетка из влагостойкой фанеры ФСФ (толщ. от 12 мм), плиты ОСП (толщ. от 11,3 мм), шпунтованная доска (толщ. от 25 мм);

• Когда сплошная обрешетка готова, выполняются работы по укладке подкладочного ковра под кровельное покрытие. Так как на любом металле вследствие перепада температур образуется конденсат-роса, сплошную обрешетку от влаги надо защищать. С этим успешно справляется подкладочный ковер. Если обрешетка не сплошная, то необходимость в ее гидроизоляции от металла отпадает;

• Важно помнить о том, что для каждого вида металла, из которого изготавливается кровля, необходим свой крепеж. Например, для меди применяют крепеж из меди и нержавеющей стали, для титан-цинка и алюминия - из нержавеющей и оцинкованной стали и т.д.;

• Фальцевая кровля начинается с изготовления всех элементов - панелей картин, фасонных планок, водосточных желобов (если необходим надстенный желоб), закладных элементов, наборных лобовых и фронтонных планок. Все составляющие фальцевого покрытия изготавливаются исходя из ширины металлической штрипсы. На панели идет 100% ширины ленты, на доборные элементы от 20% до 100%. Если нужна какая-нибудь нестандартная карнизная или лобовая планка, требующая некратного раскроя металла, то этот вопрос согласовывается с заказчиком или архитектором;

• Монтаж фальцевого покрытия производится начиная с крюков под водосточные желоба, закладных планок на карнизах и торцах кровли, а также, если кровля утепленная, с установки капельника для отвода конденсата. Далее монтируется лобовая доска, водосточные желоба, карнизные планки, ендовы. Затем устанавливаются панели-картины, коньковые и торцевые элементы. Завершается процесс устройства фальцевой кровли установкой флюгарок на трубы и устройством примыканий к вертикальным поверхностям;

• Для фальцевой, также как и для любой другой, кровли необходимы специальные системы безопасности. К ним относятся снегозадержание, переходные мостики и кровельные лестницы. Система снегозадержания препятствует лавинообразному сходу снега с кровли, а переходные мостики и лестницы помогают передвигаться по кровле специалистам службы эксплуатации объекта.

Обслуживание фальцевой кровли

Правильно изготовленная и аккуратно смонтированная фальцевая кровля практически не нуждается в каком-либо обслуживании. Максимум, что может понадобиться, почистить зимой снег.

Наши специалисты

Благодаря своему опыту и высокой квалификации, наши специалисты всегда готовы технически правильно и красиво изготовить любые фальцевые покрытия, будь то кровля из панелей-картин, ромба, шашки и любых других нестандартных металлических покрытий в Москве и Московской области.

Преимущества заказа монтажа фальцевой кровли

При заказе фальцевой кровли и ее монтажа в компании «Еврокров» вы получаете:

• Квалифицированную помощь в подборе материала фальцевой кровли;
• Единый договор на поставку кровли и ее монтаж;
• Качественное обслуживание и комплексный подход;
• Кровельные рабоы по монтажу с использованием современных технологий;
• Комплексную гарантию на фальцевую кровлю и произведенный монтаж.

Стоимость монтажа кровли от 500р за м2.

Наша команда выполняет услуги по монтажу кровли в Москве и Московской области!

На территории России традиционно пользуются спросом кровли из металла, это объясняется тяжелыми климатическими условиями, не балующими жителей страны теплом и сухой погодой. Несмотря на изобилие материалов, кровельная сталь считается наиболее надежным способом защиты дома от проникновения атмосферных осадков. Фальцевая кровля — не теряющая актуальности технология, делающая стыки листов металла на кровле герметичными.

Название фальцевая крыша получила благодаря системе соединения между листами металла, именуемому фальцем . Он представляет собой особый вид шва, который создает самозащелкивающаяся кромка. Чаще всего встречаются крыши с вертикально расположенными фальцами, но существуют и горизонтальные варианты. Кровельщики различают следующие виды швов между листами:

• Стоячий одинарный фальц. Он представляет собой одинарный гребень треугольного сечения, расположенный вдоль края листа металла. Гребень одного листа, надевают на гребень соседнего и закрепляют на обрешетке ската с помощью кляммеров.
• Стоячий двойной фальц. Такой типа шва, с помощью которого соединяется фальцевая кровля, представляет собой двойной загиб, выступающий над уровнем листа. Технология соединения элементов кровельного покрытия с помощью двойного фальца считается наиболее герметичной.
• Лежачий одинарный фальц. Для того чтобы выполнить монтаж фальцевой кровли с двойным фальцем, по всей кромке листа металла выполняют одинарный загиб. Чаще всего такая технология используется для выполнения горизонтальных швов.
• Лежачий двойной фальц. Устройство двойного лежачего фальца заключается в формировании вдоль края листа загиба, состоящего из 2 витков. По сравнению с одинарным такая технология обладает лучшей защитой от проникновения воды и протечек.
• Кликфальц. Самозащелкивающаяся фальцевая кровля с одной стороны имеет декоративный загиб, который имитирует фальц, а с другой стороны подпружиненный кликфальц. Такое устройство позволяет выполнять монтаж фальцевой кровли быстрее, защелкивая лист металла на предыдущий.

Обратите внимание! Строительство и ремонт фальцевой кровли – трудозатратный, кропотливый процесс, качественно выполнить который может лишь кровельщик с опытом. Самозащелкивающаяся технология стала отличным решением для тех, кто по достоинству оценил высокие эксплуатационные, декоративные качества кровли такого типа, но не готов раскошелится на наемных работников.

Виды металла

Эксплуатационные качества, которые проявляет фальцевая кровля, зависят от материала листов. В настоящее время производители предлагают следующие варианты:

Лист металла, кромки которого загнуты для выполнения фальцового соединения называют картинами. Производят рулонные материалы, подготовленные к монтажу, которые нужно только нарезать и закрепить на скате крыши.

Обратите внимание! Установка и ремонт фальцевой кровли из меди и цинк-титана проводятся с большой осторожностью. Чтобы не повредить дорогостоящие материал, на него нельзя наступать, наносить отметки в виде царапин, бросать. От аккуратности обращения с металлом зависит срок службы крыши.

Достоинства

В пользу фальцевой технологии говорят доверие кровельщиков и долга успешный опыт использования в условии суровых российских зим. К числу достоинств такого типа крыш относят:

• Высокую степень защиты от проникновения влаги. Такое устройство соединительного шва не допускает проникновения воды под кровельный материал. Технология флецевой кровли подразумевает, что в ней нет сквозных отверстий.
• Легкость. Листы металла, толщина которых достигает 0,5-0,6 мм имеют малый вес и не перегружают стропильный каркас и фундамент дома.
• Гладкость. Гладкая поверхность скатов и продольные швы не затрудняют соскальзывание снеговых масс и дождевой воды с крыши, предотвращая обвалы и деформацию.
• Долгий срок службы. При условии качественного монтажа, соблюдении правил эксплуатации, которые предписывает инструкция, время эксплуатации кровли фланцевого типа превышает 50-60 лет.
• Пожарная безопасность. Металл относится к классу негорючих материалов, он не горит, не поддерживает горение и не плавится.

Важно! Выполняя монтаж и ремонт фальцевой кровли, примите во внимание, что она обладает высокими теплопроводными и резонирующими свойствами. Для минимизации этих негативных качеств конструкции необходимо использовать качественную тепло- и шумоизоляцию. Кроме того, металл накапливает статическое электричество, поэтому инструкция по пожарной безопасности предписывает оборудовать крыши с таким покрытием громоотводом.

Монтаж

Инструкция не в силах подробно описать, как выполняют монтаж и ремонт фальцевой кровли. Ее устройство чаще всего поручают кровельщиком, обладающим достаточным опытом, знаниями. Схематично процесс укладки кровельного покрытия таким образом выглядит так:

Важно! Рулонная технология монтажа существенно сокращает затраты времени на устройство кровли. Она позволяет отрезать от рулона полосы длины, соответствующей протяженности ската. Отсутствие горизонтальные соединений между листами сокращает вероятность возникновения протечек, увеличивает срок службы кровельного покрытия.

Видео-инструкция

Фальцевая кровля – замечательный вариант для крыш с небольшим уклоном. Изобрели фальцевую кровли немецкие мастера (возможно, вы уже догадались по названию). В переводе «фальц» означает всего-навсего желоб, и из таких простых соединений монтаж фальцевой кровли и состоит – защелкнули или зажали, и все. Но почему тогда при такой простоте фальцевая кровля встречается нечасто?

Проблема в том, что раньше фальц делали из листов только вручную. Процесс был трудоемок, стыки получались не слишком ровными и о герметичности такой кровли говорить было сложно. И только с появлением профессионального оборудования фальцевая кровля открыла себя заново: ровные соединения, любая длина и скорость монтажа сделали свое дело. Хотите узнать больше?

Кровлю, которую делают из отдельных металлических листов, называют фальцевой. В России фальцевая кровля появилась чуть более 100 лет назад, и быстро приобрела свою популярность. А с производством механических и электрических закаточных инструментов (раньше фальцы соединялись только вручную) ее монтаж стал доступен всем. Посмотрите сами:

Из преимуществ:

• Небольшой вес кровли, что ценно для любых построек.
• Отличная защита от протечек. Все благодаря герметичности! На фальцевой кровле вообще нигде нет сквозных отверстий, которые могли бы стать очагом коррозии или других проблем.
• Фальцевая кровля привлекательна также простотой монтажа, с чем справиться способен практически любой человек.
• Такую кровлю делать можно не только на обычных скатных крышах, но и на более сложных архитектурных объектах.
• Фальцевая кровля смотрится эстетично и сочетается с любыми видами стройматериалов.
• Главное преимущество фальцевой кровли – 100% герметичность кровельного покрытия, под которое не пробраться ни снегу, ни дождевой воде. Дело в том, что в такой кровле минимум отверстий, в отличие от металлопрофильной, что означает минимальный риск попадания влаги в подкровельное пространство. Никакой коррозии!
• 20 лет минимального срока службы. В принципе, фальцевая кровля и долговечна благодаря тому, что ее соединения недоступны для воды. Плюс в ней нет поперечных швов и открытых мест соединений, которые бы препятствовали стоку воды и сходу снега.

А еще достаточно простой монтаж:

Отметим сразу, что все недостатки, которые обычно приписывают фальцевой кровле, родом как раз из неправильного монтажа.

• Так, самые распространенные жалобы – на сильный шум от дождя, когда капли просто-таки барабанят по фальцевой кровле. Чтобы этого не было, обрешетку нужно использовать идеально ровную, тогда металлические листы будут прилегать к ней достаточно плотно и не создавать шумовой эффект.
• Периодически необходим ремонт фальцев. Смотря, как их делали и чем.
• Сход снега лавиной. Да, на такой ровной кровле ему ничего не остается делать, как быстро съезжать, но для чего тогда снегодержатели? В Европе, к примеру, даже дом не страхуют, если на крыше нет таких элементов.
• Нехитрый дизайн и отсутствие богатого выбора цвета и текстур. Да, не всем по душе минималистичная эстетичность фальцевой кровли. Но дело вкуса – всегда дело субъективное, и кто-то точно также уже в глаза не хочет видеть вездесущую металлочерепицу.

А теперь посмотрите, что еще можно сделать, чтобы избавиться от шума:

Выбор конструкции и материала

Чтобы вам было удобно, предлагаем для начала немного разобраться с понятиями.

Картины – это прямоугольные металлические элементы с фальцами, которые и монтируются на кровлю. Стандартная форма – стальные листы в виде прямоугольника с высеченными углами. Из картин и выкладывают фальцевую кровлю.

Фальц – это специфичный шов, который получается благодаря скреплению между собой разных полотен металла. Плюс в том, что при таком соединении плотность получается достаточно высокой, и не нужны ни герметики, ни клеевые составы, чтобы обеспечить полную герметичность. И, кроме своей основном задачи, фальцы играют роль еще ребер жесткости для всей кровли.

Кляммер – это особая деталь крепежа, которую прибивают прямо к основанию крыши. Простой кляммер имеет туже форму, что и будущая заготовка фальца, а подвижный обеспечивает будущее температурное расширение металла (сжатие и растяжение в разное время года).

Как видите, все просто и ни над чем заморачиваться не надо.

Материал изготовления картин

Изготавливают фальцевую кровлю как из оцинкованной стали, так и из разных цветных металлов. Вот из каких материалов сегодня чаще всего делают фальцевую кровлю:

Вариант #1 – сталь

Самый распространенный вариант. Стальная фальцевая кровля бывает оцинкованной, неоцинкованной или дополнительно покрытой полимером. Из плюсов – устойчивость к коррозии, невысокая стоимость и долговечность (60 лет службы).

Но со временем сталь, к сожалению, заметно тускнеет. А потому для устройства фальцевой кровли стальные картины нужно брать только такие, которые покрыты цветным многослойным покрытием. И при покупке таковых проследите за тем, чтобы на них была специальная защитная пленка – только так материал не поцапается во время транспортировки.

Но в любом случае даже качественное полимерное покрытие на кровле не будет долговечным: из-за солнечных лучей, кислотных дождей и самого главного врага – влажного морского климата.

Вариант #2 – медь

Это – самая красивая крыша, которая просто-таки горит в солнечный день. Ее главный плюс – никакая биологическая живность на ней не приживется, особенно мох. Но и минусов немало – такой металл мягковат, требует аккуратного обращения и стоит достаточно дорого.

С временем медь также покрывается патиной – слоем окислов, и становится темно-коричневого цвета. А еще погодя – зеленого, причем реставрировать ничего не нужно. И именно из-за окислов медь нельзя сочетать с другими материалами на фальцевой кровле.

Ценна медная фальцевая кровля также своей гибкостью – ею легко делать кровельные архитектурные шедевры, не говоря уже о простых крышах:

Вариант #3 – цинк

Цинковая фальцевая кровля дополнительно покрыта еще и защитным слоем – карбонатом цинка. Со временем такая кровля приобретает шикарный серебристо-серый цвет. Служит цинковая кровля около 50 лет, что относительно недолго, и потому в Европе уже такой материал не применяют для изготовления картин.

Вариант #4 – алюминий

Такая кровля – наиболее устойчивая к механически повреждениям и коррозии, и способна прослужить более 100 лет! А приятный серебристый блеск только порадует глаз.

Кроме того, этот материал легче стали и более стоек к коррозии. Но плох алюминий тем, что куда сильнее расширяется и сокращается при температурных перепадах. Вот почему монтаж такой кровли имеет свои особенности:

Вариант #5 – цинк-титан

Это крепкий, удачный сплав цинка и титана: цинк не поддается коррозии, а титан обладает одновременно и прочностью, и пластичностью. Ценен также этот спав и для дизайнеров, ведь со временем он покрывается благородной патиной. Кровля смотрится великолепно!

Вариант #6 – алюцинк

Алюцинк – это стальные картины с алюминиево-цинковым покрытием, которое обладает ценными самовосстанавливающими свойствами и отлично защищает царапины и срезы от коррозии.

Вариант #7 – сплав трех металлов

Титано-цинково-медный сплав. Меди здесь немного, всего 0,005%, но этого достаточно для придания кровельному материалу пластичности, благодаря которой облегчается профилирование.

Специальное покрытие

Если же ваш дом находится в приморской местности или зоне с плохой экологической обстановкой, или просто с жарким и влажным климатом, тогда приобретайте фальцевые картины, покрытые пуралом. Только этот полимер способен на высоком уровне защищать от морского воздуха, дождей с кислотными примесями и палящего ультрафиолета.

Технология производства

Разделяют фальцевую кровлю также по технологии производства – на литую и рулонную.

Издавна в России использовалась именно литая кровля, и ее надежность уже проверена. Смонтировать такую фальцевую кровлю легко своими руками и без специальных инструментов, поперечных швов нет, и поверхность получается целостной и прочной. А вот рулонная фальцевая кровля – это уже новая технология со своими преимуществами и недостатками. Это металлические полосы на всю длину ската, и сразу с подготовленными краями на специальной машине. Фальц формируется двойной.

А по ширине картин и наличию ребер жесткости фальцевую кровлю делят на такие виды:

• Двойной фальц и два ребра жесткости. Такая кровля наиболее востребована в промышленной сфере. Ею порывают складские помещения и большие здания с самым разным уклоном крыши. Стандартная ширина – 5,57 м, рабочая – 5,45 м.
• Двойной фальц и два ребра жесткости, но меньше ширина – 35,2 м (рабочая 3,4 м). Такой кровлей покрывают крыши коттеджей, больших жилых зданий и исторические памятки.
• Двойной фальц без ребер жесткости. Таких кровель тоже два вида, исходя из фактической ширины – 5,57 м и 3,52 м. Обе вполне подходят для жилых зданий и обычных частных домов.

А еще фальц-панели также могут быть рядовыми и стартовыми, трапециевидными и параллельными:

Предложения рынка

Если же говорить о брендах, в России, как и за рубежом, наиболее популярная финская фальцевая кровля от компании Ruukki, с самозащелкивающимися фальцами.

Более приятные цены – на материалы отечественного завода «Инси». На рынке он уже более 16 лет, и вполне радует качеством своей продукции. В производстве есть как обычные глянцевые и матовые картины, так и уникальные, для создания особого дизайна кровли.

Технология монтажа фальцевой кровли

Для монтажа такой кровли не нужны ни специальные опоры, ни дорогая подъемная техника, ни дополнительные расходные материалы.

Этап I. Готовим основание

Устраивать фальцевые кровли можно как по обрешетке, так и по сплошному основанию. Подходят как бруски, так и металлический шляпный профиль.

Важно только придерживаться шага между стропилами не более 2,5 метров – иначе даже самые крепкие стальные листы рискуют прогнуться, и швы сразу разойдутся:

А вот как самостоятельно подогнуть подкладочный лист:

Этап II. Работаем с картинами

На рабочее место вы можете привезти как готовые картины, так и рулонную сталь, которую будете отрезать уже на месте.

Как только стальные картины будут готовы, их поднимают на кровлю. Раскладывают вдоль карниза прямо на обрешетку и начинают монтаж с середины.

Этап III. Заготавливаем дополнительные элементы

Для кровли краев крыши, ендов, коньков и таких элементов, как дымовая труба, соединение крыши и слуховое окно, необходимо заранее изготовить из рулонной стали готовые картины – но уже фигурной формы.

Вот подробный мастер-класс, как изготовить самостоятельно капельник для фальцевой кровли:

Этап IV. Загибаем фальцы

Итак, мы перешли к самому главному технологическому вопросу: какими делать фальцы?

Виды соединений

Фальцы на таких картинах бывают одинарные и двойные, стоячие и лежачие. Если упростить, то лежачими называют все горизонтальные фальцы, а стоячими – вертикальные:

Одинарный стоячий фальц самый простой в монтаже:

Двойной фальц – это двойной загиб кромки. Его обязательно нужно делать в самых проблемных местах кровли, где обычно любит скапливаться снег и вода – ендовах, желобах и других сложных соединениях. Это самый крепкий и герметичный, почему и наиболее популярный за рубежом.

Двойной стоячий фальц рекомендован для крыш, угол наклона которых менее 25°. Правда, в России двойной фальц пока еще считается неоправданно дорогой технологией. Хотя на самом деле цена превышена совсем немного, зато надежность такого соединения получается куда большей. Вот как вы можете его изготовить в процессе монтажа кровли:

Но, если вы хотите, чтобы швы между картинами не были виды, и вся кровля выглядела ровной – тогда делайте лежачие фальцы. Да и по горизонтали между собой картины соединяются только лежачими фальцами – так, чтобы охват был максимальным. Если же захваченная стальная полоса не будет доставать до глубины, такие картины со временем разойдутся.

Третий вид – это угловой стоячий фальц, который еще называют Г-образным. Он рекомендован для крыш, у которых угол наклона более 25°. В выполнении он проще обычного фальца – нужно просто правильно отогнуть верхнюю кромку шва.

Высота ребер жесткости

А теперь поговорим о высоте фальца, который одновременно служит ребром жесткости для такой кровли. Дело в том, что это соединение – абсолютно водонепроницаемо, если его только не подвергать стоячей воде. Но откуда на крыше она может взяться в таком виде? Очень просто – из толщи снега. А потому высота фальца имеет значение, и в особо снежных регионов ее делают немалую.

Дополнительная герметизация

Дополнительно, чтобы препятствовать попаданию воды в шов, в фальц еще в процессе монтажа устанавливают специальные уплотняющие прокладки. Используется особый материал, который спокойно переносит воздействие высоких температур (до 90°С) и сжатие, ведь еще будут применяться закатывающие механизмы для фальцев.

Еще один важный момент: все крепежные элементы, которые вы будете использовать, должны быть только антикоррозийными. Иначе через пару лет новая красивая кровля покроется ржавыми потеками.

Технология загиба фальца

Скрепить фальцы между собой можно при помощи молотка и деревянных брусьев, специальным ручным инструментом или при помощи электромеханических машинок. Самый простой вариант – рамкой:

Перед тем, как загнуть лежачий фальц, картину нужно прикрепить к настилу отдельной узкой полоской, чтобы стабилизировать ее положение.

Загиб делают с передней и задней части, а слева и справа – вертикальные элементы подфалец.

Применение кляммера

Наиболее распространенный способ крепежа – кляммеры. Их отгибают на 25 мм, а картины прибивают гвоздями с правой стороны.

Кляммер – металлическая полоса из оцинкованной стали, длиной 80-120 см и толщиной 0.5-0.7 мм. Вырезать кляммер вы можете из обычного оцинкованного листа простым ручным инструментом. Далее расположите кляммеры по краю картин через каждые 60 см и прикрутите саморезами (4,8х28).

Итак, сначала картину кладем на обрешетку, затем крепим кляммером и только потом накрываем другой картиной. Прибивать кляммеры нужно по линии соединения двух картин: один лист кладется на кляммер сверху, а второй подсовывается снизу, и уже три слоя металла заворачиваем в одну сторону, после чего закрываем фальцы до конца. Прижимаем, и получаем прочное и надежное соединение с кляммером, который спрятан внутри и придерживает оба листа на крыше. Такое крепление – 100% гарантия на долгие годы от протечек и холодного воздуха.

Этап V. Завершаем монтаж кровли

Теперь загибаем правильно мысики:

И, наконец, в процессе монтажа фальцевой кровли вам понадобятся вспомогательные профили: фронтон, карниз, фартуки, фальцевые планки и ендовы.

Вот отличный мастер-класс по изготовлению простой карнизной планки для такой кровли:

Профессиональный и любительский монтаж

А теперь давайте разберемся, чем отличается работа профессионала от любительской. Так, для обычного домашнего мастера с вполне ловкими руками достаточно одной киянки, ножниц и крюкогиба для установки водостоков. А вот опытный человек, специалист в своем деле, вооружается минимум десяткой дорогих специальных ножниц, не говоря уже о рамках, клещах и других инструментах. Причем суммарная стоимость такого набора может быть дороже, чем сам фальцевый станок.

Для закрытия фальцев сегодня чаще всего используется полуавтоматический инструмент, использование которого дает много весомых плюсов:

• Высокую производительность.
• Высокое качество шва.
• Сохранность полимерного покрытия картин.
• Возможность работы с металлом любой толщины.

С недавнего времени стали также производиться картины, фальцы которых легко защелкиваются при нажатии – и никаких инструментов!

Перед тем, как изучить информацию относительного того, как грамотно провести укладку и обустройство фальцевой кровли, стоит ознакомиться с основными терминами подобной конструкции.

Фальцевая кровля – это особое современное покрытие, где соединение по соседству расположенных конструкционных деталей производится посредством специальных фальцев.

Картина – это один из элементов современного кровельного покрытия , предварительно у которого все края и кромки подготовлены к обустройству фальцевого соединения.

Среди основных достоинств кровли можно отметить возможность долговременного использования покрытия , основанного на наличии современного антикоррозийного покрытия.

Элементы фальцевого покрытия имеют небольшой вес, а также гладкую поверхность. Благодаря этому на поверхности не задерживаются снег и вода.

В этой статье мы подробно разберем, как делать фальцевую крышу из железных листов и как правильно подготовить обрешетку для кровли по специальной технологии.

Устройство фальцевой кровли начинается с выбора крепления — фальца. Фальцы могут быть стоячими и лежачими, а различаются они тем, что при помощи горизонтальных можно эффективно соединить все элементы, находящиеся в таком же положении. Стоячими элементами можно соединить кровлю по всей длине ската.

Фальцы характеризуются разными видами производимого соединения, которое может быть одинарным и особым двойным . В первом случае это один классический загиб, двойной отличается возможностью обеспечения максимальную герметичность. Подобные фальцы используются на тех участках кровли, где присутствует опасность скапливания влаги, от протекания, что характерно для желоба.

Виды замков

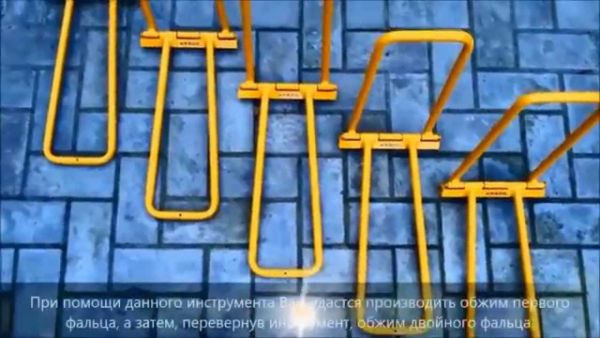

Инструмент для фальцевой кровли

Для грамотного монтажа может потребоваться много инструментов, разных насадок для них и иных элементов. Перед установкой стоит подготовить следующий кровельный инструмент для фальцевой кровли:

1. Все возможные измерительные устройства – отвес, уровень, нивелиры.
2. Инструмент для выявления разности между высотой всех поверхностных точек по отношению к тому или иному выставленному уровню. Оборудование требуется для измерения возможного повышения уровня.
3. Ручные и более современные электрические ножницы, которые нужны для раскроя и аккуратного высечения кровельных элементов.
4. Ниблер для осуществления оперативного процесса заточки.
5. Ножовка и строительный лобзик для эффективного устройства обрешетки.
6. Стандартная болгарка.
7. Бытовая дрель и перфоратор.
8. Крепежный пистолет для проведения выпрессовки. Каучуковые и выполненные из дерева киянки.

Разрезать панели фальца можно при помощи углошлифовальных машинок. Главное, чтобы все необрабатываемые участки были тщательно защищены от опилок, а места среза должны быть обработаны специальными антикоррозийными составами.

Инструмент для монтажа фальцевой кровли

Кровельный пирог

Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести , а также качественную . Отсюда и название кровельного пирога – он состоит из большого количества слоев . Если пирог обустроен правильно, можно избежать большого количества разных проблем. Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.

ОБРАТИТЕ ВНИМАНИЕ!

Обустройство пирога требует особого внимания, так как ошибки в процессе проектирования того или иного слоя серьезно снизит общие показатели прочности , а также долговечности конструкции.

Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная . Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий . Деревянная обрешетка справится с данным процессом идеально.

Кровельный пирог

Что такое кляммер и зачем он нужен

В процессе обустройства кровельного фальцевого покрытия используются такие крепежные устройства, как кляммеры. По сути, это специальное приспособление, которое предназначено для крепления кровельных листов . Можно не использовать гвозди, которые могут нарушить целостность и полную герметичность покрытия.

Использование кляммера серьезно упрощает процесс монтажа кровельного покрытия, обеспечивает общую долговечность системы. Отделка кровли подобными элементами делает ее эстетичной и максимально герметичной.

Обрешетка под фальцевую кровлю

Крепление фальцевой кровли осуществляется строго к предварительно установленной обрешетке. Это поможет предотвратить провис листов стали, но только если будет полностью соблюден требуемый размерный ряд шага.

В качестве обрешетки используются такие материалы, как:

1. Оцинкованный металлический профиль.
2. Экологичный деревянный брус 50 на 50.
3. Доска 100 на 32.

Данные элементы крепятся строго снизу и по направлению вверх, то есть от карнизной части к кровельному коньку. Если ставится металлическая обрешетка или разряженная обрешетка из дерева, до ее установки по стропилам стоит применять качественную противоконденсатную пленку. При использовании специальной сплошной обрешетки или иного полностью сплошной основы по всему настилу потребуется уложить особую пленку категории .

Шаг обрешетки — 20 сантиметров , допускается использовать шаг в диапазоне 20-40 сантиметров.

Материал обеспечивает следующие преимущества:

• Устройство постоянно действующего вентиляционного канала , который будет отводить конденсированную влагу, появляющуюся на обратной стороне кровли, выполненной из металла;
• Эффективное предотвращение разрушительной коррозии металлических элементов, а также гниение элементов из дерева;
• Значительное снижение шума от осадков .

Там, где осуществляется установка узлов кровли — ендов, кровельных карнизов, а также соединений и примыканий к разным выступающим элементов сооружения, монтируется второй обрешеточный профильный элемент . Это дает повышенную прочность и жесткость установленным панелям.

Доборные элементы

Конструкция обрешетки делается ровной, недопустимо наличие углублений, а также разных выступов. Кровельные ребра и стандартные коньки монтируются прямолинейные, а самая нижняя доска тоже прямой.

Если обрешетка выполняется из дерева, предпочтение стоит отдать таким породам дерева, как осина, ель, пихта, сосна. Влажность досок не должна быть больше 12% . Для придания древесине прочности, для ее долговечности, материал стоит пропитать специальными антисептиками.

Обрешетка

Значительно увеличить время эксплуатации деревянной обрешетки можно посредством покрытия ее олифой. На уже готовую обрешетку укладывается структурная пародиффузионная пленка. От грамотного обустройства обрешетки зависит ее долговечность, а также качество всей кровли, в целом. Даже относительно небольшой прогиб листов в состоянии ослабить плотность смонтированных фальцев.

Если монтируется утепленная кровля, в обязательном порядке должна быть обеспечена качественная вентиляция. В этой ситуации сначала ставится контробрешетка, под нее монтируется специальная гидро-ветрозащитная мембрана и только потом сама обрешетка

Уклон фальцевой кровли – оптимальный и минимальный

В процессе обустройства фальцевой кровли важно соблюдать уклон кровли. Он может быть оптимальным и минимальным. Выбор осуществляется на основании архитектурно-планировочных особенностей здания.

Оптимальный уклон в среднем равен 10-15 градусам наклона.

В более высокую часть строители выносят обычные жилые помещения, в низкую хозяйственные помещения и санузлы. Оптимальный уклон кровли может быть и более крутым, тогда угол наклона может равняться 20-30 градусам.

Что касается минимального уклона фальцевой кровли, то они рекомендованы для определенных категорий кровельных покрытий. Особенности конструкции подобной кровли позволяют без проблем накрывать какие угодно по размеру крыши, главное, чтобы они были плоскими.

Угол наклона крыши

В данном случае угол наклона не выходит за пределы 15-градусного показателя. От угла уклона прямо зависит вид используемого материала. подойдет для кровли в 20%. идеально подойдет для крыши с наклоном 5%. Во всех случаях при установки покрытия должны быть учтены небольшие нахлесты. В стыки обязательно закладывается специальная уплотнительная лента.

Гидроизоляция фальцевой кровли

При монтаже кровли важно особое внимание уделять соединительным швам. Это один из самых важных показателей, который оказывает прямое влияние на обеспечение герметизации кровли и фальца.

Если использовать специальное покрытие, оснащенное самозащелкивающимся фальцем, а также двойной стоячий фальц, можно обеспечить высокий уровень герметичности.

Не менее важно использовать качественный крепежный элемент, то есть гвозди, саморезы и кляммер для фальцевой кровли, выполненные из качественной оцинкованной стали.

Они играют важную роль в обеспечении герметизации, чем дольше они будут сохранять свое качество, предотвращая протечки.

Правильное устройство гидро- и теплозащиты под кровлей полностью снижает риск стремительного износа кровельного покрытия. Высокие показатели герметичности сохранится на протяжении десятилетий.

Монтаж фальцевой кровли — инструкция

Сооружение конструкции с профессиональной точки зрения обязательно должно производиться при тщательном соблюдении определенных условий, а также установленной профессионалами последовательности действий.

Фальцевая кровля своими руками:

1. Изготовление специальных картин , что будут применяться для покрытия стандартных скатов и иных деталей, например, свесов и кровельных желобов. Для этой цели по предварительно подготовленному чертежу и схеме производятся заготовки или картины.
2. Кромки данных деталей обязательно загибаются , то есть подготавливаются для применения с фальцевыми соединениями.
3. Поднятие ранее подготовленных картин на конструкцию, их соединение специальными стоячими по форме фальцами . Предварительно установленные картины надежно крепят к деревянной обрешетке кляммерами. Одна сторона заводится в фальц, иная присоединяется к брусу монтированной обрешетки.
4. На заключительном этапе на все присутствующие отверстия монтируются фартуки , выполняемые из высококачественной стали.
5. Если у вас остались вопросы по монтажу покрытия, рекомендуем посмотреть видео ниже.

Зажим фальца

Завязка фальца

ОСТОРОЖНО!

В процессе применения листов длиной 10 метров, стоит крепить надежно их к установленной на крыше обрешетке, используя кляммеры особого плавающего типа . Только так кровля совершенно не потеряет высокого уровня герметичности даже при перепадах температуры.

Монтаж снегозадержателей

Работа по установке кровли предусматривает монтаж специальных ограждений. Это своего рода , которые в состоянии решить огромное количество разных задач.

Посредством ограждений можно снизить сход снега с крыши. Это полностью предотвратит вероятность ущерба здоровью и имуществу. Можно защитить рядом со зданием растущие насаждения.

Ограждения серьезно улучшают условия труда в процессе выполнения работ, связанных с обслуживанием крыш. Снегозадержатели эффективно предупреждают вероятное повреждение водостока.

Подобные ограждения на крыше важно выполнять в полном соответствии с требованиями, официально зафиксированными в СНиП 21-01-9. В документах указано, что ограждения обязательно должны присутствовать на кровлях с углом наклона 12 градусов и с общей высотой карниза от 10 метров .

Снегозадержатели для фальцевой кровли должны быть не просто надежными и прочными, но также привлекательными по своим внешним характеристикам. Желательно проследить за тем, чтобы конструкция полностью соответствовала общему стилю дома. Для этого используются специальные профильные трубы или похожие материалы. Все детали ограждения стоит окрашивать специальной полимерной краской на специальной порошковой основе.

Монтаж снегозадержателей

Полезное видео

Подробная установка фальцевой кровли на видео ниже:

Заключение

Если работы производить строго с выполнением перечисленных правил и условий, фальцевая кровля может быть справедливо отнесена к категории долговечных и одновременно с этим неприхотливых в процессе эксплуатации покрытий. Кровельное покрытие можно без проблем установить в частных строениях, а также в зданиях общественного назначения.

Вконтакте

ООО «РСК 24» выполняет кровельные работы для частных, административных и производственных зданий в Москве. У нас вы можете заказать монтаж фальцевой кровли по доступным ценам в регионе.

Компания более 10 лет оказывает услуги по строительству и ремонту крыш. Мы предоставляем гарантию на весь комплекс работ.

Фальцевая кровля представляет собой металлический настил, в котором отдельные элементы (картины) соединяются при помощи фальцев. Материал делают из рулонной или листовой стали с оцинкованным и полимерным покрытием, а также из алюминия и меди.

Конструктивно кровля состоит из следующих элементов:

• картина — лист из стали или цветного металла, кромки которого подготовлены для фальцевого соединения;
• фальц - способ соединения картин. Различают несколько видов швов - лежачие, двойные, одинарные, стоячие, самозащёлкивающиеся.

К основным преимуществам фальцевой кровли относят небольшой вес конструкции, надежную защиту от протекания, простоту в ремонте и эксплуатации, долговечность.

Материалы, используемые для монтажа фальцевой кровли

• Оцинкованная сталь . Для работ используется материал толщиной 45–79 мм. Срок службы - 25–30 лет.
• Оцинкованная сталь с полимерным покрытием . Поверхность крыши более устойчива к коррозии и имеет более привлекательный вид. Срок службы - около 30 лет.
• Медь в рулонах . Достаточно долговечное покрытие, которое сохраняет свои свойства на протяжении 100 лет.
• Алюминий . Материал сохраняет свои характеристики достаточно долго, может прослужить более 80 лет.
• Цинк-титан . Дорогостоящий материал, отличающийся сложностью монтажа фальцевой кровли. Он имеет привлекательный внешний вид и долгий срок службы.

Ориентировочная стоимость за м² и погонный метр:

Скачать полный прайс-лист

Подготовительные работы по монтажу фальцевой кровли

Для укладки фальцпокрытия потребуются следующие инструменты и расходные материалы: проволока, гвозди, кляммеры, болты, слесарный и деревянный молотки, измерительные инструменты, ножницы по металлу. Если планируется монтаж фальцевой кровли рулонного типа, то нужны специальные станки.

Прежде чем монтировать настил, следует провести подготовительные работы. В первую очередь необходимо установить обрешетку. В случае, когда крыша имеет множество углов, лучше сделать обрешетку сплошной. При подготовке к монтажу фальцевой кровли с самозащёлкивающимися соединениями обрешетку рекомендуется делать не из деревянных брусков, а из металла.

Расстояние между брусьями не должно превышать 25 см. В противном случае на кровле образуются вмятины. Угол крыши должен быть не менее 140 градусов. Если меньше, то следует делать сплошную обрешетку, чтобы избежать деформации настила при образовании наледи.

Последовательность работ при монтаже фальцевой кровли

Технология укладки кровли включает в себя два основных этапа.

1. Подготовка картин. Перед началом работ необходимо вырезать заготовки по имеющимся замерам. После этого размечаются фланцевые соединения соседних листов и загибаются края вверх. Также вырезаются отверстия для дымоходных труб и других элементов крыши. Все работы с листами проводятся непосредственно на строительной площадке.
2. Монтаж фальцевой кровли. Картины поднимают на крышу здания, укладывают и соединяют на фланец. После этого крепят с помощью кляммеров к обрешетке, при этом один конец крепления забивается, а другой прячется под шов. Отверстия под конструктивные элементы крыши закрываются оцинкованными фартуками. При проведении данных работ необходимо выравнивать листы механическим способом, используя деревянный молоток и брус.

Технология монтажа фальцевой кровли

В работе применяется как традиционная, так и современная технология устройства фальцевой крыши.

Этапы устройства крыши с применением традиционной технологии:

• изготовление картин и кровельных элементов для последующей сборки. На данном этапе выполняются чертеж, вырезка заготовок и подготовка их краев для соединения фальцевым методом;
• поднятие картин на крышу и соединение при помощи фальцев;
• крепление картин к обрешетке с использованием кляммеров;
• установка дополнительных кровельных элементов.

Современная технология монтажа фальцевой кровли предусматривает использование материала в рулонах. Картины в данном случае нарезаются во всю длину ската, благодаря чему отсутствует необходимость выполнения горизонтальных соединений. Это положительно сказывается на герметичности кровли. Также можно использовать силиконовый герметик для дополнительной защиты от протеканий.

Преимущества современной технологии монтажа фальцевой кровли:

• изготовление картин любой длины;
• использование передвижного прокатного стана, который обеспечивает наиболее прочное и герметичное соединение;
• сведение к минимуму общего количества соединительных элементов при креплении картин к обрешетке.

Монтаж фальцевой кровли - достаточно трудоемкий процесс, который требует специальных знаний и опыта. Чтобы уложить фальцпокрытие на крышу быстро, качественно и недорого, обратитесь в строительную компанию «РСК 24».
