Устройство водосточной системы крыши. Водостоки и их устройство. Размеры элементов водосточной системы

Еще встречаются строения, с крыш которых осадки стекают произвольно. Для них характерно увлажнение стен при порывах ветра, распространение плесени, нездоровый микроклимат. Срок службы такого дома недостаточен, его содержание является затратным.

Решение этих проблем возможно посредством монтажа организованного водостока. Водосточная система представляет собой непростое сооружение. Ее задачей определяется сбор воды со скатов крыши, доставка до дренажных устройств или границы землевладения.

Понесенные затраты быстро окупятся увеличением срока службы дома, низкими эксплуатационными расходами и оптимальным микроклиматом.

Самый простой способ получить красивую лужайку перед домом
Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство - жидкий газон AquaGrazz .

Водосточная система по типу материала, из которого она изготовлена, подразделяется на::

металлические водостоки. Применяются медь или оцинкованная сталь. Часто дополнительно наносится полимерное покрытие;
пластиковые водостоки.

Популярность водосточных систем пластиковых объясняется их долговечностью, простотой монтажа, эстетичностью.

По форме труб и желобов встречаются следующие виды системы водостока:

круглого сечения;
прямоугольного сечения.

У прямоугольной водосточной системы своеобразная эстетика, но на практике она применяется редко по причине сложности монтажа и герметизации.

Комплектующие

Система водостока состоит из комплектов горизонтальных и вертикальных элементов.

Горизонтальные элементы водосточной системы выполняют задачу сбора воды по периметру кровли, доставки до мест слива, в них включаются:

желоб водосточный – собирает, направляет воду;
соединитель – удлиняет тракт;
держатель (кронштейн) – обеспечивает крепление к карнизу;
заглушка – предотвращает несанкционированный слив;
воронка водосборная – собирает, передает воду;
сетка защитная – задерживает мусор;
угол внешний, внутренний – меняет движение потока.

Вертикальные элементы служат для передачи воды из воронок в дренажную сеть, это:

колено универсальное – производит сток из воронки;
тройник – служит для разводки;
труба водосточная – отводит воду вертикально;
держатель трубы – крепит к стене;
колено сливное – направляет воду в дренажную сеть.

Важно! Все составляющие необходимо комплектовать у одного изготовителя, так как от различных производителей они не всегда совместимы между собой.

Расчет водосточной системы

Расчет производится по предварительной схеме, руководствуясь которой необходимо расчитать количество желобов, труб, других элементов системы и определить ее конфигурацию.

Для примера можно рассчитать водосточную систему дома, имеющего вальмовую крышу размером 12*12 метров в плане. Устройство водосточной системы на таком объекте является простым, ее схема доступна для восприятия, монтаж несложный и вместе с тем показательный. Для таких лаконичных и солидных крыш применимы водосточные системы последнего поколения — пластиковые.

На любой скат кровли необходимо установить по 4 желоба длиной 3 метра – всего 16 шт. В четырех углах их контур нужно замкнуть четырьмя внешними угловыми элементами. На каждом фасаде для стыковки комплектующих между собой потребуется по 5 соединителей, на весь периметр – 20 штук. Для замкнутого контура заглушки не требуются.

На всех фасадах при длине желоба, равной 12 метрам, направление схода воды нужно устраивать от центра к краям, с расположением водосборных воронок ближе к углам дома. Воронок требуется, соответственно, 4 штуки.

Важно! Обычно одна водосборная воронка устанавливается на 10 метров длины желоба. Если длина больше – необходимо монтировать две воронки. Отсутствие их по торцевым сторонам вальмовой кровли не нарушает принципа данной рекомендации, поскольку их боковая площадь несущественна, и воды с нее поступает мало.

Для крепления каждого участка желоба к карнизу понадобится 6 кронштейнов при установке их на расстоянии 550 мм между собой и по 125 мм от краев – итого 96 штук. Соединители, воронки и углы навешиваются на концах желобов, отдельных держателей не требуют.

Каждая водосточная труба комплектуется двумя универсальными коленами и одним сливным, соответственно, их нужно 8 и 4 штуки.

Предварительно выполненный расчет водосточной системы избавляет от ошибок при комплектации элементов и сокращает время на ее монтаж.

Монтаж

Подготовительный этап

Монтаж водосточной системы удобнее производить вдвоем. Для производства работ готовят две надежные лестницы с широкой базой. Для безопасности весь периметр дома освобождают от ненужных материалов, мусора и выравнивают.

Важно! До начала работ следует проверить надежность крепления лобовой доски, которая будет нести держатели. По ней требуется вычертить с помощью гидравлического уровня горизонтальную линию как отправную базу для задания уклонов желоба при установке.

Монтаж водосточной системы обычно выполняется после завершения подшивки карниза, установки лобовой доски. При последующей укладке элементов кровли нужно применять специальные переносные направляющие, чтобы не повредить желоб при подъеме листов покрытия.

Монтаж горизонтальных элементов

Все горизонтальные элементы системы водостока раскладываются вдоль стен дома согласно схеме сборки.

Для вальмовой крыши, имеющей замкнутый контур водостока, базовую горизонтальную линию необходимо нанести вкруговую по всему периметру. При этом может быть выявлена непредвиденная осадка какой-либо стороны дома, что потребует локальной корректировки углов наклона. По фасадам домов со сложным водостоком, состоящим из нескольких участков, линии наносятся отдельно.

При вальмовой крыше работы начинают с продольного фасада. Определяют срединную линию, по которой следует установить центральный держатель. Затем находят уровень установки по высоте, исходя из соображения схода снега над желобом с зазором 20 мм.

Для этого на обрешетку крепят рейку вдоль ската, снизу к ней вплотную подводят кронштейн с уложенным желобом. При этом положении отверстия для крепления держателя помечают на лобовой доске карандашом. Действительный уровень его установки будет на 20 мм ниже – так он и закрепляется.

Чтобы желоб быстро отводил воду, необходимо придать ему уклон к воронке примерно 3 мм на один метр длины. Для последовательного понижения держателей при монтаже на лобовой доске от центра прочерчивают базовую линию для их установки.

Держатели монтируют по базовым линиям с интервалом 500-600 мм вдоль желоба, а также непосредственно перед соединительными элементами, которые навешиваются на его концы.

Сборка сопровождается уплотнением стыков герметиком или предусмотренными конструкцией манжетами. После сборки горизонтальных участков водосточные системы — как металлические, так и пластиковые — подлежат проверке на герметичность, эффективность отвода воды к воронке. Для этого их верхнюю часть заливают водой. Особого внимания требует прямоугольная со сложным для герметизации периметром сечения водосточная система. Дефекты подлежат устранению.

Важно! Кроме осадков, желоб должен принимать конденсат, возникающий на нижней стороне кровельного листа.

Для этого на крайнюю доску обрешетки укладывается гнутая полоса металла, называемая капельником. Одной стороной она заводится под гидроизоляцию, другой опускается в желоб. Капельник монтируется одновременно с желобом по всей длине карниза.

На торцевых крутых скатах вальмовой крыши нет возможности установить желоб ниже траектории падения снега. Он на таких скатах не задерживается, не слеживается – сходит в рыхлом состоянии малыми порциями, падая без удара. Но при устройстве слуховых окон с собственной кровлей сходы слежавшегося снега необходимо предотвращать специальными держателями.

Монтаж вертикальных элементов

Трубы водосточные фиксируются к углам здания держателями соответствующего исполнения для дерева или кирпича при расстоянии 4 см от него. Их нужно устанавливать вертикально, напротив водосливных воронок.

Узел соединения воронки с трубой составляется из двух колен и соединительного участка. При широких карнизах более эстетично выглядят трассы, снабженные коленами под углом 60, а при узких – 45 градусов. Длину соединительного участка следует определять по месту.

Для этого к воронке крепится верхнее колено, к стене на установленном расстоянии приставляется другое и передвигается вертикально, пока их отверстия не будут на одной оси. При этом положении производится замер между коленами, добавляется по 4 см для надевания для каждой стороны – это и есть полная длина соединительного участка трубы. Сборка выполняется сверху вниз, элементы подвешиваются на держателях. Стояк завершается коленом со сливным участком над водоприемным устройством дренажной сети.

Монтаж дренажной системы

Дождеприемник представляет собой пластиковый или чугунный ящик, имеющий решетчатую крышку, отводной патрубок. Внутрь его может быть помещена корзина для улавливания мусора. Он устанавливается непосредственно под стояком водосточной трубы вплотную к фундаменту дома или рядом. От дождеприемника устраивается водоотвод, имеющий уклон к дренажному колодцу. Он обычно выполняется в виде выемки глубиной до одного метра с песчаным основанием, заполненной крупным щебнем.

Важно! При глубине промерзания грунтов до 2 и более метров сход талых вод произойдет намного раньше, чем будут готовы к их приему промороженные подземные сооружения.

Расположенные вблизи фундамента дома дождеприемники могут быть разорваны льдом и начнут подпитывать фундамент водой через образовавшиеся трещины. Выход – в отведении воды трубами длиной примерно 2-3 метра от стояков до слива на поверхность. Далее воду следует отводить также поверхностно или через специальные глубокие дренажные колодцы.

Стекающая с крыши вода как следствие атмосферных осадков - это нагрузка на фасад и фундамент дома, а также на отмостки, сооружённые по периметру постройки. Под действием этой нагрузки эксплуатационные характеристики здания постепенно снижаются. Решить проблему поможет водосточная система. Это комплекс желобов и труб, соединённых в одну конструкцию, с помощью которой происходит сбор и отвод воды со скатов кровли в ливневую канализацию. Это и является основным назначением такой системы.

Желоба устанавливаются в горизонтальной плоскости под карнизом крыши на уровне края кровельного материала. Монтаж проводится с небольшим уклоном в сторону водосточных труб для обеспечения перемещения воды самотёком. Трубы - это полые вертикальные стойки, соединённые сверху с желобами, а снизу через водосборники - с ливневой канализацией. Кроме двух основных элементов, в систему водостока дома входят и дополнительные материалы:

воронки, обеспечивающие сбор и слив воды с желобов;
заглушки, устанавливаемые на верхних торцах горизонтального участка;
муфты или переходники, которые используются для соединения отдельных желобов или труб в единую сеть;
кронштейны, с помощью которых желоба крепятся к кровельной конструкции здания;
хомуты, которыми к стенам дома крепятся трубы.

Водосточная система кровли состоит из нескольких элементов: лотки-желоба, трубы, воронки, сливы, заглушки, кронштейны и хомуты

Материалы

Производители сегодня предлагают два вида материалов, из которых изготавливаются водосточные системы: пластик и металл. В категории металлических изделий несколько групп: из оцинкованной или нержавеющей стали, а также из алюминиевого и медного сплавов.

Металлические водостоки

Наибольшим спросом пользуются водосточные системы для кровли из оцинкованной стали за счёт своей невысокой стоимости. Остальные три подгруппы - дорогие модели - не всем по карману. В чистом виде оцинкованные водосточные элементы обладают рядом недостатков, которые снижают их востребованность: низкий эксплуатационный срок и шум перемещающейся по желобам и трубам воды.

Производители решили эту проблему, покрыв изделия из оцинковки полимерным слоем. Он практически в три раза увеличивает срок службы и снижает уровень шума. Чем толще полимерный слой, тем выше качественные характеристики системы водостока. Для обработки внешних и внутренних поверхностей водосточных элементов используются пурал, полиэстер или пластизол.

Популярность металлических водостоков определяют две важные характеристики: повышенная прочность металла и диапазон рабочих температур от -50 до +120 градусов

Пластиковые водостоки

Самая дешёвая модель пластикового водостока имеет срок эксплуатации до 25 лет. К положительным характеристикам пластиковых изделий относятся:

малый вес;
простота монтажа с использованием герметика или клея;
разнообразие цветового оформления;
хорошие шумопоглощающие качества;
нейтральность к слабоагрессивным средам.

Недостаток один - разрыв труб, если в них замёрзла вода.

Производители сегодня предлагают два вида пластика, из которого изготавливаются элементы водосточных систем. Это поливинилхлорид (ПВХ) и винил, выпускаемый по специальной технологии и рецептуре. Последний при различных степенях деформации не трескается, не ломается и принимает первоначальную форму и размеры после снятия нагрузки. Поэтому водостоки из этого материала используются в северных регионах, где снежная нагрузка выводит из строя даже металлические конструкции.

Пластиковый водосток обеспечивает системе отвода воды с кровли механическую прочность, климатическую устойчивость, эстетичный внешний вид и невысокую цену

Правила расчёта

После выбора материала надо определиться с количеством необходимых элементов. Это зависит от вида и размеров кровли. Так как желоба устанавливаются по длине карнизов, соответственно длина скатов крыши и будет определять общую длину горизонтальной части водостока. Поэтому надо просто замерить длину свесов (карнизов) кровли. Если есть проект дома, то это можно сделать на нём, не забыв умножить полученный параметр на масштаб чертежа.

Что касается вертикальных водостоков, то длина каждого стояка соответствует высоте стены. Но в зависимости от размеров крыши стояков может быть несколько. Если длина карниза одного ската не превышает 10 м, то устанавливается одна водосточная труба. Если она больше 10 м, то две. При этом максимальное расстояние между трубами не должно быть больше 20 м. Из этого расчёта определяется количество трубных стояков. Полученное значение умножается на длину одного вертикального водостока и получается общая длина всех водостоков дома.

Водосточные трубы устанавливаются через каждые 20 м, их высота определяется расстоянием от карниза до слива в ливневую канализацию

Максимальная длина одного жёлоба и одной водосточной трубы - 3 м. На этот параметр надо разделить отдельно общую длину желобов и отдельно общую длину труб. В результате получается точное количество этих изделий по позициям. Если получилось нецелое число, то его округляют в большую сторону. К примеру, общая длина желобов - 98 м. Делим это число на 3, получаем - 32,66, округляем до 33. Это количество желобов длиной 3 м, необходимых для сооружения водосточной системы дома.

Расчёт вспомогательных элементов

Воронок и нижних сливов потребуется столько же, сколько вертикальных стояков запланировано для монтажа.
Количество кронштейнов для желобов определяется расстоянием между ними - 50–60 см. При этом первый и последний кронштейн устанавливается на расстоянии 30 см от края ската.
Количество хомутов для крепления водосточных труб определяется расстоянием между ними в 1,8–2,0 м. Если высота монтажа водосточной трубы превышает 20 м, то расстояние между хомутами уменьшается до 1,5 м. Нижний хомут устанавливается около соединения слива с первой трубой.

Есть ещё один элемент в трубной системе вертикального водостока. Это отвод под углом 45 или 90°. Устанавливают его как соединительный элемент между воронкой и трубами. В зависимости от архитектуры дома монтируется или 45-градусный фитинг, или 90-градусный. В соединение применяются всегда два фитинга на один стояк.

Стояк водосточной системы к конструкции лотков крепится через воронку и два отвода

Так как водосточная система кровли является самотёчной, то лоточный участок под крышей надо установить с небольшим уклоном в сторону воронки. Угол наклона определяется смещением края последнего жёлоба у воронки относительно противоположного края всего участка на 2–3 мм по вертикали.

Видео: расчёт и монтаж пластиковой водосточной системы

Правила монтажа

Монтаж водостока проводится строго в определённой последовательности.

В первую очередь устанавливаются и крепятся к стропильной системе кровли кронштейны под желоба. Монтаж проводится с учётом угла наклона.
В зависимости от типа водосточной системы кронштейны под желоба могут устанавливаться на обрешётку или на лобовую карнизную планку
На кронштейны укладываются сами желоба. Установку начинают с места расположения воронки, чтобы обеспечить правильный нахлёст с учётом уклона трассы: расположенный выше жёлоб должен быть сверху. Соединение проводится с использованием герметика.
При установке желобов важно соблюсти наклон в сторону водосборной воронки и правильный нахлёст между элементами
Крепление желобов к кронштейнам производится разными способами: защёлками, стяжками и прочими крепёжными конструкциями.
Крепление пластикового жёлоба обычно производится при помощи защёлкивания в пазах кронштейна
Проводится монтаж водосточных труб с установкой воронок и сливов.

Условия эксплуатации и правила ремонта

Водосточная система подвергается известным всем природным нагрузкам. Поэтому хотя бы один раз в год надо проводить профилактические мероприятия, связанные с осмотром элементов, очисткой и ремонтом.

Обычно это делается осенью, когда заканчивается листопад, ведь именно листья больше всего забивают желоба. Их просто надо удалить руками или веником.

Мусор из желобов убирают руками, веником или какими-либо подручными приспособлениями

Сложнее с водосточными трубами. Внутрь руками не добраться, поэтому рекомендуется делать гидравлическую промывку, используя шланг и воду под давлением. Для этого лучше всего использовать ёмкость с водой, к примеру, бочку и небольшой мощности бытовой насос.

Второй по значимости дефект - разгерметизация стыков. Если это касается желобов, то разбирать участок не надо. Просто край следующего лотка приподнимается от края предыдущего, соединение очищается от старого герметика, наносится новый, и верхний край прижимается к нижнему. С трубами сложнее, потому что при таком дефекте конструкцию придётся разбирать, зачищать места стыков, а затем заново собирать.

Трещины на элементах водосточной системы - редкость. Если появились небольшие, то для их заделки используют специальные мастики, которые называются «холодная сварка». Это одно- или двухкомпонентные материалы, которые после нанесения на трещину склеивают два её торца намертво. При больших дефектах элементы водосточной системы ремонту не подлежат. Их меняют на новые, для чего дефектный участок придётся разбирать.

Водосточная система - обязательный атрибут кровли, который защищает дом от атмосферных осадков и тающего снега, стекающих со скатов. Поэтому к его подбору, расчёту и монтажу надо подходить со всей ответственностью.

Элементы, которые понадобятся:

Металлические либо пластиковые трубы.
Герметик.
Желоба.
Держатели труб.
Специальный клей.
Специальные хомуты.

Подробная информация про систему водостока

В данном материале будет рассмотрено наружное устройство водостока, которое защищает здание от различных осадков. Помимо того, будет рассказано об элементах конструкции для того, чтобы знать, какое устройство водосточных систем лучше всего будет выбрать. Стоит знать о том, что наружное организованное устройство водостоков представляет собой систему отвода воды, которая устанавливается снаружи дома. Наружные водосточные системы применяют для отвода воды со скатной кровли (с уклоном более чем 15%). Этот водоотвод состоит из желобов с продольным уклоном как минимум 2 % и наружных водосточных труб.

Система имеет следующий принцип работы. Вода со скатов крыши попадает в желоба, а оттуда стекает в водозаборные воронки, которые чаще всего расположены у на расстоянии 12-20 м друг от друга, после чего она отводится по водосточным трубам, которые закрепляются на наружных стенах дома, в ливневую канализацию, дренажный колодец либо просто большую бочку. Достоинством наружного организованного водостока является то, что он обеспечивает защиту кровли, фундамента и дома от воздействия различных осадков. Устройство наружного водостока имеет следующие недостатки:

Снег, который скатывается с крыши, может срывать водосточные желоба с креплений. В подобном случае желоб необходимо устанавливать так, чтобы наружный край его не оказывался выше плоскости, которая будет продолжать поверхность ската кровли. Середина желоба должна находиться на вертикали непосредственно под краем карнизного слива, чтобы вся вода могла стекать прямо в желоб.
Система может деформироваться прямо от действия ветра либо механических ударов.
Всю водосточную систему в зимний период времени может прорвать либо она может промерзнуть в случае, если ее не отапливать.

Наружная система водоотвода крыши состоит из:

желоба;
труб;
хомута;
водоприемной воронки.

Подробная информация о желобах

Существующие типы желобов наружного водостока:

Карнизные водосточные желоба, которые ставятся вдоль карнизного свеса.
Парапетные водосточные желоба, которые установлены в старых домах. Они собирают воду в желоб, который располагается между двумя парапетными стенками (подобные архитектурные решения достаточно редко встречаются в современном частном строительстве). Парапетный желоб является конструктивным элементом крыш. Желоб создается из металла, а выемка, в которую поступает вода с крыш, покрывается битумным материалом. Вода поступает в водослив.
Разжелобковые водосточные желоба способны направлять воду в парапетные либо карнизные водостоки. Они относятся к разновидностям сливов в местах соединений скатов крыши.

Форма желобов может быть подобрана индивидуально в зависимости от проекта здания. Существуют следующие основные формы желобов:

полукруглые;
квадратные;
рельефные.

Для городов, в которых регулярно выпадает достаточно большое количество осадков, проходят обильные снегопады и сильные ливни, помимо того, в которых дома имеют большую площадь, для лучшего водоотвода строители рекомендуют использовать квадратные желоба (подобный желоб имеет большую площадь сечения, следовательно, способен пропустить большее количество воды). Рельефные желоба чаще всего используют при определенных формах зданий, помимо того, подобная форма способна защитить сливную часть желоба от листьев и прочего мусора. Чтобы желоб мог огибать углы домов, в комплектации имеются специальные углы. По краям закрепляется заглушка, а для того чтобы соединить 2 желоба между собой, стоит применять специальный соединитель.

Подробная информация о водосточных трубах

Водосточные трубы должны быть расположены снаружи здания. Желательно сделать так, чтобы они находились на солнечной стороне фасада. По форме сечения их делают квадратными либо круглыми. Выбор формы сечения трубы нужно делать исходя из общего дизайна здания и его площади (зависимость будет такой же, как и при выборе формы желоба). В случае, если площадь дома более 200 кв. м, а в регионе строительства проходят частые сильные снегопады и дожди, лучшим выбором будет квадратное сечение. Форма труб должна обязательно совпадать с формой желобов. Для того чтобы труба смогла огибать части здания, которые выступают, в комплектацию трубы входят колена, которые могут быть изогнуты в боковой и фронтальной плоскостях. Диаметр водосточной трубы:

для кровли, которая имеет площадь 125 кв. м - 100 мм;
для кровли, которая имеет площадь 50 кв. м - 90 мм;
для кровли, которая имеет площадь 30 кв. м - 80 мм.

Устанавливать водосточные трубы необходимо на расстоянии как минимум 30-35 мм и крепить к ней с помощью хомутов штыри с ухватами (держатели трубы). Чтобы штыри не покрывали ржавчиной, они должны обязательно быть оцинкованными либо покрытыми каким-либо антикоррозийным составом. Трубы к стене здания понадобится закрепить с помощью хомутов. Форма хомута будет зависеть от формы сечения трубы.

Крюк крепления желоба будет служить для того, чтобы крепить желоб к крыше, его форма также будет зависеть от формы желоба. При помощи крюков можно обеспечить необходимый уклон для продвижения воды в желобах в сторону канавки водоприема. Крюки имеют и другое название - держатели. Воронки для наружных водосточных систем предназначаются для сбора воды.

Выбор водосточных систем по материалу изготовления

По материалу изготовления наружные системы водостока бывают:

Металлические - из меди, оцинкованной стали, оцинкованной стали с полимерным покрытием, алюминия, сплава титана и цинка.
Пластиковые - изготавливаются из поливинилхлорида непластифицированного с добавлением ультрафиолетовых и термических стабилизаторов.

Касательно выбора водосточных систем стоит знать, что делать выбор нужно между металлическими либо пластиковыми. При этом под "металлической" имеется в виду именно оцинкованная сталь с полимерным покрытием. Выбора между пластиком или медью, титан-цинком, алюминием, как правило, не бывает. Связано это с тем, что водосток из данных материалов может быть установлен исключительно на кровле из меди, алюминия либо титан-цинка соответственно. Применение алюминиевых систем возможно при сложной конфигурации крыши. Связано это с тем, что он достаточно легко гнется. При выборе между пластиком и оцинковкой без покрытия стоит понимать, что:

стоимость оцинковки и пластика практически не отличается (пластик дороже на 10-12 %);
монтаж пластиковых систем гораздо проще монтажа оцинковки;
пластиковые системы можно царапать в процессе установки, а оцинкованные - нет.

Стоит знать, что монтаж пластиковых систем можно выполнить легко, при этом гораздо сложнее установить оцинкованную с полимерным покрытием. Пластик меньше реагирует на различные агрессивные воздействия (заводы поблизости, море и так далее). Оцинкованная система может устанавливаться при температуре -10 градусов по Цельсию, пластиковая - максимум при -5 градусов по Цельсию.

Пластиковая система достаточно хрупкая при морозе, в связи с чем может лопнуть от давления снега.

Металлические системы будет намного актуальнее использовать в тех регионах, в которых выпадает достаточно большое количество различных осадков.

Как происходит устройство водостока

Держатели крепятся с шагом 500-600 мм. Первый и последний крепится под уклоном. Для более точного закрепления по нижним точкам нужно натянуть шнур для определения месторасположения остальных держателей.
Установка желоба водосточных систем определяет правильность работы всего комплекса отвода воды. Внешняя часть желоба должна быть расположена на расстоянии 25 мм от плоскости кровли. Желоб нужно монтировать в держатель, а стыки соединить в замок при помощи использования герметика. Укладка выполняется, начиная от воронки.
Для лучшего сбора осадков выполняется установка капельника с закреплением на стропильной системе, после чего опускается внутрь желоба на 2 см. Для монтажа заглушки следует применять герметик либо специальный клей.
При монтаже воронки делаются косые запилы в месте установки. Кромки воронки соединяются с передним и задним краями желоба с помощью использования клея.
Трубы необходимо соединить между собой и закрепить в воронке при помощи специальных хомутов. Между их элементами следует оставить 2-хмиллиметровый зазор.

Чтобы выполнить отвод собранных осадков от фундамента здания, понадобится устроить небольшой ливневый приемник в месте, где осадочная вода выливается из трубы водостока, и при помощи обыкновенных пластиковых труб отвести ее в другой конец имеющегося участка к фильтрующему колодцу, который был выкопан заранее, либо просто направить его на улицу.

В качестве ливневого приемника может служить приямок, который понадобится забетонировать либо воспользоваться полностью готовыми строительными элементами, которые с легкостью есть возможность купить в обыкновенных строительных магазинах. Второй вариант строительства проще, но дороже.

Снегопады и дожди – нормальное явление для России. Осадки негативно сказываются на состоянии дома: кровли, фасада, цоколя. Для защиты его от губительного воздействия дождей и талой воды при обустройстве кровли необходимо предусмотреть монтаж водостока. Он представляет собой конструкцию для сбора и отвода воды с крыши, чтобы она не попадала на фасад здания и на цоколь. Наиболее распространен внешний водосток, но иногда монтируют внутреннюю водосточную систему.

Внутренний водосток. Устройство

От внешнего варианта монтажа эта система отличается местоположением. Например, она незаменима в домах с плоской крышей, применяют ее в многоэтажных многоквартирных домах. Основная особенность этой системы – монтаж водосточной трубы внутри здания, а не снаружи. Вода точно так же попадает в водоприемную воронку, но стекает внутрь дома.

Устройство такой конструкции имеет свои особенности:

Место, где будет установлена воронка, должно быть чуть ниже всей поверхности.
Воронки не размещают рядом с наружными стенами здания, так как в этом случае трубопровод может замерзнуть зимой.
Диаметр горизонтальных и вертикальных труб – от 85 до 200 мм.
При монтаже необходимо заранее предусмотреть способ чистки водостока. Для этого обустраиваются ревизии на нижних этажах многоквартирных домов, а также смотровые колодцы и прочистки.
При установке трубопроводов ниже первого этажа нужно рассчитать давление, которое может возникнуть на трубы при засорах или их переполнении.

Элементы

Функционирование системы обеспечивается соединением нескольких элементов таким образом, чтобы получилась надежная и прочная конструкция.

Водоприемные воронки

Именно в них попадает талая и дождевая вода, которая скапливается на поверхности кровли. Воронки могут быть изготовлены из разных материалов:

Пластик – самый демократичный по цене вариант.
Нержавеющая сталь – наиболее популярный материал.
Медь – самый дорогой и в то же время самый надежный вариант для монтажа водостока.

Обычно внутренний водосток монтируется на плоской кровле, в этом случае воронка должна быть плоской. Если установка происходит на скат, то СНиПом предусмотрена другая конструкция – с колпаком.

Важные параметры – это диаметр детали и количество воронок на поверхности кровли.

Данные параметры рассчитываются, исходя из среднегодового объема осадков в регионе и площади крыши.

К воронкам существуют различные дополнения, которые повышают эффективность всей системы: подогрев, защитный фильтр, стабилизатор потока. Обычно они уже встроены в изделие, но в этом случае цена воронки будет выше.

Подробнее о воронках для внутреннего водостока можно узнать из видео

Отводящие трубы

Этот элемент представляет собой трубопровод, по которому вода попадает из воронок в стояк. Движение воды осуществляется самотеком, поэтому монтаж отводящих труб следует проводить под уклоном.

Ввиду того, что трубопровод будет находиться внутри здания, соединение деталей выполняется путем сварки.

Элементы, призванные компенсировать температурное расширение, не предусмотрены.

Основная характеристика отводящей трубы – это ее диаметр. Расчет этого показателя должен осуществляться, исходя из норм и требований, указанных в СНиП. Диаметр трубы должен совпадать с диаметром воронки.

Водосточный стояк

Вертикальный отрезок трубопровода, который монтируется внутри здания. Сверху он соединяется с отводящими трубами – именно так вода поступает в стояк. Внизу вертикальная труба уходит напрямую в ливневую канализацию. Диаметр трубы рассчитывается по СНиПу и обязательно соотносится с диаметром горизонтального трубопровода.

Во внутренних водосточных системах протечки особенно опасны, вот почему диаметр стояка и диаметр отводов должны совпадать. Это позволит создать герметичное соединение для обеспечения надежности водостока.

Крепежные элементы

Внутри здания трубы крепятся при помощи специальных кронштейнов. Одно из требований нормативов – это одинаковый материал креплений и водостока. То есть пластиковые трубы монтируются на пластиковые кронштейны.

Ревизионные отверстия

Необходимы для проведения проверок, профилактических осмотров водосточной системы и ухода за ней. Через ревизионные отверстия осуществляется чистка трубопровода.

Виды

Внутренний водосток отличается от внешнего местом установки. Существует две основных разновидности этой системы.

Самотечная

Это самый простой способ монтажа внутренней водосточной системы. Расчет всех параметров и установка элементов могут быть выполнены самостоятельно. Отличительная особенность – отсутствие сифона. Процесс водоотведения происходит естественным образом за счет небольшого уклона отводящего трубопровода. Самотечная система состоит из воронок, отводов и вертикальных стояков.

Достоинство данного варианта – низкая стоимость за счет самых простых деталей конструкции.

Недостаток – невозможность эффективно справляться с отводом воды при ливнях и большом объеме талых вод. Даже если количество воронок установлено согласно СНиПу, а все диаметры точно и четко рассчитаны, система в любом случае является малопроизводительной.

Сифонная

Это более сложный и дорогой вариант. В то же время сифонная водосточная система позволяет эффективно справляться даже с большим объемом стоков. Свое название конструкция получила из-за наличия стабилизатора потока (сифона) в водоприемной воронке. При функционировании система полностью заполняется водой, образуется своеобразный столб из воды. Как только влага уйдет в ливневую канализацию, в воронке создается разреженная зона, так что влага с поверхности крыши засасывается в систему.

Достоинство данного варианта – высокая эффективность и производительность. При этом неважно, из какого материала изготовлена водосточная система, каждый узел очищается самостоятельно.

При монтаже сифонного водостока нужно пристальное внимание уделить расчетам.

Недостаток – высокая стоимость специально оборудованных водоприемных воронок.

Необходимые материалы и инструменты

Для монтажа внутренней водосточной системы в первую очередь требуются все ее элементы. В качестве материала обычно выбирают пластик или оцинкованную сталь. Водосточная система из ПВХ стоит дешевле и монтируется, когда на крышу не предвидится больших нагрузок. Если же плоская крыша будет использоваться в качестве террасы, то лучше взять металлические детали.

Из инструментов необходимы:

Измерительные приборы (рулетка)
Уровень, вертикальный отвес
Перфоратор, дрель
Ножовка по металлу или пластику, в зависимости от выбранного типа водостока, строительные ножницы

Монтаж внутренней системы водостока. Пошаговая инструкция

Трубы монтируются в коммуникационном канале, чтобы при необходимости получить к нему доступ. После произведенных расчетов установка проводится в несколько этапов.

Разметка для креплений и проделывание отверстий под них.
Определение точки, где стояк будет выходить к перекрытию.
Определение места монтажа водоприемных воронок.
Монтаж кронштейнов. Если вы покупаете водосточную систему в сборе, то все крепежные элементы уже входят в комплектацию.
Установка патрубка, который отводит воду из стояка в ливневую канализацию. Другой вариант – выведение его просто за пределы дома.
Герметизация точки вывода.
Монтаж стояка.
Установка ревизионных отверстий на высоте 1 м от пола.
Герметизация соединений стояка.
Монтаж воронки и герметизация швов.
Заделывание скатов воронки кровельным материалом.
Монтаж решетки на поверхность воронки для исключения попадания в систему мелкого мусора.

После монтажа нужно проверить эффективность работы системы.

Если вы занимаетесь монтажом внутреннего водостока впервые, обратите внимание на своеты специалистов.

Монтаж начинается снизу, постепенно нужно подниматься наверх.
Все каналы и шахты внутри здания, предназначенные для водопровода, после его монтажа нужно закрыть панелями. Это позволит сохранить температурный режим.
При выборе водоприемной воронки учтите, что она должна подходить к кровельному материалу крыши.
Места, где устанавливаются воронки, должны быть немного ниже остальной поверхности. небольшой уклон можно сделать специально.
Металлические трубы во внутренней системе обязательно оснащать электроподогревом, иначе в зимний период они промерзнут и могут лопнуть.

Устройство внутренней водосточной системы более сложно, чем внешней. Важно обратить внимание на точность расчетов, а при монтаже – на герметичность соединений.

Для защиты фасада здания от брызг дождя и устройства стока воды с придомовой территории в зданиях со скатной кровлей устраивают организованный водоотвод с крыши.

Структура водосточной системы дома со скатной крышей

Производители предлагают несколько вариантов модульных систем, отличающихся главным образом материалом, из которого они изготовлены:

С советских времен привычна ливневая система из оцинкованной стали. Сегодня появились более качественные изделия, однако оцинковка все еще пользуется популярностью.

Традиционно использовались именно такие, широкие воронки. Они некрасивы, но широкое «горло» компенсирует низкую точность изготовления изделий и их монтажа.

В крышах из оцинкованной стали зачастую горизонтальные желоба отсутствуют, имеются только воронки и водосточные трубы. Поток воды направляется желобами, выполненными на карнизном свесе самой кровли. Такое решение трудоемко, неэффективно для крыш с большим уклоном. Однако за счет того, что отсутствуют горизонтальные элементы, которые могут повреждаться сходящим снегом и сосульками, более надежно и безопасно.

Водосток кровли из оцинкованной стали без желобов надежен, но сложен в исполнении

Из положительных моментов можно назвать большую прочность конструкции (применяется сталь от 1 до 2 мм), невысокую стоимость и возможность изготовления индивидуальных изделий любой формы.

Схема традиционного водостока из оцинкованной стали

Недостатки: Оцинковка не очень привлекательна. Трубы ржавеют, уже на второй-третий год, начиная с торцов, распространяется коррозия. Срок службы до 15-30 лет, если трубы периодически окрашивать масляными красками снаружи. Геометрия изделий неидеальна, стыки элементов не всегда плотно подходят. Традиционно желоба и водостоки соединяли завальцовкой, что давало прочное соединение. Сегодня предпочитают уплотнять шов герметиком.

Сегодня можно встретить водосточку из оцинковки с тремя типами воронок: традиционной с широкой горловиной и более современными: накладной и проходной

Водосточная система из оцинкованной стали толщиной 0,6-0,7 мм с полимерным покрытием, форма изделий круглая либо прямоугольная.

Система из металла с цинково-полимерным покрытием. Хорошо видно, как можно объединить водостоки на сложных кровлях

Покупателю предлагается на выбор множество цветов, которые могут точно соответствовать кровле из металлочерепицы. Выглядит такая ливневка аккуратно, точность изготовления изделий высокая, есть возможность заказывать индивидуальные изделия. Срок службы 25-50 лет в зависимости от типа металла.

В процессе монтажа нужно оберегать сталь от царапин.

Водостоки из меди, алюминия и стали с цинк-титановым покрытием пока у нас, скорее, экзотика.

Водосток из меди со временем потемнеет и покроется пленкой малахитового оттенка Кроме изделий из цельной меди, выпускаются системы из стали с медным гальваническим покрытием

Пластиковые системы слива в зависимости от конструкции могут соединяться двумя разными способами: клеевым либо с помощью резиновых уплотнителей. Трубы самых разнообразных конфигураций, цветовая палитра небогата. Срок службы до 30 лет.

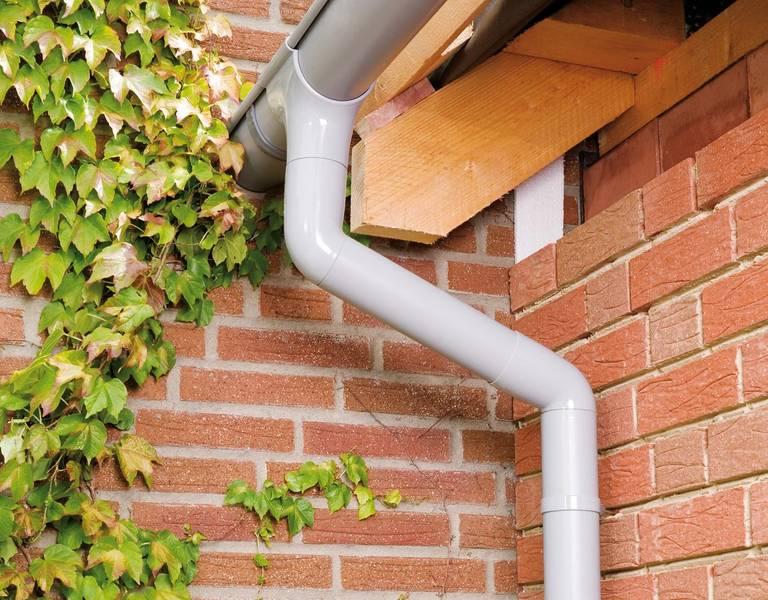

Пластиковая ливневая система имеет самый аккуратный вид и лучшую герметизацию стыков.

Несомненные плюсы: простота монтажа, малый вес, наилучшая герметичность среди всех систем, аккуратный внешний вид, умеренная стоимость.

Минус: пластик боится экстремальных морозов, более хрупок, чем сталь и может быть поврежден снегосходом.

Расчет водосточки

Необходимо составить схему кровли, изначально определить два момента: расположение воронок и диаметр водостоков. Чаще встречаются водостоки диаметрами 8, 10 и 12,5 см.

Расстояние между воронками не должно превышать 24 метров. Оптимальный вариант 8-12 метров, чтобы общий уклон желобов не был слишком велик. Нужно проверить способность трубы отвести воду. Расставив воронки на схеме, кровлю необходимо условно разделить на участки, обслуживаемые теми или иными водостоками. На один квадратный (в горизонтальной проекции, а не по площади) метр крыши должно приходиться 1,5 см 2 площади сечения воронки и водостока. К примеру, труба диаметром 10 см имеет площадь сечения 78,5 см 2 и способна отвести ливневой сток с кровли, горизонтальная проекция которой составляет 52 м 2 . Для засушливых районов и регионов с высоким уровнем осадков делают поправки.

Примерно такой план нужно начертить, проставить размеры и обсчитать площади участков слива на каждый водосток

Имея общую схему, можно обратиться к поставщикам, менеджер поможет составить калькуляцию. Либо скачать или воспользоваться онлайн программой для расчета водосточки на сайте производителя.

Когда начинать монтаж ливневой системы

Существует два типа крепления горизонтальных желобов:

Первый - с помощью металлических крюков, которые монтируются на основание кровли. Кронштейны нужно закрепить до того, как будет уложено покрытие кровли. Такой вариант надежен, его необходимо применять для тяжелых желобов, в снежных регионах. Крюки заводят на основание кровли на разное расстояние, дабы обеспечить необходимый уклон желоба. Места расположения воронок должны быть определены заранее.

Кронштейны желобов крепятся сверху основания кровли. Для всех монтажных работ следует использовать только саморезы

Второй вариант - кронштейны фиксируются к лобовой (торцевой) доске или стропилам. Решение менее надежно, большим усилием шурупы можно вырвать. К тому же такие крюки-держатели применяют для пластиковых систем, сами они тоже сделаны из полимера. В большинстве моделей держатели рассчитаны на установку только на строго вертикальную поверхность. Монтаж их к лобовой доске прост, удобен, производится в любое время после того, как готова крыша, подшиты карнизные свесы. Уклон желоба достигается установкой держателей на разной высоте. Можно рекомендовать в тех случаях, когда нет опасности снегосхода с кровли.

Кронштейны водостока крепятся на вертикальную поверхность лобовой доски

Итак, начинаем с монтажа кронштейнов. Для первого варианта (крепим на основание кровли) крюк-кронштейн необходимо предварительно изогнуть в соответствии с наклоном кровли.

Монтаж кронштейнов на основание кровли. Необходимо соблюдать общий уклон и не забывать контролировать положение крюков уровнем

Сначала крепим кронштейны, которые будут поддерживать воронки. Затем делим промежутки между водосточными трубами на минимальное расстояние между крюками (0,6 для пластика и 0,9 м для металла). Разметив, натягиваем шнур для того, чтобы дать равномерный уклон желобов к сливным воронкам.

Монтаж горизонтальных элементов и установка колена

В некоторых системах сначала монтируют воронки, в других, наоборот, сначала желоб. Разметку начинают от воронки. Длина желобов чаще 3 либо 4 метра, крайние в линии желоба приходится обрезать. Пластик режут ножовкой, металл - только качественными ножницами для металла. Ни в коем случае не болгаркой, иначе сталь начнет быстро ржаветь. Завершает линию желобов заглушка; соединитель либо поворот внутренний или наружный.

Полный процесс монтажа ливневки. Нельзя забывать о соблюдении правил техники безопасности

Соединения желобов могут быть различными: на уплотнителях, бесклеевые, клеевые, герметизируемые силиконом. Необходимо руководствоваться инструкцией. Как правило, воронка устанавливается с учетом возможных температурных расширений, то есть стык имеет зазор для деформаций. Это нужно учитывать сразу.

Чтобы перейти от воронки к вертикальному водостоку, необходимо установить два колена и один прямой участок. Расстояние водостока и нижнего колена до стены определяется производителем.

Таким образом можно узнать необходимую длину прямого участка колена

Особенности устройства водосточных труб и слива

Установка водостоков не составляет никакой сложности. Как правило, они имеют длину 4 метра, легко стыкуются.

Если отвод воды от дома осуществляется поверхностно, на отмостку, в нижней части водостока ставим обычный отмет - колено с большим выносом под углом в 45°.

Слив направляет воду в сторону от здания, а нижний край трубы следует расположить на 15-20 см выше

В случае, если территория оборудована подземной ливневой системой, водосток можно ввести сразу в ливневой колодец. Наилучшим образом соответствуют этому варианту круглые трубы пластиковых водостоков.

Если водосток планируется заводить в ливневой колодец, лучшим выбором будут круглые трубы диаметром 10 см

Существует множество различных типов, марок и разновидностей водосточных систем. При общей схожести, они различаются в деталях. В процессе монтажа необходимо изучить и держать при себе руководство по выполнению работ, которое можно получить у дилера либо скачать с сайта производителя.
В снежных районах обязательно выполнение мероприятий по снегозадержанию для скользких типов кровли (все виды металлической кровли, кроме композитной). Для других типов кровли снегозадержание желательно. Обогрев желоба электрическим кабелем сведет к минимуму вероятность повреждения желоба.

Снегозадержатели обезопасят от схода снега не только людей, но и водосточную систему

Выполнить слив с крыши с использованием модульной системы по силам любому человеку, который не боится высоты и имеет минимальные строительные навыки. Особое внимание необходимо уделять точной разметке кронштейнов. Браться за устройство водоотведения с крыши из стальных оцинкованных листов без желобов, не имея опыта работ с фальцем, не стоит.
