Доброго дня, уважаемые читатели блога сайт

Циркуляционные насосы с «сухим» ротором

Продолжим рубрику «Насосы» разговором о циркуляционных насосах для систем отопления с «сухим» ротором. Эти насосы разделяются на три группы: inline насосы, моноблочные насосы и консольные насосы. В отличие от , у насосов с «сухим» ротором теплоноситель не соприкасается с электрическим двигателем. Данные насосы менее чувствительны к наличию в воде взвешенных частиц и накипи. Циркуляционные насосы с «сухим» ротором используются в системах с большим объемом теплоносителя. Для герметизации вала у этого типа насосов применяется . Оно состоит из двух частей: подвижного и неподвижного уплотнения Подвижная часть насаживается на вал насоса, а неподвижная – запрессована в корпус насоса. В качестве материалов для торцевого уплотнителя могут использоваться графит, керамика, карбон нержавеющая сталь, оксид алюминия, карбид вольфрама и другие материалы. Применяемый материал для уплотнений зависит от вида теплоносителя и его температуры.

Циркуляционные насосы для отопления с «мокрым» и inline насосы «сухим» ротором выпускаются как одинарные, так и двойные. Двойные насосы применяются для резервирования, в случае выхода из строя одного насоса второй включается в работу. Также когда в самое холодное время года необходимо большее количество тепла, и производительности одного насоса не достаточно, в работу можно включить второй насос. При больших морозах и пиковой нагрузке могут работать оба насоса, а когда температура повышается, и нет необходимости в работе двух насосов, один из них остается в резерве. Этим достигается экономия электроэнергии за счет того, что можно использовать насосы меньшей мощности. Как известно, согласно СНиПу расчет системы отопления производится на самую холодную пятидневку года, которая может быть в данном регионе. Исходя из этих расчетов, происходит подбор котельного и насосного оборудования. Но обычно система отопления в максимальном режиме эксплуатируется примерно месяц полтора. Все остальное время система отопления используется на 40 – 60% от своей максимальной мощности

Inline насосы

Насосы для отопления с «сухим» ротором Inline – это насосы, у которых всасывающий и напорный патрубки находятся на одной оси. Эти насосы имеют одинаковый условный проход и подсоединительный размер фланцев на всасывающем и напорном патрубках. Диаметры патрубков от DN 32 – DN 100. Устанавливаются такие насосы непосредственно на трубопроводах. При монтаже насосов на трубопровод необходимо устанавливать температурные компенсаторы для компенсации температурных расширений трубопроводов при работе системы отопления. Inline насосы оснащены стандартными двух или четырех полюсными асинхронными двигателями с воздушным охлаждением и числом оборотов 2900 или 1450. В данных насосах применяется рабочее колесо с пониженными кавитационными характеристиками. Рабочее колесо насосов для отопления с «сухим» ротором расположено прямо на валу двигателя. За счет такой конструкции эти насосы работают тихо, не создавая большого шума и вибрации. Inline насосы используются для перекачивания холодной и горячей воды без абразивных веществ в системах отопления, горячего водоснабжения и кондиционирования, в холодильных и других установках промышленного и бытового назначения. Температурный диапазон перекачиваемой жидкости от -20 до +140°C. Максимальное рабочее давление таких насосов составляет 16 бар. Максимальная температура окружающей среды 40°C.

Блочные насосы

Эти насосы являются низконапорными, центробежными циркуляционными насосами с большой производительностью. На блочных насосах применяются стандартные двух или четырех полюсные асинхронные электродвигатели с воздушным охлаждением. Имеют осевой всасывающий и радиальный напорный патрубок. Серийно насосы оснащены опорными уголками и кронштейнами для крепления их к основанию. Моноблочные насосы имеют очень широкий спектр применения и используются в качестве: циркуляционных насосов в системах отопления и кондиционирования, для подачи воды в системах водоснабжения, повышения давления и в системах пожаротушения. Для пищевой промышленности применяются моноблочные насосы из нержавеющей стали, чугуна или бронзы. будет посвящена отдельная статья

Консольные насосы

Особенность этих насосов состоит в том, что насосная часть и двигатель имеют свои валы и узлы крепления. При сборке насос и двигатель устанавливаются на общую раму (станину), их валы центрируются и соединяются при помощи муфты. Условный проход таких насосов определяется напорным патрубком. Всасывающий патрубок всегда имеет больший условный проход, чем напорный. Консольные насосы предназначены для перекачивания чистой и слабо загрязненной воды без абразивных включений в системах отопления, водоснабжения и повышения давления. Консольные насосы применяются в городском водоснабжении, ирригации, дренаже, коммунальном хозяйстве, в промышленности и т.д. тоже будет посвящена отдельная статья

Рабочая точка

Подбор циркуляционных насосов с сухим ротором происходит по тем же параметрам, что и . Рабочая точка системы отопления должна быть близкой к рабочей характеристике насоса, исходя из производительности и требуемого напора.

Эксплуатация и обслуживание

Как и циркуляционные насосы с «мокрым» ротором, насосы для отопления с «сухим» ротором не рекомендуется эксплуатировать без воды. При работе насоса подвижное уплотнение начинает вращаться относительно неподвижного. Между поверхностями трения образуется тонкая водяная пленка, которая смачивает рабочие поверхности уплотнений. На вращающейся части торцевого уплотнения находиться пружина, которая по мере износа рабочих поверхностей уплотнения все время поджимает подвижную часть к неподвижной. Средний срок службы уплотнения составляет от 2 до 4 лет, но при жестких условиях эксплуатации (частые перегревы, наличие в теплоносителе примесей и взвеси) очень резко сокращается срок эксплуатации. Сухой ход для насосов с сухим ротором недопустим и приводит к повреждению рабочих поверхностей торцевого уплотнения. Водяная пленка быстро испаряется, и происходит перегрев, а затем и механическое разрушение трущихся частей уплотнения.

Ремонт циркуляционного насоса в таком случае является операцией несложной, но проводить его должны специалисты сервисных центров по обслуживанию данного типа оборудования.

Спасибо и до новых встреч.

Системы отопления делятся на системы с естественной (гравитационной) и принудительной циркуляцией. В системах с принудительной циркуляцией обязательна установка циркуляционного насоса. Его задача — обеспечить движение теплоносителя по системе с заданной скоростью. А чтобы он со своей задачей справлялся, на до правильно выбрать циркуляционный насос.

Назначение и виды

Как уже говорили, основная задача циркуляционного насоса обеспечить требуемую скорость движения теплоносителя по трубам. Для систем с принудительной циркуляцией только при таких условиях будет достигнута проектная мощность. Во время работы циркуляционника в системе немного возрастает давление, но это не его задача. Это,скорее, побочный эффект. Для повышения давления в системе есть специальные .

Есть два типа циркуляционных насосов: с сухим и мокрым ротором. Они отличаются по конструкции, но выполняют одни задачи. Чтобы выбрать циркуляционный насос какого типа вы хотите установить, надо знать их достоинства и недостатки.

С сухим ротором

Получил свое название в связи с особенностями конструкции. В теплоноситель погружена только крыльчатка, ротор находится в герметичном корпусе, его от жидкости отделяет несколько уплотнительных колец.

Устройство циркуляционного насоса с сухим ротором — во воде только крыльчатка

Данные аппараты имеют следующие свойства:

• Имеют высокий КПД — порядка 80%. И это основной их плюс.
• Требуют регулярного обслуживания. В процессе эксплуатации твердые частицы, содержащиеся в теплоносителе попадают на уплотнительные кольца, нарушая герметичность. Чтобы предотвратить разгерметизацию и необходимо обслуживание.
• Срок эксплуатации порядка 3 лет.
• При работе издают высокий уровень шумов.

Такой набор характеристик не очень подходит для установки в системах отопления частных домов. Основной их плюс — высокий КПД, а значит, меньший расход электроэнергии. Потому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там в основном и используются.

С мокрым ротором

Как понятно из названия, в оборудовании данного типа в жидкости находится и крыльчатка и ротор. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.

Устройство насоса с мокрым ротором — сухая только электрическая часть

Этот тип оборудования имеет следующие свойства:

• КПД порядка 50%. Не самый лучший показатель, но для небольших частных систем отопления это некритично.
• Обслуживания не требуют.
• Срок эксплуатации — 5-10 лет в зависимости от марки, режима работы и состояния теплоносителя.
• Во время работы почти не слышны.

Исходя из приведенных выше свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в условиях квартиры или частного дома.

Как выбрать циркуляционный насос

Каждый циркуляционный насос имеет набор технических характеристик. Они подбираются под параметры каждой системы индивидуально.

Подбираем технические характеристики

Начнем с подбора технических характеристик. Для профессионального расчета есть куча формул, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись усредненными нормами:

Выбрать циркуляционный насос для отопления следуя этим правилам несложно. Расчеты элементарные. Но надо сказать, что данные цифры — среднестатистические. Если ваш дом в каком-то пункте сильно отличается от «средних показателей», надо делать поправки либо в сторону увеличения, либо в сторону уменьшения технических характеристик. Например, вы хорошо утеплили дом, мощность купленного ранее котла оказалась избыточной. В этом случае имеет смысл брать помпу с меньшей производительностью. В обратной ситуации — в доме в сильные холода зябко — можно поставить более производительный циркуляционник. Он временно решит проблему (в дальнейшем надо или утеплять или менять котел).

Подбор модели

При выборе конкретной модели обратите внимание на график с напорной характеристикой насоса. На графике надо найти точку, в которой пересекаются значения напора и производительности. Она должна располагаться в средней трети кривой. Если она не попадает на какую-то из кривых (их обычно несколько, характеризующих разные модели), берут ту модель, график которой оказывается ближе. Если точка стоит посередине, берут менее производительную (ту, что расположена ниже).

На что еще обратить внимание

В технических характеристиках циркуляционных насосов есть еще несколько позиций, на которые стоит обратить внимание. Первый — допустимая температура перекачиваемой среды. То есть, температура теплоносителя. В качественных изделиях этот показатель находится в диапазоне от +110°C до +130°C. В дешевых может быть ниже — до 90°C (а по факту 70-80°C). Если система у вас рассчитана как низкотемпературная, это нестрашно, но если стоит твердотопливный котел — температура до которой может быть разогрет теплоноситель очень важна.

Стоит обратить внимание и на максимальное давление, при котором может работать насос. В системе отопления частного дома оно редко бывает выше 3-4 атм (это для двухэтажного дома), а в норме составляет 1,5-2 атм. Но все равно, обращайте внимание на данный показатель.

На что еще обратить внимание — на материал, из которого сделан корпус. Оптимальный — чугунный, более дешевый — из специального термостойкого пластика.

Тип и размер соединения. Циркуляционный насос может иметь резьбу или фланцевые соединения. Резьба бывает наружной и внутренней — под нее подбираются соответствующие переходники. Подсоединительные размеры могут быть: G1, G2, G3/4.

Также стоит обратить внимание, на наличие защиты. Может быть защита от сухого хода. В циркуляционных насосах с мокрым ротором она очень желательна, так как охлаждение мотора происходит за счет перемещаемой среды. Если воды, нет, мотор перегревается и выходит из строя.

Еще один тип защиты — защита от перегрева. Если мотор нагревается до критического значения, теромореле отключает питание, насос останавливается. Две эти функции продлят срок эксплуатации оборудования.

Производители и цены

Обратите внимание, что все технические характеристики представлены для перемещения воды. Если теплоноситель в системе — незамерзающая жидкость, необходим вносить корректировки. За актуальными для этого типа теплоносителей данными придется обращаться к производителю. В других источниках подобные характеристики найти не удалось.

Циркуляционные насосы, используемые для перекачивания воды или негустой однородной жидкости – важная часть отопительной системы. Обеспечивая равномерное движение теплоносителя по трубам, они добиваются равномерного распределения тепла, улучшая рабочие показатели.

Кроме обеспечения движения жидкости по кругу внутри труб отопления, насос может работать в режиме рециркуляции. Рассчитывая его параметры стараются учитывать потери на трение и сопротивление теплоносителя. Высота верхней точки, разводки труб, отопительных приборов мало влияют на работу насоса, ведь жидкость, подающаяся в трубопровод в одном направлении, толкает ее в обратном. Поэтому, осуществляя подбор циркуляционного насоса, можно остановиться на меньшей мощности, чтобы обеспечить нормальное движение теплоносителя.

Расчеты

Устройство циркулярного насоса представляет собой механизм в виде ротора, помещенного внутрь металлического корпуса. На валу ротора закреплено колесо с несколькими лопастями (крыльчатка). При включенном двигателе насоса крылья вращаются и продвигают жидкость по всей системе отопления.

Принцип работы состоит в принудительной транспортировке воды внутри замкнутого контура системы отопления, иными словами, обеспечение циркуляции теплоносителя по трубам и радиаторам. Грамотный подбор такого агрегата обеспечивает его корректную работу без лишних затрат.

Таблица расчета мощности насоса.

Прежде чем выбрать насос, необходимо определить объем воды, которая пройдет за одну минуту через нагревательный котел. Именно такие параметры закладывают производители, уравнивая расход жидкости с мощностью котла. Если установлен нагреватель в 20 кВт, то за одну минуту он пропустит 20 литров теплоносителя.

Далее, необходимо произвести расчет расхода воды в каждом кольце системы отопления (зная мощность радиаторов, этот процесс не составит труда). Расход теплоносителя в трубах напрямую зависит от их диаметра. Дюймовые трубы транспортируют 30 л жидкости в минуту, двухдюймовые – 170 л/мин. Средняя скорость движения воды по отопительной системе равна 1,5 м/сек. Мощность циркулярного насоса можно выбрать с учетом длины трубопровода. Для десятиметрового отрезка тепловой магистрали достаточно напора 0,6м. Следовательно, чтобы наладить подачу воды по 100-метровой отопительной системе, необходимо подобрать насос, способный выдать напор в 6м.

Также можно провести расчет мощности при помощи такой формулы:
Qpu=Qn/1.163xDt [м3/ч], где

• Qpu (измеряется в м3/час) – подача теплоносителя в расчетной точке;
• Qn (измеряется в кВт) – потребляемое тепло на отапливаемой площади;
• Dt – температурная разница в прямом и обратном трубопроводе (в среднем 10-20 °С);
• 1,163 – удельная теплоемкость воды.

Такие расчеты не являются абсолютными, они скорее стандартны. Существуют сложные формулы для более точного выяснения необходимой мощности циркуляционного насоса, но разобраться в них без определенных знаний в области физики будет непросто. Да и агрегаты выпускаются серийно, поэтому подогнать их эксплуатационные параметры под индивидуальные системы отопления можно лишь приблизительно. Поэтому специалисты советуют осуществлять подбор насоса с запасом мощности на 5 – 10% от той, что была получена в результате расчетов. Существуют аппараты с несколькими режимами настройки. В процессе их эксплуатации можно выбрать оптимальные параметры работы.

Владея такими нехитрыми знаниями и заручившись помощью продавца, можно выбрать циркуляционные насос той оптимальной мощности, при которой будет обеспечено тепло во всем помещении.

Виды

Давление жидкости создается роторами, на которых закреплены лопатки. Чаще в конструкции циркуляционного насоса для отопления задействован один ротор, но можно найти вариант и с двумя. Важным условием работы является отсутствие в системе воздуха.

По устройству, исполнению рабочей части, насос бывает с мокрым ротором или сухим. Те, у которых мокрый ротор, специально спроектированы, чтобы он с рабочим колесом находился в перекачиваемой среде. Изменения чаще затрагивают конструкцию корпуса, сделанного таким образом, что через существующие технологические зазоры попадает жидкость, ее постоянное движение осуществляет охлаждение мотора, смазку движущихся деталей.

У циркуляционных насосов, оборудованных мокрым ротором, нет сальника, скользящего торцевого уплотнения. Ротор полностью находится в перекачиваемой среде, что обеспечивает охлаждение, смазку деталей. При вращении ротора вода постоянно проходит через гильзу. Лучший эффект наблюдается, если насос располагается горизонтально, тогда не образуется воздушных пробок внутри мокрого ротора.

То, что все части циркуляционного насоса отопления постоянно находятся в жидкости, не только смазывает движущиеся части, но и поглощает вибрационные шумы, поэтому они практически бесшумны. Чтобы проверить его работу и правильность вращения ротора, пользуются специальным приспособлением или визуально, вскрывая заднюю пробку. Отсутствие шума при работе позволяет широко применять их для индивидуального отопления. Кроме этого, исполнение конструкции насосов, оборудованных мокрым ротором, может быть обычным – для систем отопления, и специальным – для водоснабжения горячей водой, где учитывается возможность минеральных отложений.

В таких случаях жидкость не омывает ротор, не смазывает движущиеся части. Основное достоинство такого типа в возможности перекачивать больший объем жидкости. Преимущество проявляется в установке двигателей большей мощности. Кроме этого, устройство бывает со сплошным валом, на котором установлен мотор с крыльчатками или с соединением муфтой – здесь предусмотрена возможность замены электродвигателя, установки другого с большими параметрами.

Чтобы исключить попадание воды, между насосом и электродвигателем устанавливается торцевое уплотнение, сальник. При вращении между поверхностями появляется тонкая водяная пленка. За счет давления, создаваемого внутри насоса, пленка дополнительно герметизирует вращающиеся части. Основной материал при изготовлении колец – агломерированный уголь, иногда при тяжелых условиях работы уплотнитель изготавливают из керамики, нержавейки.

По конструкции исполнения устройство циркуляционного насоса бывает с фланцевым соединением мотора и муфтовым. Если патрубки (всасывающий, напорный) расположены на одной оси – то это прямоточное исполнение, что допускает их установку непосредственно в линию. Для крепления предусмотрена рама. Кроме крепления к раме насоса, электродвигателя, она сама устанавливается на фундаменте.

Для чего необходим

Схема отопления с циркуляционным насосом позволяет устранить часть проблем, которые характерны для естественного типа движения теплоносителя. Ведь если на выходе из радиатора вода холодная, когда к крайним радиаторам она тоже доходит еле теплая, то поступающая через обратку холодная вода заставляет работать котел на максимуме своих возможностей. При малейших просчетах проектирования, ошибках монтажа - перекос в температуре становится заметен еще больше, особенно когда необходимо прогреть помещение быстро, или при первом запуске системы, что можно заметить по работе котла, по дальним регистрам.

Применение циркуляционного насоса устраняет эти недостатки. Прежде всего, снижаются требования к соблюдению уклонов труб, их проходному сечению, устраняются все пробки, вызванные разницей температур. Проброс тепла наступает равномерно, температура теплоносителя на входе/выходе каждого радиатора практически одинаковая, а разница между теплоносителем перед входом в систему и возвратом его в котел составляет несколько градусов, в пределах десяти.

Насос сильно упрощает проектирование системы трубопроводов.

Что это дает? Стабилизирует работу котла. Если разница в несколько градусов, то на прогрев затрачивается меньший объем газа, рабочий цикл уменьшается. Например, нам нужна температура теплоносителя в 70. Первоначально, когда вода холодная, котел работает на максимальной мощности, но, со временем прогреваясь, картина меняется.

В весенние, осенние месяцы, когда ночами в доме слегка прохладно, а днем комфортно, совместная работа котла, автоматики, циркуляционного насоса могут поддерживать показатели теплоносителя в пределах 40°, что при естественной циркуляции невыполнимо.

Теплоноситель за один проход по системе возвращается, потеряв всего 5°, его температура 65°, при этом в помещениях она одинаковая, тепло распределено равномерно по всем радиаторам, а автоматика отключает работу горелки согласно запрограммированным показателям.

Следующее включение произойдет, когда температура понизится. Это экономичный режим работы, при котором происходит не постоянный нагрев, а только поддержание требуемых температурных параметров. Если на всех радиаторах установлены терморегуляторы, то, задавая необходимые температурные параметры на каждом регистре, например, на кухне, в теплой комнате с южной стороны, понизив их, мы получим дополнительную экономию.

Дополнительные преимущества

При использовании циркуляционного насоса отопления допускается уменьшение диаметра прокладываемых труб. Это проявляется в дополнительной экономии средств, позволяет уменьшить объем воды в системе, соответственно, сокращается объем газа для поддержания нужной температуры, уменьшается время нагрева.

Насос grundfos.

Но существует ряд параметров, вносящих коррективы в расчеты. Основные из них: площадь дома (обычно во внимание берется жилая), теплопроводность материалов, трение жидкости внутри труб. Последнее требование, учитывая текучесть жидкости, может показаться необоснованным, но оно работает. Устанавливаемая на циркуляционный насос опция автоматического регулирования позволит обогреть дом перед вашим приходом, дачу перед выходными, заметно сэкономит электроэнергию. При покупке изделия не забываем обращать внимание на гарантию, продолжительность службы.

Существует несколько основных производителей насосного оборудования, давно зарекомендовавших себя качеством, надежностью. Это бренды Grundfos, DAB, WILO, Pedrollo. Основным отличием в их работе является максимальное внедрение процессов автоматизации производства, что, затрагивая многие этапы, позволяет получить качественную продукцию.

Если в случае с выбором насоса встал вопрос, какой лучше - насос с мокрым ротором или с сухим, то попробуем разобраться с такими агрегатами на примере циркуляционных насосов. Известно, что такое оборудование успешно применяется для создания отличной и бесперебойной циркуляции теплоносителя в системе отопления частного дома.

В рабочем состоянии насос с любым из типов ротора нагнетает объем жидкости по трубам, заставляя её двигаться постоянно вперед. В результате такого воздействия на теплоноситель имеем следующие преимущества:

• Постоянный температурный показатель радиаторов на всех участках системы теплоснабжения;
• Отсутствие воздушных пробок в системе, а значит, исключение вероятности гидравлического удара в ней;
• Экономия семейных средств на расход топлива или электроэнергии для подогрева теплоносителя (теперь не нужно усиленно кочегарить котёл, чтобы желаемая температура воды скорее достигла радиаторов в дальней комнате дома и прогрела её). Насосы с мокрым ротором или сухим ротором сделают все быстрее и продуктивнее.

Важно: насосы с роторами всех типов имеют в своей конструкции два отверстия: всасывающее и нагнетательное. Таким образом, агрегат выполняет свою работу, продвигая её по замкнутому контуру.

Циркуляционные насосы имеют схожее с дренажными помпами устройство. Корпус насоса с наличием сухого или мокрого ротора чаще всего выполняют из прочных сплавов, таких как латунь, чугун, нержавеющая сталь или бронза. Такие металлы отлично взаимодействуют с водой высоких температур или с агрессивными средами (в случае дренажного ротора).

Сам ротор производит либо из прочной нержавеющей стали, либо из керамики. А рабочий узел (колесо с лопастями) располагают на валу ротора.

Принцип работы такого устройства заключается в создании центробежной силы внутри помпы и выглядит таким образом:

Во включенном состоянии ротор приводит в действие колесо с крыльчаткой, которое вращается достаточно быстро, создавая понижение давления в камере помпы. Это способствует притоку воды в резервуар. Далее попавшая в камеру вода повышает давление и при этом прижимается к стенкам внутреннего резервуара насоса. Вследствие такого перепада происходит выталкивание воды в выходное отверстие. Цикл повторяется снова и снова, до выключения агрегата.

Деление насосов с ротором на типы

Всё насосное оборудование с ротором можно поделить на два вида:

• Агрегаты с «мокрым» ротором;
• Насосы с «сухим» ротором.

В первом случае речь идёт о механизме, ротор которого не имеет прямого контакта с перекачиваемой водой. Обособленность ротора в механизме помпы поддерживают специальные керамические или металлические уплотнители в виде колец. Они-то и защищают ротор от прямого контакта узлов с перекачиваемой средой. Но здесь принцип работы устройства с мокрым ротором заключается в том, что между трущимися друг о друга защитными кольцами располагается тонкий, еле заметный водяной слой. Он способствует поддержанию разности давления в системе отопления и в рабочей камере, а значит, обеспечивает герметичность роторного отсека. При этом в моменты работы кольца -уплотнители притираются друг к другу сильнее, что обеспечивает еще большую герметичность устройства.

Важно: циркуляционные агрегаты для систем отопления или кондиционирования с «мокрым» ротором могут быть как однофазными, так и трехфазными. То есть использовать такие помпы можно и дома, и на большом производстве или промышленном предприятии.

Благодаря именно таким принципам работы агрегат с «мокрым» ротором отличается целым рядом преимуществ:

• Низкий уровень шума при перекачивании воды по системе;
• Скромный вес и небольшие габариты;
• Возможность длительной эксплуатации без остановок;
• Экономичное энергопотребление;
• Простота монтажа, настройки, обслуживания и ремонта.

При этом большей популярностью у современного потребителя пользуются именно моноблочные устройства с «мокрым» ротором.

Важно: но наряду со всеми перечисленными преимуществами КПД насоса с ротором «мокрого» типа существенно ниже и составляет около 55%. Таким образом, использовать подобный механизм лучше всего в домах небольшой площадью, где замкнутый контур системы отопления имеет небольшую протяженность.

Если же говорить о водоподающих насосах с ротором «мокрого» типа, то и здесь устройства будут немного уступать своим собратьям с «сухим» ротором. Но это относится только к поверхностным агрегатам.

Важно: обязательное условие качественной работы помпы с «мокрым» ротором и соблюдения принципов перекачивания воды является правильная установка агрегата на контур. Здесь вал оборудования должен располагаться строго горизонтально относительно замкнутого контура системы отопления. Только в этом случае качественное поступление жидкости к подшипникам для смазывания рабочих узлов будет обеспечено через гильзу.

Насосы с ротором «сухого» типа

Здесь принцип работы механизма заключается в том, что ротор работает без контакта с водой. При этом отличается высокий уровень КПД подобного устройства, который достигает аж 80%.

При всей своей производительной мощности агрегаты подобного типа отличаются рядом недостатков:

• Высокий уровень шума в рабочем состоянии.
• Необходимость постоянного контроля над качеством перерабатываемой среды, поскольку насосы с «сухим» ротором не терпят наличия посторонних примесей мусора в воде или молекул воздуха. Такие «соседи» способны нарушить герметичность колец-уплотнителей в механизме.

При этом весь ассортимент насосов с «сухим» ротором делят на три вида:

• Блочные устройства ;
• Вертикальные агрегаты , в которых двигатель находится в вертикальном положении, а оба патрубка располагаются на одной оси;
• Консольные (горизонтальные) , у которых двигатель смонтирован горизонтально, а патрубки располагаются перпендикулярно друг друга.

Правила выбора насоса: «сухой» или «мокрый» ротор

Для того чтобы система отопления работала максимально продуктивно, необходимо правильно подобрать насос в соответствии с параметрами дома и характеристиками отопительной системы. Только в этом случае и при условии правильного монтажа механизма с соблюдением принципов его работы тепло в доме будет качественным и продолжительным.

Итак, при выборе насоса учитывайте следующие моменты:

• Общая площадь дома и протяженность замкнутого контура системы отопления;
• Количество радиаторов на весь отрезок системы обогрева;
• Наличие систем «тёплый пол» и др.;
• Качество и плотность оконных металлопластиковых пакетов;
• Утепление стен, потолка или крыши в доме.

Важно: расчеты необходимого количества тепла должна проводить только грамотные теплотехники, которые учтут все важные нюансы и порекомендуют насос с номинальными именно для вашего помещения напорными характеристиками.

При этом важно учесть, что если вы выбираете насос к системе отопления, которая уже есть, но требует доработки, то лучше купить агрегат регулируемый. Это устройство отлично подстраивается под рабочие параметры заданного контура.

Принципы монтажа агрегатов с любым ротором

Для того чтобы работа циркуляционного оборудования была качественной, лучше пригласить для его установки специалистов. Но если есть делание установить помпу самостоятельно, то придерживайтесь таких правил:

• Монтаж агрегата производят у котла со стороны обратного типа. То есть там, где вода, прошедшая весь замкнутый контур системы, снова возвращается обратно. Но такое правило касается помещений, площадь которых не превышает 150-200 м2.
• Важно следить за расположением стрелки на корпусе насоса при его установке. Стрелка должна смотреть в сторону движения тёплой воды по системе.
• Все фланцевые и резьбовые стыки необходимо обработать герметиком, чтобы избежать возможных течей.
• Если вы имеете дело с системой отопления обратной циркуляции, то нелишним будет установить и байпас - отрезок трубы, который в случае ремонта агрегата сможет замкнуть контур отопления после снятия насоса.

Популярные модели насосов с ротором «мокрого» типа

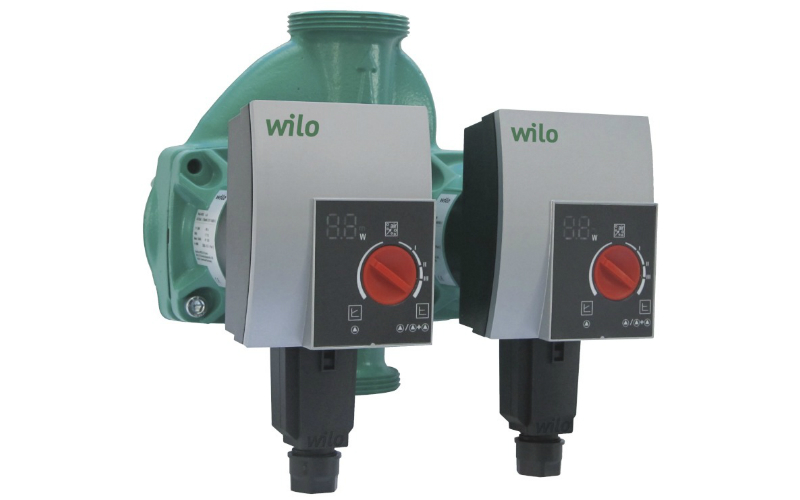

Самыми популярными агрегатами для транспортировки воды с роторами «мокрого» типа являются продукты производства немецких, датских и канадских компаний. Особое место среди ассортимента товаров занимает насос Wilo.

Устройства имеют резьбовое соединение и оснащены системой регулировки частоты вращения для контроля над производительностью и мощностью помпы. Агрегаты Wilo используются в системах отопления и кондиционирования, а также в системах циркуляции холодной воды на предприятиях.

Насосы «Грундфос»

Еще одни лидеры на современном российском и мировом рынках насосного оборудования. Такие помпы отличаются высокой производительностью и надежностью. Благодаря тщательной сборке от щепетильных датчан агрегаты работают без сбоев и поломок длительное время.

Отличительными особенностями таких механизмов являются:

• Абсолютная инертность к воде и антикоррозионные свойства металла;
• Отсутствие необходимости частого профилактического обслуживания и ремонта (мокрый ротор делает своё дело);
• Надежная герметичность корпуса.

Важно: корпусы насосов «Грундфос» оснащаются специальным теплозащитным кожухом, что предотвращает риск возможного ожога пользователя.

Циркуляционный насос является ключевой фигурой современных отопительных систем с принудительной циркуляцией теплоносителя. Его применение избавляет от необходимости установки котла в самой нижней точке помещения и даёт возможность использовать трубы малого диаметра с произвольным расположением магистрали. Кроме того, введение в контур циркуляционного насоса повышает производительность работы отопления и снижает затраты энергоносителя. Срок службы агрегата напрямую зависит от правильности монтажа и соответствия технических характеристик гидравлическим параметрам системы обогрева. Разберёмся в тонкостях конструкций помп и нюансах, на которые требуется обращать внимание при выборе устройства.

Циркуляционные насосы для отопительных систем

Насос для систем отопления состоит из корпуса литого типа, керамического или стального ротора с пластиковым или легкосплавным лопастным колесом (крыльчаткой), статора, установленного в кожух, и клеммной коробки с регулировочным устройством.

При вращении электродвигателя крыльчатка отбрасывает теплоноситель к внешнему краю улитки, выполненной в корпусе. Дальнейшее движение и нагнетание рабочей жидкости происходит благодаря центробежной силе. При этом на входном патрубке помпы возникает разрежение, способствующее всасыванию новой порции теплоносителя.

Конструкция циркуляционного насоса типична для агрегатов центробежного типа, но вместе с тем имеет множество интересных конструктивных решений

Конструктивное исполнение насосов для отопительных систем

В зависимости от конструкции все нагнетающие агрегаты систем отопления разделяются на два типа:

• сухие циркуляционные насосы;
• насосы с мокрым ротором.

Оба типа устройств достаточно эффективны в обогревающих трубопроводах и имеют как достоинства, так и недостатки.

Насосы сухого типа

В устройствах с сухим ротором электродвигатель вынесен за пределы корпуса насоса

В таких агрегатах ротор не контактирует с рабочей жидкостью, поскольку все элементы электродвигателя отделены от рабочей камеры устройства уплотнительной системой специального типа. Она состоит из отполированных, тщательно подогнанных друг к другу металлических колец. Чтобы устранить трение, между элементами уплотнения постоянно находится тонкая плёнка жидкости, которая играет роль смазки. Именно она и предотвращает повреждение колец уплотнителя.

В зависимости от расположения отдельных элементов конструкции сухие помпы отопительных систем можно разделить на три типа:

• помпы консольного типа;
• вертикальные центробежные насосы;
• блочные насосы.

Всасывающий патрубок консольных циркуляционных насосов находится на внешнем краю улитки, тогда как нагнетательная часть вынесена в противоположную сторону. Особенностью агрегатов второго типа является расположение электродвигателя в вертикальной плоскости, что позволяет значительно повысить производительность устройств.

Устройство циркуляционного насоса с сухим ротором

Насосы с сухим ротором имеют многочисленные достоинства:

• длительный срок эксплуатации;
• высокая производительность;
• КПД приближен к 80%;
• возможность работы при утечке теплоносителя;
• высокая ремонтопригодность;
• относительно низкая стоимость;
• надёжность;
• возможность монтажа в любом положении.

Вместе с тем повышенный уровень шума агрегатов данного типа не позволяет устанавливать их в жилых помещениях. К минусам также относятся требования к чистоте теплоносителя и необходимость в периодическом обслуживании и смазке подвижного уплотнения.

Циркуляционные насосы с мокрым ротором

Достоинства циркуляционных насосов с мокрым ротором открыли широкие перспективы для их использования в автономных отопительных системах

Ротор и рабочее колесо насосов этого типа находятся в перекачиваемом теплоносителе, который отлично справляется не только со своей основной функцией, но и с охлаждением деталей электродвигателя. Статор электродвигателя помпы отделён от ротора герметичным стаканом, выполненным из немагнитной стали или углеродного волокна. Агрегаты «мокрого» типа предназначены для работы в системах со стабильным, редко меняющимся расходом жидкости. Наличие блока управления позволяет варьировать количество подключённых обмоток, и соответственно, менять производительность насоса. Выбор оптимального режима работы положительным образом влияет на экономичность агрегата.

К достоинствам агрегатов «мокрого» типа можно отнести:

• низкий уровень шума;
• нет необходимости в смазке;
• эффективный способ охлаждения;
• простота обслуживания и монтажа;
• сравнительно низкая цена агрегата и запчастей;
• длительный срок эксплуатации.

Насосы с мокрым ротором не лишены и недостатков в виде низкого КПД (немногим больше 30%), неспособности агрегата к работе без теплоносителя и требованиям к горизонтальной ориентации вала ротора во время работы.

Особенности конструкции по способу подключения

Фланцевое подключение чаще всего используется в моделях насосов повышенной мощности

В трубопроводах коммунальных и промышленных магистралей чаще всего используются циркуляционные насосы с сухим ротором, как более производительные и мощные устройства. Их подключение выполняется преимущественно фланцевым соединением, а для установки может использоваться как общая опорная рама, так и специально обустроенный фундамент. Вместе с тем производители выпускают и устройства, предназначенные для встраивания в автономные системы отопления. Как правило, все они имеют повышенную мощность и производительность, а их установка не требует специального крепления.

В комплект поставки насосов с муфтовым типом подключения обязательно входят крепёжные элементы

Муфтовые присоединения циркуляционных насосов характерны для маломощных агрегатов мокрого типа с прямопоточным движением теплоносителя, которые могут встраиваться непосредственно в трубопровод. Такие устройства представлены широким рядом бытовых центробежных насосов, тогда как мощные промышленные агрегаты с фланцевым соединением требуют дополнительного крепления трубопровода при помощи консоли и фундамента.

Критерии выбора

Эффективная работа отопительной системы напрямую связана с производительностью циркуляционного насоса и величиной напора на его выходном патрубке.

При низкой мощности агрегата через систему будет прокачиваться недостаточное количество теплоносителя, что не даст возможности достичь требуемой температуры.

Кроме того, при использовании в быту немаловажными факторами, влияющими на выбор, считают уровень шума (который зависит от скорости) и экономичность электродвигателя агрегата. Правильный подбор насоса системы отопления требует проведения тепловых и гидравлических расчётов, на основании которых определяют оптимальные технические характеристики.

Выбор и монтаж циркуляционных насосов отопительных систем (видео)

Необходимая производительность

Прежде чем приступить к определению производительности (расхода, объёмной подачи) циркуляционного насоса, вычисляют количество тепла, необходимое для обогрева помещения в самую холодную пору года. Для расчёта этого параметра существуют специальные формулы, включающие как физические параметры помещения, так и возможные тепловые потери. Мы же предлагаем воспользоваться упрощённым методом вычислений, применимым для средней полосы нашей страны. Он заключается в том, что необходимое количество тепла для обогрева 1 кв.м площади помещения составляет 100 Вт. Следовательно, для определения требуемого количества тепловой энергии следует суммарную площадь помещений в доме или квартире умножить на 100. Для теплоизолированных строений этот параметр уменьшают на 25 — 30%.

P – требуемая тепловая мощность, кВт;

Tf – температура на стороне подачи, ºС;

Tr – температура в обратной магистрали, ºС.

Например, для дома общей площадью 80 кв.м при температуре теплоносителя на выходе из котла 70 ºС и в обратном трубопроводе 50 ºС, расход составит не менее Q=8×0.86/(70-50)=0.34м3/ч.

Расчёт требуемого напора

Следующим шагом при выборе насоса является расчёт давления подачи теплоносителя. От этой характеристики зависит, насколько легко агрегат сможет преодолеть гидравлическое сопротивление жидкости в трубах отопительной системы. Величину напора рассчитывают по формуле:

H=1.3×(S1×L1+S2×L2+Z1+Z2+…Zx)/10000, здесь:

S1, S2 – потери давления в напорной и обратной магистралях, Па/м;

L1, L2 – соответственно длина подающей и обратной веток, м;

Zx – отдельные сопротивления участков трубопроводов, Па.

Таблица величины гидравлических сопротивлений при различных параметрах трубопроводов

Значения для проведения вычислений можно взять из технических паспортов на оборудование и конструктивные элементы отопительных систем или из специальных таблиц. Для упрощённого расчёта можно использовать следующие значения:

• сопротивление прямолинейных участков труб – от 100 до 150 Па/м;
• потери на фитингах составляют до 30% от сопротивления на прямых участках трубопроводов;
• сопротивление на термостатических вентилях добавляет ещё до 70% от расчётного значения.

Потери давления в узловых точках отопительных систем

Получив значения объёмной подачи и напора, по каталогу выбирают требуемую модель циркуляционного насоса.

Мощность двигателя

Немаловажной характеристикой центробежной помпы является мощность, так как именно этот параметр влияет на то, как много электроэнергии будет потреблять её электродвигатель. Современные устройства оснащены системой ступенчатой регулировки, что помогает выбрать наиболее оптимальный режим работы.

Потребление бытовых циркуляционных насосов сведено к минимуму и сравнимо с небольшой электролампой.

Кроме того, производители постоянно работают над повышением энергоэффективности агрегатов. В этих целях введена единая классификация по этому параметру. Например, потребление приборов класса «А» составляет не более 6 Вт, что в год потребует немногим больше 90кВт/ч электроэнергии. Мощность циркуляционного насоса, а также сила потребляемого тока указана в техническом паспорте на изделие и дублируется в табличке, расположенной на его корпусе.

Уровень шума

Специфика использования современных циркуляционных насосов в бытовых условиях вынуждает производителей прибегать к нестандартным решениям для снижения уровня звукового давления. Так, для уменьшения кавитации, возникающей при работе агрегата, используются лопасти и каналы оптимизированной формы, а корпуса насосов представляют собой массивные элементы конструкции. Кроме того, вращающиеся части помещены в жидкость, что также способствует бесшумной работе. Чаще всего шумность агрегата не превышает 45 дБ при работе на самых высоких оборотах. Если же регулятор установлен на минимальной ступени, то услышать звук вращающихся элементов практически невозможно.

Сложность монтажа и эксплуатации

Для длительной и надёжной работы центробежного насоса отопительной системы важно правильно его установить. Ранее выпускаемые модели рекомендовалось монтировать на обратных ветках отопления ввиду пониженной температуры теплоносителя, и соответственно, лучшего охлаждения электродвигателя устройства. Современные агрегаты изготавливают из высокопрочных, термостойких материалов, поэтому такие ограничения на данный момент сняты. Вместе с тем производители требуют ставить помпу только в положениях, при которых вал ротора будет занимать горизонтальную ориентацию в пространстве. Немаловажным фактором, влияющим на срок службы изделия, является и отсутствие воздуха в трубах отопительной системы. Поэтому обязательна установка расширительных бачков и кранов Маевского.

При монтаже обязательно предусматривают обводную линию, необходимую для работы гравитационных отопительных систем при выходе насоса из строя. При этом с обеих сторон от насоса монтируют запорные шаровые краны, а со стороны котла устанавливают фильтр грубой очистки и обратный клапан. Такая схема увеличивает срок службы агрегата и повышает надёжность его работы.

Во время эксплуатации насос не требует обслуживания. Единственное, что может потребоваться при включении устройства – провернуть ротор для облегчения его запуска и удалить воздух из рабочей камеры. Для этого на корпусе прибора имеется специальная пробка, а на валу ротора выполнен паз под отвёртку.

Запуск насоса и удаление воздуха из его рабочей камеры (видео)

Благодаря договорённости производителей центробежных насосов их маркировка унифицирована и имеет такие особенности:

• первые цифры после марки агрегата указывают на присоединительный диаметр его патрубков;
• следующее число характеризует величину напора.

Например, обозначение WILO 25-60 говорит о том, что агрегат, выпущенный компанией WILO, рассчитан на подключение к сгонам диаметром 25 мм или 1″, а его напор составляет 6 м или 0.6атм. Информацию о модели насоса содержит табличка, размещённая на корпусе устройства. Кроме того, она включает данные о потреблении тока при различных режимах работы.

Маркировка циркуляционных насосов

Производители и цены

На рынке представлены циркуляционные насосы множества производителей. Отличным качеством и техническими характеристиками обладают агрегаты немецкой компании Grundfos. Стоимость маломощных устройств из их модельного ряда начинается от 6600 рублей за модель UPS 25-40 и превышает 19000 рублей за UPS 32-80.

Прекрасным соотношением цена/качество обладает продукция другого немецкого бренда WILO. Так, за изделие с параметрами 25-20 придётся отдать от 5990 рублей, тогда как стоимость мощного насоса с напором 80 м составляет почти 11 тысяч рублей. Как видите, по сравнению с Grundfos разница существенная.

Более бюджетные решения можно найти в линейке моделей итальянской компании DAB и Pedrollo, цена которых снижена по сравнению с немецкими аналогами примерно на 25%. Из недорогих изделий можно выделить продукцию под маркой SPRUT китайского производства. Насос LRS 25-40 можно купить всего лишь за 1800 рублей, тогда как за самый мощный LRS 32-120 придётся отдать не больше 9 тысяч рублей. Единственной проблемой остаётся качество сборки и комплектующих продукции из Китая.

От выбора центробежного насоса зависит, насколько надёжно и эффективно будет работать отопление. Поэтому нужен точный расчёт всех параметров с учётом конкретных особенностей разводки трубопроводов. Правильная установка агрегата влияет на срок службы и производительность, поэтому во время монтажа надо строго соблюдать рекомендаций производителя оборудования. Только в таком случае насос сможет работать длительное время, доставляя комфортное тепло в каждый уголок вашего дома.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.
