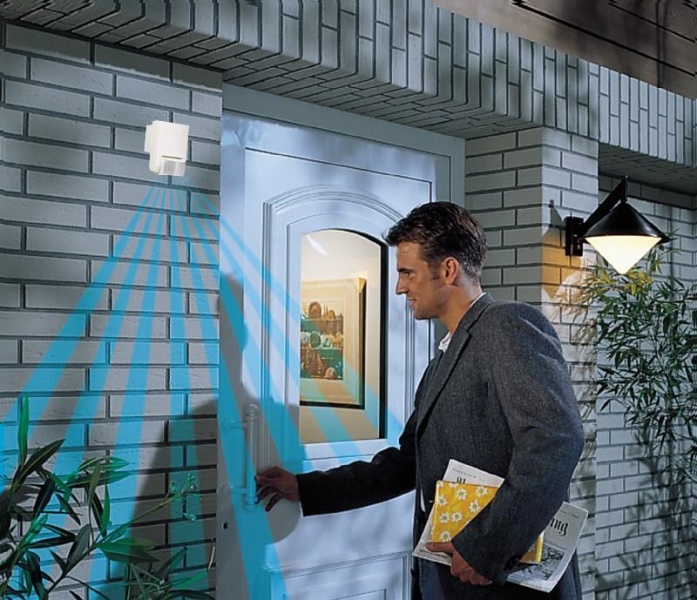

Небольшое устройство детектора движения прекрасно подходит для охранной защиты и световой сигнализации в случаях нежелательного проникновения на частную территорию. И также оно замечательно используется для режимов энергосбережения, когда свет будет включаться при приближении жильцов дома, но самое привлекательное качество такой системы - это возможность пользователю самостоятельно собрать схему. Детектор подключают к любому типу светильника, в том числе и декоративному, к новой сети или существующей. Перед тем, как подключить датчик движения к лампочке, необходимо ознакомиться с порядком монтажа.
Установка детектора движения для освещения
Несмотря на то, что устройство датчика немного сложнее, чем у многих бытовых электрических элементов, даже новичок может справиться с такой задачей, следуя схемам монтажа. Обычно они указаны в технической документации к устройству. Если эти варианты не подходят, и покупатель не дружит с электротехникой, то безопаснее будет пригласить для установки специалиста. Перед тем, как подключить датчик движения к лампочке, нужно разобраться с проводкой. Эта часть может оказаться самой сложной для этого проекта.
В некоторых ситуациях, возможно, понадобится проложить провода через существующие стены. Но во многих случаях этот проект не является сложным, когда у пользователя есть открытые дозы, оставшиеся при строительстве или реконструкции внутридомовых электросетей. Если новую проводку выполнить нельзя, желательно выбрать датчики с аналогичными параметрами, но которые устанавливаются с минимальным монтажом или вовсе без него.
Выбор датчика

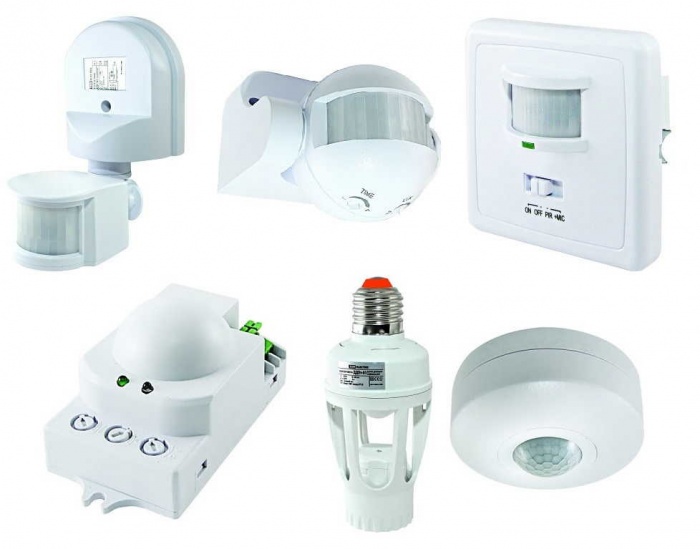

В магазинах есть датчики движения (примерно 20 долларов США/1250 руб.), которые устанавливаются на прожекторах, но можно прикрепить их к монтажной пластине и использовать в качестве дистанционного устройства.
Перед тем как подключить датчик движения к лампочке, нужно сделать правильный выбор устройства, учесть номиналы мощности светильника, которые он будет контролировать. Эта величина должна быть не менее общей мощности всех подключаемых светильников. Например, если у покупателя есть два прибора, каждый из которых рассчитан на 100-ваттную лампу, датчик должен иметь номинальную мощность не менее 200 Вт. Большинство продаваемых в магазинах устройств рассчитаны на 300 Вт, параметр указан на упаковке и на самом сенсоре.
Энергосберегающие компактные люминесцентные (CF) лампочки, предназначенные для использования на открытом воздухе, становятся все более популярными и экономичными. К сожалению, большинство датчиков движения не совместимы с CF, о чем на упаковке есть соответствующая информация. Если в данных о мощности указано «лампа накаливания», но не упоминается «флуоресцентный», то датчик не будет обрабатывать CF.
Некоторые наружные светильники имеют встроенный датчик. Эти декоративные лампы работают, как детекторы движения, но более стильные, а для их установки потребуется всего несколько минут. Они не предназначены для управления другими светильниками в доме и имеют ограниченный диапазон стилей. В торговых центрах покупатель может найти не более 3-4 моделей этого типа. Цены начинаются примерно с 35 долларов (2199 руб.). Но это стоит того, с таким устройством вовсе не надо ломать голову над тем, как подключить датчик движения к лампочке через выключатель.
Они работают, как пульт дистанционного управления, посылает радиосигнал на приемник, который зажигает свет. Для контроля существующих ламп не требуется проводка. Просто нужно ввернуть ресивер в световую розетку, и установить датчик, где необходимо. Однако, есть некоторые ограничения для этой системы. Датчик требует батарей, которые придется менять каждые несколько месяцев. В редких случаях радиосигнал не может попасть в приемник из-за помех или блокировки. Комплект, содержащий датчик и два приемника, стоит около 50 долларов/3140 руб..
Датчик, как и каждый светильник, требует электрических коробок, установленных в стену. Выбор места для датчика движения не является сложным, нужно проверить указания производителя и поместить его там, где он может «видеть» посетителей или злоумышленников по мере приближения к объекту охраны. Как правило, датчик обнаруживает движение лучше всего, если разместить его от 2 до 3 метров над уровнем земли.
Инструменты, которые необходимо приобрести перед тем, как подключить датчик движения к лампочке через выключатель ДД ИК 501:
- Отвертка 4-в-1.
- Проводная дрель.
- Набор сверл.
- Удлинитель.
- Тестер напряжения.
- Безопасные очки.
- Стремянка.
- Съемник / резак для проволоки.
- Молоток и долото, если устанавливаются соединительные коробки в кирпичной кладке или штукатурке.
- Кабель 14-2.
- Распределительные коробки.
Перед тем, как подключить датчик движения к лампочке, может понадобиться кабель 14-3, в зависимости от того, какая схема питания объекта. Он устанавливается на круглой или прямоугольной коробке. Нужно избегать размещения ее непосредственно на креплении для светильника. Предварительно перед установкой на штукатурке просверливают ряд отверстий по периметру и сбивают ее с помощью долота.
Схемы подключения
Прежде чем запускать электрический кабель в распределительную коробку, необходимо определить, как будет включаться система, при этом нужно выбрать метод, который упростит прокладку кабеля. Перед тем, как подключить датчик движения к лампочке через выключатель ДДТ 02, выбирают варианты подсоединения:
- Датчик устанавливается рядом с переключателем.
- Световой прибор ближе к устройству.
- Использование переключателя, который может отключить питание датчика и светильников.
- Датчик устанавливается между переключателем и лампой.
После выбора схемы и подготовки отверстий необходимо запустить кабель к коробкам и прикрепить его к обрамлению с помощью пластиковых скоб. Подключить датчик и приборы, как показано на схемах электропроводки в технической документации к нему.
Когда все установлено, можно включить датчик и приборы.

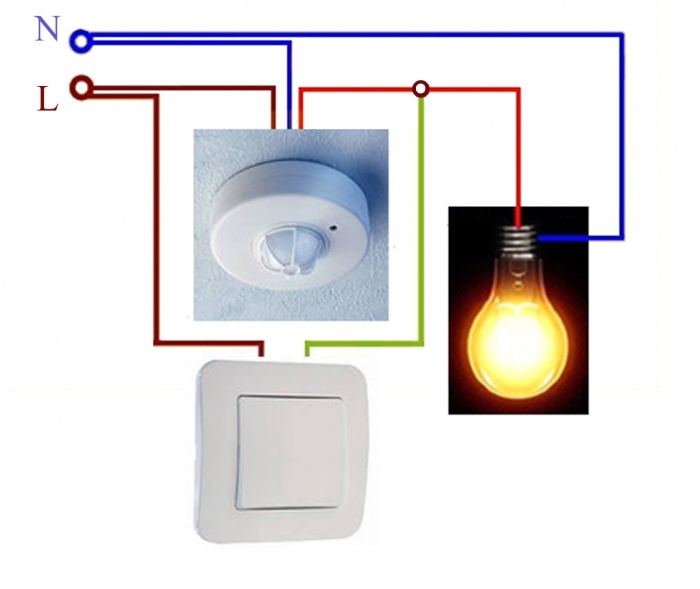

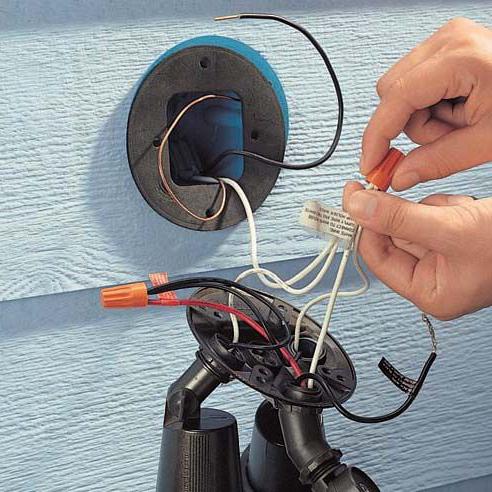

Как подключить датчик движения к лампочке с выключателем (фото см. выше).
Если пользователь подсоединяется к существующим проводам, то необходимо отключить старые оголенные концы и снять изоляцию, чтобы открыть место для соединений.
При этом нужно соблюдать осторожность. Отключить питание на главной панели выключателя, прежде чем снимать крышку электрического блока, затем проверить провода внутри с помощью тестера, чтобы убедиться, что питание отсутствует. После завершения всех подсоединений включить питание и установить датчик в режим «тест», чтобы убедиться, что система работает правильно, а при необходимости, отрегулировать его.
Пассивный инфракрасный датчик
Если покупатель приобрел лампы, которые не имеют подключенного датчика, не стоит волноваться. Можно присоединить его к существующим наружным сетям освещения. Делать это просто, добавить датчик движения можно без монтажа проводки. Для этого существуют лампочки, оснащенные встроенным пассивным инфракрасным датчиком. Они могут обнаруживать все, что излучает тепло, которое затем фиксирует датчик инфракрасного излучения PIR. Как только человек попадет в предустановленный диапазон, свет будет включен.
Если это покажется лучшим решением для пользователя, специалисты рекомендуют одну из трех лампочек ниже:
- QPAU E27 7W 14. Светодиодная лампа с датчиком движения PIR, E27. Использует комбинированный метод: датчик движения + контроль SmartPhone + камера. Для тех, у кого нет камеры безопасности в доме - это один из лучших и самый простой для установки вариант. Toucan поставляется с двумя частями: камеры обнаружения движения и адаптер питания USB. Последний крепится к гнезду наружного освещения, как лампочка. Он получает энергию из цоколя и способен держать камеру заряженной и готовой к работе. Система является полной версией домашней камеры безопасности и включает в себя HD-видео в реальном времени, двухстороннюю связь, сирену 100 дБА, 2-часовое облачное хранилище, устойчивость к погодным условиям IP44, мгновенные уведомления на мобильные устройства. Его можно установить всего за 15 минут. Это умный свет и управляется из любого места через вай-фай, используя включенное мобильное приложение. Можно приобрести это устройство за 199 долларов (12 500 руб.).
- Другой метод на удивление прост и очень похож на Kuna Toucan или на установку лампочки PIR. Эти устройства, которые бывают разных форм и размеров, работают на одном и том же принципе. Они позволяют включать светильник и лампочку, добавляя датчик движения Defiant Indoor 120 Degree Motion Sensing Socket. Он очень похож на адаптер питания USB, входящий в комплект поставки Kuna Toucan, только без устройства камеры безопасности. Установка проста, откручивается лампочка, подключается датчик, а затем снова ее закручивают.
- LUXON Motion Sensor Light Socket Adapter. Многие гнезда PIR рассчитаны только на применение в помещении. Например, Defiant отображается как внутреннее устройство. Тем не менее, большинство пользователей, как правило, устанавливают его на открытом воздухе, и продающая компания утверждают, что у него есть внешний потенциал.
Модернизация существующего освещения
Чтобы осовременить систему освещения дома, сделать ее умной, понадобится соответствующий выключатель. Перед тем как подключить датчик движения к лампочке через выключатель PS SS22N180, следует выполнить следующие действия:
- Приобрести комплект для размещения на открытом воздухе.
- Отсоединить питание от осветительной линии в месте установки и проверить отключение тестером.
- Удалить вставку, где нужно установить детектор движения, после выключателя PS SS22N180.
- Запустить провод в крепеж и закрепить детектор движения перед светильником.
- Подсоединить провод от выключателя к детектору движения, другой - к проводу на светильник и соединить нейтральные провода вместе.
Перед запуском любого детектора выполняют его настройку. Например, нужно отрегулировать чувствительность, перед тем как подключить датчик движения к лампочке через выключатель SEN14. Технические данные устройства:
- Номер модели — SEN14.
- Напряжение: 110/130 В, 220/240 В.
- Частота: 50/60 Гц.
- Нагрузка: макс. 900 Вт при 110 В, 1100 Вт при 220 В.
- Расстояние захвата цели: 5/8 м.
- Регулируемая временная задержка: от 10 секунд до 7 минут (регулируемая).
- Управление освещением: 3-2000 LUX (регулируемое).
- Скорость обнаружения: 0,6/1,5 м/с.
- Расстояние: 10 м.
- Размер: 90 *140 мм.
Встроенное устройство со светодиодной лампой
Этот проект является адаптером Smart Light, который предназначен для создания умного устройства на основе обычной, CFL или светодиодной лампой и PIR-датчика. Они расположены обычно высоко, поэтому нужно продумать, как подключить датчик движения к лампочке на лестнице. Конечным результатом будет лампочка, которая включается, в зависимости от движения в пределах диапазона PIR.
Монтаж датчика производится таким образом, чтобы можно было регулировать его угловое положение. Исходное положение держателя рейки не влияет на восприятие прохода человека. Это достигается за счет использования 3,5-мм стерео разъема и гнезда.
Датчик PIR обнаруживает движение людей и подает выходной сигнал. Он работает в двух режимах, которые выбираются перемычкой, установленной на задней стороне печатной платы датчика. Если он с входным напряжением 12 В не находится в зоне досягаемости, используется регулятор LM 7805 для сенсорной части.
Нормальный режим: когда датчик обнаруживает движение, он устанавливает выходной сигнал High во времени и повторно устанавливает выходной сигнал на Low, независимо от движений во время выхода HIGH. Это одноразовый режим запуска.
Режим повторного запуска: когда датчик обнаруживает движение, устанавливает сигнал и сбрасывает выход на Low. Во время выхода High state, он снова запускает таймер с нуля.
Перед тем, как подключить датчик движения к лампочке через выключатель, надо хорошо закрепить устройство. Крепление:
- Открыть адаптер и измерить диаметр резьбовой части.
- На нижней части шкафа нарисовать квадрат, длина которого равна полученному параметру.
- Ограничить угловые части квадрата и вырезать их, чтобы вставить адаптер.
- Размещение должно определяться строго в соответствии с объемом, доступным в корпусе, после установки адаптера переменного / постоянного тока.
Адаптер должен быть размещен таким образом, чтобы контактные штифты были параллельны стенке корпуса. Рекомендуется применять для крепления специальный клей для фиксации. Используемая светодиодная лента поставляется с двухсторонней липкой лентой.
Порядок действий:
- Прикрепить модуль на верхней крышке коммутационной коробки.
- Убедиться, что отверстия для завинчивания не закрыты, и сделать отверстие на одной из боковых стенок коробки, чтобы вставить светодиодные входные клеммы.
- Количество светодиодов может варьироваться в соответствии с требованием, ограничивая ток, рассчитанный на 1Amp.
- Тип светодиода зависит от вкуса пользователя, но напряжение должно составлять 12 В.
- Сделать отверстие на боковой стенке корпуса, довольно круглое, чтобы вставить гнездо.
- Ввернуть разъем.
- Измерить диаметр линзы Френеля (часть белого цвета).
- Поместить датчик внутри корпуса таким образом, чтобы объектив вышел из него, предварительно сделав отверстие достаточным для вставки.
- Выполнить отверстие для гнезда 3,5 мм и вставить его перед пайкой проводов.
- Поместите SMPS и PCB и приклеить их с помощью клея и пистолета.
- Припаять гнездо 3,5 мм к датчику в соответствии со схемой и закрыть корпус.
- Подключить адаптер.
- Закрыть коробку с крышкой, на которой закреплена светодиодная лента.
- Датчик может вращаться на 360 градусов непрерывно, так как часть его установлена через стереоразъем.
- Это позволяет регулировать устройство в соответствии с направлением движения человека.
Подключение по схеме "фаза в разрыв"
Перед тем, как подключить датчик движения к лампочке, используя выключатель нужно определить схему переключателя освещения и отключить питание.
Проверить провод, удалить коммутатор и исследовать провода с помощью тестера, чтобы быть абсолютно уверенным в отсутствии напряжения. При выключенном питании вывернуть винты. Если переключатель имеет три провода: красный, синий и зеленый, они будут подключены к новому переключателю датчика движения по схеме:
Процедура монтажа:
- Отсоединить провода от старого переключателя.
- Разделить провода.
- Подключить провод к новому коммутатору. Установить подключенный датчик движения в коробку переключателей.
- Закрепить переключатель с помощью прилагаемых крепежных винтов.
- Настроить элементы управления.
Датчики движения являются ключевым фактором для предотвращения входа нежелательных гостей. Если уже установлена наружная камера, отлично! Но если ей не хватает освещенности, то она не защитит дом в темноте. Активированный свет движения может действовать, как средство защиты от взлома, но он также может поддерживать наружные камеры.
Можно, конечно, просто оставить наружные огни на всю ночь, особенно, когда никого нет дома, но это стоит денег: 150-ваттный уличный фонарь, работающий ежедневно по 8 часов, обойдется примерно $52 (3260 руб.) в году. Не говоря уже о том, что каждый потребитель должен вносить собственный вклад в дело по энергосбережению и защите окружающей среды от светового загрязнения.
Перед тем, как подключить датчик движения к лампочке с выключателем, необходимо:
- Отключить питание.
- Определить схему переключателя освещения и отсоединить питание.
- В качестве дополнительной меры предосторожности поместить знак на внешней стороне блока схемы «Не включать!», чтобы кто-то невольно не включил питание схемы во время работы.
- Проверить отключение напряжения тестером, при выключенном питании вывернуть винты, удерживающие старый выключатель.
- Подсоединить датчик по монтажной схеме, указанной заводом - изготовителем и проверить работоспособность системы.
Нужно обратить внимание на элементы настройки и наладить чувствительность и время активации света. На переключателе регулировка нижней части настраивается таким образом, что свет загорается, когда кто-то входит в комнату и устанавливается выдержка времени, для того чтобы свет оставался включенным еще несколько секунд после того, как все вышли из комнаты.
Интеллектуальной электроникой домашнего назначения характеризуются приборы, получившие название “датчики движения”. Новый вид коммутационных устройств, предназначенных для источников света, способен показать большую функциональность по сравнению с традиционными конструкциями.
Например, подключение датчика движения для освещения с выключателем или без него повышает комфортность пользования осветительным прибором и способствует экономии энергоресурсов. Что же это за приборы – датчики движения? Предлагаем разобраться во всем по порядку.
В статье мы рассмотрели принцип работы разных датчиков движения, обозначили особенности их применения, а также привели практические советы по выбору монтажной схемы, осуществлению установки и наладки прибора.
Автоматика стабильно и последовательно охватывает бытовую сферу. Ручное управление практически любыми видами бытовой техники уверенно сводится к минимуму. Появление датчиков движения – очередное тому подтверждение.
Эти приборы (как правило, в миниатюрном исполнении) разработаны и производятся разными фирмами в различном конструкционном исполнении. Однако принцип действия всех существующих модификаций имеет общую базу – эффект излучения волн разного типа.
Электроника, наделённая интеллектуальными способностями. Этим устройствам доступны функции распознавания тепловых лучей, испускаемых телом человека. Реагируя на тепловые потоки, приборы выполняют определённые действия
На текущий момент находят широкое применение следующие технологии:
- акустическая;
- оптическая;
- радиоволновая.
Исходя из практики применения той или иной технологии для производства конкретного вида системы, результатом производства становятся конструкции разного типа.
В частности, обширное применение в различных сферах деятельности находят контроллеры движения:
- ультразвуковые;
- микроволновые;
- фотоэлектрические;
- инфракрасные;
- томографические.
Кроме того, нужно отметить ещё одну примечательную деталь конструкционного толка.
Разделение датчиков движения на группы
Все существующие приборы контроля движения условно разделяются на три группы:
- активные устройства;
- пассивные устройства;
- комбинированные устройства.
Отличаются одни от других технологическими особенностями.
Активные устройства – конструкции обычно выполнены по схеме приёмопередающих приборов, которыми рабочий сигнал излучается и воспринимается как отражённый от предметов.
Ещё одно исполнение устройства контроля и включения/отключения периферийного оборудования. Эта конструкция действует по принципу излучения и восприятия радиоволн. Это так называемый датчик движения с радиоканалом
Конструкции пассивного типа обычно работают по схеме получения сигнальных волн от внешнего мира. То есть здесь работает только техника приёма.
Комбинированные датчики , соответственно, сделаны с учётом двух отмеченных вариантов.
Львиная доля всего имеющегося ассортимента приходится на инфракрасные датчики, которые с точки зрения конструктивных особенностей относятся к разряду пассивных приборов. Это самое доступное и экономически оправданное оборудование для бытового применения.
Принцип действия инфракрасных приборов
Анализ теплового излучения – вот основа действия этого вида приборов, призванных контролировать перемещение людей. Для этого в конструкцию устройства внедрён высокочувствительный сенсор.
Широко распространённая конструкция инфракрасного действия: 1 – крышка корпуса; 2 – многоэлементная линзовая система; 3 – ограничитель зоны охвата; 4 – электроника на сенсорном управлении; 5 – блок питания и основание (+)
Элемент реагирует на тепловое фоновое излучение (от человека), отправляет сигнал электронной схеме сравнения, где определяется момент срабатывания. Чувствительность сенсора усиливается за счёт специальной линзы, установленной на пути следования тепловых волн.
Конструкции современных датчиков движения наделяются многоэлементными линзовыми системами. Такое решение делает возможным охватывать значительные площади подконтрольные датчикам. Например, установленный на высоте 4 м от уровня пола один инфракрасный датчик способен контролировать движение на площади 20-25 м 2 .
Простейшая конструкция системы инфракрасного действия. Недорогой для приобретения, легко устанавливаемый, просто настраиваемый прибор. Для настройки используются три переменных резистора
Каждый отдельно взятый прибор оснащается настроечным электронным модулем. При помощи специальных регуляторов (переменных резисторов или подобных элементов) устанавливается уровень чувствительности и время действия. Настройкой уровня чувствительности определяется работоспособность прибора в тех или иных условиях освещённости.
А система настройки по времени устанавливает временные границы сброса активного действия (возврата устройства в режим отслеживания). Эта граница может составлять от 1 секунды до 60 минут.
Настроечный модуль инфракрасного датчика, позволяющий выполнять гибкую регулировку: 1 – настройка чувствительности по движению объектов; 2 – установка времени включенного состояния; 3 – регуляция яркости ламп светового прибора
Также есть датчики движения с конструктивным исполнением, где поддерживается функция регуляции яркости света ламп. Эти приборы могут настраиваться на плавное изменение яркости сразу после замыкания цепи, включать освещение с некоторой задержкой.
Как подключить устройство в цепь освещения
Для датчиков движения с автоматической функцией управления осветительными приборами характерна потолочная установка. Приборы рассчитаны на крепление по схеме накладного монтажа. Однако не менее часто приборы контроля движения монтируют и на стенах.
Датчики движения настенного монтажа. Этот вид приборов не даёт того охвата контроля площади, какой дают потолочные конструкции, но используются настенные устройства тоже достаточно активно
Традиционные места установки – это помещения небольшой площади: жилые квартиры, офисы, вспомогательные помещения.
Следует подчеркнуть, что подключение датчиков движения возможно не только с целью коммутации приборов света. Этими же устройствами удобно переключать из одного режима в другой системы вентиляции, отопления и прочие.
Подключение приборов допускается в условиях нормальной окружающей среды. Использоваться приборы могут только внутри закрываемых помещений. Между тем, класс защиты этих устройств соответствует стандарту EN 60669-2-1.
Оптимальной высотой установки приборов контроля движения считается значение 2,5 м. Если соблюдается такое условие, радиус зоны чувствительности составит не менее 3,5 м. Большая часть городских и частных жилых зданий имеют помещения именно с такой высотой.

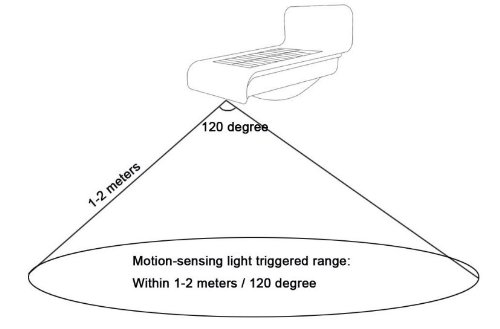

Стандартные параметры контроля, какими обладают инфракрасные приборы. Получены экспериментальным путём с участием в экспериментах устройств разного исполнения (+)
Монтажные работы должны исполняться лицами, имеющими профессиональные навыки работы с электрическим (электронным) оборудованием. Производство всех монтажных операций допустимо лишь при обесточенной линии электропередачи на месте монтажа.
Схемные решения для монтажа могут быть разными в зависимости от пользовательских потребностей. Часто применяется схема подключения осветительных приборов через датчик движения, задействованный в паре с обычным выключателем.

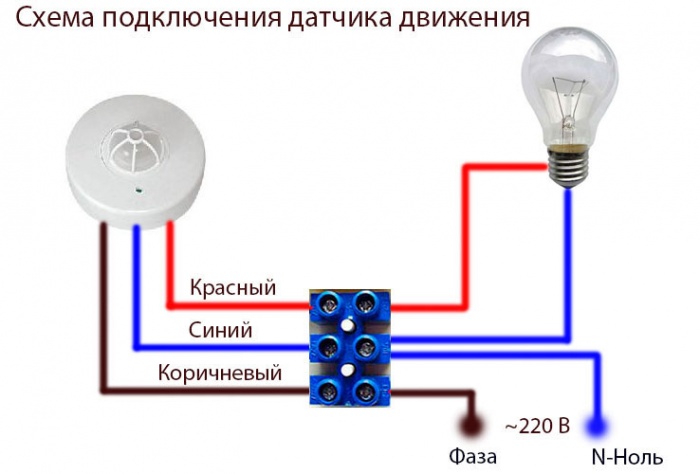

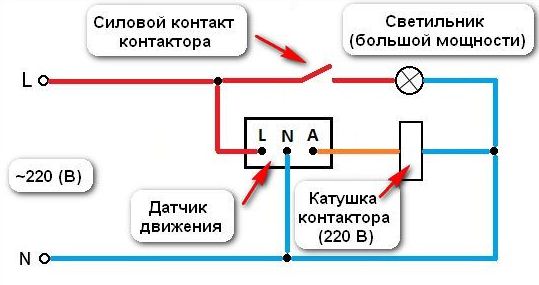

Схема подключения в составе электрической сети, когда вместе с датчиком движения устанавливается обычный выключатель (+)
Рассмотрим этот вариант пошаговой инсталляцией.
Установка датчика движения с выключателем
Первым шагом пользователя обычно является выбор способа подводки к телу датчика движения. Корпус датчика предварительно должен быть вскрыт. Разобрать корпус несложно. Нужно шлицевой отвёрткой слега поддеть край основания в точке расположения защёлки.
Допустимы два варианта подвода кабеля:
- ввод сзади – как правило, применяется для скрытой проводки, конец которой выведен сквозь отверстие в потолке;
- боковой подводили сбоку – используется для .
В любом случае, необходимо удалить временную заглушку имеющегося входного отверстия.
Перед монтажом необходимо подготовить крепежные элементы, осмотреть датчик, а после – аккуратно вскрыть его корпус
Второй шаг – подключение проводников кабеля по месту назначения. Место назначения – точки клемм, отмеченные на корпусе прибора соответствующими символами (L, N, L1). В зависимости от производителя прибора, а также конфигурации устройства обозначения могут отличаться.
Шаг третий предполагает установку датчика движения – непосредственно крепление прибора к потолку. Под крепёж на корпусе основания прибора имеются отверстия. Через эти отверстия производится крепление.
Если потолок бетонный, предварительно точки крепежа следует разметить, рассверлить, снабдить дюбелями. Завершив крепление к потолку, к основанию прибора пристёгивают крышку и протирают всю конструкцию мягкой ветошью.
Для подвесных потолочных конструкции используют встроенные датчики движения. Для крепления корпуса предусмотрены прижимные пластины (+)
Шаг четвёртый – настройка прибора, суть которой заключается в установке требуемых значений на сервисных потенциометрах.

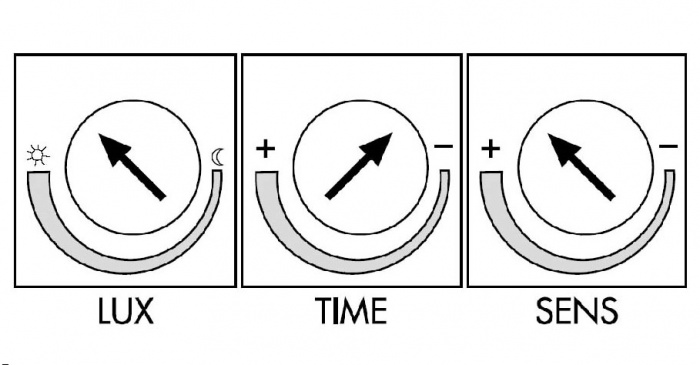

Классическое исполнение приборов обычно сопровождается тремя сервисными потенциометрами:
- время задержки (Time);
- яркость (Lux);
- чувствительность (Meter).
Первым потенциометром можно выставить требуемые параметры задержки на отключение (то есть после того, как лампа загорится, она погаснет только по истечении заданного времени).
Вторым задают режим освещённости (минимальное значение для включения в полной темноте). Потенциометром три устанавливают степень чувствительности на движение. Обычно изначально чувствительность ставят на минимум.
Варианты наличия регулировочных элементов в зависимости от модификации приборов. Верхняя половина – используются на простых устройствах с коммутацией одной группы внешних приборов. Нижняя половина – усложнённые конструкции с коммутацией двух групп внешних приборов (+)
Пятый шаг установки – тестирование датчика движения. Для выполнения этого действия следует воспользоваться соответствующей функцией (Test), которая включается установкой потенциометра (Time) в тестируемое положение (Test). Установив потенциометр на этой отметке, систему подключают к сетевому напряжению.
После подачи тока в линию следует выждать не менее 1 минуты. Это время необходимо для инициализации устройства, его вхождения в рабочий режим. Тестирование устройства может выполняться без подключения световых приборов. Контроль включения или отключения индицируется светодиодом, выведенным на переднюю панель.
Поочередно вращая регулятор освещенности и чувствительности, выбирают нужный режим работы датчика. Отдельно выставляют время задержки освещения (+)
В тестовом режиме работы датчика нужно активировать движение в границах зоны чувствительности. Если датчиком будет обнаружено движение, контрольный светодиод на передней панели должен зажигаться на короткое время (2-3 сек.). Вращая потенциометр чувствительности (Meter), подгоняют нужный уровень.
Аналогичным образом или с незначительной коррекцией осуществляется установка и настройка любых других приборов подобного класса (инфракрасных). Некоторые отличия обычно могут наблюдаться у приборов, рассчитанных на подключение нескольких нагрузочных каналов.
В составе таких конструкций могут устанавливаться дополнительные регуляторы и увеличиваться число клемм на подключение.
На нашем сайте есть подборка статей, посвященных выбору, установке и использованию датчиков движения для освещения. Советуем ознакомиться:
Завершая обзор, следует добавить информацию по техническим требованиям к таким приборам, как датчики движения.
Так, нагрузочная способность устройств не превышает обычно 1 кВт, а максимальная сила тока коммутации составляет не более 10А. Приборы рассчитаны на работу в сетях переменного тока с частотой 50-60 Гц при номинальном значении напряжения 230 В.
Об этих базовых параметра необходимо помнить, прежде чем подключать датчики для решения конкретных задач.
Поделитесь с читателями вашим опытом подключения и применения датчиков движения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
Автоматизация систем освещения играет огромную роль в экономии электрической энергии. Также это позволяет увеличить ресурс ламп и проводников. Помочь в этом могут фотореле и датчики движения. Может показаться, что схема подключения датчика движения для освещения довольно сложная, но это не так, если знать все нюансы и возможные варианты. В статье будут рассмотрены доступные виды датчиков движения, а также способы их монтажа.
Что выбрать из датчиков движения
Датчики движения различаются по многим параметрам, поэтому важно в них ориентироваться, чтобы подобрать наилучший для конкретного помещения. По принципу действия среди них выделяют:
- микроволновые;
- ультразвуковые;
- инфракрасные;
- активные;
- пассивные.
В первых для мониторинга подаются микроволны, которые схожи с теми, которые применяются в мобильных телефонах или печках. Если отражение волны меняет свой диапазон, тогда происходит срабатывание. Ультразвуковые приборы посылают звук высокой частоты, который не улавливается человеческим ухом. Инфракрасные применяются чаще всего. Такие датчики перемещения излучают особый световой спектр, который и служит индикатором. Активные датчики движения работают в паре с приемником.
По месту расположения датчиков перемещения, а также детектируемой территории, их разделяют на:
- периферийные;
- для периметра;
- внутренние.
Первые чаще всего монтируются на углах зданий или в таких его частях, где нечасто бывает движение, но оно все же возможно. Периметрические датчики движения чаще всего имеют направленность в 360°. Это позволяет включать освещение для людей, которые передвигаются по территории с разных сторон. Внутренние датчики перемещения используются внутри зданий. Они также могут иметь различную направленность. По расположению датчиков выделяют:
- моноблоки;
- двухпозиционные;
- модульные.
Моноблочные датчики движения содержат в своем корпусе и передатчик и приемник. Благодаря их синхронной работе происходит анализ происходящего. Двухпозиционные приборы имеют передатчик и приемник. Чаще всего они находятся друг напротив друга. Как только пересекается луч или волна, происходит срабатывание. Модульные конструкции датчиков движения могут иметь один передатчик и несколько приемников. Некоторые датчики перемещения являются комбинированными и реагируют не только на движение, но и на уровень освещенности. По способу монтажа их разделяют на:
- накладные;
- врезные.
Первый вид может быть смонтирован на любую поверхность. Второй подразумевает некоторую подготовку, т. к. монтируется в специально подготовленные короба. Накладные датчики движения имеют некоторую свободу в регулировании угла воздействия, если это требуется.
Как работает датчик движения
Датчик движения является переходным звеном. Его целью является обнаружение объектов и запуск определенных действий. Чаще всего его применяют для систем освещения, но это не правило. В некоторых случаях, например, детектор движения может запускать вентиляцию, как только кто-то входит в определенное помещение. Нет необходимости в том, чтобы нагрузка от приборов ложилась на датчик. Для этого применяются дополнительные узлы, которые облегчают эту задачу. Есть несколько простых советов, которые будут залогом бесперебойного функционирования датчика:
- наличие препятствий;
- помехи;
- угол;
- чистота;
- номинальные нагрузки.
Важно помнить, что датчик перемещения не излучает рентгеновские волны. Это означает, что он не может воздействовать сквозь препятствия. Различные предметы на пути распространения луча могут будут помехой для его срабатывания. В зависимости от того, какой прибор детектирования движения выбран, необходимо следить, чтобы его работе не мешало электромагнитное или тепловое излучение. Каждый датчик имеет свой угол охвата, поэтому важно правильно рассчитать территорию, которую он должен отслеживать. Окошко излучателя датчика всегда должно быть чистым. Максимальную нагрузку необходимо подключать такую, которая указана производителем.

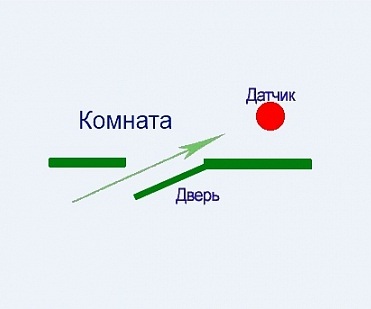

Где установить датчик
Выше говорилось о том, что важно правильно подобрать угол обзора, а значит и место монтажа датчика движения. В этом случае необходимо руководствоваться несколькими правилами:
- расположение ближе к двери;
- избегать центральной части стены;
- правильное расположение по отношению к источникам света;
- необходимость монтажа нескольких датчиков;
- правильное расположение в подъезде.
Если подразумевается, что свет должен включаться только при входе или выходе из комнаты, тогда датчик движения необходимо расположить как можно ближе к двери. Не стоит выбирать центральную часть стены, т. к. луч датчика может не покрыть дверной проем. Хорошо если датчик движения будет смонтирован таким образом, что на него не будут попадать прямые лучи от солнца или искусственного источника. Это может быть помехой в его работе. Если в помещении есть несколько дверей, тогда есть смысл подумать о монтаже нескольких приборов или одного с широким углом охвата. При монтаже в подъезде рациональным будет установка датчика над лестничной площадкой, чтобы свет включался во время подъема.
Возможные схемы подключения
Есть несколько схем подключения приборов детектирования движения. Некоторые из них подразумевают взаимодействие с другими модулями. Среди них выделяют:
- прямую;
- с выключателем;
- с фотореле;
- с пускателем.
Схема включения напрямую подразумевает непосредственную подачу питания от детектора к осветительному прибору. Она подразумевает непрерывную работу датчика. При использовании схемы подключения датчика движения с выключателем есть несколько сценариев работы. Один из них подразумевает подключение детектора на разрыв к выключателю. То есть прибор запитывается только тогда, когда это необходимо. Другая схема предоставляет возможность включения лампочки вне зависимости от детектора. Часто применяется схема подключения с фотореле. Она полезна тем, что детектор движения задействован только в темное время суток. При желании включения в цепь нагрузки, которая по мощности больше той, что выдерживает детектор, тогда обязательно использование пускателя.
Процесс монтажа
Во время монтажа следует соблюдать все меры предосторожности. Важно обесточить сеть в месте, где будет производиться установка детектора. Желательно, чтобы все инструменты имели изолированные рукоятки, которые выдерживают пробой на 1 тыс. вольт. Для всего процесса понадобится:
- перфоратор;
- отвертка;
- съемник изоляции;
- клеммник;
- наконечники на провод;
- дюбеля и саморезы.
Совет! Чаще всего схема подключения указывается на обороте самого прибора, поэтому ей можно смело следовать.
Первым делом выбирается место для монтажа прибора. Чаще всего на корпусе уже обозначены места для саморезов. Ориентируясь на них, можно произвести разметку на стене и просверлить отверстия под дюбели. Следующим шагом производится демонтаж задней крышки и осматривается место и способ крепления проводов. Чаще всего под ней скрывается клеммник на три выхода. Они могут быть обозначены тремя латинскими буквами L, N, A. К первой необходимо подключить ноль, ко второй фазу, а третий выход - провод питания, который уходит к потребителю. Нулевой провод для потребителя берется из основного источника. Если подразумевается постоянная работа детектора движения, тогда подключение можно осуществить непосредственно в корпусе прибора.
В случае когда планируется наличие выключателя в схеме, тогда стоит смонтировать отдельную распаячную коробку, в которой будет производиться подключение проводов. Провода из детектора подводятся в распаячную коробку, туда же делается подвод основной сети. Если выключатель должен отключать детектор, тогда фазный провод, который идет от источника должен быть пущен через него. При схеме, в которой выключатель принудительно включает источник освещения необходимо через выключатель подать фазный провод к контакту, который идет от датчика движения к конечному прибору, как это показано на рисунке выше. Но при этом стоит убедиться, что детектор поддерживает такой режим функционирования.
Обратите внимание! Иногда может быть так, что на детекторе не указано, какой провод и куда подключать. В этом случае можно ориентироваться на цвет проводника. К синему обычно подводится ноль, к коричневому - фаза, а третий провод уходит на потребителя.
Когда по сигналу детектора необходимо запустить нагрузку большой мощности, тогда приобретается пускатель на требуемую мощность. В этом случае провод питания от детектора движения подключается непосредственно к контактору, а он замыкает цепь для подачи питания к освещению. При желании смонтировать фотореле, его необходимо подключить в разрыв фазного провода, который приходит для питания детектора.

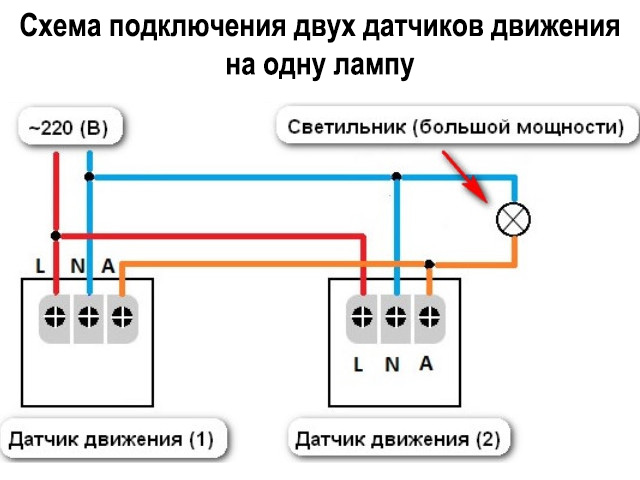

Подключение нескольких датчиков
Бывают случаи, когда помещение оказывается слишком длинным для одного детектора. В этом случае может потребоваться монтаж нескольких приборов таким образом, чтобы они запитывали одного потребителя. Такой сценарий также возможен. Обычно применяется метод параллельного подключения нескольких детекторов. Пример можно увидеть на схеме ниже.
Становится понятным, что питание необходимо подать на все детекторы, которые будут смонтированы в помещении. Провода, которые должны уходить на потребителя, соединяются между собой. Это дает возможность в любое время замкнуть цепь, чтобы включилось освещение. Видео об этом можно посмотреть ниже.
Настройка прибора
Только на монтаже и подключении дело не заканчивается. Важно произвести правильную настройку прибора для его работы. Обычно на детекторе можно встретить два регулятора, но бывает и три:
- время;
- чувствительность;
- освещенность.
Обычно подписи выполнены на английском языке или нанесены специальные пиктограммы для обозначения. Время или Time обозначает период, на протяжении которого будет подаваться питание на светильник. Минимальное значение этого параметра находится на уровне одной секунды, а максимальное - десяти минут. Чувствительность или Sens задает параметр, который позволяет детектору не срабатывать на грызунов и мелких животных. Дает возможность снизить количество ложных срабатываний, а соответственно сэкономить электричество. Параметр освещенности или Lux важен для того, чтобы задать процесс срабатывания детектора. Это особенно важно при наличии естественного источника освещения. Детектор будет срабатывать при значении освещения ниже, чем установлено на корпусе.
Заключение
Подключение детектора движения не является сложной задачей, если следовать вышеприведенным инструкциям. Приобретая прибор, стоит попросить продавца выписать чек и заполнить гарантийный талон. В этом случае будет уверенность в возможности возврата бракованного или нерабочего изделия.
Сегодня уже мало кого можно удивить различными новшествами, применяемыми в обустройстве жилых помещений. Уже довольно давно практикуется применение такого прибора, который отвечает за включение и выключение освещения при появлении в помещении человека. Несмотря на кажущуюся сложность такого оборудования, изготовить его самостоятельно может практически каждый, для этого нужно лишь знать все нюансы этой работы и тщательно выполнять все рекомендации по монтажу.
Поэтому необходимо более подробно рассмотреть, как правильно установить и подключить датчик движения для освещения, а также разобраться с особенностями конструкции такого прибора.
Сфера применения датчиков движения
Если раньше приобрести это устройство можно было лишь за очень большие деньги, то уже сегодня практически каждый может позволить себе иметь подобное оборудование у себя дома.
Его установка выполняется, как правило, в подъездах жилых домов, в сооружениях частного типа, а также на различных предприятиях, что обеспечивает людям дополнительный комфорт и безопасность.
Основное назначение датчика движения - включение осветительного прибора при появлении человека. При этом происходит срабатывание автоматики, отвечающей за приведение в действие всей системы. Причем такой механизм может отвечать не только за включение света, но и звука, сигнализации и т. п. Но далее речь пойдет именно о том, как подключить датчик движения к лампочке. Связано это в первую очередь с тем, что этот вариант устройства получил самое широкое распространение у населения.

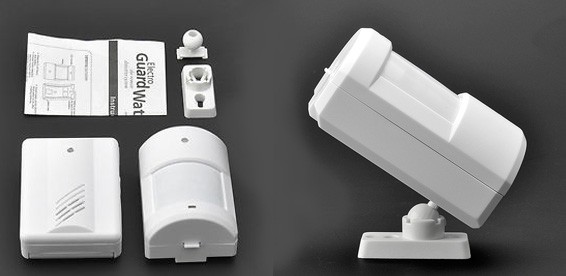

Технические особенности конструкции
Внешне для освещения имеет вид небольшого пластмассового короба, имеющего прямоугольную или круглую форму. Устройство также оснащено небольшим по диаметру отверстием, закрытым Эта пластмассовая перегородка именуется и именно на ее свойствах и основывается принцип работы датчика. Обращаться с ней нужно очень осторожно, чтобы не повредить ее целостность и не нарушить процесс работы всей системы.
Слежение за движением становится возможным и благодаря находящемуся внутри инфракрасному лучевому пучку. Кроме того, корпус оснащен также специальными ножками-шарнирами, благодаря которым можно менять положение прибора.
Фиксироваться датчик может как на стене, так и с помощью особого вспомогательного кронштейна. Иногда на корпусе может иметься кнопка включения и выключения, но встречаются образцы и без нее, все зависит от конкретной модели и вида используемого оборудования.
Виды датчиков движения для освещения
Чтобы разобраться с тем, необходимо не только изучить информацию по его монтажу, но и выбрать нужный образец, так как категорий такого оборудования существует несколько. Так, существует разделение этих механизмов в соответствии с местом монтажа и согласно типу сигнализатора, но две самые большие группы - датчики для улицы, или наружные, и для помещения (внутренние).
Принцип работы образцов для улицы основан на расчете расстояния от прибора до объекта. Этот вариант станет удобным для частных домов с большой территорией, а также массивных сооружений административного и хозяйственного характера. Некоторые модели для качественной работы требуют наличия прожектора, что важно учитывать при установке.
Датчик для помещения может быть подключен в любой из комнат, однако при использовании важно позаботиться о том, чтобы микроклимат был более или менее стабильным, то есть без внезапных перепадов температур, иначе прибор может просто выйти из строя.
Кроме того, это оборудование можно разделить на следующие категории:
- движения для освещения. Функционируют посредством отражения от окружающих его предметов ультразвука. Такой вариант доступен по стоимости, он долговечен и прост в эксплуатации.
- Инфракрасные устройства. Принцип их действия основан на чувствительности к изменению температуры. Это значит, что при попадании в радиус его охвата волн с определенным показателем тепла свет загорается автоматически, причем всегда можно задать нужный параметр, чтобы механизм не срабатывал, например, при появлении животного.
- Микроволновый датчик, идентичный по своей работе стандартному локатору. На устройство периодически передаются сигналы, имеющие определенную частоту, вследствие чего после их улавливания аппарат включается. Такие образцы имеют некоторую схожесть с ультразвуковыми приборами, но стоимость их является более высокой.
Достоинства и недостатки оборудования
Для того чтобы понять, как правильно подключить датчик движения для управления светом, безусловно, требуется изучить все положительные и отрицательные стороны такого прибора. И уже на основе этих данных делать вывод, стоит ли его устанавливать или нет.
К достоинствам этого популярного и удобного механизма принято относить следующие:
- Низкий расход электрической энергии. Благодаря такому датчику можно не бояться забыть о необходимости при любых обстоятельствах выключать свет, так как подобная проблема решается автоматически.
- Комфорт эксплуатации. Применение этого оборудования позволит избежать долгих поисков выключателя в темноте.
- Высокий уровень функциональности. Эти устройства вполне способны обходиться без проводов, что делает их использование более удобным.
Тем не менее, такое оборудование имеет и два основных недостатка:
- Высокая цена, вследствие чего его монтаж могут себе позволить не все.
- Относительно сложный процесс установки. Самые важные элементы при решении вопроса касательно того, как подключить датчик движения, - инструкция и схема. Монтаж предусматривает наличие определенных навыков работы с подобным оборудованием, в противном случае правильнее будет обратиться за помощью к специалистам.
Как определить место для монтажа устройства?
Перед тем как подключить датчик движения к лампочке, требуется тщательно подойти к выбору места его монтажа, которое нужно рассчитать так, чтобы прибор срабатывал всегда и при этом не реагировал на посторонние действия. Необходимо обезопасить механизм от внешних помех и обеспечить ему нормальную работу как от сети, так и стационарно.
Здесь крайне важно помнить, что нельзя монтировать датчик поблизости от радиаторов центрального топления трубопровода, рядом с кондиционерами и электромагнитными приборами.
Если оборудование подключить в неправильном месте, то оно может реагировать даже на незначительные колебания наподобие покачивания деревьев или движения за периметром дома. Поэтому необходимо выбрать подходящий участок, где на прибор не будет осуществляться никакого теплового или иного воздействия, а в пределах зоны его охвата не будет посторонних объектов, способных повлиять на его работу.
Настройка датчика движения для освещения
Любое техническое оборудование, применяемое в быту, как известно, требует предварительной настройки. Поэтому при возникновении вопроса касательно того, как установить датчик движения, изначально необходимо отрегулировать его механизм так, чтобы он работал максимально точно.
Обычно подключение этих аппаратов выполняется напрямую к сети электричества со стандартным напряжением в 220 В. Делать этого не следует лишь в случае с радиомоделями, работа которых основывается на применении батарейки.
Для того чтобы облегчить мастеру такую процедуру, как подключение датчика движения, схема по его монтажу обычно отображается прямо на поверхности прибора в районе колодки для клемм.
Так, протестировать то, функционирует ли оборудование, можно, обратив внимание на его индикатор. Если он горит, то беспокоиться не о чем, но если нет, то следует настроить аппарат иначе. Как правило, определенную роль играет не только само мигание, но и его частота, которая увеличивается при возникновении человека в зоне его радиуса действия.
Корпус любого из приборов обычно оснащен специальными ручками регулировки, благодаря которым гораздо проще настроить работу так, чтобы электроэнергия потреблялась в минимальном количестве днем, появляется возможность наладить дальность охвата датчика и проч.
Инструменты для собственноручной сборки датчика движения
Такое устройство при желании можно сконструировать и собственноручно. Для этого потребуется следующий набор инструментов:
- цельный корпус (подойдет основа от старого фотоаппарата);
- база управления элементного типа (можно приобрести в специализированных магазинах);
- шурупы;
- провода;
- паяльный аппарат;
- отвертка.
Далее все функциональные части будущего датчика требуется собрать, при этом у многих хозяев возникает вопрос: "Какая схема подключения датчика движения является оптимальной?" Для того чтобы конструирование и подключение прибора прошли без лишних проблем, необходимо учитывать особенности устройства, его технические характеристики и, безусловно, правильный алгоритм подключения. Поэтому следует более подробно разобраться с тем, что собой представляют такие инструкции по установке.
Схема монтажа прибора
При выполнении такой процедуры, как предполагает протягивание к прибору трех проводов, идущих от коробки распределителя, - это фаза, ноль и третий контакт от скрутки выключателя с лампой. В этом случае появляется возможность закорачивать механизм для того, чтобы свет включался принудительно и на долгое время, даже при отсутствии движения. Это будет удобным, например, при работе в гараже, когда при ремонте автомобиля каких-либо движений совершается очень мало. Добиться этого можно даже несмотря на то, что практически все приборы такого типа оснащены возможностью регулирования длительности работы лампы после поступления сигнала о возникшем движении в зоне охвата датчика. Как правило, клеммник аппарата имеет несколько обозначений, основные из которых - L (фаза), A (лампа), N (ноль).
Подключение датчика движения для освещения
Решая задачу, как подключить датчик движения к лампочке, следует принимать во внимание следующие правила их установки.
Подключение прибора выполняется в цепочку между светильником и выключателем посредством монтажа двух проводов, отсоединяющих обе этих части друг от друга. Это значит, что аппарат будет располагаться между ними. В итоге элемент освещения будет функционировать и от датчика, и от выключателя.
Случается и так, что возникает необходимость монтажа нескольких подобных механизмов в ряд, к примеру, на складе. Схема их устройства является аналогичной, но в этом случае провода должны располагаться вокруг каждой из ламп отдельно. Как вариант, основной провод может идти по кругу от выключателя, при этом лампы будут подключены к нему цепочкой. В таком случае монтаж датчиков осуществляется как между проводами входа, так и на выходе из каждой лампочки.
Чтобы выполнить установку максимально безопасно, помещение предварительно следует обесточить, проводку нужно разрезать в тех местах, где будут подключены провода сенсора, которые, в свою очередь, необходимо зачистить и скрутить вместе. По окончании работы важно не забыть тщательно замотать каждый из них изоляционной лентой.
Важно помнить, что установка любого из таких приборов требует индивидуального подхода, так как инструкция по подключению может быть разной, но главное здесь - оборудовать аппарат в том месте, где на его работу не будут влиять посторонние сигналы.
При рассуждении на тему: "Как подключить датчик движения (включения света) самостоятельно", следует принимать во внимание следующие советы:
- Для механизмов с проводами следует тщательно подбирать участок установки, так как такие приборы не стоит часто переносить из одного место в другое.
- Правильнее будет смонтировать дополнительный выключатель, при этом оба устройства могут функционировать отдельно друг от друга. Это позволит гасить свет стандартным способом.
- Помещения с дизайнерским оформлением лучше всего оснащать врезным сигнализатором, который прекрасно впишется в интерьер.
- Прежде чем приобретать датчик, следует обратиться за помощью к консультанту с вопросом относительно того, какую дальность работы должен иметь прибор в конкретном помещении. Хорошим решением будет подключение потолочного механизма, практически незаметного глазу.
- Важно предотвратить попадание на прибор прямых солнечных лучей, в противном случае устройство может в скором времени выйти из строя.
Следуя всем этим рекомендациям, можно будет избавить себя от многих сложностей. Вот и все. Теперь вы знаете, как подключить датчик движения к лампочке. И помогут вам грамотно произвести монтаж и обеспечить оборудованию качественную работу на протяжении долгого срока.
Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания. При появлении в его зоне действия какого-то движущегося предмета, контакты замыкаются, освещение включается. После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, коридоров, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.
Виды и разновидности
Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.
Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.
Тип питания
Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.
Способ определения наличия движения
Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:
Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.
Технические характеристики
После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.
Угол обзора
Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.
Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.
Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.
Дальность действия
Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.
Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.
Мощность подключаемых светильников
Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.
Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или .
Способ и место установки
Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:
Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.
Дополнительные функции
Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.
Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.
Где разместить
Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:
В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.
Датчик движения для включения света: схемы установки
В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.
Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.
Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.
Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.
Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.
Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».
Регулировка (настройка)
После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации .
Угол наклона
Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.
Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.
Чувствительность
На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).
Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.
Время задержки
У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).
Время свечения или время задержки — выбираете как вам больше нравится
Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.
Уровень освещенности
Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.
При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.
