Приобретение нового автомобиля, в особенности дорогого и престижного, кроме несомненной радости, приносит огромное количество хлопот и новых обязанностей. Помимо оформления страховки, необходимо позаботиться и о надежной защите транспортного средства от угона. Для этого недостаточно иметь надежный гараж или постоянно оставлять автомобиль исключительно на охраняемых стоянках - без надежного охранного комплекса не обойтись.

При этом, когда ни для кого не секрет, что дорогие и престижные автомобили угоняют, как правило, на заказ, а уровень технического оснащения преступников неимоверно высок, автомобильная сигнализация должна отвечать наивысшим стандартам безопасности и надежности. В качестве одной и оптимальных можно рассмотреть сигнализацию Пандора, отзывы о которой весьма красноречиво говорят о ее исключительном качестве и высоком уровне защиты транспортного средства.

Важно! Установку сигнализации необходимо доверять лишь специалистам из крупных сервисных центров, имеющих безукоризненную репутацию - в противном случае гарантировать безопасность автомобиля затруднительно.

Основные возможности автомобильного охранного комплекса

В качестве базовых функций, которыми обладает сигнализация Пандора, следует назвать независимый контроль за следующими областями:

• двери автомобиля;
• концевики багажника и капота;
• запуск системы зажигания;
• сигналы шок-сенсора;
• отжим тормоза;
• значение напряжения в электросети автомобиля;
• срабатывания двухуровневого датчика движения (положения).

О любых происшествиях и срабатывании охранных датчиков автоматически посылается сигнал на брелок сигнализации Pandora, а запись о событии сохраняется в памяти основного блока системы. Примечательно, что сигнализация с автозапуском Пандора является исключительно отечественной разработкой, поэтому она идеально приспособлена для эксплуатации в непростых климатических условиях нашей страны.

Кроме того, в ней реализовано настолько большое количество новейших, инновационных разработок, что она не уступает охранным комплексам, которыми оснащаются все современные автомобили Luxury-класса. В зависимости от конкретной модификации охранной сигнализации Pandora, она может штатно оснащаться брелоками для двусторонней связи по радиоканалу, GSM-модулем, метками иммобилайзера, при отсутствии которых движение авто невозможно. Предусмотрена и возможность интеграции в систему GPS/ГЛОНАСС модуля , что позволяет обеспечить транспортное средство максимальным уровнем защиты. Спутниковая сигнализация Pandora позволит быстро обнаружить автомобиль даже при его нахождении на подземных паркингах, а также самостоятельно отслеживать его месторасположение при помощи соответствующих интернет-сервисов, доступ к которым будет возможен после подключения соответствующего пакета.

Бюджетный вариант максимальной защиты современного автомобиля

Достаточно приемлемый по своей стоимости вариант - сигнализация Pandora DXL 3500, подходящая практически к любому транспортное средство отечественного и иностранного производства.

Данная модификация сигнализации Pandora, согласно инструкции, представляет собой охранную систему, относящуюся к премиальному сегменту, поддерживающий диалоговое кодирование и оснащенный мультиканальным радиотрактом. После установки, Pandora DXL 3500 управляется имеющейся САN-шиной авто мультипотоковым способом , а главный ее блок легко программируется посредством имеющегося USB-порта. Этот охранный комплекс имеет в своей основе 32-х разрядный контроллер с ядром ARM/Cortex.

В итоге удалось создать по-настоящему надежную охранную систему, взломать которую практически невозможно - диалоговый алгоритм кодировки сигнала здесь отличается высочайшей криптостойкостью. Стоит отметить и математический способ расшифровки сигнала, поступающего от сверхчувствительного трехкоординатного акселерометра, на основе которого работают все датчики (удара/движения/наклона) - это гарантирует высочайшую степень защиты от ложных тревог. Основными отличительными чертами данного комплекса можно считать следующие:

• встроенный интегрированный САN модуль и LIN-порт, позволяющие устанавливать эту сигнализацию практически на любой автомобиль;
• малое энергопотребление;
• постоянный мониторинг канала связи и защита от «глушилок»;
• система двойного ПИН-кода;
• 11 независимых охранных зон;
• наличие дополнительных 10-ти каналов для быстрого подключения дополнительных модулей, к примеру, ГЛОНАСС, GSM и т. д;
• поэтапная разблокировка дверей, дистанционное включение фар, открывание окон, запуск двигателя.

Важно! При монтаже сигнализации Пандора dxl в соответствии с инструкцией по эксплуатации, она не станет помехой для работы штатной электроники транспортного средства, а ремонт сигнализации Пандора не потребуется на протяжении всего срока ее службы.

Сигнализация для тех, кому не нужен брелок

Практика показывает, что сигнализация Пандора, установленная в соответствии с инструкцией по эксплуатации, подходит для любого автомобиля - как отечественного, так и импортного производства. Одной из наиболее бюджетных, является сигнализация Пандора 3910, которая, тем не менее, обеспечивает высокий уровень защиты автомобиля. Данная версия охранного комплекса имеет несколько вариантов управления:

• смартфон владельца авто;
• специальные метки иммобилайзера;
• отдельный интернет-сервис;
• штатный ключ транспортного средства.

Факт отсутствия брелока управления в сигнализации Пандора 3910, по отзывам автовладельцев, нисколько не ограничивает функциональность системы, и позволяет избавиться от достаточно крупного «дополнения», которое нужно будет постоянно носить с собой.

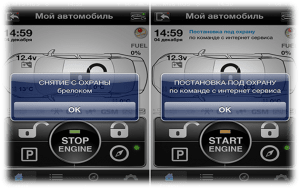

Смартфон, который практически каждый человек держит при себе постоянно, в этом случае будет являться практически идеальным устройством управления сигнализацией. Несомненным достоинством такого «пульта» является тот факт, что контролировать оставленный автомобиль можно находясь на любом расстоянии от него. Посредством смартфона легко контролировать температуру двигателя или салона, получать в реальном времени информацию о значении напряжения в бортовой сети, отправлять команды на автозапуск или включение предпускового подогревателя. Кроме того, можно дополнительно установить GPS-модуль , что даст возможность всегда иметь точные координаты своего автомобиля.

Процесс управления может осуществляться как путем совершения звонков на номер системы, либо установить на смартфон специальное мобильное приложение, доступное для платформ iOS и Android. Сигнализация Pandora 3910 может быть установлена на любой автомобиль. При наличии цифровой шины сделать это можно с использованием САN или 2САN шины, а при отсутствии «цифры», сигнализация может устанавливаться по аналогу. Наличие в данной модификации специальных меток, которые обязательно должны быть постоянно при водителе, позволяют иммобилайзеру распознавать «своего», и не блокировать двигатель автомобиля.

Военные технологии для защиты гражданского автомобиля

Наиболее совершенным охранным комплексом для автомобиля можно считать сигнализацию Pandora 5000 с автозапуском. Максимальная степень защиты автомобиля обеспечивается использованием фирменного диалогового кода - такая технология шифрования используется в военной авиации нашей страны. Сигнализация Пандора 5000 new не может быть взломана при помощи код-граббера (не зафиксировано ни одного такого случая), также невозможно «вмешаться» в процесс связи между блоками комплекса, поскольку здесь используется 128-битное шифрование АЕS.

Установка сигнализации Пандора 5000 потребует минимального «разбора» внутренней обшивки автомобиля, поскольку ее основные блоки «общаются» между собой посредством защищенного беспроводного канала связи. Отдельного внимания заслуживает основной брелок для автомобильной сигнализации Пандора - он оснащен ЖК-дисплеем, имеет возможность установки различных мелодий для каждого события, позволяет контролировать 12 зон охраны одновременно и настраивать чувствительность датчиков, отображает текущую температуру и состояние аккумуляторной батареи автомобиля. Естественно, что сигнализация Пандора снабжена инструкцией по эксплуатации брелока.

Инновационный (цифровой) интерфейс автомобильной сигнализации Пандора позволяет подключаться сразу к 2-м цифровым шинам транспортного средства. В отличие от предыдущих версий комплекса, Пандора 5000 new имеет более совершенный блок энергонезависимой памяти, а общее энергопотребление удалось сделать минимальным. Данный комплекс имеет встроенный GSМ модуль и возможность интеграции в систему приемников ГЛОНАСС/GPS. Установка сигнализации Пандора позволяет в личном кабинете контролировать в режим онлайн такие параметры автомобиля, как:

• его местоположение;
• температуру в салоне;
• параметры системы электропитания;
• включать «прослушку» в салоне;
• отслеживать места и количество заправок.

Несмотря на наличие в сигнализации Pandora DXL 5000 удобного брелока, управлять всей системой можно и через смартфон, достаточно установить на него специально разработанное мобильное приложение, скачать которое можно на официальном сайте для устройств iOS и Android, а посмотреть на процесс управления системой можно на видео:

Помимо того, что управление сигнализацией Пандора посредством смартфона не имеет ограничений по дальности, оно окажется незаменимым если окажется, что не работает брелок (к примеру, села батарейка). На экране мобильника отображается вся текущая информация о состоянии автомобиля, и владелец может подавать абсолютно любые поддерживаемые команды, например, дистанционно запустить двигатель или включить кондиционер. Данный охранный комплекс имеет в штатной комплектации две дополнительные метки иммобилайзера, которые позволяют разблокировать авто в режиме Hands Free. Их использование позволит предотвратить такую ситуацию, когда водителя просто выбрасывают из заведенного автомобиля - метка остается у него, и иммобилайзер автомобиля, перестав получать от нее сигнал, попросту заблокирует двигатель.

Сигнализация Pandora появилась впервые в 2004 году. С тех пор, по мнению пользователей, она является одной из лучших охранных систем на отечественном авторынке. В статье рассматриваются основные моменты, касающиеся данного устройства: особенности, модельный ряд, достоинства и недостатки. Дается инструкция по эксплуатации.

[ Скрыть ]

Особенности

Основной особенностью противоугонной системы Pandora является возможность автоматического запуска двигателя и программирование функции автозапуска с заданными параметрами. В режиме охраны контролируются определенные зоны. Если в одной из зон будет какое-либо нарушение или сработает датчик движения, система переходит автоматически в режим тревоги. О всех обнаруженных неисправностях приходит сообщение на брелок.

Виды и модели

Автомобильная сигнализация Pandora производится в широком ассортименте, чтобы охватить как бюджетные автомобили, так и автотранспорт премиум класса. При этом все модели имеют необходимый набор функций.

Deluxe

Модель относится к одним из лучших благодаря своим плюсам:

• прочный корпус брелока защищает от механических повреждений и случайных падений;
• для управления с брелока используется несколько каналов, что снижает риск считывания кода;
• везде присутствует функция автозапуска;
• брелоки оснащены информационным экраном.

Модель DXL

Автомобильная сигнализация Pandora DXL имеет свои особенности. Связь между пультом управления и блоком системы осуществляется по нескольким каналом. Как и во всех комплектациях, в модели DXL 3000 инструкция содержит всю необходимую информацию по использованию. Если водитель устанавливает эту систему, то у него появляется возможность получать все данные о состоянии авто в реальном времени на мобильный телефон (автор видео — компания DVR-Group.ru).

LX

Популярность модели LX объясняется ее особенностями. Благодаря брелоку управления можно посылать и получать сигналы с головного устройства. В модулях отсутствуют разъемные соединения, что повышает надежность устройства.

Выбор лучшей сигналки остается за покупателем и зависит от его финансовых возможностей и предпочтений.

Инструкция по применению

Автомобильная сигнализация Pandora комплектуется инструкцией, в которой дается описание модели, схема подключения и советы по настройке ее функций.

Как подключить?

Приступать к установке и подключению сигналки следует после изучения руководств, которыми комплектуются все устройства.

Pandora проходит поэтапно:

1. В первую очередь снимается передняя панель салона и под ней устанавливается блок управления.
2. Антенну следует устанавливать в районе лобового стекла.
3. Светодиодный индикатор устанавливается на видном месте.
4. На кузове устанавливаются концевые выключатели.
5. Для системы с функцией GSM микрофон размещают в не заглушенном месте.
6. Сервисную кнопку каждый устанавливает, где ему удобнее, но в потайном месте.
7. Сирена устанавливается под капотом, рупор следует направить вниз, чтобы не собиралась влага.

После установки всех компонент их нужно соединить с блоком управления проводкой в единую цепь, чтобы получилась полноценная противоугонная система.

Как настроить?

Настройка автосигнализации выполняется брелоком, путем нажатия комбинации клавиш. Настройку противоугонной системы со спутниковым слежением лучше выполнять через ноутбук с доступом в интернет. Таким образом, будет установлено обновленное программное обеспечение. Некоторые функции работают по нажатию кнопок с брелока. Некоторые возможности нужно программировать.

Важно правильно настроить чувствительность датчика удара, чтобы он не срабатывал без причин при малейшем движении.

Возможные неисправности

Как и любое устройство, автомобильная сигнализация Pandora может выйти из строя.

Ее основные неисправности:

• не поступает напряжение от АКБ;
• сели батарейки, не работает брелок управления;
• проблемы с запуском;
• срабатывает сигнал без видимых причин;
• невозможность отключения при ложном срабатывании.

Плюсы и минусы противоугонной системы

Пользуется большим спросом функция GSM. Она позволяет пользоваться спутником, который будет отслеживать место нахождения машины и ее состояние. Что повышает безопасность, и дает возможность быстро найти автомобиль. Такая функция есть на модификациях DXL.

Большинство моделей охранной сигнализации используют технологию двухсторонней связи. При несанкционированном запуске владелец имеет возможность заблокировать двигатель, чтобы не дать угнать автомобиль. Дополнительные датчики, устанавливаемые на автомобиль, увеличивают степень защиты транспортного средства. Автомобильная сигнализация Pandora может быть установлена на автомобиль любой марки.

Автомобильная сигнализация Пандора DX50 относится к категории противоугонных систем премиум-класса и представляет собой цифровой охранный комплекс с функцией автозапуска. Помимо интегрированного потокового CAN-модуля, эта «сигналка» оснащена разрываемым LIN-контроллером с поддержкой LIN-шин.

[ Скрыть ]

Особенности системы

Сигнализация Пандора DX50 — разработка российских инженеров. В ее конструкции заложены новейшие программно-аппаратные решения. Модель имеет опцию двусторонней связи, позволяющей следить за состоянием транспортного средства дистанционно, по показаниям брелка.

Пандора DX50 обладает:

• длительным сроком эксплуатации;
• повышенным уровнем надежности;
• высоким качеством, признанным мировыми экспертами.

Технические характеристики

Основные свойства «сигналки» Пандора DX50:

1. Наличие цифрового CAN-интерфейса. Это позволяет выполнить установку охранного комплекса, подключившись к соответствующему разъему. Вмешательство в работу штатной бортовой сети будет минимальным.
2. Возможность управления устройством предпускового прогрева силового агрегата. Имеются в виду автомобили с дизельными моторами.
3. Использование системы контроля канала связи, по которому передаются данные между микропроцессорным блоком и приемопередатчиком.
4. Мониторинг ситуации в салоне транспортного средства. Для этого используются датчики чувствительности, движения и наклона. Первые два предназначены для определения физических воздействий на кузов и активности в салоне автомобиля. Контроллер наклона позволяет узнать о перемещении транспортного средства, к примеру, на эвакуаторе, либо о его поддомкрачивании.
5. Наличие диалоговой кодировки сигнала, которая используется для защиты пакетных данных при передаче.
6. Применение USB-разъема на модуле. С его помощью автолюбитель может подключиться к сигнализации через компьютер и таким образом настроить основные параметры действия системы.
7. Диапазон работы пульта при функционировании в режиме отправки команд составит около 300-900 метров, в зависимости от особенностей местности. Если коммуникатор используется для получения сообщений от сигнализации, то радиус его действия может составить до 2,2 км.

Тестирование дальности работы автосигнализации Пандора DX50 показан в видеоролике Дмитрия Тимофеева.

Диапазон работы брелока Пандора DX50 зависит от нескольких факторов, в том числе заряда батарейки в пульте и наличия застроек на местности.

Комплектация

В комплект поставки Пандора DX50 входят следующие компоненты:

1. Блок управления противоугонной системой. Используется для получения, обработки и передачи команд на исполнительные элементы и пульт. Основу модуля составляет контроллер ARM от производителя ST-microelectronics.
2. Основной коммуникатор для управления сигнализацией. Оборудуется экраном и имеет функцию оповещения, что упрощает его использование в целом.
3. Защитный чехол для основного брелока.
4. Запасной пульт. В устройстве нет дисплея, его диапазон работы значительно ниже, по сравнению с основным пейджером.
5. Комплект силовых кабелей для подключения.
6. Гарантия.
7. Светодиод для обозначения автомобиля с установленной сигнализацией. В этой модели используется трехцветный диодный источник освещения. Индикатор оснащается кабелем с колодкой для подключения.
8. Кнопка входа в аварийный режим Valet.
9. Провод для подсоединения цифрового интерфейса.
10. Крепежный комплект для фиксации основных компонентов сигнализации.
11. Сервисное руководство. В мануале указываются все нюансы установки и первичной настройки противоугонной системы.
12. Блок реле для реализации функции автозапуска мотора.
13. Датчик температуры.

Отличительные параметры dx50 и dx50b

Противоугонные системы Пандора линейки 50 разработаны на основе одинаковых технологий и решений. Основные отличия заключаются в комплектации, но они не существенные. В моделях DX50 b поставляется основной коммуникатор с обновленным дизайном.

Pandora DX-50 B, изначально имеет невысокую цену, позволяет автовладельцу сэкономить при , так как не потребуется отдавать один из штатных ключей или заказывать его дубликат. Новый ЖК-брелок D-078 внешне похож на предшественника, но имеет черный корпус и отличается большей экономичностью и информативностью экрана.

Новое в ЖК-дисплее DX-50 B:

• отображается раздельная индикация дверей, как на флагманских моделях Pandora;
• присутствует иконка работы предпускового подогревателя;
• удобная система виджетов, помогающих быстро оценить текущее состояние автомобиля и сигнализации.

Брелок Pandora DX-50 B

Как установить?

Процесс монтажа:

1. Перед самостоятельной установкой рекомендуется раскрыть комплект поставки и подключить все элементы к блоку управления.
2. Затем модуль соединяется с аккумуляторной батареей. Это позволит убедиться в работоспособности или наличии проблем в функционировании сигнализации.
3. После подключения привязку брелока делать не нужно, следует просто проверить работу охранного режима.

Схемы подключения

Электросхемы для монтажа и подсоединения элементов приведены на фото:

Описание клавиш главного и дополнительного пультов Пандора DX50

Обозначение кнопок и иконок на брелоке

Перечень индикаторов на дисплее устройства:

1. Символ отправки команд.
2. Индикатор текущего состояния подключения к центральному узлу.
3. Еще один значок, определяющий связь с блоком управления. Для автосигнализаций, оснащенных GSM-модулями.
4. Индикатор GPS-приемника. Символ горит при активировании устройства и определении координат транспортного средства. Если индикатор мигает, то вычисление местоположения невозможно.
5. Значок состояния режима защиты сигнализации.
6. Включение охранного режима.
7. Индикатор защиты дверных замков.
8. Значок остатка горючего в бензобаке.
9. Символ охранной зоны капота.
10. Индикатор запущенного силового агрегата.
11. Значок защитной зоны, работающей от контроллера движения.
12. Символ напряжения батареи.
13. Лампочка температуры силового агрегата, салона и воздуха.
14. Индикация текущего времени.
15. Символ работы осветительных приборов автомобиля.
16. Элемент защитной зоны багажного отделения.
17. Блокиратор двигателя.
18. Индикация заряда батарейки в коммуникаторе.
19. Значок штатной тревоги.
20. Символ стояночного тормоза.
21. Элемент зажигания, определяющий функционирование этой охранной зоны.
22. Индикатор работы контроллера чувствительности.
23. Включен режим бесшумной охраны.
24. Значок действия предпускового обогревательного устройства.
25. Индикатор настройки сигнализации.
26. Символ использования таймерных каналов.
27. Включена опция бесшумной работы коммуникатора.
28. Индикатор запроса текущего состояния сигнализации, а также входа в меню событий.
29. Включена функция технического обслуживания охранного комплекса.

Обозначение иконок на экране пульта Пандора DX50

Настройка и программирование

В соответствии с руководством по применению, привязка новых брелоков выполняется так:

1. Производится вход в первый уровень настройки сигнализации, программирование коммуникаторов производится последовательно.
2. На корпусе брелока зажимаются три кнопки. Их надо удерживать в таком состоянии 1 секунду до момента, пока пульт не издаст мелодичный сигнал. После этого клавиши отпускаются. Если программируется второй коммуникатор, то диодный индикатор на нем отключается.
3. При правильной привязке пульт воспроизводит двойной сигнал, срабатывает сирена противоугонного комплекса. Можно программировать следующее устройство, но интервал между настройкой должен быть не больше 20 секунд. Для записи ключей-меток выполняются аналогичные действия.
4. Для выхода из меню привязки нажимается кнопка аварийного режима Валет. Светодиод сигнализации будет моргать красным и зеленым.
5. Затем надо включить и отключить зажигание.

Охранные функции

Особенности управления противоугонными опциями DX50 Пандора.

Постановка на охрану сигнализацию Pandora DX-50 B Снятие с охраны сигнализации Pandora DX-50 B

О настройке основных опций охранной системы с применением коммуникатора в видеоролике рассказал пользователь Андрей Попов.

Настройка оповещений

В сигнализации Пандора DX50 предусмотрено несколько вариантов предупреждения автовладельца о том, что он покидает зону связи с блоком управления.

Чтобы настроить один из методов, понадобится:

1. Зайти в меню программирования.
2. Переместить курсор в положение значка «RFM», используя третью клавишу.
3. На одну секунду зажать первую кнопку.

Кратковременными нажатиями выбирается вариант предупреждения:

После выбора варианта нажимается первая кнопка. Если нужно покинуть меню привязки без сохранения, то на одну секунду зажимается третья клавиша.

Программирование

Изменить текущее время поможет третья кнопка коммуникатора:

1. Курсор на экране необходимо переместить в положение индикатора в виде будильника.
2. С помощью первой кнопки производится изменение показателей часов, а второй — минут.
3. После назначения третья клавиша нажимается на несколько секунд.
4. Автоматический выход из меню привязки произойдет через 10 сек.;

Настройка таймерных каналов, использующихся для управления дополнительным оборудованием, выполняется переводом курсора на индикатор «СН». С помощью третьей клавиши производится выбор необходимого канала.

Для входа в меню настроек сигнализации кнопкой 3 курсор переводится в положение индикатора с надписью «Setup». Затем первую клавишу необходимо зажать на 1 секунду. Кнопка 3 используется для перехода из одного подуровня в другой.

Смена сервисного пин-кода

Изменение пароля производится следующим образом:

1. Отключается режим охраны, зажигание в автомобиле тоже должно быть деактивировано.
2. С помощью клавиши входа в аварийный режим производится ввод пароля. Заводская установка кода — 1111.
3. Нажать на кнопку Валет нужно несколько раз, количество «кликов» соответствует первой цифре пароля. Пауза между каждым нажатием должна составить не более 1 секунды. Если символ введен верно, световой индикатор сигнализации моргнет красным.
4. Аналогичным образом выполняется ввод следующих трех цифр. После указания каждого знака должен срабатывать красный индикатор
5. Если пароль введен верно, диодная лампочка будет мерцать зеленым и красным цветом. Процедура назначения нового кода должна осуществляться через 5 секунд.
6. Кнопка Валет нажимается два раза. Если вход в меню изменения пароля выполнен, сирена сработает дважды.
7. С помощью клавиши Валет выполняется ввод первой цифры кода, количество нажатий должно ей соответствовать. При каждом нажатии кнопки «VALET» индикатор состояния загорается оранжевым цветом.
8. Паузы между кликами не должны превышать 1 секунду. При подтверждении системой приёма первой цифры кода красной вспышкой индикатора состояния, аналогичным образом вводятся остальные три символа. Затем последует серия красных и зеленых огней индикатора состояния. Это означает, что прием четвертой цифры подтвержден.
9. В завершение понадобится ввести код повторно.
10. При успешном введении система выдаст серию красных и зеленых вспышек, после чего новый код будет записан, брелок вернется в режим программирования.
11. Если код во второй раз набран неверно, то индикатор состояния загорится красным светом.

Дистанционное управление контроллерами

Особенности настройки датчиков:

1. Чувствительность изменяется путем входа в меню и перевода третьей кнопкой курсора на индикатор в виде молотка, бьющего по кузову. Затем на одну секунду зажать первую кнопку.
2. Клавишей 3 меняется уровень чувствительности зоны предупреждения и тревоги. Для увеличения и уменьшения параметров используются кнопки 1 и 2 соответственно.
3. Для переключения между показателями тревожной и предупредительной зоны нажимается третья клавиша.
4. После выставления значений первая кнопка зажимается на одну секунду.

Автозапуск

Правила управления дистанционным стартом мотора:

1. Первая кнопка нажимается и удерживается на протяжении трех сек. В подтверждение на дисплее пульта появится соответствующий индикатор. Через несколько секунд произойдет запуск силового агрегата.
2. Для остановки мотора, заведенного по команде, нужно зажать вторую кнопку коммуникатора на две секунды.

Пользователь Дмитрий Титов на примере автомобиля Киа показал работу опции автоматического запуска двигателя.

Скачать бесплатно инструкцию по установке и эксплуатации в формате PDF

Загрузить сервисные руководства по использованию и монтажу сигнализации можно по ссылкам:

Достоинства и недостатки

Преимущества, характерные для модели DX50 Pandora:

• одновременная защита более чем 10 зон транспортного средства обеспечивается благодаря использованию высокочувствительных контроллеров;
• большой температурный диапазон для применения охранного комплекса, противоугонная система, согласно отзывам владельцев, может работать без перебоев при -50 градусах;
• автозапуск двигателя;
• наличие опции «Турботаймера» — функция позволит обеспечить постепенное остывание турбированного силового агрегата, что значительно продлевает его срок службы;
• возможность подключения противоугонной системы к цифровому интерфейсу автомобиля;
• использование защищенных каналов связи, благодаря чему вероятность перехвата сигналов сводится к минимуму;
• быстрое определение любых физических воздействий на кузов, а также всех моментов, связанных с перемещением транспортного средства;
• наличие системы высокоинтеллектуальной обработки информации, благодаря чему вероятность появления ложных срабатываний сводится к минимуму;
• удобство использования коммуникатора обеспечивается посредством на корпусе, а также небольшим размерам устройства;
• моноблочный модуль управления, в котором устанавливаются основные контроллеры, что во многом упрощает процесс установки противоугонной системы;
• наличие подробной схемы подключения в комплекте, благодаря чему подсоединение элементов сигнализации может выполняться автовладельцем без привлечения специалистов.

Основной недостаток охранного комплекса состоит в высокой стоимости. При такой цене на рынке можно найти более функциональные сигнализации от других производителей. Также автовладельцы отмечают, что со временем в работе блока управления могут появиться сбои. Для их устранения нужно либо ставить новый модуль, либо менять его прошивку.

Сколько стоит?

Примерная стоимость на покупку сигнализации:

Видео

Канал «Autokasta» представил реальный отзыв пользователя о работе автосигнализации Пандора DX50, а также рекомендации по выбору противоугонной системы.

Брелок Пандора – это очень непростой механизм, с большим потенциалом для руководства микросистемой и настроек ее работы. Из-за сложных технических характеристик брелка pandora, у многих автовладельцев возникают сложности во время использования сигнализации пандора. Ведь не все они знают, как включить сигнализацию и выключить ее.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Чтобы включить брелок пандора необходимо щелкнуть на нем кнопочку с циферкой «3» и придерживать ее несколько секунд, пока не зазвучит сигнал «подключение».

На рисунке изображен внешний вид брелка pandora dxl, на котором четко видно, где на брелке находит нужная, для щелканья кнопочка.

Для запуска программы защиты авто неизбежно закрытие капота, багажника и всех дверцей и однократное нажатие кнопки з цифрой «1» на брелоке. После этого будет применена схема защиты, дверцы захлопнутся, стартер рефлекторно будет поставлен на блокировку, пока не будет произведен выход из защитного построения.

Приведение в действие датчиков:

• после зажигания сигнального светодиода будет включена защитная система, которая начнет защищать каждый участок авто;
• датчик ударения станет наблюдать после 30 секундного перерыва.

Как выключить

Чтобы отключить брелок нужно нажать на кнопку с циферкой «3». Для того, что бы отключить схему защиты машины надо нажать клавишу с цифрой «1» на брелоке. После этого будет отключена программа защиты, откроются замки на дверцах, и будет разблокирован стартер.

В процессе отключения защитного построения:

Итак, для того чтобы включить или выключить брелок сигнализации пандора необходимо нажать клавишу с цифрой «3». Для включения или выключения самой сигнализации надо нажать кнопку с цифрой «1».

Автосигнализация Pandora DXL 3000 - новая модель охранного комплекса серии DXL, доведённая инженерами компании до высокого уровня качества и надёжности. Интуитивно понятное управление обеспечивает удобство эксплуатации. Устанавливается сигнализация Pandora DXL 3000 специалистами сервисных центров, занимающихся реализацией и монтажом автомобильных охранных комплексов. Pandora отличается высоким уровнем надёжности и устойчивостью к взломам при помощи кодграбберов, сканеров и аналогичных устройств.

Брелок Pandora DXl 3000

Усовершенствованный брелок с жидкокристаллическим экраном привлекает к себе внимание. Система, воплощённая в Pandora DXL 3000, считается одной из самых совершенных на сегодняшний день. Разработчики привнесли определённые новшества в строение брелока, вернув торцевое положение кнопок, что улучшило эргономику нажатий и обеспечило герметичность корпуса. Функция звукового подтверждения нажатия оповещает пользователя о каждом нажатии клавиш брелока Pandora DXL 3000.

Жидкокристаллический экран брелока, являясь самой хрупкой его частью, защищён при помощи силиконового демпфера. Подобная технология защиты впервые использовалась разработчиками при создании радиопередатчика автомобильной сигнализации.

Демпфер предохраняет экран брелока сигнализации Pandora DXL 3000 от ударов и предельных нагрузок, при этом обеспечивая более точное позиционирование индикатора. Герметичный корпус не позволяет влаге, пыли и грязи проникать внутрь, повреждая встроенный чип. В комплекте с сигнализацией Pandora DXL 3000 поставляется небольшой кожаный чехол для брелока, что для многих автовладельцев станет приятным сюрпризом.

Функции брелока

Разработчики в новой версии автосигнализации сохранили светодиодные индикаторы, отображающие состояние охраны, что является неплохим и разумным решением. Пользователь может оценивать работоспособность двустороннего канала связи: зелёный индикатор оповещает об активации режима охраны, красный индикатор сообщает о возникновении внештатной ситуации либо необходимости перевода авто в режим охраны.

Основные функции автосигнализации

1. Перехват радиосигнала, диалоговый код, электронная защита от взлома.
2. Приём сигнала на больших расстояниях.
3. Автоматический контроль канала связи.
4. Дополнительный иммобилайзер, повышающий защитные функции автосигнализации Pandora DXL 3000.
5. 11 охраняемых зон.
6. Двойной пин-код.
7. Датчики наклона и перемещения.

Комплектация

Сигнализация Pandora DXL 3000 поставляется в следующей комплектации:

1. Центральный блок сигнализации.
2. Два брелока — основной и дополнительный. Основной брелок оснащён жидкокристаллическим дисплеем.
3. Датчики удара, ускорения, наклона.
4. Защитный чехол для брелока.
5. Модуль приёма/передачи.
6. Кнопка Valet.
7. Световые индикаторы.
8. Концевые выключатели.
9. Жгуты проводки.
10. Инструкция по эксплуатации Pandora DXL 3000.

Особенности автосигнализации

Охранный комплекс Pandora DXL 3000 оснащён усовершенствованной версией многоканального высокоскоростного радиотракта. Изменения затронули переход во время приёма и передачи сигнала на свободные каналы, были оптимизированы служебные и рабочие каналы, внесены корректировки в схемотехнику салонного RF-модуля. Такие меры позволили увеличить дальность работы канала оповещения и командного канала, повысили стабильность работы системы в условиях помех.

Разработчики оптимизировали жидкокристаллический брелок, понизив уровень энергопотребления и увеличив срок эксплуатации элементов питания. Единственным минусом внесённых изменений стала несовместимость брелоков и RF-модулей разных моделей сигнализаций.

Алгоритмы кодирования

Сигнализация Pandora DXl 3000 отличается криптоскойкостью алгоритмов диалоговой авторизации. Электронный взлом автосигнализации невозможен благодаря использованию сложного алгоритма кодирования и уникальных ключей шифрования. На сегодняшний день автомобильные сигнализации Pandora являются единственными охранными системами, в которых применяется диалоговое кодирование и двухсторонняя связь не только в основных, но и в дополнительных брелоках.

Базовый блок

В автосигнализации Pandora DXL 3000 был переработан базовый блок, который теперь оснащён широкими возможностями для программирования таймерных каналов. Основное нововведение — ввод PIN-кода для доступа к определённым функциям и опциям системы.

Согласно инструкции, в Pandora DXL 3000 вместо одного PIN-кода используются два: Service-code и Master-code. При помощи сервисного кода можно перевести систему в режим техобслуживания или войти в режим программирования и настройки охранного комплекса. Данный код заводской, поэтому при желании пользователь может его сменить. Система Master-code позволяет аварийно снять автомобиль с режима охраны. Значение данного кода указано на пластиковой карте, поставляемой в комплекте с автомобильной сигнализацией.

Настройка системы

В комплекте с автомобильной сигнализацией поставляется таблица команд и статусов, которые позволяют настроить охранный комплекс. В данной таблице приводятся поддерживаемый по CAN-шине код автомобиля и информация, включающая все возможности интегрированного интерфейса.

Программирование автомобильной сигнализации начинается с выбора марки и модели транспортного средства и конкретных настроек цифровой шины CAN. В таблице «Настройки» выбираются необходимые параметры, после чего они сохраняются и записываются для дальнейшей эксплуатации.

Если нужный код невозможно отыскать в таблице — его вводят вручную. После того как код автомобиля будет выбран, осуществляется настройка параметров системы.

Максимальный функционал автомобильной сигнализации реализуется при разрешении следующих пунктов:

• Режим постановки на охрану.
• Режим снятия с охраны.
• Управление системой.
• Повторная постановка.

Автовладелец может дополнительно настроить другие параметры системы. Все настройки сохраняются в отдельном файле, который размещается в корневой папке охранного комплекса и доступен для перемещения или копирования.

Установка автосигнализации

Монтаж охранного комплекса может производиться как в сервисных центрах, так и самостоятельно автовладельцем. Существует несколько способов установки автосигнализации "Пандора" — под приборную панель, в моторный отсек либо в салон или кузов автомобиля.

При установке сигнализации в моторный отсек реле блокировки размещается поблизости от замка зажигания, а к рулевой колонке крепят датчик удара. Для этого могут использоваться пластиковые хомуты, которыми крепятся основные детали.

Блок управления системой при установке автосигнализации под приборной панелью крепится в моторном отсеке. Между отростками воздуховода крепят реле блокировки.

Третий вариант монтажа автомобильной сигнализации подразумевает её установку в любом месте салона или кузова машины с оптимальным расположением всех комплектующих. Базовый блок размещается либо в салоне, либо в кузове авто, но при этом сирена устанавливается под площадку аккумулятора. Концевик капота крепят рядом с указателем капота с правой стороны, а концевик багажника устанавливается рядом с замком. Проводка системы разводится после установки сигнализации.

Установка датчика удара

Датчики удара устанавливаются в последнюю очередь. Выключатель охранного комплекса — кнопка Valet — располагается таким образом, чтобы её не было видно, но при этом доступ к ней был свободным. Одновременно с этим рядом с ней не должно было быть электроники, которая может заглушить приём сигнала.

Подключение автосигнализации к персональному компьютеру

К персональному компьютеру охранный комплекс подключается посредством mini-USB. Базовый блок системы подключается к ПК при помощи кнопки Valet, при этом успешная синхронизация подтверждается световым индикатором.

После подключения сигнализации к компьютеру светодиод начинает светиться красно-зелёным цветом. Для нормальной синхронизации комплекса с ПК требуется запуск программного обеспечения — Pandora DXL Loader. После запуска программы требуется введение сервисного пин-кода, указанного на карте, идущей в комплекте с сигнализацией.

Введение кода осуществляется посредством нажатия клавиши Valet необходимое количество раз, соответствующее каждой цифре пин-кода. Пауза между нажатиями кнопки не должна превышать одной секунды. При превышении данного времени такая пауза расценивается как переход к введению следующей цифры.

Индикатор блока системы оповещает окончание введения каждой цифры и её приём красной вспышкой. Программирование комплекса Pandora начинается после того, как будет введён весь код, что сопровождается красной и зелёной вспышками индикатора.
