И. Неплохов
к.т.н., технический директор бизнес-группы «Центр-СБ»,
И. Басов
ведущий инженер тех. поддержки ООО «Полисет-СБ»
Как известно, в этом году произошло полное обновление нормативной базы, определяющей требования к системам пожарной сигнализации и пожаротушения: вступил в силу Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», введен в действие ГОСТ Р 53325-2009 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний». В Своде правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» есть раздел «Электропитание систем пожарной сигнализации и установок пожаротушения» и выпущен отдельный Свод правил СП 6.13130.2009 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности». Кроме того, действуют ПУЭ (седьмое издание, 2002 год) - Правила устройства электроустановок, на которые даны ссылки в СП 5.13130.2009. Рассмотрим, какие требования предъявляются в этих документах к источникам питания, попытаемся определить их физический смысл и возможности практической реализации.
Частично это устраняет любые более слабые шумовые сигналы от аппаратного обеспечения, не вызывающие проблемы. Ультразвуковая посуда - полезный инструмент для определения источника дуги. В то время как никакой горячей палки не требуется, между дугой и тарелкой требуется беспрепятственный прямой путь прямой видимости. Это не является подходящим инструментом для поиска структуры, содержащей источник. Это полезно только для того, чтобы точно определить источник, если он был сильно локализован. Например, ультразвуковая посуда не полезна для размещения полюса, на котором расположен источник шума.
КАТЕГОРИИ ЭЛЕКТРОПРИЕМНИКОВ ПО НАДЕЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ
В ПУЭ, глава 1.2, все электроприемники (аппараты, агрегаты и другие потребители электроэнергии) по обеспечению надежности электроснабжения разделены на I, II и III категории, кроме того, в I категории выделена особая группа электроприемников. К I категории относятся электроприемники, «перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения». В особую группу I категории включены электроприемники, «бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров». II категория - это «электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей», а все остальные электроприемники включены в III категорию.
Тем не менее, он идеально подходит для точного определения оборудования дуги, когда изолирующий полюс был изолирован. Они перечислены в порядке от наиболее распространенных до наименее распространенных. Обратите внимание, что некоторые из наиболее распространенных источников не подключены к основному проводнику.
Частично это связано с тем, что большинство коммунальных служб заботятся о достаточном прохождении первичного проводника от окружающего оборудования. Свободные скобы на заземляющем проводе Свободный штыревой наконечник заземления Заземляющий проводник, касающийся соседнего оборудования Коррозионные прорезиненные изоляторы Гай, касающийся нейтрали Свободное оборудование Проволочная проволочная проволока, используемая с изолированным проводником Изолированный соединительный провод на оголенном проводнике Свободные кронштейны для поперечного рычага Молниеотводы. Обратите внимание, что трансформаторы даже не получают почетного упоминания в списке наиболее распространенных виновников силовых линий.
По каждой категории электроприемников в ПУЭ определены требования по надежности электроснабжения. Электроприемники I категории «должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания...», а для электроприемников особой группы I категории «должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания», что обеспечивает еще более высокую надежность электропитания. Электроприемники II категории также «должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания», однако если для I категории должно быть обеспечено автоматическое восстановление питания, то для II категории допускаются перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.А для III категории электроснабжение «может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток».
Почему их часто обвиняют в шуме, который они фактически не вызывают? Давайте более подробно рассмотрим типичный сценарий для некоторого понимания. Он будет, как правило, говорит, что он долго и трудно для причины проблемы. Он будет также добавить, что он нашел источник на трансформаторный полюсе и что он считает, что причина является трансформатором. Когда следователь энергетической компании приступает к его расследованию, как и клиент, он находит, что самый высокий уровень находится на этом полюсе.
Тогда он тоже может решить проблему трансформатора. Трансформатор изменен, и проблема исчезла. Теперь вы можете задать очевидный вопрос: Если трансформатор не был источником, почему этот шум исчез? Фактическая причина может заключаться в том, что источником было только свободное оборудование. Аппаратура была затянута при замене трансформатора. Очевидно, что гораздо экономичнее только затягивать свободное оборудование и не менять трансформатор. Также имеется дополнительное оборудование, связанное с полюсом трансформатора.
Таким образом, если для электроприемников II и III категорий в ПУЭ допускаются значительные перерывы электропитания, определяемые включением резервного питания в ручном режиме и временем устранения неисправности, то относительно электроприемников I категории указано, что «перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания».
Помните, что полюс будет иметь ведомый проводник заземления, грозозащитный разрядник, часто пуховик и другое оборудование, которое может действовать как антенна и излучать шум. Это может вызвать высокий уровень шума, который обманывает исследователя, полагая, что он нашел структуру источника. Он не нашел источник шума, только лучшая антенна излучала его.
После того, как вы успешно разместили и отремонтировали источник, всегда проверяйте клиента, чтобы убедиться, что жалоба полностью решена. Возможно, вам потребуется проверить дополнительные источники. При необходимости повторите этот процесс до тех пор, пока все источники не будут исправлены.
ЭЛЕКТРОПИТАНИЕ СИСТЕМ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ
В общем случае ПУЭ предписывает определять категорию электроприемников в процессе проектирования системы электроснабжения. Своды правил СП 5.13130.2009 в п. 15.1 и СП 6.13130.2009 в п. 4.2 указывают, что «по степени обеспечения надежности электроснабжения электроприемники автоматических установок пожаротушения и систем пожарной сигнализации следует относить к I категории согласно Правилам устройства электроустановок, за исключением электродвигателей компрессора, насосов дренажного и подкачки пенообразователя, относящихся к III категории электроснабжения, а также случаев, указанных в 15.3, 15.4 (4.3, 4.4)». Действительно, в результате отключения электропитания систем пожарной сигнализации и пожаротушения создается реальная опасность для жизни людей и возможен значительный материальный ущерб.
Теперь давайте рассмотрим и выделим некоторые ключевые моменты, которые мы обсуждали в этом разделе. Используйте эту частоту при использовании этой антенны. . Давайте взглянем на некоторые инструменты профессионального класса, которые могут быть использованы в типичном арсенале шума.
Эту антенну можно легко установить на автомобиле с магнитной основой для этой цели. Хотя эта антенна не обладает направленными возможностями, вы можете использовать ее для контроля относительной силы сигнала при приближении к источнику. Эта антенна обеспечивает возможность определения направления источника шума. Поскольку он больше и должен быть повернут, это не антенна, которую можно легко установить на автомобиле. Однако его можно носить вручную. Такие антенны легко доступны у радиолюбителей. . Снайпер, установленный с помощью горячей палочки, является «незаменимым», если не сказать больше.
Далее в п. 15.2 указано, что «питание электроприемников следует осуществлять согласно ПУЭ с учетом требований 15.3, 15.4». В ПУЭ п. 1.2.10 дано определение независимого источника питания - это «источник питания, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его на другом или других источниках питания». По п. 1.2.19 ПУЭ, в качестве независимого источника питания для «электроприемников I категории могут быть использованы местные электростанции, электростанции энергосистем (в частности, шины генераторного напряжения), предназначенные для этих целей агрегаты бесперебойного питания, аккумуляторные батареи и т.п.» Своды правил СП 5.13130.2009, СП 6.13130.2009 также допускают осуществлять питание автоматических установок пожаротушения и систем пожарной сигнализации «от одного источника - от разных трансформаторов двухтрансформаторной подстанции или от двух близлежащих однотрансформаторных подстанций, подключенных к разным питающим линиям, проложенным по разным трассам, с устройством автоматического ввода резерва, как правило, на стороне низкого напряжения». На объектах III категории надежности электроснабжения, при наличии одного источника электропитания, «допускается использовать в качестве резервного источника питания электроаккумуляторные батареи или блоки бесперебойного питания, которые должны обеспечивать питание указанных электроприемников в дежурном режиме в течение 24 ч...», дальше требования расходятся: «плюс 1 ч» по СП 5.13130.2009, но «плюс 3 ч» по СП 6.13130.2009, «работы системы пожарной автоматики в тревожном режиме». Однако в обоих СП «допускается ограничение времени работы резервного источника в тревожном режиме до 1,3 времени выполнения задач системой пожарной автоматики». Таким образом, для выполнения требований ПУЭ по обеспечению питания I категории надежности на объектах III категории надежности необходимо использовать, минимум, два источника питания: основного сетевого и резервного аккумуляторного, с контролем работоспособности каждого источника, в том числе и в части достаточной емкости аккумуляторов, и с автоматическим включением резервного источника при нарушении питания от сетевого источника, как при отключении сети, так и при его неисправности.
Это один инструмент без замены. Его можно использовать для определения местонахождения всех источников электропитания, когда известна структура, на которой они расположены. Оборудование с минимальной или нулевой характеристикой определения направления дефекта.
В этом разделе мы рассмотрели много вопросов. Вы думали о ответе на поп-викторину в начале этого раздела? К настоящему моменту вы можете подумать, что знаете ответ. Не забудьте всегда сначала посетить клиента. Обязательно ознакомьтесь с симптомами перед обнаружением источников в поле, которые не могут быть связаны с жалобой.
Действующиее ранее НПБ 86-2000 «Источники электропитания постоянного тока средств противопожарной защиты. Общие технические требования. Методы испытаний» определяли требования только к источникам электропитания постоянного тока, и вопросы резервирования электропитания, практически, не рассматривались. Хотя отмечалось, что источник должен иметь индикаторы подключения к электрическим сетям, что он может иметь в своем составе аккумулятор и т.д. Не требовалось указывать время резервирования при работе от АКБ. Очевидно, подразумевалось, что вопросы резервирования должны решаться в процессе проектирования системы. Средняя наработка на отказ источника постоянного тока, по НПБ 86-2000, должна быть не менее 40000 ч, что составляет немногим более 4,5 лет, да и срок службы АКБ также обычно не превышает 4-5 лет. Таким образом, в течение срока эксплуатации порядка 10 лет можно рассчитывать на несколько отказов сетевого источника питания, АКБ или того и другого вместе.
Как мы обсуждали ранее, дуга возникает в воздушном зазоре, расположенном между двумя проводниками на полюсе или другом источнике на структуре. Материалы проводника могут быть деревянными, металлическими, грязными изоляторами - практически все, что может проводить электричество, и не обязательно является основным проводником. Дуги могут возникать по нескольким причинам, включая рыхлую технику, трещиноватый изолятор, слежение, коррозию между двумя кусками металла или прочную проволочную проволоку.
Как только источник шума находится, необходимо определить решение. Вопрос о том, «что именно нужно сделать», может потребовать некоторого уважения со стороны устранения неполадок. Очевидно, что линейная команда должна пойти на сайт и сделать какой-то ремонт. Но какой ремонт или замена? Это решение, как правило, основано на ряде факторов. Сколько полюсов требуют внимания? Это изолированная или широко распространенная проблема? Разве оборудование ухудшилось до такой степени, что его необходимо заменить?
Для примера рассмотрим работу источника бесперебойного питания, сертифицированного по НПБ 86-2000. Можно считать, что он запитан от двух независимых источников электроснабжения: сети ~220 В и аккумулятора, что допускается на объектах III категории надежности электроснабжения. Но при отказе самого источника требуется его замена с последующим ремонтом. Таким образом, надежность электроснабжения снижается, минимум, до II категории при наличии ЗИПа и дежурного персонала, допущенного к проведению ремонтных работ, или при выезде оперативной бригады в любое время суток и в любой день недели. В большинстве же случаев восстановление электропитания не произойдет и в течение суток (а с учетом выходных и в течение нескольких суток), т.е. реально надежность электроснабжения не соответствует даже III категории. Кроме того, по НПБ 86-2000, источник питания с аккумулятором должен формировать сигнал неисправности почему-то при минимальном значении напряжения аккумулятора, указанном в ТД на аккумулятор, т.е. когда период резервирования уже закончился и при отключении питания системы и так автоматически формируется сигнал неисправности на ПЦН.
Хорошее суждение имеет важное значение для эффективного и экономичного ремонта. Звуковые решения всегда помогут определить наилучший курс действий для начала лечения. Простая работа по затягиванию свободного оборудования и замены оборудования должна быть тщательно рассмотрена при изучении возможных вариантов.
Одним из популярных вариантов простого исправления является смазочный состав. Смазка применяется к нарушающемуся разрыву, чтобы свести его к минимуму. Смазка может быть только временным исправлением. Если подходящий продукт не был правильно нанесен на нарушающий зазор, он может в конечном итоге уменьшаться в элементах или вымываться дождем. Затем проблема может повториться. Однако в любом случае смазка может быть временным решением до тех пор, пока не будет начато долгосрочное решение.
ИСТОЧНИКИ I КАТЕГОРИИ НАДЕЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ
Новый ГОСТ Р 53325-2009 вводит понятие «источник I категории надежности электроснабжения средств противопожарной защиты», определению которого посвящен целый 5 раздел. Естественно предположить, что данные источники I категории надежности электроснабжения должны обеспечивать надежность электроснабжения I категории и их можно использовать для питания электроприемников I категории, в том числе и средств противопожарной защиты. В требованиях указано, что эти источники должны запитываться «минимум от двух независимых источников электроснабжения (основного и резервного (резервных))» и что они «должны обеспечивать бесперебойное электропитание средств противопожарной защиты при неисправности основного или резервного (резервных) источников электроснабжения». Однако в ГОСТ Р 53325-2009 ничего не сказано о его собственной надежности, указано только, что он «должен быть рассчитан на круглосуточную непрерывную работу», «должен быть восстанавливаемым и обслуживаемым изделием» и что его средний срок службы «должен быть не менее 10 лет». Требуемое минимальное значение средней наработки на отказ источника I категории надежности электроснабжения отсутствует.
Долгосрочный ремонт устраняет разрыв, заменяя нарушающую часть, затягивая оборудование или чистя для предотвращения слежения. Замораживание и оттаивание могут привести к ослаблению оборудования, особенно в более холодных климатах. Винтовые пружинные шайбы, добавленные к болтам, могут поглощать расширение и сокращение деревянных столбов и поддерживать аппаратное натяжение, чтобы предотвратить образование зазоров.
В некоторых случаях может быть лучше заменить изолятор современной связкой полимерного блока вместо повторного связывания старого. Новая конструкция не требует провода. Это также исключает возможность повторения проблемы в дополнение к второму и дорогостоящему визиту линейного экипажа. Линейный экипаж и грузовик являются, безусловно, самой дорогой частью ремонта электросети. В большинстве случаев стоимость запасных частей составляет лишь небольшую часть от общих расходов. Кроме того, рабочие места, написанные в качестве замены капитала, могут взиматься с платы за коммунальные услуги.
Однако, несмотря на использование в названии источников словосочетания «I категории надежности электроснабжения», сами средства противопожарной защиты остаются электроприемниками I категории и должны обеспечиваться электропитанием без перебоев, а не только источник питания. Включение источника питания I категории надежности электроснабжения между независимыми источниками электроснабжения и средствами противопожарной защиты не должно снижать категорию их электроснабжения.
В настоящее время большинство бюджетов на техническое обслуживание ограничены, поэтому любой шанс извлечь выгоду из проекта и модернизировать завод является экономическим преимуществом. Новые продукты и материалы для линейного строительства постоянно развиваются в отрасли. Например, полимерная конструкция различных типов верхних изоляторов, тупиков и плавленных вырезов обеспечивает более высокий базовый уровень изоляции, более легкий вес и менее подвержен трещинам напряжения. Вицевые верхние полимерные изоляторы намного превосходят проволочные стяжки, которые могут возникать при разрыве, особенно в случаях, связанных с покрытием из полипропилена.
По ГОСТ Р 53325-2009, в источнике I категории надежности электроснабжения сохранено требование автоматического формирования сигнала неисправности при минимальном значении напряжения аккумулятора, но добавлено требование «обеспечения возможности передачи информации во внешние цепи об отсутствии выходного напряжения и входного напряжения электроснабжения по любому входу», что позволит предпринять своевременные действия при переходе на резервное питание, а не когда вся система будет обесточена. Кроме того, должны быть предусмотрены оптические индикаторы «наличия (в пределах нормы) основного и резервного или резервных питаний (раздельно по каждому вводу электроснабжения) и наличия выходного напряжения».
Самый рентабельный ремонт - это единственный ремонт, выполненный только один раз. Правильное решение в первый раз не только помогает поддерживать удовлетворенность клиентов, но и имеет важное значение для решения экономических проблем. Замена и ремонт оборудования для защиты часто зависит от баланса между уровнем сложности ремонта и экономическим обоснованием его удельных затрат. Лучшая альтернатива может стать полной заменой старого, устаревшего или поврежденного оборудования.
Процесс работы с клиентом
После того, как вы проверили проблему, скорее всего, на сетевом шуме, и что она не исходит от источника, находящегося внутри дома, генерирует любые документы, необходимые для документирования и отслеживания работы, выполненной по жалобе клиента. дипломатия во многих из этих случаев не может быть преувеличена. Предостерегайте, чтобы клиент никогда не пытался подняться или ударить по полюсам полезности или прикоснуться или потянуть за провода парня, пытаясь помочь найти шум.
В технической документации наряду с номинальным значением выходного напряжения и его допустимым отклонением и другими характеристиками должен быть указан ток, потребляемый источником от основного и резервного или резервных источников электроснабжения при максимальном токе в выходной цепи питания и при отсутствии нагрузки, оценить КПД источника и рассеиваемую мощность при различных режимах работы.
Как вы уже могли подозревать, лучший подход к решению этих типов проблем требует четко определенного процесса. Например, важно поддерживать точный журнал. Обязательно запишите любые «номера справки», которые могут быть назначены на жалобу, а также имена, даты и краткое описание каждого разговора с вами.
Электрическая утилита отвечает за исправление только того шума, создаваемого оборудованием и оборудованием, которыми он фактически владеет. В тех случаях, когда пользователь утилиты использует устройство или устройство, которое генерирует шум, оператор устройства отвечает за его установку, даже если шум выполняется и излучается силовыми линиями энергетической компании.
Однако даже при выполнении всех требований ГОСТ Р 53325-2009 в источнике питания I категории надежности электроснабжения возможно значительное снижение емкости АКБ в процессе эксплуатации и допускается отключение питания от АКБ при неисправности сетевого источника, что исключает резервирование до замены источника питания. При возникновении неисправности в сетевом источнике питания I категории надежности электроснабжения должно обеспечиваться электропитание системы от аккумулятора, так же как при отключении одного из источников электроснабжения, чтобы не происходило снижение надежности электропитания. С другой стороны, если не контролируется система заряда, емкость АКБ и степень ее снижения в процессе эксплуатации, как работоспособность второго независимого источника, велика вероятность отсутствия требуемого времени резервирования при отключении основного электропитания.
Возвращаясь к требованиям ПУЭ в части надежности электроснабжения I категории автоматических установок пожаротушения и систем пожарной сигнализации, «перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб...», они «должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания.», а не от одного источника питания неопределенной надежности с аккумулятором неизвестной емкости. Таким образом, возникает парадоксальная ситуация, когда источник «I» категории надежности электроснабжения средств противопожарной защиты по ГОСТ Р 53325-2009 не обеспечивает надежность электроснабжения «I» категории по ПУЭ. В данном случае можно воспользоваться известными способами повышения надежности устройств, например, для повышения надежности электропитания можно использовать два источника питания в режиме горячего резерва. Конечно, и противопожарные системы должны иметь технические возможности подключения нескольких независимых источников питания для реализации надежности электропитания I категории. То есть иметь соответствующие входы, что уже осуществляется на практике. Например, приборы приемно-контрольные охранно-пожарные «Сигнал-20П» и «Си-гнал-20П SMD» имеют по два входа питания 12/24 В, которые позволяют подключить два независимых источника питания (рис. 1), один из которых скромно отмечен как «необязательный». Таким образом обеспечивается резервирование самих источников, причем возможно без нарушения работоспособности системы отключить и заменить неисправный источник питания, заменить аккумуляторы и т.д. Конечно, для реализации всех функций в систему должны быть заведены выходы сигналов «Неисправность» от каждого источника, не показанные на схеме.
Вводы питания развязаны диодами (рис. 2), и под нагрузкой всегда находится источник питания с более высоким выходным напряжением. Таким образом обеспечивается резервирование источников в любом режиме работы, при отключении сетевого питания время резервирования будет определяться суммарной емкостью аккумуляторов обоих источников питания, т.е. обеспечивается и резервирование АКБ. Конечно, возможно использование и других способов повышения надежности электропитания.
Несомненно, положительная сторона новых нормативных документов, выпущенных в соответствии с Техническим регламентом о требованиях пожарной безопасности, заключается в том, что еще раз подчеркнуты жизненная важность противопожарных систем и высокая надежность их питания. Значительно расширился класс источников питания средств противопожарной защиты, повысились требования, предъявляемые к ним, и т. д. Однако не следует забывать, что требование относить электроприемники автоматических установок пожаротушения и систем пожарной сигнализации к I категории степени обеспечения надежности электроснабжения согласно Правилам устройства электроустановок содержалось еще во всем хорошо известных НПБ 88-2001 и НПБ 88-2001*, а источники питания успешно сертифицировались по НПБ 86-2000.
Рис. 1. Схема подключения двух источников питания к ППКОП «Сигнал-20П», «Сигнал-20П SMD»

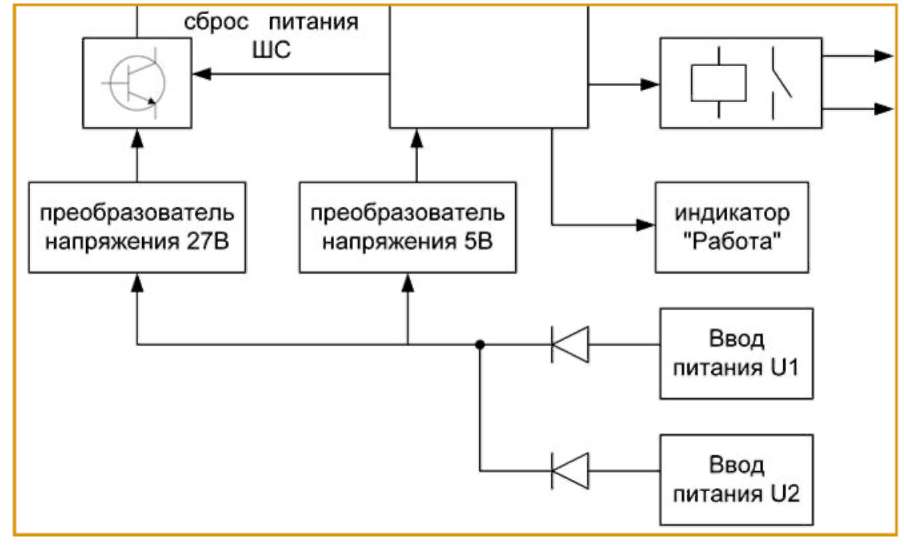

Рис. 2. Развязка двух вводов источников питания при помощи диодов
ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК (7 изд.)
Утверждены приказом Министра энергетики россии от 8 июля 2002 г. №204
Раздел 1. ОБЩИЕ ПРАВИЛА
Глава 1.2. Электроснабжение и электрические
сети
Область применения. Определения
1.2.1. Настоящая глава Правил распространяется на все системы электроснабжения.
Системы электроснабжения подземных, тяговых и других специальных установок, кро-ме требований настоящей главы, должны соответствовать также требованиям специальных правил.
1.2.2. Энергетическая система (энергосистема) - совокупность электростанций, электрических и тепловых сетей, соединенных между собой и связанных общностью режимов в непрерывном процессе производства, преобразования, передачи и распределения электрической и тепловой энергии при общем управлении этим режимом.
1.2.3. Электрическая часть энергосистемы - совокупность электроустановок электрических станций и электрических сетей энергосистемы.
1.2.4. Электроэнергетическая система - электрическая часть энергосистемы и питающиеся от нее приемники электрической энергии, объединенные общностью про-цесса производства, передачи, распределения и потребления электрической энергии.
1.2.5. Электроснабжение - обеспечение потребителей электрической энергией.
Система электроснабжения - совокупность электроустановок, предназна-ченных для обеспечения потребителей электрической энергией.
Централизованное электроснабжение - электроснабжение потребителей электрической энергии от энергосистемы.
1.2.6. Электрическая сеть - совокупность электроустановок для передачи и распределения электрической энергии, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определенной территории.
1.2.7. Приемник электрической энергии (электроприемник) - аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.
1.2.8. Потребитель электрической энергии - электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.
1.2.9. Нормальный режим потребителя электрической энергии - режим, при котором обеспечиваются заданные значения параметров его работы.
Послеаварийный режим - режим, в котором находится потребитель электрической энергии в результате нарушения в системе его электроснабжения до установления нормального режима после локализации отказа.
1.2.10. Независимый источник питания - источник питания, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его на другом или других источниках питания.
К числу независимых источников питания относятся две секции или системы шин одной или двух электростанций и подстанций при одновременном соблюдении следующих двух условий:
1) каждая из секций или систем шин в свою очередь имеет питание от независимого источника питания;
2) секции (системы) шин не связаны между собой или имеют связь, автоматически отключающуюся при нарушении нормальной работы одной из секций (систем) шин.
1.2.11. При проектировании систем электроснабжения и реконструкции электроустановок должны рассматриваться следующие вопросы:
1) перспектива развития энергосистем и систем электроснабжения с учетом рационального сочетания вновь сооружаемых электрических сетей с действующими и вновь сооружаемыми сетями других классов напряжения;
2) обеспечение комплексного централизованного электроснабжения всех потребителей электрической энергии, расположенных в зоне действия электрических сетей, независимо от их принадлежности;
3) ограничение токов КЗ предельными уровнями, определяемыми на перспективу;
4) снижение потерь электрической энергии;
5) соответствие принимаемых решений условиям охраны окружающей среды.
При этом должны рассматриваться в комплексе внешнее и внутреннее электроснабжение с учетом возможностей и целесообразности технологического резервирования.
При решении вопросов резервирования следует учитывать перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.
1.2.12. При решении вопросов развития систем электроснабжения следует учитывать ремонтные, аварийные и послеаварийные режимы.
1.2.13. При выборе независимых взаимно резервирующих источников питания, являющихся объектами энергосистемы, следует учитывать вероятность одновременного зависимого кратковременного снижения или полного исчезновения напряжения на время действия релейной защиты и автоматики при повреждениях в электрической части энергосистемы, а также одновременного длительного исчезновения напряжения на этих источниках питания при тяжелых системных авариях.
1.2.14. Требования 1.2.11-1.2.13 должны быть учтены на всех этапах развития энергосистем и систем электроснабжения.
1.2.15. Проектирование электрических сетей должно осуществляться с учетом вида их обслуживания (постоянное дежурство, дежурство на дому, выездные бригады и др.).
1.2.16. Работа электрических сетей напряжением 2-35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.
Компенсация емкостного тока замыкания на землю должна применяться при значениях этого тока в нормальных режимах:
в сетях напряжением 3-20 кВ, имеющих железобетонные и металлические опоры на воздушных линиях электропередачи, и во всех сетях напряжением 35 кВ - не более 10 А;
в сетях, не имеющих железобетонных и металлических опор на воздушных линиях электропередачи:
1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.
Электроприемники первой категории - электроприемники, перерыв электроснабжения которых может повлечь за собой: опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.
Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.
Электроприемники второй категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.
Электроприемники третьей категории - все остальные электроприемники, не подпадающие под определения первой и второй категорий.
1.2.19. Электроприемники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.
Для электроснабжения особой группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания.
В качестве третьего независимого источника питания для особой группы электроприемников и в качестве второго независимого источника питания для остальных электроприемников первой категории могут быть использованы местные электростанции, электростанции энергосистем (в частности, шины генераторного напряжения), предназначенные для этих целей агрегаты бесперебойного питания, аккумуляторные батареи и т.п.
Если резервированием электроснабжения нельзя обеспечить непрерывность технологического процесса или если резервирование электроснабжения экономически нецелесообразно, должно быть осуществлено технологическое резервирование, например, путем установки взаимно резервирующих технологических агрегатов, специальных устройств безаварийного останова технологического процесса, действующих при нарушении электроснабжения.
Электроснабжение электроприемников первой категории с особо сложным непрерывным технологическим процессом, требующим длительного времени на восстановление нормального режима, при наличии технико-экономических обоснований рекомендуется осуществлять от двух независимых взаимно резервирующих источников питания, к которым предъявляются дополнительные требования, определяемые особенностями технологического процесса.
1.2.20. Электроприемники второй категории В нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания.
Для электроприемников второй категории при нарушении электроснабжения от одного из источников питания допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.
1.2.21. Для электроприемников третьей категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток.
Уровни и регулирование напряжения, компенсация реактивной мощности
1.2.22. Для электрических сетей следует предусматривать технические мероприятия по обеспечению качества электрической энергии в соответствии с требованиями ГОСТ 13109.
1.2.23. Устройства регулирования напряжения должны обеспечивать поддержание напряжения на шинах напряжением 3-20 КB электростанций и подстанций, к которым присоединены распределительные сети, в пределах не ниже 105 % номинального в период наибольших нагрузок и не выше 100 % номинального в период наименьших нагрузок этих сетей. Отклонения от указанных уровней напряжения должны быть обоснованы.
1.2.24. Выбор и размещение устройств компенсации реактивной мощности в электрических сетях производятся исходя из необходимости обеспечения требуемой пропускной способности сети в нормальных и послеаварийных режимах при поддержании необходимых уровней напряжения и запасов устойчивости.
