Технологии строительства: виды наполнения фахверка. Фахверки - что это такое? Фасад, отделка и проект дома в стиле фахверк Фахверковые дома строительство

Каркасно-щитовые здания и сооружения относятся ко II группе капитальности жилья. В первую очередь, к ней относятся фахверковые дома.

Как самостоятельный стиль строительства домов фахверк возник в Германии в XV веке. Слово «фахверк» переводится с немецкого как панельное (щитовое) сооружение (Fach - панель, Werk – сооружение). Фахверковые конструкции применялись для строительства в самых различных областях. На каркасе из дерева были построены дома, склады, больницы, ратуши и даже маленькие церкви. Деревянные конструкции выполняют как каркасную, так и декоративную функцию. Сегодня фахверковые дома на Западе возвращаются в современную жизнь из-за большой площади остекления.

Фахверковые дома в центре Европы придавали средневековому городу своеобразие, но были достаточно суровы по условиям бытового комфорта. В силу того, что ограждающие конструкции этих сооружений обладали высокой теплопроводностью (в большинстве случаев их толщина не превышала 14-16 см ), устройство на обширных неотапливаемых чердаках жилых помещений для прислуги — сокращало теплопотери через покрытие. При многочисленных конструктивных недостатках, считаясь холодными даже для мягких зим Голландии, эти дома, тем не менее, стали неотъемлемым элементом местного колорита. Кроме того, каркасное жилище давало возможность в краткие сроки при минимальных вложениях решить острейшую жилищную проблему. Однако даже неплохо сохранившиеся здания исторической зоны городов Западной Европы имеют многочисленные разрушения и трещины по южным фасадам, поскольку именно здесь в первую очередь проявляются последствия неравномерного перегрева.

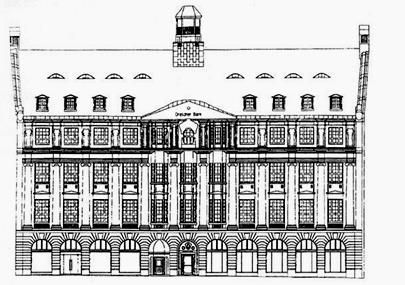

Реконструкция старых фахверковых зданий за рубежом сопровождается восстановлением репринтных изданий начала 18-19 веков по строительству фахверковых домов, начиная с изучения наиболее важных с точки зрения реконструкции узлов. Богатейший даже в краеведческом отношении материал был собран в Лейпциге и других городах, пострадавших во время войны.

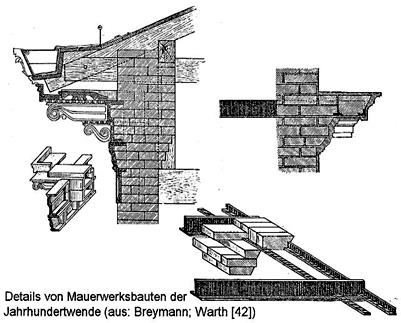

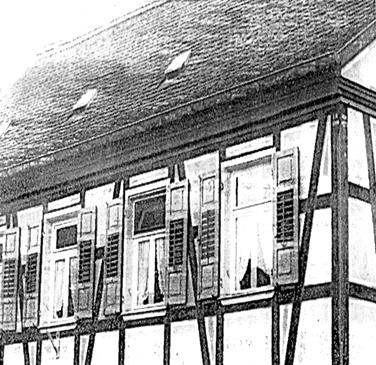

Решения карнизных узлов до сих пор вызывают много затруднений. Весной в наших городах повсеместно можно наблюдать намокшие стены именно в подкарнизной части с многочисленными трещинками от углов здания. Классические решения карниза всегда сохраняют свою актуальность.

Ограждающие конструкции фахверкового дома представляют собой двойную систему перекрещивающихся деревянных балок, пространство между ними заполнялось грубо обоженными глиняными блоками, многие из которых к моменту реконструкции плохо сохранились. При наличие местных материалов вместо глиняных фрагментов использовался песчаник и т.п. материалы, не обладающие достаточной долговечностью. Фрагменты деревянной обрешетки во многих местах подгнили, разрушились и требовали замены.

Фахверковая конструкция состоит из деревянного каркаса и наполнителя — глины или кирпичей, которыми заполняют промежутки между брусьями. Конструктивные элементы в ней выполняют одновременно и декоративную функцию. Деревянные брусья, видимые снаружи, дают зрителю четкое представление о структуре здания, поэтому необходимость в таких стандартных элементах классической архитектуры, как карнизы, фризы или пилястры, отпадает.

Но у деревянных фахверковых построек был серьезный недостаток: уязвимость при пожаре (хотя дубовая древесина относительно устойчива к воздействию высоких температур). Кроме того, древесина в контакте с наполнителем подвергалась усиленному гниению и биологическому повреждению.

Городские власти нередко принимали противопожарные меры, запрещая настилать крыши из соломы или возводя толстые каменные брандмауэры (как, например, в Оснабрюкке).

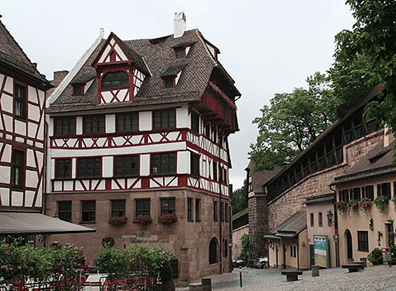

В городах поощрялась замена деревянных фасадов каменными, как в Нюрнберге. Этот процесс начался, по-видимому, раньше, чем предполагают многие исследователи. К примеру, дом 12 по Обере Кремергассе в Нюрнберге обзавелся каменным фасадом не позднее 1398 года. Впрочем, на внешнем виде здания это почти не отразилось, за исключением конфигурации окон.

Первоначально они были сгруппированы по три, и среднее окно в каждой тройке располагалось несколько выше боковых (такая схема размещения окон была распространена во всей Верхней Германии и Швейцарии). Соседние здания с деревянным каркасом на каменных цоколях (дома 16 и 18 по Унтере Кремергассе) датируются уже более поздним периодом, 1452 — 1560 годами.

Материалы, шедшие на строительство здания, не всегда определялись зажиточностью горожанина-заказчика. Качество некоторых фахверковых построек, возведенных по заказам могущественных гильдий или богатых патрициев, было исключительно высоким. Типичное гильдейское здание периода около 1480 года — гильдия «Братство Михаэля» — стоит на рыночной площади «деревянного» города Фрицлара. От соседних жилых домов его явно отличают расположенный на первом этаже зал, в который ведут две аркады со стрельчатыми арками, и эркер, охватывающий три этажа — со второго по четвертый. На уровне крыши этот эркер преображается в восьмигранную башню со шпилем. Столь узкая постройка — результат законодательных ограничений, связанных с планировкой города: под дома с выходившими на улицу фасадами, отводились маленькие участки. Конструкция этого здания гильдии восходит к франконской традиции деревянного зодчества, распространенной в Центральной и Западной Германии.

В Эхингене (Швабия) сохранилось до наших дней новое здание больницы Святого Духа, выстроенное в характерной алеманнской традиции фахверков, которая господствовала во всех юго-западных немецких землях. Ее отличительными чертами, в частности, являются маленькие окна, втиснутые в узкие пространства между перемычками, и большие расстояния между стойками рамы. Эти стойки вместе с распорками образуют различные геометрические фигуры, которым давали антропоморфные имена. На первом этаже этой больницы располагалась богадельня, на втором и третьем — комнаты так называемых «ученых» и слуг. Кухня первоначально также помещалась на третьем этаже.

Дом на Кнохенхауэрштрассе в Брауншвейге может служить образцом фахверка, типичного для Нижней Саксонии (хотя такой тип деревянных конструкций встречается и по всей Северной Германии). Правда, от старинного здания сохранились лишь фрагменты, но и они отчетливо демонстрируют характерные черты этого типа: все брусья расположены под прямым углом друг к другу, верхние этажи выдаются далеко вперед, стойки рамы разделены узкими интервалами, и, наконец, ряды близко помещенных друг к другу окон образуют так называемый «фонарь». Подоконники, украшенные резьбой, винтовым фризом, надписями и типичными позднеготическими орнаментами предвосхищают пышную декоративную резьбу 16 столетия.

В 1480 году в Нойштадте близ Марбурга была воздвигнута башня Юнкер-Ганзен — круглое укрепленное здание смешанной конструкции, в которой камень сочетался с деревянным каркасом. Эта башня служила для защиты замка и небольшой деревушки. В архитектурном отношении она представляет собой нечто среднее между донжоном замка и бастионом крепостной стены.

В Германии уже больше десяти лет существуют особенные экскурсии — «Фахверковая улица».

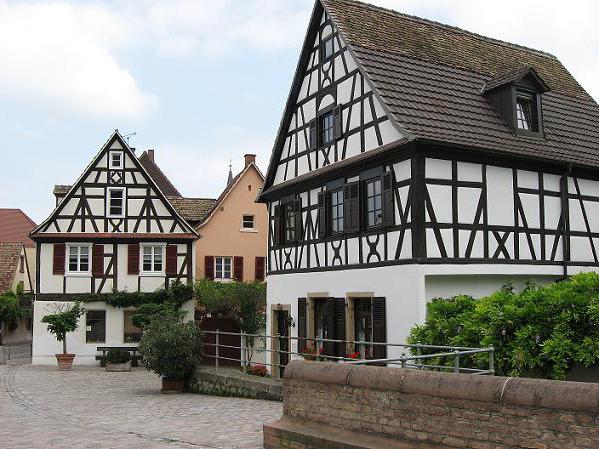

Фахверковые дома встречаются и во Франции, Великобритании, Австрии, Бельгии, Голландии, Скандинавских странах, но особенно ими известна Германия.

В современной Германии насчитывается около двух миллионов фахверковых зданий. Но, конечно же, экскурсионный маршрут не охватывает их все. Первая часть немецкой «фахверковой улицы» была проложена от Везербергланда до Фогельсберга еще в 1990 году. А теперь «Фахверковая улица» охватывает более чем 2,6 тыс. километров и проходит более чем через 100 городов в разных федеральных землях.

Сегодня существует девять маршрутов по дорогам и городкам, которые представляют собой памятники семисот- и даже тысячелетней истории страны (строительство по этой технологии началось очень давно, но пик пришелся на XVI век). Самые древние из еще сохранившихся фахверковых домов стоят, в частности, в Эсслингене. Зданиям этого города около 750 лет. Самые старые дома Лимбурге-на-Лане построены в 1289 году (однако существуют в Германии и более старые здания этого типа).

«Фахверковый дом» — это дом, построенный по определенной модели: жесткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), на который опиралась кровля. Балки делали чаще всего из долговечного и прочного дуба. Верхние этажи иногда строили из сосны или ели. Потрясающе, но и сегодня, спустя несколько веков, можно иногда заметить на балках римские цифры — ими еще на земле, до сборки каркаса, строители маркировали место каждой балки в общей конструкции.

В целях экономии из камня строили только цоколи. Люди позажиточнее позволяли себе в двух — трехэтажных домах строить из камня весь первый этаж.

Пространство между элементами каркаса строители заполняли смешанными с глиной камышом, ветками, щепами, соломой и разным строительным мусором (а в Англии для тепла добавляли еще и овечью шерсть). Таким образом, при строительстве экономилась древесина,
а кроме того, заполненные «щели» позволяли дому дышать — в нем не было ни особенно жарко летом, ни холодно зимой. Позднее пространство стали заполнять кирпичом, и часто тоже выкладывали его красивым орнаментом.

Полученные панели штукатурились, а сам каркас обычно оставлялся на виду. Фахверки и сегодня бросаются в глаза своими четко друг от друга отделенными темными и белыми элементами. Богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Особенно эти архитектурные изыски стали популярны в конце XVI — начале XVII века.

У фахверковых строений есть собственная терминология, используемая веками. В основном, она указывает на особенности расположения балок в постройках. Так, форма перекрещивания, похожая на латинскую букву «х», называется «Андреевский крест» (по имени апостола Андрея, распятого на таком кресте). На основе «Андреевского креста» появился более богатый орнаментальный мотив, похожий на русскую букву «ж». Он стал символом огня и одновременно защиты от огня. Другая форма называется «Человек», или «Дикий человек». В ней боковые косо расположенные отрезки балок пересекаются на треть или в середине высоты несущей вертикальной балки. Конструкция, в которой косые отрезки балок не пересекаются, называется «Швабская женщина».

На угловых балках стен часто можно видеть орнаментальные завитки, похожие на букву S. Они служили оберегами от молний. Устрашающие маски по углам домов тоже «охрана». Розетки были символами солнца и, считалось, приносили плодородие и изобилие.

Фахверковые дома в Европе различают как по стилю, так и по национальным особенностям. Например, у британских и французских фахверков подчеркнуто вертикально-полосатый вид, а у немецких существует несколько вариантов, но с одной общей тенденцией к оригинальному орнаменту на фасаде.

На фахверки влияли модные архитектурные течения: готика, барокко, ренессанс. Фасады фахверков, построенных в ренессансный период, украшены декоративными элементами, типичными для того стиля: розетками, раковинами, акантовыми листьями, венками, гирляндами, вазами с цветами, маскаронами и др.

От барокко у фахверков — аллегорические фигуры и высокие фронтоны с мощными завитками по краям. Часто на углу здания или на консоли, поддерживающей эркер, появлялись фигуры бюргеров или персонажей из Священной истории.

Особенной частью декора стали даты, гербы и целые доски с надписями, расположенные на фасадах. На них указывалось, кому принадлежит дом, к какому ремесленному цеху относится домовладелец или чем он профессионально занимается. А иногда дополнительно что-то писали на фасаде: пожелания благополучия, различные нравоучительные изречения. Собственно, это прообраз нашей сегодняшней нумерации домов.

Фахверки стали выходить из моды в середине XVIII века. Более состоятельным горожанам хотелось использовать современные инженерные коммуникации, а они не слишком сочетались с фахверковой конструкцией. И только в XX веке ностальгия по старине заставила инженеров придумать способы соединить современное и старинное строительство: так во многих городках, и даже в крупном Франкфурте появились реконструированные фахверки. В них оставили внешние стены, а «начинку» полностью заменили на современную.

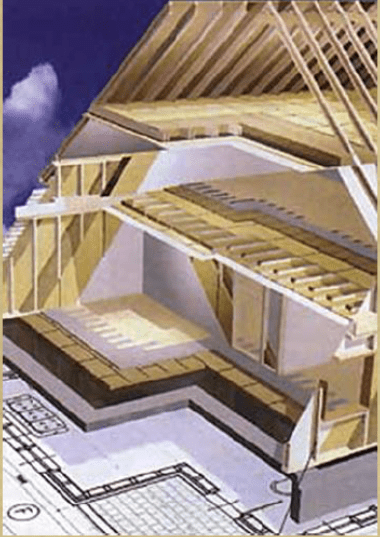

Строительство каркасных домов на сегодня является главным направлением в строительстве. Фундамент каркасного строения чаще всего делают по столбчато-ленточному типу. На фундаменте устанавливают деревянный каркас, который собирается по принципу сот с шагом 5-6 сантиметров. Каркас выполняется из бруса, произведённого из хвойной древесины, высушенной до 15% влажности.

Предварительно дерево обрабатывается пропитками от поражения насекомыми, гниения, возгорания, а также антисептиками. После установки несущей конструкции с внешней стороны его обшивают влагостойкой плитой, а внутри стену наполняют разными огнестойкими утеплителями. Чтобы ветер и влага не разрушали ваш каркас, с обеих сторон он обшивается паропроницаемой мембраной, т.е. каркасный дом — «дышащий» дом.

Внутри, после установки мембраны каркас обшивают гипсокартоном. После этого производится разводка сетей и коммуникаций, также закрывающихся гипсокартоном. В результате получается стена толщиной в 20 см, при этом в стены спрятаны все коммуникации.

Плюс каркасного дома заключается в том, что отделку жилого помещения можно делать сразу же после строительных работ. То есть, от идеи создания дома до заселения пройдет не более 3-4 месяцев.

Считается, что, эти дома очень экономичны благодаря более тонким, по сравнению с домами из бревен или бруса, стенам. Если в соответствии с климатическими особенностями России внешние стены бревенчатого дома должны быть не менее 20 см, то для каркасного дома вполне достаточно и 15 см. Однако при этом следует помнить, что долговечность деревянного дома – 50 лет, а каркасно-щитового – 30.

Благодаря эффективному сочетанию дерева, утепляющих и изоляционных материалов, возможно построить каркасный дом, подходящий практически для любой климатической зоны. Именно универсальность этой технологии, возможность разработки проекта под каждый индивидуальный заказ и сделали строительство каркасных домов столь привлекательным на сегодняшний день.

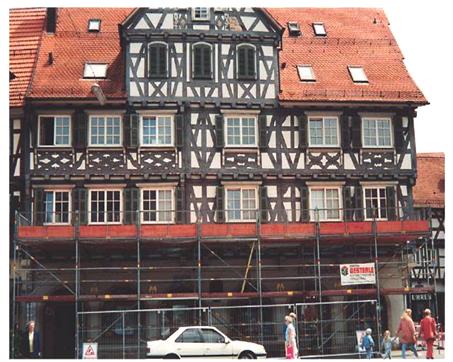

Из-за низкой долговечности, реконструкция фахверковых домов ведется и сегодня. Но теперь к ней подходят более смело, что позволяет огромный накопленный опыт.

Закрытое полиэтиленом старое покрытие перестраивается под дополнительный этаж, над ним надстраивается мансардный этаж, точно повторяя контуры старой крыши. И, хотя в Европе практически не осталось собственного конструкционного леса, все работы ведутся с использованием деревянных несущих конструкций, поскольку их незначительный вес не догружает существующий фундамент.

В Западной Европе, когда при реконструкции исторических фахверковых зданий полностью сохраняется внешний облик сооружения, — несущие конструкции и устройство тепловой санации сооружения производится только изнутри здания, за счет сокращения внутренней полезной площади.

После санации деревянных конструкций фахверка внутри здания возводилась стенка толщиной 24 см, чаще всего из пористого пустотелого кирпича с таким расчетом, чтобы между нею и фахверковой стеной возник зазор в 12 см: 8 см — для укладки теплоизоляционного материала, а 4 см – для вентиляции фахверковой стены.

Вследствие проведенных мероприятий толщина наружных стен, как правило, вырастает до 56 см , что сокращает жилое пространство. В этом случае встает вопрос о заселении чердаков. Для этого требуется заменить не рассчитанные на возросшую постоянную нагрузку деревянные балки перекрытия, которые к тому времени во многих сооружениях полностью вырабатывают свой срок эксплуатации. Вдобавок при реконструкции фахверковых домов производится устройство современных санузлов, в том числе, и в мансардных этажах.

При решении возникших проблем европейские строители пошли по самому сложному для себя пути, выполнив проекты и проведя все работы в наиболее щадящем для старинных зданий режиме. Внутренняя стенка выполняется фахверковой, с точным соблюдением той системы перевязки, которую имели наружные стены, поэтому замена балок перекрытия не вызывает затруднений, так как новые балки опираются на фахверк внутренней стены, имевшей более высокую несущую способность.

Необходимость сохранения старинного облика усложняет и наружную отделку. Снаружи дома оштукатуриваются в три слоя, причем каждый слой до накладки следующего должен был полностью просохнуть. Количество цементного вяжущего сокращается от внутреннего слоя к наружному. Поверх накладывается минеральная фасадная краска. Швы у подновленного деревянного фахверка не только тщательно сохраняются, но и заглубляются, а сохранившиеся детали наружных глиняных стен остаются в первозданном виде.

Поскольку основные теплопотери в здании происходят через окна, оконных проемов в таких сооружениях было немного, выполнялись они небольшими, поскольку их вписывали между балками фахверка.

Поэтому внутренние помещения были недостаточно инсолированы. При устройстве новых оконных проемов при реконструкции старались не задевать существующую фахверковую систему. К чердаку шаг фахверка в торцах сооружения еще более сокращался, устройство окон могло полностью изменить архитектурный облик сооружения. В конце 40-х годов ХХ столетия возникают первые модели наклонных мансардных окон шведского производства. При реконструкции исторических зданий им было отдано предпочтение, в первую очередь, потому, что они практически не изменяли сложившийся облик здания , сливаясь со скатной кровлей. И только в период эксплуатации было выяснено, что мансардные окна пропускают на 40% больше света, чем обычные.

Реконструкция фахверковых домов 49 г. и конца 80-х годов уходящего века. Первые мансардные окна выполнялись глухими, без возможности открывания

После реконструкции и обновления жилого фонда исторической застройки отношение к мансардам изменилось. С устройством водопровода, лифта, электрической проводки мансарды приобрели статус элитного жилья. Современные коммуникации не только приравняли мансардный этаж к любому другому, но даже сделали его более предпочтительным по уровню комфорта.

Возведение домов по данной технологии заключается в сооружении монолитного фундамента, с заранее рассчитанной глубиной, в зависимости от существующих климатических условий.

Далее сооружаются стены, например из древесного клееного бруса, который следует покрыть антисептическими средствами, а затем, после постройки самого каркаса – лаком, защищающим от воздействий внешней среды.

В качестве строительного материала преимущественно применяют хвойные породы. Фахверковые дома имеют несущий жесткий каркас из вертикально размещенных стоек, балок положенных горизонтально и по диагонали расположенных раскосов, которые и составляют особенность всей конструкции.

Пустое пространство, находящееся между стенами подобных домов должно быть заполнено различными стройматериалами, а жесткость постройка получит благодаря этим же раскосам. Скрепление деталей конструкции будет влиять на повышение уровня прочности каркаса.

Для возведения дома по фахверковой технологии может быть подобран любой земельный участок. При постройке здания фахверкового типа появляется возможность воплотить в реальность абсолютно любые архитектурные замыслы и фантазии.

Наверное, многие любители путешествий обращали внимание в Западной Европе на очаровательные сказочные домики. Они сами являются яркой достопримечательностью. Сегодня такие дома начинают строить и в России, Америке, Австралии. И все-таки самым привычным для них местом является Германия. Конечно, многие наши читатели уже догадались, что речь пойдет о домах фахверк. Что это такое? Давайте разбираться.

Изучаем фахверк

Это особая строительная конструкция определенного типа. Другими словами, это жесткий каркас из бруса, который образован системой горизонтальных, диагональных, вертикальных элементов - стоек, балок, раскосов. Промежутки заполняются утепляющим материалом. Вначале использовались глина, камень, саман. Сегодня дома в стиле фахверк строят с применением современных утеплителей, сэндвич-панелей. Выбор таких материалов в наши дни огромен, поэтому он зависит от предпочтений заказчика и его финансовых возможностей. Теперь вы понимаете, что такое фахверк. Давайте разберемся, где и как он используется.

Фасад дома в стиле фахверк в старые времена был различным - его оставляли в первозданном виде, потом стали обкладывать здание кирпичом и штукатурить. Самые зажиточные хозяева обшивали его деревянными панелями.

Сегодня фасад дома в стиле фахверк может быть оформлен более разнообразно. Нередко стены обшивают а уж затем отделывают в соответствии с пожеланиями хозяев - обшивают кирпичом или натуральным камнем, вагонкой или самыми различными панелями. Существует лишь одна неизменная особенность: фахверк - это конструкция, в которой каркас виден снаружи. Когда дом штукатурят и окрашивают, каркас остается неприкосновенным. Весь смысл этого стиля заключается в том, что стойки, балки, ригели и раскосы оригинально делят стены здания, придавая тем самым ему особую привлекательность.

Как правило, дом, выполненный в стиле фахверк, имеет двускатную, реже Сегодня многие дизайнеры утверждают, что фахверк - это архитектурный стиль. Но первоначально значение этого термина переводится с немецкого так: Fach - секция, Werk - сооружение. Следовательно, фахверк - это сооружение из секций. С этим разобрались.

Фахверки: что это за конструкция

По некоторым данным эта технология насчитывает уже более пятисот лет, по другим, она уже отметила 1000-летний юбилей. Но несмотря на это, методы строительства не претерпели больших изменений. Так же, как и несколько столетий назад, здание строится на жестком деревянном каркасе. Правда, если раньше использовали обычный брус, то сегодня применяется брус клееный как наиболее прочный. Он не имеет трещин и сучков, а потому и выглядит намного эстетичнее. Для такого сооружения это важно, так как каркас является и украшением дома.

Строительство домов в стиле фахверк в наши дни ничуть не сложнее, чем быстрое возведение зданий из легких металлоконструкций. Многих людей, задумывающихся о строительстве собственного дома, интересуют фахверки. Что это за конструкция, насколько она выгоднее современных зданий, построенных из новых материалов по современным технологиям? Попробуем ответить на эти вопросы.

Особенности стиля

Дом, построенный в стиле фахверк, фото которого вы видите в этой статье, не приемлет применения металла - стяжек, которые могут испортить интерьер. Элементы по-прежнему соединяются деревом - шипами, врубками, нагелями. Надо сказать, что такие соединения применялись в домах, которым уже исполнилось 400-500 лет. Согласитесь, это неплохая реклама для данной технологии.

Каркас фахверка легкий, это позволяет строить дома на мелкозаглубленном, недорогом фундаменте. в стиле фахверк открывает большие возможности при остеклении. Можно создавать целые стены из стекла. Глухие стенные проемы обычно изолируют стекловатой или облегченным газобетоном. Внутри их обшивают гипсоволокнистым листом, который значительно улучшает звукоизоляцию, а кроме того, служит дополнительной защитой от холода.

С чего начать строительство

Конечно же, с проектирования. Качественный проект дома - это половина успеха. Это означает, что при надлежащем качестве строительных работ дом прослужит хозяину не один десяток лет. Лучше заказать проект индивидуальный, который даже в мелочах будет устраивать заказчика.

Продолжительность строительства

Сегодня можно приобрести готовые каркасы, изготовленные на заводе, позволяющие возводить фахверки. Что это значительно ускорит процесс, не вызывает никаких сомнений. На изготовление его на предприятии уходит от двух до шести недель. В это время на строительной площадке подготавливают фундамент. Устанавливается каркас, заполняется утеплителем, возводится кровля, производится отделка наружных и внутренних стен. На это уходит еще два-три месяца. Необходимо создать систему отопления. Она тоже может быть различной - печной, паровой, водяной и т.д. Прокладка коммуникаций тоже потребует некоторого времени. Вместе с тем, можно сказать, что фахверк строится довольно быстро, как и любое другое каркасное сооружение.

Фахверк в России

Данная технология применима лишь для строительства домов для постоянного проживания только в теплом климате. Так считалось до недавнего времени. Однако технологии постоянно обновляются, и сегодня архитекторы, строящие фахверки в России, применяют технологию «теплый пол», используют качественные стеклопакеты, каркас заполняют сэндвич-утеплителями, дополнительно обшивают наружные стены кирпичом. В результате таких операций надежными, комфортными, выдерживающими очень низкие температуры становятся старые, добрые фахверки. Что это дом, который подходит для постоянного проживания, не вызывает сомнений.

Интерьер фахверка

К этому вопросу следует подойти творчески. Существующую систему балок никуда не спрячешь, да и надо ли это делать. Они несут в себе дух старины. Их просто надо оригинально обыграть. Для этого можно использовать любой стиль - от минимализма до немецкого кантри.

Балки можно по желанию искусственно состарить, в интерьере использовать больше натурального дерева, на пол настелить доску или плитку «под старину». В этом случае используйте добротную массивную мебель. Приобретите грубый текстиль, самотканые коврики. Современную технику лучше спрятать за фасадами шкафов.

Если вам ближе минимализм, продумайте заранее остекление больших площадей. Комнаты станут просторными, залитыми светом. Покрасьте каркас и балки в белый цвет, а на полу постелите выбеленный паркет. Стены непременно должны быть мягких светлых тонов. Установите лаконичный и компактный камин, минимальное количество мебели, и из сказки превратится в строгий и легкий дом современного человека.

Надо отметить, что не существует определенного стиля, в котором оформляют фахверки. Что это будет за стиль, решать хозяину жилья. Испокон века такие дома объединяло лишь наличие очага и каркаса.

Интерьер в стиле фахверк

Это очень условное название. На самом деле такой дом можно оформить по-разному. Сделайте акцент на каркасе, покрасив его в контрастный цвет. Полы могут быть любыми - (для этого используется плитка). Как и снаружи дома, на внутренних перегородках должен быть виден каркас. Стены в фахверк-доме должны быть светлыми. Для этого более всего подходит фактурная штукатурка. Балки могут быть использованы для организации подсветки, кроме того, их можно использовать в качестве полочек или кронштейнов для хранения разной утвари. В интерьере фахверка допустимо использования ковки. Это может быть подкова или даже колесо телеги.

Сегодня вы немного узнали о симпатичных домиках - фахверках, узнали, что представляет собой их конструкция, сколько времени занимает строительство и как их можно оформить. Надеемся, что эта информация окажется вам полезной, и вы когда-нибудь воспользуетесь ею на практике.

Мало кого может оставить равнодушным нарядный вид старых улиц и площадей европейских городов. Тесно стоящие аккуратные в 2-3 этажа домики, с нарочито открытым деревянным каркасом, затейливо расчерчивающим беленый фасад, выглядят уютно и прянично.

Слово Fachwerk (нем.) (Фахверк) дословно – каркас, обозначает пространственную конструкцию из связанных между собой вертикальных стоек, горизонтальных балок и наклонных раскосов из дуба или хвойных пород. Ячейки, образуемые элементами каркаса, заполнялись подручными строительными материалами: сырой кирпич, смесь глины и соломы, армированная сеткой из ивняка или натуральный камень. Средневековый строитель отнюдь не заботился укрытием деревянных частей каркаса, скорее из целей экономии, но именно эта особенность придавала экстерьеру и интерьеру домов индивидуальность и очарование. Этакий старинный Quadratisch. Praktisch. Gut.

В знакомом нам виде концепция фахверка сформировалась около 600 лет назад. Возникнув как одна из самых быстрых и дешевых, такая технология строительства жилья уже через 100 лет превратилась в архитектурное искусство. Линии каркаса приобрели более сложную и правильную структуру, фасады наполнились деталями уже чисто декоративного, эстетического назначения, повысилась этажность зданий, возводились даже целые замки. Несмотря на кажущуюся легкость и недолговечность конструкции, многие фахверкхаузы отслужили уже по нескольку веков без замены несущих элементов каркаса, что характеризует эту технологию как сверхнадежную. А в обычном понимании фахверк – это, по сути, каркасник.

Свое второе рождение технология фахверк получила около полувека назад как некий ответ на взыскательный спрос тех, чей взгляд устал от современной железобетонной архитектуры. Основа современного фахверка - система «Герренальб», разработанная немецким архитектором Гётцем. Дома, созданные по этой технологии, отличает выразительность, гармоничность, запоминающийся экстерьер и высокий уровень комфорта. Отличительными особенностями любого современного фахверка являются деревянный каркас с массивными стойками и балками, большая площадь остекления (до 100% площади всех стен), панорамные окна «в пол», широкие свесы кровли. Главная «фишка» - открытые элементы каркаса – роднит современный фахверк с традиционным.

Несмотря на кажущуюся непрактичность (еще бы, ведь у нас заведено, что чем больше площадь остекления, тем сильнее теплопотери), дома, построенные по системе Герренбальд, прекрасно подходят для нашего климата. Новые технологии позволили не ограничивать толщину стен за счет применения в стойках каркаса клееного бруса, а использование современных стеклопакетов значительно снижает теплопроводность окон.

Свое осторожное шествие по России технология современного фахверка начала около 10 лет назад. Поначалу под Москвой появились коттеджные поселки, непременно премиум-класса, ориентированные на взыскательную публику, требующую все самое-самое. И дело не в том, что цена строительства такого дома очень высока – построить современный фахверк не дороже, чем построить аналогичный по площади кирпичный дом. А дело в хитром ходе маркетологов, воспользовавшихся новизной технологии и «нагрузивших» красивое словосочетание «современный фахверк» кучей превосходных эпитетов: уникальный, эксклюзивный, ультрамодный и т.д. А как вы понимаете, избранность и статус не могут стоить дешево.

Однако стремление к прекрасному присуще не только избранным, а новизна технологических приемов и, как следствие, отсутствие достаточного объема информации, побуждает наших соотечественников к смелым экспериментам. Со временем кто-то из частных застройщиков, отдавая должное эффектному виду фахверка, попробовал оформить фасады своего дома бюджетной стилизацией, воспроизводя на них раскладку из досок, имитирующую фахверк. О том, как это можно сделать читайте в .

Но будем честны, имитация есть имитация, как справедливо заметила в своем комментарии пользователь ArtFamily , самостоятельно реализующая проект ".

ArtFamily Участник FORUMHOUSE

Имитация - это не более чем граффити на стене, философия (ну, или эстетика) технологии фахверк далеко не в раскладках на фасадах, а в самой видимой конструкции.

Современный фахверк – это не компромисс, это молодое, но уже полностью сформировавшееся направление в архитектуре. И на FORUMHOUSE есть пользователи, реализующие свои мечты в рамках принципов концепции Герренбальд – Современный фахверк. Кто-то заказывает на заводе конструктор из клееного бруса по готовому проекту, чтобы самостоятельно собрать истинный современный фахверк. Именно так поступил пользователь Евгений Романов, ник - EvgeniyRomanov , о чем он рассказал в своей теме

EvgeniyRomanov Участник FORUMHOUSE

На момент строительства было крайне мало, а можно сказать, почти не было никакой информации в сети о данной технологии, а я решился на самостоятельное строительство, и мне приходилось учиться на собственных ошибках. Сейчас людям намного проще, мне часто пишут и звонят, и я с радостью отвечаю на все вопросы, вспоминая, как мне тяжко было в моменты выбора ответа на поставленные передо мной в данной ситуации вопросы.

В качестве фундамента для своего дома площадью около 150 метров Евгений выбрал утепленную шведскую плиту. Пользователи портала, владеющие вопросом, охарактеризовали такой выбор фундамента, как наиболее отвечающий требованиям технологии, хотя не единственно возможный. В качестве альтернативных вариантов может быть использована МЗЛФ либо свайно-ростверковый фундамент с полом по грунту.

Суммарный объем клееных конструкций составил 28 метров кубических. Причем для различных элементов каркаса применялась своя номенклатура. Так, сечение угловых стоек составило 300*300 мм, промежуточных – 300*180 мм, внутренних 180*180 мм, для обвязки использовался брус 300*180 мм. Приведенные цифры показывают, что толщина внешних стен дома может составлять до 300 мм, а если в целях повышения энергоэффективности пренебречь эстетикой открытых стоек, то толщина может быть увеличена.

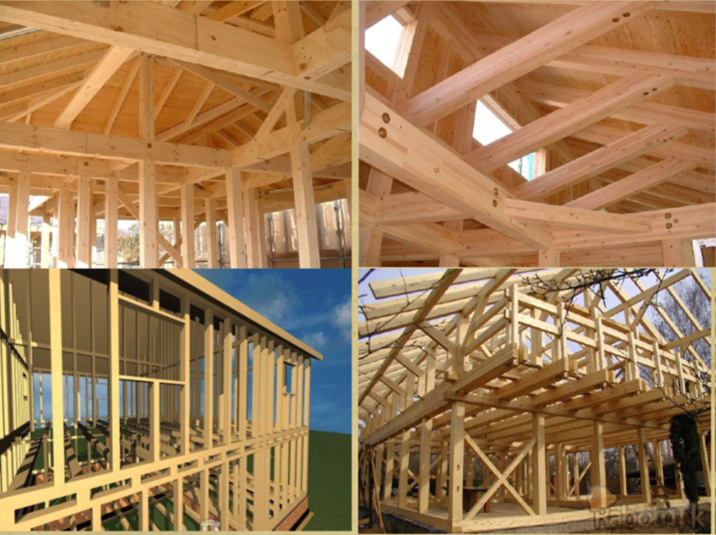

Каркас современно фахверка собирается на так называемых схватках, путем соединения вертикальных и горизонтальных элементов в зарубках в полдерева, которые изначально выпиливаются на заводе в соответствии с проектом.

Всего такой конструктор имеет около 500 зарубок. В отличие от традиционного фахверка, где в каркасе присутствовали укосины, обеспечивающие его устойчивость, в системе Герренбальд устойчивость обеспечивается за счет надежного соединения узлов и высокой точности выборки зарубок, гарантирующей плотную посадку элементов на свои места. Все узлы соединяются сквозными металлическими шпильками.

EvgeniyRomanov

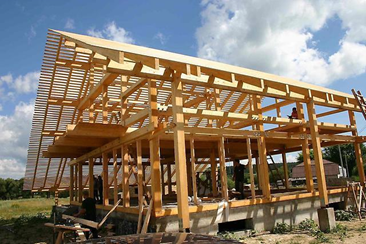

Сборка каркаса фахверка началась, сперва была уложена гидроизолирующая лента под обвязку брусом. После выставлена сама обвязка, выравнивалось все клиньями, по уровню и нивелиру. Затем брус был смонтирован к плите фундамента анкерами, и мы приступили к монтажу первых колонн.

Учитывая большую массу отдельных элементов каркаса, его сборку следует производить довольно многочисленной бригадой с применением подъемного крана.

EvgeniyRomanov

Маленький совет для тех, кто решится на сборку фахверка, КУПИТЕ ТАЛЬ! Я ее окупил уже раз 5 так точно.

Далее сборка каркаса происходила в логической последовательности, после установки вертикальных стоек был осуществлен монтаж балок обвязки, являющейся основанием для второго этажа. В процессе строительства в теме автора неоднократно поднимался вопрос по поводу мостиков холода, образуемых сквозными металлическими шпильками. Евгений доверился немецкой педантичности и не стал изменять проект. В дальнейшем эксплуатация показала, что при грамотной системе вентиляции и работающем отоплении (теплые полы) конденсат на шпильках не образуется, а теплопотери сопоставимы со статистической погрешностью.

Стропильная система также была выполнена в клееном брусе, и ее монтаж производился на общих принципах. Ширина свеса кровли составила около 1,5 метров, что, помимо внешней эстетики, несет и практическую нагрузку – значительно снижается намокание фасада при осадках, а широкие свесы препятствуют нагреву помещений дома от попадания прямых солнечных лучей. В качестве кровельного покрытия применена натуральная цементно-песчаная черепица.

После окончания монтажа каркаса Евгений приступил к заполнению ячеек. Фасад, обращенный на юг, а также часть ячеек других фасадов заполнялись панорамными энергосберегающими окнами, смонтированными по технологии безрамного остекления. Общая площадь остекления составила 85 м.кв. При подобной технологии еще до сборки каркаса в соответствующих стойках и балках при помощи фрезера выбираются пазы. Ширина пазов должна быть примерно на 1 сантиметр шире толщины стеклопакета, после монтажа это пространство заполняется герметиком. Глубина же пазов такова, что сначала стеклопакет задвигается в один паз до упора, после заводится в другой паз и центруется с помощью специальных подставок, после заполнения герметиком монтируется нижняя планка.

Отметим, что современный энергоэффектиый стеклопакет, в конструкции которого применяется многофункциональное стекло, а также триплекс, обладает коэффициентом теплопроводности, сопоставимым с брусовой стеной толщиной 20-22 см, а также завидной ударопрочностью.

Внутрь глухих ячеек фасада устанавливались каркасные рамы под базальтовый утеплитель, изнутри монтировалась пароизоляция, снаружи – листовой ветрозащитный материал (это может быть OSB, МДВП, т.д.), на который крепилась наружная отделка фасада (фиброцементный сайдинг) заподлицо с лицевой плоскостью стоек каркаса. При таком исполнении особое внимание следует уделить пароизоляции, учитывая, что пленка не создает герметичного контура, а размещена лишь в ячейках, оставляя несущие элементы каркаса открытыми, что требует особой тщательности при выполнении работ, а также применение специального скотча.

Технологически существует масса вариантов заполнения ячеек каркаса – от кирпича (а-ля традиционный фахверк) до многослойных пирогов с применением базальтовых утеплителей специальных мембран и пленок, либо эко-ваты. Одним из наиболее близких по духу традиционного фахверка, а также экологичным вариантом, является заполнение ячеек арболитовыми блоками, с последующим оштукатуриванием.

Способы отделки фасада могут быть ограничены только вашей здоровой фантазией. Это и мокрый фасад, и вентилируемый с обивкой имитацией или планкеном, и декоративные: клинкер, имитирующий старую кирпичную кладку, и другие варианты. Хотя надо понимать, что сама по себе концепция современного фахверка накладывает определенные стилистические ограничения на выбор кровельного материала, а также отделку фасада.

Слово «фахверк» происходит от немецких слов «Fach» - панель, секция и «Werk» - сооружение. Фахверк - это каркасная технология строительства домов, предполагающая в составе конструкций жесткий массивный деревянный каркас и различные материалы в качестве заполнения его проемов. История появления этих домов восходит к Средневековой Германии. Впоследствии фахверк стал популярен по всей Европе. До сих пор сохранились фахверковые строения, которым более 500 лет.

Проекты домов

Современный фахверк

Идеальным материалом для каркаса фахверкового дома является клееная древесина. Технология производства данного материала наделяет его особыми свойствами, выгодно отличающими его от цельной древесины - высокая прочность, долговечность, отсутствие коробления и растрескивания, эстетичность. Конструкционная клееная древесина длиной до 12 метров позволяют проектировать дома со сложной архитектурой и дизайном.

В клееной древесине при перемене температуры и влажности сохраняется стабильность конструкции, в отличие от цельнодеревянной древесины. Огнестойкость клееной древесины, не обработанной огнезащитными пропитками, в 2-4 раза выше, чем у металла.

Особое соединение элементов каркаса придает ему устойчивость даже при землетрясениях средней силы. По завершении строительства фахверковый дом не дает усадки и готов к отделочным работам.

Точность, качество, опыт

Опыт компании ТАМАК в проектировании и производстве фахверковых домов из деревянных клееных конструкций составляет более 10 лет. Детали домов изготавливаются на высокоточных деревообрабатывающих центрах Hundegger K2 (Германия).
Пиломатериал проходит тройной контроль: при поступлении на склад, после сушки и перед клеением, когда удаляются недопустимые дефекты.

Сушка сырья в специальных камерах до необходимого уровня влажности 10±2% избавляет древесину от грибка и насекомых и препятствует их появлению в процессе эксплуатации.
Собственная лаборатория ТАМАК испытывает контрольные образцы на соответствие российским и европейским стандартам.

Ежегодно с 2000 года технология производства, а также деревянные клееные конструкции ТАМАК аттестуются авторитетным германским институтом Otto-Graf-Institut, что позволяет компании строить дома на основе клееной древесины не только в России, но и в странах Европы.

Древесина

Для изготовления деревянных элементов фахверкового дома на ТАМАК используется экологически чистая древесина уральской ели и сибирской лиственницы. Деревья, произрастающие в северных регионах, отличаются особенной плотностью и мелкослойностью колец. Из-за суровых климатических условий дерево растет медленнее, чем в южных регионах, и древесина получается более чистой, здоровой, плотной, крепкой и прочной. Иногда ее называют «железной» древесиной.

Простор для фантазии

Деревянный каркас фахверкового дома несет всю нагрузку, поэтому заполнение проемов между стоек может быть выполнено из самых различных материалов – камня, кирпича, блочков, клееного бруса, панелей с минераловатным утеплителем, современных стеклопакетов. Широкий выбор материалов дает свободу в выборе отделки дома и, соответственно, его финального экстерьера.

Архитектура немецкого фахверкового дома имеет свой собственный, ни на что не похожий стиль. Деревянный каркас, обычно окрашенный в темный цвет, визуально разделяет светлые стены на множество фрагментов разной формы и делает фахверковый дом без труда узнаваемым. Технология позволяет создать клееные балки большого сечения и длиной до 12 м, что открывает широкие возможности для проектирования большепролетных помещений и реализации самых смелых дизайнерских идей. Фахверк отлично подходит для строительства не только индивидуальных жилых домов, но и общественных зданий.

Для особых ценителей

Фахверковые дома несут образ дома с историей, респектабельного и колоритного, и привлекают людей, предпочитающих дома в необычном архитектурном стиле. Деревянный каркас, намеренно неприкрытый отделкой, создает ощущение стабильности, безопасности и величественности строения, а стены из материалов разных видов и цветов удовлетворяют разные стилистические вкусы и предпочтения хозяев.

Особое внимание архитекторами в последнее время уделяется так называемому «стеклянному фахверку». В этом виде фахверка в качестве заполнения стен используются стеклопакеты. Остекление от пола до потолка, отличная естественная освещенность, простор и слияние пространства дома с окружающей природой привлекают все больше ценителей. Немецкие фахверковые дома – выбор тех, кто не просто хочет построить свой собственный дом, а создать настоящее родовое гнездо, дом для нескольких поколений.

Фахверк – технология строительства домов, при которой капитальную нагрузку строения несут вертикальные опоры — стойки из бруса в стенах постройки. В отличие от традиционных каркасных стен, пространство между опорами занимает плотный тяжёлый материал — кирпич, дерево, бетон, саман, глина. При этом несущие стойки из бруса не маскируются в стене, а остаются видимыми, создавая характерный вид строения, особенный «европейский» колорит.

Фахверковые постройки доказали свою долговечность. Первый пик их популярности пришёлся на эпоху средневековья. Возведенные несколько столетий назад, эти строения до сих пор выполняют свои функции. Сегодня технология второй раз переживает пик моды. Широкие возможности дизайна и надёжность домов обеспечивают им популярность среди заказчиков каркасного строительства.

История возникновения

История фахверковых строений началась ещё в 11 веке. Широкое распространение фахверк приобрёл в 14 и 15 веках в северных прибрежных районах, где был доступен строевой лес и развито кораблестроение. Умение плотничать и строить корабли позволило мастерам без проблем возводить прочные деревянные каркасы будущих строений.

Германский стиль.

В 15 веке фахверковые постройки распространились по территории Европы – северным странам, Голландии, Англии, Франции, Швейцарии. Причиной популяризации послужили следующие факторы:

1. Постройки позволяли экономить дорогую древесину, использовать её только для строительства каркаса, а не всего массива стены.
2. Уровень плотницкого мастерства вырос, что обеспечило надёжность каркасов и прочность будущих стен.

Пик популярности технологии приходится на период – с 15 по 18 век. В этот период в Европе были построены сотни тысяч строений. Фахверковые дома в Германии получили название Fachwerk, что в переводе на русский обозначает «стена из ячеек» (Fach – это секция, ячейка, панель, «Werk» – сооружение).

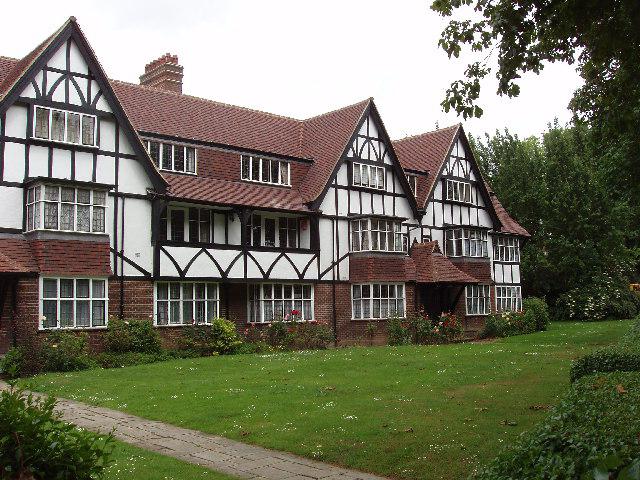

В Англии постройки с деревянным каркасом назывались «хэлф-тимбер», а во Франции технологию именовали «коломбаж». В одном из современных вариантов фахверк получил ещё одно название — Post & Beam или технология стоек и балок. Её главная особенность — использование бревён ручной рубки.

На заметку

По выводам психологов открытая демонстрация несущего каркаса в стенах вселяет в человека чувство уверенности.

Строения фахверк с видимым снаружи каркасом стали визитной карточной северной Европы. Сегодня технология переживает вторую волну популярности. С некоторыми изменениями она распространяется за пределы Западной Европы, в Канаду, Америку и Россию.

Фахверк и каркасная технология

По своей сути фахверковые дома является каркасным строением с деревянной рамой из несущих стоек и балок перекрытия, которые держат основную нагрузку стен и крыши. В отличие от традиционных современных каркасных домов, промежутки расстояния между балками заполняются не синтетическим утеплителем, а стеновым материалом – кирпичом, камнем, бетоном, глиной, который можно найти по ссылке . Материал наполнения стен «фахверк» и «каркасник» определяет различия в технологии строительства и в характеристиках готовых построек.

Сравнительная характеристика фахверковых и каркасных строений наглядно показывает основные отличия двух технологий. Технология фахверковых домов – строение из натуральных материалов, экологичное и долговечное. Каркасное строительство – новое быстровозводимое строение частично из синтетических материалов. При этом их строительство одинаково доступно. Возвести фахверковый дом своими руками возможно, как и из домокомплекта.

В современных технологиях фахверковые дома приобретает всё больше черт традиционных каркасных строений. Опоры часто маскируют панелями, сами стены для лучшей энергоэффективности обшиваются утеплителем или заменяются слоем теплоизолятора. Что приводит к смешению стилей, созданию нового варианта строительства с использованием признаков фахверка и каркасного дома одновременно. Так ведется .

Строительство фахверковых домов

Конструктивные особенности домов стиля фахверк определяют их отличия от каркасных строений. Приведём проекты и цены на фахверковые дома, какие элементы и особенности являются их признаками:

1. Каждый последующий этаж выступает над предыдущим. Это связано с необходимостью защищать деревянные балки нижних этажей от намокания. Выступы этажей предусматриваются только с фронтальной стороны. Боковые стены – глухие и ровные. Это связано с историей строительства. Плотность расположения построек в средневековье была так высока, что открытыми оставались только фасады строений. Торцы плотно прилегали друг к другу, без проходов и возможности сооружать выступающие этажи или навесные конструкции.
2. Видимые балки в стенах строения.
3. Недорогой доступный наполнитель стен – глина, лёгкий бетон.

На заметку

Сегодня наружные каркасные элементы часто являются декором. Они традиционно используются при строительстве, но не всегда несут смысловую нагрузку, чаще являются признаком стиля. Такое строение превращается в традиционную каркасную постройку.

Иногда элементы стиля используются в качестве внешнего дизайна для кирпичных стен. Поверх кирпича крепят брусья, которые имитируют каркас строения. Дома с таким декором на первый взгляд мало отличаются от того, как выглядят фахверковые дома на фото. Они имеют такой же внешний вид, но другую технологию возведения.

Проекты и цены

Проекты фахверковых домов отличаются большим разнообразием внутреннего дизайна. Поскольку стены и простенки не выполняют несущих нагрузок, их расположение подчинено требованиям дизайна, а не технологической необходимости.

Проектирование фахверковых домов часто предполагает большие просторные помещения и огромные окна. Остекление часто занимает большую часть наружных стен. Использование клееного бруса позволяет сократить размеры его сечения без снижения прочности. Благодаря небольшой массивности несущих элементов и достаточной площади остекления фахверковых домов, стены стали панорамными. В таких строениях рождается уникальный декор, в котором уличный сад составляет часть дизайна помещений дома.

Цена фахверкового дома под ключ не превышает стоимость каркасного строительства. Поэтому элитные панорамные стены стали доступны большинству. Благодаря технологии фахверковых домов эксклюзивные строения стали достоянием среднего класса. Настоящий дизайн, который преобразует фахверковые дома, видео позволяет увидеть все тонкости строительства.

Технология фахверковых домов

Сегодня технология строительства фахверковых домов переживает второй пик популярности. На основе данной технологии строят одно-, двух- и трёхэтажные дома. При этом сама технология применяется в изменённом и усовершенствованном виде.

Вместо цельных деревянных брёвен используется клееный и профилированный брус. Их дополнительно пропитывают антисептиками и антипиренами – для предупреждения гниения и усиления стойкости к возгоранию.

Промежутки между вертикальными опорами заполняют утеплителем, ставят многокамерные стеклопакеты. Энергоэффективное остекление фахверковых домов наряду с утеплением обеспечивает их теплоёмкость и снижение оплат энергоносителей в отопительный период.

Для того чтобы снаружи стены дома не были полностью прозрачны, используют поверхностное напыление на стёкла – ламинацию. Изнутри и снаружи такой дом выглядит просторным, сказочным дворцом.

Пошаговая технология фахверковых домов

1. Фундамент: УШП + его поверхностная гидроизоляция.
2. Каркас: , вертикальные колонны, верхняя обвязка, стропила. Одноэтажный фахверковый дом — стропила ставят поверх обвязки первого этажа. В двух- или трёхэтажном строительстве сооружается обвязка второго этажа, крепятся опоры, и после — вторая верхняя обвязка, стропила. Свес кровли предусматривается достаточно большим – до 1,5 м. Это защищает стены и деревянный каркас от намокания.
3. Кровля: традиционный выбор для каркасных домов, не тяжёлые металлические профилированные листы, гибкая кровля.
4. Заполнение ячеек: стеклопакет, кирпич, арболитовые блоки (лёгкий бетон с деревянной стружкой, щепой), пенобетон, глинобетон, многослойный пирог с утеплителем и стеновой обшивкой.

Особенности каркаса

Каркас современного фахверкового дома – не только несущая конструкция, но также декоративный элемент. Он делит стену на сегменты и придаёт внешнему виду строения чёткость и выразительность.

Каркас фахверкового дома состоит из вертикальных, горизонтальных, наклонных элементов. Вертикальные опоры выдерживают основные несущие нагрузки. Горизонтальные – распределяют давление вертикальных несущих элементов, делают его равномерным по всей площади стен дома. Наклонные – создают дополнительную прочность, укрепляют строение, делают его устойчивым для боковых нагрузок.

Каркасные элементы соединяются друг с другом с помощью металлических шпилек. Один из вариантов фахверкового строительства использует шпильки наряду с выемкой бруса в местах соединения – так называемый паз.

Эта система получила название Герренбальд. Она отличается от традиционного каркаса отсутствием укосин. Устойчивость каркаса обеспечивается точной выборкой дерева в местах соединения, в результате чего соседние элементы плотно прилегают друг с другу и дополнительно крепятся сквозными металлическими шпильками.

Технология фахверковых домов не требует времени на усадку. Однако надо делать поправку на менталитет. Если строевой лес цельный и сухой – усадка не нужна. Она также не нужна клееному брусу. Если же брус цельный и свежий, сырой, необходимо прочное крепление каркаса (на металлические шпильки, гвозди, с выемкой пазов в местах соединений) и его выдержка, хотя бы несколько месяцев. Фахверковые дома под ключ можно заканчивать, когда проведено утепление стен каркаса и остаются отделочные работы.

Каркас укладывают на утеплённый фундамент. Идеальное сочетание – утеплённая шведская плита или УШП, которая обеспечивает одновременно прочность, жёсткость и изоляцию потерь тепла основания дома.

Интерьер фахверковых домов

Строительство фахверковых домов завершается созданием внутреннего дизайна, который может быть любым. Традиционная классика, средневековый прованс или современный минимализм – любой стиль придётся к месту в настоящем европейском доме.

Часто в качестве используют современные направлении – минимализм, хай-тек, кирпичный стиль — не оштукатуренные стены. На территории России сохранило популярность натуральное дерево.
